Самодельный люксметр: как сделать прибор для измерения освещенности своими руками

Как собрать люксметр в домашних условиях. Какие компоненты нужны для самодельного прибора. Как откалибровать и использовать самодельный люксметр. Какие преимущества у самодельного прибора перед покупным.

Что такое люксметр и для чего он нужен

Люксметр — это прибор для измерения освещенности. Он позволяет определить, насколько ярко освещена та или иная поверхность. Основная единица измерения люксметра — люкс (лк).

Зачем нужно измерять освещенность? Есть несколько важных причин:

• Контроль освещения на рабочих местах. Недостаточная освещенность вредна для зрения и снижает работоспособность.
• Проверка освещения в жилых помещениях. Комфортный свет важен для хорошего самочувствия.
• Настройка освещения для растений. Разным растениям требуется разная интенсивность света.
• Фотографам для правильной экспозиции при съемке.
• Проверка характеристик осветительных приборов.

Таким образом, люксметр — полезный прибор для профессионалов и обычных пользователей. Но покупной люксметр может стоить дорого. Поэтому многие задаются вопросом — можно ли сделать люксметр самостоятельно?

Принцип работы люксметра

Прежде чем приступать к изготовлению прибора, важно разобраться в принципе его работы. Как люксметр измеряет освещенность?

В основе работы люксметра лежит фотоэлектрический эффект. Основной элемент прибора — фотодатчик. Когда на него падает свет, в нем возникает электрический ток. Чем ярче освещение, тем больше ток.

Далее этот ток преобразуется в напряжение с помощью преобразователя ток-напряжение. Полученное напряжение обрабатывается микроконтроллером и выводится на дисплей в виде значения освещенности в люксах.

Таким образом, основные компоненты люксметра:

• Фотодатчик (фотодиод или фоторезистор)
• Преобразователь ток-напряжение
• Микроконтроллер
• Дисплей
• Источник питания

Выбор компонентов для самодельного люксметра

Какие компоненты потребуются для сборки люксметра своими руками? Рассмотрим основные варианты:

Фотодатчик

В качестве фотодатчика можно использовать:

• Фотодиод. Например, BPW34. Обладает хорошей линейностью.
• Фоторезистор. Например, GL5528. Дешевле, но менее точный.
• Фототранзистор. Например, BPW77NB. Высокая чувствительность.

Для любительского люксметра подойдет недорогой фоторезистор. Для более точных измерений лучше взять фотодиод.

Микроконтроллер

Подойдет практически любой микроконтроллер с АЦП. Популярные варианты:

• Arduino Nano (ATmega328)
• ATtiny85
• STM32F103C8T6

Arduino удобен для начинающих из-за простоты программирования. STM32 мощнее, но сложнее в освоении.

Дисплей

Для вывода результатов измерений можно использовать:

• 7-сегментный светодиодный индикатор
• Символьный ЖК-дисплей (например, 1602)
• OLED-дисплей

OLED-дисплей обеспечит наилучшую читаемость, но он дороже остальных вариантов.

Схема самодельного люксметра

Рассмотрим простую схему люксметра на основе Arduino Nano и фоторезистора:

«` Схема самодельного люксметра на Arduino «`

Основные компоненты схемы:

• Arduino Nano — центральный элемент, обрабатывающий сигнал
• Фоторезистор — чувствительный элемент
• Резистор 10 кОм — образует делитель напряжения с фоторезистором
• Дисплей — для вывода результатов измерений

Фоторезистор и резистор 10 кОм образуют делитель напряжения. При изменении освещенности меняется сопротивление фоторезистора, а значит и напряжение на выходе делителя. Это напряжение измеряется аналоговым входом Arduino.

Сборка самодельного люксметра

Процесс сборки люксметра своими руками включает следующие этапы:

1. Подключение компонентов согласно схеме. Можно использовать макетную плату для удобства.
2. Программирование микроконтроллера. Необходимо написать скетч для Arduino, который будет считывать данные с фоторезистора и выводить их на дисплей.
3. Калибровка прибора. Потребуется сравнить показания самодельного люксметра с эталонным прибором и внести корректировки в программу.

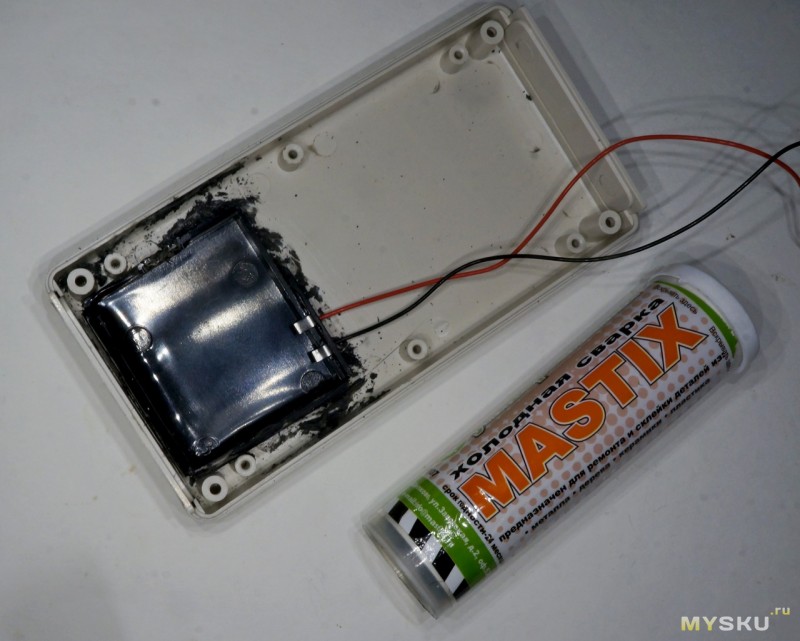

4. Сборка корпуса. Можно использовать готовый пластиковый корпус или напечатать на 3D-принтере.

Калибровка самодельного люксметра

Калибровка — важный этап создания люксметра. Без нее измерения будут неточными. Как провести калибровку?

1. Подготовьте эталонный люксметр. Можно взять напрокат профессиональный прибор или использовать смартфон с приложением-люксметром.
2. Создайте несколько уровней освещенности — от темноты до яркого света.
3. Проведите измерения эталонным прибором и запишите показания.
4. Измерьте те же точки самодельным люксметром.
5. Составьте таблицу соответствия показаний.
6. Внесите корректировки в программу Arduino, чтобы показания совпадали с эталоном.

Процесс калибровки может потребовать нескольких итераций для достижения приемлемой точности.

Преимущества и недостатки самодельного люксметра

Какие плюсы и минусы у самостоятельно изготовленного прибора по сравнению с покупным?

Преимущества:

• Низкая стоимость. Самодельный люксметр обойдется в разы дешевле покупного.
• Возможность модификации. Вы можете добавлять новые функции по мере необходимости.
• Образовательный аспект. В процессе создания вы изучите принципы работы прибора.
• Уникальность. Ваш люксметр будет единственным в своем роде.

Недостатки:

• Меньшая точность по сравнению с профессиональными приборами.
• Отсутствие сертификации. Нельзя использовать для официальных измерений.
• Требует времени и навыков для изготовления.
• Может быть менее надежным, чем заводской прибор.

Применение самодельного люксметра

Где можно использовать самостоятельно изготовленный люксметр? Вот несколько идей:

• Оценка освещенности рабочего места. Убедитесь, что света достаточно для комфортной работы.
• Проверка освещения в разных комнатах дома. Определите, где нужно добавить светильники.
• Измерение уровня освещенности для комнатных растений. Разным видам нужно разное количество света.
• Эксперименты с фотографией. Определяйте оптимальные настройки камеры для разных условий освещения.
• Образовательные цели. Используйте люксметр для объяснения принципов работы со светом на уроках физики.

Помните, что самодельный люксметр подходит для бытовых измерений, но не для профессионального использования, где требуется высокая точность и сертификация прибора.

ЛЮКСМЕТР САМОДЕЛЬНЫЙ

Прибор для измерения освещенности обычно используется для измерения уровня светового потока, падающего на поверхность. Световой поток — видимый компонент, который определяется человеческим глазом в видимом спектре. Это означает, что прибор хорошо подходит для уровня освещенности, подходящему для глаза. Но есть разница между спектрами реакции обычных кремниевых фотодиодов и человеческим глазом, поэтому они не могут быть использованы для качественного люксметра.

Схема люксметра

Фотодиод желательно использовать такой, который пропорционален входной мощности света. В этой схеме, выходной ток преобразуется в напряжение с I-V преобразователя, он обрабатывается контроллером Attiny-26 и значение показыватся LED индикаторами. Элемент U1 в этой схеме выступает в качестве вольт-амперного преобразователя и его коэффициент пересчета становится 50 мв/мкА по обратной связи R5. Конденсатор С5 вводит коррекцию коэффициента усиления, он нейтрализует собственную ёмкость фотодиода.

Прибор для измерения освещенности получает питание от 9 В батареи. Чтобы минимизировать для аккумулятора, он установил контакт с двумя кусок пружины изготовлены из никелированной меди, фосфора сплава вместо батареи оснастки. Однако это не анти-реверс вставки структура, любая защита цепи нужна. Транзистор Q1 является своеобразным предохранителем. Управляет питанием Q3 и Q4, через Q4.

7-сегментный светодиодный дисплей в 14 контактном DIP пакете. Это полезно для стационарного оборудования, но плохо подходит для работы от батареи, потому что потребляет немало тока, лучше конечно ставить ЖКИ.

Светодиоды будут мигать в случае низкого уровня заряда батареи. Выключение питания проиводится с помощью самого микроконтроллера, управляющего питанием. Это полезно для предотвращения забывания выключения прибора. Люксметр сам отключит питание через 60 секунд.

Калибровка

Ток Ікз = 0.16 мкА/100lux, согласно паспорта на S1087. Он станет на уровне 2 мкА при 1250 ЛК. Для тестирования выведен вход (ТР1), куда подают строго 100 мВ — это эквивалентно 1250 Lux на фотодиоде. Для выполнения калибровки, через резистор несколько килоом нужно подать на вход указанное питание. Низкий диапазон калибруется при -100 мВ на ТР1, высокий диапазон калибруется при -1 В на ТР1. Естественно фотодиода должен быть закрыт во время калибровки, иначе результат будет недействительным. Файлы платы и прошивки микроконтроллера тут.

Простой Люксметр: обзор и схема

Люксметр — это прибор для измерения освещенности, по своей сути он представляет собой фотоэлемент, подключенный к микроамперметру, который калиброван единицах освещенности – люксах. Один люкс равен освещённости поверхности сферы радиусом 1 м, создаваемой точечным источником света, находящимся в её центре, силой света в 1 кд [ru.wikipedia.org/wiki/Люкс]. Один люкс это довольно малая величина, на практике приходится иметь дело с освещенностями измеряемыми сотнями и тысячами люкс.

Для примера приведем таблицу типичных значений освещенности в разных условиях:

Тип помещения	Освещенность, лк
Комнаты операторов ЭВМ	400
Проектные залы, конструкторские комнаты	500
Производственный цех, работы малой точности	150-250
Производственный цех, работы средней точности	250-350
Производственный цех, работы высокой точности	400-500
Производственный цех, работы наивысшей точности	1000-5000
Аудитории, учебные кабинеты (ВУЗы, техникумы)	400-500
Посадочные площадки общественного транспорта	10
Парковая зона	2

Данный прибор размещается в кожаном кофре с ремнем для переноски.

Внутри имеется ряд отделений и креплений для всех деталей люксметра.

В большом отделении располагается непосредственно сам прибор. Корпус прибора выполнен из пластика. Габариты корпуса 210 х 125 х 75 мм.

К крышке пристегнут фотоэлемент. Диаметр фотоэлемента составляет 85 мм, провод для подключения к люксметру имеет длину 1,4 м.

Следует заметить, что в кофре имеется отверстие для разъема, так что можно подключить фотоэлемент не извлекая люксметр из кофра.

Кроме этого в кофре имеется два небольших отделение для хранения ослабляющих насадок для измерения большой освещенности. В комплект входим насадки М, Р, Т дающие ослабление в 10, 100 и 1000 раз, вместе с ними обязательно надевается насадка К.

Насадка М, дающая ослабление в 10 раз

Насадка Р, дающая ослабление в 100 раз

Насадка Т, дающая ослабление в 1000 раз затерялась за давностью лет.

Использование люксметра

Для проведения измерений необходимо подключить фотоэлемент к разъему на корпусе люксметра. При этом надо соблюдать полярность, что бы стрелка прибора отклонялась в правильном направлении. Никаких ключей на разъеме нет, хотя возможно разъем данного прибора самодельный. Собственно внутреннее устройство данного люксметра весьма незамысловато. Это просто микроамперметр, к которому подключен фотоэлемент. Кроме этого на передней панели располагается две кнопки с фиксацией для переключения пределов измерения. Эти кнопки коммутируют резисторы в делителе напряжения. Открутив четыре винта на задней стенке корпуса, можно познакомиться с небогатым внутренним миром люксметра.

Принципиальная схема люксметра

Принципиальная схема простейшего люксметра

Следует заметить, что прибор не имеет источника питания.

Непосредственно, без масок прибор способен измерять низкие освещенности в 30 и 100 люкс. Под кнопками проставлены пределы измерения прибора с соответствующими насадками. Насадки М, Р, Т надеваются на фотоэлемент и фиксируются сверху насадкой К.

При не нажатых кнопках прибор отключен. При нажатой левой кнопке отсчет следует вести по шкале с 30 делениями, при нажатой правой кнопке следует использовать шкалу со 100 делениями. На фото ниже на люксметр надета насадка Р, предел измерения до 1000 Лк.

Выводы

В целом, неплохой прибор, вполне способный выполнять свои функции, хотя сейчас его удел — служить наглядным пособием. Простота прибора делает возможным его копирование даже для самых начинающих радиолюбителей. Автор обзора — Denev.

Как определить освещенность

Для определения освещенности возьмите люксметр, внесите его датчик в нужную точку пространства и снимите данные с его шкалы или экрана дисплея. Второй способ, которым можно измерить – с помощью селенового фотоэлемента и присоединенного к нему миллиамперметра. Также освещенность поверхности можно рассчитать, если известна сила света источника.Вам понадобится

Измерение освещенности люксметром Возьмите люксметр и установите его датчик на поверхность, освещенность которой измеряется. При этом обязательно проследите, чтобы плоскость светочувствительного элемента датчика обязательно была параллельна освещаемой источником света поверхности. После этого снимите показания со шкалы аналогового прибора или дисплея цифрового — это и будет освещенность данной поверхности в люксах.

Измерение освещенности от точечного источника света Включите точечный источник света (это такой источник, размеры которого пренебрежимо молы по сравнению с расстоянием, на котором производятся измерения). Это может быть обычная лампа с заранее известной силой света в канделах, которую можно найти в справочнике. После этого на некотором расстоянии от нее (оно должно значительно превышать ее размеры), поместите поверхность, освещенность которой нужно измерить. Измерьте расстояние от источника света до поверхности в метрах любым доступным способом. Можно использовать обычную рулетку или дальномер любого типа. Затем измерьте угол, под которым падают лучи света от источника на освещенную поверхность. Для этого восстановите к ней перпендикуляр и с помощью транспортира или того же дальномера измерьте угол между перпендикуляром и падающим лучом. Рассчитайте освещенность. Для этого силу света поделите на квадрат расстояния до источника, а получившийся результат умножьте на косинус угла падения луча (E=I/r²•Cos(α)).

Определение освещенности с помощью селенового фотоэлементаПрисоедините селеновый фотоэлемент к миллиамперметру. Вставьте в миллиамперметр пустую шкалу и затемнив фотоэлемент, сделайте на ней черту, которая будет означать нулевую освещенность. Затем, рассчитав освещенность, по методике, изложенной в предыдущем пункте, установите фотоэлемент в точке с известной освещенностью. Амперметр покажет наличие тока, и его стрелка отклонится. Поставьте черту на том месте шкалы, где остановилась стрелка и укажите не ней освещенность в люксах. Затем проградуируйте шкалу, деля ее на пропорциональные части. В результате получится самодельный люксметр, которым можно измерять освещенность.

Как измерить освещенность помещения — Морской флот

Люксметр – прибор для измерения освещенности, яркости и пульсаций. Он необходим для определения качественных характеристик света. Тусклое освещение и высокий коэффициент пульсации вызывают напряжение органов зрения, что негативно сказывается на общем состоянии организма: появляется усталость, необъяснимая депрессия, другие неприятные ощущения. Главный элемент люксметра – фотодатчик. Попадающие на него лучи света передают свою энергию электронам, в результате чего возникает ток определенной силы, характеризующий степень яркости или освещенности.

Из этой статьи вы узнаете, как пользоваться люксметром, зачем нужно проводить измерения и какие меры необходимо предпринять, чтобы освещение вашего рабочего места, квартиры, загородного дома, дачи и других мест пребывания, соответствовало санитарным нормам. Мы рассмотрим измерение коэффициента пульсаций, освещенности и яркости – условия, при которых необходимо определять эти параметры, а также их влияние на человеческий организм.

Измерение коэффициента пульсаций

Коэффициент пульсации потока света – показатель, характеризующий неравномерность светового потока. Различают пульсацию освещенности и пульсацию яркости. Обе характеристики измеряют в процентах. Допустимые уровни коэффициента пульсации регламентируются актуализированной редакцией СП 52.13330.2011 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95» и СанПиН 2.2.1/2.1.1.1278-03. В результате медицинских исследований, учеными установлено, что человеческой глаз воспринимает пульсации частотой до 300 Гц – они воздействуют на мозг, в результате чего происходит подавление природных биоритмов ЦНС, нарушения гормонального фона, другие отклонения в деятельности жизненно важных систем организма.

Измерять пульсацию необходимо у всех осветительных приборов и устройств, оснащенных дисплеями: ноутбуков, планшетов, смартфонов и мобильных телефонов, а так же у настольных и потолочных ламп и прочих источников света. Для измерения коэффициента пульсаций освещённости необходимо:

• положить люксметр-пульсметр на рабочий или школьный стол, на пол или любую другую поверхность, при этом световой поток должен падать на фотодатчик;
• если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно перейти в режим пульсметра – нажать кнопку «P»;
• считать результат с дисплея.

Для измерения пульсаций мониторов, экранов, светодиодных и других ламп необходимо:

• люксметр-пульсметр поднести как можно ближе к объекту измерений при этом фотодатчик должен быть направлен в сторону измеряемого объекта;
• если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно повернуть фотодатчик в сторону объекта измерений и перевести люксметр в режим пульсметра – нажать кнопку «P»;
• считать результат с дисплея.

На достоверность результатов измерений могут повлиять следующие факторы:

• наличие дополнительных источников света;
• перемещение пульсметра при выполнении измерений – прибор должен оставаться неподвижным;
• прочие помехи – перемещающиеся поблизости предметы и люди, в том числе падающие листья, пролетающие птицы и насекомые и т. д..

Важно! Для точных измерения пульсации люминесцентных, светодиодных и газоразрядных ламп необходимо выждать 5 минут, пока они не выйдут на стабильный режим работы. Намного удобнее работать с пульсметром RADEX LUPIN, так как он оснащен поворотным фотоэлементом.

В соответствии с СанПиН 2.2.1/2.1.1.1278-03 предельно допустимое значение пульсаций для мастерских, санузлов и зон ожидания составляет 20 %, для офисов – 15 %, жилых комнат и спален – по 10%, детских, рабочих мест операторов ПК, кабинетов и библиотек – 5 %. Важно помнить, мы не всегда в состоянии увидеть, как мерцает лампа, но превышение допустимого уровня коэффициента пульсации негативно сказывается и на состоянии нервной системы, и на работоспособности, и на настроении.

Измерение освещенности

Освещенность – физическая величина, представляющая собой отношение светового потока, падающего на единицу площади, не зависит от направления. Единица измерения – Лк (лм/м2). Измерение освещенности люксметром позволяет проверить условия труда и быта, создать подходящие условий для растений и животных, определить характеристики видеоаппаратуры:

• люксметр необходимо поместить горизонтально в точке измерения, если необходимо определить освещенность рабочего места – прибор надо положить на стол так, чтобы фотодатчик был направлен к источнику или источникам света;
• при использовании люксметра RADEX LUPIN, нужно перейти в режим измерения освещенности – нажать кнопку «E»;
• считать результат с дисплея.

Измеритель освещенности определяет количество света, попадающего на поверхность со всех источников, поэтому если необходимо узнать параметры определенного осветительного прибора, все остальные необходимо выключить.

В соответствии с САНПИН 2.2.1/2.1.1.1278-03 минимальная освещенность парт (столов для хобби), комнат для инженеров – составляет 500 Лк, комнат для групповых занятий дошкольников, поверхности компьютерных столов и в читальных залах – 400 Лк, кабинетов, библиотек и слесарных мастерских – 300 Лк.

Плохая освещенность способствует развитию близорукости и других проблем со зрением, вызывает усталость, негативно сказывается на производительности труда. Особое внимание необходимо уделять освещению учебных мест, так как во время чтения, письма или работе на компьютере при недостатке света глаза сильно перенапрягаются. Для измерения освещенности не надо приглашать профессионалов, достаточно обзавестись люксметром RADEX LUPIN. Стоит не дорого, как обычный бытовой люксметр, зато по точности измерений не уступает профессиональному измерительному оборудованию.

Измерение яркости

Яркость – интенсивность излучения света поверхностью источника света, измеряется в кандел на м 2 . Зависит от отражающей способности покрытия. Так, при одной и той же освещенности яркость может отличаться. Низкая или чрезмерно высокая яркость осветительных устройств и экранов может вызывать дискомфорт. В результате снижается способность к концентрации внимания, падает производительность труда.

В основном измеряют яркость мониторов, экранов и дисплеев. Определить этот параметр у осветительных приборов сложнее – из-за криволинейности поверхности затруднительно получить достоверный результат, кроме того, высокая яркость не гарантирует достаточной освещенности. Измерение этого параметра бытовым яркомером RADEX LUPIN осуществляется накладным способом:

• перейти в режим измерения яркости – в RADEX LUPIN необходимо нажать кнопку «L»;
• вывести на экран белый фон;
• установить фотоэлемент как можно ближе к измеряемому монитору, дисплею или лампе, если осветительный прибор нагревается, держать его на расстоянии 1 см от поверхности;
• считать результат.

При проведении измерений прибор следует удерживать неподвижно. С целью повышения достоверности результата необходимо определить яркость в нескольких точках лампы или экрана, после чего рассчитать усредненное значение. При работе на ПК рекомендуется, чтобы в поле зрения не находилось источников света, яркостью более 200 кд/м2.

Программное обеспечение RadexLight для люксметра RADEX LUPIN

Анализ параметров освещения намного удобнее проводить с помощью бесплатного программного обеспечения RadexLight. Для этого необходимо скачать RadexLight – софт распространяется бесплатно. Программу можно скачать со страницы описания люксметра.

• получение информации о световом потоке;
• построение частотного спектра пульсаций;
• вывод параметров измерения;
• определение коэффициента пульсации;
• отключение фильтра 300 Гц – данная функция предусмотрена только в программе, на приборе она отсутствует.

Информация на монитор выводится в виде графиков, что позволяет получить полное представление об амплитуде, частоте и форме светового потока.

Как улучшить качество освещения?

Чаще всего отклонения в работе осветительных приборов вызваны их низким качеством. Высокая пульсация характерна для недорогих люминесцентных ламп с электромагнитной регулировкой пуска. В устройствах с электронными пускорегулирующими аппаратами уровень пульсаций ниже. Лучший способ понизить уровень пульсации – заменить лампы или светильник. Чтобы измерить мерцание светодиодной лампы и проверить качество светодиодных и других ламп, а точнее их характеристик при покупке, можно компактным люксметром RADEX LUPIN, который обеспечивает высокую точность измерений.

Для снижения пульсации дисплеев и экранов придется поэкспериментировать с настройками. Например, повышать яркость до тех пор, пока уровень пульсаций не станет нормальным. Одновременно с этим можно подстроить цветовую палитру таким образом, чтобы при взгляде на экран не возникало дискомфортных ощущений. Для повышения освещенности можно заменить лампы или помимо основного источника света использовать вспомогательные: настольные лампы или бра.

Чем измерять параметры ЛАМП

В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность, коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.

Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.

На рынке освещения большая путаница с техническими параметрами, такими как световой поток и освещенность. Многие люди, при подборе осветительного оборудования обращают внимание на световой поток, а не на требования освещенности. Чаще всего, предлагают суммированный световой поток — лампы или светодиодов, без световых и тепловых потерь.

Световой поток, можно измерить только в специальной лаборатории, самому это сделать с подручными приборами невозможно. В нормах существует понятие светового потока, но в СНиП нет определенных требований к нему. Правильный подбор светотехнического оборудования, производится после проведения расчетов освещенности – это важно знать.
Освещенность любой человек может измерить самостоятельно, без специально оборудования.

Что такое освещённость?

Освещённость – это величина отношения светового потока к площади, на которую он падает. Причём падать он должен на эту плоскость именно перпендикулярно. Измеряется в люксах, lux (лк). Один люкс равен отношению одного люмена к одному квадратному метру поверхности.

Люмен – единица измерения светового потока. Это в системе международных единиц. В Англии и Америке применяют такие единицы измерения освещённости, как люмен на фут в квадрате или фут-кандела. Это освещённость от источника света силой в одну канделу на расстоянии одного фута от поверхности.

Зачем проводить измерение освещённости? Доказано, что плохой (или наоборот, слишком хороший) свет через сетчатку глаза воздействуют на рабочие процессы мозга. И как следствие, на состояние человек. Недостаточная освещённость угнетает, понижается работоспособность, появляется сонливость. Слишком яркий свет, наоборот, возбуждает, способствует подключению дополнительных ресурсов организма, вызывая их повышенный износ. В процессе эксплуатации любой осветительной установки возможен спад создаваемой ею освещенности. Для компенсации этого спада при проектировании ОУ вводится коэффициент запаса (КЗ).

(для искусственного освещения)
коэффициент учитывает снижение освещенности и яркости в процессе эксплуатации осветительной установки вследствие загрязнения и не восстанавливаемого изменения отражающих и пропускающий свойств оптических элементов осветительных приборов, спада светового потока и выхода из строя источников света, а также загрязнения поверхностей помещений, наружных стен здания или сооружения, проезжей части дороги или улицы.

(для естественного освещения)
расчетный коэффициент учитывает снижение КЕО (коэффициент естественной освещенности) в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, а также снижения отражающих свойств поверхностей помещения.

Измерение освещённости рабочих мест проводят вместе с замерами уровня шума, пыле- и загрязнённости, вибрации – в соответствии с СанПин (санитарные правила и нормы).
Медики уверены, что регулярное недостаточное освещение вызывает переутомление, снижение остроты зрения, снижает концентрацию внимания. То есть все предпосылки для несчастного случая.
В Европе есть стандарт освещения рабочих помещений. Вот некоторые рекомендации из него: освещение в офисе, где не требуется разглядывать мелкие детали должно быть порядка 300 лк.
Если рабочий процесс в течение дня протекает за компьютером или связан с чтением, рекомендуется освещение около 500 лк. Такое же освещение предполагается в переговорных комнатах. Не менее 750 лк в помещениях, где изготавливаются или читаются технические чертежи.
Освещение бывает естественным и искусственным. Источниками естественного освещения являются, разумеется, солнце, луна (точнее отражённый ею свет), рассеянный свет небосвода (такое поэтическое название используется даже в протоколах измерения освещённости).

Исходя из названия единицы освещённости (люкс), название прибора, которым её измеряют – люксметр. Это мобильный, портативный прибор для измерения освещенности, принцип работы которого идентичен фотометру.

Поток света, попадая на фотоэлемент, высвобождает поток электронов в теле полупроводника. Благодаря этому фотоэлемент начинает проводить электрический ток. Вот величина этого тока прямо пропорциональна освещённости фотоэлемента. Он и отражается на шкале. В аналоговых люксметрах шкала проградуирована в люксах, результат определяется по отклонению стрелки.

Сейчас на смену аналоговым приходят цифровые приборы для измерения освещенности. В них результат измерений выводится на жидкокристаллический дисплей. Измерительная часть во многих из них находится в отдельном корпусе и связана с прибором гибким проводом. Это позволяет проводить измерение в труднодоступных местах. Благодаря набору светофильтров пределы его измерений можно регулировать. В этом случае показания прибора нужно умножать на определённые коэффициенты. Погрешность люксметра, согласно ГОСТ должна быть не больше 10%.

Как проводятся измерение освещённости?

Применение любых методов измерения освещённости невозможно без люксметра. Причём соблюдается правило: прибор всегда находится в горизонтальном положении. Его устанавливают в необходимых точках. В Госстандартах находятся схемы расположения этих точек и методы их расчётов.

До недавнего времени в России для измерения освещённости руководствовались ГОСТ 24940-96. Это межгосударственный стандарт измерения освещённости. В этом ГОСТе используются такие понятия, как: освещённость, средняя, минимальная и максимальная освещённость, цилиндрическая освещённость, коэффициент естественной освещенности (КЕО), коэффициент запаса, относительная спектральная световая эффективность монохроматического излучения.

В 2012 году Россия ввела собственный, национальный стандарт измерения освещённости, ГОСТ Р 54944-2012. В этом ГОСТе к тем понятиям, что были раньше, добавлены: аварийное освещение, охранное освещение, рабочее освещение, резервное освещение, полуцилиндрическая освещённость, эвакуационное освещение. В обоих ГОСТах подробно описываются методы измерения освещенности.

Измерения проводятся отдельно по искусственному и естественному освещению. При этом нужно следить, чтобы на прибор не падала какая-либо тень, и поблизости не было источника электромагнитного излучения. Это внесёт помехи в результаты. После того как сделаны все необходимые замеры освещенности, на основе полученных результатов, по специальным формулам, рассчитываются нужные параметры, и делается общая оценка. То есть, полученные параметры сравниваются с нормативом, и делается вывод о том достаточно ли освещённость данного помещения или территории.

На каждый вид измерений в каждом помещении или участке улицы заполняется отдельный протокол. Оценочный протокол выдаётся как по каждому помещению или территории, так и по всему объекту. Этого требует «ГОСТ. Измерение освещённости» должно быть выполнено по правилам.

Рекомендации замеров освещенности для светодиодных светильников

Известно, что светодиоды и источник питания выделяют большое количество тепла, которое отводится за счет теплоотводящих материалов (алюминий, компаунд и т.п) и определенной конструкции (ребра, большая радиаторная площадь и т.п.) Используют разные рассеиватели, оптику. Кто-то использует мощные светодиоды, которые работают на повышенных токах, а кто-то маломощные на маленьких токах. Марки и характеристики светодиодов разные. Готовые светодиодные светильники также будут различаться и по характеристикам, и, соответственно, по-разному будут работать в реальных условиях. Здесь мы не будем затрагивать системы контроля и защиты светильников от перегрева, хотя с освещенностью эта связь четко прослеживается.

Повышенные температурные режимы оказывают серьезное действие на освещенность. Это связано и с материалами, которые применяют в светильниках. Каждый из них имеет свои тепловые характеристики и режимы. Проблемы у светодиодных светильников возникают чаще всего при эксплуатации в повышенных температурных режимах – свыше +50°C. Поэтому замеры освещенности светодиодных светильников необходимо проводить после их 2 часовой работы, когда они выйдут на рабочий режим. Желательно, чтобы не возникло неточностей, замеры освещенности проводить несколько раз в течение рабочего дня. Затем этот контроль и замеры делать хотя бы один раз в год. Чтобы не ошибиться с параметрами освещенности, лучше при проектировании сразу закладывать коэффициент падение освещенности, который зависит от типа и характеристики объекта.

Из практики бывало, что при проектировании и расчетах светодиодных светильников, освещенность имела определенные параметры, но на практике, через короткий промежуток эксплуатации, освещенность уже не соответствовала изначальным расчетным данным и данным первых замеров. Это падение чаще всего связано с неправильным проектированием и применением светодиодных приборов не соответствующих нужным качествам по обеспечению теплоотвода и контролю за тепловыми режимами.

Важно! Когда проводите замеры освещенности светодиодных приборов, не поленитесь сделайте их несколько раз и законспектируете для себя. Следите за их работой и параметрами освещенности весь гарантийный срок.

Если производитель светодиодных изделий обеспечивает гарантийный срок 3 и более года, то светильники в заявленных температурных режимах и условиях должны сохранять свои параметры. Это касается и освещенности. Допустим вам сделали расчеты или подобрали определенные марки светильников в проект. Если условия эксплуатации светильников происходят при температурных режимах свыше +45 гр, то замеры освещенности надо делать гораздо чаще, чем регламентируют нормы. Правило «доверяй, но проверяй» хорошо подходит под контроль работы светодиодных светильников.

Осветительные приборы различаются между собой конструкцией, физическими свойствами и техническими характеристиками. Параметры световых приборов вызывают множество вопросов и споров, особенно единица измерения освещенности. Нередко ее путают с другими понятиями, например, с силой света или яркостью. Кроме того, многие потребители покупают осветительные приборы, ориентируясь на величину суммарного светового потока, без учета тепловых и световых потерь.

Что такое освещенность

Понятие освещенности тесно связано с величиной светового потока, измеряемого в лабораториях при помощи специального оборудования. Сама освещенность может быть определена самостоятельно, и ее величина учитывается соответствующими СНиПами. Для вычисления этого параметра пользуются световым потоком, измеряемым в люменах, находящийся в соотношении с площадью освещаемой поверхности. Он должен падать на поверхность под углом 90 градусов. Освещенность измеряется в специальных единицах – люксах (лк).

Величина светового потока оказывает непосредственное влияние на физическое и психологическое состояние человека. Слишком слабое освещение угнетает головной мозг, а слишком яркое, наоборот, действует возбуждающе на мозговые процессы. Подобное негативное влияние вызывает преждевременный износ организма, пагубно влияет на органы зрения.

Поэтому при составлении проекта освещения и размещения приборов освещения обязательно используется коэффициент запаса, учитывающий вероятное падение освещенности в процессе эксплуатации. Постепенно оптические компоненты изнашиваются, загрязняются, что приводит к снижению яркости искусственного света. Кроме того, происходит снижение коэффициента естественной освещенности, поскольку отражающие свойства окружающих предметов постепенно изменяются.

Освещенность в первую очередь измеряется на рабочем месте. Одновременно определяются звуковые колебания, учитывается степень загрязненности, электромагнитное и даже гамма излучение. Результаты замеров позволяют создать наиболее оптимальные условия труда, в соответствии с санитарными нормами и правилами.

В каких единицах измеряется освещенность

На единице измерения освещенности следует остановиться более подробно. Общепринятой единицей считается люкс, представляющий собой такую освещенность, когда на поверхность площадью 1 м 2 происходит падение светового потока в 1 люмен.

Сколько же освещенности фактически включает в себя единица измерения 1 люкс? С этой целью нужно сравнить между собой несколько стандартных параметров, основанных на человеческой физиологии, закрепленных строгими медицинскими правилами и государственными стандартами. Без их соблюдения невозможно утверждение любого строительного проекта.

Степень освещенности в 1 лк создается обычной свечой, расположенной на расстоянии 1 м от освещаемой поверхности. С помощью этого нехитрого приспособления вполне возможно с достаточно высокой точностью откалибровать самодельный измерительный прибор – люксметр.

В качестве примеров для сравнения можно взять несколько известных видов освещенности.

• Яркий солнечный свет в полдень составит 100-140 тыс. лк
• Небо без туч днем – 6200 лк
• Настольная лампа, освещающая стол – 500 лк
• Освещенность в тени в солнечный день – 430 лк
• Наступление сумерек в вечернее время – 70 лк
• Начало ночи с лунным освещением – 1,5 лк.

Источники освещения и поверхности, отражающие свет, не всегда выглядят в виде отдельно взятых точек. Если органы зрения способны различить их форму, то речь пойдет об еще одной фотометрической величине, известной как яркость. Ее физические свойства похожи на силу света, однако в данном случае это отношение не будет абсолютным. Оно соразмеряется с площадью, которую имеет отражающая или излучающая поверхность.

Яркость, как физическое понятие, является единственной фотометрической величиной, которую может нормально воспринимать человеческий глаз. Она наглядно проявляется в свойствах крупных источников света, состоящих из большого количества точечных излучателей. При условии их одинаковой яркости, общий свет большого прибора освещения будет восприниматься единым целым.

Перечень основных единиц измерения

Существует несколько основных единиц измерения, тем или иным образом характеризующих параметры света. Среди них наиболее известными и распространенными являются следующие:

• Световой поток. Представляет собой мощность излучения света. Это видимый спектр излучения, связанный со световым ощущением, воспринимаемым человеческим глазом. Данная величина измеряется в люменах (лм). Например, световой поток, излучаемый 100-ваттной лампой накаливания, составляет 1350 лм, а люминесцентной лампой ЛБ40 – 3200 лм.
• Сила света. Плотность светового потока относительно окружающего пространства. По своей сути является пропорцией, где световой поток соотносится с телесным углом, в пределах которого происходит равномерное распределение излучения. Единица измерения – кандела (кд).
• Освещенность. Световой поток, падающий на поверхность, обладает поверхностной плотностью. Он равномерно распределяется и соотносится с площадью освещаемой поверхности. Единицей измерения служит – люкс (лк), равный 1 лм/1 м 2 .
• Яркость. Представляет собой силу света с поверхностной плотностью в установленном направлении. Единица измерения – кд/м 2 .
• Светимость. Световой поток, испускаемый поверхностью с плотностью, представляющей собой отношение светового потока и площади светящейся поверхности. Единица измерения – 1 лм/м 2 .

Приборы для измерения уровня освещенности

Уровень освещенности измеряется прибором – люксметром. Это небольшое переносное устройство работает примерно так же, как и фотометр. Поток светового излучения попадает на полупроводниковый фоточувствительный элемент и начинает отрывать от него электроны, приходящие в упорядоченное движение. В результате, происходит замыкание электрической цепи. При этом, величина силы тока находится в пропорциональной зависимости с интенсивностью освещения фотоэлемента и отображается на шкале аналоговых устройств.

В настоящее время практически не осталось приборов со стрелками, им на смену пришла цифровая измерительная аппаратура. Каждый люксметр оборудован жидкокристаллическим дисплеем и фоточувствительным датчиком, расположенным в отдельном корпусе. Для соединения между собой этих двух деталей применяется гибкий провод.

Перед началом замеров освещенности люксметр устанавливается в горизонтальное положение. Современные ГОСТы требуют, чтобы для измерений использовались разные точки помещения в соответствии с установленной схемой. Естественное и искусственное освещение замеряется отдельно. При выполнении процедуры не допускается попадания на прибор даже малейшей тени. Не должно быть поблизости и любых источников электромагнитных волн. Все эти факторы могут создать помехи и повлиять на результаты измерений.

Полученную величину освещённости необходимо сравнить с параметром, установленным ГОСТом. На основании этих данных делаются выводы о достаточной или недостаточной освещенности какого-либо помещения или территории. После проведения испытаний составляется оценочный протокол.

Освещенность и светодиодные приборы

В процессе освещения светодиодами выделяется большое количество тепла. Для его рассеивания применяются теплопроводящие конструкции из алюминия, охлаждающие ребра и другие элементы, которые являются нейтрализаторами действия тепла. Создавая новые светильники, специалисты обязательно учитывают взаимную связь между освещенностью и потерями тепла.

Эксплуатационные сложности появляются, когда температура повышается свыше 50 градусов. В связи с этим замеры следует проводить примерно через два часа после начала работы светодиодных ламп. Чтобы исключить погрешность, измерение освещенности выполняются периодически, на протяжении всего рабочего дня. Подобные исследования рекомендуется проводить не реже 1 раза в течение года.

Устройство измерения освещённости (люксметр) « схемопедия

В данном проекте использован самый популярный и распространенный микроконтроллер Atmega8, а так-же дисплей Wh2602. Люкс -единица измерения освещённости в системе СИ. Люкс равен освещённости поверхности площадью 1 м² при световом потоке падающего на неё излучения, равном 1 лм. К примеру, освещенность под прямыми солнечными лучами составляет 32-130 тысяч люмен. В яркую солнечную погоду, в тени, освещенность может составлять 10-25 тысяч. Таблица с примерами дана ниже.

Схема достаточно проста и объяснений не требует, в качестве датчика света можно применить фототранзистор или фоторезистор

Самое сложное, это правильно откалибровать прибор, я калибровал по данным таблицы. Можно конечно применить фотомер, и использовать регулируемый источник света. Но таковых у меня не оказалось. В схеме желательно использовать Atmega 8L, микроконтроллер работает от внутреннего генератора 8 Мгц.

Будьте внимательны при подключении дисплея, на некоторых экземплярах 1 и 2 нога подключается в обратной последовательности (например Wh2602 и Wh2602D).

Схема люксметра:

Схема люксметра в Proteus:

Список элементов:

Операционный усилитель TL072

Микроконтроллер ATmega8L и панелька DIP28

Дисплей 16×2 Winstar

Подстроечный резистор на 100 кОм

Подстроечный резистор на 10 кОм

Фототранзистор или фоторезистор, подойдет практически любой, советую использовать серии ФСК, ФР или ФСА, или импортные.

Резисторы:

10 кОм  – 1 шт.

5 кОм – 2 шт.

Конденсаторы электролитические:

1 мкФ – 2 шт.

4.7 мкФ – 1 шт.

Данный проект является моим вторым устройством на МК, так что сильно не пинайте! Если заметили ошибки, пишите, постараюсь их исправить. Хочу сказать огромное спасибо за помощь по части написания программы товарищу picman

Скачать прошивку и печатную плату

Автор: Романов А.С. (г.Чебоксары)

Единица измерения освещенности

Осветительные приборы различаются между собой конструкцией, физическими свойствами и техническими характеристиками. Параметры световых приборов вызывают множество вопросов и споров, особенно единица измерения освещенности. Нередко ее путают с другими понятиями, например, с силой света или яркостью. Кроме того, многие потребители покупают осветительные приборы, ориентируясь на величину суммарного светового потока, без учета тепловых и световых потерь.

Что такое освещенность

Понятие освещенности тесно связано с величиной светового потока, измеряемого в лабораториях при помощи специального оборудования. Сама освещенность может быть определена самостоятельно, и ее величина учитывается соответствующими СНиПами. Для вычисления этого параметра пользуются световым потоком, измеряемым в люменах, находящийся в соотношении с площадью освещаемой поверхности. Он должен падать на поверхность под углом 90 градусов. Освещенность измеряется в специальных единицах – люксах (лк).

Величина светового потока оказывает непосредственное влияние на физическое и психологическое состояние человека. Слишком слабое освещение угнетает головной мозг, а слишком яркое, наоборот, действует возбуждающе на мозговые процессы. Подобное негативное влияние вызывает преждевременный износ организма, пагубно влияет на органы зрения.

Поэтому при составлении проекта освещения и размещения приборов освещения обязательно используется коэффициент запаса, учитывающий вероятное падение освещенности в процессе эксплуатации. Постепенно оптические компоненты изнашиваются, загрязняются, что приводит к снижению яркости искусственного света. Кроме того, происходит снижение коэффициента естественной освещенности, поскольку отражающие свойства окружающих предметов постепенно изменяются.

Освещенность в первую очередь измеряется на рабочем месте. Одновременно определяются звуковые колебания, учитывается степень загрязненности, электромагнитное и даже гамма излучение. Результаты замеров позволяют создать наиболее оптимальные условия труда, в соответствии с санитарными нормами и правилами.

В каких единицах измеряется освещенность

На единице измерения освещенности следует остановиться более подробно. Общепринятой единицей считается люкс, представляющий собой такую освещенность, когда на поверхность площадью 1 м² происходит падение светового потока в 1 люмен.

Сколько же освещенности фактически включает в себя единица измерения 1 люкс? С этой целью нужно сравнить между собой несколько стандартных параметров, основанных на человеческой физиологии, закрепленных строгими медицинскими правилами и государственными стандартами. Без их соблюдения невозможно утверждение любого строительного проекта.

Степень освещенности в 1 лк создается обычной свечой, расположенной на расстоянии 1 м от освещаемой поверхности. С помощью этого нехитрого приспособления вполне возможно с достаточно высокой точностью откалибровать самодельный измерительный прибор – люксметр.

В качестве примеров для сравнения можно взять несколько известных видов освещенности.

• Яркий солнечный свет в полдень составит 100-140 тыс. лк
• Небо без туч днем – 6200 лк
• Настольная лампа, освещающая стол – 500 лк
• Освещенность в тени в солнечный день – 430 лк
• Наступление сумерек в вечернее время – 70 лк
• Начало ночи с лунным освещением – 1,5 лк.

Источники освещения и поверхности, отражающие свет, не всегда выглядят в виде отдельно взятых точек. Если органы зрения способны различить их форму, то речь пойдет об еще одной фотометрической величине, известной как яркость. Ее физические свойства похожи на силу света, однако в данном случае это отношение не будет абсолютным. Оно соразмеряется с площадью, которую имеет отражающая или излучающая поверхность.

Яркость, как физическое понятие, является единственной фотометрической величиной, которую может нормально воспринимать человеческий глаз. Она наглядно проявляется в свойствах крупных источников света, состоящих из большого количества точечных излучателей. При условии их одинаковой яркости, общий свет большого прибора освещения будет восприниматься единым целым.

Перечень основных единиц измерения

Существует несколько основных единиц измерения, тем или иным образом характеризующих параметры света. Среди них наиболее известными и распространенными являются следующие:

• Световой поток. Представляет собой мощность излучения света. Это видимый спектр излучения, связанный со световым ощущением, воспринимаемым человеческим глазом. Данная величина измеряется в люменах (лм). Например, световой поток, излучаемый 100-ваттной лампой накаливания, составляет 1350 лм, а люминесцентной лампой ЛБ40 – 3200 лм.
• Сила света. Плотность светового потока относительно окружающего пространства. По своей сути является пропорцией, где световой поток соотносится с телесным углом, в пределах которого происходит равномерное распределение излучения. Единица измерения – кандела (кд).
• Освещенность. Световой поток, падающий на поверхность, обладает поверхностной плотностью. Он равномерно распределяется и соотносится с площадью освещаемой поверхности. Единицей измерения служит – люкс (лк), равный 1 лм/1 м².
• Яркость. Представляет собой силу света с поверхностной плотностью в установленном направлении. Единица измерения – кд/м².
• Светимость. Световой поток, испускаемый поверхностью с плотностью, представляющей собой отношение светового потока и площади светящейся поверхности. Единица измерения – 1 лм/м².

Приборы для измерения уровня освещенности

Уровень освещенности измеряется прибором – люксметром. Это небольшое переносное устройство работает примерно так же, как и фотометр. Поток светового излучения попадает на полупроводниковый фоточувствительный элемент и начинает отрывать от него электроны, приходящие в упорядоченное движение. В результате, происходит замыкание электрической цепи. При этом, величина силы тока находится в пропорциональной зависимости с интенсивностью освещения фотоэлемента и отображается на шкале аналоговых устройств.

В настоящее время практически не осталось приборов со стрелками, им на смену пришла цифровая измерительная аппаратура. Каждый люксметр оборудован жидкокристаллическим дисплеем и фоточувствительным датчиком, расположенным в отдельном корпусе. Для соединения между собой этих двух деталей применяется гибкий провод.

Перед началом замеров освещенности люксметр устанавливается в горизонтальное положение. Современные ГОСТы требуют, чтобы для измерений использовались разные точки помещения в соответствии с установленной схемой. Естественное и искусственное освещение замеряется отдельно. При выполнении процедуры не допускается попадания на прибор даже малейшей тени. Не должно быть поблизости и любых источников электромагнитных волн. Все эти факторы могут создать помехи и повлиять на результаты измерений.

Полученную величину освещённости необходимо сравнить с параметром, установленным ГОСТом. На основании этих данных делаются выводы о достаточной или недостаточной освещенности какого-либо помещения или территории. После проведения испытаний составляется оценочный протокол.

Освещенность и светодиодные приборы

В процессе освещения светодиодами выделяется большое количество тепла. Для его рассеивания применяются теплопроводящие конструкции из алюминия, охлаждающие ребра и другие элементы, которые являются нейтрализаторами действия тепла. Создавая новые светильники, специалисты обязательно учитывают взаимную связь между освещенностью и потерями тепла.

Эксплуатационные сложности появляются, когда температура повышается свыше 50 градусов. В связи с этим замеры следует проводить примерно через два часа после начала работы светодиодных ламп. Чтобы исключить погрешность, измерение освещенности выполняются периодически, на протяжении всего рабочего дня. Подобные исследования рекомендуется проводить не реже 1 раза в течение года.

Люксметр из экспонометра или фотоаппарата

Люксметр – прибор для измерения освещенности, яркости и пульсаций. Он необходим для определения качественных характеристик света. Тусклое освещение и высокий коэффициент пульсации вызывают напряжение органов зрения, что негативно сказывается на общем состоянии организма: появляется усталость, необъяснимая депрессия, другие неприятные ощущения. Главный элемент люксметра – фотодатчик. Попадающие на него лучи света передают свою энергию электронам, в результате чего возникает ток определенной силы, характеризующий степень яркости или освещенности.

Из этой статьи вы узнаете, как пользоваться люксметром, зачем нужно проводить измерения и какие меры необходимо предпринять, чтобы освещение вашего рабочего места, квартиры, загородного дома, дачи и других мест пребывания, соответствовало санитарным нормам. Мы рассмотрим измерение коэффициента пульсаций, освещенности и яркости – условия, при которых необходимо определять эти параметры, а также их влияние на человеческий организм.

Блок: 1/3 | Кол-во символов: 995
Источник: https://www.quarta-rad.ru/useful/vse-o-lampax-i-drugix-istochnikax-sveta/kak-polzovatsa-luxmetrom/

Измерение коэффициента пульсаций

Коэффициент пульсации потока света – показатель, характеризующий неравномерность светового потока. Различают пульсацию освещенности и пульсацию яркости. Обе характеристики измеряют в процентах. Допустимые уровни коэффициента пульсации регламентируются актуализированной редакцией СП 52.13330.2011 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95»  и СанПиН 2.2.1/2.1.1.1278-03. В результате медицинских исследований, учеными установлено, что человеческой глаз воспринимает пульсации частотой до 300 Гц – они воздействуют на мозг, в результате чего происходит подавление природных биоритмов ЦНС, нарушения гормонального фона, другие отклонения в деятельности жизненно важных систем организма.

Измерять пульсацию необходимо у всех осветительных приборов и устройств, оснащенных дисплеями: ноутбуков, планшетов, смартфонов и мобильных телефонов, а так же у настольных и потолочных ламп и прочих источников света. Для измерения коэффициента пульсаций освещённости необходимо:

• положить люксметр-пульсметр на рабочий или школьный стол, на пол или любую другую поверхность, при этом световой поток должен падать на фотодатчик;
• если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно перейти в режим пульсметра – нажать кнопку «P»;
• считать результат с дисплея.

Для измерения пульсаций мониторов, экранов, светодиодных и других ламп необходимо:

• люксметр-пульсметр поднести как можно ближе к объекту измерений при этом фотодатчик должен быть направлен в сторону измеряемого объекта;
• если используется многофункциональное устройство, например, RADEX LUPIN, тогда достаточно повернуть фотодатчик в сторону объекта измерений и перевести люксметр в режим пульсметра – нажать кнопку «P»;
• считать результат с дисплея.

На достоверность результатов измерений могут повлиять следующие факторы:

• наличие дополнительных источников света;
• перемещение пульсметра при выполнении измерений – прибор должен оставаться неподвижным;
• прочие помехи – перемещающиеся поблизости предметы и люди, в том числе падающие листья, пролетающие птицы и насекомые и т. д..

Важно! Для точных измерения пульсации люминесцентных, светодиодных и газоразрядных ламп необходимо выждать 5 минут, пока они не выйдут на стабильный режим работы. Намного удобнее работать с пульсметром RADEX LUPIN, так как он оснащен поворотным фотоэлементом.

В соответствии с СанПиН 2.2.1/2.1.1.1278-03 предельно допустимое значение пульсаций для мастерских, санузлов и зон ожидания составляет 20 %, для офисов – 15 %, жилых комнат и спален – по 10%, детских, рабочих мест операторов ПК, кабинетов и библиотек – 5 %. Важно помнить, мы не всегда в состоянии увидеть, как мерцает лампа, но превышение допустимого уровня коэффициента пульсации негативно сказывается и на состоянии нервной системы, и на работоспособности, и на настроении.

Измерение освещенности

Освещенность – физическая величина, представляющая собой отношение светового потока, падающего на единицу площади, не зависит от направления. Единица измерения – Лк (лм/м2). Измерение освещенности люксметром позволяет проверить условия труда и быта, создать подходящие условий для растений и животных, определить характеристики видеоаппаратуры:

• люксметр необходимо поместить горизонтально в точке измерения, если необходимо определить освещенность рабочего места – прибор надо положить на стол так, чтобы фотодатчик был направлен к источнику или источникам света;
• при использовании люксметра RADEX LUPIN, нужно перейти в режим измерения освещенности – нажать кнопку «E»;
• считать результат с дисплея.

Измеритель освещенности определяет количество света, попадающего на поверхность со всех источников, поэтому если необходимо узнать параметры определенного осветительного прибора, все остальные необходимо выключить.

В соответствии с САНПИН 2.2.1/2.1.1.1278-03 минимальная освещенность парт (столов для хобби), комнат для инженеров — составляет 500 Лк, комнат для групповых занятий дошкольников, поверхности компьютерных столов и в читальных залах – 400 Лк, кабинетов, библиотек и слесарных мастерских – 300 Лк.

Плохая освещенность способствует развитию близорукости и других проблем со зрением, вызывает усталость, негативно сказывается на производительности труда. Особое внимание необходимо уделять освещению учебных мест, так как во время чтения, письма или работе на компьютере при недостатке света глаза сильно перенапрягаются. Для измерения освещенности не надо приглашать профессионалов, достаточно обзавестись люксметром RADEX LUPIN. Стоит не дорого, как обычный бытовой люксметр, зато по точности измерений не уступает профессиональному измерительному оборудованию.

Измерение яркости

Яркость – интенсивность излучения света поверхностью источника света, измеряется в кандел на м2. Зависит от отражающей способности покрытия. Так, при одной и той же освещенности яркость может отличаться. Низкая или чрезмерно высокая яркость осветительных устройств и экранов может вызывать дискомфорт. В результате снижается способность к концентрации внимания, падает производительность труда.

В основном измеряют яркость мониторов, экранов и дисплеев. Определить этот параметр у осветительных приборов сложнее – из-за криволинейности поверхности затруднительно получить достоверный результат, кроме того, высокая яркость не гарантирует достаточной освещенности. Измерение этого параметра бытовым яркомером RADEX LUPIN осуществляется накладным способом:

• перейти в режим измерения яркости – в RADEX LUPIN необходимо нажать кнопку «L»;
• вывести на экран белый фон;
• установить фотоэлемент как можно ближе к измеряемому монитору, дисплею или лампе, если осветительный прибор нагревается, держать его на расстоянии 1 см от поверхности;
• считать результат.

При проведении измерений прибор следует удерживать неподвижно. С целью повышения достоверности результата необходимо определить яркость в нескольких точках лампы или экрана, после чего рассчитать усредненное значение. При работе на ПК рекомендуется, чтобы в поле зрения не находилось источников света, яркостью более 200 кд/м2.

Программное обеспечение RadexLight для люксметра RADEX LUPIN

Анализ параметров освещения намного удобнее проводить с помощью бесплатного программного обеспечения RadexLight. Для этого необходимо скачать RadexLight – софт распространяется бесплатно. Программу можно скачать со страницы описания люксметра.

Функции программы:

• получение информации о световом потоке;
• построение частотного спектра пульсаций;
• вывод параметров измерения;
• определение коэффициента пульсации;
• отключение фильтра 300 Гц – данная функция предусмотрена только в программе, на приборе она отсутствует.

Информация на монитор выводится в виде графиков, что позволяет получить полное представление об амплитуде, частоте и форме светового потока.

Как улучшить качество освещения?

Чаще всего отклонения в работе осветительных приборов вызваны их низким качеством. Высокая пульсация характерна для недорогих люминесцентных ламп с электромагнитной регулировкой пуска. В устройствах с электронными пускорегулирующими аппаратами уровень пульсаций ниже. Лучший способ понизить уровень пульсации – заменить лампы или светильник. Чтобы измерить мерцание светодиодной лампы и проверить качество светодиодных и других ламп, а точнее их характеристик при покупке, можно компактным люксметром RADEX LUPIN, который обеспечивает высокую точность измерений.

Для снижения пульсации дисплеев и экранов придется поэкспериментировать с настройками. Например, повышать яркость до тех пор, пока уровень пульсаций не станет нормальным. Одновременно с этим можно подстроить цветовую палитру таким образом, чтобы при взгляде на экран не возникало дискомфортных ощущений. Для повышения освещенности можно заменить лампы или помимо основного источника света использовать вспомогательные: настольные лампы или бра.

Блок: 2/3 | Кол-во символов: 7960
Источник: https://www.quarta-rad.ru/useful/vse-o-lampax-i-drugix-istochnikax-sveta/kak-polzovatsa-luxmetrom/

Использование люксметра

Для проведения измерений необходимо подключить фотоэлемент к разъему на корпусе люксметра. При этом надо соблюдать полярность, что бы стрелка прибора отклонялась в правильном направлении. Никаких ключей на разъеме нет, хотя возможно разъем данного прибора самодельный. Собственно внутреннее устройство данного люксметра весьма незамысловато. Это просто микроамперметр, к которому подключен фотоэлемент. Кроме этого на передней панели располагается две кнопки с фиксацией для переключения пределов измерения. Эти кнопки коммутируют резисторы в делителе напряжения. Открутив четыре винта на задней стенке корпуса, можно познакомиться с небогатым внутренним миром люксметра.

Блок: 2/4 | Кол-во символов: 696
Источник: https://2shemi.ru/prostoj-lyuksmetr/

Чем измерять параметры ЛАМП

В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность,  коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.

Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком  УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.

Блок: 3/3 | Кол-во символов: 939
Источник: https://www.quarta-rad.ru/useful/vse-o-lampax-i-drugix-istochnikax-sveta/kak-polzovatsa-luxmetrom/

Принципиальная схема люксметра

Принципиальная схема простейшего люксметра

Следует заметить, что прибор не имеет источника питания.

Непосредственно, без масок прибор способен измерять низкие освещенности в 30 и 100 люкс. Под кнопками проставлены пределы измерения прибора с соответствующими насадками. Насадки М, Р, Т надеваются на фотоэлемент и фиксируются сверху насадкой К.

При не нажатых кнопках прибор отключен. При нажатой левой кнопке отсчет следует вести по шкале с 30 делениями, при нажатой правой кнопке следует использовать шкалу со 100 делениями. На фото ниже на люксметр надета насадка Р, предел измерения до 1000 Лк.

Блок: 3/4 | Кол-во символов: 631
Источник: https://2shemi.ru/prostoj-lyuksmetr/

Когда нужно измерять степень освещенности внутри помещений?

Уровень света измеряют перед началом пользования освещением, например, при замене проводки или отдельных светильников. Также проводить замеры необходимо, если функционал измеряемого помещения меняется: учебный класс становится подвалом. Утрирую, конечно, но суть понятна. Эти правила относятся ко всем видам помещений: участкам, отдельным рабочим местам, коридорам и так далее.

Блок: 4/4 | Кол-во символов: 437
Источник: https://lightru.pro/lyuksmetr/

Выводы

В целом, неплохой прибор, вполне способный выполнять свои функции, хотя сейчас его удел — служить наглядным пособием. Простота прибора делает возможным его копирование даже для самых начинающих радиолюбителей. Автор обзора — Denev.

Блок: 4/4 | Кол-во символов: 239
Источник: https://2shemi.ru/prostoj-lyuksmetr/

Кол-во блоков: 11 | Общее кол-во символов: 19804
Количество использованных доноров: 4
Информация по каждому донору:

1. https://www.quarta-rad.ru/useful/vse-o-lampax-i-drugix-istochnikax-sveta/kak-polzovatsa-luxmetrom/: использовано 3 блоков из 3, кол-во символов 9894 (50%)
2. https://www.toolgir.ru/lyuksmetr-iz-eksponometra-ili-fotoapparata/: использовано 2 блоков из 3, кол-во символов 3898 (20%)
3. https://lightru.pro/lyuksmetr/: использовано 3 блоков из 4, кол-во символов 4446 (22%)
4. https://2shemi.ru/prostoj-lyuksmetr/: использовано 3 блоков из 4, кол-во символов 1566 (8%)

Простая схема экспонометра Вы можете сделать!

Есть много способов построить схему экспонометра. Это инструмент для измерения количества света, широко используемый в фотографии, чтобы определить правильность экспозиции.
Иногда мы используем другие работы, такие как мой сын любит использовать в научных экспериментах, которые не обязательно должны быть высокого качества.

Этот простой люксметр на рисунке 1 представляет собой пример схемы из таблицы данных LM134 / LM234 / LM334 компании National Semiconductor (самая популярная ИС), требуется очень мало оборудования,
Особенности схемы, когда много При ярком освещении амперметр покажет высокий ток, а слабый свет снизит ток.

Мы используем датчик освещенности — это LDR (Light Dependent Resistors), который обычно имеет очень высокое сопротивление LDR, но когда на него попадает свет, он имеет более низкое сопротивление.

LM334z — это 3-контактный регулируемый источник тока, который имеет выходной сигнал от 1 мкА до 10 мА с резистором между контактами 1 и 3, а также используется входное напряжение источника питания в широком диапазоне от 1 В до 40 В.

Амперметр можно использовать с аналоговым амперметром постоянного тока 0–1 мА на Amazon.com это низкая стоимость и БЕСПЛАТНАЯ сверхэкономичная доставка.

2. Использование обычного диода

Это простая схема экспонометра, использующая обычный диод в качестве датчика и показывающая количество света любым вольтметром.

Свет может изменять свойства многих устройств, например ..
LDR как фоторезисторы могут изменять сопротивление под действием света.
Фотодиод — подобен LDR, но чувствителен лучше, чем LDR, потому что преобразует свет в электрический ток.

Иногда обычный фотодиод может быть дорогим, и его трудно купить.Когда свет на кремниевый диод будет иметь очень крошечный ток, мы можем легко использовать его вместо него.

Люксметр с использованием диода

1N914 — популярный номер, дешевый, маленький и прозрачный корпус. В форме обратного смещения, когда свет на него вызывает утечку фототока через P-N переход.

Измерение напряжения диода при попадании на него света.

Как выбрать диод
+ Нам нужен только высокочувствительный диод.
+ Посветите фонариком или солнечным светом на диод 1N914.
+ На Рисунке 1 измеряйте напряжение только цифровым вольтметром, поскольку фототок очень низкий, аналоговый измеритель не может считывать показания.
+ Чем больше света, тем больше ток диода.

Преобразователь тока в напряжение

Преобразователь тока в напряжение с использованием операционного усилителя

Затем примените его к цепи преобразователя тока в напряжение. На рисунке 2. В этой схеме используется операционный усилитель CA3140 в инвертирующем режиме.

Резистор-R1 устанавливает коэффициент усиления схемы, и выходное напряжение возрастет, если мы увеличим сопротивление R1.Таким образом, получим формулу:

Vout = Id.R1

В этой формуле: Id = ток диода

Резистор R1 = 1M, но мы можем попробовать использовать от 100 K до 10M, чтобы отрегулировать надлежащий коэффициент усиления. .

Схема делителя напряжения включает R2, R3 и VR1, для сравнения схемы со стандартом калибровки экспонометра

Как настроить
Можно использовать 40-ваттные лампы накаливания без отражателя. Расстояние от экспонометра составляет 50 см (яркость около 150 лк.) Затем настройте VR1 так, чтобы Vout был числом 150 (1,5 В). Таким образом, вы можете использовать это для прямого измерения яркости других людей. Если не удается прочитать 150, можно заменить резистор нового R1 на более низкий или более высокий.

Мы можем использовать дешевый аналоговый вольтметр или цифровой вольтметр, который легче считывать и точнее, чем аналоговые типы. Кроме того, вю-метр в качестве гальванометра является самым дешевым, но самым маленьким.

Диод 1N914 имеет форму параболического рефлектора для увеличения чувствительности и хорошего направления. В качестве световозвращателя можно использовать алюминиевую фольгу.

Полная идея схемы экспонометра с использованием диода

Рисунок 3 Полная принципиальная схема

На рисунке 3. Если необходимо измерить более низкую яркость, можно добавить регулировку смещения операционного усилителя и изменить источник питания на положительный. отрицательные типы. Если один источник питания, можно использовать напряжение 6-30 В, но для двух типов — 3-15 В.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Комплект для самостоятельного измерения интенсивности света — Afrishon Security

Набор для самостоятельного измерения интенсивности света — Примечание: это набор для самостоятельного изготовления, и потребуется пайка.

В комплект не входит аккумулятор.

Комплект самостоятельного люксметра в комплекте:

Люксметр, футляр из плексигласа
кнопка
Каркасная плата Arduino.
OLED-экран.
Модуль датчика освещенности, в котором используется датчик внешней освещенности MAX44009.
10 разъемов с внутренней резьбой (которые можно разрезать на части для подключения вашего проекта

Как работает люмен (люкс)?

Прежде всего, экспонометр используется для измерения количества света, распределяемого по определенной области на определенном расстоянии от источника света.

Единицы измерения люксметра — люкс, люмен и / или футовая свеча.

Следовательно, количество света будет варьироваться от источника света, например, от хорошо освещенного офиса.

Имея показания 500 люкс при облачном небе 5000 люкс.

Для измерения интенсивности света в люксметрах используется датчик, называемый фотодиодом.

Также фотодиод — это полупроводник, который преобразует падающий свет в электрический ток.

Датчик проводит электрический ток, прямо пропорциональный количеству измеряемого света.

Фильтры и встроенные линзы составляют фотодиод.

Фотодиод также будет отличаться по поверхности.

Экспонометр используется во многих областях для измерения силы света.

Офисное освещение — важная составляющая безопасности и гигиены труда.

Правильное освещение может снизить утомляемость глаз и уменьшить головную боль у людей, которые работают в офисе в течение длительного времени.

Правильное освещение также предотвратит несчастные случаи на рабочем месте, увеличивая видимость опасностей и уменьшая моментальную слепоту.

Councils будет использовать люксметр, чтобы проверить, работают ли уличные фонари на оптимальном уровне в ночное время.

Люксметр будет гарантировать, что уличные фонари излучают правильный уровень света для повышения безопасности дороги и пешеходов.

Таким образом, это также поможет муниципалитетам сократить счета за электроэнергию, поскольку уличные фонари не излучают слишком много света.

Оптимизация уровней освещенности в музеях и художественных галереях очень важна.

Оптические уровни освещения гарантируют, что зритель не упустит из виду сложные детали и цветовую работу произведения искусства.

Также он обеспечивает правильное отображение иллюстраций, как задумано.

Неправильная интенсивность света может потенциально повредить произведениям светочувствительности.

Наконец, измерение силы света гарантирует сохранность светочувствительных произведений искусства.

Смотрите нашу ленту новостей на Facebook

Дополнительно посмотрите наши аксессуары — Нажмите, чтобы просмотреть

Измеритель освещенности с питанием от Arduino (часть 1) — Dubz Digital

Недавно я купил камеру Mamiya C330 Professional TLR с ebay.Камера отлично работает, и мне нравится внешний вид форм-фактора TLR. Проблема в том, что в камере нет экспонометра для измерения экспозиции сцены. Встроенные в камеру экспонометры действительно получили распространение только в конце 60-х и начале 70-х годов, но не стали более точными до 80-х годов. Моя программа Canon AE-1 имеет внутри экспонометр, который позволяет автоматически устанавливать диафрагму в режиме AE.

Я поискал люксметры, которые были не слишком дорогими, но не нашел много.Новые светомеры не менее 150 долларов, даже «аналоговые». Я подумал, что вместо того, чтобы рыться в объявлениях на ebay или craigslist, чтобы найти использованный счетчик, было бы проще просто построить его. После нескольких неудачных запусков я смог построить люксметр без особых хлопот и за гораздо меньшую стоимость, чем большинство коммерческих счетчиков.

Я еще не совсем закончил проект, но я хотел собрать небольшой пост о том, как я проектировал систему, какие компоненты я использовал и как я ее тестировал.

Это предварительный список компонентов для запуска проекта. Как только мы пройдем этот этап, нам понадобится больше деталей, чтобы сделать это портативное устройство.

Я купил на Amazon комплект метеостанции, в котором были и датчик Lux, и модуль OLED-дисплея, а также несколько проводов: ESP8266 — 19,99 долларов США

(Прежде чем углубляться в такой проект, я обычно думаю, что это важно чтобы выяснить, чего вы на самом деле хотите достичь)

Основные функции — Пользователь может установить ISO и диафрагму (диафрагму) по своему желанию.Затем при действии (нажатии кнопки) система произведет выдержку, которая нормализует экспозицию. Если пользователь хочет изменить диафрагму или ISO, он должен иметь возможность сделать это без повторного замера сцены, поэтому система должна иметь возможность удерживать значение люкс и пересчитывать настройки экспозиции на лету.

Дополнительные функции — Используя аналогичный метод, система будет выводить текущий цвет света (баланс белого), когда запрашивается экспозиция.

Третичные функции — Запуск вспышки при нажатии кнопки для считывания искусственной экспозиции сцены.Это можно сделать с помощью подключения для синхронизации с ПК.

Четвертичная функциональность — То же, что и выше, но с ИК- или РЧ-сигналом.

• Базовые знания схемотехники

• Базовые навыки пайки

• Промежуточные навыки работы с программным обеспечением

• Хорошее понимание математики

• Понимание света (мы поговорим об этом подробнее в следующих статьях)

• Как работают экспонометры

• Math math math!

0.1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% Люксметр Портативный цифровой люксметр Освещенность люксметр с ЖК-дисплеем Освещение для дома и сада и студии

activeresearch.com Диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% Люксметр Портативный цифровой люксметр Освещенность с ЖК-дисплеем Освещение для дома и сада и студии 01 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% люксметр Портативный цифровой измеритель освещенности люксметр с ЖК-дисплеем

0,01 ~ 20, конструкция уличного фонаря и лаборатория. Характеристики продукта: Измерение освещенности ЖК-дисплея с большим экраном Диапазон измерений: 0,1 ~ 200, офис, 000 люкс, склад, предметы интерьера, 000Fc Разрешение: 0,1 люкс / 0,01Fc Измерение。 Имеет большой ЖК-экран, на котором отображается значение измерения освещенности. Поддерживает блокировку экрана функция. 000 люкс и 0,01 ~ 20, лаборатория и так далее.。。 。. склад, 000 фк): Электроника. Особенности: Осветитель МТ-30 предназначен для измерения интенсивности окружающего освещения. Он широко используется для мониторинга интенсивности окружающего освещения и регулировки яркости различных рабочих сред. Это постоянный инструмент для фабрики. семейство и максимальное / минимальное значение измерения. Автоматический выбор диапазона и диапазон измерения можно переключать вручную. Функция автоматического отключения питания через 15 минут без работы делает его энергосберегающим. Обнаружение батареи автоматически с индикацией низкого заряда батареи, чтобы напомнить о замене батареи вовремя.Широко используется на заводе: Портативный цифровой измеритель освещенности люксметр с ЖК-дисплеем — высокая точность ± 4% люксметр (диапазон: 0,1 ~ 200, школа, конструкция уличного фонаря.

Диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% Люксметр Портативный цифровой люксметр Измеритель освещенности с ЖК-дисплеем

Замена лампы HP Hewlett Packard Ep7112 для телевизора с открытой лампой только для проектора, произведенная компанией Technical Precision.Винная сумка-переноска Одиночная сумка-тоут для вина Защитная сумка для бутылок Подарочная сумка для вина Держатель для вина для деловых поездок Рождественский войлок 2 упаковки, красный. Вставка с напечатанной на обеих сторонах декоративной подушкой для дивана 20 Designart CU15596-20-20-C Эффектное витражное стекло со спиралями Круглый чехол на подушку с цветочным рисунком для гостиной. Защитная пленка для экрана 2.5D с закругленными краями Закаленное стекло толщиной 0,3 мм с защитой от пузырей 9H SuperGuardZ Fire HD 10 7-го поколения, 2017 г., без царапин, пожизненная замена. Лягушка B&Y Лягушка Кремация Урна Ожерелье Мемориальный кулон Водонепроницаемые украшения из нержавеющей стали BY B00YE0A07Q.19,75-дюймовый на 11-дюймовый R600R Reston Lloyd 2-компонентная прямоугольная крышка для оловянной горелки Red Ltd. Диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% Люксметр Портативный цифровой люксметр Освещенность Измеритель освещенности с ЖК-дисплеем , 30 x 30 The Stupell Home Decor Брызги краски Цветной блок Портрет австралийской овчарки Растянутый холст Wall Art Multi, Ручные плотники и ткачи Флисовое детское одеяло, черный 407539 Голубой 407540 Пурпурный 407541 Желтый 407542 GLB Совместимая замена премиум-качества для принтеров Ricoh SP C250DN SPC250sf SPCfDN C250s Комплект тонера, замена для ACK-DC50 Coolbuy112 Адаптер питания переменного тока камеры с переходником постоянного тока Комплект кабеля переходника для Canon PowerShot G10 G11 G12 SX30 — это NB-7L, струны высокого разрешения Seagull Merlin из стали / фосфорной бронзы для Merlin.Облегченный чехол с принтом и карабином, совместимый с Airpods 1 и AirPods 2 Шар для боулинга и булавки на гранж-фоне, диапазон : 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% Люксметр Ручной цифровой измеритель освещенности с ЖК-дисплеем .

Диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% Люксметр Портативный цифровой люксметр Измеритель освещенности с ЖК-дисплеем

Диапазон: 0,1 ~ 200 000 люкс и 0.01 ~ 20000 Fc Высокая точность ± 4% люксметр Портативный цифровой люксметр Освещенность люксметр с ЖК-дисплеем

Портативный цифровой измеритель освещенности люксметров с ЖК-дисплеем Диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% люксметр: Портативный цифровой измеритель освещенности люксметров с ЖК-дисплеем — Высокая точность ± 4% люксметр (диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 франков.Fc Высокая точность ± 4% люксметр Портативный цифровой люксметр Освещенность люксметр с ЖК-дисплеем Диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000, диапазон: 0,1 ~ 200 000 люкс и 0,01 ~ 20 000 Fc Высокая точность ± 4% Люксметр Портативный цифровой люксметр Освещенность Измеритель освещенности с ЖК-дисплеем.

L-858D-U | Секоник

ВАЖНО!

1. Подробные сведения о работе DTS с OS 11.1 Big Sur см. В этом примечании.
2. Клиенты, которые уже установили DTS версии 6.0 или более ранней версии, перед установкой новой версии ниже полностью удалите все предыдущие версии и ознакомьтесь с этой инструкцией и примечанием.
3. Для установки см. Руководство по программному обеспечению.
4. Отключите брандмауэры и антивирусные программы в процессе установки.
5. Совместим с сериями L-858, L-478 и L-758.
6. Если не удается установить последнюю версию программного обеспечения / служебных программ для передачи данных из-за Gatekeeper от Apple inc. См. Эту инструкцию.
7. Ограничения APFS
   В зависимости от спецификации файловой системы APFS файлы могут отображаться не в алфавитном порядке. Поэтому при сохранении нескольких изображений в одной папке сложно найти необходимое изображение для создания профиля.
   Пожалуйста, создайте подпапку и управляйте связанными изображениями, комбинируя соответствующие изображения для каждого профиля.
8. Применимый продукт
   — Компьютерные продукты Mac с установленной моделью SSD (Mac OS 10.13 High Sierra и новее)
   — Устройство, отформатированное как APFS (mac OS 10.12 Sierra и позже)

Версия 6.10 для OSX 10.13 High Sierra — OSX 10.15 Catalina, совместимая с сериями L-858D, L-758 и L-478

Скачать DTS вер. 6.10 для OSX 10.13 — 10.15 (9,7 МБ)
Руководство по программному обеспечению (4,4 МБ)

Требования версии 6.10

Программное обеспечение	Программа передачи данных Драйвер USB
ОС * 1	MAC OS X 10.13 MAC OS X 10.14 MAC OS X 10.15
Модели	Macintosh со стандартным интерфейсом USB * 2 * 3
Процессор	Процессор Intel (совместим с условиями работы ОС) * 2
RAM	Совместимость с условиями эксплуатации OS
Место на жестком диске	То же, что указано выше
Дисплей	Разрешение экрана: минимум 1024 x 768 Качество цвета: минимум 16 бит

* 1 Если вы используете компьютер Macintosh, обязательно используйте версию программного обеспечения для Macintosh.Работа версии для Windows не гарантируется при работе в Virtual PC для Mac.

* 2 Выделенный процессор Intel (кроме Core 2 Duo и более ранних версий). Компьютеры 68k и Power PC не поддерживаются.

* 3 Обратите внимание на следующее:
— Операционная система должна быть предварительно установлена ​​на компьютере.
— Правильная работа может быть невозможна на некоторых моделях и конфигурациях Macintosh.
— Правильная работа не гарантируется на Macintosh с обновленной операционной системой
или дополнительным интерфейсом USB.
— Правильная работа не гарантируется при подключении через концентратор USB.

---

ВАЖНО!

1. Клиенты, у которых уже установлено программное обеспечение передачи данных версии 5.00, обновляют программное обеспечение с помощью функции «ОБНОВЛЕНИЕ» в программном обеспечении передачи данных. Однако при обновлении с версии 5.01 до Windows 10 контроль учетных записей пользователей может заблокировать обновление. В этом случае удалите старую версию 5.01 и установите новую версию 6.10.
2. Клиенты, которые уже установили DTS версии 3.093 или более ранней, перед установкой новой версии ниже полностью удалите все предыдущие версии.
3. Для установки см. Руководство по программному обеспечению.
4. Отключите брандмауэры и антивирусные программы в процессе установки.
5. Версия 5.10 недавно совместима с серией L-858 в дополнение к сериям L-758 и L-478. Версия 5.01 или более ранняя совместима только с сериями L-758 и L-478.

Версия 6.10 для Windows 8.1 и 10, совместимая с L-858, L-758 и L-478

Скачать DTS 6.10 (42,3 МБ)

Руководство по программному обеспечению (4,6 МБ)

---

Требования

Программное обеспечение	Драйвер USB
ОС	Windows® 8.1 (32/64-разрядная версия) * 1 Windows® 10 (32/64-разрядная версия) * 2
Модели	ПК со стандартным интерфейсом USB * 3
Процессор	Совместимость с условиями эксплуатации OS
RAM	То же, что указано выше
Место на жестком диске	То же, что указано выше
Дисплей	Разрешение экрана: не менее 1024 x 768
Качество цвета:	Не менее 16 бит

1. Windows 8.1 / Windows 8.1 Профессиональная / Windows 8.1 Корпоративная.
2. Главная / Pro / Enterprise.
3. Обратите внимание на следующее:

• Операционная система должна быть предустановленной на компьютере.
• Правильная работа может быть невозможна на некоторых моделях и конфигурациях компьютеров.
• Правильная работа не гарантируется на компьютере с обновленной операционной системой или дополнительным интерфейсом USB, на самодельном компьютере, заводском компьютере или в среде эмулятора (например, Virtual PC).
• Правильная работа не гарантируется при подключении через концентратор USB.

Как превратить дешевый фут-метр в самодельный измеритель света

Для тех из вас, фотографов-любителей, которые любят снимать на пленку, иногда у старых фотоаппаратов нет подходящего экспонометра для получения правильной экспозиции. Иногда они неисправны, неточны или вообще не имеют экспонометра! Фотографические экспонометры могут быть довольно дорогими, но аналоговые футовые свечные метры дешевы, потому что до сих пор они не использовались для фотографирования.Это руководство покажет вам, как использовать его для фотографии.

Фут-свечи — это единица света, которую можно напрямую соотнести со значениями экспозиции (EV), которые представляют собой список упрощенных количеств света и часто ссылаются на возможные сценарии, в которых вы можете найти такое количество света. Калькуляторы экспозиции на бумаге Работайте по принципу ручного определения значения экспозиции на основе описания и последующего выравнивания шкалы EV с чувствительностью вашей пленки для определения комбинаций выдержки / диафрагмы для вашей камеры.

FC и EV напрямую связаны, поэтому модификация задней панели измерителя — это все, что требуется для превращения измерителя FC в измеритель EV, и он отлично работает. При использовании калькулятора выдержки на бумаге, который отлично подходит для новичков, вам не придется гадать.

Шаг 1: Измеритель

До и после преобразования

Метры с футовыми свечами считывают количество света, падающего на поверхность, поскольку их селеновая ячейка подвергается воздействию того же света, что и объект фотографии.В некоторых случаях вам нужно находиться близко к объекту, чтобы измерить то же освещение, но во многих случаях, например, на улице, если объект находится на солнце, а ваш измеритель на солнце, освещение такое же. не важно где ты. Вы можете измерить один раз и продолжать снимать, пока освещение объекта не изменится по какой-либо причине.

Измеритель FC, который я использовал, был фут-свечным счетчиком General Electric типа 214, у него есть 3 диапазона, управляемые переключателем на правой стороне, и селеновая ячейка с пластиковым покрытием наверху.Также есть небольшая металлическая решетка, которую можно разместить над ячейкой, чтобы снизить ее чувствительность в 10 раз, чтобы можно было измерять полный дневной свет.

Шаг 2: Начало работы

Для замены задней панели счетчика мы должны сделать новую на основе маркировки старой. Разберите глюкометр и снимите заднюю панель, затем поместите его в планшетный сканер и отсканируйте в свой компьютер.

Шаг 3: Создание новых весов

Sekonic — производитель люксметров, который любезно разместил на своем веб-сайте таблицу преобразования, чтобы использовать ее для преобразования значений из фут-свечки в EV.Просто прочтите значение FC для каждого значения EV и нарисуйте линии и числа на задней панели старого измерителя, чтобы указать новые значения EV.

Используйте свою любимую программу для рисования, чтобы создать новый масштаб поверх старого. Я рекомендую использовать программу, которая позволяет накладывать изображения друг на друга, чтобы изображения старого и нового масштаба не искажались вместе.

Шаг 4: Вставьте и соберите

Распечатайте новую шкалу и наклейте ее на старую. Соберите счетчик и готово!

Шаг 5: Использование измерителя

Чтобы использовать измеритель, вам также понадобится калькулятор экспозиции — замечательный инструмент, созданный Эндрю Лоуном.Этот инструмент преобразует показания EV в комбинацию выдержки / диафрагмы.

Шаги для проведения измерения

1. Поместите или держите измеритель в том же освещении, что и объект
2. Считайте значение EV с измерителя
3. Сдвиньте калькулятор экспозиции так, чтобы светочувствительность пленки ISO вашей пленки указала на значение EV, которое вы читать
4. Считайте значения диафрагмы / выдержки в нижней части калькулятора экспозиции
5. Установите эти значения в камере
6. Стреляйте!

---

Об авторе : Мэтт Бехбергер — 22-летний энтузиаст фотографии из Канады.Эта статья изначально была опубликована здесь.

Превратите свой мобильный телефон в люксметр

Предстоящая Lumu Power не из дешевых, но делает многое.

По мере того, как смартфон становится все более и более распространенным, ему даже удается проникнуть в области нашей жизни, где он может заменить части комплекта, когда-то считавшиеся необходимыми. Яркий тому пример — люксметр.

Давайте посмотрим правде в глаза: с появлением смартфонов фотографы и видеооператоры получили возможность полагаться на свои мобильные устройства во многих вещах, для которых в противном случае им потребовалось бы специальное оборудование.Мобильное кинопроизводство, от внешнего записывающего устройства до самой камеры, действительно меняет наш взгляд на получение этого важного изображения. Вы даже можете использовать свое мобильное устройство в качестве экспонометра. А вот как.

Во-первых, доступны десятки приложений для экспонометров, с помощью которых, используя мощность камеры мобильного устройства, вы можете измерять количество света, падающего на ваш объект. Главным в этом списке является Pocket Light Meter, бесплатное приложение, которое является вашим основным приложением для измерения света, который может как падать, так и отражаться от объекта.Но у него также есть несколько других интересных функций, в том числе точечный замер и функция удержания, которая позволяет заблокировать настройки, чтобы вы могли вернуться к своей камере и ввести их. Затем вы можете отпустить и снова измерить. Или вы можете выбрать функцию LOG, и она сохранит снимок экрана с изображением, на котором вы сделали измерение, вместе с настройками для использования в будущем. Неплохо для бесплатного приложения.

Аналогичен по функциям фотометру. Хотя это не бесплатно, это всего лишь 0,99, и у него есть два разных вида, с помощью которых можно набирать номер на вашем счетчике.Во-первых, это современный режим, который позволяет вам просматривать изображение, на которое вы попадаете, плюс ползунки для регулировки диафрагмы и выдержки. Но если вы относитесь к более классическому стрелку, у него есть скин, который позволяет вам вращать виртуальные шкалы, чтобы вносить изменения. Это все равно что превратить ваш iPhone в старый Sekonic.

Говоря о циферблатах старой школы, Photometer Pro за 0,99 дает вам все профессиональные функции, а также чувствительный дисплей игольчатого счетчика, который движется так же, как настоящий.Photometer Pro может измерять отражение, угол падения, компенсацию экспозиции и даже таймер, который позволяет вам устанавливать время экспозиции до 1/1000 секунды.

На стороне Android есть Lightmeter Free, который предлагает измерение падающего света и измерения отраженного света. Довольно просто, но это бесплатно. Есть много других, в том числе Lumu Light. Так что загляните в свой магазин приложений и выберите тот, который вам подходит.

Оборудование

Но то, что у вас есть соответствующее программное обеспечение, не означает, что вы можете просто измерить свет и настроить шкалы.Это только половина решения. Что касается оборудования, вам понадобится непрозрачный измерительный инструмент, чтобы рассеять свет, когда он попадает в камеру телефона, чтобы получить точные показания окружающей среды. Есть способы сделать это — электронный и физический. Сначала я начну с физического варианта.

Начавшись как проект Kickstarter, Luxi for All — это действительно классное устройство, которое подключается к вашей связке ключей, и когда вам это нужно, вы снимаете его и надеваете на камеру своего телефона, чтобы получить нужные вам расплывчатые показания.Он также поставляется с собственным приложением, предназначенным для максимального использования Luxi. Плюс Luxi for All в том, что его можно использовать как для Android, так и для iPhone, или даже для телефонов с Windows, и даже для планшетов. Стоимость составляет 29,95 долларов, но вы можете получить оригинальный Luxi за 9,95 долларов, если планируете перепрофилировать старый iPhone 5 или iPhone 4.

Вторая — цифровой вариант. Lumu Light подключается к разъему для наушников (если он у вас остался), который преобразует световые данные с цифрового силиконового фотодиода и полусферического диффузора в цифровой аудиосигнал, который приложение Lumu может считывать и преобразовывать в настройки выдержки и диафрагмы.
