Как сделать трансформатор тока своими руками для измерения нагрузки в бытовой сети. Какие материалы и инструменты потребуются для изготовления. Как правильно рассчитать и намотать обмотки трансформатора. Где можно применять самодельный трансформатор тока.
Принцип работы трансформатора тока
Трансформатор тока — это измерительный прибор, который позволяет измерять большие токи, протекающие в силовых цепях. Его принцип действия основан на явлении электромагнитной индукции:
- Первичная обмотка трансформатора включается последовательно в цепь с измеряемым током
- Магнитный поток, создаваемый током в первичной обмотке, наводит ЭДС во вторичной обмотке
- Ток во вторичной обмотке пропорционален току в первичной, но значительно меньше по величине
- К вторичной обмотке подключается измерительный прибор (амперметр)
Таким образом, трансформатор тока позволяет измерять большие токи с помощью стандартных измерительных приборов на небольшие токи.
Материалы и инструменты для изготовления
Для самостоятельного изготовления трансформатора тока потребуются:
- Ферритовое кольцо — сердечник трансформатора
- Медный эмалированный провод двух диаметров — для первичной и вторичной обмоток
- Изоляционная лента
- Паяльник и припой
- Наждачная бумага — для зачистки концов проводов
- Мультиметр — для проверки обмоток
Дополнительно могут понадобиться клеммы или разъемы для подключения измерительных приборов.
Расчет параметров трансформатора тока
Для правильной работы трансформатора необходимо рассчитать количество витков обмоток. Основные формулы для расчета:
- Коэффициент трансформации: K = I1 / I2, где I1 и I2 — токи первичной и вторичной обмоток
- Число витков первичной обмотки: W1 = 1 (для бытовых применений)
- Число витков вторичной обмотки: W2 = K * W1
Например, если нужно измерять ток до 100 А с помощью амперметра на 1 А, коэффициент трансформации будет равен 100. Тогда для первичной обмотки достаточно 1 витка, а вторичная должна содержать 100 витков.
Пошаговая инструкция по изготовлению
Процесс изготовления трансформатора тока своими руками включает следующие этапы:
- Подготовка ферритового кольца — очистка от загрязнений
- Намотка первичной обмотки — 1-2 витка толстого провода
- Изоляция первичной обмотки
- Намотка вторичной обмотки — расчетное количество витков тонкого провода
- Изоляция вторичной обмотки
- Проверка сопротивления и отсутствия замыканий между обмотками
- Подключение выводов обмоток к клеммам/разъемам
При намотке важно следить за равномерностью укладки витков и надежностью изоляции между слоями и обмотками.
Применение самодельного трансформатора тока
Самостоятельно изготовленный трансформатор тока можно использовать для различных измерений в бытовой электросети 220В:
- Контроль потребляемого тока мощными электроприборами
- Измерение нагрузки на отдельных линиях электропроводки
- Выявление утечек тока и неисправностей в сети
- Создание простых систем мониторинга энергопотребления
При подключении трансформатора важно соблюдать правила электробезопасности и не превышать его расчетные параметры.
Преимущества и недостатки самодельного трансформатора
Изготовление трансформатора тока своими руками имеет ряд плюсов и минусов:
Преимущества:
- Низкая стоимость по сравнению с готовыми изделиями
- Возможность подобрать оптимальные параметры под конкретную задачу
- Получение практических навыков в электротехнике
Недостатки:
- Меньшая точность измерений по сравнению с заводскими трансформаторами
- Отсутствие сертификации и гарантии
- Необходимость самостоятельной калибровки
Поэтому самодельные трансформаторы лучше использовать для некоммерческих измерений, не требующих высокой точности.
Меры безопасности при работе с трансформатором тока
При использовании самодельного трансформатора тока важно соблюдать следующие правила безопасности:
- Не размыкать вторичную обмотку под нагрузкой — это может вызвать опасное перенапряжение
- Заземлять вторичную обмотку для защиты от пробоя изоляции
- Не превышать максимально допустимый ток первичной обмотки
- Использовать качественную изоляцию между обмотками
- Периодически проверять состояние изоляции и контактов
Соблюдение этих мер позволит безопасно эксплуатировать самодельный трансформатор тока в бытовых условиях.
Калибровка и проверка точности измерений
Для повышения точности самодельного трансформатора тока рекомендуется выполнить его калибровку:
- Подключить трансформатор к источнику тока известной величины
- Измерить ток во вторичной обмотке калиброванным амперметром
- Рассчитать реальный коэффициент трансформации
- При необходимости скорректировать число витков вторичной обмотки
- Повторить измерения для разных значений тока
Периодическая проверка и калибровка позволят поддерживать приемлемую точность измерений самодельного трансформатора тока.
Измерительный трансформатор тока своими руками
Бывают такие ситуации когда нужно контролировать большие токи в цепях переменного напряжения, например как контролировать ток в цепи сварочного аппарата, где ток достигает А. Для такого контроля отлично подходит трансформатор тока. Этот трансформатор нечем не отличается от обычного трансформатора, по сути это и есть обычный трансформатор с известным отношением витков первичной и вторичной обмотки. На схеме представлен пример трансформатора тока с током в первичной обмотке 6А, на выходе этого трансформатора напряжение 6В. Принцип работы такого трансформатора прост и рассчитывается все довольно просто 1.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Токовая защита нулевой последовательности своими руками
- Трансформатор тока и напряжения – советы электрика
- Как сделать трансформатор своими руками? (видео)
- Расчет трансформатора тока
- Причины, почему нельзя размыкать вторичную обмотку трансформатора тока
- Трансформаторы тока и напряжения
- Измерительные трансформаторы тока: особенности конструкции
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение трёхфазного счетчика через трансформаторы тока.
Токовая защита нулевой последовательности своими руками
Измерительные трансформаторы тока и напряжения применяются на промышленных предприятиях, в линиях электропередач для контроля различного электрического оборудования.
Аварийность высоковольтных измерительных трансформаторов контролируется соответствующими системами. С их участием ведется учет потребления электричества.
Что собой представляют измерительные трансформаторы напряжения и тока, назначение и принцип действия установок будет рассмотрено далее. Высоковольтное измерительное оборудование включает в себя два типа устройств. В эту категорию устройств входят:. Первая категория приборов предназначена для работы вольтметров, фазометров, реле соответствующих типов.
В область работы измерительных трансформаторов тока входит осуществление функционирования амперметров и прочего подобного оборудования. Представленные типы измерительных трансформаторов производятся с номинальной мощностью от 5 до нескольких сот ВА. Измерительные трансформаторы тока и напряжения предназначены для совместной работы с вольтметрами на В и амперметрами А. Измерительными преобразователями тока выполняется несколько особых функций. К ним подключаются установки, которые выполняют измерение работы оборудования в разных режимах.
Вторичные цепи заземляются во всех трансформаторах в одной точке. При повреждении изоляции монтаж измерительных трансформаторов позволяет предотвратить перегрузку вторичного контура.
Измерительные трансформаторы постоянного тока, переменного тока представляют собой высоковольтный агрегат. Прибор нормально функционирует только при выполнении правил по эксплуатации, требований охраны труда.
Персонал знакомится со всеми установленными нормами, в каком режиме производится обслуживание, испытание измерительного оборудования.
Сотрудники допускаются до работы с трансформатором только после полного инструктажа. Персонал должен знать, при каких условиях производится испытания, осмотр, поверка и ремонт измерительных трансформаторов.
Потребуется произвести ее замену. Сердечник перегревается. Нормальный режим работы нарушается. В процессе постоянных перегрузок трансформатору становится невозможно выполнять возложенные на него действия. Работает в этом случае неправильно и первичная обмотка.
Здесь появляется замыкание. Это также приводит к замене контура. Чтобы переключить в процессе испытаний в схеме при подведенном электрическом токе, предварительно вторичную катушку закорачивают. Измерительные выпрямители и трансформаторы тока нуждаются в проверке погрешности. В ходе испытательного процесса к агрегату присоединяется аналогичное оборудование. При монтаже важно, чтобы при поверке техники применялся образцовый, исправный трансформатор тока.
Испытание оборудования определяет не только погрешность, но и ряд других показателей. В ходе поверки вычисляется коэффициент трансформации, производится техническое освидетельствование качества изоляции контуров, состояние сердечника. Исследуется вопрос о том, выполняется ли установкой возложенные на нее функции, соответствует ли полярность обмоток заданным производителем характеристикам.
При проведении технического освидетельствования соответствия оборудования нормативным требованиям производится контроль вторичных цепей. В случае выявления отклонений, дефектов, требуется замена комплектующих. В зависимости от назначения аппаратура должна демонстрировать заявленные производителем характеристики. Измерительные трансформаторы напряжения применяются для понижения напряжений первичного контура с уровня , 40, 6, 10 кВ и т. Таким трансформаторам доступно выполнять ряд функций:.
По принципу функционирования измерительные трансформаторы напряжения приближаются к режиму холостого хода.
Установки работают с постоянным и переменным током, которые соответствуют назначению. Мы уже писали про трансформаторы НТМИ, подробнее читайте здесь. Конструкция приборов измерительного типа схожа на обычные силовые разновидности оборудования. Агрегат имеет первичную и вторичную одну или несколько обмотки. Активная часть включает в себя серечник из специальной электротехнической стали.
Материал набран в виде пластин определенной конфигурации. Первичный контур имеет большее количество витков, чем на вторичной катушке. На него подается напряжение от сети. К выводам вторичной обмотки подсоединяется ваттметр или иное подобное измерительное оборудование. Оно характеризуется высоким сопротивлением. Поэтому в ходе нормальной работы по вторичной обмотке подается ток с малым значением. На выходе устройство может коммутироваться с различными реле, вольтметром, ваттметром.
Принцип действия системы похож на работу силового оборудования. Работа производится с переменным значением электрического тока.
Чтобы преобразовать его в постоянную величину, используется в конструкции выпрямитель. Перед монтажом, запуском в эксплуатацию производится испытание представленного оборудования. При измерениях выполняется изучение режимов работы поверяемых агрегатов, а также контроль изоляционных слоев.
В измерительном процессе применяется соответствующая техника. Поверка производится в условиях производства оборудования. После монтажа также необходимо производить соответствующую оценку работы оборудования заявленным характеристикам. Если будут выявлены отклонения, выполняется ремонт измерительных трансформаторов. Периодически в соответствии с условиями эксплуатации производится техническое обслуживание агрегата. На это влияет тип конструкции. Соответствующее обслуживание аппаратуры позволяет избежать сбоев в работе системы, непредвиденных поломок, остановок в работе.
Установкой, обслуживанием представленной техники имеет право заниматься только квалифицированный персонал. В противном случае это будет небезопасно для сотрудников.
Неправильное обслуживание приводит к нарушению работы техники. Рассмотрев особенности измерительных преобразовательных приборов, можно понять их отличие, особенности эксплуатации и обслуживания. Это поможет подобрать оборудование, необходимое для обеспечения соответствующих потребителей электрическим током заданного значения. Измерительный трансформатор тока — это устройство, предназначенное для контроля и измерения напряжения, тока, фазы электрического сигнала в контролируемой цепи.
Он применяется только в тех случаях, когда нет возможности использовать стандартные приборы для определения величины различных показателей. Этот полезный прибор можно купить по сравнительно небольшой цене или изготовить своими руками. Перед тем как определить, для чего нужен трансформатор тока, необходимо подробно изучить его устройство, назначение, разновидности и основные преимущества. Вся эта информация поможет выбрать максимально эффективную модель для каждой конкретной установки.
Измерительный трансформатор используется не так часто, как другие виды этого прибора.
Это обусловлено его узкой направленностью, которая позволяет максимально качественно выполнять возложенную на него функцию. Назначение трансформатора тока может быть разнообразным. Наиболее часто используют устройства такого типа в следующих целях:.
Устройство токового трансформатора отличается своей простотой и доступностью. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок. Прибор включает в себя следующие составные части:. Технические характеристики всех измерительных трансформаторов тока описываются несколькими основными параметрами.
Они обязательно указываются в паспорте устройства или другой прилагаемой документации. Специалисты рекомендуют по этим показателям выбирать модель прибора, которую мастер может установить на ту или иную конструкцию. Главные параметры:. Для того чтобы лучше понять принцип действия и назначение трансформаторов тока, необходимо рассмотреть все достоинства и недостатки этого устройства.
Положительных сторон намного больше, поэтому приборы пользуются популярностью у потребителей.
Несмотря на большое количество достоинств, у измерительных трансформаторов есть и несколько недостатков.
Их обязательно нужно брать во внимание перед покупкой устройства и началом его использования. В противном случае можно столкнуться с различными трудностями, которые осложнят работу прибора и увеличат вероятность возникновения поломок.
Измерительные токовые трансформаторы выпускаются различных типов. Все они имеют одно и то же назначение, но отличаются составными элементами и принципом действия. Каждая разновидность применяется для достижения определённых целей, что позволяет выбирать оптимальный вариант для каждого случая.
Трансформатор тока и напряжения – советы электрика
Бывают в жизни ситуации, когда нужен трансформатор для конкретных случая. К примеру, сгорел сетевой тр-р в любимом приемнике, а такого для замены нет, и возможности достать аналогичный нет. Зато есть всевозможные другие тр-ры от старой техники, которые валяются без дела, вот их можно попробовать использовать как доноров или же самому переделать под конкретные параметры.
Далее мы расскажем, как сделать трансформатор своими руками в домашних условиях, предоставив все необходимые расчетные формулы и инструкцию по сборке. Трансформатор — название слова происходит от латинского transformare, что в переводе означает превращать. Общепринятое определение для него следующее: трансформатор — это устройство, которое, используя явление электромагнитной индукции, способно изменять амплитуду напряжения без изменения формы и частоты сигнала. Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения.
Датчик тока PPAS Измерительный трансформатор тока, 0,04А. Дежурный блок питания своими руками. Простая схема. (PCBWay) — YouTube .
Как сделать трансформатор своими руками? (видео)
Большинство электронных устройств для своей работы нуждаются в определённом типе питания, отличающегося от поступающего из промышленной сети. Одним из видов таких устройств является тороидальный трансформатор.
Прибор нашёл широкое применение в различных областях энергетики, электроники и радиотехники. Наиболее часто трансформаторы используются в электрических сетях и в блоках питания всевозможной электронной техники. Трансформатор — название слова происходит от латинского transformare, что в переводе означает превращать. Общепринятое определение для него следующее: трансформатор — это устройство, которое, используя явление электромагнитной индукции, способно изменять амплитуду напряжения без изменения формы и частоты сигнала. Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения. Такие трансформаторы называют понижающими или повышающими. При этом следует отметить, что существуют и такие приборы, которые оставляют величину синусоидального сигнала без изменения, они называются гальваническими или дроссельными. Трансформатор в своей конструкции имеет две или более обмотки с индуктивной связью.
Расчет трансформатора тока
В схемах измерения тока как при непосредственном включении приборов, так и при включении их через измерительные трансформаторы тока применяют только амперметры.
Схемы включения амперметров через трансформаторы тока показаны на рис. Трансформатор тока обеспечивает погрешность измерения, соответствующую его классу точности только при измерении тока в определенном диапазоне, причем сопротивление нагрузки во вторичной обмотке не должно превышать заданного значения. Так, класс точности трансформаторов тока типа ТС-0,5 при сопротивлении нагрузки 1,6 Ом будет 1,0.
Расчет on-line трансформатора тока. Оглавление :: Поиск Техника безопасности :: Помощь.
Причины, почему нельзя размыкать вторичную обмотку трансформатора тока
Без электроснабжения невозможно представить нашу жизнь. Чтобы электрическая система работала без сбоев или не пришла в негодность из-за неисправности в кабеле или в силовом оборудовании, её параметры необходимо контролировать, замерять. Диагностика, заключающаяся в проведении электрических измерений, способна выявить причины сбоев и вовремя устранить их. Для этого применяются приборы, измеряющие величины токов, напряжений, мощности.
Но если в электроустановках с низким напряжением возможно подключение измерительных приборов напрямую, непосредственно к измеряемому узлу, то в высоковольтных цепях проблематично отследить параметры без применения измерительных трансформаторов. В электроустановках напряжение доходит до кВ и выше, а токи устанавливаются в десятки килоампер и более.
Трансформаторы тока и напряжения
Что за измерительный трансформатор? Я вот думал трансформатор это когда изменяется сила тока и напряжение. А как трансформатор может измерять? Если нужно измерить большие токи, применяют понижающие трансформаторы тока. При протекании тока через первичную обмотку, наводится ток во вторичной, но он меньше как раз на коэффициент трансформации реального тока. Вторичная обмотка замкнута через измерительный прибор. Если разомкнуть ее под нагрузкой, ток резко увеличится, и результат мы видим на фото.
Одновитковые и многовитковые трансформаторы тока. Тема сегодняшней статьи познакомит Вас с одновитковыми и многовитковыми.
Измерительные трансформаторы тока: особенности конструкции
Ранее я уже объяснял что такое коэффициент трансформации ТТ , сейчас же в продолжении- объясню принцип действия ТТ и его устройство. Речь буду вести о ТТ на 0,4кВ, то есть что применяются допустим в трехфазных щитах учета с пятиамперными счетчиками электроэнегрии. Видео не редактировал и ничего не обрезал, дубль был один и единственный, поэтому местами может показаться немного затянутым, но- судить вам, дорогие друзья!
Кроме трансформаторов, питающих электрооборудование, есть устройства, которые используются для измерения тока. Это трансформаторы тока ТТ. Эти приборы отличаются от обычных электротрансформаторов, в которых режим холостого хода разомкнутые вывода вторичной катушки является нормой. Если вторичную обмотку трансформатора тока ТТ разомкнуть, то устройство может выйти из строя. Трансформатор тока — это небольшой электротрансформатор, обычно мощностью 5Вт, в котором первичная катушка намотана толстым проводом или шиной.
Трансформатор тока ТТ — статическое электромагнитное устройство, где первичная обмотка подсоединена к источнику питания, а вторая — к измерительным или защитным аппаратам, обладающим малым сопротивлением. Преобразователи широко применяются для измерения величины тока и в агрегатах релейной защиты энергетических систем.
Мощные электротехнические установки могут работать с напряжением несколько сот киловольт, при этом величина тока в них может достигать более десятка килоампер. Естественно, что для измерения величин такого порядка не представляется возможным использовать обычные приборы. Даже если бы таковые удалось создать, они получились бы довольно громоздкими и дорогими. Помимо этого, при непосредственном подключении к высоковольтной сети переменного тока повышается риск поражения электротоком при обслуживании приборов. Избавиться от перечисленных проблем позволило применение измерительных трансформаторов тока далее ИТТ , благодаря которым удалось расширить возможности измерительных устройств и обеспечить гальваническую развязку.
Схема подключения трансформатора тока предполагает использование первичной и вторичной обмотки с учетом коэффициента относительной погрешности. Двойное замыкание — это достаточно частая аварийная ситуация на подстанциях, которые уже не выдерживают прикладываемой к ней нагрузке. Это связано с тем, что количество потребителей и уровень мощности с каждым годом растет, а энергоснабжение замену подстанций и линий не проводит.
Трансформатор тока своими руками

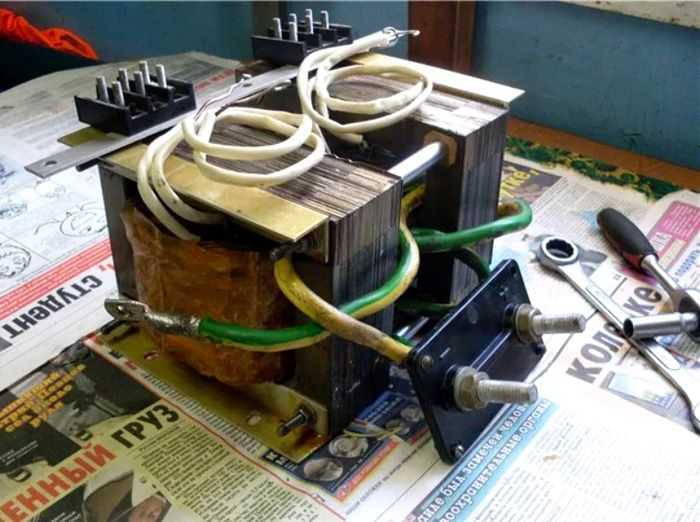

Трансформатор — это устройство, которое представляет собой сердечник с двумя обмотками. На них должно быть одинаковое количество витков, а сам сердечник набирается из электротехнической стали. На входе устройства подаётся напряжение, в обмотке появляется электродвижущая сила, которая создаёт магнитное поле. Через это поле проходят витки одной из катушек, благодаря чему возникает сила самоиндукции.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как сделать трансформатор своими руками? (видео)
- Трансформатор тока и напряжения – советы электрика
- Электронщик
- Подключение счетчика через трансформаторы тока своими руками
- Датчик тока (самодельный)
- Устройство и принцип работы трансформатора тока
- Расчет трансформатора тока
- Высокочастотный трансформатор своими руками
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение трёхфазного счетчика через трансформаторы тока.
Как сделать трансформатор своими руками? (видео)
В схемах измерения тока как при непосредственном включении приборов, так и при включении их через измерительные трансформаторы тока применяют только амперметры. Схемы включения амперметров через трансформаторы тока показаны на рис. Трансформатор тока обеспечивает погрешность измерения, соответствующую его классу точности только при измерении тока в определенном диапазоне, причем сопротивление нагрузки во вторичной обмотке не должно превышать заданного значения. Так, класс точности трансформаторов тока типа ТС-0,5 при сопротивлении нагрузки 1,6 Ом будет 1,0.
При увеличении сопротивления нагрузки до 3 Ом класс точности снижается до 3,0, а при включении во вторичную обмотку нагрузки сопротивлением 5 Ом становится равным 10,0. Сопротивления при составлении реальной схемы могут быть оценены приблизительно следующим образом.
Суммарное сопротивление контактных соединений Rк может быть принято равным 0,05 — 0,1 Ом.
Сопротивление прибора Z может быть найдено в справочнике, указано в паспорте прибора или на его шкале. Схемы включения амперметров через трансформатор тока: а — простая, б — с промежуточным трансформатором, в — для измерений токов, превышающих номинальный ток трансформатора, г — с промежуточным трансформатором, по с несколькими амперметрами, д — с выключателем амперметра, с — в трехфазной цепи тремя амперметрами, ж — то же с одним амперметром с переключателем.
Наиболее простая и распространенная схема измерения тока с трансформатором в цепи приведена на рис. Класс точности трансформатора выбирают но классу точности измерительного прибора в соответствии с табл. В измерительной схеме на рис. Найдем измеренный ток. При дистанционном измерении тока, когда длина соединительных проводов между трансформатором тока и амперметром превышает 10 м, или для одновременного повторения показаний в разных местах во вторичную обмотку трансформатора тока требуется включить нагрузку, сопротивление которой превышает допустимое значение.
В этом случае используют схемы, приведенные на рис. В первом случае сопротивление нагрузки вторичной обмотки промежуточного трансформатора может быть увеличено до 30 Ом, а во втором — до 55 Ом. Для определения тока с помощью этой схемы необходимо значение тока умножить на коэффициент трансформации промежуточного трансформатора тока.
Если при проведении испытаний в установках до В возникает необходимость переключений во вторичной цепи трансформатора тока, то следует применять схему, изображенную на рис. После замыкания вторичной обмотки трансформатора можно производить необходимые переключения в точках 3 и 4 схемы.
Вторичная обмотка при всех переключениях замкнута через контакт выключателя, подключенный к точкам 1 и 2. Переключения в главной цепи трансформаторов тока производят только при снятом напряжении. Для измерения тока, превышающего номинальный ток одного трансформатора тока, можно применять схему, приведенную на рис.
Трансформаторы тока T1 N и T 2N включены так, что по первичным обмоткам протекает только половина тока I. Вторичные обмотки этих трансформаторов включены в первичную обмотку промежуточного трансформатора T 3 N, измеряющую сумму вторичных токов трансформаторов T 1 N и T2N, а амперметр — во вторичную обмотку промежуточного трансформатора.
Первичная обмотка промежуточного трансформатора должна быть рассчитана на сумму вторичных токов трансформаторов T 1 N и T2N. Иногда при испытаниях возникает необходимость измерять ток в трехфазных трех и четырехпроводных сетях. В трехпроводных трехфазных цепях без нулевого провода для измерения тока каждой фазы используют измерительные схемы с двумя трансформаторами тока рис. При испытаниях трехфазных электрических машин для измерения тока в фазах чаще используется модификация этой схемы, отличающаяся наличием переключателя S1 рис.
Переключатель позволяет применять только один амперметр и уменьшить погрешность измерения тока в фазах за счет исключения разницы в показаниях приборов в пределах их класса точности. Контакты этого переключателя должны обеспечивать безобрывное переключение вторичных цепей трансформаторов тока.
Искать в Школе для электрика:.
Трансформатор тока и напряжения – советы электрика
Одновитковые трансформатоьры тока имеют 2 разновидности:без собственной первичной обмотки; с собственной первичной обмоткой. Одновитковые трансформаторы тока, не имеющие собственной первичной обмотки, выполняются встроенными, шинными или разъемными. Встроенный трансформатор тока представляет собой магнитопровод с намотанной на него вторичной обмоткой. Он не имеет собственной первичной обмотки. Ее роль выполняет токоведущий стержень проходного изолятора. Трансформатор тока ТПЛ 1 — сердечник Р; 2 — сердечник класса 0,5; 3 — литой корпус; 4 — выводы первичной обмотки; 5 — выводы вторичных обмоток; 6 — крепежный уголок; 7 — заземляющий болт; 8 — паспортный щиток; 9 — предупредительная табличка. Собственная первичная обмотка ТТ — токоведущий стержень проходного изолятора шина.
Мощность сердечника трансформатора своими руками по габаритам ватт. На обмотке сети ток / = 0,78 ампера. Плотность.
Электронщик
Большинство электронных устройств для своей работы нуждаются в определённом типе питания, отличающегося от поступающего из промышленной сети. Одним из видов таких устройств является тороидальный трансформатор. Прибор нашёл широкое применение в различных областях энергетики, электроники и радиотехники. Наиболее часто трансформаторы используются в электрических сетях и в блоках питания всевозможной электронной техники. Трансформатор — название слова происходит от латинского transformare, что в переводе означает превращать. Общепринятое определение для него следующее: трансформатор — это устройство, которое, используя явление электромагнитной индукции, способно изменять амплитуду напряжения без изменения формы и частоты сигнала. Трансформатор — это электротехнический прибор, с помощью которого происходит уменьшение или увеличение переменного электрического напряжения.
Подключение счетчика через трансформаторы тока своими руками
Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.
Главная Каталог самоделки Дизайнерские идеи Видео самоделки Книги и журналы Обратная связь Лучшие самоделки Самоделки для дачи Приспособления Автосамоделки Электронные самоделки Самоделки для дома Альтернативная энергетика Мебель своими руками Строительство и ремонт Для рыбалки и охоты Поделки и рукоделие Самоделки из материала Самоделки для компьютера Cупергаджеты Другие Материалы партнеров 5 новых самоделок! Перевел размеры, попробовал, вот, что получилось. Подробнее
Что за измерительный трансформатор?
Датчик тока (самодельный)
Тема в разделе » Электрооборудование, электромонтаж «, создана пользователем Сэмэн , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Датчик тока самодельный Тема в разделе » Электрооборудование, электромонтаж «, создана пользователем Сэмэн , Регистрация:
Устройство и принцип работы трансформатора тока
Импульсный, он же высокочастотный, трансформатор — это отдельный вид трансформаторов, который может работать с очень короткими импульсами тока и напряжениями на входе, обеспечивая при этом минимальный уровень искажения выходных импульсов.
Чисто технически ничего не меняется, в составе высокочастотного трансформатора, также как и в силовом, имеются:. Первичная обмотка, которая представляет собой катушку индуктивности. Сердечник, который позволяет равномерно распределить возникающую магнитную индукцию. Вторичная обмотка, в которой из-за магнитной индукции первой катушки возникает ток. Если так разобраться, и силовой, и импульсный трансформатор работают только с переменными токами.
Трансформатор тока имеет несколько разновидностей. Классификация происходит по числу коэффициентов, ступеней трансформации.
Расчет трансформатора тока
Изготовить самодельный трансформатор — это стоящее дело, чтобы не тратить деньги на покупку трансформаторов. Провод возьмем российский, у него прочнее изоляция. От старых катушек провод используется, если нет повреждения изоляции. Для изоляции подойдет бумага, пленка ФУМ.
Высокочастотный трансформатор своими руками
ВИДЕО ПО ТЕМЕ: токовый измерительный трансформатор
youtube.com/embed/Tz8SwKZdNf8″ frameborder=»0″ allowfullscreen=»»/>Тренды Новинки Мой канал Блог Rutube. Подписывайтесь на наши соцсети. Скачивайте наши приложения. Вход для партнеров.
Для защиты от ЭМИ магнитопровод заземляется на грязную землю прибора Для проверки и отладки прибора все трансформаторы тока установил на одной линии питания эл. Пока что отображаются условные единицы преобразования АЦП Какие недостатки такой конструкции трансформатора?
Расчет on-line трансформатора тока. Оглавление :: Поиск Техника безопасности :: Помощь. Хочу обратить Ваше внимание на то, что напряжение на выходе трансформатора тока будет двуполярным даже если в измеряемой цепи протекает пульсирующий однополярный ток. Трансформатор не может передавать постоянное напряжение. Он передаст на выходную обмотку только переменную составляющую измеряемого тока. Еще одно замечание.
Трансформатор тока ТТ — статическое электромагнитное устройство, где первичная обмотка подсоединена к источнику питания, а вторая — к измерительным или защитным аппаратам, обладающим малым сопротивлением.
Преобразователи широко применяются для измерения величины тока и в агрегатах релейной защиты энергетических систем. Они обеспечивают полную безопасность проведения измерений в высоковольтных линиях. При работе трансформатора тока вторичная обмотка всегда находится под нагрузкой, сопротивление которой регулируется требованиями к точности коэффициента трансформации.
ac — Насколько безопасен трансформатор тока
спросил
Изменено 4 года, 2 месяца назад
Просмотрено 3к раз
\$\начало группы\$
Я признаю, что строка темы указывает на вопрос в стиле «длина строки», но я надеюсь сделать его более конкретным ниже.
У меня есть «трансформатор тока» (ТТ), приобретенный как часть энергомонитора Efergy. Похоже, что это феррит с разъемным сердечником, который замыкается вокруг первичной обмотки (под напряжением) с большим количеством витков на вторичной обмотке. Вторичный имеет 2,5-мм аудиоразъем для сэмплирования. Я предполагаю, что внутри пластикового корпуса мини-ТТ есть резистор, обеспечивающий падение напряжения на нем (облегчающий выборку).
Провода для подключения мини-КТ не обрезаются, он просто подключается к одному проводу под напряжением. Провод под напряжением имеет среднеквадратичное значение 240 В переменного тока и несет ток в несколько десятков ампер в домохозяйство.
Безопасно ли прикасаться ко всем разъемам аудиоразъема, когда мои ноги касаются земли, а мини-КТ прикреплен к проводу переменного тока, который в настоящее время потребляет ток?
Изменится ли совет предыдущего предложения, если я уменьшу соотношение вторичных витков с 1:2000 (я не знаю, верно ли это число, я только предполагаю) до 1:10 или 1:1?
- переменный ток
- трансформатор
- трансформатор тока
\$\конечная группа\$
10
\$\начало группы\$
Есть два способа получить разряд от такой установки:
- Подключение к цепи под напряжением.
Это маловероятно, так как может произойти пробой изоляции проводника под напряжением, ТТ и изоляции провода ТТ. - Удар от высокого напряжения, генерируемого ТТ во время измерения. Теоретически это возможно на ТТ с разомкнутой цепью, когда в первичной обмотке протекает значительный ток. На практике это не кажется большой проблемой для небольших ТТ. Чтобы получить разряд, вам нужно коснуться обоих терминалов одновременно. Ударный ток будет течь от терминала к терминалу через ваше тело, а не на землю (через ваши ноги, упомянутые в вопросе).
Это маловероятно, так как может произойти пробой изоляции проводника под напряжением, ТТ и изоляции провода ТТ.Безопасно ли прикасаться ко всем разъемам аудиоразъема, когда мои ноги касаются земли, а мини-КТ прикреплен к проводу переменного тока, который в настоящее время потребляет ток?
Босые ноги? Нет, не безопасно для любой работы вблизи сети. Вы должны носить приличную рабочую обувь.
\$\конечная группа\$
1
\$\начало группы\$
Небезопасно предполагать, что трансформатор тока имеет ВНУТРЕННИЙ нагрузочный резистор.
Дело не в напряжении между трансформатором тока и землей. Это очень маловероятно, если только не произойдет серьезного пробоя изоляции как кабеля, который вы контролируете, так и трансформатора тока.
РИСК связан с напряжением, генерируемым ненагруженным трансформатором тока, воспринимающим значительный ток. А «десятки ампер» вполне квалифицируется как «значительный ток».
Если не доказано обратное, ВСЕГДА можно с уверенностью предположить, что оголенный выход трансформатора тока ОПАСЕН.
\$\конечная группа\$
\$\начало группы\$
Необходимо учитывать:
При условии, что измеряется сетевой ток (скажем, от настенной розетки), изоляция/корпус трансформатора тока должны быть рассчитаны на блокировку значительно выше линейного напряжения. (230 В или 110 В среднеквадратичное значение). В этом случае прикосновение к вторичной обмотке трансформатора тока должно быть безопасным, так как она будет хорошо изолирована от сетевого напряжения.
Предполагая, что соотношение витков на вторичной стороне достаточно велико, ток во вторичной обмотке будет небольшим, как и напряжение на нагрузочном резисторе.
В большинстве «готовых» трансформаторов тока (см. ниже) вы не можете изменить количество вторичных витков, поэтому диапазон выходного напряжения фиксирован для заданного диапазона входного тока и обычно составляет <5 В.
Если вы делаете свой собственный трансформатор, вам необходимо правильно спроектировать коэффициент.
\$\конечная группа\$
3
\$\начало группы\$
ТТ может стать небезопасным, если нагрузочный резистор на вторичной обмотке разомкнется. Выходное напряжение попытается подняться до небес, но насыщение сердечника трансформатора ограничит это. Дополнительный нагрев сердечника может привести к опасным температурам, несмотря на то, что ток нагрузки ниже номинального значения трансформатора тока.
На самом деле вы можете перегреть ТТ без перегорания предохранителя. Следует принять меры предосторожности, чтобы избежать этой потенциальной угрозы безопасности.
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Как ограничить ток для трансформатора?
спросил
Изменено 1 год, 11 месяцев назад
Просмотрено 962 раза
\$\начало группы\$
Итак, я наматывал и разматывал, все, чтобы получить правильный ток, но это не очень хорошо, поэтому я хотел бы знать, как я могу ограничить ток, поступающий на первичную сторону моего трансформатора, поскольку коэффициент обмотки 1:2, 160 витков на первичной стороне и 320 на вторичной, я подаю 80В на первичку, но сопротивление обмотки всего 4 Ом. Я хотел бы знать, как я могу подавать 80 В на первичную обмотку и ограничивать ток до 1 или 2 ампер, чтобы получить 160 В на вторичной обмотке.
Я почти уверен, что напряжение на первичной обмотке упадет, так как сопротивление такое маленькое, и я беспокоюсь, что это также сделает выходное напряжение меньше, чем мне нужно…
Я почти уверен, что резистор, включенный последовательно с первичной обмоткой, приведет к разделению напряжения? Что тоже плохо. У меня не так много проводов для намотки, не могли бы вы помочь мне с решением? Подойдет ли последовательный резистор?
Да и частота 60Гц
Вы можете измерить индуктивность обмотки, но предположим, что она равна 10 генри. Реактивное сопротивление=2. * Пи. *ф*л
Pi=3,14159
F= 60 Гц
L = 10 генри
Таким образом, реактивное сопротивление = 2 * 3,14159 * 60 * 10 = 3769 Ом
Относится ли это к источнику переменного тока прямоугольной формы с частотой 60 Гц?
- ток
- трансформатор
- сопротивление
- обмотка
- падение напряжения
\$\конечная группа\$
6
\$\начало группы\$
частота 60 Гц
и
Подаю 80В на первичку
и
160 витков на первичной стороне
Чтобы избежать избыточного тока в вашей первичной обмотке, вам, вероятно, потребуется больше витков.
Типичный стандартный сетевой трансформатор среднего размера, используемый в старомодных бытовых товарах, может иметь достаточную магнитную проницаемость, чтобы произвести 10 мкГн за один виток, и, учитывая, что индуктивность пропорциональна квадрату витков, 160 витков дадут около 256 мГн индуктивности намагничивания.
При частоте 60 Гц полное сопротивление составляет около 96,5 Ом, а при напряжении питания 80 В ток намагничивания составит около 829 мА (среднеквадратичное значение). Первичный RMS-виток будет около 133 (обратите внимание)
Это может быть слишком большой ток и вызвать проблемы с насыщением сердечника (следует избегать).
Довольно стандартный сетевой трансформатор на 230 вольт среднего класса может иметь индуктивность намагничивания около 10 генри и иметь около 1000 витков на первичной обмотке. Ток от 230 вольт будет около 60 мА, и, следовательно, напряженность магнитного поля будет 1000 x 60 мА = 60 ампер-витков RMS.
Итак, ваш трансформатор (при прочих равных условиях) выглядит более чем в два раза больше витков ампер и может насытить.
Вам определенно нужно заняться математикой.
\$\конечная группа\$
\$\начало группы\$
Вам нужно выяснить, что будет делать ваш сердечник с точки зрения вольт на виток или вольт на обмотке. Это ограничено насыщенностью и является абсолютным пределом.
Есть два способа сделать это: измерение и расчет. Не зная уровня насыщения ядра, его можно проще и точнее измерить.
При ненагруженной вторичной обмотке трансформатора измерьте кривую V/I для первичной обмотки. Если у вас есть источник переменного напряжения, такой как Variac, или функциональный генератор и усилитель, тогда отлично. Если нет, вы можете использовать резисторы последовательно, чтобы понизить напряжение от источника высокого напряжения. Лампы накаливания являются хорошими резисторами для этой цели. Вам не нужно знать, что такое сопротивление, просто ограничьте ток в трансформаторе и измерьте потребляемый ток и напряжение трансформатора.
