Характеристики самонесущего провода по СИП: описание, виды, применение

Сип кабель характеристикиПровод СИП представлен в виде жгута с изолированными фазными жилами, скрученными несущей нулевой. Изолирующим материалом служит полиэтилен. Он устойчив к солнечным лучам и внешним воздействиям. Кабель выполнен из алюминия либо его сплава. Внутри проходит сердечник с проволокой. Самонесущие провода используют для освещения, когда значение напряжения не превышает 1000 В.

Плюсы конструкций

Монтаж электросети осуществляется с мощью трёх систем: голая нейтраль, изолированная нейтраль и самонесущая конструкция. Сиповские электропровода — альтернатива оголенным аналогам, которые крепятся на изоляторах. Их плюс заключается в дешевом эксплуатационном обслуживании, стабильных параметрах при передаче электроэнергии. Другие преимущества кабеля сип:

  • Сип
    устойчивость относительно воздействия атмосферных осадков;
  • лёгкий монтаж;
  • снижение реактивных потерь в 3 раза;
  • снижение процента возврата электроэнергии из-за незаконных подключений;
  • для любых условий эксплуатации предусмотрен определённый тип провода.

Жилы СП распределяются от трансформатора 10/0,4 кВ, построенного с применением самонесущих изолированных проводов. Система требует установки деревянных опор. Её разработали финские компании в 60-х годах. Она считается альтернативой стандартным неизолированным проводам, которые подвешиваются на тросы.

Финские сети основаны на системе СИП, состоящей из трёх изолированных фазных жил, намотанных вокруг несущего неизолированного провода. Сама изоляция проводится с помощью полиэтилена низкой плотности марки LDPE либо полиэтилена сшитого марки XLPE. Чтобы подвесить такие изделия, используют крюки с зажимами. Линии монтируют на деревянные опоры.

Кабель сип

Последние элементы предварительно пропитывают защитным веществом. Для них характерны некоторые особенности:

  • применение в электрической сети более 100 лет;
  • превышение срока службы над нормативным периодом.

Принципы классификации

На текущий период в России сети 0,4 кВ выполняют 3-хфазными, четырёхпроводными. В самой линии рассчитывается до 5 жил, намотанных вокруг несущего алюминиевого проводника. Несущий элемент применяется в качестве нейтрального кабеля. Он может быть:

  • Сип кабельголым;
  • изолированным.

Нейтральный кабель заземлён. Некоторые конструкции СИП не имеют несущего провода. В их состав входят 4 изолированные жилы. Риск их схлёстывания отсутствует.

Технические характеристики СИП кабеля:

  • уменьшенная ширина просеки;
  • в населённом пункте обустраивается меньшая полоса отчуждения земли;
  • снижение эксплуатационных расходов до 80%;
  • проблемно незаконно подключиться к сети с целью кражи электричества.

По ГОСТу, в основе классификации СИП лежат несколько факторов, включая степень герметизации и защиты, значение напряжения. Под СИП-1 подразумевается неизолированная нулевая несущая жила. Разновидность СИП-2 может расшифровываться как жила несущая с нулём и изоляцией.

Провод сип

Описание других видов:

  1. СИП-3. Есть защитная изоляция. Напряжение сети колеблется между 6 кВ и 35 кВ.
  2. СИП-4. Система без жилы с нулём.
  3. СИПг. Наличие герметизации.
  4. СИПн. Не распространяется горение.

Описание марок

Расшифровка конструкций зависит от материала, из которого они изготовлены. В СИП-1 предусмотрены одинаковые жилы фазного вида. Нулевая жила оголена, а в изделии с маркировкой «н» — изолированная.

Сип 4 СИП-2 изготовлен по аналогичной технологии. В таких моделях изоляция представлена в виде сшитого полиэтилена. Температура равняется 130 градусам. СИП-3 — это одна жила со стальным сердечником. Конструкция используется в воздушных ЛЭП, где мощность не превышает 35 кВ. В марках 4 и 5 ноль отсутствует. Если в обозначениях используется буква «н», в состав кабеля входит алюминиевый сплав.

Чтобы создать отвод от ЛЭП к жилому строению, необходимо узнать, как расшифровать марку, какие для неё характерны свойства. В некоторых случаях специалисты используют разные провода, включая СИП-2х16. Последнее число обозначает минимальное сечение.

Для систем характерны общие свойства:

  1. Температура эксплуатации в среднем колеблется в пределах -60-+50 градусов. Кабель используется в умеренном и холодном климате. Его можно монтировать при температуре -10 градусов.
  2. Эксплуатация — 5 лет, а заявленная — 40 лет.
  3. Сечение находится в пределах 16−150 кв. мм.
  4. Провод может подвергаться механическим нагрузкам.

Провод сипЧтобы рассчитать прочность, рекомендуется определить вес жил, который оказывает вертикальную нагрузку. Специалисты определяют значение веса, используя специальную таблицу. Каждая марка провода имеет свой вес. Для ввода в здание допустимая мощность не рассчитывается. Это объясняют специалисты тем, что минимального размера достаточно с запасом. На маркировке cbg есть следующие обозначения:

  • 1 цифра: тип кабеля;
  • 2 цифра: число жил, сечение.

Свойства систем

Впервые понятие СИП появилось во Франции в 50-х годах. Через 30 лет его начали применять в России. Система содержит в себе 1 несущую алюминиевую нейтраль. В конструкцию входят алюминиевые фазные проводники с изоляцией (1−4 шт.). Они закручены вокруг нейтрали.

Система включает в себя отечественные марки СИП-1,2 и аналог финских производителей АМКА. Одним из элементов конструкции является нейтраль. Она необходимая для подвешивания жгута. На неё оказывается нагрузка от натяжения и механического влияния внешних факторов. Её заземление осуществляется на опорах.

Технические характеристики cbgЕсли система представлена в виде изолированной нейтрали,

в неё входят следующие электропровода:

  1. СИП-1а, 2а.
  2. АМКА-Т.

Изолированная нейтраль используется для предупреждения коррозии в процессе эксплуатации электросети. Минус изделий этой системы — высокая нагрузка на изолированный нейтральный проводник. Для эксплуатации уменьшают анкерные пролёты, что позволяет предупредить разрушение защитного слоя. В других случаях специалисты используют голую нейтраль.

В состав самонесущей системы не входит нейтральный кабель со жгутом. В неё входит до 4 изолированных проводников. В систему включены провода СИП-3, 4 и 5. Все марки рекомендуется использовать в магистралях. СИП-4 и 5 используют в качестве ответвлений для последующего подключения к системе жилого объекта.

Применение СИП-4

Алюминиевый самонесущий кабель, у которого есть фазные токопроводящие жилы и термопластичная изоляция, но отсутствуют несущие элементы, входит в систему СИП-4. Электрокабель монтируется при температуре до -20 градусов. Систему можно эксплуатировать при температурном диапазоне -60-+50 градусов.

Характеристики кабеля СИП-4:

  1. Радиус изгиба до 10 D (значение внешнего диаметра).
  2. Провод эксплуатируют в воде с температурой +20 градусов до 10 минут. При этом напряжение не должно превышать 4 кВт, частота 50 Гц. Время эксплуатации — до 5 минут.
  3. Жилы могут нагреваться до +90 градусов, что считается нормальным режимом их эксплуатации и +250 градусов в случае с коротким замыканием.
  4. Срок службы более 45 лет.
  5. Гарантийный эксплуатационный срок — 5 лет.

Самонесущий изолированный провод сип 1

Прокладка любого провода не требует больших финансовых затрат. Чтобы создать защиту от короткого замыкания в случае соприкосновения между кабелями, рекомендуется их изолировать. Конструкции крепят к стенам сооружений без внешних изоляторов.

Для проведения монтажных работ используется незначительное количество опор. Основное предназначение высоковольтного провода СИП — монтаж силовых сетей, обустройство освещения при напряжении до 1 кВ. Изделие используют при строительстве воздушных ЛЭП, бытовых построек, жилых домов.

Советы по выбору

Чтобы купить подходящий провод, рекомендуется учесть основные параметры, включая сечение (4х16, 2х16, 4х50, 4х25, 4х35). Этот параметр считается основным, когда необходимо нарастить кабель. Провода классифицируют по техническим свойствам на следующие типы:

  1. СИП-1. Жилы покрыты полиэтиленом.
  2. СИПТ-2 и СИП-1А. В составе только изолированные нити.
  3. Сип расшифровка
    СИП-2. Все жилы, кроме нулевой, изолированы и соединены молекулярно.
  4. СИП-2А. Все составляющие жилы покрыты молекулярным полиэтиленом.
  5. СИП-3. Перед использованием этой марки рекомендуется проверить наличие сертификата. Чаще провод применяется в домашних условиях. Он изготовлен из 1 жилы, представленной в виде плотного алюминия с полиэтиленом.
  6. СИП-4. Отсутствует нулевая жила.
  7. СИП-5. Кабель используется на предприятиях либо для монтажа электрической сети в городах. Производство продукции очень сложное, так как предусмотрено полиэтиленовое покрытие. Каждая нить завернута в свою оболочку.

Марки СИП-4 и СИП-5 состоят из 2-х и больше нитей. В маркировку провода входит дата его изготовления, номер партии, прочие сведения от компании-производителя.

Монтажные работы

Монтаж любой системы СИП не требует большого временного ресурса. Провод легко подключается самостоятельно. Но его соединение с иными элементами электросети требует согласования с государственной службой. Перед вводом кабеля в дом пользователь обязан получить соответствующее соглашение у энергопоставщика.

Этапы монтажа кабеля:

  1. Сип кабель расшифровкаВыбор сечения. Для быта чаще применяется кабель с сечением 15 мм.
  2. Если необходимо осуществить ответвление от магистрали, применяется зажим. Он выполняет проколы на столбе. Плюс использования зажимов заключается в отсутствии необходимости в защите кабеля. Наконечники монтируют сразу.
  3. Для осуществления перехода от сети к дому, расстояние между которыми более 25 м, монтируют опору с натяжителем.
  4. Наличие крепежа.
  5. На внешней стене дома, где планируется вывод, монтируется зажим анкерного вида. Он представлен в виде арматуры с кронштейном. Обязательное условие — одинаковое количество используемых фаз и зажимов.
  6. Деревянный дом требует дополнительной изоляции провода. В остальных случаях его оставляют открытым. Если кабель введён в дом, его разветвляют внутри по комнатам. Для соединения изделия может использоваться муфта.

Для проведения электромонтажных работ специалисты советуют использовать кабель СИП. Он быстро прокладывается. При этом нет необходимости в использовании тяжелого и сложного оборудования. Для проведения работ на высоте потребуется помощь квалифицированного электромонтажника.

Самонесущий изолированный провод, виды, характеристики

СИП – вид проводов для силовых и осветительных линий электропередач. Аббревиатура расшифровывается как самонесущий изолированный провод. Эта токопроводящая продукция была разработана инженерами финских компаний для радиальная схем распределения электроэнергии от ТП 10/0,38 кВ в 60-х годах. Благодаря своим преимуществам, такие провода постепенно приходят на смену обычным неизолированным проводящим изделиям. Используются самонесущие провода как для высоковольтных,  так и для низковольтных линий.

кабель сип

Преимущества и недостатки

Преимущества:

  • Простота монтажа. Монтировать его гораздо проще, чем обычные провода без изоляции. Они не требуют крепления на изоляторы.
  • Снижение воровства электроэнергии. Подключение к линиям с такими проводами требует определенной квалификации, выполнить его довольно сложно и доступно не каждому.
  • Отсутствие обледенения. Материал, из которого выполнена изоляция СИП, не удерживает мокрый снег и конденсат. Образование наледи на воздушных линиях очень незначительно.
  • Уменьшение риска поражения электротоком. Благодаря изоляции резко снижается вероятность поражения током при ремонте и эксплуатационном обслуживании линии. Многие работы можно выполнять под напряжением.
  • Снижение расходов на монтаж и эксплуатацию. Благодаря своей конструкции провода меньше подвержены обрывам. Содержание ЛЭП с проводами такого типа обходится значительно дешевле. Провода такого типа можно крепить на фасады домов. Это позволяет использовать меньшее число опор.
  • Низкая индуктивность. Такие линии имеют очень малое реактивное сопротивление. Потери напряжения и мощности в линиях, где используются СИП, значительно меньше. Маленькая индуктивность позволяет избежать наводок и делает возможным креплений к опорам линии низковольтных и контрольных кабелей.

Недостатки:

  • Высокая стоимость. Конечно такие изделия стоят несколько дороже неизолированных проводов, которые обычно применяют для воздушных линий.
  • Недостаток квалифицированных специалистов. Монтаж и обслуживание линий передачи электроэнергии, где используются эти кабели, имеет свои особенности. Такая токоведущая продукция появилась достаточно недавно и пока не получила широкого распространения. С этим связан недостаток специалистов, которые обладают необходимыми навыками и опытом. Кроме того, отечественные системы энергоснабжения в основном не приспособлены для массового перехода на токоведущие линии самонесущего изолированного провода.

Виды провода

По конструкции различают следующие виды кабеля СИП:

  • СИП 1. Проводниковая продукция этой марки состоит из алюминиевых фазных проводников, изолированных устойчивым к воздействию ультрафиолета полиэтиленом, и неизолированного нулевого провода. Для увеличения прочности (нулевая жила выполняет также и несущую функцию) нулевой провод этой марки имеет стальной сердечник. Если маркировка такого кабеля имеет букву А, значит нулевой проводник имеет изолированную жилу. Область применения провода этой марки – низковольтные линии напряжением до 1000 В.
    кабель сип 1
  • СИП 2. Этот провод или кабель применяется в силовых и осветительных линиях до 1 кВ. Состоит этот провод из 4-х жил, сделанных из алюминия в полиэтиленовой изоляции. Нулевой проводник, выполняющий несущую функцию, усилен стальным сердечником.
    кабель сип 2
  • СИП 3. Поводящие изделия этой марки состоят из одного сталеалюминиевого проводника в изоляции из полиэтилена. Эти изделия применяют для устройства высоковольтных сетей. Номинальное напряжение этих проводов – 10 кВ… 35 кВ.
    кабель сип 3
  • СИП 4. Такой провод состоит из 2-х или 4-х изолированных проводников. Разница между СИП 2 и СИП 4 заключается в конструкции жил. У СИП 4 отсутствует несущая жила. Используется это провод в воздушных линиях до 1000 В силовых и осветительных электросетей.
    кабель сип 4
  • СИП 5. Для ВЛ электропередачи с напряжением 10, 15, 20 кВ и 35 кВ номинальной частотой 50 Гц в атмосфере воздуха, в том числе на побережьях морей, соленых озер и т.д. Конструкция провода состоит из алюминиевых жил, отдельная несущая жила отсутствует.
    кабель сип 5

Характеристики кабеля

Основными техническими характеристиками этих проводящих изделий являются:

  • Диаметр жил. Сечение по мощности указано в таблицах по выбору.
  • Количество жил. Их может быть от 1 до 4-х.
  • Вес провода сип. Эта характеристика зависит от марки провода и диаметра проводников.
  • Удельное сопротивление провода. Эта характеристика также нужна для расчетов по выбору проводящих изделий.
  • Активное и индуктивное сопротивление провода. Этот параметр необходим для расчета потерь напряжения в линии.
Требования к техническим характеристикам кабеля СИП регламентируется ГОСТом  Р. 52373– 2005. Там же можно ознакомиться с другими характеристиками, которые нужны для расчета токовых нагрузок и так далее.

Приспособления для работы с проводом

Кроме стандартного набора электро монтажника для прокладки провода сип используют специальные приспособления. Основные аксессуары для кабеля это фасадные крепления, зажимы, анкерные крепежи, бугели, скрепы, раскаточные ролики и другие. Крепление провода осуществляется при помощи специальных кронштейнов. Монтируются эти кабели методом протяжки при помощи вертлюга и “монтажного чулка”. Расстояние между опорами сип 2 и других проводов этого типа определятся, исходя из допустимого натяжения.

крепление проводов сип

У отечественных кабелей имеются импортные аналоги.  Проводу СИП 3 соответствует  кабель финского производства SAХ. Российскому кабелю аналогичен провод AMKA. Многие электрики, столкнувшиеся с выбором самонесущего провода, спрашивают “ что такое торсада”. Это французский аналог отечественного SIP 2.

Как выбрать СИП

Как выбрать сип кабель? Выбор проводов такого типа не имеет принципиальных отличий от выбора другой проводной продукции. Он осуществляется на основании расчетов, который включает в себя проект электроснабжения. Сечение выбирают, исходя из мощности потребителей. Тип кабеля и количество жил подбирают, исходя из параметров электросети и внешних условий. Если требуется совместная прокладка с контрольными линиями, целесообразно выбрать кабель с дополнительными жилами из меди. Также при подборе этой проводящей продукции руководствуются требованиями ПУЭ и других нормативных документов. Более подробно выбор проводов и кабелей представлен в специальных типовых методиках.

Видео по монтажу и эксплуатации самонесущих проводов:

Производят провода этого типа несколько российских компаний. Среди лучших следует отметить такие производители  кабеля, как ОАО “Электрокабель”, ЗАО “Москабель”, ООО “Рыбинсккабель”.

Провод СИП: назначение, применение, технические характеристики

При необходимости воздушной прокладки линий электропередач в последнее время используется провод СИП. Именно его, а не другие подходящие марки кабелей рекомендуют, если необходимо провести электричество от столба к дому. Дело в том, что он имеет относительно невысокую цену и хорошие характеристики, не требует дополнительных несущих конструкций.

Содержание статьи

Что такое провод СИП

Маркировка кабеля несет в себе важную информацию. Так провод СИП расшифровывается так:

  • С — самонесущий;
  • И — изолированный;
  • П — првод.

То есть, СИП — самонесущий изолированный провод. Используется для воздушной прокладки линий электрообеспечения. Именно его сейчас рекомендуют использовать на участке «от столба до дома». Но заводить его в дом нельзя (нужен кабель с изоляцией). Так что обычно СИП тянут до вводного щита на улице, в котором установлен счетчик и вводный автомат. Из этого шита уже уходит другой кабель — изолированный и с медными жилами (они меньше в диаметре и лучше гнутся, потому заводить в дом его проще).

Провод СИП часто используют если надо провести электричество к дому по воздуху

Провод СИП часто используют если надо провести электричество к дому по воздуху

Почему СИП — это «провод» и чем он отличается от кабелей? Тем что изделие не имеет дополнительной защиты. То есть, изолированы только сами проводники, а защитной изоляции и брони поверх них нет. Тем не менее, СИП часто называют кабелем, хоть технически это неверно.

Пояснения требуются для термина «самонесущий». Это обозначает, что при воздушной прокладке не требуется дополнительный трос, на котором обычно подвешивают «обычные» кабели. Провод СИП любой марки имеет достаточную несущую способность, чтобы выдержать свою собственную массу, а также ветровые и снеговые нагрузки.

Виды и назначение

Провод СИП — популярная марка кабельной продукции, так как он оптимален для подключения электричества к частному дому. Имеет относительно невысокую цену, хорошие технические характеристики. Есть трех видов:

  • с голой несущей нейтралью;
  • изолированной несущей нейтралью;
  • самонесущий. Его часто можно увидеть в частном секторе и не только

    Его часто можно увидеть в частном секторе и не только

Проводники СИПа делают из алюминия, несущие из алюминиевого сплава с большей несущей способностью. Разные типы этой кабельной продукции отличаются материалом изоляции, имеют различные технические характеристики и область применения.

С неизолированной нейтралью (СИП-1)

Провод СИП с неизолированной нейтралью это АМКА по евростандарту. Он состоит из:

  • 1-4 алюминиевых токопроводящих проводников в изоляции из светостабилизированного сшитого полиэтилена;
  • 1 несущего неизолированного провода из алюминиевого сплава или из чистого алюминия.
Примерно так выглядит провод СИП 1

Примерно так выглядит провод СИП 1

СИП1 используют при прокладке магистральных линий передачи и ответвлений от них в сухом и нормальном воздухе с невысокой степенью загрязненности. Предназначены для сетей с номинальным напряжением 0,6 кВ и 1 кВ (разные типы, надо смотреть в технических характеристиках) п частотой 50 Гц.

Максимальные токовые нагрузки СИП-1

Максимальные токовые нагрузки СИП-1

Изолированные проводники закручены с определенным шагом вокруг несущей жилы. Токопроводящие жилы могут быть моножильными (одна проволока) или состоять из нескольких круглых уплотненных проводников. Нейтральная жила обычно состоит из стального или алюминиевого сердечника, вокруг которого расположены круглые алюминиевые (или из сплава) жилки и имеет несущая жила обычно бОльший диаметр.

При монтаже вес подвешенного кабеля несет жила без изоляции — ее цепляют на растяжки, крепят к столбам и т.д. Именно для повышения несущей способности ее делают большего диаметра чем остальные. Обычно этот оголенный проводник используют как нейтраль. Токоведущие жилы изолированы. Используют термопластичный полиэтилен, который выдерживает длительный нагрев до 60-70°С, кратковременный — до 125°С. Линия электропередач, сооруженная на СИП-1 способна выдерживать солидные снеговые нагрузки.

Технические характеристики Провода СИП-1

Технические характеристики Провода СИП-1

Недостаток этой системы в том, что в случае перекоса фаз на неизолированном проводе может возникать опасное напряжение. Чтобы предотвратить эту ситуацию, на каждом столбе нейтральный провод заземляют. Тем не менее, его не прокладывают по фасадам домов, так как теоретически он может быть опасен.

Провод СИП с изолированной нейтралью (СИП-2, СИП-3)

Самонесущий провод с изолированной нейтралью — СИП 2  и СИП-3 — отличается от предыдущего варианта тем, что нейтральный провод имеет защитную оболочку. Все остальное неизменно:

  • 1-4 токопроводящие (фазные) жилы в оболочке из светостабилизированного сшитого полиэтилена;
  • 1 несущий провод в такой же изоляции. Внешний вид провода СИП-2

    Внешний вид провода СИП-2

СИП-2 применяется в сетях с номинальным напряжением 0,6 кВ и 1 кВ, с той лишь разницей, что его можно использовать во влажном климате или в атмосфере с повышенным содержанием солей (побережья морей, океанов, солончаки и т.д.), вести по стенам жилых зданий. Именно СИП-2 обычно применяют если надо подключить электричество от столба до дома.

Максимальные токовые нагрузки СИП-2

Максимальные токовые нагрузки СИП-2

СИП-3 имеет ту же структуру, но более толстую оболочку и называется защищенным проводом. Этот самонесущий провод может использоваться в сетях с более высоким номинальным напряжением: СИП-3-20 — до 20 кВ, СИП-3-35 — до 35 кВ. По техническим параметрам (температуре эксплуатации, максимальному нагреву и т.д.) этот провод такой же как и СИП-1. Так что эти данные можно взять из таблицы в предыдущем пункте. Отличаются допустимые токовые нагрузки (смотрите таблицу).

Максимальные токовые нагрузки СИП-2

Максимальные токовые нагрузки СИП-3 в зависимости от сечения фазовых жил

Провода СИП-2 и СИП-3 также подвешивается за несущий проводник (он большего диаметра). Так как провод изолирован, опасности наводок тока нет, но существует возможность разрыва оболочки при большой механической нагрузке. Потому при проектировании линий на основе СИП-2 уменьшают пролеты (чаще ставят столбы).

Самонесущие провода без несущих жил (СИП-4, СИП-5, СИП-7)

Конструктивно эти самонесущие провода отличаются от предыдущих модификаций. У них нет несущего проводника и нагрузка распределяется на все жилы. По прочности они уступают модификациям с выделенным несущим проводом. Потому в регионах со снежными зимами или частым обледенением их использовать не стоит. Количество проводников в самонесущих проводах — от 2 до 4, могут быть с одним или двумя дополнительными осветительными проводами. Все провода скручены относительно общего центра с определенным шагом. Одна из жил используется как нейтральная, остальные — как фазные.

Провод СИП-4 рассчитан на сети с максимальным напряжением 0,6 кВ или 1 кВ. За счет отсутствия более толстой несущей жилы этот кабель более гибкий — минимальный радиус изгиба — 7,5 радиусов кабеля.

СИП-4 отличается тем, что физическая нагрузка от массы кабеля и осадков распределена между всеми жилами

СИП-4 отличается тем, что физическая нагрузка от массы кабеля и осадков распределена между всеми жилами

Этот тип самонесущего провода более популярен, так как имеет более низкую стоимость и неплохие характеристики. Выпускается еще несколько разновидностей:

  • СИПн-4. Отличается изоляцией не распространяющей горение.
  • СИПcн-4. Изоляция негорючая, в конструкции имеется 1 или 2 дополнительных провода для освещения. Может иметь 1,2 или 3 вспомогательные жилы для цепей контроля (медные, сечением 1,5 мм²,  2,0 мм², 4,0 мм². В таком случае в формулу, описывающую кабель, добавляются через плюс количество сигнальных или осветительных жил. Например: СИП-4 2*30 +1*16 (четыре токопроводящие жилы диаметром 30 мм и одна вспомогательная диаметром 16 мм).
  • СИПгсн-4. От предыдущего типа отличается тем, что имеет водоблокирующий элемент в токопроводящей жиле.
В климате с малоснежными жилами от столба до дома трассу можно довести СИП-4

В климате с малоснежными жилами от столба до дома трассу можно довести СИП-4

Варианты СИПсн-4 и СИПгсн-4 имеют европейский аналог AsXSn, сходный по многим характеристикам и назначению.

Есть еще провод СИП-5. Отличается тем, что не может иметь дополнительных осветительных или сигнальных жил. Только изолированные токопроводящие жилы одинакового диаметра. Количество жил- две, три четыре. Одна из них нейтральная, остальные — фазы.

Вид СИП-7 — провод одножильный с усиленной многослойной изоляцией:

  • экрана по жиле из электропроводящего ПЭ;
  • слоя изоляции из сшитого ПЭ;
  • слоя атмосферостойкого трекинго-стойкого ПЭ. Характеристики СИП-5

    Характеристики СИП-5

Самонесущий провод СИП-7 разработан для сетей номинальным напряжением до 110 кВ. Могут использоваться там, где подземная прокладка невозможна, а использование неизолированных проводов недопустимо. Это парковые зоны, густонаселенные местности. Подходит для эксплуатации в тропическом, умеренном и холодном климате.

Кабель СИП-2: техническая характеристика самонесущего провода

Для организации силовых линий электропередач, воздушных линий освещения, а также для создания ответвления от основной электрической линии к вводу в жилые помещения в умеренной или холодной климатической зоне используют самонесущие изоляционные провода или СИП. Они рассчитаны на работу с напряжением 600/1000В включительно и номинальной частотой 50Гц. Имеются кабели, рассчитанные на напряжение 20кВ и 35кВ.

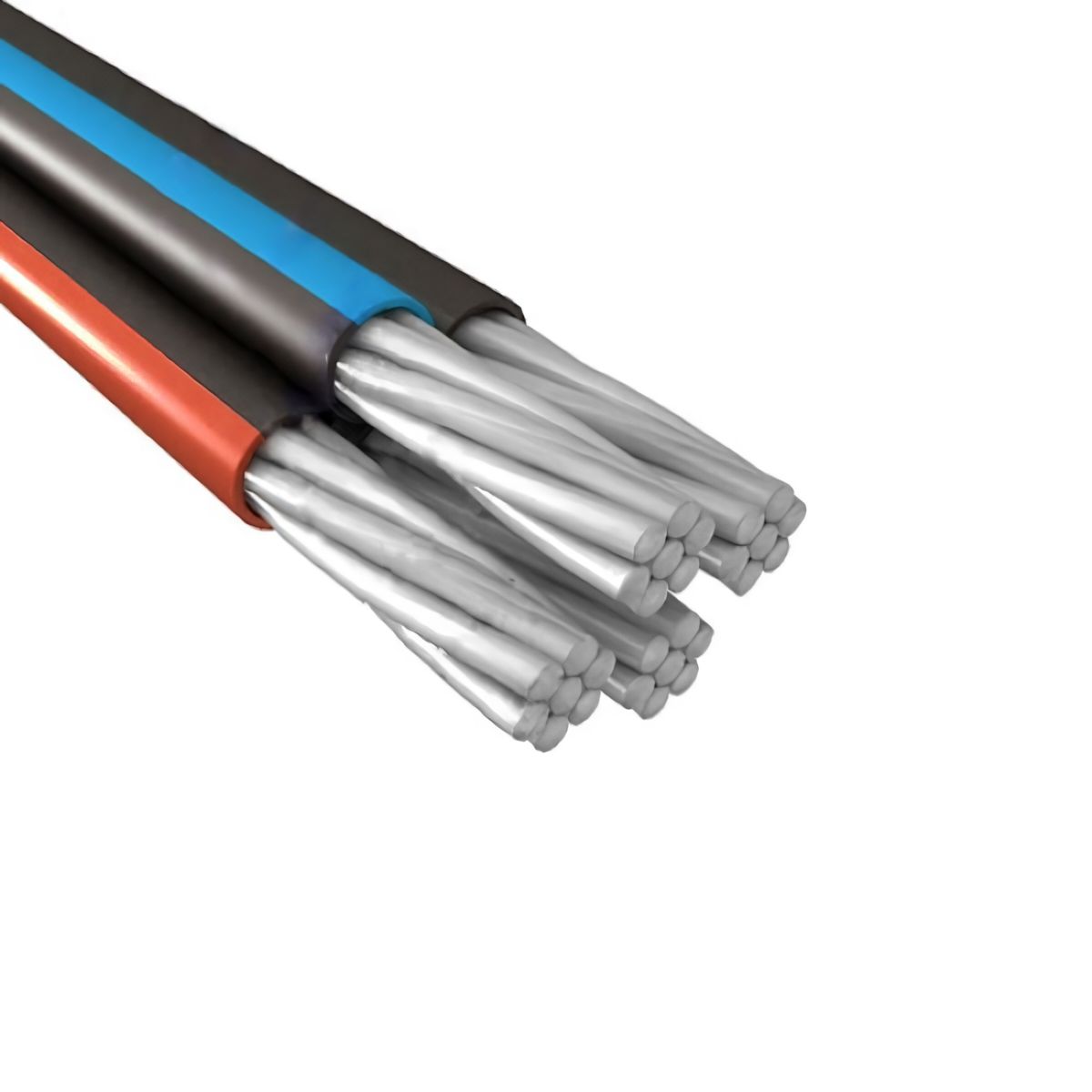

Самонесущий изолированный провод

Самонесущий изолированный провод

Виды СИП

Согласно ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи», различают несколько видов СИП, каждый из которых имеет свои конструктивные особенности.

Провода СИП выпускаются промышленностью согласно описанию, которое даётся в технических условиях.

Конструкция СИП кабеля

Все кабели состоят из жил (проводников), скрученных в жгут. Различают три вида:

  • Нулевая – может выполнять роль нулевого, защитного или защитно-нулевого проводника. Выполняется сечением от 25мм2 до 95мм2;
  • Основная или фазная – предназначена для передачи электрического тока потребителю. Выпускаются изделия с количеством от 2 до 4 жил. Их сечение может находиться в диапазоне от 16мм2 до 240мм2;
  • Вспомогательная или осветительная – используется для подключения осветительных, измерительных и релейных устройств.
Конструкция провода СИП 2 и СИП 1

Конструкция провода СИП 2 и СИП 1

Фазная, как и нулевая жила, представляет собой алюминиевые провода, которые скручиваются в жгут вокруг сердечника. Для фазной жилы сердечник выполняется из алюминия, а для нулевой – из стали.

Существуют изделия без нулевой жилы. Они более лёгкие и имеют меньшее сечение.

Осветительные, фазные и нулевые жилы должны плотно скручиваться из округлых алюминиевых проволок и иметь округлую форму. Вспомогательные проводники, предназначенные для цепей контроля, производятся однопроволочными из медной проволоки.

Фазные проводники изолированы друг от друга. В зависимости от конструкции, нулевая фаза может быть покрыта изоляцией или нет. В качестве изолятора используется светостабилизированный силанольносшитый полиэтилен и термопластичный ПЭТ, имеющий стабильные светотехнические показатели.

Светостабилизированный силанольносшитый полиэтилен обладает отличной стойкостью к воздействию влаги и ультрафиолетовых лучей. Такой ПЭТ имеет широкоячеистую трёхмерную молекулярную структуру, которая образуется за счёт поперечных связей между молекулами.

Благодаря этому, получается прочный диэлектрик, устойчивый к механическим повреждениям, который может выдерживать высокие (до 90°С) и низкие температуры. Кратковременно (в течение 5с) может выдерживать температуру до 250°С.

Для каждой жилы, согласно Правил устройства электроустановок, используется своя цветовая маркировка.

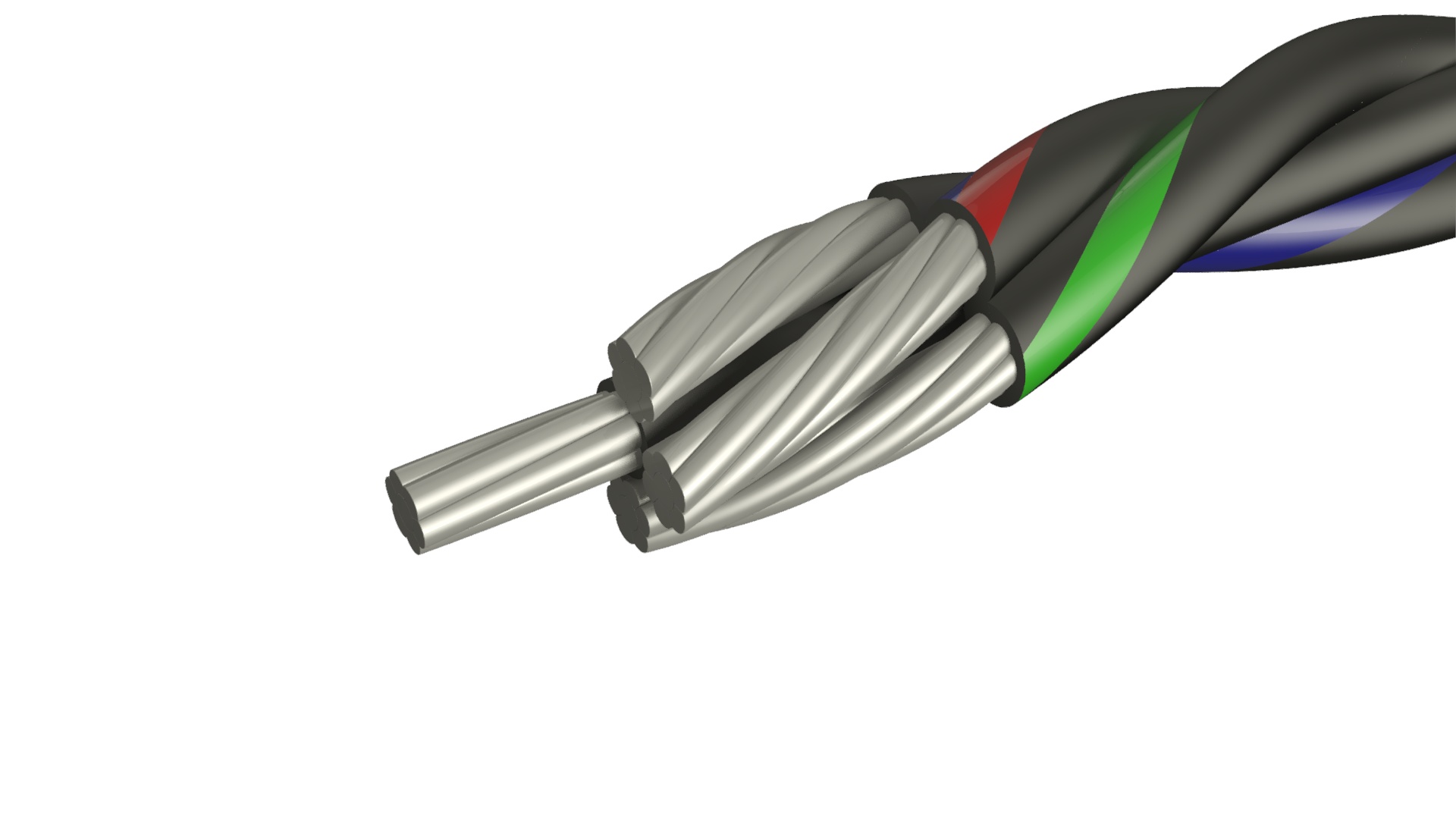

Цветовая маркировка для жил кабеля СИП-2

Цветовая маркировка для жил кабеля СИП-2

Внимание! Синим цветом обычно отмечается нулевой несущий провод.

Разновидности кабелей

В зависимости от конструкции и назначения, различают следующие виды самонесущих изоляционных проводов:

  1. с неизолированной нулевой жилой;
  2. с изолированной нулевой жилой;
  3. без нулевой несущей жилы.

Первый тип ещё называют «голым». К нему относится кабель СИП 1.

Второй вариант имеет изолированный нулевой провод. К этому виду относятся провода марки СИП 2.

Следующие виды не предусматривают наличие нулевого провода. К ним относятся классы СИП 3 и СИП 4.

СИП 3 представляет собой одножильный кабель со стальным сердечником с защитной изоляцией. СИП 4 не имеет несущего элемента.

Также по требованию заказчика могут изготавливаться герметизированные кабели. В этом случае к аббревиатуре СИП добавляется символ «г».

Если проводник не распространяет горение, то в этом случае марка кабеля имеет дополнительную букву «н».

Также выпускают марки СИП 1А и СИП 2А.

Условное обозначение кабелей

Согласно ГОСТу, маркировка проводников должна иметь вид:

  • Первыми идут символы «СИП», обозначающие тип проводника;
  • Через дефис указываются цифры от 1 до 4;
  • Через интервал добавляются числа, которые указывают на количество каждого вида жил, далее через знак умножения – их сечение. Цифры, относящиеся к каждому виду, отделяются друг от друга знаком «+»;
  • Через тире указывается номинальное напряжение кабеля;
  • Также через интервал могут указываться технические условия.

Например, если указана маркировка СИП-2 3×70 + 1×95 + 2×25 – 0,6/1 ТУ, то параметры самонесущего изолированного провода следующие:

  1. предназначен для организации воздушных линий электропередач;
  2. имеет жилы:
  • 3 основные сечением 70мм2;
  • 1 несущая изолированная сечением 95мм2;
  • 2 вспомогательные сечением 25мм2.
  1. кабель рассчитан на напряжение 0,6/1кВ.

Достоинства и недостатки изделия

К преимуществам самонесущих изоляционных проводов относятся:

  • Быстрый и удобный монтаж и обслуживание;
  • Электрикам, выполняющим навешивание кабелей, не требуется точно выверять расстояние между проводами;
  • Не требует дополнительных изоляторов;
  • Уменьшаются потери за счёт того, что реактивное сопротивление в СИП кабеле в три раза меньше, чем в неизолированном проводе;
  • Эстетичный внешний вид;
  • Можно выполнять разветвления линии электропередач без обесточивания системы. Существуют специальные зажимы, с помощью которых выполняют проколы изоляции, а сами зажимы при этом плотно прилегают к токоведущим проводам.
Монтаж самонесущих изоляционных проводов

Монтаж самонесущих изоляционных проводов

К недостатку кабеля типа СИП относится большой вес одного метра кабеля, что влечёт за собой необходимость размещения опор на более близком расстоянии.

Технические характеристики кабеля СИП 2

Производится провод сип 2 со следующими техническими характеристиками:

  • число токопроводящих жил может быть от 1 до 4;
  • сечение находится в диапазоне 16-120 мм2;
  • нулевая жила выполняется из сплава алюминия и имеет стальной сердечник;
  • номинальное напряжение – 0,6-1 кВ;
  • материал изоляции – светостабилизированный силанольносшитый полиэтилен;
  • относительная влажность среды эксплуатации – до 98%;
  • минимальный радиус изгиба – 10D, где D – диаметр провода;
  • разрешается монтаж провода при температуре не менее -20°С;

Температурные параметры:

  • Температурный диапазон эксплуатации – -60°С – +50°С. Благодаря таким свойствам, можно использовать кабель при прокладке электрических сетей в холодной климатической зоне;
  • Допускается нагрев в течение 8 часов до +90°С;
  • Допускается кратковременный нагрев до 130°С;
  • Допустимая температура короткого замыкания – +250°С.

Внимание! Во время эксплуатации возможен нагрев до 90°С. В сутки его разрешается допускать не более чем на 8 часов, в год – не более 100 часов и за весь период работы – не более 1000 часов.

Гарантийный срок эксплуатации – не менее 3 лет, срок эксплуатации должен быть не менее 40 лет.

Прочностные характеристики СИП 2

Номинальное сечение нулевой и основной жил, мм2Прочность жилы при растяжении, кН, не менее
257,4
3510,3
5014,2
7020,6
9527,9
12035,2
15043,4
18553,5
24069,5

В зависимости от количества жил и их сечения, кабели имеют разный вес и диаметр.

Характеристика диаметра и массы провода СИП 2

Число и сечение жилНаружный диаметр провода, ммМасса 1 км провода, кг
1х16 + 1х2516,4167
3х16 + 1х2524,1307
3х25 + 1х3527,1424
3х35 + 1х5030,8570
3х50 + 1х5034,1729
3х50 + 1х7036,1799
3х70 + 1х7040,01010
3х70 + 1х9541,81086
3х95 + 1х7044,21247
3х95 + 1х9545,91323
3х120 + 1х9548,11545
3х150 + 1х9550,91812
3х185 + 1х9555,02162
3х240 + 1х9559,62652
4х16 + 1х2524,1377
4х25 + 1х2527,1522

Аксессуары для работы с самонесущими изоляционными проводами

Для работы используются дополнительные аксессуары:

  • прокалывающий зажим;
  • поддерживающий зажим;
  • кронштейны и скобы на столбы;
  • натяжитель несущей жилы;
  • клиновый зажим и т.д.
Монтаж ЛЭП с использованием прокалывающего зажима

Монтаж ЛЭП с использованием прокалывающего зажима

Использование СИП кабелей позволяет быстро и качественно выполнить монтаж электросети.

Видео

Типы СИП: СИП-1, СИП-2, СИП-3, СИП-4




СИП — (Самонесущий изолированный провод) — скрученные в жгут изолированные жилы со светостабилизированным пластикатом, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. Выполняется по ГОСТ Р 52373-2005 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»


СИП подразделяется на 4 исполнения:

СИП-1
Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005


СИП-2
Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005

СИП-3
Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.5)
Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005

Конструкция кабеля СИП-3:
Данный самонесущий провод выполнен на основе жилы из алюминиевого сплава [2], вокруг которой наложена оболочка из сшитого светостабилизированного полиэтилена [1].

СИП-4
Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется равномерно на все жилы), с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)

Провод по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют национальному стандарту Российской Федерации ГОСТ Р 52373-2005













Провод СИП | elesant.ru



Вступление

Провод СИП это алюминиевый провод, в изоляции. Предназначен провод СИП для прокладки воздушных линий электропередач. Также провод СИП идеально подходит для ответвлений, подвода электропитания к частным домам за городом и жилых домов в городе. Диапазон рабочего переменного напряжения провода СИП 0,6-1 киловольт, частотой 50 Герц. Нормативный документ для провода СИП ГОСТ Р 52373-2005.

Особенности проводов СИП

В конструкции провода СИП заложена конструкционная особенность, отличающая его от других проводов и кабелей. При прокладке этих проводов по воздушным линиям электропередач не требуется прокладка несущих тросов. В проводах марки СИП 1 и СИП 2 роль несущего троса выполняет самонесущая нулевая жила. В проводах марки СИП 3 и СИП4(СИП 4с) нет несущего троса, в них сами жилы имеют характеристики достаточные для без тросовой прокладки.

Конструкция проводов СИП

  • Самонесущий изолированный провод (СИП) состоит из одной или нескольких токопроводящих алюминиевых жил. Жилы проводов СИП многопроволочные, за исключением провода СИП1, 16 мм2.
  • Токопроводящие жилы провода СИП выполнены в изоляции из сшитого полиэтилена ПЭ. Нулевой самонесущий провод проводов СИП 1 выполнен без изоляции
  • Токоведущие жилы проводов СИП скручены вокруг несущей жилы в правую сторону.

Технические и эксплуатационные характеристики проводов СИП:

  • Номинальное напряжение 0,6/1,0 кВ
  • Температура окружающей среды от -50˚С до +50˚С
  • Относительная влажность воздуха 98%
  • Минимальная рабочая температура для прокладки провода без подогрева -20°С
  • Предельно допустимая рабочая температура жил +90˚С
  • Предельно допустимая температура нагрева жил в аварийном режиме, а такжепри режиме перегрузки: +130˚С
  • Максимальная температура нагрева жил при коротком замыкании +250˚С
  • Срок службы 40 лет

Разберем номенклатуру проводов СИП и их характеристики.

Провод СИП 1

Provod SIP1Самонесущий изолированный провод СИП 1 выполнен с нулевой несущей неизолированной жилой. Изоляция остальных жил сделана из светостабильного сшитого полиэтилена. Несущая жила из сплава алюминия. Количество токонесущих жил от 1 до 4-х. Все жилы круглые многопроволочные, за исключением СИП 1,сечением 16 мм2. Жилы скручены вокруг несущей жилы вправо.

Импортный аналог: AXKA

Провод СИП 2

Provod SIP2

Самонесущий изолированный провод СИП 2 выполнен с нулевой несущей изолированной жилой. Изоляция всех жил сделана из светостабильного сшитого полиэтилена. Несущая жила из сплава алюминия. Количество токонесущих жил от 1 до 4-х. Все жилы круглые, многопроволочные. Жилы скручены вокруг несущей жилы вправо.

Импортные аналоги: AXKA-T, AsXSn (Польша), Torsada (Франция), AsXS.

Номинальные значения токопроводящих жил провода СИП 1 и СИП 2, в таблице ниже:

Номинальное сечение фазной токопроводящей жилы, мм2

Число проволок в жиле, штук.

Наружный диаметр токопроводящей жилы, мм.

Электрическое сопротивление 1 киллометра фазной жилы постоянному току, Ом, не более

16

1

4,35-4,45

1,910

16

7

4,60-5,10

1,910

25

7

5,7-6,1

1,200

35

7

6,7-7,1

0,868

50

7

7,85-8,35

0,641

70

7

9,45-9,95

0,443

95

7

11,1-11,7

0,320

95

19

11,0-12,0

0,320

120

19

12,5-13,1

0,253

150

19

14,0-14,5

0,206

Номинальные значения нулевых, несущих жил провода СИП 1 и СИП 2,в таблице ниже:

Номинальное сечение несущих жил, мм2

Допустимый ток нагрузки, А, не более

Допустимый ток односекундного короткого замыкания, кА, не более

16

100

1.5

25

130

2.3

35

160

3.2

50

195

4.6

70

240

6.5

95

300

8.8

120

340

10.9

150

380

13.2

Провод СИП 3

Provod SIP3

Провод одножильный самонесущий из сплава алюминия. Жила многопроволочная, круглая. Изоляция жилы из светостабильного сшитого полиэтилена. При прокладке радиус изгиба провода 10 диаметров провода

Аналоги:PAS, SAX (Финляндия)

Допустимые токовые нагрузки проводов и допустимый ток короткого односекундного замыкания должны соответствовать указанным в таблице:

Номинальное сечение основных жил, мм2

Допустимый ток нагрузки, А, не более

Допустимый ток односекундного короткого замыкания, кА, не более

35

200

3,0

50

245

4,3

70

310

6,0

95

370

8,2

120

430

10,3

150

485

12,9

Провод СИП 4

Provod SIP4

Токопроводящие жилы алллюминевые, многопроволочные, круглые. Число жил 2-4.Жилы уплотненные (компактированные). Сечение жил 16-150 мм2.При прокладке допустимый радиус изгиба 7,5 диаметра провода

Допустимые токовые нагрузки проводов и допустимый ток короткого односекундного замыкания должны соответствовать указанным в таблице:

Номинальное сечение основных жил, мм2

Допустимый ток нагрузки, А, не более

Допустимый ток односекундного короткого замыкания, кА, не более

35

200

3,0

50

245

4,3

70

310

6,0

95

370

8,2

120

430

10,3

150

485

12,9

Аналог: NFA2X; ALUS (Швеция).

Диаметр жил провода СИП

Без проводов для освещения:

Число жил и сечение

Наружный диаметр провода, мм

1х16+1х25

17

3х16+1х25

22

3х25+1х35

26

3х35+1х50

30

3х50+1х50

33

3х50+1х70

35

3х70+1х70

38

3х70+1х95

41

3х95+1х70

43

3х95+1х95

44

3х120+1х95

47

3х150+1х95

49

4х25+1х25

22

4х25+1х35



С проводами для освещения:

Число жил и сечение

Наружный диаметр провода, мм

3х25+1х35+1х16

28

3х25+1х35+1х16(ож)

28

3х35+1х50+1х16

30

3х35+1х50+1х25

30

3х50+1х50+1х16

33

3х50+1х50+1х25

33

3х50+1х70+1х16

35

3х50+1х70+1х25

35

3х70+1х70+1х16

38

3х70+1х70+1х25

38

3х70+1х95+1х16

40

3х70+1х95+1х25

40

3х95+1х70+1х16

42

3х95+1х70+1х25

42

3х95+1х95+1х16

44

3х95+1х95+1х25

44

3х120+1х95+1х16

47

3х150+1х95+1х16

50

3х120+1х95+1х25

47

4х25+1х35+1х16

29

3х25+1х35+2х16

28

3х25+1х54,6+2х16

30

3х25+1х54,6+2х25

30

3х35+1х50+2х16

30

3х35+1х54,6+2х16

32

3х35+1х54,6+2х25

32

3х50+1х50+2х16

33

3х50+1х54,6+2х25

35

3х70+1х70+2х16

35

3х70+1х54,6+2х16

38

3х70+1х54,6+2х25

38

3х70+1х70+2х16

38

3х70+1х95+2х16

40

3х95+1х70+2х16

42

3х95+1х95+2х16

44

3х120+1х95+2х16

47

Еще статьи





Выбор СИП кабеля — как правильно самостоятельно выбрать СИП кабель

СИП кабели – это универсальные и надежные проводники электрического тока. Такие провода сегодня достаточно популярны по нескольким причинам: удобство прокладки, универсальное применение, широкий выбор вариантов.

Самонесущие изолированные провода (СИП) применяют в сетях как с малым, так и с высоким напряжением – от домашней сети 220 В до 20 кВ. Основная особенность – это простота прокладки. Такие кабели не требуют дополнительного армирования – при воздушной прокладке они хорошо держат форму и не провисают под собственным весом. А благодаря хорошей изоляции даже при схлестывании кабелей (часто случается при сильных порывах ветра) не происходит короткое замыкание.

Вот почему сегодня неизолированные старые провода в городских линиях передач меняют на СИП. Что уж говорить о прокладке новых линий. Посмотрим, как правильно выбрать самонесущий изолированный провод для вашего дома.

Какие типы проводов СИП на сегодня доступны

Существует несколько основных типов подобных кабелей:

  • СИП-1. Такой провод состоит из нескольких изолированных жил (изоляция – сшитый полиэтилен), при этом нулевая жила остается неизолированной;
  • СИП-2. Конструкция такого кабеля будет аналогична первому варианту, однако нулевая несущая нить также имеет изоляцию. Такие провода обычно применяют для прокладки воздушных линий. Чаще всего это магистральные электропроводы между городами и поселками, а также ответвления к населенным пунктам. Примечательно и то, что кабель этого типа можно использовать в холодном и умеренном климате, в суровых условиях окружающей среды – под воздействием низких температур уникальная изоляция не портится и не трескается. Также выбор продиктован и банальной практичностью – кабель выдерживает нагрев до 900 градусов по Цельсию в течение долгого времени, поэтому не портится и не загорается при перепадах напряжения;
  • СИП-3. Такой провод имеет изоляцию из сшитого полиэтилена. Он используется в любых температурных условиях – как в жарком, так и в холодном климате. При этом рабочая температура такого кабеля составляет от минус 200 до плюс 900 градусов – их можно смело использовать в качестве воздушных линий, например, в горячих цехах;
  • СИП-4. Этот кабель не имеет несущей жилы – обычно он состоит из двух или четырех токоведущих нитей. Выбор такого кабеля – это решение для использования непосредственно в домах потребителей энергии или для подвода к домам;
  • СИП-5. Конструкция такого кабеля схожа с конструкцией предыдущего варианта. Однако каждая жила имеет отдельную оболочку, поэтому нередко такие провода используют для прокладки между населенными пунктами (благодаря высокой прочности). Технология производства такого кабеля – одна из самых сложных.

На что обратить внимание при подборе провода

Особого внимания заслуживает вопрос выбора сечения кабеля. Все описанные выше виды СИП могут иметь разное сечение, которое, как несложно догадаться, связано напрямую с физическими характеристиками провода и его способностью противостоять нагрузкам, проводить ток, выдерживать определенное напряжение.

Так, например, провода СИП-3 могут иметь сечение от 35 до 150 миллиметров. При этом пропорционально меняется и допустимая длительная сила тока – от 200 до 485 ампер.

Также кабели с разным сечением могут выдерживать разную температуру и разную длительность нагрева. Эти параметры необходимо учесть при выборе провода. Если мы говорим об обычном домашнем использовании, то проблем возникнуть не должно. Температура окружающей среды редко поднимается выше пятидесяти градусов и ниже минус пятидесяти. С такими температурами отлично справляются любые типы СИП.

Более высокий нагрев может достигаться за счет перегрузок, которых в обычной городской сети не так уж много. Поэтому для дома подойдет любой провод типа СИП-4 (ранее назывался СИП-2А).

Существует три вида кабелей СИП:

  • с изоляцией из стойкого к ультрафиолетовому излучению полиэтилена;
  • с изоляцией из стойкого к атмосферным воздействиям полиэтилена;
  • с изоляцией из полиэтилена с пониженной горючестью.

Выбирать вариант следует, ориентируясь на основные опасности, которые могут возникнуть для проводов на вашем участке. Так, например, если провод проходит в непосредственной близости от теплоизоляции или над мангалом, то стоит обратить внимание на негорючий кабель. Если же вы живете в солнечном климате, то правильно будет обратить внимание на провод с изоляцией из светостабилизированного сшитого полиэтилена, который не разрушается под воздействием ультрафиолета. Атмосферостойкая термопластичная изоляция подойдет для тех районов, где наблюдается частая смена температуры или же бывают экстремально низкие или экстремально высокие температуры.

Несколько причин выбрать СИП-4

Причин для использования именно этого провода для ввода электричества в дом множество:

  • надежность. Такие провода (даже с учетом отсутствия несущей жилы) имеют высокую прочность – они не обрываются даже при ураганном ветре;
  • простота монтажа. Для спуска кабеля от вышки ЛЭП используется специальная арматура (или просто неизолированные провода). При этом не требуется использовать траверсы и крюки;
  • безопасность. Даже если случится обрыв кабеля, то от действия электрического тока вряд ли кто-то пострадает, так как провода изолированные. Более того, при схлестывании кабелей никогда не происходит короткое замыкание – опять же благодаря изоляции;
  • эстетика. При вводе в частный дом немаловажную роль играет и эстетический аспект. Провода СИП-4 имеют более аккуратный внешний вид (особенно при вводе трехфазного электричества).

Выбор кабеля для дома – это не самая сложная задача. Определиться с выбором вам помогут подробные таблицы номинального напряжения и силы тока, которых множество в открытом доступе. Также обратите внимание на воздействия, которым будет подвергаться провод, а также граничные физические характеристики.

Проанализировав эти параметры, вы сможете безошибочно подобрать подходящий кабель для вашего дома.

He Настенный фитинг для самонесущего изолированного провода / для кабеля низкого напряжения

Описание продукта

Настенный фитинг HE для самонесущего изолированного провода

• Настенный фитинг серии HD для самонесущего изолированного провода Проволока используется для крепления самонесущего изолированного провода к стене.

• Эти зажимы изготовлены из полимерного материала, устойчивого к ультрафиолетовому излучению, который не подвержен влиянию погодных условий и климата.

• Легко устанавливается в паз здания и фиксируется металлическим гвоздем.

• Стандарт: NFC 33-042

Арт. № Проводник (мм) Разрывная нагрузка Упаковка (шт.)

Вес брутто

(шт)

HE 12-47 0,2KN 100 5

Доставка:

Порт отправления: Нинбо или Шанхай

Срок доставки: 15 дней после получения платежа

Свяжитесь с нами

Большое спасибо за просмотр этой страницы и желаю вам хорошего дня!
Нажмите кнопку ниже, чтобы просмотреть нашу домашнюю страницу.


.

Самонесущие изолированные воздушные линии электропередачи Sax и Abc Cable

Описание продукта

Самонесущие изолированные воздушные линии электропередачи SAX и ABC Cable

Область применения: прокладываются провода типа SAX и ABC для наружного освещения помещений (наружных стен) или для обеспечения технических средств мощностью с номинальным рабочим напряжением до 0,66, 1,0, 10, 20, 35 кВ в соответствии с атмосферой II и III ГОСТ 15150.Изоляционный материал, используемый для провода, не выделяет токсичных веществ и концентратов, опасных для организма человека и окружающей среды, при использовании в температуре установки.

1919

КАБЕЛЬ SAX

Изоляционный материал, используемый в проводах типа SAX, — термопластичный полиэтилен низкой плотности (LDPE)

Контактное лицо: Vivian Yuan

5-1 WhatsApp: +

КАБЕЛЬ ABC

Изоляционный материал, используемый в проводах типа ABC, — это сшитый полиэтилен (XLPE)

Контактное лицо: Вивиан Юань

WhatsApp: + 86-15838290725

Технические параметры:

  • Номинальное рабочее напряжение: 0.66 / 1.0 кВ (для ABC)
  • Номинальное рабочее напряжение: 10/20/35 кВ (для SAX)
  • Боковое сечение жил, мм2: 16 ÷ 240 (для ABC)
  • Боковое сечение жил, мм2: 35 ÷ 240 (для SAX)
  • Провод устойчив к солнечному свету и дождю
  • Температура окружающей среды при использовании провода: -60 ° C + 50 ° C
  • Срок службы: 40 лет
  • Гарантийный срок с момента эксплуатации: 3 лет

Масса и удельное сопротивление кабелей ABC

9001 8
Тип провода S Количество токопроводящих жил, шт. R
2 3 4
Провод Расчетная масса, кг / км
ABC 16 132,2 198,44 264,6 1,91
25 190,7 286,1 381,5 1,2
35 249,7 374,5 499,3 0,868
50 350 525,1 700,1 0,641
70 978,6 0,443
95 1295,1 0,32
120 1571 0,253
S Номинальная площадь поперечного сечения, мм
R Электрическое сопротивление токопроводящей жилы длиной 1 км при температуре 20 ° C, Ом (меньше или равно)
Воздушные линии типа SAX и ABC других размеров также производятся на Кабельном заводе HONGDA.
ТАМОЖЕННЫЙ КОД / КОД ТН ВЭД: 85444921

Упаковка и доставка

Упаковка:

Стальной деревянный барабан (фумигация): длина каждого кабеля по 500 м / длина кабеля 1000 м / дюйм согласно требованиям к фактической длине кабеля.


Размер барабана:
В зависимости от длины кабеля и размера контейнера
* Чтобы указать точную цену, сообщите нам необходимое количество длины кабеля.Большее количество, больше скидок для вас!


Доставка:
Порт: Тяньцзинь, Циндао или другие порты в соответствии с вашими требованиями.


Морские перевозки:
FOB / C & F / CIF цитаты доступны.

Информация о компании

Профиль компании

Hongda cable Co., Ltd. является одним из самых профессиональных производителей кабелей и проводов в рамках современной корпоративной системы в Китае, которая была основана в 1988 году и объединяет научные исследования, разработки, производство и продажа.Компания в основном производит силовой кабель 1-35 кВ, кабель 35 мм в электрических проводах, AAC, AAAC, ACSR.

Наши преимущества

1. Обладая более чем 17-летним производственным опытом, наша продукция строго соответствует стандартам ISO, CE, UL и BV;

2. Хорошая система контроля затрат с очень конкурентоспособными ценами;

3. Сильная и профессиональная команда R&D для удовлетворения ваших конкретных потребностей;

4. Быстрая доставка и надежная продукция — всегда причина, по которой вы выбираете нас.

Контактная информация

Контактная информация

Если у вас возникнут какие-либо потребности или вопросы, пожалуйста, свяжитесь с нами, мы будем рады вам помочь.

Zhengzhou Hongda Cable Co., Ltd (Хэнань Hongda Cable Co., LTD)

Электронная почта: vivian @ hdcable.com.cn / sale04 @ zzhongdacable.com.cn

WhatsApp: + 86-15838290725

Wechat: xy836138750

Skype: xinyuanyy

Мы с нетерпением ждем вашего запроса и хорошего сотрудничества.

.

600в самоподдерживая изолированный Xlpe проводник Aac Sip Abc кабель

600 В Самонесущий провод AAC с изоляцией из xlpe Кабель SIP ABC

Конструкция

  1. Проводник:
  2. Фазовые проводники: алюминиевые, многопроволочные, круглые и уплотненные, сечение 16-25 мм2. Количество жил: 2 — 4.
  3. Изоляция фазового провода — легкий стабильный сшитый полиэтилен. Изолированные жилы имеют идентификационную окраску или цифровую маркировку.
  4. Скрутка имеет правильное направление.

Заявка

Жилы предназначены для линий электропередач и осветительных антенных сетей на номинальное напряжение до 1 кВ и номинальную частоту 50 Гц и. Основная область применения: для электрических и осветительных воздушных сетей и отводов к вводам в стены и конструкции зданий и сооружений с атмосферным воздухом II и III типа по ГОСТ 15150-69.

Технические условия

Тип климатизации Б, категория размещения 1,2,3 по ГОСТу.15150-69

Диапазон рабочих температур от -60 ° C до + 50 ° C
Монтаж проводов рекомендуется проводить при температуре окружающей среды не ниже -20 ° C
Допустимо рабочая температура нагрева жилы не более 90 ° C
Короткое замыкание жилы макс. температура не более 250 ° C
Строительная длина оговаривается при заказе
Радиус изгиба при установке на опоры: не менее 10 наружных диаметров
Гарантия Срок службы 3 года со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня изготовления.
Срок службы не менее 40 лет

R14 .20 ALU + 1 x 3.20 St

Номинальное
Поперечное сечение
Площадь

Количество и диаметр
проволоки

Номинал
Общий диаметр

Максимальный
Ток
Рейтинг

Стандартный
Длина
Длина

Вес
по стандарту
Поставка L


Поставка на Деревянный барабан

мм²

No x мм

мм

На воздухе при 30 ° C

м

кг

900

2 — ЯДЕРНЫЕ (Без мессенджера) Тип: NFA2X

16

7 x 1.70

15

91

2000

275

R12

25

7 x 2.14

9004

7 x 2.14

900

2500

531

R14

35

7 x 2,52

21.6

135

2500

583

R16

4 — CORES (без мессенджера) Тип: NFA2X

0

9000 7 x 1,70

18,1

77

2500

688

R14

25

7 x 2.14

22,2

97

2000

849

R16

35

7 x 2,52

900,19

900,19

1000

584

R16

4 — CORES (с мессенджером) Тип: NFA2X + N

50/56.3

19 x 1,78 ALU

29,2

146

1000

811

R16

R16

6

70 / 56,3

19 x 2,14 ALU

34,5

187

500

521

0 314

95 / 56,3

19 x 2,52 ALU

39,1

227

500

649

649

6 x 3.20 ALU + 1 x 3.20 St

Информация о компании

Hongda cable Co., Ltd. — один из самых профессиональных производителей кабелей и проводов, основанный в 1988 г., экспортировано в течение 9 лет, включая научные исследования,

.Самоподдерживающийся

или воздушный провод

падения Сс на открытом воздухе

самонесущий или антенный ответвительный трос из нержавеющей стали

SS Drop Wire

В спецификации описываются конструкция и требования к одиночной паре (две жилы) самонесущей Кабель с отводной проволокой, имеющий сплошные отожженные медные жилы, изолированные черным полиэтиленом.

ПРОВОДНИКИ

Каждый провод в кабеле ответвления должен состоять из сплошного отожженного медного провода 0.Размер 64 мм.

ИЗОЛЯЦИИ

падение провода должен быть как одно целого из двух параллельных черного полиэтилена изоляции Твердых отожженных медных проводников и черный полиэтилен ножны поддержки стальной проволоки. Один из изолированных проводников должны быть ребристым по полярности, как показано на рисунке 1.

Нормальная радиальная толщина изоляции на каждый проводник и провод поддержки должна быть не менее 1 мм в любой точке, как показано на рисунке 1.

образца отводной проволоки при испытании не должно иметь никаких признаков растрескивания при 150 ° C.

ЭЛЕКТРОСВОЙСТВА

Сопротивление проводника постоянному току при 20 ° C не должно превышать 28,5 Ом / км.

Сопротивление изоляции между жилами должно быть не менее 25 МОм / км при 20 ° C.

Самонесущий ответвительный провод должен быть пригоден для использования на силовых переходах до 650 В.

Диэлектрическая прочность изолированных проводов должна выдерживать 10 кВ постоянного тока или 6 кВ действующее значение в соответствии со стандартом BS6004.

Потери БД снарядом не превышают 1 дБ / км.

Опорная проволока должна быть из стальной круглой проволоки с цинковым покрытием. Диаметр 1,2 ± 0,04 мм.

Растягивающая нагрузка должна быть не менее 1,25 кН, что эквивалентно 128 кг.

Минимальное удлинение при разрыве должно составлять 3%.

Стандартная длина рулона должна составлять 500 метров.

Производитель Введение

Zhuhai Surelink Communication Cable Co., Ltd является одним из ведущих производителей кабелей и телекоммуникационных аксессуаров.У нас более 20 лет опыта работы в этой линии. На нашем заводе более двадцати производственных линий и 300 сотрудников.

Наша продукция соответствует стандарту ISO9001.Профессиональная команда, мощная фабрика и строгий контроль качества обеспечивают
лучший сервис для наших клиентов и гарантию качества в каждом заказе.

Наши продукты широко используются в телекоммуникационных компаниях и у многих дистрибьюторов по всему миру.
Мы экспортируем в более чем 70 стран, а наш годовой доход составляет более сотен миллионов долларов США.

Мы установили тесные отношения со многими компаниями по всему миру и искренне надеемся на сотрудничество со всеми клиентами со всего мира.

Категории основного кабеля, предоставляемые нами

02

02

Оплата

Мы обычно используем T / T

T / T депозит перед производством и баланс при отгрузке.

Условия оплаты: Western Union, Escrow, Paypal, T / T, L / C

Доставка

Если количество заказа невелико, мы обычно отправляем экспресс-доставкой, например TNT, DHL, UPS, FEDEX или EMS.

При большом заказе мы отправим товар по воздуху или по морю.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
