Сборка грщ и силовых шкафов. Сборка ГРЩ и силовых шкафов: основные этапы и особенности

Что такое главный распределительный щит. Какие функции выполняет ГРЩ. Как правильно собрать ГРЩ и силовой шкаф. Какие основные этапы сборки ГРЩ. На что обратить внимание при монтаже ГРЩ.

Что такое главный распределительный щит (ГРЩ)

Главный распределительный щит (ГРЩ) — это ключевой элемент системы электроснабжения здания или сооружения. ГРЩ предназначен для приема, распределения и учета электроэнергии в сетях напряжением до 1000 В.

Основные функции ГРЩ:

• Прием электроэнергии от внешней сети или трансформаторной подстанции
• Распределение электроэнергии по потребителям
• Защита отходящих линий от перегрузок и коротких замыканий
• Учет потребляемой электроэнергии
• Обеспечение возможности оперативных переключений

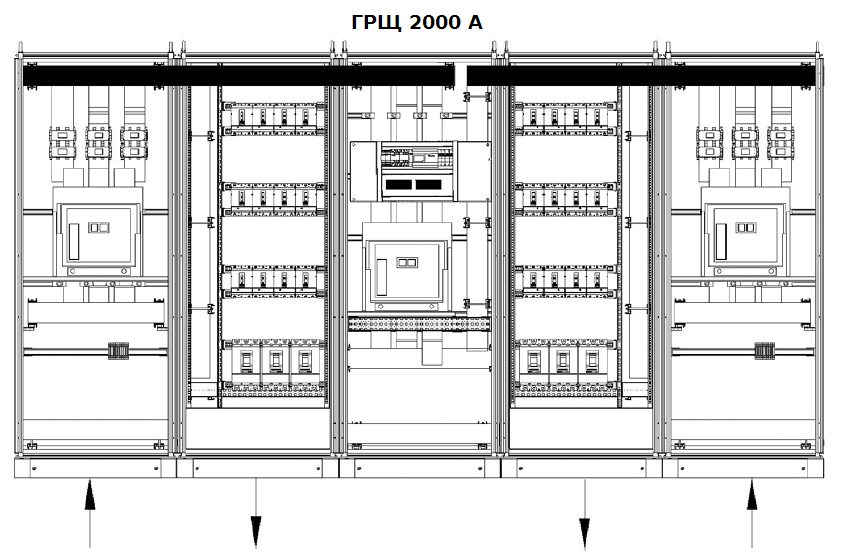

Конструкция и состав ГРЩ

ГРЩ представляет собой металлический шкаф или несколько соединенных шкафов, в которых размещается коммутационное и защитное оборудование. Основные элементы ГРЩ:

• Вводные автоматические выключатели
• Секционные разъединители
• Распределительные шины
• Автоматические выключатели отходящих линий
• Приборы учета электроэнергии
• Измерительные трансформаторы тока
• Устройства защитного отключения (УЗО)

Основные этапы сборки ГРЩ

Сборка главного распределительного щита — ответственный процесс, требующий высокой квалификации. Рассмотрим основные этапы:

1. Подготовка корпуса ГРЩ
2. Монтаж шин и изоляторов
3. Установка коммутационных аппаратов
4. Монтаж измерительных трансформаторов и счетчиков
5. Прокладка внутренних проводов и кабелей
6. Подключение внешних кабелей
7. Маркировка оборудования и проводников
8. Проверка и испытания

Подготовка корпуса ГРЩ

Корпус ГРЩ должен обеспечивать необходимый уровень защиты оборудования от внешних воздействий. На этапе подготовки корпуса выполняются следующие работы:

• Установка корпуса по уровню
• Монтаж DIN-реек и других крепежных элементов
• Установка защитных панелей
• Подготовка отверстий для ввода кабелей
• Монтаж системы вентиляции (при необходимости)

Монтаж шин и изоляторов

Шинная система ГРЩ служит для распределения электроэнергии внутри щита. При монтаже шин необходимо:

• Правильно выбрать сечение шин с учетом расчетных токов
• Обеспечить надежное крепление шин на изоляторах
• Соблюдать необходимые изоляционные расстояния
• Выполнить цветовую маркировку шин

Установка коммутационных аппаратов

К коммутационным аппаратам ГРЩ относятся автоматические выключатели, рубильники, контакторы. При их установке важно:

• Правильно выбрать номиналы аппаратов
• Обеспечить надежное крепление
• Соблюдать требуемые зазоры между аппаратами
• Выполнить подключение к шинам с соблюдением фазировки

Монтаж измерительных трансформаторов и счетчиков

Для учета электроэнергии в ГРЩ устанавливаются трансформаторы тока и электросчетчики. Особенности их монтажа:

• Трансформаторы тока должны соответствовать расчетным токам
• Вторичные цепи трансформаторов тока заземляются
• Счетчики устанавливаются на специальные панели
• Обеспечивается возможность опломбировки счетчиков

Прокладка внутренних проводов и кабелей

Внутренние соединения в ГРЩ выполняются изолированными проводами и кабелями. При их прокладке необходимо:

• Использовать провода с изоляцией, соответствующей напряжению сети
• Соблюдать цветовую маркировку проводников
• Прокладывать провода в кабельных каналах
• Выполнять надежное крепление проводов
• Избегать острых изгибов кабелей

Подключение внешних кабелей

К ГРЩ подключаются вводные и отходящие кабели. При их подключении важно обеспечить:

• Надежную фиксацию кабелей
• Герметизацию мест ввода кабелей
• Правильное подключение жил кабелей
• Маркировку подключенных кабелей

Маркировка оборудования и проводников

Правильная маркировка элементов ГРЩ необходима для удобства эксплуатации и обслуживания. Маркировке подлежат:

• Коммутационные аппараты
• Измерительные приборы
• Шины и изоляторы
• Провода и кабели
• Клеммы и зажимы

Проверка и испытания ГРЩ

После завершения монтажа проводится комплексная проверка ГРЩ, включающая:

• Визуальный осмотр
• Проверку затяжки контактных соединений
• Измерение сопротивления изоляции
• Проверку работы коммутационных аппаратов
• Испытание повышенным напряжением

Особенности сборки силовых шкафов

Силовые шкафы имеют много общего с ГРЩ, но есть и некоторые отличия в их сборке:

• Меньшие габариты и более простая конструкция
• Обычно отсутствуют измерительные трансформаторы
• Чаще используются модульные автоматические выключатели
• Могут содержать пускорегулирующую аппаратуру

Требования безопасности при сборке ГРЩ

Сборка ГРЩ связана с повышенной опасностью, поэтому необходимо соблюдать следующие правила:

• Работы должны выполнять квалифицированные специалисты
• Использовать средства индивидуальной защиты
• Применять только исправный инструмент
• Соблюдать технику безопасности при работе на высоте
• Не допускать попадания влаги внутрь щита

Документация на ГРЩ

По завершении сборки ГРЩ должна быть оформлена следующая документация:

• Паспорт ГРЩ
• Однолинейная схема
• Протоколы испытаний
• Инструкция по эксплуатации
• Сертификаты на комплектующие

Правильно собранный и испытанный главный распределительный щит является залогом надежной и безопасной работы системы электроснабжения объекта. Соблюдение технологии сборки и требований нормативных документов позволяет обеспечить долгий срок службы ГРЩ.

Сборка ГРЩ и силовых шкафов

Доставка электроэнергии потребителям в жилые и производственные помещения не может осуществляться напрямую по электрическим сетям от электростанций без установки современного распределительного силового оборудования. К нему относятся главные распределительные щиты (ГРЩ) и шкафы распределительные силовые (ШРС).
Различия ГРЩ и ШРС
Распределительный щит и силовой шкаф схожи между собой по техническим параметрам и комплектации, а устройство и монтаж корпуса у них разные. Щит закрывается только с лицевой стороны, монтируется на стену, обычно в предназначенную для него нишу. Силовой шкаф ставится прямо на пол вплотную к стене, а его содержимое закрыто стенками корпуса со всех сторон.
Функции распределительных щитов и шкафов
Силовое оборудование обеспечивает безопасную эксплуатацию электрических сетей и выполняет следующие функции:
• ввод в здание и раздачу электроэнергии по потребителям;
• контроль работы электросети;
• защита электросети от перегрузок и короткого замыкания;
• подключение к запасному источнику электропитания;
• контроль расхода электроэнергии;
• сигнализация при аварийных ситуациях в сети.
Благодаря использованию такого оборудования, в сетях исключаются как перепады напряжения, так и утечка электроэнергии.
Устройство ГРЩ и ШРС
Силовые шкафы и щиты изготавливаются из прочных материалов (металл со специальным покрытием, негорючий пластик), защищающих оборудование от механических повреждений, воздействия влажности и химических веществ. На их комплектацию влияют конструктивные особенности здания и производственные потребности. ГРЩ и ШРС могут быть стандартного наполнения в соответствии с ГОСТом или изготовленными по индивидуальному заказу. Обычно оборудование щитов и шкафов представлено:
• рубильниками,
• выключателями автоматическими,
• предохранителями,
• контакторами,
• трансформаторами,
• измерительными приборами,
• светосигнальными устройствами,
• приборами мониторинга работы аппаратуры,
• соединительными элементами (клеммами, проводами).
Эти комплектующие элементы включены в определенные функциональные блоки: вводные, линейные, секционные и контрольно-управляющие.
Сборка ГРЩ и ШРС
Перед сборкой силовых распределительных устройств разрабатывают проект электроснабжения помещений с учетом необходимой комплектации, к нему прилагают схему раздачи электроэнергии. Затем выбирают подходящее место для установки щита или шкафа.
Создание схемы
Схема позволяет представить расположение электрических устройств, спланировать ремонт и модернизацию сетей. При ее составлении учитывают следующее:
• для всех бытовых электрических приборов повышенной мощности устанавливают свои автоматы;
• отдельные помещения выделяют в группы; если комнаты небольшие, несколько их можно объединить;
• устройства защитного отключения (УЗО) монтируют на группы автоматов с учетом общей нагрузки;
• для сырых помещений подключают дополнительное УЗО;
• для каждого этажа устанавливают УЗО;
• предусматривают резервные автоматы для дальнейшей модернизации;
• соблюдают принцип селективности (возможности поочередной работы) при установке автоматов, чтобы отключение срабатывало только в месте аварии.
Этапы сборки
Сборку и установку силовых шкафов и щитов могут проводить только специалисты-электромонтажники, прошедшие обучение и имеющие специальный допуск.До начала работ нужно отключить кабель ввода электропитания. Сборка ГРЩ и ШРС включает в себя несколько этапов:
1. Предварительный этап:
• удаление заглушек на корпусе;
• монтаж крепежных реек и кронштейнов;
• установка шин нейтрали и заземления;
• временный демонтаж дверцы;
• установка корпуса для проверки соответствия подготовленного места;
• размещение корпуса на столе для удобства дальнейшего монтажа.
2. Подготовка проводки:
• подгонка необходимой длины проводов с запасом для комплектующей аппаратуры;
• укладка проводов потребителей и вводного кабеля внутрь корпуса.
3. Крепление автоматов и устройств защиты на DIN-рейке.
4. Подключение проводов:
• всегда справа налево к соответствующим автоматам;
• сгибание проводов под углом 90;
• при нехватке места прокладка проводов может быть за крепежной рейкой;
• зачистка проводов на 1 см;
• защита оголенных концов многожильной проводки наконечником;
• присоединение проводов к автоматам (изоляция не должна попасть в клеммы), затяжка клемм;следует учесть, что питание на автоматические выключатели всегда подается сверху, а отходит от них снизу;
• проверка надежной затяжки клемм;
• фиксация проводов в пучки с помощью пластиковых стяжек.
5. Подключение кабелей:
• силового кабеля ввода электроэнергии к клеммам главного автомата сверху;
• заземляющей жилы к шине заземления;
• ноля и фазы к счетчику.
6. Финальный этап:
• отладка системы путем попеременного подключения линий с нагрузкой;
• полное подключение электропитания;
• маркировка проводов;
• монтаж дверцы, наклейка схемы на ее внутреннюю сторону.
При сборке силовых шкафов и распределительных щитов необходимо строго соблюдать правила и нормативы электротехнических работ, иначе допущенные ошибки могут дорого обойтись как заказчикам, так и монтажным организациям.

Сборка ГРЩ и силовых щитов

Главная » Интересно

Интересно

Автор Дарья Ветрова На чтение 2 мин. Опубликовано 30.03.2022

Главный распределительный щит (ГРЩ 0.4 кв)— электротехническое устройство, предназначенное для ввода, измерения и распределения электроэнергии. Включает в себя противоаварийную автоматику от коротких замыканий, перегрузок по току и напряжению (выключатели, УЗО и др.) и электросчетчики (счетчики) в сетях 380 В (0,4 кВ). Его роль может выполнять предварительное распределительное устройство (ВРУ) или низковольтный экран подстанции.

Содержание

1. Типы ГРЩ
2. Входные щиты
3. Распределительные щиты
4. Секционные шкафы
5. Этапы сборки

Типы ГРЩ

Они могут быть в виде односторонних щитов обслуживания (ЩО 70-90), шкафов распределительных и силовых, а также подразделяются на:

Входные щиты

Это название происходит от установленного оборудования: столбовые автоматы, предохранители, к которым подключен ввод (тросы, шины). Кроме того, ближайшим к основному вводу ВРУ считается главный вводной щит (например, низковольтный распределительный щит подстанции).

Распределительные щиты

Там устанавливаются коммутационные аппараты, амперметры, вольтметры, счетчики с трансформаторами тока и дополнительное оборудование (тестер и внешний модем).

Секционные шкафы

Они могут иметь несколько секций, каждая из которых выполняет свою функцию и на ней монтируется: тумблер (АВР), автоматические выключатели с различными токами нагрузки, классами защиты и релейной автоматики, а также обычный или реверсивный выключатель с предохранителями. . . Все они позволяют запитать участок автобусов или мосты между участками от разных источников в автоматическом, ручном и дистанционном режимах.

Этапы сборки

Первый этап сборки – выбор нужного места по схемам заранее составленного проекта. Водную часть размещаем как можно ближе к тому месту, где будет еда, также с учетом того, как она будет находиться в помещении (сверху или снизу). Если он ниже, возможно, потребуется установить его на специальную подставку.

Все панели или шкафы должны быть соединены с общим контуром заземления или с главной шиной заземления (МГШ) пайкой или свинчиванием.

Вводные концы и другие кабели сечением более 16 мм² помещаем в необходимые контакты и стягиваем их винтами, предварительно установив выступы, дополнительно пометив фазы, ноль и землю определенным цветом или количеством.

Остальные секции могут питаться через кабельные мосты или шинный мост, установленный над изоляторами. После этого в оставшиеся ячейки укладываем необходимые провода, предварительно повесив на каждую этикетку с указанием: марки провода, сечения и номера разъема согласно плану проекта и подключаем к выходным контактам автоматов, автоматических или оперативных выключателей нуля и наземные автобусы.

Основы распределительных щитов, распределительных устройств и щитов

Статья 240 Национального электротехнического кодекса ( NEC ) касается защиты от перегрузки по току и отмечает, что все электрические проводники должны быть защищены. Устройства защиты от перегрузки по току (OCPD) состоят из предохранителей и автоматических выключателей. Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя предохранители были первыми OCPD, которые широко использовались в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и очень распространены. сегодня. В этой статье рассматриваются основы щитов, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD. Для простоты при обсуждении OCPD здесь будут упоминаться только прерыватели.

В каждом из этих трех типов передач есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других. Краткое описание каждого типа зубчатого колеса и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатого колеса.

Панели. Стандарт NEC определяет щит как: «Один щит или группа блоков щита, предназначенные для сборки в виде единого щита, включая шины и автоматические устройства максимального тока, и оборудованные переключателями или без них для управления светом, или силовые цепи; предназначен для размещения в шкафу или вырезанной коробке, размещенной в стене, перегородке или другой опоре или у нее; доступ только спереди» [ NEC 100]. Их можно разделить на центры нагрузки и панели, которые часто называют «панелями».

Фото 1. Типовая панель



Центры нагрузки обычно используются в жилых и небольших коммерческих помещениях. Поскольку он есть почти в каждом доме в Америке, это самый дешевый способ размещения автоматических выключателей. Сами выключатели обычно менее дороги, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений до 240 В и обычно рассчитаны только на 225 А. При этих номиналах они достаточно неглубокие, чтобы утапливаться в стену из стоек 2×4, и достаточно узкие, чтобы поместиться между стойками в центрах 16 дюймов. Для более крупных корпусов для поверхностного монтажа один производитель предлагает центры нагрузки с номинальным током до 600 А. Кроме того, напряжение до 277 В могут быть получены, но не распространены.

И центры нагрузки, и щиты монтируются в шкафах». . . снабжается рамой, матом или отделкой, в которую вешается или может быть подвешена распашная дверь или двери». [ NEC 100] В соответствии с требованиями стандарта NEC 408.38 они также имеют тупиковые зоны, что означает отсутствие «. . . токоведущие части, находящиеся на рабочей стороне оборудования, подверженные воздействию человека» [ NEC 100]. Обычно щиты используются для напряжения до 600 В, но также доступны более высокие номиналы напряжения. Панели могут быть рассчитаны на ток до 1200 А. Щиты меньшего размера могут вмещать втычные выключатели или выключатели с болтовым креплением. В больших щитах используются только выключатели с болтовым креплением, и они могут иметь стандартные термомагнитные или электронные выключатели с регулируемыми настройками. Щиты глубже, чем центры нагрузки. Стена, в которую монтируется встраиваемая панель, должна быть построена с использованием шпилек 2×6. Щиты номиналом 600 А и выше устанавливаются глубже и крепятся к стене.

Распределительные щиты. Распределительные щиты определяются в стандарте NEC как «Большая отдельная панель, рама или набор панелей, на которых на лицевой, задней или обеих сторонах установлены выключатели, устройства перегрузки по току и другие защитные устройства, шины и, как правило, приборы. Эти узлы, как правило, доступны как сзади, так и спереди, и не предназначены для установки в шкафах» [ NEC 100].

Распределительные щиты похожи на щитовые в том смысле, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щитовые щиты и центры нагрузки. Они монтируются на полу и имеют большую глубину, чем щитовые, обычно начиная с глубины 18 дюймов. Поскольку распределительные щиты крупнее и дороже, чем щитовые, они редко используются для шины с током менее 1200 А и могут быть рассчитаны на ток до 5000 А. на выключатели и выкатные выключатели могут быть установлены внутри распределительного щита.Часто требуется только доступ спереди, но также может потребоваться доступ сзади и сбоку.

Фото 2. Типовой распределительный щит



Распределительное устройство. В стандарте NEC распределительное устройство определяется как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий коммутацию первичной силовой цепи, прерывающие устройства или и то, и другое, с шинами и соединениями. В состав узла могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или тем и другим».

Распределительное устройство — самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части механизма. Распределительное устройство тестируется по другому стандарту UL, чем щиты и распределительные щиты. Поскольку выключатели в распределительном устройстве находятся каждый в своем отсеке, устройство рассчитано на то, чтобы выдерживать условия короткого замыкания до 30 циклов. Щиты и распределительные щиты рассчитаны только на то, чтобы выдерживать условия короткого замыкания до 3 циклов.

В распределительных устройствах часто используются выкатные выключатели. Эти выключатели могут быть отсоединены от шины и удалены для обслуживания или замены, не отключая главный и не затрагивая другие выключатели в ряду передач. С подвижными частями выкатной выключатель не нуждается в регулярном обслуживании, чтобы гарантировать, что механизмы должным образом смазаны и будут функционировать должным образом, когда это необходимо. Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового замыкания и использования средств индивидуальной защиты.

Фото 3. Типовое распределительное устройство



Когда один тип устройства предпочтительнее других

Факторы, влияющие на решение о том, какой тип устройства использовать, включают экономичность, нехватку места, требования к инженерным сетям, возможность останов объекта и размер электрической системы (номинальные значения напряжения и тока).

• Экономика часто определяет выбор типа оборудования. Если нагрузки немногочисленны и малы, центр нагрузки может выполнять эту работу. Поскольку специальные корпуса могут быть очень дорогими, если окружающая среда требует такого корпуса, обычно используется наименьшая возможная панель.
• Требуемое место для распределительных щитов или распределительного устройства часто становится проблемой, особенно в арендованных помещениях, где площадь в квадратных футах равняется доходу владельца. Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
• Чтобы удовлетворить требования коммунального обслуживания или сэкономить место внутри, часто главное распределительное устройство устанавливается снаружи здания. Это устраняет необходимость в корпусе трансформатора тока (C/T) для служебного входа, поскольку секция механизма может вместить C/T и счетчик.
• Отключение электрической системы для технического обслуживания может быть экономически невыгодным на промышленных или критически важных объектах. Поэтому применяют распределительные устройства с выкатными выключателями.
• В зависимости от потребностей объекта в электроснабжении могут потребоваться распределительные щиты или распределительные устройства для основного распределительного оборудования. Однако из соображений экономии и пространства, отмеченных выше, щитовые панели используются везде, где это возможно, по всему зданию.



Щит, распределительный щит, таблица сравнения распределительных устройств

В следующей таблице представлено сравнение различных аспектов различных типов оборудования. Обратите внимание, что стандарт NEC не ограничивает использование каких-либо типов редукторов конкретными диапазонами напряжений или токов. Это продукты, которые производители электрооборудования создали для удовлетворения требований Code и потребностей электростроительной отрасли. Эта таблица основана на номиналах и размерах редукторов компаний ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. На промышленных предприятиях могут использоваться шестерни других производителей с дополнительными параметрами и размерами.

Таблица 1. Сравнение щита, распределительного щита и распределительного устройства.

Заключение

Имея варианты щитов, распределительных щитов и распределительных устройств, проектировщик электрических систем имеет в своем распоряжении широкий набор опций для обеспечения требуемой защиты от перегрузки по току для проводников по всему объекту. В зависимости от того, какие факторы действуют на конкретном объекте, всегда есть работающие решения.



Теги : распределительные щиты, распределительные устройства, щиты

Разница между распределительным устройством и распределительным щитом

Электричество жизненно важно для нашей повседневной жизни, но многие люди считают его само собой разумеющимся. Когда дело доходит до электрического потока, два важнейших компонента помогают обеспечить электричеством ваш дом или бизнес — распределительные щиты и распределительное устройство. Несмотря на то, что они похожи по названию, они выполняют очень разные функции и часто предназначены для работы в тандеме, чтобы без особых усилий обеспечивать электричеством.

Чтобы лучше понять разницу между распределительным устройством и распределительным щитом, мы рассмотрим их уникальные роли. Если вы хотите узнать о вариантах, продолжайте читать для быстрого брифинга о фундаментальных различиях между ними.

Что такое распределительное устройство?

Распределительные устройства — это устройства, которые переключают, контролируют и защищают цепи и устройства. Их основная функция заключается в том, чтобы «включать» или выключать питание по мере необходимости. Эти устройства могут обслуживать электрические цепи низкого, среднего и даже высокого напряжения. Они необходимы для включения и выключения питания генераторов, двигателей, трансформаторов, линий электропередач и электрических сетей в бытовых, коммерческих и промышленных распределительных системах.

Характеристики и компоненты распределительного устройства:

Распределительное устройство имеет несколько основных характеристик и компонентов. Они помогают различать роли между распределительным устройством и распределительными щитами. Распределительное устройство играет жизненно важную роль в энергосистеме, защищая оборудование от потоков сильного тока.

Основные характеристики распределительного устройства:

• Быстрая работа
• Полностью определенная дискриминация
• Обеспечение ручного управления
• Полная надежность

Кроме того, распределительное устройство включает в себя два основных компонента: силовые выключатели и регулятор мощности. Силовые выключатели или проводящие компоненты содержат автоматические выключатели, плавкие предохранители или молниезащитные разрядники, которые могут отключить подачу энергии в случае неисправности.

В качестве альтернативы, компоненты управления питанием содержат панели управления, защитные реле и трансформаторы тока, которые служат для контроля, защиты и управления электропроводкой.



Что такое коммутатор?

Основной задачей распределительного щита является безопасное распределение электроэнергии по промышленным и коммерческим объектам. Распределительные щиты позволяют перенаправлять поступающую мощность и разделять ее на более мелкие цепи в зависимости от требований. По сути, распределительные щиты могут «переключать» направление движения энергии, направляя ее в других направлениях по мере необходимости.

Распределительные щиты могут поставляться в нескольких формах, включая одинарную панель, монтажную панель или структурную раму, в зависимости от конкретного применения.

Функции и компоненты распределительного щита:

Распределительные щиты имеют несколько отличных от распределительных устройств функций и компонентов, учитывая, что они служат уникальной цели в обеспечении электроэнергией.

Основные характеристики распределительных щитов:

• Возможности измерения, позволяющие распределительному щиту измерять потребление энергии.
• Доступность передней и задней частей для облегчения обслуживания и установки.

Кроме того, некоторые из важнейших компонентов распределительных щитов включают панели или рамы и устройства управления или контроля. Панели или рамы содержат такие устройства, как индикаторы схем и переключатели, чтобы облегчить подачу питания или управление каждой схемой.

Распределительные щиты также имеют устройства управления или контроля, которые могут подключать или контролировать несколько источников питания, поступающих на распределительный щит и от него. Примерами этого могут быть частотомеры или синхроноскопы.

Распределительные устройства и распределительные щиты: четыре основных отличия.

Поскольку распределительные устройства и распределительные щиты выполняют совершенно разные функции, между ними есть четыре основных различия.

1. Аппаратные компоненты
2. Используйте варианты
3. Напряжение
4. Безопасность

Аппаратные компоненты

Одним из основных различий между распределительным устройством и распределительным щитом являются различия в аппаратных компонентах. В то время как распределительное устройство состоит из коммутационных устройств, предназначенных для включения или выключения питания, распределительные щиты представляют собой панели, оснащенные устройствами, готовыми перенаправить питание по мере необходимости.

Коммутационное оборудование использует коммутационные устройства для электрических цепей низкого, среднего и высокого напряжения. У них есть части, которые включают предохранители, автоматические выключатели, разрядники молнии, реле, изоляторы и устройства отключения, которые служат для регулирования потока энергии.

С другой стороны, панели распределительных щитов имеют шины, выключатели, а также защитные и электрические устройства управления, установленные спереди, сзади или на обеих сторонах.

Вариации использования

Еще одно основное различие между ними заключается в их предполагаемом использовании.

Распределительное устройство используется для включения и питания трансформаторов, генераторов, линий электропередач, двигателей и электрических сетей для жилых, коммерческих, промышленных и распределительных систем. Целью распределительного устройства является подача и управление питанием нагрузок, а также защита нагрузок от поражения электрическим током. Распределительное устройство также может быть полезным при выявлении условий неисправности и отключении электропитания.

С другой стороны, распределительные щиты обычно предназначены для распределения питания между несколькими источниками. Они передают мощность на отдельные нагрузки, трансформаторы, управляющее оборудование и щиты.

Распределительные щиты жизненно важны для распределения электроэнергии, а распределительные устройства защищают оборудование от поражения электрическим током или отказа из-за короткого замыкания или перегрузки по току.

Перепады напряжения

Еще одно существенное различие между распределительным устройством и распределительным щитом заключается в том, что каждая из этих систем может работать с разным напряжением. Системы распределительных устройств оснащены высоковольтной мощностью, например, до 350 кВ, в то время как распределительные щиты не предназначены для работы с высоким напряжением и могут управлять только 600 вольт.

Функции безопасности

В дополнение к другим отличиям распределительные устройства и распределительные щиты имеют различные функции безопасности.

Распределительное устройство обычно имеет автоматические функции безопасности с возможностью ручного управления в аварийных ситуациях. Распределительное устройство может быть размещено как в помещении, так и на открытом воздухе с металлическими шкафами и кожухами, в зависимости от типа объекта, на котором устанавливается распределительное устройство.

В качестве альтернативы распределительные щиты аналогичны тем, что они могут иметь металлический корпус, но также могут иметь и деревянный корпус. У них есть счетчик, который показывает количество энергии, потребляемой каждой цепью.



Дополнительные различия между распределительным устройством и распределительным щитом:

Несмотря на то, что различия в аппаратных компонентах, способах использования, допустимом напряжении и характеристиках безопасности являются существенными различиями, необходимо учитывать еще несколько моментов.

Производители распределительных устройств и распределительных щитов изготавливают и тестируют каждое из них в соответствии с различными стандартами. Например, распределительное устройство сконструировано и испытано в соответствии со стандартом ANSI C37.20.1, стандартом UL 1558 и стандартом NEMA SG-5.

Распределительные щиты изготовлены и испытаны на соответствие стандарту NEMA PB-2 и стандарту UL -891.

Кроме того, в то время как распределительные устройства без предохранителей испытываются на короткое замыкание при пятнадцатипроцентном коэффициенте мощности в течение полных тридцати циклов, распределительные щиты проходят испытания при двадцатипроцентном коэффициенте мощности в течение трех циклов.

Разница в стоимости — еще одно важное различие между ними. Хотя распределительные устройства, как правило, намного более прочные, надежные и гибкие, чем распределительные щиты, они также имеют гораздо более высокую цену.

Заключение

Хотя распределительные устройства и распределительные щиты являются компонентами электрических цепей, они не идентичны.
