Сборка силового щита на 3 фазы. Сборка трехфазного электрощита: пошаговая инструкция и советы по монтажу — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно собрать трехфазный электрощит для частного дома. Какие компоненты необходимы для сборки щита на 380В. Какие схемы подключения использовать. На что обратить внимание при монтаже трехфазного щита.

Содержание

Основные компоненты трехфазного электрощита

Для сборки трехфазного электрощита на 380В потребуются следующие основные компоненты:

Корпус щита с соответствующей степенью защиты (не менее IP54 для наружной установки)
Трехфазный счетчик электроэнергии
Вводной трехполюсный автоматический выключатель
Устройство защитного отключения (УЗО)
Групповые автоматические выключатели
Дифференциальные автоматы
Шины N и PE
Провода для внутренней разводки

Выбор конкретных устройств зависит от выделенной мощности, количества отходящих линий и требований по защите. Рассмотрим подробнее основные элементы.

Выбор корпуса электрощита

Корпус щита следует выбирать исходя из количества модульных устройств, которые планируется в нем разместить. Для частного дома обычно достаточно щита на 24-36 модулей. Важные характеристики корпуса:

Степень защиты IP54 и выше для наружной установки
Наличие монтажной панели и DIN-реек
Запираемая дверца
Окошко для считывания показаний счетчика
Возможность опломбировки

Металлический корпус предпочтительнее пластикового с точки зрения пожарной безопасности. Габариты корпуса должны обеспечивать удобство монтажа и обслуживания.

Выбор вводного автоматического выключателя

Вводной автомат является основным защитным устройством электрощита. Его номинальный ток выбирается исходя из выделенной мощности. Для типовых 15 кВт обычно устанавливают трехполюсный автомат на 25-32А.

Важные характеристики вводного автомата:

Номинальное напряжение 400В
Количество полюсов — 3
Номинальный ток 25-40А (в зависимости от мощности)

Отключающая способность не менее 4,5 кА
Характеристика срабатывания — C

Вводной автомат устанавливается первым в цепи после счетчика. Его задача — защита от коротких замыканий и перегрузок во всей внутренней сети дома.

Установка УЗО и дифавтоматов

Для защиты от поражения электрическим током в трехфазном щите устанавливают УЗО или дифференциальные автоматы. Основные требования:

На розеточные группы — УЗО с током утечки 30 мА
На ванную комнату — отдельное УЗО 10 мА
На освещение УЗО можно не ставить
Номинальный ток УЗО должен быть не меньше вводного автомата

Вместо комбинации УЗО + автомат можно применять дифавтоматы, совмещающие обе функции защиты. Это позволяет сэкономить место в щите.

Выбор и установка групповых автоматов

Групповые автоматические выключатели защищают отдельные линии и потребители. Их выбирают исходя из мощности нагрузки:

Освещение — 10-16А
Розеточные группы — 16-25А
Электроплита — 25-32А
Стиральная машина, бойлер — 16-20А
Кондиционер — 20-25А

Для удобства обслуживания рекомендуется группировать автоматы по назначению — освещение, розетки, силовые потребители. Между группами оставляют резерв для будущего расширения.

Схема подключения трехфазного щита

Базовая схема подключения трехфазного щита выглядит следующим образом:

От счетчика фазные провода L1, L2, L3 подключаются на вводной автомат
С выхода автомата фазы идут на шины
От шин запитываются групповые автоматы и УЗО
Нулевой рабочий проводник N подключается на шину N
Защитный проводник PE — на шину PE

Важно равномерно распределить однофазные нагрузки по фазам, чтобы избежать перекоса. Трехфазные потребители подключаются на отдельные трехполюсные автоматы.

Порядок сборки трехфазного электрощита

Процесс сборки трехфазного электрощита включает следующие основные этапы:

Установка корпуса щита
Монтаж DIN-реек и шин N, PE
Установка счетчика
Монтаж вводного автомата
Установка УЗО
Монтаж групповых автоматов
Установка дополнительных устройств (реле, контакторы)
Разводка проводов между аппаратами
Маркировка проводов и аппаратов
Подключение вводного кабеля

При сборке важно соблюдать правила электробезопасности и требования ПУЭ. Все соединения должны быть надежными, провода промаркированы.

Типовые схемы трехфазных щитов

Рассмотрим несколько вариантов схем трехфазных щитов для частного дома:

Базовая схема на 15 кВт

Вводной автомат 3P 32А
УЗО 4P 40А 30мА
6 групповых автоматов 1P 16А (освещение, розетки)
2 автомата 1P 25А (электроплита, бойлер)
Шины N и PE

Схема с раздельными УЗО

Вводной автомат 3P 40А
УЗО 4P 40А 100мА (вводное)
УЗО 2P 25А 30мА на розеточные группы
УЗО 2P 16А 10мА для ванной
8-10 групповых автоматов

Схема с применением дифавтоматов

Вводной автомат 3P 32А
4 дифавтомата 1P+N 16А 30мА (розетки)
Дифавтомат 1P+N 10А 10мА (ванная)
4-5 обычных автоматов (освещение, силовые потребители)

Конкретная схема подбирается исходя из особенностей электропроводки дома и требований по защите.

Заключение

Сборка трехфазного электрощита — ответственная задача, от качества выполнения которой зависит безопасность электроснабжения дома. При наличии навыков и знаний правил электромонтажа ее можно выполнить самостоятельно. В сложных случаях рекомендуется обращаться к специалистам. Грамотно собранный трехфазный щит обеспечит надежную защиту и удобство в эксплуатации электроустановки частного дома.

5 вариантов сборки трехфазного щита

Порядок сборки

После получения разрешения на подключение к трем фазам и технического условия, приступим к самостоятельной сборке щита. Ввод будет монтироваться в герметичном боксе, который нужно собрать на наружной стене частного дома или столбе. В нем установлен трехфазный счетчик и автоматический выключатель, как показано на фото ниже:

Возле ввода организовываем устройство заземления, согласно правилам. Вводной щит учета электроэнергии будет опломбирован и свободного доступа к нему не будет. Поэтому первым делом нужно самостоятельно собрать трехфазный распределительный щиток, распределив потребителей по своему желанию.

От вводного бокса к распределительному электрощиту заводится 5-жильный кабель L1; L2; L3; N; PE, или 4-х жильный L1; L2; L3; N при условии использования схемы заземления TN-C-S или организации еще одного устройства заземления возле щитка.

Для подключения трехфазного домашнего оборудования собрать щит нужно будет по следующей схеме:

Сборка щита учета на 380 вольт выполняется многожильным проводом, сечением не менее 4 мм с цветной изоляцией. Рекомендуемые цвета — L1 красный, L2 белый, L3 черный, N синий, PE желто-зеленый. Чтобы правильно собрать трехфазный щиток, нужно внимательно смотреть на защитные устройства, на которых нанесены отметки фаз для подключения проводов. На данной схеме представлены четырехполюсные защитные аппараты УЗО, с дополнительной клеммой N, в обычных автоматах эта клемма может отсутствовать. По очереди установленные в щитке на DIN-рейку устройства начинаем коммутировать, отмеряем провод от клеммы L1 до клеммы L1 следующего за ним устройства, с запасом 30%, для удобства монтажа и эксплуатации.

Такую операцию проводим со всеми клеммами, однако учтите, что заранее нарезать отрезки не рекомендуется, потому что в процессе сборки заметите, что длина отрезка L1 намного короче монтажного отрезка L3. Еще лучше собрать щит, используя монтажную трехфазную шину, которая сэкономит место и сведет к минимуму шансы что-то перепутать. Отдельно ставим нулевую шину и шину РЕ, которую обязательно соединяем с корпусом щитка учета электроэнергии.

Если же у вас в квартире либо доме нет мощного оборудования, нужно собрать щиток на 380в таким образом, чтобы каждая фаза была равномерно нагружена однофазными потребителями. Пример такой сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В данной схеме электрического щита фазы распределены на отдельную нагрузку, через однополюсные автоматы и дифференциальные выключатели. L1, L2 и L3 равномерно нагружены потребителями, согласно предварительно посчитанной предполагаемой нагрузке.

Не рекомендуется делать так — одна фаза на розетки, другая на освещение, третья на любые другие нужды, т.к

важно распределять нагрузку между L1, L2, L3. Если одна из фаз чрезмерно нагружена, происходит просадка напряжения на ней, в это же время на свободных происходит подъем напряжения. Это явления часто можно наблюдать в зимнее время, в жилом секторе

Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар

Это явления часто можно наблюдать в зимнее время, в жилом секторе. Если ваш сосед по фазе включил мощный потребитель, у вас в доме стали тускло светить лампы освещения, и холодильник натужно стал гудеть. Знайте это просадка вашей фазы. А в это же время у других соседей, запитанных от других фаз, начинают ярко светиться и взрываться лампы, перегорать техника, и даже может возникнуть пожар.

Что касается трехфазной нагрузки, для нее такой перекос будет фатальным. Чтобы этого не происходило, когда вы решите собрать щит, дополнительно установите реле контроля фаз и напряжения для трехфазной сети. Для однофазной сети выполняют подключение реле напряжения. Проконтролировать распределение нагрузки можно с помощью мультиметра с токовыми клещами, который показан на фото ниже.

Ну и последний вариант сборки щита учета электроэнергии на 380 вольт — смешанный, когда в домашней электросети присутствуют и трехфазные и однофазные потребители электроэнергии. В этом случае собрать электрощит нужно следующим образом:

Защита от поражения электрическим током

Чтобы защитить человека от действия тока при неожиданном контакте с оголеннным проводником и корпусом электроприбора, в щитке устанавливается устройство защитного отключения (УЗО). При одновременном прикосновении к фазному проводу и заземленному токопроводящему корпусу отключается подача электроэнергии. Для квартиры ток срабатывания выбирается 30 мА. Он не опасен для человека, хотя и вызывает неприятные болевые ощущения. От короткого замыкания он не срабатывает. Поэтому в электрической цепи вместе с ним должен быть подключен автомат. Если использовать дифференциальный автомат, он выполняет функцию обоих устройств, срабатывая не только на короткое замыкание, но и на утечку тока.

Влажные помещения и мощные потребители снабжаются отдельными УЗО или дифавтоматами. Во влажной среде в деревянных конструкциях даже ток 30 мА может вызвать возгорание. В таких зонах проводка требует особого внимания и защиты.

Схема подключения трехфазного УЗО: 4 варианта для частного дома

Ниже рассматриваю случаи использования противопожарного и обычного модуля в разных ситуациях.

Противопожарное УЗО для частного дома: как правильно выбрать и установить

Фрагмент схемы подключения четырехполюсного противопожарного УЗО на вводе в частный дом поясняет главный принцип его выбора по дифференциальному току.

Его ставят на вводе в здание для защиты:

входного кабеля;
линий к потребителям, на которых не используются индивидуальные устройства защитного отключения;
выполняющей роль резерва в случае отказа основного модуля.

Противопожарное УЗО подключают в схему электропитания дома с обязательным соблюдением селективности его срабатывания. Она достигается комплексно двумя настройками:

троекратным запасом уставки по дифференциальному току в сравнении с любым групповым или индивидуальным модулем, расположенным ниже;
замедлением на срабатывание по времени минимум в 3 раза.

Фрагмент приведенной выше схемы включения показывает, что дифференциальный ток противопожарного модуля IΔns трижды превышает уставку утечки IΔn1 или IΔn2 у любой группы потребителей.

Противопожарные УЗО создаются для срабатывания от токов утечки на 100, 300 либо 500 мА, а модули защиты человека от дифференциального тока производятся на уставки 30, 10 или 6 миллиампер.

Возможность выставления уставки времени для селективного срабатывания обозначается на корпусе модуля латинской буквой “S”.

Правильный выбор уставок противопожарного, группового и индивидуального УЗО по дифференциальному току и времени отключения возникшей аварии — обязательный принцип надежной ликвидации защитой поврежденного участка с оставлением под напряжением исправного оборудования.

Подключение трехфазного УЗО: схема на 4 полюса с использованием нейтрали

Упрощенно схему подключения четырехполюсного УЗО в трехфазную сеть можно представить следующим образом: на выходе рабочего нуля используется шинка для разводки потенциалов нейтрали N по подключенным потребителям (схема с нейтралью).

Потребители могут питаться от всех 3 фаз или какой-то одной. Эта же схема позволяет выполнять защиту одновременно трех разных однофазных цепей при условии использования общей нейтрали.

При этом стараются построить работу оборудования с соблюдением равномерного распределения токов нагрузок по всем фазам.

Подключение трехфазного УЗО: схема на 4 полюса без использования нейтрали

Отказаться от работы нейтрального провода и упростить конструкцию позволяет случай использования симметричной нагрузки, у которой все токи в фазах всегда равны.

Пример такого подключения — защита трехфазного асинхронного электродвигателя. Обмотки его статора могут быть собраны по схеме звезды или треугольника, которые обеспечивают одинаковые сопротивления между фазами.

Потенциал рабочего нуля заводится на вводной контакт четырехполюсного УЗО, а на выходной ничего не подключается. Выходная клемма потенциала N остается пустой.

Этот прием позволяет экономить средства за счет подключения двигателя к цепям питания кабелем с четырьмя, а не пятью жилами: три для фазных потенциалов и одна — защитного РЕ проводника.

Его монтируют на специальный болт заземления корпуса.

Виды электрощитов

Все электрощиты подразделяются на целый ряд видов, которые отличаются по конструктивному исполнению, материалу (металл или пластик), из которого изготовлен щит, методу установки и по целевому назначению.

Главный распределительный щит (ГРЩ) — распределительный щит,который осуществляет приём и распределение электроэнергии, а также учет электроэнергии, по зданию. Состоит обычно из нескольких панелей — вводных, секционных, распределительных. Также в состав ГРЩ могут входить панели учета электроэнергии, АВР, панели ППУ.

Вводно-распределительное устройство (ВРУ) — имеет похожее назначение с ГРЩ. Также обеспечивает прием и распределение электроэнергии в здание.

Автоматический ввод резерва (АВР) — обеспечивает питание потребителей от одного из нескольких источников питания (основной, резервный и т.д.) и выполняет автоматическое переключение в случае нарушения питания на резервный источник. В качестве основного ввода используются ввода от трансформаторных подстанций, в качестве резервных могут применяться либо ввод от ТП, либо от генератора. АВР могут выполняться как в виде отдельных устройств, так и в составе ГРЩ.

Распределительный щит — предназначены для приема и распределения электроэнергии, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях. К распределительным устройствам относятся, в том числе:

Щит этажный — обеспечивает прием электроэнергии от ГРЩ, ВРУ и ее передачу конечным потребителям. Также в состав этажного электрощита входит учет расхода электроэнергии жильцами дома.
Щит квартирный — предназначен для распределения электрической энергии, защиты отходящих линий и потребителей электроэнергии при коротких замыканиях и перегрузках, защиты людей от поражения электрическим током и защиты от пожара при неисправности электропроводки в однофазных сетях.

Щит освещения — применяются для управления осветительными сетями производственных зданий, сооружений, территорий объектов с различными источниками света.

Шкаф автоматики — применяются для приема и распределения электроэнергии, управления промышленными автоматизированными системами, контроля технологических параметров и сигналов, аварийной защиты, диспетчеризации и т.д.

Щит учета электроэнергии — используются для приема, распределения и коммерческого учета электроэнергии и защиты отходящих линий от перегрузок и токов короткого замыкания.

Помимо вышеперечисленных, существует еще целый ряд других видов — УКРМ, ШБП, ЩСН, пульты управления.

Последовательность правильного монтажа электрического щита

Для того, чтобы электрощит в доме был смонтирован правильно, следует использовать только качественные электротехнические изделия, а также расходные материалы. Только после окончания монтажа, в щиток подводят рабочее напряжение.

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя

Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину

Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Пример схемы электрощита, количество автоматов может меняться в зависимости от желания хозяина.

Если щит учёта электроэнергии напряжением в 380 В расположен не на улице, то перед вводным автоматом монтируют сначала его. Но установка прибора контроля за расходом электроэнергии в доме неудобно, так проверяющие лица (для экономии времени и отсутствии хозяев) должны снимать показания на улице.

Вступление

В продолжении серии статей «Электрика в деревянном доме», хочу представить типовой трехфазный щит учета и распределения для частного дома, рассчитанный для выделенной мощности 15 кВт. Данный щит является вполне стандартным и часто встречается в продаже, как типовой вариант сборки. Щит представлен в трех комплектациях фирм ABB, IEK, Schneider Electric.

типовой трехфазный щит учета

Сразу замечу, что место установки щита учета определяется сетевой организацией при выдаче разрешения на подключение выделенной мощности. О нюансах установки счетчика вне дома читайте статью (Установка счетчика вне дома ). Типовым считаем щит учета, предназначенный для установки на фасаде дома, опоре линии электропередачи или специальной опорной конструкции, что соответствует требованию большинства сетевых организаций.

Начнем с корпуса электрического щита. Согласно нормативам, на фасаде деревянного дома устанавливаются металлические щиты со степенью защиты IP =65, аналогичную степень защиты должен иметь щит, устанавливаемый на опоре. В щите должно быть предусмотрено окошко для считывания показаний счетчика и ключ для запирания дверцы. Прочность корпуса должна быть достаточной для защиты от механических повреждений.

Как собрать щит учета электроэнергии 380в 15квт

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т. е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

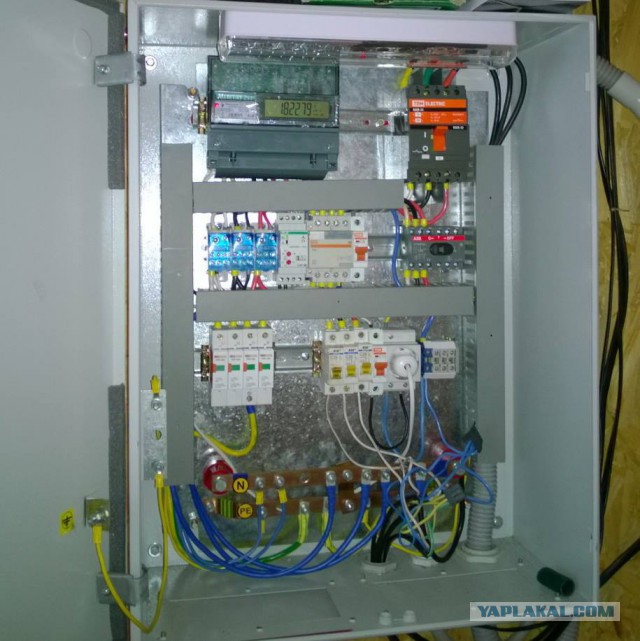

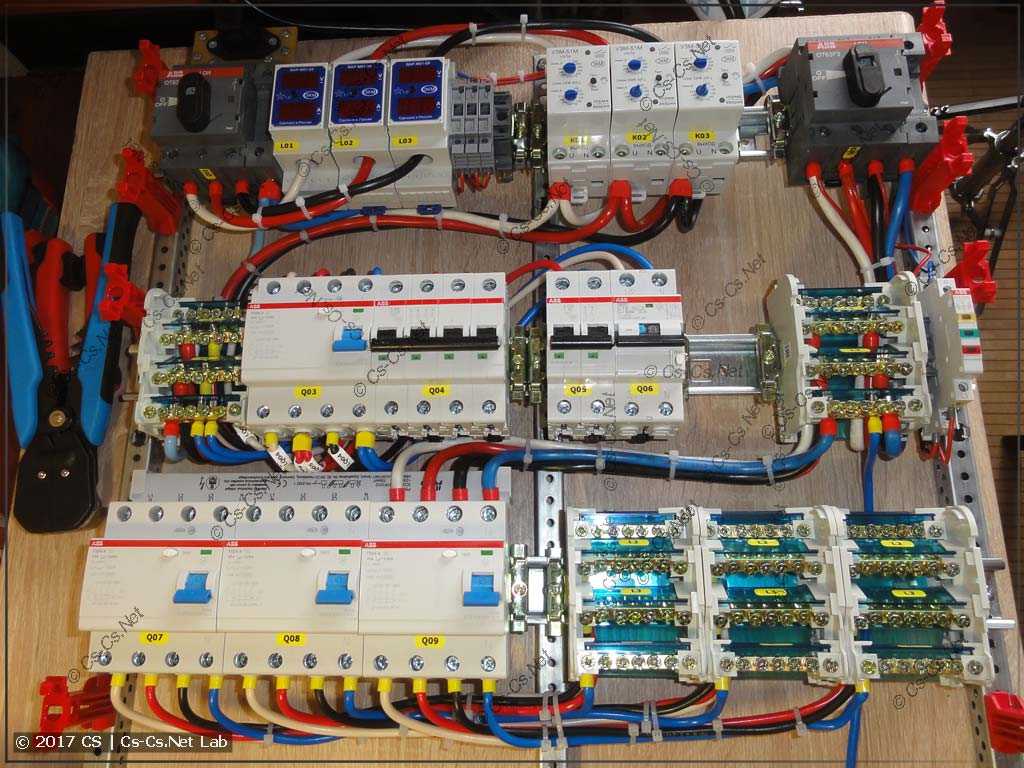

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Как компонуются модульные устройства

Не существует категоричных стандартов, рекомендующих размещение модульной техники по типам в определенной последовательности. И все же лучше придерживаться некоторых закономерных правил, чтобы устройство схемы было понятно другим мастерам, а назначение элементов управления — мнемонически доступным для пользователя.

Вполне логично будет разместить вводной автомат в начале верхнего ряда, рядом с ним также располагается блок защитных и измерительных устройств общего назначения. Во-первых, ими пользуются достаточно редко, значит, наиболее часто используемые элементы расположатся ниже, в более доступном месте. Во-вторых, так удобнее вести внутреннюю разводку. Просто запомните пока, что вводный блок подключается на верхние зажимы, а снимается напряжение с нижних.

Следуя по порядку сверху вниз и слева направо, следом устанавливаются УЗО группового типа. Как минимум одно защищает розеточные группы общего назначения, еще по одному для кухни и ванной комнаты. Если все отходящие линии защищены по току, установка вместо УЗО дифавтоматов не требуется.

Относительно автоматических выключателей: первой устанавливается защита осветительных линий, затем общие розеточные группы, затем специальные потребители и выделенные линии: бак, стиральная машина, электрический котел. Есть и альтернативный принцип размещения, при котором в первую очередь размещаются группы защиты высокомощных и трехфазных потребителей, но этот подход полезен только при построении промышленных и общедомовых сетей с токами на вводе более 100 А. Такая компоновка позволяет подключить несколько вводных автоматов, не разрывая физически жилу вводного кабеля.

Из каких элементов состоит электрический щит

Закупать составляющие электрощита необходимо сразу, чтобы впоследствии не терять время и не ездить по несколько раз за день в электротехнический магазин. Мощность щита определена, она составляет 15 кВт, это означает, что максимальная потребляемая мощность не превысит 15 кВт/ч.

Электрощит частного дома, перечень элементов:

Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.
Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.
Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Сборка электрощита 380 вольт своими руками

11.

11.2019

Инструкция по сборке трехфазного электрощита

Это еще одна статья от проекта Все-электричество. На сегодняшний день промышленным стандартном считается три фазы 380 (400) вольт. Все профессиональное оборудование, которое есть в производстве будет работать именно от этого напряжения. Трехфазная электропроводка будет заводиться на предприятия или в магазины. В время прокладки трехфазной электропроводки может потребоваться инструкция по сборке трехфазного электрощита.

При необходимости у вас также будет возможность на выходе получить 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома однозначного ответа не существует. Для частного дома вы можете провести трехфазную проводку. Здесь размещена информацию, которая даст ответ на вопрос о том, как собрать щит учета электроэнергии 380в своими руками.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

Видеоуроки по монтажу

Если вы ознакомились с информацией, но ничего не поняли, тогда вам необходимо посмотреть видео, которые помогут понять, как правильно собрать трехфазный щиток. На видео вы сможете увидеть весь порядок сборки.

Это все, что мы хотели рассказать о том, как собрать щит учета электроэнергии 380в своими руками. Как видите, выполнить подключение может практически каждый. Для этого вам необходимо просто получить определенные навыки, которые помогут выполнить монтаж.

Собираем электрощит для частного дома на 380 В 15 кВт

Сборка электрощита для частного дома напряжением 380 В и мощностью до 15 кВт требует соответствующего подхода и наличия следующего инструмента:

плоскогубцы;
плоская и фигурная отвёртки;
обжимные клещи;
монтажный нож с набором сменных лезвий.

Все работы начинаются с планирования, а если хозяин дома предпочитает обратиться в электротехническую компанию, то перед началом монтажа составляется проект и предварительная схема. Также следует подготовить составляющие щита и расходные материалы (опрессовочные наконечники, термоусадку, DIN-рейку, дюбели).

Из каких элементов состоит электрический щит

Электрощит частного дома, перечень элементов:

Счётчик электрической энергии. Счётчик является первым элементом, который должен быть установлен в щите. Лучшим решением станет покупка электронного устройства, рассчитанного на подключение трёх фаз. Такие измерительные приборы обладают высокой точностью и длительным сроком эксплуатации. Вся информация выводится на цифровой экран. Электронные счётчики могут быть запрограммированы на функционирование в нескольких тарифах.
Электрический щит. Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов. Цена на изделие варьируется в зависимости от наличия DIN-рейки, встроенного замку, а также смотрового окна (специально для снятия показаний со счётчика). Следует обратить на защиту от пыли и влаги, её уровень должен составить не менее IP 54. Габариты — 445×400×150, и толщины стенки в 1 мм.

Вводной автоматический выключатель. Следует приобретать трёхполюсный автомат, ведь заводимое напряжение в дом составит 380 В, а это означает наличие трёх фаз.
Устройство защитного отключения (УЗО). Монтируется в обязательном порядке, так как является защитным элементом при появлении опасного потенциала на корпусе электроприбора.
Автоматические выключатели. Подбирать ампераж следует исходя из нагрузки потребителя, о чём будет рассказано далее.
Реле напряжения. Защищает бытовые электроприборы от скачков напряжения. Многие пользователи устанавливают реле, но оно не является обязательным элементом. Также сейчас получило широкое применение устройство защиты от импульсных скачков (УЗИП). Например, при ударе молнии в воздушную ЛЭП, напряжение в доме достигнет высоких пределов, что станет губительным для всей техники. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.

Измерительные приборы. Также являются необязательным элементом электрощита. К измерительным приборам относятся амперметры и вольтметры, часто комбинируемые в одно изделие.

Какие автоматические выключатели подобрать для электрощита

Основной вопрос, затрагивающий многих пользователей: как определиться с автоматами? Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность.

Для примера. Номинальная мощность одновременно включённых электроприборов и осветительной сети составит 15 кВт. Существует формула: P=U×I, где P-мощность, U — напряжение, I — сила тока. Если P=15000 Вт, то сила тока составит (округлив) 68 А. Это означает, сумма номинальных значений автоматов не должна превысить 68 А. Но следует помнить, что к щиту подводят трёхфазную сеть, поэтому номинальный амперах необходимо поделить на 3, что даст приблизительно 23 А. Это означает, что входной автомат следует устанавливать в 25 А.

Для осветительных сетей использует автоматы на 6.3 или 10 А. Это общепринятые стандарты, к которым удобно прибегать для экономии времени. Если всё же появилось свободное время, то можно рассчитать ампераж автомата на свет, используя вышеприведённую формулу, только P будет равно сумме мощностей всех ламп, используемых в отдельной или общей осветительной линии.

Ампераж автоматов для силовых цепей не должен быть менее 16 А. Именно такое номинальное значение позволит на протяжении длительного времени пользоваться электрическими приборами бесперебойно. Если установить автоматический выключатель с меньшим номинальным порогом, то включение бытового прибора будет восприниматься устройством как короткое замыкание на линии и автомат отключит напряжение.

Также в доме могут присутствовать и более мощные электроприборы: варочные поверхности, духовые шкафы, холодильные камеры. И если несколько розеток можно объединить в одну группу, то для таких приборов потребуется установка отдельного автомата со значением не менее 25 А. Мощность современной электрической панели может достигать 7 кВт и выше.

Последовательность правильного монтажа электрического щита

Правильная сборка трёхфазного электрощита имеет следующую последовательность:

Установка вводного автомата. Номинал устройства должен охватывать максимально потребляемую мощность. Так как в дом будут заведены 3 фазы, напряжение между которыми составит 380 В, то необходимо устанавливать трёхполюсный автоматический выключатель. Не рекомендуется для экономии средств монтировать 3 однополюсных автомата и соединять их специальной планкой. Вводной автомат устанавливается в левом верхнем углу щита и соответственно маркируется.
После вводного автомата необходимо установить УЗО. Номинал устройства должен соответствовать номиналу вводного выключателя. Также следует обратить внимание на ток отсечки — чем меньше этот показатель, тем быстрее УЗО отключит сеть. Существуют дифференциальные автоматы, включающие в себя защитные функции от короткого замыкания и отключение сети при возникновении тока утечки (УЗО и стандартный выключатель). Использовать такое изделие проще, но его стоимость достаточно высока.
Правее УЗО, на небольшом расстоянии, монтируют нулевую шину. Современные шины предусматривают между медной планкой и корпусом щита пластиковый диэлектрик. Выполняется это для того, чтобы в случае отгорания нуля и попадания на него фазы, электрический щиток не оказался под опасным для жизни напряжением.
На планке с вводным автоматом, УЗО и нулевой шиной также могут быть размещены измерительные приборы и реле напряжения. Если монтировать вольтметр и амперметр в трёхфазную сеть, то необходимо выбирать изделия, отображающие как линейную, так и фазную нагрузку. А также способные показывать данные на каждой фазе отдельно.
На нижней DIN-рейке расположены автоматические выключатели силовых и осветительных линий. Чтобы не запутаться и постоянно не смотреть на номинал автоматов, изделия осветительной линии следует расположить на небольшом расстоянии от силовых выключателей.

Несколько полезных советов по сборке щита

При сборке электрического щита необходимо использовать только качественную и надёжную электротехническую продукцию. Не стоит обращать внимание на более дешёвые китайские аналоги, личная безопасность гораздо важнее.

Для подключения проводов к автоматам лучше всего применять специальные наконечники для опрессовки. Конечно тогда придётся приобрести и клещи, с помощью которых выполняется обжим, но их стоимость не слишком высокая.

Использование изолирующей ленты уже не актуально, многие электрики используют исключительно термоусадочные трубки. Такой расходный материал удобен и надёжен и не обязательно приобретать строительный фен, можно воспользоваться обыкновенной зажигалкой.

Для удобства эксплуатации все элементы электрического шкафа должны быть промаркированы. Только тогда можно будет быстро и легко отключить напряжение в определённой комнате. Можно делать пометки на корпусе устройства или сделать небольшие таблички и закрепить их на изделии с помощью скотча.

Видео по теме

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др. , в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

– 3 фазы

– Напряжение: 380В

– Выделенная мощность: 15 кВт

– Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте – на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.

Простая схема подключения электрощита частного дома 15 кВт

Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.

Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:

Простой щит учета, система заземления TT

Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:

Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.

Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).

Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:

Схема щита учета с УЗИП, система заземление TN-C-S

Пошаговая инструкция по расключению доступна по ССЫЛКЕ

Щит учета электрической энергии с УЗИП, заземление ТТ

Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В

В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S

Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ

Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т. д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

{SOURCE}

Оценка статьи:

Загрузка…

Adblock
detector

Коммутация щита — Национальная сборная Worldskills Россия

“

Перед тем как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества. Чтобы не запутаться в оборудовании и проводах, расположенных в щите, следует изначально разместить все грамотно. А чтобы электроустановка работала исправно, все цепи должны быть скоммутированы правильно. Как это сделать, вы узнаете, пройдя данный урок.

Глоссарий

Для успешного освоения материала рекомендуем вам изучить следующие понятия:

Металлический профиль, применяемый при выполнении электромонтажных работ

Устройство для защиты проводки от токов короткого замыкания и перегрузки, состоит из трех однополюсных устройств, помещенных в один корпус и имеющих общий рычаг включения

Устройство для предохранения от перегрузок электрических цепей, обеспечивает защиту только одного провода

Устройство для коммутации сетей электричества

Аппарат, реагирующий на изменение тепловых величин, защищает электрическое оборудование от токовых перегрузок

Устройство, позволяющее исключить одновременную работу контакторов

Приспособление для разведения входящего проводника на несколько потребителей или участков

Ручной монтажный опрессовочный инструмент для соединения проводов между собой или установки на них наконечников

Видеолекция

Конспект

Виды электрических щитов

Главный распределительный щит
Служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок и коротких замыканий в электрических сетях.
Вводное распределительное устройство
Служит для приема питания сети от силового кабеля и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий и перегрузок при авариях.
Аварийный ввод резерва
АВР укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию.
Этажный электрощит
Служит для распределения подачи электричества по квартирам или офисам на одном этаже.
Щит освещения
Его располагают практически во всех зданиях, оснащенных приборами освещения, для переключения осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.
Коммутация щита
Установка оборудования
1. При монтаже щита сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное количество участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов с учетом возможности выполнения дополнительных отверстий.

2. Далее монтируются установочные DIN-рейки, шины заземления, монтажные кронштейны.
На верхней DIN-рейке располагают вводной автомат защиты, от которого электроэнергия распределяется ко всем устройствам щита. Вводной автомат — это обязательное устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.
На этой же рейке располагают аппараты защиты остальных цепей. Это могут быть автоматические выключатели, устройства защитного отключения, дифференциальные автоматы.
На верхней DIN-рейке располагают вводной автомат защиты, от которого электроэнергия распределяется ко всем устройствам щита. Вводной автомат — это обязательное устройство, предназначенное для защиты всей электропроводки от перегрузки и токов короткого замыкания, а также общего отключения электропитания объекта.
На этой же рейке располагают аппараты защиты остальных цепей. Это могут быть автоматические выключатели, устройства защитного отключения, дифференциальные автоматы.
На средней DIN-рейке располагают все необходимое щитовое оборудование: реле задержки включения и отключения, магнитные пускатели, импульсное реле, модульные контакторы, кросс‑модули.
На средней DIN-рейке располагают все необходимое щитовое оборудование: реле задержки включения и отключения, магнитные пускатели, импульсное реле, модульные контакторы, кросс‑модули.
На нижней DIN-рейке располагают клеммники для подключения внешних устройств: выключатели, кнопки, светильники, розетки и т. д.
На нижней DIN-рейке располагают клеммники для подключения внешних устройств: выключатели, кнопки, светильники, розетки и т. д.
Правила коммутации
На щите есть наименование.
В нем нет пыли и грязи.
Внутри есть таблица потребителей и схема, по которой собирался щит.
Линии в электрощите промаркированы.
Корпус щита заземлен.
Провода расположены так, что не затрудняют обслуживание и замену электрических аппаратов.
Кабельная продукция для коммутации щитов
Сечение
Управляющие цепи выполняются проводом сечением 1,5 мм².
Силовая часть — проводами не менее 2,5 мм².
Моножильный провод первого класса ПВ1
Для стационарной прокладки осветительных и силовых цепей, а также для электрических установок и монтажа электрооборудования.
Моножильный провод первого класса ПВ1
Для стационарной прокладки осветительных и силовых цепей, а также для электрических установок и монтажа электрооборудования.
Многожильный провод ПВ3
Используется в устройствах, в которых часто происходят перегибы проводов, появляются ударные воздействия при прокладке кабелей, возникают вибрации, шумы, перепады давления.
Многожильный провод ПВ3
Используется в устройствах, в которых часто происходят перегибы проводов, появляются ударные воздействия при прокладке кабелей, возникают вибрации, шумы, перепады давления.
Проводами синего цвета прокладывается ноль.
Проводами синего цвета прокладывается ноль.
Проводами желто-зеленого цвета выполняется защитное заземление.
Проводами желто-зеленого цвета выполняется защитное заземление.
Проводами черного, красного, белого, коричневого цвета выполняется коммутация фаз.
Проводами черного, красного, белого, коричневого цвета выполняется коммутация фаз.
Выполнение коммутации щита
Техника безопасности при выполнении работ
Для защиты глаз и рук от повреждений следует использовать очки и перчатки.
Что нам понадобится
Трехполюсный автомат, 1 шт.
Однополюсный групповой автомат, 1 шт.
Малогабаритные контакторы, 2 шт.
Тепловое реле, 1 шт.
Механическая блокировка, 1 шт.
Кросс‑модуль, 1 шт.
Набор изолированных (клеммных) зажимов
Отрезки DIN‑рейки, 3 шт.
Проводники сечением 2,5 мм²
Проводники сечением 1,5 мм²
Нейтральный проводник сечением 1,5 мм²
Монтажная схема от щита
Перфорированный КК
Карандаш
Рулетка
Шуруповерт с установленной битой
Устройство для резки перфорированного кабельного канала
Устройство для снятия изоляции с проводников
Обжимное устройство
Набор наконечников
Набор отверток
Кусачки
Разметка монтажной платы
1. Размечаем места установки DIN-реек и перфорированного кабельного канала.
2. Устанавливаем DIN-рейки.
3. Отмеряем, отрезаем и монтируем перфорированный КК.
Установка оборудования на DIN-рейки
1. На верхней DIN-рейке располагаем автоматы: трехполюсный и однополюсный групповой.
2. Крепим контакторы на среднюю DIN-рейку, перед этим установив между ними механическое устройство для блокировки их совместного включения.
3. На нижнюю DIN-рейку устанавливаем изолированные зажимы и кросс‑модуль.
Монтаж силовой цепи
1. Отрезаем от провода сечением 2,5 мм² перемычки для питания группового автомата и для реверсивного контактора. Зачищаем их.

2. Обжимаем перемычки наконечниками.
Совет
Чтобы было понятно, какие провода относятся к силовой цепи, используйте наконечники одного цвета
3. Подключаем проводники к устройствам и прокладываем их в перфорированном кабельном канале.
4. Отрезаем и обжимаем перемычки на нижние контакты контакторов. Прикручиваем их.
5. Отходящие проводники со второго контактора подключаем к выходу первого контактора. Заводим их в левую сторону от винта.
5. Подключаем тепловое реле. Заводим его с правой стороны от винтов. Чтобы одни проводники были справа, а другие слева.
Совет
Если фланцы на обжатых наконечниках будут мешать установке теплового реле, их можно убрать
7. Вводим провода с теплового реле на клеммные зажимы.
Сборка цепи управления
1. Она будет запитываться с группового автомата, рассчитанного на 6А. С него мы запитываем несколько клеммных зажимов. Первый из них отвечает за питание кнопочного поста, а второй — за питание бытовой розетки.
Совет
При обжиме проводников используйте наконечники цвета, отличного от того, который использовали при монтаже силовой цепи. Это поможет понять, какие провода относятся к цепи управления
2. Проводим питание от автомата к NO-контакту теплового реле.
3. Выход NO-контакта теплового реле подключаем на клеммник, который будет отвечать за красную лампу в дверце щита.
4. Для реализации остановки электродвигателя в нашей схеме есть тепловое реле, которое в случае перегрузки электродвигателя будет обесточивать цепь управления катушек контакторов. Чтобы это произошло, подключаем NC-контакт теплового реле к соответствующему клеммнику.
5. С NC-контакта теплового реле вводим питание на тринадцатые контакты контакторов. Не забываем сделать перемычку.
6. Подводим питание с клеммников, отвечающих за кнопки, расположенные в посту, к контакторам. Каждой кнопке соответствует свой контактор.
7. Подводим питание с четырнадцатого контакта на катушку этого же контактора и на светильник, который будет сигнализировать о работе контактора.
Подключение нейтральных проводников
1. Подключаем нейтральный проводник к нейтральной шине кросс‑модуля.
2. После завершения коммутации устанавливаем монтажную плату в щит.
Полностью скоммутированный щит представляет собой законченное электротехническое изделие, в котором скоммутированы все цепи, а провода уложены ровно и не затрудняют использование и обслуживание аппаратов. Силовые цепи и цепи управления разделены и собраны в жгуты. Остается только вставить монтажную панель щита в его основание и подключить к клеммникам все внешние цепи.
“
В этом уроке мы узнали основные виды щитов и порядок установки оборудования в них. Разобрались с тем, какую кабельную продукцию выбирать при коммутации щитов и как ее вводить, а также произвели коммутацию оборудования щита. А сейчас проверьте свои знания, выполнив небольшое задание.
Интерактивное задание
Для закрепления полученных знаний пройдите тест
Стартуем!
0,5 мм²
~~1,5 мм²~~
2,5 мм²
3,5 мм²
Дальше
Проверить
Узнать результат
Дальше
Проверить
Узнать результат
Желто-зеленого
Красного
Белого
Синего
Дальше
Проверить
Узнать результат
Разметка монтажной платы, установка оборудования на DIN-рейки, сборка цепи управления, монтаж силовой цепи, подключение нейтральных проводников
Разметка монтажной платы, установка оборудования на DIN-рейки, монтаж силовой цепи, сборка цепи управления, подключение нейтральных проводников
Разметка монтажной платы, установка оборудования на DIN-рейки, подключение нейтральных проводников, монтаж силовой цепи, сборка цепи управления
Разметка монтажной платы, установка оборудования на DIN-рейки, подключение нейтральных проводников, сборка цепи управления, монтаж силовой цепи
Дальше
Проверить
Узнать результат
К сожалению, вы ответили неправильно на все вопросы
Прочитайте лекцию и посмотрите видео еще раз
Пройти еще раз
К сожалению, вы ответили неправильно на большинство вопросов
Прочитайте лекцию и посмотрите видео еще раз
Пройти еще раз
К сожалению, вы ответили неправильно на большинство вопросов
Прочитайте лекцию и посмотрите видео еще раз
Пройти еще раз
Неплохо!
Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз
Пройти еще раз
Отлично!
Вы отлично справились. Теперь можете ознакомиться с другими компетенциями
Пройти еще раз
EMP Shield — 3 фазы 120–208 В переменного тока EMP, CME и молниезащита (3P-120-208-W)
Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить
БЕСПЛАТНАЯ ДОСТАВКАСэкономьте $85,80
EMP ShieldАртикул: EMP-3PP-3P-120-208-W
Здесь будет отображаться виджет с расчетной доставкой! (с нестандартным цветом)
Описание
Описание
ЭМИ-защита следующего поколения с военными сертифицированными испытаниями.
Перечислен Департаментом внутренней безопасности.
EMP Protection — Все фазы AM EMP (E1, E2, & E3)
Солнечные вспышки — до 228 000 AMP

Молнинг.

Ведущая в отрасли 10-летняя гарантия
Если он выйдет из строя в любой момент в течение 10-летней ограниченной пожизненной гарантии, мы заменим его за 50 долларов США. Никаких вопросов не было задано!
При поддержке $25 000 страховки
Если устройство не защищает вашу электронику, мы возместим ущерб. Это так просто.
Превосходит все военные стандарты испытаний ЭМИ
MIL-STD-188-125-1
МИЛ-СТД-464С
МИЛ-СТД-461-Г
RS-105 (90 000 В)
Испытано в Intertek
Наши устройства прошли испытания в Intertek на соответствие стандартам UL 1449.
Желтая карточка: 5017129

Внесен в список Департамента внутренней безопасности
EMP Shield установил новые стандарты в области защиты от электромагнитного излучения и включен в отчет Министерства национальной безопасности об устойчивости к электромагнитным воздействиям
Один из самых быстрых в мире
0 Технологии вытягивают лишнюю электроэнергию из электрической системы вашего дома за 500 триллионных долей секунды
14-дневная гарантия возврата денег
Если вы решите, что EMP Shield вам не подходит, мы предлагаем 14-дневную политику возврата без лишних вопросов на фазу.
Степень защиты IP 66
Для использования в экстремально жарких и холодных климатических условиях. Экстремальные погодные условия подтверждены в испытательных лабораториях Edison.
Простая установка менее чем за 10 минут
Мы разработали EMP Shield так, чтобы его можно было легко установить для любого приложения. Все устройства имеют простое руководство по установке.
Зачем мне ЭМИ-щит?
Правительство издало распоряжение EMP, и Служба национальной безопасности призывает людей быстро подготовиться!
Несмотря на то, что сеть может быть отключена, ваше электрооборудование и дом будут работать, если у вас есть ЭМИ-щит.
EMP Shield обеспечит работу вашего автомобиля после ЭМИ, помогая вам вернуться домой, спасти членов семьи или даже получить припасы, в то время как другие не могут.
Ваш дом будет на 100% защищен от молнии, что сэкономит вам тысячи долларов и месяцы времени, если вас ударит молния.
Если у вас есть солнечная система или генератор, у вас будет мощность и функциональное оборудование, а у других нет!
Как это было протестировано?
Разве ядерный взрыв не требуется для создания ЭМИ?
Угроза ЭМИ заключается в большом количестве электричества, которое индуцируется в проводниках, выделяющих тепло, и может быть разрушено.
В мире существует всего несколько испытательных центров, способных производить столько же электроэнергии, сколько производит ЭМИ.
EMP Shield прошел строгие испытания в испытательном центре Keystone, утвержденном на федеральном уровне, который используется для проведения многих из самых передовых и строгих технологических испытаний на сегодняшний день. Наши испытания и оценки, проведенные на объекте, были подробно задокументированы, чтобы показать истинные возможности и долговечность ЭМИ-щита. Ниже вы найдете полные результаты тестирования EMP Shield на соответствие Keystone.
Как работает ЭМИ-щит?
MP Shield защитит всю электронику и оборудование, подключенное к вашей электрической системе.
Это достигается путем шунтирования (закорачивания) перенапряжения, поступающего из сети, и наведенного напряжения, накапливающегося в вашем доме.

Независимо от того, находится ли источник электронов в вашем доме или они поступают в вашу электрическую систему извне (из сети), Shield увидит выброс и защитит вашу электрическую систему. Наша технология реагирует менее чем за 1 миллиардную долю секунды. Поскольку шунтирование выполняется невероятно быстро, перенапряжение сбрасывается с оборудования до того, как оно поднимется достаточно высоко, чтобы повредить какое-либо оборудование. Мы называем эту новую технологию SightSpeed™ 9.0003
У нас есть широкий ассортимент товаров, и мы прилагаем все усилия, чтобы предложить лучшую цену. Если вы найдете другой магазин, предлагающий более низкую цену за тот же товар, МЫ ПРЕВРАЩАЕМ ЕЕ!
Обратите внимание, что сравнение производится по общей цене, которая включает стоимость доставки. Чтобы получить лучшую цену, все, что вам нужно сделать, это просто написать нам по адресу [email protected] и предоставить подробную информацию о продукте конкурента. Мы сделаем все остальное, чтобы предоставить вам индивидуальный код купона, который вы можете использовать при оформлении заказа для получения скидки.
Мелкий шрифт
Сравнение производится по общей цене до учета скидок, которая включает цену товара, налог с продаж, стоимость доставки.
В магазине сравнения должен быть товар на складе.
Магазин сравнения должен быть авторизованным розничным продавцом товара.
Магазин сравнения не должен быть магазином-дискаунтером или магазином типа аукциона/рынка, т. е. eBay, Amazon, Costco, Sam’s Club, Walmart и т. д. не подходят.
Рекламные акции, такие как рождественские, новогодние или специальные предложения на конец финансового года, неприемлемы.
Соответствие цены должно быть одобрено до покупки.
Скидки применяются по усмотрению Clean Earth Power.
Информация о доставке: В Clean Earth Power мы делаем все возможное, чтобы отправлять все заказы как можно быстрее и своевременно. Все заказы, как правило, обрабатываются в течение 1-3 рабочих дней, однако отправка товара со склада может занять немного больше времени. После отправки со склада доставка большинства заказов занимает 3-4 рабочих дня.
***Обратите внимание, что, учитывая текущую пандемию и нехватку рабочей силы в США, сроки доставки могут быть непредсказуемыми. Тем не менее, мы обещаем сделать все возможное, чтобы предоставить вам актуальную информацию о статусе доставки, как только мы ее получим.***
Доставка и отслеживание заказа: был размещен. После того, как мы обработаем и отправим ваш заказ, вам будет отправлен номер для отслеживания.
Если ваш заказ задерживается, мы свяжемся с вами напрямую по телефону или электронной почте. Если заказанного вами продукта нет в наличии или он находится в стадии ожидания, член нашей команды свяжется с вами в течение 24–48 часов, чтобы обсудить ваши дальнейшие действия, прежде чем списывать средства с вашей карты.
Если у вас остались вопросы, позвоните нам по телефону (800) 673-4492.
Если вы хотите более эффективно отслеживать свой заказ, обязательно посетите нашу страницу «Отслеживание моего заказа».
Политика возврата: Мы предлагаем 14-дневный период возврата. Все, что происходит после 14 рабочих дней, облагается комиссией за пополнение запасов в размере 50 долларов США. Через 30 дней взимается плата за пополнение запасов в размере 100 долларов США, и мы не принимаем никаких возмещений по истечении 60 дней.
Чтобы узнать, как инициировать возврат, ознакомьтесь с нашей Политикой возврата и возмещения
Гарантия: ознакомьтесь с ограниченной пожизненной гарантией EMP Shield™
AmazonAmerican ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa
Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.
из 319 отзывов
Получено вовремя
Ожидание установки
norm lunato
EcoFlow Smart Home Panel Combo (13 релейных модулей)
09.10.2022
Больше никакой грусти в Мемфисе, потому что Блюетти.
l Сначала я немного опасался, не по поводу ac300 или B300, которые поставлялись с 200 Вт. Солнечные батареи, я старая школа (60 лет), это было только потому, что мне нужно было поговорить с человеком. Но после разговора с Ниро в компании clean earth power ([****]. Он заверил меня, что мои деньги будут в безопасности. Этот молодой человек вселил во меня надежду в эти трудные времена. Спасибо за все, Ниро!
Фредерик Хойл
Инверторный модуль Blueetti AC300 + батареи B300 + солнечные панели Полный комплект солнечного генератора
05.10.2022
Превосходное обслуживание клиентов и быстрая доставка
Быстрая доставка и очень быстрое реагирование на вопросы.
Дж.Дж.
Clean Earth Power
30.09.2022
AC200MAX
BLUETTI AC200MAX отлично сработал. Легко настраивается и обладает всей необходимой мне мощностью. Во время перебоев в подаче электроэнергии для запуска моих двух морозильных камер. Рад, что обратился к BLUETTI.
James Moreth
Bluetti AC200MAX + дополнительные батареи B300 + солнечные панели Полный комплект солнечного генератора
30.09.2022
Простота установки. В дорогу еще не брал.
Leonard Cassell
Солнечный инвертор SunGoldPower 3 кВА 24 В 110 В Параллельный контроллер заряда солнечной батареи 80 А mppt
27.09.2022
Отлично работает
работает хорошо.
Рут Б.
Комбинированная панель умного дома EcoFlow (13 релейных модулей)
25.09.2022
Спасибо
Отличная упаковка. Буду искать того, кто это установит.
Emily S.
EcoFlow Smart Home Panel Combo (13 релейных модулей)
25.09.2022
Отличное обслуживание клиентов очень доволен
Cecil Green
Lion Energy Safari UT 1300 Аккумулятор 50170143
21.09.2022
Панель Умный Дом
Все пришло как и обещали. Все релейные модули и кабели были на месте. Мы купили дополнительный бесконечный кабель, чтобы можно было подключить второе устройство Delta Pro.
Bobby Rivera
Комбинированная панель EcoFlow Smart Home (13 релейных модулей)
21.09.2022
Счастливый клиент
Это прекрасное оборудование, которое работает так, как рекламируется. Он перезаряжается быстрее, чем конкурирующие бренды, которыми мы владеем, — намного быстрее, чем мы ожидали.
Edward Donath
EcoFlow DELTA 1008Wh 1600W + Solar Panels Complete Solar Generator Kit
09/06/2022
Great business
Awesome company to deal with
Arkela Preston
EcoFlow DELTA Max Extra Battery Cable
08 /22/2022
Инструкции слабые
Jeffrey Burns
SunGoldPower 6000W 48V Гибридный солнечный инвертор с расщепленной фазой 120/240VAC (сетевая обратная связь и батареи)
22.08.2022
Солнечная панель
Солнечная панель идеально подходит для повседневного и аварийного питания моей аккумуляторной системы гражданской готовности!
PETER FINCH
Портативная солнечная панель Rich Solar Mega 60 Вт, монокристаллическая, черная
08.08.2022
Отличные аккумуляторы. Купила 1 на пробу, но в итоге очень понравилось и купила еще 3.
Sean Lee
Lion Energy Safari UT 1300 12 В 105 Ач Литий-железо-фосфатный (LiFePO4) аккумулятор 50170143
01. 08.2022
нравится им
все еще работает над установкой, пока выглядит хорошо.
Kenneth Hook
Комплект Solar 800 Вт Solar с контроллером MPPT на 60 А
31.07.2022
Диагностика трехфазных бесколлекторных топливных насосов постоянного тока
Что вы узнаете:
8 насосы
Правильные частоты ШИМ
Как диагностировать проблемы трехфазного BLDC
Распространенные причины отказа
Вы можете считать мультиметр лучшим инструментом для диагностики электрических цепей, питающих электрические топливные насосы в баке. Эти насосы питаются от двух проводов — 12-вольтовое зажигание и заземление… верно? Не обязательно! Если вы пропустите эту статью, вы можете просто столкнуться с неправильным диагнозом растущего числа новых электрических топливных насосов. Мы подробно рассмотрим трехфазные бесщеточные топливные насосы постоянного тока (BLDC) и поделимся знаниями, необходимыми для диагностики их сложных цепей управления.
Трехфазный BLDC?
Мы все слышали или использовали эту фразу: «двое в компании, трое в толпе». В традиционных низковольтных электродвигателях постоянного тока (12 вольт) для питания используется два провода. Один провод несет 12 вольт (положительный), а другой провод (или металлический кронштейн) несет заземление (отрицательный) стороны цепи. Сегодня эта технология находится на пути устаревания. Повышенные требования к эффективности использования топлива являются основной причиной перехода на эти более дорогие (и сложные) трехфазные бесщеточные (BLDC) топливные насосы. Дополнительными преимуществами являются долговечность без изнашиваемых щеток и устойчивость к агрессивным видам топлива (E85) благодаря отсутствию якорного коммутатора для щеток (рис. 1).
Примерно с 2011 года в некоторых европейских автомобилях вместо традиционных (и более простых в диагностике) двухпроводных топливных насосов стали использоваться трехфазные топливные насосы постоянного тока. К 2018 году их примеру последовали некоторые азиатские OEM-производители. Североамериканские производители автомобилей и грузовиков LD присоединились к клубу трехфазных топливных насосов BLDC на некоторых моделях в 2019 году. Прежде чем мы перейдем к новой конструкции, давайте удостоверимся, что мы полностью понимаем «низкотехнологичные» топливные насосы, которые управляются «высокотехнологичными» модулями.
Понимание рабочего цикла топливного насоса, частоты и таинственного мира электромагнитных помех
Мне всегда удавалось диагностировать и ремонтировать вещи, которые я могу понять (хотя бы частично). Если я этого не понимаю, мне нужно либо иметь фотографическую память, чтобы отслеживать все возможные исправления для каждого автомобиля, либо полагаться на заводские диагностические деревья неисправностей. Моя память не идеальна, и деревья проблем, конечно же, тоже не идеальны! Итак, давайте объясним некоторые устоявшиеся электронные теории, использовавшиеся до появления нового трехфазного управления насосом BLDC.
Еще до внедрения системы непосредственного впрыска бензина (GDI) производители транспортных средств начали отказываться от простых топливных насосов в баке с питанием от реле. Удаление механического/вакуумного регулятора давления топлива из рампы в пользу безвозвратной топливной системы не устранило необходимости изменять давление топлива, подаваемое на форсунки SFI. Большинство модулей управления топливным насосом (FPCM) используют либо шину данных, такую как CAN или LIN, либо цифровую широтно-импульсную модуляцию (ШИМ), поступающую от PCM, для запроса надлежащего выходного среднего напряжения на топливный насос (рис. 2). Изменение входного напряжения насоса меняет его скорость. Скорость насоса создает правильное давление топлива. Механический регулятор давления, встроенный в модульный узел электрического топливного насоса, не позволяет давлению топлива превышать безопасный предел и обеспечивает рециркуляцию топлива внутри узла насоса/топливного бака. Выход FPCM представляет собой переменный рабочий цикл для управления скоростью электрического насоса в резервуаре. Это позволяет более точно контролировать давление топлива. Переменный рабочий цикл — это гораздо более эффективное средство управления скоростью всего (света, соленоидов, двигателей) по сравнению со снижением напряжения до нужного уровня с помощью силовых резисторов. Резисторы, на которых падает напряжение, также могут пострадать от теплового повреждения и в конечном итоге упасть замертво! ШИМ с полупроводниковым управлением — это то, что вам нужно!
Двигатели V-8 и V-6 помогают объяснить загадку высокочастотной ШИМ
Компания Ford в течение нескольких лет изменяет скорость топливного насоса с помощью выходных данных FPCM на моделях SFI (рис. 3). FPCM Ford используют переменный рабочий цикл на сигнальном проводе фиксированной частоты от PCM к FPCM. Затем FPCM отправляет выходные данные с другим изменяющимся рабочим циклом на питание топливного насоса. Переменный вход ШИМ/переменный выход ШИМ; просто, правда? Выходная мощность топливного насоса FPCM имеет гораздо более высокую частоту по сравнению с входной мощностью от PCM (рис. 4). Почему? Технически, все дело в расчете частоты ШИМ на основе постоянной времени электродвигателя, индуктивности и эффекта фильтра нижних частот. Правильная частота ШИМ может помочь двигателю извлечь выгоду в основном из постоянного элемента сигнала ШИМ. Если от этой технической болтовни у вас болит голова, давайте применим аналогию с двигателем, которая поможет прояснить суть вопроса.
Восьмицилиндровые двигатели обычно работают более плавно, чем 6-цилиндровые двигатели (подобной конструкции) из-за более высокой частоты вклада мощности, обеспечиваемой их дополнительными двумя цилиндрами (большее количество сгораний за цикл). Кроме того, более низкие обороты холостого хода (также известные как частота) на любом двигателе приведут к меньшему вкладу мощности в секунду и, следовательно, сделают работу двигателя на холостом ходу более грубой. С выходами ШИМ электродвигателя более высокая частота также сглаживает эти скорости двигателя (рис. 5)! Как и в случае с любым неровным двигателем (двигатель или электрический топливный насос), если шум увеличивается, надежность снижается.
Что такого страшного в том, что три провода идут к топливному насосу?
Все топливные насосы, которые мы рассмотрели до этого момента, были двухпроводными моделями. Несмотря на то, что модульные насосные сборки могут добавить к этому количеству проводов блок подачи поплавка и цепи датчика давления паров топлива, сами двигатели топливного насоса состоят из двух проводов — положительного и отрицательного (земля). Если вы когда-либо работали в мире гибридных/электрических двигателей с высоковольтными электродвигателями, вы знаете, что это трехфазные двигатели с питанием от переменного тока. Три провода к этим двигателям получают переменный ток высокого напряжения (переменный ток) от инвертора автомобиля (который преобразует постоянный ток высокого напряжения в трехфазный переменный ток высокого напряжения). Эти двигатели также могут создавать трехфазное питание переменного тока, когда транспортное средство движется накатом или тормозит (так называемое рекуперативное торможение). Аналогичные (но меньшего размера) трехфазные двигатели переменного тока используются в большинстве гибридов (и всех электромобилей) для работы компрессоров кондиционера. Это старая новость для большинства техников, но знаете ли вы, что во многих транспортных средствах, с которыми вы работаете, может быть множество других «низковольтных» приложений постоянного тока с трехфазными двигателями? Возможно нет!
Я говорю это потому, что в большинстве случаев эти двигатели имеют свои модули управления, встроенные в 12-вольтовые трехфазные сборки двигателей BLDC. Многие автомобили с электрическими водяными насосами, усовершенствованными электрическими вентиляторами охлаждения радиатора и двигателями вентиляторов HVAC годами используют эти трехпроводные/трехфазные 12-вольтовые двигатели постоянного тока BLDC (рис. 6). Если на схеме показан один необслуживаемый узел, содержащий двигатель и модуль управления двигателем, вам не нужно ничего знать об этих двигателях. Они бегут или нет. Их модули управления либо имеют правильные цепи питания, заземления и сигнальные цепи (с шиной или ШИМ), либо нет. Диагностика в обычном режиме.
Диагностика трехфазных топливных насосов BLDC
Меньшая часть трехфазных топливных насосов BLDC включает встроенный FPCM. На них просто диагностируйте, как и любой другой модуль с цепями питания, заземления и сигнала. Если FPCM удален от модульного узла насоса, как и большинство трехфазных насосов BLDC, у вас будет три провода, по которым проходят три фазы, а также экранирующий провод от радиопомех (рис. 7).
Трехфазный жгут проводов BLDC между FPCM и узлом топливного насоса модуля в баке может иметь длину всего пару футов (Chevy Equinox) или жгут проводов может иметь длину несколько футов, как в более новом минивэне Toyota Sienna (гибридном) . Чем длиннее жгут, тем больше проблем с электрикой. Сопротивление между каждой фазой очень низкое, поэтому даже не думайте использовать PowerProbe между парой трехфазных соединений (рис. 8). При диагностике отсутствия запуска/отсутствия давления топлива большинство FPCM устанавливают код неисправности, чтобы помочь вам понять, но это никогда не гарантируется. Проверка подачи напряжения на насос/проведение испытаний на падение напряжения становится совершенно новым миром для этих трехфазных топливных насосов BLDC. Обычный мультиметр будет практически бесполезен, если он не покажет частоту/скважность (рис. 9).).
Что не так с топливными насосами BLDC?
Основные причины сбоев различаются. Загрязнение топлива (враг любого насоса) вместе с перепутанными фазами (вызванный ремонтом проводки), неисправными модулями FPCM и зондированием (перескакиванием) питания и заземления могут привести к невозможности запуска, кодам неисправности и отказу насоса. Эти насосы вряд ли изнашиваются (нет щеток) и потребляют меньше тока (их главное преимущество). Неправильный диагноз из-за отсутствия обучения неизбежно станет главным врагом этих топливных насосов. На моделях Toyota и Lexus, использующих трехфазные топливные насосы BLDC, заводской сканер (Toyota Techstream) хорошо работает с ноутбуком, заводской подпиской и сквозным устройством J2534. Этот заводской инструмент позволяет осуществлять двунаправленное управление скоростью насоса (так что вы можете наблюдать за результатами показаний ПИД-регулятора/манометра давления топлива). Этот инструмент может запрашивать однофазную активацию, позволяя вам контролировать с помощью измерителя или осциллографа, когда каждая фаза активируется импульсом. Общий анализ с помощью многоканального лабораторного осциллографа покажет странные и новые модели линейного изменения напряжения и тока, которые мы будем сравнивать на различных технических форумах в течение многих лет (рис. 10).
3.в. Соединения экрана: сигналы, питание и двигатели
Использование двойного драйвера двигателя MC33926 с платой Arduino (экран и Arduino питаются отдельно).
Все необходимые логические соединения между Arduino и платой драйвера двигателя, включая VDD, выполняются автоматически при подключении платы к плате Arduino. Однако мощность двигателя шилда должна подаваться непосредственно на сам шилд через его большие сильноточные контактные площадки VIN и GND. Каналы двигателя, расположенные по обе стороны от этих контактов питания, могут использоваться для независимого управления двунаправленным щеточным двигателем постоянного тока. Каждый канал двигателя состоит из пары контактов — MxA и MxB, — которые подключаются к двум клеммам двигателя постоянного тока и могут обеспечивать непрерывный ток 3 А (пиковое значение 5 А). На картинке выше показаны типичные соединения, связанные с использованием этой платы в качестве щита Arduino. В изображенной конфигурации Arduino питается отдельно от шилда, например, через USB-разъем или разъем питания.
Назначение выводов Arduino по умолчанию
В следующей таблице показано, как плата соединяет выводы Arduino с выводами драйверов двигателя:
Вывод Arduino Название контакта экрана Основная функция
Цифровой 4 D2 (или nD2) Tri-state отключает оба выхода обоих каналов двигателя при НИЗКОМ уровне;
переключение сбрасывает состояние неисправности драйвера с фиксацией
Цифровой 7 M1DIR Вход направления двигателя 1
Цифровой 8 M2DIR Вход направления двигателя 2
Цифровой 9 М1ШИМ Вход скорости двигателя 1
Цифровой 10 М2ШИМ Вход скорости двигателя 2
Цифровой 12 СФ (или нСФ) Индикатор флага состояния (НИЗКИЙ указывает на неисправность)
Аналоговый 0 М1ФБ Выход датчика тока двигателя 1 (прибл. 525 мВ/А)
Аналоговый 1 М2ФБ Выход датчика тока двигателя 2 (прибл. 525 мВ/А)
См. раздел 4.b для более подробного описания контактов экрана и таблицы истинности управления двигателем. См. раздел 5 для схематического изображения экрана. См. Раздел 6.a для получения инструкций о том, как настроить сопоставление выводов Arduino на вашей плате, если приведенные выше значения по умолчанию неудобны.
Силовые соединения
Двойной драйвер двигателя MC33926 экранирует силовые шины при подключении к Arduino.
В состоянии шилда по умолчанию шилд драйвера двигателя и Arduino питаются отдельно. При таком использовании питание Arduino должно подаваться через USB, разъем питания или контакт VIN, а на экран должно подаваться напряжение от 5 до 28 В через большие контактные площадки VIN и GND с правой стороны платы. доска. Попытка запитать шилд другими способами, например, от Arduino или через небольшой контакт VOUT, может привести к необратимому повреждению как Arduino, так и шилда (только большие силовые дорожки на правой стороне шилда предназначены для работы с большими токами). участвует в питании двигателей). МОП-транзистор с защитой от обратного напряжения на стороне высокого напряжения предотвращает повреждение экрана в случае непреднамеренного подключения питания двигателя в обратном направлении. Логическая мощность, VDD, автоматически обеспечивается Arduino.
Использование двойного щитка драйвера двигателя MC33926 с Arduino (Arduino питается от шилда).
Также можно запитать Arduino напрямую от моторного шилда, как показано на схеме выше, что устраняет необходимость в отдельном блоке питания Arduino. Когда блок короткого замыкания ARDVIN=VOUT установлен, входная мощность VOUT с обратной защитой подключается к контакту VIN платы Arduino. (При правильном подключении питания VOUT практически совпадает с VIN шилда.) В этой конфигурации разъем питания Arduino должен всегда оставаться отсоединенным.
Предупреждение: При питании Arduino от моторного шилда вы должны никогда не подключать другой источник питания к контакту VIN Arduino или подключать источник питания к разъему питания Arduino, так как это приведет к короткому замыканию между блок питания шилда и блок питания Arduino, которые могут необратимо повредить как Arduino, так и моторный шилд. В этом случае также важно, чтобы ваш блок питания шилда имел приемлемое напряжение для вашего Arduino, поэтому полный диапазон рабочего напряжения шилда 5–28 В, вероятно, будет недоступен. Например, рекомендуемое рабочее напряжение Arduino Uno составляет 7–12 В.
Обратите внимание, что блок короткого замыкания просто направляет питание двигателя на контакт Arduino VIN, поэтому подключение USB с этим блоком короткого замыкания аналогично подключению USB при питании Arduino от разъема питания. На стандартных платах Arduino мы не рекомендуем подключать питание Arduino к USB (дополнительную информацию см. в этом сообщении на форуме), но на некоторых платах, совместимых с Arduino, таких как A-Stars, это совершенно безопасно.
Вопросы питания
Экран работает от 5 до 28 В, но может выдерживать переходные напряжения (продолжительностью менее 500 мс) до 40 В, что означает, что в целом безопасно питать эту плату от батареи 24 В. . При напряжении от 5 до 8 В характеристики экрана снижаются, а максимально достижимый непрерывный выходной ток снижается (согласно MC339).26, сопротивление открытого MOSFET H-моста может увеличиться на 50% в этом «квазифункциональном» диапазоне рабочих характеристик). Диапазон рабочего напряжения экрана намного шире, чем типичный диапазон рабочего напряжения Arduino, поэтому, если вы используете экран для питания Arduino, убедитесь, что ваш источник напряжения находится в допустимых пределах для вашего Arduino, а также для экрана.
Важно, чтобы вы использовали источник питания, способный обеспечить ток, необходимый вашим двигателям. Например, щелочные элементы, как правило, являются плохим выбором для приложений с большими токами, и вам почти никогда не следует использовать 9 аккумуляторов.Батарея V (прямоугольного типа с обеими клеммами на одной стороне) в качестве источника питания двигателя. Мы рекомендуем NiMH аккумуляторы, перезаряжаемые аккумуляторы на литиевой основе (если у вас есть хорошее зарядное устройство и вы понимаете опасность их неправильного использования) или адаптер питания с соответствующей номинальной мощностью. Потребляемый ток, в конечном счете, зависит от ваших двигателей, вашего рабочего напряжения и нагрузки вашего двигателя, но драйвер способен обеспечивать непрерывный ток 6 А (3 А на канал) и может выдавать более 10 А до того, как внутренний активировано ограничение тока.
Рассеиваемая мощность экрана
Каждая микросхема драйвера двигателя MC33926 имеет максимальный номинальный ток в непрерывном режиме 5 А. Однако фактический ток, который она может обеспечить, зависит от того, насколько хорошо вы сможете ее охлаждать. Печатная плата экрана предназначена для отвода тепла от микросхем драйвера двигателя, но производительность можно улучшить, добавив радиаторы.
В отличие от других H-мостов, MC33926 имеет функцию, которая позволяет изящно уменьшать ток, когда ток превышает 5 А или когда температура чипа приближается к своему пределу. Это означает, что если вы нажмете на чип почти до предела, вы увидите меньшую мощность двигателя, но это может позволить вам избежать полного отключения.
Мы протестировали экран при комнатной температуре без принудительного потока воздуха или радиаторов. В наших тестах экран мог подать 5 А одновременно на оба канала в течение 10 с, прежде чем тепловая защита начала снижать ток. Экран выдавал 4 А по обоим каналам в течение 37 с, а при 3 А он мог непрерывно работать более 10 минут без срабатывания ограничения тока или тепловой защиты.
Наши тесты проводились при 100% рабочем цикле; ШИМ двигателя вносит дополнительный нагрев, пропорциональный частоте.
Этот продукт может нагреть до такой степени, что обожжет вас задолго до того, как чип перегреется. Будьте осторожны при обращении с этим продуктом и другими компонентами, связанными с ним.
Рекомендации по двигателю
Если ток останова вашего двигателя превышает номинальный постоянный ток драйвера 3 А на канал, мы рекомендуем предпринять дополнительные шаги, чтобы убедиться, что ваш двигатель не будет подвергаться нагрузкам, которые превысят 3 А. A в течение длительного периода времени (или вы принимаете дополнительные меры для охлаждения драйверов двигателей, например, увеличиваете поток воздуха или добавляете радиаторы). Превышение 3 А в течение длительного времени не должно повредить экран, но в конечном итоге активирует тепловую защиту драйвера, что может привести к неадекватной производительности вашего приложения.
Нередко ток останова двигателя на порядок (в 10 раз) превышает его ток холостого хода. Если вы не знаете ток останова вашего двигателя, вы можете приблизить его, измерив ток, который он потребляет, когда он удерживается в остановленном состоянии при более низком напряжении (например, при питании от одного элемента батареи), а затем масштабируя это значение линейно с напряжением. Например, ток останова двигателя при 6 В в шесть раз превышает ток останова этого двигателя при 1 В. Другой, менее точный метод — использовать мультиметр для измерения сопротивления между клеммами двигателя, а затем использовать закон Ома для вычисления ток срыва I при напряжении В : I = В / R . Этот последний метод, как правило, не так надежен, потому что может быть трудно точно измерить такие малые сопротивления.
Иногда электрические помехи от двигателя могут мешать остальной системе. Это может зависеть от ряда факторов, включая источник питания, системную проводку и качество двигателя. Если вы заметили, что части вашей системы ведут себя странно, когда двигатель работает, сначала дважды проверьте, что ваш источник питания соответствует требованиям, а затем подумайте о том, чтобы предпринять следующие шаги, чтобы уменьшить влияние электрических помех, вызванных двигателем, на остальную часть вашей системы:
Двигатель с одним конденсатором 0,1 мкФ, припаянным к его клеммам.
Навигация по записям
Датчики расстояния. Оптические датчики расстояния: принципы работы, типы и применение
Программа рисования сантехнических схем. Программы для создания схем водоснабжения и канализации: обзор лучших решений
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Автолюбителям
Датчик
Лайфхаки
Преобразователь
Своими руками
Схемы
Усилитель
Разное
Карта сайта
© M-Gen
