Схема лампового усилителя на ГУ-50


Схема лампового усилителя на ГУ-50-wСхема лампового усилителя на ГУ-50-w

Схема лампового усилителя на ГУ-50

Схема лампового усилителя на ГУ-50 — пентод ГУ-50 был разработан в Германии в середине 30-х годов и имел кодовое название LS50. Это интересная и довольно редкая в наше время радиолампа, которая также производилась и в Советском Союзе. Предназначается она для усиления мощности и генерирования высокочастотных колебаний. Лампа очень надежная в работе и можно сказать «непотопляемая». Не зря есть поговорка, что ГУ-50 можно только расколоть или утерять. Здесь подразумевается, что другими действиями испортить ее довольно сложно. Именно эти качества лампы привлекли внимание в свое время армейских связистов.


Схема лампового усилителя на ГУ-50-1Схема лампового усилителя на ГУ-50-1
Пентод LS50. Оригинальный экземпляр от компании Telefunken образца 1942 года.

Как только появилась лампа LS50, она была моментально скопирована многими мировыми производителями электровакуумных приборов, это говорит о том, какой колоссальный интерес она вызвала. Тем не менее производство ее продолжается до настоящего времени.

Схема лампового усилителя на ГУ-50-2Схема лампового усилителя на ГУ-50-2

Схема лампового усилителя на ГУ-50-3Схема лампового усилителя на ГУ-50-3
Электровакуумный прибор ГУ-50 — отечественный аналог лампы LS50

Таблицы параметров лампы

Номинальные характеристики лампы ГУ50

ПараметрЗначениеДопуск
Напряжение накала, В12,6
Напряжение на аноде, В800
Напряжение на второй сетке, В
250
Напряжение смещения на первой сетке, В-4010
Ток накала, мА65565
Крутизна характеристики при токе анода 50 мА, мА/В41
Выходная мощность, Вт *60
Выходная мощность при напряжении накала 10,8 В, Вт *не менее 52

Максимально допустимые параметры лампы ГУ50

ПараметрЗначение
Наибольшее напряжение накала, В14,5
Наименьшее напряжение накала, В10,8
Наибольшее напряжение на аноде на частоте 46,1 МГц, В1000
Наибольшее напряжение на аноде на частоте 66,6 МГц, В 800
Наибольшее напряжение на аноде на частоте 87,5 МГц, В700
Наибольшее напряжение на аноде на частоте 120 МГц, В600
Наибольшее пиковое напряжение на аноде, В3000
Наибольшее напряжение на второй сетке, В250
Наибольшая мощность, длительно рассеиваемая на аноде, Вт40
Наибольшая мощность, рассеиваемая на аноде при перегрузке в течении 1 мин, Вт50
Наибольшая мощность, рассеиваемая на 2-й сетке, Вт5
Наибольшая мощность, рассеиваемая на 1-й сетке, Вт1
Наибольшее постоянное напряжение между катодом и подогревателем, В
200
Наибольший ток утечки между катодом и подогревателем, мкА100
Наибольший ток в цепи катода, мА230
Наибольшее сопротивление в цепи катод-подогреватель, кОм5

Особенное место нашлось для лампы в производстве звукоусиливающей аппаратуры. В интернете размещено огромное количество всевозможных схем усилителей мощности звука, где в выходном каскаде установлен именно этот лучевой пентод. В этой статье предложена к повторению конструкция однотактного усилителя, оконечный каскад, которого выполнен на лампе ГУ-50.

Данная схема лампового усилителя на ГУ-50 может быть не всем и понравится. Так как радиолюбители есть разные и кто-то из них возможно посчитает мощность на выходе в 10 Вт просто издевательской. Тем не менее, для усилителя такого класса эта мощность считается очень даже неплохой. На самом деле, даже в не большом помещении, используя только половину уровня громкости, аппарат выдает очень громкий звук.

С чего нужно начать сборку конструкции?

Конечно у всех свой подход к началу изготовления любого устройства. Например можно сразу определится с корпусом для усилителя, какой он будет конфигурации, размеры, а потом под него подгонять уже все комплектующие. Для лучшего визуального восприятия, корпус нужно нарисовать на листе бумаги с нужными вам размерами. Также целесообразно сделать эскизы трех защитных коробок для трансформаторов. Изготовить эти металлоконструкции можно самостоятельно или заказать у специалистов.

Ниже на снимке корпус усилителя в процессе подгонки трансформаторов и ламповых панелек.

Схема лампового усилителя на ГУ-50-4Схема лампового усилителя на ГУ-50-4

Выходные трансформаторы

Схема лампового усилителя на ГУ-50 имеет в своем составе три трансформатора, два из которых выходные и один сетевой. Если вы будете их изготавливать самостоятельно, то для этого можно воспользоваться трансами от УПСсов для компьютеров (источник бесперебойного питания), вернее их железом. Для этого их нужно модернизировать, снять заводские обмотки и намотать свои с необходимыми напряжениями. Готовые выходные трансформаторы должны иметь вот такие параметры:

Сердечники Ш38х45. Первичная обмотка содержит 2800 витков провода 0.25мм. Состоит из трех секций 700+1400+700 витков. Между ними расположены 2 секции вторичной обмотки по 120 витков проводом 0.86. Вторичные обмотки соединены параллельно и имеют отвод от 86 витка. Межслойная изоляция – факсовая бумага в один слой. Изоляция между первичной и вторичной обмотками – 3 слоя такой же бумаги.

В конечном итоге будет трансформатор, способный гарантировать в анодной цепи лампы нагрузку 4,6 кОм, а также выходные тракты для подключения акустики имеющей сопротивлении 4 Ом — 8 Ом.

Чтобы собрать пару абсолютно идентичных трансформаторов, для этого необходимо разделить пластины магнитопроводов на равные части. Затем эти пластины желательно смешать. То есть, чтобы при обратной сборке сердечников одна часть пластин была бы от одного транса, другая от другого. В этом случае можно будет гарантировать, что оба трансформатора будут иметь совершенно одинаковые параметрические характеристики.

После того как вы изготовили трансформатор его следует пропитать парафином. Для этого в емкость с расплавленным парафином нужно поместить конструкцию примерно минут на 50 или чуть более, для хорошего пропитывания.

Устройство силового трансформатора

Установленный в ламповом усилителе силовой трансформатор реализован на Ш-образном магнитопроводе Ш40х40. Чтобы точно его рассчитать надо воспользоваться простой программой PowerTrans v1.0. Для обеспечения наиболее надежной работы трансформатора, после проведения расчетов в программе, нужно сечение провода для первичной обмотки увеличить примерно на 10%. В архиве находится сама программа и подробный справочник по обмоточным проводам и методам изготовления катушек трансформаторов.

Скачать PowerTrans v1.0

На снимке окно программы с уже рассчитанными данными для намотки:

Схема лампового усилителя на ГУ-50-5Схема лампового усилителя на ГУ-50-5

Схема лампового усилителя на ГУ-50 предполагает для использования в усилителе в качестве силового трансформатора практически можно брать любой с мощностью потребления в районе 150 Вт. Хорошо для этой цели подойдут трансформаторы от ламповых телевизоров советского производства, например: ТС-180 или ТС-270. Их не очень сложно перемотать. Удаляется вторичная обмотка и выполняется новая с нужным вам напряжениями.

Принципиальная схема и налаживание
Схема лампового усилителя на ГУ-50-rСхема лампового усилителя на ГУ-50-r Схема лампового усилителя на ГУ-50-bpСхема лампового усилителя на ГУ-50-bp

Схема лампового усилителя на ГУ-50 с ее лучевым пентодом, которой выполняет функцию усиления мощности, а также служит для генерирования высокочастотных колебаний. Расположение радиолампы в конструкции должно быть строго вертикальным, то есть ламповая панель — внизу. Принцип ее работы заключается в следующем: в цепь второй сетки поступает положительное напряжение 255v. Это напряжение берется с анодного вывода трансформатора. Затем через выпрямительный диод поступает в цепочку собранную на конденсаторе и дросселе и там выпрямленное напряжение сглаживается. Такой принцип работы радиолампы ГУ-50 позволяет увеличить мощность на выходе лампового усилителя.

Смещение у лампы фиксированное. Отрицательное напряжение в цепь первой сетки поступает из блока питания от индивидуального выпрямителя. Потенциометры, со специальным штоком под отвертку для регулировки уровня смещения установлены на верхней части корпуса, сразу за лампами. Это сделано для облегчения доступа к настройке рабочего режима ГУ-50, при этом не снимая верхней крышки корпуса.

На фронтальной панели размещены два стрелочный индикатора для наблюдения за током покоя ламп в оконечном каскаде. Если стрелка индикатора переместилась в красный сектор, то это означает перегрузку мощности выходных радиоламп.

Напряжение смещения

В установке напряжения смещения на пентоде ничего сложного нет. Нужно всего лишь произвести корректировку оконечного каскада с помощью потенциометра выведенного под шлиц на верхней панели корпуса. Стрелка индикатора при подстройках должна установится в районе красного сегмента шкалы. Вся эта процедура особенно требуется после замены выходной лампы. В общем то при первичной настройке можно измерять напряжение мультиметром на резисторе, который установлен в цепи катода радиолампы ГУ-50. Рабочий ток покоя выставляется со значением 90 мА, после этого нужно подстроить гасящий резистор стрелочного индикатора, так чтобы стрелка установилась на нужной вам величине.

Постоянный резистор установленный в цепи катода выходного каскада имеет номинальное сопротивление 10 Ом. Это дает возможность предельно точно выставлять рабочий режим работы каскада. Также этот резистор выполняет еще одну роль — создает маленькую Обратную Отрицательную Связь. Используя такую ООС увеличивается стабильность оконечного каскада, она противостоит возможности возбуждения при высоких частотах. Именно по этому в катодной цепи лампы установлен проволочный резистор класса С5-5 и мощностью 5 Вт. Собственно этот резистор и создает индуктивность, а это означает, что на высоких частотах происходит ослабление усиления лампы.

Схема лампового усилителя на ГУ-50 в своем предварительном каскаде имеет пентод 6Ж4, который включен в триодном режиме и также имеет фиксированное смещение. Данное смещение напряжения создает маломощный стабилитрон КС133А. Если кого-то не удовлетворяет такая схема включения, то тогда можно использовать литиевую батарею CR2032, которые стоят в ПК. Либо в катодную цепь установить постоянный резистор с номиналом ≈360 Ом, а затем за шунтировать его емкостью с номиналом 3000 мкф.

Схема лампового усилителя на ГУ-50-6Схема лампового усилителя на ГУ-50-6

Дополнительная настройка

В процессе наладки сопротивление на выходе получилось около 29 Ом, это при том, что акустическая система имеет 8 Ом. Поэтому потребовалась дополнительная подстройка схемы, а именно внедрение незначительной ООС состоящей из двух резисторов R7-R8. После этого сопротивление на выходе оконечного каскада снизилось до 2 Ом на клемме «4 Ом», а на клемме «8 Ом» упало до 4 Ом. Это действие незамедлительно сказалось на звуке, басовые атаки в музыке стали уверенно четкими, исчезла резкость в диапазоне средних частот.

Монтаж лампового усилителя на ГУ-50

Собирался усилитель с применением навесного монтажа. Первоначально был изготовлен блок питания на специальном каркасе из металла, затем это каркас был установлен внутри корпуса.

Схема лампового усилителя на ГУ-50-7Схема лампового усилителя на ГУ-50-7

В блоке питания в цепи выходного каскада установлены типовые дроссели Др2-ЛМ извлеченные из старых ламповых телевизоров. Унифицированный электрический дроссель Д36-20 обеспечивает стабилизацию экранных сеток пентода ГУ-50. Вместо дросселей выполненных на сердечнике из железа можно применить фильтры сглаживания собранных на МОП-транзисторах.

Схема лампового усилителя на ГУ-50-8Схема лампового усилителя на ГУ-50-8 Схема лампового усилителя на ГУ-50-9Схема лампового усилителя на ГУ-50-9

Мощный однотактный ламповый аудиоусилитель на ГУ-50 Лампа ГУ-50 разработана в 30-х годах прошлого века в Германии под названием LS50. Сделана в лучших традициях немецкого качества и надежности. Про нее говорят, что ее можно или разбить или потерять. Другими способами вывести ее из строя очень и очень трудно. По этой причине эта лампа очень пришлась по вкусу военным связистам.

Лампа LS50. Оригинал от Телефенкена 1942 года. Источник radiomuseum.org
Быстро лампа LS50 была один в один скопирована всеми ведущими производителями электровакуумных приборов и выпускается до сих пор.

Лампа ГУ-50 — советский аналог LS50. Этакая лампа–солдат в каске и бронежилете.
Достаточно широкое применение она нашла и в звуковой технике.
В Сети можно найти множество вариантов схем усилителей, где на выходе установлены эти лампы.
Я предлагаю вашему вниманию датагорский однотактный усилитель на лампе ГУ-50. Наш вариант.

Содержание / Contents

Кому-то выходная мощность в 10 Вт на канал покажется до смешного малой, но для однотактного лампового усилителя это очень серьезная цифра.
Поверьте, даже на половине уровня в обычной комнате усилитель звучит на самом деле ОЧЕНЬ громко. С чего начинается изготовление лампового усилителя? У кого как, а у меня первоосновой усилителя (в виде законченной конструкции) обычно бывает корпус. Тут тоже началось все с него.
Я нарисовал от руки эскиз коробки с требуемыми мне размерами (430х280х80мм) и трех кожухов под трансформаторы размером 120х120х110мм и заказал изготовление у друга из местной фирмы металлоизделий.
Корпус мне сделали на совесть. Загнули и сварили его из 2мм стали. Я потом не раз поминал друга «добрыми» словами, когда резал и сверлил отверстия для крепежа ламп, трансформаторов, разъемов и т.п. Вот так корпус выглядел на момент примерки на него ламповых панелей и трансформаторов.
Вторая основная часть усилителя это трансформаторы: пара выходных и силовой. Для изготовления выходных трансформаторов я разобрал и размотал пару одинаковых по размеру трансформаторов от компьютерных источников бесперебойного питания от знаменитой фирмы АРС.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
В результате получается трансформатор, обеспечивающий анодную нагрузку 4.5 ком и выходы для подключения динамиков сопротивлением 4 и 8 Ом.

Для того чтобы обеспечить одинаковость параметров выходных трансформаторов я разделил пластинки сердечников поровну и потом равномерно их перемешал. Пластинка от одного трансформатора, пластинка от другого и так далее. Так можно быть уверенным, что у обоих сердечников будут абсолютно одинаковые параметры.

В трансформатор вводится немагнитный зазор 0.15мм между «Ш» пластинами и «I» перемычками.
После сборки трансформатора он примерно на час опускается в кастрюлю с расплавленным парафином, для того чтобы как следует пропитался.

Силовой трансформатор сделан на основе сердечника Ш40х40. Расчет его производился в программе Power Trans
Все необходимые данные для намотки можно видеть в окне программы.

Для силового трансформатора подойдет практически любой трансформатор с габаритной мощностью не менее 150 Вт. Можно использовать силовые трансформаторы от ламповых телевизоров типа ТСШ170 или ТС180. С них надо убрать все вторичные обмотки и намотать новые, чтобы получить требуемые напряжения. А теперь перейдем непосредственно к схеме.
Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.
Выходная лампа включена пентодом. На вторую сетку подается постоянное напряжение в 255 Вольт, которое снимается с отвода от основной анодной обмотки, выпрямляется диодом а затем сглаживается конденсаторами и дросселем. Это позволяет повысить выходную мощность усилителя.

Смещение фиксированное. Отрицательный потенциал на первую сетку подается от отдельного выпрямителя с БП. Регуляторы смещения выведены под отвертку на верхнюю панель усилителя позади выходных ламп, чтобы можно было устанавливать режим ГУ-50 не разбирая усилитель.

На переднюю панель выведены 2 индикатора. Сначала хотел их, как принято, заставить дергаться в такт музыке, но потом на них вывел индикацию току покоя выходных ламп. Заход в красный сектор – это перегрузка выходных ламп по мощности рассеивания на аноде.

Настройка выходного каскада (например, после замены лампы) сводится к простому подкручиванию регуляторов и установки стрелки чуть-чуть не доходя до красного сектора. На самом деле, при первоначальной настройке я измерял напряжение на катодном резисторе лампы ГУ-50 при помощи цифрового тестера. Установил ток покоя 90 мА и потом подстроил балластный резистор индикатора, так чтобы он показал на индикаторе нужное значение.

Катодный резистор в выходном каскаде выбран номиналом 10 Ом. Это позволяет более точно подстраивать режим. Второе его назначение это создание небольшой ООС которая повышает устойчивость выходного каскада от возбуждения на высокой частоте. По этой причине резистор в катод выбран марки С5-5-5Вт. Это проволочный резистор для токов высокой частоты он кроме всего работает еще и как индуктивность снижая усиление лампы на частотах выше нескольких мегагерц.

Лампы – приборы высокочастотные. Даже считающаяся низкочастотной звуковой лампа 6Н2П запросто может генерировать сигнал частотой 50-80 МГц, а лампы специально созданные для работы на ВЧ легко справляются с несколькими сотнями мегагерц. Поэтому при монтаже усилителя обращаем внимание на монтаж.

В первом каскаде использована лампа 6Ж4. Это тоже пентод, но включен в триодном режиме. Работает тоже с фиксированным смещением, которое создается стабилитроном КС133А. Кому не нравится такой вариант включения, могут смело использовать батарейку типа CR2032 (такие стоят на материнских платах) или же в катод поставить резистор сопротивлением 330-360 Ом и зашунтировать его конденсатором емкостью не менее 3тыс мкФ. Это даст широкое поле для экспериментов по подбору емкости и типа шунтирующего конденсатора и типу используемого резистора. Будет чем заняться длинными зимними вечерами.

После первого включения и настройки режима выходного каскада немного послушал музыку. Гудение по низким частотам и немного крикливая резкая середина. Мне не понравилось. Хотя по осциллографу с генератором все правильно и красиво. На рисунке сигнал на выходе, когда уже начинается ограничение. Оно симметричное сверху и снизу. Мощность на выходе при этом 10 Вт на нагрузке 8 Ом.

Стал разбираться, в чем дело. Измерил выходное сопротивление усилителя. Для этого измерил амплитуду выходного сигнала усилителя без нагрузки и с номинальной нагрузкой. Дальше по простой формуле:

Rвых=Rн((Uxx/Urн)-1)


Где Rн – сопротивление нагрузки, Uxx – напряжение на выходе на холостом ходу, Urн – напряжение на выходе при подключенной нагрузке.

Получил выходное сопротивление усилителя примерно 30 Ом и это при акустике сопротивлением 8 Ом. Пришлось исправлять положение введением небольшой ООС. Обратная связь образована двумя резисторами R7 и R8. После введения ОС выходное сопротивление упало до 2 Ом на выходе «4 Ома», и до 4 Ом на выходе «8 Ом».
Это самым лучшим образом сказалось на звуке. Бас стал четким. Ушла резкость и крикливость из СЧ диапазона.

Несколько слов об использованных деталях. Резисторы ПТМН, С2-29 в цепи сигнала. Остальные ОСМЛТ, какие были под руками. Конденсаторы в источнике питания Nippon Chemi-Con на номинальное напряжение не ниже 450 Вольт. Это достаточно качественные конденсаторы, для которых не потребовалось шунтирование пленкой/бумагой, хотя никто не запрещает это сделать. Бумагу маслом не испортишь, как говорят бывалые ламповики.

Монтаж усилителя полностью навесной. Сначала на отдельном металлическом шасси собран блок питания. Это шасси после проверки закреплено внутри корпуса. Чтобы не сверлить лишних отверстий БП крепится на те же винты, которыми крепятся силовой и выходные трансформаторы.


Дроссели в БП на питание оконечного каскада взяты стандартные Др2-ЛМ от ламповых телевизоров. Дроссель для стабилизации экранных сеток тоже унифицированный Д36-20-0.05. Вместо железных дросселей можно использовать сглаживающие фильтры на полевых транзисторах — так называемые «электронные дроссели». Я взял то, что было в наличии в тумбочке.

После установки распайки БП монтируется собственно сам усилитель. На винты, которыми закреплены ламповые панели прикручиваются изолирующие стойки и к ним паяю толстый медный одножильный провод – земляная шина. В дальнейшем все остальные детали паяются непосредственно на лепестки ламповых панелей и к этой шине, где требуется. Вот так выглядит со стороны подвала собранный усилитель.

После завершения монтажа ставим усилитель с головы на ноги, подключаем акустику, источник сигнала и можно начинать слушать. Вот так выглядит готовый усилитель. Вид слегка «ТАНковый» любителям гламура может и не понравится. Вес, кстати, тоже соответствует – больше 20 кг. Можно использовать для утренней разминки, а чтобы было удобнее за него браться, на него установлены пара крепких железных рукояток.

Электронный фильтр (дроссель) — альтернатива дросселю в БП ламповой техники
Радиолампа ГУ-50: генераторный лучевой пентод

Камрад, рассмотри датагорские рекомендации

Александр (TANk)

РФ, г.Ижевск

С паяльником с детства. По этой причине попал в спецшколу, где вместо уроков труда в старших классах были уроки радиоэлектроники.

Потом физфак университета. Работа технологом в цехе микроэлектроники на оборонном заводе, пока завод не развалили.

Потом преподавал всяческую физику в университете. И вот уже лет двадцать — лужу паяю, компы починяю.



Выходной трансформатор для однотакта на ГУ-50. GU-50 SE output transformer

Это моя вторая попытка взяться за ГУ-50. Когда-то давно сделал великолепко звучавший однотакт на этой лампе в триодном включении http://klimanski.com/?p=66 , но аппарат тот я подарил знакомому, и сейчас захотелось сделать для себя. Делать копию нет смысла, поэтому решил взяться за дело учитывая накопленный опыт. Вдохновил также опыт коллег по этой теме http://www.diyaudio.ru/forum/index.php?topic=2324.0 также спасибо за идеи Михаилу Цертию, вот ссылочка на его сайт https://sites.google.com/site/moiusiliteli/Home/zvukotehnika/lampy/gu-50—vzroslaa-tema там тоже есть описание усилителя на этой лампе. Если Михаил уже давно мотает выходные трансформаторы сам, то я за это дело взялся третий раз в жизни. Первый был выходник под 6С33С СЕ, мотал на ОСМ0.1 не зная, что это железо катастрофически мало для этой лампы. Потом был перерыв и потом я сам рассчитал и намотал СЕ выходники под 813 лампу в пентоде.
Расчет выходника был сделан по этой программе http://klimanski.com/?p=3291.

Исходные данные для ГУ-50 таковы: Внутреннее сопротивление 800 Ом, Выходная мощность – 5 ватт, Приведенное сопротивление анодной нагрузки 3 КОм, Сопротивление нагрузки – 15 Ом ( под имеющиеся у меня 4А32 ). Вот распечатка результатов расчета, данные по железу приведены для ТС180, которое как оказалось очень хорошо подошло
gu_50_triode_ras4et
Трансформатор ТС180 – оказались как-то у меня парочка этих красивых изделий в коробочке с надписью “трансформатор….. игрушка….сделай сам….для детей школьного возраста”. Ха-ха ! Мне уже 53….. Ну да ладно…. ;-)))

img_6642_2

Когда-то давно их купил на вещевом рынке совсем за лимонад. Осталось только разобрать и размотать уже имеющуюся первичку. Что здорово – в комплекте были контактные скобочки, которые очень пригодились.
Из провода под рукой был 0.355 по меди – опытным путем наматывая на каркас определил, что не мучаясь с особо плотной укладкой получается 113 витков в слое. Было решено намотать на каждом каркасе 2 секции первички с вторичкой между ними, причем по причине того, что наружние секции первички двух каркасов потом соединяются последовательно образуя одну секцию, наружний слой сделан примерно в 1.5 раза меньше, чем внутренний. Вот схема намотки и коммутации выводов секций:

opt_ts180

Итого – первая секция – 6 слоев по 113 витков – 678 витков, причем начинаем мотать справа налево, ( как вторую секцию первички ), а вторичку кладем начиная слева. Тогда будет соблюдено правило минимальной динамической емкости между первичкой и вторичкой. Вторая секция первички – четыре слоя.
Как межслоевую изоляцию я использовал синтокартон 0.18 мм, между обмотками – удвоенный слой той же изоляции. Как немагнитный зазор использован тот же синтокартон 0.18мм. Стекловолоконную сетку, которой я пользовался наматывая выходник под ГУ-13 между слоями этот раз я не ставил – для триода снижение емкости в анодной нагрузке не так существенно.
Обмерил трансформатор в статическом режиме.
Сопротивление первички активное – 70 Ом
Сопротивление вторички активное – 0.6 Ома
Приведенное анодное сопротивление – 3 КОм
Индуктивность рассеяния – 16 мГн
Индуктивность первичной обмотки – 5 Гн по измерителю индуктивности на 100 Гц и 12 Гн при подаче 5 Вольт 50 Гц.
Также замерено АЧХ на ГУ-50 с фиксированным смещением, анодное 370 вольт, ток анода 100 мА. АЧХ получилась такого вот вида:
gu_50_moj_opt_1w_band

Что радует, АЧХ имеет плавный вид, без резонансов в ВЧ диапазоне. И то, что фактические замеры соотвествуют расчетам, точнее –  полоса пропускания даже шире расчетной. Вот само готовое изделие

img_6639_2

***********************************************************************************************

Однотактный усилитель на ГУ-50

Мощный однотактный усилитель на ГУ-50.

Схема однотактного усилителя на 6ж52п и ГУ-50 сделана в триодном включении как первой, так выходной лампы.

Выбор 6ж52п обусловлен довольно высоким коэффициентом усиления и низким внутренним сопротивлением.

Можно применить 6с45п, 6э5п, 6п14, 6п15 и т.п.

Выходная лампа ГУ-50 включена с фиксированным смещением в триодном включении . вторая и третья сетка соединены с анодом для снижения внутреннего сопротивления лампы, как рекомендовал А.Резвой.

Эту схему можно рекомендовать для переделки Прибоя. Для этого нужно ввести в выходной трансформатор немагнитную прокладку. Например принтерная бумага в два-три слоя. Трансформатор Прибоя хорошо подойдет при сопротивлении акустики 8-16 ом.

Измеренные технические характеристики:

Мощность-8 ватт.

Диапазон частот по уровню -3дб 12-70 000 гц.

Схема с одной лампой ГУ-50.         Фото.

 При использовании колонок на 4-6 ома или желании повысить мощность и увеличить коэффициент демпфирования и снизить нижнюю частоту следует использовать схему с двумя лампами ГУ-50.

Мощность с двумя лампами 14 ватт.

Диапазон частот по уровню -3дб 9-80 000 гц.

Сам был удивлен замерами, но это факт.

Схема с двумя лампами ГУ-50.    Фото.

Схема с двумя лампами с драйвером на 6Э5П. Почти по Манакову. Чувствительность у этой схемы 0,4 вольта.

Схема с батарейным смещением.

Схема блока питания на базе сетевого трансформатора от Прибоя-ум50. Схема напряжения смещения сделана по схеме удвоителя, чтобы получить нужное напряжение.

При использовании двух ламп нужно добавить второй резистор смещения.

Я использовал два регулятора смещения для точной подстройки режимов.

Именно поэтому два разделительных конденсатора на выходные лампы.

Ток выходных ламп 95ма при анодном напряжении 400вольт. В этом, почти максимальном режиме лучшее качество.

Учтя пожелание коллег по форуму Аудиопортал, добавил в схему фильтр по питанию.

Хорошо показал себя электронный фильтр на полевом транзисторе- устройство УЗФ.

Фото УЗФ.

Апгрейд. Емкости конденсаторов питания можно увеличивать до… сколько позволит ваш кошелек. Стабилизаторы сделаны на УЗФ.

Сергеев Сергей. Тел в Иркутске (3952) 23-52-54, 661-681. 8-950-140-59-92.

Почта:  sergeev158()mail.ru

На главную.

Форум.

GU50 с одним концом

GU50 SingleEnd Amplifier

Я поцарапал GU50, поскольку, как мне кажется, я испортил трубки — их можно было расположить практически в любом положении, если убрать «хомут». Мои GU50 светились ярко-оранжевым цветом!
После некоторого переосмысления я перевел усилители на 6550SE — отдельная страница.

И после более переосмысления отложите в сторону все мысли (ну почти) о SE-усилителе GU50. Восстановите мой Priboi, используя GU50s — да, или возможно.

Вскоре после нашего возвращения из России в Швецию в 1997 году я решил попытаться изготовить усилитель PSE, используя принесенные мной GU50.Данные были похожи на EL34, но клапаны выглядели умнее, особенно с розеткой и ее «воротником».

Ларс Олссон из ElektroAkustik & Music подготовил для меня схему, но у меня не было ни времени, ни энергии, чтобы начать проект, вместо этого я направил свою энергию на два разных вида предусилителя — AML +, который я получил от русского языка и Elektor Electronics «SRPP-усилитель», опубликованный около 15 лет назад (или, может быть, даже 20).
Когда я пришел этой весной, чтобы создать простой двухтактный усилитель, используя мои EL84 и трансформаторы, которые я получил даром около 10 лет назад, я также начал составлять планы на один конечный усилитель.Поиск начался, и я выбирал между триодами и пентодами (лучевыми тетродами). У меня была пара 807, но меня очень интересовали триоды 50CA10, так как я не хотел путаницы с прямым нагревом или суицидальным анодным напряжением. На этом этапе я оказался на немецком сайте с большим количеством вещей вокруг GU50, и было даже два SE-дизайна, оба выглядели довольно симпатично.

Учитывая мои идеи простой схемы дизайна 1 был отброшен. Мои знания в дизайне клапанов немного ограничены, поэтому я действительно испугался, попробовав второе, но сделал резкое движение с помощью инструмента стирания Photoshop и смахнул индикаторную трубку вместе с tonecontrol.

У меня было несколько идей о том, как будет выглядеть конечный результат. Я начал проверять источники для трансформаторов, и хотя я нашел несколько дешевых поставщиков, никто из них не ответил на мои запросы цен. Это был плохой удар. Эти компании продавали не только ОП-трансформаторы, но и главные трансформаторы, и они идеально подходили для моего проекта — правильные напряжения и токи. Итак, возвращаясь к исходной точке, я обратился к шведскому производителю главных трансформаторов и в то же время решил перейти на моноблочный дизайн.Два трансформатора сделать несложно, и у меня осталась проблема с поиском ОП-трансформаторов.
Чтобы добраться куда-то, я, наконец, решил заказать пару трансформаторов Hammond у парня из Швеции — того же, кстати, который поставлял шасси (Hammond) и дроссели (Hammond).
Я все еще жду трансформаторов, есть список компонентов, которые нужно купить, но проект продвинулся далеко. Шасси просверлены (и заполнены), окрашены и готовы к заполнению электроникой.

Наконец-то получил ответ от одного из участников форума:

«Привет.
Спасибо за информацию, скачал схемы, они очень просты в дизайне, и я вижу пару недостатков.

Первое, что первый клапан вы можете увидеть некоторую обратную связь от драйвера srpp, который следует за ним, вы правы в увеличении резистора источника питания, так как это увеличит полное сопротивление между двумя ступенями.

Поскольку вторая ступень использует клапан, который эффективно имеет потенциал выше земли Это целесообразно использовать как клапан, иначе вы можете сжечь его, если напряжение нагревателя — катода будет превышено.

вы можете удалить C2, чтобы увеличить местную обратную связь и уменьшить усиление этой ступени, это сделало бы ее более стабильной и остановило бы риск колебаний на переходных процессах, это также могло бы снизить некоторые из внутренних искажений схемы.

Кроме того, резисторы с ограничителем в сетке являются достойной модификацией, последовательно включите резистор 1 кОм с сетками сигналов первой (после R2) и второй ступени (после R4), это также помогает стабильности.

Вы можете удалить входной конденсатор (C1), если точка постоянного тока на первой сетке ниже 5 мВ, это улучшит качество звука.

Обход C5 и C9 с полиэфиром малого значения (0,22 мкФ) также улучшит разъединение источника питания и, следовательно, уменьшит любую склонность к колебаниям.

Если вышеуказанные моды выполняются, у вас должен быть безусловно стабильный усилитель

Удачи

Крис «

СХЕМАТИКА

href =» images / GU50-02p. > GU50 Scematic href = «images / K_955_2c39_Amp.PDF «> GU 50 Схематическое HREF =» изображений / k_ec52_gu50_Amp.pdf «> GU50 Scematic HREF =» изображений / ss_EC52_GU50.pdf «> GU50 Scematic

ФОТО

ССЫЛКИ

GU 50 — SE-Verstärker 2×50 Вт в двухместном корпусе GU50 Verstärker с GU 50 в Классе A – Betrieb 35-Watt Mischpultverstärker в Гетсбергской области LS 50 — Betrieb für GU 50 Röhren-Verstärker mit der LS 50 (GU 50) Planung und Bau eines Verstärkers mit der LS50 / GU50 Wzmacniacz mocy m.CZ. УМ-50.

GU50-SE-Amp-Amp von Sven Bolte

GU 50 — SE-Verstärker
von Sven Bolte

align = «Center»> align = «Center»>
align = «Center»>
Hallo, ich möchte mich zunächst vorstellen. Ich heiße Sven Bolte, bin Jg. 83 унций и студий Электротехник в Падерборне. Eigentlich komme ich aus einem kleinen Орт им Крайс Липпе (NRW), Дорт Энтшен Аух Мейн Verstärker. Таким образом, dieser: align = «Center»>
Die GU50 leuchten nicht wirklich so blau — das ist ein Artefakt aus der Langzeit-Belichtung, die iich gemacht habe.В natura sieht man nur das übliche leichte blaue Schimmern.

Nachdem ich bereits einen Gegentakt- Verstärker mit 4 x EL 34 и gut 120 W Sinus pro Kanal nach einem Plan von Menno van der Veen gebaut hatte, sollte es diesmal ein Eintakt-Verstärker werden. Die russische GU 50 hattech ich schon Вор Эйнинген Ярен ауф Йогис Сеит Кеннен Гелерт, Дорт Канн Ман Ауш Этвас Юбер Ихере Фервандтшафт цур Wehrmachtsröhre LS 50 und ihren (зивилен) Nachfolgern P50, SRS 552 или EL 152 lesen.
Eigentlich ist diese Röhre eine Senderöhre, sie eignet sich aber auch hervorragend für den NF- Betrieb und wurde schon in den 40er Jahren so eingesetzt.

Die GU50 wurde wie ihre deutsche Schwester in einer Art Patronenfassung eingesetzt und besitzt einen Blechdeckel mit Griff zum herausziehen sowie eine Führungsnase im Glas, um sie schnell richtig herum einzusetzen. Der Blechdeckel lässt sich leicht entfernen, einfach an der dünnsten Stelle des Rings (bei der Führungsnase) ден Seitenschneider ansetzen und schon kann man ihr aufs nackte Haupt Sehen.

В настоящий момент, в самом деле, GU50 и псевдо-триодный бешалтет, также известный как анодный.Dadurch Sinkt Die Ausgangsleistung im Vergleich Zum Pentodenbetrieb, Zugleich Sinkt Aber Auch Der Klirrfaktor.
Als Ausgangsdaten zur Berechnung des Arbeitspunktes habe ich das ausführliche Datenblatt von Telefunken zur LS 50 verwendet, dort finden sich auch Kurven zur Triodenbeschaltung:

align = «Center»>
Für einen Arbeitpunkt mit einer effektiven Anodenspannung von 335 V und einem Ruhestrom von 80 mA, der Sich Bei Einer Gittervorspannung von -40 V einstellt, ergibt sich ein Anpassungwiderstand von 2 kΩ.
Die Qualität eines Röhrenverstärkers steht und fällt mit Auswahl des Ausgangsübertragers. Ich habe mich für den 53,31 фон Герд Райнхёфер Энтшиден, фон Стаммен Аух дер Эйнзелн Ангефертигте Нецтрафо und die Fassungen für die GU 50.

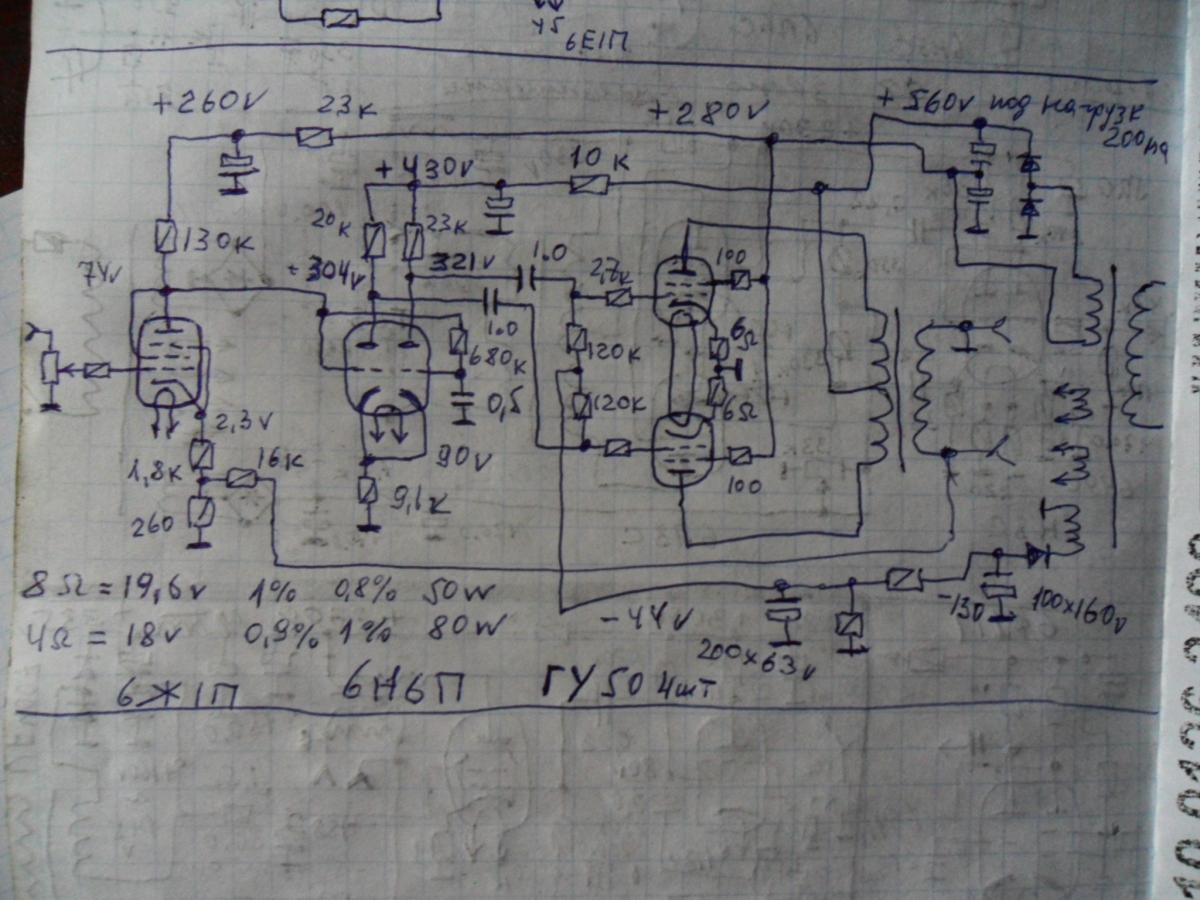

(Mit der Maustaste das Schaltbild anklicken, es wird dann in Voller Auflösung dargestellt.) выровняйте = «центр»>
Das Datenblatt weist auf einen Rg von max. 20 кОм хин. Auch Wenn Sich Diese Werte в Erster Линье ауф ден Sendebetrieb beziehen, habe ich bei meinen ersten Versuchen recht schnell gemerkt, dass es dem Klang zugute kommt, diesen Schaltungsteil sehr niederohmig auszulegen.Дешевая игра в интернете EF 80. Diese is eimerweise preiswert zu haben und eignet sich prima auch um niederohmige Lasten anzutreiben.
Der Koppelkondensator C13 musste recht groß ausgelegt werden, damit in Kombination mit dem folgenden R15 die tiefen Töne nicht zu sehr beschnitten werden. Die Grenzfrequenz berechnet sich als f = 1/2 * PI * R * C, hier также etwa 20 Hz.
Der Kondensator am Schirmgitter der EF 80 ist in dieser Hinsicht überdimensioniert, lieferte aber bessere (Klang-) Ergebnisse als der vorher berechnete.
Da no eine Klangstellstufe eingesetzt werden sollte, reichte die Gesamtverstärkung so nicht aus. Дешалб кам ноч eine Vorverstärkerstufe mit einer halben 6N3P pro Kanal hinzu.
Hier könnte man fast jede gängige Doppeltriode einsetzen, die russ. 6N3P (ähnlich ECC 85) hat für mich Ден Вортейл, Dass Sie Im Gegensatz Zu Ihren Europäischen Kollegen Nicht в моем Индустриальный бизнес и так далее meinen Ersatzteilevorrat nicht dezimiert.
Der Lautstärkeregler und der Balanceregler (gegenläufig beschaltetes StereoPoti) и в полном объеме Klangregelung sind Стандарт gängiger.Ungewöhnlich ist vielleicht die lokale Rückkopplung von der Anode der Endröhre auf умри катод дер форстуфе. Dieses Konzept habe ich aus Otto Diciols Buch «NF- Verstärker Praktikum». Der Wiverstand R13 лучше всего в Gegenkopplungsgrad, ich habe am Ende empirisch diesen Wert herabgesetzt, bis ich auch mit meiner stärksten Tonquelle den Verstärker nicht mehr (hörbar) zum Verzerren принесите коннете. Der Kondensator C14 ist so gesehen schon zu klein, unterhalb von 50 Hz wird nicht mehr voll gegengekoppelt.
Die so herbeigeführte Anhebung der tiefen Töne kommt dem Klang aber zugute die AÜs (M102a) machen das ohne Проблема мит.
Beim Netzteil musste ich einen Kompromiss eingehen, da in das vorgesehene Rackgehäuse mit 1 HE keine Drossel passte. Deshalb Erfolgt Die Siebung über RC-Glieder.
(Mit der Maustaste das Bild anklicken, es wird dann in Voller Auflösung dargestellt.) align = «center»>
Ein einfaches Monoflop sorgt für eine 30sekündige Einschaltverzögerung, diese ist hauptsächlich vorhanden, умри Ladeelkos während der Aufwärmphase der Röhren nicht, так что Лейден Лейден Зу Лассен.Außerdem ist eine nette Spielerei beim Anheizen leuchtet eine rote LED and erst nach 30 s meldet sich der Verstärker automatisch mit einem sonoren Blubb aus den Lautsprechern. Светодиодный светильник и светодиодный светильник LED des Kanalwählers leuchtet.
Die GU50 werden mit 12,6 V Wechselspannung geheizt, Für Die EF 80 и Die 6N3P Gibt Es Eine Stabilisierte Gleichspannung.
Die Anodenspannung wird mit einer Graetz-Brücke gleichgerichtet und zunächst mit 660 F gepuffert. Es Folgt Für Jeden Kanal Ein RC-Glied с 100 Ом и 330 F.
Durch diese Maßnahmen setze ich den Brummpegel soweit hinunter, dass man schon an der Box horchen muss um noch ein Brummen zu hören.
Der Verstärker leistet etwa 8 W pro Kanal, das genügt um auch normale Boxen anzutreiben. Майнен треуэн Техникс-Бассрефлекс принц дер Кляйн рехт виль Спас

align = «Center»>
Zu einem Eintakt- Verstärker gehören auch Breitbänder-Boxen dachte ich mir. Es gibt ja einen ziemlichen Hype Ум Альба Саба-Lautsprecher ich habe einige Röhrenradios im Keller, doch es käme mir nicht in den Sinn sie wegen der Lautsprecher zu schlachten.Götz Wilimzig verweist в сейне Buch «Höchst Empfindlich» auf einen Лаутшпречер, ден Бейма 8 AG / N. Das ist ein Breitbandlautsprecher mit Hochtonkegel, der Kennschalldruck ligt bei 96 dB und умри макс. Belastbarkeit bei 35 W. Da dieser Lautsprecher zudem recht günstig ist, habe ich ein Paar Boxen damit gebaut (das Konzept Stammt von G.W. und wurde von Kay Spiecker, США), форум им. Зиге Нюр Мейне Персонелхе Umsetzung) .align = «Center»>
Die Boxen bestehen aus 12 мм Starkem Birke-Multiplex, eine Art dickes Sperrholz.Auch wenn man selbst über eine Kreissäge verfügt, empfiehlt es sich, die Platten gleich im Baumarkt zuschneiden zu lassen. Так что сабля и жерада bekommt man es selbst wohl nicht hin.
Die Löcher in Frontseite habe ich mit einer Stichsäge (Kurvenblatt!) Ausgeschnitten. Да умрет Шасси фон Хинтен Монтьер Верден, Муссе дас Лох Рехт Заубер Верден. Dazu habe ich eine Vorrichtung gebastelt, mit der sich die Säge Ви Эйн Циркель Эйнмал им Крейс Бевеген Лест.
Um die Box Steifer zu machen, habe ich auf die Seitenteile und Deckel / Boden einen Rahmen aus Leisten geleimt.Die gesamte Коробка с лицевой стороной к нулю Rückwand wurde zusammengeleimt. Für den nötigen Druck sorgten Spanngurte rund ум ден Кастен гезоген.
Отпечатков рук и родов, которые у него есть, нет, они не умирают. В ден Ювелирные изделия Bassreflex-Löchern steckt ein BR — Rohr mit 10cm Durchmesser und 10cm Länge.
Die Beyma — шасси с фон иннен гешраубт.
Auf die Innenseite der Rückwände habe ich Noppenschaumstoff geklebt, Resonanzen durch stehende Wellen in der Коробка ZU Vermeiden.Die Rückwände sind mit Holzschrauben befestigt. Das ganze sieht dann so aus: align = «Center»> align = «Centre»>
Die Breitbänder реферировать айнен рехт аусгевогенен Кланг, gerade Gesangstimmen kommen sehr gut rüber und «отключен» — Instrumente wie Akustikgitarre, Klavier oder Bass hören sich wirklich echt an.
В Verbindung mit dem Verstärker hört man Dinge in den Aufnahmen, die man vorher noch nicht gehört hatte, ви з.б. das Kratzen der Fingernägel auf den Gitarrensaiten oder das Stühlerücken в фильме «Любовь моя Жизнь «фон Карлос Сантана.Bei guten Aufnahmen wie z.B. der Eagles- DVD «Ад замерзает», чувак Auch Mit Nur Zwei Boxen Raumklang. Einzig der Bassbereich kommt zu dünn weg, doch dieses Проблема habe ich mit einem Aktiv-Subwoofer mit regelbarer Trennfrequenz gelöst. Das Signal für den Сабвуфер koppple ich an der Kathode der EF 80 aus. Diese Stelle hat den Vorteil, dass das Signal bereits durch die Миштфуф gegangen ist der Sub wird Автоматизировать Mitgesteuert. Außerdem lässt dieser Ausgang auch eine längere Leitung zum Сабвуфер zu.

Итак, das wärs. Человек не знает, что такое Форум, и что он знает, что ему нужно делать.
Грус, Свен

align = «CENTER»>

.

[скачать] Gu50 — DownloadSongMp3.com

Сайты DownloadSongMp3.com предоставляют информацию с целью распространения музыки и содействия в продвижении музыки. Gu50 mp3 скачать песни бесплатно музыка онлайн файлы, размер файла: 9,2 МБ / мин! А также нашла некоторые связанные музыку и видео, в том числе звук аудио заглавной песни, треки, отдельные хиты и альбом песен в наших архивах.

Трубка
How Does A Vacuum Tube Work (GU-50 Power Pentode Autopsy) - DiodeGoneWild Как работает вакуумная трубка (вскрытие с помощью Pentode GU-50)
19:00 — DiodeGoneWild Скачать
Plasmatweeter Am Limit / GU50 Overloaded - Teslaundmehr Plasmatweeter Am Limit / GU50 перегружен
4:50 — Teslaundmehr Скачать
GU50 PP Production Proces () - Vintage Audio M S GU50 PP Производство Proces ()
6:21 — Vintage Audio M S Скачать
GU50 Se Tube Amp - Vacuum Electro GU50 Se Tube Amp
1:58 — Vacuum Electro Скачать
Home Made 2X8 Watt GU50 SE Amplifier Working - Horn Mihály Самодельный усилитель GU50 SE 2X8 Вт, работающий
3:06 — Horn Mihály Скачать
GU50 Tube For Feliks Audio Euforia And Elise Amps :  12V External Power Supply Instructions Etc. - Hypnos 1 GU50 для усилителей Feliks Audio Euforia и Elise: инструкции по внешнему источнику питания 12 В и т. Д.
22:55 — Гипнос 1 Скачать
GU50 Lilbit Overdrived... - Iparivaddiszno GU50 Lilbit Overdrived …
2:51 — Iparivaddiszno Скачать
GU50 Filament Test ( YO3DEX ) - Vik YO3DEX GU50 Тест на филамент (YO3DEX)
4:11 — Vik YO3DEX Скачать
TESTING GROMMES 260A  WITH GU50 - POP ALEXANDRU ИСПЫТАТЕЛЬНЫХ ГРОМКОМ 260A С GU50
2:26 — POP ALEXANDRU Скачать
Shots Of A GU-50 Tube Amp I Recently Designed And Built. - Doug De Young снимков лампового усилителя GU-50, который я недавно спроектировал и построил.
2:19 — Дуг Де Янг Скачать
GU50 PP - 빈티지 오디오 진공관 GU50 PP
1:49 — 빈티지 오디오 진공관 Скачать
Single-ended Homemade Tube Amplifier On The GU-50 And 6N9S With Lighting Arrows. - MyIronHammer Односторонний самодельный ламповый усилитель на GU-50 и 6N9S со стрелками освещения.
7:17 — MyIronHammer Скачать
GU50 Amplifier - KO KO GU50 Усилитель
0:40 — KO KO Скачать
SE GU50 (Paralled) - Lindsay Wallace SE GU50 (Paralled)
2:46 — Линдсей Уоллес Скачать
GU50 Se Amp - Vacuum Electro GU50 Se Amp
1:34 — Vacuum Electro Скачать
3 X GU50 Test - Costel Ionel Somesan 3 X GU50 Test
3:58 — Costel Ionel Somesan Скачать
GU50 VTTC Tesla Coil - 1kVdc Supply - Small Secondary - Func. Gen. Driven - Terminchiator GU50 VTTC Катушка Тесла — 1 кВ постоянного тока — малый вторичный — функционал.Gen. Driven
2:49 — Терминчиатор Скачать
GU50-SE MONO, Prba. - Krisztián Kovács GU50-SE MONO, Прба.
3:32 — Кристиан Ковач Скачать
GU50 Tube Amplified - วิทิตพล คํา GU50 Tube Amplified
3:42 — วิทิต พล คํา Скачать
4 X GU50 Tube Rf Amplifier Part1 - Costel Ionel Somesan 4 X GU50 ламповый радиочастотный усилитель Part1
2:52 — Costel Ionel Somesan Скачать

Gu50 Mp3 Скачать

Я просто пишу Бесплатно скачать Gu50 mp3 песню mp4 hd музыкальное видео 3gp клип hq sound audio с гиперссылкой на Gu50.Мы не храним весь файл песни Gu50 , и тогда мы не нарушаем никаких условий с этого сайта. Если вы хотите пожаловаться, пожалуйста, перейдите в место, где он хранится. Спасибо 🙂

Так что, пожалуйста, не сообщайте об этих постах Gu50 в DMCA, потому что мне нужно немного еды.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
