Какое сечение нужно на 15 кВт, как выбрать?

В одной из наших статей мы подробно разбирали, какой автомат нужен на 15 кВт при трехфазном подключении. Теперь настало время обсудить, какое сечение нужно на 15 кВт, и как правильно выбрать кабель.

От сечения кабеля зависит бесперебойность работы всех устройств вашего объекта, а также безопасность эксплуатации. Если неправильно рассчитать, какое сечение нужно на 15 кВт, кабель может перегреться, что приведет к печальным последствиям.

Для тех, кто не знает, какое сечение нужно на 15 кВт, отвечаем: при мощности в 15 кВт и напряжении 380 В чаще всего выбирают кабели с сечением токопроводящей жилы в 4 кв.

мм (квадратных миллиметра).

Для удобства в нашей статье мы приведем также понятные схемы расчета, которые помогут определить, какое сечение нужно на 15 кВт и на любую другую мощность.



Нужна дополнительная мощность? Поможем в любой ситуации!

Звоните! +7 (812) 648-50-05



В чем сложность выбора, какое сечение нужно на 15 кВт?



Основная проблема выбора, какое сечение нужно на 15 кВт, заключается в том, что разные информационные ресурсы предоставляют разную информацию. При этом прочитать в таких статьях можно как выдержки из учебников, так и множество непонятных формул, составленных непосредственно электриками и для электриков. Все это, приправленное советами «бывалых», только затрудняет процесс выбора, какое сечение нужно на 15 кВт.

Почему это происходит? Огромное количество информации, допущений, нюансов – общего ответа на этот вопрос нет.

То, какое сечение нужно на 15 кВт, зависит, в том числе, и от вашей ситуации и способа подключения. Учитывается способ прокладки кабеля (под землей или воздушный), общее количество электропринимающих приборов и одновременная нагрузка на сеть, а также множество дополнительных параметров.

Мы рассказали вам, какое сечение нужно на 15 кВт в большинстве стандартных случаев: 4 кв.мм (квадратных миллиметра), однако в случае сильной нагрузки на сеть это значение может быть увеличено.

Как правильно выбрать, какое сечение нужно на 15 кВт?

Если вы хотите самостоятельно рассчитать, какое сечение нужно на 15 кВт, пользуйтесь приведенными ниже таблицами. В них все довольно просто и понятно. Находите ваше напряжение (380В), находите вашу мощность (15 кВт) и смотрите на значение, которое находится на пересечении этих параметров. Как мы уже упоминали, это значение – 4 кв.мм. Однако сечение для алюминиевого и медного кабеля разные, поэтому для вас мы опубликуем две таблицы.

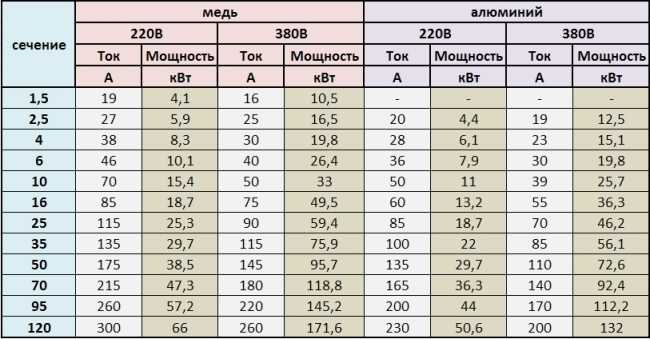

Для того, чтобы не запутаться, какое сечение нужно на 15 кВт, мы рекомендуем вам обратиться к специалистам. Квалифицированный специалист оценит все нюансы вашей ситуации, проведет осмотр и расскажет, какое сечение нужно на 15 кВт, а также осуществит качественную прокладку кабеля и установку всех необходимых устройств.

Почему самостоятельно выбирать кабель – не очень хорошая идея?

Конечно, ваше стремление сделать все самостоятельно похвально. Однако если у вас нет соответствующего образования и допуска к работе с электричеством, лучше воздержаться от самостоятельного подбора и самостоятельной прокладки кабелей.

Зачастую при подключении небольшой мощности хочется сделать все своими руками, чтобы затратить на подключение электричества минимальное количество финансовых средств. Однако экономия в таком деле приводит к печальным последствиям. Короткое замыкание – далеко не самое страшное, что может произойти.

Именно поэтому важно не только хорошо знать, какое сечение нужно на 15 кВт в стандартных случаях, но и учитывать все особенности и нюансы именно вашего объекта.

Как заказать помощь специалистов?

Для того, чтобы узнать, какое сечение нужно на 15 кВт в вашем случае, вам достаточно лишь позвонить в энергосервисную компанию. Сделать это можно прямо сейчас. Мы уже рассказали вам, что в большинстве случаев сечение составляет 4 кв.мм, но вы можете уточнить эту информацию именно для вашего случая, позвонив нам по телефону +7 (812) 648-50-05. Мы подробно расскажем вам, какое сечение нужно на 15 кВт, и как правильно подобрать кабель.

Однако консультация специалиста – далеко не единственное преимущество, которым можно воспользоваться.



Доверьте решение своей задачи профессионалам!

Звоните! +7 (812) 648-50-05



Быстрое и выгодное технологическое присоединение.

Как правило, вопрос о прокладке кабеля при соответствующей мощности, возникает при подготовке объекта ко вводу в эксплуатацию. Для того, чтобы подключить электричество к объекту, проложить кабель и установить автомат мало, надо еще получить соответствующую мощность. А для этого, в свою очередь, надо обратиться в сетевую компанию и получить технические условия, от состава которых будет зависеть общая стоимость осуществления технологического присоединения в вашем случае.

• Даже в том случае, если вы уже получили не очень выгодные технические условия, но еще не подписали договор, мы можем вам помочь! Звоните нам, и мы получим для вас хорошие технические условия, которые позволят снизить итоговую стоимость по договору на технологическое присоединение в несколько раз!
• Также мы выполним для вас все необходимые электромонтажные работы быстро и качественно. В своей работе мы используем только современное и надежное оборудование, а также качественные расходные материалы. Наши специалисты легко ориентируются в любой ситуации и гарантируют вам качество всех осуществляемых работ. А мы гарантируем вам неизменность цены на протяжении всего срока договора!
• Также у нас вы можете воспользоваться помощью в заключении договора со сбытовой компанией. Мы соберем для вас полный пакет документов, предоставим его гарантирующему поставщику электроэнергии и заключим выгодный для вас договор, раз и навсегда решив вопрос с бездоговорным потреблением электроэнергии.
• Ускорим финальный этап введения объекта в эксплуатацию: быстро получим все необходимые согласования и разрешения!

Почему именно «ЭнергоКонсалт»?

• Энергосервисная компания «ЭнергоКонсалт» осуществляет свою успешную деятельность с 2002 года. Количество объектов, успешно введенных в эксплуатацию за этот период, говорит само за себя. Их карту вы можете посмотреть в соответствующем разделе нашего сайта.
• Наши специалисты обладают высокой квалификацией и постоянно повышают ее, чтобы всегда оперировать исключительно актуальными сведениями как в части действующего законодательства, так и в части внутренних документов соответствующих организаций.
• Мы обладаем широкой сетью налаженных деловых контактов во многих структурах, что позволяет нам реально решать самые сложные вопросы максимально быстро и в вашу пользу.
• Мы осуществляем полный спектр услуг, связанных с электроснабжением объектов, и работаем по всем районам Санкт-Петербурга. Обращаясь к нам, вы получаете гарантированное решение вашей задачи быстро, профессионально и по оптимальной стоимости.
• Для того, чтобы заказать любую услугу, или воспользоваться бесплатной консультацией квалифицированного специалиста, вы можете связаться с нами по указанному телефону. Мы подробно ответим на все возникшие у вас вопросы, а также сориентируем по стоимости услуг в вашем случае.

Проекты и электромонтажные работы

Внутренние и внешние электросети

Имеем все необходимые допуски СРО

Взаимодействие с ЖКС, ТСЖ, УК

Работаем со всеми сферами бизнеса

Более 800 реально выполненных объектов

Выполнение работ без привлечения субподрядчиков

Получение и выполнение ТУ на присоединение

Работаем во всех районах СПб

Доставка документов курьером

Получение всех согласований без посредников

Работаем с 2002 года

Гарантия неизменной цены

Поэтапная оплата работ

Присоединение любой необходимой мощности

ТУ на присоединение, которые реально выполнить быстро

Все необходимые согласования в сжатые сроки

Договор на энергоснабжение объекта

Официальная подача напряжения

Решение всех вопросов электроснабжения «под ключ»

А также:

Надежное оборудование от проверенных поставщиков

Квалифицированная помощь опытного партнера на всех этапах

Скидки при повторном обращении с другим объектом

Позвоните по телефону:

+7(812)648-50-05

Оставьте заявку и мы перезвоним

4,5; 6; 8; 12; 15 кВт на 380 В 4,5; 6; 8; 12; 15 кВт на 220 В

ПОИСК

Если Вы не нашли то, что искали,
позвоните нам, и мы Вам поможем

–КОМПАНИЯ–Полезная информация–Какое сечение кабеля требуется для: 4,5; 6; 8; 12; 15 кВт на 380 В 4,5; 6; 8; 12; 15 кВт на 220 В

Ответ: В соответствии с таблицей .

Мощность печи (кВт)	Сечение медного кабеля (мм2 )
	380В 3фазы	220В 1фаза
4,5	5×1.5	3×4
6.0	5×1.5	3×6
8. 0	5×2.5	3×6
12.0	5×4	3×10
15.0	5×6	3×10
18.0	5×6	3×16
21.0	5×6	3×16
26. 0	5×6	3×16

В России подключать на 1 фазу 220 Вольт разрешается приборы мощностью до 4,5 кВт. Свыше 4,5 кВт каменка должна подключается в 3-х фазную сеть на 380 Вольт.

Вышеуказанная таблица определяет необходимое минимальное сечение кабеля для безопасной эксплуатации электрической каменки при подключении на 1 фазу 220 В, для тех случаев, когда нет возможности подключить 380 В.

Вернуться к тематическим вопросам

Выбор темы строительства

Глава 9: Таблицы, Национальный электротехнический кодекс Южной Каролины 2014 г.

Таблица 1 Процент поперечного сечения кабелепроводов и трубок для проводников и кабелей

Информационное примечание № 1. выравнивание проводников, где длина тяги и количество изгибов находятся в разумных пределах. Следует признать, что при определенных условиях следует рассматривать канал большего размера или меньший размер заполнения канала.

Информационное примечание № 2: При протягивании трех проводников или кабелей в кабелепровод, если отношение кабелепровода (внутренний диаметр) к проводнику или кабелю (внешний диаметр) составляет от 2,8 до 3,2, может произойти заклинивание. Хотя заклинивание может произойти при протягивании четырех или более проводников или кабелей в кабелепровод, вероятность этого очень мала.

Примечания к таблицам

1. Максимальное количество проводников и крепежных проводов одинакового размера (общая площадь поперечного сечения, включая изоляцию), допустимое для торговых размеров соответствующего кабелепровода или трубки, см. в информационном приложении C.
2. Таблица 1 применима только к полным системам кабелепроводов или трубок и не предназначена для применения к участкам кабелепроводов или трубок, используемых для защиты открытой проводки от физического повреждения.
3. Заземляющие или соединительные проводники оборудования, если они установлены, должны учитываться при расчете заполнения кабелепровода или трубопровода. При расчете должны использоваться фактические размеры заземляющего или соединительного провода оборудования (изолированного или неизолированного).
4. Если ниппели для кабелепроводов или трубок, максимальная длина которых не превышает 600 мм (24 дюйма), устанавливаются между коробками, шкафами и подобными корпусами, допускается заполнение ниппелей на 60 процентов от их общей площади поперечного сечения, и 310.15(B)(3)(a) поправочные коэффициенты не должны применяться к этому условию.
5. Для проводников, не включенных в главу 9, таких как многожильные кабели и оптоволоконные кабели, должны использоваться фактические размеры.
6. Для комбинаций проводников разных размеров используйте фактические размеры или Таблицу 5 и Таблицу 5A для размеров проводников и Таблицу 4 для применимых размеров кабелепроводов или трубок.
7. При расчете максимального числа проводников или кабелей, разрешенных в кабелепроводе или трубке, все одного размера (общая площадь поперечного сечения, включая изоляцию), для определения максимального числа проводников, разрешенного при расчет приводит к десятичной дроби больше или равной 0,8. При расчете размера кабелепровода или трубки, разрешенного для одного проводника, допускается один проводник, если в результате расчета десятичная дробь больше или равна 0,8.
8. Если неизолированные проводники разрешены другими разделами настоящего стандарта , код , размеры неизолированных проводников в таблице 8 должны быть разрешены.
9. Многожильный кабель, оптоволоконный кабель или гибкий шнур из двух или более проводников следует рассматривать как один проводник при расчете процентной доли площади заполнения кабелепровода. Для кабелей с эллиптическим поперечным сечением расчет площади поперечного сечения должен основываться на использовании большего диаметра эллипса в качестве диаметра окружности.
10. Значения приблизительного диаметра и площади проводника, показанные в Таблице 5, основаны на наихудшем сценарии и относятся к круглым многожильным проводникам с концентрической укладкой. Значения одножильных и круглых концентрических многожильных проводов сгруппированы вместе для целей Таблицы 5. Значения круглых компактно-скрученных проводников показаны в Таблице 5А. Если известны фактические значения диаметра и площади проводника, допускается их использование.

Таблица 2 Радиус изгибов кабелепроводов и трубок

Таблица 4 Размеры и процент площади кабелепровода и трубки (Площади кабелепровода или трубки для комбинаций проводов, разрешенных в таблице 1, глава 9)

Таблица 5 Размеры изолированных проводников и крепежных проводов

5

*Типы RHH, RHW и RHW-2 без внешнего покрытия.

Таблица 5A. Номинальные размеры* и площади компактного медного и алюминиевого провода для строительства

* Размеры взяты из отраслевых источников.

**Типы RHH и RHW без внешних покрытий.

Таблица 8 Свойства проводника

Примечания:

1. Эти значения сопротивления действительны только для указанных параметров. Использование проводников с покрытием жил, разного типа скрутки и, особенно, других температур изменяет сопротивление.

2. Уравнение изменения температуры: R ₂ = R ₁ [l + α ( T ₂ — 75)], где α _cu = 0,00323, α _AL = 0,00330 при 75°С.

3. Провода с компактной и сжатой скруткой имеют диаметр оголенного провода примерно на 9% и 3% соответственно меньше, чем показанные. См. Таблицу 5A для фактических размеров компактного кабеля.

4. Используемые проводимости по IACS: голая медь = 100%, алюминий = 61%.

5. Перечислены скрученные провода класса B, а также одножильные для некоторых размеров. Его общий диаметр и площадь равны окружности, описанной вокруг него.

Информационное примечание. Информация о конструкции соответствует NEMA WC/70-2009 или ANSI/UL 1581-2011. Сопротивление рассчитывается в соответствии со справочником 100 Национального бюро стандартов от 1966 г. и справочником 109 от 1972 г.

C (167°F) — три одиночных проводника в кабелепроводе

Примечания:

1. Эти значения основаны на следующих константах: провода типа UL RHH с скруткой класса B, в конфигурации с опорой. Электропроводность проводов составляет 100% меди по IACS и 61% алюминия по IACS, а алюминиевый кабелепровод — 45% по IACS. Емкостное реактивное сопротивление не учитывается, так как при этих напряжениях им можно пренебречь. Эти значения сопротивления действительны только при 75°C (167°F) и для указанных параметров, но они являются репрезентативными для типов проводов на 600 В, работающих на частоте 60 Гц.

2. Эффективный Z определяется как R cos(θ) + X sin(θ), где θ — угол коэффициента мощности цепи. Умножение тока на эффективное полное сопротивление дает хорошее приближение для падения напряжения между фазой и нейтралью. Значения эффективного импеданса, показанные в этой таблице, действительны только при коэффициенте мощности 0,85. Для другого коэффициента мощности цепи (PF), эффективное полное сопротивление (Ze) можно рассчитать по значениям R и X _L , приведенным в этой таблице, следующим образом: Ze = R × PF + X _L sin[arccos(PF)].

Таблица 10 Скрутка проводника

^a Допускается использование проводников с меньшим количеством жил на основании оценки возможности соединения и изгиба.

^b Количество нитей варьируется.

^c Алюминий 14 AWG (2,1 мм ² ) недоступен.

С разрешения Underwriters Laboratories, Inc. материал воспроизводится из стандарта UL 486A-B, Проводные соединители, авторские права на которые принадлежат Underwriters Laboratories, Inc., Нортбрук, Иллинойс. Несмотря на то, что использование этого материала разрешено, UL не несет ответственности ни за способ представления информации, ни за ее интерпретацию. Для получения дополнительной информации о UL или для приобретения стандартов посетите наш веб-сайт стандартов по адресу www.comm-2000.com или позвоните по телефону 1-888-853-3503.

Таблица 11(A) и Таблица 11(B)

В целях перечисления в Таблице 11(A) и Таблице 11(B) приведены требуемые ограничения источников питания для источников питания Класса 2 и Класса 3. Таблица 11 (А) применяется для источников переменного тока, а Таблица 11 (В) применяется для источников постоянного тока.

Мощность для цепей Класса 2 и Класса 3 должна быть либо (1) естественно ограничена, не требуя защиты от перегрузки по току, либо (2) не ограничена изначально, требуя комбинации источника питания и защиты от перегрузки по току. Источники питания, предназначенные для присоединения, должны быть перечислены для этой цели.
