Сечение провода от мощности. Расчет сечения провода по мощности: как правильно подобрать кабель для электропроводки

Как рассчитать сечение провода по мощности и току нагрузки. Какие факторы влияют на выбор сечения кабеля для электропроводки. Как правильно подобрать провод для квартиры или дома. На что обратить внимание при выборе кабеля.

Основные параметры для расчета сечения провода

При выборе сечения провода для электропроводки необходимо учитывать несколько ключевых параметров:

• Мощность подключаемых электроприборов
• Сила тока в цепи
• Материал токопроводящей жилы (медь или алюминий)
• Тип изоляции кабеля
• Способ прокладки (открытый или закрытый)
• Длина кабельной линии

Правильный расчет сечения позволяет подобрать оптимальный провод, который выдержит планируемую нагрузку, но при этом не будет необоснованно дорогим. Как же определить нужное сечение кабеля.

Расчет сечения провода по мощности нагрузки

Один из основных способов — расчет по мощности подключаемых электроприборов. Для этого нужно:

1. Определить суммарную мощность всех приборов, которые будут питаться от линии
2. Рассчитать силу тока по формуле: I = P / U, где I — сила тока, P — мощность, U — напряжение сети
3. По таблице допустимых токовых нагрузок выбрать подходящее сечение провода

Например, если суммарная мощность приборов 3 кВт, а напряжение сети 220 В, то сила тока составит:

I = 3000 Вт / 220 В = 13,6 А

Для такого тока подойдет медный провод сечением 1,5 мм2 или алюминиевый 2,5 мм2.

Выбор сечения кабеля по току нагрузки

Более точным является расчет по допустимому длительному току. Для этого используются специальные таблицы, в которых указаны максимально допустимые токи для проводов разного сечения.

Как пользоваться такой таблицей.

• Определите расчетный ток в линии
• Найдите в таблице ближайшее большее значение допустимого тока
• В соответствующей строке будет указано необходимое сечение провода

При этом нужно учитывать способ прокладки и материал проводника. Для медных и алюминиевых проводов значения различаются.

Влияние материала токопроводящей жилы на выбор сечения

Сечение провода напрямую зависит от материала токопроводящей жилы. Наиболее распространены два варианта:

Медные провода

Медь обладает отличной электропроводностью, поэтому медные провода имеют меньшее сечение при той же пропускной способности. Преимущества медных проводов:

• Высокая надежность и долговечность
• Стойкость к коррозии
• Хорошая гибкость
• Меньшие потери электроэнергии

Алюминиевые провода

Алюминий дешевле меди, но уступает ей по характеристикам:

• Ниже электропроводность — требуется большее сечение
• Склонность к окислению
• Хрупкость при изгибах
• Повышенное тепловыделение

Поэтому алюминиевые провода нужно брать с запасом по сечению. Для внутренней проводки их использование не рекомендуется.

Зависимость сечения от способа прокладки кабеля

Способ прокладки кабеля также влияет на выбор сечения. Различают:

Открытую прокладку

При открытой прокладке провода хорошо охлаждаются, поэтому допустимы большие токи. Используется для временных линий или в промышленных помещениях.

Закрытую прокладку

В закрытых каналах, трубах или под штукатуркой теплоотвод хуже. Поэтому сечение провода нужно выбирать с запасом. Это основной способ прокладки в жилых помещениях.

Чем выше температура окружающей среды, тем большее сечение требуется для провода.

Расчет сечения с учетом длины кабельной линии

При большой протяженности линии нужно учитывать потери напряжения. Чем длиннее провод, тем больше его сопротивление и падение напряжения. Для компенсации этого эффекта сечение провода увеличивают.

Формула для расчета падения напряжения:

ΔU = (P * L) / (S * γ * U)

Где:

• ΔU — падение напряжения
• P — мощность нагрузки
• L — длина линии
• S — сечение провода
• γ — удельная проводимость материала жилы
• U — напряжение сети

Допустимое падение напряжения не должно превышать 5%.

Особенности выбора сечения для разных типов помещений

Требования к электропроводке различаются в зависимости от типа помещения:

Для квартиры

В типовой квартире рекомендуется использовать следующие сечения медных проводов:

• Освещение — 1,5 мм2
• Розеточные группы — 2,5 мм2
• Силовые линии (электроплита, кондиционер) — от 4 мм2

Для частного дома

В частном доме нагрузки обычно выше, поэтому сечения выбирают с запасом:

• Освещение — 2,5 мм2
• Розеточные группы — 4 мм2
• Силовые линии — от 6 мм2

Для промышленных объектов

На производстве используются мощные потребители, поэтому сечения проводов значительно больше — от 10 мм2 и выше. Расчет ведется индивидуально для каждого объекта.

Практические рекомендации по выбору сечения провода

При выборе сечения провода для электропроводки рекомендуется придерживаться следующих правил:

• Всегда учитывайте перспективу роста нагрузок и выбирайте провод с запасом
• Для внутренней проводки используйте только медные провода
• При прокладке в трубах или под штукатуркой увеличивайте расчетное сечение на ступень
• Не экономьте на качестве проводов — от этого зависит безопасность
• При сомнениях консультируйтесь со специалистом-электриком

Правильный выбор сечения провода — залог надежной и безопасной работы электропроводки в течение долгих лет.

по току, мощности и нагрузке

Правильный выбор сечения электрического провода обеспечит безопасность системы, и позволит линии выдержать даже максимальные нагрузки. Чтобы провести расчеты правильно, нужно учесть несколько факторов. Покупать варианты со слишком толстыми жилами нежелательно, так как они стоят намного дороже, а смысла в этом нет.

Отличия кабеля от провода

В первую очередь следует разобраться с терминологией, чтобы понимать, в чем разница. Провод – это одинарная токопроводящая жила, состоящая из одного или нескольких проводников. Она всегда изолирована для защиты материала и исключения поражения током окружающих.

Кабель может состоять из разного количества проводов, которые покрыты защитной оболочкой. Толщина и сечение зависят от характера использования. Кабель может быть и одножильным.

Почему выбор сечения проводов по нагрузке важен

К проводке предъявляются повышенные требования по надежности, безопасности и экономичности. Любые ошибки могут привести к серьезным последствиям. Так, если использовать провод недостаточного сечения, то он будет перегреваться. А при перегрузке изоляция начнет плавиться, что может привести к короткому замыканию и даже возгоранию.

Можно использовать кабель с жилами большой толщины, чтобы исключить любые проблемы. Но тогда расходы увеличатся в разы, что нежелательно, особенно, если нужно прокладывать много проводки.

Все требования и нормативы по выбору сечения и другим важным аспектам, собраны в «Правилах устройства электроустановок», сокращенно этот документ называют ПУЭ. В справочнике есть все нужные данные. Так, при выборе сечения провода обязательно учесть несколько факторов:

1. Материал изготовления проводника.

2. Напряжение линии (может быть однофазным или трехфазным).

3. Место укладки кабеля.

4. Мощность (измеряется в кВт) или ток нагрузки (А).

По ПУЭ подбирается и ток вводного автомата, а также сечение провода, по которому электричеству подводится ток с линии. По правилам, он должен быть на ступень выше, чем используемый автомат. То есть, если номинальный ток оборудования 25 А, то применяется жила, рассчитанная на 35 А (это обычно 4-5 мм).

Выбор сечения провода по показателю мощности

Если подводится линия к одному потребителю, то все просто. Но если надо обеспечить электричеством квартиру, дом или другой объект, то придется рассчитать суммарную мощность подключаемых электроприборов, которые будет использоваться. Вот ориентировочные показатели в Ваттах:

1. Лампочки – от 15 до 250.

2. Кондиционер – от 1000 до 3000.

3. Калориферы и обогревательное оборудование с 500 по 3000

4. Утюг – от 1000 до 2000 (такой же показатель у посудомоечной машины, электрического чайника и гриля).

5. Кофеварка – от 500 до 1500 (такое же энергопотребление у кофемолки и у тостера).

6. Электрическая мясорубка – от 1500 до 3000 (столько же у микроволновки и духового шкафа).

7. Пылесос – от 400 до 2000.

8. Плита потребляет от 1000 до 6000 в зависимости от мощности.

9. Стиральная машина – 1000-3000.

10. Холодильник и морозильник – от 150 до 2000.

11. Телевизоры – от 100 до 400.

12. Компьютер или ноутбук – от 300 до 800.

Также используется и другое оборудование – фен, аудиосистема, принтер, светильник, бойлер, насос (в частных домах) и т.д. Важно учесть все, чтобы результат расчетов был как можно точнее.

Для начала подсчитывается общая суммарная мощность всего, что будет питаться от проложенного электрокабеля. Но по естественным причинам, все оборудование никогда не будет работать одновременно. Поэтому используется так называемый коэффициент одновременности, равный 0,75. То есть, если в результате расчетов получилось, 11 кВт, то после умножения на 0,75 итоговый показатель составит 8,25.

Важно!

Помните о том, что если нет провода, соответствующего по электропроводности рассчитанному показателю, округление всегда производится в большую сторону.

Запас сечения не помешает. Это позволит линии не греться под нагрузками, а также обеспечит нормальную эксплуатацию, если оборудования станет больше или его энергопотребление со временем возрастет.

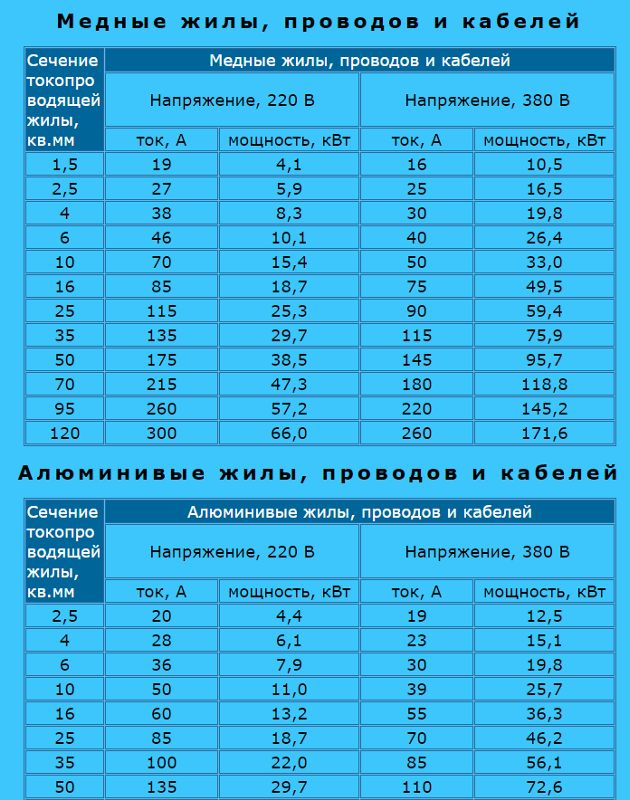

Чтобы еще больше упростить расчет сечения кабеля по мощности, стоит использовать таблицы из ПУЭ. Это исключит ошибки и поможет быстро выбрать оптимальное решение.

Выбор сечения медного провода

Если провод из алюминия, параметры следует подбирать по другой таблице

Учитывается и допустимое напряжение, линия может быть как одно, так и трехфазной. Показатели указаны в кв. мм, это общепринятый стандарт.

Выбор сечения проводов и кабелей по току

Показатели тока, которые могут проходить через проводник, зависят от его сечения, длины, температуры и удельного сопротивления  материала. Чем сильнее нагревается металл, тем хуже он проводит электричество. Несложно провести расчеты, таблица выбора сечения провода по току позволит сделать это быстро. Вначале представлены показатели прохождения тока для проводов из меди с резиновой и поливинилхлоридной изоляцией (сечение всегда указывается в мм 2).

Для алюминиевых вариантов следует применять показатели второй таблицы.

Как видите, имеет значение тип линии, если провод проложен открыто, используются одни показатели. А при размещении двух одножильных или  трех одножильных проводов в одной трубе параметры будут другими. Хотя, во втором случае более оправданным станет использование одного трехжильного кабеля, это упростит прокладку и снизит расходы.

При расчетах не всегда можно руководствоваться показателями потребляемой мощности. В отдельных случаях указано только значение тока. Ниже описан самый простой способ выбора кабеля с медными жилами для работы. Нужно показатель тока в Амперах разделить 10, а полученное значение округлить в большую сторону. Тогда можно обойтись и без таблиц. А если сила тока составляет от 40 до 80 А, делить следует уже на 8.

Чтобы выбрать сечение провода с алюминиевыми жилами, нужно делить на 6, так как проводимость у этого материала ниже, чем у меди. Если вместо медного провода сечением 2 мм применяют алюминий, то потребуется вариант на 3 мм.

Расчет по длине и мощности

Чем больше длина кабеля, тем выше показатели потери напряжения. Но это имеет значение только для значительных расстояний. При прокладке сетей большой длины то, кто производит расчеты, должен учесть такие критерии:

1. Чем больше длина, тем выше потери.

2. Поперечное сечение в квадратных миллиметрах. Чем оно больше, тем меньше потери, эт этого в основном и зависит показатель.

3. Справочное значение удельного сопротивления материала. Отражает показатели образца диаметром 1 мм длино 1 м.

Формула расчета выглядит как произведение тока и сопротивления. Итоговый результат не должен превышать 5%. Если показатель выше, необходимо применять кабель большего сечения. Формулы расчета нет, там используется целый алгоритм, поэтому проще всего найти онлайн-калькулятор или готовые таблицы.

Какой материал лучше использовать

Все помнят, что в Советском Союзе во всех строениях применяли алюминиевую проводку. По каким соображениям принимали решения, непонятно. Дефицита в меди в то время не наблюдалась, а разница в стоимости была незначительной. Это было сделано в целях унификации. Особенности алюминия таковы:

1. Невысокая цена, что важно при большой длине и крупном сечении проводки.

2. Небольшой вес.

3. Длительный срок службы благодаря современным изоляционным материалам.

4. Стойкость к окислению при повышенной влажности.

5. Кабель не очень гибкий и пластичный. Если перегнуть его несколько раз, он легко ломается. Именно поэтому часто укладывают четыре одножильных элемента вместо одного, чтобы при повреждении было проще проводить ремонтные работы.

6. Сделать надежную скрутку алюминия при подключении невозможно. Поэтому соединение со временем неизбежно начинает окисляться.

7. Выбирая этот вариант стоит уделить внимание допустимому показателю мощности, отдавая предпочтение кабелю с запасом по сечению в 1-2 кв. мм.

При большом количестве подключаемых электроприборов и перепадах энергопотребления при подборе лучше отдать предпочтение меди. Эта разновидность имеет ряд особенностей:

1. Электропроводность на порядок выше, чем у алюминия. Можно приобретать кабель с меньшим сечением.

2. Пластичность проводки, особенно у многожильных вариантов. Их можно перегибать много раз без ущерба целостности проводника.

3. Прочность элементов и стойкость к деформациям. Медь по своим физическим характеристикам превосходит алюминий.

4. Срок службы медных элементов больше, что позволяет сэкономить на модернизации и замене.

5. За счет гибкости медь намного проще прокладывать. Даже если проводка будет периодически двигаться, ничего страшного не произойдет.

6. Соединять медь также намного проще. Элементы можно спаивать, а если применяется многожильный вариант, сделать плотную скрутку несложно.

В квартире или доме лучше применять все-таки одножильный вариант. Это связано с тем, что даже через изоляцию со временем проникает воздух и поверхность металла начинает окисляться, если жила одна, повреждения будут намного меньше, чем в многожильном элементе.

Ввод линии в дом или квартиру и сегодня чаще всего сделан из алюминия. И если приходится соединять его с медью, нельзя делать это напрямую, так как оба металла начинают окисляться в разы быстрее. Чтобы исключить такую проблему, применяют специальную клемму, либо скручивают кабели через металлическую шайбу.

Зависит ли выбор кабеля от способа прокладки проводки?

В большинстве современных домов и квартир применяют скрытый вариант. Если строение из бетона, кирпича или блоков, делаются штробы, в которые проще всего закладывать медный многожильный кабель плоской формы. Лучше брать вариант с запасом по допустимому показателю нагрузки, если он вдруг возрастет из-за увеличения количества либо мощности подключаемых электроприборов, не придется переделывать линию.

В деревянных строениях используют специальный негорючий шланг, нередко его прокладывают и в штробах, но придется делать углубления на несколько кв. см. больше. Важно запомнить, где подключены провода и как они проложены. Если точных данных нет, при проведении ремонтных работ придется проверять стену специальным прибором.

Если используется открытый метод прокладки, лучше выбирать многожильный медный вариант с гибкой изоляцией круглой формы. Чаще всего ее скрывают в плинтусах и кабель-каналах.

Для расчета сечения проводки в квартире не нужны сложные формулы, можно разобраться по таблице. А если есть проект, в нем будут все необходимые данные.

Вернуться к списку

Как выбрать сечение кабеля — Кабель-провод

При проведении монтажных работ часто возникает вопрос, кабель какого типа и сечения выбрать и не ошибиться?

Во-первых, нужно отметить, что многие путают кабель и провод, или думают, что это одно и то же. Провода чаще всего используются для расключения электрических шкафов, либо для заземления. Для питания электрооборудования они не подходят, т.к. на провода действуют более жесткие требования к способам прокладки, чем на кабели.

Какие бывают сечения кабелей и проводов

Существует список стандартных сечений на ряд кабелей и проводов:

1,5 мм2

2,5 мм2

4 мм2

6 мм2

10 мм2

16 мм2

25 мм2

35 мм2

50 мм2

70 мм2

95 мм2

120 мм2

150 мм2

185 мм2

240 мм2

Вы также можете встретить другие сечения, но они являются нестандартными, поэтому производятся кабельными заводами только на заказ.

Кабели бывают с медными и алюминиевыми жилами. Для внутренней прокладки в зданиях обычно применяются медные, несмотря на то, что алюминиевые намного дешевле первых. Важно знать, что использование алюминиевых кабелей для проводки розеточных сетей и освещения запрещено.

Правила расчета сечения кабеля

Чтобы рассчитать сечение кабеля, прежде всего нужно узнать, однофазным (220 В) или трехфазным (380 В) является подключаемый прибор. Таблица выбора количества жил кабеля и их значение по цвету в зависимости от фазы представлена ниже:

Фаза	Количество жил кабеля	Значение каждой жилы
Однофазная — 220 В	3	Синяя, голубая или белая с голубой полоской — рабочий ноль. Желто-зеленая — защитный ноль. Жила любого другого цвета, например, красного, черного, белого и т.д. называется фазной.
Трехфазная — 380 В	5

Внутри помещений обычно используют кабели следующих марок:

1. ВВГнг(А)-LS, с твердыми жилами, он лучше подходит при строительстве и ремонте.

2. NYM, который является более дорогим аналогом ВВГ.

Наиболее выгодным решением является взять кабель с многопроволочной структурой, например, для межблочной связи между блоками сплит-системы, чтобы создать удлинитель или сделать шнур для какого-либо электроприбора. Для этого лучше всего подойдет провод, или как его еще называют гибкий кабель, ПВС.

В промышленном строительстве, а также при риске возгорания могут понадобиться негорючие кабели ВВГнг-FRLS благодаря их огнестойкости.

После того, как вы определились с типом кабеля и количеством жил, осталось разобраться с сечением.

Существуют стандарты применения кабелей с сечением, так для освещения используется сечение 1,5 мм2, а для розеток 2,5 мм2.

Расчет сечения кабеля по мощности

Определяющим фактором для выбора сечения является мощность (P — Ватт) электроприбора, в который планируется подключать кабель, а также потребляемый им ток (I — Ампер).

Формула для расчета тока при известной мощности:

1. P = U*I*cosA, где 0<cosA<1 – коэффициент мощности, определяется нагрузкой. U – напряжение (Вольт).

2. I = P/(U*cosA)

Расчет сечения кабеля по току

Также узнать ток можно, посчитав, что 1кВт, при однофазной нагрузке 220В, примерно равен 4,5А. А при трехфазной (380В) — примерно 1,5А.

1кВт(220) = 4,5А

1кВт(380) = 1,5А

Подробная формула расчета для обеих фаз:

1. I(220) = P/(U*cosA) = 1000 Вт/ (220В*0,99) = 4,59А,

2. I(380) = P/(3U*cosA) = 1000Вт/(660В*0,99) = 1,53А, cosA для нагревательного прибора.

Приведем примеры, чтобы было понятнее.

Допустим, у нас есть однофазный чайник с мощностью 2600 Вт, тогда формула расчета будет:

I = 2600Вт/(220В*0,99) = 11,9А

Получается, такой чайник будет потреблять около 12 Ампер тока.

При выборе сечения необходимо учитывать допустимый длительный ток кабеля(I доп). У каждого сечения жилы есть свой предел или пропускная способность, больше которой пропускать нельзя.

Выбирать сечение кабеля нужно, учитывая расчетный ток нагрузки (Iр), который должен быть меньше I доп. Несоблюдение данных условий приведет к возгоранию кабеля из-за короткого замыкания.

Таблица сечений кабеля и допустимого длительного тока:

Используя таблицу, помните, что выбирать значение «впритык» лучше не нужно, поэтому выбирайте сечение «с запасом».

После того, как вы определитесь с типом и сечением кабеля, вы можете найти в различных компаниях, занимающихся продажей кабельной-продукции, кабели с одинаковым названием, но разные по стоимости.

Почему стоимость одинаковых кабелей различается?

Цены на одни и те же кабели может различаться в зависимости от качества производимого кабеля. Так, кабель качества ГОСТ и ТУ будут сильно отличаться.

Для защиты кабеля от токовой перегрузки или замыкания не забывайте купить гофрированную трубу.

Заказать кабели различных типов для любых условий вы можете на сайте кабельной компании «Стинкабель». Вас порадуют приятные цены и качественный сервис с быстрой отгрузкой и бесплатной доставкой во многие регионы.

Как рассчитать сечение провода по потребляемой мощности

При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.

Содержание

• Что нужно знать
• Основы сортировки
• Как рассчитать
• Особенности сечения электропроводки из разных материалов
• Сечение кабелей с открытой или закрытой проводкой
• Как рассчитать параметры необходимого кабеля
• Перевод ватт в киловатты
• Полезные видео

Что нужно знать

Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, являющегося проводником электрического тока. Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.

Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:

1. Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
2. Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Горение изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.

Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.

Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.

Основы сортировки

Единственный способ подобрать качественный провод в квартиру или дом по сечению токонесущей жилы – это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.

Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:

1. найти информацию об этом в техническом паспорте устройства;
2. мощность указана на самих устройствах — обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
3. измерять силу тока во время работы и рассчитывать мощность — экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.

Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».

Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.

Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.

Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.

Как рассчитать

При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).

Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:

Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.

Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.

Особенности сечения электропроводки из разных материалов

Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.

При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». ” и контакт ухудшится.

Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.

Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.

Сечение кабелей с открытой или закрытой проводкой

При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.

Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.

Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:

1. Начертить план квартиры или другого помещения, где планируется, и отметить будущие розетки и светильники.
2. Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т.д. Это позволит вам остановиться на оптимальном варианте.
3. Измерьте длину планируемой линии и сложите все собранные параметры.
4. Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
5. Купить необходимое количество.

Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.

Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:

• синий — для нейтрального;
• желто-зеленый — заземление;
• белый, коричневый и другие — фазные провода.

Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.

Дополнительные рекомендации:

• Сечение провода всегда лучше выбирать с запасом — экономия это хорошо, но она должна быть разумной, и неизвестно что потом туда войдет.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
• При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
• Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).

Как рассчитать параметры необходимого кабеля

Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.

Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.

Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.

Преобразование ватт в киловатты

При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты. Приставка «кило» означает, что число должно быть умножено на 1000, поэтому 1 кВт = 1000 Вт, 5 кВт = 5000 Вт, 3 кВт = 3000 Вт, 1 Вт = 0,001 кВт и т. д.

Устройства, которые потребляют такое малое количество тока, что даже его не нужно выбирать, включают:

• холодильник;
• Зарядное устройство;
• ТВ;
радиотелефон
• ;
• ночники и торшеры.

Но если к этой же розетке подключен, например, обогреватель, то расчеты надо делать.

Выбор сечения кабеля – важнейшая составляющая любой схемы электроснабжения, от жилых помещений до городских или промышленных сетей. Правильный подбор обеспечивает электрическую, пожарную безопасность и экономию бюджета проекта.

Полезные видео

Таблица преобразования американского калибра проводов

Калибр связан с диаметром проволоки.

• больший «калибр» -> меньший диаметр и более тонкая проволока

Стандарт AWG включает медь, алюминий и другие материалы для проводов. Типичная бытовая медная проводка имеет номер AWG 12 или 14. Телефонный провод обычно имеет номер 22, 24 или 26. Чем выше номер калибра, тем меньше диаметр и тоньше провод.

Приведенную ниже таблицу можно использовать для преобразования американского калибра проводов (AWG) в квадратные миллиметры площади поперечного сечения.

• Wire — Gauge and Current

American Wire Gauge (#AWG)	Diameter (inches)	Diameter (mm)	Cross Sectional Area (мм 2 )
0000 (4/0)	0,460	11.7	107
000 (3/0)	0.410	10.4	85.0
00 (2/0)	0.365	9.27	67.4
0 (1 /0)	0.325	8.25	53.5
1	0.289	7.35	42.4
2	0.258	6.54	33.6
3	0. 229	5.83	26.7
4	0.204	5.19	21.1
5	0.182	4.62	16.8
6	0.162	4.11	13.3
7	0.144	3.67	10.6
8	0.129	3.26	8.36
9	0.114	2.91	6.63
10	0.102	2.59	5.26
11	0.0907	2.30	4.17
12	0.0808	2.05	3.31
13	0.0720	1.83	2.63
14	0.0641	1.63	2.08
15	0. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
