Сечения кабеля кг. Кабель КГ: характеристики, применение и выбор сечения

Что такое кабель КГ и для чего он используется. Какие бывают разновидности кабеля КГ. Как правильно выбрать сечение кабеля КГ. На что обратить внимание при эксплуатации кабеля КГ.

Содержание

Что представляет собой кабель КГ

Кабель КГ (кабель гибкий) — это силовой кабель с медными жилами и резиновой изоляцией, предназначенный для передачи и распределения электроэнергии в сетях на напряжение до 660 В переменного тока частотой 50 Гц или 1000 В постоянного тока.

Основные особенности кабеля КГ:

Высокая гибкость благодаря многопроволочным жилам
Стойкость к многократным изгибам
Надежная резиновая изоляция и оболочка
Возможность эксплуатации при широком диапазоне температур
Устойчивость к воздействию масел, бензина и других агрессивных сред

Эти свойства позволяют использовать кабель КГ для подключения передвижного электрооборудования и механизмов в тяжелых условиях эксплуатации.

Области применения кабеля КГ

Где применяется кабель марки КГ?

Для присоединения передвижных механизмов к электросети (сварочные аппараты, компрессоры, насосы и др.)
В качестве гибкого токоподвода к кранам, экскаваторам и другим подвижным машинам
Для прокладки в производственных помещениях с агрессивной средой
В горнодобывающей промышленности
На строительных площадках
В сельском хозяйстве

Таким образом, кабель КГ идеально подходит для работы в условиях частых изгибов, вибрации, влажности и химически агрессивных сред.

Конструкция кабеля КГ

Какие элементы входят в состав кабеля КГ?

Токопроводящая жила — медная многопроволочная, круглой формы
Изоляция жил — из резины на основе натурального или синтетического каучука
Заполнение — из резиновой смеси (для многожильных кабелей)
Оболочка — из резины, не распространяющей горение

Количество жил в кабеле может быть от 1 до 5. Сечение жил варьируется от 0,75 до 400 мм².

Основные разновидности кабеля КГ

Какие существуют модификации кабеля КГ?

КГ-ХЛ — в холодостойком исполнении для эксплуатации при низких температурах до -60°С
КГН — с резиновой оболочкой, не распространяющей горение
КГНР — с резиновой оболочкой повышенной маслобензостойкости
КПГ — с повышенной гибкостью
КПГС — экранированный, для эксплуатации в электромагнитных полях

Выбор конкретной модификации зависит от условий эксплуатации кабеля и требований к его характеристикам.

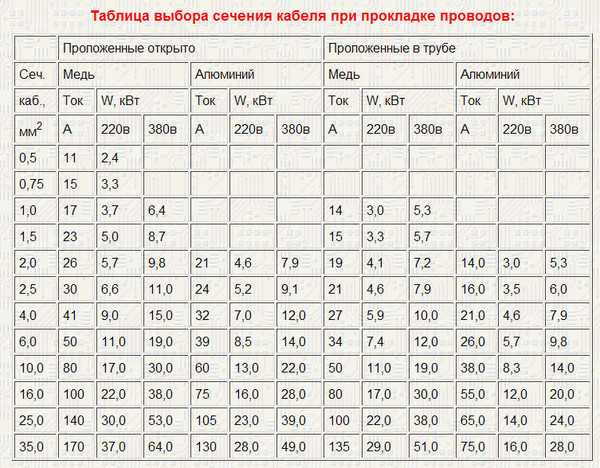

Как выбрать сечение кабеля КГ

На что ориентироваться при выборе сечения кабеля КГ?

Величина тока нагрузки
Длина кабельной линии
Условия прокладки и эксплуатации
Допустимые потери напряжения

Основной критерий — допустимый длительный ток нагрузки. Он не должен превышать значений, указанных в технической документации для данного сечения.

Ориентировочные значения допустимого тока для кабеля КГ:

Сечение 1,5 мм² — до 16 А
Сечение 2,5 мм² — до 25 А
Сечение 4 мм² — до 32 А
Сечение 6 мм² — до 40 А
Сечение 10 мм² — до 60 А

При большой длине кабеля сечение увеличивают для снижения потерь напряжения.

Эксплуатация кабеля КГ: на что обратить внимание

Какие правила нужно соблюдать при использовании кабеля КГ?

Не допускать механических повреждений оболочки
Избегать растягивающих усилий выше допустимых
Соблюдать минимально допустимый радиус изгиба
Не превышать максимальную рабочую температуру
Защищать от прямого воздействия солнечных лучей и осадков
Проводить периодический осмотр состояния изоляции

Соблюдение этих правил позволит обеспечить длительную и надежную работу кабеля КГ в самых тяжелых условиях эксплуатации.

Преимущества использования кабеля КГ

В чем основные достоинства кабеля КГ по сравнению с другими типами силовых кабелей?

Высокая механическая прочность и гибкость
Стойкость к воздействию масел, кислот, щелочей
Широкий температурный диапазон эксплуатации
Возможность прокладки на открытом воздухе
Пожаробезопасность (для модификации КГН)
Длительный срок службы (до 15 лет)

Благодаря этим качествам кабель КГ незаменим для подключения мобильного электрооборудования в промышленности, строительстве и других отраслях.

Особенности монтажа кабеля КГ

На что следует обратить внимание при прокладке кабеля КГ?

Соблюдать минимально допустимый радиус изгиба (3-5 диаметров кабеля)
Не допускать образования петель и перекручивания

Защищать от механических повреждений при протяжке
Использовать специальные кабельные вводы для герметизации
Обеспечивать надежное крепление без пережатия оболочки
Оставлять запас по длине для компенсации температурных деформаций

Правильный монтаж позволит избежать повреждений кабеля и обеспечит его надежную работу в течение всего срока службы.

Кабель гибкий КГ-ХЛ

Провод ШВВПКабель гибкий КГН

Применяется для питания нестационарных машин и механизмов напряжением до 1000 В

Цены на кабель

ЦЕНЫ на кабели марки КГ-ХЛ по ГОСТ здесь

Техническое описание: кабель гибкий КГ-ХЛ

Для подачи напряжения на любую электроустановку, необходим проводник электрической энергии, в наше время это кабели и провода. Чтобы понять и определиться в том, какой именно кабель необходим для эксплуатации в тех или иных условиях, нужно чётко понимать – огромный выбор марок кабеля существует на рынке не просто так. У каждой марки кабеля есть свои характеристики, особенности прокладки, требования условиям окружающей среды и питаемой им нагрузки. Так, если необходим силовой гибкий кабель, предназначенный для питания не стационарного оборудования, выбирают кабель с медными жилами и резиновой изоляцией, КГ. При этом в зависимости от условий эксплуатации выбирают его разновидности:
— в стандартном исполнении, КГ;

— в маслостойкой оболочке, не допускающий горение, КГН;

— для использования в условиях низких температур, в холодоустойчивом исполнении, КГ ХЛ.

Технические характеристики последнего варианта рассмотрим более детально.

Итак, кабель марки КГ-ХЛ, как и другие виды КГ, применяется для питания нестационарных машин и механизмов напряжением до 1000 В. Конструктивно, кабель представляет собой:

1) Многопроволочная токопроводящая жила, выполненная из меди и имеющая круглую форму.

2) Слой синтетической плёнки и изоляции из термоэластопласта, служащий для разделения жил в кабеле.

3) Резиновая изоляция каждой жилы, как правило, для удобства подключения используют разноцветную резину для изоляции жил, цветовая маркировка которой, соответствует международным стандартам.

4) Оболочка – для кабеля КГ ХЛ, это шланг из резины в холодостойком исполнении который опоясывает все жилы, предавая кабелю механическую и электрическую защиту в холодных условиях.

Как и любой другой вид токопроводника, кабель КГ ХЛ имеет свои технические характеристики, которые обязательно нужно учитывать перед эксплуатацией:

1) Сопротивление изоляции кабеля, при одном километре длинны (температура 20 ̊С), не ниже 50 Мом;

2) Кабель выдерживает испытания повышенным напряжением 2500В (с частотой 50Гц) не менее 5 минут.

3) КГ ХЛ рассчитывается на многократные перегибы, в количестве от 30000 циклов.

4) Данную марку кабеля применяют для эксплуатации при температурах от минус 40 ̊С до плюс 50 ̊С.

5) Минимальный гарантийный срок, устанавливаемый производителем – 6 месяцев с момента начала эксплуатации, конечно при соблюдении всех условий завода изготовителя и действующих Правил.

Поскольку, кабель применяется не для стационарной эксплуатации, кроме электрических характеристик, не малое значение уделяется диаметру и массе. Значения самых распространенных сечений кабеля приведены в таблице.

Таблица. Основные параметры КГ ХЛ.

Число и сечение жил кабеля, мм²	Наружный диаметр, мм	Расчетная масса, кг/км	Допустимый ток в основной жиле, А
1х4	6,8	84,19	89
3х4	14,12	305,86	55
5х4	17,36	462,8	49
1х6	7,6	110,26	115
2х6	15,2	334,97	75
4х6	18,1	520,48	69
1х16	1,54	245,74	189
4х16	26,82	1224,9	116
1х25	12,95	372,89	240
3х25+1х10	27,5	1241,42	150
3х35+1х10	35,18	2117,42	180
4х50	41,82	3302,05	226
3х70+1х25	39,96	2903,54	272
3х95+1х35	46,62	3778,46	327
3х120	56,28	5653,24	385
3х120+1х35	59,18	6197,37	385

Это далеко не полный перечень существующих конфигураций данного кабеля, подробности можно найти в справочниках и технической документации заводов производителей.

Технические характеристика этой марки кабеля и удобство практического применения, сделали его лидером по использованию в своей области. Кроме того, цена КГ ХЛ достаточно приемлемая, учитывая всю специфику его назначения.

Если Вы желает купить кабель КГ ХЛ или уточнить цену на интересующий Вас кабель КГ ХЛ, то свяжитесь с нами и наши менеджеры с удовольствием ответят на все Ваши вопросы.

Содержание

Требования к силовым кабелям
Основные виды силовых кабелей, используемых при сварке
Как правильно выбрать сечение и длину кабеля
Сетевой кабель для сварочника
Рекомендации по эксплуатации

Сварочные аппараты не всегда укомплектованы всем, что нужно для работы. Заводских кабелей в сборе с электрододержателем и зажимом может не быть вообще или их стандартной длины не достаточно, поэтому её нужно увеличить.

Поговорим о том, какой кабель выбрать для сварочного аппарата, чтобы работать было не только удобно, но и безопасно.

Требования к силовым кабелям

Требования к сварочному кабелю диктуют правила электробезопасности и особенности эксплуатации. Работать часто приходится в мастерских и гаражах, где возможны контакты с маслами и риск повреждения изоляции, в труднодоступных местах. Для удобства переносят и хранят кабель в смотанном состоянии.

Это значит, что при выборе сварочного кабеля учитывают:

Материал оболочки и изоляции. Кабель должен не бояться агрессивных сред и случайных повреждений — автомобильных масел, растворителей, бензина, влаги, порезов, ударов и абразивного износа.
Температуру эксплуатации. Покупать кабель в холодостойком исполнении нет смысла в регионах, где температура зимой не доходит даже до -300С, или если работы на морозе не планируются.
Гибкость. Кабель должен легко изгибаться, чтобы не затруднять сварку в любом положении, и, несмотря на многократную смотку, сохранять целостность жил и изоляции. Сечение кабеля определяют, исходя из характеристик сварочного аппарата и токовой нагрузки. И именно этому параметру отдают приоритет при выборе.

Основные виды силовых кабелей, используемых при сварке

Как правило, для сварочных аппаратов используют проверенный временем одножильный гибкий медный кабель КГ в оболочке из вулканизированной резины. Его можно безболезненно изгибать, разматывать и сматывать, таскать по земле, не боясь задиров.

Маркировка указывает на число жил, номинальное сечение и может нести дополнительную информацию об исполнении:

КОГ и КПГ — отличаются особой или повышенной гибкостью, удобны при сварке в сложных положениях и труднодоступных местах;
КГН — имеет оболочку из резины, устойчивой к воздействию масел и не распространяющей горение, и особенно подходит для работы в гараже и автомастерской;
КГ-ХЛ — сохраняет гибкость на морозе, благодаря холодостойкому исполнению и может использоваться при температуре ниже -400С, поэтому рекомендован для сварки на улице в жестких условиях.

Обратите внимание, что аппараты зарубежного производства могут комплектоваться кабелями с другими обозначениями, например H01N2-D или H01N2-E. Их российский аналог — та же марка КГ.

Как правильно выбрать сечение и длину кабеля

Выбор сечения сварочного кабеля зависит от тока — не потребляемого инвертором, а сварочного. Чем больше сечение, тем ниже сопротивление и потери на нагрев.

Длительно-допустимые токовые нагрузки для медного силового кабеля в резиновой изоляции:

Сечение жилы, мм2 (одножильный кабель)	Допустимый длительный ток, А
16	100
25	140
35	170
50	215
70	270
95	325
120	385
150	440
185	510

В таблице указаны параметры, установленные в ПУЭ. При покупке кабеля лучше выбирайте тот, который произведен по ГОСТ, а не ТУ. В последнем случае цена может быть ниже, а вот реальное сечение не соответствует заявленному. А, значит, и нагрузку кабель выдерживает меньшую.

Длина — предмет частных споров сварщиков. Оптимальным считают использование кабелей на 3-5 м. Зажим массы устанавливают как можно ближе к месту сварки. Поэтому длина этого кабеля, как правило, меньше длины рабочего на электродержатель.

При необходимости длину можно увеличить до 30-70 м. При этом нужно помнить о том, что и увеличивать нужно и сечение кабеля, чтобы уменьшить падение напряжения и риск перегрева.

На практике это выглядит так:

Сила тока, А	Длина кабеля КГ, м
Сила тока, А	15	20	30	40
100	1*16	1*25	1*25	1*35
150	1*25	1*25	1*35	1*50
200	1*35	1*35	1*50	1*75
250	1*35	1*50	1*75	1*95
300	1*50	1*75	1*95

Чем больше сечение и длина, тем выше вес кабеля. Например, КГ 1*16 длиной 40 м весит около 7 кг, а КГ 1*95 аналогичной длины уже 38 кг. Переносить бухту такого кабеля тяжело и неудобно.

Соединять два конца кабеля на массу можно с помощью припоя или медной гильзы для опрессовки. На держак лучше использовать целый отрезок.

Сетевой кабель для сварочника

Потребляемый ток инверторов гораздо ниже, чем сварочный — порядка 15-40 А, в зависимости от модели.

Требования к сетевому кабелю аналогичны. Это надежная изоляция и гибкость, позволяющая сворачивать его в бухту или наматывать на катушку, подходящее под нагрузку сечение и климатическое исполнение.

Для использования в помещении или на улице, но исключительно в теплое время года, подойдет ПВС в ПВХ изоляции. Если сварка будет проходить на морозе, лучше выбрать КГ в резиновой оболочке. Он дороже, но сохраняет гибкость при низких температурах, в отличие от «дубеющего» ПВС.

Токовые нагрузки для КГ в соответствии с ПУЭ:

Сечение жилы, мм2	Допустимый длительный ток, А
Сечение жилы, мм2	трехжильный	четырехжильный
2,5	25	25
4	35	30
6	42	42

Исходя из этого, для сварочников с потребляемым током 25 А, рассчитанных на питание от 3-фазной сети, нужен четырехжильный сетевой кабель сечением не менее 4 мм2, а от 1-фазной — трехжильный с сечением 4 мм2, если в розетке есть заземление.

При сварке на удлинителе не забывайте про потери напряжения. Здесь работает то же правило, что и при выборе сварочного кабеля — при большой длине на 50 м и более покупайте кабель с большим сечением.

Калькулятор веса медной проволоки

Создано Joanna Śmietańska

Отзыв Стивена Вудинга

Последнее обновление: 16 января 2023 г.

Содержание:

Какие существуют типы медной проволоки?
Сколько весит фут медной проволоки?
Пример использования калькулятора веса медной проволоки
Таблица веса медной проволоки на фут
Часто задаваемые вопросы

С помощью этого калькулятора веса медной проволоки вы можете легко рассчитать вес чистая медь или сплавы различных форм, в том числе круглая проволока , шестигранник , квадрат и прямоугольник .

Оценка веса медной проволоки на фут важна, если вы покупатель или инженер, который хочет понять, сколько материала им нужно для конкретного заказа или применения. Кроме того, вам не нужно знать , какие существуют типы медных проводов ; вам просто нужно получить данные из наших 9Таблица размеров медной проволоки 0021 , которая поможет вам проверить:

Сколько весит фут медной проволоки?
Какова масса медной проволоки 4/0 на фут?

Вас интересуют аналогичные расчеты для других металлов кроме меди и ее сплавов? Тогда также проверьте наш калькулятор веса металла и калькулятор размера проволоки.

Какие существуют типы медной проволоки?

Медный провод — это не то же самое, что медный кабель, поскольку он обычно содержит один проводник электрических сигналов. Почему медный провод необходим для проведения электричества? Потому что никакой другой металл не может конкурировать с проводимостью меди и медь может растягиваться больше, чем другие металлы. Узнайте больше об электропроводности меди в нашем калькуляторе удельной электропроводности.

💡 Медь была впервые использована человеком более 10 000 лет назад и использовалась в электрических проводах и телефонных линиях с 1820-х годов. Таким образом, это самый старый известный металл, который до сих пор используется в строительстве!

Существует много медных сплавов , но вы наверняка слышали о самых старых:

Латунь — красноватый сплав меди (химическое обозначение: Cu ) и цинка ( Zn ) в различных пропорциях. Он также может содержать другие элементы. Этот сплав хорошо проводит тепло и имеет низкую температуру плавления.
Бронза — сплав, в основном содержащий медь ( Cu ) и 12% олова ( Sn ) и другие элементы. Благодаря своей твердости и высокой коррозионной стойкости он имеет широкий спектр применения, от искусства до электроники.

Сколько весит фут медной проволоки?

Может показаться, что наш калькулятор веса медной проволоки выполняет очень эффектные операции, но все основано на соотношении веса , объема и плотности материала:

плотность = вес / volume

Проверьте здесь единицы измерения плотности. После простого преобразования:

вес = плотность × объем

Плотность зависит от типа используемого сплава, а формулы объема будут различаться в зависимости от формы поперечного сечения. В общем случае объем = площадь поперечного сечения × длина , поэтому:

вес = плотность × площадь поперечного сечения × длина

Теперь достаточно подставить выражения для площади для проводов с разным сечением , например, для круглого провода диаметром D (обратите внимание, что в этом случае радиус R = D/2 ):

92 \cdot L \cdot \rhoCWW=π⋅(2D)2⋅L⋅ρ

где:

CWW\rm CWWCWW – Медный грузик ;
ДДД – Диаметр проволоки;
LLL – Длина провода и
ρ\rhoρ – Плотность меди или ее сплава.

Метод аналогичен для проводов других форм; просто умножьте площадь поперечного сечения на длину на плотность. Например, для квадратного провода с длиной стороны A 92 \cdot L \cdot \rhoCWW=A⋅A⋅L⋅ρ=A2⋅L⋅ρ

Чтобы рассчитать вес медной проволоки на фут , просто введите 1 фут (или 0,3048 см) в поле «Длина». и пусть наш калькулятор рассчитает вес для вас.

Например, 1 фут круглой проволоки из чистой меди диаметром 0,46 дюйма ( 1,168 см ) будет весить 0,645 фунта (или 0,293 кг ).

`Пример использования калькулятора веса медной проволоки`

Этот калькулятор очень прост и интуитивно понятен в использовании. Для этого требуется всего несколько фрагментов информации:

Определите форму вашего провода: круглый , квадратный , прямоугольный или шестиугольный . Предположим, у вас есть квадратный провод .
Выберите тип материала; чистая медь по умолчанию, но вы также можете выбрать из десятков сплавов разной плотности, например, желтая латунь с плотностью ρ = 8,47 г/см³ .
Установите сторону провода как 5 мм .
Если вы хотите рассчитать вес на метр , установите 1 м в поле «Длина». Вы получите 0,212 кг ( 0,467 фунта ). В противном случае измерьте длину вашего провода и используйте это значение.

`Масса медной проволоки на фут-таблицу`

Серийно выпускаемая медная проволока характеризуется определенным стандартом размера проволоки , связанным с ее диаметром. Ниже вы найдете 9Таблица размеров проводов из чистой меди 0021 с весом медного провода на фут (в фунтах).

Size	Diameter (in)	Weight (lb/foot)
0000 (4/0)	0.46	0.646
000 (3/0)	0,4096	0,512
00 (2/0)	0. 3648	0.406
0 (1/0)	0.3249	0.322
1	0.2893	0.255
2	0.2576	0.202
3	0.2294	0.161
4	0.2043	0.127
6	0.162	0.080
8	0.1285	0.050
10	0.1019	0.032
12	0.0808	0.020
14	0.0641	0. 013

Looking at this copper wire weight per foot chart , you can просто ответьте сколько весит медный провод 4/0 на фут . Вес 0,646 фунта ( 0,293 кг ).

Типичная бытовая медная проводка имеет размер 12 или 14 . Телефонный провод обычно 22, 24 или 26 . Чем больше размер , тем меньше диаметр и чем тоньше проволока .

`Часто задаваемые вопросы`

`Как рассчитать вес медного провода?`

Для расчета веса 1 м круглого медного провода необходимо:

Измерить диаметр провода.
Разделите диаметр на 2 , чтобы получить радиус.
Возведите в квадрат радиус и умножьте его на π ( 3,14 ).
Определите плотность для чистой меди: 8,96 г/см³ или 559 фунтов/фут³ .
Умножьте плотность меди на площадь поперечного сечения на длину 1 м.

`Медь тяжелее железа?`

Да! Чистая медь имеет более высокую плотность , чем железо, поэтому 1 тонна или 1 кубический фут меди будет весить больше, чем железо. Кубический фут меди весит 559 фунтов по сравнению с 491 фунтами для железа. Несмотря на это, медь все-таки не самый тяжелый металл, а серебро или золото еще тяжелее , чем она. Когда вы видите в кино воров, несущих золотые слитки, вы знаете, что они притворяются!

`Почему мы не используем везде медный провод?`

Медный провод обычно используется для передачи электрических сообщений , но имеет небольшой радиус действия и легко теряет сигнал . Алюминий часто используется в линиях электропередачи вместо меди, потому что он намного дешевле .

`Сколько весит фут медной проволоки 2/0?`

0,406 фунта или 0,184 кг . Для расчета:

Взгляните на таблицу размеров медных проводов и обратите внимание на диаметр ( D ) провода 2/0 : 0,3648 дюйма .
Примените следующее уравнение: π × (D/2)² × длина × плотность металла = π × (D/2)² × 1 фут × 559 фунтов/фут³ = 0,406 фунта .

Joanna Śmietańska

Форма проволоки

Медные сплавы

Плотность сплава

Диаметр проволоки (D)

Длина проволоки (L)

Вес медной проволоки 34 аналогичные материалы и механика сплошной среды 🧱

Угол скручиванияДопуск на изгиб Число твердости по Бринеллю… 31 more

`Расчет прочности троса на разрыв`

 Подсказка: Расчет прочности троса на разрыв Второй закон Ньютона
F = ма, где
 F = сила в ньютонах (кгм/с ² )
 м = масса в кг
 a = ускорение в м/с ²
 Мы хотим, чтобы ускорение равнялось одному земному гравитации, то есть 9,8 м/с ² . Чтобы решить эту проблему:
 переведите массу (100 тонн) в кг, умножив на 1000 (1 тонна равна 1000 кг), поэтому
 масса 100000 кг. Подставив это в формулу, мы получим ответ в
 №  F = (100000 кг)(9,8 м/с ² ) = 980000 Н
 прочность кабеля обычно указывается в килоньютонах (кН). Разделять
 ответ выше по номеру 1000  F = 980 кН


 Спуск на горе Буффало, Австралия
 Насколько велика эта сила? На самом деле он довольно большой. Веревка для скалолазания
очевидно, довольно прочный и обычно имеет диаметр 12,5 мм (1/2 дюйма). Как это
прочность по сравнению с некоторыми другими материалами, которые можно использовать для кабеля? Стол
ниже перечислены некоторые характерные свойства различных кабелей:
  Материал   Прочность на разрыв (кН)
 Диаметр 12,5 мм (1/2 дюйма)   Масса (г/м)
 Нержавеющая сталь  95  3000
 Кевлар  65  60
 Нейлоновая веревка для скалолазания  40  100 Хотя десять стальных тросов диаметром 12,5 мм могли бы выдержать такую нагрузку,
довольно очевидно, что это не оставит запаса прочности. вообще в  некритическое  приложений, требуется коэффициент безопасности от 5 до 10 раз. В критическом
(при обрыве кабеля пассажиры умирают), потребуется 20 или более раз в качестве
коэффициент безопасности. Очевидно, что о стали не может быть и речи. Чтобы получить это
необходимая сила была бы огромной массой. Кевлар, скорее всего,
выбор. Нейлон не будет использоваться, потому что, хотя он достаточно прочный, он
огромная растяжка (вот почему он фактически используется для скалолазания, так как вызывает
гораздо меньший шок, если вы упадете).
 Мы можем рассчитать размер троса, необходимого для того, чтобы выдержать усилие 980 кН при 20
умножить коэффициент безопасности следующим образом. Требуемый запас прочности на разрыв =
(20)(980 кН) = 19600 кН. Прочность троса на разрыв напрямую зависит от его
площадь поперечного сечения. Если предположить, что кабель круглый, то его поперечное сечение
площадь r ², поэтому кабель большего размера
будет иметь площадь поперечного сечения R ² (где R – радиус второго кабеля).
