Типовые неисправности телевизоров Samsung
Samsung с давних пор является одним из самых популярных брендов, продаваемых и обслуживаемых на территории России.
Выбор покупателей оправдан выгодным соотношением цены и качества техники,
а популярность среди ремонтников обусловлена многими факторами, определяющими простоту и удобство в ремонте и обслуживании.
Телевизоры Samsung для мастеров и инженеров сервисных центров издавна и до сих пор остаются несложными и предсказуемыми в ремонте, а своевременная техническая поддержка производителя комплектующими элементами, модулями, документацией и программным обеспечением существенно облегчает и упрощает диагностику и ремонт.
С начала девяностых годов прошлого века у мастеров накопился опыт по ремонту телевизоров Samsung,
который сохранился на страницах интернета в конференциях и блогах ремонтников.
Типовые дефекты некоторых моделей иногда заслуживают отдельного внимания в рассмотрении причин возникновения неисправностей и методов их устранения.
Типовые дефекты телевизоров Samsung LCD и LED
Выход из строя электролитических конденсаторов в фильтрах выпрямителей питания — массовая тенденция, характерная для всех телевизоров первого поколения LCD. Следует отметить, что в LED телевизорах проблема с электролитическими конденсаторами наблюдается гораздо реже. Скорее всего, это связано с более низким потреблением энергии светодиодной подсветкой, соответственно, меньшей нагрузкой на преобразователи.
Применение светодиодов в подсветке добавило новые неисправности, связанные с их преждевременным износом. В некоторых моделях светодиоды начали выходить из строя уже в первый год эксплуатации. Наиболее массово это проявлялось в планках типа Direct Led, то есть с прямой (задней) подсветкой экрана. Перегрев диодов заметен по чёрным пятнам с обратной стороны на планках. Производитель отреагировал на ситуацию, своевременно высылал бюллетени с вариантами доработки по ограничению тока подсветки. Впоследствии проблемы с подсветкой у телевизоров Samsung пошли на убыль, на сегодняшний день они поступают в ремонт с неисправными светодиодами существенно реже, чем LG или телевизоры калининградской сборки.
Эксплуатация некоторых моделей первого поколения телевизоров LCD Samsung с неисправными конденсаторами фильтров питания,
может приводить к сбою в программном обеспечении. Сначала могут пропадать настройки на каналы, иногда появляются специфичные искажения в режиме «Кино», некорректно может работать регулировка подсветки экрана.
Часто происходит полный сбой в ПО и телевизор уже не включается в рабочий режим.
В таких случаях после ремонта модуля питания необходима замена содержимого памяти EEPROM.
Программный сбой у современных телевизоров Samsung удаётся устранить далеко не всегда, часто требуется замена материнской платы. Но такая тенденция наблюдается и у других брендов. Восстановление или замена ПО у SMART-TV обычно связано с заменой микросхем Nand Flash или eMMC, а такие виды ремонта (замена элементов в модуле) производители не поддерживают, предлагают менять плату целиком. В мануалах по ремонту лишь инструкции по разборке, выявлению и замене неисправных блоков, сервисные установки, обновления, схем нет, впрочем, как и у всех других производителей.
Вспоминаются типовые дефекты старых моделей LCD. Один из самых популярных в ремонте блоков питания описан отдельно в статье Типовые неисправности BN44-00192A. Помимо дефектов, вызванных неисправностью электролитических конденсаторов, отметим ещё две типовых неисправности этого модуля. Кольцевые трещины в пайке выводов транзистора включения из дежурного режима, а так же пробой герметика с последующим замыканием и повреждением конденсатора 2200pF и обрывом резистора 0.22 Ohm в цепи питания ключевых транзисторов преобразователя.
Помехи на изображении в виде искривлённых наклонных полос, связанные с плохой фильтрацией питания тюнера,
устраняются заменой конденсатора 100uF 16V на основной плате. Менять конденсатор в тюнере в этом случае нет необходимости.
Иногда мастера делают всё наоборот, по причине недостаточной компетенции, тогда такая замена поможет ненадолго.
Ещё одной популярной типовой неисправностью некоторых моделей LCD Samsung является применение в плате T-CON микросхемы гамма-коррекции AS-15.
.. AS19… Дефект связан с искажением цветовых переходов. Изображение становится светлее и местами чем-то похожим на негатив.
В последних моделях LCD, в частности SMART-TV, имеют место проблемы, связанные с технологией пайки BGA для современных чипов. В таких случаях могут возникать сбои в работе, обычно проявляющиеся с прогревом, которые вызваны нарушением контакта выводов чипа с соответствующими им площадками на плате.
Неисправность матриц LCD, возможно, отдельная тема для обсуждения, но есть смысл коротко рассмотреть некоторые внешние проявления её дефектов.
В большинстве случаев, это ровные вертикальные полосы на отдельных участках экрана либо на всей его площади.
Полосы могут быть различными, как цветными, так и чёрно-белыми разной толщины.
Иногда характер полос меняется при внешнем механическом воздействии. Могут появляться фиксированные кадры изображения.
Такие дефекты матриц связаны с нарушением контактов в соединениях шлейфов, которые могут иногда восстанавливаться с прогревом.
Ремонт матрицы в таких случаях связан с её разборкой и восстановлением контактов в шлейфах или дублирование соединений внешними проводниками —
процесс сложный, не рекомендован производителями и не всегда может быть удачным и надёжным решением проблемы.
Во многих моделях LED телевизоров 5 серии установлены панели (матрицы) со светодиодами подсветки достаточно низкого качества, либо неправильно рассчитан ток в светодиодах. Этот популярный в настоящее время типовой дефект может проявить себя уже на первом году эксплуатации. В таком случае просто отсутствует изображение.
В авторизованных сервисных центрах по рекомендации производителя меняют светодиодные линейки и ограничивают ток в LED-драйверах, чтоб телевизоры отработали хотя бы гарантийный срок.
А в послегарантийных случаях, эта проблема решается мастерами в зависимости от их квалификации и договорных условий с владельцем.

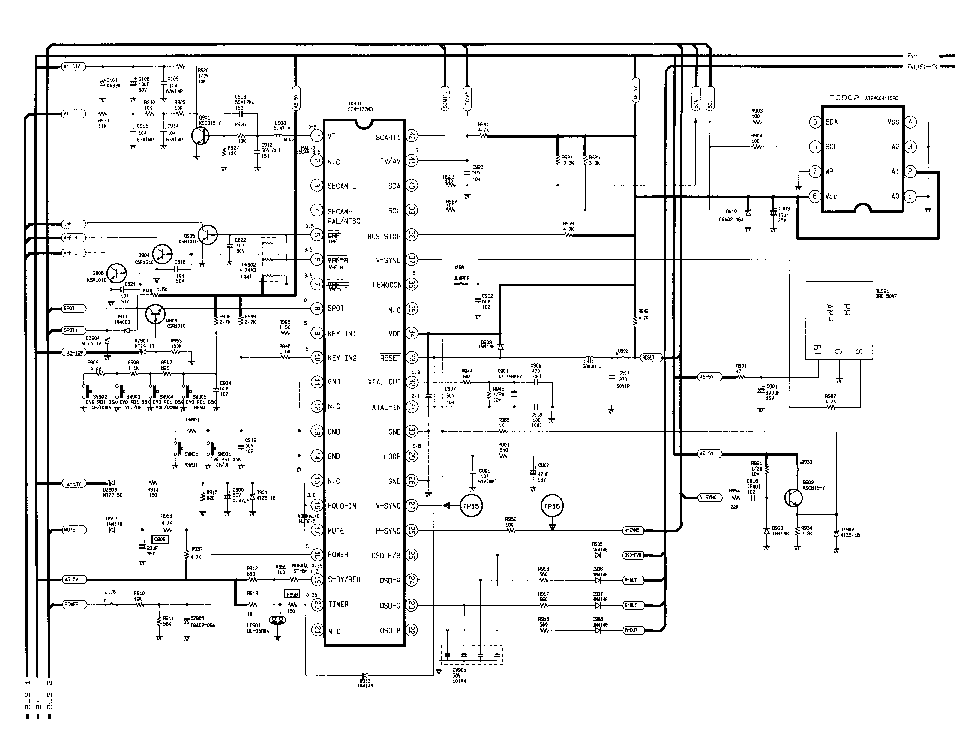

Типовые дефекты телевизоров Samsung с кинескопом (CRT)
Возможно, на сегодняшний день это уже неактуально, но пока оставим здесь несколько строк о кинескопных телевизорах. Мало кто их ремонтирует, но кому-то может пригодится, кто-то сам для себя сможет починить.
Из наиболее часто встречающихся неисправностей CRT-телевизоров Samsung можно выделить несколько, связанных с низкой надёжностью кинескопов и их отклоняющих систем (ОС).
Последствие замыкания нити накала с катодом кинескопа (обычно по зелёному цвету) устраняется путём изоляции накала от массы и организацией его отдельного питания (2-3 витка на сердечник ТДКС). При этом необходимо не забыть использовать штатный резистор калибровки тока накала.
В кинескопах с плоским экраном, диагоналей 20 дюймов и более, часто происходит замыкание между ускоряющим электродом и модулятором (G2 и G1),
что сопровождается отсутствием изображения.
К счастью, такие замыкания, в большинстве случаев, легко устраняются привычными дедовскими методами, популярными среди ремонтников.
Сложнее бывает с замыканием в строчных отклоняющих катушках ОС кинескопа. При этом пробивает накоротко строчный транзистор, обычно сразу при включении. В некоторых случаях можно увидеть дымок из-под горловины ОС, почувствовать характерный запах, транзистор (HOT) в это время перегревается.
Немало хлопот во многих моделях CRT-телевизоров Samsung разных диагоналей доставляют элементы ёмкостного делителя ИОХ цепи формирования строчного синхроимпульса. В таких случаях ограничительный резистор часто выгорает до углей, иногда повреждая участок платы вместе с токопроводящими дорожками.
В случаях с «плавающими» дефектами, когда не удаётся обнаружить плохой контакт в пайках выводов элементов,
необходимо помнить о специфичности металлизации отверстий в силовых цепях строчной развёртки, характерной для телевизоров CRT Samsung.
Наиболее часто такое нарушение контакта происходит в месте пайки контактной площадки с металлизацией соединения коллектора строчного транзистора.
Типовые неисправности некоторых распространённых моделей, выполненных на стандартных шасси, можно рассмотреть отдельно.
По мере подготовки материала страницы будут добавляться.
Типовые дефекты и ремонт Samsung chassis KS1A — Из практики ремонта телевизоров Samsung KS1A.
Типовые дефекты и ремонт Samsung chassis KS2A — Из практики ремонта телевизоров Samsung KS2A
По функциональному составу телевизоров CRT (с кинескопом) и LCD (ЖК) созданы на сайте отдельные разделы, где указаны в таблицах модули и элементы на известные и популярные в ремонте модели:
Состав CRT-телевизоров Samsung — Функциональный состав телевизоров Samsung CRT.
Состав LCD-телевизоров Samsung — Функциональный состав телевизоров Samsung LCD.
Некоторые полезные рекомендации для владельцев, решивших купить новый телевизор в силу неремонтопригодности старого, можно найти на страничке:
как выбрать телевизор при покупке.
Замечания и предложения принимаются и приветствуются!
Неисправности телевизора Samsung
Всем привет!
Эта статья посвящена типовым неисправностям и
ремонту телевизора Samsung на шасси KS1A.Телевизоры «Samsung» на шасси KS1A
Модели:
CS-20F32ZSXBWT, CS-20h2X, CS-20h5R, CS-20R1R, CS-20R1X,
CS-20F1S, CZ-20F12ZR, CS-20F2R, CL-20F12ZSR, CS-20F32TSXBWT,
CS-2139TR, CS-2139TX, CS-2139X/BWT, CS-2148X/VWT, CS-2173S/BWT, CS-2185R, CS-2185S, CS-21D8R, CS-21F10MJR, CS-21F32TSXBWT, CS-21F32ZSXBWT, CS-21F5R, CS-21h5MLR, CS-21S43NSXBWT, CS-2218,
CS-2085S, CS-2085TX, CS-20C8X, CS-20E1C, CS-20E3WX, CS-20F1R,
CS-2038R, CS-2039R, CS-2039С, CS-2039X/NWT/VWT/BWT, CS-2073R.
CB-21F12TSXXEC, CB-14Y52T, CS-1439C, CS-1439R, CS-1448R, CS-1448X, CS-14E3WX, CS-14C8R, CS-14C8TR, CS-14F10R, CS-14F1R, CS-14F1S, CB-14F1T, CS-14h2X, CS-14R1S, CS-14R1X, CS-14V10, CS-14Y52X, CS-15K2Q, CS-15K5S/NWT, CS-15K5WQ, CS-15K8WQ, CS-15M16MJQ
CI-21F32TSXXEU, CZ-21D83N, CZ-21F12T, CZ-21F32T, SZ-21F52ZR.
Типовые неисправностиТелевизор не включается.
Не запускается блок питания. Пробит стабилитрон по питанию ШИМ контроллера в первичной цепи.
Это может случиться из-за завышенного ESR электролита 33мкф 50В, это связано с конструктивными особенностями питания ШИМ контроллера.
Проблему можно решить путём замены стабилитрона и конденсатора. Если блок питания без оптрона, можно установить стабилитрон на 33В (1N4752).
Ещё одна очень частая неисправность – это выход из строя строчного транзистора D2499 (2SD2499).
Причин может быть много, рассмотрим несколько наиболее распространённых.
В телевизорах с плоским кинескопом, размером 15 дюймов, в коллекторной цепи HOTа в качестве резонансного стоит конденсатор 5100пкф 1600В. Его нужно сразу заменить на заведомо исправный.
Другая причина может заключаться в замыкании в строчных отклоняющих катушках (СОК).
Были неоднократные случаи замыкания в телевизорах с 15-ти дюймовым экраном на шасси ks1a и ks9a.Если при включении нет высокого напряжения, занижено питание по В+ и строчный транзистор быстро и сильно греется, то неисправен TDKS (FBT).
Нет звука.
Если усилитель НЧ и динамики исправны, попробуйте в настройках переключить систему звука с BG на DK или наоборот. Если это не помогло, нужно войти в сервисное меню, выбрать режим установки опций (option table). Затем переключить восьмую опцию 2ND SIF (ON-OF).
Плохое качество приёма каналов, помехи, пропадание каналов.
Если пошевелить антенный штекер, качество приёма восстанавливается, но ненадолго.
Причина может быть в плохом качестве пайки в соединении антенного гнезда с тюнером.
Это заводской дефект. Производители, вероятно, экономят на припое и соединяют антенное гнездо с тюнером лишь в двух-трёх точках, а не по кругу, как положено.
Устранить такую неисправность можно пропаяв место соединения антенного гнезда с тюнером.
Ещё такая неисправность может возникнуть из-за перелома центрального контакта антенного гнезда в самом тюнере. В таком случае нужно выпаять тюнер из платы и восстановить переломанный контакт. Я обычно припаиваю проводок к переломанному месту антенного гнезда и припаиваю второй конец к плате тюнера.
Это, конечно, не все неисправности, которые являются типовыми, но и эта информация, я думаю, будет полезна.
Если есть что добавить или спросить, пишите комментарии.
Делитесь в соц.сетях и подписывайтесь на новые публикации заполнив форму справа.
Успехов вам!
Обнаружен сбойFBT в ЭЛТ-телевизорах Samsung + Советы и рекомендации по устранению неполадок в ЭЛТ-телевизорах
ЖАЛОБА СООБЩЕНА: Мертвый
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ВЫПОЛНЕНО: Вскрыл, разобрал плату после разрядки анода и тщательно очистил внутреннюю часть и плату. Искал любые видимые повреждения любого из компонентов. Не нашел. Сделал кольцевой тест на ИИП, который показал, что здоров.
То же самое было и на FBT. Отсоединил шину B+ от FBT, подключил 100-ваттную лампочку в качестве нагрузки, включил. B+ был нормальным и устойчивым. Выходной транзистор горизонтальной развертки (HOT) при проверке был в порядке. Светодиод оставался ГОРЯЩИМ при подключении к базе и эмиттеру HOT, указывая на то, что имели место горизонтальные колебания. Искал неисправные диоды на вторичной обмотке FBT, не нашел. Переподключил шину B+ к FBT, загрузил плату в CRT и включил. Установка не сработала, и B+ упал, указывая на короткое замыкание в FBT. Разрядили анод и накопительный конденсатор на наличие остаточного высокого напряжения. Отсоединил печатную плату и удалил FBT. Подключил один конец первичной обмотки, которая идет к коллектору ГОРЯЧЕГО, к земле, и применил B+ к другому контакту. Напряжение упало, указывая на то, что в FBT действительно произошло короткое замыкание. Как упоминалось в еще одной статье, это надежный способ проверить состояние FBT. Если напряжение не падает, мы должны подать ламповую нагрузку от 40 до 60 Вт на его вторичную обмотку, которая идет на питание RGB на плате ЭЛТ.
Если напряжение падает, то и FBT точно неисправен. Другой метод заключается в проверке тока, потребляемого FBT, путем его измерения в точке, где B+ входит в первичную обмотку FBT. Если ток превышает 150 мА — 250 мА, FBT или его вторичные нагрузки (при проверке без снятия FBT с платы) неисправны. Лучше пойти на смену. Даже если есть утечка в HOT или окружающих его компонентах, будет потребляться больше тока. Еще один совет — подавать нагрев цинка на ГОРЯЧИЙ элемент (в котором нет нагревательного цинка) всякий раз, когда мы заменяем FBT, поскольку доступные на рынке заменители не имеют хорошего качества и могут потреблять немного больше тока, что приводит к перегреву ГОРЯЧЕГО элемента. (Это определенные советы и рекомендации, которые могут быть полезны новичкам).
Получил замену совпадающую с номером, установил FBT и проверил работоспособность телевизора. После повторного демонтажа печатной платы я провел плановое техническое обслуживание по замене всех электролитических конденсаторов на плате и повторному прикосновению ко всем паяным соединениям на основной плате и печатной плате ЭЛТ.
Перепроверил все электролитические конденсаторы, чтобы убедиться, что они правильно установлены, соблюдая полярность, прежде чем припаивать крышки и отрезать провода. (Это совет новичкам. Это очень важно, чтобы избежать человеческой ошибки и возможных повреждений при подаче питания) Затем тщательно очистите плату с помощью изопропилового спирта, чтобы удалить остаточный флюс, который впоследствии может вызвать проблемы из-за образования емкости. Переподключил плату, включил, и я был в восторге от результата. Но я заметил, что с обеих сторон были небольшие зазоры. Когда я связался со своими друзьями-технарями, один из них попросил меня проверить, отсутствует ли магнит кнопки на какой-либо из катушек PIN AMP. Он сказал, что обычно будет дополнительный магнит, и иногда он может упасть, когда мы чистим с помощью груши и/или щетки. Именно так было и в этом телевизоре. Я взял один из выброшенной платы, сверху горизонтальной катушки и надел его на катушку PIN AMP этого телевизора. Ширина стала идеальной.
(Это еще один совет для тех, кто занимается обслуживанием ЭЛТ-телевизоров. Прежде чем переходить к регулировке ширины путем входа в сервисный режим, мы должны сначала убедиться, что это проверено) Миссия выполнена, и добавлено удовлетворение, а также извлечены новые уроки!
Ради новичков и тех, кто заинтересован в дальнейшем обучении услуге CRT TV, пожалуйста, купите эти книги и посмотрите ссылки: (1) https://jestineyong.com/crt-tv-repair-ebook/ (2) https://jestineyong.com/crt-television-troubleshooting-guide / (3) https://www.repairfaq.org/sam/crtfaq.htm (4) http:// www.electronicrepairguide.com/high-voltage-circuit.html
Вот несколько фотографий:
Эту статью подготовил для вас Парасураман Субраманиан из Индии. Ему 70 лет, и он имеет более чем 30-летний опыт работы со старинным оборудованием, таким как радио Valve, усилители, кассетные магнитофоны, и в настоящее время изучает новейшие технические курсы, проводимые Ассоциацией техников электроники штата Керала.
Он получил степень бакалавра делового администрирования, частный диплом в области радиотехники и вышел на пенсию с должности управляющего директора компании в США. В настоящее время работает консультантом в больнице и других учреждениях.
Пожалуйста, окажите поддержку, нажав на социальные кнопки ниже. Ваши отзывы о публикации приветствуются. Пожалуйста, оставьте это в комментариях.
P.S- Если вам понравилось это читать, нажмите здесь , чтобы подписаться на мой блог (бесплатная подписка). Таким образом, вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам. Спасибо!
Вы можете проверить его предыдущую статью о ремонте ниже :
https://jestineyong.com/ic-failure-in-philips-radio-dl167/
Нравится(52)Не нравится(0)
7 наиболее распространенных проблем с ЭЛТ-телевизорами и их возможная диагностика
ЭЛТ ( электронно-лучевая трубка) популярность телевизоров упала с появлением больших экранов, тонких и плоских светодиодов и ЖК-дисплеев.
Однако есть много потребителей, которые все еще имеют свои ЭЛТ-наборы и довольны ими. Но многие проблемы часто связаны с качеством изображения, цветом изображения, четкостью и качеством звука этих ЭЛТ. Иногда стоимость устранения таких распространенных проблем с ЭЛТ-телевизором превышает стоимость его замены на новый телевизор.
Вот некоторые распространенные проблемы с ЭЛТ-телевизорами и их диагностика:
У ЭЛТ-телевизора нет изображения
Отсутствие изображения — это очень распространенная проблема с телевизорами с электронно-лучевой трубкой. Если вы столкнулись с такой проблемой, сначала проверьте очевидные вещи, то есть убедитесь, что ваш телевизор подключен правильно и получает достаточную мощность для работы. Если с питанием все в порядке, проверьте настройки видео (например, яркость, резкость, контрастность и настройки изображения). Если настройки в порядке, проблема может быть в видеокабеле и оборудовании. Если базовая диагностика прошла успешно, возможно, пришло время позвонить профессиональному мастеру по ремонту телевизоров.
(Источник изображения: www.overclockers.com)
Это очень распространенная проблема с изображением на ЭЛТ-телевизорах. Обычно это вызвано отказом внутренней цепи, называемой схемой конвергенции. Схема имеет микросхемы сходимости, которые при выходе из строя создают проблему искривления изображения. Иногда плохие или неисправные впаянные предохранители и резисторы также могут вызывать искажение изображения. Технический специалист или профессионал может легко устранить такую проблему в домашних условиях. (Источник изображения: www.justanswer.com)
ЭЛТ отображает одну горизонтальную линию в центре при включении Много раз случается, что на экране ЭЛТ телевизора появляется одна тонкая горизонтальная линия. Вероятная причина этой проблемы может заключаться в неисправном ярме с неисправной или сгоревшей катушкой внутри него. Другой вероятной причиной может быть плохой контакт между ярмом и основной платой.
Третьей возможной причиной может быть неисправный конденсатор. (Источник изображения: www.static.myce.com)
Иногда при включении телевизора CTR вы видите на экране одну тонкую вертикальную линию. Вероятная причина этой проблемы может заключаться в неисправном ярме с неисправной или сгоревшей катушкой внутри него. Другой причиной могут быть неисправные вертикальные ИС. Микросхемы могли потерять контакты с паяными соединениями из-за выделения тепла во время работы. (Источник изображения: www.jestineyong.com)
ЭЛТ-телевизор потрескивает при включении или издает сильный электрический запах Это не очень распространенная проблема. Наиболее распространенной причиной является выход из строя электронно-лучевой трубки. Небольшой потрескивающий шум возникает из-за дугового разряда высокого напряжения. Возможная причина запаха гари – прогорание изоляции. В такой ситуации немедленно отключите телевизор от электрической розетки.
Вызовите мастера по ремонту телевизоров и почините его.
Независимо от того, есть ли у вас ЭЛТ-телевизор или он уже был у вас раньше, вы, должно быть, когда-то видели разноцветные тени по бокам экрана (на снимке видна красновато-оранжевая тень) . В основном это связано с наличием каких-либо магнитных устройств рядом с телевизором. Магниты, расположенные рядом с ЭЛТ, могут повредить «теневую маску» телевизора, из-за чего в этой области могут появиться неправильные цвета. (Источник изображения: humphreykimathi.blogspot.com)
Теневая маска расположена за стеклянным экраном, как показано на графическом изображении электронно-лучевой трубки выше. Мощные магниты иногда могут привести к необратимому повреждению ЭЛТ. (Источник изображения: www.wiztech.wikispaces.com)
Плохой звук или отсутствие звука телевизора Отсутствие звука или отсутствие звука — это распространенная проблема с ЭЛТ-телевизорами.
Наиболее вероятная причина — неисправные динамики. Другими причинами могут быть поврежденный звуковой усилитель, низкое напряжение питания усилителя или неисправная звуковая ИС. Могут быть и другие причины, например неисправность внутренней проводки.
Другими частыми проблемами с ЭЛТ-телевизорами являются потеря вертикальной синхронизации и потеря горизонтальной синхронизации изображения. (Источник изображения: www.ronelex.com)
Проблемы с пультом дистанционного управления ЭЛТ-телевизораЕсли у вас возникли проблемы с тем, что телевизор не реагирует на пульт дистанционного управления, сначала замените батарейки! Если телевизор по-прежнему не отвечает, проблема с пультом. В этом случае лучше заменить пульт, чем ремонтировать его. Ниже приведены некоторые пульты дистанционного управления, совместимые с ЭЛТ-телевизорами, которые мы рекомендуем.
