Сенсоры Википедия

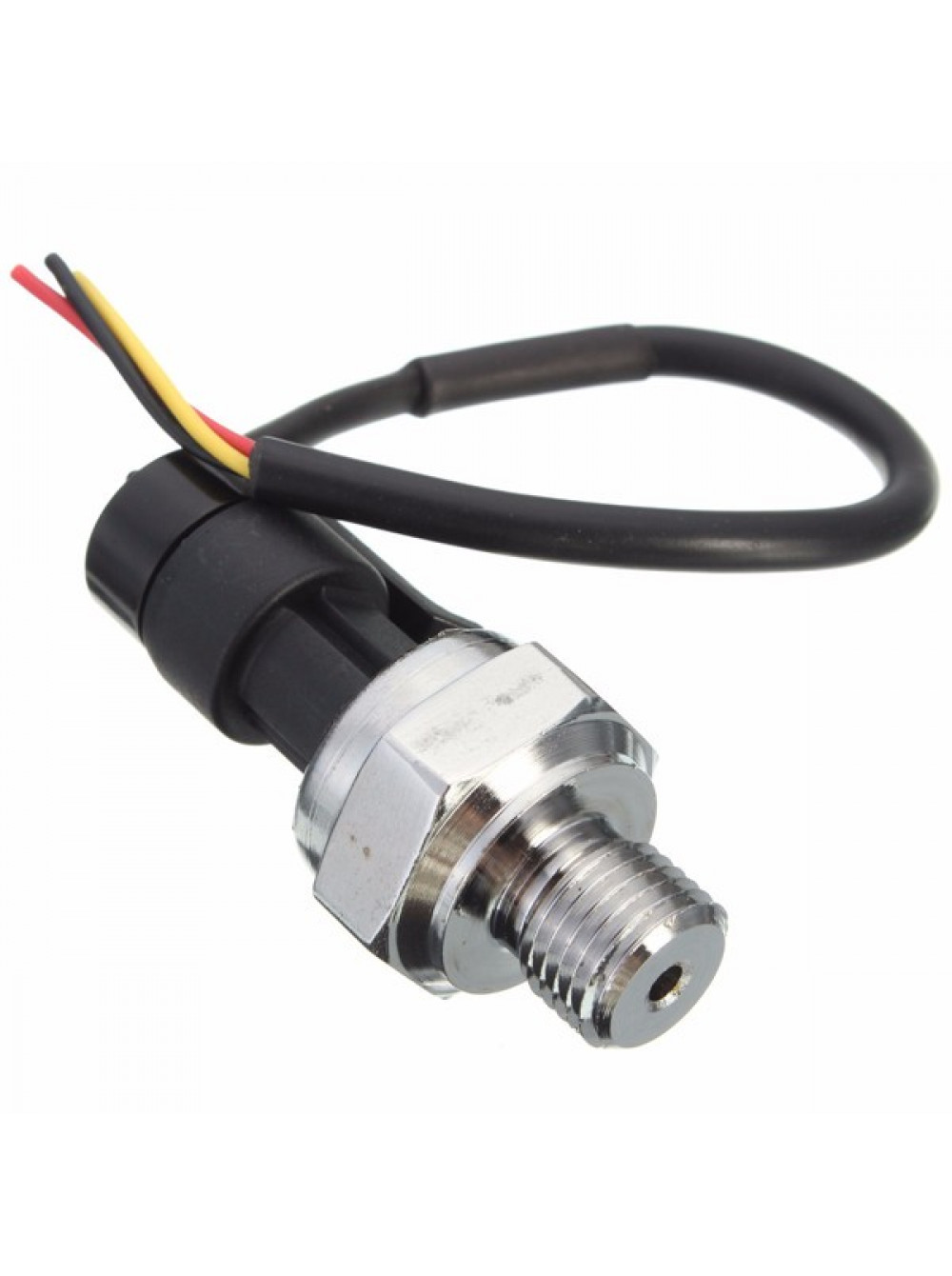

Датчик кислорода

Да́тчик, сенсор — конструктивно обособленное устройство, содержащее один или несколько первичных измерительных преобразователей[1][2]. Датчик предназначен для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем[3].

Датчик может дополнительно содержать промежуточные измерительные преобразователи, а также меру. Датчик может быть вынесен на значительное расстояние от устройства, принимающего его сигналы. При нормированном соотношении значения величины на выходе датчика с соответствующим значением входной величины датчик является средством измерений[1].

В настоящее время термины «датчик» и «сенсор» используются как равнозначные для обозначения измерительного преобразователя, выполняющего функции восприятия входной величины и формирования измерительного сигнала, хотя термин «сенсор» акцентирует внимание на восприятии входной величины, а термин «датчик» — на формировании и выдаче измерительного сигнала

[4] (данных).

Многофункциональные датчики могут воспринимать и преобразовывать нескольких входных величин, и, помимо основной функции (восприятие величины и формирование измерительного сигнала) выполнять ряд дополнительных функций, таких как функции фильтрации, обработки сигналов и т. п.[4]

Датчики широко используются в научных исследованиях, испытаниях, контроле качества, телеметрии, системах автоматизированного управления и в других областях деятельности и системах, где требуется получение измерительной информации.

Общие сведения[ | ]

Датчики являются элементом технических систем, предназначенных для измерения, сигнализации, регулирования, управления устройствами или процессами. Датчики преобразуют контролируемую величину (давление, температура, расход, концентрация, частота, скорость, перемещение, напряжение, электрический ток и т. п.) в сигнал (электрический, оптический, пневматический), удобный для измерения, передачи, преобразования, хранения и регистрации информации о состоянии объекта измерений.

Исторически и логически датчики связаны с техникой измерений и измерительными приборами, например термометры, расходомеры, барометры, прибор «авиагоризонт» и т. д. Обобщающий термин датчик укрепился в связи с развитием автоматических систем управления, как элемент обобщенной логической концепции датчик — устройство управления — исполнительное устройство — объект управления. В качестве отдельной категории использования датчиков в автоматических системах регистрации параметров можно выделить их применение в системах научных исследований и экспериментов.

Применение датчиков

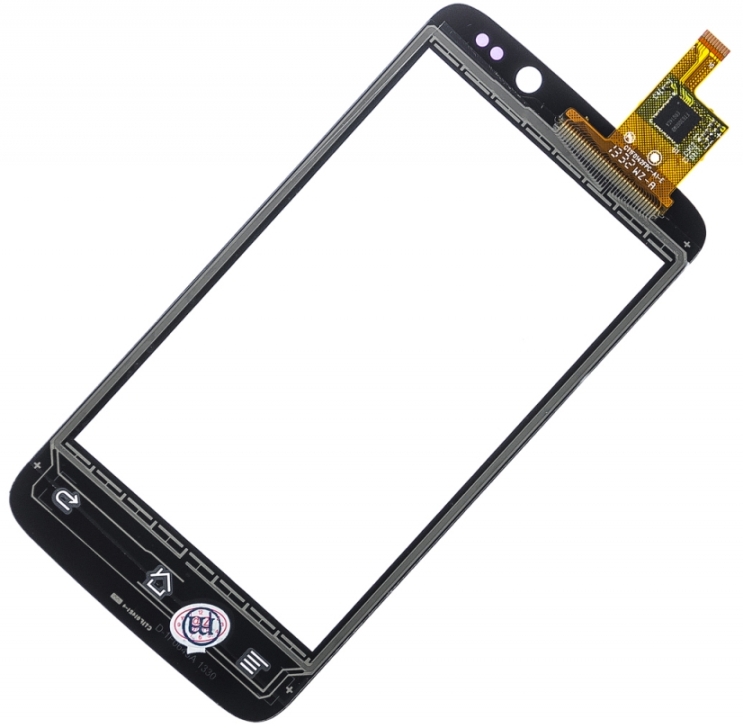

Принцип работы сенсорного экрана

Сенсорный экран – дисплей с возможностью ввода информации простым нажатием на его поверхность при помощи специального стилуса или просто пальца.

Резистивный сенсорный экран состоит из гибкой пластиковой мембраны, на которую собственно мы и нажимаем пальцем, и стеклянной панели. На внутренние поверхности двух панелей нанесен резистивный материал, по сути, являющийся проводником. Между мембраной и стеклом равномерно расположен микроизолятор. Когда мы нажимаем на одну из областей сенсора, в этом месте замыкаются проводящие слои мембраны и стеклянной панели и происходит электрический контакт. Электронная схема-контроллер сенсора преобразует сигнал от нажатия в конкретные координаты на области дисплея и передает их в схему управления самим электронным устройством. Определение координат, а вернее ее алгоритм, очень сложен и основан на последовательном вычислении сначала вертикальной, а потом горизонтальной координаты контакта.

Резистивные сенсорные экраны достаточно надежны, поскольку нормально функционируют даже при загрязнении активной верхней панели. К тому же они, ввиду своей простоты более дешевы в производстве. Однако у них есть и недостатки. Одним из основных является низкая светопропускная способность сенсора. То есть поскольку сенсор наклеен на дисплей, изображение получается не таким ярким и контрастным.

Емкостный сенсорный экран. В основу его работы заложен тот факт, что любой предмет, имеющий электрическую емкость, в данном случае палец пользователя, проводит переменный электрический ток. Сам сенсор представляет собой стеклянную панель, покрытую прозрачным резистивным веществом, которое образует проводящий слой. На этот слой при помощи электродов подается переменный ток. Как только палец или стилус касается одной из областей сенсора, в этом месте происходит утечка тока. Его сила зависит от того на сколько близко к краю сенсора произведен контакт. Специальный контроллер измеряет ток утечки и по его значению вычисляет координаты контакта.

Емкостный сенсор также как и резистивный не боится загрязнений, к тому же ему не страшна жидкость. Однако по сравнению с предыдущим он имеет более высокую прозрачность, что делает изображение на дисплее более четким и ярким. Недостаток емкостного сенсора происходит из его конструктивных особенностей. Дело в том, что активная часть сенсора, по сути, находится на самой поверхности, поэтому подвержена износу и повреждениям.

Матричные сенсоры работают по принципу резистивных, однако отличаются от первых максимально упрощенной конструкцией. На мембрану наносятся вертикальные проводящие полосы, на стекло – горизонтальные. Или наоборот. При давлении на определенную область, замыкаются две проводящие полосы и контроллеру достаточно легко вычислить координаты контакта.

Недостаток такой технологии виден невооруженным глазом – очень низкая точность, а следовательно и невозможность обеспечить высокую дискретность сенсора. Из-за этого некоторые элементы изображения могут не совпадать с расположением полос проводника, а следовательно нажатие на эту область может либо вызвать неправильное исполнение нужной функции либо вообще не сработать. Единственным достоинством этого типа сенсоров является их дешевизна, которая собственно говоря, и выплывает из простоты. Кроме этого матричные сенсоры не прихотливы в использовании.

Проекционно-емкостные сенсорные экраны являются как бы разновидностью емкостных, однако работают немного по-другому. На внутреннюю сторону экрана наносится сетка электродов. При касании пальцем между соответствующим электродом и телом человека возникает электрическая система – эквивалент конденсатора. Контроллер сенсора подает импульс микротока и измеряет емкость образовавшегося конденсатора. В результате того что в момент касания одновременно задействованы несколько электродов, контроллеру достаточно просто вычислить точное место касания (по самой большой емкости).

Основные достоинства проекционно-емкостных сенсоров – это большая прозрачность всего дисплея (до 90 %), чрезвычайно широкий диапазон рабочих температур и долговечность. При использовании такого типа сенсора несущее стекло может достигать толщины 18 мм, что дает возможность делать ударопрочные дисплеи. К тому же сенсор устойчив к непроводящему загрязнению.

Сенсоры на поверхностно-акустических волнах – волнах, распространяющихся на поверхности твердого тела. Сенсор представляет собой стеклянную панель, по углам которой расположены пьезоэлектрические преобразователи. Суть работы такого сенсора в следующем. Пьезоэлектрические датчики генерируют и принимают акустические волны, которые распространяются между датчиками по поверхности дисплея. Если касания нет – электрический сигнал преобразуется в волны, а потом обратно в электрический сигнал. Если произошло касание часть энергии акустической волны поглотится пальцем, а следовательно не дойдет до датчика. Контроллер проанализирует полученный сигнал и посредством алгоритма вычислит место касания.

Достоинства таких сенсоров в том, что используя специальный алгоритм можно определять не только координаты касания, но и силу нажатия – дополнительная информационная составляющая. К тому же конечное устройство отображения (дисплей) имеет очень высокую прозрачность, поскольку на пути света нет полупрозрачных проводящих электродов. Однако сенсоры имеют и ряд недостатков. Во-первых, это очень сложная конструкция, а во-вторых – точности определения координат очень сильно мешают вибрации.

Инфракрасные сенсорные экраны. Принцип их работы основан на использовании координатной сетки из инфракрасных лучей (излучатели и приемники света). Примерно тоже, что и в банковских хранилищах из художественных фильмов про шпионов и грабителей. При касании в определенной точке сенсора прерывается часть лучей, а контроллер по данным от оптических приемников определяет координаты контакта.

Основной недостаток таких сенсоров – очень критичное отношение к чистоте поверхности. Любое загрязнение может привести к полной его неработоспособности. Хотя из-за простоты конструкции этот тип сенсора используется в военных целях, и даже в некоторых мобильных телефонах.

Оптические сенсорные экраны являются логическим продолжением предыдущих. Инфракрасный свет используется в качестве информационной подсветки. Если на поверхности нет сторонних предметов – свет отражается и попадает в фотоприемник. Если произошло касание – часть лучей поглощается, а контроллер определяет координаты контакта.

Недостатком технологии является сложность конструкции в виду необходимости использования дополнительного светочувствительного слоя дисплея. К достоинствам можно отнести возможность достаточно точного определения материала, с помощью которого произведено касание.

Тензометрические и сенсорные экраны DST работают по принципу деформацииповерхностного слоя. Их точность достаточно низкая, но они прекрасно выдерживают механические воздействия, поэтому применяются в банкоматах, билетных автоматах и прочих публичных электронных устройствах.

Индукционные экраны основаны на принципе формирования электромагнитного поля под верхней частью сенсора. При касании специальным пером, меняется характеристика поля, а контроллер в свою очередь вычисляет точные координаты контакта. Применяются в художественных планшетных ПК самого высокого класса, поскольку обеспечивают большую точность определения координат.

Резистивные экраны

Резистивная система представляет собою обычное стекло, покрытое слоем проводника электричества и упругой металлической «пленкой», тоже обладающей токопроводящими свойствами. Между этими двумя слоями при помощи специальных распорок оставляют пустое пространство. А поверхность экрана покрыта материалом, защищающим его от царапин.

Во время работы пользователя с тачскрином, электрический заряд проходит через оба слоя. Каким образом все происходит? Пользователь касается экрана в определенной точке и упругий верхний слой приходит в соприкосновение с проводниковым слоем. Причем именно в этой точке. Затем компьютер определяет координаты точки, которой коснулся пользователь.

Когда координаты уже известны устройству, специальный драйвер переводит прикосновение в известные операционной системе команды. Здесь уместна аналогия с драйвером обычной компьютерной мышки. Он занимается тем же самым: объясняет операционной системе, что именно хотел ей сказать пользователь нажатием кнопки или перемещением манипулятора. С экранами этого типа чаще всего используют специальные стилусы.

Резистивные экраны можно обнаружить в сравнительно немолодых устройствах. Именно таким сенсорным дисплеем был оборудован IBM Simon, древнейший из сознанных нашей цивилизацией смартфонов.

Устройство емкостного экрана. Цифровое настоящее

В тачскринах этой конструкции стеклянная основа покрыта слоем, играющим роль вместилища-накопителя электрического заряда. Своим касанием пользователь высвобождает часть электрического заряда в определенной точке. Это уменьшение определяется микросхемами, расположенными в каждом из углов экрана. Компьютер вычисляет разницу электрических потенциалов между различными частями экрана, и информация о касании во всех подробностях немедленно передается в программу-драйвер тачскрина.

Важным преимуществом емкостных тачскринов является способность этого типа экранов сохранять почти 90 % изначальной яркости дисплея. В экранах резистивного типа сохраняется лишь порядка 75 % изначального света. По этой причине изображения на емкостном экране выглядят значительно более четким, чем на тачскринах резистивной конструкции.

Волновые сенсорные дисплеи. Яркое будущее

На концах осей X и Y координатной сетки стеклянного экрана располагается по преобразователю. Один из них передающий, а второй принимающий. На стеклянной основе располагаются и рефлекторы, «отражающие» электрический сигнал, передаваемый от одного преобразователя к другому.

Преобразователь-приемник точно «знает» состоялось ли нажатие и в какой именно точке оно произошло, поскольку своим касанием пользователь вносит прерывание в акустическую волну. Стекло волнового дисплея лишено металлического покрытия, что позволяет сохранить все 100 % изначального света. Благодаря своей столь приятной особенности, волновой экран является наилучшим выбором для пользователей, работающих в мелкими деталями графики. Ведь и резистивные и емкостные тачскрины не идеальны в плане четкости изображения. Покрытие задерживает свет и искажает картинку.

Некоторые особенности различных тачскринов

Самыми дешевыми и наименее четко передающими картинку сенсорными экранами являются резистивные. Кроме того, они же самые уязвимые. Любой острый предмет может повредить нежную резистивную «пленочку». Волновые тачскрины являются самыми дорогими среди себе подобных. Резистивная конструкция скорее относится к прошлому, волновая — к будущему, а емкостная — к настоящему. Хотя грядущее никому не известно и можно лишь предполагать, что та или иная технология имеет некоторые перспективы.

Для резистивной системы не имеет особого значения, коснулся пользователь экрана резиновым наконечником стилуса или пальцем. Достаточно и того, что два слоя пришли в соприкосновение. Емкостной экран распознает лишь касания токопроводящими предметами. Чаще всего пользователи работают с ними при помощи своих пальцев. В этом отношении экраны волновой конструкции ближе к резистивным. Отдать ей команду можно практически любым предметом, избегая при этом тяжелых и слишком маленьких объектов.

Виды экранов планшетных компьютеров

  • Тачскрины планшетных ПК, которые реагируют на прикосновения пальцев, являются емкостными. Принцип их работы был описан выше. А вот экраны устройств, снабженных стилусами, изготавливаются по иной - индукционной технологии.
  • Основа таких сенсоров — панель с индукционными катушками, на которые подается электрический ток. На поверхности экрана при этом создается электромагнитное поле.
  • При внесении в него объекта с проводящим контуром (стилуса) активность катушек меняется, что и фиксируется специальными датчиками.

Как это работает: сенсорный экран

Принцип работы резистивных сенсорных экранов

Это самый простой тип монитора. Он реагирует на трансформацию силы сопротивления в районе касания определенного предмета и поверхности дисплея. Самая распространенная и элементарная технология включает в свою конструкцию два основных элемента:

  1. Панель-подложку из полиэстера или похожего полимера, толщина которой не превышает нескольких десятков молекул. Прозрачная деталь служит для проведения токовых частиц.
  2. Светопроводящую мембрану из тонкослойного пластика.

Оба слоя покрываются специальным резистивным напылением. Между ними находятся микроскопические шарикообразные изоляторы.

В процессе работы мембрана прогибается, соприкасаясь с подложкой, в результате чего цепь замыкается. На операцию реагирует контроллер с аналогово-цифровым преобразователем, высчитывая величину исходного и текущего сопротивления, а также координаты точки контакта. Подобные устройства быстро показали свои отрицательные стороны, в результате чего инженеры улучшили конструкцию посредством добавления пятого провода.

Использование

Благодаря простейшему принципу работы сенсорного экрана резистивной конфигурации, он эксплуатируется повсеместно. Особенности конструкции:

  • низкая себестоимость;
  • устойчивость к воздействию внешней среды, за исключением отрицательных температур;
  • хорошая реакция на соприкосновение с любым неострым подходящим предметом.

Подобные дисплеи монтируются на терминалы пополнения и перевода денег, банкоматы и прочие устройства, которые изолированы от окружающей среды. Слабая защищенность монитора от повреждений компенсируется наличием защитного пленочного покрытия.

Принцип работы емкостных сенсорных экранов

Этот тип дисплеев функционирует с учетом возможности объектов увеличенной емкости трансформироваться в проводники переменного электротока. Устройство представляет собой стеклянную панель с резистивным напылением. Электроды, размещенные по углам, подают слабое напряжение на проводящую прослойку. Во время соприкосновения наблюдается утечка тока, в случае, если объект обладает большей электрической емкостью, чем экран. В угловых частях фиксируется ток, а информация с индикаторов идет на обработку в контроллер, который и вычисляет район касания.

В первых моделях использовался постоянный ток. Это упрощало конструкцию, однако, давало сбои, если пользователь не имел контакта с поверхностью земли. По надежности указанные девайсы превышают резистивные аналоги примерно в 60 раз (рассчитаны на 200 миллионов нажатий). Уровень прозрачности – 0,9, минимальная рабочая температура – до -15 °C.

Минусы:

  • отсутствие реакции на руку в перчатке и большинство посторонних предметов;
  • покрытие с проводником расположено в верхнем слое, что обуславливает подверженность механическому воздействию;
  • они пригодны для эксплуатации в терминалах, находящихся в закрытых помещениях.

Емкостно-проекционные версии

Принцип работы сенсорного экрана смартфонов некоторых конфигураций основан по этому типу. На внутренней поверхности девайса нанесена электродная сетка, которая при соприкосновении с телом человека образует конденсаторную емкость. После касания дисплея пальцем, датчики и микроконтроллер обрабатывают информацию, расчеты отправляют на основной процессор.

Особенности:

  • указанные конструкции обладают всеми возможностями емкостных сенсоров;
  • они могут оборудоваться пленочным покрытием толщиной до 18 миллиметров, что обеспечивает дополнительную защиту от механического воздействия;
  • загрязнения на труднодоступных токопроводящих частях убираются при помощи программного метода.

Монтируются указанные конфигурации на многие персональные устройства и терминалы, работающие на улице под накрытием. Стоит отметить, что Apple также отдает предпочтение проекционно-емкостным мониторам.

Матричные модификации

Это упрощенные версии резистивной технологии. Мембрана оснащается рядом вертикальных проводников, подложка – горизонтальными аналогами. Принцип работы сенсорного экрана: при касании происходит расчет точки, в которой произошел контакт проводников, полученные сведения отправляются в процессор. Тот, в свою очередь, определяет сигнал управления, после чего устройство реагирует заданным образом, например, выполняет действие, закрепленное за конкретной кнопкой.

Особенности:

  • из-за ограниченного числа проводников наблюдается невысокий показатель точности;
  • цена – самая низкая среди всех сенсоров;
  • функция мультитач реализуется за счет опроса дисплея по точкам.

Указанная модель эксплуатируется исключительно в устаревших приборах, практически не используется в современности по причине появления инновационных решений.

Поверхностно-акустические сигналы

Принцип работы сенсорного экрана телефонов ранних моделей оснащался подобной технологией. Дисплей представляет собой стеклянную панель, в которую внедрены приемники (два штуки) и пьезоэлектрические трансформаторы, размещаемые на противоположных угловых частях.

Из генератора частотный электрический сигнал подается на преобразователи, откуда череда импульсов распространяется с помощью отражателей. Волны улавливаются датчиками, возвращаются на ПЭП, где превращаются снова в электрический ток. Далее информация идет на контроллер, в котором происходит ее анализ.

При касании экрана характеристики волны претерпевают изменения с поглощением части энергии в конкретном месте. На основе этих сведений производится расчет точки и силы прикосновения. Дисплеи этой категории выпускаются с пленкой, толщиной 3 или 6 миллиметров, что позволяет без последствий выдерживать несильный удар рукой.

Недостатки:

  • нарушение работы в условиях вибрации и тряски;
  • неустойчивость к любым загрязнениям;
  • наличие помех из-за акустических сигналов определенной конфигурации;
  • низкая точность делает их непригодными для рисования.

Прочие виды

Устройство и принцип работы сенсорных экранов, которые используются чаще всего, рассмотрен выше. Далее указан перечень дисплеев непопулярных конфигураций:

  1. Оптические мониторы – поддерживают функцию мультитач, включая большие размеры обслуживаемой поверхности.
  2. Инфракрасные модели – покрыты парами фотодиодных светодиодов, реагируют на прикосновение через микроконтроллер.
  3. Индукционные варианты – оснащаются специальной катушкой и сетью чувствительных проводников, используются на дорогих планшетах.
Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 4 чел.
Средний рейтинг: 5 из 5.

принцип работы, технология и история изобретения

Многие люди, особенно среднего и молодого возраста, активно пользуются смартфонами, планшетами и прочими гаджетами с интеллектуальным дисплеем. Однако мало кто из них задумывался о принципе работы сенсорного экрана и их разновидностях. Попробуем разобраться в этом детальней.

История изобретения

Впервые в мире прототип сенсорного устройства был использован Сэмом Харстом, преподавателем из США. Он в 1970 году разработал идею считывания данных с большого количества ленточных самописцев. Автоматизация указанного процесса и стала своеобразным трамплином к созданию сенсорных мониторов, известных как Elotouch. Разработка группы коллег Херста вышла в свет в 1971 году, включала в себя резистивную четырехпроводную технологию по определению точек прикосновения.

Первым компьютером сенсором считается система PLATO IV. Вышла она также в США, в результате специальных исследований, касающихся компьютеризации обучения. Она состояла из блочной панели (256 штук), функционировала по принципу использования сетки инфракрасных потоков.

Описание

Сенсорный дисплей представляет собой электронный элемент, визуализирующий цифровые сведения посредством касательного воздействия к поверхности монитора. Разные виды указанных конструкций реагируют на несколько моментов или один определенный фактор (изменение емкости и сопротивления, термическую разницу, специальную указку).

По принципу работы сенсорные экраны подразделяют следующим образом:

  1. Резистивные версии.
  2. Матричные модели.
  3. Емкостные варианты.
  4. Поверхностно-акустические модификации.
  5. Оптические сенсоры и их разновидности.

Рассмотрим распространенные модели дисплеев указанной категории, область применения, особенности и преимущества.

Принцип работы резистивных сенсорных экранов

Это самый простой тип монитора. Он реагирует на трансформацию силы сопротивления в районе касания определенного предмета и поверхности дисплея. Самая распространенная и элементарная технология включает в свою конструкцию два основных элемента:

  1. Панель-подложку из полиэстера или похожего полимера, толщина которой не превышает нескольких десятков молекул. Прозрачная деталь служит для проведения токовых частиц.
  2. Светопроводящую мембрану из тонкослойного пластика.

Оба слоя покрываются специальным резистивным напылением. Между ними находятся микроскопические шарикообразные изоляторы.

В процессе работы мембрана прогибается, соприкасаясь с подложкой, в результате чего цепь замыкается. На операцию реагирует контроллер с аналогово-цифровым преобразователем, высчитывая величину исходного и текущего сопротивления, а также координаты точки контакта. Подобные устройства быстро показали свои отрицательные стороны, в результате чего инженеры улучшили конструкцию посредством добавления пятого провода.

Использование

Благодаря простейшему принципу работы сенсорного экрана резистивной конфигурации, он эксплуатируется повсеместно. Особенности конструкции:

  • низкая себестоимость;
  • устойчивость к воздействию внешней среды, за исключением отрицательных температур;
  • хорошая реакция на соприкосновение с любым неострым подходящим предметом.

Подобные дисплеи монтируются на терминалы пополнения и перевода денег, банкоматы и прочие устройства, которые изолированы от окружающей среды. Слабая защищенность монитора от повреждений компенсируется наличием защитного пленочного покрытия.

Принцип работы емкостных сенсорных экранов

Этот тип дисплеев функционирует с учетом возможности объектов увеличенной емкости трансформироваться в проводники переменного электротока. Устройство представляет собой стеклянную панель с резистивным напылением. Электроды, размещенные по углам, подают слабое напряжение на проводящую прослойку. Во время соприкосновения наблюдается утечка тока, в случае, если объект обладает большей электрической емкостью, чем экран. В угловых частях фиксируется ток, а информация с индикаторов идет на обработку в контроллер, который и вычисляет район касания.

В первых моделях использовался постоянный ток. Это упрощало конструкцию, однако, давало сбои, если пользователь не имел контакта с поверхностью земли. По надежности указанные девайсы превышают резистивные аналоги примерно в 60 раз (рассчитаны на 200 миллионов нажатий). Уровень прозрачности – 0,9, минимальная рабочая температура – до -15 °C.

Минусы:

  • отсутствие реакции на руку в перчатке и большинство посторонних предметов;
  • покрытие с проводником расположено в верхнем слое, что обуславливает подверженность механическому воздействию;
  • они пригодны для эксплуатации в терминалах, находящихся в закрытых помещениях.

Емкостно-проекционные версии

Принцип работы сенсорного экрана смартфонов некоторых конфигураций основан по этому типу. На внутренней поверхности девайса нанесена электродная сетка, которая при соприкосновении с телом человека образует конденсаторную емкость. После касания дисплея пальцем, датчики и микроконтроллер обрабатывают информацию, расчеты отправляют на основной процессор.

Особенности:

  • указанные конструкции обладают всеми возможностями емкостных сенсоров;
  • они могут оборудоваться пленочным покрытием толщиной до 18 миллиметров, что обеспечивает дополнительную защиту от механического воздействия;
  • загрязнения на труднодоступных токопроводящих частях убираются при помощи программного метода.

Монтируются указанные конфигурации на многие персональные устройства и терминалы, работающие на улице под накрытием. Стоит отметить, что Apple также отдает предпочтение проекционно-емкостным мониторам.

Матричные модификации

Это упрощенные версии резистивной технологии. Мембрана оснащается рядом вертикальных проводников, подложка – горизонтальными аналогами. Принцип работы сенсорного экрана: при касании происходит расчет точки, в которой произошел контакт проводников, полученные сведения отправляются в процессор. Тот, в свою очередь, определяет сигнал управления, после чего устройство реагирует заданным образом, например, выполняет действие, закрепленное за конкретной кнопкой.

Особенности:

  • из-за ограниченного числа проводников наблюдается невысокий показатель точности;
  • цена – самая низкая среди всех сенсоров;
  • функция мультитач реализуется за счет опроса дисплея по точкам.

Указанная модель эксплуатируется исключительно в устаревших приборах, практически не используется в современности по причине появления инновационных решений.

Поверхностно-акустические сигналы

Принцип работы сенсорного экрана телефонов ранних моделей оснащался подобной технологией. Дисплей представляет собой стеклянную панель, в которую внедрены приемники (два штуки) и пьезоэлектрические трансформаторы, размещаемые на противоположных угловых частях.

Из генератора частотный электрический сигнал подается на преобразователи, откуда череда импульсов распространяется с помощью отражателей. Волны улавливаются датчиками, возвращаются на ПЭП, где превращаются снова в электрический ток. Далее информация идет на контроллер, в котором происходит ее анализ.

При касании экрана характеристики волны претерпевают изменения с поглощением части энергии в конкретном месте. На основе этих сведений производится расчет точки и силы прикосновения. Дисплеи этой категории выпускаются с пленкой, толщиной 3 или 6 миллиметров, что позволяет без последствий выдерживать несильный удар рукой.

Недостатки:

  • нарушение работы в условиях вибрации и тряски;
  • неустойчивость к любым загрязнениям;
  • наличие помех из-за акустических сигналов определенной конфигурации;
  • низкая точность делает их непригодными для рисования.

Прочие виды

Устройство и принцип работы сенсорных экранов, которые используются чаще всего, рассмотрен выше. Далее указан перечень дисплеев непопулярных конфигураций:

  1. Оптические мониторы – поддерживают функцию мультитач, включая большие размеры обслуживаемой поверхности.
  2. Инфракрасные модели – покрыты парами фотодиодных светодиодов, реагируют на прикосновение через микроконтроллер.
  3. Индукционные варианты – оснащаются специальной катушкой и сетью чувствительных проводников, используются на дорогих планшетах.

Как видим, есть несколько вариантов сенсорных дисплеев. Выбор всегда остается за потребителем.

Сенсоры | Информаналитика

Расширенный поиск
Расширенный поиск

По группам газов:
кислород горючие газы токсичные газы

По исполнению:
индивидуальные переносные стационарные

По газам:
O2 CO CH4,C3H8,C6H14,H2 Cl2 NH3 H2S CO2 HF NO NO2 O3 SO2 F2 HCl

Что такое оптический датчик? (с иллюстрациями)

Оптический датчик - это устройство, преобразующее световые лучи в электронные сигналы. Подобно фоторезистору, он измеряет физическое количество света и преобразует его в форму, считываемую прибором. Обычно оптический датчик является частью более крупной системы, объединяющей измерительное устройство, источник света и сам датчик. Обычно это связано с электрическим триггером, который реагирует на изменение сигнала в датчике света.

Оптические датчики преобразуют световые лучи в электронные сигналы.

Одной из особенностей оптического датчика является его способность измерять изменения от одного или нескольких световых лучей. Это изменение чаще всего связано с изменением интенсивности света.Когда происходит изменение фазы, световой датчик действует как фотоэлектрический триггер, увеличивая или уменьшая электрический выход, в зависимости от типа датчика.

В детекторах движения используются оптические датчики.

Оптические датчики могут работать как по одноточечному методу, так и по распределению точек. При одноточечном методе для активации датчика требуется единственное изменение фазы. С точки зрения концепции распределения, датчик реагирует на длинную серию датчиков или одну оптоволоконную матрицу.

Другие особенности оптических датчиков включают различие в том, размещены они внутри устройства или снаружи.Внешние преобразователи регистрируют и пропускают необходимое количество света. Они известны как внешние датчики. Внутренние датчики - это датчики, встроенные в оптическое волокно или устройство. Обычно они используются для измерения небольших изменений, таких как изгиб или небольшое изменение направления.

Основное значение для правильного использования оптического датчика состоит в том, что он сохраняет определенные аспекты измеряемых свойств. Он всегда должен оставаться чувствительным к собственности. Точно так же он должен быть нечувствительным к любому другому свойству. Кроме того, он не может повлиять на то, какие измерения обычно проводятся. То есть он не может изменить количество света, влияющего на фотоэлектрические свойства.

Оптические датчики имеют множество применений.Их можно найти во всем, от компьютеров до детекторов движения. Например, когда дверь в полностью затемненную область, такую ​​как внутренняя часть копировального аппарата, открыта, свет попадает на датчик, вызывая повышение электрической производительности. Это вызовет электрический отклик и остановит машину в целях безопасности.

Из-за особенностей фотоэлектрических датчиков регистрирующая головка устройства должна всегда оставаться чистой. Такие вещи, как пыль и материалы, могут мешать правильному приему света, ограничивая успешность выполнения датчиком своей работы. Без надлежащего уровня света светочувствительное устройство не может производить или ограничивать достаточное количество электричества.

Копировальные машины и сканеры полагаются на оптические датчики для работы.

Sensorist - Беспроводные датчики онлайн

Sensorist - Беспроводные датчики онлайн
  1. ✔︎ Простота использования
  2. ✔︎ Всегда на
  3. ✔︎ Пользовательские оповещения
  4. ✔︎ REST API
  1. Мы создаем датчики температуры, влажности, CO₂, обнаружения воды и другие датчики для потребительского и профессионального рынков с готовым программным обеспечением и простой интеграцией.

  2. Датчики являются беспроводными и связываются с нашими серверами через шлюз, подключенный к Интернету. Датчики непрерывно передают свои измерения онлайн.

  3. Наши датчики можно использовать в широком спектре приложений для мониторинга. Мы разрабатываем индивидуальные решения и датчики для конечных клиентов, интеграторов и торговых посредников.

  4. Наши датчики температуры и влажности могут быть дополнены датчиком температуры.Мы - популярный выбор для мониторинга производства и хранения в пищевой промышленности.

  5. Датчики сохраняют свои измерения локально, если у них нет доступа к шлюзу. Когда датчик находится в транспорте, его записанные измерения доставляются по возвращении домой.

  6. Мы можем покрыть большие площади, такие как крупные промышленные комплексы и складские помещения, с несколькими шлюзами, работающими вместе в сети, расширяя радиопокрытие.

Мы создаем датчики температуры, влажности, CO₂, обнаружения воды и другие датчики для потребительского и профессионального рынков с готовым программным обеспечением и простой интеграцией.

... датчик измерения и счета

, оо, оо, оо,

«Мы везде установили ваши датчики»

✐ Peter W, Германия

, оо, оо, оо,

«Проверять приложение каждое утро первым делом»

✐ Søren N, Дания

Беспроводные датчики температуры и влажности.Здесь вы найдете все подробности об оборудовании.

Умные датчики »

Наше программное обеспечение для настольных и мобильных устройств дает вам доступ ко всем вашим измерениям.

Аккуратное программное обеспечение »

Датчики давления MEMS, элементы и решения для упаковки

Оборудованный самыми передовыми инструментами проектирования и передовыми лабораториями, NovaSensor является лидером в разработке, моделировании и производстве датчиков давления для микроэлектромеханических систем (МЭМС).

Линейка датчиков давления NovaSensor включает современные, высокопроизводительные и экономичные сенсорные решения, известные своей точностью, надежностью и размером. Наши решения для измерения давления MEMS включают в себя семейства датчиков для поверхностного монтажа, гибридных и изолированных от среды датчиков, доступных на всех уровнях калибровки от некалиброванных до полностью откалиброванных, аналоговых и цифровых версий с усилением.

Датчики давления


Датчик абсолютного давления

NovaSensor P330W представляет собой пьезорезистивную (PRT) пресс-матрицу, обеспечивающую такую ​​же превосходную стабильность и чувствительность, как и в более крупной матрице, но при чрезвычайно малой занимаемой площади, что делает его идеальным для инвазивных приложений, где малый размер имеет решающее значение.

Комплект для оценки датчика абсолютного катетерного давления NovaSensor P330W предлагает упрощенный способ считывания калиброванного выходного сигнала с матрицы катетера P330B. Комплект состоит из матрицы датчика, припаянной к трехзаходному проводу и подключенной к печатной плате (PCB). Пользователи подключаются к комплекту через разъем JST или провода.

Датчик давления агрессивной среды NovaSensor NPR-101 - это устройство МЭМС на основе силикона, использующее технологию «обратного абсолютного давления», разработанную для воздействия агрессивных сред, что исключает прямой контакт схемы датчика с нанесенной средой.

Датчики давления

NovaSensor NPA для поверхностного монтажа представлены в миниатюрном размере как экономичное решение для приложений, требующих калиброванной производительности. Датчик предназначен для монтажа на печатной плате и поставляется в виде ленты и катушки для упрощения производственных операций.

Датчики низкого давления серии

NovaSensor NPI-19 состоят из изолированных от среды датчиков давления, разработанных для работы в агрессивных средах, при этом обеспечивая выдающуюся чувствительность, линейность и гистерезис кремниевого датчика.

Датчик давления NovaSensor NPI-19 Digital I 2 C включает технологию IsoSensor с интерфейсными протоколами I 2 C, что дает OEM-пользователю лучшее по цене и производительности.

Датчики среднего давления серии

NovaSensor NPI-19 состоят из датчиков давления, управляемых током, изолированных от среды, в которых используется самая современная технология IsoSensor.Они разработаны для работы в агрессивных средах, сохраняя при этом выдающуюся чувствительность, линейность и гистерезис кремниевого датчика.

Серия NovaSensor NPP-301 включает кремниевые датчики давления в корпусах для поверхностного монтажа.

Датчики среднего давления серии NovaSensor NPC-410 - это твердотельные датчики давления, которые обеспечивают экономичное решение для приложений, требующих долговременной стабильности и большого объема.

Серия твердотельных датчиков среднего давления NovaSensor NPH обеспечивает надежность при низкой стоимости и небольшом размере. Они доступны в версиях для манометрического, абсолютного и дифференциального давления.

Твердотельные датчики низкого давления серии

NovaSensor NPH состоят из микросхемы кремниевого датчика на интегральной схеме, размещенной в стандартном электрическом корпусе TO-8, который устанавливается на печатную плату.Пользователь может предоставить стандартную схему преобразования сигнала для усиления выходного сигнала 100 мВ. Датчик совместим с большинством некоррозионных газов и сухим воздухом. Толстопленочная резисторная сеть с лазерной подгонкой на гибридной керамической подложке обеспечивает температурную компенсацию.

Серия датчиков NovaSensor NPI-12, изолированных от среды из нержавеющей стали, представляет собой экономичное решение для приложений, которые обнаруживают засорение трубок и работу насоса.

Серия NovaSensor NPI-15 токовых датчиков высокого давления с изоляцией от среды спроектирована для работы в агрессивных средах и при этом обеспечивает выдающуюся чувствительность, линейность и гистерезис кремниевого датчика. Они включают в себя новейшую технологию IsoSensor, которая дает OEM-пользователям лучшее по цене и производительности.

Датчики среднего давления серии NovaSensor NPC-1220 представляют собой твердотельные датчики давления, которые обеспечивают экономичное решение для приложений, требующих калиброванной производительности в широком диапазоне температур.

Датчики низкого / среднего давления NovaSensor серии NPC-1210 представляют собой экономичное решение для приложений, требующих калиброванной производительности в широком диапазоне температур.

Одноразовые медицинские датчики давления серии NovaSensor NPC-100 специально разработаны для использования в одноразовых медицинских устройствах.

Одноразовые медицинские датчики давления NovaSensor серии NPC-120 специально разработаны для использования в одноразовых медицинских устройствах.

NovaSensor серии FMA Датчики ограничения фильтрации воздуха (FAR) с высокой точностью измеряют потерю давления в различных устройствах фильтрации воздуха с использованием высокоточной пьезорезистивной технологии NPA. ..

Серия NovaSensor NPI-15VC датчиков высокого давления с компенсацией напряжения и изоляцией от среды предлагает характеристики наших датчиков с компенсацией тока с удобством использования источника напряжения. Они предназначены для работы в агрессивных средах и при этом обладают выдающейся чувствительностью, линейностью и гистерезисом кремниевых датчиков.

Матрица датчика давления


Матрица датчика давления

NovaSensor P330B Piezoresistive (PRT) обеспечивает такую ​​же превосходную стабильность и чувствительность, как и более крупные микросхемы, но занимает чрезвычайно мало места для инвазивных применений, где малый размер имеет решающее значение.Он обладает превосходной точностью измерения, что идеально подходит для требовательных приложений с ограниченными размерными профилями, таких как медицинские катетеры и пакеты IC.

NovaSensor P2701 - высокочувствительный датчик низкого давления. Его можно использовать в широком диапазоне давлений с долговременной стабильностью и воспроизводимостью.

Миниатюрный кристалл датчика низкого давления NovaSensor P2705 использует четыре пьезорезистора, объединенных в мостовую схему Уитстона.При возбуждении постоянным напряжением кристалл P2705 выдает дифференциальный выходной сигнал в милливольтах, прямо пропорциональный приложенному давлению. Матрица датчика P2705, доступная в качестве манометра, также отличается высокой чувствительностью, отличной перегрузочной способностью и небольшим температурным гистерезисом в широком диапазоне температур.

Матрица датчика абсолютного давления на задней стороне NovaSensor P1905 представляет собой матрицу пьезорезистивного датчика, предназначенную для измерения абсолютного давления в агрессивных (агрессивных) средах.

Матрица датчика абсолютного давления серии P330 NovaSensor или пьезорезистивная матрица давления обеспечивают такую ​​же превосходную стабильность и чувствительность, как и в более крупных микросхемах, но при чрезвычайно малой занимаемой площади для инвазивных приложений, где малый размер имеет решающее значение.

Матрица МЭМС-датчика среднего и высокого давления NovaSensor P883 использует четыре пьезорезистора, объединенных в мостовую схему Уитстона.При возбуждении постоянным напряжением или постоянным током кристалл P883 выдает дифференциальный выходной сигнал в милливольтах, прямо пропорциональный приложенному давлению. Доступный в виде манометрического (дифференциального) или абсолютного, P883 также отличается высокой чувствительностью, превосходной перегрузочной способностью и небольшим температурным гистерезисом в широком диапазоне температур.

Матрица датчика низкого давления NovaSensor P1300 - это высоконадежные твердотельные датчики давления, представленные в миниатюре 2.Матрица 7 мм x 3,2 мм

Матрица среднего кремниевого датчика давления NovaSensor P111 - это пьезорезистивные датчики давления, представленные в миниатюрной матрице размером 0,10 x 0,12 дюйма (2,7 x 3,2 мм).

Матрица кремниевого датчика абсолютного давления медицинского кремния NovaSensor P165

- это матрица пьезорезистивного датчика давления, представленная в миниатюрной матрице 1150 x 675 мм, которая достаточно мала для трех французских катетеров. Небольшой размер стал возможным благодаря запатентованному NovaSensor процессу Silicon Fusion Bonding (SFB). При возбуждении источником переменного или постоянного напряжения P165 выдает выходной сигнал в мВ, который пропорционален входному давлению. NovaSensor P165 имеет конструкцию полумоста, где внешние резисторы необходимы для завершения полной мостовой конфигурации.

Медицинская силиконовая пресс-форма NovaSensor P562 представляет собой пьезорезистивный датчик давления, специально разработанный для медицинских приложений.Низкие погрешности линейности, низкий входной и выходной импеданс делают P562 отраслевым стандартом для одноразовой матрицы датчика давления.

Матрица датчика давления с высоким содержанием кремния

NovaSensor P122 - это пьезорезистивные датчики давления, представленные в миниатюрной матрице размером 0,10 x 0,10 дюйма (2,5 x 2,5 мм). При возбуждении 1,0 мА P122 выдает выходной сигнал в милливольтах, который пропорционален входному давлению. Благодаря процессу SenStable® от NovaSensor P122 обеспечивает долгосрочную стабильность и превосходную повторяемость.

Матрица датчика среднего давления NovaSensor P112 - это высоконадежный твердотельный датчик давления, доступный в абсолютной, дифференциальной и манометрической версиях.

Матрица датчика давления медицинского кремниевого манометра NovaSensor P162 представляет собой пьезорезистивную матрицу датчика давления, предлагаемую в миниатюрной матрице 1150 x 725 мм, которая достаточно мала для трех французских катетеров.

Кристалл кремниевого датчика давления низкого давления NovaSensor P1302 представляет собой высокочувствительный кремниевый пьезорезистивный кристалл датчика давления, который хорошо подходит для измерения низкого давления.

NovaSensor P1301 Матрица кремниевого датчика давления низкого давления представляет собой пьезорезистивный чувствительный элемент размером 2,7 мм x3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
