Сенсорное реле. Сенсорные реле: виды, принцип работы, преимущества и недостатки

alexxlabРазное
Что такое сенсорное реле и как оно работает. Какие бывают виды сенсорных реле. Преимущества и недостатки сенсорных реле по сравнению с механическими. Как выбрать и установить сенсорное реле своими руками.

Содержание

Что такое сенсорное реле и как оно работает

Сенсорное реле — это электронное устройство, которое срабатывает при прикосновении или приближении к сенсорной поверхности. В отличие от механических реле, сенсорные не имеют подвижных частей. Как работает сенсорное реле.

  • Сенсор регистрирует прикосновение или приближение.
  • Сигнал от сенсора усиливается электронной схемой.
  • Усиленный сигнал активирует силовую часть — электронный ключ или электромагнитное реле.
  • Происходит коммутация электрической цепи.

Сенсорные реле могут работать в импульсном или триггерном режиме. В импульсном режиме реле срабатывает только на время прикосновения. В триггерном режиме одно касание включает реле, второе — выключает.

Виды сенсорных реле

Существует несколько основных типов сенсорных реле:


1. Емкостные сенсорные реле

Принцип работы основан на изменении электрической емкости сенсора при прикосновении. Емкостные реле наиболее распространены из-за простоты конструкции.

2. Индуктивные сенсорные реле

Срабатывают при изменении индуктивности катушки датчика. Применяются для бесконтактного управления.

3. Оптические сенсорные реле

Используют инфракрасный датчик для регистрации приближения объекта. Не требуют прикосновения для срабатывания.

4. Пьезоэлектрические сенсорные реле

Работают на основе пьезоэффекта. Реагируют на силу нажатия на сенсорную поверхность.

Преимущества сенсорных реле

Сенсорные реле имеют ряд преимуществ по сравнению с механическими:

  • Отсутствие подвижных частей повышает надежность и долговечность.
  • Полная герметичность конструкции.
  • Бесшумность срабатывания.
  • Возможность установки за непроводящими материалами.
  • Современный дизайн и эстетичный внешний вид.
  • Простота в уходе и эксплуатации.

Недостатки сенсорных реле

К недостаткам сенсорных реле можно отнести:


  • Более высокую стоимость по сравнению с механическими аналогами.
  • Чувствительность к электромагнитным помехам.
  • Возможность ложных срабатываний.
  • Необходимость постоянного питания электронной схемы.

Области применения сенсорных реле

Сенсорные реле широко используются в различных сферах:

  • Системы «умный дом» для управления освещением и электроприборами.
  • Бытовая техника — кухонные плиты, микроволновые печи, стиральные машины.
  • Промышленная автоматика.
  • Системы контроля доступа.
  • Торговые автоматы.
  • Медицинское оборудование.

Как выбрать сенсорное реле

При выборе сенсорного реле следует учитывать следующие параметры:

  • Тип сенсора (емкостной, оптический и т.д.)
  • Коммутируемое напряжение и ток.
  • Режим работы (импульсный или триггерный).
  • Чувствительность и дальность срабатывания.
  • Наличие защиты от ложных срабатываний.
  • Условия эксплуатации (температура, влажность).

Схема простого сенсорного реле своими руками

Рассмотрим схему простого сенсорного реле на основе микросхемы NE555:

«`text +9V | R1 | C1 | E1 —||—+—+—+ | | | R2 | | 2 -+—+ 7 -+ | 6 -+ | | NE555 | | 4 -+ | 8 -+ | | 3 -+—+—> к нагрузке 1 -+ | | | === === — — Компоненты: R1 = 1 МОм R2 = 10 кОм C1 = 100 нФ E1 — сенсорная пластина «`

Принцип работы схемы:


  1. При прикосновении к сенсорной пластине E1 происходит заряд конденсатора C1.
  2. Напряжение на входе 2 микросхемы NE555 падает ниже порогового уровня.
  3. Выход 3 микросхемы переключается в высокое состояние, активируя нагрузку.
  4. После отпускания сенсора конденсатор C1 разряжается через R1.
  5. Когда напряжение на входе 2 превысит пороговый уровень, выход 3 вернется в низкое состояние.

Монтаж и установка сенсорного реле

При монтаже сенсорного реле своими руками необходимо соблюдать следующие правила:

  • Использовать качественные компоненты и припой.
  • Обеспечить надежную изоляцию всех соединений.
  • Разместить сенсорную пластину на непроводящей поверхности.
  • Защитить схему от влаги и пыли.
  • Предусмотреть теплоотвод для силовых элементов.

Для установки готового сенсорного реле:

  1. Отключите питание электрической сети.
  2. Подключите входные провода реле к сети питания.
  3. Подключите выходные провода реле к нагрузке.
  4. Надежно закрепите корпус реле.
  5. Проверьте правильность всех соединений.
  6. Включите питание и протестируйте работу реле.

Меры безопасности при работе с сенсорными реле

При эксплуатации сенсорных реле следует соблюдать следующие меры безопасности:


  • Не превышать максимально допустимые значения напряжения и тока.
  • Обеспечить надежное заземление корпуса устройства.
  • Не устанавливать реле во влажных помещениях без соответствующей защиты.
  • Регулярно проверять состояние изоляции проводов и контактов.
  • При обнаружении неисправности немедленно отключить устройство от сети.

Перспективы развития сенсорных реле

Технологии сенсорных реле продолжают развиваться. Основные направления совершенствования:

  • Повышение чувствительности и точности срабатывания.
  • Улучшение защиты от ложных срабатываний.
  • Интеграция с системами «умный дом» и IoT.
  • Миниатюризация конструкции.
  • Снижение энергопотребления.
  • Расширение функциональных возможностей.

Сенсорные реле становятся все более распространенными в быту и промышленности. Их применение позволяет повысить удобство управления электроприборами и автоматизировать многие процессы.

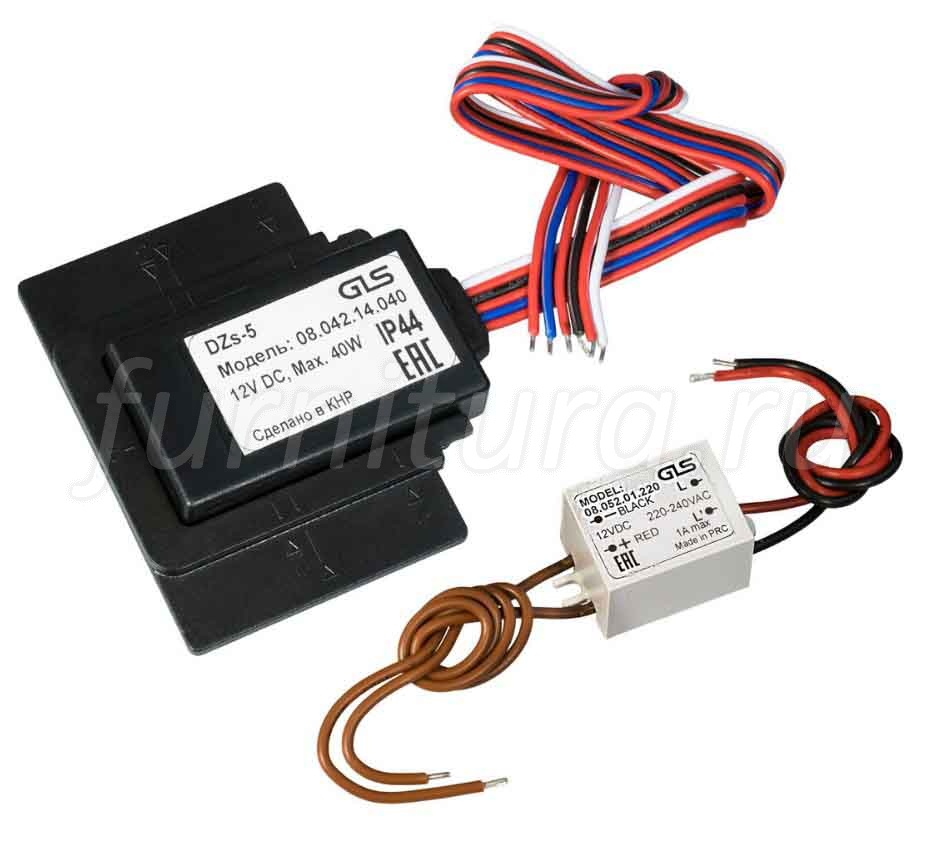

Комплект сенсорный выключатель DZs-5 + реле-выключатель + обогреватель для зеркала (антизапотеватель)

Комплект включает в себя:

— сенсорный выключатель DZs-5

— реле-выключатель

— обогреватель (антизапотеватель) для зеркала 30 Вт

Предлагаем Вашему вниманию комплект обогревателя за зеркало (антизапотеватель) с двухкнопочным сенсорным выключателем, который позволяет также управлять общей подсветкой мебели или зеркала.

Современный двухкнопочный сенсорный выключатель DZs-5 за зеркало, входящий в комплект, отвечает современным высоким требованиям комфорта и эстетики. Две кнопки включения дают свободу выбора вариантов подключаемой нагрузки и позволяют сделать свое уникальное оформление зеркала. Например, помимо включения/выключения света, можно управлять обогревом зеркала или дополнительной подсветкой.

Использование реле-выключателя позволяет не только управлять нагрузками, превосходящими по мощности возможности зеркального сенсора, максимальная мощность нагрузки на который 40Вт, но и различными устройствами с рабочим напряжением вплоть до сетевого 220В.

Самоклеящийся обогреватель зеркала подключается к выключателю через реле, которое также входит в комплект.

Обратите внимание на то, что емкостные датчики очень чувствительны к конструктиву источника питания. Перед покупкой обязательно проконсультируйтесь с нашим менеджером! Менеджер подберет Вам источник питания, который

гарантированно будет совместим с выбранным Вами датчиком.
Неправильный выбор источника питания чреват выходом из строя датчика (это негарантийный случай).

Внимание! Перед подключением внимательно изучите предоставленные схемы

Комплект модель 19.143.35.838

Совместимость с источниками питания

Источник питанияСовместимость с Dzs-5
ШтрихкодМодельМощность, Вт
G1293306. 122.02.0066да
G1293706.122.03.006.44
6		да
G1339806.112.49.0066да
G1620906.122.88.0066да
G1490606.122.65.01010да
G1293906.162.06.012.4412да
G1302106.142.07.01212да
G1281006.132.09.01515да
G1293506.122.08.01515да
G1339706.122.50.01515да
G1393606. 122.57.01515 да
G1396106.122.51.01515да
G1396306.162.53.01515да
G1396406.122.54.02018да
G1117306.112.10.02420да
G1706106.132.02.02020да
G1535106.182.84.02424да
G1051106.112.42.03030да
G1370606.122.49.03030да
G1503606.162.82.03030да
G1706206.132.03.03030да
G1449706. 122.64.04035да
G1488106.152.66.04035нет
G1242106.112.13.03636—
G1281206.112.12.0.3636да
G1702206.152.04.03636—
G1671806.162.02.040.6740да
G1671906.162.03.040.6740да
G1706306.132.04.04040да

Сенсорный выключатель своими руками: как сделать, особенности, инструкция

Одним из вопросов коммуникации между устройствами и человеком всегда был способ ее осуществления. В современных реалиях разработаны такие виды взаимодействия, как голосовое, световое или радио управление. Ведутся исследования ментальных интерфейсов (систем контроля биотоками).

Но до сих пор основными приборами отдачи команд технике служат клавиши, тумблеры и выключатели. Особенно в таких простых системах, от которых требуется только подача или прекращение течения тока. Хотя и в этих, казалось бы, элементарных устройствах управления достигнут определенный прогресс, имя которому – сенсорные выключатели.

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы. Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя. Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль. Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

  1. Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
  2. Легкость применения – приведение в действие не требует никаких физических усилий.
  3. Бесшумность и мгновенная реакция на команду от пользователя.
  4. Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.
Внешний вид одного из производимых промышленностью сенсорных выключателей
  1. Долговечность, обеспечиваемая отсутствием механических элементов.
  2. В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
  3. Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Инструкция по сборке сенсорного выключателя на триггере

Одна из относительно несложных конструкций, использующих индукционный датчик в виде металлической, медной или алюминиевой пластины, расположенной на корпусе устройства и соединенной с общей схемой. На плане она обозначена, как E1.

Далее сигнал от датчика через высокоомный резистор поступает на вход полевого транзистора VT1, который уже усиливает его и перенаправляет в триггер DD1. Связка резистор – транзистор на входе дополнительно обеспечивает меры безопасности, изолируя сенсор от общего напряжения платы.

Наилучшим вариантом в представленной схеме будет использование серии поливеков КП501Б, и R1 на 2МОм.
Схема индукционного сенсорного выключателя, с использованием триггера

Триггер – такой элемент схемы, который меняет свое состояние в зависимости от подаваемого сигнала на вводе. То есть при разовом пике на входе он станет или постоянно выдавать ток на выходе или прекратит это делать в зависимости от своего предыдущего режима. В представленной схеме используется достаточно распространенная марка триггеров R5617M2.

Электронный ключ, управляющий силовым модулем, состоит из тиристора VS1 (T112-10) и открывающего его, работающего усилителем сигнала от триггера, транзистора VT2 (КТ940А).

Инструкция по сборке сенсорного выключателя с инфракрасным датчиком

Более интересная схема сенсорного выключателя света представлена простой конструкцией на основе датчика HF1 (SFH506-38). Срабатывание устройства происходит, когда отраженное от руки или иного предмета инфракрасное излучение от светодиода HL1 попадает на поверхность чувствительного элемента. Притрагиваться к нему в этом случае не обязательно, достаточно поднести отражающий предмет или часть тела поближе к рядом расположенной паре элементов из излучателя и приемника. Схема бесконтактного инфракрасного включателя света

В контролирующей части цепи используется микросхема К561ТМ2, в составе которой два D-триггера. Первый, обозначенный, как DDR1.1, применяется в качестве основы мультивибратора с частотой импульсов на выходе 35…40кГц. Подстройка диапазона выполняется выбором характеристик резисторов R1 и R2. Эти сигналы, через ограничивающий ток R3, подаются на инфракрасный светодиод HL1. Излучение которого, отражаясь, попадает на HF1, в свою очередь ток от датчика, в случае срабатывания, через R5 заряжает конденсатор C4.

Эта связка выдает импульс на вход 3 триггера DDR1.2, переключая его логическое состояние на выходе 2, которое и открывает или закрывает через усиливающий транзистор VT1 (KT940A) тиристор VS1 (КУ201Л), управляющий подачей тока на лампу HL1. Один из вариантов сенсорного выключателя на инфракрасных лучах

Своеобразный фильтр, уменьшающий шанс ложного срабатывания схемы, представлен комбинацией элементов R6 и C3, которые вводят определенную задержку на реакцию выключателя при получении сигнала от датчика.

Инструкция по сборке сенсорного выключателя на транзисторах и реле

Одним из наиболее простых сенсорных выключателей на 220В для изготовления своими руками считается схема с использованием реле. В основе она – простой усилитель, на двух транзисторах VT1 и VT2 серии КТ315Б, сигнала с индукционного датчика, проходящего через разделительный конденсатор С1. В зависимости от состояния самого реле K1, происходит или разрыв подачи напряжения на него же, или возобновление питания.

Для устройства необходимо предусмотреть подачу постоянного напряжения 9В на плату, через внешний блок питания или дополнительную, понижающую цепь с использованием диодного моста и трансформатора. Сенсорный выключатель с использованием реле

Схемы подключения разных сенсорных выключателей

Подключить устройство управления в разрыв сети освещения или подачи тока потребителям достаточно просто, это практически ничем не отличается от монтажа обычного выключателя.

Обычно на задней стороне выключателя находятся 4 контакта, каждый из которых помечен, в зависимости от приходящих и отходящих проводников подключения. Признанным стандартом для многих производителей идет размещение слева на право – ноль(N), выводной потребителю (L1-load), вводной фазы (L1-in) и терминал сопряжения (Com). Последний зачастую соединяют перемычкой с питающим проводом.

В случае объединения нескольких выключателей в одном корпусе соответственно добавляются выводные контуры L2-load, L3-load и так далее, в зависимости от количества коммутируемых линий. Существуют также выключатели без подачи отдельного ноль на схему, с использованием электрической развязки общего провода через клиентское устройство. Сенсорный выключатель без нулевого провода

Видео по теме

SensMod X7 — сенсорное реле блокировки двигателя с полностью срытой установкой

Блокировка по движению автомобиля

Мониторинг трёх осей позволяет зафиксировать любое движение автомобиля, что не даст ему уехать.

Блокировка автомобиля при начале движения, sensmod

При попытке угона, когда автомобиль покинет исходное положение, произойдёт блокировка двигателя. Это создаст дополнительную панику и привлечёт внимание окружающих. Вряд ли злодей будет разбираться и искать причину блокировки если автомобиль не на своём месте, в такой неловкой ситуации через минуту автомобиль покидают и убегают…

Защита от нападения

SensMod защитит в следующих ситуациях: Если у Вас заберут или украдут ключи, если следом за Вами подсядут в машину, если Вы вышли на минутку обмести снег или протереть стёкла или что-то положить в багажник пока машина прогревается. Безопаснее вводить пин-код непосредственно перед поездкой.

Предусмотрена возможность ввода быстрой комбинации при возникновении угрозы.

Интеллектуальный режим SensMorse-2

Собственная разработка системы распознавания пин кода SensMorse-2 позволяет различать 2 степени длительности нажатия, что напоминает код Морзе или музыкальный ритм (более 1 000 000 000 комбинаций).

Такой пин-код практически невозможно подобрать и при этом его удобно вводить сенсорной кнопкой, идеальное сочетание простоты и надёжности.

Защита от диагностирования

Блокировка двигателя выполняется на несколько секунд, после чего заблокированное соединение восстанавливается. Используя диагностические приборы при попытке угона невозможно выявить в каком месте выполнена блокировка.



Блокировка разъёма OBD-II

Защита OBD-2 с помощью SensMod

Защита диагностического разъёма это вынужденная мера в современных автомобилях, является неотъемлемой частью противоугонной системы.

После ввода пин-кода разъем OBD-II начинает работать в штатном режиме.



Блокировка 3 цепей двигателя

Модуль может выполнить блокировку 3 цепей двигателя одновременно: 1 силовую цепь с током до 10 ампер и 2 сигнальные цепи с током до 2 ампер. Сигнальные цепи подходят для блокировки датчиков двигателя, что существенно повышает устойчивость автомобиля к угону.

Управление замком капота

Электрозамок капота защита подкапотного пространства, одно из самых важных направлений в комплексной защите от угона. Модуль управляет электромагнитным замком капота или несколькими замками подключенными параллельно. При вводе пин-кода открывает капот и после выключения зажигания через 20 секунд закрывает капот, при этом выполняется контроль положения крышки капота.

Простое сенсорное реле на NE555

Данная схема способна управлять реле на 12 вольт посредством прикосновения руки к датчику (сенсору). Схема сенсорного реле достаточно простая и недорогая. В ее основе лежит классический таймер NE555, работающий в моностабильном режиме.

HILDA — электрическая дрель

Многофункциональный электрический инструмент способн…

Подключив сенсор к металлической дверной ручке, устройство может быть адекватной и эффективной защитой вашей лаборатории, вашей комнаты или даже ваших ящиков. При прикосновении злоумышленника к ручке раздастся звук сирены, подключенной к реле, что заставит его отказаться от любопытства.

Более забавная идея — использовать в качестве простой охранной системы цели, которую предпочитают «ночные хищники», — холодильника. Как только кто-нибудь дотронется до ручки холодильника, сирена заставит его отказаться от «перекуса». И мы уверены, что вы найдете еще много поводов и идей использования данной конструкции.

Кто-то может сказать, что представленная здесь схема «банальна», но уж точно нельзя сказать, что ей не хватает оригинальности. Мы считаем, что это подходящий проект, который может вызвать интерес к радиоэлектронике у тех, кто еще не собирал какие-либо электронные устройства своими руками.

Принципиальная схема

Для питания схемы нам понадобится классическая «Крона» на 9 вольт или блок питания на 12 вольт. В этом проекте таймер NE555 работает в моностабильном режиме, поэтому его выход (контакт 3) остается неактивным (логический 0) до тех пор, пока напряжение на контакте 2 не упадет до менее 1/3 напряжения питания. В этот момент таймер переходит в активное состояние (включается) на время T, которое определяется формулой:

Т = 1,1 х (R2 + R3) х С2

Напряжение на контакте 2 падает до нуля, если кто-то коснется сенсора, подключенного к подстроечному резистору R1. При прикосновении к сенсору начинается разряд конденсатора C2 через резистор R1. Сигнал с вывода 3 таймера поступает на базу транзистора T1, который, в свою очередь, включает катушку реле.

Светодиод (DL1) подключен параллельно катушке реле, и он загорается при включении реле. Диод DS1 предназначен для защиты транзистора от обратного напряжения, индуцируемого во время переключения реле.

Настройка

Установите положение подстроечных резисторов (R1 и R2) их в среднее положение. Подайте питание. Пока вы не прикасаетесь к сенсору, подключенному к подстроечному резистору R1, ничего не произойдет, но как только вы прикоснетесь к нему, сработает реле и загорится светодиод.

Через определенное время, которое можно отрегулировать подстроечным резистором R2, реле вернется в исходное состояние. Подстроечный резистор R1 отвечает за чувствительность контура.

Список компонентов:

  • R1 = 1МОм
  • R2 = 220K
  • R3 = 10K
  • R4, R5 = 1К
  • C1 = 10 мкФ / 16 В
  • C2 = 4,7 нФ
  • C3 = 100 мкФ / 16 В
  • C4 = 100 нФ
  • DS1 = 1N4148
  • DL1 = светодиод
  • IC1 = NE555
  • T1 = BC107
Скачать рисунок платы (40,3 KiB, скачано: 55)

Паяльный фен YIHUA 8858

Обновленная версия, мощность: 600 Вт, расход воздуха: 240 л/час…

Радиосхемы.

— Сенсорное реле времени

Сенсорное реле времени

категория

Простые радиосхемы начинающим

материалы в категории

А. БУТОВ, с. Курба Ярославской обл.
Радио, 2002 год, № 9

С помощью такого реле можно включить маломощную нагрузку, скажем, малогабаритный радиоприемник, на определенное время. По окончании этого времени нагрузка будет обесточена.

Схема сенсорного реле времени

При касании пальцем сенсорных пластин Е1 и Е2 конденсатор С1 быстро заряжается до напряжения, близкого к напряжению батареи питания. На затворе транзистора VT2 оно ограничивается величиной 6…7 В с помощью транзистора VT1, включенного как микромощный стабилитрон. Транзистор VT2 открывается, на нагрузку, параллельно которой включен свето-диод HL1 с резистором R1, подается напряжение питания. Светодиод зажигается.

В это время напряжение между стоком и истоком транзистора VT2 не превышает 80 мВ, поэтому транзистор VT3 закрыт.

Далее конденсатор постепенно разряжается через резистор R1 и сопротивления утечки транзисторов. По мере разрядки конденсатора напряжение на затворе транзистора VT2 уменьшается, а между стоком и истоком его — увеличивается. Как только оно возрастет примерно до 1,5 В, начнет открываться транзистор VT3. Скорость разрядки конденсатора через этот транзистор и резистор R3 возрастает лавинообразно, и транзистор VT2 резко закрывается. Напряжение на нагрузке пропадает. Продолжительность выдержки реле зависит в основном от емкости конденсатора.

Если необходимо обесточить нагрузку до окончания выдержки, касаются пальцем сенсорных пластин ЕЗ, Е4. В результате конденсатор быстро разрядится и транзистор VT2 окажется закрытым. Чувствительность реле времени при касании пластин Е1, Е2 зависит от сопротивления резистора R3.

В устройстве могут быть использованы резисторы МЛТ, МТ, С2-23, конденсатор серий К10-17, К73-15, К73-17, полевые транзисторы К501 с буквенными индексами А—В либо заменяющие их ключи КР1014КТ1, КР1064КТ1, биполярный — любой из серии КТ315 Светодиод — серии КИПД21 с буквенными индексами К—П либо другой с повышенной яркостью.

С указанной на схеме емкостью конденсатора выдержка времени составляет примерно 2 мин, с конденсатором емкостью 0,01 мкФ — 10 мин, емкостью 0,022 мкФ — 40 мин. В зависимости от используемых транзисторов выдержка может отличаться от этих значений, поэтому нужную продолжительность ее установите подбором конденсатора. Подбором же резистора R3 добейтесь такой чувствительности устройства, при которой оно срабатывает от легкого касания пальцем сенсорных пластин Е1, Е2. Если при проверке устройства напряжение между стоком и истоком открытого транзистора VT2 превысит 50 мВ, подключите параллельно ему 1—3 таких же транзистора.

Реле времени может быть встроено в любую конструкцию либо собрано в отдельном корпусе в виде приставки. В любом варианте цепи питания нагрузки соединяют с зажимами Х1, Х2, а детали HL1, R2 можно отключить. Реле питается от источника конструкции напряжением 4…10 В. Но, в принципе, допустимо подавать на него напряжение более 10, но менее 40 В. В таком варианте между стоком транзистора VT2 и затвором VT3 необходимо включить резистор сопротивлением 1. ..10 МОм, а к выводам затвора и истока VT3 подпаять маломощный биполярный транзистор, как это сделано для VT2. Причем транзистор VT3 желательно подобрать с возможно меньшим пороговым напряжением затвор—исток.

Возможно, вы пожелаете встроить реле в мультиметр. Тогда нужно заменить сенсорные пластины малогабаритными кнопками, конденсатор установить оксидный с малым током утечки и емкостью 1…100 мкФ, параллельно ему подключить резистор сопротивлением 10… 100 МОм, например, типа СЗ-14, а также впаять резистор R3 сопротивлением 4,7 кОм.

Реле напряжения RBUZ SR1 сенсорное (Белый индикатор)

Название:

Артикул:

Текст:

Выберите категорию:
Все НОВИНКИ АВР Автоматический ввод резервного питания Акустические выключатели Амперметры (Указатели тока) Блок защиты и устранения мерцания светодиодных и энергосберегающих ламп Блоки энергосберегающие Блоки плавного пуска Вольтметры (Указатели напряжения) Датчики движения Датчики звука Датчики протечки » Аквасторож » Датчики протечки Диммеры (светорегуляторы) » Для светодиодов » Для любых типов ламп » Для ламп накаливания и галогеновых ламп Дистанционные выключатели » Пульты НооЛайт (nooLite) Индикаторы Контакторы Ограничители мощности Переключатели фаз Регистратор электрических процессов Реле защиты бытовой техники Реле импульсные (бистабильные) Реле времени Реле контроля изоляции Реле контроля уровня Реле контроля фаз Реле напряжения » Однофазные реле напряжения (220В) »» для защиты всего дома »» розеточного типа »» удлинители »» многофункциональные »» для работы с контактором » Трехфазные реле напряжения (380В) Реле промежуточные электромагнитные Реле тока Реле тепловые Реле светочувствительные (фотореле) Реле светочувствительные гермокорпус (светореле) » С плавным пуском для ламп накаливания и галогеновых ламп ФБ-1М, ФБ-3М, ФБ-7 » Аналоговые контактные ФБ-5, ФБ-8, ФБ-16 » Постоянного тока » Бесконтактные ФБ-2,ФБ-2М,ФБ-13,ФБ-14 » Цифровые контактные ФБ-5М, ФБ-9 » Морозоустойчивые ФБ-11, ФБ-11М, ФБ-15 » С встроенным реле времени ФБ-4, ФБ-4М » Трехфазные ФБ-6, ФБ-6М » Инверсионные (обратного действия) Платы фотореле Фотосенсоры (фотодатчики) Светильники ЖКХ » Светодиодные светильники SIMA » Светильники для ЖКХ »» Фотоакустичекие (с датчиком звука и света) »» С встроенным датчиком движения »» Сумеречные, с встроенным фотореле »» С хлопковым выключателем »» С функцией имитации присутствия »» Светодиодные без датчиков »» Светодиодные на 12 и 24 Вольт » Светодиодные модули 220 Вольт Светоконтроллеры » Для ламп накаливания » Для высоковольтных светодиодов » Для низковольтных светодиодов » Рубин Контроллеры Счетчики » Счетчики моточасов, продукции, реза Таймеры Тепловые пушки Терморегуляторы,реле температуры УМНЫЙ ДОМ » Ноолайт (NooLite) Система беспроводного радиоуправления »» Что такое Ноолайт (NooLite) »» Пульты Ноолайт (nooLite) »»» Стационарные сенсорные пульты »»» Стационарные кнопочные пульты »»» Встраиваемые, совместимые с любым выключателем »»» Пульты-брелоки »» Силовые блоки Ноолайт (nooLite) »»» Универсальные »»»» Монтаж на плоскость »»»» Монтаж на DIN-рейку »»» Встраиваемые »»» Многоканальные »»» С обратной связью »»» Уличные »»» Для LED-лент »»» Розеточные »» Наборы Умный дом за 1 час, Наборы Проходной выключатель без проводов »» Управление со смартфона (планшета) »»» Ethernet-шлюз PR1132 Ноотехника Ноолайт »»» Контроллер PRF-64 »» Беспроводные датчики Ноотехника Ноолайт »» Адаптеры Ноолайт (nooLite) »» Модули Ноолайт »» API » Умные розетки »» Умные розетки управления нагрузкой Устройства учета и управления Устройства защиты двигателей Хлопковые выключатели Электроника для авто » Автоконтроллеры

Новинка:

Вседанет

Спецпредложение:

Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

1ch DC 12V сенсорное реле задержки таймера плата для, для,|Реле|

Упаковочный лист(Пожалуйста, выберите модуль, который вам нужен при покупке)

1 шт. реле задержки или1 шт., инфракрасный датчикИли1 шт. RАдара Сенсор

Описание:



1 Рабочее напряжение: 12 В постоянного тока



2 рабочих тока: 7-8 мА, 64 мА



3 режима работы: Delay_1 (секунды), без блокировки (мгновенный), синхронизация, самоблокировка (тумблер),Delay_2 (минуты)



Интерфейс выходная мощность 4 5 В/50 мА, интерфейс управления датчиком (триггер высокого уровня), интерфейс управления переключателем (триггер низкого уровня)



5 размеров: 52*30*18 мм



6 Вес: 18 граммов



7 Максимальная нагрузка: 20A/14VDC, 20A/125VAC

Функция Описание:



1 Описание контакта



VIN: мощность на входе положительная

GND: отрицательное входное напряжение

NC: реле, как правило, закрыто

COM: Common реле

NO: реле, обычное открытие

Vo : 5 В/50 мА выходная мощность положительная, мощность датчика

D: интерфейс управления датчиком (триггер высокого уровня)

G : 5 В/50 мА выходная мощность отрицательная

T: интерфейс управления переключением (низкий уровень триггера)



2 выбора режима



Открытие реле: COM подключен, но не отключен NC

Реле Закрыто: COM отключен, но NC подключен COM.

3 Вход управления

Схема проводки, 1 переключатель управления (низкий уровень триггера)

Схема проводки, 2 переключателя сенсорного управления (высокий уровень триггера)

Поддерживает следующие (но не ограниченные) датчики переключения:



RCWL-0516 микроволновый радар Датчик

HC-SR505 инфракрасный датчик

SW-420 датчик вибрации

Светочувствительный датчик

Датчик пламени

MQ-2 датчик дыма

Датчик микрофона

Сенсорный датчик

Герконовый переключатель датчика



Схема подключения:

В чем разница между датчиками и реле?

У кого-то, далекого от темы, может возникнуть вопрос: чем отличается датчик от реле? Ответим на этот вопрос. Сенсор и реле принципиально разные вещи. Если датчик по существу является средством измерения, средство переключения реле. Как видите, разница довольно существенная и в целом принципиальная.

Датчик

Задача датчика — выдать сигнал, указывающий на текущие измерения. При этом информация, поступающая с датчика, передается для обработки, преобразования или хранения в удобном виде, но недоступна для наблюдателя или самого оборудования.

Датчики

бывают электронными или механическими, они обычно служат для измерения любой физической величины и преобразования ее в другую физическую величину, удобную для оборудования или персонала. Например, значение измеренной температуры (термопара) или магнитной индукции (датчик Холла) можно преобразовать в определенное напряжение или ток.

Датчики, широко используемые в различных научных исследованиях для проверки настроек, телеметрии и контроля качества в различных тестах.

Автоматизированная система управления и система, в которой необходимо получить информацию о размерах, немыслимы без датчиков: система управления процессами или устройствами, система управления и сигнализация.

Такие величины, как скорость, давление, смещение, температура, напряжение, расход, концентрация, ток и частота, преобразованные в оптические, электрические или пневматические сигналы, удобные для измерения, преобразования, регистрации, передачи и хранения информации о текущем состоянии система или объект контроля или управления.

Электронный датчик, например, состоит из датчика и преобразователя, основными характеристиками которого являются диапазон измерения, чувствительность и точность.

Исторически датчики неразрывно связаны с измерительной аппаратурой и методами измерения в целом: барометры, термометры, спидометры, расходомеры и т. Д.

Термин «датчик» представляет собой общее понятие, которое было усилено в связи с распространением систем автоматического управления, где датчик является частью логической цепочки: датчик, устройство управления, исполнительный орган, объект управления.

Реле

Реле

— это, по сути, ключ, электронный или соленоид, предназначенный для переключения, размыкания и замыкания электрической цепи в ответ на входной сигнал реле. Это входное воздействие может быть как электрическим, так и неэлектрическим.

Когда вы говорите «реле», обычно имеется в виду соленоид, который представляет собой устройство, размыкающее или замыкающее контакты во время подачи напряжения на катушку реле, которое генерирует в обмотке ток, который, в свою очередь, создает магнитное поле, приводящее к механическому реле движения (притяжения) ферромагнитного якоря.

Якорь соединен с механическими контактами и перемещается вместе с ними, что приводит к короткому замыканию или разрыву внешней цепи. Раньше были широко распространены специальные реле, используемые в качестве переключателя поворотников в автомобилях.

Основными частями соленоида во все времена были и остаются: электромагнит, якорь и переключатель. Электромагнит представляет собой катушку реле, намотанную на ферромагнитное ярмо. Якорь действует как пластина из магнитного материала, он посредством толкателей воздействует на контакты.

Термином «реле» обычно называют различные устройства, переключающие контакты в ответ на изменение некоторой входной переменной, не обязательно электрической.

Итак, есть «термовыключатель», реагирующий на изменение температуры, «фотопереключатель», реагирующий на уровень освещенности, «акустические реле», реагирующие на звук. Фактически это датчики, которые подключены к реле и взаимодействуют с ними по определенному алгоритму.

Слово «реле», иногда называемое таймерами, например «таймер», таймер связан в цепи с любым устройством и включает / выключает его через интервалы времени, отсчитываемые электронным таймером, который только отправляет входной сигнал на реле для его работа.

Например, внутренний вентилятор работает несколько минут, затем отключается и снова включается через несколько минут. Можно сказать, что таймер управляет действием реле.

Есть на рынке и класс полупроводниковых переключателей, называемых твердотельными реле. Эти устройства работают аналогично соленоидному реле, подается входной сигнал и устройство переключает рабочую цепь.

Светочувствительный релейный модуль LDR 12В

Описание

Светочувствительный релейный модуль LDR 12 В может автоматически управлять нагрузкой, например ночным охранным светом, в зависимости от уровня внешней освещенности.

В ПАКЕТЕ:
  • Светочувствительный релейный модуль LDR, 12 В с датчиком LDR

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СВЕТОВОГО МОДУЛЯ РЕЛЕ LDR, 12В:
  • Автоматически управляет реле в зависимости от силы света
  • Включенный датчик LDR (светозависимый резистор) на 10-дюймовом проводе обнаруживает видимый свет
  • Регулируемая уставка уровня освещенности
  • Управляет нагрузкой 115/230 В переменного тока при 10 А
  • Управляет нагрузкой 0-15 В постоянного тока при 10 А
  • Оба NO (нормально разомкнутые) и NC (нормально замкнутые) контакты
  • Светодиодный индикатор при включении реле
  • Работа от сети 12 В

Это автономный модуль переключения, который включает / отключает реле на основе обнаружения видимого света. Просто добавьте мощность 12 В и подключите нагрузку, которой вы хотите управлять, затем отрегулируйте потенциометр, чтобы установить уровень яркости, при котором вы хотите, чтобы реле переключалось между ВКЛ / ВЫКЛ.

Этот тип модуля может использоваться для таких приложений, как автоматическое включение света, когда окружающая яркость опускается ниже заданного уровня, как это может быть в случае внешнего фонаря безопасности или ночника. Он также может обнаруживать пламя при определенных условиях.

Датчик LDR прикреплен к 10-дюймовому проводу для удаленного монтажа.При желании провод можно соединить, чтобы увеличить его длину.

Теория работы

Датчик освещенности на модуле представляет собой светочувствительный резистор (LDR).

Точка срабатывания уровня яркости для срабатывания реле может быть отрегулирована с помощью потенциометра на модуле. Поворот горшка CW увеличивает точку срабатывания яркости.

Когда яркость опускается ниже значения точки срабатывания, микросхема компаратора напряжения LM393 включает реле, и оно включает . Синий светодиод горит, когда реле находится под напряжением.

Когда яркость превышает заданное значение, реле переключается обратно ВЫКЛ. .

Реле имеет как NO (нормально разомкнутый), так и NC (нормально замкнутый) контакты, поэтому модуль можно использовать для подачи питания на нагрузку, когда яркость превышает значение точки срабатывания или когда она опускается ниже этого уровня.

Обратный диод включен в модуль параллельно катушке реле для безопасного шунтирования тока, когда катушка реле обесточена.Модуль также имеет диод защиты от обратной полярности на входе питания 12 В.

Соединения модулей

МОЩНОСТЬ

Для работы модуля требуется питание 12 В и заземление. При подаче питания на модуль загорается красный светодиод. Когда реле обесточено, оно потребляет примерно 10 мА. При подаче напряжения модуль потребляет около 40 мА от вывода Vcc.

Винтовые клеммы 1 x 2 (силовые соединения)

  • Vcc = Подключить к источнику питания 12 В
  • GND = Подключить к заземлению источника питания 12 В
НАГРУЗКА

Выход реле рассчитан на переключение до 30 В постоянного тока при 10 А или до 250 В переменного тока при токе до 10 А ( См. Наши примечания ниже ).

Выход типа SPDT с клеммой NO (нормально открытый) и клеммой NC (нормально закрытый) относительно клеммы COM . Когда реле обесточено (синий светодиод не горит), соединение NO-COM разомкнуто, а соединение NC-COM закорочено. Когда реле находится под напряжением (синий светодиод горит), соединение NO — COM закорочено, а соединение NC-COM разомкнуто.

Винтовой зажим 1 x 3 (подключения нагрузки)

  • Верх = Нормально разомкнутый контакт реле — К этой клемме подключена нагрузка, если она должна включиться, когда реле находится под напряжением.
  • Центр = Общее соединение — Подключается к источнику питания переменного или постоянного тока для нагрузки, которая контролируется.
  • Нижняя часть = Нормально замкнутый контакт реле — К этой клемме подключена нагрузка, если она должна включиться, когда реле обесточено.

РЕЗУЛЬТАТЫ НАШИХ ОЦЕНКИ:

Это хорошие недорогие модули, которые будут работать во многих приложениях и позволят вам управлять устройствами на основе считывания света без необходимости использования микроконтроллера.Просто подключите питание 12 В и нагрузку, и все готово.

Обнаружение работает в довольно широком диапазоне интенсивности света. Потенциометр обеспечивает относительную, а не абсолютную настройку, поэтому установка точки срабатывания потребует некоторого количества проб и ошибок. Расположение светового датчика также влияет на настройку.

Мы считаем, что номинальный ток реле по постоянному току слишком высок. При напряжении постоянного тока выше примерно 15 В контакты могут стать немного липкими.Рекомендуем использовать его для коммутации постоянного напряжения не более 15 В.

В нашем тестировании реле показали хорошие результаты с переменным током. Чтобы проверить верхний предел, мы использовали его для включения нагревателя мощностью 1500 Вт, который потребляет около 12,5 А, и реле справилось с этим без каких-либо проблем.

Для тестирования устройства подключите его к 12 В. Направляя датчик LDR на источник света, отрегулируйте горшок так, чтобы синий светодиод просто погас. Экранирование LDR от света должно привести к включению синего светодиода и слышному щелчку реле при его переключении.

ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:
  • Проверено
  • Работа датчика / реле LDR подтверждена
  • Переупакован в высококачественный герметичный пакет ESD для безопасного хранения.

Примечания:

  1. Нет

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Vcc 12 В при 40 мА
Рейтинг контактов DC 15 В при 10 А (рекомендуется макс.)
115VAC 10A
250 В переменного тока 10A
Размеры Д x Ш x В (печатная плата) 53 x 31 x 20 мм (2. 09 x 1,2 x 0,79 дюйма)

Датчик приближения

: моменты, которые следует учитывать при подключении к реле | FAQ | Сингапур

Основное содержание

Вопрос

Какие вопросы следует учитывать при подключении реле к датчикам приближения?

Состояние подключения не подходит, и его вряд ли удастся объединить, когда реле подключено в качестве нагрузки датчика приближения.

Оцените, нужно ли подключать его, исходя из состояния ВКЛ / ВЫКЛ реле и электрических характеристик датчика.

Состояние реле включено: V L ≧ V ON

Пожалуйста, подтвердите, что вышеупомянутое условие ВКЛ выполнено после расчета VL по приведенной выше формуле.

Состояние реле выключено: I R ≦ I OFF

Какой ток выключения реле?

Ток отключения не предусмотрен номиналом реле.

Рассчитайте по следующей формуле.

Ток выключения = Номинальный ток реле (мА) × Напряжение сброса реле (%) × 0,8

(0,8 — коэффициент вариации реле)

Состояние по диапазону управляющего выхода датчика

Номинальный ток реле (мА) ＞ Минимум управляющего выхода датчика приближения (мА)

Поскольку ток, достаточный для работы датчика приближения, не подается, когда номинальный ток реле ниже минимального значения управляющего выхода датчика приближения, он не работает нормально.

ENV-TR — Датчик температуры с реле

  • Глобально уникальный 64-битный серийный номер.
  • Обновляет данные о температуре каждые 2 секунды.
  • Сквозной разъем для простого последовательного подключения датчиков.
    • Светодиод
  • может управляться независимо или изменяться в зависимости от состояния тревоги.
  • Дополнительное фиксирующее реле может управляться независимо или изменяться в зависимости от состояния тревоги.
  • Поддерживает команду условного поиска с условиями, определяемыми пользователем.
  • Использует протокол связи 1-Wire.
  • Совместим со всеми мастерами шины 1-Wire EDS и Maxim.
  • Применения включают термостатические регуляторы, промышленные системы, потребительские товары, термометры или любые термочувствительные системы.

Датчик температуры EDS с реле , OW-ENV-TR, предлагает инновационный способ легко контролировать и контролировать температуру в помещениях. Датчик для настенного монтажа оснащен высокоточным датчиком температуры, а также светодиодом, поддержкой условного поиска и сквозным соединением 1-Wire.Вместе эти функции предлагают эффективную и гибкую систему для мониторинга уровня температуры в одном или нескольких местах в здании.

Датчик был специально разработан для облегчения связи. Любой универсальный хост-адаптер 1-Wire * должен иметь возможность считывать данные с датчика.

Поддержка условного поиска позволяет хост-адаптеру 1-Wire быстро определять состояние аварийного сигнала по многочисленным параметрам; а светодиод и дополнительное реле с фиксацией могут быть настроены для работы различными способами, в том числе:

  • Активируется, когда встречается параметр аварийной сигнализации, и деактивируется, когда байт аварийной сигнализации очищается.
  • Активируется при обнаружении параметра аварийной сигнализации и деактивируется, когда показания возвращаются в нормальный диапазон.
  • Управляется независимо от состояния тревоги.

Время срабатывания светодиода и дополнительного реле очень быстрое; датчики могут реагировать соответствующим образом (активировать вентилятор / сигнальную сирену и т. д.) даже до того, как приложение мониторинга узнает о срабатывании сигнализации. Поскольку функции сигнализации датчика температуры EDS могут работать независимо от хост-адаптера 1-Wire, датчик можно использовать как автономный термостат.

Часть#:
  • OW-ENV-TR — Температура / реле

* Протестированные модели включают HA7Net, OW-SERVER, HA2, HA3, HA4B, HA5, HA7E, HA7S, DS9490R #, DS9097U и LinkUSB ™.

Датчик воды с релейным контактом
