Что такое сервомотор и как он работает. Какие бывают типы сервомоторов. Где применяются сервоприводы в промышленности и робототехнике. Как правильно подобрать сервомотор для конкретной задачи. На что обратить внимание при выборе сервопривода.

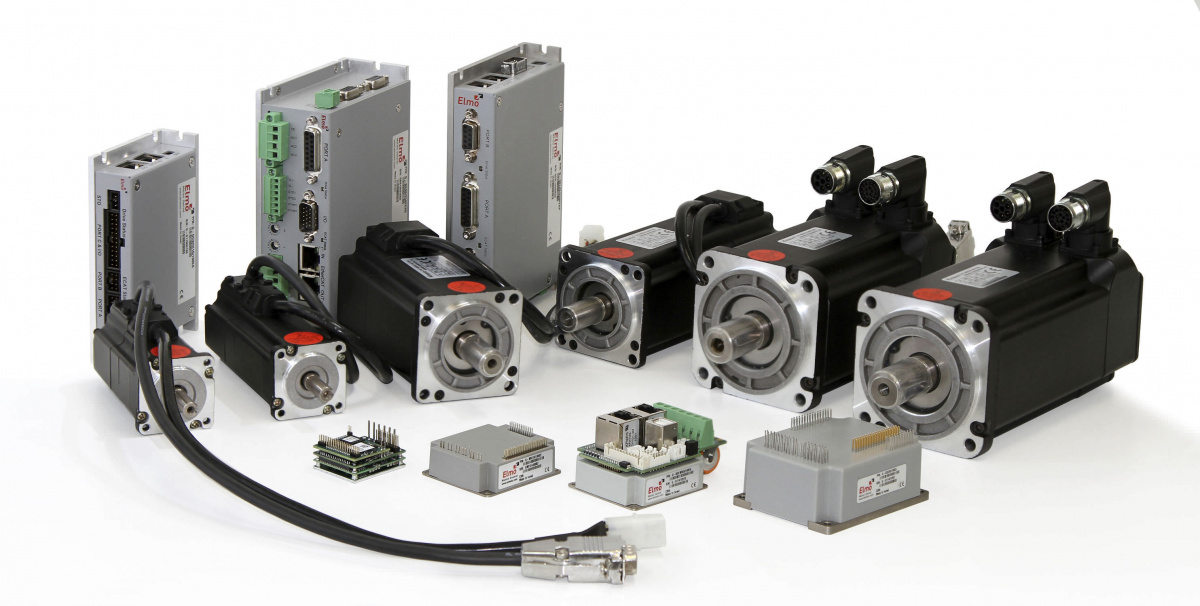

Что такое сервомотор и его основные компоненты
Сервомотор — это электромеханическое устройство, обеспечивающее точное управление положением, скоростью и ускорением исполнительного механизма. В отличие от обычных двигателей, сервомотор работает в замкнутой системе с обратной связью, что позволяет ему точно отслеживать заданные параметры движения.
Основные компоненты сервомотора включают:
- Электродвигатель (как правило, бесщеточный)
- Датчик обратной связи (энкодер)
- Контроллер (сервоусилитель)
- Редуктор (опционально)
Принцип работы сервомотора заключается в следующем:
- Контроллер получает команду на перемещение
- Двигатель начинает вращаться
- Датчик отслеживает текущее положение/скорость
- Контроллер сравнивает фактические параметры с заданными
- При необходимости вносятся корректировки в работу двигателя
Такая система позволяет добиться высокой точности и быстродействия сервопривода.
Основные типы сервомоторов
Существует несколько основных типов сервомоторов, различающихся по конструкции и принципу действия:
Сервомоторы постоянного тока (DC)
Используют коллекторные двигатели постоянного тока. Преимущества: простота конструкции, низкая стоимость. Недостатки: наличие щеточно-коллекторного узла, требующего обслуживания.
Бесщеточные сервомоторы переменного тока (AC)
Наиболее распространенный тип в промышленности. Отличаются высокой надежностью, большим ресурсом, отсутствием искрения. Могут развивать высокую мощность.
Линейные сервомоторы
Обеспечивают прямолинейное перемещение без использования передач. Имеют высокое быстродействие и точность позиционирования. Применяются в станках с ЧПУ, координатных устройствах.
Моментные сервомоторы
Специальная конструкция с высоким крутящим моментом на низких оборотах. Используются для прямого привода без редуктора.
Ключевые характеристики сервомоторов
При выборе сервомотора необходимо учитывать следующие основные параметры:
- Номинальная мощность (Вт)
- Номинальный и пиковый крутящий момент (Нм)
- Номинальная и максимальная скорость (об/мин)
- Момент инерции ротора (кг*м²)
- Разрешение энкодера (имп/об)
- Точность позиционирования (угл.сек)
- Полоса пропускания (Гц)
Важно правильно подобрать сервомотор по мощности и моменту инерции под конкретную задачу. Недостаточная мощность приведет к перегреву, а слишком большая — к излишним затратам.
Применение сервомоторов в промышленности и робототехнике
Сервомоторы нашли широкое применение в различных отраслях промышленности и техники:
- Станки с ЧПУ (приводы подач и главного движения)
- Промышленные роботы и манипуляторы
- Упаковочное и этикетировочное оборудование
- Печатные машины
- Текстильное оборудование
- Медицинская техника
- Аэрокосмическая отрасль
В робототехнике сервомоторы используются для управления суставами и захватными устройствами роботов. Они обеспечивают точные и быстрые движения, необходимые для выполнения сложных манипуляций.
Преимущества использования сервомоторов
Применение сервомоторов дает ряд существенных преимуществ по сравнению с обычными двигателями:
- Высокая точность позиционирования (до долей угловой секунды)
- Широкий диапазон регулирования скорости (1:5000 и более)
- Высокое быстродействие (время реакции менее 1 мс)
- Возможность работы в режиме удержания позиции под нагрузкой
- Высокий КПД и низкое энергопотребление
- Компактные размеры при высокой удельной мощности
Эти свойства делают сервомоторы незаменимыми в задачах, требующих прецизионного управления движением.
Как правильно подобрать сервомотор
Выбор оптимального сервомотора для конкретной задачи требует учета многих факторов:
- Рассчитайте требуемые моменты и скорости для вашего механизма
- Определите необходимую точность позиционирования
- Учтите условия эксплуатации (температура, влажность, вибрации)
- Выберите тип сервомотора (AC, DC, линейный и т.д.)
- Подберите мощность с запасом 20-30% от расчетной
- Проверьте соотношение моментов инерции нагрузки и ротора
- Выберите подходящий тип обратной связи (энкодер, резольвер)
Правильный выбор сервомотора обеспечит оптимальную работу вашей системы и поможет избежать проблем в будущем.
Тенденции развития сервомоторов
Современные тенденции в области сервоприводов направлены на:
- Повышение удельной мощности и КПД
- Улучшение динамических характеристик
- Интеграцию интеллектуальных функций
- Развитие сетевых технологий управления
- Снижение стоимости при сохранении качества
Одно из перспективных направлений — разработка сервомоторов прямого привода, исключающих необходимость в редукторе. Это позволяет повысить точность и снизить люфты в системе.
Заключение
Сервомоторы являются ключевым элементом современных систем автоматизации и робототехники. Их способность обеспечивать прецизионное управление движением открывает широкие возможности для создания высокоэффективного оборудования в различных отраслях промышленности. При грамотном выборе и настройке сервопривода можно добиться впечатляющих результатов в плане производительности и качества работы механизмов.
