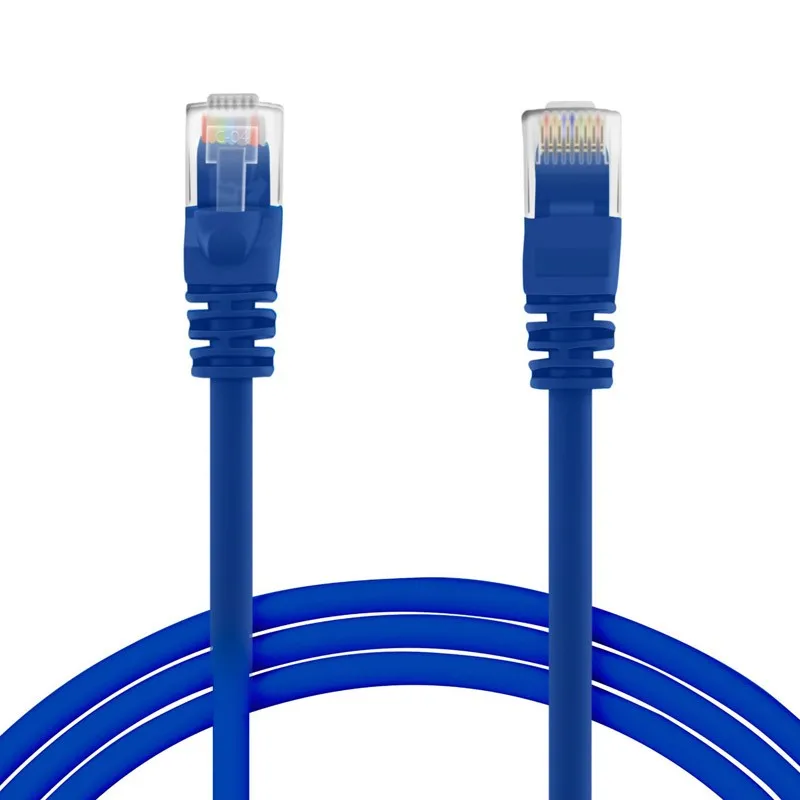

Как называется кабель для подключения к интернету?

Когда неопытный человек сталкивается с необходимостью обустройства локальной сети, даже если эта сеть будет домашней и объединять всего несколько компьютеров, у него возникает очень много вопросов. Одним из первых наверняка будет: «Какой кабель для интернета выбрать?» Давайте разберемся, какие разновидности данного элемента существуют, чем они различаются, в чем их минусы и плюсы. Ответы на все вопросы позволят не только иметь представление о том, как создать локальную сеть, но и помогут разобраться в создании более крупных сетей. А также в некоторых нюансах структурированных кабельных систем и их построения.

Содержание

Кабель для интернета: виды
Какие жилы бывают?
Омедненный
Медь или кабель, частично омедненный?
Категория кабеля
Чем отличается тип категории 5е от изделий с 6 категорией?
Тип экранирования
Типы экранированных кабелей
Экран на кабеле. Зачем это нужно?
Сетевые кабели для компьютера: типы и подключение
Типы кабелей: коаксиальный
Витая пара
Оптоволокно
Эволюция кабельной инфраструктуры
Как подключить витую пару
Нюансы обжима
Обжим и тип соединения
Высокотехнологичная экономия
Перекрестное соединение на гигабитной скорости
Как правильно обжимать кабель
Какой кабель для интернета лучше
Подключение интернета, проводка для интернета | Полезные статьи — Кабель.РФ
Как обжать сетевой кабель LAN своими руками
Схемы опрессовки витой пары.
Подробная инструкция по обжиму коннектора RJ-45.

Кабель для интернета: виды

Существует много характеристик, которые отличают интернет-кабель. Однако не стоит заострять свое внимание на всех, нам понадобятся лишь несколько. Разберемся, какие жилы предусмотрены у конкретного изделия, также узнаем, что такое категория кабеля и какие бывают способы экранирования.

Какие жилы бывают?

Для сетевых кабелей в настоящее время существует несколько исполнений жилы. Это деталь, состоящая полностью из меди, и элемент, покрытый медью. Естественно, что полностью медный кабель предпочтительней для подсоединения компьютера к сети интернет. Но все зависит от требований, предъявляемых к будущей системе. Если планируется сделать большую локально-вычислительную сеть, с расстоянием между отдельными точками до нескольких десятков метров, то выбор лучше остановить на медных вариантах. Если стоит задача просто соединить компьютер с розеткой или каким-нибудь коммутационным оборудованием, то можно остановиться на типе с омедненными жилами. На таких несущественных расстояниях данный кабель слабо отличается по характеристикам от медного. Зато цена у них разнится сильно. Разберемся, что собой представляет кабель, покрытый слоем меди, и какой кабель для интернета лучше.

Омедненный

Что являет собой данный элемент? Так называемая омедненка представляет собой кабель для интернета из композитных материалов. Сердцевина жилы его исполняется из недорогого металла, обладающего меньшей проводимостью. Внешнее покрытие выполняется из меди. Исходя из того что электрический ток протекает по поверхности детали, которая выполнена из меди, потери будут минимальными.

На рынке электротехнической продукции можно отыскать несколько разновидностей омедненного сетевого кабеля. Copper Clad Steel (сокращенно CCS) – омедненный проводник из стали (англ.), Copper Clad Aluminum (CCA) – омедненный проводник из алюминия (англ.). Судя по названию, можно заметить, что отличаются они материалом, из которого сделана сердцевина жил. У CCS это стальной проводник, а у CCA – алюминий. Вариант кабеля с ССА сердцевинами жил почти ничем не отличается при монтаже от медного. В то же время проводник со стальными жилами может плохо взаимодействовать с ножами коммутационного оборудования в серверной.

Еще одна характеристика, по которой выбирается кабель для интернета, – это его эластичность. Стоит отметить, что сталь не такая эластичная, как алюминий. Поэтому при монтаже таких кабелей могут возникнуть надломы. Вполне может возникнуть такая ситуация, что при прокладывании детали на большое расстояние одна из жил переломится где-нибудь посередине трассы, и получится, что все труды насмарку. Также плохо поддаются такие кабели обжимке, профессионалы отказались от применения данного кабеля, поэтому и мы не будем далее рассматривать его в качестве претендента на использование в нашей локальной сети.

Медь или кабель, частично омедненный?

Какой нужен кабель для интернета, как отмечалось выше, будет зависеть от того, насколько большая сеть. На приличных по размеру расстояниях разница между вариантом с медными жилами и полностью медным несущественна. Однако в тех случаях, когда кабель CCA используется в сетях с расстояниями более пятидесяти метров, возникают проблемы в работе некоторого сетевого оборудования. На расстояние в сотни метров такой провод не сможет передать информацию. Почему это происходит? Все дело в проводимости. Ведь сопротивление алюминия гораздо больше сопротивления меди. Поэтому на выходе мощность тока получается меньше, чем требуется оборудованию. Поэтому два устройства, связываемые этим кабелем, попросту не замечают друг друга. Вывод: если средства позволяют, стоит выбрать медь. Такой кабель для интернета не создаст проблем в монтаже и качественно передаст сигнал.

Категория кабеля

Неопытный человек, увидев в магазине ценник с надписью «Кабель UTP пятой категории» наверняка не поймет, что значат все эти символы. Попробуем разобраться, что значит UTP и что означает категория 5е.

Unshielded twisted pair (сокращенно UTP) — аббревиатура, которой обозначается кабель для интернета — витая пара неэкранированная (англ.). Сетевой проводник имеет несколько категорий. Что это такое? По-простому метод исполнения: сечение жилы, тип разделяющего материала, шаг скрутки. Самой популярной категорией в нашей стране является категория 5е, ведь почти сто процентов всех сетей построены на кабелях этой категории.

Чем отличается тип категории 5е от изделий с 6 категорией?

Все просто: в деталях шестой категории шаг, с которым скручивают жилы, больше, толще и сечение проводников. Все это необходимо для того, чтобы сохранить целостность сигнала в широких полосах и сделать лучше некоторые характеристики (переходное затухание). Категория 6 предназначена для работы на частоте 250 МГц, элемент с более низкой категорией работает на 100.

Существует также категория 6е. Она меньше подвержена таким факторам, как шумы и температура. Кабельные линии нередко прокладываются в местах с резкими перепадами температур, за потолочное пространство, подпольное, кабельные лотки. Температура сильно влияет на потери сигнала.

По существу, сетевого кабеля с категорией 5е более чем достаточно для организации крупной локальной сети. Тем более что поставщики интернет-связи используют именно эту категорию, и разницы в монтаже между категориями 5е и 6 нет.

Тип экранирования

Сетевой кабель для монтажа кабельных систем может быть экранированным — Foiled twisted pair (сокращенно FTP) – витая пара из фольги или обычного исполнения (UTP).

Типы экранированных кабелей

Экранированные сетевые элементы подразделяются на следующие типы:

• FTP – кабели с общим экраном, выполненным из фольги.

• F2TP – с общим двойным экраном из фольги.

• S/FTP – отдельные жилы экранированы фольгой, а внешний экран представляет собой медную сетку.

• STP – отдельные жилы и весь провод защищены фольгой.

• U/STP – каждая из жил защищена фольгой.

• SF/UTP – кабели, имеющие два экрана из медной оплетки и фольги.

Таким образом, можно сказать, что самым защищенным от помех является SF/UTP. Хотя в основном достаточно применения кабеля FTP или F2TP.

Экран на кабеле. Зачем это нужно?

Ответ на этот вопрос кроется в определении места прокладки. Если он прокладывается рядом с силовыми кабелями до 380 вольт, сечением 4 кв. мм, то однозначно требуется экранирование типа FTP. Ведь силовые кабели — это источники электромагнитных помех, и кабель для интернета наружный должен уметь противостоять этим вредным факторам. Когда он располагается с силовыми элементами более высокого напряжения сечением 8 квадратных миллиметров, то лучше всего предусмотреть кабель F2TP.

Бывают случаи, когда проводники укладываются неподалеку от высоковольтных кабелей (то есть 1000 вольт и выше). Помимо того что силовые и слаботочные кабели должны прокладываться врозь, также необходимо выбрать сетевые кабели SF/UTP. Такие ситуации обычно исключаются ввиду определенных правил электромонтажа, однако все же иногда случаются.

Также стоит осветить вопрос о том, как подключить интернет-кабель экранированного исполнения. Обычно используются экранированные коннекторы, отличающиеся от стандартных металлической частью. Для того чтобы подключить сетевой кабель, экранированный и стандартного исполнения, к оборудованию, понадобятся следующие вещи. Сам коннектор и обжимной инструмент. Для начала необходимо убрать внешнюю оболочку кабеля, оставив жилы необходимой длины. Сделать это можно с помощью обжимного инструмента. Затем жилы расплетаются попарно по цветам согласно схеме, которая соответствует чертежу на коммутационном оборудовании. После этого с помощью обжимного инструмента коннектор обжимается на кабеле, при этом ножи его врезаются в жилы кабеля.

Итак, мы рассмотрели, как можно собственноручно проложить электрокабели у себя в доме. Как видите, данную операцию вполне реально выполнить и самому. Но при этом не стоит забывать о бдительности и безопасности. Ведь большинство возгораний жилых помещений происходит именно из-за несоблюдения техники укладки электрической проводки. Также не стоит экономить на толщине кабеля, тем более что количество потребителей тока в современных домах в 2-3 раза выше, чем во времена СССР.

Сетевые кабели для компьютера: типы и подключение

Кабели, используемые для выстраивания инфраструктуры компьютерных сетей, выпускаются в широком спектре разновидностей. В числе самых популярных — коаксиальный, витая пара, а также оптоволокно. Какова специфика каждого из них? Каковы особенности монтажа самого распространенного — витой пары?

Типы кабелей: коаксиальный

В числе самых исторически ранних типов кабелей, используемых в сетевых подключениях, — коаксиальный. По толщине ему примерно соответствует сетевой кабель питания для компьютера, рассчитанный на работу с розеткой на 220 В.

Структура коаксиальной конструкции такова: в самой середине — металлический проводник, окутан он толстой, чаще всего пластиковой изоляцией. Поверх нее — оплетка из меди или алюминия. Наружный слой — изолирующая оболочка.

Соединение сетевого кабеля рассматриваемого типа может осуществляться посредством:

Рассмотрим их специфику подробнее.

BNC-коннектор предполагает размещение на концах кабеля, используется для соединения с T- либо баррел-коннекторами. BNC-терминатор используется как изолирующий барьер, препятствующий движению сигнала по кабелю. Корректное функционирование сети без этого элемента в ряде случаев неосуществимо. Подключение через сетевой кабель коаксиального типа предполагает использование двух терминаторов, один из которых требует заземления. BNC-T-коннектор задействуется для соединения ПК с основной магистралью. В его структуре присутствует три слота. Первый подключается к разъему сетевой карты компьютера, с помощью двух других осуществляется соединение разных концов магистрали. Еще один тип разъема для коаксиального кабеля — BNC-баррел. Он используется для того, чтобы соединить разные концы магистрали, либо для увеличения радиуса компьютерной сети.

В числе полезных особенностей коаксиальных конструкций — нет проблем с решением вопроса о том, как соединить два сетевых кабеля данного типа. Достаточно обеспечить надежный контакт проводящих жил, разумеется, при соблюдении технологии сопряжения изоляции и экранной сетки. Вместе с тем коаксиальный кабель довольно чувствителен к электромагнитным помехам. Поэтому в практике выстраивания компьютерных сетей он сейчас используется достаточно редко. Однако он незаменим в части организации инфраструктуры по передаче телевизионных сигналов — от тарелок или кабельных провайдеров.

Витая пара

Самые, вероятно, распространенные сегодня сетевые кабели для компьютера получили название «витая пара». Почему именно такое наименование? Дело в том, что в структуре кабеля данного типа присутствуют попарные проводники. Они изготовлены из меди. Стандартный кабель рассматриваемого вида включает 8 жил (всего, таким образом, 4 пары), но есть и образцы с четырьмя проводниками. Так называемая распиновка сетевого кабеля данного типа (соотнесение каждой жилы с той или иной функцией) предполагает использование изоляции определенного цвета на каждом проводнике.

Внешняя изоляция витой пары изготавливается из ПВХ, которая обеспечивает достаточную защиту проводящих элементов от электромагнитных помех. Есть экранированные кабели рассматриваемого типа — FTP и STP. В первом выполняющая соответствующую функцию фольга располагается поверх всех жил, во втором — на каждом из проводников. Есть неэкранированная модификация витой пары — UTP. Как правило, кабели с фольгой дороже. Но их имеет смысл применять, только если есть необходимость в качественной передаче данных на относительно большое расстояние. Для домашних сетей вполне подходит неэкранированный вариант витой пары.

Выделяют несколько классов соответствующего типа конструкций, каждый из них обозначается как CAT с цифрой от 1 до 7. Чем выше соответствующий показатель, тем качественнее материалы, обеспечивающие передачу сигнала. Современные сетевые кабели для компьютера для обмена данными по протоколу Ethernet в домашних сетях предполагают соответствие элементов классу CAT5. В соединениях, где задействуется витая пара, используются разъемы, которые корректно будет классифицировать как 8P8C, но есть и неофициальное их наименование — RJ-45. Можно отметить, что кабели, соответствующие хотя бы классам CAT5 и CAT6, могут передавать данные на скоростях, приближенных к максимальным для рассматриваемого типа конструкций — до 1 Гбит/сек.

Оптоволокно

Возможно, самые современные и быстрые сетевые кабели для компьютера — оптоволоконные. В их структуре присутствуют светопроводящие элементы из стекла, которые защищены прочной пластиковой изоляцией. В числе ключевых преимуществ, которыми обладают данные сетевые кабели для компьютера, — высокая защищенность от помех. Также через оптоволокно можно передавать данные на расстояние порядка 100 км. Соединение кабелей рассматриваемого типа с устройствами может осуществляться посредством различного типа разъемов. В числе наиболее распространенных — SC, FC, F-3000.

Как выглядит данный высокотехнологичный сетевой кабель для компьютера? Фото оптоволоконной конструкции ниже.

Интенсивность практического применения оптоволокна ограничена достаточно высокой стоимостью оборудования, необходимого для передачи данных через него. Однако в последнее время многие российские провайдеры активно используют данный сетевой кабель для интернета. Как считают IT-эксперты, с расчетом на то, что соответствующие инвестиции окупятся в будущем.

Эволюция кабельной инфраструктуры

На примере трех отмеченных типов кабелей мы можем проследить некоторую эволюцию в аспекте выстраивания инфраструктуры компьютерных сетей. Так, изначально при передаче данных посредством стандарта Ethernet задействовались именно коаксиальные конструкции. При этом предельное расстояние, на которое мог быть отправлен сигнал от одного устройства к другому, не превышало 500 метров. Максимальная скорость передачи данных по коаксиальному кабелю составляла порядка 10 Мбит/сек. Использование витой пары позволило значительно повысить динамику обмена файлами в компьютерных сетях — до 1 Гбит/сек. Также появилась возможность передавать данные в дуплексном режиме (одно устройство могло как получать сигналы, так и отправлять их). С появлением оптоволокна IT-индустрия получила возможность передавать файлы со скоростью 30-40 Гбит/сек и более. Во многом благодаря данной технологии компьютерные сети успешно связывают страны и континенты.

Безусловно, при работе с ПК применяются многие другие виды кабелей, используемых при монтаже компьютерных сетей. Теоретически в подобных целях можно использовать, к примеру, USB-кабель, правда это будет не очень эффективно, в частности, в силу того, что в рамках стандарта USB данные можно передавать на небольшое расстояние — порядка 20 м.

Как подключить витую пару

Витая пара, как мы отметили выше, — сегодня самый распространенный при конструировании компьютерных сетей тип кабеля. Однако для ее практического использования характерны некоторые нюансы. В частности, они отражают такой аспект, как распиновка сетевого кабеля, о которой мы сказали выше. Важно знать, как правильно располагать жилы на участке их соприкосновения с разъемом RJ-45. Процедура, с помощью которой витая пара соединяется с соответствующим элементом, именуется обжимом, так как в ходе ее проведения задействуются особый инструмент, предполагающий силовое воздействие на конструкцию.

Нюансы обжима

В процессе этой процедуры разъемы надежно фиксируются на концах витой пары. Количество контактов в них соответствует числу жил — в обоих случаях таких элементов по 8 штук. Есть несколько схем, в рамках которых может осуществляться обжим витой пары.

Далее мы рассмотрим соответствующую специфику. Но для начала человеку, осуществляющему работу с кабелем, необходимо правильно взять разъемы в руки. Их следует держать так, чтобы металлические контакты располагались сверху.

Пластиковая защелка должна быть направлена в сторону того, кто осуществляет обжим. Слева в этом случае будет 1-й контакт, справа — 8-й. Нумерация — исключительно важный нюанс работы с витой парой. Итак, какие схемы обжима используются специалистами по сетевой инфраструктуре?

Во-первых, есть схема сетевого кабеля, получившая название EIA/TIA-568A. Она предполагает расположение жил соотносительно с металлическими контактами разъема в следующем порядке:

— для 1 контакта: бело-зеленая;

— для 2-го: зеленая;

— для 3-го: бело-оранжевая;

— для 5-го: бело-синяя;

— для 6-го: оранжевая;

— для 7-го: бело-коричневая;

— для 8-го: коричневая.

Есть и другая схема — EIA/TIA-568B. Она предполагает расположение жил в следующем порядке:

— для 1 контакта: бело-оранжевая;

— для 2-го: оранжевая;

— для 3-го: бело-зеленая;

— для 5-го: бело-синяя;

— для 6-го: зеленая;

— для 7-го: бело-коричневая;

— для 8-го: коричневая.

Как соединить сетевой кабель с разъемом, вы теперь знаете. Но полезно изучить специфику, касающуюся различных схем подключения витой пары к тем или иным устройствам.

Обжим и тип соединения

Так, при соединении ПК с маршрутизатором или коммутатором следует применять прямой метод подключения. Если есть необходимость организовать обмен файлов между двумя компьютерами без использования маршрутизатора, то можно задействовать перекрестный метод подключения. Разница между отмеченными схемами небольшая. При прямом методе подключения кабель нужно обжимать по одинаковой распиновке. При перекрестном один конец — по схеме 568A, другой — по 568B.

Высокотехнологичная экономия

Витая пара характеризуется одной интересной особенностью. При прямой схеме подключения устройство можно использовать не 4 пары проводников, а 2. То есть с помощью одного кабеля допустимо соединять с сетью 2 компьютера одновременно. Тем самым можно сэкономить на кабеле или осуществить подключение, если это очень надо сделать, а под рукой лишних метров витой пары нет. Правда, в этом случае предельная скорость обмена данными будет не 1 Гбит/сек, а в 10 раз меньше. Но для организации работы домашней сети это в большинстве ситуаций приемлемо.

Как в этом случае распределить жилы? Соотносительно с контактами на разъемах для подключения первого компьютера:

— 1 контакт: бело-оранжевая жила;

То есть 4, 5, 7 и 8 жилы не используются при такой схеме. В свою очередь, на разъемах для подключения второго компьютера:

— 1 контакт: бело-коричневая жила;

Можно отметить, что при реализации перекрестной схемы подключения необходимо всегда использовать все 8 проводников в витой паре. Также, если пользователю необходимо реализовать передачу данных между устройствами на скорости 1 Гбит/сек, распиновку необходимо будет осуществить по особой схеме. Рассмотрим ее особенности.

Перекрестное соединение на гигабитной скорости

Первый разъем кабеля следует обжать в соответствии со схемой 568B. Второй предполагает следующее сопоставление жил и контактов на разъеме:

— 1 контакт: бело-зеленая жила;

Схема довольно похожа на 568A, но в ней изменено положение синей и коричневой пар проводников.

Соблюдение отмеченных правил соотнесения цвета жил и контактов на разъеме 8P8C — важнейший фактор обеспечения функциональности сетевой инфраструктуры. Человеку, проектирующему ее, необходимо быть внимательным при монтаже соответствующих элементов. Бывает, что компьютер не видит сетевой кабель — это часто связано как раз с некорректным обжимом витой пары.

Как правильно обжимать кабель

Рассмотрим некоторые технические нюансы. Основное приспособление, которое в данном случае задействуется, — кримпер. Он похож на клещи, но при этом адаптирован для работы именно с компьютерными кабелями соответствующего типа.

Конструкция кримпера предполагает наличие специальных ножей, предназначенных для обрезания конструкции. Также иногда кримперы оснащены небольшим приспособлением для зачистки изоляции витой пары. В центральной части инструмента — специальные гнезда, адаптированные к толщине кабельной конструкции.

Оптимальный алгоритм действий человека, обжимающего витую пару, может быть следующим.

Прежде всего необходимо отрезать участок кабеля подходящей длины — потребуются, таким образом, его точные измерения.
После этого следует снять внешнюю изоляцию — примерно на участке в 3 см на конце кабеля. Главное при этом — не повредить нечаянно изоляцию жил.
Затем нужно расположить проводники соотносительно с рассмотренными выше схемами подключения к разъему. После ровно обрезать концы жил, так, чтобы длина каждой из них за пределами внешнего слоя изоляции была около 12 мм.
Далее нужно надеть разъем на кабель так, чтобы жилы остались в том порядке, который соответствует схеме подключения, и каждая из них вошла в нужный канал. Следует двигать жилы до тех пор, пока не почувствуется сопротивление пластиковой стенки разъема.
После соответствующего размещения жил внутри коннектора оболочка из ПВХ должна располагаться внутри корпуса разъема. Если так сделать не получается, возможно, следует вытащить жилы и немного укоротить их.

Как только все элементы конструкции будут расположены корректно, можно обжимать кабель, вставив разъем в специальное гнездо на кримпере и плавно нажав на рукоятку инструмента до упора.

Какой кабель для интернета лучше

Сегодня практически все пользователи компьютеров или ноутбуков имеют доступ к всемирной сети Интернет. Причем способы для подключения каждый использует разные (через кабель для интернета, беспроводное подключение, с помощью модема и т.д.).

Всё мы с вами просто не сможем рассмотреть в рамках данной статьи. Поэтому давайте сегодня разберемся в том, какой сетевой шнур лучше будет использовать для подключения к Всемирной паутине. Ведь если подобрать неподходящий вариант или кабель будет некачественным, скорость интернета не будет соответствовать той, которую может предоставить провайдер.

Каждый день кто-либо из пользователей решает вопрос подключения своей машины к интернету. Будь то студент, у которого появилась необходимость в получении нужной информации, или счастливые новоселы, которые переехали в только что сданный дом – значения не имеет. Пока самый распространенный инструмент для этой цели – кабель. Интернет в этом случае можно подключить безлимитный и на довольно высокой скорости. Он будет отличаться небольшой абонентской платой и надежной связью. Но, к сожалению, многие в этом случае попросту игнорируют тот факт, что кабель для интернета нужно выбирать тщательно.

Чтобы вы знали, он имеет свою классификацию. По своей структуре он может быть как двухжильным, так и одножильным. Это первый параметр, которым обладает кабель для интернета, и определяется он, как видно из названия, по количеству задействованных жилок. Одножильные, как правило, применяются в тех случаях, когда нужно прокладывать кабель в стенах или под панелями. Этот вид имеет всего один, но толстый провод из меди. Он абсолютно не предназначен для сгибания.

Многожильный же кабель для интернета имеет много жилок, которые отличаются малой толщиной и совершенно не подходят для того, чтобы этот шнур прокладывался в стене, по той причине, что во время конструирования розетки эти тоненькие проводки перекручиваются и секутся. Поэтому этот вид лучше подойдет для того, чтобы подключать компьютер или ноутбук к розетке, к которой уже подведен одножильный кабель.

Правда, есть у него одно хорошее достоинство. Он не боится различного рода изгибов и скручиваний. Хотя справедливо будет отметить то, что его многожильная структура нередко способствует тому, что сигнал будет затухать. Исходя из всего вышесказанного, лучше всего будет, если вы используете одновременно два этих типа кабеля. Одножильный будет проложен в стене, а многожильный будет использоваться для того, чтобы подключать ваш компьютер или ноутбук к интернет-розетке.

Также хочется сказать несколько слов о защите кабеля. В некоторых присутствует экранирование. Есть четыре вида шнуров. Первый не имеет никакой защиты. Второй – оснащен фольгой. Третий оборудован фольгой и экранирован. Четвертый же имеет высшую степень защиты. Он называется защищенный экранированный. Что дает экранирование? С его помощью обеспечивается устойчивость к различным электромагнитным волнам другого оборудования. Это позволяет передавать пакеты данных практически без потерь.

Подключение интернета, проводка для интернета | Полезные статьи — Кабель.РФ

При работах по модернизации электропроводки, есть смысл задуматься о том, как подключить интернет в квартире.

Проводка интернета — работа достаточно несложная, но требует наличия комплекта инструмента для зачистки кабеля и подключения разъемов. Минимальный комплект инструмента для проводки интернет кабеля содержит специальный резак для снятия изоляции с кабеля, клещи (кримпер) для обжимки разъемов RJ-45 и ударный инструмент (на жаргоне монтажников — «тыкалка») для подключения жил кабеля к розетке.

Прежде чем провести интернет в квартиру следует определиться с местами предполагаемого размещения компьютеров и обозначить место, где будет находиться маршрутизатор (роутер).

Общий принцип организации домашней интернет-сети

Кабель от провайдера подключается к специальному устройству – маршрутизатору, который раздает интернет компьютерам в домашней сети. Обычно количество компьютеров в домашней сети не превышает 4, поэтому многие маршрутизаторы имеют 4 выхода. Кроме этого, роутер часто имеет Wi-Fi точку доступа для подключения беспроводных устройств. Маршрутизатор лучше всего разместить в том месте, куда удобнее всего подвести кабели из всех комнат. Туда же нужно будет провести кабель от провайдера. Не забудьте про розетку для питания роутера.

После того, как вы определитесь с точками подключения компьютеров и других устройств можно приступать к прокладке интернет-кабеля. Для проводки интернета используется четырехпарный кабель «витая пара» (UTP 5e), например КВП-5е 4х2х0,52 (применяется при одиночной прокладке) или КВПЭф-5е 4х2х0,52 (применяется при групповой прокладке).

Проводка интернет-кабеля осуществляет одновременно с прокладкой силового кабеля. Концы кабеля подключаются к специальным розеткам RJ-45. Такие розетки тоже выпускаются разными производителями. Как подключить кабель к розетке RJ-45 можно прочитать в статье «подключение розеток»

Концы кабеля, ведущие от розеток, следует подключить к маршрутизатору при помощи «джека» RJ-45. Для этого нужно зачистить кабель от изоляции примерно на 30-40 мм, аккуратно расплести провода и разложить их в следующей последовательности:

бело-оранжевый
оранжевый
бело-зеленый
синий
бело-синий
зеленый
бело-коричневый
коричневый

Затем обрезать на расстоянии 14 мм от изоляции, и вставить в разъем, как показано на рисунке:

После этого вставить в специальные клещи (кримпер) и обжать. Если есть возможность, то необходимо прозвонить соединения при помощи специального устройства – тестера соединений. Если тестера – нет, можно подключить компьютер к розетке при помощи патч-корда – гибкого кабеля с вилками RJ-45 на концах. Если готового патч-корда нет – его можно сделать самостоятельно из куска кабеля и двух вилок RJ-45. После этого, можно подключить кабель к роутеру и подать питание на компьютер и роутер. Если на роутере загорелась лампочка, над разъемом который подключен к компьютеру, значит, вы все сделали правильно и соединение будет установлено.

После этого можно позвонить провайдеру и просить его провести интернет в квартиру.

Как обжать сетевой кабель LAN своими руками

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно подключить кабелем LAN Smart TV к интернету (на примере телевизора Samsung) или соединить витой парой между собой два компьютера в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны характеристики витой пары) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становиться рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий). Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

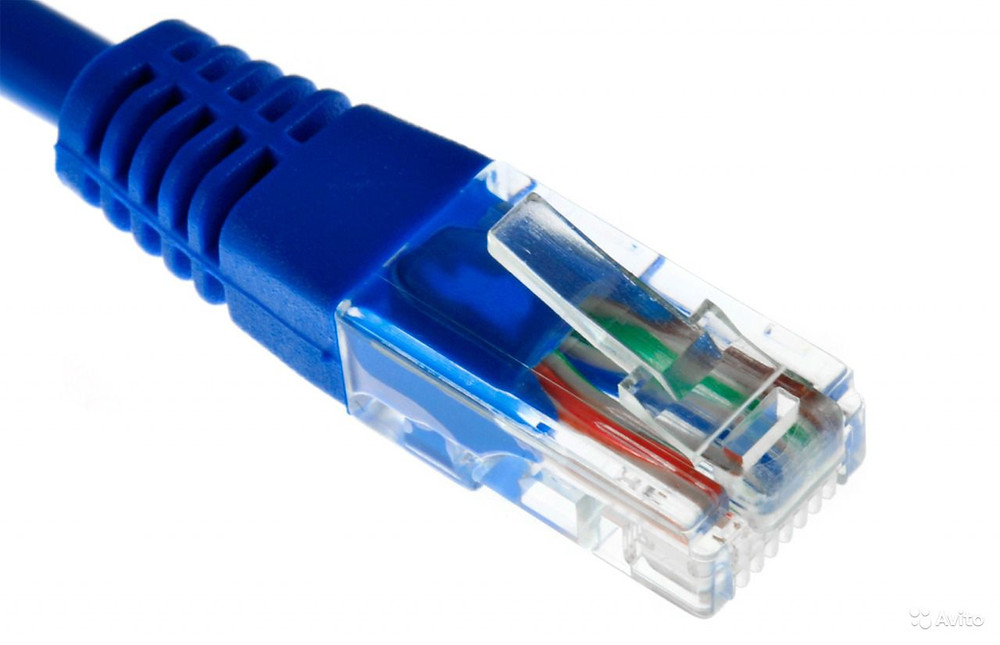

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения читайте здесь. Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, как прокладывают сетевой кабель под водой между континентами. Пока!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Всем доброго времени суток!

В этой статье пойдет речь о сетевом кабеле (Ethernet-кабель, или витая пара, как многие ее называют), благодаря которому компьютер подключается к интернету, создается домашняя локальная сеть, осуществляется интернет-телефония и т.д.

Вообще, подобный сетевой кабель в магазинах продается метрами и на его концах нет никаких коннекторов (вилок и разъемов RJ-45, которые и подключаются к сетевой карте компьютера, роутера, модема и прочих устройств. Подобный разъем показан на картинке-превью слева). В этой статье хочу рассказать, как можно обжать такой кабель, если вы хотите самостоятельно создать у себя дома локальную сеть (ну или, например, перенести компьютер, подключенный к интернету, из одной комнаты в другую). Так же, если у вас пропадает сеть и поправив кабель — она появляется, рекомендую найти время и переобжать сетевой кабель.

Заметка! Кстати, в магазинах есть уже обжатые кабели со всеми разъемами. Правда, они стандартной длинны: 2м., 3м., 5м., 7м. (м — метры). Так же учтите, что обжатый кабель проблемно тянуть из одной комнаты в другую — т.е. тогда, когда его нужно «просунуть» сквозь отверстие в стене / перегородке и пр.. Большое отверстие не сделаешь, а через маленькое — не пролезет разъем. Поэтому, в этом случае рекомендую протянуть сначала кабель, а затем уже его обжать.

Что нужно для работы?

1. Сетевой кабель (называют так же витой парой, Ethernet-кабелем и пр.). Продается в метрах, купить можно практически любой метраж (по крайней мере для домашних нужд найдете без проблем в любом компьютерном магазине). Ниже на скриншоте показано, как выглядит такой кабель.

2. Так же будут нужны коннекторы RJ45 (это такое разъемчики, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому, покупайте сразу с запасом (тем более, если раньше не имели с ними дела).

3. Кримпер. Это специальные обжимные клещи, с помощью которых коннекторы RJ45 за считанные секунды можно обжимать к кабелю. В принципе, если вы не планируете часто тянуть интернет-кабели, то кримпер можно взять у знакомых, либо обойтись вообще без оного.

4. Нож и обычная прямая отвертка. Это если у вас нет кримпера (в котором, кстати, есть удобные «приспособления» для быстрой подрезки кабеля). Думаю, их фото здесь не нужно?!

Вопрос перед обжатием — что и с чем будем соединять по сетевому кабелю?

Многие не обращают внимание не одну важную деталь. Помимо механического обжатия, есть еще в этом деле и немного теории. Дело все в том, что в зависимости от того, что и с чем вы будете соединять — зависит то, как нужно обжимать интернет кабель!

Всего есть два типа соединения: прямое и перекрестное. Чуть ниже на скриншотах будет понятно и видно о чем идет речь.

1) Прямое соединение

Используется когда вы хотите соединить свой компьютер с роутером, телевизор с роутером.

Важно! Если соединить по такой схеме один компьютер с другим компьютером — то работать локальная сеть у вас не будет! Для этого используйте перекрестное соединение.

На схеме показано, как нужно обжать разъем RJ45 с двух сторон интернет кабеля. Первый провод (бело-оранжевый) помечен Pin 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжатия сетевого кабеля, который будет применяться для соединения двух компьютеров, компьютера и телевизора, двух роутеров между собой.

То есть сначала определяетесь, что с чем соединять, смотрите схему (на 2-х скриншотах ниже в этом разобраться не так сложно даже начинающим), и только потом начинаете работу (о ней, собственно, ниже)…

Обжатие сетевого кабеля с помощью клещей (кримпера)

Этот вариант проще и быстрее, поэтому начну с него. Затем, скажу пару слов о том, как это можно сделать с помощью обычной отвертки.

1) Подрезка оболочки

Сетевой кабель представляет из себя: твердую оболочку, за которой спрятаны 4 пары тонких проводков, которые окружены еще одной изоляцией (разноцветной, которая была показана в прошлом шаге статьи).

Так вот, первым делом нужно подрезать оболочку (защитную оплетку), можно сразу на 3-4 см. Так вам будет легче распределить проводки в нужном порядке. Кстати, делать это удобно клещами (кримпером), хотя некоторые предпочитают использовать обычный нож или ножницы. В принципе, здесь ни на чем не настаивают, кому как удобнее — важно только не повредить тонкие проводки, спрятанные за оболочкой.

Оболочка снята с сетевого кабеля на 3-4 см.

2) Защитный колпачок

Далее вставьте защитный колпачок в сетевой кабель, сделать это потом — будет крайне неудобно. Кстати, многие пренебрегают этими колпачками (и я кстати тоже). Он помогает избегать лишних перегибов кабеля, создает дополнительный «амортизатор» (если можно так выразиться).

3) Распределение проводков и выбор схемы

Далее распределяете проводки в том порядке, в каком вам требуется, в зависимости от выбранной схемы (об этом рассказано выше в статье). После распределения проводков по нужной схеме, подрежьте их клещами примерно до 1 см. (подрезать можно и ножницами, если не боитесь их испортить :)).

4) Вставка проводков в коннектор

Далее нужно вставить сетевой кабель аккуратно в разъем RJ45. На скриншоте ниже показано как это нужно сделать.

Важно отметить, что если провода не достаточно подрезаны — они будут торчать из разъема RJ45, что крайне не желательно — любое легкое движение, которым вы заденете кабель может вывести из строя вашу сеть и прервет связь.

Как соединить кабель с RJ45: правильный и не правильный варианты.

После экого аккуратно вставляем разъем в клещи (кримпер) и сжимаем их. После этого наш сетевой кабель обжат и готов к работе. Сам процесс очень простой и быстрый, здесь и комментировать особо нечего…

Процесс обжатия кабеля в кримпере.

Как обжать сетевой кабель с помощью отвертки

Это, так сказать, чисто домашний ручной способ, который пригодится тем, кто хочет соединить побыстрее компьютеры, а не искать клещи. Кстати, такова особенность русского характера, на западе этим люди без специального инструмента не занимаются :).

1) Подрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

Здесь так же руководствуетесь схемами, приведенными выше.

3) Вставка кабеля в коннектор RJ45

Аналогично (так же, как в случае и с обжимом кримпером (клещами)).

4) Фиксация кабеля и обжатие отверткой

А вот здесь самое интересное. После того, как кабель вставлен в коннектор RJ45, положите его на стол и прижмите одной рукой и его и вставленный в него кабель. Второй рукой возьмите отвертку и аккуратно начните прижимать контакты (рисунок ниже: красные стрелки показывают обжатый и не обжатые контакты).

Здесь важно чтобы толщина конца отвертки не была слишком толстой и вы могли до конца прижать контакт, надежно зафиксировав провод. Обратите внимание, зафиксировать нужно все 8 проводков (на скрине ниже зафиксированы только 2).

После фиксации 8 проводков, необходимо зафиксировать сам кабель (оплетку, защищающую эти 8 «жилок»). Это нужно для того, чтобы когда кабель случайно дернут (например, заденут когда будут тянуть) — не случилось потери связи, чтобы не вылетели эти 8 жил из своих гнезд.

Делается это просто: фиксируете на столе коннектор RJ45, а сверху надавливаете той же отверткой.

Таким образом вы получили надежное и зафиксированное соединение. Можете подключать подобный кабель к ПК и наслаждаться сетью :).

Сетевые кабели для компьютера: типы и подключение

Типы кабелей: коаксиальный

Соединение сетевого кабеля рассматриваемого типа может осуществляться посредством:

— BNC-коннектора;

— BNC-терминатора;

— BNC-T-коннектора;

— BNC-баррел-коннектора.

Рассмотрим их специфику подробнее.

Витая пара

Оптоволокно

Эволюция кабельной инфраструктуры

Как подключить витую пару

Нюансы обжима

— для 1 контакта: бело-зеленая;

— для 2-го: зеленая;

— для 3-го: бело-оранжевая;

— для 4-го: синяя;

— для 5-го: бело-синяя;

— для 6-го: оранжевая;

— для 7-го: бело-коричневая;

— для 8-го: коричневая.

Есть и другая схема — EIA/TIA-568B. Она предполагает расположение жил в следующем порядке:

— для 1 контакта: бело-оранжевая;

— для 2-го: оранжевая;

— для 3-го: бело-зеленая;

— для 4-го: синяя;

— для 5-го: бело-синяя;

— для 6-го: зеленая;

— для 7-го: бело-коричневая;

— для 8-го: коричневая.

Обжим и тип соединения

Высокотехнологичная экономия

— 1 контакт: бело-оранжевая жила;

— 2-й: оранжевая;

— 3-й: бело-зеленая;

— 6-й: зеленая.

— 1 контакт: бело-коричневая жила;

— 2-й: коричневая;

— 3-й: бело-синяя;

— 6-й: синяя.

Перекрестное соединение на гигабитной скорости

— 1 контакт: бело-зеленая жила;

— 2-й: зеленая;

— 3-й: бело-оранжевая;

— 4-й: бело-коричневая;

— 5-й: коричневая;

— 6-й: оранжевая;

— 7-й: синяя;

— 8-й: бело-синяя.

Схема довольно похожа на 568A, но в ней изменено положение синей и коричневой пар проводников.

Как правильно обжимать кабель

Оптимальный алгоритм действий человека, обжимающего витую пару, может быть следующим.

Прежде всего необходимо отрезать участок кабеля подходящей длины — потребуются, таким образом, его точные измерения.
После этого следует снять внешнюю изоляцию — примерно на участке в 3 см на конце кабеля. Главное при этом — не повредить нечаянно изоляцию жил.
Затем нужно расположить проводники соотносительно с рассмотренными выше схемами подключения к разъему. После ровно обрезать концы жил, так, чтобы длина каждой из них за пределами внешнего слоя изоляции была около 12 мм.
Далее нужно надеть разъем на кабель так, чтобы жилы остались в том порядке, который соответствует схеме подключения, и каждая из них вошла в нужный канал. Следует двигать жилы до тех пор, пока не почувствуется сопротивление пластиковой стенки разъема.
После соответствующего размещения жил внутри коннектора оболочка из ПВХ должна располагаться внутри корпуса разъема. Если так сделать не получается, возможно, следует вытащить жилы и немного укоротить их.

Устранение проблем с подключением Ethernet в Windows

Проводное подключение Ethernet позволяет быстро получить доступ к Интернету: подключите один конец кабеля Ethernet к домашнему маршрутизатору, а другой — к порту Ethernet на компьютере с Windows. (Если на вашем компьютере нет порта Ethernet, но вы хотите попробовать этот вариант, вы можете получить адаптер USB-Ethernet.)

Если вы не можете получить доступ к Интернету через подключение Ethernet, попробуйте выполнить следующие инструкции, чтобы устранить проблему.

На домашнем маршрутизаторе

Чтобы решить проблему или сузить область поиска решения, в первую очередь выполните следующие действия:

Проверьте кабель Ethernet и подключение. Убедитесь, что кабель Ethernet надежно подключен к порту Ethernet на маршрутизаторе и компьютере с Windows 11. Убедитесь, что кабель Ethernet подключен к правильному порту Ethernet маршрутизатора, а не к порту Интернета, который используется для подключения модема и маршрутизатора.
Если один кабель Ethernet не работает и у вас под рукой есть другой, попробуйте подключить этот другой кабель Ethernet. Если он работает, вероятно, проблема заключается в первом кабеле.
org/ListItem»>
Перезагрузите модем и беспроводной маршрутизатор. Это поможет установить новое соединение с поставщиком услуг Интернета. При этом все подключения к вашей сети Wi‑Fi будут временно разорваны. Инструкции по перезагрузке модема и маршрутизатора могут отличаться, но основные действия таковы:

Примечание: Если у вас есть комбинированное устройство с кабельным модемом/маршрутизатором Wi-Fi, вам просто нужно выполнить предлагаемые действия на одном устройстве.

Отсоедините кабель питания маршрутизатора от источника питания.
org/ListItem»>
Отсоедините кабель питания модема от источника питания.
В некоторых модемах есть резервный аккумулятор. Если после отключения модема его индикаторы не гаснут, извлеките аккумулятор.
Подождите не менее 30 секунд.
Если вы вынимали из модема аккумулятор, верните его на место.
Подключите модем к источнику питания. Индикаторы модема замигают. Подождите, пока они перестанут мигать.
Подключите маршрутизатор к источнику питания.
Подождите несколько минут, пока модем и маршрутизатор полностью включатся. Как правило, готовность этих устройств можно проверить по индикаторам состояния.
На компьютере попробуйте снова зайти в Интернет с помощью Ethernet-подключения.

На компьютере

Проверьте состояние сети в разделе “Параметры”. Откройте Параметры > Сеть и Интернет. Проверьте состояние подключения Ethernet в верхней части экрана. Убедитесь, что под именем сетевого подключения указано Подключено. Если возникает ошибка, например выдается сообщение Требуется действие, выберите Ethernet, чтобы просмотреть параметры подключения Ethernet.
Если один кабель Ethernet не работает и у вас под рукой есть другой, попробуйте подключить этот другой кабель Ethernet. Если он работает, вероятно, проблема заключается в первом кабеле.
Подключение к сети Wi-Fi. Если ваш маршрутизатор поддерживает сеть Wi-Fi, попробуйте подключиться к Wi-Fi и посмотрите, удастся ли вам это. Эта рекомендация преследует две цели: помочь вам подключиться к Интернету и ограничить число возможных причин проблемы. Подробнее см. в разделе Подключение к сети Wi-Fi в Windows.
Запуск сетевых команд. Попробуйте запустить эти сетевые команды, чтобы вручную сбросить стек TCP/IP, освободить и обновить IP-адрес, а также очистить и сбросить кэш сопоставителя DNS-клиента.

Выберите Поиск на панели задач и введите Командная строка. Появится кнопка Командная строка. Справа от нее выберите Запуск от имени администратора > Да.
В командной строке выполните в указанном порядке следующие команды, а затем проверьте, помогло ли это решить проблему с подключением:
- Введите netsh winsock reset и нажмите клавишу ВВОД.
- org/ListItem»>
  Введите netsh int ip reset и нажмите клавишу ВВОД.
- Введите ipconfig /release и нажмите клавишу ВВОД.
- Введите ipconfig /renew и нажмите клавишу ВВОД.
- Введите ipconfig /flushdns и нажмите клавишу ВВОД.

org/ListItem»>
Удалите драйвер сетевого адаптера Ethernet и выполните перезапуск Если предыдущие шаги не помогли устранить проблему, попробуйте удалить драйвер сетевого адаптера и перезагрузить компьютер. Windows установит последнюю версию драйвера автоматически. Воспользуйтесь этим способом, если сетевое подключение стало работать неправильно после недавнего обновления.

Сначала убедитесь, что у вас есть резервные копии драйверов. Перейдите на веб-сайт изготовителя компьютера и скачайте последнюю версию драйвера для сетевого адаптера. Если компьютер не подключается к Интернету, скачайте драйвер на другом компьютере, сохраните его на USB-устройстве флэш-памяти, а затем установите на своем компьютере. Вам нужно знать изготовителя компьютера и название или номер модели.

org/ListItem»>
Выберите поиск на панели задач, введите диспетчер устройств, а затем выберите Диспетчер устройств в списке результатов.
Разверните раздел Сетевые адаптеры и найдите сетевой адаптер Ethernet для своего устройства.
Выберите сетевой адаптер, нажмите и удерживайте его (или щелкните правой кнопкой мыши), затем выберите Удалить устройство > Попытка удалить драйвер для этого устройства > Удалить.
После удаления драйвера нажмите кнопку Пуск > Выключение > Перезагрузка.

После перезапуска компьютера операционная система Windows автоматически выполнит поиск драйверов и установит драйвер сетевого адаптера. Проверьте, помогло ли это решить проблему с подключением. Если Windows не устанавливает драйвер автоматически, попробуйте установить резервную копию драйвера, сохраненную перед удалением.

Выполните сброс сети. Сброс сетевых параметров является крайним шагом. Используйте его, только если вышеперечисленные действия не помогли установить подключение.

Возможно, это поможет устранить проблемы с подключением после перехода с Windows 10 на Windows 11, а также проблему, из-за которой вы можете подключиться к Интернету, но не к общим сетевым дискам. Сброс сети позволяет удалить все установленные сетевые адаптеры и их параметры. После перезапуска компьютера все сетевые адаптеры будут переустановлены, а параметрам будут заданы значения по умолчанию.

Нажмите кнопку Пуск и введите слово параметры. Выберите Параметры > Сеть и Интернет > Дополнительные параметры сети > Сброс сети.

Открытие параметров состояния сети и Интернета
В окне Сброс сетевых параметров выберите пункты Сбросить > Да.
Дождитесь завершения перезагрузки компьютера и проверьте, удалось ли решить проблему.

Примечания:
- После выполнения сброса сетевых параметров может потребоваться переустановить и настроить другое сетевое программное обеспечение, которое вы можете использовать, например клиент VPN или виртуальные коммутаторы от Hyper‑V (если вы используете то или иное программное обеспечение для виртуализации сети).
- При выполнении сброса сетевых параметров все ваши известные сетевые подключения могут быть переведены на профиль общедоступной сети. При использовании профиля общедоступной сети обнаружение вашего компьютера другими компьютерами и устройствами, находящимися в сети, будет недоступно, за счет чего повышается степень безопасности вашего компьютера. Тем не менее, если ваш компьютер используется для общего доступа к файлам или принтеру, вам придется заново включить возможность сетевого обнаружения вашего компьютера, выбрав профиль частной сети. Для этого нажмите кнопку Пуск и введите слово параметры. Выберите Параметры > Сеть и Интернет > Ethernet. На экране Ethernet в разделе Тип сетевого профиля выберите Частная.

На другом компьютере

Попробуйте подключиться к той же сети с другого устройства. Если у вас дома есть другой компьютер с Windows и адаптер USB-Ethernet, попробуйте подключиться с помощью этого компьютера. Если вам это удастся, проблема, скорее всего, возникла из-за вашего первого компьютера. Если вы не можете подключиться к сети Ethernet с любого компьютера, причиной проблемы может быть маршрутизатор, поставщик услуг Интернета или адаптер USB-Ethernet.

На домашнем маршрутизаторе

Чтобы решить проблему или сузить область поиска решения, в первую очередь выполните следующие действия:

Проверьте кабель Ethernet и подключение. Убедитесь, что кабель Ethernet надежно подключен к порту Ethernet на маршрутизаторе и компьютере с Windows 10. Убедитесь, что кабель Ethernet подключен к правильному порту Ethernet маршрутизатора, а не к порту Интернета, который используется для подключения модема и маршрутизатора.
Если один кабель Ethernet не работает и у вас под рукой есть другой, попробуйте подключить этот другой кабель Ethernet. Если он работает, вероятно, проблема заключается в первом кабеле.
Перезагрузите модем и беспроводной маршрутизатор. Это поможет установить новое соединение с поставщиком услуг Интернета. При этом все подключения к вашей сети Wi‑Fi будут временно разорваны. Инструкции по перезагрузке модема и маршрутизатора могут отличаться, но основные действия таковы:

Отсоедините кабель питания маршрутизатора от источника питания.
Отсоедините кабель питания модема от источника питания.
В некоторых модемах есть резервный аккумулятор. Если после отключения модема его индикаторы не гаснут, извлеките аккумулятор.
Подождите не менее 30 секунд.
Если вы вынимали из модема аккумулятор, верните его на место.
Подключите модем к источнику питания. Индикаторы модема замигают. Подождите, пока они перестанут мигать.
Подключите маршрутизатор к источнику питания.
Подождите несколько минут, пока модем и маршрутизатор полностью включатся. Как правило, готовность этих устройств можно проверить по индикаторам состояния.
На компьютере попробуйте снова зайти в Интернет с помощью Ethernet-подключения.

На компьютере

Проверьте состояние сети в разделе “Параметры”. Откройте Параметры > Сеть и Интернет> Состояние. Проверьте состояние подключения Ethernet. Под сетевым подключением Ethernet должно быть указано Вы подключены к Интернету.
Если один кабель Ethernet не работает и у вас под рукой есть другой, попробуйте подключить этот другой кабель Ethernet. Если он работает, вероятно, проблема заключается в первом кабеле.
Подключение к сети Wi-Fi. Если ваш маршрутизатор поддерживает сеть Wi-Fi, попробуйте подключиться к Wi-Fi и посмотрите, удастся ли вам это. Эта рекомендация преследует две цели: помочь вам подключиться к Интернету и ограничить число возможных причин проблемы. Подробнее см. в разделе Подключение к сети Wi-Fi в Windows.
org/ListItem»>
Запуск сетевых команд. Попробуйте запустить эти сетевые команды, чтобы вручную сбросить стек TCP/IP, освободить и обновить IP-адрес, а также очистить и сбросить кэш сопоставителя DNS-клиента.

В поле поиска на панели задач введите Командная строка. Появится кнопка Командная строка. Справа от нее выберите Запуск от имени администратора > Да.
В командной строке выполните в указанном порядке следующие команды, а затем проверьте, помогло ли это решить проблему с подключением:
- org/ListItem»>
  Введите netsh winsock reset и нажмите клавишу ВВОД.
- Введите netsh int ip reset и нажмите клавишу ВВОД.
- Введите ipconfig /release и нажмите клавишу ВВОД.
- Введите ipconfig /renew и нажмите клавишу ВВОД.
- Введите ipconfig /flushdns и нажмите клавишу ВВОД.

Удалите драйвер сетевого адаптера Ethernet и выполните перезапуск Если предыдущие шаги не помогли устранить проблему, попробуйте удалить драйвер сетевого адаптера и перезагрузить компьютер. Windows установит последнюю версию драйвера автоматически. Воспользуйтесь этим способом, если сетевое подключение стало работать неправильно после недавнего обновления.

Сначала убедитесь, что у вас есть резервные копии драйверов. Перейдите на веб-сайт изготовителя компьютера и скачайте последнюю версию драйвера для сетевого адаптера. Если компьютер не подключается к Интернету, скачайте драйвер на другом компьютере, сохраните его на USB-устройстве флэш-памяти, а затем установите на своем компьютере. Вам нужно знать изготовителя компьютера и название или номер модели.

В поле поиска на панели задач введите диспетчер устройств, а затем выберите пункт Диспетчер устройств в списке результатов.
Разверните раздел Сетевые адаптеры и найдите сетевой адаптер Ethernet для своего устройства.
Выберите сетевой адаптер, нажмите и удерживайте его (или щелкните правой кнопкой мыши), затем выберите Удалить устройство > Попытка удалить драйвер для этого устройства > Удалить.
После удаления драйвера нажмите кнопку Пуск > Выключение > Перезагрузка.

Выполните сброс сети. Сброс сетевых параметров является крайним шагом. Используйте его, только если вышеперечисленные действия не помогли установить подключение.

Возможно, это поможет устранить проблему, из-за которой вы можете подключиться к Интернету, но не к общим сетевым дискам. Сброс сети позволяет удалить все установленные сетевые адаптеры и их параметры. После перезапуска компьютера все сетевые адаптеры будут переустановлены, а параметрам будут заданы значения по умолчанию.

Нажмите кнопку Пуск и выберите Параметры > Сеть и Интернет > Состояние > Сброс сети.

Открытие параметров состояния сети и Интернета
В окне Сброс сетевых параметров выберите пункты Сбросить > Да.
Дождитесь завершения перезагрузки компьютера и проверьте, удалось ли решить проблему.

Примечания:
- После выполнения сброса сетевых параметров может потребоваться переустановить и настроить другое сетевое программное обеспечение, которое вы можете использовать, например клиент VPN или виртуальные коммутаторы от Hyper‑V (если вы используете то или иное программное обеспечение для виртуализации сети).
- При выполнении сброса сетевых параметров все ваши известные сетевые подключения могут быть переведены на профиль общедоступной сети. При использовании профиля общедоступной сети обнаружение вашего компьютера другими компьютерами и устройствами, находящимися в сети, будет недоступно, за счет чего повышается степень безопасности вашего компьютера. Тем не менее, если ваш компьютер используется для общего доступа к файлам или принтеру, вам придется заново включить возможность сетевого обнаружения вашего компьютера, выбрав профиль частной сети. Для этого нажмите кнопку Пуск и выберите Параметры > Сеть и Интернет > Ethernet. На экране Ethernet выберите сетевое подключение Ethernet, которое нужно изменить, и нажмите Частная в области Профиль сети.

На другом компьютере

Попробуйте подключиться к той же сети с другого устройства. Если у вас дома есть другой компьютер с Windows и адаптер USB-Ethernet, попробуйте подключиться с помощью этого компьютера. Если вам это удастся, проблема, скорее всего, возникла из-за вашего первого компьютера. Если вы не можете подключиться к сети Ethernet с любого компьютера, причиной проблемы может быть маршрутизатор, поставщик услуг Интернета или адаптер USB-Ethernet.

Типы кабеля Ethernet — GeeksforGeeks

Кабель Ethernet позволяет пользователю подключать свои устройства, такие как компьютеры, мобильные телефоны, маршрутизаторы и т. д.; к сети, которая позволит пользователю иметь доступ в Интернет, он также передает широкополосные сигналы между устройствами, подключенными через него.

Типы кабелей Ethernet:

В основном в локальных сетях используются кабели Ethernet трех типов: коаксиальные кабели, кабели с витой парой и оптоволоконные кабели.

1. Коаксиальные кабели: Коаксиальный кабель используется для передачи высокочастотных электрических сигналов с малыми потерями. Он использует варианты Ethernet 10Base2 и 10Base5. Он имеет медный проводник посередине, окруженный диэлектрическим изолятором, обычно изготовленным из ПВХ или тефлона. Диэлектрический изолятор окружен плетеным проводящим металлическим экраном, который снижает EMI (электромагнитные помехи) металла и внешние помехи; и, наконец, металлический экран покрыт пластиковым покрытием, называемым оболочкой, обычно из ПВХ или другого огнестойкого пластика. Его максимальная скорость передачи составляет 10 Мбит/с. Обычно используется в телефонных системах, кабельном телевидении и т. д.

Типы коаксиальных кабелей:

Коаксиальный кабель Hardline используется в приложениях, где требуется высокая мощность сигнала; этот тип используется чаще всего. Они используются в интернет-линиях и телефонных линиях.
Коаксиальный кабель RG-6 используется там, где требуется лучшее качество сигнала; у него более толстый диэлектрический изолятор, они используются в широкополосном Интернете, кабельном телевидении и т. д.
Трехосный кабель Они обеспечивают большую полосу пропускания и подавление помех; они используют дополнительный экран из медной оплетки. Обычно используется для подключения камер и кабельного телевидения.

Типы разъемов, используемых в коаксиальном кабеле:

BNC (байонет Neil Concelman),
разъемы серии N,
разъемы типа F,
разъемы Neil Concelman19 SMA или Subminiature2, 90Th019 и т. д.

2. Витая пара: Витая пара представляет собой кабель с медными жилами, в котором два изолированных медных провода скручены друг вокруг друга для уменьшения помех или перекрестных помех. Он использует 10BASE-T, 100BASE-T и некоторые другие более новые варианты Ethernet. Он использует разъемы RJ-45.

Типы кабеля с витой парой:

Кабель с экранированной витой парой (STP): В STP провода покрыты медной оплеткой или экраном из фольги, этот экран из фольги добавляет слой, защищающий его от помех. просачивание в кабель и из него. Следовательно, они используются для больших расстояний и более высоких скоростей передачи.
Кабель с неэкранированной витой парой (UTP): Кабель с неэкранированной витой парой в настоящее время является одним из наиболее часто используемых кабелей в компьютерных сетях. UTP состоит из двух изолированных медных проводов, скрученных друг вокруг друга, скручивание проводов помогает контролировать помехи.

Categories of UTP Cables:

9 4 Мб0104 Ethernet0072

Category	Bandwidth	Speed	Use
1	1,4 МГц	1 Мбит/с	Телефонный провод
2	4 МГц	Transmission Lines
3	16 MHz	16 Mbps	10BaseT Ethernet
4	20 MHz	20 Mbps	Used in Token Ring
5	100 МГц	100 Мбит / с	100baset Ethernet
5	100 МГц	1 GBP0104
5e	100 MHz	1 Gbps	Gigabit Ethernet
6	250 MHz	10 Gbps	Gigabit Ethernet
7	600 MHz	10 Гбит/с	Gigabit Ethernet
7a	1 ГГц	До 10 Гбит/с 90
8	2 ГГц	25 Гбит / с до 40 Гбит / с	DataCenters

3. Оптический кабель. из материала оболочки, обычно изготовленного из ПВХ или тефлона, он передает данные в виде световых сигналов, благодаря чему в оптоволокне не возникает проблем с помехами. Волоконная оптика может передавать сигналы на очень большое расстояние по сравнению с витыми парами или коаксиальными кабелями. Он использует варианты Ethernet 10BaseF, 100BaseFX, 100BaseBX, 100BaseSX, 1000BaseFx, 1000BaseSX и 1000BaseBx. Следовательно, он способен передавать информацию с большой скоростью.

Типы волоконной оптики:

SMF (одномодовое волокно) — использует один единственный луч света для передачи данных, используется для передачи на большие расстояния.
MMF (многомодовое волокно) — использует несколько световых лучей для передачи данных, сравнительно дешевле.

Типы используемых разъемов: В основном эти четыре разъема используются с оптоволоконным кабелем:

ST (прямой наконечник) разъем
Разъем FC (Fiber Channel)
Разъем SC (абонентский)
Разъем LC (Lucent)

Типы сетевых кабелей

В сетях доступно много типов кабелей. Здесь мы собираемся обсудить около шести различных типов кабелей.

Типы Сетевые кабели

Существует множество типов кабелей, доступных в сети. Здесь мы собираемся обсудить около шести различных типов кабелей.

1. Коаксиальный Кабели: Этот кабель был изобретен в конца 1880-х гг., который используется для подключения телевизоров к домашним антеннам. Этот кабель используется для передачи информации со скоростью 10 Мбит/с. Кабель разделен на тонкие и толстые кабели. Эти кабели имеют медный провод внутри и изоляция покрыта на верхней части медного провода, чтобы обеспечить защиту кабель. Эти кабели очень сложны в установке и обслуживании, т.к. они слишком велики, чтобы нести и заменить. Коаксиальный кабель получил свое название слово «коаксиал». В настоящее время коаксиальные кабели также используются для телевизионных тарелок, где установка приставка и телевизор подключены только коаксиальным кабелем. Некоторые из имена кабелей: 50-футовый коаксиальный кабель Media Bridge, Amazon basics CL2-Rated Коаксиальные кабели и т. д. См. рис. 13.2

2. Скрученный Пара кабелей: Тип Кабель с двумя или более изолированными жилами, скрученными вместе. Это началось с скорость 10 Мбит/с (используется кабель 10BASE-T). Затем кабель был улучшен и скорость была выше и дошла до 100 мбит/с и кабель переименовали в 100BASE-TX. Затем, наконец, кабель был улучшен до 10 Гбит/с и назван 10GBASE-T. Этот витой кабель имеет 8 проводов, которые скручены, чтобы игнорировать электромагнитные поля. вмешательство. Восемь проводов не могут быть размещены в одном блоке, так как могут быть сложность в пространстве, поэтому он скручен, чтобы сделать его одним проводом. Есть два типа кабелей витой пары, неэкранированной витой пары (UTP) и экранированной витой пары (СТП). В настоящее время UTP используются в качестве современных кабелей для Интернета. более низкая стоимость, а установка и обслуживание проще по сравнению с коаксиальным кабели. STP аналогичен UTP, но покрыт дополнительной оболочкой для защитить провода от внешних помех. См. рис. 13.3

3. Волокно Оптика: Этот кабель отличается от два других кабеля. Два других кабеля снаружи были покрыты изоляционным материалом. и проводящий материал, такой как медь внутри. Но в этом кабеле пряди стекла и импульс света используется для отправки информации. Они в основном используется в глобальной сети (WAN). WAN — это сеть, которая распространяется на очень большое расстояние для подключения компьютеров. Одним из примеров WAN является Интернет. Эти Кабели прокладываются глубоко под землей, чтобы избежать повреждения кабелей. оптический кабель использует свет для передачи информации из одного места в другое. Доступны два типа волоконно-оптических кабелей. Один из них — одномодовый. (100BaseBx), другой — многомодовый (100BaseSX). Используются одномодовые кабели. для передачи на большие расстояния и по высокой цене, тогда как многомодовые кабели используются для передачи на короткие расстояния при очень низкой стоимости. Оптические кабели просты в обслуживании и установке. См. рис. 13.4

4. USB Кабели: Универсальная последовательная шина Используется для подключения клавиатуры, мыши и других периферийных устройств. Но есть некоторые специальные сетевые устройства, используемые для подключения к Интернету через USB называются ключами. Ключ представляет собой небольшое периферийное устройство с совместимым мобильного широкополосного доступа с тонким слотом в нем и подключается к Интернету и действует как модем к компьютеру. См. рис. 13.5

Последняя версия USB — USB 3.0 который имеет скорость передачи данных 4,85 Гбит/с. Но у USB 2.0 всего 480 Мбит/с.

Micro USB — миниатюрная версия USB, используемого для подключения мобильных устройств, таких как смартфоны, устройства GPS и цифровые фотоаппараты.

5. Серийный номер и параллельные кабели: Ранее в 1980-е гг. до 1990-х годов Ethernet и USB не были разработаны. Затем сериал и Для подключения Интернета к системе использовались параллельные интерфейсные кабели. Они когда-то использовались для подключения ПК к ПК. До появления USB система будет иметь как последовательный порт, так и параллельный порт. Последовательный порт отправит 1 бит за один раз, тогда как параллельный порт будет отправлять 8 бит за один раз. Параллель кабели используются для подключения к принтеру и другим драйверам дисков. RS232 один тип последовательного кабеля, также известный как нуль-модемный кабель. См. рис. 13.6

6. Ethernet Кабели: кабель Ethernet самый общий тип сетевого кабеля, в основном используемый для подключения компьютеров или устройств дома или в офисе. Этот кабель соединяет проводные устройства в локальной локальной сети (LAN) для совместного использования ресурсов и доступа в Интернет.

Перекрестный кабель Ethernet является примером Нуль-модемные кабели. Этот кабель используется для соединения двух ПК или двух сетевых устройств того же типа. Этот кабель представляет собой сложный кабель Ethernet, используемый для подключения Интернет к системе. Этот кабель работает на скорости 10 Гбит/с и выше. Перекрестный кабель Ethernet идентичен на обоих концах. В настоящее время маршрутизаторы подключаются через перекрестные кабели для обеспечения беспроводной сети из локальной сети. См. рис. 13.7

Как перекрестный кабель, RS-232 Кабель также используется для соединения двух компьютеров без модема. Так что, это также нуль-модемный кабель. Известен кабель, соединяющий два устройства напрямую. как нуль-модемный кабель.

Предыдущая страница
Следующая страница

Учебный материал, Лекционные заметки, Задание, Справочник, Объяснение описания Wiki, краткое описание

Различные типы кабелей, встречающиеся как в старых, так и в новых сетях — медные, волоконно-оптические и другие — Специалист по кибербезопасности кабели.

Кроме того, вам также придется запомнить все типы разъемов. Но это не останавливается на достигнутом; полоса пропускания, частота, максимальная длина и приложение также должны быть запомнены. В этом посте я хотел бы оставить полезный и систематизированный справочник для тех из вас, кто занимается нетворкингом. По большей части существует два основных типа кабелей: медь и оптоволоконный кабель . Начнем с медного кабеля.
Медные кабели используют электричество для передачи и приема данных по проводу. Начнем с кабеля, который вы, вероятно, уже знаете. Многие из этих кабелей, о которых вы, возможно, даже не знали, находятся в вашем доме и соединяют ваши компьютеры, телефоны и модемы.
1. Коаксиальные кабели
Первый тип медного кабеля, о котором я расскажу, скорее всего, вам знаком. Если у вас есть кабельный модем, то вы, скорее всего, видели « коаксиальный кабель ». Начиная с центра самого кабеля, «коаксиальный» кабель имеет длинный центральный проводник. Этот центральный проводник окружен диэлектриком или изоляционным материалом (в зависимости от рейтинга RG [обсуждается далее] может быть или не быть экрана из фольги). Изоляция, в свою очередь, окружена плетеным металлическим экраном. Целью этого плетеного экрана является предотвращение электромагнитных помех (EMI). Любые устройства в вашем окружении, излучающие электромагнитные помехи, например телевизор, флуоресцентное освещение, микроволновые печи и т. д., не повлияют на коаксиальный кабель. Последний слой коаксиального кабеля представляет собой внешнюю черную оболочку.
Номинальные характеристики коаксиального кабеля (RG)
Кабельные модемы обычно подключаются через коаксиальный кабель RG-6. Другой тип коаксиального кабеля, который вы можете увидеть, — это коаксиальный кабель RG-59. Существует много других типов кабелей RG, но RG-6 и RG-59 — два основных, которые вы, вероятно, увидите. «RG» означает рейтинг « Radio Grade ». В зависимости от того, какой у вас RG#, будет разный рейтинг « Ом ». Ом — это относительная мера сопротивления, а точнее, ом — это единица измерения импеданса, который является свойством динамика, ограничивающим протекание через него электрического тока. РГ-6 и РГ-59Оба коаксиальных кабеля имеют сопротивление 75 Ом, которое, скорее всего, будет напечатано на самом кабеле. Как вы можете видеть на изображении ниже, все коаксиальные кабели RG также различаются по размеру. Коаксиальный кабель RG-6 имеет толстую жилу, тогда как коаксиальный кабель RG-59 имеет более тонкую жилу.
Тип разъема на конце коаксиального кабеля различается. Итак, мы обсудим некоторые из них здесь. Начнем с самого распространенного типа разъема коаксиального кабеля.
F-коннектор
F-разъем , скорее всего, тип разъема, который вы видели. Если вы используете кабельный модем, то коаксиальный кабель, вероятно, дает вам и кабель, и доступ в Интернет. Коаксиальный кабель выйдет из вашей стены, который, скорее всего, будет разделен коаксиальным разветвителем, чтобы сделать два соединения коаксиального кабеля. Одно соединение будет идти к вашему кабельному модему, а другое к вашей кабельной приставке. В этой реализации, скорее всего, используется F-коннектор с резьбой для удобства завинчивания.
Вы можете пальцами или аккуратно использовать плоскогубцы, чтобы закрутить F-коннектор в соединение. Будьте осторожны, чтобы не повредить и не согнуть кабель.
Разъемы BNC
Последним коаксиальным разъемом является разъем BNC , который предназначен не только для коаксиальных кабелей. Разъемы BNC использовались в старых сетях. Эти разъемы «байонетного типа» могли зафиксироваться на месте. Соединители BNC были созданы Байонетом Нилом-Консельманом или Полом Нилом (Bell Labs) и Карлом Консельманом (Amphenol). В наши дни вы можете увидеть разъемы BNC для линий T1 для глобальной сети (WAN).
Для этого слайд-шоу требуется JavaScript.
Для разъема BNC просто поверните разъем и зафиксируйте его на месте. По мере того, как мы будем двигаться дальше, я хочу рассказать об оборудовании, которое на самом деле не является коаксиальным разъемом.
Коаксиальный разветвитель
Я хочу рассказать о коаксиальном разветвителе , потому что он широко используется, особенно в вашем доме. Коаксиальный разветвитель делает именно то, что следует из его названия, он разделяет коаксиальный кабель. Эти сплиттеры очень полезны при прокладке кабелей.
Проверьте телевизор дома. Вы, вероятно, найдете хотя бы один из них, если у вас есть кабельный модем.
2. Витая пара
Теперь перейдем к следующему типу медных кабелей: Витая пара . Это наиболее распространенный тип кабелей, используемых в сетях с 1980-х годов. Он даже используется для наших телефонов. По сути, витая пара состоит из 4 или более проводов, скрученных друг вокруг друга внутри внешней оболочки. Скручивание проводов предотвращает «перекрёстные помехи». Но, прежде чем мы углубимся в кабельную систему с витой парой, нам нужно разделить её дальше, так как существует два типа кабеля с витой парой.
Кабели с экранированной витой парой (STP)
Кабели STP по-прежнему состоят из проводов, скрученных друг вокруг друга; однако пучок проводов заключен в экран для защиты от электромагнитных помех. На изображении ниже есть экран на основе фольги, защищающий внутренние провода. Кабели STP используются только в сетевых средах, где ожидается наличие электромагнитных помех. Например, если сетевому специалисту необходимо проложить кабель в зоне, где определенное оборудование может излучать электромагнитные помехи (например, микроволновые печи, флуоресцентное освещение, системы отопления, вентиляции и кондиционирования воздуха и т. д.), то кабель STP будет неплохой идеей.
Если вы собираетесь использовать STP-кабель, убедитесь, что это действительно необходимо, потому что STP-кабель дороже, чем наш следующий тип кабеля на основе витой пары.
Неэкранированная витая пара (UTP)
Наша следующая витая пара Кабель UTP . Так же, как кабели STP, кабели UTP состоят из проводов, скрученных друг вокруг друга, за исключением того, что они не имеют дополнительного экранирования. UTP является наиболее распространенным сетевым кабелем, используемым сетевыми специалистами. Поскольку кабели UTP не обеспечивают такой же защиты от электромагнитных помех, как кабели STP или коаксиальные кабели, вам следует быть осторожным при установке кабелей UTP.
Как вы могли уже догадаться, кабели UTP дешевле, чем кабели STP, что делает их универсальным кандидатом для использования в наших сетях.
Категории кабелей для витой пары
Все кабели STP и UTP бывают разных видов, и выбор того, какой из них соответствует потребностям вашей сети, может быть затруднен. Соответственно, кабельная промышленность создала различные категории кабелей с витой парой. Эти «категории» называются просто рейтингами « CAT ». Каждый рейтинг CAT оценивается по самой высокой частоте в мегагерцах (МГц), с которой может работать кабель. Я создал таблицу, чтобы помочь различать множество различных рейтингов CAT.
Как видите, каждый рейтинг CAT имеет максимальную пропускную способность, которая представляет собой максимальный объем данных, передаваемых по кабелю, в мегабитах в секунду (Мбит/с). Все рейтинги CAT имеют одинаковые ограничения по длине (в зависимости от приложения), и в зависимости от их возраста некоторые рейтинги CAT официально признаны EIA / TIA. EIA — это Альянс электронной промышленности, а TIA — Ассоциация телекоммуникационной промышленности. Есть и другие группы, которые также устанавливают стандарты для кабелей, такие как ISO и ANSI.
Если вы внимательно изучите таблицу, то заметите, что каждый рейтинг CAT имеет свое применение. Что я имею в виду под «приложением», так это то, для чего обычно используется этот рейтинг CAT? Поскольку в настоящее время в большинстве сетей используется Ethernet со скоростью 1000 Мбит/с (или 1 Гбит/с), вы, скорее всего, не будете ничего устанавливать под CAT5e, хотя есть исключение для старых сетей. Если вы устанавливаете кабели для новой сети, вы, скорее всего, будете устанавливать CAT5e, CAT6, CAT6a или, возможно, CAT7.
CAT5 использовался в Ethernet 100 Мбит/с, который в то время также назывался «Fast Ethernet (FA)» (примерно в начале 19 века). 90-х). CAT5 был заменен на CAT5e, который был физически похож и поддерживал ту же максимальную частоту, но CAT5e поддерживал скорости Gigabit Ethernet, что сделало его очень популярным в начале 21 века. CAT6 стал следующим шагом к улучшению частоты и пропускной способности, поддерживая до 250 МГц и 10 Гбит/с. CAT6a работает на частоте 500 МГц и 10 Гбит/с. И CAT6, и CAT6a имеют дополнительные оболочки, защищающие кабель от различных форм перекрестных помех. К тому же провода внутри еще и более туго намотаны. Однако, если вы собираетесь использовать кабель CAT6, убедитесь, что вы понимаете ограничения по длине. Современные стандарты Ethernet утверждают, что между коммутатором и узлом может быть расстояние 100 м, но это будет отличаться, если вы используете рейтинги CAT6.
Разъем RJ-11
« Registered Jack (RJ) » — это разъем, используемый для подключения кабелей с витой парой. Посмотрите внимательно на изображение ниже. Вы заметите, что разъем RJ-11 имеет 6 контактов и 2 проводника, что дало ему альтернативное название — разъем «6P2C». Это означает, что к этому разъему подходят 2 кабеля.
Для этого слайд-шоу требуется JavaScript.
Разъем RJ-11 был очень старым типом разъема, и вы, вероятно, никогда не увидите его, если только он не предназначен для более старого телефона.
Разъем RJ-14
Разъем RJ-14 использует 6 контактов и 4 проводника, что делает его разъемом 6P4C. Это означает, что 4 кабеля подключаются к этому типу разъема.
Для этого слайд-шоу требуется JavaScript.
Как и RJ-11, разъем RJ-14 также используется для телефонов.
Разъем RJ-45
Разъем RJ-45 является наиболее часто используемым типом разъема, который используется для подключения витой пары в современных сетях Ethernet. Он имеет 8 контактов и 8 проводников (8P8C), то есть всего 8 проводов заканчиваются в этом разъеме.
Для этого слайд-шоу требуется JavaScript.
Порт RJ-45 обычно используется на маршрутизаторах, коммутаторах, компьютерах и других устройствах.
Давайте закончим обсуждение медных кабелей и перейдем к следующему широкому типу кабелей: Волоконно-оптические кабели
Вместо использования электричества для передачи и приема данных по проводу, как в случае с медными кабелями, Волокно -оптический кабель использует световые импульсы (либо светодиоды, либо лазеры). Поскольку в оптоволоконных кабелях используется свет, отсутствует риск электромагнитных помех или прослушивания проводов, что делает их хорошим вариантом для государственных учреждений и других компаний/организаций для защиты своих данных. Дополнительным преимуществом использования оптоволоконных кабелей является расстояние. В то время как современные медные кабели Ethernet проходят максимум 100 м, оптоволоконные кабели могут проходить 10 км (некоторые могут проходить 40 км!) без ухудшения качества сигнала. Если в сети используется оптоволоконный кабель, кабели идут парами; один кабель для передачи и один кабель для приема. В некоторых случаях два кабеля соединяются вместе для полнодуплексного режима.
Устройство оптоволоконного кабеля довольно просто понять. В центре находится стекловолокно или «сердцевина». Сердцевину окружает «стеклянная оболочка», которая позволяет свету отражаться и гаснуть при прохождении по волокну. Существует также буферный материал, чтобы придать кабелю прочность от изгиба и наступания. И, наконец, внешняя оболочка.
Размер оболочки жилы зависит от кабеля, но, как правило, составляет 62,5/125 микрон.
Режим многомодового волокна (MMF)
Если в вашем оптоволоконном кабеле для передачи световых сигналов используются светодиоды, то это называется « режим многомодового волокна (MMF) ». Светодиоды не такие сильные, как лазеры; поэтому световые сигналы могут распространяться только на 2 км в качестве допустимого диапазона расстояний. Это неплохо. Это было бы хорошо для центров обработки данных, серверов и соединяющих друг с другом зданий, которые не слишком далеко. MMF получил свое название от того, как световые сигналы отражаются от облицовки. Как вы можете видеть ниже, свет отражается и отражается от облицовки во многих местах; таким образом, существует множество «режимов» световых сигналов.
Одномодовое волокно (SMF)
Одномодовое волокно (SMF) использует лазеры для передачи световых сигналов вместо светодиодов. С лазерами световые сигналы могут распространяться на расстояние более 100 км, что делает их идеальными для глобальных сетей и соединений на большие расстояния. В отличие от режима MMF, в режиме SMF нет нескольких путей для световых сигналов. Как показано на изображении ниже, световые сигналы передаются от одного конца к другому с минимальными отражениями и отражениями.
Verizon FiOS использует оптоволоконные кабели режима SMF для распространения своих услуг из центрального офиса Verizon FiOS в ваш район, что позволяет кабелю проходить большие расстояния до вашего дома.
Волоконно-оптические длины волн
Поскольку здесь мы говорим о свете, оптоволоконные кабели используют различные длины волн света, измеряемые в нанометрах (нм). Если вы используете режим MMF, оптоволоконный кабель в режиме MMF, скорее всего, будет передавать на длинах волн 850 нм. Неважно, какой стандарт вы используете; если вы используете светодиоды, длина волны не меняется. С другой стороны, если вы используете режим SMF, вы можете видеть длины волн от 1310 до 1550 нм, в зависимости от мощности лазера.
Теперь мы рассмотрим различные типы оптоволоконных разъемов. Существует множество различных типов разъемов для оптоволокна, но обычно мы обращаем внимание только на четыре.
Соединители ST
Соединители ST используются уже давно. «ST» означает «прямой наконечник». Это байонетное соединение (BNC), которое фиксируется на месте и имеет прямой наконечник на конце, что и дало ему название. Проблема с разъемами ST заключается в том, что скручивание не является деликатной процедурой, когда речь идет об очень хрупких оптоволоконных кабелях. Вдобавок ко всему, если у вас большие руки, вам будет сложно включать/выключать эти разъемы, когда они все плотно упакованы.
Для этого слайд-шоу требуется JavaScript.
Разъемы SC
Разъем SC известен под разными названиями: абонентский разъем, стандартный разъем и квадратный разъем. Разъемы SC были великолепны, но сетевые специалисты жаловались на их относительно большой размер, который препятствовал количеству портов SC, которые вы могли бы иметь на своих устройствах.
Для этого слайд-шоу требуется JavaScript.
Соединитель FC
Соединитель FC расшифровывается как соединитель «Field Assembly» или «Ferrule». Это отлично подходит для сред с сильными вибрациями, поскольку разъем FC имеет резьбу. Вы просто вставляете его в разъем и крутите.
Для этого слайд-шоу требуется JavaScript.
Разъем MT-RJ
Разъем MT-RJ представляет собой тип разъема Small Form Factor (SFF). » «MT» означает «Зарегистрированный разъем с механической передачей» или «Медиатерминал — рекомендуемый разъем». Разъем MT-RJ был создан для замены оптоволоконных разъемов ST и SC. Как вы можете видеть ниже, к разъему MT-RJ подходят два оптоволоконных кабеля: один для передачи и один для приема для полнодуплексного режима.
Для этого слайд-шоу требуется JavaScript.
LC Connector
LC Connector означает «Lucent Connector», «Local Connector» или «Little Connector». Это тип разъема малого форм-фактора (SSF), также созданный для замены оптоволоконных разъемов ST и SC. Как и разъем MT-RJ, он является полнодуплексным. Разъем LC имеет замок, похожий на разъем RJ-45, для блокировки соединения.
Для этого слайд-шоу требуется JavaScript.
Одиночные разъемы LC могут выглядеть как разъемы SC; однако разъемы LC имеют механизм «замка», а разъемы SC — нет.
Оптоволоконные соединители
Если вам нужно соединить различные оптоволоконные соединители вместе, вы можете использовать так называемый оптоволоконный соединитель . Волоконно-оптические соединители будут соединять различные типы оптоволоконных соединителей независимо от разницы. Просто убедитесь, что вы выбрали правильный оптоволоконный соединитель, чтобы выполнить работу.
Обратите внимание, как соединялись разъемы FC с разъемами SC и разъемы FC с другими разъемами FC, чтобы увеличить радиус действия оптоволоконного кабеля.
Варианты подключения
Поскольку мы имеем дело со светом, существует вероятность « обратных потерь ». Возвратные потери — это количество света, которое теряется или отражается обратно к источнику. Внутри оптоволоконного соединителя вы можете увидеть сердцевину волокна. Сердцевину окружает то, что мы называем «феррула ». Это кусок твердой керамики, предназначенный для защиты оптоволокна при подключении и отключении оптоволоконных соединений.
Помимо рассмотренных нами оптоволоконных разъемов, волоконно-оптические кабели различаются точками подключения (наконечник наконечника). Я не собираюсь сегодня углубляться в эту тему, но в зависимости от угла наклона наконечника и степени его полировки вы можете свести к минимуму возвратные потери.
1.
Последовательные кабели
Помимо медных и оптоволоконных кабелей, следует упомянуть и другие типы кабелей, такие как « Последовательные кабели 9».0006 ». Последовательные кабели появились еще до изобретения ПК в 1980 году; поэтому, когда в то время создавался ПК, последовательный кабель был единственным вариантом. Для последовательных кабелей используется «Рекомендуемый стандарт (RS)-232 ». Более распространенным последовательным портом на ПК старшего поколения были эти DB-9 (что означает 9-контактный).
Для этого слайд-шоу требуется JavaScript.
Существует множество различных вариантов последовательных кабелей и портов RS232. Мы часто использовали их для подключения к модему, коммутатору, брандмауэру или другому устройству для последовательного соединения.
2. Параллельные соединения
Параллельные соединения примерно того же возраста, что и последовательные порты. Они использовали 25-контактный гнездовой разъем типа DB. Параллельные соединения обеспечивают очень низкую скорость передачи данных.
Заключение
Это множество различных категорий и подкатегорий кабелей, а также их различные характеристики. Мы посетили как старые, так и новые типы кабелей. Надеюсь, когда вы вспомните все эти разные кабели и их типы разъемов, вы сможете сослаться на этот пост. Или вы можете инвестировать в учебное пособие Майка Мейерса N10-006 или посмотреть профессора Мессера на YouTube. Объединение всех ваших ресурсов и размещение их в аккуратной и организованной таблице также окупается.
Ссылки
Эрнандес, Д. (2017). «Демистификация типов Ethernet — разница между Cat5e, Cat 6 и Cat7». Versa Technology, Inc. Получено с https://planetechusa.com/blog/ethernet- Different-ethernet-categories-cat3-vs-cat5e-vs-cat6-vs-cat6a-vs-cat7-vs-cat8/
Meyers , М. (2015). Сертификационный экзамен CompTIA Network+ N10-006 . McGraw-Hill Образование: Нью-Йорк, штат Нью-Йорк.
Нравится:
Нравится Загрузка.
