Шаговое напряжение что это такое. Шаговое напряжение: опасность, причины возникновения и правила безопасности

Что такое шаговое напряжение. Как оно возникает и чем опасно для человека. Какие меры безопасности необходимо соблюдать в зоне шагового напряжения. Как правильно покинуть опасную зону.

Что такое шаговое напряжение и как оно возникает

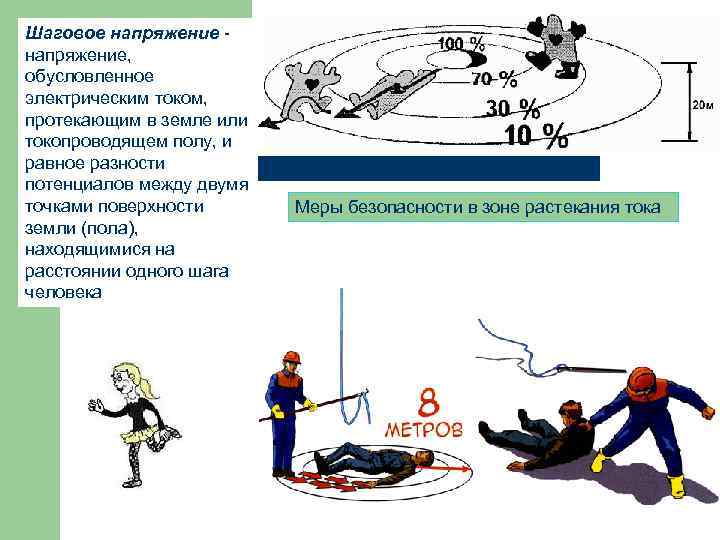

Шаговое напряжение — это разность электрических потенциалов между двумя точками земли, находящимися на расстоянии шага человека (около 0,8-1 м). Оно возникает при растекании электрического тока по поверхности земли в результате замыкания токоведущей части на землю.

Основные причины возникновения шагового напряжения:

• Обрыв и падение на землю провода линии электропередачи
• Пробой изоляции подземного электрического кабеля
• Удар молнии в землю
• Неисправность заземления электроустановок

При этом по земле начинает растекаться электрический ток, создавая на ее поверхности определенное распределение потенциалов. Чем ближе к месту замыкания, тем выше потенциал. С увеличением расстояния потенциал снижается.

Чем опасно шаговое напряжение для человека

Опасность шагового напряжения заключается в том, что при нахождении человека в зоне его действия, через тело проходит электрический ток. Величина тока зависит от разности потенциалов между ступнями ног и сопротивления тела человека.

Основные поражающие факторы шагового напряжения:

• Судорожное сокращение мышц ног, что может привести к падению
• Нарушение работы сердца и органов дыхания
• Потеря сознания
• Термические ожоги в местах входа и выхода тока
• При больших токах — остановка сердца и дыхания

Степень поражения зависит от величины тока, проходящего через тело человека, длительности его воздействия, пути прохождения тока и индивидуальных особенностей организма.

Факторы, влияющие на величину шагового напряжения

На величину шагового напряжения влияют следующие основные факторы:

• Сила тока замыкания на землю — чем она больше, тем выше шаговое напряжение
• Удельное электрическое сопротивление грунта — в сухом грунте шаговое напряжение выше, чем во влажном
• Расстояние от точки замыкания — максимально вблизи места стекания тока в землю
• Длина шага человека — чем шире шаг, тем больше разность потенциалов
• Направление движения относительно точки замыкания

Наиболее опасная зона находится в радиусе 8-10 м от места замыкания тока на землю. На большем удалении шаговое напряжение существенно снижается.

Правила поведения в зоне действия шагового напряжения

При обнаружении оборванного провода или попадании в зону шагового напряжения необходимо соблюдать следующие правила:

1. Не приближаться к оборванному проводу ближе, чем на 8-10 метров
2. Выходить из опасной зоны следует короткими шагами, не отрывая ступни ног от земли
3. Передвигаться нужно по сухой непроводящей поверхности (сухая трава, доски и т.п.)
4. Не касаться окружающих предметов и других людей
5. Сообщить об обнаруженной опасности в аварийную службу

Категорически запрещается в зоне шагового напряжения:

• Бежать или делать широкие шаги
• Прикасаться к заземленным конструкциям
• Приближаться к лежащему на земле проводу
• Пытаться самостоятельно убрать провод

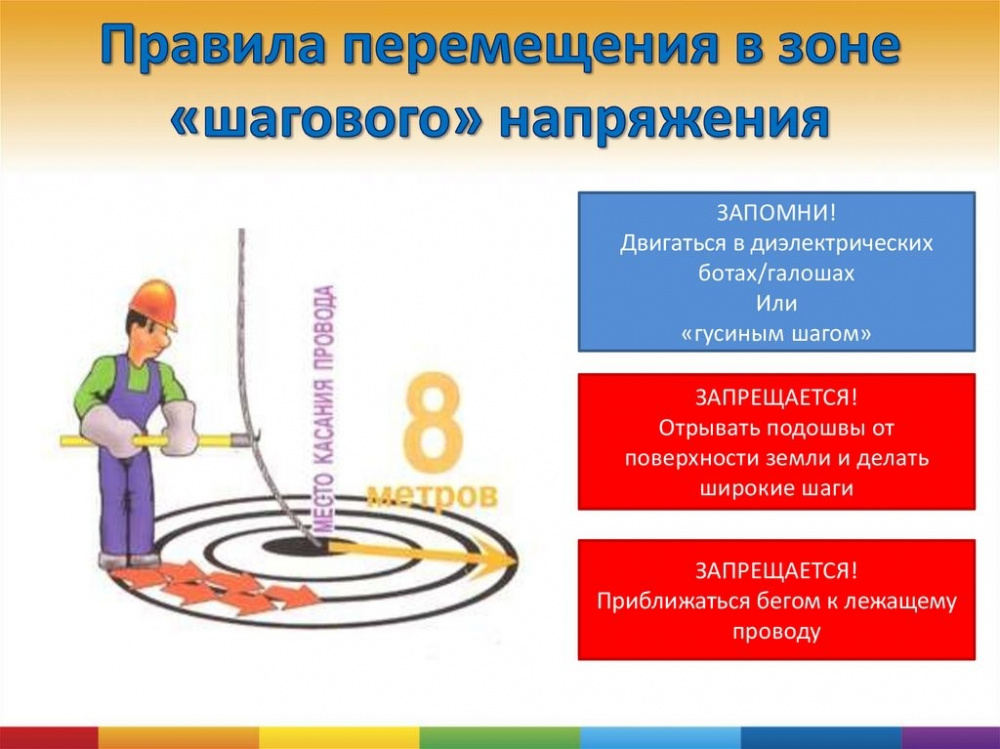

Как правильно покинуть зону шагового напряжения

Правильный выход из зоны действия шагового напряжения осуществляется следующим образом:

1. Соедините ступни ног вместе
2. Развернитесь в сторону от места замыкания
3. Передвигайтесь мелкими скользящими шагами, не отрывая ног от земли
4. Шагайте так, чтобы ступни все время были вместе
5. Удаляйтесь от опасной зоны не менее чем на 8-10 метров

Такой способ передвижения позволяет свести к минимуму разность потенциалов между ногами и избежать поражения электрическим током.

Первая помощь пострадавшему от шагового напряжения

Если человек пострадал от воздействия шагового напряжения, необходимо:

1. Освободить пострадавшего от действия электрического тока, соблюдая меры собственной безопасности
2. Вызвать скорую медицинскую помощь
3. При отсутствии сознания проверить пульс и дыхание
4. При необходимости начать сердечно-легочную реанимацию
5. Обработать места электрических ожогов
6. Обеспечить пострадавшему покой и наблюдать за его состоянием до приезда врачей

Важно помнить, что даже при отсутствии видимых повреждений, человек, подвергшийся воздействию электрического тока, нуждается в медицинском наблюдении.

Меры по снижению опасности шагового напряжения

Для уменьшения риска поражения шаговым напряжением применяются следующие меры:

• Использование защитного заземления и зануления электроустановок
• Применение устройств защитного отключения (УЗО)
• Выравнивание потенциалов в зоне нахождения людей
• Использование изолирующих средств защиты (диэлектрические боты, галоши)
• Обучение персонала правилам электробезопасности
• Своевременный контроль состояния электрооборудования

На предприятиях должны проводиться регулярные инструктажи по электробезопасности и отрабатываться действия в аварийных ситуациях.

что это такое и меры безопасности

Электрический ток представляет опасность для окружающих прежде всего отсутствием каких-либо внешних признаков, указывающих на возможность потенциального вреда. Особо следует отметить шаговое напряжение, которое в большинстве случаев становится настоящей ловушкой. Его нельзя заранее увидеть или услышать, это явление обнаруживается лишь в последний момент, когда сложно принять действенные меры.

Содержание

Отчего возникает явление шагового напряжения

Согласно определению электротехники, такое понятие, как шаговое напряжение представляет само по себе опасный потенциал, возникающий неподалеку от любого проводника, находящегося в рабочем состоянии. Непосредственную опасность представляют две точки зоны шагового напряжения, находящиеся в опасной близости, на дистанции примерно 0,8 метра одна от другой. Этот показатель по своей сути ни что иное, как средний размер шага, который делает взрослый человек.

Данный потенциал обладает опасной величиной, которая зависит от сетевого напряжения и расстояния между оборванным проводом и человеком. Поэтому данное значение находится в очень широком диапазоне и составляет от десятков до тысяч вольт, приходящихся на один шаг. В связи с этим, его называют потенциально опасным.

Основной причиной возникновения подобной ситуации являются деревья, довольно часто падающие на ЛЭП под действием неблагоприятных проявлений непогоды. Из-за этого происходит обрыв проводов, которые находятся под высоким напряжением, создавая тем самым небезопасную зону воздействия электрического тока.

Шаговое напряжение, как электротехнический термин, находится в прямой зависимости от различных физических условий. Кроме величины напряжения в ЛЭП, большое значение имеет величина удельного сопротивления земли на данном участке. В тех случаях, когда наблюдаются повышенные показатели влажности, радиус действия зоны поражения значительно возрастает. Это связано с ростом площади сильно увлажненного грунта, по которому электрический ток неравномерно растекается.

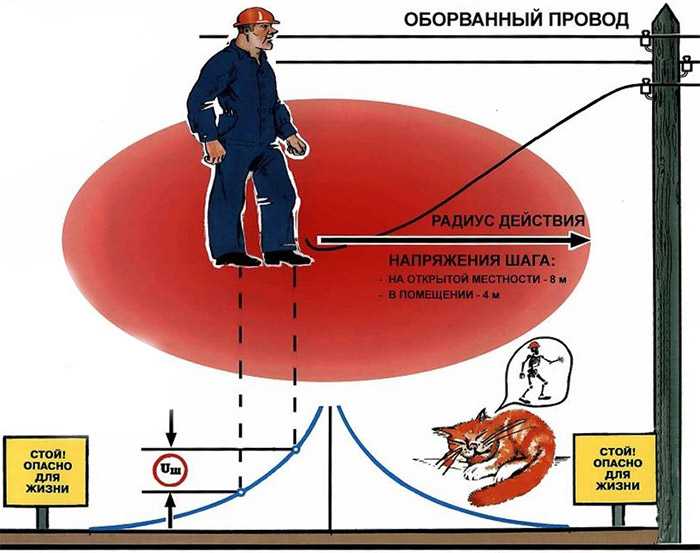

При попадании в зону, где возможно получить удар током, любой оборванный провод, находящийся на поверхности земли, следует обходить как можно дальше и не сближаться с ним на дистанцию двадцати метров и менее. Если величина опасного напряжения в точке обрыва будет равна более 1000 вольт, то максимальный радиус опасной зоны поражения составит восемь метров. При значении напряжении менее 1000 вольт радиус шагового напряжения, представляющего реальную опасность, снижается до пяти метров.

Негативные факторы шагового напряжения

Наибольшее значение, до которого в данных условиях доходит шаговое напряжение, наблюдается в непосредственной близости от оборванного проводника. До минимального значения оно доходит к 20 метрам, а затем, когда расстояние увеличивается, постепенно исчезает. Земля сама по себе является хорошим проводником электричества.

После того как человека стала окружать опасная зона шагового напряжения, у него в промежутке между обеими ногами возникает электрический ток, проявляющийся в виде разности потенциалов. Под действием тока начинается самопроизвольное сокращение ножных мышц. В результате судорожных сокращений пострадавший не может удержаться и совершает непроизвольное падение на землю.

После того как человек упал и оказался в горизонтальном положении, шаговое напряжение останавливает свое воздействие, но ситуация не становится менее опасной. Электрический ток изменяет свое направление внутри человеческого тела и начинает двигаться в направлении руки-ноги, что нередко приводит к поражению, вызывающему летальный исход.

В подобных ситуациях особенно сильно достается крупному рогатому скоту из-за большого размера шага, на который влияет расстояние, измеряемое между каждой ногой. Естественно, что и напряжение на этих участках также будет очень высоким. Поэтому животные часто погибают от поражения током.

Опасная ситуация нередко усугубляется в зависимости от поведения, которое часто бывает неправильным. Человек старается как можно быстрее выйти из опасной зоны и пытается делать максимально широкие шаги. Это приводит к еще большему увеличению разности потенциалов. Поэтому не следует поддаваться панике, а сосредоточиться на выполнении мероприятий по безопасному выходу с угрожающего участка.

Как выйти из опасной зоны

Правила электробезопасности необходимо соблюдать не только в опасной зоне, но и там, где уже не действует радиус поражения. Это связано с самой природой электрического тока, не имеющего запахов, цветовой гаммы и прочих аналогичных внешних признаков.

Потенциальная опасность устанавливается исключительно специальными приборами, а иногда – определяется внешним осмотром, то есть путем визуального наблюдения. В последнем случае становятся хорошо видны оторванные проводники линии электропередачи, находящиеся непосредственно на земле. Одно это безусловно указывает на потенциальную опасность и предполагаемый радиус действия тока. К таким участкам вообще не рекомендуется близко подходить в связи с реальной опасностью, угрожающей здоровью и самой жизни людей.

Место падения оторвавшегося проводника необходимо покинуть максимально быстро, соблюдая при этом определенные правила безопасности. Когда потенциальная угроза стала реальностью, рекомендуется с максимально возможной скоростью соединить обе ноги между собой. За счет этого в точках соприкосновения конечностей с грунтом наступает заметное снижение отрицательного влияния электрического тока. После этого принимаются все меры по безопасному выходу с площади, представляющей реальную угрозу. Бежать нельзя ни при каких обстоятельствах, поскольку существует возможность вновь попасть под действие напряжения. Эти меры определяются Правилами устройства электроустановок.

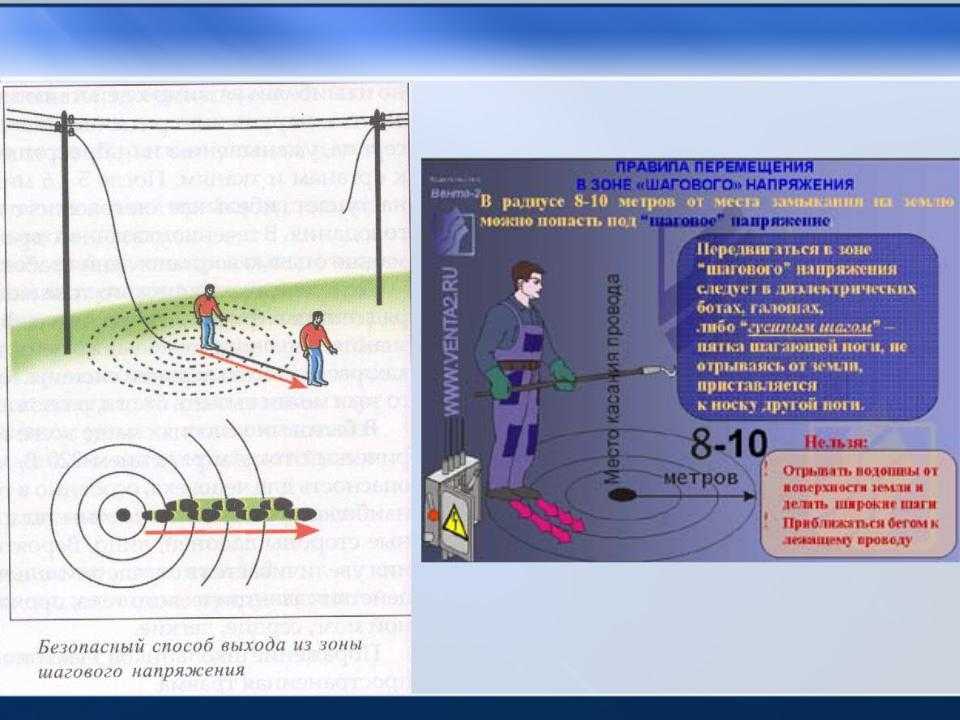

Наиболее безопасным считается движение так называемой гусиной походкой. Данный способ передвижения предполагает неторопливое совершение движений мелкими скользящими шагами, поэтому он так и называется. Нужно следить, чтобы ноги постоянно касались земли и не отрывались от нее.

Во время движения рекомендуется наступать исключительно на сухие предметы, обладающие хорошими диэлектрическими свойствами. И, наоборот, не следует передвигаться по конструкциям из железобетона, кирпичам и другие аналогичным материалам, избегать влажных участков грунта. Это основные правила перемещения в зоне шагового напряжения, требующие неукоснительного выполнения.

Существует еще один вариант, как безопасно и безболезненно покинуть зону возможного поражения. В подобных ситуациях необходимо передвигаться, совершая прыгающие движения с помощью одной ноги. Однако данный способ несет в себе потенциальную угрозу в связи с возможным случайным падением. Ток изменит свой путь в теле человека и станет более опасным, вплоть до летального исхода. Поэтому пользоваться методом прыжков для переноса нужно очень осторожно, преимущественно на ровной местности, без каких-либо препятствий.

Меры безопасности

Если же, несмотря на все усилия, все-таки не удалось избежать удара электрическим током, пострадавшему нужно в кратчайшие сроки оказать первую медицинскую помощь:

• В первую очередь всеми возможными способами останавливается негативное влияние тока.
• Одновременно производится вызов скорой помощи.
• При необходимости выполняется процедура искусственного дыхания и массаж сердца.
• Электрический ожог закрывается стерильной повязкой.
• Пострадавшему нужно обеспечить полный покой и в любом случае – определение в лечебное медицинское учреждение, независимо от состояния здоровья на данный момент.

Категорически запрещается закапывать пострадавшего в землю, поскольку вес грунта затрудняет дыхание и нарушает работу сердечной мышцы. Нельзя производить обливание водой, по возможности избегайте переохлаждения организма. Ожоговая поверхность должна содержаться в чистоте, в противном случае может получить развитие гангрена или столбняк.

Существуют общие правила безопасности и меры защиты, позволяющие избежать неприятных последствий. Чаще всего, от поражения шаговым напряжением страдают рабочие и персонал обслуживающие электрические сети. Поэтому передвигаться в зоне возможного поражения следует только в специальных диэлектрических ботах, а с собой иметь защитные перчатки. В соответствии с требованиями ПУЭ, рукоятки всех рабочих инструментов оборудуются изоляцией, точно так же изолируются другие устройства.

Нередко рабочие получают травмы в процессе эксплуатации устройств при отсутствии наряда-допуска, в котором точно указывается, что, где и когда отключено, и оборудовано защитным заземлением, сколько метров до опасного участка. Любой человек, предупрежденный о наличии напряжения, никогда не полезет к неизолированному проводнику, находящемуся на поверхности земли и сможет избежать поражения.

Риск травматизма от шагового напряжения очень сильно возрастает, если в крови присутствует алкоголь, а на ногах имеются открытые повреждения и раны. Поскольку кожный покров выполняет функции своеобразного изолятора, то любое нарушение ведет к снижению защиты. Негативное влияние оказывает и повышенный температурный баланс окружающей среды. Чем выше температура, тем опаснее присутствие человека на участке возможного поражения.

Шаговое напряжение и как от него уберечься

Порой простая прогулка по заброшенной стройке или пустырю невдалеке от высоковольтных ЛЭП может стать неожиданно опасной, если на земле окажется провод. По мере приближения к нему возрастает угроза поражения электрическим током из-за явления шагового напряжения. Сегодня мы объясним, что это такое, в чём состоит его ключевая опасность и как человеку необходимо действовать, если он уже оказался в радиусе поражения.

Особенно неприятен тот факт, что мы не способны заранее распознать потенциальную угрозу, поскольку не имеем рецепторов электромагнитного поля. В основном, осознание, что человек находится в опасной зоне, приходит только в тот момент, когда в теле начинаются неприятные ощущения, а на земле обнаруживается оголённый кабель или провод. Ошибкой также будет полагать, что в подобной ситуации проводник будет разбрызгивать искры и громко трещать – примерно в половине случаев утечка тока на землю происходит без видимых проявлений, а тихие периодические потрескивания можно расслышать только с критически близкого расстояния.







Сущность шагового напряжения

Объяснять всю опасность шагового напряжения следует прежде всего детям. Они много находятся на улице и часто попадают в места, куда взрослый человек никогда бы не пошёл. Необходимо научить их, что у электричества нет ни цвета, ни запаха, и даже самый высокий вольтаж может никак себя не проявлять. Как ребёнок, так и взрослый, должны понимать, что для попадания под шаговое напряжение касаться оборванного провода или устройства с неисправной изоляцией руками необязательно. Контакта через единственную опору, землю, может оказаться вполне достаточно.

Наиболее типичным источником рассматриваемой опасности является оголённый провод высоковольтной линии электропередач, упавший на землю. Сам термин «шаговое напряжение» довольно лаконично описывает суть явления: между двумя точками пространства образуется некая разность потенциалов, а сами эти точки являются местами прикосновения человеческих ног к земле при ходьбе. Напряжение шага очень сильно зависит от грунта, на котором развиваются события, его влажности, силы тока в цепи, дистанции до места падения кабеля и размаха самого шага. Считается, что широкий шаг в 80 см способен создать смертельно опасную разность потенциалов, а в зависимости от расстояния до провода на каждый, даже самый короткий шаг, может прийтись от пары десятков до пары тысяч вольт.

Если потенциально опасная ситуация с шаговым напряжением складывается на производстве, от трагических последствий людей должна уберечь защитная автоматика, однако на открытом пространстве ни на какие предохранители рассчитывать не стоит. Хотя говорить об абсолютных величинах применительно к рассматриваемому случаю и не приходится, специалисты утверждают, что вне зависимости от вольтажа, безопасный радиус всё же существует. На расстоянии в 20 метров от точки падения кабеля сопротивление грунта превышает его проводимость и человек имеет шанс вообще не ощутить никакого напряжения, даже если на самом деле крайне малые токи будут проходить через его организм.

Случаи падения кабелей на землю зачастую случаются после сильных бурь, гроз и ураганов. Природные катаклизмы валят деревья, а те, в свою очередь, падают на высоковольтные линии и рвут их. Конечно же, для подобных случаев предусмотрены средства защиты, однако никто не может дать Вам гарантии, что они сработали или также не повреждены бурей. В условно идеальном случае при обрыве провода на ближайшей питающей подстанции должна сработать релейная защита, обесточивающая проблемный участок. Тем не менее, системы электроснабжения в населённых пунктах устроены таким образом, чтобы после небольшой задержки от момента первичного срабатывания заново пустить ток по проводам. Такой механизм предусмотрен для того, чтобы исключить случайные отключения и автоматически восстанавливать питание. Кроме того, небольшая пауза позволяет высвободиться из-под действия электрического поля каким-либо животным или птицам, вызвавшим исходное замыкание. То есть, даже при формальной исправности всех систем, через которые проходит ток, провод вполне может оказаться под напряжением. Наконец, никто не гарантирует, что провода без изоляции не провиснут до такой степени, чтобы коснуться земли или ветвей деревьев, по которым потенциал с лёгкостью дойдёт до ствола и передастся на землю.

Если Вам удастся издалека увидеть провод, упавший на землю, оцените расстояние до него. Если оно более двадцати метров, на всякий случай спокойно отойдите ещё немного дальше назад и продолжайте свой путь по окружности, не уменьшая радиус. Наиболее критичным для ЛЭП свыше 1 кВ считается дистанция около 8 метров – здесь риск серьёзного поражения электротоком крайне велик. Когда речь идёт о локальной магистрали в частном секторе с напряжениями до 1000 В, критичный радиус уменьшается до пяти метров.

Следует не только понимать, но и помнить простое правило: ток быстрее человека. Покидать опасную зону быстро запрещается! Здесь нельзя бежать или пытаться ускорить свой выход из области поражения, увеличивая длину шага – всё с точностью до наоборот. Идеальный способ ходьбы в подобной зоне – «гусиный шаг», когда ноги ставятся друг за другом, пятка к носку, без отрыва друг от друга. Хотя со стороны это и может показаться смешным, а времени придётся потратить больше – забудьте об условностях. Описанная забавная походка может спасти Вашу жизнь!







Порой специалисты предлагают и другой, более быстрый способ эвакуации из опасной зоны – прыжки на одной ноге или солдатиком, на двух сомкнутых ногах. Хотя данный подход и имеет право на жизнь, поскольку точно так же, как и предыдущий, формирует всего одну условную точку касания к поверхности без образования разницы потенциалов, он несёт в себе дополнительные опасности. Представим, что после серии прыжков человек наскочит на камень или просто потеряет равновесие от усталости. Что он сделает в первую очередь? Правильно: попытается восстановить баланс, расставив ноги пошире или опустится на колени, упираясь руками в землю. Очевидно, что число точек касания станет больше, а расстояния между некоторыми из них могут превысить даже длину шага. Исходя из этого, мы всё же не рекомендуем второй способ и считаем гораздо более универсальным и безопасным медленный «гусиный шаг».

Если вокруг Вас находятся другие люди или расположены какие-либо объекты, постарайтесь избежать прикосновения к ним даже одеждой. Попытка помочь рукой другому человеку может для всех закончиться печально. Разумеется, это не означает, что, если Вы видите приближающегося к проводам пешехода следует смолчать. Предупредите его об опасности голосом, а также проинструктируйте, как надо себя вести или покажите своим примером, как следует покидать область под напряжением.

Ток от источника растекается по земле вокруг точки касания радиально. Эту картину можно изобразить в виде серии окружностей с увеличивающимся диаметром. И если по каким-либо причинам в достаточно удалённой от эпицентра зоне Вам необходимо стать на две ноги, как обычно, сделайте это, повернувшись к проводу под напряжением лицом, а не боком. Такое положение обеспечит Вам ситуацию, когда обе конечности будут находиться на условно одном радиусе с одинаковыми, а не существенно отличающимися электрическими потенциалами.

Более всего от шагового напряжения страдают крупные животные. Хотя их чувствительность к электромагнитному полю и больше, в современном мире так много видов излучений, что они начинают их игнорировать, не обходя опасные зоны. Особенно часто несчастные случаи с животными случаются в деревнях: коровы и козы попадают под действие шагового напряжения просто потому, что расстояние между их передними и задними ногами составляет больше метра. В таких условиях результатом почти всегда становится летальный исход, если только скоту не повезёт находиться на радиусе, где уровень напряжений на порядок ниже. Из самой опасной восьмиметровой зоны вывести животное нереально: оно не может ни прыгать, ни ходить на двух конечностях гуськом вместо четырёх. Попытка помочь (точно так же, как и в примере с пешеходом выше) однозначно приведёт к трагедии.

Всегда старайтесь трезво оценивать свой глазомер: если Вы не уверены, что преодолели двадцатиметровый барьер, пройдите гусиным шагом ещё несколько метров. Кроме того, принимайте во внимание погодные условия. Влажный грунт увеличивает радиус поражения как минимум на 20%. Особенно хорошо проводит ток мокрый асфальт: если есть возможность обойти опасную заасфальтированную область подальше, так и следует поступить. Во время дождя не только избежать опасности, но и вовремя заметить сам оголённый провод на земле может быть гораздо сложнее. Выходить из зоны при любой погоде следует одинаково, однако в ливень это нужно делать максимально долго, удалившись от кабеля на большое расстояние. Причём в случае возможности передвижения по более удобному ровному асфальту или грязной земляной жиже, первые 10-15 метров имеет смысл преодолевать на однородной поверхности, а последующие – по земле. Так Вас от источника будет гарантированно отделять достаточный объём грунта, способный принять в себя любой потенциал, в отличие от асфальта.

Напоследок здесь важно отметить, что усугубить ситуацию способны и другие, менее очевидные факторы. Проводимость человеческого организма в данном контексте имеет существенное значение и изменяться она может по разным причинам. Для детей, заведомо обладающих меньшим весом тела, опасность шагового напряжения выше, чем для взрослых. В дождь ток проводит не только та вода, что разлита по поверхности земли, но и та, которая намочила Вашу одежду и обувь. Кроме того, зафиксировано множество случаев, когда люди, попросту вспотевшие от летней жары, получали серьёзные и даже смертельные электроудары, находясь в зоне с напряжением всего в пару-тройку десятков вольт.







Как распознать опасность и что делать после выхода из опасной зоны?

Нередко зону обрыва можно распознать издалека по отсутствию искусственного освещения в тёмное время суток. Если Вы каждый день ходите по одной и той же дороге, то чётко знаете, где расположены фонарные столбы или подвесные уличные светильники. Увидев, что они не работают все сразу, Вы вряд ли решите, что они одновременно перегорели – скорее всего, участок обесточен. И если недавно была гроза, то это вполне может случиться из-за того, что провода оборваны.

Не все люди в своей жизни попадали под действие электротока даже в бытовых условиях, а потому могут не сразу осознать, что, идя по улице, испытывают шаговое напряжение. Совершенно логично, что поражение ощущается снизу-вверх: сначала в ногах чувствуется покалывание, затем оно переходит в зуд, а в мышцах начинаются непроизвольные спазмы. Если человек зашёл слишком далеко в опасную область, вполне может начаться сильная боль в ногах, сопровождающаяся мышечным тремором и частичной невозможностью управлять конечностями. Зачастую ток идёт по кратчайшему пути «нога-таз-нога» и не поднимается выше пояса, что оставляет большие шансы на нормальное функционирование рук, лёгких, сердца и мозга. Главное – вовремя сориентироваться и не становиться на четвереньки, а наоборот попытаться встать на ноги. Старайтесь подниматься, держа пятки или носки вместе, в контакте, не опираясь при этом ни на что руками.

Покидая опасную область, не торопитесь: даже в случае мышечного спазма каждый последующий шаг от эпицентра будет даваться Вам легче, поскольку парализующее действие тока ослабеет с расстоянием. Добравшись до безопасного места, проверьте своё самочувствие: продолжают ли дрожать конечности, нет ли онемения, ощущается ли головная боль или головокружение. Имеет смысл произнести вслух несколько предложений – например, вспомнить школьное стихотворение. Это даст понимание, не повреждены ли мозг и речевой аппарат. Небольшая боль в мышцах может ещё некоторое время сохраняться, однако сердечный ритм должен довольно быстро прийти в норму. Дыхание в обычной ситуации также стабилизируется за пару минут. Статистика гласит, что в 80% случаев правильные действия позволяют пережить шаговое напряжение без последствий для здоровья.

порядок действий в зоне поражения и методы снижения

Шаговое напряжение — разница потенциалов на участке земли, на котором происходит растекание тока, при расстоянии между точками, равном стандартному шагу человека, то есть 0,8–1 м. Величина этого показателя зависит от физических свойств грунта (удельного сопротивления), частоты и силы тока, растекающегося по участку, и ряда других параметров.

Попавший под его воздействие чувствует покалывание в ногах, в тяжёлых случаях появляются судороги. При панических попытках покинуть аварийную зону неподготовленный человек старается убежать, причём быстро с максимально возможной длиной шага. Во многих случаях это становится причиной летальных исходов.

Благодаря эффекту рассеивания электрического тока опасность поражения шаговым напряжением уменьшается при удалении от точки соприкосновения аварийного провода с землёй. На расстоянии в пределах 20 м при нормальных условиях вероятность получения удара током уже стремится к нулю.

Содержание

1. Причины его появления
2. Виды шагового напряжения
3. Значения шагового напряжения
4. Перемещения в зоне шагового напряжения
5. Выход из зоны шагового напряжения
6. Как освободить человека
7. Методы снижения шагового напряжения на предприятиях

Причины его появления

В непосредственной близости от высоковольтных ЛЭП, на участках с кабельными коммуникациями представляет опасность возникновения такого явления, как шаговое напряжение. Возникает подобный эффект при различных обстоятельствах. Например, причиной появления может стать обрыв линии ЛЭП, при котором один из проводников упал на землю. Кроме того, опасность представляют и зоны, расположенные вокруг штатных заземлителей электрооборудования, при аварийных ситуациях с КЗ на землю.

Существует вероятность возникновения шагового напряжения и при пробое изоляции высоковольтных подземных кабелей при отказе автоматических защитных устройств, которые должны обесточить линию в аварийных ситуациях.

По этой причине не рекомендуется находиться в зонах расположения ЛЭП и подземных коммуникаций, особенно в условиях повышенной влажности, а тем более при дожде.

Виды шагового напряжения

Наиболее опасным считается шаговое напряжение, возникающее при одиночном заземлителе. К этому случаю можно приравнять ситуацию с упавшим на землю проводом ЛЭП. При этом максимальный потенциал будет именно в точке соприкосновения с поверхностью или в месте установки заземлителя.

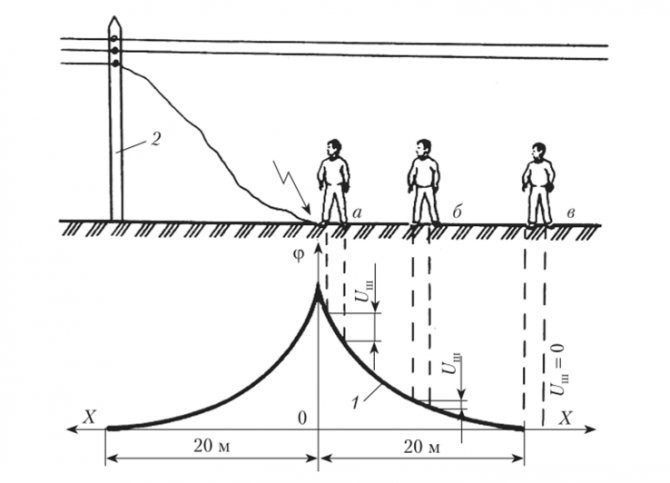

За счёт рассеивания тока по грунту с увеличением расстояния от точки заземления величина потенциала падает, причём значение меняется по изогнутой кривой, с максимальным уменьшением именно на первом её участке. Поэтому самым опасным считается шаг, при котором одна нога расположена непосредственно на проводе или над заземлителем, а вторая на расстоянии 0,8–1 м. Потенциально опасным считается нахождение на расстоянии до 8 м при напряжении не более 1 кВ, а для высоковольтных сетей этот показатель уменьшается до 4-5 м.

Аналогичная картина наблюдается и при наличии групповых заземлителей, с той только разницей, что общий потенциал распределяется по всем заземляющим проводникам. То есть, общее шаговое напряжение (разница потенциалов) на расстоянии одного шага человека будет меньшим. А при нахождении ног на разных заземлителях никаких последствий ощущаться не будет, так как величина потенциала у них одинаковая.

Значения шагового напряжения

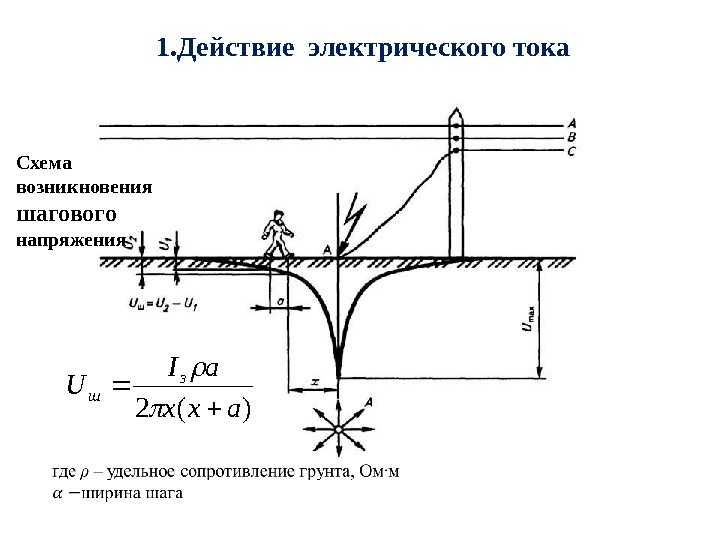

Из физических предпосылок возникновения такого эффекта становится понятным, что величина шагового напряжения зависит от величины удаления от заземлителя или упавшего провода, расстояния между ступнями ног.



При этом можно выделить следующие основные значения:

• Максимальное — возникает в случаях, когда одна ступня находится на проводе или на грунте над заземлителем, а вторая на расстоянии 80–100 см.
  Это объясняется крутизной падения кривой графика зависимости потенциала от расстояния до точки заземления. Именно на этом участке разница потенциалов будет максимальной.
• Минимальное значение возможно только при значительном удалении от точки контакта провода с землёй. В этой зоне уже не наблюдается рассеивание электрического тока, поэтому разница потенциалов не возникает при любой величине шага.
• Нулевое значение характерно для тех ситуаций, когда ступни ног находятся на точках, для которых характерны одинаковые потенциалы. Такое становится возможным, если стать на элементы группового заземлителя или держать ступни практически вплотную.

Именно на этих данных и обоснованы правила выхода из зоны шагового напряжения, возникающей при аварийной ситуации. Практика показала, что придерживаться этих рекомендаций следует до тех пор, пока расстояния до центра зоне не превысит значение 20 м.

Перемещения в зоне шагового напряжения

Главная задача — ставить ноги так, чтобы между точками соприкосновения с землёй была минимально возможная разница потенциалов. В том случае никаких последствий для организма за исключением неприятного покалывания не наблюдается.

Так как изменить величину потенциалов человек не может, а оставаться на месте также не вариант, ведь неизвестно, сработает ли защитная автоматика или нет, безопасный выход возможен только при максимальном уменьшении величины шага. Поэтому рекомендуется покидать зону поражения «гусиным шагом». Этот способ предполагает следующие действия:

• Не отрывайте ноги от поверхности земли, перемещайте ступни, перетягивая по грунту.
• За каждый шаг переставляйте ногу так, чтобы пятка одно поравнялась с носком другой(рис.б).
• Если делать такие шажки ещё меньшими, это может увеличить время выхода, но снизит риск поражения электрическим током.

Не рекомендуется прыгать на одной ноге, хотя такие советы можно услышать. Если рассматривать ситуацию с точки зрения разницы потенциалов, то такой вариант хорош. Но не стоит забывать об опасности споткнуться, попасть на кочку или в яму, ведь идеальных условий в поле не бывает. В результате таких происшествий удержаться на ногах будет сложно, а при падении разница потенциалов увеличится, так как расстояние между точками будет равняться росту человека. Именно такие падения становятся причиной большинства летальных исходов. Не спешите, передвигайтесь «гусиным шагом».

Выход из зоны шагового напряжения

Чтобы повысить свои шансы на спасение, при попадании в зону действия шагового напряжения действуйте по следующей схеме:

• Если находитесь недалеко от ЛЭП, действующих трансформаторных подстанций, другого электрооборудования, при возникновении ощущения пощипывания в ногах, появлении судорог остановитесь.
• Не предпринимайте попытки панического бегства, это основная ошибка, которую можно допустить.
• Осмотритесь по сторонам, определите возможное место падения провода и КЗ на землю. Даже если видимых ориентиров нет, выбирайте направление движение на удаление от любых электрических линий или оборудования.
• Выходите «гусиным шагом», минимальное пройденное расстояние должно быть не менее 20 м, лучше перестраховаться.

После выхода из опасной зоны немедленно сообщите в службу спасения, так как телефона энергоснабжающей организации у вас под рукой, скорее всего, не будет. Не предпринимайте никаких действий для самостоятельной ликвидации аварии, тем более, не имея доступа к устройствам, позволяющим отключить питание отдельных участков сети или обесточить электрооборудование.

Как освободить человека

Какие-либо действия можно предпринимать только в тех случаях, когда есть угроза жизни другого человека. И то, только тогда, когда вы чётко знаете что делать и уверены в своих силах. Если авария произошла в районе действия линий до 1 кВ, действуют по следующей схеме:

• К пострадавшему передвигаются «гусиным шагом».
• Чтобы убрать с него провод, применяют заранее приготовленную сухую деревянную жердь.
• Эвакуируют пострадавшего, предварительно обмотав руки сухой одеждой, она сыграет роль изолятора.

Если авария произошла на высоковольтной линии, то спасение возможно только при наличии СИЗ(диэлектрические перчатки, галоши) или после отключения линия. Ускорить процесс можно закоротив фазы, набросив на них ветку или проволоку. Если такой возможности нет, не старайтесь рисковать, это опасно для жизни. Вход в возможную зону поражения без индивидуальных защитных средств запрещён. Лучшая помощь — вызов спасателей.

Методы снижения шагового напряжения на предприятиях

На промышленных предприятиях используют простой метод, доказавший эффективность на практике. Для этого необходимо выровнять потенциалы в зоне возможного рассеивания электрического тока. Для этого монтируют групповые заземлители, выполненные в виде сетки с небольшим размером ячейки. Во всех точках потенциал будет одинаковым, поэтому даже при аварийных КЗ на землю эффект шагового напряжения не возникнет.

Подобная схема защиты применяется в местах установки открытых распределительных устройств, трансформаторных подстанций, мощного электрооборудования и электрических машин. Следует понимать, что обеспечить такую защиту на всём протяжении существующих линий ЛЭП вокруг каждой опоры невозможно, слишком дорого. Поэтому при обнаружении первых признаков (пощипывание, потряхивание), покидайте опасную зону, передвигаясь «гусиным шагом», не отрывая ног.

Шаг и прикосновение

Например, человек может вытянуть обе руки и одновременно коснуться двух объектов, таких как ножка башни и металлический шкаф. Иногда инженеры будут использовать трехметровое расстояние, чтобы быть особенно осторожными, поскольку они предполагают, что кто-то может использовать электроинструмент с кабелем питания длиной 3 метра.

Выбор места для размещения контрольных точек, используемых в расчетах потенциала прикосновения или напряжения прикосновения, имеет решающее значение для точного понимания уровня опасности на данном участке. Фактический расчет потенциалов касания использует указанный объект (например, опору башни) в качестве первой контрольной точки. Это означает, что чем дальше от башни находится другая точка отсчета, тем больше разница потенциалов. Если вы можете представить себе человека с невероятно длинными руками, касающегося опоры башни и при этом стоящего на расстоянии многих десятков футов, вы получите огромную разницу в потенциале между его ногами и башней. Очевидно, что этот пример невозможен: вот почему так важно установить, где и как далеко находятся контрольные точки, используемые при расчете касания, и почему было установлено правило одного метра.

Снижение потенциальной опасности, связанной с шагом и прикосновением, обычно достигается с помощью одного или нескольких из следующих трех (3) основных методов:

1. Снижение сопротивления заземления системы заземления.
2. Правильное размещение заземляющих проводов.
3. Добавление резистивных поверхностных слоев.

Понимание правильного применения этих методов является ключом к уменьшению и устранению любых опасностей потенциального подъема грунта. Только с помощью высокотехнологичного программного обеспечения для трехмерного электрического моделирования, которое может моделировать структуры грунта с несколькими слоями и конечными объемами различных материалов, инженер может точно смоделировать и спроектировать систему заземления, которая будет безопасно справляться с высоковольтными электрическими неисправностями.

Уменьшение сопротивления заземления

Уменьшение сопротивления заземления (RTG) на объекте часто является лучшим способом уменьшить негативные последствия любого события повышения потенциала заземления, если это целесообразно. Повышение потенциала заземления является произведением тока повреждения, протекающего в систему заземления, на сопротивление заземления системы заземления. Таким образом, снижение нарастания потенциала заземления уменьшит нарастание потенциала на землю в той степени, в какой ток замыкания, протекающий в систему заземления, действительно увеличивается в ответ на уменьшение нарастания потенциала на землю. Например, если ток короткого замыкания для высоковольтной опоры составляет 5000 ампер, а сопротивление системы заземления относительно земли составляет 10 Ом, повышение потенциала заземления составит 50 000 вольт. Если мы уменьшим сопротивление системы заземления относительно земли до 5 Ом и в результате ток короткого замыкания возрастет до 7000 ампер, то повышение потенциала заземления составит 35 000 вольт.

Как видно из приведенного выше примера, уменьшение сопротивления на землю может иметь эффект, позволяющий большему току протекать в землю в месте повреждения, но всегда будет приводить к более низким значениям нарастания потенциала земли и ступенчатому напряжению и напряжению прикосновения при место неисправности. С другой стороны, дальше от места повреждения, на соседних объектах, не подключенных к поврежденному сооружению, увеличение тока в землю приведет к большему протеканию тока вблизи этих соседних объектов и, следовательно, к увеличению повышения потенциала земли. напряжения и шаговые напряжения на этих объектах. Конечно, если они изначально низкие, увеличение может не представлять проблемы, но есть случаи, в которых может существовать проблема. Уменьшение сопротивления относительно земли может быть достигнуто любым количеством способов, которые обсуждались ранее в этой главе.

Правильное размещение заземляющих проводов

Типичными техническими требованиями к заземляющим проводам на высоковольтных опорах или подстанциях является установка контура заземления вокруг всех металлических объектов, соединенных с этими объектами; имейте в виду, что может потребоваться изменить глубину и/или расстояние, на котором заземляющие контуры заглубляются от конструкции, чтобы обеспечить необходимую защиту. Обычно для этих контуров заземления требуется оголенный медный проводник сечением не менее 2/0 AWG, закопанный в прямой контакт с землей и на расстоянии 3 фута от периметра объекта, на 18 дюймов ниже уровня земли. Цель контура — минимизировать напряжение между объектом и поверхностью земли, на которой может стоять человек, касаясь объекта, т. е. минимизировать сенсорные потенциалы.

Важно, чтобы все металлические объекты в среде георадара были связаны с наземной системой, чтобы устранить любую разницу потенциалов. Также важно учитывать удельное сопротивление грунта в зависимости от глубины при расчете напряжения прикосновения и шагового напряжения, а также при определении глубины размещения проводников. Например, в грунте с сухим высокоомным поверхностным слоем проводники в этом слое будут малоэффективны; слой с низким удельным сопротивлением под ним был бы лучшим местом для заземляющих проводников. С другой стороны, если ниже находится еще один слой с высоким удельным сопротивлением, длинные заземляющие стержни или глубокие скважины, проходящие в этот слой, будут неэффективны.

Иногда считается, что размещение горизонтальных проводников контура заземления очень близко к поверхности приводит к наибольшему снижению потенциала прикосновения. Это не обязательно так, поскольку проводники, расположенные близко к поверхности, скорее всего, находятся в более сухой почве с более высоким удельным сопротивлением, что снижает эффективность этих проводников. Кроме того, в то время как потенциалы прикосновения непосредственно над петлей могут быть уменьшены, потенциалы прикосновения на небольшом расстоянии могут фактически увеличиться из-за уменьшенной зоны влияния этих проводников. Наконец, ступенчатые потенциалы, вероятно, будут увеличиваться в этих местах: действительно, ступенчатые потенциалы могут быть проблемой вблизи проводников, расположенных близко к поверхности, особенно по периметру системы заземления. Обычно можно увидеть проводники по периметру вокруг небольших систем заземления, зарытых на глубину 3 фута ниже уровня земли, чтобы решить эту проблему.

Снижение потенциальной опасности шага и прикосновения

Одним из самых простых способов снижения потенциальной опасности шага и прикосновения является ношение электрообуви. В сухом состоянии правильно оцененная электрическая обувь имеет сопротивление подошвы в миллионы Ом и является отличным инструментом для обеспечения безопасности персонала. С другой стороны, когда эти сапоги мокрые и грязные, ток может обходить подошвы ботинок в пленке материала, скопившейся на боках ботинка. Мокрый кожаный ботинок может иметь сопротивление порядка 100 Ом. Кроме того, нельзя предполагать, что широкая общественность, которая может иметь доступ к внешнему периметру некоторых объектов, будет носить такое защитное снаряжение.

Другим методом, используемым для снижения потенциальной опасности шага и прикосновения, является добавление более резистивных поверхностных слоев. Часто к башне или подстанции добавляется слой щебня, чтобы обеспечить слой изоляции между персоналом и землей. Этот слой уменьшает количество тока, который может протекать через данного человека в землю. Еще одним важным фактором является борьба с сорняками, так как при неисправности растения попадают под напряжение и могут проводить опасное напряжение в человека. Асфальт является отличной альтернативой, так как он гораздо более устойчив, чем щебень, и рост сорняков не представляет проблемы. Добавление резистивных поверхностных слоев всегда повышает безопасность персонала во время работы георадара.
.

Телекоммуникации в средах с высоким напряжением

Когда линии связи необходимы на объекте с высоким напряжением, требуются специальные меры предосторожности для защиты коммутационных станций от нежелательных напряжений. Прокладка любого медного провода на подстанцию ​​или опору может подвергнуть другой конец провода опасному напряжению, поэтому требуются определенные меры предосторожности.

Отраслевые стандарты, касающиеся этих мер предосторожности и защитных требований, описаны в стандартах IEEE Standard 387, IEEE Standard 487 и IEEE Standard 159.0. Эти стандарты требуют, чтобы было проведено исследование повышения потенциала земли, чтобы можно было правильно рассчитать пиковую линию 300 вольт.

Для обеспечения надлежащего заземления узла сотовой связи и заземления телекоммуникационной вышки телекоммуникационные стандарты требуют использования оптоволоконных кабелей вместо медных проводов в пиковой линии 300 вольт. Коробка преобразования медь-оптоволокно должна быть расположена за пределами зоны проведения георадара на расстоянии, превышающем пиковое напряжение 300 В или среднеквадратичное значение линии 212 В. В отрасли это известно как «300-вольтовая линия». Это означает, что по результатам расчетов медный провод от телекоммуникационной компании не может проходить ближе, чем пиковое расстояние 300 вольт. Это расстояние, на котором медный провод должен быть преобразован в оптоволоконный кабель. Это может помочь предотвратить попадание любых нежелательных напряжений в телекоммуникационную сеть телефонных компаний.

Текущие формулы для расчета 300-вольтовой линии, указанные в стандартах, привели к неправильному толкованию и расхождению во мнениях, что привело к вариациям порядка величины расчетных расстояний для практически идентичных исходных проектных данных. Кроме того, опыт эксплуатации показал, что строгое применение теории приводит к излишне большим расстояниям. Это привело к множеству компромиссов в телекоммуникационной отрасли. Наиболее известным из них является более новый стандарт IEEE Standard 159.0-2003, в котором указана отметка 150 метров (~ 500 футов) в качестве расстояния по умолчанию, если в данном месте не проводилось исследование повышения потенциала земли.

Что такое потенциал шага и потенциал касания?

Ступенчатый потенциал и потенциал прикосновения — это явления, которые объясняют, как вы можете получить удар током или получить травму от удара током из-за обрыва линии электропередач, даже если вы на самом деле не прикасаетесь к ней. Вы можете получить травму, наступив на линию электропередачи или прикоснувшись к предмету, находящемуся под напряжением.

Большинство людей думают, что нужно коснуться оборванной линии электропередачи, чтобы получить травму или поражение электрическим током, но реальность такова, что волновой эффект электрического тока упавшей линии электропередачи представляет чрезвычайную опасность для всех, кто находится в этом районе.

На самом деле, простое нахождение на расстоянии до 35 футов от оборванной линии электропередач может привести к поражению электрическим током. Вот почему так много спасателей и членов семей получают травмы, когда пытаются помочь людям, пострадавшим в результате обрыва линии электропередач.

Что такое ступенчатый потенциал?

Ступенчатый потенциал относится к разнице потенциалов между вашими ногами, когда вы стоите рядом с оборванной линией электропередач и ваши ноги находятся в разных кольцах электрического тока с разным напряжением. Разница в напряжении между вашими ногами может привести к тому, что электрический ток проникнет в ваше тело и пройдет через него.

Другими словами, одновременное воздействие двух разных напряжений может привести к поражению электрическим током или к поражению электрическим током.

Когда линия электропередач обрывается, она испускает электрический ток, который выливается на землю, растекаясь в стороны от источника питания, создавая своего рода эффект ряби. Как и следовало ожидать, мощность или напряжение электрической сети вышедшей из строя линии электропередачи выше по мере приближения к линии электропередачи и становится ниже по мере ее удаления.

Это означает, что, когда вы идете к оборванной линии электропередач или любому проводнику электричества, вы наступаете на невидимые пульсирующие кольца электрического тока с разными уровнями напряжения. И каждый шаг потенциально может привести к тому, что ваши ноги попадут в кольца электрического тока с разным напряжением.

В этом заключается опасность этого явления, потому что разница напряжений между двумя вашими ступнями может привести к тому, что электрический ток (который пытается найти землю) входит в ваше тело через одну ногу, проходит через ваше тело и затем выходит из другой ноги. Результатом в слишком многих случаях является поражение электрическим током или поражение электрическим током.

Как измерить ступенчатый потенциал

Ступенчатый потенциал равен разнице напряжения, определяемой кривой распределения напряжения между ступнями человека, когда каждая ступня находится на разном расстоянии от упавшей линии электропередач или любого проводника электричества.

Что такое сенсорный потенциал?

Потенциал прикосновения относится к тому, как вы можете быть поражены электрическим током или получить удар током, если прикоснетесь к объекту, находящемуся под напряжением или находящемуся под напряжением из-за обрыва линии электропередачи или любого проводника электричества. Электрический ток, протекающий через объект, входит в ваше тело через руку и выходит через ноги, вызывая повреждение внутренних органов.

Как измерять

Потенциал прикосновения равен разности напряжений между объектом, на который подается напряжение или наэлектризовано обрушившейся линией электропередач, и ногами человека, который касается объекта или иным образом соприкасается с ним. Напряжение могло быть почти полным напряжением от упавшей линии электропередач.

Признаки опасности

Вы можете столкнуться с опасностью поражения электрическим током в результате: (1) обрыва линий электропередач; (2) транспортные средства или инструменты под напряжением; и/или (3) находящиеся под напряжением заземленные деревья или ветки деревьев.

Защита от ступенчатого потенциала

Выполните следующие действия, чтобы защитить себя от опасностей этого явления, когда вы находитесь рядом с оборванной линией электропередач (что может быть вызвано небрежным обслуживанием инфраструктуры энергетической компании, ураганом или автомобилем). авария с выбитым столбом):

• Шаркать подальше от упавшей линии электропередач. Это включает в себя сведение ног вместе, поддержание их в постоянном контакте, постоянное удержание их на земле (никогда не отрывая их от земли) и шарканье так, чтобы одна нога шаркала вперед по длина другой ноги
• Кролик-прыжок от упавшей линии электропередач – это включает в себя сведение ног вместе и прыжок за пределы зоны
• Позвоните 9-1-1
• Позвоните в энергетическую компанию

Транспортные средства и шаг и сенсорный потенциал

Если на вашу машину упала оборванная линия электропередач, а вы находитесь внутри, следующие советы помогут вам оставаться в безопасности: приходит, и работник коммунальной службы говорит вам, что можно выйти

Если надвигается чрезвычайная ситуация, такая как пожар под капотом, и вы должны немедленно убежать, помните об опасности шага и прикосновения

Для защиты от поражения электрическим током Опасности: (1) Не прикасайтесь к земле и металлической дверной раме автомобиля и/или корпусу автомобиля одновременно (поскольку автомобиль может быть проводником электрического тока от упавшей линии электропередач); и (2) Приземляйтесь с обе ноги вместе на земле

Чтобы защититься от этих опасностей, используйте методы перетасовки или кроличьего прыжка, чтобы отойти от оборванного провода, как только вы благополучно выйдете из автомобиля.

Если вы или кто-то, кого вы любите, стали жертвой серьезной травмы или смерти в результате поражения электрическим током, вы можете позвонить и поговорить с Джеффом Фельдманом, возможно, самым опытным в стране адвокатом по вопросам поражения электрическим током. Джефф судился по делам о поражении электрическим током и тяжелых травмах против коммунальных предприятий по всей стране. Вы можете позвонить по бесплатному номеру (800) 548-0043 для бесплатной консультации.

Автор
Джеффри Х. Фельдман
Юрист по вопросам, связанным с поражением электрическим током

Джеффри провел больше дел о поражении электрическим током, чем большинство других адвокатов по травмам в стране. Он также добился нескольких многомиллионных приговоров и выплат от имени своих клиентов, многие из которых потеряли близких в результате несчастных случаев с поражением электрическим током.

Он честный адвокат. Если он берется за дело, то только потому, что искренне в него верит.

– Л.Б.

Просмотреть все отзывы

Каковы требования к сенсорному и шаговому потенциалу? | Блог

Цель:

Понять концепцию шага и потенциала прикосновения согласно IEC 62305-3 (EN 62305-3) Как энергия рассеивается на проводящих объектах. Существуют некоторые хорошие проводники, которые обеспечивают путь к земле в случае поломки столба или обрыва провода, например, металлические заборы, влажная почва и лужи. Другие проводники, такие как деревья, деревянные заборы и столбы, могут быть не такими хорошими, как металлические проводники, но все же позволяют электричеству течь на землю. Хотя древесина считается изолятором, влажная древесина проводит электричество.

Объект и близлежащие окрестности активируются, когда проводник под напряжением падает на сетчатый забор или прямо на землю, создавая высокое напряжение, пропорциональное земле. Напряжение определяется источником, сопротивлением объекта и состоянием грунта, в том числе веществом и влагой.

Градиент потенциала земли — это рассеяние напряжения от заземленного проводника или заземленного конца электрифицированного заземленного предмета. Потенциалы земли представляют собой уменьшение напряжения, связанное с этим рассеянием. С увеличением расстояния от заземленного конца напряжение быстро падает.

Что такое ступенчатый потенциал?

Состояние высокого напряжения — это когда ток течет от воздушной линии через проволочное ограждение к земле, что приводит к градиенту напряжения. Он основан на удельном сопротивлении почвы, что приводит к перепаду напряжения, также известному как разность потенциалов, между двумя участками на земле.



Ступенчатое напряжение:

Напряжение между ногами человека, стоящего рядом с наэлектризованным заземленным объектом, называется ступенчатым потенциалом. Он также равен разности потенциалов, определяемой кривой распределения напряжения между двумя участками, удаленными на значительное расстояние от электрода. Только нахождение рядом с подключенным устройством подвергает человека опасности во время неисправности. Часть потенциала земли, которую может охватить человек, совершающий шаг в 1 м, называется ступенчатым напряжением.

Форма области градиента потенциала определяет ступенчатое напряжение. Ступенчатое напряжение падает по мере увеличения расстояния от конструкции, как показано на диаграмме. В результате риск для людей снижается по мере их удаления от сооружения.



Следующие шаги могут снизить шаговое напряжение:

1. Использование барьеров или ограждений для предотвращения проникновения людей в потенциально опасные места.
2. Сопротивление пола должно быть в пределах 100 кОм на расстоянии 3 м от токоотвода.
3. Уменьшение размера ячейки сети заземления для управления потенциалом.



Что такое сенсорный потенциал?

Потенциал прикосновения — это напряжение прикосновения между живым объектом и соприкасающимися ногами человека. В некоторых случаях контактный потенциал может быть практически равен полному напряжению на заземленном объекте. Если объект заземлен в месте, отличном от точки контакта человека с ним. Кран, например, заземляется на нейтраль системы. если по каким-либо причинам кран соприкоснется с линией под напряжением, кран и человек, сидящий внутри, будут подвержены «потенциалу прикосновения или напряжению прикосновения».



Следующие шаги могут снизить напряжение прикосновения:

1) Изоляционный материал (сшитый полиэтилен толщиной не менее 3 мм с выдерживаемым импульсным напряжением 100 кВ (1,2/50 с) используется для покрытия пуха. Положение токоотводов можно регулировать, но не изменять

2) В радиусе 3 м вокруг токоотводов контактное сопротивление слоя пола не менее 100 кОм.

3) Примечание. Слой изоляционного материала толщиной 5 см, например асфальта (или слой гравия толщиной 15 см), снижает опасность до допустимого уровня (IEC 62305-3).

4) Потенциальное управление используется для сжатия ячеистой сети системы заземления.



Важность потенциального контроля:

Если большая группа людей регулярно собирается в опасной близости от сооружения, которое необходимо защитить, им следует предложить контроль для обеспечения безопасности.

Если градиент сопротивления на поверхности земли в защищаемом помещении не превышает 1/м, то достаточно управления потенциалом. Для этого к существующему фундаменту заземлителя необходимо добавить кольцевой заземлитель на расстоянии 1 м и глубиной 0,5 м. Это «первое кольцо» управления потенциалом, если в конструкции уже имеется система заземления в виде кольцевого заземляющего электрода.



Если конструкция имеет потенциальное управление, токоотводы должны быть подключены ко всем кольцам управления.



Требования к потенциалу прикосновения и прикосновения



Потенциальные опасности, связанные с потенциалом прикосновения и прикосновения:

Безопасное напряжение прикосновения и шага стало основным критерием для безопасного проектирования заземления. Из-за недавних изменений в BS EN 50522 и IEEE Std.81. Раньше заземляющий мат сопротивлением 1 Ом обеспечивал безопасность, но теперь это не так.

Как IEEE, так и IEC приняли лучшие и полезные методы для данной ситуации. Согласно стандартам, естественная опасность, создаваемая повышением потенциала земли, может противостоять человеческому сердцу или животному, вызванному разницей потенциалов при прикосновении к любому подключенному оборудованию или нахождении рядом в соответствии с потенциалом прикосновения или шага.



Как снизить риск, связанный с шаговым потенциалом и потенциалом касания?

После определения опасностей с помощью исследования потенциала Земли, специализированный консультант по электрическому заземлению имеет доступ к нескольким жизненно важным фундаментальным мерам по снижению возможности ступени и риска прикосновения (смягчение).

Однако знать, как их применять, комбинировать и размещать в надежном решении для электрического заземления, сложно. Поверхностные напряжения контролируются и поддерживаются таким образом, чтобы допустимые пороги для сердца не превышались и находились в пределах практических финансовых ограничений бюджета.





Верхние поверхностные слои удельного сопротивления должны быть дополнительной стратегией смягчения последствий. Например, цель заземления должна состоять в том, чтобы обеспечить по возможности безопасную конструкцию основания без использования химикатов для кондиционирования почвы или смягчения поверхностного слоя.



Выдерживаемое напряжение прикосновения на токоотводе системы молниезащиты:

Зона риска прикосновения и шагового напряжения находится в пределах 3 м от здания и имеет высоту 3 м. Длина этой области эквивалентна человеку, поднимающему руку на максимально возможную высоту плюс разделяющее расстояние.

Меры против недопустимо высокого напряжения прикосновения могут потребоваться в случае незащищенных конструкций (строений, подверженных ударам молнии, доступных для населения (например, укрытий).



Напряжение прикосновения снижается во время защиты от молнии путем принятия следующих мер: импульсное выдерживаемое напряжение). Положение токоотводов изменено.

2) Удельное сопротивление поверхностного слоя земли должно быть не менее 100 кОм в пределах 3 м от токоотвода (IEC 62305-3 (EN 62305-3)).

3) Примечания или уведомления об ограничениях могут свести к минимуму вероятность скопления людей. Также существует вероятность столкнуться с блокпостами.



Критерии личной безопасности человека от шага и прикосновения Потенциал:

Не думайте, что упавший на землю или не искрящий проводник безопасен.

Существует распространенное заблуждение, что любой провод с покрытием, водонепроницаемостью или изоляцией является телефонным, телевизионным или оптоволоконным кабелем.

Несмотря на то, что низко висящие провода не соприкасаются с землей, они все же содержат потенциал напряжения, чтобы избежать их прикосновения.
