Шаговое напряжение радиус. Шаговое напряжение: опасность и правила безопасности при поражении электрическим током

Что такое шаговое напряжение и как оно возникает. Каков радиус опасной зоны при обрыве провода. Как правильно выйти из зоны поражения шаговым напряжением. Какие меры предосторожности нужно соблюдать при обнаружении оборванного провода.

Что такое шаговое напряжение и как оно возникает

Шаговое напряжение — это разность электрических потенциалов между двумя точками на поверхности земли, находящимися на расстоянии шага человека (около 0,8 м). Оно возникает при растекании электрического тока в земле от источника напряжения, например, оборванного провода.

Основные причины возникновения шагового напряжения:

• Обрыв линии электропередачи
• Падение на землю оголенного провода под напряжением
• Удар молнии в землю или высокий объект
• Авария на электрической подстанции
• Повреждение подземного электрического кабеля

При этом электрический ток растекается в земле концентрическими кругами от точки замыкания, создавая разность потенциалов между точками поверхности.

Опасность шагового напряжения для человека

Чем опасно шаговое напряжение для человека? Основная опасность заключается в том, что при нахождении в зоне его действия через тело человека может протекать электрический ток. Это происходит из-за разности потенциалов между ногами.

Последствия воздействия шагового напряжения на организм человека:

• Судороги и спазмы мышц ног
• Потеря равновесия и падение
• Остановка дыхания
• Фибрилляция сердца
• Ожоги тканей
• Потеря сознания
• Летальный исход при сильном поражении

Особую опасность представляет падение человека на землю, так как в этом случае через тело проходит еще больший ток из-за увеличения площади контакта с поверхностью.

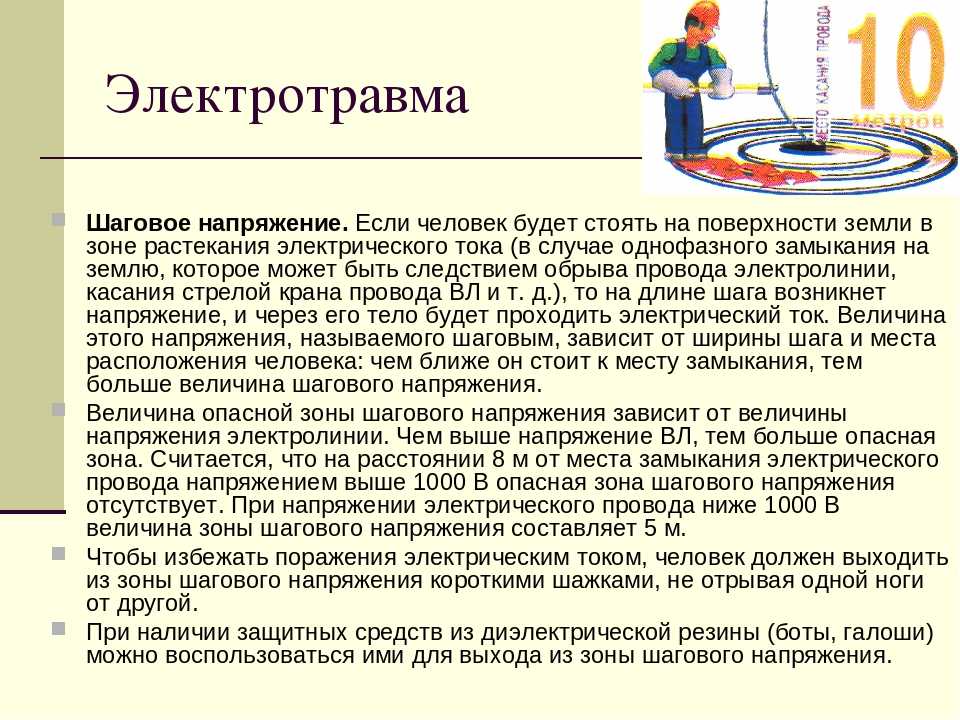

Радиус опасной зоны шагового напряжения

Какова величина радиуса опасной зоны вокруг места замыкания на землю? Это зависит от напряжения источника и свойств грунта:

• При напряжении до 1000 В — до 5 м
• При напряжении выше 1000 В — до 8 м
• При сверхвысоком напряжении — до 20 м и более

Наибольшую опасность представляет участок в радиусе 2-3 м от точки замыкания. На влажном грунте радиус опасной зоны увеличивается.

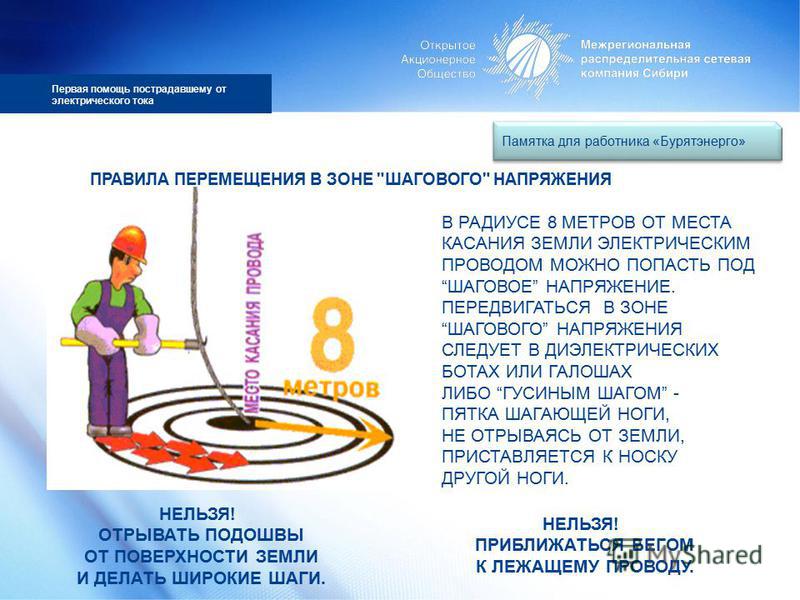

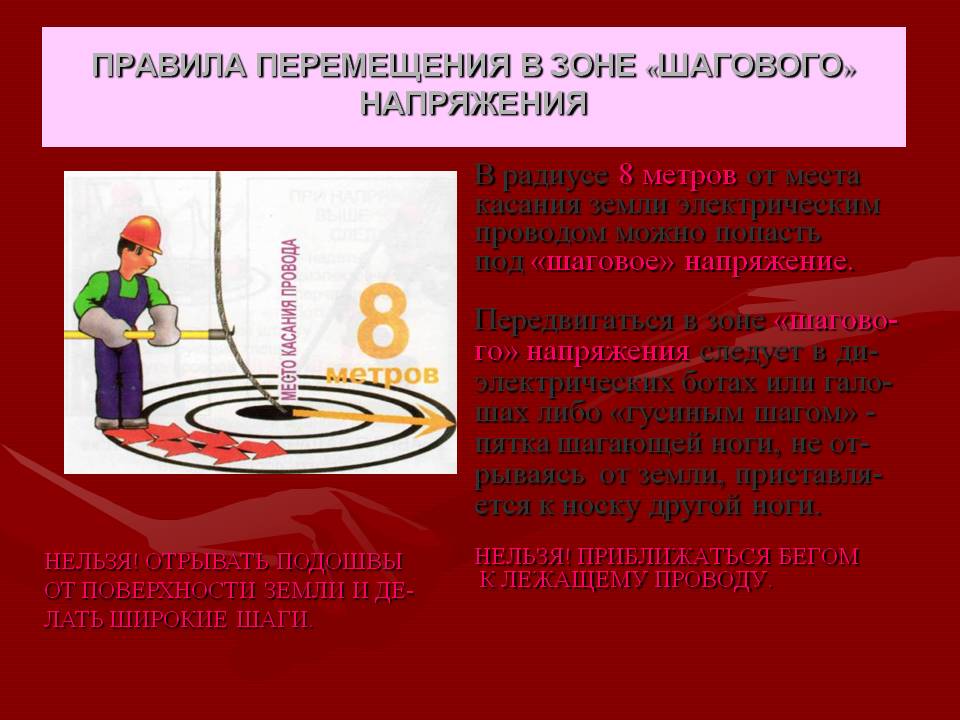

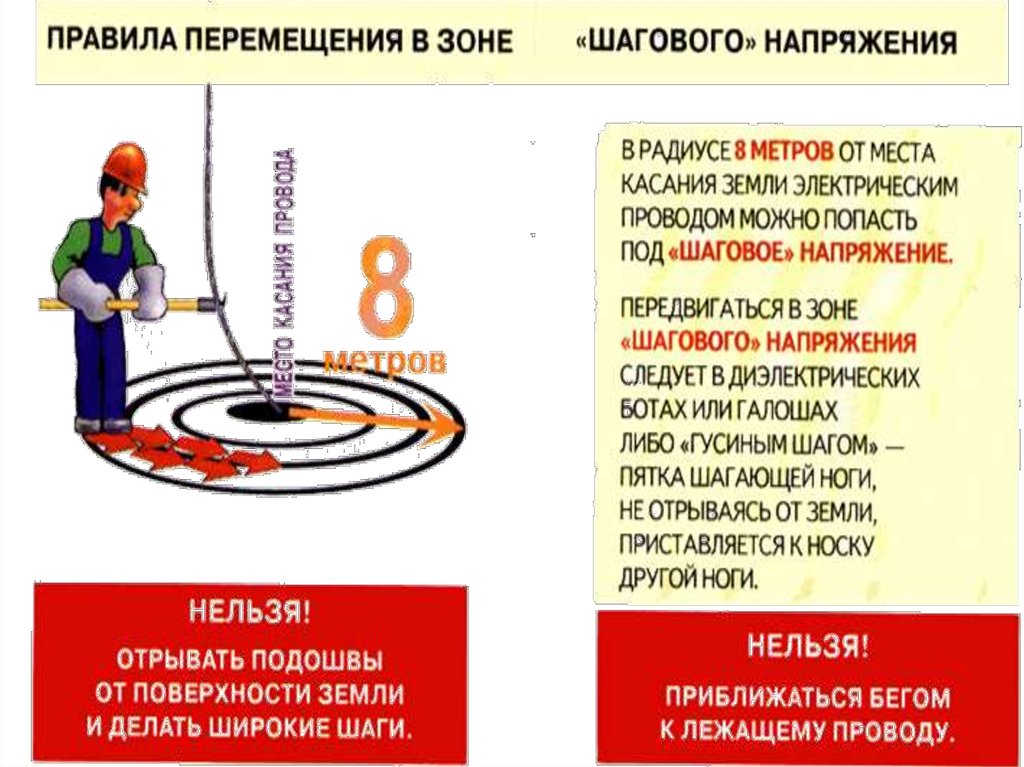

Правила выхода из зоны шагового напряжения

Как правильно выйти из зоны действия шагового напряжения, чтобы минимизировать риск поражения электрическим током? Необходимо соблюдать следующие правила:

1. Соедините ступни ног вместе
2. Не отрывая ног от земли, выходите мелкими шажками
3. Длина шага не должна превышать длину стопы
4. Двигайтесь в сторону от источника тока
5. Старайтесь касаться земли только одной ногой
6. Не делайте резких движений и не бегите
7. Покиньте опасную зону на расстояние не менее 8-10 м

Такой способ передвижения «гусиным шагом» позволяет свести к минимуму разность потенциалов между ногами и избежать поражения током.

Меры безопасности при обнаружении оборванного провода

Какие меры предосторожности нужно соблюдать при обнаружении упавшего на землю электрического провода? Правила поведения в такой ситуации:

• Не приближайтесь к оборванному проводу ближе чем на 8-10 м
• Немедленно сообщите об аварии в аварийную службу
• Предупредите окружающих об опасности
• Не пытайтесь самостоятельно обесточить провод
• При необходимости оградите опасную зону подручными средствами
• Дождитесь прибытия аварийной бригады

Помните, что даже отключенный провод может представлять опасность из-за наведенного напряжения или повторного включения.

Первая помощь при поражении шаговым напряжением

Как оказать первую помощь человеку, попавшему под воздействие шагового напряжения? Алгоритм действий:

1. Прекратите действие электрического тока на пострадавшего
2. Вызовите скорую медицинскую помощь
3. При отсутствии сознания проверьте дыхание и пульс
4. При необходимости начните сердечно-легочную реанимацию
5. Обработайте ожоги и наложите стерильные повязки
6. Уложите пострадавшего в устойчивое боковое положение
7. Контролируйте состояние до прибытия медиков

Помните о собственной безопасности при оказании помощи. Не касайтесь пострадавшего голыми руками, пока он находится под напряжением.

Средства защиты от шагового напряжения

Какие средства индивидуальной защиты помогают снизить риск поражения шаговым напряжением? Основные виды защитных средств:

• Диэлектрические галоши
• Диэлектрические боты
• Изолирующие подставки
• Диэлектрические коврики
• Изолирующие накладки и подкладки

Для работы в электроустановках также используются диэлектрические перчатки, специальная обувь и костюмы. Важно правильно применять и регулярно проверять средства защиты.

Профилактика поражения шаговым напряжением

Как снизить риск поражения шаговым напряжением? Основные профилактические меры:

• Регулярный осмотр и своевременный ремонт электрооборудования
• Установка устройств защитного отключения (УЗО)
• Применение систем уравнивания потенциалов
• Использование изолирующих покрытий в электроустановках
• Ограждение опасных зон
• Установка предупреждающих знаков
• Регулярный инструктаж персонала по электробезопасности

Соблюдение правил электробезопасности и бдительность вблизи электроустановок помогут избежать опасного воздействия шагового напряжения.

Понятие шагового напряжения и пути его преодоления

Гуляя по пустырю или в лесу, в поле, возле линий электропередач, и даже в городе возле своего дома, увидев кабель лежащий на земле, не спешите радоваться своей находке и возможной выгоде потому что это может быть опасно. Как от камня брошенного в воду, во все стороны от него растекается ток, с каждым сантиметром ослабевая. Электричество не имеет цвета и запаха, и никак себя не проявляет если нет контакта. Невозможно на глаз определить, есть напряжение в проводе или нет.

• Определение опасности
• Безопасный выход из зоны поражения
• Как освободить человека?

Определение опасности

Что такое шаговое напряжение — это напряжение, которое может возникнуть вблизи от упавшего рабочего провода или кабеля, растекаясь по поверхности земли и создавая опасный потенциал между двумя точками, на расстоянии одного шага человека (обычный шаг взрослого мужчины около 80 см). В зависимости от напряжения и расстояния до точки контакта провода и нахождении человека эта величина может достигать от десяти до нескольких тысяч вольт на один шаг.

Часто, после бури упавшие деревья ложатся на воздушные линии, обрывая провода или ломая опоры кидают ВЛ на землю, создавая таким образом причину данного явления, и опасность возникновения потенциала в зоне возможного поражения. Во время таких аварий отключение на подстанции происходит в несколько этапов. Сначала автоматически подается повторно напряжение, проверяя устранилась ли причина. Это нужно в том случае, если возможно причина самоустранилась, освободив линию из своих ветвей или лап в случае мелких животных или птиц, которые по неосторожности перекрыли воздушный изолятор. Нет гарантии что автоматика отработает четко, определив обрыв или провисание провода с качающейся веткой и обесточив линию.

Пересекая линии электропередач убедитесь в отсутствии на вашем пути свисающих проводов и лежащих на деревьях кабелей. По стволу также расходится ток, создавая потенциал вокруг него.

Пример опасной ситуации вы можете просмотреть на видео:

Наглядное действие дерева на ЛЭП

Безопасный выход из зоны поражения

Безопасным считается расстояние более 20 метров от источника высокого потенциала. Несмотря на это, считается, что максимальный радиус поражения шагового напряжения составляет 8 метров, если в месте обрыва опасное напряжение составляет выше 1000 вольт и 5 метров, если значение не превышает 1000 вольт.

В то же время начиная с 380 В и выше, напряжение считается опасным, т.к. способно вызвать такой шаговый потенциал. Чтобы покинуть опасную зону, безопасно выйти, не нужно быстро бежать, делая длинные шаги. Шаговое напряжение увеличивается при увеличении длины шага, и наоборот. Пока ноги рядом угрозы для жизни не возникнет. Выходить из зоны высокого электрического потенциала нужно, переступая с ноги на ногу, делая небольшой шаг в пределах размера ступни (такое перемещение еще называют гусиным шагом). Ни в коем случае не пробуйте выпрыгнуть из зоны поражения на одной ноге. Такой способ выхода конечно действенный, но если вы упадете на руки либо локти, возникнет шаговое напряжение более высокой величины, что может сразу же привести к летальному исходу.

Эффективными средствами защиты при такой опасности считаются галоши и перчатки из диэлектрической резины. Если вдруг под рукой у вас оказались такие средства, обязательно нужно передвигаться в них.

С условиями безопасного выхода из зоны растекания электрического тока вы можете также ознакомиться, просмотрев видеоуроки:

Как передвигаться рядом с обрывом ЛЭП

В каких случаях опасность уменьшается

Как освободить человека?

Если вы были не одни и ваш спутник впереди внезапно упал, попав в зону растекания шагового напряжения, потому что электроток вызвал непроизвольное сокращение мышц ног, не стоит бросаться к нему бегом. Нужно оценить ситуацию и подходить к нему мелкими шагами, обмотав руки сухой одеждой, оттянув пострадавшего из зоны поражения.

Под шаговое напряжение можно попасть и дома, прикоснувшись к включенному в сеть неисправному электроприбору, образовав таким образом электрическую цепь. Для избежания таких несчастных случаев в квартирном щитке необходимо установить УЗО либо организовывать систему заземления вместе с системой уравнивания потенциалов.

Что делать если на ваших глазах человек попал под действие электротока в помещении? Не паниковать, первым делом нужно разорвать цепь, выключив рубильник или автомат питания. Если нет такой возможности, сухим деревянным предметом, обмотав руки сухой одеждой, помня о своей безопасности, попытаться освободить пострадавшего этим предметом, откинув его или поместив между человеком и источником, чтобы разорвать цепь. На картинках ниже показаны меры, которые нужно предпринять для освобождения пострадавшего, в том числе после поражения шаговым напряжением:

Освободив человека, оттяните его в безопасное место, прощупайте пульс и посмотрите на реакцию зрачков на свет.

Вызовите скорую и начинайте экстренную сердечно-легочную реанимацию, искусственное дыхание и массаж сердца, до приезда бригады скорой помощи.

Если пострадавший пришел в сознание положите его набок, чтобы внезапный рвотный рефлекс не попал в дыхательные пути. Более наглядные пошаговые действия вы можете узнать в нашей статье — как оказать помощь при поражении электрическим током. Помните что каждый пункт в правилах, это жизнь или горький опыт пострадавшего.

Азы электробезопасности

Вот и все, что хотелось рассказать вам о том, что такое шаговое напряжение, какая причина его возникновения и что самое главное — как определить опасность и покинуть эту зону. Берегите себя и напоминаем еще раз — обходите стороной оборванные провода, минимум за 8 метров, т.к. на таком расстоянии опасный потенциал снижается до нуля.

Будет полезно прочитать:

• Что такое система уравнивания потенциалов
• Как сделать заземление в частном доме
• Почему стиральная машинка бьет током

Опубликовано 24. 03.2016 Обновлено 15.08.2017 Пользователем Александр (администратор)

Шаговое напряжение что это такое? Меры по защите, определение по ПУЭ

Человек и любое живое существо, попадая в зону воздействия электрического тока, рискуют получить электротравму и даже при определенных обстоятельствах лишиться жизни. Прохождение такого тока через тело вызывается во время прикосновения к таким предметам:

• неизолированному проводу, по которому протекает ток;
• проводу, у которого повреждена изоляция;
• корпусу электрооборудования с неисправной изоляцией или к оголенным контактам;
• металлическому предмету, который оказался под напряжением.

Поражение электротоком может произойти в случае обрыва провода на линии передачи электроэнергии напряжением 0,4 В и выше, если она не отключена от энергопоставляющей компании. Общеизвестный факт –

земля это проводник электротока, особенно когда она влажная. Точка на грунте, находящаяся в зоне растекания тока, имеет потенциал (напряжение) определенной величины. Живое существо, попадая под действие электрического тока в момент, когда ноги на определенном расстоянии касаются 2 точек земли, может оказаться пораженным током. Эту разницу потенциалов называют шаговым напряжением. И чем она больше, т.е. чем больше расстояние между ногами, тем опаснее действие тока. На шаговое напряжение оказывает влияние удельное сопротивление земли, ее состояние, сила протекающего тока и путь прохождения по организму живого существа.

Шаговое напряжение возникает при ударе молнии в металлическую опору, молниеотвод, высокое дерево или любой металлический предмет. Если ноги расставлены на определенную величину, то ток молнии, растекаясь в земле, проходит и под ногами живого существа. Заряд входит в одну ногу и уходит, проходя через тело и другую в землю. Это тот случай, когда возникает напряжение шаговое и живое существо находится под его влиянием. У человека обычно шаг э0,6 ÷ 0,8 м, у животного гораздо больше, что усиливает воздействие на организм живого существа.

Наибольшее значение шагового напряжения, которое может поразить живое существо, находится вблизи лежащего на земле оборванного кабеля или провода, наименьшее – на расстоянии 20 м и больше. Опасной зоной, проводящей смертельной величины электрический ток, считается в радиусе 8 ÷ 10 м от лежащего электропровода.

При попадании в зону действия шагового напряжения, необходимо придерживаться таких правил:

• не касаться лежащего на земле провода;
• не приближаться к человеку или живому существу;
• не касаться руками и телом лежащих металлических предметов;
• не трогать и не тормошить живое существо.

Во время грозы нельзя прятаться под деревьями, стоять под опорами электропередач, держать в руках металлические предметы. Именно они притягивают молнию.

Если человек оказался в зону действия шагового напряжение, то он должен знать как правильно из нее выходить.

Необходимо передвигаться гусиным шагом, т.е. не отрывать подошвы обуви от земли и носок одной ноги приставлять к пятке другой. Таким шагом, медленно покинуть зону, величина которой должна быть не менее 8 м.

При поражении живого существа в районе действия шагового напряжения в первую очередь необходимо попытаться обесточить объект, если это возможно. Для этого необходимо вырубить в щите рубильник, УЗО, автомат или вынуть вилку электрооборудования или прибора из розетки.

Необходимо помнить, что влажная земля увеличивает радиус действия тока и учитывать этот фактор при покидании зоны шагового напряжения.

Если в этой зоне упал человек, то его необходимо правильно вывести в безопасное место. Для этого необходимо убедиться, что на теле человека не лежит провод. Если он там есть, то в первую очередь необходимо его убрать. Для этого надо гусиными шагами приблизиться к лежащему проводу или кабелю и с помощью сухой длинной палки (обязательно смухой) отбросить провод. Затем, передвигаясь все тем же гусиным шагом, ухватившись за одежду лежащего, перетянуть его в безопасную зону.

Далее необходимо поступить таким образом:

• вызвать скорую помощь;
• сообщить об аварии в энергопоставляющую компанию;
• приступить к выполнению искусственного дыхания с закрытым массажем сердца. Эти действия необходимо выполнять до приезда скорой помощи.

Не пренебрегайте данными выше сведениями и советами и тогда, даже попав в зону действия шагового напряжения, вы сможете спасти себя или других в этой ситуации. При подозрение на неисправность электроустановки обращайтесь к специалистам нашей электротехнической лаборатории!

Что такое ступенчатое напряжение и как покинуть опасную зону

Опасность поражения электрическим током под высоким напряжением представляет не только прикосновение к неизолированному проводу. Не менее опасен обрыв провода ЛЭП во время бури или грозы. В определенном радиусе от провода под напряжением существует сильное электрическое поле, опасное для человека. Коварство явления в том, что его нельзя увидеть или ощутить заранее, оно не издает ни звука, ни запаха. Однако, однажды оборванный, кабель представляет серьезную опасность поражения ступенчатым напряжением.

Содержание

• 1 Что такое ступенчатое напряжение
• 2 Максимальный рабочий диапазон
• 3 Вход в зону ступенчатого напряжения
• 4 Вывод человека из опасной зоны
9019 9010
• 5 После выхода из опасной зоны Что такое ступенчатое напряжение

  При замыкании на землю кабель излучает электричество. Течение никуда не уходит, а создает на поверхности земли область растекания в определенном радиусе. Ступенчатое напряжение — явление, возникающее между точками в зоне активности вблизи электрического провода с большим током. Условия, при которых возникает ступенчатое напряжение, — это когда кабель высокого напряжения касается земли или другой поверхности. Причины возникновения следующие:

  • Обрыв сетевого кабеля или местного провода;
  • Авария на подстанции;
  • Удар молнии в опору воздушной линии;
  • Короткое замыкание высоковольтных проводов.

  В случае обрыва электрической подстанции срабатывает система ступенчатого автоматического отключения. Сначала линия обесточивается, но через некоторое время по поврежденному кабелю снова подается ток. В некоторых случаях причина неисправности устраняется автоматически: ВЛ может быть заблокирован ветками или птицами. Таким образом, даже обесточенный кабель представляет собой потенциальную опасность скачков напряжения.

  Максимальный радиус воздействия

  Радиус ступенчатого напряжения напрямую связан с напряжением, прикладываемым к разорванному проводу. Электричество свыше 360 вольт представляет потенциальную опасность для человека. При минимальном значении особенно опасен участок ступенчатого напряжения ближе 3 метров к источнику электричества. При повышении значения до 1000 вольт опасной считается зона до 5 метров.

  При обрыве линии электропередач или аварии на подстанции напряжение источника значительно превышает 1000 вольт. При этом радиус поражения достигает 8 метров. При более высоких токах опасная зона намного больше этого значения, но ток на расстоянии 12-15 метров от источника не смертелен. Безопасное электрическое значение для шагового напряжения составляет 40 вольт. На расстоянии от 8 до 20 метров от источника шаговое напряжение редко превышает это значение.

  Наибольшая сила удара возникает, когда человек стоит одной ногой на проводе, а другой ногой (80 см) на расстоянии. При этом расстояние между ногами играет не меньшую роль, чем расстояние от источника. Именно на этом расстоянии возникает разность потенциалов между двумя точками, вызывающая поражение человека электрическим током.

  Уровень опасности значительно возрастает в сырую погоду. Например, мокрый асфальт или почва являются лучшим проводником, чем сухая земля. Он имеет более высокое сопротивление. Поэтому следует быть максимально осторожным, когда идет дождь или болото.

  Правила передвижения в зоне действия ступенчатого напряжения

  Лучший способ не стать жертвой ступенчатого напряжения – избежать опасности быть пораженным. Это требует крайней осторожности, особенно в сырую погоду и ограниченной видимости. При пересечении линий электропередач в ветреную погоду убедитесь в отсутствии оборванных проводов. Помимо кабелей, упавших на землю, опасность представляют источники, обмотанные вокруг столбов или деревьев. При его обнаружении следует обойти провод на расстоянии 10-15 метров. В случае если кабель упал непосредственно рядом с человеком, необходимо сохранять спокойствие и действовать по следующему алгоритму:

  1. Встаньте прямо на две ноги, максимально сведя пятки вместе;
  2. Найдите ближайший путь от потенциального источника напряжения, избегая препятствий;
  3. Аккуратно повернуть в нужном направлении;
  4. Отойдите от источника, сделав как можно меньше шагов;
  5. Покинув опасную зону, немедленно обратитесь в отделение неотложной помощи для устранения опасности.

  Самый эффективный способ выбраться из опасной зоны — двигаться гусиным шагом. Это означает, что передняя пятка практически касается носка задней ноги, стопа при шаге перемещается на длину стопы. Таким образом, расстояние между ступнями сводится к минимуму, чего недостаточно, чтобы вызвать опасное напряжение.

  Этот способ передвижения отнимает много энергии, но он самый безопасный. Двигаться нужно как можно быстрее, но без спешки и паники (по статистике паника является причиной 80% аварий при любой чрезвычайной ситуации). Бегать или пытаться выпрыгнуть из опасной зоны строго запрещено.

  Можно постепенно увеличивать интервал шагов на несколько сантиметров, но делать это рекомендуется на расстоянии 5-7 метров от источника опасности. Признаками шагового напряжения являются покалывания в конечностях, при большей величине напряжения — судороги, резкая боль. В исключительных случаях возможен паралич ног. Особенно опасен спазм конечностей, так как он вызывает непроизвольное сокращение мышц и может привести к падению (после чего покинуть опасную зону самостоятельно практически невозможно).

  Еще один эффективный, но запрещенный из соображений безопасности, прыжок на одной ноге. Соприкосновение с землей только одной конечностью в этом случае совершенно безопасно, но при падении на другую ногу или руку существует риск опасной для жизни травмы.

  Как вывести человека из зоны проникновения

  При попадании человека в опасный радиус источника целесообразно выбраться самостоятельно. Однако, если человек не может покинуть его сам, его необходимо вытащить. Делать это нужно так же, как и при выходе из зоны: маленькими шажками. Необходимо обернуть руки сухой одеждой, в лучшем случае – изолирующими материалами, а затем медленно небольшими шажками вытаскивать человека наружу.

  Утепляющая одежда: прорезиненные сапоги и перчатки могут помочь при выходе из жилого помещения. Именно этот вид одежды используют работники, обслуживающие линии электропередач, и службы МЧС при устранении неисправностей и опасностей.

  После выхода из опасной зоны

  Первое, что нужно сделать, это оценить свое состояние (или состояние спасенного, оказав первую помощь пострадавшему). Обычно после выхода человек чувствует себя нормально, но в некоторых случаях возникают проблемы со здоровьем. Необходимо сосредоточиться и оценить свое состояние, обратить внимание на сердце и легкие. По статистике ВОЗ, у 20% людей возникают проблемы с этими органами после самостоятельного выхода из зоны ступенчатого электричества. После этого необходимо обратиться в МЧС для устранения опасности, а при подозрении на плохое самочувствие вызвать скорую помощь. Не лишним будет пройти диспансеризацию в течение нескольких дней.

  Статьи по теме:

  Что такое шаговое напряжение? Формула, расчет, меры защиты

  Ступенчатое напряжение: напряжение между двумя точками на поверхности Земли [Источник: IEC 60050-195-2021].

  Примечание 1 к записи: Обычно расстояние в 1 м между двумя точками считается длиной шага человека.

  Причины ступенчатого напряжения

  Ступенчатое напряжение обычно связано с электрическими системами, такими как высоковольтные линии электропередачи или подстанции, и может быть вызвано рядом факторов, включая:

  • Удары молнии. Удары молнии могут вызвать протекание больших токов через землю, что может создать ступенчатое напряжение. Эти напряжения могут быть особенно опасны для людей и животных, находящихся в непосредственной близости от точки удара.
  • Неисправное электрооборудование. Неисправное электрическое оборудование, такое как трансформаторы или распределительные устройства, может привести к протеканию тока в землю, что может привести к ступенчатому напряжению.
  • Удельное сопротивление грунта. Сопротивление грунта может оказывать существенное влияние на развитие шаговых напряжений. Высокое удельное сопротивление почвы может привести к более высокому ступенчатому напряжению, в то время как низкое удельное сопротивление почвы может способствовать рассеянию напряжения.
  • Обрыв линии электропередачи. При разрыве линии электропередачи передаваемая электрическая энергия выбрасывается в землю (землю). Это может привести к значительному течению тока в земле, что приводит к разности потенциалов между двумя точками на поверхности земли.
  • Короткозамкнутые воздушные линии на улице или подземные кабели в помещении.
  Рисунок 1. Иллюстрация ступенчатого напряжения

  Пример ступени (см. рис. 1): Человек идет одной ногой при напряжении 900 В, а другой — 800 В, что приводит к ступенчатому напряжению 100 В.

  Чем опасно ступенчатое напряжение?

  Представьте ситуацию: на земле лежит оборванный провод. На первый взгляд может показаться, что он не представляет никакой опасности, но он может быть живым. Земля хорошо проводит электрический ток.

  Когда человек находится рядом с проводом, на него незаметно действует шаговое напряжение. Опасность заключается в том, что создается разность потенциалов от одной ноги к другой . Человек пытается сделать более широкий шаг, попадая под действие электрического тока, и в этот момент разность потенциалов становится больше. В результате непроизвольные спазматические сокращения мышц заставляют человека упасть на землю.

  Когда человек падает, расстояние между точками касания земли (разность потенциалов) увеличивается. Чем выше напряжение поврежденной линии электропередачи, тем опаснее участок напряжения.

  Когда молния попадает в громоотвод, опору ЛЭП или просто в дерево, она вызывает протекание электрического тока по проводникам на землю, что также создает опасную зону ступенчатого напряжения.

  Опасность ступенчатого напряжения может быть серьезной и потенциально смертельной. Электрический ток, протекающий через человека или животное, может вызвать поражение электрическим током, что может привести к ожогам, повреждению тканей, сердечной недостаточности и даже смерти.

  Правила движения в зоне ступенчатого напряжения

  1. Двигайтесь, не отрывая ног от земли, шагами не длиннее длины стопы.
  2. Двигайтесь медленно и обдуманно, делая небольшие шаги и держа ноги близко к земле. Это помогает свести к минимуму разность потенциалов между ногами и снизить риск поражения электрическим током.
  3. Не прикасайтесь руками к оголенным проводам и кабелям.
  4. Не бегайте и не двигайтесь по спирали в радиусе шагового напряжения.
  5. Покинув опасную зону, немедленно сообщить в службу экстренной помощи. Не предпринимать никаких действий по ликвидации аварии самостоятельно, тем более без доступа к устройствам, позволяющим отключать электропитание отдельных участков ЛЭП.
  6. Передвижение обслуживающего персонала в радиусе поражения электрическим током должно производиться после расчета предельного шагового напряжения и его радиуса.
  7. При входе в зону ступенчатого напряжения убедитесь, что на вас надеты соответствующие средства индивидуальной защиты (СИЗ), такие как резиновые сапоги, перчатки и другие изолирующие приспособления.
  8. Если вам необходимо переносить оборудование или инструменты в зону ступенчатого напряжения, убедитесь, что они надлежащим образом изолированы и не соприкасаются с землей или конструкцией.

  Расчет напряжения шага

  Расчет напряжения шага производится по формуле:

  U = ((I * ρ) / (2 * π)) * ((1 / L ₁ ) – (1 / L ₁ + L ₂ ))

  где:

  • U – шаговое напряжение;
  • ρ – удельное электрическое сопротивление грунта;
  • I – ток замыкания на землю;
  • L ₁ — расстояние от человека до точки касания провода землей;
  • л ₂ – расстояние шага (применяется равное 0,5 – 1 м).

  Пример расчета.

  При токе замыкания на землю 400 Ампер, удельном сопротивлении грунта (суглинки) 150 Ом⋅м, расстоянии от человека до места касания провода земли 15 метров и шаге 0, 5 метров, получаем ступенчатое напряжение 20,53 Вольта:

  В = ((400*150)/(2*3,14159))*((1/15) – (1/15+0,5))=(60000 / 6,28318) * (0,06667 – 0,06452) = 9549. 30465 * 0,00215 = 20,53 В

  Меры защиты от ступенчатого напряжения

  Основные меры защиты от поражения живых существ прикосновением и ступенчатым напряжением предназначены для:

  1. уменьшения протекания опасного тока через тела путем изоляции открытых проводящих частей и /или за счет увеличения удельного поверхностного сопротивления грунта,
  2. уменьшить возникновение опасных ступенчатых напряжений за счет физических ограничений и/или предупреждений.

  При определенных условиях близость токоотводов может быть опасной для жизни, даже если система молниезащиты (СМЗ) спроектирована и изготовлена ​​в соответствии с соответствующими правилами (см. IEC 62305-3).

  Опасность снижается до допустимого уровня, если выполняется одно из следующих условий:

  а) при нормальных условиях эксплуатации в пределах 3 м от токоотводов нет людей;

  b) система, состоящая не менее чем из 10 токоотводов;

  в) контактное сопротивление поверхностного слоя грунта в пределах 3 м от токоотвода не менее 100 кОм.
