Щиток заземления: Щиток заземления ССД ( 120809-00006 )

Щитки и розетки заземления обязательно должны присутствовать в медицинских помещениях. Заземляющие устройства служат для обеспечения систем защитного заземления дополнительное уравнивание потенциалов и организация функционального (рабочего) заземления.

Розетка заземления РЗ-01

Розетка заземления РЗ-01 служит для подключения одножильного провода заземления электрооборудования и металлоконструкций к линии заземления. Розетка имеет стандартную конструкцию розетки для скрытой установки. Максимальное сечение присоединяемого провода, 10 мм2, а сопротивление изоляции не менее 300 Мом.

             Схема монтажа РЗ-01

Щитки с розеткой заземления ЩРЗ-01, ЩРЗ-03

Щитки с розеткой заземления ЩРЗ-01, ЩРЗ-03 служат для обеспечения быстрого подключения к шине защитного заземления. В ЩРЗ-1 используется одна клемма заземления в ЩРЗ-3 три.

Щиток с шиной заземления ЩРМ-ШЗ

Щиток с шиной заземления ЩРМ-ШЗ это щиток скрытой установки с изолированной шиной заземления. Возможно подключения 32 проводников от 2,5 до 6 мм2 + 1 – 16 мм2

Щиток с шиной заземления ЩРМ-ШЗ (Э)

Щиток с шиной заземления ЩРМ-ШЗ (Э) это щиток скрытого монтажа с изолированной шиной. Возможность подключения 6 проводников до 16 мм2 и одного до 35 мм2.

Шина заземления медная ШМЗ-5х20

Шина заземления медная ШМЗ-5х20 это перфорированная шина 5х20 мм. с резьбовыми шпильками для крепления проводников заземления.

Шины между собой крепятся медной гибкой шиной или проводниками с наконечниками. Шину лучше всего размещать в пластиковом коробе.

При покупки щитков и розеток систем заземления в компании «Мед-Электро» гарантируем лучшую цену на рынке

Так же изготовленные щитки и розетки систем заземления будут иметь индивидуальный номерной паспорт изделия, а так же все необходимые сертификаты соответствия.

Имеется возможность отправить готовые щитки и розетки систем заземления к адресу заказчика, напрямую с завода- изготовителя, что существенно сократит срок поставки.

Щитки и панели заземления ЭЩР-З-3, ЗР-1 для медицинских учреждений.

Продажа щитков и розеток заземления (ЭЩР-З-3, ЗР-1) со склада (СПб, Москва, Челябинск, Ростов-на-Дону, Казань) от производителя, производство на заводах-изготовителях и поставки.
Прайс-листы с ценами на щитки и розетки заземления ЭЩР-З и РЗ-01 запрашивайте в отделе медицинского оборудования.

Заказать и купить щитки и панели заземления (ЭЩР-З-3, ЗР-1) для медицинских учреждений вы можете с заказом отгрузки транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль и прочие регионы России.

Щитки заземления — ЭнергоЗащитные Системы-Урал: поставка высококачественного электротехнического оборудования, обеспечивающего стабильное и бесперебойное электропитание, а также защиту от импульсных помех.

Щитки заземления

Рис. ЭЩР-З-3

Щиток заземления ЭЩР-З-3 предназначен для подключения трех  одиночных проводов заземления  электрооборудования  и металлоконструкций  к  линии  заземления.

      Щиток заземления ЭЩР-З-3 представляют собой пластиковый щит навесного исполнения с 3-мя клеммами заземления на лицевой панели.

На  боковой  стенке  щитка имеется  контакт  заземления, к которому подводится линия заземления.

     Для соединения с одиночными проводами заземления электрооборудования клемма заземления выполнена в виде  втулочного зажима с боковым отверстием.

Внешнее подключение  производится гибким  проводом сечением до 10кв.мм с трубчатым  наконечником в боковое отверстие. Способ установки щита – настенный (исполнения наружное и внутреннее).

Габарит 150х130х50мм.

Возможно исполнение щитка с двумя клеммами.

ЭЩР-З-2 является вариантом щита уменьшенного габарита с двумя клеммами заземления.

Розетка  заземления ЗР-1.

Рис. ЗР-1

      Представляет собой розетку  стандартного  формата  для  скрытого  монтажа,  которая позволяет подключить  дополнительный  проводник  заземления.

     Предназначена для подключения одиночного провода заземления  электрооборудования и металлоконструкций к линии заземления (технологическое,

     ЗР-1 позволяет подключить провод сечением до 10 кв.мм. Сопротивление  изоляции  не  менее  300 Мом.  Розетка оборудована втулочным разъемом с боковым отверстием. Внешнее подключение производится гибким проводом с наконечником-гильзой в боковое отверстие зажима. Внутреннее подключение ЗР-1 выполняется с помощью кабельного наконечника  (отверстие 6,5 мм). Исполнение ЗР-1 позволяет проводить регулярную влажную обработку ее поверхности согласно требованиям СанПиН 5179-90.

Возможно встроенное исполнение (ЭЩР-З-3-ВС)

Как подключить заземление к щитку, как правильно заземлить электрощиток?

Заземление в щитке

1. Общие требования

Заземление является одной из основных мер защиты от поражения электрическим током.

В данной статье приведена подробная, пошаговая инструкция о том как сделать заземление в частном доме своими руками.

Для начала определимся с тем, что такое заземление?

Согласно ПУЭ Заземление — это преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством. (пункт 1.7.28.)

В качестве заземляющего устройства используют металлические стержни или уголки которые вбиваются вертикально в землю (так назымаемые вертикальные заземлители) и металлические стержни либо металлические полосы которые посредством сварки соединяют между собой вертикальные заземлители (так назымаемые горизонтальные заземлители).

Вертикальные и горизонтальные заземлители вместе образуют конур заземления, данный контур может быть замкнутый (рисунок 1) или линейный (рисунок 2):

Контур заземления должен быть присоединен к главной заземляющей шине во вводном электрическом щитке дома с помощью заземляющего проводника в качестве которого, как правило, используется та же металлическая полоса или стержень которые применены в качестве горизонтального заземлителя.

Защитное заземление частного дома будет иметь следующий общий вид:

В свою очередь совокупность контура заземления и заземляющего проводника называют заземляющим устройством.

Замкнутый контур заземления обычно выполняют в форме треугольника со сторонами от 2 до 3 метров (в зависимости от длины вертикальных заземлителей) важно что бы расстояние между вертикальными заземлителями было не менее их длины (см. рис. 1). Замкнутый контур так же может выполняться и в других формах, например овал, квадрат и т.д. В свою очередь линейный контур представляет из себя ряд вертикальных заземлителей в количестве 3-4 штуки выстроеных в линию, при этом так же как и в случае с замкнутым контуром расстояние между ними в линейном контуре должно быть не менее их длины, т.е. от 2 до 3 метров (см. рис. 2).

Примечание: Замкнутый контур заземления считается более надежным, т.к. даже при повреждении одного из горизонтальных заземлителей данный контур сохраняет свою работоспособность.

Горизонтальные и вертикальные заземлители должны выполняться из черной или оцинкованной стали либо из меди (пункт 1.7.111. ПУЭ). Ввиду своей дороговизны медные заземлители, как правило, не применяются. Так же не следует выполнять заземлители из арматуры — наружный слой арматуры каленый из-за чего нарушается распределение тока по ее сечению, кроме того она сильнее подвержена коррозии.

Вертикальные заземлители выполняют из:

• круглых стальных стержней диаметром минимум 16мм (рекомендуется: 20-22мм)
• стальных уголков размерами минимум 4х40х40 (рекомендуется: 5х50х50)

Длина вертикальных заземлителей должна составлять 2-3 метра (рекомендуется не менее 2,5 м)

Горизонтальные заземлители выполняют из:

• круглых стальных стержней диаметром минимум 10мм (рекомендуется: 16-20мм)
• стальной полосы размерами 4х40

Заземляющий проводник выполняют из:

• круглого стального стержня диаметром минимум 10мм
• стальной полосы размерами минимум 4х25 (рекомендуется 4х40)

Рекомендуется в качестве заземляющего проводника использовать тот же материал который был использован в качестве горизонтального заземлителя.

2. Порядок монтажа заземления:

ШАГ 1 — Выбираем место для монтажа

Место для монтажа выбирается как можно ближе к главному электрощитку (вводному щиту) дома в котором находится главная заземляющая шина (ГЗШ), она же PE шина.

В случае если вводной электрощиток находится внутри дома или на его наружной стене заземляющий контур монтируется около стены на которой находится электрощиток, на расстоянии примерно 1-2 метра от фундамента дома. Если же электрический щиток находится на опоре воздушной линии электропередач или на выносной стойке контур заземления можно монтировать прямо под ним.

При этом не следует располагать (использовать) заземлители в местах, где земля подсушивается под действием тепла трубопроводов и т.п. (п. 1.7.112 ПУЭ)

ШАГ 2 — Земляные работы

Выкапываем траншею в форме треугольника — для монтажа замкнутого конура заземления, либо прямую — для линейного:

Глубина траншеи должна составлять 0,8 — 1 метра

Ширина траншеи должна составлять 0,5 — 0,7 метра (для удобства проведения сварочных работ в дальнейшем)

Длина траншеи — в зависимости от выбранного количества вертикальных заземлителей и расстояний между ними.(Для треугольника используется 3 вертикальных заземлителя, для линейного контура, как правило, 3 или 4 вертикальных заземлителя)

ШАГ 3 — Монтаж вертикальных заземлителей

Расставляем в траншеи вертикальные заземлители на необходимом расстоянии друг от друга (1,5-2 метра) после чего забиваем их в землю при помощи перфоратора со специальной насадкой либо обычной кувалдой:

Предварительно концы заземлителей необходимо заострить для более легкого вхождения в грунт:

Как уже было написано выше длина вертикальных заземлителей должна составлять примерно 2-3 метра (рекомендуется минимум 2,5 метра), при этом необходимо вбить их в землю на всю длину, так что бы над дном траншеи выступала верхняя часть заземлителя на 20-25 см:

Когда все вертикальные заземлители забиты в землю можно переходить к следующему шагу.

ШАГ 4 — Монтаж горизонтальных заземлителей и заземляющего проводника:

На данном этапе необходимо соединить между собой все вертикальные заземлители с помощью горизонтальных заземлителей и к получившемуся контуру заземления приварить заземляющий проводник который будет выходить из земли на поверхность и предназначен для соединения заземляющего контура с главной заземляющей шиной вводного электрощита.

Горизонтальные и вертикальные заземлители соединяются между собой посредством сварки, при этом место соединения необходимо обварить со всех сторон для лучшего контакта.

ВАЖНО! Не допускается использование болтовых соединений! Вертикальные и горизонтальные заземлители образующие заземляющий контур, а так же заземляющий проводник в месте его присоединения к заземляющему контуру должны быть соединены при помощи сварки.

Сварные швы необходимо защитить от коррозии, для чего места сварки можно обработать битумной мастикой.

ВАЖНО! Сам заземляющий контур не должен иметь окраски! (пункт 1.7.111. ПУЭ)

В результате должно получится примерно следующее:

ШАГ 5 — Засыпаем грунтом траншею.

Здесь все просто, засыпаем траншею со смонтированным заземляющим контуром землей, так что бы над контуром было не менее 50 см грунта, как уже было указано выше.

Однако и здесь есть свои тонкости:

ВАЖНО! Траншеи для горизонтальных заземлителей должны заполняться однородным грунтом, не содержащим щебня и строительного мусора (п. 1.7.112. ПУЭ).

ШАГ 6 — Подключение заземляющего проводника к ГЗШ вводного электрощитка (вводного устройства).

Наконец мы подошли к завершающему этапу — заземлению электрощитка дома, для этого выполняем следующие работы:

Подводим заземляющий проводник к электрощитку, так что бы до электрощитка оставалось около 1 метра, если вводной щиток находится в доме, желательно завести заземляющий проводник в здание. При этом у мест ввода заземляющих проводников в здания должен быть предусмотрен следующий опознавательный знак (п.1.7.118. ПУЭ):

Сам заземляющий проводник находящийся над поверхностью земли необходимо покрасить, он должен иметь цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (от 15 до 100 мм) желтого и зеленого цветов. (п.1.1.29. ПУЭ).

К концу заземляющего проводника со стороны электрощитка привариваем болт, на который подсоединяем гибкий медный провод сечением не менее 10 мм2, который так же должен иметь желто-зеленую окраску. Второй конец этого провода подключаем к главной заземляющей шине, в качестве которой внутри вводного устройства (вводного электрощитка дома) следует использовать шину РЕ (п.1.7.119. ПУЭ).

ВАЖНО! Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается. (п.1.7.119. ПУЭ).

В итоге схема заземления щитка дома должна иметь следующий вид:

ПРИМЕЧАНИЕ: приведенная схема заземления электрощитка относится к системе заземления TN-C-S.

В данном электрощитке установлены следующие аппараты защиты:

1 — Автоматические выключатели — для защиты электропроводки от коротких замыканий и перегрузок.

2 — УЗИП — устройство для защиты сети от грозовых или импульсных перенапряжений сети.

3 — УЗО — устройство для защиты от поражения человека электрическим током.

ВАЖНО! Конур заземления должен присоединяться только к PE шине вводного щитка и ни в какое другое место электрической сети. Во вводном электрощитке рабочий ноль (N) должен быть так же соединен с PE шиной (как показано на схеме) таким образом выполняется его повторное заземление. После вводного щитка рабочие нули от N шины и защитные нули от PE шины соединяться не должны!

При этом проводка в доме должна выполняться трехжильным кабелем: желто-зеленая жила кабеля подключается к PE шине и используется в качестве заземляющего провода, синяя или голубая жила подключается к N шине и служит в качестве рабочего нуля и наконец третья жила подключается через автоматический выключатель на фазу.

Так же к PE шине присоединяются проводники системы уравнивания потенциалов.

На этом все, но необходимо помнить, что защитное заземление это лишь одна составляющая из комплекса мер обеспечивающих надежную защиту от поражения электрическим током. К другим составляющим относятся:

• автоматическое отключение питания — обеспечивается аппаратами защиты, в первую очередь такими как УЗО и автоматические выключатели.
• уравнивание потенциалов —

Источник: https://elektroshkola.ru/zazemlenie/zazemlenie-v-chastnom-dome/

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ — выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма — 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали , всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

Источник: https://RozetkaOnline.ru/podkljuchenie-i-ustanovka/item/220-primer-shchita-ucheta-s-uzo-dlya-chastnogo-doma-sistema-zazemleniya-tt

Щитки и розетки систем заземления для медицинского оборудования

Щитки и розетки заземления повсеместно и обязательно используются в медицинских учреждениях любого уровня. Изделия предназначены для организации систем защитного заземления, дополнительное уравнивание потенциалов и организация функционального (рабочего) заземления.

Предназначены для организации оперативного подключения к шине защитного заземления.

Примечание:
ЩРЗ-1: одна клемма заземления
ЩРЗ-3: три клеммы заземления

Представляет собой перфорированную медную шину (5 х 20 мм) с резьбовыми шпильками для присоединения проводников заземления.

Соединения между шинами рекомендуется производить медной гибкой шиной или гибкими проводниками с наконечниками. Шину удобно располагать в пластиковом коробе*.

Примечание: в случае применения шины в учреждениях здравоохранения пластиковый короб (кабельканал) необходимо выбирать с учетом наличия у производителя документа, подтверждающего отсутствие вредных выделений при горении (например, марка DKС).

Дополнительную информацию смотрите в статьях:

Все виды щитков с шинами и розетками заземления Вы можете заказать в ЗАО «Полигон».

Пример щита учета с УЗО для частного дома

Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет значительно повысить пожарную безопасность. Это особенно актуально, если у вас используется система заземления – ТТ

В этой статье мы рассмотрим пошаговую сборку схемы щита учета частного дома, в котором установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые чаще всего выдают энергосбытовые компании:

– 3 фазы, 380В

– Выделенная мощность 15 кВт

-Вводной кабель – СИП – Самонесущий изолированный провод (4 шт: 3 фазы и PEN)

– Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм.кв.

Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.

Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.

Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.

Монтаж корпуса

При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

Установка бокса для вводного автоматического выключателя

В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.

Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.

Установка автомата

Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения  проводников. Для варианта с ВДТ – выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма – 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Провода от вводного автомата до счетчика

Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.

Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.

Подключение проводов от счетчика к УЗО

После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

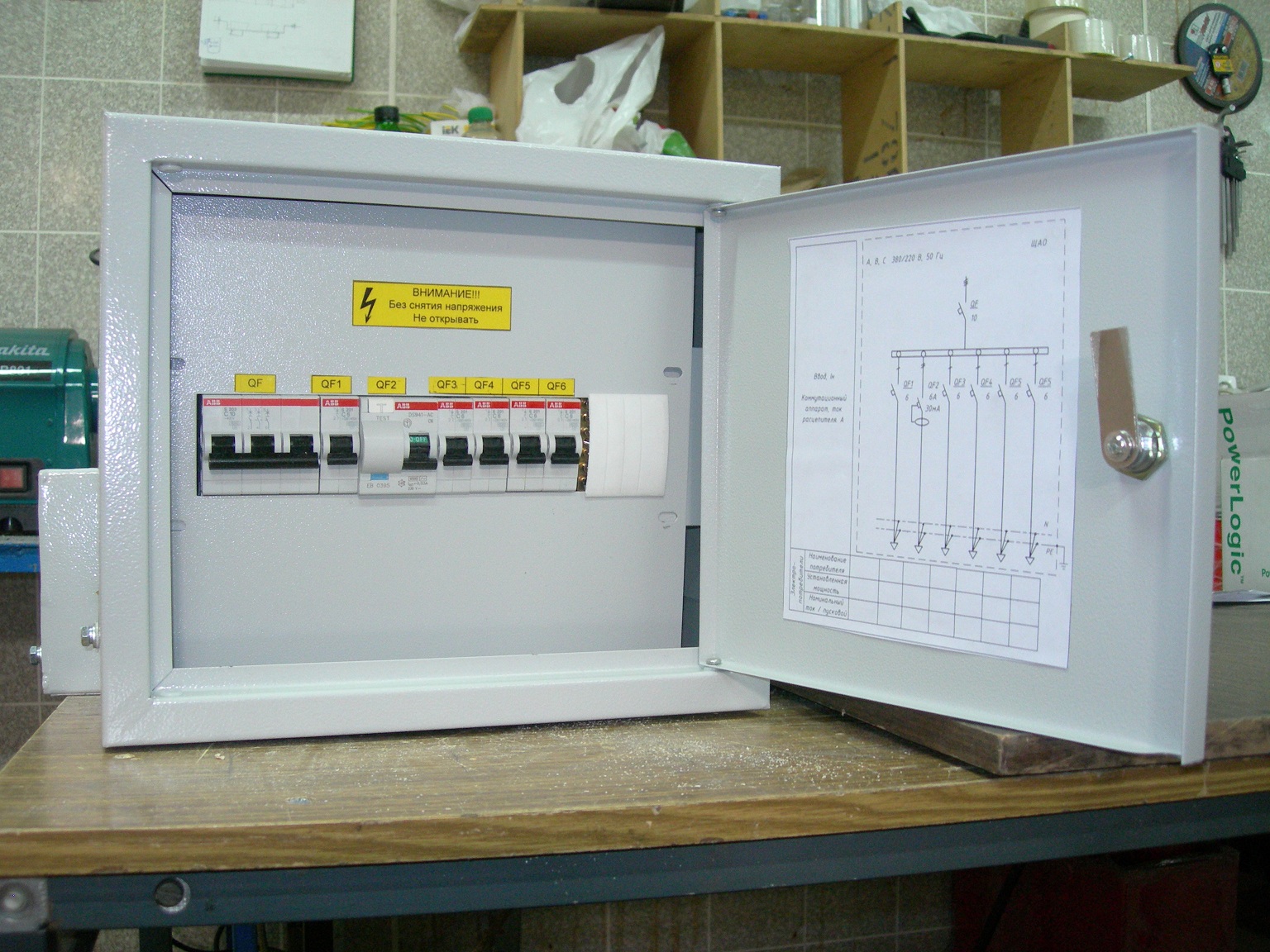

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

Подробнее о заземлении и экранировании

Когда дело доходит до установки электрического и электронного оборудования, такого как преобразователи частоты, правильное заземление оборудования и использование экранированных кабелей играет важную роль в создании безопасной и бесшумной рабочей среды.

Заземление означает подключение электрического оборудования к общему опорному заземлению. Экранирование используется как для обеспечения устойчивости (защита от внешних помех), так и для защиты от излучения (предотвращение излучения помех).

Заземление

Есть две причины, по которым вы должны действительно тщательно позаботиться о заземлении:

• Электробезопасность: защитное заземление гарантирует, что в случае ухудшения гальванической развязки на проводящих частях, к которым могут дотронуться люди, не будет под напряжением, что позволяет избежать риска поражения электрическим током.
• Уменьшение помех: Заземление сигнала снижает разницу напряжений, которая может вызвать шумовое излучение или проблемы с восприимчивостью.

Очень важно отметить, что электрическая безопасность всегда имеет наивысший приоритет — выше, чем ЭМС.

Есть разные типы заземления; одноточечное заземление, при котором несколько единиц оборудования подключаются к одному заземлению — последовательно или параллельно — и многоточечное заземление, при котором каждая часть оборудования имеет собственное заземление.

Различные типы заземления имеют свои преимущества и недостатки, но в конечном итоге важно то, что полное сопротивление заземляющего соединения для каждой единицы оборудования должно быть как можно более низким, чтобы обеспечить выравнивание потенциалов подключенного оборудования.

Экранирование

В преобразователях частоты экранированные кабели используются как для питания (кабель двигателя и кабель тормозного резистора), так и для сигналов (аналоговые опорные сигналы, связь по шине).

Эффективность экранирования кабеля указывается его передаточным сопротивлением Zt. Передаточное сопротивление связывает ток на поверхности экрана с падением напряжения, создаваемым этим током на противоположной поверхности экрана:

Zt = U2 / (I1 x L), где L — длина кабеля

Чем ниже значение передаточного сопротивления, тем лучше характеристики экранирования.В таблице ниже показаны типичные значения передаточного сопротивления для различных типов кабелей двигателя. Самый распространенный тип кабеля двигателя — это однослойный медный провод в оплетке, так как он обеспечивает хорошие экранирующие характеристики по разумной цене.

Передаточное сопротивление может быть значительно увеличено из-за неправильного подключения экрана. Экран кабеля необходимо подключить к шасси оборудования через соединение на 360 градусов. Использование «косичек» для подключения экрана увеличивает передаточное сопротивление и ухудшает экранирующий эффект кабеля.

Одностороннее или двухстороннее прерывание

Часто возникает вопрос, следует ли заделывать оба конца или только один конец экранированного кабеля. Важно понимать, что эффект экранированного кабеля уменьшается, если заделан только один конец. Очень важно правильно подключить оба конца кабеля двигателя, в противном случае могут возникнуть проблемы с помехами.

Причина, по которой в некоторых ситуациях заделывается только один конец, связана с контурами заземления в сигнальных кабелях.Это означает, что существует разность потенциалов между шасси двух соединенных частей оборудования (например, преобразователя частоты и ПЛК), и если экран соединяет два шасси, возникнет ток заземления (с частотой 50 Гц / 60 Гц). Затем этот ток соединяется с мешающим ему полезным сигналом — в аудиоприложениях это обычно называют «гудением». Лучшее решение — использовать уравнительное соединение параллельно экранированному кабелю. Если это невозможно, то один конец экранированного кабеля можно подключить через конденсатор емкостью 100 нФ.Это разрывает контур заземления на низкой частоте (50 Гц), сохраняя соединение экрана в высокочастотном диапазоне. В некотором оборудовании этот конденсатор уже встроен.

Эта информация взята из публикации Данфосс «Факты о преобразователях частоты, которые стоит знать» — бесплатно загрузите здесь

Статический экран — Молниезащита наземного провода заземления

Чтобы понять, почему наш производственный процесс так важен, очень важно объяснить, как работает наземный заземляющий провод, и его ценность.

Как работает провод заземления

Статический экран — это часть заземляющего кабеля, проложенного над линиями питания и данных. Когда ударяет молния, воздушные провода заземления перенаправляют эту энергию вдоль своих жил, а затем направляют удар в землю. Этот метод заземления предохраняет остальное электрическое оборудование от повреждения электричеством.

Воздушные заземляющие тросы для защиты воздушных линий электропередач перекрывают расстояние между опорными опорами. Они проходят над линиями электропередачи и передачи данных и регулярно заземляются.Ток передается по статическому проводу иначе, чем по линиям передачи данных и электропередачам. Однако основная цель OHGW — перехватывать удары молнии до того, как электричество достигнет линий электропередачи ниже. Производители заземляющих проводов используют стальные сплавы для изготовления этих элементов, поскольку статические провода проводят ток только при ударе молнии.

Эти помехи защищают линии питания и передачи данных. Эта защита настолько важна, что в большинстве современных систем вместо одного статического провода используются два воздушных провода заземления.

Когда ток проходит по статическому проводу, он ищет ближайшее место, где можно разрядить энергию. Воздушный провод заземления передает ток к следующей башне, где заземление направляет энергию разряда молнии в землю.

На работу воздушного заземляющего провода могут влиять несколько факторов. Одно из самых распространенных осложнений — это удельное сопротивление почвы. Когда сопротивление опоры (между основанием башни и землей) велико, ток не может проникнуть в землю.Чтобы разрядить энергию здания, ток завершает обратный пробой. Предотвращение обратного пробоя включает снижение сопротивления опоры мачты с помощью противовесов и приводных штанг.

Обратите внимание, что верхний экранный провод не влияет на коммутационные перенапряжения.

Преимущества молниезащиты наземного провода заземления

Использование статического экрана для защиты воздушных линий дает несколько преимуществ:

• Сниженные потери в линии : Потери в линии — это количество энергии и данных, потерянных во время передачи.Статический экран обеспечивает лучшую изоляцию нижних линий передачи.
• Решения для особых условий : стальные воздушные заземляющие провода менее уязвимы к термическому прогибу и разрыву. Они также снижают риск нарушения горизонтального зазора.
• Экономическая эффективность : Армированные стальные сердечники придают статическим проводам невероятную прочность и долговечность. Инвестиции в качественные провода имеют большое значение для вашей компании.

Почему выбирают Bekaert?

В этой отрасли безопасность и качество нашей продукции являются стандартными.Bekaert стоит особняком среди конкурентов, потому что наши производственные мощности в США и специализированные службы поддержки каждый раз превосходят ожидания наших клиентов. Преимущества выбора Bekaert в качестве поставщика проводов для защиты от статического электричества:

• Надежное партнерство : Заказывая стальную проволоку у нас, вы становитесь партнером. Нашим клиентам нравится наша гибкость и возможности как производителя. Независимо от того, какую форму или характеристики вы запрашиваете, наши команды могут удовлетворить ваши потребности.
• Опыт : Мы являемся производителем более 130 лет и обслуживаем клиентов по всей Северной Америке. Мы разбираемся в сфере коммунальных услуг и работаем над тем, чтобы ваша деятельность была безопасной, рентабельной и устойчивой.
• Консультации и поддержка экспертов : Наш квалифицированный персонал и комплексные услуги технической поддержки обеспечивают лучшее в отрасли обслуживание клиентов. У нас есть команды и решения, которые помогут вам максимально эффективно использовать ваше оборудование.

Свяжитесь с профессионалами Bekaert для получения дополнительной информации о статической молниезащите.

Свяжитесь с нами онлайн или позвоните нам по телефону +1 404-201-0223

% PDF-1.4 % 452 0 obj> эндобдж xref 452 79 0000000016 00000 н. 0000002685 00000 н. 0000001876 00000 н. 0000002876 00000 н. 0000002902 00000 н. 0000002948 00000 н. 0000002983 00000 н. 0000003184 00000 п. 0000003262 00000 н. 0000003338 00000 н. 0000003416 00000 н. 0000003494 00000 н. 0000003572 00000 н. 0000003650 00000 н. 0000003728 00000 н. 0000003805 00000 н. 0000003882 00000 н. 0000003959 00000 н. 0000004036 00000 н. 0000004113 00000 п. 0000004190 00000 п. 0000004267 00000 н. 0000004344 00000 п. 0000004421 00000 н. 0000004498 00000 н. 0000004575 00000 п. 0000004652 00000 п. 0000004729 00000 н. 0000004806 00000 п. 0000004883 00000 н. 0000004960 00000 н. 0000005037 00000 н. 0000005114 00000 п. 0000005191 00000 п. 0000005268 00000 н. 0000005345 00000 н. 0000005422 00000 н. 0000005499 00000 н. 0000005575 00000 н. 0000005651 00000 п. 0000005775 00000 н. 0000006399 00000 н. 0000006911 00000 п. 0000006947 00000 н. 0000007132 00000 н. 0000007209 00000 н. 0000007399 00000 н. 0000008046 00000 н. 0000008724 00000 н. 0000009416 00000 н. 0000010102 00000 п. 0000010871 00000 п. 0000011469 00000 п. 0000012145 00000 п. 0000012316 00000 п. 0000014986 00000 п. 0000015043 00000 п. 0000015146 00000 п. 0000015238 00000 п. 0000015323 00000 п. 0000015418 00000 п. 0000015519 00000 п. 0000015651 00000 п. 0000015740 00000 п. 0000015832 00000 п. 0000015993 00000 п. 0000016154 00000 п. 0000016281 00000 п. 0000016449 00000 п. 0000016554 00000 п. 0000016685 00000 п. 0000016795 00000 п. 0000016902 00000 п. 0000016999 00000 н. 0000017107 00000 п. 0000017198 00000 п. 0000017287 00000 п. 0000017401 00000 п. 0000017515 00000 п. трейлер ] >> startxref 0 %% EOF 454 0 obj> поток xb«f`f` cg`a8Ġ! `

Функциональное заземление и экранирование

Функциональное заземление и экранирование

PROFINET , PROFIBUS

Описание:

Функциональное заземление и экранирование PROFIBUS и PROFINET
В этом документе рассматриваются функциональное заземление, экранирование сетей PROFIBUS / PROFINET и уравнивание потенциалов на соответствующих установках во взрывоопасных зонах.В документе описана оптимизированная структура для систем автоматизации процессов, предназначенная для уменьшения воздействия электромагнитных помех (EMI) и помех за счет использования систем уравнивания потенциалов. При многоуровневом подходе читатели сначала знакомятся с техническими основами электромагнитной совместимости (ЭМС), уравнивания потенциалов и экранирования. В главе 4 на примере растений разработаны шесть рекомендаций к действию.

Данный документ не носит нормативного характера.Это может быть полезно в определенных операционных средах, в определенных технических системах или при использовании в определенных странах для отклонения от данных рекомендаций. В этом случае установщики и операторы установки должны взвесить преимущества и недостатки рекомендаций, содержащихся в конкретном приложении, и, если они сочтут это целесообразным, при необходимости принять решение о применении другого решения.

_______________________________________________________________________________________________

Funktionserdung und Schirmung von PROFIBUS und PROFINET
Dieses Dokument befasst sich mit der Funktionserdung und Schirmung von PROFIBUS- / PROFINETSDieses Dokument befasst sich mit einem optimierten Aufbau von automatisierungstechnischen Anlagen, um die Auswirkungen elektromagnetischer Störungen, sowie Störungen über Potentialausgleichssysteme zu reduzieren. In einem mehrstufigen Ansatz werden die Leser zunächst mit Grundlagen zu den Themen elektromagnetische Verträglichkeit, Potentialausgleich und Schirmung vertraut gemacht. Anschließend werden in Kapitel 4 sechs Handlungsempfehlungen anhand einer Beispielanlage hergeleitet.

Dieses Dokument hat keinen normativen Charakter.Es kann in bestimmten Einsatzumgebungen, in bestimmten technischen Konstellationen oder beim Einsatz in bestimmten Ländern sinnvoll sein, von den gegebenen Handlungsempfehlungen abzuweichen. Errichter und Betreiber der Anlage sollten in diesem Fall die Vor- und Nachteile der gemachten Empfehlungen в der konkreten Anwendung abwägen und, sofern als sinnvoll erachtet, gegebenenfalls die Umsetzung einer abweichendendenless.

Детали:
Версия: 2.6
Арт.: 8.101 / 8.102
Язык: немецкий / английский

************************************ ************************************************* ***************************************

Заявление об отказе от ответственности / Лицензия:

Лицензия на поставку ТУ

Лицензиат приобретает эту лицензию исключительно у PROFIBUS Nutzerorganisation e.V., главный офис которой находится в Карлсруэ, Германия (далее именуемый «Лицензиар»).

1. Технические характеристики

1.1 Предметом настоящего лицензионного соглашения является каждая техническая спецификация, выпущенная Лицензиаром в электронной форме (далее именуемая «СПЕЦИФИКАЦИЯ»). Программное обеспечение предоставляется только в виде объектного кода.

1.2 Распространяемая СПЕЦИФИКАЦИЯ была разработана членами Лицензиара. Лицензиар настоящим уведомляет Лицензиата, что СПЕЦИФИКАЦИЯ не является промышленным стандартом, признанным каким-либо органом по стандартизации или иным образом, и может быть дополнительно усовершенствована.

2. Права и обязанности лицензиата

2.1 Лицензиар настоящим предоставляет Лицензиату право использовать СПЕЦИФИКАЦИЮ исключительно для разработки и поддержки продуктов, соответствующих СПЕЦИФИКАЦИИ. Лицензиат может скопировать СПЕЦИФИКАЦИЮ для этой цели и для целей резервного копирования данных.

2.2 Лицензиат не имеет права изменять, декомпилировать, реконструировать или извлекать какие-либо отдельные части СПЕЦИФИКАЦИИ, если это не разрешено обязательным законом об авторском праве. Кроме того, Лицензиат не имеет права удалять какие-либо буквенно-цифровые идентификаторы, товарные знаки или уведомления об авторских правах из СПЕЦИФИКАЦИИ, и, поскольку Лицензиат имеет право делать копии СПЕЦИФИКАЦИИ, Лицензиат должен копировать их без изменений.

2.2 Лицензиат не имеет права публиковать, продавать или распространять СПЕЦИФИКАЦИЮ. Однако Лицензиат имеет право передать предоставленное ему право на использование СПЕЦИФИКАЦИИ третьей стороне при условии, что Лицензиат заключает письменное соглашение с третьей стороной в соответствии со всеми условиями, содержащимися в этом Разделе 2, и при условии, что Лицензиат не сохраняет никаких копий СПЕЦИФИКАЦИИ.

3. Ответственность лицензиара

3.1 Лицензиар не несет никаких обязательств по расширению СПЕЦИФИКАЦИИ и не несет ответственности в случае, если СПЕЦИФИКАЦИЯ или ее будущие версии не будут утверждены в качестве промышленного стандарта.

3.2 СПЕЦИФИКАЦИЯ доставляется бесплатно «как есть» всем членам Лицензиара. Любая ответственность и гарантия в отношении СПЕЦИФИКАЦИИ — независимо от юридической причины — например, в отношении качества или названия, его правильности, отсутствия дефектов, отсутствие претензий в отношении прав третьих лиц или в отношении его полноты и / или пригодности для какой-либо конкретной цели исключено.
Лицензиар не несет ответственности за убытки, возникшие в результате использования СПЕЦИФИКАЦИИ, или за убытки, которые были вызваны дизайном аппаратное или программное обеспечение в соответствии с информацией, предоставленной в СПЕЦИФИКАЦИИ.Любая ответственность за косвенный, особый или косвенный ущерб, включая, помимо прочего, упущенную выгоду, потерю возможности использования и прерывание бизнеса, независимо от теории права, исключается.

3.3 Вышеупомянутое исключение ответственности не применяется, если существует юридически обязывающая ответственность, например: в соответствии с законодательством об ответственности за качество продукции, в случаях умысла, грубой небрежности, причинения вреда жизни, телу или здоровью или умышленного сокрытия дефекта либо в результате нарушения основных договорных обязательств.Однако ответственность за ущерб, возникший в результате нарушения основных договорных обязательств, ограничивается предсказуемым ущербом, обычно покрываемым договором, за исключением случаев умысла или грубой небрежности. Вышеупомянутое положение не предусматривает никаких изменений в бремени доказывания в ущерб Лицензиату.

4. Место юрисдикции и применимое право

4.1 Единственным местом юрисдикции является основное место деятельности Лицензиара.

4.2 Все отношения, вытекающие из контракта, регулируются материальным правом Германии, за исключением Конвенции Организации Объединенных Наций о договорах международной купли-продажи товаров (CISG).

Экран кабеля заземлен только с одного конца

На рис. 4 показаны объединенные результаты двух моделей соединения. Эффект щита САУ — это именно то, что предлагает модель RLC; то есть экран SPG представляет собой фильтр нижних частот для магнитных полей и фильтр верхних частот для электрических полей. Обе точки излома фильтров находятся на частоте, соответствующей длине экрана, составляющей четверть длины волны.Таким образом, щит САУ — это вовсе не щит. Эффекты экранирования находятся на несколько порядков ниже этих кривых. Последний момент заключается в том, что

SPG резонирует, так что индуцированный сигнал усиливается, а не ослабляется на резонансной частоте экрана. Эта модель является низкочастотной, однако в нее включены все соответствующие параметры.

Множество примечаний к приложениям и статей на эту тему, которые рекомендуют заземлять экран на одном конце, только искажают физику экранирования и ошибочно приписывают заземляющий контур к экрану, где сама цепь была частью исходного контура заземления.Экранирование кабеля и контуры заземления не должны быть связаны. Заземление экрана на обоих концах ослабляет связь с экранированными проводами примерно на отношение тока нагрузки к току экрана, SA ≈ Iload / Ishield ≈ ZT · l / 2 · Zload,

, где ZT — передаточное сопротивление экрана, l — длина, а Zload — сопротивление нагрузки обеих нагрузок. Например, экран кабеля с сопротивлением постоянному току (и низкочастотным передаточным сопротивлением, ZT · l = Rdc) 1 Ом и сопротивлением нагрузки 1 кОм будет иметь низкочастотное затухание экрана примерно 5 · 10-4 или 66 дБ.

Экраны должны быть «прикреплены» к коробкам на концах соответствующих кабелей, а не заземления, заземления здания или чего-либо еще. Военные стандарты, такие как Mil-Std-188-124B и FAA, все правильно понимают. Пора и всем остальным.

Ниже приводится список очень плохих советов из авторитетных источников:

(1) EE Times, «Заземление системы управления — Часть 2: Проводка заземления, заземление экрана и заземление источника питания, заземление экрана», Роджер Хоуп, Дэйв Харролд и Дэвид Браун, 15.07.2008: Правильное заземление экрана. путь заключается в заземлении экрана только с одного конца.

(2) EDN, «Заземление и экранирование: не подходит всем», Мартин Роу, старший технический редактор — 1 августа 2001 г .; Никогда не подключайте экран к земле с обоих концов. Это создаст контур заземления.

(3) Analog Devices, Аналоговый диалог 17-1, 1983, Алан Рич, «Экранирование и защита, как исключить помехи, что делать и зачем это делать — рациональный подход»: не соединяйте оба концы щита заземлить.

(4) Википедия, Экранированный кабель: Обычный метод подключения экранированных кабелей — заземлить только исходный конец экрана, чтобы избежать контуров заземления.Википедия !! ??

(5) LTC486 Data Sheet: Дополнительные экраны вокруг витой пары помогают уменьшить нежелательный шум и подключены к GND на одном конце.

(6) Maxim Integrated, TUTORIAL 2045, Общие сведения о синфазных сигналах: для любой экранированной пары (ей), несущей симметричные сигналы, вы должны подключить экран к земле на одном конце, обычно это приемный конец.

(7) web www.bobtech.ro, Руководство по подключению для сетей RS-485, Примечание по применению 001, Заземление: Если используется экранированная витая пара…, экран должен быть подключен к заземлению только на одном конце.(8) B & B Electronics, RS-422 И RS-485 ПРИЛОЖЕНИЯ EBOOK, Экранирование: Если используется экранированный кабель, экран должен быть заземлен только с одной стороны, предпочтительно заземлять.

(9) Alpha Wire, www.newark.com/pdfs/techarticles/alphawire/ USC.pdf, Общие сведения об экранированном кабеле: заземлите кабель с одного конца. Это исключает возможность возникновения шумовых контуров заземления.

(10) eeeic.eu/proc/papers/ 55. pdf, Технологический университет Котбуса, Германия и Технологический университет Вроцлава, Польша, Анке Фребель, «Экранирование кабеля для минимизации электромагнитных помех», III.ЗАЗЕМЛЕНИЕ ЭКРАНА КАБЕЛЯ: Если для соединения двух систем используется экранированный кабель, экран должен быть подключен к единому заземлению. Чтобы предотвратить проникновение электромагнитной энергии через экран, необходимо заземлить внешнюю поверхность экрана. На низком уровне

частот для возбуждения электрического поля более эффективно заземлять оба конца, тогда как для возбуждения H-поля следует отдавать предпочтение заземлению одного конца, так как это исключает образование токовой петли между кабелем и заземляющей пластиной.На высоких частотах схемы с заземлением на обоих концах избегают резонансов для возбуждений E-поля и H-поля. На практике часто предпочтительнее одно заземляющее соединение, так как это позволяет избежать контуров заземления. Однако для коротких кабелей на низких частотах напряжения, индуцированные электромагнитными помехами на обоих концах коаксиального кабеля, становятся почти одинаковыми, и один конец заземляется

необходим как для возбуждений E-поля, так и для возбуждений H-поля. [Я добавил это, чтобы показать, насколько люди сбиты с толку по этому поводу. Автор попытался написать о защите, но только показал свое незнание предмета.Он даже поменял местами экранирование E-поля и H-поля.]

(11) www.calex.com/pdf/4ground_shield.pdf, Эта статья была написана для CALEX г-ном Ральфом Моррисоном, президентом INSTRUM и автором книги «Методы заземления и экранирования в КИП», опубликованной Wiley; Заземление и экранирование: экран входного кабеля нельзя заземлять более одного раза. [Только с цифрами, г-н Моррисон показывает другой конец экрана кабеля, подключенный к земле

через резистор 10 МОм.«Из пасти победы…»]

Защищает ли заземление от электромагнитного излучения? : DefenderShield

Последнее обновление 19 октября 2020 г.

Наши электронные мобильные устройства стали больше необходимостью, чем роскошью.

Несмотря на то, что у них много преимуществ, эта технология излучает электромагнитное излучение и может влиять на собственные частоты нашего тела, и была связана с растущим количеством негативных последствий для здоровья.

Мы — биоэлектрические существа на электрической планете

Наши кузова функционируют электрически . Например, наше сердце, легкие и мозг посылают электрические сигналы через нашу нервную систему, чтобы помочь нам перекачивать кровь, дышать и двигаться.

Интересно, что наши тела больше похожи на Землю, на которой мы живем, чем вы можете себе представить.

У Земли есть собственных уникальных сердцебиений , также известных как резонанс Шумана , который относится к собственной частоте электромагнитного поля планеты и устойчиво пульсирует с 7,83 Гц . Эта частота может достигать 16,5 Гц в зависимости от времени года, солнечных вспышек и других земных явлений.

С тех пор, как на нашей планете зародилась жизнь, биология каждого живого существа настроена на это тонкое поле.Впервые теория резонанса Шумана была предложена в 1950-х годах немецким физиком В.О. Шуман. Он предсказал серию низкочастотных колебаний, вызванных грозовых разрядов между землей и ионосферой Земли.

Обнаружив, что основная частота Земли 7,83 Гц очень близка к частоте альфа-ритмов человека, докторант Шумана Герберт Кениг связал резонанс Шумана с биоактивностью человека .

В нашем мозгу альфа-волны охватывают диапазон частот 7.5–12,5 Гц, что почти совпадает с частотой естественного сердцебиения Земли. Эти альфа-волны присутствуют в нашем мозгу во время раннего сна, глубокого расслабления, сновидений и медитации. Эти волны помогают регенерировать клетки и способствуют исцелению нашего тела , и доказано, что они способствуют умственной координации, спокойствию, бдительности, внутреннему осознанию, интеграции ума / тела и обучению.

Поскольку альфа-волны в нашем мозгу очень похожи на резонанс Шумана, эти частоты вместе действуют как форма синхронизации с окружающей средой.Однако, когда синхронность нарушается, наше здоровье может пострадать.

Собственные частоты и искусственные электромагнитные поля (ЭМП)

Собственная частота нашей планеты излучает отрицательно заряженные ионы . Мы склонны думать, что положительный означает «хорошо», но с точки зрения ионов отрицательные ионы на самом деле лучше для нас. Эти ионы создаются в природе в результате воздействия воды, воздуха и солнечного света на внутреннее электромагнитное поле Земли.

Из-за воды и минералов внутри нас наши тела впоследствии существуют в отрицательно ионизированном состоянии , что делает нас очень проводящими.По этой причине, мы работаем лучше всего, когда постоянно подвергаемся воздействию собственных частот Земли и настроены на них.

К сожалению, в нашем современном обществе мы можем большую часть времени находиться в помещении, что изолирует нас от Земли и ее частоты. Когда мы выходим на улицу, наша связь с Землей блокируется наличием обуви на резиновой подошве. Наши кровати приподняты над землей, а резиновые колеса на велосипедах и автомобилях не позволяют естественным частотам Земли достигать наших тел.

Кроме того, используемая нами технология чужда нашей биологии и нарушает эти собственные частоты . Беспроводные мобильные устройства и источники Wi-Fi в нашей среде излучают искусственные электромагнитные поля, или сокращенно ЭМП-излучение. Эта неестественная форма ЭМП может вызывать в организме различные реакции, связанные со стрессом, , например гиперчувствительность.

Когда мы постоянно пользуемся мобильными устройствами рядом с телом в течение длительного времени, воздействие ЭМП-излучения может стать опасным .

Исследования обнаружили связь между воздействием ЭМП и незначительными проблемами со здоровьем, такими как головные боли и кожная сыпь, с очень серьезными проблемами, такими как проблемы с фертильностью, фрагментация ДНК, повреждение клеток и раковые опухоли.

Воздействие ЭМП оказывает не только тепловое и биологическое воздействие на наш организм, но и электронных устройств испускают положительно заряженные ионы . Высокие концентрации положительных ионов — также известных как окислителей или свободных радикалов — от ЭМП нарушают естественную частоту нашего тела, что может быть вредным для нашего здоровья.

Положительным моментом является то, что когда мы находимся в прямом контакте с поверхностью Земли, отрицательно заряженные ионы переходят в наши тела, что может помочь нейтрализовать положительно заряженные окислители . Это может помочь уменьшить воспаление и улучшить общее самочувствие. Этот перенос энергии путем прямого контакта с поверхностью Земли уместно называется « Заземление » или более широко известный как «Заземление ».

Что такое заземление и заземление?

В области электротехники «заземление» и «заземление» имеют небольшие различия в значении.Но с точки зрения человека , соединяющегося с тонкой частотой Земли , эти два слова используются как синонимы. Люди существовали миллионы лет, эволюционируя как вид в связи с естественной частотой и энергией Земли.

Заземление было обнаружено в конце 1990-х годов бывшим руководителем кабельной отрасли Клинтом Обером . Уйдя из кабельного бизнеса, он заметил людей, носящих пластиковую и резиновую обувь, изолирующую наши тела от Земли, и задумался, может ли это разъединение между телом и Землей повлиять на нас.

Обер хорошо разбирался в технических особенностях кабельных систем заземления и знал, что эти системы нуждаются в защите от других электромагнитных сигналов в естественной среде, в противном случае при передаче по кабелю возникнут помехи. Он экспериментировал сначала на себе, а затем на других, предсказывая, что такое же стабилизирующее влияние заземления, которое используется в телекоммуникациях на проводах, может также улучшить самочувствие за счет уменьшения боли, улучшения сна и нормализации функционирования всех систем организма.

Эта концепция вдохновила на новые подходы к исследованиям в области здравоохранения, и science продолжает доказывать, что заземление действительно уменьшает воспаление и способствует нормальному функционированию систем организма.

Как заземлить или заземлить

Земля полна антиоксидантов, которые позволяют нашему телу достичь равновесия на клеточном уровне . Практика заземления очень проста и, что еще лучше, бесплатна! Все, что вам нужно делать, это ходить босиком или сидеть на траве, в грязи, песке или даже на бетоне.Эти поверхности проводящие , и энергия Земли течет через них в наши тела.

Вода также является проводящей, поэтому плавание или стояние в воде являются идеальным занятием для заземления. Если намокать или пачкаться не в вашем стиле, вы все равно можете шлифовать на открытом воздухе в обуви с тонкой кожаной подошвой, которая является лучшим типом обуви с естественной проводимостью. Существуют также носки для заземления, которые содержат токопроводящие материалы, поэтому вы можете заземлить, не касаясь земли физически.

Однако не все наружные поверхности созданы одинаковыми.В местах с сильным ЭМП-электросмогом (многолюдные города или производственные предприятия) большое количество высокотехнологичного оборудования отправляет электричество в почву на землю. Это приводит к изменению тока заземления (обычно безопасного и здорового), а избыточный ток заземления во многих случаях причиняет вред чувствительному рогатому скоту. Найти место для заземления на открытом воздухе, вдали от технологий и электромагнитного излучения, является наиболее желательным и самым здоровым способом заземления.

Если вы находитесь в закрытом помещении, разработано множество инструментов, позволяющих подключать вас к частотам Земли, не выходя на улицу.Технология заземления, используемая внутри вашего дома или офиса, соединяет вас с электронами Земли через заземляющий стержень , который помещается в почву снаружи рядом с окном или дверью, или через заземленную розетку внутри дома или офиса . Однако есть некоторые разногласия по поводу того, действительно ли это приносит пользу людям. Некоторые люди чувствуют себя лучше, используя заземляющее оборудование, находясь внутри, но другие чувствуют себя хуже.

Если вы находитесь в среде с высоким ЭМП, например, в офисе или многоквартирном доме с большим количеством технологий, окружающее ЭМП может использовать ваше тело как путь к земле.Таким образом, вы должны привлечь ЭМП в комнате до того, как она заземлится, протекая через вас на коврик. При использовании заземленной розетки не используется электричество, но она может улавливать паразитные токи в цепи в вашем доме.

Может ли заземление снизить воздействие ЭМП?

Мобильные электронные устройства, такие как ноутбуки, планшеты и сотовые телефоны, излучают низкоэнергетические формы электромагнитного излучения, называемые радиочастотными (RF) и крайне низкочастотными (ELF) излучениями.

Хотя заземление было показано как хороший способ противодействовать многим эффектам электромагнитного излучения, оно не может блокировать попадание электромагнитного излучения в ваше тело.В некоторых отношениях заземление может также увеличить воздействие ЭМП, поскольку оно привлекает окружающее электромагнитное излучение.

Заземление снижает наведенные на тело напряжения, генерируемые воздействием ELF , которое постоянно излучается незаземленными электронными устройствами, а также устройствами с подключенными электрическими шнурами или внутренними устройствами.

К сожалению, заземление не может полностью защитить нас от электромагнитного излучения при использовании ноутбуков, планшетов, мобильных телефонов и других электронных устройств непосредственно против нашего тела.

Способы минимизировать воздействие электромагнитного излучения

1. Уменьшите количество источников ЭМП вокруг вас . Держите электронику подальше от своей комнаты и устраните ненужные источники, такие как интеллектуальные устройства, наушники или динамики Bluetooth. По возможности включайте авиарежим, чтобы исключить беспроводное излучение, исходящее от ваших устройств.
2. Держите источники ЭМП подальше от тела. ЭМП-излучение становится менее опасным для здоровья, чем дальше от вашего тела находится источник, и наиболее опасно, когда мобильное устройство касается вашей головы или туловища (включая репродуктивные органы и сердце).Использование телефона для отправки текстовых сообщений сопряжено с минимальным риском, поэтому не забывайте держать экран на расстоянии не менее 30 см от лица и груди во время текстовых сообщений. Держите Wi-Fi роутер на расстоянии 10 футов от вас, а во время сна держите мобильный телефон и другие мобильные устройства на расстоянии не менее 4 футов. Не засыпайте, когда мобильный телефон лежит на прикроватной тумбочке, под подушкой или на груди.
3. Ограничьте время, проводимое на ваших устройствах. Ограничение времени на экран — это общее эффективное практическое правило, позволяющее защитить себя от вредного излучения, а также другие преимущества.Когда вы не пользуетесь электронными устройствами, просто держите их подальше от тела, пока вы снова не начнете активно ими пользоваться.
4. По возможности используйте аксессуары с проводом. Проводные устройства излучают меньше ЭМП, так как они не используют беспроводные сигналы для подключения. Подключение мыши, клавиатуры и динамиков может снизить воздействие ЭМП, а использование безызлучательных наушников с воздушной трубкой, которые подключаются к вашему телефону, эффективно устраняют электромагнитное излучение, попадающее в вашу голову.
5. Если у вас возникли трудности с выполнением любого из этих шагов, подумайте об использовании экрана для защиты от электромагнитного излучения, который может помочь снизить частоту электромагнитных полей, достигающих вашего тела.

Заземление может быть отличным дополнением ко всем этим методам снижения ЭМП.

Для людей с повышенной чувствительностью к ЭМП. Заземление или заземление в сочетании с методами снижения ЭМП и защитными экранами от ЭМП может дать вам максимальное облегчение от болезненных и разрушительных симптомов. Тем не менее, каждый может получить пользу от ежедневного заземления и снижения воздействия ЭМП-излучения.

Несмотря на недолгое существование современных технологий, подавляющее большинство американцев владеют сотовым телефоном и другими мобильными устройствами.Долгосрочные последствия этой технологии для здоровья еще не полностью изучены, но многочисленные исследования показывают связи с негативными последствиями для здоровья. Как эксперты в этой области, мы хотим внести свой вклад в то, чтобы люди понимали, что есть много способов уменьшить свое воздействие вредных выбросов ЭМП.

Похожие сообщения

Заземление Половина листа заземления 96 «x 23» и шнур EMF SHIELD DETOX

Заземление улучшает сон, снижает уровень кортизола, снижает боль и стресс.

Заземление относится к тонкому электрическому соединению тела с поверхностью земли в таких случаях, как ходьба босиком по траве или песку.

Заземление в помещении может быть достигнуто, когда кожа касается заземляющего листа, коврика или наволочки в положении лежа или сидя.

Заземление Половина листа заземления.

СДЕЛАНО В США.

Размер 96 «x 23»
Ткань 95% хлопок, 5% проводящее серебро.

Мягкая и удобная ткань.

Набор включает: лист заземления, проводящий заземляющий шнур длиной 8 футов и инструкции.

Почему важно заземление?

Современный образ жизни все больше отделяет нас от потока электронов Земли. Например, мы все чаще носим изолирующую обувь на резиновой или пластиковой подошве вместо традиционной кожи, сделанной из шкуры, которая облегчает передачу заряда между землей и нашим телом.

Заземление снижает электромагнитные поля (ЭМП), наведенные на тело от воздействия телевизоров, компьютеров и других электронных устройств.

Преимущества заземления

Уменьшение боли : Болезненные состояния часто являются результатом различных видов острых или хронических воспалительных состояний. Воспаление может вызвать боль и потерю подвижности в суставах. Уменьшение воспаления в результате заземления было документально подтверждено с помощью инфракрасной визуализации и измерений химического состава крови и количества лейкоцитов.

Снижение вязкости крови : Разжижение крови может способствовать доставке кислорода тканям и дополнительно способствовать уменьшению воспаления.

Снижение стресса

Лучше спать

Повышенная энергия

Защищает организм от ЭМП
