Что такое ШИМ-регулятор на 12В. Как работает широтно-импульсная модуляция. Для чего используются ШИМ-контроллеры на 12 вольт. Какие бывают схемы и конструкции ШИМ-регуляторов. Как собрать простой ШИМ-регулятор своими руками.
Что такое ШИМ-регулятор и принцип его работы
ШИМ-регулятор (широтно-импульсный модулятор) — это устройство для управления мощностью нагрузки путем изменения скважности импульсов. Принцип работы ШИМ-регулятора на 12В заключается в следующем:
- На вход подается постоянное напряжение 12В
- Ключевой элемент (транзистор) периодически открывается и закрывается
- Изменяя длительность открытого состояния транзистора, регулируется средняя мощность на нагрузке
- Частота переключений обычно составляет от единиц до десятков кГц
За счет высокой частоты коммутации достигается плавное регулирование мощности без мерцаний. ШИМ-регуляторы на 12В широко применяются для управления яркостью светодиодов, скоростью моторов постоянного тока, мощностью нагревателей и других нагрузок.
Основные схемы ШИМ-регуляторов на 12 вольт
Существует несколько базовых схем ШИМ-регуляторов на 12В:
1. Простейшая схема на одном транзисторе
Самая простая схема содержит:
- Генератор пилообразного напряжения на таймере NE555
- Компаратор на операционном усилителе
- Силовой ключ на MOSFET-транзисторе
Регулировка осуществляется изменением опорного напряжения на компараторе. Такая схема подходит для маломощных нагрузок до 1-2А.
2. Двухтактная схема
Для увеличения мощности применяют двухтактные схемы с двумя MOSFET-транзисторами, работающими в противофазе. Это позволяет снизить нагрев транзисторов и увеличить ток нагрузки до 10-20А.
3. Схема с обратной связью
Для стабилизации выходного напряжения или тока применяют схемы с обратной связью. В них выходной параметр измеряется датчиком и сравнивается с заданным значением. Система автоматически корректирует ШИМ для поддержания нужного значения.
Применение ШИМ-регуляторов 12В
ШИМ-регуляторы на 12 вольт нашли широкое применение в различных областях:
- Управление яркостью светодиодных лент и прожекторов
- Регулировка оборотов электродвигателей постоянного тока
- Управление мощностью нагревательных элементов
- Зарядные устройства для аккумуляторов
- Стабилизаторы напряжения и тока
- Управление производительностью насосов
- Диммеры для галогенных ламп 12В
Благодаря высокому КПД и плавности регулировки, ШИМ-контроллеры вытесняют линейные регуляторы во многих приложениях с питанием 12В.
Как выбрать ШИМ-регулятор 12В
При выборе ШИМ-регулятора на 12 вольт следует учитывать следующие параметры:
- Максимальный ток нагрузки — от него зависит мощность и тип силовых транзисторов
- Частота ШИМ — влияет на качество регулирования и уровень помех
- Диапазон регулирования — минимальная и максимальная скважность
- Наличие защит от перегрузки, КЗ, перегрева
- Способ управления — ручка, внешний сигнал, цифровой интерфейс
- Стабилизация выходных параметров
- Режим работы — повторно-кратковременный или продолжительный
Правильно подобранный ШИМ-регулятор обеспечит надежную и эффективную работу вашего устройства на 12В.

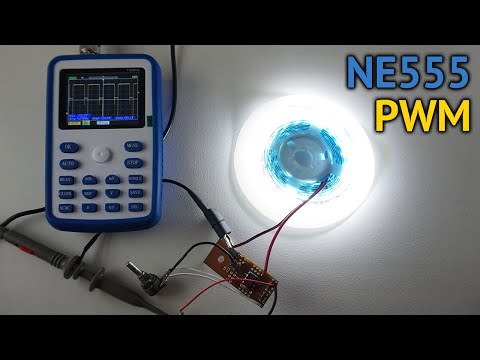

Сборка простого ШИМ-регулятора 12В своими руками
Рассмотрим порядок сборки простейшего ШИМ-регулятора для светодиодов или мотора на 12В:
- Подготовьте детали: таймер NE555, резисторы, конденсаторы, потенциометр, MOSFET-транзистор.
- Соберите схему на макетной плате согласно принципиальной схеме.
- Подключите питание 12В и нагрузку (светодиод или мотор).
- Настройте частоту ШИМ подбором номиналов времязадающей цепи таймера.
- Проверьте работу, вращая ручку потенциометра.
- При необходимости установите радиатор на силовой транзистор.
Такой простой ШИМ-регулятор позволит плавно управлять яркостью светодиодов или оборотами небольшого мотора на 12В.
Преимущества и недостатки ШИМ-регуляторов 12В
ШИМ-регуляторы на 12 вольт имеют ряд достоинств и недостатков:
Преимущества:
- Высокий КПД (до 95-98%)
- Плавная регулировка без ступенчатости
- Широкий диапазон регулирования
- Малые габариты и вес
- Низкое тепловыделение
Недостатки:
- Генерация высокочастотных помех
- Сложность схемотехники
- Чувствительность к перегрузкам
- Возможны пульсации на нагрузке
Несмотря на некоторые недостатки, преимущества ШИМ-регуляторов обуславливают их широкое распространение в современной технике.
Заключение
ШИМ-регуляторы на 12В являются эффективным инструментом управления различными нагрузками постоянного тока. Они обеспечивают плавное регулирование мощности с высоким КПД. Схемотехника ШИМ-контроллеров постоянно совершенствуется, появляются новые микросхемы и готовые модули. Правильно подобранный ШИМ-регулятор позволяет создать надежные и экономичные системы управления на 12 вольт.
Регулятор оборотов 12 вольт в Украине. Цены на Регулятор оборотов 12 вольт на Prom.ua

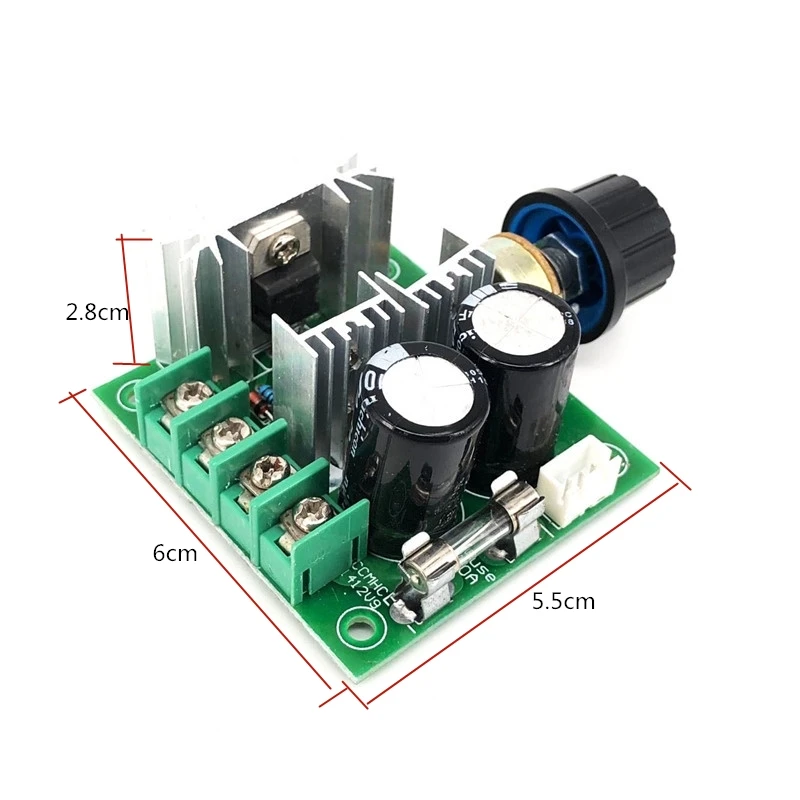

ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов DL
Доставка по Украине
524.70 грн
262.35 грн
Купить
Интернет-магазин Delery
ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов SP
Доставка по Украине
552.68 грн
276.34 грн
Купить
Shoppes
ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов DS
Доставка по Украине
531.70 грн
265.85 грн
Купить
ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов CT
Доставка по Украине
552.68 грн
276.34 грн
Купить
Интернет-магазин Carty

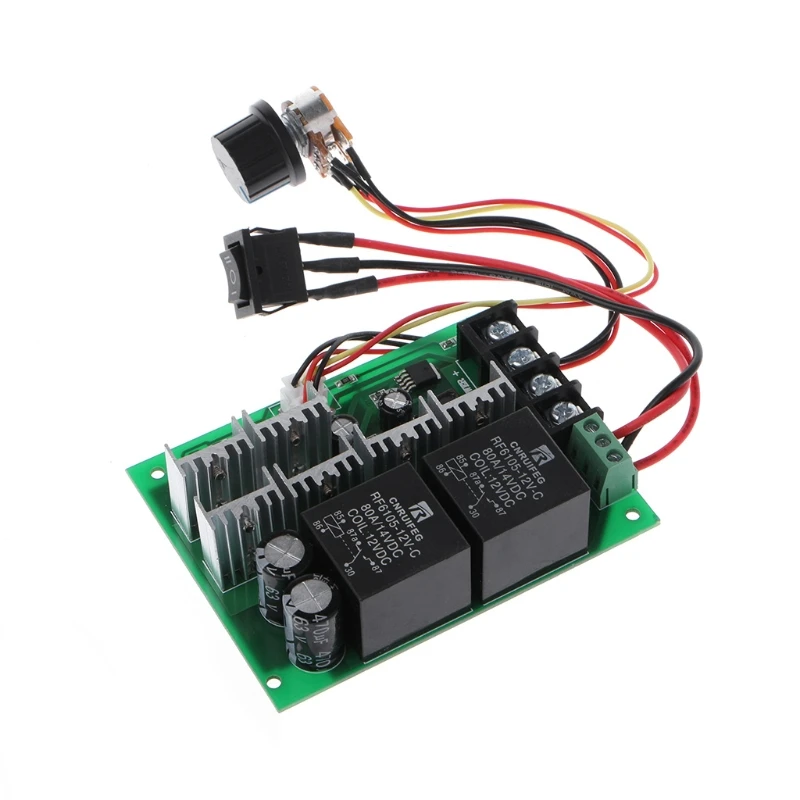

ШИМ контроллер регулятор оборотов 9 — 55 вольт 60А
На складе
Доставка по Украине
600 грн
Купить
Doctor Smarts
ШИМ регулятор оборотов 9 — 60 вольт 20А
На складе
Доставка по Украине
370 грн
Купить
Doctor Smarts
ШИМ регулятор оборотов с дисплеем 6 — 30 Вольт 8 ампер
На складе
Доставка по Украине
380 грн
Купить
Doctor Smarts

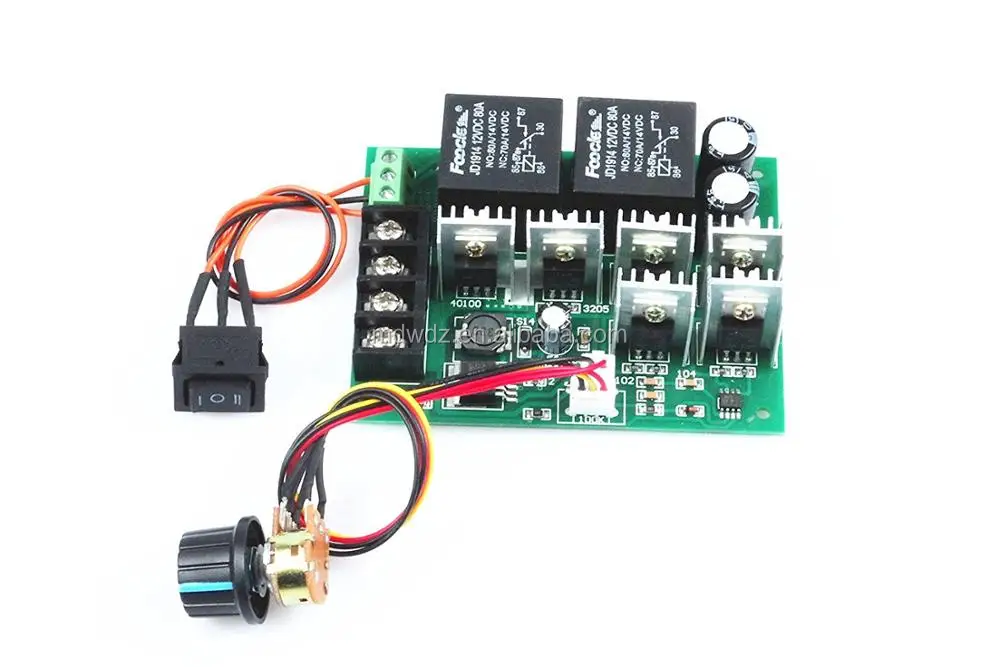

ШИМ регулятор оборотов 10 — 55 вольт 100А
На складе
Доставка по Украине
950 грн
Купить
Doctor Smarts
Регулятор скорости для полировальных машин Rupes LHR12E и LHR75E
На складе в г.
Винница
Доставка по Украине
3 152.09 грн
Купить
AUTOMIX — все для авто и гостинично-ресторанного бизнеса
ШИМ контроллер регулятор оборотов 9 — 55 вольт 60А
Доставка по Украине
700 грн
Купить
Smart Tools
ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов, 102991
На складе в г. Ровно
Доставка по Украине
200 грн
Купить
Интернет магазин » Горячий Стиль «
ШИМ регулятор оборотов в корпусе 10 — 55 вольт 60 Ампер
Доставка из г. Днепр
730 грн
Купить
Doctor Smarts
Регулятор оборотов двигателя печки салона 12В
На складе
Доставка по Украине
133 грн
Купить
ПривозАвто
Регулятор оборотов насоса 12 в
На складе в г. Днепр
Доставка по Украине
234 грн
Купить
Интернет-магазин «Сад и Дача»
Регулятор оборотов (мощности) для электрических опрыскивателей 12V
На складе
Доставка по Украине
199 грн
Купить
Интернет-магазин Tehno-Shok
Смотрите также
Регулятор оборотов (мощности) для электрических опрыскивателей 12V
На складе
Доставка по Украине
199 грн
Купить
Интернет-магазин Tehno-Shok
ШИМ регулятор,оборотов, скорости вентилятора, кулера DC 5-12V 0.
9A PWM
Доставка по Украине
155 грн
Купить
GerBest — Интернет магазин
Регулятор оборотов болгарка bosch GWS 12-125 оригинал 1607233471
Доставка по Украине
999 грн
Купить
ST-market
ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов
На складе в г. Ровно
Доставка по Украине
190 — 215 грн
от 13 продавцов
190 грн
Купить
Saga Market
ШИМ регулятор,оборотов, скорости вентилятора,кулера DC 12V 5A PWM
Доставка по Украине
149 грн
Купить
GerBest — Интернет магазин
Регулятор оборотов для болгарки Титан ПУШМ12-125Е
На складе
Доставка по Украине
451.50 грн
Купить
TOOLDNEPR
Регулятор оборотов ISC ПЭ12
На складе
Доставка по Украине
120 грн
Купить
ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов
На складе в г.
Ровно
Доставка по Украине
190 грн
Купить
KRONS интернет- магазин
ШИМ регулятор оборотов (мощности) PWM DC двигателя 12-40В 10А
Доставка из г. Червоноград
115 грн
Купить
«Voltik» — это интернет-магазин электронных модулей, компонентов и приборов для электроники.
ШИМ регулятор скорости мотора DC 12-40В 10А 13КГц PWM оборотов
Доставка по Украине
215 грн
Купить
Интернет-магазин «Дрібниці»
Регулятор оборотов вентилятора Kom-ster RO-12 1,5А (C13/C14) (версия 4)
Под заказ
Доставка по Украине
Цену уточняйте
Интернет магазин «Рикстон»
PWM — ШИМ регулятор,оборотов, скорости вентилятора,кулера DC 12V 5A
Доставка по Украине
199 грн
Купить
GerBest — Интернет магазин
ШИМ регулятор оборотов 6 — 60 вольт 20 ампер
Доставка по Украине
550 грн
Купить
Smart Tools
Полировальная машина сетевая GPO 12 E Bosch (0601366708): 1200Вт, для авто, диски 180 мм, регулятор оборотов
Доставка по Украине
по 8 990 грн
от 4 продавцов
11 237.
50 грн
8 990 грн
Купить
Мир надежного инструмента – Market Tools
ШИМ регулятори в Кропивницького від компанії «Sxemki.com».
ШИМ регулятори в Кропивницького від компанії «Sxemki.com».Продавець Sxemki.com розвиває свій бізнес на Prom.ua 4 роки.
Знак PRO означає, що продавець користується одним з платних пакетів послуг Prom.ua з розширеними функціональними можливостями.
Порівняти можливості діючих пакетів
1135 відгуків
за порядкомза зростанням ціниза зниженням ціниза новизною
16243248
Купити
-
Купити
Купити
Купити
Купити
Купити
Купити
Купити
Купити
Купити
s7vogbLs_wCyn8HVQ4EZfUtCnSmIMcWr6cIJJKlxPqM» data-advtracking-product-id=»1076980414″ data-tg-chain=»{"view_type": "preview"}»>Купити
bdu5oIKmCe7Am0uG_uT_Y1DDNrO_BgE1ksc0OdluYzw» data-advtracking-product-id=»1148902654″ data-tg-chain=»{"view_type": "preview"}»>Купити
Moftwg3FAUYp23AD30O5jgT1NKWO5QXbmRl7-nZDASE» data-advtracking-product-id=»1156294322″ data-tg-chain=»{"view_type": "preview"}»>Купити
TBCBAai2jas1ZHCbWL7tHXr5pgjBzVXiLGHW3SguNGA» data-advtracking-product-id=»1200817289″ data-tg-chain=»{"view_type": "preview"}»> Купити
Купити
k_2vkUlNLGyHgIk9bseHXtQJ83tqTsFUCvQgpcp-51E» data-advtracking-product-id=»1230864343″ data-tg-chain=»{"view_type": "preview"}»>Купити
BmBzrycH8zBcS6av1XYJjwEAbzjNuOmPH9O37-lUOxU» data-advtracking-product-id=»1434410250″ data-tg-chain=»{"view_type": "preview"}»>Купити
btc9TEaNHL1Hq_ZaogVvt1ReTyBWmnDQyL1EN8vI9I8″ data-advtracking-product-id=»1467937855″ data-tg-chain=»{"view_type": "preview"}»>Купити
4TpVUHZh5ZA-xTcTrly-kIzh5XkARw3MlpF9tvWShhI» data-advtracking-product-id=»1579341734″ data-tg-chain=»{"view_type": "preview"}»>Купити
VjZdoHZFU6beADBrGdHj3wKE7MPxd_mwVUAFrCtKJ9o» data-advtracking-product-id=»1654392370″ data-tg-chain=»{"view_type": "preview"}»>Купити
2sCv8f9MQ1UILGqDsgB48RiNx5eHN3qFcP1COpk0Zb0″ data-advtracking-product-id=»1156266894″ data-tg-chain=»{"view_type": "preview"}»>
G4VEfOkjxJ677uYWmL577HuK3mtQ7my4ygyNVNP_4Uc» data-advtracking-product-id=»1203851213″ data-tg-chain=»{"view_type": "preview"}»>характеристики, фото и отзывы покупателей
221.02 ₽Перейти в магазинТовар больше не продаётся, посмотрите похожие
Ссылка скопирована, поделитесь ею
Или отправьте через соцсети
Цена выросла на 13.
77 ₽Дороже средней, значительноПродавец надежный – 100%
Можно смело покупать, BByes Store
- На площадке более 5 лет
- Высокий общий рейтинг (160452)
- Покупатели довольны общением
- Товары соответствуют описанию
- Быстро отправляет товары
- 2% покупателей остались недовольны за последние 3 месяца
Отзывы покупателей
Наконец-то получил свой заказ, уже давно вышли все сроки доставки, хотел уже открыть спор и о чудо! Качество соответствует описанию и цене…
09 сентября 2020
получил все хорошо работает
08 марта 2020
Отримав. Ще не перевіряв.
06 января 2020
Цены у других продавцов от 171.44 ₽
220.33 ₽

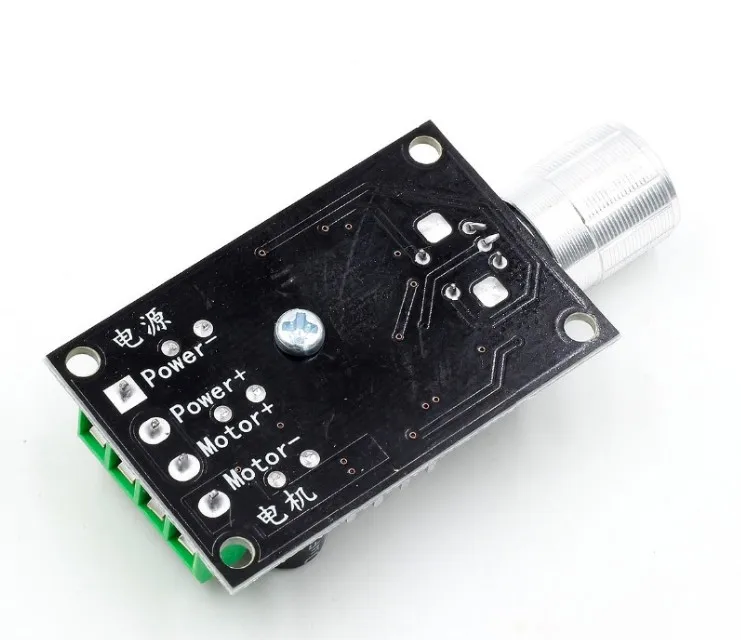

12 в-40 в контроллер скорости двигателя 10А ШИМ контроллер скорости двигателя постоянного тока регулятор скорости Диммер регулятор напряжения с ручкой 73X60X27mm
5оценок
1заказ
Надежность – 89%
Продавец Son Day Day Up Store
В магазинПерейти в магазин
171.
44 ₽
Контроллер скорости двигателя постоянного тока 12В-40В 10А ШИМ регулятор двигателя пост. Тока бесступенчатая регулировка скорости модуль переключателя 0,01-400 Вт
0оценок
0заказов
Надежность – 100%
Продавец NON-STOP Store
В магазинПерейти в магазин
1 322 ₽

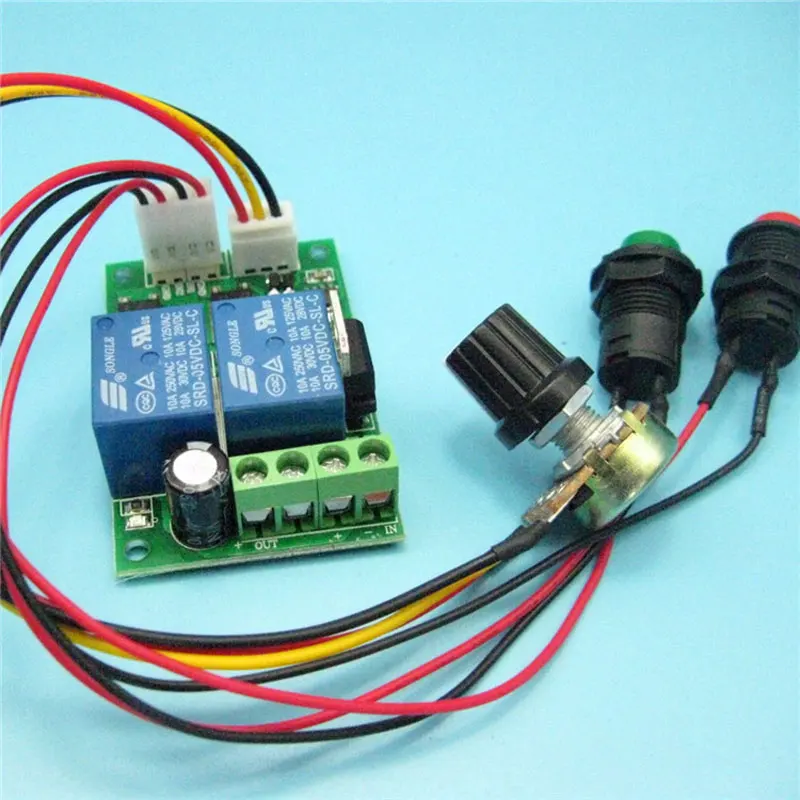

Регулятор Двигателя пост. Тока/насос с переменной скоростью модуль/бесступенчатый ШИМ переключатель скорости 12В ~ 40В 10А
0оценок
0заказов
Надежность – 51%
Продавец Donte Store
В магазинПерейти в магазин
Найдено 46 похожих товаров
-3
%
213.44 ₽
Контроллер скорости двигателя постоянного тока 12v-40v speed controller10a pwm контроллер скорости двигателя постоянного тока регулятор напряжения с регулятором яркости
1
0
Надёжность продавца 100%
450.
98 ₽
12в-40в 10а шим регулятор двигателя пост. тока бесступенчатое переменное управление переключатель модуль контроллер двигателя
0
0
Надёжность продавца 89%
-5
%
85.38 ₽
10a 12в-40в шим контроллер скорости двигателя постоянного тока
1
5
Надёжность продавца 89%
-18
%
78.49 ₽
12 v-40 v 32 v 10a авто шим dc регулятор скорости двигателя регулятор напряжения диммер 400 w модуль платы с переключателем ручки
0
0
Надёжность продавца 89%
-6
%
134.26 ₽
12v-40v 32v 10a режимы auto, pwm контроллер скорости двигателя постоянного тока регулятор с ручка переключателя вольт регулятор диммер 400 вт плата модуль гибкий кабель
1
1
Надёжность продавца 89%
267.
15 ₽
12v-40v 32v 10a режимы auto, pwm контроллер скорости двигателя постоянного тока регулятор регулятора с регулятором регулятора вольта с регулятором диммера 400w плата модуля
2
3
Надёжность продавца 100%
216.20 ₽
Dc 12 v-40 v 10a pwm регулятор скорости двигателя диммер контроль регулятора напряжения переключатель с ручкой постоянного тока, регулятор скорости
3
1
Надёжность продавца 55%
268.52 ₽
0-400 вт шим контроллер скорости двигателя постоянного тока регулятор постоянного тока 12в-40в 10а бесступенчатый переключатель контроля скорости с обратной полярностью
0
0
Надёжность продавца 89%
148.03 ₽
Контроллер скорости двигателя постоянного тока, модуль 3-35 в 12 в 24 в регулируемый переключатель шим светодиодный диммер постоянного тока регулятор скорости
1
5
Надёжность продавца 89%
385.
57 ₽
Двигатель постоянного тока 10а 12в-40в импульсная модуляция 13кгц шим регулятор переключатель регулятора скорости
0
0
Надёжность продавца 55%
-3
%
128.07 ₽
10a 5в 9в 12в, шим контроллер скорости двигателя постоянного тока светодиодный диммер модуль диммера регулируемый регулятор скорости управления переключатель
2
5
Надёжность продавца 83%
110.85 ₽
12 v-40 v 10a шим контроллер скорости двигателя постоянного тока регулятор плавного скорость регулятор управление модуль коммутатора
0
0
Надёжность продавца 100%
615.54 ₽
30a 6-60 в шим контроллер скорости двигателя постоянного тока модуль платы диммер регулятор тока регулятор управления
0
0
Надёжность продавца 89%
595.
57 ₽
30a 6-60 в шим контроллер скорости двигателя постоянного тока модуль платы диммер регулятор тока регулятор управления
0
0
Надёжность продавца 76%
148.03 ₽

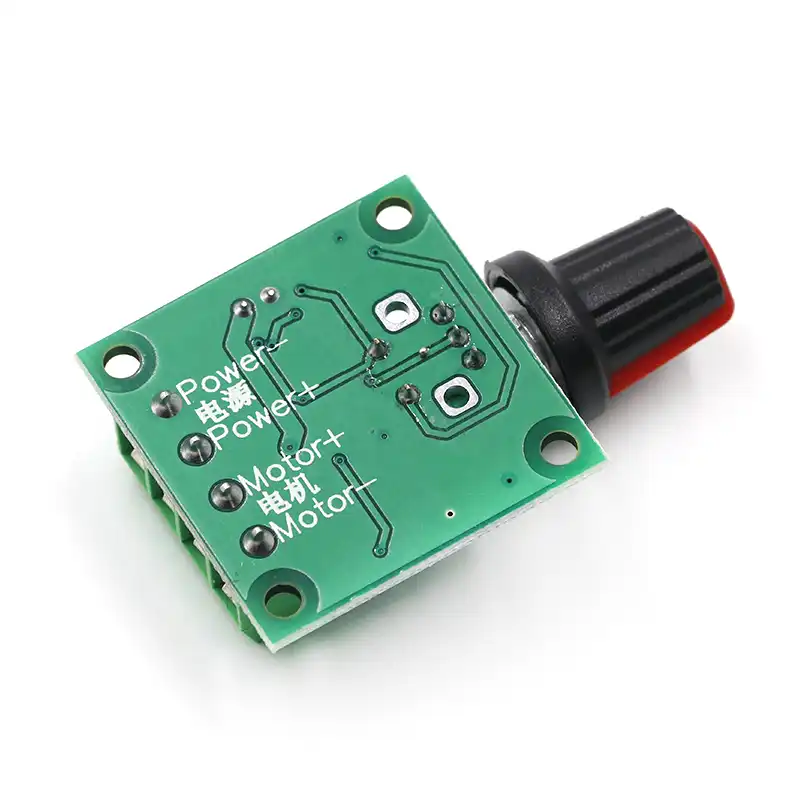

Ультра-маленький контроллер скорости двигателя постоянного тока 12в 24в шим dc регулятор скорости двигателя светодиодный диммер вентилятора регулируемый переключатель 3в-35в
1
0
Надёжность продавца 100%
309.15 ₽
10a dc 12 в 24 в 36 в 40 в шим контроллер скорости двигателя постоянного тока регулятор скорости двигателя переключатель модуль
0
0
Надёжность продавца 72%
234.79 ₽
12в 24в 10а шим контроллер скорости двигателя постоянного тока регулируемый регулятор скорости
1
0
Надёжность продавца 100%
138.
39 ₽
12в-40в 10а шим контроллер скорости двигателя постоянного тока 400 вт высокий крутящий момент низкое тепловое излучение регулятор частоты с ручкой-высокая эффективность
0
0
Надёжность продавца 100%
-8
%
207.93 ₽
12в-40в 10а шим контроллер скорости двигателя постоянного тока 400 вт высокий крутящий момент низкое тепловое излучение регулятор частоты с ручкой-высокая эффективность
0
0
Надёжность продавца 100%
285.74 ₽
10 а dc модуль управления скоростью двигателя 12 в 24 в 36 в 40 в шим контроллер скорости двигателя постоянного тока регулятор скорости двигателя
0
0
Надёжность продавца 89%
97.08 ₽
Регулятор скорости двигателя постоянного тока, переключатель платы драйвера 3в-35в 5а шим, бесступенчатый контроллер постоянного тока 3в 6в 12в 24в 35в, регулятор напряжения, светодиодный диммер
1
2
Надёжность продавца 89%
Неполные данные
81.
25 ₽

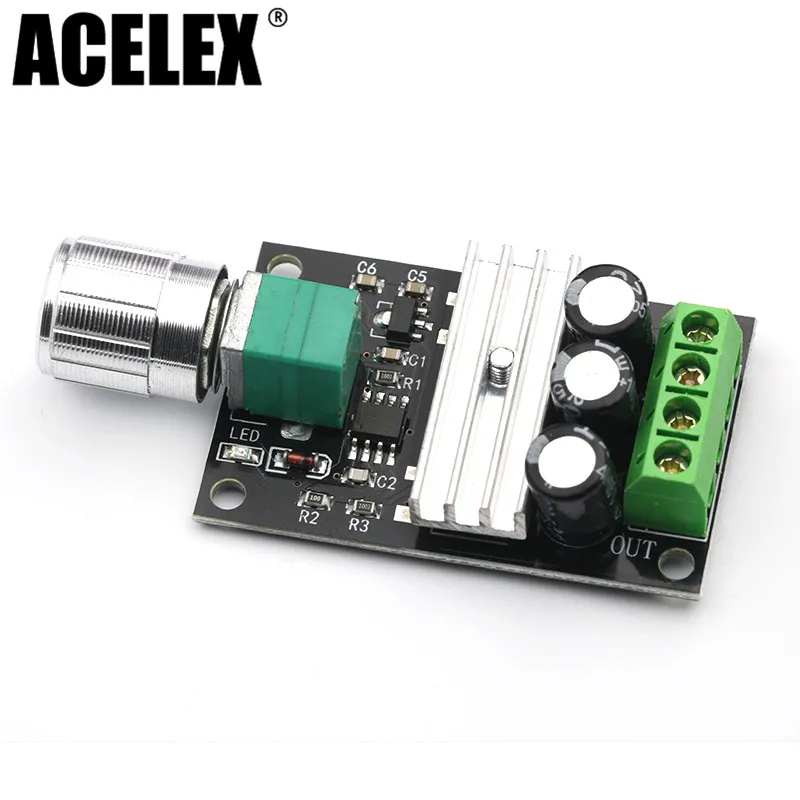

Шим-контроллер скорости двигателя 3a, автоматический регулятор постоянного тока, модуль контроля низкого напряжения dc12v-36v, регулятор скорости
1
1
Надёжность продавца 0%
-2
%
163.18 ₽
1 шт. dc12-40v 10а шим регулятор скорости двигателя регулятор напряжения регулятор huxuan
1
0
Надёжность продавца 89%
93.64 ₽
Авто режимы постоянного тока 12 в-40 в 10 а 400 вт, pwm контроллер скорости двигателя постоянного тока, модуль регулятора напряжения, диммер 3 кгц частоты с переключателем 24 в 32 в
3
10
Надёжность продавца 100%
90.20 ₽
Шим-контроллер скорости двигателя постоянного тока 12 в ~ 40 в 10 а, регулятор напряжения, диммер, электрическая плата pcba в сборе, платы двигателя постоянного тока
2
4
Надёжность продавца 83%
-0.
7
%
197.61 ₽
Dc скорость двигателя 12в 24в 30в 40в 13кгц режимы авто, pwm регулятор постоянного тока регулятор переключатель регулятора скорости 10а 50в 1000 мкф
1
4
Надёжность продавца 100%
756.00 ₽
Регулятор скорости двигателя постоянного тока, 30 а, с металлическим корпусом, регулятор затемнения, диммер, шим-контроль, модуль переключателя регулятора, 12 ~ 50 в, 1500 вт
0
1
Надёжность продавца 89%
615.54 ₽
Контроллер скорости двигателя постоянного тока, шим-контроллер скорости двигателя постоянного тока 9-60 в 12 а с регулятором регулятора с кнопочным выключателем, цифровой дисплей, управление двигателем постоянного тока, модуль платы 500 вт
0
0
Надёжность продавца 89%
Неполные данные
260.
26 ₽

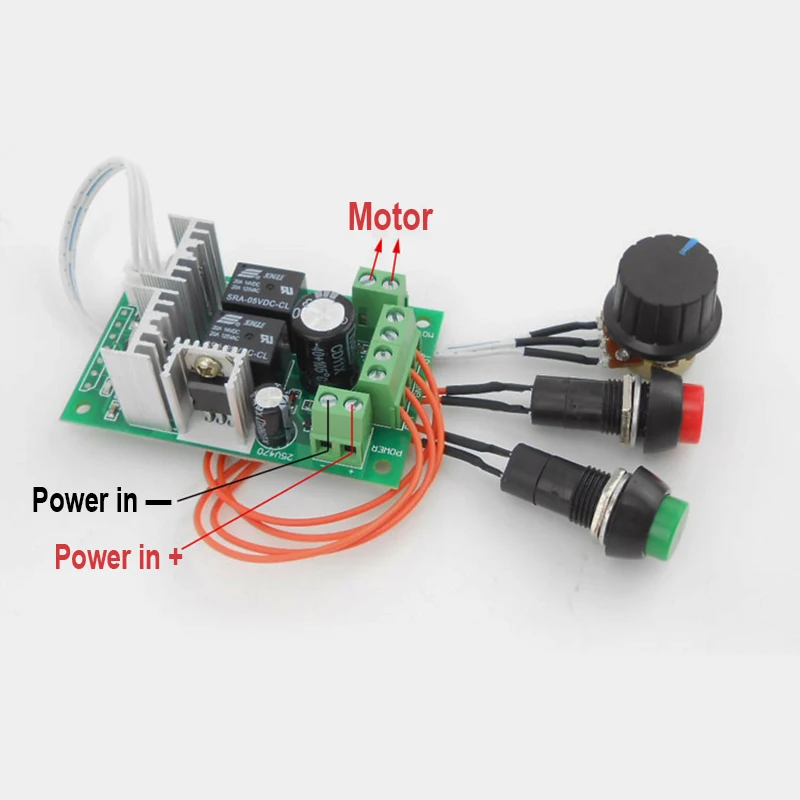

Шим-регулятор, регулятор с кнопкой переключения 12-40 в 32 в 10 а, автоматический регулятор напряжения, диммер, модуль платы 400 вт
3
17
Надёжность продавца 0%
Неполные данные
709.18 ₽
Регулятор скорости электродвигателя постоянного тока 12в-60в 10а pwm, реверсивный регулятор переключателя
0
0
Надёжность продавца 0%
-4
%
Неполные данные
257.51 ₽
Регулятор скорости двигателя постоянного тока, 10 а, 12-40 в, 10 а, шим, 1 шт.
0
0
Надёжность продавца 0%
-1
%
271.28 ₽
Dc 12в-24в 15в 18в 10а высокая мощность шим контроллер скорости двигателя постоянного тока регулятор переключатель
0
0
Надёжность продавца 100%
296.
06 ₽
Dc 12в-40в 10а шим контроллер скорости двигателя 12в вольт регулятор скорости управления напряжением 12в регулируемый модуль привода 24в
1
1
Надёжность продавца 53%
243.74 ₽
12в 24в 10а шим контроллер скорости двигателя постоянного тока регулируемый регулятор скорости
0
0
Надёжность продавца 89%
236.16 ₽
12в 24в 10а шим контроллер скорости двигателя постоянного тока регулируемый регулятор скорости
1
1
Надёжность продавца 85%
106.03 ₽
Шим-регулятор скорости двигателя, 12-40 в постоянного тока, 10 а, регулятор скорости, 24 в, 30 в, 13 кгц
1
2
Надёжность продавца 100%
-7
%
172.
82 ₽
Шим-модуль контроллера скорости двигателя 10 а, постоянный ток 12-40 в, высокомощный регулируемый регулятор скорости с переключателем, контроллер скорости двигателя
0
0
Надёжность продавца 89%
-4
%
347.02 ₽

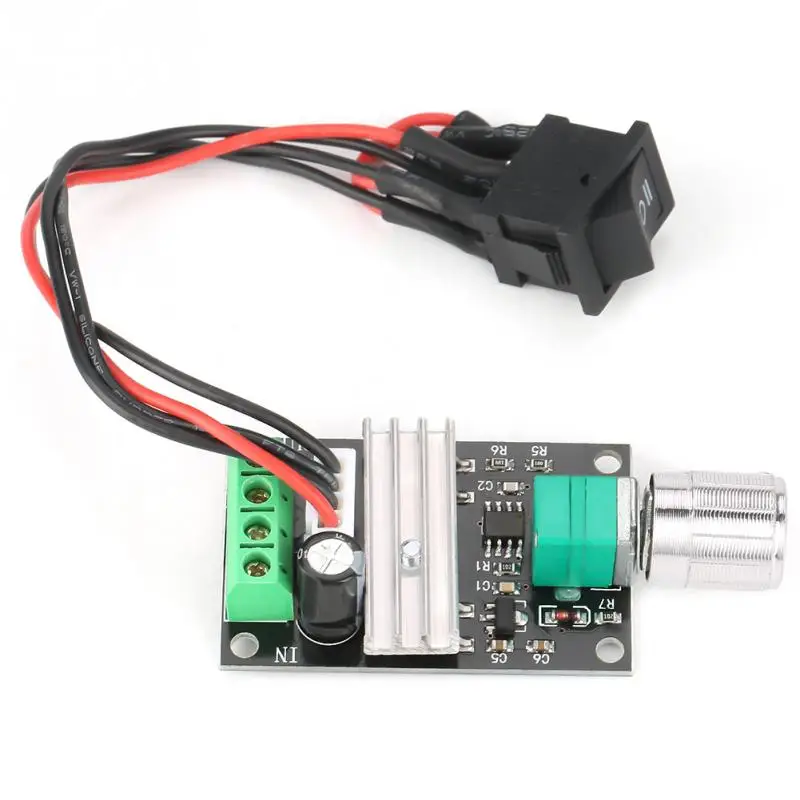

Шим-регулятор скорости двигателя 10-40 в постоянного тока, переключатель ler, напряжение 5a, напряжение вт, регулятор cw ccw, плата модуля привода
0
0
Надёжность продавца 89%
-3
%
97.08 ₽
Dc12-40v 10a шим контроллер скорости двигателя постоянного тока ccmhc ток напряжение драйвер регулятора модуль управления выключатель ac/dc 12v 24v 36v регулятор
1
1
Надёжность продавца 89%
141.
84 ₽
Регулятор скорости двигателя dc 5v-28v 5a регулятор напряжения шим регулятор скорости двигателя светодиодный регулятор
1
3
Надёжность продавца 100%
-5
%
292.62 ₽
Pwm контроллер скорости двигателя постоянного тока напряжение регулятор регулируемый переключатель скорости вращения регулятора 12v-40v
1
2
Надёжность продавца 100%
143.90 ₽
Небольшой контроллер скорости двигателя постоянного тока, регулируемый регулятор скорости, переключатель регулятора, светодиодный диммер постоянного тока, 3-35 в, 12 в, 24 в, шим
1
0
Надёжность продавца 100%
-9
%
234.10 ₽
Dc 12-30 в 10a шим контроллер скорости двигателя постоянного тока плата модуль 10a высокая мощность регулятор скорости переключатель
1
0
Надёжность продавца 89%
Неполные данные
72.
98 ₽

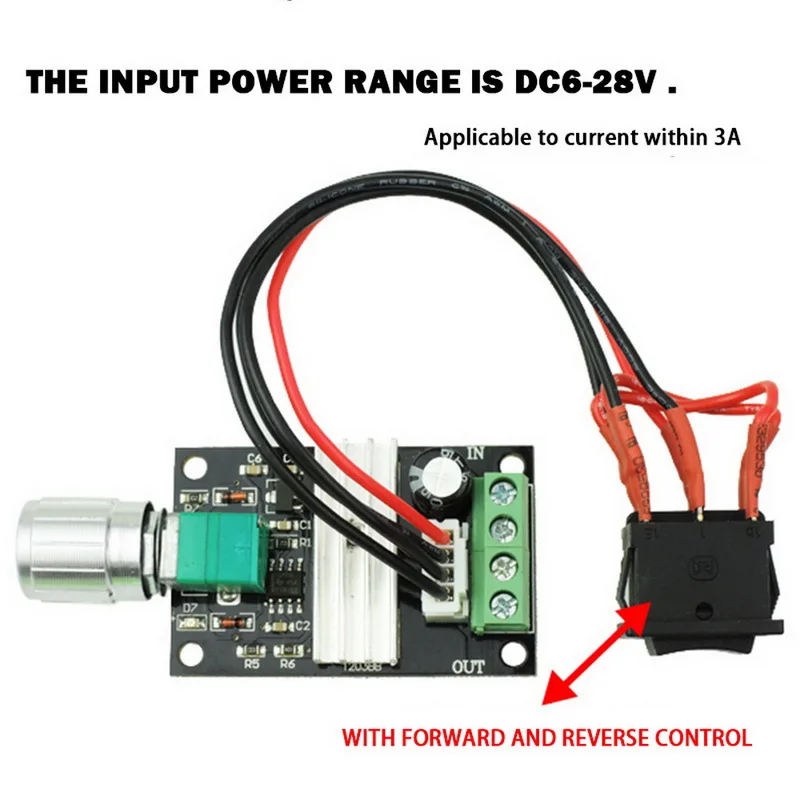

Регулируемый регулятор напряжения с кнопкой переключения, регулятор напряжения, диммер, модуль платы 400 вт, 12-40 в, 10 а
2
3
Надёжность продавца 0%
148.03 ₽
Контроллер скорости двигателя постоянного тока модуль 3-35v 12v 24v pwm 5a max 90w dc регулятор скорости, регулируемый переключатель, светодиодный диммер вентилятора
2
0
Надёжность продавца 100%
Неполные данные
134.95 ₽
Dc9-60v регулятор скорости двигателя шим контроллер скорости двигателя постоянного тока регулятор скорости 20a регулятор тока модуль привода высокой мощности 12в 24в
1
2
Надёжность продавца 0%
4оценки
1заказ
Фото от покупателей
Характеристики товара
- Название бренда: Mayitr
- Тип двигателя: Двигатель постоянного тока DC
- Происхождение: Китай
Показать все
Мощный ШИМ регулятор 60 А — ЭЛЕКТРОНИКА
Функции и основные характеристики
Ток нагрузки одноканального (фото.
1) и двухканального (фото. 2) регуляторов не превышает 1,5 А. Поэтому для повышения нагрузочной способности производят замену транзистора КТ815А на КТ972А. Нумерация выводов для этих транзисторов совпадает (э-к-б). Но модель КТ972А работоспособна с токами до 4А.
Схема ШИМ на 12 В для ламп
Напряжение от трансформатора выпрямляется мостом на 50 А, установленным на радиаторе. Подается оно далее на стабилизатор 8 В, а затем в схему управления.
Устройство должно было работать с несколькими галогенками 12 В 50 Вт.
Кстати, вы можете хорошо уменьшить нагрев транзисторов снизив частоту коммутации — на это стоит обратить внимание.
При полной яркости будет ток в нагрузке около 25 А. Так что уделите особое внимание винтовым соединительным разъемам. Кабели сечением 1,5 мм2 тоже недостаточны для такого большого тока.
Конечно, затворы лучше переключать напряжением около 10 — 12 В (не более 15 В для безопасности МОП-транзисторов), чем 6 В, хотя бы для того чтобы быть уверенным в их насыщении во включенном состоянии. А более высокое напряжение также означает более быструю перезагрузку затворов, что приводит к более короткому переходному времени, а это снижает потери мощности на них. Если они не насыщаются, то тепло, генерируемое на них с высокой рабочей мощностью, заставит транзисторы сильно греться.
Чтобы поднять управляющее напряжение, достаточно подключить R3 напрямую к источнику питания, а не к стабилизатору.
Чтобы ускорить переключение, предлагаем конденсатор 0.1 мкФ поставить параллельно с R2 и, если необходимо, дополнительно в ряд перед этим параллельным соединением резистор, чтобы минимизировать токи при разряде конденсатора.
Чтобы ускорить переключение, предлагаем конденсатор 0.1 мкФ поставить параллельно с R2 и, если необходимо, дополнительно в ряд перед этим параллельным соединением резистор, чтобы минимизировать токи при разряде конденсатора.Вместо резистора R3 ещё лучше ставить резисторы 5-10 Ом в затворах mosfet и использовать более мощные биполярные транзисторы, например семейства BD136 — BD140 соответствующих типов проводимости.
Одноканальный регулятор для мотора
Устройство управляет одним мотором, питание осуществляется от напряжения в диапазоне от 2 до 12 вольт.
Конструкция устройства
Основные элементы конструкции регулятора представлены на фото. 3. Устройство состоит из пяти компонентов: два резистор переменного сопротивления с сопротивлением 10 кОм (№1) и 1 кОм (№2), транзистор модели КТ815А (№3), пара двухсекционных винтовых клеммника на выход для подключения мотора (№4) и вход для подключения батарейки (№5).
Примечание 1. Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.
Принцип работы
Порядок работы регулятора мотора описывает электросхема (рис. 1). С учетом полярности на разъем ХТ1 подают постоянное напряжение. Лампочку или мотор подключают к разъему ХТ2. На входе включают переменный резистор R1, вращение его ручки изменяет потенциал на среднем выходе в противовес минусу батарейки. Через токоограничитель R2 произведено подключение среднего выхода к базовому выводу транзистора VT1. При этом транзистор включен по схеме регулярного тока. Положительный потенциал на базовом выходе увеличивается при перемещении вверх среднего вывода от плавного вращения ручки переменного резистора. Происходит увеличение тока, которое обусловлено снижением сопротивления перехода коллектор-эмитттер в транзисторе VT1. Потенциал будет уменьшаться, если ситуация будет обратной.
Принципиальная электрическая схема
Материалы и детали
Необходима печатная плата размером 20х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита (допустимая толщина 1-1,5 мм). В таблице 1 приведен список радиокомпонентов.
Примечание 2. Необходимый для устройства переменный резистор может быть любого производства, важно соблюсти для него значения сопротивления тока указанные в таблице 1.
Примечание 3. Для регулировки токов выше 1,5А транзистор КТ815Г заменяют на более мощный КТ972А (с максимальным током 4А). При этом рисунок печатной платы менять не требуется, так как распределение выводов у обоих транзисторов идентично.
Процесс сборки
Для дальнейшей работы нужно скачать архивный файл, размещенный в конце статьи, разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора (файл termo1), а монтажный чертеж (файл montag1) – на белом листе офисной (формат А4).
Далее чертеж монтажной платы (№1 на фото. 4) наклеивают к токоведущим дорожкам на противоположной стороне печатной платы (№2 на фото. 4). Необходимо сделать отверстия (№3 на фото. 14) на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпадать. На фото.5 показана цоколёвка транзистора КТ815.
Вход и выход клеммников-разъемов маркируют белым цветом . Через клипсу к клеммнику подключается источник напряжения. Полностью собранный одноканальный регулятор отображен на фото. Источник питания (батарея 9 вольт) подключается на финальном этапе сборки. Теперь можно регулировать скорость вращения вала с помощью мотора, для этого нужно плавно вращать ручку регулировки переменного резистора.
Для тестирования устройства необходимо из архива распечатать чертеж диска. Далее нужно наклеить этот чертеж (№1) на плотную и тонкую картонную бумагу (№2 ). Затем с помощью ножниц вырезается диск (№3).
Полученную заготовку переворачивают (№1 ) и к центру крепят квадрат черной изоленты (№2) для лучшего сцепления поверхности вала мотора с диском. Нужно сделать отверстие (№3) как указано на изображении. Затем диск устанавливают на вал мотора и можно приступать к испытаниям. Одноканальный регулятор мотора готов!
Что получилось
Сам процесс обновлённого монтажа занял времени ни сколько не больше чем предыдущий. При этом получен не простой регулятор напряжения, который подключается к блоку питания стабилизированного напряжения, собранная схема при подключении даже к сетевому понижающему трансформатору с выпрямителем на выходе сама даёт необходимое стабилизированное напряжение. Естественно, что выходное напряжение трансформатора должно соответствовать допустимым параметрам входного напряжения микросхемы КР142ЕН12А. Вместо неё можно использовать и импортный аналог интегральный стабилизатор LM317Т. Автор Babay iz Barnaula.
Источник
Двухканальный регулятор для мотора
Используется для независимого управления парой моторов одновременно. Питание осуществляется от напряжения в диапазоне от 2 до 12 вольт. Ток нагрузки рассчитан до 1,5А на каждый канал.
Конструкция устройства
Основные компоненты конструкции представлены на фото.10 и включают: два подстроечных резистора для регулировки 2-го канала (№1) и 1-го канала (№2), три двухсекционных винтовых клеммника для выхода на 2-ой мотор (№3), для выхода на 1-ый мотор (№4) и для входа (№5).
Примечание.1 Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.
Принцип работы
Схема двухканального регулятора идентична электрической схеме одноканального регулятора. Состоит из двух частей (рис.2). Основное отличие: резистор переменного сопротивления замен на подстроечный резистор. Скорость вращения валов устанавливается заранее.
Примечание.2. Для оперативной регулировки скорости кручения моторов подстроечные резисторы заменяют с помощью монтажного провода с резисторами переменного сопротивления с показателями сопротивлений, указанными на схеме.
Материалы и детали
Понадобится печатная плата размером 30х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита толщиной 1-1,5 мм. В таблице 2 приведен список радиокомпонентов.
Процесс сборки
После скачивания архивного файла, размещенного в конце статьи, нужно разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора для термоперевода (файл termo2), а монтажный чертеж (файл montag2) – на белом листе офисной (формат А4).
Чертеж монтажной платы наклеивают к токоведущим дорожкам на противоположной стороне печатной платы . Формируют отверстия на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпасть. Производится цоколёвка транзистора КТ815. Для проверки нужно временно соединить монтажным проводом входы 1 и 2 .
Любой из входов подключают к полюсу источника питания (в примере показана батарейка 9 вольт).
Минус источника питания при этом крепят к центру клеммника. Важно помнить: черный провод «-», а красный «+».
Моторы должны быть подключены к двум клеммникам, также необходимо установить нужную скорость. После успешных испытаний нужно удалить временное соединение входов и установить устройство на модель робота. Двухканальный регулятор мотора готов!
В АРХИВЕ представленные необходимые схемы и чертежи для работы. Эмиттеры транзисторов помечены красными стрелками.
Источник: servodroid.ru
Дополнительная статья ЧИТАТЬ
Топ 5 транзисторов
Разные виды транзисторов применяются для разных целей, и существует необходимость его выбирать.
- КТ 315. Поддерживает NPN структуру. Выпущен в 1967 году, но до сих пор используется. Работает в динамическом режиме, и в ключевом. Идеален для приборов малой мощности. Больше подходит для радиодеталей.
- 2N3055. Лучше всего подходит для звуковых механизмов, усилителей. Работает в динамическом режиме. Спокойно используется для регулятора 12 вольт. Удобно крепится на радиатор. Работает на частотах до 3 МГц. Хоть транзистор и выдерживает только до 7 ампер, он вытягивает мощные нагрузки.
- КП501. Производитель рассчитывал его на применение в телефонных аппаратах, механизмах связи и радиоэлектронике. Через него происходит управление приборами с минимальными затратами. Преобразует уровни сигнала.
- Irf3205. Пригоден для автомобилей, повышает высокочастотные инверторы. Поддерживает значительный уровень тока.
- KT 815. Биполярен. Имеет структуру NPN. Работает с усилителями низкой частоты. Состоит из пластмассового корпуса. Подходит для импульсных устройств. Используется часто в генераторных схемах. Транзистор сделан давно, по сей день работает. Даже есть шанс, что он находится в обычном доме, где лежат старые приборы, нужно только их разобрать и посмотреть, есть ли там.
Спокойно используется для регулятора 12 вольт. Удобно крепится на радиатор. Работает на частотах до 3 МГц. Хоть транзистор и выдерживает только до 7 ампер, он вытягивает мощные нагрузки.Как сделать диагностику без снятия?
Не рекомендуется проводить такую проверку, так как нет возможности оценить состояние щеточного узла.
Но случаи бывают разные, поэтому даже такая диагностика может дать свои плоды. Для работы вам потребуется мультиметр или, если такового нет, лампа накаливания. Для вас главное – это провести замер напряжения в бортовой сети автомобиля, определить, нет ли скачков. Но их можно заметить и при езде. Например, мигание света при изменении оборотов коленчатого вала двигателя.
Вступление.
Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://oldoctober.com/
Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Описание конструкции >>> Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.
Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения.
Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.
принцип действия и сфера применения
Телевидение
Эта самодельная схема может быть использована в качестве регулятора скорости для двигателя постоянного тока 12 В с номинальным током до 5 А или как диммер для 12 В галогенных и светодиодных ламп мощностью до 50 Вт. Управление идёт с помощью широтно-импульсной модуляции (ШИМ) при частоте следования импульсов около 200 Гц. Естественно частоту можно при необходимости изменить, подобрав по максимальной стабильности и КПД.
Большинство подобных конструкций собирается по гораздо более простой схеме. Здесь же представляем более усовершенствованный вариант, который использует таймер 7555, драйвер на биполярных транзисторах и мощный полевой MOSFET. Такая схематика обеспечивает улучшенное регулирование скорости и работает в широком диапазоне нагрузки.
Это действительно очень эффективная схема и стоимость её деталей при покупке для самостоятельной сборки довольно низкая.
Схема ШИМ регулятора для мотора 12 В
В схеме используется Таймер 7555 для создания переменной ширины импульсов около 200 Гц. Он управляет транзистором Q3 (через транзисторы Q1 — Q2), который контролирует скорость электро двигателя или ламп освещения.
Есть много применений для этой схемы, которые будут питаться от 12 В: электродвигатели, вентиляторы или лампы. Использовать её можно в автомобилях, лодках и электротранспортных средствах, в моделях железных дорог и так далее.
Светодиодные лампы на 12 В, например LED ленты, тоже можно смело сюда подключать. Все знают, что светодиодные лампы гораздо более эффективны, чем галогенные или накаливания, они прослужит намного дольше. А если надо — питайте ШИМ-контроллер от 24 и более вольт, так как сама микросхема с буферным каскадом имеют стабилизатор питания.
Регулятор скорости двигателя переменного тока
ШИМ контроллер на 12 вольт
Драйвер регулятора постоянного тока полумостовой
Схема регулятора оборотов минидрели
РЕГУЛЯТОР ОБОРОТОВ ДВИГАТЕЛЯ С РЕВЕРСОМ
Всем привет, наверно многие радиолюбители, также как и я, имеют не одно хобби, а несколько.
Помимо конструирования электронных устройств занимаюсь фотографией, съемкой видео на DSLR камеру, и видео монтажом. Мне, как видеографу, был необходим слайдер для видео съемки, и для начала вкратце объясню, что это такое. Ниже на фото показан фабричный слайдер.
Слайдер предназначен для видеосъемки на фотоаппараты и видеокамеры. Он являются аналогом рельсовой системы, которая используется в широкоформатном кино. С его помощью создается плавное перемещение камеры вокруг снимаемого объекта. Другим очень сильным эффектом, который можно использовать при работе со слайдером, — это возможность приблизиться или удалиться от объекта съемки. На следующем фото изображен двигатель, который выбрал для изготовления слайдера.
В качестве привода слайдера используется двигатель постоянного тока с питанием 12 вольт. В интернете была найдена схема регулятора для двигателя, который перемещает каретку слайдера. На следующем фото индикатор включения на светодиоде, тумблер, управляющий реверсом и выключатель питания.
При работе такого устройства важно, чтоб была плавная регулировка скорости, плюс легкое включение реверса двигателя. Скорость вращения вала двигателя, в случае применения нашего регулятора, плавно регулируется вращением ручки переменного резистора на 5 кОм. Возможно, не только я один из пользователей этого сайта увлекаюсь фотографией, и кто-то ещё захочет повторить это устройство, желающие могут скачать в конце статьи архив со схемой и печатной платой регулятора. На следующем рисунке приведена принципиальная схема регулятора для двигателя:
Схема регулятора
Схема очень простая и может быть легко собрана даже начинающими радиолюбителями. Из плюсов сборки этого устройства могу назвать его низкую себестоимость и возможность подогнать под нужные потребности. На рисунке приведена печатная плата регулятора:
Но область применения данного регулятора не ограничивается одними слайдерами, его легко можно применить в качестве регулятора оборотов, например бор машинки, самодельного дремеля, с питанием от 12 вольт, либо компьютерного кулера, например, размерами 80 х 80 или 120 х 120 мм.
Также мною была разработана схема реверса двигателя, или говоря другими словами, быстрой смены вращения вала в другую сторону. Для этого использовал шестиконтактный тумблер на 2 положения. На следующем рисунке изображена схема его подключения:
Средние контакты тумблера, обозначенные (+) и (-) подключают к контактам на плате обозначенным М1.1 и М1.2, полярность не имеет значения. Всем известно, что компьютерные кулеры, при снижении напряжения питания и, соответственно, оборотов, издают в работе намного меньший шум. На следующем фото, транзистор КТ805АМ на радиаторе:
В схеме можно использовать почти любой транзистор средней и большой мощности n-p-n структуры. Диод также можно заменить на подходящие по току аналоги, например 1N4001, 1N4007 и другие. Выводы двигателя зашунтированы диодом в обратном включении, это было сделано для защиты транзистора в моменты включения — отключения схемы, так как двигатель у нас нагрузка индуктивная. Также, в схеме предусмотрена индикация включения слайдера на светодиоде, включенном последовательно с резистором.
При использовании двигателя большей мощности, чем изображен на фото, транзистор для улучшения охлаждения нужно прикрепить к радиатору. Фото получившейся платы приведено ниже:
Плата регулятора была изготовлена методом ЛУТ. Увидеть, что получилось в итоге, можно на видеоролике.
Видео работы
В скором времени, как будут приобретены недостающие части, в основном механика, приступлю к сборке устройства в корпусе. Статью прислал Алексей Cитков .
Для плавности увеличения и уменьшения скорости вращения вала существует специальный прибор –регулятор оборотов электродвигателя 220в. Стабильная эксплуатация, отсутствие перебоев напряжения, долгий срок службы – преимущества использования регулятора оборотов двигателя на 220, 12 и 24 вольт.
- Для чего нужен частотный преобразователь оборотов
- Область применения
- Выбираем устройство
- Устройство ПЧ
- Виды устройств
- Прибор триак
- Процесс пропорциональных сигналов
Функция регулятора в инвертировании напряжения 12, 24 вольт, обеспечение плавности пуска и остановки с использованием широтно-импульсной модуляции.
Контроллеры оборотов входят в структуру многих приборов, так как они обеспечивают точность электрического управления. Это позволяет регулировать обороты в нужную величину.
Область примененияРегулятор оборотов двигателя постоянного тока используется во многих промышленных и бытовых областях. Например:
- отопительный комплекс;
- приводы оборудования;
- сварочный аппарат;
- электрические печи;
- пылесосы;
- швейные машинки;
- стиральные машины.
Для того чтобы подобрать эффективный регулятор необходимо учитывать характеристики прибора, особенности назначения.
- Для коллекторных электродвигателей распространены векторные контроллеры, но скалярные являются надёжнее.
- Важным критерием выбора является мощность. Она должна соответствовать допустимой на используемом агрегате. А лучше превышать для безопасной работы системы.
- Напряжение должно быть в допустимых широких диапазонах.
- Основное предназначение регулятора преобразовывать частоту, поэтому данный аспект необходимо выбрать соответственно техническим требованиям.
- Ещё необходимо обратить внимание на срок службы, размеры, количество входов.
- двигатель переменного тока природный контроллер;
- привод;
- дополнительные элементы.
Схема контроллера оборотов вращения двигателя 12 в изображена на рисунке. Обороты регулируются с помощью потенциометра. Если на вход поступают импульсы с частотой 8 кГц, то напряжение питания будет 12 вольт.
Прибор может быть куплен в специализированных точках продажи, а можно сделать самому.
Схема регулятора оборотов вращения переменного тока
При пуске трехфазного двигателя на всю мощность, передаётся ток, действие повторяется около 7 раз. Сила тока сгибает обмотки двигателя, образуется тепло, на протяжении долгого времени. Преобразователь представляет собой инвертор, обеспечивающий превращение энергии.
Напряжение поступает в регулятор, где происходит выпрямления 220 вольт с помощью диода, расположенного на входе. Затем происходит фильтрация тока посредством 2 конденсатора. Образуется ШИМ. Далее импульсный сигнал передаётся от обмоток двигателя к определённой синусоиде.
Существует универсальный прибор 12в для бесколлекторных двигателей.
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
Схема состоит из двух частей–логической и силовой. Микроконтроллер расположен на микросхеме. Эта схема характерна для мощного двигателя. Уникальность регулятора заключается в применении с различными видами двигателей. Питание схем раздельное, драйверам ключей требуется питание 12В.
Устройство симистр (триак) используется для регулирования освещением, мощностью нагревательных элементов, скоростью вращения.
Схема контроллера на симисторе содержит минимум деталей, изображенных на рисунке, где С1 – конденсатор, R1 – первый резистор, R2 – второй резистор.
С помощью преобразователя регулируется мощность методом изменения времени открытого симистора. Если он закрыт, конденсатор заряжается посредством нагрузки и резисторов. Один резистор контролирует величину тока, а второй регулирует скорость заряда.
Когда конденсатор достигает предельного порога напряжения 12в или 24в, срабатывает ключ. Симистр переходит в открытое состояние. При переходе напряжения сети через ноль, симистр запирается, далее конденсатор даёт отрицательный заряд.
Преобразователи на электронных ключахРаспространённые регулятор тиристор, обладающие простой схемой работы.
Тиристор, работает в сети переменного тока.
Отдельным видом является стабилизатор напряжения переменного тока. Стабилизатор содержит трансформатор с многочисленными обмотками.
Схема стабилизатора постоянного тока
Зарядное устройство 24 вольт на тиристоре
К источнику напряжения 24 вольт. Принцип действия заключаются в заряде конденсатора и запертом тиристоре, а при достижении конденсатором напряжения, тиристор посылает ток на нагрузку.
Процесс пропорциональных сигналовСигналы, поступающие на вход системы, образуют обратную связь. Подробнее рассмотрим с помощью микросхемы.
Микросхема TDA 1085
Микросхема TDA 1085, изображенная выше, обеспечивает управление электродвигателем 12в, 24в обратной связью без потерь мощности. Обязательным является содержание таходатчика, обеспечивающего обратную связь двигателя с платой регулирования. Сигнал стаходатчика идёт на микросхему, которая передаёт силовым элементам задачу – добавить напряжение на мотор. При нагрузке на вал, плата прибавляет напряжение, а мощность увеличивается.
Отпуская вал, напряжение уменьшается. Обороты будут постоянными, а силовой момент не изменится. Частота управляется в большом диапазоне. Такой двигатель 12, 24 вольт устанавливается в стиральные машины.
Своими руками можно сделать прибор для гриндера, токарного станка по дереву, точила, бетономешалки, соломорезки, газонокосилки, дровокола и многого другого.
Промышленные регуляторы, состоящие из контроллеров 12, 24 вольт, заливаются смолой, поэтому ремонту не подлежат. Поэтому часто изготавливается прибор 12в самостоятельно. Несложный вариант с использованием микросхемы U2008B. В регуляторе используется обратная связь по току или плавный пуск. В случае использования последнего необходимы элементы C1, R4, перемычка X1 не нужна, а при обратной связи наоборот.
При сборе регулятора правильно выбирать резистор. Так как при большом резисторе, на старте могут быть рывки, а при маленьком резисторе компенсация будет недостаточной.
Важно! При регулировке контроллера мощности нужно помнить, что все детали устройства подключены к сети переменного тока, поэтому необходимо соблюдать меры безопасности!
Регуляторы оборотов вращения однофазных и трехфазных двигателей 24, 12 вольт представляют собой функциональное и ценное устройство, как в быту, так и в промышленности.
На простых механизмах удобно устанавливать аналоговые регуляторы тока. К примеру, они могут изменить скорость вращения вала мотора. С технической стороны выполнить такой регулятор просто (потребуется установка одного транзистора). Применим для регулировки независимой скорости моторов в робототехнике и источниках питания. Наиболее распространены два варианта регуляторов: одноканальные и двухканальные.
Видео №1. Одноканальный регулятор в работе. Меняет скорость кручения вала мотора посредством вращения ручки переменного резистора.
Видео №2. Увеличение скорости кручения вала мотора при работе одноканального регулятора. Рост числа оборотов от минимального до максимального значения при вращении ручки переменного резистора.
Видео №3. Двухканальный регулятор в работе. Независимая установка скорости кручения валов моторов на базе подстроечных резисторов.
Видео №4. Напряжение на выходе регулятора измерено цифровым мультиметром. Полученное значение равно напряжению батарейки, от которого отняли 0,6 вольт (разница возникает из-за падения напряжения на переходе транзистора).
При использовании батарейки в 9,55 вольт, фиксируется изменение от 0 до 8,9 вольт.
Функции и основные характеристики
Ток нагрузки одноканального (фото. 1) и двухканального (фото. 2) регуляторов не превышает 1,5 А. Поэтому для повышения нагрузочной способности производят замену транзистора КТ815А на КТ972А. Нумерация выводов для этих транзисторов совпадает (э-к-б). Но модель КТ972А работоспособна с токами до 4А.
Одноканальный регулятор для мотора
Устройство управляет одним мотором, питание осуществляется от напряжения в диапазоне от 2 до 12 вольт.
Конструкция устройства
Основные элементы конструкции регулятора представлены на фото. 3. Устройство состоит из пяти компонентов: два резистор переменного сопротивления с сопротивлением 10 кОм (№1) и 1 кОм (№2), транзистор модели КТ815А (№3), пара двухсекционных винтовых клеммника на выход для подключения мотора (№4) и вход для подключения батарейки (№5).
Примечание 1.
Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.
Принцип работы
Порядок работы регулятора мотора описывает электросхема (рис. 1). С учетом полярности на разъем ХТ1 подают постоянное напряжение. Лампочку или мотор подключают к разъему ХТ2. На входе включают переменный резистор R1, вращение его ручки изменяет потенциал на среднем выходе в противовес минусу батарейки. Через токоограничитель R2 произведено подключение среднего выхода к базовому выводу транзистора VT1. При этом транзистор включен по схеме регулярного тока. Положительный потенциал на базовом выходе увеличивается при перемещении вверх среднего вывода от плавного вращения ручки переменного резистора. Происходит увеличение тока, которое обусловлено снижением сопротивления перехода коллектор-эмитттер в транзисторе VT1. Потенциал будет уменьшаться, если ситуация будет обратной.
Принципиальная электрическая схема
Материалы и детали
Необходима печатная плата размером 20х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита (допустимая толщина 1-1,5 мм).
В таблице 1 приведен список радиокомпонентов.
Примечание 2. Необходимый для устройства переменный резистор может быть любого производства, важно соблюсти для него значения сопротивления тока указанные в таблице 1.
Примечание 3 . Для регулировки токов выше 1,5А транзистор КТ815Г заменяют на более мощный КТ972А (с максимальным током 4А). При этом рисунок печатной платы менять не требуется, так как распределение выводов у обоих транзисторов идентично.
Процесс сборки
Для дальнейшей работы нужно скачать архивный файл, размещенный в конце статьи, разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора (файл termo1), а монтажный чертеж (файл montag1) – на белом листе офисной (формат А4).
Далее чертеж монтажной платы (№1 на фото. 4) наклеивают к токоведущим дорожкам на противоположной стороне печатной платы (№2 на фото. 4). Необходимо сделать отверстия (№3 на фото. 14) на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпадать.
На фото.5 показана цоколёвка транзистора КТ815.
Вход и выход клеммников-разъемов маркируют белым цветом. Через клипсу к клеммнику подключается источник напряжения. Полностью собранный одноканальный регулятор отображен на фото. Источник питания (батарея 9 вольт) подключается на финальном этапе сборки. Теперь можно регулировать скорость вращения вала с помощью мотора, для этого нужно плавно вращать ручку регулировки переменного резистора.
Для тестирования устройства необходимо из архива распечатать чертеж диска. Далее нужно наклеить этот чертеж (№1) на плотную и тонкую картонную бумагу (№2). Затем с помощью ножниц вырезается диск (№3).
Полученную заготовку переворачивают (№1) и к центру крепят квадрат черной изоленты (№2) для лучшего сцепления поверхности вала мотора с диском. Нужно сделать отверстие (№3) как указано на изображении. Затем диск устанавливают на вал мотора и можно приступать к испытаниям. Одноканальный регулятор мотора готов!
Двухканальный регулятор для мотора
Используется для независимого управления парой моторов одновременно.
Питание осуществляется от напряжения в диапазоне от 2 до 12 вольт. Ток нагрузки рассчитан до 1,5А на каждый канал.
Основные компоненты конструкции представлены на фото.10 и включают: два подстроечных резистора для регулировки 2-го канала (№1) и 1-го канала (№2), три двухсекционных винтовых клеммника для выхода на 2-ой мотор (№3), для выхода на 1-ый мотор (№4) и для входа (№5).
Примечание.1 Установка винтовых клеммников не обязательна. С помощью тонкого монтажного многожильного провода можно подключить мотор и источник питания напрямую.
Принцип работы
Схема двухканального регулятора идентична электрической схеме одноканального регулятора. Состоит из двух частей (рис.2). Основное отличие: резистор переменного сопротивления замен на подстроечный резистор. Скорость вращения валов устанавливается заранее.
Примечание.2. Для оперативной регулировки скорости кручения моторов подстроечные резисторы заменяют с помощью монтажного провода с резисторами переменного сопротивления с показателями сопротивлений, указанными на схеме.
Материалы и детали
Понадобится печатная плата размером 30х30 мм, изготовленная из фольгированного с одной стороны листа стеклотекстолита толщиной 1-1,5 мм. В таблице 2 приведен список радиокомпонентов.
Процесс сборки
После скачивания архивного файла, размещенного в конце статьи, нужно разархивировать его и распечатать. На глянцевой бумаге печатают чертеж регулятора для термоперевода (файл termo2), а монтажный чертеж (файл montag2) – на белом листе офисной (формат А4).
Чертеж монтажной платы наклеивают к токоведущим дорожкам на противоположной стороне печатной платы. Формируют отверстия на монтажом чертеже в посадочных местах. Монтажный чертеж крепится к печатной плате сухим клеем, при этом отверстия должны совпасть. Производится цоколёвка транзистора КТ815. Для проверки нужно временно соединить монтажным проводом входы 1 и 2 .
Любой из входов подключают к полюсу источника питания (в примере показана батарейка 9 вольт). Минус источника питания при этом крепят к центру клеммника.
Важно помнить: черный провод «-», а красный «+».
Моторы должны быть подключены к двум клеммникам, также необходимо установить нужную скорость. После успешных испытаний нужно удалить временное соединение входов и установить устройство на модель робота. Двухканальный регулятор мотора готов!
В АРХИВЕ представленные необходимые схемы и чертежи для работы. Эмиттеры транзисторов помечены красными стрелками.
Схема регулятора оборотов двигателя постоянного тока работает на принципах широтно-импульсной модуляции и применяется для изменения оборотов двигателя постоянного тока на 12 вольт. Регулирование частоты вращения вала двигателя при помощи широтно-импульсной модуляции дает больший КПД, чем при применение простого изменения постоянного напряжения подаваемого на двигатель, хотя эти схемы мы тоже рассмотрим
Регулятор оборотов двигателя постоянного тока схема на 12 вольт
Двигатель подключен в цепь к полевому транзистору который управляется широтно-импульсной модуляцией осуществляемой на микросхеме таймере NE555, поэтому и схема получилась такой простой.
ШИМ регулятор реализован с помощью обычного генератора импульсов на нестабильном мультивибраторе, генерирующий импульсы с частотой следования 50 Гц и построенного на популярном таймере NE555. Сигналы поступающие с мультивибратора создают поле смещения на затворе полевого транзистора. Длительность положительного импульса настраивается при помощи переменного сопротивления R2. Чем выше длительность положительного импульса поступающего на затвор полевого транзистора, тем большая мощность подается на электродвигатель постоянного тока. И на оборот чем меньше длительность импульса, тем слабее вращается электродвигатель. Эта схема прекрасно работает от аккумуляторной батареи на 12 вольт.
Регулирование оборотов двигателя постоянного тока схема на 6 вольт
Скорость 6 вольтового моторчика можно регулируется в пределах 5-95%
Регулятор оборотов двигателя на PIC-контроллере
Регулировка оборотов в этой схеме достигается подачей на электромотор импульсов напряжения, различной длительности.
Для этих целей используются ШИМ (широтно-импульсные модуляторы). В данном случае широтно-импульсное регулирование обеспечивается микроконтроллер PIC. Для управления скоростью вращения двигателя используются две кнопки SB1 и SB2, «Больше» и «Меньше». Изменять скорость вращенияможно только при нажатом тумблере «Пуск». Длительность импульса при этом изменяется, в процентном отношении к периоду, от 30 — 100%.
В качестве стабилизатора напряжения микроконтроллера PIC16F628A, используется трехвыводной стабилизатор КР1158ЕН5В, имеющий низкое падение напряжение «вход-выход», всего около 0,6В. Максимальное входное напряжение — 30В. Все это позволяет применять двигатели с напряжением от 6В до 27В. В роли силового ключа используется составной транзистор КТ829А который желательно установить на радиатор.
Устройство собрано на печатной плате размерами 61 х 52мм. Скачать рисунок печатной платы и файл прошивки можно по ссылке выше. (Смотри в архиве папку 027-el )
Простое решение для вашей задачи!
Есть в наличии
Купить оптом
Модуль построен на базе мощного силового ключа IRF2204 с рабочим током до 210А, и предназначен для регулировки яркости ламп накаливания, светодиодных лент и частоты вращения электродвигателей напряжением 6-30В.
Будет полезен для регулировки яркости дневных ходовых огней и будет незаменим для регулировки оборотов печки, а так же в качестве регулятора скорости надувной лодки с электромотором.
Регулировка частоты ШИМ управления позволит полностью убрать гул обмоток двигателя, а встроенная защита ограничит превышение рабочего тока.
Технические характеристики Особенности- Компактный размер
- Широкий диапазон плавной регулировки частоты ШИМ — 300-10000Гц.
- Широкий диапазон рабочего напряжения 6-30В
- Возможность ограничения рабочего тока.
- Защита от неправильного подключения полярности.
- Построен на базе мощного полевого ключа IRF2204
- Предусмотрена возможность усиления силового ключа.
При токе боле 5А необходима установка радиатора. При максимальном токе 80А площадь радиатора должна составлять не менее 600 см2.
Статьи Комплект поставки- Модуль — 1 шт.
- Инструкция — 1 шт.
- Для подключения понадобится: провод, отвертка, бокорезы.
- Подключите лампу накаливания, напряжением 12В, к клемме OUT.
- Подайте питание 12В на клемму IN
- Вращайте переменный резистор. При вращении должна меняться яркость свечения лампы.
- Проверка завершена. Приятной эксплуатации.
- Температура -30С до +50С. Относительная влажность 20-80% без образования конденсата.
- Не превышайте максимально допустимое напряжение питания модуля.
- Не превышайте максимально допустимую мощность нагрузки.
- Не соблюдение данных требований может привести к выходу устройства из строя.
- Добрый день.
Вопрос по MP4511 ШИМ регулятор мощности 6-35В 80А
Задача собрать электросамокат и электромобиль ребенку. Для этого есть двигатель на 90 Вт 24 В 7 А для самоката и двигатель на 110 ВТ от печки Газ на 15А 12 В и аккумулятор.
Прошу подтвердить правильно ли я понял. данного устройства будет достаточно для регулирования оборотов?! т.к. на сайтах самодельщиков все заказывают китайские контроллеры, а с применением данного устройства что то никто не собирает. Или нужно будет что то еще включить в цепь.
Так же прошу сообщить стоимость доставки до Оренбурга, получение на почте?! или транспортная компания до по адресата?!
Спасибо.
- Здравствуйте, Виктор! MP4511 — хороший выбор, этот модуль будет работать с Вашим мотором без каких-либо дополнительных устройств. По поводу доставки: мы работаем со службой СПСР, стоимость доставки до Вашего города рассчитывается после оформления заказа.
- возможно ли заказать 12(24)-60В 80А???
- Владимир, к сожалению, модуля с такими параметрами у нас в продаже нет.
- Здравствуйте. Для плавной регулировки скорости детского электромобиля хочу использовать данный прибор, скажите, можно ли использовать с ним электронную педаль от приоры (вместо подстроечного резистора). Есть ли альтернатива этой педали меньшего размера?
- Здравствуйте! Я не знаю, на каком принципе работает электронная педаль Приоры. Если там переменный резистор сопротивлением 100…500 кОм — то подойдёт.
- Добрый день. купил модуль мр4511 80а. пролежал полгода без дела, а сегодня понадобился. Необходимо напряжение с аккумулятора шуроповерта понизить с 22 до 18 вольт. Подключаю аккумулятор и на входе регулятора вижу напряжение 6,7 вольт. нагрузка отключена. Подключаю для пробы нагрузку лампу 12 вольт 5 ватт напряжение на выходе не более 2,3 вольта. Схемы нет. Куда копать. Можете ли выслать схему. С уважением Алексей.
- Проверьте наличие установленных перемычек. И качество пайки всех компонентов.
- Здравствуйте. Хочу использовать данный модуль в авто. Чтобы после замены лампочек на светодиоды использовать данный ШИМ регулятор (подключить к старому резисторному 6…12В). Нужно ли мне менять дополнительно базовую схему или оставить всё как есть?
- Модуль не подойдет для вашей задачи. Поптому-что регулировка производится по цепи -12В
- Модуль не подойдет для вашей задачи.
- Можно ли подключить электр. лодочный мотор ECO MOTOR PRO NISSAMARAN 36, если да, то как это сделать. Нужен ли шунт, где его достать и как устранить свист мотора если будет. Нужно ли ставить паралельно мотора силовой диод и какой лучше. Обороты регулируются с 0?
- Можно. В установки ШУНТА необходимости нет. Установите в место него перемычку. Частоту ШИМ генератора установите в положении Hi. Если остаточный свист обмоток будет мешать, попробуйте поднять частоту ШИМ генератора до 20 КГц. Для этого поменяйте номинал резистора R1 на 510 Ом, R5 на 10 кОм, R8 на 4,7 кОм. Для облегчения работы силового ключа рекомендуем установить параллельно дополнительный, на плате предусмотрено место и обозначено как VT2. Силовые ключи должны быт установлены на радиатор площадью не менее 1000 см2..jpg
- Получил регулятор мощности, подскажите пожалуйста, как мастерить радиатор если элементов, через которые должно отводиться тепло на плате два, а не один, как на картинке, и между ними НАПРЯЖЕНИЕ! Т,е я не смогу подсоединить их к одному радиатору, потому что коротнет, а два радиатора на каждый не получится, потому что расстояние между ними 1 мм!!!
- Элементы необходимо устанавливать на радиатор через термопродящую пластину. В некоторых случаях элемент VD2, имеющий два вывода, не требует установку на радиатор.
Проверьте если он не греется просто отогните его от радиатора.
- Элементы необходимо устанавливать на радиатор через термопродящую пластину.
- Какой радиатор необходим? Максимальный ток 5А.
- Sl-01H будет оптимален https://сайт/shop/1920368
- Есть ли для него коробочка?
- Специального корпуса для устройства нет. Универсальный корпус можно подобрать тут https://сайт/shop/cases
- Здравствуйте! Хотел приобрести ШИМ 4511 цена 1030 доставка 850р. почему так дорого? Город Нальчик, Кабардино-Балкарская республика. Почтой нет возможности отправить?
- Добрый день. Для отправки Почтой России Заполните все поля в корзине, и выберете онлайн оплату.Почтой России доставляются только оплаченные заказы. Доставка наложенным платежом не осуществляется!
- Доброе время суток. Скажите данный регулятор можно использовать для регулировки накала нихрома подключив его к выходам блока питания ПК. Случайно купил регулятор частоты, он не снижает напряжение)
- Можно
- Здравствуйте, вопрос по мр4511. Использую для регулировки накалатнихромовой проволоки. Питание от БП компьютера. Подключаю на шим минус, +12в с выходного минуса к нихрому и второй конец проволоки к 5 в Блока питания. Все работает но пищат обмотки трансформатора БП. Как можно убрать это? Просто от 5 в шим не работает. Приходиться так. Может как то перемычки переставить
- Это не всегда возможно, так как напрямую зависит от особенностей катушек трансформатора и электродвигателя. Тем не менее шум обмоток можно убрать или уменьшить с помощью регулятора частоты ШИМ генератора на модуле.
- Здравствуйте! Как сделать что бы вентилятор не свистел при снижении оборотов?
- Это не всегда возможно, так как напрямую зависит от особенностей обмоток трансформатора и электродвигателя. Тем не менее можно попробовать изменить номинал резистора R1 на 510 Ом, R5 на 10 кОм, R8 на 4,7 кОм.
- Выдержит ли этот регулятор 500 вт и 37 вольт
- 500Вт выдержит, а вот напряжение 37В будет на возможном пределе микросхемы линейного стабилизатора. Какая попадется микросхема. Если параметр будет занижен может сгореть.
- 500Вт выдержит, а вот напряжение 37В будет на возможном пределе микросхемы линейного стабилизатора.
- Добрый день! Скажите, можно ли этим устройством управлять через «Ардуино нано» по аналоговому выходу 0 — +5В, через транзистор, для смены полюсовки и подключив вместо потенциометра?
- В теории возможно, нужно пробовать.
Для этого есть двигатель на 90 Вт 24 В 7 А для самоката и двигатель на 110 ВТ от печки Газ на 15А 12 В и аккумулятор.
Прошу подтвердить правильно ли я понял. данного устройства будет достаточно для регулирования оборотов?! т.к. на сайтах самодельщиков все заказывают китайские контроллеры, а с применением данного устройства что то никто не собирает. Или нужно будет что то еще включить в цепь.
Так же прошу сообщить стоимость доставки до Оренбурга, получение на почте?! или транспортная компания до по адресата?!
Спасибо.
Есть ли альтернатива этой педали меньшего размера?
Поптому-что регулировка производится по цепи -12В
В некоторых случаях элемент VD2, имеющий два вывода, не требует установку на радиатор.
Проверьте если он не греется просто отогните его от радиатора.
Использую для регулировки накалатнихромовой проволоки. Питание от БП компьютера. Подключаю на шим минус, +12в с выходного минуса к нихрому и второй конец проволоки к 5 в Блока питания. Все работает но пищат обмотки трансформатора БП. Как можно убрать это? Просто от 5 в шим не работает. Приходиться так. Может как то перемычки переставить
Какая попадется микросхема. Если параметр будет занижен может сгореть.ШИМ или PWM (широтно-импульсная модуляция, по-английски pulse-width modulation) – это способ управления подачей мощности к нагрузке. Управление заключается в изменении длительности импульса при постоянной частоте следования импульсов. Широтно-импульсная модуляция бывает аналоговой, цифровой, двоичной и троичной.
Применение широтно-импульсной модуляции позволяет повысить КПД электрических преобразователей, особенно это касается импульсных преобразователей, составляющих сегодня основу вторичных источников питания различных электронных аппаратов. Обратноходовые и прямоходовые однотактные, двухтактные и полумостовые, а также мостовые импульсные преобразователи управляются сегодня с участием ШИМ, касается это и резонансных преобразователей.
Широтно-импульсная модуляция позволяет регулировать яркость подсветки жидкокристаллических дисплеев сотовых телефонов, смартфонов, ноутбуков. ШИМ реализована в , в автомобильных инверторах, в зарядных устройствах и т. д. Любое зарядное устройство сегодня использует при своей работе ШИМ.
В качестве коммутационных элементов, в современных высокочастотных преобразователях, применяются биполярные и полевые транзисторы, работающие в ключевом режиме. Это значит, что часть периода транзистор полностью открыт, а часть периода — полностью закрыт.
И так как в переходных состояниях, длящихся лишь десятки наносекунд, выделяемая на ключе мощность мала, по сравнению с коммутируемой мощностью, то средняя мощность, выделяемая в виде тепла на ключе, в итоге оказывается незначительной. При этом в замкнутом состоянии сопротивление транзистора как ключа очень невелико, и падение на нем напряжения приближается к нулю.
В разомкнутом же состоянии проводимость транзистора близка к нулю, и ток через него практически не течет.
Это позволяет создавать компактные преобразователи с высокой эффективностью, то есть с небольшими тепловыми потерями. А резонансные преобразователи с переключением в нуле тока ZCS (zero-current-switching) позволяют свести эти потери к минимуму.
В ШИМ-генераторах аналогового типа, управляющий сигнал формируется аналоговым компаратором, когда на инвертирующий вход компаратора, например, подается треугольный или пилообразный сигнал, а на неинвертирующий — модулирующий непрерывный сигнал.
Выходные импульсы получаются , частота их следования равна частоте пилы (или сигнала треугольной формы), а длительность положительной части импульса связана с временем, в течение которого уровень модулирующего постоянного сигнала, подаваемого на неинвертирующий вход компаратора, оказывается выше уровня сигнала пилы, который подается на инвертирующий вход. Когда напряжение пилы выше модулирующего сигнала — на выходе будет отрицательная часть импульса.
Если же пила подается на неинвертирующий вход компаратора, а модулирующий сигнал — на инвертирующий, то выходные импульсы прямоугольной формы будут иметь положительное значение тогда, когда напряжение пилы выше значения модулирующего сигнала, поданного на инвертирующий вход, а отрицательное — когда напряжение пилы ниже сигнала модулирующего.
Пример аналогового формирования ШИМ — микросхема TL494, широко применяющаяся сегодня при построении импульсных блоков питания.
Цифровая ШИМ используются в двоичной цифровой технике. Выходные импульсы также принимают только одно из двух значений (включено или выключено), и средний уровень на выходе приближается к желаемому. Здесь пилообразный сигнал получается благодаря использованию N-битного счетчика.
Цифровые устройства с ШИМ работают также на постоянной частоте, обязательно превосходящей время реакции управляемого устройства, этот подход называется передискретизацией. Между фронтами тактовых импульсов, выход цифрового ШИМ остается стабильным, или на высоком, или на низком уровне, в зависимости от текущего состояния выхода цифрового компаратора, который сравнивает уровни сигналов на счетчике и приближаемый цифровой.
Выход тактуется как последовательность импульсов с состояниями 1 и 0, каждый такт состояние может сменяться или не сменяться на противоположное.
Частота импульсов пропорциональна уровню приближаемого сигнала, а единицы, следующие друг за другом могут сформировать один более широкий, более продолжительный импульс.
Получаемые импульсы переменной ширины будут кратны периоду тактования, а частота будет равна 1/2NT, где T – период тактования, N – количество тактов. Здесь достижима более низкая частота по отношению к частоте тактования. Описанная схема цифровой генерации — это однобитная или двухуровневая ШИМ, импульсно-кодированная модуляция ИКМ.
Эта двухуровневая импульсно-кодированная модуляция представляет собой по сути серию импульсов с частотой 1/T, и шириной Т или 0. Для усреднения за больший промежуток времени применяется передискретизация. Высокого качества ШИМ позволяет достичь однобитная импульсно-плотностная модуляция (pulse-density-modulation), называемая также импульсно-частотной модуляцией.
При цифровой широтно-импульсной модуляции прямоугольные подимпульсы, которыми оказывается заполнен период, могут приходиться на любое место в периоде, и тогда на среднем за период значении сигнала сказывается только их количество.
Так, если разделить период на 8 частей, то комбинации импульсов 11001100, 11110000, 11000101, 10101010 и т. д. дадут одинаковое среднее значение за период, тем не менее, отдельно стоящие единицы утяжеляют режим работы ключевого транзистора.
Корифеи электроники, повествуя о ШИМ, приводят такую аналогию с механикой. Если при помощи двигателя вращать тяжелый маховик, то поскольку двигатель может быть либо включен, либо выключен, то и маховик будет либо раскручиваться и продолжать вращаться, либо станет останавливаться из-за трения, когда двигатель выключен.
Но если двигатель включать на несколько секунд в минуту, то вращение маховика будет поддерживаться, благодаря инерции, на некоторой скорости. И чем дольше продолжительность включения двигателя, тем до более высокой скорости раскрутится маховик. Так и с ШИМ, на выход приходит сигнал включений и выключений (0 и 1), и в результате достигается среднее значение. Проинтегрировав напряжение импульсов по времени, получим площадь под импульсами, и эффект на рабочем органе будет тождественен работе при среднем значении напряжения.
Так работают преобразователи, где переключения происходят тысячи раз в секунду, и частоты достигают единиц мегагерц. Широко распространены специальные ШИМ-контроллеры, служащие для управления балластами энергосберегающих ламп, блоками питания, и т. д.
Отношение полной длительности периода импульса ко времени включения (положительной части импульса) называется скважностью импульса. Так, если время включения составляет 10 мкс, а период длится 100 мкс, то при частоте в 10 кГц, скважность будет равна 10, и пишут, что S = 10. Величина обратная скважности называется коэффициентом заполнения импульса, по-английски Duty cycle, или сокращенно DC.
Так, для приведенного примера DC = 0.1, поскольку 10/100 = 0.1. При широтно-импульсной модуляции, регулируя скважность импульса, то есть варьируя DC, добиваются требуемого среднего значения на выходе электронного или другого электротехнического устройства, например двигателя.
Регулировать значения уровня напряжение питания можно с помощью регуляторов с широтно-импульсной модуляцией.
Преимущество такой настройки состоит в том, что выходной транзистор работает в режиме ключа и может быть только в двух состояниях — открытом или закрытом, что исключает его перегрев, а значит использование большого радиатора и как следствие снижает расходы на электроэнергию.
На VT1 и VT2 построен мультивибратор с регулируемой скважностью импульсов. Частота следования которых около 7кГц. С коллектора второго транзистора импульсы идут на мощный ключевой транзистор MOSFET N302AP, который и управляет подключенной нагрузкой. Скважность изменяется подстроечным сопротивлением R4. При крайнем левом положении этого сопротивления, смотри верхний рисунок импульсы на выходе узкие, что говорит о минимальной выходной мощности. При крайнем правом положении, устройство работает на максимальную мощность.
В качестве нагрузке к регулятору можно подключить лампы накаливания (в том числе и на 12 вольт), электродвигатели постоянного тока и даже регулировать ток в зарядном устройстве.
Конструкция очень простая, и при правильном монтаже сразу начинают работать. В качестве управляющего ключа, также как и в предыдущем случае применен мощный полевой n- канальный транзистор.
Если вдруг необходимо регулировать напряжение на нагрузке, один из контактов которой подключен к «массе» (такое бывает в автомобиле), то используется схема, в которой к плюсу блока питания подключен сток n -канального полевого транзистора, а нагрузка подключается к истоку.
Схема регулятора основанного на широтно-импульсной модуляции или просто , может быть использована для изменения оборотов двигателя постоянного тока на 12 вольт. Регулирование частоты вращения вала при помощи ШИМ дает большую производительность, чем при использовании простого изменения постоянного напряжения подаваемого на двигатель.

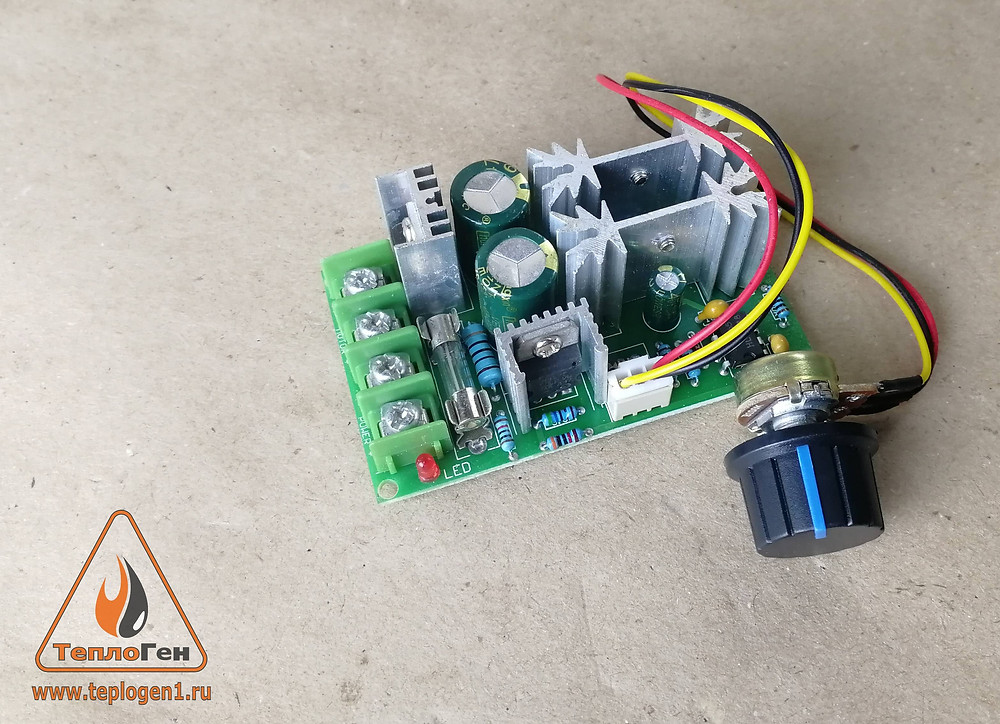

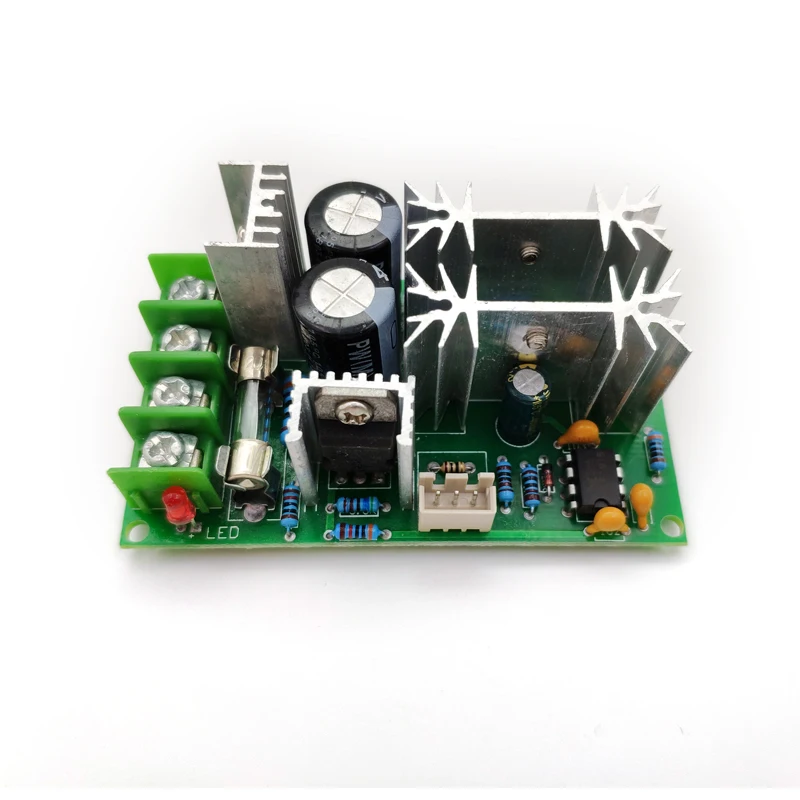

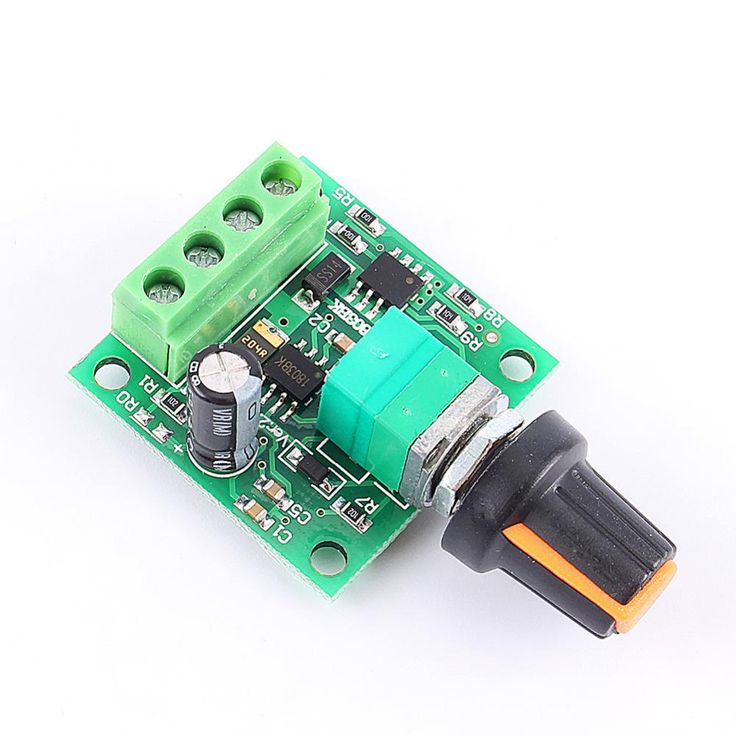

Шим регулятор оборотов двигателя
Двигатель подключен к полевому транзистору VT1, который управляется ШИМ мультивибратором, построенным на популярном таймере NE555.
Из-за применения схема регулирования оборотов получилась достаточно простой.
Как уже было сказано выше, шим регулятор оборотов двигателя выполнен с помощью простого генератора импульсов вырабатываемого нестабильным мультивибратором с частотой 50 Гц выполненного на таймере NE555. Сигналы с выхода мультивибратора обеспечивают смещение на затворе MOSFET транзистора.
Длительность положительного импульса можно регулировать переменным резистором R2. Чем больше ширина положительного импульса поступающего на затвор MOSFET транзистора, тем больше мощность поступает на двигатель постоянного тока. И наоборот чем уже ширина его, тем меньше мощности передается и как следствие понижаются обороты двигателя . Данная схема может работать от источника питания в 12 вольт.
Характеристики транзистора VT1 (BUZ11):
- Тип транзистора: MOSFET
- Полярность: N
- Максимальная рассеиваемая мощность (Вт): 75
- Предельно допустимое напряжение сток-исток (В): 50
- Предельно допустимое напряжение затвор-исток (В): 20
- Максимально допустимый постоянный ток стока (А): 30
Руководство покупателя — нужен ли мне контроллер заряда солнечной батареи с ШИМ или MPPT?
Зачем нужен контроллер заряда от солнечной батареи?
Контроллер заряда солнечной батареи (часто называемый регулятором) похож на обычное зарядное устройство для аккумуляторов, т.
е. он регулирует ток, протекающий от солнечной панели в блок аккумуляторов, чтобы избежать перезарядки аккумуляторов. (Если вам не нужно понимать почему, прокрутите до конца простую блок-схему). Как и в обычном качественном зарядном устройстве, в нем могут быть установлены различные типы батарей, можно выбрать напряжение поглощения, плавающее напряжение, а иногда также можно выбрать периоды времени и / или остаточный ток. Они особенно подходят для литий-железо-фосфатных батарей, так как после полной зарядки контроллер остается на установленном плавающем или удерживающем напряжении около 13,6 В (3,4 В на элемент) до конца дня.
Наиболее распространенный профиль заряда — это та же базовая последовательность, что и в качественном сетевом зарядном устройстве, т. е. режим наполнения > режим абсорбции > плавающий режим. Вход в режим массовой зарядки происходит по адресу:
- восход солнца утром
- , если напряжение батареи падает ниже определенного значения в течение более чем установленного периода времени, например. 5 секунд (повторный вход)
5 секунд (повторный вход)Этот повторный вход в объемный режим хорошо работает со свинцово-кислотными батареями, так как падение напряжения хуже, чем для литиевых батарей, которые поддерживают более высокое и стабильное напряжение на протяжении большей части цикла разрядки.
Литиевые батареи
Литиевые батареи (LiFePO4) не получают выгоды от повторного входа в объемный режим в течение дня, поскольку внутреннее сопротивление литиевых батарей увеличивается при высоком (и низком) состоянии заряда, как показано оранжевым цветом вертикальные линии на диаграмме ниже, и необходимо только время от времени балансировать ячейки, что можно сделать только вокруг напряжения поглощения. Связанная с этим причина заключается в том, чтобы избежать быстрых и значительных изменений напряжения, которые будут происходить в этих областях при включении и выключении больших нагрузок.
Литиевые батареи не имеют определенного «плавающего напряжения», поэтому «плавающее напряжение» контроллера должно быть установлено на уровне или чуть ниже «напряжения колена заряда» (как указано в таблице ниже) LiFePO4.
профиль заряда, то есть 3,4 В на элемент или 13,6 В для 12-вольтовой батареи. Контроллер должен удерживать это напряжение до конца дня после полной зарядки аккумулятора.
Разница между PWM и MPPT солнечными контроллерами заряда
Суть разницы в следующем:
- При использовании ШИМ-контроллера ток отбирается от панели чуть выше напряжения батареи, тогда как
- С Контроллер заряда солнечной батареи MPPT ток вытягивается из панели при «максимальном напряжении питания» панели (представьте себе контроллер MPPT как «интеллектуальный преобразователь постоянного тока в постоянный»)
Часто можно встретить такие лозунги, как «Вы получите 20% или более энергии, потребляемой контроллером MPPT». Эта дополнительная на самом деле значительно варьируется, и ниже приведено сравнение, предполагающее, что панель находится на полном солнце, а контроллер находится в режиме массовой зарядки. Игнорирование перепадов напряжения и использование простой панели и простой математики в качестве примера:
Максимальный ток питания панели (имп) = 5,0 А
Максимальное напряжение питания панели (Вмп) = 18 В Режим).
При напряжении 13 В ток панели будет немного выше, чем максимальный ток, скажем, 5,2 А
С ШИМ-контроллером мощность, потребляемая панелью, составляет 5,2 А * 13 В = 67,6 Вт. Это количество энергии будет потребляться независимо от температуры панели, при условии, что напряжение панели остается выше напряжения батареи.
С контроллером MPPT мощность от панели 5,0А * 18В = 90 Вт, т.е. на 25% выше. Однако это слишком оптимистично, поскольку напряжение падает при повышении температуры; Таким образом, если температура панели повышается, скажем, на 30°C по сравнению со стандартными условиями испытаний (STC), температура составляет 25°C, а напряжение падает на 4% на каждые 10°C, т.е. всего на 12%, тогда мощность, потребляемая MPPT, будет быть 5А * 15,84В = 79,2Вт т.е. на 17,2% больше мощности, чем у ШИМ-контроллера.
Подводя итог, можно сказать, что потребление энергии контроллерами MPPT увеличивается, но процентное увеличение сбора значительно меняется в течение дня.
Различия в работе ШИМ и MPPT:
ШИМ:
ШИМ-контроллер (широтно-импульсная модуляция) можно рассматривать как (электронный) переключатель между солнечными панелями и аккумулятором:
- переключатель включен, когда зарядное устройство находится в режиме массовой зарядки
- Переключатель включается и выключается по мере необходимости (широтно-импульсная модуляция), чтобы поддерживать напряжение батареи на уровне напряжения поглощения
- Выключатель выключен в конце абсорбции, когда напряжение батареи падает до напряжения холостого хода
- Переключатель снова «щелкает» ВКЛ и ВЫКЛ по мере необходимости (широтно-импульсная модуляция), чтобы поддерживать напряжение батареи на уровне плавающего напряжения
Обратите внимание, что, когда переключатель находится в положении OFF, напряжение на панели будет равно напряжению холостого хода (Voc), а когда переключатель в положении ON, напряжение на панели будет равно напряжению батареи + падению напряжения между панелью и контроллером.
Наилучшее соответствие панели для ШИМ-контроллера:
Наилучшее соответствие панели для ШИМ-контроллера — это панель с напряжением, которое чуть выше необходимого для зарядки аккумулятора и с учетом температуры, как правило, панель с Vmp (максимальное напряжение питания) около 18 В для зарядки 12-вольтовой батареи. Их часто называют панелями на 12 В, хотя их Vmp составляет около 18 В.
MPPT:
Контроллер MPPT можно рассматривать как «интеллектуальный преобразователь постоянного тока в постоянный», т. е. он снижает напряжение панели (следовательно, можно использовать «домашние панели») до напряжения, необходимого для зарядки аккумулятора. . Ток увеличивается в той же пропорции, в которой падает напряжение (без учета тепловых потерь в электронике), как в обычном понижающем DC-DC преобразователе.
«Умный» элемент в преобразователе постоянного тока — это контроль точки максимальной мощности панели, которая будет меняться в течение дня в зависимости от силы и угла солнца, температуры панели, затенения и состояния панели (панелей).
Затем «умники» регулируют входное напряжение DC-DC преобразователя — на «инженерном языке» он обеспечивает согласованную нагрузку на панель.
Лучшее соответствие панели контроллеру MPPT:
Для согласования панели с контроллером MPPT рекомендуется проверить следующее:
- Напряжение холостого хода панели (Voc) должно быть ниже допустимого напряжения.
- VOC должен быть выше «пускового напряжения», чтобы контроллер «запустился»
- Максимальный ток короткого замыкания панели (Isc) должен находиться в пределах указанного диапазона
- Максимальная мощность массива — некоторые контроллеры допускают ее превышение, например, к Redarc Manager 30 разрешено подключать до 520 Вт
Выбор правильного солнечного контроллера/регулятора
ШИМ является хорошим недорогим вариантом:
• для небольших систем
• там, где эффективность системы не критична, например, при непрерывной подзарядке.
• для солнечных панелей с максимальным напряжением питания (Vmp) до 18В для зарядки аккумулятора 12В (36В для аккумулятора 24В и т.
д.).
Контроллер MPPT лучше всего подходит:
• Для более крупных систем, где дополнительные 20%* или более сбора энергии оправданы
• Когда напряжение солнечной батареи значительно выше, чем напряжение батареи, т.е. использование домашних панелей для зарядки аккумуляторов 12 В
* Контроллер MPPT дает более высокую отдачу по сравнению с контроллером PWM по мере увеличения напряжения панели. т.е. панель eArche мощностью 160 Вт, использующая 36 обычных монокристаллических элементов с максимальным усилителем мощности 8,4 А, обеспечит около 8,6 А при 12 В; в то время как панель мощностью 180 Вт, имеющая еще 4 элемента, будет обеспечивать ту же силу тока, но 4 дополнительных элемента увеличивают напряжение панели на 2 В. Контроллер PWM не будет собирать дополнительную энергию, но контроллер MPPT будет собирать дополнительные 11,1% (4/36) от панели 180 Вт.
По тому же принципу все панели, использующие элементы SunPower с более чем 32 элементами, требуют контроллера заряда MPPT, в противном случае ШИМ-контроллер будет собирать ту же энергию с панелей с 36, 40, 44 элементами, что и с панелей с 32 элементами.
Функции и опции солнечного контроллера заряда
Контроллеры Victron SmartSolar имеют встроенный Bluetooth для удаленного мониторинга вашего MPPT путем сопряжения его со смартфоном или другим устройством через приложение Victron.
Контроллеры Boost MPPT
Контроллеры заряда MPPT Genasun Boost позволяют заряжать аккумуляторы с более высоким напряжением, чем панель.
Комбинированное зарядное устройство MPPT и DC-DC
Функция MPPT является естественным дополнением к функции зарядного устройства постоянного тока.
Один блок можно использовать отдельно, так как он автоматически переключается между зарядкой от генератора и солнечной батареей. Для более крупных систем мы предпочитаем использовать отдельный контроллер MPPT для стационарных панелей, установленных на крыше, и использовать комбинированный контроллер MPPT/DC-DC с переносными панелями.
В этом случае разъем Андерсона размещается снаружи дома на колесах, который затем подключается к солнечному входу блока MPPT/DC-DC.
Обратите внимание, что емкость аккумуляторной батареи должна быть достаточной, чтобы суммарный зарядный ток от одновременной зарядки от генератора переменного тока и солнечных панелей на крыше не превышал рекомендованный производителем максимальный зарядный ток.
Более дешевые варианты
Дешевые контроллеры могут быть помечены как MPPT, но тестирование показало, что некоторые из них на самом деле являются ШИМ-контроллерами.
Дешевые контроллеры могут не иметь защиты батареи от перенапряжения, что может привести к перезарядке батареи и потенциальному повреждению батареи, поэтому покупатель должен быть осторожен.
Несколько солнечных зарядных устройств
При правильном подключении можно добавить несколько солнечных зарядных устройств (любой комбинации типа и номинала) для зарядки аккумулятора.
Правильная проводка означает, что каждое солнечное зарядное устройство в идеале подключается отдельно и непосредственно к клеммам аккумулятора. Этот идеальный случай означает, что каждый контроллер «видит» напряжение батареи и не зависит от тока, поступающего от других контроллеров заряда. Контроллеры явно не будут иметь одинаковых зарядных характеристик и могут иметь разные настройки, и заряжать они будут по запрограммированным характеристикам. Эта ситуация ничем не отличается от зарядки аккумулятора от сети/генератора одновременно с зарядкой от солнечной батареи. В современных контроллерах ток не будет течь обратно от батареи к контроллеру (за исключением очень небольшого тока покоя).
Простая блок-схема
Мне нужен контроллер заряда от солнечной батареи
Vmp солнечной панели больше, чем:
— 19В для батареи 12В
— 34В для батареи 24В
— 49В для батареи 36В
— 64В для батареи 48В
Vmp солнечной панели находится в пределах:
— 17-19В для батареи 12В
— 30-34В для батареи 24В
— 43-49В для батареи 36В
— 56-64В для батареи 48В
Vmp солнечной панели меньше:
— 13В для 12В батареи
— 26В для аккумулятора 24В
— 41В для аккумулятора 36В
— 43В для аккумулятора 48В
5 лучших дешевых ШИМ-контроллеров заряда от солнечных батарей в 2022 году
Лучший выбор
Renogy Wanderer 30A
By Renogy
Контрольная цена
Wanderer 30A прост в использовании, универсален.
Он отлично подходит для систем солнечной энергии мощностью 400 Вт или меньше, что делает его лучшим ШИМ-контроллером для большинства людей.
- Мощность до 400 Вт
- Совместим с залитыми, герметичными, гелевыми и литиевыми батареями
- Дополнительный удаленный мониторинг с помощью приложения Renogy
- Без ЖК-дисплея
- Совместим только с батареями на 12 В
Budget Pick
Renogy Wanderer 10A
By Renogy
Проверить цену
Wanderer 10A — хороший выбор для небольших систем на 12 или 24 В. Функции и качество сборки, которые вы получаете по цене, делают его лучшим дешевым контроллером заряда PWM.
- ЖК-дисплей
- Совместим с залитыми, герметичными, гелевыми и литиевыми батареями на 12 и 24 В
- Дополнительный удаленный мониторинг с помощью приложения Renogy
- Номинальный ток 10 ампер ограничивает его использование системами с меньшей мощностью
- Нет порта датчика температуры
Почетное упоминание
Morningstar SunSaver
By Morningstar
Контрольная цена
SunSaver поставляется с лучшей встроенной защитой аккумулятора.
Это дороже, но может окупиться за счет увеличения срока службы ваших батарей.
- Отличное качество сборки
- Продлевает срок службы батареи благодаря высокой точности напряжения и встроенному датчику температуры
- Дорогой
- Без ЖК-дисплея
- Совместим только с герметичными и залитыми аккумуляторами
Я провел несколько недель, тестируя 5 лучших PWM-контроллеров заряда солнечной батареи. После подключения их к изготовленным на заказ солнечным энергетическим системам, оценки их удобства для пользователя и изучения их функций безопасности и совместимости с батареями я считаю, что Renogy Wanderer 30A является лучшим контроллером заряда PWM для большинства людей.
Wanderer 30A рассчитан на 12-вольтовые батареи и может работать с солнечными батареями мощностью до 400 Вт. Это хорошее количество энергии для большинства небольших солнечных проектов, таких как те, которые используются в небольших транспортных средствах и зданиях.
С таким большим количеством солнечной энергии вы можете питать свет и некоторые небольшие устройства и приборы, такие как телефоны, ноутбуки и, возможно, даже небольшой 12-вольтовый холодильник.
Лучший выбор
| Номинальное напряжение батареи: | 12 В | Номинальный ток заряда: | 30А |
| Совместимость с батареями: | Герметичный, гелевый, залитый, литиевый | Диапазон рабочих температур: | от -20°F до 113°F (от -35°C до 45°C) |
| Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 25В | ЖК-дисплей: | № |
| Датчик температуры: | Да (требуется дополнительная покупка) | Мониторинг Bluetooth: | Да (требуется дополнительная покупка) |
Wanderer 30A прост в использовании и имеет множество встроенных функций безопасности, таких как защита от перезарядки, для защиты вашей системы и увеличения срока службы батареи.
Также имеется место для установки датчика температуры батареи для улучшения температурной компенсации. Многие ШИМ-контроллеры заряда не имеют порта датчика температуры, и это важно, если ваши батареи испытывают большие перепады температуры.
Светодиодные индикаторы просты для понимания и удобны для быстрого мониторинга вашей системы. Это все, что вам нужно для систем «установил и забыл». Но если вы хотите увидеть точные характеристики, такие как ток зарядки и напряжение батареи, вы можете приобрести Bluetooth-модуль Renogy BT-1 для мониторинга вашей системы с телефона.
Все протестированные мной ШИМ-контроллеры заряда Renogy, включая Wanderer 30A, совместимы с герметичными, гелевыми, заливными и литиевыми батареями. Это еще одна замечательная особенность этого контроллера — большинство других ШИМ работают только со свинцово-кислотными батареями.
Wanderer 30A также является одним из самых дешевых 30-амперных ШИМ-контроллеров заряда. В целом, это отличная ценность.
Бюджетный выбор
| Номинальное напряжение батареи: | 12/24 В | Номинальный ток заряда: | 10А |
| Совместимость с батареями: | Герметичный, гелевый, залитый, литиевый | Диапазон рабочих температур: | от -31°F до 113°F (от -25°C до 45°C) |
| Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 50В | ЖК-дисплей: | Да |
| Датчик температуры: | № | Мониторинг Bluetooth: | Да (требуется дополнительная покупка) |
Wanderer 10A — отличный недорогой контроллер заряда для маломощных 12- или 24-вольтовых систем. Для 12-вольтовых систем он может обрабатывать до 130 Вт солнечной энергии. Для 24-вольтовых систем Renogy рекомендует не более 260 Вт.
Этой мощности достаточно, чтобы включить свет и зарядить телефон и ноутбук.
Например, я соединил этот контроллер с 20-ваттной солнечной панелью для питания некоторых светодиодных ламп в сарае моего отца. Это был идеальный размер для проекта.
Вы также можете использовать его для зарядки аккумуляторов на 12 и 24 В от солнечной энергии. Он будет обращаться с вашими батареями лучше, чем большинство других дешевых контроллеров заряда, которые, как правило, имеют низкое качество.
Есть еще несколько особенностей, о которых стоит упомянуть: ЖК-дисплей позволяет легко увидеть, все ли работает правильно. Вы также можете использовать его 2 USB-порта для зарядки телефонов и других USB-устройств.
В море дешевых контроллеров заряда Wanderer 10A выделяется как лучший вариант.
Почетное упоминание
| Номинальное напряжение батареи: | 12–24 В (в зависимости от модели) | Номинальный ток заряда: | 6-20А (в зависимости от модели) |
| Совместимость с батареями: | Герметичный, залитый | Диапазон рабочих температур: | от -40°F до 140°F (от -40°C до 60°C) |
Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 30–60 В (в зависимости от модели) | ЖК-дисплей: | № |
| Датчик температуры: | Да (встроенный) | Мониторинг Bluetooth: | № |
Morningstar SunSaver — это вариант, который можно купить на всю жизнь. Он дорогой, но сделан на совесть и имеет 5-летнюю гарантию.
Более дешевые контроллеры сокращают расходы за счет использования пластиковых корпусов и винтов, которые слишком легко снять. С другой стороны, SunSaver имеет терминалы морского класса и корпус из анодированного алюминия. Такое ощущение, что вы можете выбросить его из здания без особых последствий.
Имеет встроенный датчик температуры и, по словам Морнингстар, хорошую точность напряжения. Существуют также модели с отключением по низкому напряжению (LVD). Это означает, что он имеет одни из лучших встроенных средств защиты аккумулятора.
Это дорого и работает только с герметичными или залитыми свинцово-кислотными батареями.
Однако, если он подходит для вашей системы, этот контроллер может окупить себя за счет увеличения срока службы батареи.
Лучшие солнечные контроллеры заряда PWM
- Top Pick: Renogy Wanderer 30A
- Budget Pick: Renogy Wanderer 10A
- Honorable Mention: Morningstar SunSaver
- Renogy Adventurer 30A
- Allpowers 20A Solar Charge Controller
| Nominal battery напряжение: | 12 В | Номинальный ток заряда: | 30А |
| Совместимость с батареями: | Герметичный, гелевый, заливной, литиевый | Диапазон рабочих температур: | от -20°F до 113°F (от -35°C до 45°C) |
| Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 25В | ЖК-дисплей: | № |
| Датчик температуры: | Да (требуется дополнительная покупка) | Мониторинг Bluetooth: | Да (требуется дополнительная покупка) |
ШИМ-контроллеры заряда с их низкой стоимостью и ограниченным номинальным током лучше всего подходят для небольших солнечных проектов мощностью примерно 400 Вт или меньше.
Для таких приложений вам, скорее всего, подойдет Wanderer 30A.
У него номинальная сила тока, как вы уже догадались, 30 ампер, что соответствует примерно 400 ваттам солнечной энергии. Этого достаточно, чтобы питать совсем немного, например, фонари, телефоны, ноутбуки и, возможно, даже небольшую бытовую технику.
Я сделал эти самодельные светодиодные фонари на солнечных батареях, используя Renogy Wanderer 30A и 100-ваттную солнечную панель.Простота монтажа и настройки. Просто подключите аккумулятор, а затем солнечную панель к соответствующим клеммам. Светодиодные индикаторы подскажут, все ли работает правильно. В руководстве есть пошаговые инструкции по настройке и легенда, подробно описывающая, что означают различные световые индикаторы.
Для солнечных систем типа «установил и забыл», думаю, светодиоды – это все, что вам нужно. Для более тщательного мониторинга вы можете приобрести Bluetooth-модуль Renogy BT-1, чтобы контролировать вашу систему с телефона. Это удобно, но ни в коем случае не необходимо.
Чтобы выбрать тип батареи, достаточно несколько раз нажать кнопки. Вы можете выбрать один из 4 типов: герметичный, залитый, гелевый и литиевый. Большинство других ШИМ-контроллеров работают только со свинцово-кислотными батареями.
Wanderer 30A — хороший выбор, если ваша батарея будет работать в широком диапазоне температур, например, в здании или в автомобиле без кондиционера. Температура влияет на идеальное напряжение батареи и заданные значения зарядного тока. Но многие бюджетные ШИМ-контроллеры не компенсируют температуру. Поэтому в жаркие и холодные дни они могут перезарядить или разрядить аккумулятор и сократить срок его службы.
Однако с Wanderer 30A вы можете приобрести совместимый датчик температуры аккумулятора. Это дает более точные показания температуры батареи, позволяя контроллеру заряда обеспечивать лучшую температурную компенсацию. Это может продлить срок службы батареи и сэкономить деньги в долгосрочной перспективе.
Я бы по-прежнему рассматривал возможность использования Wanderer 30A с солнечной батареей мощностью 100 Вт или меньше. Это дает вам возможность добавить больше солнечных панелей, если вы хотите расширить свою систему позже. Например, вы можете начать со светодиодной подсветки и позже добавить WiFi-маршрутизатор. ШИМ с более низким номинальным током более ограничены.
Он хорошо подходит для 12-вольтовых солнечных систем мощностью 400 Вт или меньше. Он прост в настройке и имеет хорошее соотношение цены и качества. Для большинства людей я думаю, что Renogy Wanderer 30A — лучший контроллер солнечной зарядки с ШИМ для работы.
Полный обзор: Renogy Wanderer
Посмотреть на Amazon
Посмотреть на Renogy
| Номинальное напряжение батареи: | 12/24 В | Номинальный ток заряда: | 10А |
| Совместимость с батареями: | Герметичный, гелевый, залитый, литиевый | Диапазон рабочих температур: | от -31°F до 113°F (от -25°C до 45°C) |
Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 50В | ЖК-дисплей: | Да |
| Датчик температуры: | № | Мониторинг Bluetooth: | Да (требуется дополнительная покупка) |
10-амперная модель из линейки Wanderer — мой выбор для маломощных солнечных систем. Он имеет номинальный ток 10 ампер и совместим с батареями на 12 и 24 вольта. Он может обрабатывать около 130 Вт солнечной энергии в 12-вольтовых системах и 260 Вт в 24-вольтовых системах.
Этой энергии достаточно для питания освещения и зарядки небольших устройств и аккумуляторов. Например, вот система освещения на солнечных батареях, которую я построил вместе со своей:
Я использовал Renogy Wanderer 10A, 20-ваттную солнечную панель и 12-вольтовую батарею SLA, когда устанавливал самодельные солнечные фонари в сарае моего отца. Это хороший контроллер заряда для маломощных солнечных проектов, подобных этому.
Он оснащен ЖК-дисплеем, на котором отображаются данные о токе зарядки, напряжении фотоэлектрической батареи, напряжении батареи и другие полезные параметры системы. Как и его старший брат, он совместим с Bluetooth-модулем Renogy BT-1 для удаленного мониторинга.
Дешевые солнечные контроллеры могут плохо обращаться с вашей батареей, поэтому я проверил показания напряжения батареи Wanderer 10A с помощью мультиметра. Оказывается, это довольно точно.
Показание напряжения Wanderer 10A было довольно точным, когда я сравнил его с мультиметром.Многие бюджетные контроллеры обычно имеют отклонения в показаниях напряжения батареи на десятую долю десятичного знака или около того, что — в зависимости от направления ошибки — может привести к небольшому хроническому перезаряду или чрезмерному разряду и сократить срок службы вашей батареи.
Wanderer 10A не имеет порта датчика температуры, поэтому он не может обеспечить точную температурную компенсацию. Из-за этого я рекомендую использовать его с батареями, которые находятся в помещении, где они не будут слишком горячими или слишком холодными.
Или, по крайней мере, используйте его с дешевой батареей, срок службы которой вы не пытаетесь увеличить.
Я бы предостерег от покупки Wanderer 10A, если вы планируете добавить больше солнечных панелей позже. Его текущий рейтинг ограничен, поэтому вам, возможно, придется заменить его другим контроллером заряда, когда вы это сделаете.
Существуют более дешевые контроллеры заряда с более высокими токами, но имейте в виду — известно, что они делают неверные или вводящие в заблуждение заявления. Качество Wanderer 10A на ступень выше тех.
Это не значит, что он — или любой дешевый ШИМ — идеален. У меня были проблемы с моим. Как я уже сказал, я использовал его для питания от солнечной энергии некоторых ламп в сарае моего отца. Ну, он случайно оставил свет включенным слишком долго и разрядил аккумулятор. Wanderer 10A не смог зарядить аккумулятор таким низким напряжением и сообщил о постоянной ошибке «Перенапряжение PV». Замена батареи не решила проблему, поэтому мне в итоге пришлось заменить сам контроллер.
Дешевые ШИМ не просто так дешевы. Они работают, но им не хватает некоторых защит более дорогих контроллеров PWM и MPPT. Они оставляют меньше места для ошибок пользователя. Если вы решите приобрести его, будьте осторожны при проектировании и создании солнечной установки.
Посмотреть на Amazon
Посмотреть на Renogy
| Номинальное напряжение батареи: | 12–24 В (в зависимости от модели) | Номинальный ток заряда: | 6-20А (в зависимости от модели) |
| Совместимость с батареями: | Герметичный, залитый | Диапазон рабочих температур: | от -40°F до 140°F (от -40°C до 60°C) |
| Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 30–60 В (в зависимости от модели) | ЖК-дисплей: | № |
| Датчик температуры: | Да (встроенный) | Мониторинг Bluetooth: | № |
SunSaver создан на века.
Он имеет корпус из анодированного алюминия и клеммы морского класса. Он может работать при невероятно высоких и низких температурах.
На ощупь как кирпич. По сравнению с пластиковыми корпусами других контроллеров, которые я тестировал, SunSaver кажется неразрушимым. На него даже дается 5-летняя гарантия.
Имеет встроенный датчик температуры и, по данным MorningStar, точность напряжения +/- 25мВ. Также доступны модели с отключением по низкому напряжению.
Благодаря этим функциям он является одним из лучших встроенных средств защиты батареи среди ШИМ-контроллеров. Это может окупиться за счет увеличения срока службы батареи.
Он совместим с герметичными или залитыми свинцово-кислотными аккумуляторами и доступен в моделях на 12 и 24 В. Диапазон токов от 6 до 20 ампер.
SunSaver совместим с герметичными и залитыми свинцово-кислотными батареями. Вы устанавливаете или удаляете прилагаемую перемычку для переключения между двумя типами. Это дорого и имеет ограниченную совместимость с батареями.
(Если вы используете литиевые батареи, вам придется искать в другом месте.) Но для систем, использующих свинцово-кислотные батареи, стоит обратить внимание на SunSaver. Компания Morningstar известна тем, что производит долговечные контроллеры заряда.
Посмотреть на Amazon
Посмотреть на Morningstar
| Номинальное напряжение батареи: | 12/24 В | Номинальный ток заряда: | 30А |
| Совместимость с батареями: | Герметичный, гелевый, залитый, литиевый | Диапазон рабочих температур: | от -13°F до 131°F (от -25°C до 55°C) |
| Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 50В | ЖК-дисплей: | Да |
| Датчик температуры: | Да (требуется дополнительная покупка) | Мониторинг Bluetooth: | Да (требуется дополнительная покупка) |
Adventurer 30A сочетает в себе лучшее от обеих моделей Wanderer.
Начните с 30-амперного номинального тока и порта датчика температуры Wanderer 30A. Объедините это с ЖК-дисплеем и совместимостью Wanderer 10A с напряжением 12/24 В. Убедитесь, что он по-прежнему совместим с Bluetooth. Добавьте порт датчика напряжения батареи. И не забудьте фирменный трюк Adventurer — монтаж заподлицо.
Такое сочетание характеристик означает, что Adventurer 30A отлично подходит для 12-вольтовых систем мощностью до 400 Вт и 24-вольтовых систем мощностью до 800 Вт. Это почти система мощностью 1 кВт — мы начинаем говорить о серьезной мощности. Этой мощности достаточно для некоторых небольших транспортных средств и автономных зданий.
Установка заподлицо означает, что Adventurer хорошо подходит для фургонов, кемперов, жилых автофургонов и везде, где требуется эстетически чистый монтаж заподлицо.
Задняя часть Renogy Adventurer 30A без входящего в комплект крепления для поверхностного монтажа. Но если вы этого не сделаете, его также можно закрепить на стене, как и любой другой контроллер заряда.
Он поставляется с включенным креплением для поверхностного монтажа, которое позволяет вам решить.
Порт датчика напряжения аккумуляторной батареи (BVS). Добавление BVS помогает контроллеру увеличить срок службы батареи, когда контроллер заряда и батарея находятся далеко друг от друга. При более длинных участках проводов может возникнуть несоответствие напряжения между клеммами аккумулятора и контроллера.
Недостатком является то, что Adventurer 30A является одной из самых дорогих моделей ШИМ. Wanderer 30A работает аналогично и стоит дешевле. Для большинства 12-вольтовых систем я бы выбрал Wanderer 30A.
Но если вам нужно сочетание функций или встроенный контроллер, Adventurer 30A — хороший вариант.
Полный обзор: Renogy Adventurer
Посмотреть на Amazon
Посмотреть на Renogy
| Номинальное напряжение батареи: | 12/24 В | Номинальный ток заряда: | 20А |
| Совместимость с батареями: | Герметичный, гелевый, залитый | Диапазон рабочих температур: | от -31°F до 140°F (от -35°C до 60°C) |
Макс. Напряжение холостого хода фотоэлектрического модуля (Voc) | 50В | ЖК-дисплей: | Да |
| Датчик температуры: | № | Мониторинг Bluetooth: | № |
Почти все дешевые контроллеры заряда на Amazon выглядят так же, как этот: небольшая сине-черная коробка, похожая графика, похожие этикетки. Неправильно написанный «встроенный таймер».
Это не совпадение. Вы только что наткнулись на самый популярный дизайн дешевых контроллеров заряда.
И когда я говорю дешево, я имею в виду это. Быстрый поиск на Aliexpress по запросу «солнечный контроллер заряда» выдает одну из этих сине-черных моделей всего за 2 доллара США. Два доллара!
Как и следовало ожидать, контроллер заряда Allpowers 20A оказался самой дешевой протестированной мной моделью. Работает нормально, но, как и следовало ожидать, качество не очень.
Я чуть не сорвал винты при обычном крутящем моменте.
Контроллер нагрелся на ощупь, через него протекал ток всего 3-4 ампера. Ни один другой контроллер не нагревался так сильно, как этот.
Модель, которую я купил, имеет номинальный ток 20 ампер. Я бы нервничал, если бы поставил ему 10.
Я установил специальную испытательную систему с ваттметрами до и после каждого солнечного контроллера заряда. Это позволило мне сравнить отображаемые характеристики каждого контроллера с ваттметрами.У него есть ЖК-дисплей, но он не показывает зарядный ток (я знал только потому, что установил встроенный ваттметр). Это придирка, но экран тоже довольно нечеткий. Вы можете подумать, что мои фотографии не в фокусе. Вот так выглядел экран.
Я проверил точность напряжения батареи с помощью мультиметра, и оно было отклонено примерно на десятую долю вольта. Не супер, но за такую цену приемлемо.
В руководстве пользователя, которое шло с моим, говорится, что напряжение зарядки аккумулятора имеет погрешность ± 0,15 вольта. Это не здорово.
Несоответствие напряжения может привести к хронической перезарядке или чрезмерной разрядке аккумулятора контроллером заряда, что сократит срок его службы.
Если вам нужен бюджетный ШИМ, я бы порекомендовал потратить еще несколько долларов на Renogy Wanderer 10A, если вы можете себе это позволить.
Но у этих бюджетных моделей есть вариант использования. Я бы приберег их для очень маломощных солнечных проектов с дешевыми свинцово-кислотными батареями. Они должны работать нормально, если это то, для чего вы их используете. Просто поймите, что у них может быть мало права на ошибку пользователя. Вам придется хорошо спроектировать и построить свою систему, иначе она может не прослужить долго.
Посмотреть на Amazon
Посмотреть на Allpowers
Как выбрать лучший ШИМ-контроллер солнечной зарядки для вашей системы
Номинальное напряжение батареи
Номинальное напряжение батареи вашего контроллера заряда должно соответствовать номинальному напряжению вашей батареи.
Если вы используете 12-вольтовую батарею, вам нужен контроллер заряда солнечной батареи, совместимый с 12-вольтовыми батареями. Есть аккумулятор на 24 вольта? Используйте контроллер заряда, совместимый с 24-вольтовыми батареями.
Это не ракетостроение. 😉
Некоторые ШИМ-контроллеры заряда совместимы с напряжением аккумуляторов 12 и 24 В, что делает их более универсальными.
Номинальный ток заряда
Выберите контроллер заряда с номинальным током, превышающим ожидаемый максимальный ток заряда от контроллера к батарее. Вы можете повредить контроллер заряда, если превысите это число. Вы также должны убедиться, что это число ниже максимального рекомендуемого зарядного тока батареи.
Номинальный ток заряда контроллера заряда (в амперах) обычно указывается в названии продукта. Например, Renogy Wanderer 30A может заряжать аккумулятор до 30 ампер, а Wanderer 10A — до 10 ампер.
Если вы не видите текущий рейтинг в названии продукта, по крайней мере, он должен быть указан на странице продукта и в инструкции по эксплуатации.
Как только вы узнаете, какой ток (ампер) может выдавать ваш контроллер заряда, вам нужно использовать солнечную панель или построить солнечную батарею, которая остается ниже этого предела.
Вы можете узнать, какой ток может производить ваша панель, посмотрев на этикетку с техническими характеристиками. На этикетке будет указан ток короткого замыкания ( Isc ) в амперах. Убедитесь, что номинальный ток контроллера больше, чем ток короткого замыкания панели. Добавьте небольшой буфер, чтобы быть в безопасности.
Если у вас есть солнечные панели, соединенные параллельно, сложите вместе токи короткого замыкания всех панелей, чтобы получить ток короткого замыкания вашей батареи. Добавьте небольшой буфер, а затем используйте это число для сравнения.
Максимальная входная фотоэлектрическая мощность: Некоторые бренды, такие как Renogy, также указывают максимальную входную фотоэлектрическую мощность в ваттах для своих контроллеров заряда.
Это просто еще один способ помочь вам оставаться ниже текущего рейтинга контроллера.
Совместимость с батареями
Выберите контроллер заряда, совместимый с вашим типом батареи. Все модели PWM, которые я тестировал, совместимы с герметичными и залитыми свинцово-кислотными батареями. Некоторые модели также совместимы с гелевыми батареями.
Наиболее универсальные ШИМ также совместимы с литиевыми батареями.
Диапазон рабочих температур
Выберите контроллер заряда с диапазоном рабочих температур, подходящим для места, в котором вы планируете его разместить. Некоторые ШИМ имеют узкий диапазон рабочих температур, что может исключить их использование в зданиях или транспортных средствах без кондиционера.
Пример: Допустим, вы живете во Флориде и хотите использовать солнечную энергию для своей мастерской. В вашей мастерской нет кондиционера, поэтому в жаркие летние дни температура внутри может достигать 110°F (43°C).
Максимальная рабочая температура для моделей Renogy Wanderer 10A и 30A составляет 113°F (45°C).
Температура внутри вашего сарая будет приближаться к этому пределу, поэтому вы можете выбрать контроллер заряда с более высокой максимальной температурой.
Примечание: Аккумуляторы имеют свои температурные диапазоны. Учитывайте это также при проектировании вашей системы.
Максимальное напряжение холостого хода PV (
Voc )Максимальное напряжение холостого хода ( Voc ) вашей солнечной панели (панелей) не должно превышать максимальное фотоэлектрическое напряжение вашего контроллера заряда.
Используйте наш калькулятор максимального напряжения солнечной панели, чтобы рассчитать максимальное напряжение холостого хода. Затем убедитесь, что вы выбрали контроллер заряда, у которого максимальное напряжение PV больше этого числа.
<25 В: Редко можно увидеть ШИМ с ограничением напряжения PV менее 25 В. Модели этого диапазона обычно не предназначены для использования с 12-вольтовыми солнечными панелями.
25-30В: Модели этой серии могут работать с одной солнечной панелью на 12 В, соединенной последовательно, и предназначены для использования с батареями на 12 В. Чтобы добавить панели, вам нужно соединить их параллельно.
50-60 В: Модели этой серии могут работать с одной или двумя солнечными панелями на 12 В, соединенными последовательно, и обычно предназначены для использования с батареями на 12 В и 24 В.
>60 В: Редко можно увидеть ШИМ с ограничением напряжения фотоэлектрической батареи более 60 В. Модели этого диапазона обычно предназначены для работы с 3 или более 12-вольтовыми солнечными панелями, соединенными последовательно.
Максимальное сечение провода
Многие контроллеры заряда указывают максимальное сечение провода, совместимое с их клеммами. Максимальное сечение провода часто допускает гораздо больший ток, чем номинальный ток контроллера. Это означает, что вы можете увеличить сечение проводов для дополнительной безопасности, если хотите.
В некоторых обзорах контроллеров заряда особое внимание уделяется клеммам проводов как показателю качества. Я обычно обнаруживал, что это верно в моем тестировании.
Дополнительные функции
ЖК-дисплеи: 9ЖК-экраны 0086 позволяют с первого взгляда увидеть важные характеристики, такие как зарядный ток или фотоэлектрическое напряжение. Альтернативой являются светодиодные индикаторы, которые мигают с разной скоростью и светятся разными цветами, сообщая о состоянии системы.
Температурная компенсация: Когда аккумуляторы нагреваются или остывают, необходимо отрегулировать уставки зарядного тока и напряжения. Невыполнение этого требования может привести к повреждению батарей. Эта функция, называемая температурной компенсацией, важна для аккумуляторов, подверженных сильным колебаниям температуры, например, размещенных снаружи, в зданиях или транспортных средствах без кондиционера.
Контроллеры заряда обеспечивают температурную компенсацию двумя способами:
- Встроенные датчики температуры
- Датчики температуры
Встроенные датчики температуры удобны, но могут контролировать только температуру окружающей среды рядом с контроллером заряда.
Если ваша батарея находится далеко или нагрелась от работы, ее температура может быть совсем другой.
Датчики температуры можно приклеить непосредственно к батарее для более точного считывания температуры батареи.
Температурный датчик, прикрепленный скотчем к аккумулятору.Некоторые дешевые ШИМ-контроллеры заряда утверждают, что имеют температурную компенсацию. Однако, если у них нет встроенного датчика температуры или порта для подключения датчика температуры, у них нет реального способа измерения температуры. Обычно они просто предполагают установленную температуру 25 ° C (77 ° F), независимо от того, насколько горячая или холодная батарея становится.
Удаленный мониторинг Bluetooth: Мониторинг Bluetooth позволяет вам контролировать и управлять вашей системой из приложения на вашем телефоне.
Если у вас есть контроллер заряда Renogy PWM, Bluetooth-модуль Renogy BT-1 — дополнительная покупка — позволяет контролировать вашу систему с телефона.
Мониторинг Bluetoothраспространен на более дорогих контроллерах заряда MPPT, но редко на более дешевых моделях PWM. На самом деле, ни одна из 5 моделей ШИМ, которые я тестировал, не имеет его встроенного.
Все протестированные мной ШИМ-контроллеры заряда Renogy поставляются с портом RS232. Он используется для подключения Bluetooth-модуля Renogy BT-1. Затем вы можете синхронизировать BT-1 со своим телефоном через приложение Renogy DC Home.
Такие приложения позволяют вам контролировать вашу систему в режиме реального времени. Вы также можете настроить системные параметры, например тип используемой батареи.
Контроллеры заряда с ШИМ и MPPT
Контроллеры заряда с ШИМ дешевле, но менее эффективны при преобразовании поступающей солнечной энергии в правильные параметры тока и напряжения для безопасной зарядки аккумулятора. Практический КПД ШИМ-контроллеров заряда составляет около 75%.
Модели с ШИМ часто используются в небольших солнечных энергетических системах, где эффективность не является главным приоритетом.
Например, недавно я установил солнечные фонари в сарае моего отца. Ему не нужно было использовать их так часто, а это означало, что эффективность контроллера заряда не была важным фактором. Соответственно, для проекта я выбрал ШИМ-контроллер.
Контроллеры заряда MPPT намного эффективнее, около 95% или около того. Однако они намного дороже.
Контроллеры MPPT лучше всего подходят для солнечных систем, где важна эффективность. Они также имеют более высокие значения тока и напряжения PV, что делает их более подходящими для более крупных систем мощностью около 400-1000 Вт.
Примером идеального использования MPPT является фургон с ограниченным пространством на крыше. Из-за ограниченного пространства вы хотите максимизировать количество солнечной энергии, которую вы можете получить от своих панелей. Вы решаете использовать MPPT из-за его эффективности преобразования. 12 – КварцКомпоненты
- Дом
- ШИМ регулятор скорости двигателя постоянного тока 6 В 12 В 24 В 28 В 3A переключатель управления скоростью 1203B
рупий 150,00 (без НДС)
Название по умолчаниюКоличество
Промежуточный итог:
рупий 150.
00
Количество должно быть 1 или более
- Описание
- Доставка + Возврат
- Отзывы
Описание:
Этот регулятор скорости двигателя постоянного тока 1203B PWM 6V 12V 24V 28V 3A позволяет контролировать скорость двигателя с полностью регулируемой скоростью 0%-100%.
Контроллер скорости двигателя может легко обеспечить непрерывный ток 3 А для вашего двигателя постоянного тока или другой нагрузки постоянного тока.
Применение:
Этот ШИМ-регулятор скорости предназначен для двигателя постоянного тока 6 В, 12 В, 24 В, 28 В.
Выводы:
- Двигатель+: Положительная клемма двигателя
- Электродвигатель-: отрицательная клемма двигателя
- Питание+: 6–28 В пост. тока
- Питание-: Земля
тока
Особенности:
- Скорость двигателя полностью регулируется
- 6 В пост. тока 12 В 24 В 28 В Поддерживается
Комплект поставки:
1 x ШИМ-регулятор скорости двигателя постоянного тока 6 В 12 В 24 В 28 В 3A Переключатель управления скоростью 1203B
Подробнее
Показать меньше
Доставка + ВозвратПолитика возврата
Из-за типа продаваемой нами продукции мы принимаем ограниченный возврат. Ниже приведены условия, при которых мы можем принять запрос на возврат.
1. Производственный брак
Если вы получили продукт с производственным браком, пожалуйста, сообщите нам в течение 3 дней с момента получения продукта, подкрепленного надлежащими фотографиями и описанием.
Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
2. Отправлен неправильный товар
Если вы получили товар, отличный от заказанного, свяжитесь с нами в течение 3 дней с момента получения товара, подкрепленного соответствующими фотографиями и описанием. Как только наша служба поддержки примет возврат, мы предоставим замену или полный возврат средств, включая стоимость обратной доставки.
Ограничение возврата
Мы не принимаем возврат продуктов, поврежденных в результате неправильного использования продукта. Кроме того, мы не принимаем возврат, если заказанный товар не подходит для какого-либо конкретного применения. Пожалуйста, ознакомьтесь со спецификациями продукта и техническим описанием, прежде чем выбрать и заказать продукт.
Доставка
Мы отправляем товары по всей Индии по фиксированной цене 50 индийских рупий для всех заказов на сумму менее 599 индийских рупий.
Для всех заказов на сумму выше 599 индийских рупий мы предлагаем бесплатную доставку. Мы также предлагаем приоритетную доставку за 100 индийских рупий, которая обеспечивает доставку в тот же день по воздуху (если батарея не включена в заказ). Пожалуйста, свяжитесь с нашей службой поддержки по адресу [email protected] по любому вопросу, связанному с доставкой.
Товар в рабочем состоянии
Быстрая доставка и хороший товар
Хороший товар и быстрая доставка
ОтзывыТовар в хорошем состоянии
Быстрая доставка и хороший товар
Хороший товар и быстрая доставка
{{/если}} {{if compare_at_price_min > price_min}}Продажа
{{/если}} {{если доступно}}Распродано
{{/если}} {{if tagLabelCustom}}Пользовательская этикетка
{{/если}}${название}
{{if compare_at_price_min > price_min}}
{{html Shopify.
formatMoney(compare_at_price_min, window.money_format)}}
{{html Shopify.formatMoney(price_min, window.money_format)}}
{{еще}}
{{html Shopify.formatMoney(price_min, window.money_format)}}
{{/если}}
{{если доступно}} {{другие варианты.длина > 1 }} Выберите параметры {{еще}} {{/если}}
BlueSolar PWM (12/24/48 В)
BlueSolar PWM-Pro
Серия BlueSolar PWM-Pro готова к использованию с настройками по умолчанию.
Он также является полностью программируемым.
• Функция управления освещением, полностью программируемая.
• Полностью программируемый трехступенчатый заряд аккумулятора (объемный, абсорбционный, плавающий).
• Встроенная функция контроля батареи (для отображения уровня заряда требуется удаленная панель).
• Выход нагрузки с отключением по низкому напряжению и ручным управлением (настройка по умолчанию).
• Дополнительный датчик наружной температуры.
• Выход нагрузки защищен от перегрузки и короткого замыкания.
• Защита от неправильной полярности подключения солнечных панелей и/или аккумулятора.
• Параметры времени день/ночь: подробности см. в руководстве по удаленной панели.
BlueSolar PWM-светильник
• Выход нагрузки с функцией отключения при низком напряжении батареи.
• Функция управления освещением, только один таймер.
• Двухразрядный семисегментный дисплей для быстрой и простой настройки функций выхода нагрузки, включая настройку таймера.
• Трехступенчатый заряд батареи (накопление, абсорбция, подзарядка), не программируемый.
• Выход нагрузки защищен от перегрузки и короткого замыкания.
• Защита от неправильной полярности подключения солнечной батареи и/или аккумулятора.
• Варианты синхронизации день/ночь: подробности см. в руководстве
Модели: 24.12.48 Вольт
загрузок
загрузок
Где купить
Загрузки
СертификатыТехнические паспортаРазмеры корпусаФото высокого качестваИнструкцииТехническая информацияПрограммное обеспечение
- Сертификаты
- Спецификации
- Размеры корпуса
- Фотографии высокого качества
- Руководства
- Техническая информация
- Программного обеспечения
- Декларация о соответствии — контроллеры заряда BlueSolar PWM-Light и DUO
- Декларация о соответствии — контроллеры заряда BlueSolar PWM-Pro
- ИСО9001 сертификат
- BlueSolar ШИМ-свет 12/24В
- BlueSolar ШИМ-свет 48V
- BlueSolar PWM-Pro
- Контроллер заряда BlueSolar PWM-Pro 12/24V-20A
- Контроллер заряда BlueSolar PWM-Pro 12/24V-30A
- Контроллер заряда BlueSolar PWM-Pro 12/24V-5A 10A
- Контроллер заряда BlueSolar PWM-Light 12-24V-20A (коробка)
- Контроллер заряда BlueSolar PWM-Light 12-24V-20A (передний угол)
- Контроллер заряда BlueSolar PWM-Light 12-24V-20A (слева)
- Контроллер заряда BlueSolar PWM-Light 12-24V-20A (справа)
- Контроллер заряда BlueSolar PWM-Light 12-24V-20A (верхний)
- Контроллер заряда BlueSolar PWM-Light 48V-10A (передний угол)
- Контроллер заряда BlueSolar PWM-Light 48V-10A (слева)
- Контроллер заряда BlueSolar PWM-Light 48V-10A (справа)
- Контроллер заряда BlueSolar PWM-Light 48V-10A
- Контроллер заряда BlueSolar PWM-Light 48V-20A (передний угол)
- Контроллер заряда BlueSolar PWM-Light 48V-20A (слева)
- Контроллер заряда BlueSolar PWM-Light 48V-20A (справа)
- Контроллер заряда BlueSolar PWM-Light 48V-20A (верхний)
- Контроллер заряда BlueSolar PWM-Light 48V-20A (коробка)
- Контроллер заряда BlueSolar PWM-Light 48V-30A (передний угол)
- Контроллер заряда BlueSolar PWM-Light 48V-30A (слева)
- Контроллер заряда BlueSolar PWM-Light 48V-30A (справа)
- Контроллер заряда BlueSolar PWM-Light 48V-30A (вверху)
- BlueSolar 12-24В 10А (передний)
- BlueSolar DUO 12-24V 20A (передний)
- BlueSolar 12-24V 10A (справа)
- BlueSolar PWM-Pro 12V 24V 10A (передний угол)
- BlueSolar ШИМ-свет
- BlueSolar PWM-Pro 12В 24В 10А (спереди)
- BlueSolar PWM-Pro 12V 24V 10A (левый)
- BlueSolar PWM-Pro 12V 24V 10A (справа)
- Контроллер заряда BlueSolar DUO LCD USB 12-24V-20A (сверху)
- Контроллер заряда BlueSolar DUO LCD USB 12-24V-20A (спереди)
- Контроллер заряда BlueSolar DUO LCD USB 12-24V-20A (левый)
- Контроллер заряда BlueSolar DUO LCD USB 12-24V-20A (справа)
- Контроллер заряда BlueSolar DUO LCD USB 12-24V-20A (сверху + дисплей)
- Контроллер заряда BlueSolar DuO LCD USB 12-24V-20A (спереди + дисплей)
- Контроллер заряда BlueSolar 12В 24В 10А с таймером
- Контроллер заряда BlueSolar PWM 12V 24V 20A
- BlueSolar ШИМ-свет 12/24В
- BlueSolar ШИМ-свет 48V
- BlueSolar PWM-Pro
- Программное обеспечение для настройки и мониторинга BlueSolar PWM-Pro
- Счетчик для BlueSolar DUO 12/24V-20A
- Удаленная панель для BlueSolar PWM-Pro
- Окна
- (v5. 73) — Android .apk (armv7)
- (v5.73) — Android .apk (x86)
- Скачать для Android из Play Store
- Скачать для Mac из App Store
- Скачать для iOS из App Store
- (v5. 73) — Образ приложения для Linux
- (v2.12.28) — USB-драйверы VE.Direct/MK3
- (v3.3) — установщик Windows (Windows XP и Vista)
- (v5. 8) — последняя версия, совместимая с macOS Yosemite/Sierra.
- (v3.2) — последняя версия, совместимая с Mac OS X Maveriks
- (v5.8) — Версия Android 4.x .apk (armv7)
- (v5. 8) — версия Android 4.x .apk (x86)
- (v1) — пример экспорта данных устройства VictronConnect GX
73) — Android .apk (armv7)
73) — Образ приложения для Linux
8) — последняя версия, совместимая с macOS Yosemite/Sierra.
8) — версия Android 4.x .apk (x86)- BlueSolar PWM-Pro
Найдите ближайшего к вам дилера Victron Energy.
Найти дилера
Регулятор солнечного заряда 30A 12V/24V PWM LCD Battery Safe Protection.
Купить напрямую UBNShop Доставка: Рассчитывается при оформлении заказа
Оптовые скидки: Применяются при оформлении заказа СОХРАНИТЕ!
ДОСТАВКА В ЖЕ ДЕНЬ ДЛЯ ЗАКАЗОВ ДО 14:00 ПО РАБОЧИМ ДНЯМ *
Ваше имя
Ваш адрес электронной почты
Я прочитал и согласен с Условия и положения и Политика конфиденциальности. Установите этот флажок, чтобы продолжить.
- Описание
- В коробке
- Характеристики
- Отзывы
Sun YOBA SOLAR30 30 Amp контроллер заряда солнечной батареи — это интеллектуальный и многофункциональный контроллер заряда солнечной батареи.
Sun YOBA SOLAR30 использует индивидуальный ЖК-экран, что делает работу с интерфейсом более удобной. Все параметры управления могут быть гибко сброшены для удовлетворения ваших различных потребностей. Визуальный графический символ ЖК-дисплея и краткое нажатие клавиши делают его стильным и простым в эксплуатации. Автоматический переключатель 12 В / 24 В, различные защиты включают защиту от обратной разрядки батареи, защиту от низкого напряжения батареи, защиту от перегрузки и короткого замыкания и защиту от переполюсовки батареи. Функция компенсации температуры, контроллер может автоматически регулировать параметры заряда батареи в зависимости от температуры окружающей среды, чтобы продлить срок службы батареи.
(СОЛЧАР30А-1224)
Контроллер заряда от солнечной батареи 30A 12V/24V PWM LCD
В комплект входят:
- 1 x Регулятор солнечной зарядки 30A 12V/24V PWM LCD
- 1 шнур питания*
- Краткое руководство
Контроллер серии CM представляет собой интеллектуальный и многофункциональный контроллер заряда солнечной батареи.
Эти серийные продукты используют индивидуальный ЖК-экран, что делает работу с интерфейсом довольно удобной. Все параметры управления могут быть гибко сброшены для удовлетворения ваших различных потребностей. Контроллер серии CM имеет следующие особенности. — Визуальный графический символ ЖК-дисплея — Кратковременное нажатие клавиши — Автоматическое переключение уровня напряжения системы — Интеллектуальный режим зарядки PWM — Автоматическая температурная компенсация — Регулируемые параметры зарядки и разрядки — Устанавливаемые режимы работы нагрузок — Функция накопления заряда и разряда AH — Функция удаленного мониторинга — Защита от обратного разряда батареи — Защита от низкого напряжения батареи — Защита от перегрузки и короткого замыкания — Защита от переполюсовки батареи — Автоматический перезапуск с задержкой после защиты от перегрузки — Сертификация CE и RoHS Спецификации солнечного контроллера: — Номинальное напряжение: 12 В / 24 В (автоматическое переключение) — Номинальный ток: 30 А — Максимальная входная мощность солнечной панели: 720 Вт, подключение батареи 24 В (подключение батареи 12 В, максимальная мощность солнечной панели: 360 Вт) — Открытое напряжение солнечной панели: ≤ 50 В — Защита от перезарядки: 13,8 В / (27,6 В) ) — Отключение при низком напряжении / LVD: 10,7 В / ( 21,4 В ) — Повторное подключение при низком напряжении / LVR: 12,5 В / ( 25 В ) — Потеря нагрузки без нагрузки: ≤ 30 мА — Падение напряжения контура: ≤ 170 мВ — Зарядка Режим: ШИМ-режим — Температурная компенсация: -4 мВ / ячейка / °C — Площадь монтажного кабеля: ≤ 7# AWG (16 мм²) — Рабочая температура: -10 ~ 60 °C — Температура хранения: -30 ~ 70 °C — Влажность Требования: ≤ 90%, без конденсации — Размеры: 90 x 188 x 48 мм — Расстояние между монтажными отверстиями: 60 x 178 — φ5 мм — Цвет: черный контроллер не чувствует температуру окружающей среды.
Это только удлинительный кабель датчика температуры, подходящий для следующих контроллеров заряда. 1. 30/60/80A Solar 30/60/80 Solar Контроллер заряда 2. 10/20/30A MPPT M10/20/30 Solar Контроллер заряда 3. 10/20/30/40A MPPT T10/20/30/40 Solar Контроллер заряда В пакет включено: 1x 30A солнечный регулятор 1X Руководство пользователя 1X датчик температуры 1x датчик температуры удлинительный кабель батареи
| Артикул | СОЛЧАР30А-1224 |
| Транспортировочный вес | 0,5000 кг |
| Транспортировочная ширина | 0,075 м |
| Транспортировочная высота | 0,050 м |
| Транспортировочная длина | 0,200 м |
| Транспортировочный куб | 0,000750000м3 |
| Единица измерения | шт. |
Будьте первым, кто оставит отзыв об этом продукте!
Помогите другим пользователям UBNShop делать покупки разумнее, написав отзывы о купленных вами товарах. Написать отзыв о продукте
Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.
Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.
Что мы собираем
Мы можем собирать следующую информацию:
- имя и должность
- контактная информация, включая адрес электронной почты
- демографическая информация, такая как почтовый индекс, предпочтения и интересы
- прочая информация, относящаяся к опросам клиентов и/или предложениям
Что мы делаем с собранной информацией
Нам нужна эта информация для понимания ваших потребностей и предоставления вам более качественных услуг, в частности, по следующим причинам:
- Ведение внутренней документации.
- Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
- Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другой информации, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
- Время от времени мы также можем использовать вашу информацию, чтобы связаться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.
Безопасность
Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.
Как мы используем файлы cookie
Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера.
Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт. Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.
Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите. Это может помешать вам воспользоваться всеми преимуществами веб-сайта.
Ссылки на другие сайты
Наш сайт может содержать ссылки на другие интересующие вас сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.
Управление вашей личной информацией
Вы можете ограничить сбор или использование вашей личной информации следующими способами: можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.
Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите или напишите нам как можно скорее по указанному выше адресу. Мы оперативно исправим любую информацию, которая окажется неверной.
5V 9V 12V 10A PWM Регулятор скорости двигателя постоянного тока Светодиодный модуль диммера Регулируемый регулятор скорости купить в Пакистане
Больше просмотров
5 В 9 В 12 В 10 А ШИМ-регулятор скорости двигателя постоянного тока Модуль светодиодного диммера Регулируемый регулятор скорости Подпишитесь на оповещение о цене
- Код товара: 1180
Максимальное напряжение: 16 В
Минимальное напряжение: 5 В
Непрерывный ток: 10А
Кратковременный максимальный ток: 20 А (менее 10 секунд)
Режим управления скоростью: бесступенчатая регулировка скорости PWM, также может использоваться для регулировки света
Режим управления: потенциометр управления скоростью (нажатие по часовой стрелке открывает, продолжает вращение по часовой стрелке от 1% до 99% скорости)
Рабочий цикл: 0–99 % (положение 0 % — это состояние выключателя, когда потенциометр находится в крайнем левом положении).
При включении тока 0,002А (долгое время не нужно выключать регулятор тока нет).
Эффективность: максимальная эффективность достигает 98%.
Объем: длина 3 см (без потенциометра), ширина 2 см, высота 1,4 см
Оплата наложенным платежом доступна по всему Пакистану
Гарантия подлинности продукции
Защита платежа покупателя, политика возврата без вопросов
- Описание
Детали
ОПИСАНИЕ
DC 5-16V 10A РЕГУЛИРОВКА СКОРОСТИ ДВИГАТЕЛЯ БЕСПЛАВНЫЙ РЕГУЛЯТОР ШИМ РЕГУЛИРОВКА СКОРОСТИ ПЛАТА РЕГУЛИРОВАНИЯ СВЕТОДИОДОВ 10A МОДУЛЬ ПЕРЕКЛЮЧАТЕЛЯ ПОЛОС ВЫСОКОЙ ЛИНЕЙНОСТИ
- 100% новый и высококачественный ШИМ-регулятор постоянного тока
- Рабочее напряжение: 5–16 В пост. тока
- Выходной ток: от 0,01 до 10 А.
- Непрерывная мощность: макс. 160 Вт
- Диапазон скоростей: от нулевой до максимальной скорости двигателя
- Максимальный ток до 10А
- Материал: пластик, металл
- Размер (Д*Ш*В): 30 мм x 20 мм x 14 мм
ПАРАМЕТРЫ:
Максимальное напряжение: 16 В
Минимальное напряжение: 5 В
Непрерывный ток: 10 А
Кратковременный максимальный ток: 20 А (менее 10 секунд)
Режим управления скоростью: бесступенчатая ШИМ-регулировка скорости, также может использоваться для регулировки освещения
Режим управления: потенциометр управления скоростью ( при открытии по часовой стрелке, продолжайте вращать по часовой стрелке от 1% до 99% скорости)
Рабочий цикл: 0%-99% (положение 0% — это состояние выключателя, когда потенциометр находится крайне слева).
При включенном токе 0,002А (долгое время не надо выключать говернор нет тока).
Эффективность: максимальная эффективность достигает 98%.
Объем: длина 3 см (без потенциометра), ширина 2 см, высота 1,4 смОбратите внимание, что регулятор в основном используется для управления скоростью двигателя. источник питания, диапазон диммирования регулятора скорости от светодиода до светодиода, напрямую подключенного к источнику питания, полностью гаснет между диммированием, если светодиод напрямую подключен к источнику питания, который будет гореть через диммер, диммирование сгорает, что обычно требует серии токоограничивающий резистор, если вы не знаете, какое сопротивление, можете связаться со службой поддержки клиентов.
Области применения:
Регулятор скорости двигателя постоянного тока
Регулятор скорости двигателя вентилятора постоянного тока
Диммер постоянного тока для светодиодов
Регулируемый источник питания постоянного тока
Источник питания для регулятора постоянного тока
Регулятор скорости модуля диммера- отзыва
Люди, которые просматривали этот товар, также просматривали
850,00 пакистанских рупий
Нет в наличии
450,00 пакистанских рупий
Нет в наличии
590,00 пакистанских рупий
Нет в наличии
Обычная цена: 690,00 пакистанских рупий
Специальная цена 350,00 пакистанских рупий
Нет в наличии
Обычная цена: 580,00 пакистанских рупий
Специальная цена 520,00 пакистанских рупий
Обычная цена: 150,00 пакистанских рупий
Специальная цена 140,00 пакистанских рупий
Метки товара
Другие люди отметили этот товар этими метками:
- DC-DC (21)
Добавьте свои теги:
Используйте пробелы для разделения тегов.
