Шим регулятор мощности: Motor Control: ШИМ-регулятор 220 В

Простой ШИМ регулятор — Регуляторы мощности — Источники питания

Регулировать напряжение питания мощных потребителей удобно с помощью регуляторов с широтно-импульсной модуляцией. Преимущество таких регуляторов заключается в том, что выходной транзистор работает в ключевом режиме, а значить имеет два состояния — открытое или закрытое. Известно, что наибольший нагрев транзистора происходит в полуоткрытом состоянии, что приводит к необходимости устанавливать его на радиатор большой площади и спасать его от перегрева.

Предлагаю простую схему ШИМ регулятора. Питается устройство от источника постоянного напряжения 12В. При указанном экземпляре транзистора,  выдерживает ток до 10А.

Рассмотрим работу устройства: На транзисторах VT1 и VT2 собран мультивибратор с регулируемой скважностью импульсов. Частота следования импульсов около 7кГц. С коллектора транзистора VT2 импульсы поступают на ключевой транзистор VT3, который управляет нагрузкой. Скважность регулируется переменным резистором R4.

При крайнем левом положении движка этого резистора, см. верхнюю диаграмму, импульсы на выходе устройства узкие, что свидетельствует о минимальной выходной мощности регулятора. При крайнем правом положении, см. нижнюю диаграмму, импульсы широкие, регулятор работает на полную мощность.

Диаграмма работы ШИМ в КТ1

С помощью данного регулятора можно управлять бытовыми лампами накаливания на 12 В, двигателем постоянного тока с изолированным корпусом. В случае применения регулятора в автомобиле, где минус соединён с корпусом, подключение следует выполнять через p-n-p транзистор, как показано на рисунке.
Детали: В генераторе могут работать практически любые низкочастотные транзисторы, например КТ315, КТ3102. Ключевой транзистор IRF3205, IRF9530. Транзистор p-n-p П210 заменим на КТ825, при этом нагрузку можно подключать на ток до 20А!

Варианты включения ШИМ регулятора

И в заключении следует сказать, что данный регулятор работает в моей машине с двигателем обогрева салона уже более двух лет.

АРХИВ:Скачать

Регулятор отбора с декрементом ШИМ-2 для ректификационной колоны

Описание Регулятор отбора с декрементом ШИМ-2 для ректификационной колоны

Регулятор отбора ШИМ-2 предназначен для управления электромагнитным клапаном отбора продукта в ректификационных колоннах. Он представляет из себя интервальный таймер по принципу ШИМ, управляющий интенсивностью процесса отбора, со встроенными двумя терморегуляторами, которые позволяют автоматически запускать этот процесс или управлять другими устройствами.

Изначально была идея сделать простенький таймер, просто для регулировки уровня отбора. Но в процессе разработки к нему добавилось множество различных функций и надстроек, в результате чего получился очень многофункциональный прибор. ШИМ-2 может использоваться в самых разнообразных схемах отбора в частности и управления процессом ректификации в целом (по температуре, по давлению, по дельте температур, постоянный отбор, метод «старт-стопов», и т.

д.). Может использоваться в комплексе с другими устройствами, дополнять их, а может и полностью заменить всю систему автоматики ректификационной колонны или самогонного аппарата. Также, особенности прибора позволяют использовать его и в других совершенно разных тех процессах и задачах.

Таким образом, достаточно всего лишь одного прибора ШИМ-2 чтобы пробовать различные схемы автоматизации процессов перегонки и ректификации, а в свободное от этого время можно задействовать его в каких-нибудь других задачах в хозяйстве или производстве.

Функциональные возможности прибора ШИМ-2:

• Основная, базовая функция прибора — это циклический таймер (широтно-импульсный модулятор, ШИМ), то есть формирование коротких временных циклов РАБОТА-ПРОСТОЙ для управления внешним клапаном отбора (либо другим устройством). При этом общее время (ПЕРИОД) каждого такого цикла может быть от 0,1 секунды до 999 минут.
• Для оптимизации техпроцесса отбора возможно задействование функции ДЕКРЕМЕНТ — то есть с каждым следующим включением циклического таймера (запуском процесса отбора, или так называемым «старт-стопом») время работы уменьшается, а время простоя увеличивается.
• Помимо этого, прибор ШИМ-2 может самостоятельно формировать «старт-стопы», то есть управлять моментом включения отбора с помощью встроенного терморегулятора.
• Разрешение на «старт» отбора может подаваться как от одного термодатчика, так и «по дельте», то есть по разнице температур между двумя датчиками. То есть, логика прибора позволяет вести отбор только тогда, когда температуры в верхней и нижней части колонны равны или максимально близки.
• Кроме того, в ШИМ-контроллере ШИМ-2 можно использовать дополнительный независимый терморегулятор — например, для управления нагревательным ТЭНом, или регулятором мощности ТЭНа; для включения охлаждения; для штатной или аварийной остановки техпроцесса, и т.д.
• При специфическом подключении прибора, его можно использовать в качестве простого ШИМ-регулятора мощности ТЭНа, с контролем поддерживаемой температуры или без. Иными словами, как терморегулятор с плавной регулировкой мощности нагрева.
• Широкая универсальность применения прибора благодаря калибровке датчиков, настройкам гистерезиса, изменению логики работы нагрев/охлаждение, изменению единицы времени от 0,1 секунды до 1 минуты, синхронизации (дублированию) работы релейного и симисторного выхода.

При всех своих возможностях, прибор ШИМ-2 получился очень недорогим. Мы решили выпускать его в двух размерах — ШИМ-2 и ШИМ-2-мини. По аналогии с регуляторами мощности РМ-2 и РМ-2-мини, модификации ничем не отличаются функционально, а только размерами.

Новый ШИМ-2 обязательно понравится самогонщикам и ректификаторам, и наверняка найдет еще более широкое применение в бытовых или производственных задачах.

Обратите внимание, что температурные датчики DS18B20 в комплект не входят, а при необходимости приобретаются отдельно.

Схемы подключения ШИМ управления:







регулятор оборотов с поддержанием мощности

Здравствуйте дорогие мои посетители. Хочу сегодня продолжить тему о коллекторных электродвигателях, а именно как подключить двигатель от стиральной машины с помощью платы регулирования оборотов с поддержкой мощности. Как вы, видели, я затрагивал уже эту тему. Снимал по этому поводу видео «Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат». Это видео стало очень популярным на моём канале, зрители оставили множество разных комментариев по этой теме. Также я там выложил источник, где я взял схему регулятора оборотов с поддержкой мощности коллекторных электродвигателей. И как мне показалось на тот момент, что человек скачает себе этот файл и соберет себе такую же схему как у меня, и будет её использовать. Но нет, оказалось не все так просто как мне этого хотелось, посыпалась, куча вопросов от людей не только гуманитариев, но и совсем не плохих радиолюбителей. Были даже предложения о покупке плат регулирования оборотов.

Что бы сразу ответить на многие вопросы, Вам, мои дорогие читатели, и появилась эта статья.

 Занимаюсь я ремонтом электроинструмента в частности перемоткой электродвигателей. И во время ремонта качественного электроинструмента замечал там «Константную электронику»,  которая при снижении оборотов на электроинструменте поддерживала мощность электродвигателя. Меня это очень заинтересовало, начал пробовать различные простые регуляторы оборотов, регуляторы оборотов с обратной связью по току, в общем, кучу разных штуковин. Пока не наткнулся на сайт «chipmaker.ru» где пользователь  «Bogdan» выложил «схему управления коллекторным двигателем на TDA1085». Собственно говоря, вот эта ссылка: http://www.chipmaker.ru/files/file/1490/ . После того как Вы перешли, жмем на кнопку «Загрузить»

В следующем окне обратно жмем «Загрузить»

У нас скачивается архив, разархивировав который, видим в нем несколько файлов (два варианта схем для управления двигателями постоянного и переменного тока с монтажными платами), нам для двигателя переменного тока нужны PSD файлы с пометкой «АС»

Распечатав  их (принципиальная, монтажная и печатная плата), я отнес их своему очень хорошему товарищу Игорю , который мне спая регулятор оборотов с поддержкой мощности (сам я, к сожалению, не люблю работу с паяльником). Я испытал регулятор оборотов электроинструмента на TDA1085 на своей «болгарке». К счастью мой товарищ оказался хорошим радиолюбителем и нашел некоторые неточности в этих схемах и исправил их.



 Я не могу вам сейчас сказать что этот регулятор оборотов коллекторных электродвигателей панацея, возможно, есть что-то и лучше я не знаю. Как поведет она себя на высоких или даже средних оборотах, честно сказать я не знаю( здесь уже можно посмотреть тест этой платы в разных режимах). Эта схема отлично ведет себя на низких оборотах, и вот уже целый год  отлично себя показывает на Самодельном лобзиковом станке , приводом там служит та самая «болгарка»  на которой я испытывал регулятор оборотов.

Если Вы уже собрались делать себе регулятор оборотов, давайте немного разберем его:

К клеммам «Фаза и Ноль» подключаем напряжение 220 Вольт (фазировка не влияет на работу схемы), светодиод «HL» служит нам индикатором питания платы регулятора оборотов, к клеммам « М1» подключаем наш электродвигатель, «таходатчик» который выдает постоянный ток подключаем к «Х3» а если же у вас он выдает переменный ток или импульсы, то к «Х2» (Как сделать таходатчик). К контактам «Х4» можно подключить тумблер (выключатель) который будет отключать наш двигатель, его ставить не обязательно, можно также отключать двигатель с помощью  регулятора оборотов «R1» который подключается к контактам «Х1». У Bogdana  на этой схеме не был указан конденсатор «С 100µF х25V» хотя он присутствует на монтажной плате (забыл указать). Также у него в схеме находится очень мощный симистор «ВТА41 800V» который подходит для управления мощными коллекторными электродвигателями, а для нас подойдет совсем другой на 10…16 Ампер (по цене будет на много дешевле). Симистор должен обязательно быть  с радиатором (вся эта схема построена  для управления этим симистором, который в свою очередь управляет непосредственно нашим электродвигателем). Ниже симистора на схеме указаны два мощных сопротивления «R31» и «R33» рассчитанные на 0,1 Ом и мощностью 5 Ватт каждый. Под каждые электродвигатель нужно индивидуально настраивать плату регулятора оборотов (как это сделать). Регулируется схема с помощью подстрочных сопротивлений «R3» и «R21». Построечный резистор «R3» регулирует плавность пуска двигателя, а «R21» служит для быстроты реагирования на нагрузку электродвигателя (в зависимости отнего схема будет реагировать плавно или резко на нагрузку).

 Для лучшего удобства я подготовил Вам список всех деталей, которые применяются в этом регуляторе оборотов с поддержкой мощности («+» обозначены полярные конденсаторы):

20кОм	Пременное         1шт
20кОм	Подстроечное   1шт	R3
1,2кОм    0,25-0,125W	3шт	R4;5;9
160кОм     0,25-0,125W	2шт	R6;8
24 Ом     0,25-0,125W	1шт	R7
1м      0,25-0,125W	1шт	R10
120кОм       0,25-0,125W	1шт	R11
47кОм       0,25-0,125W	1шт	R12
470кОм      0,25-0,125W	1шт	R13
220кОм      0,25-0,125W	1шт	R14
51 Ом       0,25-0,125W	4шт	R15;19;25;30
2,2кОм     0,25-0,125W	2шт	R16;22
68кОм      0,25-0,125W	1шт	R17
820 Ом     0,25-0,125W	1шт	R18
2,7кОм      0,25-0,125W	1шт	R20
10кОм	Подстроечное  1шт	R21
390кОм       0,25-0,125W	4шт	R23;24;28;29
	1шт	R26
	1шт	R27
	1шт	32
	2шт	R31;33
	1шт	R34
	1шт	35
	3шт	С1;5;неуказанный
	3шт	C2;8;9
	3шт	С3;4;7
820р	1шт	С6
	1шт	С10
	1шт	С11
	1шт	С12
	1шт	С13
	1шт	С14
	1шт	С15
	1шт    Микросхема	МС1
ВТА41   800V  (не обязат)	1шт    Семистор	Т1
	1шт   стабилитрон
	1шт   стабилитрон
	1шт диод
	1шт    предохранитель	FU1
На  3В	1шт     светодиод

Изначально автор Bogdan на монтажной плате регулятора оборотов не указал буквенные обозначения всех деталей, но благодаря моему товарищу (огромное ему спасибо) он расставил все обозначения и исправил все неточности которые были у Bogdanа

ВНИМАНИЕ!!! В расположении деталей ОШИБКА! Сопротивление R21 обозначено как R27. Будьте внимательны!

Ссылки для скачивания:

ОЧЕНЬ интересные видео по теме!!!

Агрессивные тесты.

Добавлено Анатолием:

Я думаю Александр не обидится если я в его теме выскажу несколько своих соображений.
Собрал уже не одну плату и могу сказать со сто процентной уверенностью. Если у кого то что то не работает, то проверяйте качество изготовления платы, качество и правильность монтажа, исправность элементов и двигателя. Все причины не работы (некорректной работы) кроются только в этом. Печатки и схемы выложенные в нете рабочие. Сам недавно столкнулся с подобным, две разные платы, а проявление неисправности одно и тоже. При включении и добавлении оборотов двигатель раскручивается рывками было ощущение как будто семистор работает на одном полупериоде. Оказалось на одной плате при травлении исчезла дорожка к конденсатору С10 на 47,0х16V, во втором случае этот же конденсатор был высохший.
Попутно убедился, что если уменьшить С11 идущий на 14 ногу микросхемы до 22Н, то двигатель стартует, набирает максимальные обороты и обороты не регулируются. Поэтому с ним тоже нельзя ошибаться 47Н и точка.
Теперь по поводу замеров напряжения.
Я собираю платы с отдельным блоком питания, поэтому промеры даю для этого случая.
Исходные условия, к плате подключен двигатель с таходатчиком, регулятор оборотов в нулевом положении (минимум до конца), блок питания в розетку включён, 220В на плату не подаётся.
1-0,17В
2-0,17В
3-2,63В
4-0
5-0
6-2,4В
7-0,05В
8-0
9-14,65В
10-13,7В
11-12,83В
12-0,55В
13-0
14-11,34В
15-0,03В
16-0,03В

Условия те-же, но подключено 220В и регулятор стоит на небольших оборотах. Двигатель медленно вращается.
1-0,25В
2-0,3В
3-2,62В
4-0,55В
5-0,55В
6-2,4В
7-1,14В
8-0
9-14,2В
10-14,2В
11- не измеряется.
12-0,74В
13-0,69В
14-4,8В при касании щупом двигатель ускоряется.
15-0,73В
16-0,58В
Отличия могут быть но не очень большие. Напряжение на ноге 3 устанавливается регулятором R21.
Кроме этого советовал бы увеличить резистор R9 вместо 1,2 кОм ставить 20кОм. Этим уменьшается напряжение с таходатчика. И R17 вместо 68кОм ставить 27кОм. Ну и диод для защиты микросхемы само собой.

Пару слов по немецкой схеме. При правильной сборке, правильно выполненной печатке и исправных деталях всё работает без вопросов. Рекомендовал бы такую последовательность действий. Собрали плату, проверили сборку, микросхему не ставим. В панельку микросхемы подключаем на ноги 8-9 резистор 1,6кОм 1Вт, подключаем питание 220В, двигатель и таходатчик не подключен (это не принципиально), и меряем напряжение на подключённом резисторе. Должно быть 15-17В. Ставим микросхему, подключаем мотор и таходатчик и наслаждаемся работой. В немецкую схему советую внести следующее изменение. На регуляторе частоты вращения, на центральном отводе, запаять резистор 1,2кОм и второй конец этого резистора на клемму Х2-2, по семе. Боковую ногу регулятора которая раньше шла на центральный отвод, подключаем на корпус. Что это даёт. Раньше, при выведенном в ноль регуляторе, двигатель продолжал вращаться, теперь стоит как ему и положено. А методика настройки простая. Регулятор на ноль, включили, добавили немного оборотов, крутим Р1 пока обороты не станут красивыми на слух и визуально, обороты на максимум, крутим ограничение максимальных оборотов Р3, наслаждаемся своим мастерством.

Схема включения NE555 и простой ШИМ регулятор на чипе 555

В этой инструкции я покажу, как создать простой ШИМ регулятор (широтно-импульсную модуляцию) из чипа 555, таймера и некоторых других компонентов. Всё очень просто, и схема включения NE555 хорошо работает для контроля светодиодов, лампочек, сервомоторов или двигателей постоянного тока.

Мой ШИМ регулятор на 555 может лишь изменять коэффициент заполнения с 10% до 90%.

Шаг 1: Что такое ШИМ

Широтно-импульсная модуляция (ШИМ) сигнала или источника питания включает в себя модуляцию его рабочего цикла, чтобы либо передавать информацию по каналу связи, либо управлять посылаемой мощностью. Самый простой способ генерации сигнала ШИМ требует только пилообразного или треугольного сигнала (легко генерируемого с использованием простого осциллятора) и компаратора.

Когда значение опорного сигнала (зеленый синусоидальной волны на рисунке 2) больше, чем сигнал модуляции (синий), ШИМ сигнал (пурпурный) находится в высоком состоянии, в противном случае она находится в низком состоянии. Но в моем ШИМ я не буду использовать компаратор.

Шаг 2: Типы ШИМ

Существует три типа ШИМ:

1. Центр пульсации может быть зафиксирован в середине временного окна, и оба края импульса перемещаются для сжатия или расширения ширины.
2. Передняя кромка пульсации может удерживаться у передней кромки временного окна, а хвостовая кромка будет модулироваться.
3. Хвостовая кромка пульсации может быть зафиксирована, а передняя кромка будет модулироваться.

Три типа сигналов ШИМ (синий): модуляция передней кромки (верхняя строка), модуляция задней кромки (средняя строка) и пульсация в середине (обе кромки модулируются, нижняя строка). Зеленые линии — это пилообразные сигналы, используемые для генерации сигналов ШИМ с использованием метода пересечения.

Шаг 3: Как нам поможет ШИМ?

Питание:
Шим может использоваться для уменьшения общего количества энергии, подаваемой на LOAD, без потерь, обычно возникающих при ограничении источника питания резистивным средством. Это связано с тем, что средняя подаваемая мощность пропорциональна циклу модуляции.

При достаточно высокой скорости модуляции пассивные электронные фильтры могут использоваться для сглаживания последовательности импульсов и восстановления среднего аналогового сигнала.

Высокочастотные системы управления мощностью при помощи ШИМ легко реализуются с использованием полупроводниковых переключателей. Дискретные состояния включения/выключения модуляции используются для управления состоянием переключателя (переключателей), которые соответственно управляют напряжением. Основным преимуществом этой системы является то, что переключатели либо выключены и не имеют ток, либо включены и (в идеале) не имеют потерь напряжения вокруг них. Произведение тока и напряжение в любое заданное время определяет мощноость, рассеиваемую переключателем, таким образом (в идеале), мощность вообще не рассеивается.

На самом деле, полупроводниковые переключатели не являются идеальными, но на них все же возможно построить контроллеры высокой эффективности.

ШИМ также часто используется для управления подачи электроэнергии на другое устройство, например, при управлении скоростью электродвигателей, регулирования громкости аудиоусилителей класса D или регулировании яркости источников света и многих других приложений силовой электроники. Например, световые диммеры для домашнего использования используют определенный тип управления ШИМ.

Домашние световые диммеры обычно включают в себя электронные схемы, которые подавляют ток в определенных частях каждого цикла напряжения сети переменного тока. Регулировка яркости света, испускаемого источником света, — это просто вопрос настройки напряжения (или фазы) в цикле переменного тока, в котором диммер начинает подавать электрический ток на источник света (например, с помощью электронного переключателя, такого как симистор ). В этом случае рабочий цикл ШИМ определяется частотой сетевого напряжения (50 Гц или 60 Гц в зависимости от страны). Эти довольно простые типы диммеров могут эффективно использоваться с инертными (или относительно медленно реагирующими) источниками света, такими как лампы накаливания, например, для которых дополнительная модуляция в подаваемой электрической энергии, вызванная диммером, вызывает лишь незначительные дополнительные колебания в испускаемый свет.

Однако некоторые другие источники света, такие как светодиоды, очень быстро включаются и выключаются и, по-видимому, мерцают, если они поставляются с низким напряжением. Воспроизводимые эффекты мерцания от таких источников быстрого реагирования могут быть уменьшены за счет увеличения частоты ШИМ. Если флуктуации света достаточно быстры, зрительная система человека больше не может их фиксировать, и глаз воспринимает среднюю интенсивность времени без мерцания (см. Порог слияния фликкера).

Регулирование напряжения:
ШИМ также используется в эффективных регуляторах напряжения. Путем переключения напряжения на нагрузку с соответствующим рабочим циклом выход будет приближать напряжение на желаемом уровне. Шум переключения обычно фильтруется индуктором и конденсатором.

Один метод измеряет выходное напряжение. Когда он ниже желаемого напряжения, он включает переключатель. Когда выходное напряжение выше желаемого напряжения, оно отключает переключатель.

Регуляторы частоты вращения вентиляторов для компьютеров обычно используют ШИМ, так как она намного эффективнее по сравнению с потенциометром.

ШИМ иногда используется в синтезе звука, в частности в субтрактивном синтезе, поскольку она дает звуковой эффект, подобный хору или слегка расстроенным осцилляторам, которые играют вместе. (На самом деле PWM эквивалентна разности двух пилообразных волн.) Отношение между высоким и низким уровнем обычно модулируется низкочастотным генератором или LFO.

Популярным стал новый класс аудиоусилителей, основанный на принципе ШИМ. Называемые «усилители класса D», эти усилители создают эквивалент ШИМ аналогового входного сигнала, который подается на громкоговоритель через подходящую фильтрующую сеть для блокировки несущей и восстановления исходного аудиосигнала. Эти усилители характеризуются очень хорошими показателями эффективности (около 90%) и компактными размерами / малым весом для больших выходных мощностей.

Исторически сложилось, что грубая форма ШИМ используется для воспроизведения цифрового звука PCM на динамике ПК, который способен воспроизводить только два уровня звука. Тщательно определяя длительность импульсов и полагаясь на физические свойства фильтрации динамика (ограниченный частотный отклик, самоиндуктивность и т. д.), можно получить приблизительное воспроизведение образцов моно PCM, хотя и при очень низком качестве, и с очень разными результатами между реализациями.

В более поздние времена был введен метод цифрового кодирования прямого потока Digital Stream, который использует обобщенную форму широтно-импульсной модуляции, называемую модуляцией плотности импульса, при достаточно высокой частоте дискретизации (как правило, порядка МГц) для покрытия всех акустических частот с достаточной точностью. Этот метод используется в формате SACD, а воспроизведение кодированного аудиосигнала по существу аналогично методу, используемому в усилителях класса D.

Динамик: Используя ШИМ, можно модулировать дугу (плазму), и если она находится в диапазоне слуха, ее можно использовать в качестве динамика. Такой динамик используется в звуковой системе Hi-Fi в качестве высокочастотного динамика.

Круто, не так ли?

Шаг 4: Необходимые компоненты

Это простая схема с одним чипом, поэтому вам не понадобится много компонентов

• NE555, LM555 или 7555 (cmos)
• Рекомендую использовать два диода 1n4148, но подойдут и диоды серии 1n40xx
• Потенциометр 100К
• Зеленый конденсатор 100nf
• Керамический конденсатор 220pf
• Печатная плата
• Полупроводниковый транзистор

Шаг 5: Построение устройства

Просто следуйте диаграмме и поместите все детали на макет. Проверьте дважды расположение каждого компонента перед тем, как включить устройство. Если вы хотите эффективно управлять и контролировать яркость источника света или двигатель, вы можете поставить на его выход только силовой транзистор, но если вы хотите лишь управлять источником света или двигателем, тогда рекомендуется поставить ёмкий конденсатор, например, 2200uf. Если поставить этот конденсатор и включить мотор на нагрузке в 40%, то двигатель будет на 60% эффективнее на той же скорости и крутящем моменте.

Здесь есть два видео, на которых показано, как работает моя ШИМ. На первом вы можете видеть, что вентилятор начинает вращаться на 90% рабочем цикле. На втором вы можете видеть, что светодиоды мигают, а вентилятор работает на 80%.

Файлы
Обзоры на регулятор мощности pwm

— интернет-магазины и отзывы на регулятор мощности pwm на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для регулятора мощности pwm. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший ШИМ-регулятор мощности вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой регулятор мощности pwm на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ШИМ-регуляторе и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести pwm power Regulator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

ШИМ-регулятор мощности по лучшей цене — Отличные предложения на ШИМ-регулятор мощности от глобальных продавцов ШИМ-регуляторов мощности

Отличные новости !!! Вы находитесь в нужном месте, чтобы приобрести ШИМ-регулятор мощности.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот ШИМ-регулятор высшего класса должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ШИМ-регулятор мощности на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в силовом ШИМ-регуляторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести power pwm Regator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

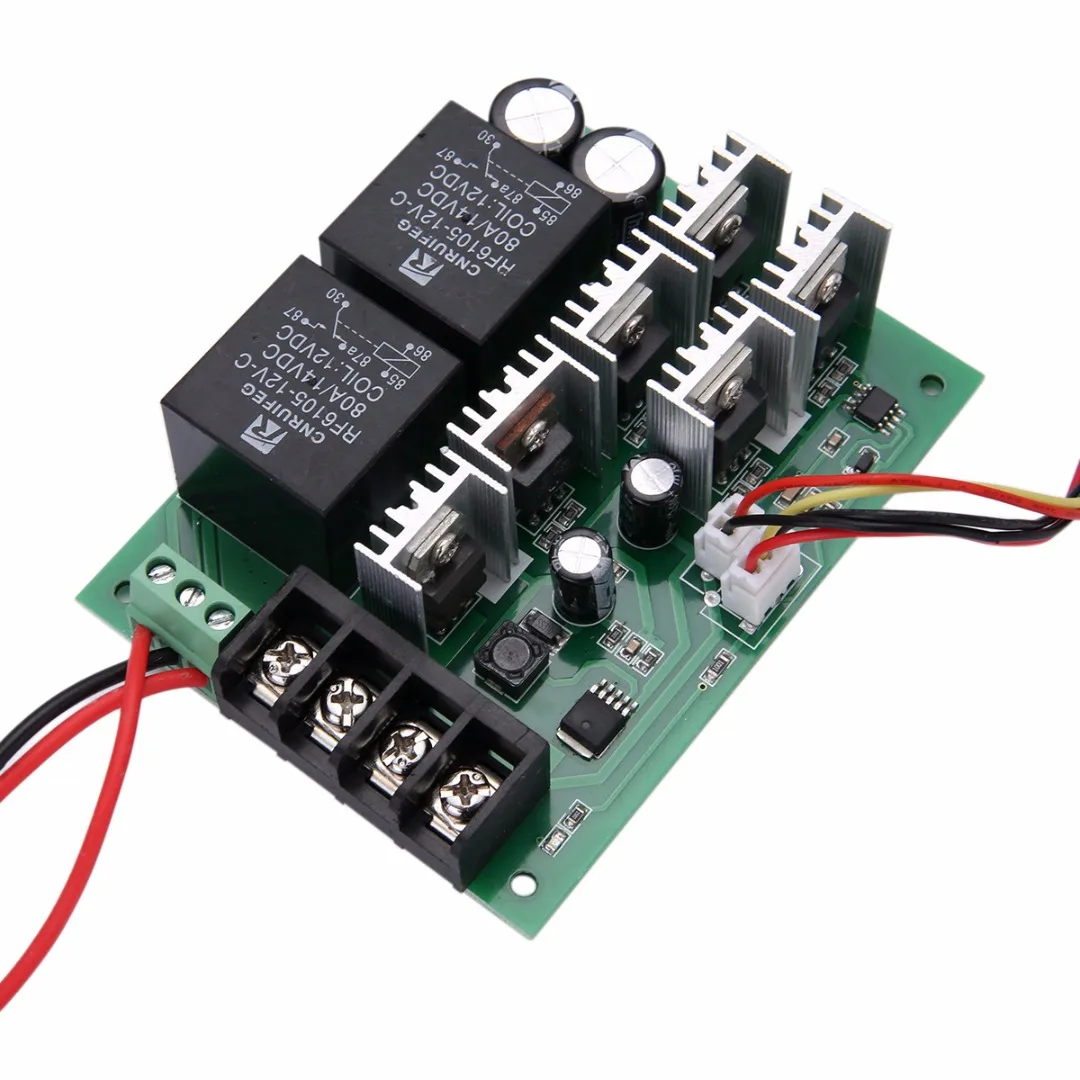

Dc6v-60v 30a ШИМ регулятор скорости двигателя контроллер мощности светодиодный цифровой дисплей ШИМ регулятор скорости Продажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

• Вы оформляете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до пункта назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим на ваш мобильный телефон код подтверждения, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Введение в широтно-импульсную модуляцию, управление скоростью и приложения

Использование ШИМ в качестве метода переключения

Широтно-импульсная модуляция (ШИМ) — это широко используемый метод для общего управления мощностью постоянного тока на электрическое устройство, реализованный на практике с помощью современной электронной энергетики переключатели. Однако он также находит свое место в прерывателях переменного тока. Среднее значение тока, подаваемого на нагрузку, регулируется положением переключателя и продолжительностью его состояния.Если период включения переключателя больше по сравнению с периодом выключения, нагрузка получает сравнительно более высокую мощность. Таким образом, частота переключения ШИМ должна быть выше.

Обычно переключение должно производиться несколько раз в минуту в электрической плите, 120 Гц в диммере лампы, от нескольких килогерц (кГц) до десятков кГц для моторного привода. Частота коммутации усилителей звука и компьютерных блоков питания составляет от десяти до сотен кГц. Отношение времени включения к периоду времени импульса известно как рабочий цикл.Если рабочий цикл низкий, это означает низкую мощность.

Потери мощности в коммутационном устройстве очень малы из-за почти ничтожного количества тока, протекающего в выключенном состоянии устройства, и незначительного падения напряжения в выключенном состоянии. Цифровое управление также использует метод ШИМ. ШИМ также использовался в некоторых системах связи, где его рабочий цикл использовался для передачи информации по каналу связи.

ШИМ можно использовать для регулировки общего количества мощности, подаваемой на нагрузку, без потерь, обычно возникающих, когда передача мощности ограничивается резистивными средствами.Недостатками являются пульсации, определяемые рабочим циклом, частотой переключения и свойствами нагрузки. При достаточно высокой частоте переключения и, при необходимости, использовании дополнительных пассивных электронных фильтров последовательность импульсов может быть сглажена и восстановлена ​​средняя аналоговая форма волны. Системы управления с высокочастотной ШИМ могут быть легко реализованы с помощью полупроводниковых переключателей.

Как уже было сказано выше, переключатель почти не рассеивает мощность ни в состоянии, ни в выключенном состоянии. Однако во время переходов между включенным и выключенным состояниями как напряжение, так и ток не равны нулю, и, таким образом, значительная мощность рассеивается в переключателях.К счастью, изменение состояния между полностью включенным и полностью выключенным происходит довольно быстро (обычно менее 100 наносекунд) по сравнению с типичным временем включения или выключения, поэтому средняя рассеиваемая мощность довольно низка по сравнению с мощностью, подаваемой даже при высоких частотах переключения. используются.

Использование ШИМ для подачи питания постоянного тока на нагрузку

Большая часть промышленных процессов требует выполнения определенных параметров, касающихся скорости привода. Системы электропривода, используемые во многих промышленных приложениях, требуют более высокой производительности, надежности, регулируемой скорости из-за простоты управления.Контроль скорости двигателя постоянного тока важен в приложениях, где точность и защита имеют решающее значение. Назначение регулятора скорости двигателя состоит в том, чтобы принять сигнал, представляющий требуемую скорость, и привести двигатель в движение с этой скоростью.

Широтно-импульсная модуляция (ШИМ) применительно к управлению двигателем — это способ передачи энергии посредством последовательности импульсов, а не непрерывно меняющегося (аналогового) сигнала. Увеличивая или уменьшая ширину импульса, контроллер регулирует поток энергии на вал двигателя.собственная индуктивность двигателя действует как фильтр, хранение энергии в течение цикла «ON», выпуская его со скоростью, соответствующей сигнал входного сигнала или эталонным. Другими словами, энергия поступает в нагрузку не столько переключения частоты, но на опорной частоте.

Схема используется для управления скоростью двигателя постоянного тока с помощью метода ШИМ. Серийный контроллер двигателя постоянного тока с регулируемой скоростью 12 В использует микросхему таймера 555 в качестве генератора импульсов ШИМ для регулирования скорости двигателя 12 В постоянного тока. IC 555 — это популярный чип таймера, используемый для создания схем таймера.Он был представлен в 1972 году компанией Signetics. Он называется 555, потому что внутри находятся три резистора по 5 кОм. ИС состоит из двух компараторов, цепи резисторов, триггера и выходного каскада. Он работает в 3 основных режимах — Астабильный, Моностабильный (где он действует как генератор однократных импульсов и Бистабильный режим. То есть, когда он запускается; выходной сигнал становится высоким в течение периода, зависящего от значений резистора синхронизации и конденсатора. В нестабильном режиме (AMV) ИС работает как автономный мультивибратор.Выходной сигнал постоянно меняется на высокий и низкий, давая пульсирующий выходной сигнал в качестве генератора. В бистабильном режиме, также известном как триггер Шмитта, ИС работает как триггер с высоким или низким выходом на каждом триггере и сбросе.

В этой схеме используется МОП-транзистор IRF540. Это усовершенствованный N-канальный МОП-транзистор. Это усовершенствованный силовой полевой МОП-транзистор, разработанный, испытанный и гарантированно выдерживающий определенный уровень энергии в лавинном режиме пробоя. Эти силовые полевые МОП-транзисторы предназначены для таких приложений, как импульсные регуляторы, переключающие преобразователи, драйверы двигателей, драйверы реле и драйверы для мощных биполярных переключающих транзисторов, требующих высокой скорости и низкой мощности управления затвором.Эти типы могут управляться напрямую от интегральных схем. Рабочее напряжение этой цепи можно отрегулировать в соответствии с потребностями управляемого двигателя постоянного тока. Эта схема может работать от 5-18 В постоянного тока.

Вышеупомянутая схема, то есть управление скоростью двигателя постоянного тока с помощью метода ШИМ, изменяет рабочий цикл, который, в свою очередь, управляет скоростью двигателя. IC 555 подключен в нестабильном режиме к автономному мультивибратору. Схема состоит из потенциометра и двух диодов, которые используются для изменения рабочего цикла и поддержания постоянной частоты.При изменении сопротивления переменного резистора или потенциометра рабочий цикл импульсов, подаваемых на полевой МОП-транзистор, изменяется, и, соответственно, изменяется мощность постоянного тока на двигатель, и, таким образом, его скорость увеличивается с увеличением рабочего цикла.

Использование ШИМ для подачи питания переменного тока на нагрузку

Современные полупроводниковые переключатели, такие как полевые МОП-транзисторы или биполярные транзисторы с изолированным затвором (IGBT), являются идеальными компонентами. Таким образом могут быть созданы контроллеры с высокой эффективностью. Обычно преобразователи частоты, используемые для управления двигателями переменного тока, имеют КПД выше 98%.Импульсные источники питания имеют более низкий КПД из-за низкого уровня выходного напряжения (часто требуется даже менее 2 В для микропроцессоров), но все же можно достичь КПД более 70-80%.

Этот вид управления переменным током является известным по мощности методом отложенного угла зажигания. Он дешевле и генерирует много электрических шумов и гармоник по сравнению с реальным ШИМ-управлением, которое создает незначительный шум.

Во многих приложениях, таких как промышленное отопление, управление освещением, асинхронные двигатели с плавным пуском и регуляторы скорости для вентиляторов и насосов, требуется переменное напряжение переменного тока от постоянного источника переменного тока.Для этих требований широко используется регулировка фазового угла регуляторов. Он предлагает некоторые преимущества, такие как простота и возможность экономичного управления большим количеством энергии. Однако запаздывающий угол зажигания вызывает прерывистость и обилие гармоник в токе нагрузки, а на стороне переменного тока возникает запаздывающий коэффициент мощности при увеличении угла зажигания.

Эти проблемы можно решить, используя прерыватель переменного тока с ШИМ. Этот прерыватель переменного тока с ШИМ имеет несколько преимуществ, таких как синусоидальный входной ток с коэффициентом мощности, близким к единице.Однако, чтобы уменьшить размер фильтра и улучшить качество выходного регулятора, следует увеличить частоту переключения. Это вызывает большие потери при переключении. Другой проблемой является коммутация переключающего переключателя S1 с переключателем свободного хода S2. Это вызывает всплеск тока, если оба переключателя включены одновременно (короткое замыкание), и всплеск напряжения, если оба переключателя выключены (нет свободного пути). Чтобы избежать этих проблем, использовался демпфер RC. Однако это увеличивает потери мощности в цепи и является сложным, дорогим, громоздким и неэффективным для приложений с большой мощностью.Предлагается прерыватель переменного тока с переключением напряжения нулевого тока (ZCS-ZVS). Его регулятор выходного напряжения должен изменять время выключения, контролируемое ШИМ-сигналом. Таким образом, необходимо использовать управление частотой для достижения мягкого переключения, а в общих системах управления используются методы ШИМ, определяющие время включения. Этот метод имеет такие преимущества, как простое управление с сигма-дельта-модуляцией и постоянный входной ток. Ниже представлены особенности предлагаемой схемы и схемы с прерыванием ШИМ.

Подходит ли частота ШИМ для управления двигателем?
