Шина пин: Шина соединительная типа PIN (штырь) трехфазная 63А (1м) (YNS21-3-063) IEK купить цена

Содержание

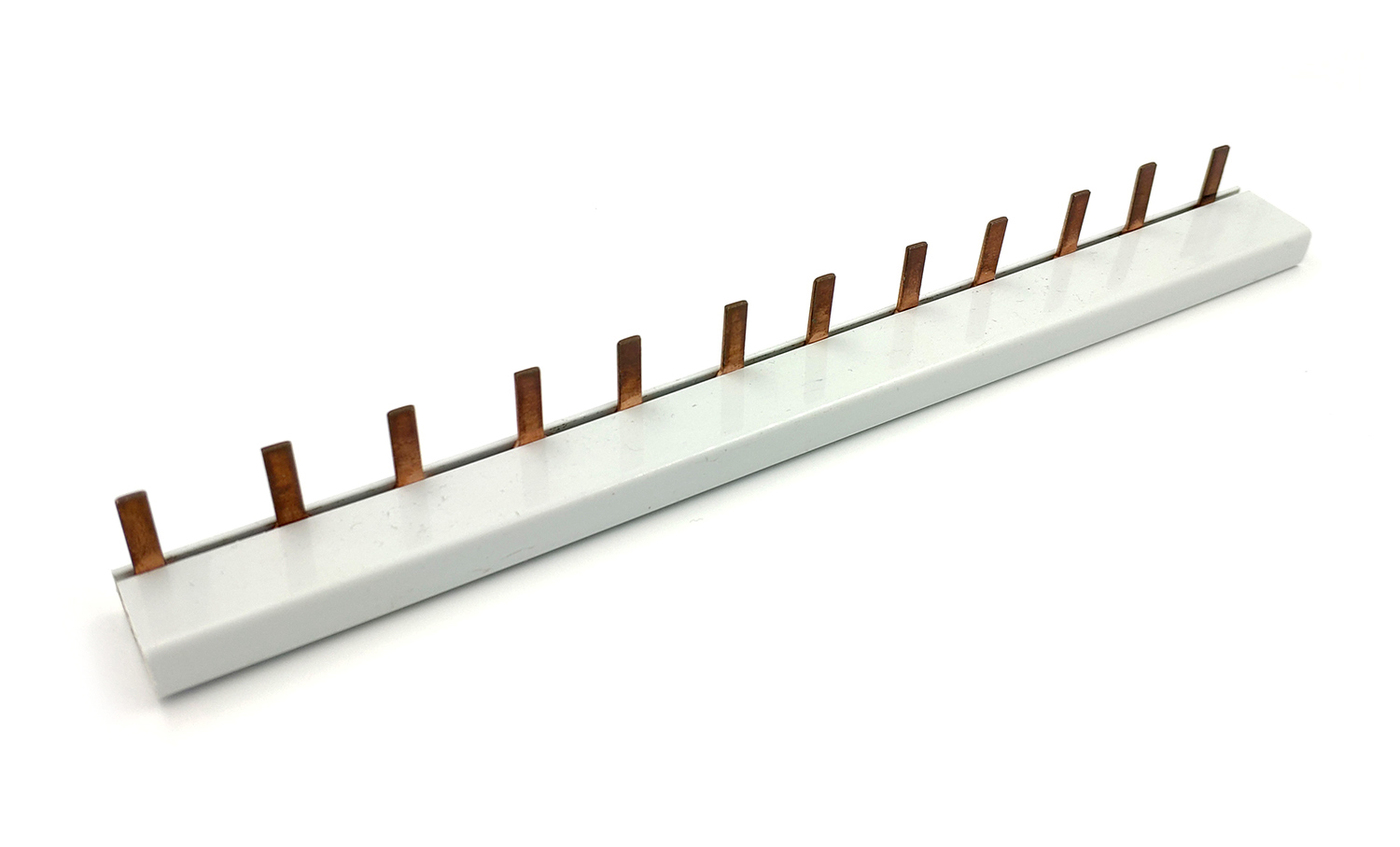

Шина соединительная типа PIN (штырь) 3Р 63А (дл.1м)

Технические характеристики Шины соединительной типа PIN (штырь) 3Р 63А (дл.1м) ИЭК YNS21-3-063

Максимальное количество подключаемых устройств: 54.
Размеры поля или шага: 18 мм.
Длина: 1000 мм.
Номин продолжительный ток Iu: 63 А.
Тип подключения: Штырь.
Номин импульсное напряжение: 4 кВ.
Номин кратковременно выдерживаемый ток Icw: 12 кА.
Материал: Медь.
Ширина: 14.0 мм.
Общ количество полюсов: 3.
Номин напряжение: 230/400 В.
Вес: 0,6 кг.
Температура эксплуатации: от -45 до +40 °C.
Номин напряжение изоляции Ui: 600 В.
Гарантийный срок, Лет: не менее 15

  • Цвет Серый
  • Ширина 0.03 м.
  • Высота 0.00084 м.
  • Глубина 0.997 м.
  • Количество полюсов 3
  • Тип электрического подключения Штырь (Pin)
  • Номин. продолжительный ток Iu 63 А
  • Размер шага 18 мм
  • Номин. импульсное напряжение 4 кВ
  • Вес 0.4421 кг.
  • Количество фаз 3
  • Поперечное сечение 182 кв.мм
  • Номин. кратковременно выдерживаемый ток Icw 12 кА
  • Диапазон рабочих температур от -45 до +40
  • Тип изделия Принадлежности для распределительных шкафов
  • Материал изделия Латунь
  • Количество контактов 54
  • Исполнение электрического соединения Штырь
  • Максимальное номинальное рабочее напряжение Ue 380 В

Сертификаты товара

  • Сертификат EAC
  • Сертификат EAC

IEK PIN Шина соединительная (штырь) 54контакта, шаг 18мм, 3P 100(125)A, 1000мм YNS21-3-100

Бренд: IEK

Категория оборудования: Шины соединительные PIN ("штырь")

Длина, мм: 1000

Тип изделия: Шина соединительная

Номинальный ток, А: 100(125)

Количество фаз: 3

Тип исполнения: PIN

Базовая единица: шт

Ширина, мм: 17,4

Высота, мм: 37,5

Максимальное количество присоединяемых аппаратов: 54

Кратность отгрузки товара: 1

Количество полюсов: 3P

Кол-во фаз: 3

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 "Об утверждении правил продажи отдельных видов товаров перечня товаров", товар обмену и возврату не подлежит. Товары находящиеся в статусе "Под заказ" требуют 100% предоплаты в любом пункте выдачи товаров.


Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается


Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус.ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус.ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.


Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа

и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др.)

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Типы, назначение и функционирование шин

Подробности
Родительская категория: Системные платы
Категория: Типы, назначение и функционирование шин

Основой системной платы являются различные шины, служащие для передачи сигналов компонентам системы. Шина (bus) представляет собой общий канал связи, используемый в компьютере и позволяющий соединить два и более системных компонента.

Существует определенная иерархия шин ПК, которая выражается в том, что каждая более медленная шина соединена с более быстрой. Современные компьютерные системы включают в себя три, четыре или более шин. Каждое системное устройство соединено с какой-либо шиной, причем определенные устройства (чаще всего это наборы микросхем) играют роль моста между шинами.

  • Шина процессора. Эта высокоскоростная шина является ядром набора микросхем и системной платы. Она используется в основном процессором для передачи данных между кэш-памятью или основной памятью и северным мостом набора микросхем. В системах на базе процессоров Pentium эта шина работает на частоте 66, 100, 133, 200, 266, 400, 533, 800 или 1066 МГц и имеет ширину 64 разряда (8 байт).
  • Шина AGP. Эта 32-разрядная шина работает на частоте 66 (AGP 1х), 133 (AGP 2х), 266 (AGP 4х) или 533 МГц (AGP 8x), обеспечивает пропускную способность до 2133 Мбайт/с и предназначается для подключения видеоадаптера. Она соединена с северным мостом или контроллером памяти (MCH) набора микросхем системной логики.
  • Шина PCI-Express. Третье поколение шины PCI. Шина PCI-Expres — это шина с дифференциальными сигналами, которые может передавать северный или южный мост. Быстродействие PCI-Express выражается в количестве линий. Каждая двунаправленная линия обеспечивает скорость передачи данных 2,5 или 5 Гбит/с в обоих направлениях (эффективное значение — 250 или 500 Мбайт/с). Разъем с поддержкой одной линии обозначается как PCI-Express x1. Видеоадаптеры PCI-Express обычно устанавливаются в разъем x16, который обеспечивает скорость передачи данных 4 или 8 Гбайт/с в каждом направлении.
  • Шина PCI-X. Это второе поколение шины PCI, которое обеспечивает более высокую скорость передачи данных, но при этом обратно совместимо с PCI. Данная шина преимущественно применяется в рабочих станциях и серверах. PCI-X поддерживает 64-разрядные разъемы, обратно совместимые с 64- и 32-разрядными адаптерами PCI. Шина PCI-X версии 1 работает с частотой 133 МГц, в то время как PCI-X 2.0 поддерживает частоту до 533 МГц. Обычно полоса пропускания PCI-X 2.0 разделяется между несколькими разъемами PCI-X и PCI. Хотя некоторые южные мосты поддерживают шину PCI-X, чаще всего для обеспечения ее поддержки требуется специальная микросхема.
  • Шина PCI. Эта 32-разрядная шина работает на частоте 33 МГц; она используется, начиная с систем на базе процессоров 486. В настоящее время существует реализация этой шины с частотой 66 МГц. Она находится под управлением контроллера PCI — компонента северного моста или контроллера MCH набора микросхем системной логики. На системной плате устанавливаются разъемы, обычно четыре или более, в которые можно подключать сетевые, SCSI- и видеоадаптеры, а также другое оборудование, поддерживающее этот интерфейс. Шины PCI-X и PCI-Express представляют собой более производительные реализации шины PCI; материнские платы и системы, поддерживающие эту шину, появились на рынке в середине 2004 года.
  • Шина ISA. Эта 16-разрядная шина, работающая на частоте 8 МГц, впервые стала использоваться в системах AT в 1984 году (в первоначальном варианте IBM PC она была 8-разрядной и работала на частоте 5 МГц). Эта шина имела широкое распространение, но из спецификации PC99 была исключена. Реализуется с помощью южного моста. Чаще всего к ней подключается микросхема Super I/O.

Некоторые современные системные платы содержат специальный разъем, получивший название Audio Modem Riser (AMR) или Communications and Networking Riser (CNR). Подобные специализированные разъемы предназначены для плат расширения, обеспечивающих выполнение сетевых и коммуникационных функций. Следует заметить, что эти разъемы не являются универсальным интерфейсом шины, поэтому лишь немногие из специализированных плат AMR или CNR присутствуют на открытом рынке. Как правило, такие платы прилагаются к какой-либо определенной системной плате. Их конструкция позволяет легко создавать как стандартные, так и расширенные системные платы, не резервируя на них место для установки дополнительных микросхем. Большинство системных плат, обеспечивающих стандартные сетевые функции и функции работы с модемом, созданы на основе шины PCI, так как разъемы AMR/CNR имеют узкоспециализированное назначение.

В современных системных платах существуют также скрытые шины, которые никак не проявляются в виде гнезд или разъемов. Имеются в виду шины, предназначенные для соединения компонентов наборов микросхем, например hub-интерфейса и шины LPC. Hub-интерфейс представляет собой четырехтактную (4x) 8-разрядную шину с рабочей частотой 66 МГц, которая используется для обмена данными между компонентами MCH и ICH набора микросхем (hub-архитектура). Пропускная способность hub-интерфейса достигает 266 Мбайт/с, что позволяет использовать его для соединения компонентов набора микросхем в недорогих конструкциях. Некоторые современные наборы микросхем для рабочих станций и серверов, а также последняя серия 9xx от Intel для настольных компьютеров используют более быстродействующие версии этого hub-интерфейса. Сторонние производители наборов микросхем системной логики также реализуют свои конструкции высокоскоростных шин, соединяющих отдельные компоненты набора между собой.

Для подобных целей предназначена и шина LPC, которая представляет собой 4-разрядную шину с максимальной пропускной способностью 16,67 Мбайт/с и применяется в качестве более экономичного по сравнению с шиной ISA варианта. Обычно шина LPC используется для соединения Super I/O или компонентов ROM BIOS системной платы с основным набором микросхем. Шина LPC имеет примерно равную рабочую частоту, но использует значительно меньше контактов. Она позволяет полностью отказаться от использования шины ISA в системных платах.

Набор микросхем системной логики можно сравнить с дирижером, который руководит оркестром системных компонентов системы, позволяя каждому из них подключиться к собственной шине.

  • Шины ISA, EISA, VL-Bus и MCA в современных конструкциях системных плат не используются. Мбайт/с. Мегабайт в секунду.
  • ISA. Industry Standard Architecture (архитектура промышленного стандарта), известная также как 8-разрядная PC/XT или 16разрядная AT-Bus.
  • LPC. Шина Low Pin Count (шина с малым количествомконтактов).
  • VL-Bus. VESA (Video Electronics Standards Association) Local Bus (расширение ISA).
  • MCA. MicroChannel Architecture (микроканальная архитектура) (системы IBM PS/2).
  • PC-Card. 16-разрядный интерфейс PCMCIA (Personal Computer Memory Card International Association). CardBus. 32-разрядная шина PC-Card.
  • Hub Interface. Шина набора микросхем Intel серии 8xx.
  • PCI. Peripheral Component Interconnect (шина взаимодействия периферийных компонентов).
  • AGP. Accelerated Graphics Port (ускоренный графический порт).
  • RS-232. Стандартный последовательный порт, 115,2 Кбайт/с.
  • RS-232 HS. Высокоскоростной последовательный порт, 230,4 Кбайт/с.
  • IEEE-1284 Parallel. Стандартный двунаправленный параллельный порт.
  • IEEE-1284 EPP/ECP. Enhanced Parallel Port/Extended Capabilities Port (параллельный порт с расширенными возможностями).
  • USB. Universal Serial Bus (универсальная последовательная шина).
  • IEEE-1394. Шина FireWire, называемая также i.Link.
  • ATA PIO. AT Attachment (известный также как IDE) Programmed I/O (шина ATA с программируемым вводом-выводом).
  • ATA-UDMA. AT Attachment Ultra DMA (режим Ultra-DMA шины ATA).
  • SCSI. Small Computer System Interface (интерфейс малых компьютерных систем).
  • FPM. Fast Page Mode (быстрый постраничный режим).
  • EDO. Extended Data Out (расширенный ввод-вывод).
  • SDRAM. Synchronous Dynamic RAM (синхнонное динамическое ОЗУ).
  • RDRAM. Rambus Dynamic RAM (динамическое ОЗУ технологии Rambus).
  • RDRAM Dual. Двухканальная RDRAM (одновременное функционирование).
  • DDR-SDRAM. Double-Data Rate SDRAM (SDRAM с удвоенной скоростью).
  • CPU FSB. Шина процессора (или Front-Side Bus).
  • Hub-интерфейс. Шина набора микросхем Intel 8xx.
  • HyperTransport. Шина набора микросхем AMD.
  • V-link. Шина набора микросхем VIA Technologies.
  • MuTIOL. Шина набора микросхем SiS.
  • DDR2. Новое поколение памяти стандарта DDR.

Для повышения эффективности во многих шинах в течение одного такта выполняется несколько циклов передачи данных. Это означает, что скорость передачи данных выше, чем это может показаться на первый взгляд. Существует достаточно простой способ повысить быстродействие шины с помощью обратно совместимых компонентов.

Обзор блока питания Thermaltake Toughpower TF1 1550W

Блоки питания особо высокой мощности (от 1000 Вт) приобретают, как правило, для специфических задач — для майнинговых ферм, для специализированных тестовых систем, для высоконагруженных систем под рендеринг или расчеты, а также для разгона. Именно для последней задачи и позиционируется наш сегодняшний испытуемый — блок питания с пышным названием Thermaltake Toughpower TF1 1550W — TT Premium Edition (PS-TPD-1550FNFATx-1). На момент публикации обзора эта модель еще не продавалась в российской рознице, можно ориентироваться только на международный рынок, где она предлагается за 500 долларов.

БП имеет сертификат 80 Plus Titanium и укомплектован исключительно японскими конденсаторами. Вентилятор работает в режиме постоянного вращения, гибридный режим не предусмотрен. Помимо высочайшей мощности, у данной модели есть еще одна оригинальная, хотя и не особо полезная особенность: кнопка Turbo, которая переключает вентилятор на максимальную скорость вращения для улучшения охлаждения. Смысла в ней не очень много, так как скорость вращения вентилятора здесь, как и у всех современных компьютерных блоков питания, регулируется в зависимости от температуры внутри его корпуса.

В комплекте поставки есть заглушка для основного разъема питания ATX со встроенной перемычкой «для возможности питать видеокарты без подключения к материнской плате. Это будет очень полезно, если в вашей системе используется больше одного блока питания». Ну, то есть, видимо, БП все-таки предназначен для немного другой аудитории, не для простых честных парней-оверклокеров.

Длина корпуса блока питания составляет около 180 мм, дополнительно понадобится 15-20 мм для подвода проводов, поэтому при монтаже стоит рассчитывать на установочный размер порядка 200 мм. Для малогабаритных корпусов подобные модели не подходят. Впрочем, и впечатления огромной данная модель не производит, встречались нам устройства гораздо массивнее.

Решетка штампованная с достаточно высоким аэродинамическим сопротивлением, как и у подавляющего большинства блоков питания из различных серий Thermaltake Toughpower.

Поставляется блок питания в коробке с цветной полиграфией, которая стилизована в соответствии с уровнем сертификата. К сожалению, ручки для переноски у коробки нет, и подобная ситуация вполне типична для современных блоков питания независимо от их веса.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено крайне близкое к 1550 Вт значение. Соотношение мощности по шине +12VDC и полной мощности стремится к 1,0, что, разумеется, является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 8 на 8 шнурах
4 pin Peripheral Connector 8 эргономичные
15 pin Serial ATA Connector 16 на четырех шнурах
4 pin Floppy Drive Connector 1 через переходник
Длина проводов до разъемов питания

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

  • до основного разъема АТХ — 60 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема

Длина проводов средняя, она является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Распределение разъемов SATA Power по шнурам питания довольно удачное, позволяющее полноценно обеспечить питанием комплектующие в нескольких зонах даже при большом количестве установленных устройств. Тем более маловероятны сложности в случае типовой системы. Единственное замечание: все разъемы угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы. Также в комплекте хотелось бы видеть не только стандартные шнуры, рассчитанные на подключение четырех устройств, но и шнуры с 1-2 разъемами питания с прямым штекером для подключения устройств в местах со сложным доступом.

Отдельно стоит упомянуть, что четыре из восьми разъемов, предназначенных для питания видеокарт, выполнены неразборными, что в некоторых случаях может оказаться не очень удобным.

С положительной стороны стоит отметить использование ленточных проводов до разъемов, что повышает удобство при сборке.

Схемотехника и охлаждение

Блок питания оснащен активным корректором коэффициента мощности и имеет довольно широкий диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

Конструкция блока питания вполне соответствует современным тенденциям: активный корректор коэффициента мощности, синхронный выпрямитель для канала +12VDC, независимые импульсные преобразователи постоянного тока для линий +3.3VDC и +5VDC.

Полупроводниковые элементы высоковольтных цепей размещены на двух радиаторах.

Элементы синхронного выпрямителя размещены на двух дочерних платах, там же есть относительно большие теплорассеивающие элементы. Платы синхронного выпрямителя установлены вертикально, что улучшает охлаждение по сравнению с вариантом размещения элементов синхронного выпрямителя на основной плате методом поверхностного монтажа. На входе каждой платы стоит индивидуальный основной трансформатор, но на выходе формируется общая шина +12VDC.

Независимые источники +3.3VDC и 5VDC установлены на дочерней печатной плате и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Блок питания изготовлен на производственных мощностях компании CWT, что неудивительно, так как это основной партнер Thermaltake по производству блоков питания.

В блоке питания установлены исключительно конденсаторы, произведенные японскими компаниями — преимущественно это продукция Nippon Chemi-Con и Rubycon. Весьма достойно.

Под штампованной решеткой установлен вентилятор HA13525h22SF-Z типоразмера 135 мм производства Hong Hua. Данная модель вентилятора основана на гидродинамическом подшипнике и имеет максимальную скорость вращения 2400 об/мин при номинальном напряжении питания 12 В. Подключение разъемное 4-проводное с ШИМ-управлением.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно
Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Кросс-нагрузочная характеристика

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают 1% во всем диапазоне мощности, что является очень хорошим результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналам +3.3VDC и +12VDC и 2% по каналу +5VDC.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 350 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.

При нагрузке через разъем питания процессора максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%. Этого вполне достаточно для типовых систем, у которых на системной плате есть только один разъем для питания процессора.

При нагрузке через два разъема питания процессора максимальная мощность по каналу +12VDC составляет не менее 500 Вт при отклонении в пределах 3%. Это позволяет использовать десктопные платформы любого уровня, имея ощутимый запас.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

При оценке эффективности компьютерного блока питания можно идти двумя путями. Первый путь заключается в оценке компьютерного блока питания как отдельного преобразователя электрической энергии с дальнейшей попыткой минимизировать сопротивление линии передачи электрической энергии от БП к нагрузке (где и измеряется ток и напряжение на выходе БП). Для этого блок питания обычно подключается всеми имеющимися разъемами, что ставит разные блоки питания в неравные условия, так как набор разъемов и количество токоведущих проводов зачастую разное даже у блоков питания одинаковой мощности. Таким образом, хотя результаты получаются корректными для каждого конкретного источника питания, в реальных условиях полученные данные малоприменимы, поскольку в реальных условиях блок питания подключается ограниченным количеством разъемов, а не всеми сразу. Поэтому логичным представляется вариант определения эффективности (экономичности) компьютерного блока питания не только на фиксированных значениях мощности, включая распределение мощности по каналам, но и с фиксированным набором разъемов для каждого значения мощности.

Представление эффективности компьютерного блока питания в виде значения КПД (коэффициента полезного действия) имеет свои традиции. Прежде всего, КПД — это коэффициент, определяемый соотношением мощностей на выходе и на входе блока питания, то есть КПД показывает эффективность преобразования электрической энергии. Обычному же пользователю данный параметр почти ничего не скажет, за исключением того, что более высокий КПД вроде как говорит о большей экономичности БП и более высоком его качестве. Зато КПД стал отличным маркетинговым якорем, особенно в комбинацией с сертификатом 80Plus. Однако с практической точки зрения КПД не оказывает заметного влияния на функционирование системного блока: он не увеличивает производительность, не снижает шум или температуру внутри системного блока. Это просто технический параметр, уровень которого в основном определяется развитием промышленности в текущий момент времени и себестоимостью продукта. Для пользователя же максимизация КПД выливается в увеличение розничной цены.

С другой стороны, иногда нужно объективно оценить экономичность компьютерного блока питания. Под экономичностью мы подразумеваем потерю мощности при преобразовании электроэнергии и ее передаче к конечным потребителям. И для оценки этого КПД не нужен, так как можно использовать не отношение двух величин, а абсолютные значения: рассеиваемую мощность (разницу между значениями на входе и выходе блока питания), а также потребление энергии источником питания за определенное время (день, месяц, год и т. д.) при работе с постоянной нагрузкой (мощностью). Это позволяет легко увидеть реальную разницу в потреблении электроэнергии конкретными моделями БП и при необходимости рассчитать экономическую выгоду от использования более дорогих источников питания.

Таким образом, на выходе мы получаем понятный для всех параметр — рассеиваемую мощность, которая легко преобразуется в киловатт-часы (кВт·ч), которые и регистрирует счетчик электрической энергии. Умножив полученное значение на стоимость киловатт-часа, получим стоимость электрической энергии при условии эксплуатации системного блока круглосуточно в течение года. Подобный вариант, конечно, чисто гипотетический, но он позволяет оценить разницу между стоимостью эксплуатации компьютера с различными источниками питания в течение длительного периода времени и сделать выводы об экономической целесообразности приобретения конкретной модели БП. В реальных условиях высчитанное значение может достигаться за более долгий период — например, от 3 лет и более. При необходимости каждый желающий может разделить полученное значение на нужный коэффициент в зависимости от количества часов в сутках, в течение которых системный блок эксплуатируется в указанном режиме, чтобы получить расход электроэнергии за год.

Мы решили выделить несколько типовых вариантов по мощности и соотнести их с количеством разъемов, которое соответствует данным вариантам, то есть максимально приблизить методику измерения экономичности к условиям, которые достигаются в реальном системном блоке. Вместе с тем, это позволит оценивать экономичность разных блоков питания в полностью одинаковых условиях.

Нагрузка через разъемы 12VDC, Вт 5VDC, Вт 3.3VDC, Вт Общая мощность, Вт
основной ATX, процессорный (12 В), SATA 5 5 5 15
основной ATX, процессорный (12 В), SATA 80 15 5 100
основной ATX, процессорный (12 В), SATA 180 15 5 200
основной ATX, процессорный (12 В), 6-контактный PCIe, SATA 380 15 5 400
основной ATX, процессорный (12 В), 6-контактные PCIe (1 шнур с 2 разъемами), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 1 разъему), SATA 480 15 5 500
основной ATX, процессорный (12 В), 6-контактные PCIe (2 шнура по 2 разъема), SATA 730 15 5 750

Полученные результаты выглядят следующим образом:

Рассеиваемая мощность, Вт 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Enhance ENP-1780 21,2 23,8 26,1 35,3 42,7 40,9 66,6
Super Flower Leadex II Gold 850W 12,1 14,1 19,2 34,5 45 43,7 76,7
Super Flower Leadex Silver 650W 10,9 15,1 22,8 45 62,5 59,2
High Power Super GD 850W 11,3 13,1 19,2 32 41,6 37,3 66,7
Corsair RM650 (RPS0118) 7 12,5 17,7 34,5 44,3 42,5
EVGA Supernova 850 G5 12,6 14 17,9 29 36,7 35 62,4
EVGA 650 N1 13,4 19 25,5 55,3 75,6
EVGA 650 BQ 14,3 18,6 27,1 47,2 61,9 60,5
Chieftronic PowerPlay GPU-750FC 11,7 14,6 19,9 33,1 41 39,6 67
Deepcool DQ850-M-V2L 12,5 16,8 21,6 33 40,4 38,8 71
Chieftec PPS-650FC 11 13,7 18,5 32,4 41,6 40
Super Flower Leadex Platinum 2000W 15,8 19 21,8 29,8 34,5 34 49,8
Chieftec CTG-750C-RGB 13 17 22 42,5 56,3 55,8 110
Chieftec BBS-600S 14,1 15,7 21,7 39,7 54,3
Cooler Master MWE Bronze 750W V2 15,9 22,7 25,9 43 58,5 56,2 102
Cougar BXM 700 12 18,2 26 42,8 57,4 57,1
Cooler Master Elite 600 V4 11,4 17,8 30,1 65,7 93
Cougar GEX 850 11,8 14,5 20,6 32,6 41 40,5 72,5
Cooler Master V1000 Platinum (2020) 19,8 21 25,5 38 43,5 41 55,3
Cooler Master V650 SFX 7,8 13,8 19,6 33 42,4 41,4
Chieftec BDF-650C 13 19 27,6 35,5 69,8 67,3
XPG Core Reactor 750 8 14,3 18,5 30,7 41,8 40,4 72,5
Deepcool DQ650-M-V2L 11 13,8 19,5 34,7 44
Deepcool DA600-M 13,6 19,8 30 61,3 86
Fractal Design Ion Gold 850 14,9 17,5 21,5 37,2 47,4 45,2 80,2
XPG Pylon 750 11,1 15,4 21,7 41 57 56,7 111
Thermaltake TF1 1550 13,8 15,1 17 24,2   30 42

На низкой мощности экономичность примерно средетипичная, на средней мощности — уже вполне приличная, а на высокой — лучшая среди протестированных моделей.

Суммарная величина рассеиваемой мощности на средней и низкой нагрузке (до 400 Вт)
  Вт
Enhance ENP-1780 106,4
Super Flower Leadex II Gold 850W 79,9
Super Flower Leadex Silver 650W 93,8
High Power Super GD 850W 75,6
Corsair RM650 (RPS0118) 71,7
EVGA Supernova 850 G5 73,5
EVGA 650 N1 113,2
EVGA 650 BQ 107,2
Chieftronic PowerPlay GPU-750FC 79,3
Deepcool DQ850-M-V2L 83,9
Chieftec PPS-650FC 75,6
Super Flower Leadex Platinum 2000W 86,4
Chieftec CTG-750C-RGB 94,5
Chieftec BBS-600S 91,2
Cooler Master MWE Bronze 750W V2 107,5
Cougar BXM 700 99
Cooler Master Elite 600 V4 125
Cougar GEX 850 79,5
Cooler Master V1000 Platinum (2020) 104,3
Cooler Master V650 SFX 74,2
Chieftec BDF-650C 95,1
XPG Core Reactor 750 71,5
Deepcool DQ650-M-V2L 79
Deepcool DA600-M 124,7
Fractal Design Ion Gold 850 91,1
XPG Pylon 750 89,2
Thermaltake TF1 1550 70,1

По суммарной экономичности на низкой и средней мощности данная модель занимает лидирующую позицию в нашем списке, что не вполне типично для источников питания особо высокой мощности. Обычно у таких моделей экономичность при низком потреблении довольно невысокая.

Потребление энергии компьютером за год, кВт·ч 15 Вт 100 Вт 200 Вт 400 Вт 500 Вт
(1 шнур)
500 Вт
(2 шнура)
750 Вт
Enhance ENP-1780 317 1085 1981 3813 4754 4738 7153
Super Flower Leadex II Gold 850W 237 1000 1920 3806 4774 4763 7242
Super Flower Leadex Silver 650W 227 1008 1952 3898 4928 4899
High Power Super GD 850W 230 991 1920 3784 4744 4707 7154
Corsair RM650 (RPS0118) 193 986 1907 3806 4768 4752
EVGA Supernova 850 G5 242 999 1909 3758 4702 4687 7117
EVGA 650 N1 249 1042 1975 3988 5042
EVGA 650 BQ 257 1039 1989 3918 4922 4910
Chieftronic PowerPlay GPU-750FC 234 1004 1926 3794 4739 4727 7157
Deepcool DQ850-M-V2L 241 1023 1941 3793 4734 4720 7192
Chieftec PPS-650FC 228 996 1914 3788 4744 4730
Super Flower Leadex Platinum 2000W 270 1042 1943 3765 4682 4678 7006
Chieftec CTG-750C-RGB 245 1025 1945 3876 4873 4869 7534
Chieftec BBS-600S 255 1014 1942 3852 4856
Cooler Master MWE Bronze 750W V2 271 1075 1979 3881 4893 4872 7464
Cougar BXM 700 237 1035 1980 3879 4883 4880
Cooler Master Elite 600 V4 231 1032 2016 4080 5195
Cougar GEX 850 235 1003 1933 3790 4739 4735 7205
Cooler Master V1000 Platinum (2020) 305 1060 1975 3837 4761 4739 7054
Cooler Master V650 SFX 200 997 1924 3793 4751 4743
Chieftec BDF-650C 245 1042 1994 3815 4991 4970
XPG Core Reactor 750 202 1001 1914 3773 4746 4734 7205
Deepcool DQ650-M-V2L 228 997 1923 3808 4765
Deepcool DA600-M 251 1049 2015 4041 5133
Fractal Design Ion Gold 850 262 1029 1940 3830 4795 4776 7273
XPG Pylon 750 229 1011 1942 3863 4879 4877 7542
Thermaltake TF1 1550 252 1008 1901 3716   4643 6938

В данном случае мы также приводим и измерения традиционного КПД. Результаты регистрировались при постоянной нагрузке на каналы +3.3VDC (5 Вт) и +5VDC (15 Вт) и изменяемой мощности по каналу +12VDC.

Всего таким образом мы измерили выходные параметры блока питания в 12 точках. В результате максимальный КПД в нашем случае достиг 94,7% при выходной мощности 500 Вт. Максимальная рассеиваемая мощность составила 112 Вт при выходной мощности 1550 Вт, что немного для блока питания подобной мощности.

Температурный режим

В данном случае во всем диапазоне мощности термонагруженность конденсаторов находится на относительно невысоком уровне, что можно оценить положительно.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе в диапазоне мощности до 500 Вт включительно шум блока питания находится на уровне менее 23 дБА с расстояния 0,35 метра. Подобный уровень шума можно считать минимально заметным. При работе в диапазоне мощности до 1000 Вт включительно шум блока питания находится на уровне менее 25 дБА с расстояния 0,35 метра. Подобный уровень шума можно считать действительно низким.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается. При работе на мощности 1200 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером. На мощности 1500 Вт уровень шума уже заметно превышает эргономичный порог в 40 дБА. При работе на мощности 1550 Вт шум очень высокий не только для жилого, но и для офисного помещения.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 1200 Вт, причем в диапазоне до 1000 Вт шум находится на действительно низком уровне.

В режиме Turbo уровень шума составил около 63,2 дБА — это максимальный уровень, который может создать данный источник питания в принципе. Разумеется, это очень громко.

В применении к обычным компьютерам акустическую эргономику этого БП можно назвать если и не отличной, то очень хорошей, так как он обеспечивает низкий уровень шума в широком диапазоне мощности, что в случае источников питания подобной мощности встречается не так уж часто. При работе около максимальной мощности шум очень высокий, однако блок питания в компьютер никогда не приобретается из расчета постоянной работы на его предельной мощности, всегда делается какой-то запас, так что в типичных условиях шум от БП будет низкий. А вот в случае специализированных ферм работа в предельном режиме — скорее правило. С другой стороны, такие фермы обычно не устанавливаются в спальне рядом с кроватью, так что шумом для этого применения можно пренебречь (и спокойно нажать кнопку Turbo — просто для надежности).

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра. На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило не более 3 дБА.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 °C. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 м³, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания в трех режимах: на максимальной мощности БП, на мощности 500 и 100 Вт.

Мощность, Вт Температура, °C Уровень шума, дБА
100 56 19,7
500 62 20,1
1550 70 57,3

В данном случае во всех режимах наблюдался рост значений температуры, а вот рост уровня шума заметен только в режиме работы на максимальной мощности.

В результате блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха.

Потребительские качества

Потребительские качества Thermaltake Toughpower TF1 1550W находятся на очень хорошем уровне. Нагрузочная способность канала +12VDC у этого БП высокая, что позволяет использовать его в мощных системах с несколькими видеокартами, а также в многопроцессорных рабочих станциях. Акустическая эргономика однозначно весьма достойная, уровень шума при работе на мощности до 1000 Вт низкий. На мощности свыше 1200 Вт шум становится заметным и неприятным, но в реальных условиях компоненты, имеющие подобное потребление, сами по себе будут производить значительный шум. Длина проводов у БП достаточная для большинства современных корпусов, к тому же провода использованы ленточные и полностью съемные.

Итоги

Модель Thermaltake Toughpower TF1 1550W получилась весьма сбалансированной, без явных недостатков. Можно констатировать, что этот БП хорошо приспособлен для работы в любых системах, требующих очень высокой мощности, в том числе в системах с двумя топовыми видеокартами на базе десктопных платформ. Конечно, больше всего данная модель подойдет для использования в рабочих станциях различного назначения, а также в экстремальных игровых системах и специализированных системах.

Технико-эксплуатационные характеристики Thermaltake Toughpower TF1 1550W находятся на высоком уровне, чему способствуют высокая нагрузочная способность канала +12VDC, высокая экономичность, невысокая термонагруженность, вентилятор на гидродинамическом подшипнике с высоким ресурсом работы, а также использование конденсаторов японских производителей. Можно прогнозировать достаточно долгий срок службы данной модели даже при высоких нагрузках и активной эксплуатации.

За высокую экономичность и отличные технико-эксплуатационные характеристики данная модель получает нашу редакционную награду Original Design за текущий месяц.

Значки и награды водителя автобуса


Защити мой школьный автобус

KVC155
4,00 долл. США

Значок школьного автобуса

GE2623
3,00 долл. США

Когда дело доходит до обучения водители автобусов - впереди

SSCY3296
2,00 долл. США

Перевозчик драгоценных грузов

SSRY0186
2 доллара США.00

Сотрудник месяца

SSRY0527
3.00 долл. США

Награда за безопасное вождение

CACY1679
2,00 долл. США

Награда за безопасность водителя автобуса

K474
4,00 долл. США

Перевозчик драгоценных грузов

Специальный заказ

EG29
9 долларов США.00

Бумажный куб для водителя автобуса

AU38303
5.95 долларов США

Шкатулка

287,38
8,00 долл. США

Шкатулка

287,39
10,00 долл. США

Блокнот для автобусов "

FST2529
3 доллара США.50

СЕРЕБРЯНЫЙ ПИН-код для автобуса с золотыми свисающими головками

LP49S
8,00 долл. США

ЗОЛОТОЙ ПИН-код для автобуса с серебряными свисающими головками

LP49
8,00 долл. США

ДЕРЕВЯННЫЙ ПИН

LP233
4,00 долл. США

SILVER BUS серебряный вырез

LP15S
6,00 долл. США

ЗОЛОТОЙ ПИН-код для автобуса, золотой вырез

LP15
6 долларов США.00

ДЕРЕВЯННЫЙ ДАНГЛ

LP124
4,00 долл. США

Я ЛЮБЛЮ ШКОЛУ Автобус

LP187
6,00 долл. США

ПЛАСТИКОВЫЙ АВТОБУС с колесами из горного хрусталя

LP002
6,00 долл. США

АВТОБУС РУЧНОЙ РАБОТЫ

LP4400
6,00 долл. США

ДЕРЕВЯННЫЙ ДАНГЛ

LP605
4 доллара США.00

ДЕРЕВЯННЫЙ ДАНГЛ

LP600
4,00 долл. США

ДЕРЕВЯННЫЙ ДАНГЛ

LP304
4,00 долл. США

ДЕРЕВЯННЫЙ ДАНГЛ

LP0597
4,00 долл. США

ВОДИТЕЛЬ АВТОБУСА Перевозчик драгоценных грузов

SS1262
2,00 долл. США

МОНИТОР ШИНЫ

SSRY9651
2 доллара США.00

ПАРТНЕРЫ В ОБРАЗОВАНИИ

SSCY2694
2,00 долл. США

НАГРАДА ЗА БЕЗОПАСНОСТЬ ВОДИТЕЛЯ АВТОБУСА

CA325
3,00 долл. США

НАГРАДА ЗА ТРАНСПОРТНЫЕ УСЛУГИ

CA324
3.00 долл. США

ШКОЛЬНЫЙ АВТОБУС

GE327
3,00 долл. США

ШКОЛЬНЫЙ АВТОБУС

SSRY9407
3 доллара США.00

МАЛЫЙ ШКОЛЬНЫЙ АВТОБУС

GE910
3,00 долл. США

СЕРТИФИЦИРОВАННЫЙ ВОДИТЕЛЬ АВТОБУСА

SS1583
3,50 долл. США

НАГРАДА ВОДИТЕЛЯ АВТОБУСА

CA101B
3,50 долл. США

ДЕРЖАТЕЛЬ ДЛЯ ОЧКОВ ДЛЯ АВТОБУСОВ

LP3736
6,00 долл. США

КОРОБКА ДЛЯ КИПСАЙКОВ СЕКРЕТАРЯ

$ 9.00

НОСКИ

SK503B
6,50 долл. США

ШКОЛЬНЫЙ АВТОБУС TRIVET

EG07302
12,00 долл. США

КАРТОЧКИ ДЛЯ ЗАПИСЕЙ

BL64
6.95 долларов США

КАРТОЧКИ ДЛЯ ЗАПИСЕЙ

NC79
$ 6.95

ДЕРЖАТЕЛЬ ДЛЯ КАРАНДАША

$ 9.99

РАМКА ДЛЯ ИЗОБРАЖЕНИЯ

EG21657
13,50 долл. США

БАНКА ДЛЯ ПРИНАДЛЕЖНОСТИ

EG07307
14,95 долл. США

ДЕРЖАТЕЛЬ ДЛЯ ЮВЕЛИРНЫХ ИЗДЕЛИЙ

EG40
7,50 долл. США

ОЖЕРЕЛЬЕ И СЕРЬГИ

NK6
12,95 долл. США

ОЖЕРЕЛЬЕ И ЗАЖИМ НА СЕРЬГИ

NK2
12 долларов США.00

ОЖЕРЕЛЬЕ И ЗАЖИМ НА СЕРЬГАХ ЗОЛОТАЯ ВЫРЕЗКА

NK4
12,00 долл. США

Я не буду в автобусе Блокнот

NP75
3,50 долл. США

Блокнот водителя автобуса

NP345
3,50 долл. США

Я водитель

EGM75
5 долларов США.95

У водителей автобусов никогда не бывает скучного дня

EGM345
5,95 долл. США

Водитель школьного автобуса

EGM40277
5,95 долл. США

Школьный автобус на черном

EK1109BLK
10,00 долл. США

Школьный автобус на синем

EK1109BLU
10 долларов США.00

Школьный дом и предметы

EK894BLU
10,00 долл. США

Школьный дом и предметы

EK894BLK
10,00 долл. США

Школьный автобус и знак остановки на черном

EK1110BLK
10,00 долл. США

Школьный автобус и знак остановки на синем

EK1110BLU
10 долларов США.00

Школьный дом и автобусы на черном

EK42BLK
10,00 долл. США

Школьный дом и автобусы на синем

EK43BLU
10,00 долл. США

Школьные принадлежности

EK1111
10,00 долл. США

Школьный автобус и дети

EK797
10,00 долл. США

Автобусная остановка на синем

EK974
10 долларов США.00

Охранник и школьный автобус на черном фоне

EK614BLK
10,00 долл. США

Перекресток школьных автобусов

EK112
10,00 долл. США

Школьный автобус и дети

EK1109
10,00 долл. США

Школьные принадлежности

EK2BLK
10,00 долл. США

ШТУКАТЫЙ ЧЕРНЫЙ

EK-15
10 долларов США.00

СИНИЙ ОБУВЬ ДЛЯ АВТОБУСА

EK-44
10,00 $

ШТУКАТЫЙ ЧЕРНЫЙ

EK-14
10,00 $

СИНИЙ ОБУВЬ ДЛЯ АВТОБУСА

EK-80
10,00 $

СИНИЙ ОБУВЬ ДЛЯ АВТОБУСА

EK-16
10,00 $

Галстук ЧЕРНЫЙ

EK-17
10 долларов США.00

Школьный дом и автобусный шарф на синем

SCV43
10,00 долл. США

Школьный дом и автобусы на черном

SCV42
10,00 долл. США

Школьные автобусы и детский шарф

SCV797BLU
10,00 $

Школьные автобусы и детский шарф

SCV797BLK
10,00 долл. США

Школьный автобус и шарф с яблоками

SCV308BLK
10 долларов США.00

Школьный автобус и шарф с яблоками на красном

SCV308RD
10,00 долл. США

Школьный автобус и белый шарф с яблоками

SCV308WH
10,00 долл. США

Белый шарф для школьных принадлежностей

SCV46
10,00 долл. США

АВТОБУС ВОДИТЕЛЬ ДРАГОЦЕННЫЙ ГРУЗ TOTE

T77
10 долларов США.95

ТОТ ВОДИТЕЛЯ АВТОБУСА

TP75AP
14,00 долл. США

АВТОБУС

TP145
12,95 долл. США

БЛОКНОТ

EG41
6,50 долл. США

ДЕРЖАТЕЛЬ КОНВЕРТА

6,00 долл. США

ЧЕЛОВЕК ПИН-кода (R) - OKLAHOMA ВСЕ ДИЗАЙНЫ ЗАЩИЩЕНЫ МЕЖДУНАРОДНЫМИ АВТОРСКИМИ ПРАВАМИ.

наверх

Поездка на автобусе: маршрут 11

Вы когда-нибудь пробовали быть туристом в своем собственном городе? Мы упрощаем вам задачу. В этой новой серии блогов мы расскажем о компаниях, проживающих на определенных автобусных маршрутах Trinity Metro. Откройте для себя новые места или новый способ добраться туда с помощью этих гидов. Нам не терпится увидеть вас на борту!

АВТОБУСНЫЙ МАРШРУТ 11

Автобус №

Trinity Metro имеет 30-минутную частоту и курсирует между центральным вокзалом Форт-Уэрта в центре Форт-Уэрта, Риверсайд-Драйв, Норт-Бич-стрит и станцией Mercantile Center.

ПРОСМОТРЕТЬ РАСПИСАНИЕ>

РЕСТОРАНЫ

Кафе Famous George’s

Завтрак и обед

Остановка автобуса, расположенная на N Beach и Long

Сайт

Hongthong Кухня

Тайский, Лаосский

Остановка автобуса, расположенная на N Beach и Mccomas

Сайт

Asiannights Лаосская тайская кухня и бар

Тайский, Лаосский

Остановка автобуса, расположенная на пляже N и 28-й улице

Сайт

Ресторан Sikhay Thai Lao и чай Боба

Тайский, Лаосский

Остановка автобуса, расположенная на 28-й улице и Бонни Брэ,

Сайт

Цыпленок Лизы

Курица и морепродукты

Остановка автобуса, расположенная на Риверсайд и Гонка

Сайт

Mamma Mia Italian Grill & Pizza

Итальянская, Пицца

Остановка автобуса, расположенная на Риверсайд и Белкнап

Сайт

Ресторан Мариачи

Тако, веганский

Автобусная остановка, расположенная на 4-й и Rayner

Сайт

McKinzie Bar-B-Q

Барбекю

Остановка автобуса, расположенная на Риверсайд и Ниес

ПРОДУКТЫ

Лаки Март

Остановка автобуса, расположенная на N Beach и Fossil

Ocean Seafood Market

Автобусная остановка, расположенная на N Beach и Chesser Boyer

Сайт

Oriental Beer & Food Store

Автобусная остановка, расположенная в Риверсайд и Спрингдейл

J&R’s Grocery

Автобусная остановка находится на Риверсайд и Берд

Quick & Easy Food

Остановка автобуса, расположенная на Риверсайд и 1-й

ДРУГОЕ

Парк Вязов

Остановка автобуса, расположенная на 3-й и Вяза

Распиновка шины PCI

@ распиновка. b01 b11 b14 b49 ​​b52 b62 b63 b94

Карта PCI 5V 32/64 бит
| необязательный |
| ____ обязательные 32-битные контакты 64-битные контакты _____ |
| ___ | ||||||||||||||||||||||||||| - ||||||| - |||||||||||||| |
PCI 3.Карта 3V 32/64 бит
| необязательный |
| ____ обязательные 32-битные контакты 64-битные контакты _____ |
| ___ | ||||||| - |||||||||||||||||||||||||| - |||||||||||||| |

Спецификация PCI определяет два типа разъемов, которые могут быть реализованы на уровне системной платы: один для систем, реализующих уровни сигнализации 5 В, а другой - для систем, реализующих уровни сигнализации 3,3 В. Кроме того, системы PCI могут иметь 32-битный или 64-битный разъем.Большинство шин PCI реализуют только 32-битную часть разъема, которая состоит из контактов с 1 по 62. В современных системах, поддерживающих 64-битную передачу данных, реализован полный разъем шины PCI, который состоит из контактов с 1 по 94. Три типа надстройки Платы могут быть реализованы: 5-вольтовые дополнительные платы включают выемку под ключ в позициях 50 и 51, чтобы их можно было подключать только к 5-вольтовым системным разъемам. Платы расширения на 3,3 В имеют выемку под ключ в положениях 12 и 13 контактов, чтобы их можно было вставлять только в контакты 3.Системные разъемы на 3 В. Универсальные дополнительные платы включают в себя оба ключевых паза, позволяющих подключать их к системным разъемам на 5 или 3,3 В.

Распиновка универсальной шины PCI

                      Задняя часть компьютера
                    : ------: ------:
               -12V | - B1 A1 - | Сброс теста
         Тестовые часы | - B2 A2 - | + 12В
             Земля | - B3 A3 - | Выбор тестового режима
   Вывод тестовых данных | - B4 A4 - | Ввод тестовых данных
                + 5В | - B5 A5 - | + 5В
                + 5В | - B6 A6 - | Прерывание А
        Прерывание B | - B7 A7 - | Прерывание C
        Прерывание D | - B8 A8 - | + 5В
            PRSNT1 # | - B9 A9 - | Зарезервированный
           Зарезервировано | - B10 A10 - | + V ввод / вывод
            PRSNT2 # | - B11 A11 - | Зарезервированный
                    : ------: ------:
                    : ------: ------:
           Зарезервировано | - B14 A14 - | Зарезервированный
             Земля | - B15 A15 - | Сброс настроек
              Часы | - B16 A16 - | + V ввод / вывод
             Земля | - B17 A17 - | Грант
            Запрос | - B18 A18 - | Земля
             + В I / O | - B19 A19 - | Зарезервированный
         Адрес 31 | - B20 A20 - | Адрес 30
         Адрес 29 | - B21 A21 - | +3.3В
             Земля | - B22 A22 - | Адрес 28
         Адрес 27 | - B23 A23 - | Адрес 26
         Адрес 25 | - B24 A24 - | Земля
              + 3,3 В | - B25 A25 - | Адрес 24
             C / BE 3 | - B26 A26 - | Инициировать выбор устройства
         Адрес 23 | - B27 A27 - | + 3,3 В
             Земля | - B28 A28 - | Адрес 22
         Адрес 21 | - B29 A29 - | Адрес 20
         Адрес 19 | - B30 A30 - | Земля
              + 3,3 В | - B31 A31 - | Адрес 18
         Адрес 17 | - B32 A32 - | Адрес 16
             C / BE 2 | - B33 A33 - | +3.3В
             Земля | - B34 A34 - | Рамка цикла
    Инициатор готов | - B35 A35 - | Земля
              + 3,3 В | - B36 A36 - | Цель готова
      Выбор устройства | - B37 A37 - | Земля
             Земля | - B38 A38 - | Стоп
               Замок | - B39 A39 - | + 3,3 В
       Ошибка четности | - B40 A40 - | Snoop Done
              + 3,3 В | - B41 A41 - | Snoop Backoff
       Системная ошибка | - B42 A42 - | Земля
              + 3,3 В | - B43 A43 - | PAR
             C / BE 1 | - B44 A44 - | Адрес 15
         Адрес 14 | - B45 A45 - | +3.3В
       M66EN / Земля | - B46 A46 - | Адрес 13
         Адрес 12 | - B47 A47 - | Адрес 11
         Адрес 10 | - B48 A48 - | Земля
             Земля | - B49 A49 - | Адрес 9
                    : ------: ------:
                    : ------: ------:
          Адрес 8 | - B52 A52 - | C / BE 0
          Адрес 7 | - B53 A53 - | + 3,3 В
              + 3,3 В | - B54 A54 - | Адрес 6
          Адрес 5 | - B55 A55 - | Адрес 4
          Адрес 3 | - B56 A56 - | Земля
             Земля | - B57 A57 - | Адрес 2
          Адрес 1 | - B58 A58 - | Адрес 0
             +5 входов / выходов | - B59 A59 - | + V ввод / вывод
 Подтверждение 64-битного | - B60 A60 - | Запросить 64-битный
                + 5В | - B61 A61 - | + 5В
                + 5В | - B62 A62 - | + 5В
                    : ------: ------:
                    : ------: ------:
           Зарезервировано | - B63 A63 - | Земля
             Земля | - B64 A64 - | C / BE 7
             C / BE 6 | - B65 A65 - | C / BE 5
             C / BE 4 | - B66 A66 - | + V ввод / вывод
             Земля | - B67 A67 - | Четность 64-бит
         Адрес 63 | - B68 A68 - | Адрес 62
          Адрес 61 | - B69 A69 - | Земля
             + В I / O | - B70 A70 - | Адрес 60
         Адрес 59 | - B71 A71 - | Адрес 58
         Адрес 57 | - B72 A72 - | Земля
             Земля | - B73 A73 - | Адрес 56
         Адрес 55 | - B74 A74 - | Адрес 54
         Адрес 53 | - B75 A75 - | + V ввод / вывод
             Земля | - B76 A76 - | Адрес 52
         Адрес 51 | - B77 A77 - | Адрес 50
         Адрес 49 | - B78 A78 - | Земля
             + В I / O | - B79 A79 - | Адрес 48
         Адрес 47 | - B80 A80 - | Адрес 46
         Адрес 45 | - B81 A81 - | Земля
             Земля | - B82 A82 - | Адрес 44
         Адрес 43 | - B83 A83 - | Адрес 42
         Адрес 41 | - B84 A84 - | + V ввод / вывод
             Земля | - B85 A85 - | Адрес 40
         Адрес 39 | - B86 A86 - | Адрес 38
         Адрес 37 | - B87 A87 - | Земля
             + В I / O | - B88 A88 - | Адрес 36
         Адрес 35 | - B89 A89 - | Адрес 34
         Адрес 33 | - B90 A90 - | Земля
             Земля | - B91 A91 - | Адрес 32
           Зарезервировано | - B92 A92 - | Зарезервированный
           Зарезервировано | - B93 A93 - | Земля
             Земля | - B94 A94 - | Зарезервированный
                    : ------: ------:


То же с описанием:

+ 5VB21
Пин + 5В +3.3В Универсальный Описание
A1 TRST Проверка сброса логики
A2 + 12В +12 В постоянного тока
A3 ТМС Тест Mde Select
A4 TDI Ввод тестовых данных
A5 + 5В +5 В постоянного тока
A6 INTA Прерывание A
A7 INTC Прерывание C
A8 + 5В +5 В постоянного тока
A9 RESV01 Зарезервировано VDC
A10 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
A11 RESV03 Зарезервировано VDC
A12 GND03 (ОТКРЫТО) (ОТКРЫТО) Земля или разомкнута (ключ)
A13 GND05 (ОТКРЫТО) (ОТКРЫТО) Земля или разомкнута (ключ)
A14 RESV05 Зарезервировано VDC
A15 СБРОС Сбросить
A16 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
A17 GNT Грант PCI использовать
A18 GND08 Земля
A19 RESV06 Зарезервировано VDC
A20 AD30 Адрес / Данные 30
A21 +3.3V01 +3,3 В постоянного тока
A22 AD28 Адрес / Данные 28
A23 AD26 Адрес / Данные 26
A24 GND10 Земля
A25 AD24 Адрес / Данные 24
A26 IDSEL Выбор устройства инициализации
A27 +3.3V03 +3,3 В постоянного тока
A28 AD22 Адрес / Данные 22
A29 AD20 Адрес / Данные 20
A30 GND12 Земля
A31 AD18 Адрес / Данные 18
A32 AD16 Адрес / Данные 16
A33 +3.3V05 +3,3 В постоянного тока
A34 РАМА Адрес или фаза данных
A35 GND14 Земля
A36 TRDY Готовность к цели
A37 GND15 Земля
A38 СТОП Остановить цикл передачи
A39 +3.3V07 +3,3 В постоянного тока
A40 SDONE Snoop Done
A41 SBO Snoop Backoff
A42 GND17 Земля
A43 ПАР Четность
A44 AD15 Адрес / Данные 15
A45 +3.3V10 +3,3 В постоянного тока
A46 AD13 Адрес / Данные 13
A47 AD11 Адрес / Данные 11
A48 GND19 Земля
A49 AD9 Адрес / Данные 9
A52 C / BE0 Команда, разрешение байта 0
A53 +3.3V11 +3,3 В постоянного тока
A54 AD6 Адрес / Данные 6
A55 AD4 Адрес / Данные 4
A56 GND21 Земля
A57 AD2 Адрес / Данные 2
A58 AD0 Адрес / Данные 0
A59 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
A60 REQ64 Запросить 64 бит ???
A61 VCC11 +5 В постоянного тока
A62 VCC13 +5 В постоянного тока
A63 GND Земля
A64 C / BE [7] # Команда, разрешение байта 7
A65 C / BE [5] # Команда, разрешение байта 5
A66 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
A67 PAR64 Четность 64 ???
A68 AD62 Адрес / Данные 62
A69 GND Земля
A70 AD60 Адрес / Данные 60
A71 AD58 Адрес / Данные 58
A72 GND Земля
A73 AD56 Адрес / Данные 56
A74 AD54 Адрес / Данные 54
A75 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
A76 AD52 Адрес / Данные 52
A77 AD50 Адрес / Данные 50
A78 GND Земля
A79 AD48 Адрес / Данные 48
A80 AD46 Адрес / Данные 46
A81 GND Земля
A82 AD44 Адрес / Данные 44
A83 AD42 Адрес / Данные 42
A84 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
A85 AD40 Адрес / Данные 40
A86 AD38 Адрес / Данные 38
A87 GND Земля
A88 AD36 Адрес / Данные 36
A89 AD34 Адрес / Данные 34
A90 GND Земля
A91 AD32 Адрес / Данные 32
A92 RES Зарезервировано
A93 GND Земля
A94 RES Зарезервировано
B1 -12 В -12 В постоянного тока
B2 TCK Тестовые часы
B3 GND Земля
B4 TDO Вывод тестовых данных
B5 + 5В +5 В постоянного тока
B6 + 5В +5 В постоянного тока
B7 INTB Прерывание B
B8 INTD Прерывание D
B9 ПРСНТ1 Зарезервировано
B10 RES + V I / O (+5 В или +3.3 В)
B11 ПРСНТ2 ??
B12 GND (ОТКРЫТО) (ОТКРЫТО) Земля или разомкнута (ключ)
B13 GND (ОТКРЫТО) (ОТКРЫТО) Земля или разомкнута (ключ)
B14 RES Зарезервировано VDC
B15 GND Сбросить
B16 CLK Часы
B17 GND Земля
B18 REQ Запрос
B19 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
B20 AD31 Адрес / Данные 31
B21 AD29 Адрес / Данные 29
B22 GND Земля
B23 AD27 Адрес / Данные 27
B24 AD25 Адрес / Данные 25
B25 +3.3В + 3,3 В постоянного тока
B26 C / BE3 Команда, разрешение байта 3
B27 AD23 Адрес / Данные 23
B28 GND Земля
B29 AD21 Адрес / Данные 21
B30 AD19 Адрес / Данные 19
B31 +3.3В +3,3 В постоянного тока
B32 AD17 Адрес / Данные 17
B33 C / BE2 Команда, разрешение байта 2
B34 GND13 Земля
B35 IRDY Инициатор готов
B36 +3.3V06 +3,3 В постоянного тока
B37 DEVSEL Выбор устройства
B38 GND16 Земля
B39 ЗАМОК Замок автобуса
B40 PERR Ошибка четности
B41 +3.3V08 +3,3 В постоянного тока
B42 SERR Системная ошибка
B43 + 3.3V09 +3.3 В постоянного тока
B44 C / BE1 Команда, разрешение байта 1
B45 AD14 Адрес / Данные 14
B46 GND18 Земля
B47 AD12 Адрес / Данные 12
B48 AD10 Адрес / Данные 10
B49 GND20 Земля или запрос шины 66 МГц
B50 (ОТКРЫТО) GND (ОТКРЫТО) Земля или разомкнута (ключ)
B51 (ОТКРЫТО) GND (ОТКРЫТО) Земля или разомкнута (ключ)
B52 AD8 Адрес / Данные 8
B53 AD7 Адрес / Данные 7
B54 +3.3V12 +3,3 В постоянного тока
B55 AD5 Адрес / Данные 5
B56 AD3 Адрес / Данные 3
B57 GND22 Земля
B58 AD1 Адрес / Данные 1
B59 VCC08 +5 В постоянного тока
B60 ACK64 Подтвердить 64 бит ???
B61 VCC10 +5 В постоянного тока
B62 VCC12 +5 В постоянного тока
B63 RES Зарезервировано
B64 GND Земля
B65 C / BE [6] # Команда, разрешение байта 6
B66 C / BE [4] # Команда, разрешение байта 4
B67 GND Земля
B68 AD63 Адрес / Данные 63
B69 AD61 Адрес / Данные 61
B70 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
B71 AD59 Адрес / Данные 59
B72 AD57 Адрес / Данные 57
B73 GND Земля
B74 AD55 Адрес / Данные 55
B75 AD53 Адрес / Данные 53
B76 GND Земля
B77 AD51 Адрес / Данные 51
B78 AD49 Адрес / Данные 49
B79 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
B80 AD47 Адрес / Данные 47
B81 AD45 Адрес / Данные 45
B82 GND Земля
B83 AD43 Адрес / Данные 43
B84 AD41 Адрес / Данные 41
B85 GND Земля
B86 AD39 Адрес / Данные 39
B87 AD37 Адрес / Данные 37
B88 + 5В +3.3В Сигнальная рейка + V I / O (+5 В или +3,3 В)
B89 AD35 Адрес / Данные 35
B90 AD33 Адрес / Данные 33
B91 GND Земля
B92 RES Зарезервировано
B93 RES Зарезервировано
B94 GND Земля

Примечания: Вывод 63-94 существует только на 64-битных реализациях PCI.

+ V I / O составляет 3,3 В на платах 3,3 В, 5 В на платах 5 В и определяет сигнальные шины на универсальной плате.

PCI - это архитектура с синхронной шиной, в которой все передачи данных выполняются относительно системных часов (CLK). Первоначальная спецификация PCI допускала максимальную тактовую частоту 33 МГц, что позволяло выполнять одну передачу данных по шине каждые 30 наносекунд. Позже, версия 2.1 спецификации PCI расширила определение шины для поддержки работы на частоте 66 МГц, но подавляющее большинство современных персональных компьютеров продолжают использовать шину PCI, которая работает с максимальной скоростью 33 МГц.

PCI реализует 32-битную мультиплексированную шину адреса и данных (AD [31: 0]). Он спроектировал средства поддержки 64-битной шины данных через более длинный разъем разъема, но большинство современных персональных компьютеров поддерживают только 32-битную передачу данных через базовый 32-битный разъем PCI. На частоте 33 МГц 32-разрядный слот поддерживает максимальную скорость передачи данных 132 МБ / с, а 64-разрядный слот поддерживает 264 МБ / с.

Мультиплексированная шина адреса и данных позволяет уменьшить количество контактов на разъеме PCI, что позволяет снизить стоимость и уменьшить размер корпуса для компонентов PCI.Типичные 32-битные дополнительные платы PCI используют только около 50 сигнальных контактов на разъеме PCI, из которых 32 являются мультиплексированной шиной адреса и данных. Циклы шины PCI инициируются вводом адреса в сигналы AD [31: 0] во время первого фронта тактового сигнала, называемого фазой адреса . Адресная фаза сигнализируется активацией сигнала FRAME #. Следующий фронт тактовой частоты начинает первую из одной или нескольких фаз данных , в которых данные передаются по сигналам AD [31: 0].

В терминологии PCI данные передаются между инициатором , который является ведущим устройством шины, и целевым устройством , которое является ведомым устройством шины.Инициатор запускает сигналы C / BE [3: 0] # во время фазы адресации, чтобы сигнализировать о типе передачи (чтение памяти, запись в память, чтение ввода-вывода, запись ввода-вывода и т. Д.). Во время фаз данных сигналы C / BE [3: 0] # служат в качестве разрешения байтов, чтобы указать, какие байты данных действительны. И инициатор, и цель могут вставлять состояния ожидания в передачу данных, деактивировав сигналы IRDY # и TRDY #. Допустимые передачи данных происходят на каждом фронте тактового сигнала, в котором установлены как IRDY #, так и TRDY #.

Передача по шине PCI состоит из одной адресной фазы и любого количества фаз данных.Операции ввода-вывода, которые обращаются к регистрам внутри целевых устройств PCI, обычно имеют только одну фазу данных. Передачи памяти, которые перемещают блоки данных, состоят из нескольких фаз данных, которые читают или записывают несколько последовательных ячеек памяти. И инициатор, и цель могут прервать последовательность передачи данных по шине в любое время. Инициатор сигнализирует о завершении передачи по шине, снимая сигнал FRAME # во время последней фазы данных. Цель может завершить передачу по шине, заявив сигнал STOP #. Когда инициатор обнаруживает активный сигнал STOP #, он должен прекратить текущую передачу по шине и провести повторный арбитраж шины перед продолжением.Если STOP # подтвержден без завершения каких-либо этапов передачи данных, целевой объект отправил повторную попытку . Если STOP # утверждается после успешного завершения одной или нескольких фаз данных, цель выдала разъединение .

Инициаторы решают вопрос о владении шиной, передавая сигнал REQ # центральному арбитру. Арбитр предоставляет право владения шиной, утверждая сигнал GNT #. REQ # и GNT # уникальны для каждого слота, что позволяет арбитру реализовать алгоритм равноправия шины.Арбитраж в PCI скрыт в том смысле, что он не требует тактовых циклов. Текущие передачи шины инициаторов перекрываются с процессом арбитража, который определяет следующего владельца шины.

PCI поддерживает строгий механизм автоматической настройки. Каждое устройство PCI включает в себя набор регистров конфигурации, которые позволяют идентифицировать тип устройства (SCSI, видео, Ethernet и т. Д.) И компанию, которая его произвела. Другие регистры позволяют конфигурировать адреса ввода-вывода устройств, адреса памяти, уровни прерываний и т. Д.

Хотя это широко не применяется, PCI поддерживает 64-битную адресацию. В отличие от варианта с 64-битной шиной данных, который требует более длинного разъема с дополнительными 32-битными сигналами данных, 64-битная адресация может поддерживаться через базовый 32-битный разъем. Dual Address Cycles Выдаются , в которых 32 бита младшего разряда адреса передаются в сигналы AD [31: 0] во время первой фазы адресации, а 32 бита старшего разряда адреса (если не равны нулю). ) подаются на сигналы AD [31: 0] во время второй фазы адресации.Оставшаяся часть передачи продолжается как обычная автобусная передача.

PCI определяет поддержку уровней сигнализации как 5 В, так и 3,3 В. Разъем PCI определяет расположение контактов для уровней 5 В и 3,3 В. Однако самые ранние системы PCI были только 5 Вольт и не обеспечивали активную мощность на контактах разъема 3,3 В. Со временем ожидается более широкое использование интерфейса 3,3 В, но дополнительные платы, которые должны работать в старых устаревших системах, могут использовать только источник питания 5 В.В разъемах PCI реализована схема кодирования для предотвращения вставки дополнительной платы в систему с несовместимым напряжением питания.

Хотя архитектура шины PCI наиболее широко используется в системах, совместимых с ПК, она не зависит от процессора. Определения сигналов PCI являются общими, что позволяет использовать шину в системах на базе процессоров других семейств.

PCI включает строгие спецификации для обеспечения качества сигнала, необходимого для работы на частотах 33 и 66 МГц.Компоненты и дополнительные платы должны включать уникальные драйверы шины, специально разработанные для использования в среде шины PCI. Типичные устройства TTL, используемые в предыдущих реализациях шины, таких как ISA и EISA, не соответствуют требованиям PCI. Это ограничение вместе с высокой скоростью шины диктует, что большинство устройств PCI реализованы как специализированные ASIC.

Более высокая скорость PCI ограничивает количество слотов расширения на одной шине до не более 3 или 4 по сравнению с 6 или 7 для более ранних архитектур шин.Чтобы разрешить шины расширения с более чем 3 или 4 слотами, PCI SIG определил механизм PCI-to-PCI Bridge . Мосты PCI-to-PCI - это специализированные интегральные схемы, которые электрически изолируют две шины PCI, позволяя при этом передавать данные по шине с одной шины на другую. Каждое мостовое устройство имеет первичную шину PCI и вторичную шину PCI. Несколько мостовых устройств могут быть подключены каскадом для создания системы с множеством шин PCI.

Этот раздел в настоящее время основан исключительно на работе Марка Сокоса.

Этот файл не предназначен для исчерпывающего описания стандарта PCI.Он предназначен только для информационных целей и предназначен для того, чтобы дать дизайнерам и любителям обзор шины, чтобы они могли разработать свои собственные карты PCI. Таким образом, операции ввода-вывода объясняются наиболее подробно, в то время как операции с памятью, которые обычно не обрабатываются картой ввода-вывода, объясняются только кратко. Любителей также предупреждают, что из-за задействованных более высоких тактовых частот карты PCI сложнее спроектировать, чем карты ISA или карты для других более медленных шин. Многие компании сейчас производят карты для прототипирования PCI, и тем, кому посчастливилось иметь доступ к программистам FPGA, такие компании, как Xilinx, предлагают совместимые с PCI конструкции, которые вы можете использовать в качестве отправной точки для своих собственных проектов.

Описание сигналов:

Нашей эры (х)

Строки адреса / данных.

CLK

Часы. 33 МГц максимум.

С / ВЕ (х)

Команда, включение байта.

РАМА

Используется, чтобы указать, является ли цикл фазой адреса или фазой данных.

DEVSEL

Выбор устройства.

IDSEL

Выбор устройства инициализации

ИНТ (х)

Прерывание

IRDY

Инициатор готов

ЗАМОК

Используется для управления блокировками ресурсов на шине PCI.

M66EN

Земля, когда карта работает на частоте 33 МГц. Высокий уровень, если карта запрашивает шину 66 МГц. Если все компоненты (чипсет и другие карты) могут работать на частоте 66 МГц, то скорость шины PCI будет в два раза выше, чем на обычной частоте. Определяется, начиная с PCI 2.1, только для плат на 3,3 В.

REQ

Запрос. Запрашивает передачу PCI.

GNT

Грант. указывает, что разрешение на использование PCI предоставлено.

ПАР

Четность.Используется для AD0-31 и C / BE0-3.

PERR

Ошибка четности.

RST

Сброс настроек.

SBO

Snoop Backoff.

SDONE

Snoop Done.

SERR

Системная ошибка. Указывает на ошибку четности адреса для специальных циклов или системную ошибку.

СТОП

Утверждено Target. Запрашивает мастер остановить текущий цикл передачи.

TCK

Тестовые часы

TDI

Ввод тестовых данных

TDO

Вывод тестовых данных

ТМС

Выбор тестового режима

TRDY

Готовность к цели

TRST

Проверка сброса логики

Шина PCI обрабатывает все передачи как пакетную операцию. Каждый цикл начинается с фазы адресации, за которой следует одна или несколько фаз данных.Фазы данных могут повторяться бесконечно, но ограничены таймером, который определяет максимальное количество времени, в течение которого устройство PCI может управлять шиной. Этот таймер устанавливается ЦП как часть пространства конфигурации. Каждое устройство имеет свой собственный таймер (см. Таймер задержки в области конфигурации).

Те же строки используются для адреса и данных. Командные строки также используются для строк разрешения байтов. Это сделано для уменьшения общего количества контактов на разъеме PCI.

Командные строки (от C / BE3 до C / BE0) указывают тип переключения шины во время фазы адресации.

C / BE Тип команды
0000 Подтверждение прерывания
0001 Специальный цикл
0010 I / O чтение
0011 I / O Запись
0100 зарезервировано
0101 зарезервировано
0110 Чтение памяти
0111 Запись в память
1000 зарезервировано
1001 зарезервировано
1010 Конфигурация чтения
1011 Запись конфигурации
1100 Многократное чтение памяти
1101 Цикл двойного адреса
1110 Строка чтения из памяти
1111 Запись в память и аннулирование

Три основных типа передачи - это ввод-вывод, память и конфигурация.

Временные диаграммы PCI:

            ___ ___ ___ ___ ___ ___
CLK ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | ___

        _______ _________
РАМА | _________________________________ |

                ______ _______ ______ ______ ______
AD ------- <______> <_______> <______> <______> <______> ---
                Адрес Данные1 Данные2 Данные3 Данные4

                ______ _______________________________
C / BE ------- <______> <_______________________________> ---
                Сигналы включения байта команды

         ____________ ___
IRDY | _________________________________ |

         _____________ ___
TRDY | ________________________________ |

         ______________ ___
DEVSEL | _______________________________ |

Цикл передачи PCI, 4 фазы данных, без состояний ожидания.Данные передаются по нарастающему фронту CLK.

                         [1] [2] [3]
            ___ ___ ___ ___ ___ ___ ___ ___
CLK ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | __

        _______ _________
РАМА | ________________________________________________ |

                                   А Б В
                ______ ______________ ______ _____________
AD ------- <______> --------- <______________> <______> <_____________> ---
                Адрес Данные1 Данные2 Данные3

                ______ ______________________________________________
C / BE ------- <______> <______________________________________________> ---
                Сигналы включения байта команды

                                                         Ждать
         ____________ _____ ___
IRDY | __________________________________ | | _______ |

                        Подожди подожди
         ______________________ ______ ___
TRDY | _______ | | _______________________ |

         ______________ ___
DEVSEL | ______________________________________________ |

Цикл передачи PCI с состояниями ожидания.Данные передаются по нарастающему фронту CLK в точках, помеченных A, B и C.

Автобусные циклы:

Подтверждение прерывания (0000)

Контроллер прерываний автоматически распознает команду INTA (подтверждение прерывания) и реагирует на нее. На этапе данных он передает вектор прерывания линиям AD.

Особый цикл (0001)

AD15-AD0 Описание
0x0000 Выключение процессора
0x0001 Остановка процессора
0x0002 x86 специальный код
От 0x0003 до 0xFFFF Зарезервировано

Чтение ввода / вывода (0010) и запись ввода / вывода (0011)

Операция чтения или записи устройства ввода / вывода.Строки AD содержат байтовый адрес (AD0 и AD1 должны быть декодированы). Порты ввода-вывода PCI могут быть 8- или 16-разрядными. PCI допускает 32-битное адресное пространство. На IBM-совместимых машинах процессор Intel ограничен 16 битами пространства ввода-вывода, что дополнительно ограничено некоторыми картами ISA, которые также могут быть установлены в машине (многие карты ISA декодируют только младшие 10 бит адресного пространства и таким образом, они отражают себя во всем 16-битном пространстве ввода-вывода). Это ограничение предполагает, что машина поддерживает слоты ISA или EISA в дополнение к слотам PCI.

Доступ к пространству конфигурации PCI также можно получить через порты ввода-вывода 0x0CF8 (адрес) и 0x0CFC (данные). Адресный порт должен быть записан первым.

Чтение памяти (0110) и запись в память (0111)

Чтение или запись в системную память. Строки AD содержат адрес с двойным словом. AD0 и AD1 декодировать не нужно. Строки разрешения байтов (C / BE) указывают, какие байты допустимы.

Чтение конфигурации (1010) и запись конфигурации (1011)

Чтение или запись в пространство конфигурации устройства PCI, длина которого составляет 256 байт.Доступ к нему осуществляется в единицах двойного слова. AD0 и AD1 содержат 0, AD2-7 содержат адрес двойного слова, AD8-10 используются для выбора адресуемого блока и блока неисправности, а остальные строки AD не используются.

Адресный бит 32 16 15 0

00 Идентификатор объекта | ID производителя
04 Статус | Командование
08 Код класса | Редакция
0C BIST | Заголовок | Задержка | CLS
10-24 Регистр базового адреса
28 Зарезервировано
2C Зарезервировано
30 Базовый адрес ПЗУ расширения
34 Зарезервировано
38 Зарезервировано
3C MaxLat | MnGNT | INT-контакт | INT-линия
40-FF доступно для модуля PCI

Множественное чтение из памяти (1100)

Это расширение цикла шины чтения памяти.Он используется для чтения больших блоков памяти без кэширования, что полезно при длительном последовательном доступе к памяти.

Цикл двойного адреса (1101)

При использовании 64-битного адреса необходимы два адресных цикла, но существует только 32-битный физический адрес. Наименее значимая часть адреса помещается первой в строках AD, за ней следуют наиболее значимые 32 бита. Второй адресный цикл также содержит команду для типа передачи (ввод / вывод, память и т. Д.).Шина PCI поддерживает 64-битное адресное пространство ввода-вывода, хотя это недоступно на ПК на базе Intel из-за ограничений ЦП.

Линия чтения из памяти (1110)

Этот цикл используется для чтения более двух 32-битных блоков данных, обычно до конца строки кэша. Это более эффективно, чем обычные пакеты чтения из памяти для длинной серии последовательных обращений к памяти.

Запись в память и недействительность (1111)

Это означает, что должна быть передана как минимум одна строка кэша.Это позволяет обновлять основную память, сохраняя цикл обратной записи в кэш.

Источники: Inside the PCI Local Bus, Гай В. Кендалл, Byte, февраль 1994 г. v 19 стр. 177-180
Источники: Книга «Незаменимое оборудование для ПК» Ханса-Петера Мессмера, ISBN 0-201-8769-3

Чтобы получить копию полного стандарта PCI, обращайтесь:

Специальная группа по интересам PCI (SIG)
А / я 14070
Портленд, OR 97214
1-800-433-5177
1-503-797-4207

тд / п / п

Разъемы CAN

9-контактный DSUB

Эта схема разъема рекомендована CiA и в значительной степени соответствует промышленному стандарту .

0
1 - Зарезервировано
2 CAN_L Линия шины CAN_L (доминирующий низкий)
3
909 909 9000H 9_0003 909 доминирующий высокий) обратите внимание на
9 CAN_GND Зарезервировано
5 (CAN_SHLD) Опционально Экран CAN
6 (GND) Опционально Заземление CAN
8 - Зарезервировано (строка ошибки)
9 CAN_V + Дополнительная мощность

пользователей KVASER Контакты на кабелях драйвера KVASER DRVcan описаны в документе «Руководство по оборудованию LAPcan», который вы можете скачать здесь.
При подаче питания оно должно быть в диапазоне +7 .. + 13 В, 100 мА. Модули имеют штекерный разъем и должны соединять контакты 3 и 6 внутри.

Нумерация контактов действительна для штыревого разъема, если смотреть со стороны разъема, или для розеточного разъема, если смотреть со стороны пайки. - Чтобы запомнить закрепление, обратите внимание, что CAN_LOW имеет НИЗКИЙ контактный номер, а CAN_HIGH имеет ВЫСОКИЙ контактный номер.


5-контактный Mini-C

Используется как DeviceNet, так и SDS, и оказывается совместимым между этими двумя протоколами.

Контакт Функция DeviceNet Color
1 Дренаж Без оболочки
2 920 9000 9000 9000 Красный Черный
4 CAN_H Белый
5 CAN_L Синий

Модули имеют штекерные разъемы.Поставляемая мощность 24В + - 1%.

Примечание: в спецификации DeviceNet версии 1.x гнездовой разъем на рисунке 9.13 имеет номера в неправильном порядке. Спецификация 2.0 и более поздние версии исправили это.
6-контактный Deutsch DT04-6P
Рекомендовано CANHUG для использования в мобильной гидравлике.

Штекерная часть модуля, розетка со стороны шины. В настоящее время нет рекомендаций относительно поставляемой мощности.

1 99 )

Описание

Fuelpak FP3 CAN BUS произведет революцию в управлении топливом для всех новых моделей Harley-Davidson, которые теперь используют систему HDLAN (CAN Bus).Подключаясь по беспроводной связи через Bluetooth к iPhone или смартфонам Android, Fuelpak FP3 CAN BUS использует технологию Flash для повторной калибровки параметров двигателя и сопоставления выхлопных систем и других обновлений производительности, загружаемых из обширной библиотеки калибровок, разработанной Vance & Hines.

Также стандартной для Fuelpak FP3 является функция автонастройки, использующая все заводские датчики, чтобы добавить еще один уровень точной настройки для конкретных требований, будь то настройка для уникальных компонентов или различных марок топлива.

При подключенном модуле Fuelpak FP3 данные датчиков в реальном времени можно просматривать на смартфоне для отображения скорости, числа оборотов, температуры головки цилиндров, напряжения, выбора передачи и другой важной информации.

ОСОБЕННОСТИ:

  • Fuelpak FP3 произведет революцию в управлении топливом для всех новых моделей Harley-Davidson, теперь использующих систему HDLAN
  • При беспроводном подключении через Bluetooth® к любому смартфону iPhone® или Android, Fuelpak FP3 использует технологию Flash для повторной калибровки параметров двигателя и сопоставления выхлопных систем и других обновлений производительности, загруженных из обширной библиотеки калибровок, разработанной Vance & Hines
  • Также стандартной для Fuelpak FP3 является функция автонастройки, использующая все заводские датчики, чтобы добавить еще один уровень точной настройки для конкретных требований, будь то настройка для уникальных компонентов или различных марок топлива
  • При подключенном модуле Fuelpak FP3 данные датчиков в реальном времени можно просматривать на смартфоне для отображения скорости, числа оборотов, температуры головки цилиндров, напряжения, выбора передачи и другой важной информации.
  • Особенности пользовательского интерфейса приложения для смартфона
  • Отображает данные датчика в реальном времени

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

  • Название продукта: Модуль настройки
  • Тип: Стандартный
  • Модель: Fuelpak FP3
  • Цвет: черный / серый
  • Базовый цвет: черный / серый
  • Программирование: автонастройка / загружаемые карты / предварительно запрограммированные / программируемые
  • Физическое соединение: плагин (разъемы OEM)
  • единиц: каждая
  • Стиль езды
  • : улица

ОБОРУДОВАНИЕ:

Контакт Функция Рекомендуемый цвет кабеля
1 Минус питания Черный
2 CAN_H 9 Белый 9 Опционально 9 Белый Желтый
4 Дополнительно Инициировать Серый
5 Положительный полюс питания Красный
6 CAN_L ШИНА
CAN_L Синий
Улица Улица Модель Модель Стрит-глайд EFI FLHX
ГОДА СДЕЛАТЬ МОДЕЛЬ
2015-2019 Харлей-Дэвидсон 500 XG
2015-2019 Харлей-Дэвидсон 750 XG
2016-2017 Харлей-Дэвидсон Толстый мальчик S FLSTFBS
2014-2016 Харлей-Дэвидсон Electra Glide Ultra Classic Низкий FLHTCUL
2015-2019 Харлей-Дэвидсон Electra Glide Ultra Limited Low FLHTKL.
2015-2019 Харлей-Дэвидсон Road Glide Special FLTRXS - дорожное скольжение Special FLTRXS
2014-2017 Харлей-Дэвидсон 1200 XLCP
2012-2017 Харлей-Дэвидсон Уличный Боб FXDB
2014-2019 Харлей-Дэвидсон Road King EFI FLHR
2011-2013 Харлей-Дэвидсон Blackline FXS
2018-2019 Харлей-Дэвидсон CVO Road Glide Custom FLTRXSE
2015-2016 Харлей-Дэвидсон CVO Road Glide Ультра FLTRUSE
2015-2019 Харлей-Дэвидсон CVO Street Glide FLHXSE
2012-2016 Харлей-Дэвидсон Switchback FLD
2016-2017 Харлей-Дэвидсон Low Rider S FXDLS
2019 Харлей-Дэвидсон Электра Glide Standard EFI FLHTI
2015-2019 Харлей-Дэвидсон Road Glide Custom FLTRX (Дорожное скольжение) Custom FLTRX
2014-2019 Харлей-Дэвидсон Street Glide Special FLHXS
2014-2019 Харлей-Дэвидсон Electra Glide Ультра Классик EFI FLHTCUI
2013-2017 Харлей-Дэвидсон Прорыв FXSB
2017-2019 Харлей-Дэвидсон Road King Специальный FLHRXS
2018-2019 Харлей-Дэвидсон Softail Breakout FXBR
2018-2019 Харлей-Дэвидсон Softail Breakout 114 FXBRS
2018-2019 Харлей-Дэвидсон Softail Fat Boy 114 FLFBS
2018-2019 Харлей-Дэвидсон Softail Heritage Classic FLHC (Мягкий хвостовик Heritage Classic FLHC)
2018-2019 Харлей-Дэвидсон Softail Low Rider FXLR Низкий ходовой
2018-2019 Харлей-Дэвидсон Softail Slim FLSL
2018-2019 Харлей-Дэвидсон Softail Sport Glide FLSB
2018-2019 Харлей-Дэвидсон Softail Street Bob FXBB
2018-2019 Харлей-Дэвидсон Утюг 1200 XLNS
2019 Харлей-Дэвидсон FXDR 114
2012-2017 Харлей-Дэвидсон Softail Slim ДУТ
2012-2017 Харлей-Дэвидсон Широкое скольжение EFI FXDWGI
2011 Харлей-Дэвидсон Крестообразные кости Softail FLSTSB
2014-2018 Харлей-Дэвидсон Electra Glide Police FLHTPI
2012-2017 Харлей-Дэвидсон Толстый Боб FXDF
2016-2019 Харлей-Дэвидсон Road Glide Ultra FLTRU
2012-2014 Харлей-Дэвидсон Super Glide Custom EFI FXDCI
2014-2017 Харлей-Дэвидсон SuperLow 1200 XLT
2018-2019 Харлей-Дэвидсон Softail Deluxe FLDE
2018-2019 Харлей-Дэвидсон Softail Fat Bob FXFB (Мягкий хвост Fat Bob FXFB)
2018-2019 Харлей-Дэвидсон Softail Fat Bob 114 FXFBS (Софтейл Фэт Боб 114 FXFBS)
2018-2019 Харлей-Дэвидсон Softail Fat Boy FLFB
2018-2019 Харлей-Дэвидсон Softail Heritage Classic 114 FLHCS
2018-2019 Харлей-Дэвидсон Sportster Forty-Eight Special XLXS
2011-2017 Харлей-Дэвидсон Softail Fat Boy EFI FLSTFI (Мягкая пленка Fat Boy EFI FLSTFI)
2011-2016 Харлей-Дэвидсон Толстый мальчик Lo FLSTFB
2014-2016 Харлей-Дэвидсон Sportster Семьдесят два XLV
2011-2017 Харлей-Дэвидсон Softail Deluxe EFI FLSTNI
2011-2017 Харлей-Дэвидсон Softail Heritage Classic EFI FLSTCI
2014-2017 Харлей-Дэвидсон Tri Glide Ультра Классик FLHTCUTG
2014-2017 Харлей-Дэвидсон Низкий райдер EFI FXDL
2014-2019 Харлей-Дэвидсон 1200 Пользовательский EFI XLC
2014-2019 Харлей-Дэвидсон 883 SuperLow XLL
2014-2019 Харлей-Дэвидсон Sportster Сорок восемь XLX
2014-2019 Харлей-Дэвидсон Утюг 883 XLN
2014-2019 Харлей-Дэвидсон CVO Electra Glide Ultra Limited FLHTKSE
2014 Харлей-Дэвидсон CVO Road King FLHRSE
2016-2017 Харлей-Дэвидсон Softail Slim S FLSS
2015-2017 Харлей-Дэвидсон Freewheeler FLRT
2014-2019 Харлей-Дэвидсон Электра Глайд Ультра Лимитед FLHTK
2017-2019 Харлей-Дэвидсон Уличный Род 750 A XG
2016-2019 Харлей-Дэвидсон 1200 Родстер XLCX
2014-2019 Харлей-Дэвидсон Street Glide EFI FLHX

% PDF-1.4 % 68 0 объект > эндобдж xref 68 117 0000000016 00000 н. 0000003180 00000 н. 0000003274 00000 н. 0000003316 00000 н. 0000003520 00000 н. 0000004347 00000 п. 0000004483 00000 н. 0000004614 00000 н. 0000005007 00000 н. 0000005144 00000 п. 0000005276 00000 н. 0000005322 00000 п. 0000005928 00000 н. 0000005974 00000 п. 0000006020 00000 н. 0000006066 00000 н. 0000006319 00000 п. 0000006365 00000 н. 0000006410 00000 н. 0000006455 00000 н. 0000006500 00000 н. 0000006546 00000 н. 0000006592 00000 н. 0000006638 00000 н. 0000006684 00000 п. 0000006729 00000 н. 0000006774 00000 н. 0000006819 00000 п. 0000006855 00000 н. 0000006900 00000 н. 0000006946 00000 н. 0000007023 00000 п. 0000007568 00000 н. 0000010861 00000 п. 0000011245 00000 п. 0000013655 00000 п. 0000015709 00000 п. 0000019286 00000 п. 0000022444 00000 п. 0000025054 00000 п. 0000025194 00000 п. 0000028435 00000 п. 0000028572 00000 п. 0000029536 00000 п. 0000032432 00000 п. 0000059816 00000 п. 0000060086 00000 п. 0000060683 00000 п. 0000061002 00000 п. 0000061160 00000 п. 00000 00000 п. 00000 00000 п. 0000095092 00000 п. 0000097785 00000 п. 0000103989 00000 н. 0000104139 00000 п. 0000104456 00000 п. 0000105228 00000 п. 0000106075 00000 н. 0000106682 00000 н. 0000107442 00000 н. 0000108268 00000 п. 0000108428 00000 н. 0000108613 00000 п. 0000108834 00000 п. 0000109236 00000 п. 0000109984 00000 н. 0000110589 00000 н. 0000111179 00000 п. 0000111381 00000 н. 0000111733 00000 н. 0000112098 00000 н. 0000112693 00000 п. 0000112792 00000 н. 0000131452 00000 н. 0000131720 00000 н. 0000132052 00000 н. 0000132424 00000 н. 0000132523 00000 н. 0000165115 00000 н. 0000165377 00000 н. 0000165849 00000 н. 0000166232 00000 н. 0000181621 00000 н. 0000181881 00000 н. 0000181999 00000 н. 0000201764 00000 н. 0000202042 00000 н. 0000202418 00000 н. 0000202822 00000 н. 0000203289 00000 н. 0000203811 00000 н. 0000204077 00000 н. 0000204877 00000 н. ̀

Значок Лондонского автобуса | Канцелярские товары

{ "действие": "Globale-ScriptLoaderData", "Строка запроса": "", "locale": "en_MT", "clientJsUrl": "https: // web.global-e.com/merchant/clientsdk/660 ", "apiVersion": "2.1.4", «clientJsMerchantId»: 660, "geCookieName": "GlobalE_Data", "clientSettings": "{\" AllowClientTracking \ ": {\" Значение \ ": \" true \ "}, \" CDNEnabled \ ": {\" Значение \ ": \" true \ "}, \" CheckoutContainerSuffix \ ": {\" Value \ ": \" Global-e_International_Checkout \ "}, \" FullClientTracking \ ": {\" Value \ ": \" true \ "}, \" IsMonitoringMerchant \ ": {\" Value \ " : \ "true \"}, \ "IsV2Checkout \": {\ "Значение \": \ "true \"}, \ "SetGEInCheckoutContainer \": {\ "Значение \": \ "true \"}, \ " ShowFreeShippingBanner \ ": {\" Значение \ ": \" false \ "}, \" AdScaleClientSDKURL \ ": {\" Значение \ ": \" https: // storage-pu.adscale.com/static/ecom_js/{0}/adscale_purchase.js \ "}, \" AmazonUICulture \ ": {\" Value \ ": \" en-GB \ "}, \" AnalyticsUrl \ ": {\" Значение \ ": \" https: //services.global-e.com/ \ "}, \" CDNUrl \ ": {\" Значение \ ": \" https: //webservices.global-e.com/ \ "}, \" CheckoutCDNURL \ ": {\" Значение \ ": \" https: //webservices.global-e.com/ \ "}, \" EnableReplaceUnsupportedCharactersInCheckout \ ": {\" Значение \ ": \" false \ "}, \" GTM_ID \ ": {\" Значение \ ": \" GTM-PWW94X2 \ "}, \" InternalTrackingEnabled \ ": {\" Значение \ ": \" false \ "}, \" PixelAddress \ ": {\" Значение \ ": \" https: //utils.global-e.com \ "}, \" TrackingV2 \ ": {\" Value \ ": \" true \ "}, \" MerchantIdHashed \ ": {\" Value \ ": \" mZDx \ "}}", "clientJsDomain": "https://web.global-e.com", "cookieDomain": "www.accessorize.com", "globaleOperatedCountry": правда, "performFrontendSiteUrlRedirect": true, "getSiteRedirectUrl": "https://www.accessorize.com/on/demandware.store/Sites-accessorize-global-Site/en_MT/Globale-GetSiteRedirectUrl", "geEnabled": правда, "страна": "MT", "countryName": "Мальта", «валюта»: «евро», "культура": "en-GB", "loadedProviders": { "EmailValidation": { "id": "EmailValidationData8", "isAbstract": ложь, "настройки": { "уровень": "Адрес", "relyOnIt": правда, "communicationApproach": "JS", "messageForUnavailable": "Услуга недоступна", "messageForInvalid": "К сожалению, это недействительный адрес электронной почты, попробуйте еще раз", "messageForInconclusive": "Не удалось определить результат", "messageForCatchAll": "Проверяемый адрес будет принят, но может быть возвращен позже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
