Что такое шина управления в компьютере
Шина управления — это часть системной шины компьютера, по которой передаются управляющие сигналы между процессором и другими устройствами. Она играет важную роль в координации работы всех компонентов компьютерной системы.
Основное назначение шины управления:
- Передача сигналов управления от процессора к устройствам
- Синхронизация работы устройств
- Арбитраж доступа к системной шине
- Передача запросов на прерывания
Таким образом, шина управления обеспечивает согласованную работу всех устройств компьютера под руководством центрального процессора.

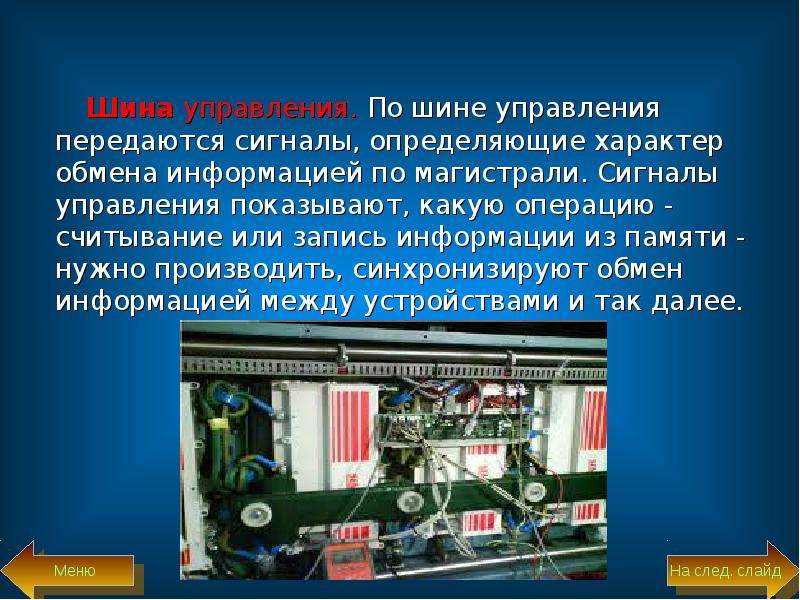

Какие сигналы передаются по шине управления
По шине управления передаются следующие основные типы сигналов:
- Сигналы чтения/записи — указывают направление передачи данных
- Сигналы подтверждения — квитирование успешной операции
- Сигналы прерываний — запросы на прерывание от устройств
- Сигналы синхронизации — тактовые импульсы
- Сигналы управления шиной — арбитраж доступа к шине
Конкретный набор сигналов зависит от архитектуры системы, но в целом они обеспечивают управление всеми процессами обмена данными.
Принцип работы шины управления
Работа шины управления основана на следующих принципах:
- Процессор формирует управляющие сигналы и передает их по шине
- Устройства принимают сигналы и выполняют соответствующие действия
- Устройства могут отправлять сигналы обратно процессору
- Специальные сигналы обеспечивают синхронизацию работы
- Арбитр шины управляет доступом устройств к системной шине
То есть шина управления обеспечивает двунаправленный обмен управляющими сигналами между процессором и периферийными устройствами компьютера.

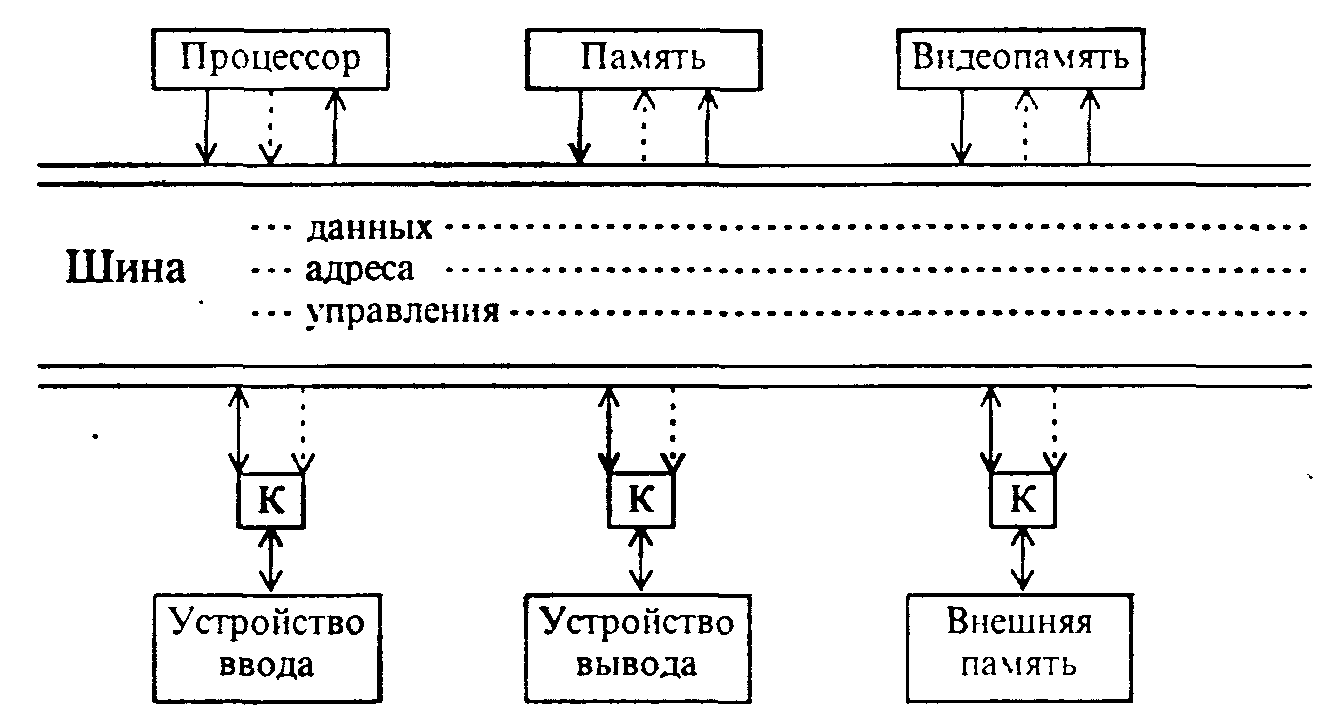

Отличия шины управления от других шин
Важно понимать, чем шина управления отличается от других системных шин:
- Шина данных передает непосредственно данные между устройствами
- Шина адреса передает адреса ячеек памяти или портов ввода-вывода
- Шина управления передает управляющие сигналы и команды
То есть каждая шина выполняет свою функцию в обеспечении обмена информацией между компонентами компьютера. Шина управления координирует этот процесс.
Роль шины управления в работе компьютера
Шина управления играет критически важную роль в функционировании компьютера:
- Обеспечивает централизованное управление всеми устройствами
- Синхронизирует работу компонентов системы
- Координирует доступ устройств к общим ресурсам
- Позволяет процессору управлять потоками данных
- Обеспечивает обработку прерываний от устройств
Без шины управления невозможна согласованная работа всех устройств компьютера под управлением центрального процессора.
Примеры сигналов шины управления
Рассмотрим некоторые конкретные примеры сигналов, передаваемых по шине управления:
- MEMR — чтение из памяти
- MEMW — запись в память
- IOR — чтение из порта ввода-вывода
- IOW — запись в порт ввода-вывода
- RESET — сброс и инициализация устройств
- IRQ — запрос на прерывание
- READY — готовность устройства
- BUSREQ — запрос на захват шины
Эти и другие сигналы позволяют процессору эффективно управлять работой всех компонентов компьютерной системы.
Стандарты шины управления
Существуют различные стандарты шины управления, которые определяют набор сигналов и протоколы обмена:
- ISA — 8/16-битная шина для PC-совместимых компьютеров
- PCI — высокоскоростная локальная шина
- AGP — специализированная шина для видеокарт
- PCI Express — современный стандарт системной шины
- VMEbus — шина для промышленных систем
Каждый стандарт определяет свой набор управляющих сигналов и протоколы их использования. Это обеспечивает совместимость устройств разных производителей.
Заключение
Шина управления является важнейшим элементом архитектуры компьютера, обеспечивающим централизованное управление всеми его устройствами. Она передает управляющие сигналы между процессором и компонентами, синхронизирует их работу, координирует доступ к общим ресурсам. Без шины управления невозможна согласованная работа сложной вычислительной системы.
Шина управления — Студопедия
Шина адреса.
Предназначена для передачи адреса ко всем периферийным устройствам (как к устройствам памяти, так и к портам ввода/вывода). Количество разрядов адресной шины отличается большим разнообразием. Например, микропроцессор серии К580ИК80 имеет 16 разрядов адреса. Это можно считать минимальным количеством. Процессор Intel 8086, На котором собран родоначальник всех современных персональных компьютеров – IBM PC-XT, имеет 20 разрядов адреса. Современные процессоры имеют до 32 разрядов и больше. От количества разрядов шины адреса зависит, какое количество ячеек памяти может адресовать процессор. Процессор, имеющий шестнадцатиразрядную шину данных может обращаться к 2
В вычислительной технике используется необычная размерность для измерения объема памяти. Число 1024 (а это 210) байт информации принято называть Килобайтом. Почему 1024, а не 1000? Ну во первых потому, что количество ячеек памяти, адресуемых любым микропроцессором всегда является величиной, равной какой либо степени числа два. Например, для адресации 1024 ячеек памяти нужна шина адреса, имеющая ровно 10 разрядов. При этом шина не будет избыточна. Если бы мы захотели иметь только 1000 ячеек памяти, то для того, что бы обеспечить возможность обратиться к любой из них, нам все равно потребовалось бы 10 разрядов адреса, так как при девяти разрядах можно обратиться только к 512 ячейкам. Поэтому никто и ни когда не делал запоминающего устройства с объемом не равным одной из степеней двойки. Логично, что и объем памяти удобнее измерять в величинах, из того же ряда.
Поэтому один килобайт равен 1024 байта. Один мегабайт равен 1024 килобайта. Один гигабайт равен 1024 мегабайту. Ну, дальше наша техника пока еще не пошла. Пока объемы памяти, реально используемой на современных компьютерах, не превышают нескольких гигабайт.
Для адресации портов ввода/вывода используется та же самая шина данных. Но в отличие от режима обмена данными с ОЗУ, при обмене с ПЗУ обычно используются только восемь (реже 16) младших разрядов той же самой шины адреса. Это связано с тем, что в реальной микропроцессорной системе портов ввода вывода бывает гораздо меньше, чем ячеек памяти.
Эта шина не имеет такой же четкой структуры, как шина данных или шина адреса. В шину управления условно объединяют набор линий, передающих различные управляющие сигналы от процессора на все периферийные устройства и обратно. Что же это за линии. В любой шине управления обязательно присутствует линии, передающие следующие сигналы:
RD – сигнал чтения
WR – сигнал записи
MREQ – сигнал, инициализации устройств памяти (ОЗУ или ПЗУ)
IORQ –сигнал инициализации портов ввода/вывода
Кроме того, к сигналам шины управления относятся:
READY – сигнал готовности
RESET– сигнал сброса
И еще несколько специальных сигналов, о которых мы поговорим позже.
В данной книге мы будем рассматривать простую микропроцессорную систему, имеющую восьмиразрядную шину данных и шестнадцатиразрядную шину адреса.
Рассмотрим подробнее, как работает микропроцессорная система, изображенная на рис. 28. В основном режиме работы, всей микропроцессорной системой управляет центральный процессор (CPU). При этом он может выполнять четыре основных операции: чтение из ячейки памяти, запись в ячейку памяти, чтение из порта и запись в порт.
Для того, что бы прочитать байт из ячейки памяти, процессор сначала устанавливает на шине адреса адрес нужной ячейки. Затем он устанавливает сигнал MREQ в активное состояние (Лог. 0). Этот сигнал поступает на устройства памяти и служит разрешением для их работы. При этом сигнал IORQ остается равным лог. 1. Поэтому порты ввода/вывода микропроцессорной системы не активны.
В следующий момент времени процессор переводит в активное состояние сигнал RD. Этот сигнал поступает как на устройства памяти, так и на порты ввода/вывода. Однако порты не реагируют на него, так как они отключены высоким уровнем сигнала IORQ. Устройство памяти напротив, получив управляющие сигналы RD и MREQ, выдает на шину данных байт информации из той ячейки памяти, адрес которой поступает на него по шине адреса.
Процесс записи данных в память происходит в следующей последовательности: Сначала центральный процессор выставляет на адресную шину адрес нужной ячейки памяти. Затем на шину данных он выставляет байт, предназначенный для записи в эту ячейку. После этого активизируется сигнал MREQ, разрешающий доступ к модулю памяти. И уже затем процессор устанавливает сигнал WR в активное (лог. 0) состояние. По этому сигналу происходит запись байта в ячейку памяти, адрес которой присутствует на шине адреса.
Некоторые виды памяти работают очень медленно. Они могут не успеть выдать информацию или произвести ее записать так быстро, как это способен сделать центральный процессор. Для согласования работы медленных устройств памяти с быстрыми процессорами существует сигнал READY (готовность). Сразу после того, как процессор установит сигнал чтения или записи в активное состояние, устройство памяти устанавливает сигнал READY в пассивное состояние (лог. 0). Такой уровень сигнала означает, что внешнее устройство не готово, то есть еще не выполнило команду. Сигнал READY поступает на процессор, и он переходит в режим ожидания. Когда устройство памяти выполнит команду, оно установит сигнал в активное состояние (лог. 1). Процессор, получив этот сигнал, возобновляет работу. Сигнал READY применяется и в случае работы с медленными портами ввода/вывода.
Операции чтения и записи с портами ввода/вывода происходят аналогично операциям чтения/записи с ОЗУ. Различие лишь в том, что вместо сигнала MREQ, в активное состояние переходит сигнал IORQ, разрешающий работу портов.
Как видно из схемы (рис. 24), к одной системной шине могут подключаться несколько модулей памяти, а так же несколько портов. Все устройства ко всем шинам подключаются параллельно. Как же происходит, что процессор записывает информацию в тот модуль памяти, в который нужно и при этом он не попадает в другие модули? Для этого в каждый модуль памяти встроен специальный дешифратор. На него подаются сигналы старших разрядов адресной шины. Далее, при помощи внутренних перемычек, для каждого модуля выбирается свой диапазон адресов с таким расчетом, что бы модули занимали разные не пересекающиеся диапазоны. Для того, что бы это было понятнее, предположим, что мы имеем четыре модуля памяти по шестнадцать ячеек в каждом. Для адресации шестнадцати ячеек достаточно четырех разрядов адресной шины. Еще два разряда понадобятся для того, что бы выбирать один из модулей. Поэтому четыре младших разряда шины данных (D0..D3) подаются на все модули памяти параллельно и используются для выбора одной из ячеек в модуле. Следующие два разряда (D4,D5) подаются на дешифраторы выбора модуля. Такие модули еще называют банками памяти. Перемычки в выбираемых модулях при этом нужно установить так, что бы первый модуль (банк памяти) активизировался тогда, когда разряды D4, D5 примут значение 002. Во втором модуле перемычки должны быть установлены в положение, при котором модуль будет активизироваться если D5, D5 примут значение 012. Третий модуль активизируется при D4, D5 =102, а четвертый при 112. При таком способе включения модулей памяти первый банк памяти будет занимать в адресном пространстве адреса с 0000002 по 0011112. Второй банк – адреса с 0100002 по 0111112. Третий – с 1000002 по 1011112. И четвертый — с 1100002 по 1111112. Таким образом, процессор сможет обращаться к любой ячейке любого банка памяти. И при этом все модули будут подключены ко всем шинам микропроцессорной системы параллельно.
В заключение этой главы необходимо сказать о еще одном элементе, обязательно присутствующем в любой микропроцессорной системе. Это тактовый генератор. На рис. 24 тактовый генератор для простоты не показан. Каждая операции в микропроцессорной системе разделена на несколько тактов. Тактовый генератор вырабатывает прямоугольные импульсы, которые поступают на специальный вход микропроцессора, а иногда и на некоторые другие микросхемы микропроцессорной системы. Эти импульсы синхронизирует все процессы, происходящие в микропроцессорной системе и, в конечном счете, определяют быстродействие всей системы. У микроконтроллеров AT89C2051 и аналогичных ему, тактовый генератор входит в состав самой микросхемы контроллера.
Шина управления — Студопедия
Шина данных,
Шина адресная,
ШИНЫ
Шины данных и шины адресов (на физическом уровне) – многопроводные линии с гнездами для подключения электронных схем.

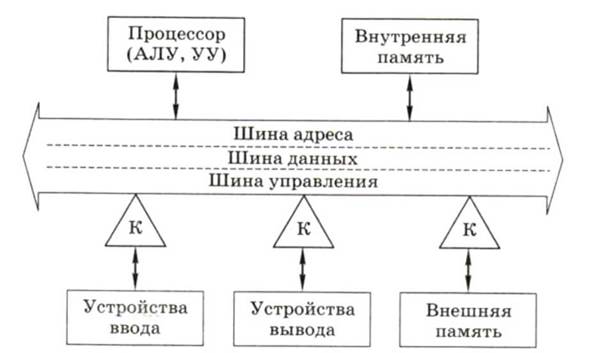

Совокупность проводов магистрали разделяется на отдельные группы: шину адреса, шины данных и шину управления:
Шина адреса предназначена для передачи адреса того устройства (или той ячейки памяти), к которому обращается процессор.
По шине данных передаётся вся информация при записи и считывании.
По шине управления передается управляющий сигнал и сигналы синхронизации.
Процесс взаимодействия процессора и памяти сводится к двум операциям – записи и считывания информации. При записи процессор по специальным проводникам (шина адреса) передает биты, кодирующие адрес, по другим проводникам – управляющий сигнал «запись», и еще по другой группе проводников (шины данных) передает записываемую информацию.
При чтении по шине адреса передается соответствующий адрес оперативной памяти (ОП), а с шины данных считывается нужная информация.
По шине адресов передается также адрес порта ввода — вывода, который нужен для
использования ЦП. Сигнал ввода-вывода определяет направление передачи.
Шины могут соединять ЦП как с памятью, так и с УВВ.
Современные компьютеры имеют прямую связь межу памятью и УВВ, что позволяет осуществлять передачу данных к периферийным устройствам и обратно без участия ЦП.
Этот метод передачи данных называется прямым доступом к памяти (ПДП).
Преимуществом ПДП является то, что скорость передачи обеспечивается только временем доступа к памяти (обычно менее 1 мкс).
Для передачи данных через ЦП требуется несколько команд, и на это уходит в 10-20 раз больше времени.
Прямой доступ к памяти применяется с быстродействующими периферийными устройствами, такими как магнитные диски, быстродействующие линии связи или дисплеи.
1.4 ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР
это основной рабочий компонент компьютера, который:
— выполняет арифметические и логические вычисления;
— управляет вычислительным процессом;
— координирует работу всех устройств компьютера.
ЦП обрабатывает данные. Он выбирает команды из памяти, дешифрирует их и выполняет.
ЦП вырабатывает временные сигналы и сигналы управления, передает в память и из памяти и устройств ввода-вывода, выполняет арифметические и логические операции и идентифицирует внешние сигналы.
На рис.1.1.4. показан структура типичного ЦП.
Рис.1.1.4.
В течение каждого цикла командыЦП выполняет много управляющих функций:
1. помещает адрес команды в адресную шину памяти;
2. получает команду из шины ввода данных и дешифрирует ее;
3. выбирает адреса и данные, содержащиеся в команде; адреса и данные могут находиться в памяти или в регистрах;
4. выполняет операцию, определенную в коде команды. Операцией может быть арифметическая или логическая функция, передача данных или функция управления;
5. следит за управляющими сигналами, такими как прерывание, и реагирует соответствующим образом;
6. генерирует сигналы состояния, управления и времени, которые необходимы для нормальной работы УВВ и памяти.
Таким образом, ЦП является “мозгом”, определяющим действия компьютера.
