Как работает генератор широкополосного шума на основе регистров сдвига. Какие микросхемы используются в схеме. Какие преимущества дает цифровой метод генерации шума. Как получить белый и розовый шум с помощью такого генератора.

Содержание

Принцип работы генератора широкополосного шума на регистрах сдвига

Генератор широкополосного шума на основе регистров сдвига является эффективным способом получения качественного шумового сигнала для тестирования и измерений. Рассмотрим основные принципы работы такого генератора:

  • В основе лежит цифровой регистр сдвига с обратной связью
  • Обратная связь реализуется с помощью логических элементов XOR
  • На выходе формируется псевдослучайная двоичная последовательность (PRBS)
  • Длина последовательности определяется разрядностью регистра сдвига
  • Тактовый генератор задает верхнюю границу частотного диапазона шума

Такой подход позволяет получить стабильный и предсказуемый шумовой сигнал с хорошими спектральными характеристиками. При этом реализация остается достаточно простой.


Схема генератора на КМОП-микросхемах

Рассмотрим практическую реализацию 23-разрядного генератора PRBS на распространенных КМОП-микросхемах:

  • Используются три 8-разрядных регистра сдвига 4094
  • Обратная связь реализована на четырехканальном элементе XOR 4070
  • Отводы для обратной связи берутся с 18-го и 23-го разрядов
  • Тактовый генератор на частоту около 60 кГц
  • RC-цепь на входе для гарантированного запуска

Такая схема позволяет получить последовательность длиной более 8 миллионов тактов, что обеспечивает высокое качество шумового сигнала.

Преимущества цифрового метода генерации шума

По сравнению с аналоговыми генераторами на основе обратно смещенных p-n переходов, цифровой метод имеет ряд важных преимуществ:

  • Стабильность и повторяемость характеристик
  • Высокий уровень выходного сигнала без дополнительного усиления
  • Широкий частотный диапазон, ограниченный только тактовой частотой
  • Возможность легко получить как белый, так и розовый шум
  • Простота реализации на стандартных цифровых микросхемах

Эти факторы делают цифровые генераторы шума предпочтительными для многих применений в области измерений и тестирования.


Получение белого и розового шума

Выходной сигнал цифрового генератора PRBS очень близок по характеристикам к белому шуму. Для получения розового шума достаточно пропустить этот сигнал через простой RC-фильтр с наклоном АЧХ -3 дБ/октаву.

Какой тип шума использовать в конкретной задаче? Это зависит от целей:

  • Белый шум подходит для тестирования широкополосных систем
  • Розовый шум лучше для акустических измерений
  • В некоторых случаях может потребоваться шум с другим спектром

Цифровой генератор позволяет легко получить шумовой сигнал с нужными характеристиками путем последующей фильтрации.

Применение генераторов широкополосного шума

Генераторы широкополосного шума находят применение во многих областях:

  • Тестирование и настройка аудиосистем
  • Акустические измерения помещений
  • Проверка радиоприемных устройств
  • Калибровка измерительных приборов
  • Маскировка речи для защиты информации
  • Создание звуковых эффектов

Широкий спектр применений делает генераторы шума востребованными как в профессиональной, так и в любительской практике.


Вопросы выбора параметров генератора

При разработке генератора шума возникает ряд вопросов по выбору параметров:

  • Какую длину регистра сдвига использовать?
  • Какую тактовую частоту выбрать?
  • Какие отводы задействовать для обратной связи?
  • Нужен ли выходной фильтр для формирования спектра?

Ответы на эти вопросы зависят от конкретной задачи. Например, для тестирования аудиосистем обычно достаточно 15-разрядного регистра и тактовой частоты 60-100 кГц. Для более требовательных применений может потребоваться увеличение разрядности и тактовой частоты.

Особенности практической реализации

При практической реализации генератора шума следует учитывать ряд моментов:

  • Необходимость экранирования для уменьшения наводок
  • Развязка по питанию цифровых и аналоговых цепей
  • Применение буферных каскадов на выходе
  • Возможность регулировки выходного уровня
  • Выбор типа выходных разъемов

Тщательная проработка этих вопросов позволит получить надежно работающее устройство с хорошими характеристиками.

Заключение

Генераторы широкополосного шума на основе цифровых регистров сдвига являются эффективным инструментом для различных измерений и тестирования. Они позволяют получить качественный шумовой сигнал при относительно простой схемотехнике. Понимание принципов работы таких генераторов дает возможность создавать устройства с оптимальными параметрами для конкретных задач.



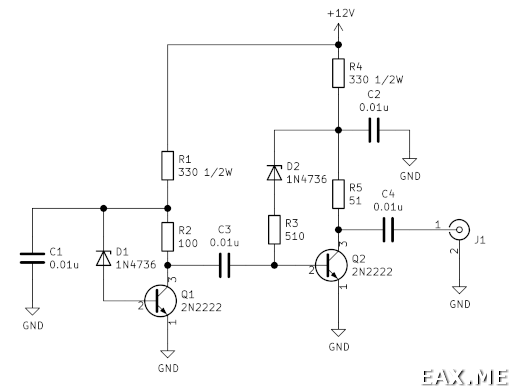

Схема широкополосного генератор шума ЗЧ на двух транзисторах

Что-то не так?
Пожалуйста, отключите Adblock.

Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.

Как добавить наш сайт в исключения AdBlock

Электрическая схема такого широкополосного генератора шума приведена на рис. 5.8. Собственно источником шума в ней служит стабилитрон VD2, на транзисторе VT1 выполнен широкополосный усилитель шумового напряжения, а на транзисторе VT2 — эмиттерный повторитель для согласования генератора с 50-омной нагрузкой.

В отличие от других схем генератора шума, источник шума на стабилитроне VD2 в этой схеме включен не в цепь базы , транзистора VT1, а в цепь эмиттера. База транзистора VT1 по переменному току соединена с общим проводом схемы конденсаторами С1 и С2. Таким образом, транзистор VT1 в усилительном каскаде включен по схеме с общей базой.

Рис. 5.8. Широкополосный генератор шума

Поскольку схема с общей базой лишена главного недостатка схемы с общим эмиттером — эффекта Миллера, то такое включение обеспечивает максимальную широкополосность усилителя шумового напряжения для данного типа транзистора.

А такой недостаток схемы с общей базой, как высокое выходное сопротивление, компенсируется затем эмиттерным повторителем на транзисторе VT2. В итоге выходное сопротивление генератора шума составляет около 50 Ом (более точно устанавливается подбором резистора R6).

Режимы работы транзисторов VT1, VT2 и стабилитрона VD2 по постоянному току устанавливаются резисторами R2, R3 и R5:

  • напряжение на базе транзистора VT1, равное половине напряжения питания, устанавливается состоящим из двух одинаковых резисторов R1 и R2 делителем напряжения;
  • ток через стабилитрон VD2 устанавливается резистором R5.

Нижний по схеме вывод стабилитрона VD2 по переменному току соединен с общим проводом схемы конденсаторами СЗ и С5. Дроссель L1 несколько поднимает усиление по напряжению усилителя на транзисторе VT1 и тем самым в некоторой степени компенсирует падение уровня шумового сигнала на частотах выше 2 МГц. Светодиод VD1 служит для индикации включения питания генератора шума выключателем SA1.

Литература: Корякин-Черняк С. Л. Как собрать шпионские штучки своими руками.

Инфосекьюр | КУПОЛ-4М Широкополосный генератор шума

Генератор шума «Купол – 4М» предназначен для радиоэлектронного подавления технических средств негласного съема информации («радио-жучков») и систем дистанционного управления, использующих радиоканал, а также маскировки побочных электромагнитных излучений технических средств и систем, обрабатывающих конфиденциальную информацию и (или) установленных в помещениях, предназначенных для проведения секретных совещаний.

Помимо задач противодействия техническим средствам разведки прибор может использоваться для блокирования каналов дистанционного управления радиоуправляемых взрывных устройств.

Прибор состоит из 4-х излучающих модулей, обеспечивающих равномерную амплитудно-частотную характеристику в диапазоне наиболее вероятного применения технических средств разведки и диверсионно-террористических устройств.

В ближней зоне излучения прибор может обеспечивать (в зависимости от электромагнитной обстановки!) блокирование работы сотовых телефонов и подслушивающих устройств, работающих с применением каналов систем мобильной связи (GSM, AMPS, DAMPS, CDMA).

НЕТ ГАРАНТИИ ПОДАВЛЕНИЯ ЛЮБЫХ РАДИОПЕРЕДАЮЩИХ УСТРОЙСТВ, т.к. это зависит от нескольких факторов!
Возможности устройства:

* Четыре независимых генератора, обеспечивающих равномерный спектр излучения в диапазоне 50 – 2000 МГц;

* Возможность автономной работы от встроенных аккумуляторов;

* Высокая выходная мощность;

* Встроенный блок питания для работы от сети питания 220В;

* Индикация состояния заряда аккумуляторных батарей;

Технические характеристики:

Диапазон частот излучаемого шума

50 . ..2000 МГц

Выходная мощность помехового сигнала (излучаемого шума), не менее

30 Вт

Энтропийный коэффициент качества помехи, не менее

0,8

Параметры электропитания

220 В АС, 50 Гц

Потребляемая мощность, не более

48 Вт

Длительность работы от аккумуляторных батарей, не более

1ч

Габаритные размеры

250x170x200 мм

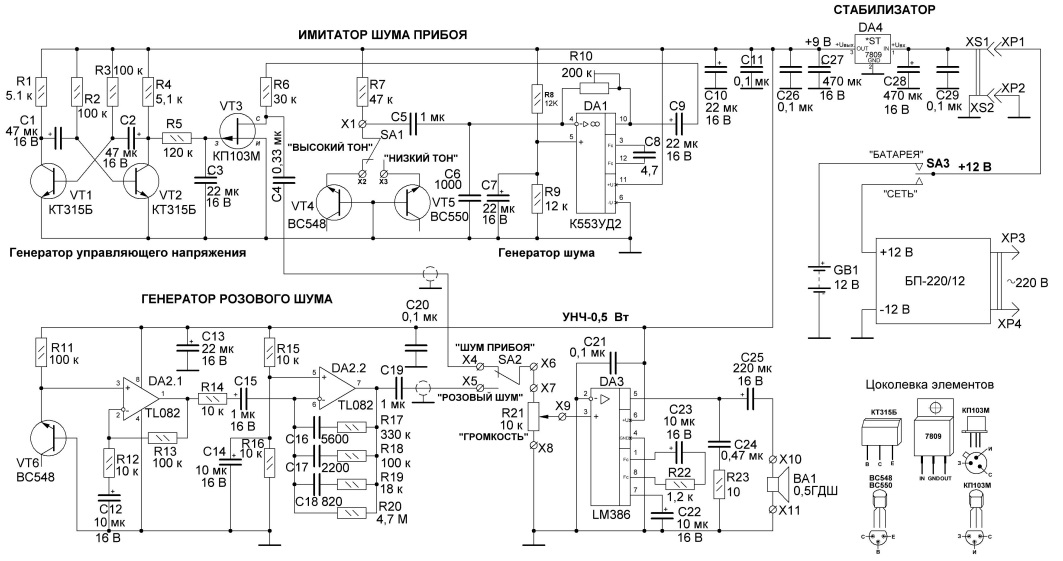

Генератор розового шума для тестирования звуковой аппаратуры

У меня с детства в голове сидит понятие о «розовом шуме». Сначала встретил в журнале «Радио» в разделе «За рубежом» несложный генератор на двух транзисторах. Затем похожая схема была повторена на страницах «Юного техника». В статьях рассказывалось о схожести звука с морским прибоем или шумом дождя, под который легче уснуть в шумной обстановке или просто успокоиться.

Вообще-то прибор получился черным, но шум генерирует розовый.
В разное время возникали публикации о том, что с помощью генератора розового шума полезно на слух проверять АЧХ усилительного или звукозаписывающего тракта, обнаруживать дефекты акустики помещений или акустических систем.

В звукоинженерной и звукорежисёрской практике мне нередко необходим источник звукового сигнала, для проверки работы различных устройств. И вот я «дозрел», пора паять!

Содержание / Contents

Послушайте сами, что это за штука:

Розовый шум
В прикладных областях известен также как мерцательный или фликкер-шум. Розовый шум является равномерно убывающим в логарифмической шкале частот.
Розовый шум обнаруживается, например, в сердечных ритмах, в графиках электрической активности мозга, в электромагнитном излучении космических тел, а также практически в любых электронных и механических устройствах.


Я порылся в интернете, чтобы, не парясь, соорудить прибор по готовой схеме. Выбор пал на статью нашего австралийского коллеги Rod Elliott «Pink Noise Generator for Audio Testing». Схема была успешно повторена.

Однако, в процессе эксплуатации стало ясно, что источник должен подключаться к баллансному входу проверяемого устройства, будь то микрофонный вход или линейный. К готовому устройству пришлось добавить дополнительную платку, обеспечивающую дифференциальный выход.
В результате получилась такая схема:

С3 – 5600пф, С4 – 2200пф, С5 – 820пф.
С1, С2 и С14 – 22 мкф 16в.
С6, С7 – 220 мкф 16в, С8, С9 – 470 мкф 16в.
С10 — С13 – 22 мкф 63в.
R1, R5, R7, R14, R16, R20, R21 – 100ком, R4 – 330ком, R6 – 18ком, R22 – 1 мом.
R3 – 33-100ком (подбор по максимальному уровню шума).
R2, R8, R13, R15 – 10ком, R17 — R19, R22 — 33ом.
R9 – 24ком, R10 – 2,4ком, R11 – 240ом, R12 – 24ом.
DA1 и DA2 — LM358.
VT1 – KT315Б.


Использованные микросхемы LM358 не отличаются характеристиками, но для генератора шума это значения не имеет. В отличие от оригинальной схемы использован старый добрый КТ315Б – по схеме это транзистор VT1. На нем собран генератор «белого» шума, который затем усиливается каскадом на микросхеме DA1.2 в 10 раз. Следующий каскад на DA1.1 преобразует шум из «белого» в «розовый», ослабляя его на 3 Дб с каждой октавой по возрастанию частоты.

Изначально в схеме был потенциометр, однако в моей практике достаточно иметь 4-ступенчатый аттенюатор: 0дб, 20 Дб, 40 Дб и 60 Дб – четыре вариации позиций двух тумблеров S1 и S2.

На следующей микросхеме собран дифференциальный выход устройства: на DA2.1 неинвертирующий усилитель, а на DA2.2 инвертирующий.

Я применил аналоги неполярных конденсаторов, с подпиткой, считаю, что они вносят меньше искажений в сигнал. На выходе конденсаторы обязаны быть с рабочим напряжением не менее 50 Вольт из-за необходимости иногда подключиться к фантомному входу проверяемого устройства.
Т. к. устройство собиралось в единственном экземпляре, то плата не разрабатывалась, всё собиралось на макетках. Желающие могут разработать печатку.
К тому же, если придется повторить эту схему, то можно будет применить всего один корпус микросхемы LM324 (счетверённый ОУ), что позволит отказаться от следующих деталей: С6, С7, R17 и R18.

В подборе нуждается резистор R3 по максимальному уровню шума. При правильной сборке схема начинает работать сразу. Сигнал появляется через пару секунд после включения. Устройство запитано от двух 9-вольтовых батареек типа «Крона». Потребляемый ток не более 10 – 12 мА (если нагрузка не низкоомная). Сигнал на выходе при «нулевом» аттенюаторе примерно равен 2 Вольта, что подходит для стандартного линейного входа.

Одна важная деталь: на схеме не указано подключение металлического корпуса к «земле». Железо подключается к экранному контакту выходного гнезда уже после переключателя S3 (Ground/Lift), чтобы сохранялась экранировка в режиме с «оторванной землей». Последняя, например, нужна для проверки кабелей на «одноногость» — обрыв одной из жил, когда режиме «Ground» сигнал проходит, а в «Lift» нет.

Соблюдайте осторожность! Если на микрофонный вход подается фантомное напряжение, то при переключении последних режимов из одного в другой может возникать бросок напряжения, вызывающий громкий щелчок в акустических системах. Не выводите входной уровень на пульте на максимум.

Т.к. после «добавки» гнездо «XLR» уже не помещалось, то пришлось поставить гнездо для большого «гитарного джека» и сделать специальные переходники для разъемов «XLR» и «RCA».


Их распайка:
На всякий случай фотки процесса изготовления очень простого корпуса – в чей-либо практике может показаться полезным. Внутренние силовые конструкции меж собой и с металлом склеиваются клеем, аналогичным советскому «Моменту».

Для корпуса был взят стандартный тонкий электротехнический «швеллер» (П-образный профиль), от которого были отпилены два отрезка по 13 см, и деревянная плита для искусственного паркета. Когда возникла идея о дополнительном дифференциальном выходе, то тут же стало ясно, что все внутри размещается с трудом, но крышка закрылась, и я ничего переделывать не стал.
Снаружи корпус окрашен чёрной автомобильной эмалью из баллончика.

Всем всего звукотехнического!



Генераторы широкополосного шума AtlanTecRF

Генераторы шума серии ANG обеспечивают выход белого гауссовского шума мощностью до 1 Вт в нескольких моделях в диапазоне частот от 10 Гц до 18 ГГц с настраиваемыми параметрами до 40 ГГц.

Шум, который генерируется диодом, усиливается, и уровень может изменяться с шагом 1 дБ от 0 до 10 дБ или, опционально, с шагом 0,1 дБ от 0 до 111 дБ.

Охватывая частотный диапазон от 10 до 2500 МГц, модель ANG-1613 была разработана для универсального использования при юстировке и тестировании модемов спутниковой связи и систем ПЧ, передатчиков цифрового телевидения и базовых станций сотовой связи, а также широкого диапазона лабораторных испытаний и измерений.

Этот прибор обеспечивает общую выходную мощность белого шума в диапазоне +10 дБм, что соответствует плотности шума -84 дБм / Гц и типичной равномерности выходного сигнала +/- 1,5 дБ для системы с сопротивлением 50 Ом.
Двойное ручное ослабление с элементами управления на передней панели и легко читаемыми индикаторами обеспечивает ослабление до 100 дБ с шагом 1 дБ с возможностью дальнейшего повышения разрешения до 0,1 дБ. Сигналы могут быть объединены с выходным шумом через встроенный реактивный сумматор с высокой изоляцией.

Стандартные входные и выходные разъемы представляют собой розетки SMA из нержавеющей стали, но доступны варианты для других серий разъемов, включая тип N, BNC и TNC.Другие варианты включают удаленные аттенюаторы с цифровым управлением, выход с фильтром, несколько выходов, импеданс 75 Ом и маркеры фиксированной частоты.

  • От 10 Гц до 18 ГГц
  • Высокая мощность, до +30 дБм
  • Белый симметричный гауссовский шум
  • Прибор для испытаний
  • Плоский выход
  • Точный контроль затухания

Пользовательские параметры включают :

  • Частотный диапазон
  • Выходная мощность
  • Альтернативные разъемы
  • Входная мощность постоянного тока
  • Двойные выходы
  • Аттенюатор входного сигнала
  • Бесступенчатые аттенюаторы
  • Аттенюаторы с цифровым дистанционным управлением
  • Отфильтрованный вывод

См. Дополнительную информацию в нашем Справочнике для покупателей.

Цифровой генератор белого / розового шума

Проект 182
Elliott Sound Products пр.182

Авторские права © Февраль 2019, ESP (Род Эллиотт)

верхний
Введение

Создание шума хорошего качества всегда было проблемой. В большинстве наборов тестов, которые обеспечивают шумовой стимул, используется так называемая «последовательность максимальной длины» (MLS), также известная как «псевдослучайная двоичная последовательность» (PRBS) или регистр сдвига с линейной обратной связью (LFSR).Этот тип источника шума использует (цифровой) регистр сдвига с обратной связью, которая заставляет выходную последовательность изменяться явно случайным образом. На самом деле это вовсе не случайность, и последовательность всегда будет повторяться через период, определяемый длиной сдвигового регистра.

Алгоритмы основаны на сложной математике, достаточно распространенной для криптографов, криптоаналитиков и других, кто любит многочлены и аналогичные высокоуровневые математические функции, но несколько загадочны для более простых людей (включая многих инженеров-электронщиков).Путем подачи выбранных выходов регистра сдвига обратно на вход через один или несколько вентилей «исключающее ИЛИ» (XOR), если используются правильные соединения, результатом является несколько загадочная «последовательность максимальной длины». Генераторы псевдослучайных чисел широко используются в вычислительной технике, где они используются для чего угодно, от определения результата игры до генерации безопасных паролей. Если требуется предсказуемый результат, в сдвиговый регистр загружается «начальное» значение (которое может быть получено из вашего пароля или текущей даты и времени).

Само собой разумеется, что я не собираюсь вдаваться в подробное описание двоичной последовательности и не буду пытаться объяснять математику. Для всех, кто интересуется, существует бесчисленное множество ресурсов, которые действительно объясняют математику MLS, а некоторые даже предоставляют полную двоичную последовательность (для относительно коротких регистров сдвига), которая должна развлекать вас в течение нескольких минут. Для тех, кто не знаком со сдвиговым регистром, это тип цифрового счетчика, за исключением того, что «бит» данных, поступающий на вход, передается последовательно от одного «регистра» к следующему с каждым тактовым импульсом.Элемент XOR (исключающее ИЛИ) создает на выходе единицу, но только если два входа отличаются от . Если они оба «высокие» или оба «низкие», выход низкий (ноль).

Используется много разных устройств, и большинство из них ведет себя сходным (но определенно не идентичным) образом. Обратная связь может быть получена с 2, 4 или более различных выходов регистра сдвига и неизменно обеспечивается одним или несколькими логическими элементами XOR. Сдвиговый регистр управляется тактовым генератором (осциллятором), который определяет верхний предел частоты и время до повторения последовательности.


Рисунок 1 — Выходной спектр 23-битного генератора PRBS

Выходной спектр (построенный с помощью симулятора) показан выше. Вы можете видеть, что выше 10 кГц наблюдается очень небольшой спад, но это вряд ли вызовет проблемы при использовании. Измерить уровень шума при таком большом разбросе непросто, но симулятор говорит мне, что он примерно на 0,85 дБ ниже на 20 кГц. «Сигнатура» шума определенно «белая» (одинаковый уровень во всем частотном диапазоне), но для того, чтобы ее можно было использовать, ее необходимо преобразовать в розовый цвет, чтобы иметь равную энергию в каждой октаве .Розовый шум является предпочтительным стимулом для большинства тестов, связанных с широкополосным шумом. Два фильтра розового шума описаны в Проекте 11, который показывает аналоговый генератор белого шума на основе перехода база-эмиттер с обратным смещением. Хотя чисто аналоговый источник может работать очень хорошо, это непредсказуемо и имеет низкую амплитуду. Цифровая псевдослучайная последовательность предсказуема на 100% и дает выходной сигнал высокого уровня (около 2 В RMS).

Конечно, те же функции можно довольно легко реализовать с помощью небольшого микроконтроллера.Однако, поскольку он должен быть запрограммирован для реализации сдвигового регистра и функций XOR, вам нужен программатор для используемого вами микроконтроллера, или вам придется использовать µ-контроллер, для которого у вас уже есть программатор. Основным недостатком этого подхода является то, что, если вы не разработаете программу самостоятельно, ничего не выучите. Например, если бы вы могли просто купить предварительно запрограммированный µ-контроллер, то вы точно не узнали бы ничего нового. Преимущество «аппаратного» подхода состоит в том, что чему-то научится, и вы даже можете поэкспериментировать, чтобы увидеть (и услышать!) Эффект изменения ответвлений сдвигового регистра.

Другой альтернативой является запись шума, сгенерировав подходящий псевдослучайный шум с помощью Audacity или аналогичного программного обеспечения для обработки звука. Это гораздо менее удобно, чем наличие специального источника шума, и не помогает, потому что вы вводите еще один уровень неопределенности — выходной каскад используемого вами плеера. Шум также не будет превышать 20 кГц, если вы не закодируете его на частоте 96 кГц, что налагает дополнительные ограничения на систему воспроизведения, которую вы можете использовать. Хотя это, безусловно, допустимый способ создания шума, обычно он не очень удобен для мастерской.16-1) и тактовой частотой (скажем) 65 кГц, образец будет повторяться примерно один раз в секунду. Хотя более медленные часы увеличивают время цикла, они также уменьшают высокочастотную энергию, поэтому результат не имеет приемлемо плоского спектра. Из тестов, которые я провел, необходимо убедиться, что частота как минимум в 3 раза превышает интересующую нас максимальную частоту. Для 20 кГц это означает, что требуется 60 кГц. К сожалению (в данном случае из-за законов математики) 16-битная версия становится чрезмерно сложной, а 15-битную систему легче построить.

Много лет назад компания National Semiconductor выпустила MM5837 — 8-контактную ИС PMOS, которая была полноценным источником цифрового шума. Он обладал достаточно хорошей пропускной способностью и не требовал внешних компонентов. 17 -1).Будучи PMOS, он использовал отрицательный источник питания (V DD показан как отрицательный в таблице данных), но почти все решили это, установив его « вверх ногами », чтобы он мог использовать положительное напряжение питания, подключенное к тому, что обычно быть заземляющим штифтом. Он мог использовать напряжение питания до 25 В, но микросхема нормально работала и при более низких напряжениях.

Повторяющаяся последовательность MM5837 — слышно. Я знаю по собственному опыту, что последовательность IC легко распознается на слух, и вам нужен гораздо более длинный регистр сдвига, чтобы слушатель не мог обнаружить циклический характер звука.Приложение, для которого я использовал IC (много лет назад), предназначалось для источника шума, чтобы блокировать внешние звуки, предназначенное для того, чтобы помочь людям заснуть или оставаться во сне с посторонними шумами (аналогично далеким волнам, разбивающимся на пляже). Выходной шум был сильно отфильтрован, чтобы удалить большинство высокочастотных звуков (которые не особенно приятны). Тем не менее, IC никогда не считалась «хорошим» источником шума, и лучшие альтернативы достаточно легко создать.

С горсткой дешевых деталей вы можете собрать свои собственные.15-битного (только) достаточно, поскольку повторение не имеет значения для тестового оборудования. Однако в рекомендуемой схеме используется 23 бита с ответвлениями на выходах Q18 и Q23 (18 и 23 бита). Большинство современных наборов для тестирования (анализаторы динамиков и / или аудио) используют псевдослучайную последовательность для генерации шума. Хотя существует проект для генератора шума (см. Проект 11 — Генератор розового шума), в нем используется транзисторный переход с обратным смещением для генерации «истинного» случайного белого шума, за которым следует фильтр 3 дБ / октава для обеспечения «розового» шума.Тот же фильтр можно использовать и с сигналом MLS, но он имеет гораздо большую амплитуду и требует минимального усиления.

К сожалению, многие из оригинальных КМОП-микросхем серии 4000 сейчас сняты с производства. 4006 был 18-битным регистром сдвига, который идеально подходил бы для 17-битной версии, но теперь они устарели. Как и MM5837, они доступны на ebay, но здесь действуют те же предостережения. Рекомендуемый 4094 — это 8-ступенчатый сдвиговый регистр с выходами с тремя состояниями, но все «причудливые» функции отключаются постоянным высоким напряжением на контакте 1 (строб) и контакте 15 (разрешение выхода).

Обратная связь важна. С вентилем XOR состояние «все нули» никогда не должно существовать, потому что оно остановит весь вывод — только нули будут передаваться через регистр сдвига, обеспечивая на выходе … ноль. Если инвертор используется для создания логического элемента XNOR (исключающее ИЛИ-НЕ), то состояние «все единицы» запрещено. Можно добавить дополнительную логику для «предварительной загрузки» сдвигового регистра, или может быть включена простая схема запуска, чтобы гарантировать, что сдвиговый регистр не запускается со всеми регистрами в «единицу» или «ноль».В большинстве случаев это достигается с помощью простой RC-цепи (резистор-конденсатор), которая заставляет цепь запускаться. Это подход, использованный здесь, с R1 и C1, гарантирующими, что «запрещенное» состояние с нулями не может существовать.


Рисунок 2 — 23-битный генератор PRBS с использованием общих КМОП-микросхем

На рисунке выше показана предлагаемая схема. Он использует три 8-битных регистра сдвига 4094 и четырехъядерный вентиль XOR 4070. Один вентиль XOR используется для генерации обратной связи с использованием ответвлений в Q23 и Q18.Q24 здесь не используется, потому что для получения необходимого количества ответвлений требуется более сложный вентильный массив XOR. 15, 17, 18, 20. 21, 22 и 23 ступени предпочтительны, потому что для получения MLS требуется только два отвода. Конечно, есть и другие, для которых требуется всего два нажатия, и они показаны в справочных материалах. Требуются четыре ответвления с 16, 19 и 24 битными регистрами (как и многие другие, но здесь они не актуальны).

Для многих других длин регистров сдвига требуется четыре отвода (хотя в некоторых случаях можно использовать и больше).Это своего рода математический кошмар, но, к счастью, другие уже справились с этим [2, 4] . Однако, похоже, есть и другие соединения, которые также работают, но если вы ошибетесь, вы не получите ничего, даже напоминающего белый шум.

23-битный генератор PRBS имеет длину последовательности 8 388 607 тактов. При тактовой частоте 60 кГц это означает, что последовательность повторится через 140 секунд. Сомнительно, чтобы вам нужно было заходить так далеко, но стоимость небольшая (микросхемы 4094 стоят менее 2 долларов.00 каждый от большинства поставщиков). Я решил, что получить лучший источник шума стоит небольших дополнительных затрат, отсюда и 23 ступени. Регистры длиной 17, 19 и 21 бит требуют дополнительных 4094, и было бы глупо использовать более короткие последовательности после добавления третьей IC.

Если вы удалите один 4094, вы сможете использовать более короткую последовательность. С двумя регистрами сдвига вы можете иметь до 15 бит, сохраняя только два ответвления. 15-битный PRBS будет задействован в Q14 и Q15, а Q16 не будет использоваться.15-битная версия имеет количество циклов 32 767, поэтому при тактовой частоте 60 кГц он будет повторяться чуть более чем через 500 миллисекунд. Этого может быть достаточно для вас, и вы легко можете изменить показанный рисунок, чтобы получить более короткую версию. Не рекомендуется использовать регистр сдвига менее 15 бит, и они не показаны в таблице ниже. Чтобы свести к минимуму путаницу, выход первой ступени помечен как «Q1», а не «Q0», как показано во многих таблицах данных. Остальные выходы также указаны в скобках. Q n — длина регистра сдвига, а Q x — отвод обратной связи.

Ступени Метчики (Q n , Q x ) MLS Длина Повтор, 60 кГц Clk
15 15, 14 32,767 546 мс
17 17, 14 131071 2,28 с
18 18, 11 262,143 4,3 с
20 20, 17 1 048 575 17.5 с
21 21, 19 2,097,151 34,9 с
22 22, 21 4,194,303 70 с (1 м 10 с)
23 23, 18 8,388,607 140 с (2 м 20 с)
25 25, 22 33,554,431 559 с (9 м 19 с)
28 28, 25 268,435,455 4,474 с (1ч 14м 33с)
29 29, 27 536,870,911 8,947 с (2 ч 29 м 8 с)
Таблица 1 — Длины регистров сдвига для двух ответвлений

В приведенной выше таблице показаны длины сдвиговых регистров, точки ответвления, длины MLS и приблизительный период повторения (основанный на тактовой частоте 60 кГц) только для тех последовательностей, которые требуют двух ответвлений.Промежуточные были исключены, потому что они должны использовать четыре ответвления, что требует трех вентилей XOR. Сдвиговые регистры с менее чем 15 битами бесполезны, поскольку степень «случайности» недостаточна для получения широкополосного звукового шумового сигнала. Поскольку предлагаются 8-ступенчатые регистры сдвига, предпочтительнее использовать оптимальную длину (23 ступени), требующую трех 4094 IC. Вы можете добавить еще один регистр сдвига для получения более длинных последовательностей, но это не обязательно. Оптимальная длина выделена светло-серым цветом.Хотя более длинные варианты MLS выглядят привлекательно, они не нужны ни для тестирования (ни для большинства других целей). Последние три показанных могут быть достигнуты с помощью четырех регистров сдвига 4094. Обратите внимание, что длина последовательности не определяет время, необходимое для запуска вывода. Для предлагаемой 23-битной версии требуется 23 тактовых цикла, прежде чем на выходе появится шум — около 383 мкс при тактовой частоте 60 кГц.


Рисунок 3 — Тактовый генератор на основе XOR и питание 5 В

Один из оставшихся вентилей XOR не используется, а два других используются для генератора.Генераторы CMOS не являются прецизионными схемами в этой роли, поэтому вам почти наверняка придется изменить значение настроечного конденсатора и / или резистора (C1 и R2 соответственно), чтобы получить тактовую частоту где-то между 60 и 70 кГц. Показанные значения имитируют частоту 64 кГц, но в действительности все будет иначе. Если хотите, тактовую частоту можно увеличить примерно до 100 кГц. Это уменьшает «спад» высоких частот выше 10 кГц, но также может означать, что вам потребуется более длительное время измерения для отслеживания низкочастотных характеристик тестируемого устройства.Уменьшите C3 примерно до 56 пФ, чтобы увеличить частоту до ~ 110 кГц (как смоделировано). Тестовая схема работала на частоте 61 кГц с показанными значениями, но они могут отличаться в зависимости от используемых вами вентилей XOR.

Можно считать более простым (и, вероятно, более предсказуемым) использование триггера Шмитта CMOS (например, 4584 или аналогичного) в качестве генератора, но это добавляет дополнительную IC без уважительной причины. Вы также получаете три элемента XOR и пять инверторов Шмитта, которые не используются. Не стесняйтесь делать это, если хотите, но на самом деле это не стоит дополнительных IC.Генератор с двумя затворами имеет один вход одного элемента XOR, привязанного к + 5 В, поэтому он действует как инвертор, а другой имеет один входной вывод, подключенный к земле, поэтому он действует как неинвертирующий буфер. Есть несколько различных топологий для генераторов CMOS, но показанная довольно распространена и достаточно хорошо работает для этой цели.

Показанный блок питания имеет выходное напряжение 5 В и требует входного напряжения не менее 8 В постоянного тока. «Обычный» регулятор 78L05 используется вместо типа LDO (с низким падением напряжения), потому что они с меньшей вероятностью будут колебаться при использовании стандартных компонентов.Вы можете использовать стабилизатор LDO, но вам нужно будет убедиться, что выходной байпасный конденсатор (в частности) соответствует потребностям устройства, которое вы используете. Подробнее см. Статью ESP о регуляторах LDO. Большинство читателей знают, что я обычно предпочитаю обычные регуляторы, потому что они доступны в корпусах со сквозным отверстием и более устойчивы к перепускным крышкам. Хотя КМОП-микросхемы серии 4000 будут нормально работать при более высоких напряжениях (до 15 В), лучше снизить напряжение с помощью регулятора, чтобы обеспечить стабильный выход (особенно важно, если источник шума работает от батареи).

Блок питания

Поскольку большинство конструкторов, вероятно, будут использовать сетевое питание, самым простым (и дешевым) является простое устройство, такое как P05-Mini (печатную плату можно приобрести у ESP). Если он оснащен регуляторами 12 В, он будет обеспечивать питание операционных усилителей, используемых для фильтра розового шума, а также регулятора 5 В, показанного выше. Потребление тока для CMOS невелико, и вся цепь должна потреблять не более 10 мА. Схема, показанная на рисунке 4, предназначена для P05-Mini, сконфигурированного с регуляторами 12 В.Небольшой (10 ВА или около того) трансформатор с одной или двумя обмотками на 15 В легко запитает всю схему.


Рисунок 4 — Типовой источник питания для генератора шума и операционных усилителей (P05-Mini)

В большинстве случаев для питания источника шума и фильтров операционных усилителей, необходимых для получения розового шума, используется источник питания ± 12 В. Для этого можно использовать любой доступный источник питания, или вы можете использовать P05 (или P05-Mini, как показано) для работы операционных усилителей. С питанием от сети все в порядке, но я рекомендую, чтобы используемый трансформатор соответствовал стандартам класса II (с двойной изоляцией), чтобы электрическая схема не требовала подключения к заземлению.Это может создать контуры заземления и создать в цепи фон 50/60 Гц.

Работа от аккумулятора

Если питание от батареи предпочтительнее, устройство будет нормально работать с парой батарей 9 В. Некоторые конструкторы могут пожелать рассмотреть литий-ионные аккумуляторы, но недостатком является то, что режим зарядки более сложен, поскольку балансировочное зарядное устройство абсолютно необходимо для серийного аккумуляторного блока. Есть много способов использования литий-ионных аккумуляторных батарей, включая обычные 3-х элементные (трехэлементные) батареи.Другой альтернативой является использование 4 × 18650 ячеек (диаметр 18 мм × длина 65 мм), которые можно извлекать и заряжать параллельно. Зарядные устройства и 4-элементные держатели для них легко доступны, и это устраняет сложности, возникающие при последовательной зарядке.

С четырьмя литий-ионными ячейками полное напряжение (номинально) составляет ± 7,2 В, что позволяет управлять фильтром розового шума на основе операционных усилителей (как показано ниже). 78L05 требует минимального входного напряжения (обычно) 6,7 В (но для может быть до 7 В), поэтому стабилизатор LDO будет лучшим предложением.Имейте в виду, что положительная сторона батареи должна обеспечивать больший ток, если цифровая схема работает только от одного источника питания, поэтому, если вы используете питание от батареи, цифровая схема должна быть подключена между положительным и отрицательным источниками питания (включая регулятор курс). Это обеспечивает одинаковый разряд батареи для обеих полярностей.

Опытный образец

Это своего рода проект, который необходимо построить и протестировать , чтобы убедиться, что все в порядке.Какое-то время меня увлекали веселой погоней, прежде чем я понял, что случайно снял ответную реакцию с контакта 13 U3, а не с контакта 12. «Шум» определенно не был белым, и у него были повторяющиеся «биения». и странный звук, которого я не ожидал. Если вы его построите, вы должны быть бдительными — мостовая дорожка на Veroboard очень проста, как и дорожки, которые нужно обрезать , но с ними остается кусочек меди (их было в основном легко найти). Генератор работает на частоте 61 кГц со значениями, указанными выше.


Рисунок 5 — Прототип цифрового генератора белого шума Veroboard

На фотографии (щелкните по ней, чтобы увидеть версию с высоким разрешением — 322 КБ) показан созданный мной блок, и я использовал разъемы, чтобы гарантировать, что микросхемы не были повреждены статическим электричеством при сборке схемы. Положительное питание — это петля вверху справа, а отрицательное — это петля внизу справа. Цикл вывода трудно увидеть, но он соединяет U3.12 с U4.1. Схема сделана (почти) по точным схемам, показанным выше, вплоть до выводов, используемых для логического элемента 4070 quad XOR.Одно отличие состоит в том, что я использовал один байпасный конденсатор емкостью 33 мкФ, и, к счастью, он хорошо работает в этой схеме. Добавление отдельных байпасных колпачков 100 нФ с Veroboard утомительно, если вы заранее не запланируете все (мне почти удалось). Обратите внимание, что три звена изолированы, потому что они проходят через другие звенья и в противном случае могут вызвать короткое замыкание. Выходной конденсатор связи отсутствует на макете Veroboard.

Я не включил стабилизатор 5 В на плату и (пока) не создал новый фильтр розового шума.Я использовал фильтрацию на выходе, чтобы прослушать басовый отклик, и он с радостью обеспечивает сигнал до 12 Гц. Точки отвода MLS имеют решающее значение для правильной работы и получения последовательности максимальной длины истинных . Любая ошибка приведет к тому, что последовательность будет любой, кроме «максимальной длины». Если выходной сигнал не похож на белый шум, значит, вы ошиблись. Если вы не знаете, как должен звучать белый шум, включите FM-приемник и настройтесь на незанятую часть FM-диапазона.Это белый шум.

Я полагаю, что достаточно опытному конструктору потребуется не менее пары часов, чтобы собрать это вместе, но с точки зрения стоимости деталей это очень экономично. Хотя то же самое можно сделать с помощью PIC (или даже Arduino), он должен быть тщательно запрограммирован и протестирован и в конечном итоге будет стоить намного дороже (и потреблять больше тока), чем аппаратная версия. Как всегда, нет ничего лучше, чем создать проект, используя базовые принципы для изучения задействованных процессов.

Фильтр розового шума

Фильтр розового шума преобразует выходной белый шум в розовый шум (равная энергия в каждой октаве), что необходимо для тестирования звука. Фильтр — это «улучшенная» версия, показанная в Проекте 11, но немного измененная, чтобы приспособиться к гораздо более высокому выходному шуму от генератора MLS. Можно использовать любой одиночный операционный усилитель, но он не обязательно должен быть малошумящим, поскольку он является частью генератора шума. Требования к операционному усилителю минимальны, и µA741 вполне приемлем.Хотя в таблице данных для 741 не указано минимальное рабочее напряжение, я знаю по опыту, что он вполне доволен питанием 12 В (± 6 В).


Рисунок 6 — Фильтр розового шума (версия с коротким интервалом)

Поскольку выходной уровень генератора MLS очень высок, фильтр настроен на минимальное усиление, а характеристика ниже 10 Гц намеренно ограничена. Вы также можете использовать простой фильтр, как показано в Project 11, но из-за небольшого увеличения сложности шумовая характеристика будет намного более плоской.Фильтр имеет почти идеальную характеристику спада 3 дБ / октаву (10 дБ / декада) и может создавать высококачественный розовый шум. Конструкция не критична, и Veroboard идеально подходит для схемы фильтра.

Будьте осторожны с полярностью C2 и C3, если вы используете поляризованные электроды в качестве конденсатора связи — я показал их оба как биполярные для удобства, но поляризованные конденсаторы меньше и дешевле. Если генератор шума и фильтр работают от «нормального» источника питания, то C2 будет иметь положительный вывод по направлению к выходу из U3 (при условии, что для цифровой секции используется один источник питания +5 В).Тогда операционный усилитель будет работать от ± 12-15 В, а его вход будет связан с землей.

Выводы

Очень маловероятно, что печатные платы будут доступны для этого проекта, потому что спрос почти наверняка не потребует времени и затрат на разработку платы. Большинство простых логических схем легко создаются на Veroboard, и хотя в схеме используются многополюсные ИС, большинство контактов 4094 остаются неиспользованными, поэтому разводка выполняется довольно просто. Вам необходимо принять надлежащие меры для защиты КМОП-микросхем от статического повреждения, которое может произойти даже на уровнях, которые вы не чувствуете.Убедитесь, что вы используете персональный заземляющий браслет, и постарайтесь не прикасаться к контактам, если только вы не «свободны от статического электричества».

Я определенно рекомендую вам поэкспериментировать с разными ответвлениями на регистр сдвига. Маловероятно, что какой-либо из них будет лучше рекомендованного, но он поможет вам понять концепцию последовательности максимальной длины (в отличие от других последовательностей, которые являются «неоптимальными»). Возможно, что некоторые комбинации ответвлений могут привести к состоянию «блокировки», в этом случае, когда сдвиговый регистр загружен всеми нулями.Это остановит вывод, и для его перезапуска потребуется выключить / включить питание.

Интересным наблюдением является то, что шумовой сигнал точно такой же на на каждом выходном контакте регистра сдвига . Схема показывает «назначенную» выходную точку (последний каскад сдвигового регистра), но единственная разница между сигналами на каждом выходном выводе — это небольшой временной сдвиг (16,67 мкс для тактовой частоты 60 кГц) и весь «шаблон». ‘просто перемещается с одного каскада регистра сдвига на следующий с каждым тактовым импульсом.Некоторые «интересные» звуки можно создать, суммируя два выхода регистра сдвига с парой резисторов по 10 кОм. Играть весело, но бесполезно.

Основной индекс
Список проектов
Список литературы
  1. Последовательность максимальной длины — Википедия
  2. PRBS и генерация белого шума — DigiKey
  3. Simple PR Pink Noise Generator — Keele (опубликовано AES 1973-01)
  4. Регистры сдвига с линейной обратной связью (LFSR) — Обернский университет (C.Страуд)
  5. Эффективные регистры сдвига, счетчики LFSR и генераторы длинных псевдослучайных последовательностей — Xilinx
  6. Создание простого прецизионного генератора розового шума — Электронная конструкция (Cypress Semiconductor Corp, Деннис Сегин)
Уведомление об авторских правах. Эта статья, включая, но не ограничиваясь, весь текст и диаграммы, является интеллектуальной собственностью Рода Эллиотта и защищена авторским правом © 2019. Воспроизведение или повторная публикация любыми способами, электронными, механическими или электромеханическими, строго запрещены. в соответствии с международными законами об авторском праве.Автор (Род Эллиотт) предоставляет читателю право использовать эту информацию только в личных целях, а также разрешает сделать одну (1) копию для справки. Коммерческое использование запрещено без письменного разрешения Рода Эллиотта.

Журнал изменений: страница создана, авторские права © Род Эллиотт, февраль 2019 г.


CNE Comparison Broadband Noise Generator

Излучатель сравнительного шума V

Излучатель сравнительного шума V (CNE V) — это недорогой широкополосный источник шума, обеспечивающий непрерывный выходной сигнал от 9 кГц до 1 ГГц.Стабильный выход позволяет использовать CNE V в качестве эталонного источника общего назначения для определения характеристик и проверки как кондуктивных, так и излучаемых тестовых сред.

Широкополосный характер выхода позволяет наблюдать детали в пределах спектра, которые могут быть упущены при использовании гребенчатого генератора, в то время как уровень выходной мощности устройства позволяет избежать перегрузок, возможных с импульсными источниками шума, которые могут вызвать повреждение чувствительных входных цепей. приемного оборудования.

CNE V поставляется с выходным разъемом BNC на 50 Ом для прямого подключения к кондуктивным измерительным системам.Также доступен адаптер IEC 320 для подключения к оборудованию LISN, а также адаптер RJ11 / RJ14 / RJ25 / RJ45 для подключения к ISN электросвязи.

CNE V также может быть подключен к антенне для генерации эталонных полей для использования в испытательных средах излучаемого излучения, таких как открытые испытательные площадки и безэховые камеры. Для этой цели доступен набор антенн, которые подключаются напрямую к CNE V. CNE V компактен и питается от батареи, что позволяет работать в качестве электрического небольшого источника на более низких частотах, тем самым сводя к минимуму влияние структуры CNE V при использовании в качестве излучающего эталона.

Основные характеристики
  • Непрерывный широкополосный выход
  • Стабильный выход
  • Выход от 9 кГц до 1 ГГц
  • Компактный и портативный
  • С питанием от аккумулятора
  • Низкая стоимость
Функции / приложения
Характеристики
  • Непрерывный, широкополосный выход ; измерения и анализ полного спектра
  • Стабильный выход ; повторяемые измерения
  • Варианты проводимые и излучаемые ; оценка как кондуктивных, так и излучаемых систем
  • Выход от 9 кГц до 1 ГГц ; приложения в широком спектре частот
  • Компактный и портативный ; сравнения между сайтами и средами
  • с питанием от аккумулятора ; нет силовых или соединительных кабелей, влияющих на измерения
  • Низкая стоимость ; доступная уверенность в результатах системы измерения
Приложения
  • Проведение валидации и поверки измерительных систем
  • Валидация и поверка систем измерения излучения
  • Справочный источник для
    • Ежедневные проверки перед тестированием в соответствии с требованиями Системы менеджмента качества e.г. ISO 17025, DEF STAN 59-411
    • Долгосрочный мониторинг производительности
    • Предварительная проверка анализатора / приемника спектра
  • Исследование экранированного помещения / безэховой комнаты / поведения OATS
  • Сравнение между различными средами измерения, например ОВС или безэховые камеры
  • Характеристики фильтра
  • Измерение потерь в кабеле
  • Межлабораторные программы испытаний
  • Программы проверки квалификации
Технические характеристики

Диапазон частот

  • Прямое подключение от 9 кГц до 1 ГГц в систему 50 Ом
  • Излучение от 30 МГц до 1 ГГц с использованием антенн TLM01 и TLM02

Выходной разъем

Температурная стабильность

  • от 9 кГц до 1 ГГц, <± 1 дБ, при температуре окружающей среды от 15 ° C до 30 ° C
  • от 9 кГц до 1 ГГц, <± 2 дБ, при температуре окружающей среды от 5 ° C до 40 ° C

Стабильность во времени

  • Обычно <1 дБ в течение 12 месяцев

Размеры

  • 120 мм × 120 мм x 41 мм (60 мм, включая разъем)

Масса

  • Приблизительно 0.53 кг (с аккумулятором)

Блок питания

  • 1 аккумулятор на 9 В (PP3 или аналог). Щелочные или перезаряжаемые NiMH

Наработка

  • Обычно 3 часа с щелочными батареями

Показатели

Комплекты
Стандартные комплекты для заказа

CNEVKIT01 — Стандартный комплект сравнительного шумоподавителя CNE V

Детали включены

  • Источник шума CNE V
  • TLM01 — от 200 МГц до 1 ГГц (оптимально) монопольная антенна с верхней загрузкой длиной 100 мм

CNEVKIT02 — Комплект передатчика шума для сравнения CNE V

Детали включены

  • Источник шума CNE V
  • TLM01 — от 200 МГц до 1 ГГц (оптимально) несимметричная антенна длиной 100 мм с верхней загрузкой
  • TLM02 — от 30 МГц до 300 МГц (оптимально), длина 270 мм, монопольная антенна с верхней загрузкой
  • LSA03 — адаптер LISN с разъемом IEC 320
Все комплекты поставляются с
  • Щелочные батареи
  • Жесткий футляр
  • CAL03 — Измерение выходной мощности CNE V от 9 кГц до 1 ГГц с помощью анализатора спектра
  • Ручная
Принадлежности

TLM01 — от 200 МГц до 1 ГГц (оптимально) 100 мм монопольная антенна с верхней загрузкой

TLM02 — от 30 МГц до 300 МГц (оптимально) 270 мм монопольная антенна с верхней загрузкой

MCN03 — от 1 ГГц до 6 ГГц (оптимально) Моноконусная антенна диаметром 120 мм

LSA03 — Адаптер LISN с разъемом типа IEC 320

NIA01 — адаптер ISN с соединением типа RJ11 / RJ14 / RJ25 / RJ45

MON02 — Телескопическая стержневая антенна

Калибровки производителя

CAL03 Кондуктивная выходная мощность

  • От 9 кГц до 1 ГГц, измерено с использованием VST-плагинов

Top 43 Vocal Processing 2021

Мы собрали для вас 43 лучших VST-плагина Vocal Processing по версии PluginBoutique.

Навигация по списку VST:

  1. Элементы нектара
  2. VocalSynth 2
  3. Little AlterBoy
  4. Автоключ
  5. Вокальный компрессор
  6. VoxDoubler
  7. Микрофонный мод EFX
  8. Автоматическая настройка EFX +
  9. MUnison
  10. Диалоговый процессор SA-2, собственный
  11. Дегуманизаторы Простые монстры
  12. Antares Auto-Tune Pro
  13. Нектар 3
  14. МУТАТОР Evo
  15. Исполнитель с автонастройкой
  16. Дегуманизатор 2
  17. VocALign Pro 4
  18. Revoice Pro 4
  19. ПУАНСОН Evo
  20. VoxBox
  21. Вокальный разветвитель
  22. Доступ к автонастройке
  23. Двигатель Harmony EVO
  24. Bitspeek
  25. DUO Evo
  26. M Характер
  27. vielklang
  28. TNT Voice Executor
  29. CHOIR Evo
  30. AVOX 4
  31. VocALign Project 3
  32. ToneSpot Voice Express
  33. Voxpat Player
  34. Voxpat 2
  35. ГОРЛО Evo
  36. ToneSpot Voice Pro
  37. Talkie Box 2
  38. Вокальная студия с автонастройкой
  39. SA-2 Диалоговый процессор HD
  40. АРТИКУЛЯТОР Evo
  41. ASPIRE Evo
  42. SpeakUp
  43. Набор для производства вокала Swift

1.Элементы нектара

от iZotope

Вокал, микс

Придайте своему вокалу профессиональную чистоту и отполированность с помощью Nectar Elements. Используя новый Vocal Assistant, Nectar Elements анализирует и адаптируется к звучанию вашего голоса, избавляя от необходимости строить догадки при добавлении вокала в микс и позволяя выделить свой вокал всего за несколько кликов.

Цепочка на каждый вокал

Получите все необходимое для профессионального вокала за секунды с шестью встроенными аудиопроцессорами и интуитивно понятным управлением.Nectar Elements интеллектуально объединяет наш новейший DSP для сжатия, деэссинга, тонального и субтрактивного эквалайзера, коррекции высоты тона и реверберации в одном простом для понимания интерфейсе.

Характеристики

Ассистент вокала

Используя наши последние достижения в области машинного обучения, Vocal Assistant слушает ваш вокал и создает индивидуальный пресет, уникальный для вашего звука. Выберите один из трех различных режимов микширования, охватывающий вокал всех стилей, от современной музыки до диалогов.Nectar Elements автоматически определяет резонансные частоты, выбирает правильную степень сжатия и реверберации, уменьшает проблемное шипение, а затем настраивает тон в соответствии с выбранной вами целью.

Три режима Vibe

Выберите один из трех различных режимов Vibe (Modern, Vintage или Dialogue), чтобы сообщить Nectar Elements, какой звук вы хотите получить. Получите агрессивный ведущий вокал, который прорезает рок-микс, теплый бэк-вокал для джазовой аранжировки или красивый диалог для подкаста.Независимо от того, в каком стиле вы работаете, Nectar Elements всегда знает, что делать.

Элементы управления масштабированием

Измените свой уникальный пресет с помощью шести регулируемых ползунков, интенсивность которых масштабируется в зависимости от вашей цели. Практичные элементы управления, такие как Dynamics, Tone и Space, позволяют регулировать звук, сохраняя при этом контроль над вокалом.

Объедините и сэкономьте

Nectar Elements доступен как часть Elements Suite вместе с RX Elements, Ozone Elements и Neutron Elements.Благодаря этим четырем основным продуктам для микширования, мастеринга и ремонта Elements Suite — самый быстрый способ для любителей и домашних студий начать работу с iZotope.

Системные требования

Операционные системы:

  • Mac: OS X 10.8.5 (Mountain Lion) только Pro Tools 10; OS X 10.9.5 (Mavericks) — macOS 10.15 (Catalina)
  • Windows: Windows 7 (последние пакеты обновления) — Windows 10

Форматы плагинов:

  • AU (32- и 64-битные)
  • AAX (64-битные, в реальном времени)
  • AAX-AS (64-битные, Audiosuite)
  • RTAS (32-битные, в реальном времени)
  • DPM- AS (32-разрядный, Audiosuite)
  • VST2 (32- и 64-разрядный)
  • VST3 (32- и 64-разрядный)

Поддерживаемые хосты:

  • Ableton Live 9 — 10.1, Cubase 9.5 — 10, Digital Performer 9, FL Studio 20, Logic Pro X, Nuendo 8, Pro Tools 10-2019, Reaper 5, Reason 10, Studio One 3-4, Audition CC 2018, Premiere Pro CC 2018

2. VocalSynth 2

от iZotope

Вокал, Evolved.

VocalSynth 2 — это захватывающий вокальный опыт, который адаптируется, адаптируется и развивается в соответствии с вашим уникальным стилем и открывает мир вокальных возможностей. Цвет и форма вокала с пятью смешанными эксцентричными обязательными элементами и студийными эффектами в стиле педалей.VocalSynth 2 — это универсальный инструмент для прошлых, настоящих и будущих вокальных звуков, в котором есть Vocoder, Compuvox, Polyvox, Talkbox и Biovox: совершенно новый эффект, основанный на звуковых качествах человеческого голосового тракта.

Эволюция вокала

Поднимите свой вокал на новый уровень с помощью самого уникального плагина Music Production для вокала. Быстро получите нужные звуки старой школы или создайте новую школу звуков вокала. Заблудитесь в слоях, текстурах, эффектах, смешивании и морфинге на экспериментальной вокальной площадке и наконец найдите то секретное, что выделяет ваш вокал.Выберите и объедините пять уникальных вокальных инструментов или выберите из сотен предустановок для быстрого воздействия.

Убийственные звуки из коробки

Мы полностью переработали VocalSynth, чтобы сделать звук лучше, чем когда-либо. Благодаря тщательному проектированию мы внесли улучшения во все аспекты VocalSynth, включая: расширение вокодера для более точного звучания, добавление большей мощности в Shred, оптимизацию процессора, добавление большего контроля в каждом модуле и многое другое. Мы также добавили новые пресеты, которые в полной мере используют все возможности VocalSynth, так что вы можете сразу же приступить к работе.

Biovox: Вокал вплоть до науки

Создавайте и управляйте своим биологическим отпечатком с помощью совершенно нового вокального эффекта. Используя научное моделирование человеческого речевого тракта, настройте человеческие голосовые характеристики, такие как назальность, формы гласных и форманты, для плавной текстурной обработки любого звукового сигнала. Используйте хирургическим путем, чтобы адаптировать дубли, чтобы лучше соответствовать вашей постановке, или примените в качестве творческого эффекта, чтобы сделать вокал более настоящим, хриплым или полностью исказить его!

Детская площадка для педикюра

Еще больше улучшите свое производство с помощью настраиваемой цепочки вокальных эффектов перетаскивания, включающей семь экспериментальных эффектов, включая новый улучшенный Shred, Ring Mod, Chorus, Distort, Filter, Transform и Delay.Добавьте немного чего-то особенного для идеального коктейля из вокальных эффектов.

Интерактивная визуализация

Встречайте Anemone, красочную анимацию VocalSynth 2, которая движется и растет вместе с формой вашего аудиосигнала. Благодаря передовому спектральному анализу, который реагирует на звуковые характеристики гласных, Anemone сочетает веселое взаимодействие с уникальным измерением.

Связь между плагинами

VocalSynth 2 работает в экосистеме продуктов iZotope.Как и Neutron, Ozone и Tonal Balance Control, VocalSynth 2 поддерживает обмен данными между плагинами, что обеспечивает бесшовную интеграцию с основными инструментами для создания и анализа музыки. VocalSynth 2 можно увидеть в Visual Mixer и Masking Meter Neutron 2, а также в Tonal Balance Control, что позволяет вам взаимодействовать и получать визуальную обратную связь в реальном времени.

3 варианта игры

Три различных режима позволяют вам взаимодействовать с VocalSynth 2 в соответствии с вашим стилем.Полезные инструкции по настройке в приложении, адаптированные для вашей DAW, с легкостью помогут вам начать работу, чтобы вы могли тратить больше времени на принятие творческих решений.

  • Авто: Зафиксируйте свой вокал в тональности с помощью коррекции высоты тона в реальном времени, генерируйте дополнительные голоса и гармонии и легко смешивайте настройки вашего модуля с интуитивно понятной панелью микширования VocalSynth.
  • MIDI: Используйте сигнал MIDI для управления высотой звука и легко создавайте собственные вокальные гармонии во время игры.Это повторяет опыт игры на классическом вокодере или Talkbox!
  • Боковая цепь: Вместо того, чтобы использовать синтезатор в VocalSynth, используйте свой собственный звук для использования в качестве «несущего» сигнала. Это позволяет вам «разговаривать» с любым звуком или создавать новые диковинные звуки, которые иначе были бы невозможны.
Характеристики
  • Biovox: Используя научное моделирование человеческого речевого тракта, настройте человеческие голосовые характеристики, такие как назальность, форму гласных и форманты, для плавной текстурной обработки вокала любого аудиосигнала.
  • Эффекты в стиле Stompbox: Эффекты VocalSynth 2 включают два совершенно новых эффекта педального стиля: Chorus и Ring Mod с уникальным эффектом тремоло. Теперь перетащите, чтобы изменить порядок всех семи эффектов, включая улучшенный Shred с секвенсором, а также Distort, Filter, Transform и Delay.
  • 3 способа игры: VocalSynth 2 создан для гибкости, предоставляя вам три способа взаимодействия и создания: автоматический режим, режим MIDI и режим боковой цепи.
  • Обмен данными между плагинами: Используйте VocalSynth 2 с визуальным микшером и измерителем маскировки Neutron 2, а также с регулятором тонального баланса, чтобы всегда видеть вашу музыку с высоты птичьего полета.
  • Обширные звуковые улучшения модуля Vocoder, а также Talkbox, Polyvox и Compuvox, которые улучшают удобство использования, использование процессора и качество звука.
  • Обновленный интерфейс с глубоким контролем: VocalSynth 2 включает в себя совершенно новый современный интерфейс и добавление усовершенствованных элементов управления синтезатором для каждого отдельного модуля. В сочетании с плавной, развивающейся визуализацией VocalSynth 2 готов к часам творчества с вами у руля.
Системные требования

Операционные системы:

  • Mac — OS X 10.8 Mountain Lion — macOS 10.15
  • ПК — Win XP (32-разрядный пакет обновления 3) — Win 10

Форматы подключаемых модулей:

  • AAX (64-разрядная версия), AU, RTAS (32-разрядная версия), VST, VST3

Поддерживаемые хосты:

  • Ableton Live 9–10, Cubase 9.5, Digital Performer 9, FL Studio 12, Logic Pro X, Nuendo 8, Pro Tools 10–12, Reaper 5, Reason 10, Studio One 3–4

Примечание: A видеокарта с поддержкой Open GL 2.0 требуется для отображения визуализаций в VocalSynth 2.

3. Little AlterBoy

от Soundtoys

Монофонический манипулятор голоса

Форманта вокала и смещение высоты тона. Hard Tune FX. Режим робота / вокодера. Трубный привод.

Little AlterBoy — это новый захватывающий инструмент Soundtoys для драматического изменения голоса. Получите огромный набор вокальных преобразований с помощью одного простого плагина. Измените высоту голоса или измените пол певца с помощью смены формант.Зафиксируйте единый тон для звуков роботов. Вы даже можете управлять мелодией вокала с помощью MIDI для создания творческих эффектов, подобных вокодеру.

Изменяйся!

Хотите этот очень популярный эффект жесткой настройки с квантованием высоты звука? Да, Little AlterBoy позаботился о вас. Кроме того, мы включили одну из наших классических ламповых моделей сатурации от Decapitator, чтобы добавить тепла и остроты вашему новому вокалу.

Управляйте своим творением

После того, как вы создали идеальную подпись вокального эффекта, вы можете использовать MIDI в своей DAW для управления высотой тона для драматического вокодера или эффектов гармонии.Это очень эффективный способ находить новые направления и выдвигать новые идеи.

История переделок

Наши корни — в изменении высоты тона. Наши основатели были частью команды, создавшей Eventide h4000, одного из самых знаковых питч-шифтеров всех времен. Затем они основали компанию Wave Mechanics (которая вскоре будет называться Soundtoys), которая создала первый преобразователь высоты тона и формант в реальном времени: PurePitch TDM. Еще в годы работы ProTools TDM SoundToys также производил другие высококачественные эффекты на основе высоты звука, включая известные PitchDoctor и SoundBlender.

В Little AlterBoy мы переработали все эти знания, чтобы создать мощный маленький вокальный инструмент. Мы хотели предоставить вам широкий спектр самых популярных вокальных эффектов дня, а также дать вам свободу создавать свои собственные фирменные звуки.

Характеристики
  • Преобразуйте вокал с помощью набора простых в использовании инструментов в одном простом плагине
  • Сдвигайте высоту и формант (пол) вокала в реальном времени
  • Используйте элемент управления микшированием для мгновенного создания вокальных гармоний
  • Lock вокал в высоту звука для эффектов робота
  • Создавайте эффекты, похожие на вокодер, с помощью управления MIDI
  • Получите тот эффект «жесткой настройки», который слышен в бесчисленных хип-хоп и поп-хитах
Системные требования

Форматы подключаемых модулей (только 64-разрядная версия):

  • AAX Native, AAX AudioSuite, VST и аудиоустройства (AU)

Поддерживаемые частоты дискретизации:

  • Минимум: 44.1 кГц, максимум: 192 кГц

Минимальные требования:

  • Операционные системы: Mac OS X 10.8 или новее; Windows 7 или более поздняя версия
  • Во время активации требуется подключение к Интернету
  • Требуется БЕСПЛАТНАЯ учетная запись на ilok.com (физический USB iLok не требуется)

Официально поддерживаемые хост-приложения

Все продукты Soundtoys версии 5 поставляются с 64-битными форматами плагинов VST, AU и AAX Native.Вот список всех DAW (цифровых аудио рабочих станций), которые мы в настоящее время поддерживаем:

  • Pro Tools 10.3.5 — 2018 (Mac и ПК: AAX Native и AudioSuite)
  • Logic Pro 9 и X (Mac: AudioUnits)
  • Ableton Live 9.2.2 — 10.1 (Mac: AudioUnits и VST; Windows: VST)
  • Digital Performer 8-10 (Mac: AudioUnits & VST; Windows: VST)
  • Studio One 4.5 (Mac: AudioUnits & VST; Windows: VST)
  • Cubase 7-10 (Mac и ПК: VST)
  • Nuendo 6–10 (Mac и ПК: VST)

Важные примечания:

  • У вас должна быть БЕСПЛАТНАЯ учетная запись в ilok.com, чтобы иметь возможность регистрировать и использовать приобретенные версии любого программного обеспечения Soundtoys.
  • Это программное обеспечение является только 64-разрядным и несовместимо с 32-разрядными системами.

4. Автоключ

от Antares

Auto-Key — это плагин для автоматического определения тональности и масштаба, разработанный для улучшения рабочего процесса автонастройки и экономии драгоценного времени в студии.

Выбор правильной тональности и гаммы для вашей музыки — важная часть эффективной коррекции высоты звука, и Auto-Key делает это быстро и легко.Это также полезно для выбора семплов и лупов, соответствующих тональности вашего проекта.

Поместите Auto-Key на дорожку, чтобы анализировать музыку в реальном времени, или загрузите аудиофайл для анализа быстрее, чем в реальном времени. Auto-Key автоматически определяет и отображает тональность и масштаб вашей музыки, а также опорную частоту настройки. Экранная клавиатура также загорается для отображения обнаруженных высот.

Нажмите кнопку «Отправить на автонастройку», и совместимые версии автонастройки автоматически обновятся с правильными настройками тональности и масштаба.

Даже если вы уже знаете тональность и масштаб своей музыки, Auto-Key упростит ваш рабочий процесс, позволяя удобно устанавливать тональность и масштаб для нескольких экземпляров Auto-Tune одним щелчком мыши.

Обнаружение ключа и шкалы

Auto-Key позволяет быстро и легко находить тональность и масштаб вашей музыки. Просто поместите его на инструментальную дорожку или мастер-шину и начните воспроизведение.

Auto-Key будет анализировать звук в реальном времени и отображать тональность и масштаб после нескольких секунд анализа воспроизведения.Вы также можете загрузить аудиофайл для анализа всей песни за секунды.

В дополнение к тональности и гамме Auto-Key также сообщает вам эталонную частоту вашей музыки. Большая часть современной музыки настроена так, что А равно 440 Гц, но это не всегда так. Если ваша музыка или сэмплы настроены на другую опорную частоту, Auto-Key покажет вам, что это такое, чтобы вы могли внести необходимые корректировки при применении коррекции высоты тона или выборе сэмплов.

Системные требования

Mac

AAX Native (только 64-разрядная версия)

  • Инструменты Pro 11.3.1 или новее.
  • Mac OS 10.10.5–10.14 в соответствии с требованиями вашей версии Pro Tools.

VST3 (только 64-разрядная версия)

  • Совместимая хост-программа VST, поддерживающая формат VST3.
  • Mac OS 10.10.5–10.14 в зависимости от требований вашего хоста.

VST2 (только 64-разрядная версия)

  • Совместимая хост-программа VST, поддерживающая формат VST2.
  • Mac OS 10.10.5–10.14 в зависимости от требований вашего хоста.

Аудиоблоки (только 64-бит)

  • Совместимая хост-программа, поддерживающая формат AU.
  • Mac OS 10.10.5–10.14 в зависимости от требований вашего хоста.

Окна

AAX Native (только 64-разрядная версия)

  • Pro Tools 11.3.1 или новее.
  • Windows 8.1 — Windows 10 в зависимости от вашей версии Pro Tools.

VST3 (только 64-разрядная версия)

  • Совместимая хост-программа, поддерживающая формат VST3.
  • Windows 8.1 — Windows 10 в соответствии с требованиями вашего хоста.

VST2 (только 64-разрядная версия)

  • Совместимая хост-программа, поддерживающая формат VST3.
  • Windows 8.1 — Windows 10 в соответствии с требованиями вашего хоста.

5. Вокальный компрессор

от W.A Production

Гладкий разговор

Захватить идеальный вокал сложно, но умение обрабатывать вокал может быть еще сложнее. Первым шагом в цепочке часто является компрессия, но с таким большим количеством различных типов компрессоров на выбор, какой из них является идеальным решением для вашего вокала? W.A Production создали Vocal Compressor, чтобы решить эту проблему, с прозрачной, сбалансированной цепочкой сжатия, которая добавляет тонкий вкус, цвет и зернистость, чтобы вокал идеально сочетался с миксом.

Трехступенчатая компрессия пропускает ваш звук через 3 различных типа компрессоров, чтобы приручить неприятные пики, сбалансировать динамику и добавить ароматную насыщенность. Добавьте элементы управления стробированием и цветом наряду с параметрами параллельного сжатия, и вы получите универсальный инструмент сжатия, который идеально подходит для вокала, но также будет хорошо работать с синтезаторами, басами, соло и другим звуком.

Пики

Первый шаг в сигнальной цепи; Компрессор Peaks удаляет скачки амплитуды сигнала, чтобы сделать его более плавным.Он агрессивно подавляет неуправляемую динамику вашего вокала, подготавливая сигнал для следующего этапа. Вам нужно всего лишь снизить порог на несколько дБ, чтобы услышать эффект в действии и добиться максимальной прозрачности.

Остаток

Это параллельный компрессор, который оставляет нетронутыми громкие переходные процессы, делая при этом более тихие части звука громче. Это приводит к уменьшению общего динамического диапазона, чтобы вокал лучше звучал в миксе. Используйте регуляторы Mix и Makeup, чтобы установить баланс между слегка сжатыми выходными пиками и сильно сжатыми обработками баланса одного и того же сигнала.Не отказывайтесь от снижения усиления, так как для работы этого компрессора требуется порог около 20 дБ. Продолжайте снижать этот порог, пока все не станет хорошо звучать.

Ароматизатор

Этот компрессор имеет встроенную кривую насыщения ленты для добавления гармоник, зернистости и вкуса к звуку. Начните осторожно, а затем регулируйте порог до тех пор, пока вы не услышите нотку своего голоса, чтобы он четко перекрывал верх вашего трека.

Gate & Color

Удалите нежелательные и отвлекающие щелчки, щелчки и шум с помощью диска Gate.С помощью ползунка «Цвет» выберите частотную кривую, специально подобранную для обработки вокала, чтобы ваше вокальное исполнение звучало как можно более профессионально.

Обход, выход и мастер-микс

Управление обходом сглажено так, чтобы быть максимально свободным от щелчков и щелчков для беспрепятственного A / B тестирования в сочетании с регулятором выхода. Выберите микширование сжатого сигнала с исходным необработанным звуком с помощью центрального регулятора соотношения Master Mix, что позволяет снизить степень сжатия для параллельных эффектов.

Визуальная обратная связь

Живые изображения интерфейсных измерителей точно показывают, что происходит с сигналом, когда он проходит через каждый компрессор в реальном времени. Это позволяет осуществлять точный мониторинг на каждом этапе цепочки.

Предустановки

Благодаря множеству встроенных предустановок легко найти идеальную отправную точку для собственных приключений в области сжатия. Эти предустановки, разделенные на отдельные темы, можно использовать для любого звука, а не только для вокала.Они включают в себя все, от тонких форм до более полноценных эффектов насыщенной компрессии.

W. A. ​​Production — это настоящие продюсеры, создающие творческие плагины, которые помогут вам быстро и легко добиться студийного качества обработки. Наслаждайтесь!

Характеристики
  • Простая в использовании компрессия, разработанная специально для вокала
  • 3 ступени компрессии
  • Пики, баланс и аромат
  • Коэффициент шумоподавления
  • Формирование частоты с помощью ползунка цвета
  • Обход без щелчков и щелчков
  • Отзывчивый и удобный для процессора
  • Заводской пресеты
  • Полное руководство и обучающее видео в формате PDF
Системные требования
  • Windows 7 или выше (32/64 бит)
  • Mac OSX 10.7 или выше (32/64-разрядная)

Примечание: Для версии AAX этого плагина требуется ProTools 11 или выше.

6. VoxDoubler

от Sonnox

VoxDoubler представлен в виде двух отдельных плагинов, которые ориентированы на два наиболее распространенных рабочих процесса дублирования голоса.

Вокальные номера лежат в основе песни. Удвоение вокала — действительно эффективный способ добавить больше контраста, драматизма и присутствия в историю вашей песни.

Таким образом, трудно представить большую часть записанной популярной музыки без особого качества, которое двухтрековый вокал привносит в микс, который используется для всего трека или просто для того, чтобы помочь припеву или ключевому тексту соединиться со слушателем.

Почему VoxDoubler?

Вы хотите правдоподобных и естественно звучащих дублеров, но у вас нет доступа к вашему вокалисту или времени, необходимого для:

  • Запись дополнительных дублей для создания дублей
  • Перенесите ведущий дубль во внешний редактор, сделайте его копии, а затем измените высоту тона и тайминг их
  • Может быть, вам нравится скорость использования классического стереоизображения, хоруса или гармонизирующий эффект, но не очень довольны довольно неестественными артефактами, которые могут часто возникать?

Войдите в VoxDoubler.Сделано на заказ, чтобы дать вам лучшее из этих двух подходов; простота использования, обработка в реальном времени и результаты, которые кажутся такими реалистичными, как если бы сдвоенные части действительно были многодорожечными.

Экономия вашего времени, денег и поддержание вашего творческого потока.

Расширение

Генерирует два новых монофонических голоса и сдвигает их слева и справа от исходного голоса.

Отлично подходит для:

Расширение монофонического исполнения, от тонкого улучшения до набора жестко панорамированных голосов

Или почему бы не попробовать:

Ручная обработка новых удвоенных голосов по отдельности, а затем их обратное микширование параллельно с исходным

Утолщение

Создает новый двойной стерео голос и накладывает его на исходный вокал.

Отлично подходит для утолщения:

  • Моно исполнение, имитирующее эффект повторения одной и той же партии дважды
  • Стереогруппа голосов путем удвоения каждого голоса

Функции
  • Создавайте правдоподобные двойные и тройные вокальные треки для создания ширины, глубины или увеличения.
  • Раздел Humanise для настройки синхронизации и высоты тона дублей относительно исходного вокала
  • Управление глубиной, чтобы продвинуть новые двойные голоса глубже в микс
  • Регулировка тембра, чтобы свистящие двойники не отвлекали, или чтобы осветлить слишком грязные
  • Режим Track / Aux позволяет вам применить эффект на месте или, для более продвинутого управления, микшировать его параллельно на возврате Aux
  • Более экономичная альтернатива, как с точки зрения начальных затрат, так и с точки зрения скорости использования, чем более сложные и ручные процессы.
  • Разработано для вокала, но попробуйте это и на инструментах!
  • Точность, прозрачность и надежность звука Hallmark Sonnox

Системные требования

Новая линейка Toolbox предлагает 2 активации для каждой приобретенной лицензии на продукт.

Если у вас есть учетная запись iLok, каждая активация позволит вам авторизовать свой подключаемый модуль на одном из следующих устройств:

  • Машина
  • Устройство iLok, требуется iLok2 / iLok3 с последними драйверами
  • iLok Cloud. Требуется активное подключение к Интернету

Pro Tools:

  • Pro Tools 10.3.8 и выше — AAX Native
  • Утвержденные Pro Tools Конфигурация процессора, ОС и оборудования

Аудиоблоки:

  • Приложение, совместимое с аудиоустройствами (Logic, Digital Performer и т. Д.)
  • Mac OS X 10.7 или более поздней версии

VST2 / VST3:

  • Приложение, совместимое с VST2 или VST3 (Cubase, Nuendo, Sequoia и т. Д.)
  • Mac OS X 10.7 или новее
  • Windows 7 или новее

Поддерживаемые хосты:

  • Совместим с любыми настольными приложениями, поддерживающими Audio Unit (AU), VST2 или VST3 Plug-Ins.
  • Также поддерживает формат Pro Tools AAX Native Plug-In.

Обратите внимание: Этот продукт теперь поддерживает авторизацию iLok Cloud.USB-ключ iLok ИЛИ активное подключение к Интернету требуется для активации и использования этого продукта

7. Микрофонный модуль EFX

от Antares

Теперь микрофоны, которые у вас есть, могут звучать так же, как и те, которые вам нужны.

Если вы когда-нибудь мечтали о обширной коллекции экзотических микрофонов (но содрогались от цены), тогда Mic Mod EFX — это плагин для вас.

Используя нашу запатентованную технологию Spectral Shaping Tool ™, мы создали точные цифровые модели большого количества старинных классических и экзотических микрофонов.Просто сообщите Mic Mod EFX, какой микрофон вы на самом деле используете и какой микрофон вы хотите, чтобы он звучал. Это так просто.

С более чем 125 моделями микрофонов, включенными в Mic Mod EFX, вы можете позволить себе записывать каждую дорожку через модель конкретного микрофона, которая будет наилучшим образом воспроизводить тот идеальный звук, который вы ищете. Или используйте его во время живого выступления, чтобы получить звук микрофонов, о которых вы никогда не думали использовать на сцене. Вы даже можете использовать его во время сведения, чтобы эффективно менять микрофон на уже записанном треке.

Модели не только воспроизводят все тонкие звуковые характеристики, которые делают каждый микрофон уникальным, но также дают вам возможность управлять конкретными параметрами каждого микрофона. Есть ли в микрофоне обрезной фильтр низких частот? Если да, то это в модели. Ветрозащитный экран включен или выключен? Близкое или дальнее размещение? Каждая опция приводит к тому же звуковому эффекту, что и реальный смоделированный микрофон. И для этого последнего штриха совершенства вы даже можете добавить вкусную ламповую насыщенность.

Характеристики

Исходный микрофон и моделируемый микрофон

  • Просто выберите микрофон, который вы используете (или во время исходной записи), и микрофон, на котором он должен звучать.

Близость

  • Эффект близости — это усиление низких частот, возникающее в результате размещения направленного микрофона в непосредственной близости от источника сигнала (например, губ певца). С помощью элементов управления Proximity Mic Mod EFX вы можете фактически создавать эффекты на разных расстояниях между микрофонами на основе конкретных физических свойств каждого отдельного моделируемого микрофона.

Фильтр низких частот

  • Если ваш исходный микрофон имеет фильтр низких частот, введите его настройку в меню Source Mic Low Cut.Если выбранный вами смоделированный микрофон имеет фильтр низких частот, вы можете смоделировать эффекты любой из его настроек с помощью меню Modeled Mic Low Cut.

Узел захвата

  • Если ваш исходный микрофон имеет изменяемые паттерны звукоснимателей, введите выбранный паттерн в меню Source Mic Pattern. Если выбранный вами смоделированный микрофон имеет изменяемые шаблоны звукоснимателей, вы можете поэкспериментировать с эффектами любого из его шаблонов с помощью меню Modeled Mic Pattern.

Насыщенность трубки

  • Основанный на той же технологии, что и знаменитый генератор WARM Tube Saturation от Antares, регулятор Tube Saturation позволяет придать вашему треку теплоту высококачественного лампового предварительного усилителя.

Mic Mod EFX доступен как плагин для RTAS (Mac и ПК), VST (Mac и ПК) и аудиоустройств. За небольшую часть стоимости даже скромно достойного микрофона.

Моделируемые микрофоны

Ниже приводится список моделей, которые включены в Mic Mod EFX.
Обратите внимание: все товарные знаки, указанные ниже, являются собственностью соответствующих владельцев. Следующие ниже названия производителей и обозначения моделей используются исключительно для идентификации микрофонов, проанализированных при разработке наших цифровых моделей, и никоим образом не подразумевают какой-либо связи или поддержки со стороны любого из названных производителей.

AEA

AKG

  • C12A; C414; C414B / ULS Limited Edition Gold; C414B / ULS, модифицированный аудио обновлениями; 460B / CK61-ULS; D112; C1000S; D790; C3000; C4000B; C 12 VR; C414 EB; C535 EB; Трубка; D1; Solidtube; D5; Восприятие 120; Восприятие 220

Алесис

Audio-Technica

  • АТМ11; AMT25; ATM31; AT813A; AT853Rx; AT3525; AT4047 / SV; AT4033a / SM; AT4050; AT4055; AT4060; AT4051; AT2020;

Audix

  • D4; OM2; OM3-xb; OM5; SCX1; CX111; ОМ-6; Д-1; SCX-one

B&K

Берингер

  • Ultravoice ECM 8000; Ultravoice XM8500

Beyerdynamic

  • М-500; M-500 Limited Edition Classic; MC-834; CK-703

Синий

  • Bluebird; Черника; Мышь; Бутылка

Brauner

CAD

  • Equitek E100; Equitek E200; Equitek E350; C400s; VSM1; 95Ni

Коулз

Земляные работы

ElectroVoice

  • Н / Д357; PL20 RE55; RE15; N / D868; N / D767A

Трубки с пазами

Ланжевен

Лоусон

Manley Labs

Маршалл

MicroTech

Нойман

  • U47; U 87; Золотое издание к 70-летию U 87; M 149; TLM 193; KM 184; TLM103; У 89и

Октава

RCA

Роде

Ройер

Sennheiser

  • MD421; MD441; E609; E835S; K6-ME64

Shure

  • Beta 52; Beta 57A; Beta 58; Beta 87A; Бета 98D / S; SM7A; SM57; SM58; SM81; SM98A; КСМ32; VP88

Sony

Soundelux

Танной

  • Большая винтажная лента; Маленькая винтажная лента

Telefunken

Системные требования
Mac

Форматы:

AAX Native (64- и 32-разрядная версия)

  • Инструменты Pro 10.3.8 или новее
  • Mac OS 10.8.5–10.12 в зависимости от вашей версии Pro Tools

RTAS

  • Pro Tools 7.x — 10.x
  • Mac OS 10.5.8–10.9.5 в соответствии с требованиями вашей версии Pro Tools.

VST3

  • Совместимая хост-программа VST, поддерживающая формат VST3.
  • Mac OS 10.8.5–10.12 в соответствии с требованиями вашего хоста.

Аудиосистемы

  • Совместимая хост-программа, поддерживающая формат Audio Units.
  • Mac OS 10.8.5–10.12 в соответствии с требованиями вашего хоста.
Окна

Форматы:

AAX Native (64- и 32-разрядная версия)

  • Pro Tools 10.3.8 или более поздняя версия
  • Windows 7–10 в соответствии с требованиями вашей версии Pro Tools

RTAS

  • Pro Tools 7.x — 10.x
  • Windows XP (только 32-разрядная версия), Vista и 7 в соответствии с требованиями вашей версии Pro Tools

VST2, VST3

  • Совместимая хост-программа, поддерживающая формат VST2 или VST3.
  • Windows 7 — Windows 10 в соответствии с требованиями вашего хоста. (Не совместим с Windows XP.)
Совместимость с хостом (DAW)
Mac

Полностью поддерживается:

  • Audition — CC (AU и VST3)
  • Pro Tools — 10.3.8 или новее (AAX)
  • Несовместимо с Pro Tools First
  • Logic Pro — 9.1.8 или новее (AU)
  • GarageBand — 10.0. 3 или новее (AU)
  • Cubase — 6.0.7 или новее (VST3)
  • Nuendo — 5.5.6 или новее (VST3)
  • Ableton Live — 9.1.8 или новее (AU)
  • Studio One — 2.0.4 или новее (AU и VST3)

Возможно совместимость:

  • Reaper — 4.77 или новее (AU)
  • Digital Performer — 8 или новее (AU)
  • Audacity — 2.1.0 (AU)
Windows

Полностью поддерживается:

  • Audition — CC (VST3)
  • Pro Tools — 10.3.8 или новее (AAX)
  • Несовместимо с Pro Tools First
  • Cubase — 6.0.7 или новее (VST3)
  • Nuendo — 5.5.6 или новее (VST3)
  • Ableton Live — 9.1.8 или новее (VST2)
  • Studio One — 2.0.4 или новее (VST2, VST3)
  • Mixcraft — 7.7 или новее (VST2)

Возможно совместимость:

  • Сонар — X3 или Platinum (VST2)
  • FL Studio — 10 или новее (VST2, VST3)
  • Samplitude — Pro X2 (VST2, VST3)
  • Reaper — 4,77 (VST2) или 5 (VST2, VST3)

Несовместимо:

Примечание. Для авторизации Mic Mod EFX требуется смарт-ключ iLok USB Smart Key и возможность доступа к ilok.com (на любом компьютере).

8. Автонастройка EFX +

от Antares

Auto-Tune EFX + — это новый универсальный инструмент для создания вокала, который сочетает в себе основные функции Auto-Tune с обширной стойкой мультиэффектов Auto-EFX и генератором мелодических паттернов со смещением высоты тона Auto-Motion.

Для продюсера, звукорежиссера или музыканта, ищущего подлинную коррекцию высоты звука Auto-Tune в реальном времени, Auto-Tune EFX + представляет собой профессиональное решение с низкой задержкой для живого исполнения или трекинга в студии.Полностью регулируемые параметры Retune Speed ​​и Humanize позволяют точно настроить желаемый эффект для ваших треков, от прозрачной коррекции высоты тона до полного эффекта автонастройки.

А совместимость с Auto-Key (продается отдельно) означает, что вам не нужно беспокоиться о поиске тональности вашей музыки перед настройкой. Auto-Key определяет тональность и масштаб и отправляет эту информацию в Auto-Tune EFX + одним щелчком мыши.

Новое в Auto-Tune EFX + — это обширная стойка мультиэффектов, которая открывает мир творческих возможностей, от тонких улучшений до экстремальных вокальных мутаций и преобразований.Он включает шесть различных модулей эффектов, XY Pad для управления параметрами в реальном времени и библиотеку патчей мультиэффектов, разработанных ведущими производителями, композиторами и звукорежиссерами: Майком Дином, Джеффом Рона и Ричардом Девайном.

Характеристики

Коррекция высоты тона Auto-Tune в реальном времени с малой задержкой с полностью регулируемыми параметрами Retune Speed ​​и Humanize позволяет достичь всего, от прозрачной коррекции высоты тона до полного эффекта автонастройки.

Стойка мультиэффектов Auto-EFX, включающая шесть различных модулей эффектов и XY Pad для управления параметрами в реальном времени:

  • Pitch and Throat: для смещения высоты тона и форманты в реальном времени
  • Duet: для реалистичного удвоения, с регулируемым изменением высоты тона и времени
  • Vocode: для эмуляции старинного аналогового вокодера
  • Tube Amp: для моделирования аналогового лампового искажения
  • Mutate : для мутации звука с кольцевой модуляцией
  • Фильтр: фильтр высоких частот для эквалайзера и специальных эффектов

Библиотека патчей мультиэффектов Auto-EFX, разработанных ведущими производителями, композиторами и звукорежиссерами, такими как: Майк Дин, Джефф Рона и Ричард Девайн

Automatic Key and Scale Detection with Auto-Key (продается отдельно) — плагин Auto-Key автоматически определяет тональность и масштаб вашей музыки и отправляет эту информацию в один или несколько экземпляров Auto-Tune EFX +.Auto-Key также может использоваться для одновременной установки параметров Key и Scale нескольких экземпляров Auto-Tune EFX +, что позволяет сэкономить драгоценное время в студии.

Генератор мелодических паттернов

Auto-Motion позволяет вам создавать новые мелодические паттерны и перехваты, автоматически изменяя высоту тона ваших исходных вокальных или инструментальных треков. Auto-Motion имеет обширную библиотеку мелодических паттернов, которые разумно адаптируются к тональности и темпу вашего проекта. Auto-Motion также включает три различных режима запуска, поэтому вы можете запускать паттерны вручную, включать и выключать их или автоматически запускать при обнаружении входящей высоты звука.

Системные требования

Mac

AAX Native (только 64-разрядная версия)

  • Pro Tools 11.3.1 или новее.
  • Mac OS 10.10.5–10.14 в соответствии с требованиями вашей версии Pro Tools.

VST3 (только 64-разрядная версия)

  • Совместимая хост-программа VST, поддерживающая формат VST3.
  • Mac OS 10.10.5–10.14 в зависимости от требований вашего хоста.

VST2 (только 64-разрядная версия)

  • Совместимая хост-программа VST, поддерживающая формат VST2.
  • Mac OS 10.10.5–10.14 в зависимости от требований вашего хоста.

Аудиоблоки (только 64-бит)

  • Совместимая хост-программа, поддерживающая формат AU.
  • Mac OS 10.10.5–10.14 в зависимости от требований вашего хоста.

Окна

AAX Native (только 64-разрядная версия)

  • Pro Tools 11.3.1 или новее.
  • Windows 8.1 — Windows 10 в зависимости от вашей версии Pro Tools.

VST3 (только 64-разрядная версия)

  • Совместимая хост-программа, поддерживающая формат VST3.
  • Windows 8.1 — Windows 10 в соответствии с требованиями вашего хоста.

VST2 (только 64-разрядная версия)

  • Совместимая хост-программа, поддерживающая формат VST3.
  • Windows 8.1 — Windows 10 в зависимости от требований вашего хоста

9. MUnison

от MeldaProduction

MUnison — это уникальное сочетание удвоителя / унисона и интеллектуального гармонизатора. Он позволяет вашему вокалу звучать как оркестр с автоматически масштабируемыми гармониями, создает классический эффект двойного трекинга и многое другое…

До 50 виртуальных голосов

MUnison берет ваш звук, анализирует его, при необходимости определяет его высоту и генерирует другие голоса.Они могут воспроизводить ту же высоту звука, что и оригинал, и просто колебаться вокруг нее, чтобы получить реалистичный эффект унисона. Или они могут играть гармонии, следуя выбранной вами шкале, что полезно даже для живых выступлений. Или они могут звучать по-разному, создавая целый оркестр людей, поющих / играющих, что вы хотите.

Небеса модуляции

Плагин уже звучит очень «живо», но если вы хотите внести некоторые дополнительные творческие изменения, плагин предоставляет множество возможностей.MUnison позволяет вам модулировать любой параметр из таких источников, как LFO, повторитель уровня звука, генератор огибающей, рандомизатор или детектор высоты тона. Ваш звук больше никогда не будет статичным.

MeldaProduction Goodies

Как всегда, вы найдете стандартные функции MeldaProduction: M / S, поддержку объемного звука, а также другие режимы каналов, предварительные настройки A-H для облегчения сравнения, нашу простую в использовании встроенную справочную систему, автоматическую компенсацию усиления и многое другое.

Характеристики
  • Самый продвинутый пользовательский интерфейс на рынке — стилизованный, изменяемый размер, ускорение на графическом процессоре
  • Уникальный механизм визуализации с классическими индикаторами и временными графиками
  • 4 исключительно универсальных модулятора
  • Технология регулируемой формы осциллятора
  • 4 многопараметрических
  • M / S, один канал, до 8 каналов обработки объемного звука…
  • Интеллектуальная рандомизация
  • Автоматическая компенсация усиления (AGC)
  • Ограничитель безопасности
  • MIDI-контроллеры с функцией обучения MIDI
  • 64-битная обработка и неограниченная частота дискретизации
  • Чрезвычайно быстрый, оптимизированный для новейших процессоров с поддержкой AVX
  • Глобальное управление предустановками и обмен предустановками онлайн
  • Поддерживает интерфейсы VST, VST3, AU и AAX на Windows и Mac, как 32-разрядные, так и 64-разрядные
  • Для активации не требуется ни ключ, ни доступ в Интернет
  • Бесплатные обновления
Системные требования

Окна

  • Windows Vista / 7/8/10 (32-разрядная или 64-разрядная)
  • VST / VST3 / AAX-совместимый хост (32-разрядный или 64-разрядный)
  • Процессор Intel / AMD с поддержкой SSE2

Всегда используйте 32-битные плагины на 32-битных хостах или 64-битные плагины в 64-битных хостах!

64-битные плагины не могут работать на 32-битных хостах, даже если операционная система 64-битная.НЕ используйте 32-битные плагины на 64-битных хостах. Они должны быть перекрыты, и они могут стать медленными и нестабильными.

Mac OS X

  • Mac OS X (10.7 и новее, 32-битная или 64-битная)
  • VST / VST3 / AU / AAX-совместимый хост (32-битный или 64-битный)
  • Процессор Intel / AMD с поддержкой SSE2

Примечание: Дополнительную информацию и инструкции по установке см. В PDF-документации к вашему продукту.

10.SA-2 Dialog Processor Native

от McDSP

Обратите внимание: Этот продукт является собственной версией. Вы можете приобрести HD-версию ЗДЕСЬ.

Диалог. Фокус любого фильма, телешоу, документального фильма или, если уж на то пошло, любой творческой медиапродукции с использованием устного слова. Добавьте к этому потрясающую музыку, десятки эффектов Фолея и многое другое — и станет ясно, что микширование диалогов — сложная задача. В конце концов, если вы не слышите, что говорят актеры, зачем вообще это смотреть!

Диалоговый процессор SA-2 основан на аппаратном обеспечении, первоначально разработанном микшером перезаписи, удостоенным премии Оскар, Майком Минклером и использованным в более чем 100 основных фильмах.SA-2 разработан для улучшения общего звучания записанной речи. Но SA-2 не только для диалога. Он одинаково полезен для вокала и является отличным инструментом для настройки тембра любого трека, надежным деэссером и прекрасным многочастотным компрессором, на наш совершенно необъективный взгляд.

Диалоговый процессор SA-2 состоит из 5 полос стратегической активной эквализации, настроенных в различных режимах для наилучшего решения общих проблем диалога. Каждая полоса активного эквалайзера имеет пороговое значение, определяющее, на каком уровне сигнала активный эквалайзер начинает влиять на сигнал.Также есть кнопки включения для каждой полосы, чтобы быстро прослушать эффект любой данной полосы. Два переключателя режимов — один для управления баллистикой активного выравнивания, а второй для размещения пяти полос в стратегических точках частотного спектра. Наконец, есть регуляторы усиления на входе и выходе для общей настройки.

Характеристики

Mac:

  • OSX 10.8 или выше (только 64-разрядная версия)

Windows:

  • Windows 7 или выше (64/32-бит)

Форматы:

Требования к платформе:

  • версии AAX требуют Pro Tools 10.3.8 или выше или Pro Tools 11.1.3 или выше
  • S6L версии требуют VENUE OS 5.2 или выше
  • версии AU, рекомендуемые для Logic X, или более поздние версии
  • VST, рекомендованные для Cubase 7 .x, 8.X или выше и Nuendo 6.5 или выше

Активация:

Обратите внимание: Этот продукт можно активировать с помощью iLok Cloud ИЛИ USB-ключа iLok.

11. Dehumaniser Simple Monsters

по Krotos

Простой интерфейс. Мощные результаты.

Dehumaniser Simple Monsters — это мощный инструмент для обработки голоса, идеально подходящий для различных вокальных эффектов, от монстров до роботов и многого другого. Используя движок Dehumaniser 2, Krotos сократил его многочисленные параметры до пяти основных голосовых элементов монстра, предлагая невероятную гибкость и оптимизируя рабочий процесс создания голосовых эффектов.Эти пять элементов, управляемые ползунками, динамически взаимодействуют и влияют друг на друга. Задайте общее ощущение с помощью размера, возраста и параметров персонажа, используя дикость и ярость, чтобы сформировать личность вашего монстра.

Monsters made easy.

Идеально подходит для профессионалов в области звука, студентов или всех, кто ищет продвинутый звуковой дизайн по отличной цене, этот универсальный инструмент станет сильным дополнением к любому проекту пост-продакшн. Простота плагина и интеграция с TouchOSC позволяют быстро адаптировать его к живым условиям, таким как сеансы озвучивания, театральные представления или аттракционы Хэллоуина.

Характеристики

Захватывающие новые параметры и выбор интерфейса

  • 5 динамических параметров и функция очистки сэмплов позволяют быстро и легко создавать звуки для любого вида монстров
  • Выбор между макетом слайдера или интерфейсом X / Y Pads
  • Назначьте элементы для каждой оси, чтобы исследовать обработку по-разному, уговаривая непредсказуемые результаты от плагина или максимальная скорость отклика во время работы

Управление на расстоянии с помощью пульта TouchOSC

  • Освободитесь от рабочего стола с нашей новой интеграцией TouchOSC для iOS — модульной контрольной панелью OSC и MIDI для iPad
  • Работайте изнутри кабины, с комфортом на диване или где угодно — все, что вам нужно это локальное соединение Wi-Fi
  • Используйте наш шаблон или создайте свой собственный с помощью наших интегрированных команд OSC

Примечание: лицензия TouchOSC не включена.

Предварительные настройки для начала работы

  • Сгруппированные в библиотеки Dialogue, Sci-Fi и Growls and Roars, наши пресеты были созданы с учетом ваших творческих потребностей
  • Создаете ли вы гремлина или бога, наши пресеты предназначены для вдохновение и сокращение времени настройки из рабочего процесса

Дополнительные функции

  • Обработка до 192 кГц / 24 бит
  • Воспроизведение с одиночным скраббированием
  • Сохранение и вызов предустановок
Системные требования

Mac

  • Mac Компьютер Intel с минимум 2.Двухъядерный процессор Intel с тактовой частотой 4 ГГц
  • 4 ГБ ОЗУ
  • OS X 10.8 или новее

Windows

  • Двухъядерный процессор Intel с тактовой частотой 2,4 ГГц
  • 4 ГБ ОЗУ
  • Windows 7 или выше

Прочая информация

  • Это программное обеспечение является цифровой загрузкой.
  • Форматы (32- и 64-разрядные): AAX Native / AudioSuite, VST, AU
  • Минимальная частота дискретизации: 44,1 кГц
  • Максимальная частота дискретизации: 192 кГц
  • Подключение к Интернету требуется во время активации
  • Бесплатная учетная запись iLok требуется для активации и использования как демонстрационной, так и полной версии программного обеспечения — USB-ключ iLok НЕ требуется
  • Dehumaniser Simple Monsters можно активировать только на одном компьютере за один раз. time
  • Поддерживаемые хост-приложения: Pro Tools (10.3.5 или новее), Logic Pro X, Nuendo, Live, Cubase, Digital Performer, Reaper
  • TouchOSC Лицензия не включена

Примечание: Для активации этого продукта требуется бесплатная учетная запись iLok. USB-ключ iLok НЕ требуется.

12. Antares Auto-Tune Pro

от Antares

Мировой стандарт профессиональной коррекции высоты звука и времени

В течение двадцати лет автонастройка была мировым стандартом профессиональной коррекции высоты звука (а в последнее время и коррекции времени) и предпочтительным инструментом для создания вокального эффекта современной популярной музыки.Теперь, с появлением Auto-Tune Pro, он стал более универсальным и простым в использовании, чем когда-либо прежде, благодаря полностью переработанному интерфейсу и новым мощным функциям обработки, редактирования и навигации.

Мы добавили автоматическое определение тональности и шкалы с помощью нового плагина Auto-Key (входит в комплект поставки Auto-Tune Pro), алгоритма классического режима, который возвращает знаменитый звук «Auto-Tune 5» в реальном времени. Функции управления параметрами MIDI и ARA (произвольный доступ к аудио) для более тесной интеграции с поддерживаемыми хост-приложениями.Интерфейсы автоматического режима и графического режима были переработаны и оптимизированы, чтобы предложить наиболее эффективный, гибкий и интуитивно понятный рабочий процесс как для профессиональных пользователей, так и для новичков.

Auto-Tune Pro также включает нашу технологию Flex-Tune, которая сохраняет выразительные жесты певца, сохраняя при этом их идеальную настройку, функцию Humanize для более естественной и прозрачной коррекции длительных нот и режим низкой задержки, чтобы вы могли контролировать свои отслеживание с помощью автонастройки в реальном времени без дезориентирующих задержек.

Он также имеет функцию Time Correction для прозрачного, универсального и неразрушающего редактирования времени, а также элементы управления Formant Correction, Natural Vibrato и Artificial Vibrato, а также нашу уникальную технологию моделирования горла.

Auto-Tune Pro — это наиболее полная и полнофункциональная версия Auto-Tune, включающая как автоматический режим для малой задержки, коррекцию высоты тона в реальном времени, так и режим графика для более подробного графического редактирования высоты тона и времени. Если вы хотите быстро исправить несколько сомнительных нот или тщательно отполировать все исполнение, Auto-Tune Pro предлагает естественное звучание, чистую коррекцию высоты звука и классические эффекты, которые вам нужны.

Профессиональный стандарт

В течение двадцати лет автонастройка была мировым стандартом профессиональной коррекции высоты звука (а в последнее время и коррекции времени) и предпочтительным инструментом для создания вокального эффекта современной популярной музыки. Сегодня его ежедневно используют тысячи профессионалов в области звука по всему миру, чтобы сэкономить студийное время и время монтажа, облегчить разочарование от бесконечных повторных съемок, сохранить уникальное исполнение или создать то, что стало фирменным вокальным эффектом современная популярная музыка.

Свобода выражения мнения

Auto-Tune Pro предлагает прозрачную, естественную и безупречную коррекцию высоты тона и времени, необходимую для создания звука профессионального качества, а также классические эффекты, ставшие основой популярной музыки.

Используйте наши технологии Flex-Tune и Humanize, чтобы добиться идеального звучания вокала, не жертвуя выразительными жестами и естественными вариациями, которые придают ему характер и аутентичность, или увеличивайте скорость перенастройки для получения впечатляющего эффекта автонастройки.

Мощные функции временной коррекции в режиме графика позволяют быстро исправлять ошибки синхронизации для получения идеального исполнения или творчески переделывать хронометраж вашего трека без необходимости его перезаписи.

Наш режим с низкой задержкой позволяет вам выступать с помощью автонастройки в реальном времени на сцене или в студии, не беспокоясь о отвлекающих задержках.

Если вам нужна естественная коррекция высоты звука, универсальная и прозрачная коррекция времени или классические эффекты, Auto-Tune Pro — это инструмент, который вам нужен.


Новые функции Auto-Tune Pro

Новый оптимизированный пользовательский интерфейс

Auto-Tune Pro имеет элегантный, совершенно новый интерфейс как в автоматическом, так и в графическом режиме, переработанный для простоты использования и эффективного рабочего процесса.

Auto Mode теперь включает в себя два уникальных экрана: основной вид, который дает вам быстрый и легкий доступ к основным функциям автоматического режима, и расширенный вид, который открывает мощные функции MIDI, редактирования гаммы и вибрато.

Интерфейс графического режима был переработан с нуля. В дополнение к гораздо большему основному графику новый режим графика имеет большее разрешение масштабирования, назначаемые пользователем предустановки масштабирования и элементы управления, перенастроенные для оптимизации эффективности рабочего процесса.

Классический режим

Classic Mode — это долгожданное возвращение знаменитого звука Auto-Tune 5.

По мере того, как мы добавляли новые функции в автонастройку (такие как коррекция формант, моделирование горла и гибкая настройка), алгоритм автонастройки развивался, и его звуковые качества претерпели незначительные изменения, причем каждая версия автонастройки свой немного другой характер.

За прошедшие годы звук Auto-Tune 5 стал культовым среди музыкантов, звукорежиссеров и продюсеров, возможно, частично из-за его использования во многих культовых поп-записях. По многочисленным просьбам мы сделали звук Auto-Tune 5 доступным в Auto-Tune Pro через новый классический режим.

Auto-Key: автоматическое определение ключа и шкалы

Auto-Key — это новый плагин, включенный в вашу покупку Auto-Tune Pro, который автоматически определяет тональность и масштаб вашей музыки и отправляет эту информацию в один или несколько экземпляров Auto-Tune Pro.Если вы уже знаете тональность и масштаб ваших треков, вы также можете найти Auto-Key полезным для одновременной настройки параметров тональности и масштабирования нескольких экземпляров Auto-Tune Pro из одного места.

ARA: произвольный доступ к аудио

Auto-Tune Pro теперь поддерживает ARA (произвольный доступ к аудио). ARA — это технология, которая обеспечивает более тесную интеграцию и обмен информацией между аудио плагинами и хост-приложениями (цифровыми аудио рабочими станциями). При использовании с ARA-совместимыми DAW, такими как Studio One и Mixcraft, теперь можно редактировать в графическом режиме Auto-Tune Pro без предварительного просмотра выделенных фрагментов для отслеживания звука в Auto-Tune.

Управление параметрами MIDI

Многие ключевые параметры Auto-Tune Pro теперь могут управляться в реальном времени с помощью MIDI-контроллера, включая Retune Speed, Flex-Tune, Humanize, Throat Length и все функции Vibrato. Назначьте параметры элементам управления на вашем MIDI-устройстве и исполняйте драматические эффекты в реальном времени на сцене или в студии.

Системные требования
Mac

AAX Native (только 64-разрядная версия)

  • Инструменты Pro 12.4 или новее.
  • macOS 10.11–10.14 в соответствии с требованиями вашей версии Pro Tools.

VST3 (только 64-разрядная версия)

  • Совместимая хост-программа VST, поддерживающая формат VST3.
  • macOS 10.11–10.14 в зависимости от требований вашего хоста.

Аудиоустройства (только 64-разрядная версия)

  • Совместимая хост-программа, поддерживающая формат AU.
  • macOS 10.11–10.14 в соответствии с требованиями вашего хоста.
Окна

AAX Native (только 64-разрядная версия)

  • Инструменты Pro 12.4 или новее.
  • Windows 8.1 — Windows 10 в зависимости от вашей версии Pro Tools.

VST3 (только 64-разрядная версия)

  • Совместимая хост-программа, поддерживающая формат VST3.
  • Windows 8.1 — Windows 10 в соответствии с требованиями вашего хоста.

13. Нектар 3

от iZotope

Для текущих пользователей iZotope доступны следующие варианты обновления / кросс-обновления:

Вокал в миксе

Включите свой вокал в микс с помощью самого сложного набора инструментов, предназначенных для вокального производства.Nectar 3 — от корректирующих и творческих вокальных обработок до финальной полировки — демонстрирует ваше намеченное исполнение изолированно и в контексте микса. Поместите свой вокал на место со всем, что вам нужно для чистого, профессионального звука.

Все на своих местах

Ассистент вокала

Вокальный помощник

Nectar 3 создает пользовательские предустановки для вашего вокала, чтобы он правильно вписался в микс. Как дополнительная пара надежных ушей, Vocal Assistant слушает ваш звук и помогает вам начать работу, обнаруживая и автоматически регулируя несогласованность уровней, идентифицируя резонансные пики, вариации тембра и резкие частоты.Vocal Assistant интеллектуально настроит узлы эквалайзера, проанализирует динамику и установит рекомендуемые параметры сжатия, удалит надоедливые шипящие звуки, создаст пространство, атмосферу и многое другое. Как только вы придете к оптимальной отправной точке, добавьте свой индивидуальный подход.

Ассистент вокала: Разоблачить

Nectar 3 добавляет возможность устранять маскировку любого вокала с помощью Vocal Assistant: Unmask. Unmask напрямую взаимодействует с остальной частью вашего микса, чтобы вывести ваш вокал на передний план, перемещая другие элементы микса в сторону.Благодаря обмену данными между плагинами Unmask будет взаимодействовать с любым экземпляром Nectar 3, Neutron 2 Advanced (приобретается отдельно) или iZotope Relay (входит в состав Nectar 3), чтобы создать идеальное гнездо для вашего вокала.

Связь между плагинами

В дополнение к Unmask, Nectar 3 обменивается данными между плагинами, чтобы дать вам полное представление обо всем вашем производстве, отправляя важную вокальную информацию в Neutron 2, соединяя ваш вокальный трек с треками инструментов в вашем миксе.Появляясь в Visual Mixer, Masking Meter, Tonal Balance Control и Insight 2 в измерителе разборчивости, Nectar 3 находится рядом с экземплярами VocalSynth 2, Insight 2, Ozone 8 и Relay, чтобы легко оптимизировать процесс микширования.

Neutron 2, VocalSynth 2, Insight 2, Ozone 8 и Tonal Balance Control доступны как часть Music Production Suite 2.

Все эквалайзеры специально для вас

Nectar 3 включает два новых 24-полосных динамических эквалайзера, адаптированных к уникальным потребностям вокала.Прозрачные и четкие, динамические эквалайзеры служат как корректирующим, так и творческим приложениям с адаптивными узлами для изменения частоты и отслеживания высоты тона. Новый режим Follow EQ обеспечивает прямое динамическое отслеживание высоты звука, устраняя необходимость ручного редактирования отдельных резонансных частот и гармоник для активного формирования тембра и тона.

Follow EQ

Follow EQ Mode автоматически формирует и формирует ваш вокал в реальном времени, фиксируя высоту звука, чтобы помочь удалить нежелательные резонансы, динамически устранять грохот низких частот и формировать тон, сохраняя естественный характер вашего вокала.Режим Follow EQ будет управлять выбранными частотами и их гармониками для беспрецедентного управления информацией о высоте звука, поэтому вам не придется часами корректировать вручную вручную.

Вершина дизайна аудиоплагинов

Каждый модуль в Nectar 3 был переработан с учетом вашего времени и опыта. Подчеркнутый ультрасовременным и роскошным графическим интерфейсом, Nectar 3 напрямую объединяет ваши действия с тем, что вы видите в своих плавных, восхитительных визуализациях.Благодаря новым способам взаимодействия с ключевыми настройками модуля, интерфейсу с изменяемым размером, захватывающей анимации измерения и новым контекстным настройкам выбора визуальный эффект настолько плавный, что вам не захочется возвращаться к регуляторам и фейдерам.

Вся ваша голосовая цепочка

Nectar 3 обращается к каждой части работы с вокалом после записи. Благодаря четырнадцати основным компонентам, которые напрямую относятся к микшированию вокала в одном пакете, Nectar 3 решает такие проблемы с предварительным микшированием, как автоматическое выравнивание, удаление дыхания и корректирующий эквалайзер, творческие процессы, такие как добавление глубины, эффектов и характера, а также смешивание суслов, таких как сжатие, полировка, и поиск идеального размещения микса.От захвата до создания — одна остановка.

Лови каждый вдох

Nectar 3 также поставляется в комплекте с iZotope RX Breath Control, который разработан для интеллектуального обнаружения дыхания в диалогах или записях голоса и автоматического их подавления, что экономит бесценное время на этапе компиляции и подготовки редактирования вокала.

Матч на небесах: Celemony Melodyne 4 Essential

В качестве дополнительного преимущества встроенного модуля коррекции высоты звука Nectar 3, iZotope в партнерстве с Celemony включил Melodyne 4 essential: отмеченную наградой GRAMMY коррекцию высоты звука и времени.Melodyne добавляет хирургические, интуитивно понятные и действительно прозрачные возможности регулировки высоты звука, которые являются отраслевым стандартом в профессиональных студиях по всему миру.

Основные характеристики

Новинка Nectar 3

  • Vocal Assistant: создание пользовательских предустановок одним щелчком мыши, созданных с помощью технологии машинного обучения, чтобы помочь вашему вокалу вписаться в микс за секунды.
  • Unmask ставит ваш вокал на передний план вашего микса, удаляя другие конкурирующие элементы микса прямо из экрана меню Vocal Assistant.
  • Dynamic EQ с новым режимом Follow EQ для отслеживания надоедливых резонансов и их устранения в реальном времени, экономя драгоценное время и энергию.
  • Auto Level Mode регулирует уровень вашего вокала еще до того, как он начинает обработку, устраняя необходимость в корректирующей динамике или использовании фейдера.
  • Обмен данными между подключаемыми модулями: Nectar 3 может взаимодействовать с другими экземплярами подключаемых модулей iZotope в сеансе для решения проблем микширования, тонального баланса, маскирования и многого другого.

Дополнительно

  • Подключаемый модуль Component RX 7 Breath Control для уменьшения нежелательного дыхания без ущерба для качества звука с мощью iZotope RX 7.
  • Melodyne 4 необходим для исправления времени и высоты тона, удостоенного награды GRAMMY.
  • iZotope Relay: ваш хаб для интеллектуального подключения всего вашего микса к вашей коллекции плагинов iZotope.
  • Сотни профессионально разработанных пресетов для музыкальных и диалоговых приложений.

Улучшения обработки

  • Двенадцать переработанных и обновленных модулей для полностью ориентированного на вокал производства и микширования, включая: корректирующие и творческие динамические эквалайзеры, компрессию, гармонию, высоту тона, деэссер, насыщенность, реверберацию, гейт и измерение.

Усовершенствования модулей включают:

  • Delay: два новых режима и новые независимые элементы управления для поддержки стерео.
  • De-esser: новый интерактивный дизайн пороговых значений, который можно автоматически настроить с помощью Vocal Assistant.
  • Saturation: два новых режима насыщенности, Decimate и Distort.
  • Harmony: Увеличенное количество голосов, которые можно добавить с 4 до 8, улучшения в режиме MIDI для облегчения воспроизведения.
  • EQ: Возможность добавления двух экземпляров эквалайзера до 24 полос с динамической обработкой частоты и высоты тона.
  • Компрессор: Возможность добавления двух компрессоров. Новый интерактивный дизайн порога с интерактивной визуализацией.
  • Reverb: Дополнительный третий узел эквалайзера для дополнительной гибкости формирования; иммерсивный визуальный дисплей.
  • Dimension: новые режимы Chorus и Phaser с интерактивным интерфейсом.
Системные требования

Nectar 3, реле и контроль дыхания RX 7

Mac

Операционные системы:

  • OS X 10.8.5 (Mountain Lion) только Pro Tools 10; OS X 10.9.5 (Mavericks) –macOS 10.15 (Catalina)

Форматы подключаемых модулей:

  • AU (32- и 64-битные), AAX (64-битные, в реальном времени), AAX-AS (64-битные, Audiosuite). RTAS (32-разрядный, в реальном времени), DPM-AS (32-разрядный, Audiosuite), VST2 (32- и 64-разрядный), VST3 (32- и 64-разрядный)

Поддерживаемые хосты:

  • Ableton Live 9 — 10.1, Cubase 9.5 — 10, Digital Performer 9, FL Studio 20, Logic Pro X, Nuendo 8, Pro Tools 10 — 2019, Reaper 5, Reason 10, Studio One 3-4, Audition CC 2018, Premiere Pro CC 2018

Windows

  • Windows 7 (последние пакеты обновлений) –Windows 10

Форматы подключаемых модулей:

  • AAX (64-бит, в реальном времени), AAX-AS (64-бит, Audiosuite).RTAS (32-разрядный, в реальном времени), DPM-AS (32-разрядный, Audiosuite), VST2 (32- и 64-разрядный), VST3 (32- и 64-разрядный)

Поддерживаемые хосты:

  • Ableton Live 9 — 10.1, Cubase 9.5 — 10, Digital Performer 9, FL Studio 20, Logic Pro X, Nuendo 8, Pro Tools 10 — 2019, Reaper 5, Reason 10, Studio One 3-4, Audition CC 2018, Premiere Pro CC 2018
Melodyne 4 Essential

Операционные системы:

Mac:

  • MacOS 10.6.8 и 10.11.x до 10.13
  • Двухъядерный процессор Intel (рекомендуется четырехъядерный или более мощный)
  • 4 ГБ ОЗУ (рекомендуется 8 ГБ или более)

ОС Windows:

  • Windows 7, 8.1 или 10 (рекомендуется 64-разрядная версия), ASIO-совместимое аудиооборудование
  • Двухъядерный процессор Intel или AMD (рекомендуется четырехъядерный или более мощный)
  • 4 ГБ ОЗУ (рекомендуется 8 ГБ или более)

Активация: компьютерный или USB-ключ iLok (2-го или 3-го поколения), Melodyne 4 необходим только для ПК.Для активации требуется доступ в Интернет

14. МУТАТОР Evo

от Antares

MUTATOR Evo предоставляет комбинацию инструментов для создания необычных, странных или совершенно дурацких голосов. Благодаря высококачественному смещению высоты тона, моделированию горла, «мутации» на основе кольцевого модулятора с отслеживанием высоты звука и умопомрачительной функции Alienization с синхронизацией по темпу, MUTATOR Evo является идеальным инструментом для создания уникальных специальных вокальных эффектов и звукового оформления пост-продакшн.

MUTATOR Инструменты редактирования голоса Evo разделены на три функциональных раздела.

Секция оформления голоса

В этом разделе вы сможете использовать уникальные технологии моделирования вокала от Antares ‘THROAT Evo Vocal Designer для создания основных вокальных характеристик вашего голоса.

Раздел Mutate

Создав вашу базовую вокальную характеристику с помощью элементов управления Voice Design, раздел Mutate позволяет вам превратить этот голос во множество, как бы мы выразились, альтернативных сущностей (т.е., странные существа), позволяя вам выбирать среди 24 различных разновидностей «мутации», созданных с помощью кольцевой модуляции с отслеживанием высоты звука.

Отдел отчуждения

Наконец, раздел Alienize позволяет придать вашей речи качество чужого языка, разбивая ее на небольшие сегменты и воспроизводя каждый сегмент в обратном порядке. Вы можете создать свой собственный уникальный язык, варьируя длину речевых сегментов или даже синхронизируя их с темпом вашего трека.

Системные требования

Mac

AAX Native (64- и 32-разрядная версия)

  • Инструменты Pro 10.3.8 или новее
  • Mac OS 10.6.8–10.12 в зависимости от вашей версии Pro Tools

RTAS

  • Pro Tools от 8.x до 10.x
  • Mac OS от 10.5.8 до 10.9.5 в соответствии с требованиями вашей версии Pro Tools.

VST

  • Совместимая хост-программа VST, поддерживающая формат VST3.
  • Mac OS 10.6.8–10.12 в соответствии с требованиями вашего хоста.

Аудиосистемы

  • Совместимая хост-программа, поддерживающая формат Audio Units.
  • Mac OS 10.6.8–10.12 в соответствии с требованиями вашего хоста.

Окна

AAX Native (совместимость с 64- и 32-разрядными версиями)

  • Pro Tools 10.3.8 или более поздняя версия
  • Windows 7–10 в соответствии с требованиями вашей версии Pro Tools

RTAS

  • Pro Tools 7.x — 10.x
  • Windows XP (только 32-разрядная версия), Vista и 7 в соответствии с требованиями вашей версии Pro Tools

VST

  • Совместимая хост-программа, поддерживающая формат VST2 или VST3.
  • Windows 7–10 в соответствии с требованиями вашего хоста.
Хост (DAW) Совместимость

Mac

Полностью поддерживается

  • Pro Tools — 10.3.8 или новее (AAX)
    • Несовместимо с Pro Tools First
  • Logic Pro — 9.1.8 или новее (AU)
  • GarageBand — 10.0.3 или новее (AU)
  • Cubase — 6.0.7 или новее (VST3)
  • Nuendo — 5.5.6 или новее (VST3)
  • Ableton Live — 9.1.8 или новее (AU)
    • В настоящее время артикулятор Avox несовместим с Ableton Live.
  • Studio One — 2.0.4 или новее (AU и VST3)
  • Audition — CC (AU и VST3)
    • Функции MIDI недоступны в Adobe Audition

Возможно, совместим

  • Reaper — 4,77 или новее (AU)
  • Digital Performer — 8 или новее (AU)
  • Audacity — 2.1.0 (AU)

Windows

Полностью поддерживается

  • Инструменты Pro — 10.3.8 или новее (AAX)
    • Несовместимо с Pro Tools First
  • Cubase — 6.0.7 или новее (VST3)
  • Nuendo — 5.5.6 или новее (VST3)
  • Ableton Live — 9.1.8 или новее (VST2)
    • В настоящее время артикулятор Avox несовместим с Ableton Live.
  • Studio One — 2.0.4 или новее (VST3)
  • Audition — CC (VST3)
    • Функции MIDI недоступны в Adobe Audition

Возможно, совместимы

  • Сонар — X3 или Platinum (VST2)
  • FL Studio — 10 или новее (VST2, VST3)
  • Samplitude — Pro X2 (VST2, VST3)
  • Reaper — 4.77 (VST2) или 5 (VST2, VST3)

Несовместимо

МУТАТОР Для авторизации Evo требуется смарт-ключ iLok USB и возможность доступа к ilok.com (на любом компьютере).

15. Auto-Tune Artist

от Antares

Промышленный стандарт коррекции высоты звука и вокальных эффектов

Оптимизирован для отслеживания в реальном времени и производительности в реальном времени

Auto-Tune Artist (ранее Auto-Tune Live) разработан для удовлетворения взыскательных потребностей работающих музыкантов, продюсеров и звукорежиссеров.Он включает в себя все расширенные функции коррекции высоты звука в реальном времени Auto-Tune Pro и оптимизирован для работы с низкой задержкой на сцене или в студии.

Auto-Tune Artist также обладает множеством новых мощных функций и улучшений, начиная с нового гладкого интерфейса, переработанного для простоты использования и оптимального рабочего процесса. В Antares добавлены базовый и расширенный режимы просмотра, чтобы вы могли найти нужные инструменты в нужный момент.

Они также добавили Flex-Tune для более естественной и прозрачной коррекции высоты звука, классический режим для звука Auto-Tune 5 и транспонирование для изменения высоты звука в реальном времени.Совместимость с подключаемым модулем Auto-Key (продается отдельно) означает, что вам не нужно беспокоиться о fi

RA Mayes | York RF, Комбинированные микроволновые генераторы шума и гребенчатые генераторы, эталон, источники излучения


Генераторы гребенчатого шума и гребенчатые генераторы

Многомодовый опорный источник

Широкополосный шум или выход гребенки

от 5 кГц до 1 ГГц

YRS01 был разработан специально дополнять линейку гребенчатых генераторов CGE и может быть поставляется как часть комплектов CGE для справки исходное решение с диапазоном частот от 5 кГц до 18 ГГц и более.

YRS01 — это многорежимный эталонный источник. способен производить широкополосный шум или гребенчатый выходной сигнал до 1 ГГц.

Выбираемый шумовой или гребенчатый выход
Гибкость в широком диапазоне приложения
Стабильный выход
Повторяющиеся измерения
Выход от 5 кГц до 1 ГГц
Приложения в широком диапазоне частот спектр
Компактный и портативный
Сравнение сайтов и среды
с питанием от аккумулятора
Нет кабеля питания или соединительного кабеля влияние на измерения

YRS01 — это широкополосный шумо-гребенчатый источник, способный производить непрерывный шум выход от 9 кГц до 1 ГГц или комбинация частот в пределах диапазон от 5 кГц до 1 ГГц, при этом размер шага выбирается Пользователь.Генератор шума позволяет наблюдать за деталями во всем спектральном диапазоне, а гребенчатый генератор позволяет для вывода опорного сигнала и шума, чтобы быть просматривается одновременно.

YRS01 совместим с BP01 аккумулятор, или, альтернативно, может питаться от внешний USB-порт.

Излучение

Для работы с излучением две несимметричные антенны, оптимизированы для разных частотных диапазонов, доступны которые присоединяются в верхнюю часть устройства.YRS01 — идеальный источник для переноски проведение проверок на открытых испытательных площадках (OATS) и в безэховых камерах.

YRS01 компактен и работает от батареи, что позволяет работа как электрически малый источник, что сводит к минимуму влияние самого YRS01 при характеристике электромагнитного окружающая обстановка. YRS01 размещен в металлическом корпусе, поэтому он может монтироваться в непосредственном контакте с металлической заземляющей панелью, требуется некоторыми тестами.

Наведенные выбросы

Разъем N-типа обеспечивает прямое согласованное сопротивление 50 Ом. вывод, который можно использовать для проверки проводимых системы измерения. Два адаптера доступны как дополнительные аксессуары:

  • LSA03 обеспечивает емкостную связь от выход YRS01 на стандартный сетевой разъем питания IEC 320. Это позволяет проверять и исследовать проведенные измерения. системы, которые должны быть изготовлены, например, с использованием LISN или поглощающего зажим.
  • NIA01 предоставляет интерфейс для RJ11, Стандартные разъемы RJ14, RJ25 и RJ45 для проводных измерения с использованием ISN.

Приложения

  • Сравнение различных измерений среды, такие как OATS или безэховые камеры
  • Валидация систем измерения излучения и проверка
  • Справочный источник для:
    • Ежедневные предварительные проверки по требованию органы аккредитации
    • Долгосрочный мониторинг производительности
    • Предварительная проверка анализатора спектра / приемника
  • Измерительный усилитель и ширина полосы
  • Предварительная проверка анализатора спектра / приемника

Технические характеристики


Режим шума
Частота Диапазон от 9 кГц до 1 ГГц напрямую подключение к системе 50 Ом
Излучение от 30 МГц до 1 ГГц с использованием монопольных антенн TLM02 и MON03
Температурная стабильность
(От 9 кГц до 1 ГГц)		 от 15 ° C до 30 ° C: <1 дБ
от 5 ° C до 40 ° C: <2.5 дБ
Стабильность времени <1 дБ (типично более 12 месячный период)
Время работы 7,5 часов (типично с полностью заряженный аккумулятор)
Comb Mode

Frequency Диапазон

 от 5 кГц до 1 ГГц напрямую подключение к системе 50 Ом
от 30 МГц до 1 ГГц с излучением с использованием монопольных антенн TLM02 и MON03
Гребень сигнала Размер шага На выбор:
10 кГц (5 кГц, 15 кГц, 25 кГц 3.005 МГц мин.)
100 кГц (50 кГц, 150 кГц, 250 кГц 30,05 МГц мин.)
1 МГц (0,5 МГц, 1,5 МГц, 2,5 МГц 300,5 МГц мин.)
5 МГц (2,5 МГц, 7,5 МГц, 12,5 МГц 1,0025 ГГц мин.)
Температура стабильность Амплитуда: (от 5 кГц до 1 ГГц)
От 15 ° C до 30 ° C: <0.5 дБ
от 5 ° C до 40 ° C: <1 дБ
от 5 до 40 ° C: <0,5 частей на миллион
Время стабильность <1 дБ (типично более 12 месячный период)
<1 ppm (обычно более 12 месячный период)
Время работы 8,5 часов (типично с полностью заряженный аккумулятор)
Другое
Выходной разъем Розетка типа N 50 Ом
Размеры 76 мм диаметр 35 мм (56 мм, включая разъем) — без аккумулятора пачка
76 мм диаметр 81 мм (102 мм, включая разъем) — с аккумулятором пачка
Масса 0.6 кг (включая аккумулятор)
Блок питания 5V 2AHr аккумулятор (Код заказа BP01).
Внешний вход 5,00 В 0,25 В, 300 мА (разъем mini-USB типа B)
Показатели Активный — зеленый светодиод
Низкий заряд батареи — красный светодиод
Элементы управления Поворотный переключатель режима выбор
Диапазон частот от 50 МГц до 18 ГГц, прямое подключение к Система 50 Ом
от 50 МГц до 18 ГГц с использованием встроенная антенна
Размер шага 80 МГц или 100 МГц, переключаемый
Переключаемая версия 50 или 80 МГц доступен по спецзаказу
Выходной разъем Гнездо SMA 50 Ом
Температура стабильность
(От 15 ° C до 35 ° C)		 от 1 до 16 ГГц: <1 дБ
от 100 МГц до 18 ГГц: <2 дБ
Стабильность времени Обычно <1 дБ в течение 12 месяцев
Размеры 76 мм диаметр 64 мм (74 мм включая разъем) — CGE01C с аккумулятором
76 мм диаметром 18 мм (28 мм, включая разъем) — CGE01C без аккумуляторного блока
76 мм, диаметр 92 мм — CGE01R с аккумулятор
76 мм диаметр 46 мм — CGE01R без аккумулятор
Масса Приблизительно 550 г (включая батарею)
Блок питания 5V 2AHr аккумулятор.Внешний вход 5,00 В 0,25 В, 500 мА
Время работы Обычно 6,5 часов при полной зарядке Аккумуляторная батарея.
Показатели Активный, нижняя ступенька — зеленый светодиод
Активный, больший размер шага — красный светодиод
Номер детали Описание Частей в комплекте
YRS01KIT01 Стандартный комплект эталонного источника YRS01 с антенна
  • YRS01 справочный источник
  • BP01 Аккумулятор
  • Зарядное устройство с универсальным входом
  • от 200 МГц до 1 ГГц (оптимально) 270 мм длинная монопольная антенна MON03
  • Жесткий футляр
  • Ручная
  • Стандартный тест CAL16
YRS01KIT02 Расширенный комплект эталонных источников YRS01 с несколько антенн и адаптер LISN
  • YRS01 справочный источник
  • BP01 Аккумулятор
  • Зарядное устройство с универсальным входом
  • от 30 до 300 МГц (оптимальная) длина 290 мм монополь с верхней загрузкой — TLM02
  • от 200 МГц до 1 ГГц (оптимально) 270 мм длинная монопольная антенна MON03
  • Адаптер LISN в стиле IEC соединение LSA03
  • Жесткий футляр
  • Ручная
  • Стандартный тест CAL16

Принадлежности

TLM02 Антенна от 30 до 300 МГц (оптимальная) длина 290 мм монополь с верхней загрузкой
MON03 Антенна от 200 МГц до 1 ГГц (оптимально) длина 270 мм монопольная антенна
LSA03 Устройство прямой муфты Адаптер LISN с розеткой IEC
NIA01 Устройство прямой муфты Адаптер ISN с двумя разъемами данных выходы

6-контактная розетка RJ11 / RJ14 / RJ25

8-контактная розетка RJ45

Измерение выхода Результат

CAL16 Прямой вывод Измерение мощности от 0 до 1 ГГц с использованием анализатор спектра, все режимы
CAL17 Излучаемый выход от 30 МГц до 1 ГГц по горизонтали и вертикали напряженность поляризационного электрического поля на ОАТС с помощью приемника, испытательное расстояние 3 м или 10 м.Результаты для шума, 1 МГц и режимы гребенки 5 МГц.
CAL18 Излучаемый выход от 30 МГц до 1 ГГц по горизонтали и вертикали напряженность поляризационного электрического поля в дальней зоне с использованием спектра анализатор на испытательном расстоянии 3 м. Результаты для шума, 1 МГц и Режимы гребенки 5 МГц.

Типичные результаты измерения выходного сигнала — шумовой режим

Типичные результаты измерения выходного сигнала

— режим гребенки

Еврофинс Йорк YRS02 — Источник шума или гребенки (От 5 кГц до 1 ГГц)

Многомодовый опорный источник

Широкополосный шум или выход гребенки

от 5 кГц до 1 ГГц

YRS02 — многорежимный эталонный источник способен производить широкополосный шум или гребенчатый выходной сигнал до 1 ГГц.

Выбираемый шумовой или гребенчатый выход
Гибкость в широком диапазоне приложения
Стабильный выход
Повторяющиеся измерения
Выход от 5 кГц до 1 ГГц
Приложения в широком диапазоне частот спектр
Компактный и портативный
Сравнение сайтов и среды
с питанием от аккумулятора
Нет кабеля питания или соединительного кабеля влияние на измерения

YRS02 — это широкополосный источник шума и гребенки, способен производить непрерывный выходной шум от 9 кГц до 1 ГГц или комбинация частот от 5 кГц до 1 ГГц диапазон, при этом размер шага выбирается пользователем.Шум генератор позволяет наблюдать детали в полном объеме спектральный диапазон, а гребенчатый генератор позволяет Выходной сигнал опорного и шума следует рассматривать одновременно.

Излучение

Для работы с излучением два монопольные антенны, оптимизированные для разных диапазонов частот, доступны, которые прикрепляются к верхней части устройства.YRS02 — идеальный источник для проведения проверок на открытых полигонах (OATS) и безэховые камеры.

YRS02 компактный и работает от батареи, что позволяет работа как электрически малый источник, что сводит к минимуму влияние самого YRS02 при характеристике электромагнитного окружающая обстановка. YRS02 размещен в металлическом корпусе, поэтому он может монтироваться в непосредственном контакте с металлической заземляющей панелью, требуется некоторыми тестами.

Наведенные выбросы

Разъем N-типа обеспечивает прямое согласованное сопротивление 50 Ом. вывод, который можно использовать для проверки проводимых системы измерения. Два адаптера доступны как дополнительные аксессуары:

  • LSA03 обеспечивает емкостную связь от выход YRS02 на стандартный сетевой разъем питания IEC 320. Это позволяет проверять и исследовать проведенные измерения. системы, которые должны быть изготовлены, например, с использованием LISN или поглощающего зажим.
  • NIA01 предоставляет интерфейс для RJ11, Стандартные разъемы RJ14, RJ25 и RJ45 для проводных измерения с использованием ISN.

Приложения

  • Сравнение различных измерений среды, такие как OATS или безэховые камеры
  • Валидация систем измерения излучения и проверка
  • Справочный источник для:
    • Ежедневные предварительные проверки в соответствии с требованиями органы аккредитации (например, ISO 17025)
    • Долгосрочный мониторинг производительности
    • Исследование положения кабеля
    • Исследование поведения экранированного помещения
    • Характеристики фильтра
    • Измерение потерь в кабеле
  • Измерительный усилитель и ширина полосы
  • Предварительная проверка анализатора спектра / приемника

Технические характеристики

Режим шума
Диапазон частот от 9 кГц до 1 ГГц, прямое подключение к Система 50 Ом
от 30 МГц до 1 ГГц с использованием TLM02 и Монопольные антенны MON03
Температурная стабильность
(От 9 кГц до 1 ГГц)		 от 15 ° C до 30 ° C: <1 дБ
от 5 ° C до 40 ° C: <2.5 дБ
Стабильность времени <1 дБ (обычно в течение 12 месяцев)
Время работы 7 часов (типично для щелочных элементов)
Режим гребня
Диапазон частот 5 кГц — 1 ГГц прямое подключение к Система 50 Ом
от 30 МГц до 1 ГГц с использованием TLM02 и Монопольные антенны MON03
Размер шага сигнала гребенки На выбор:
10 кГц (5 кГц, 15 кГц, 25 кГц 3.005 МГц мин.)
100 кГц (50 кГц, 150 кГц, 250 кГц 30,05 Мин.)
1 МГц (0,5 МГц, 1,5 МГц, 2,5 МГц 300,5 Мин.)
5 МГц (2,5 МГц, 7,5 МГц, 12,5 МГц 1,0025 ГГц мин.)
Температурная стабильность Амплитуда: (от 5 кГц до 1 ГГц)
от 15 ° C до 30 ° C: <0,5 дБ
от 5 ° C до 40 ° C: <1 дБ
Частота
от 5 ° C до 40 ° C: <0.5 страниц в минуту
Стабильность времени <1 дБ (обычно в течение 12 месяцев)
<1 ppm (обычно в течение 12 месяцев)
Время работы 8 часов (типично для щелочных элементов)
Другое
Выходной разъем Розетка типа N 50 Ом
Размеры 120 мм 120 мм 60 мм (79 мм включая разъем)
Масса 1 кг (включая аккумулятор)
Блок питания 4 1.Ячейки 5 В (AA или аналог). Щелочные или перезаряжаемые
Показатели Активный — зеленый светодиод
Низкий заряд батареи — красный светодиод
Элементы управления Поворотный переключатель для выбора режима в том числе OFF

Стандартные комплекты заказа

Номер детали Описание Частей в комплекте
YRS02KIT01 Стандартный комплект эталонного источника YRS02 с антенна
  • YRS02 справочный источник
  • от 200 МГц до 1 ГГц (оптимально) 270 мм длинная монопольная антенна MON03
  • Жесткий футляр
  • 4 элемента AA
  • Ручная
  • Стандартный тест CAL16
YRS02KIT02 Расширенный комплект эталонных источников YRS02 с несколько антенн и адаптер LISN
  • YRS02 справочный источник
  • от 30 до 300 МГц (оптимальная) длина 290 мм монополь с верхней загрузкой — TLM02
  • от 200 МГц до 1 ГГц (оптимально) 270 мм длинная монопольная антенна MON03
  • Адаптер LISN в стиле IEC соединение LSA03
  • Жесткий футляр
  • 4 элемента AA
  • Ручная
  • Стандартный тест CAL16

Принадлежности

TLM02 Антенна от 30 до 300 МГц (оптимальная) длина 290 мм монополь с верхней загрузкой
MON03 Антенна от 200 МГц до 1 ГГц (оптимально) длина 270 мм монопольная антенна
LSA03 Устройство прямой муфты Адаптер LISN с розеткой IEC
NIA01 Устройство прямой муфты Адаптер ISN с двумя разъемами данных выходы

6-контактная розетка RJ11 / RJ14 / RJ25

8-контактная розетка RJ45

Измерение выхода Результат

CAL16 Прямой вывод Измерение мощности от 0 до 1 ГГц с использованием анализатор спектра, все режимы
CAL17 Излучаемый выход от 30 МГц до 1 ГГц по горизонтали и вертикали напряженность поляризационного электрического поля на ОАТС с помощью приемника, испытательное расстояние 3 м или 10 м.Результаты для шума, 1 МГц и режимы гребенки 5 МГц.
CAL18 Излучаемый выход от 30 МГц до 1 ГГц по горизонтали и вертикали напряженность поляризационного электрического поля в дальней зоне с использованием спектра анализатор на испытательном расстоянии 3 м. Результаты для шума, 1 МГц и Режимы гребенки 5 МГц.

Типичные результаты измерения выходного сигнала — шумовой режим

Типичные результаты измерения выходного сигнала

— режим гребенки

Еврофинс Йорк YRS03 — Источник шума или гребенки (От 10 МГц до 6 ГГц)

Многомодовый опорный источник

Широкополосный шум или выход гребенки

От 10 МГц до 6 ГГц


Справочный источник York (YRS03) — это многомодовый широкополосный источник шума и гребенчатый производящий непрерывный шумовой выход или комбинацию частот в пределах диапазон от 10 МГц до 6 ГГц с размером шага выбирается пользователем.

Этот генератор шума позволяет наблюдать детали во всем спектральный диапазон, в то время как генератор гребенок позволяет выходной сигнал и минимальный уровень шума должны просматриваться одновременно, а частотная точность измерения проверяемого оборудования.

YRS03 — компактный, с питанием от батареи, позволяющий работать как электрически малый источник, который сводит к минимуму влияние YRS03 при характеристике электромагнитной среды.YRS03 размещен в металлическом корпусе, поэтому его можно установить в прямом контакте с металлической заземляющей пластиной, что может потребоваться некоторые тесты.

YRS03 поставляется с выходным разъемом N-типа 50 Ом для прямое подключение к проводным измерительным системам. Для излучаемых работы, антенны могут быть присоединены к выходному разъему блока.

Три антенны, одна моноконусная и две монопольные, оптимизированные для доступны разные диапазоны частот.

YRS03 — идеальный источник для проведения проверок на открытых площадках. Испытательные площадки (OATS) и полностью или полубезэховые камеры.

(Будет удалено) Генерировать распределенный шум Rician

Описание

Блок Rician Noise Generator генерирует распределенный шум Rician. Rician Функция плотности вероятности определяется выражением

f (x) = {xσ2I0 (mxσ2) exp (−x2 + m22σ2) x≥00x <0

, где:

  • σ — стандартное отклонение гауссова распределения, лежащего в основе Рицианский шум распределения

  • м 2 = м I 2 + м ​​ Q 2 , где м I и м Q — средние значения двух независимые гауссовские компоненты

  • I 0 — модифицированный 0-й порядок Функция Бесселя первого рода, определяемая как

    I0 (y) = 12π∫ − ππeycostdt

Обратите внимание, что m и σ — это , а не среднее значение и стандартное отклонение для рисовского шума.

Необходимо указать Initial seed для случайного числа. генератор. Когда он постоянный, результирующий шум воспроизводится. Длина вектора параметра Initial seed должно равняться количеству столбцов в выводе на основе кадра или количество элементов в выводе на основе выборки. Набор числовых параметров над параметром Initial seed в диалоговом окне может состоять из векторы, имеющие ту же длину, что и Initial seed , или скаляры.

Начальное начальное число

Скаляр Параметр начального начального числа инициализирует случайный генератор чисел, который блок использует для генерации своего комплекса, распределенного по Ричу случайный процесс. Когда несколько блоков в модели имеют начальное значение . Параметр seed , вы можете выбрать разные начальные семена для каждого блока чтобы гарантировать, что в каждом блоке используются разные случайные потоки. Установить Начальный начните с целочисленным значением для воспроизводимых результатов или используйте функцию randi для рандомизации результатов.

Атрибуты выходного сигнала

Выходной сигнал может быть матрицей на основе кадров, строкой или столбцом на основе выборки вектор, или одномерный массив на основе выборки. Эти атрибуты контролируются Выводит на основе кадров , выборок на кадр и Интерпретировать векторные параметры как 1-D параметры. См. «Источники и приемники» в Руководстве пользователя Communications Toolbox ™ для получения более подробной информации.

Количество элементов в исходном исходном коде и Sigma параметры становятся количеством столбцов в вывод на основе кадра или количество элементов в векторном выводе на основе выборки.

Похожие записи

21.11.2024 0

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0

Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
