Шкив коленвала фото. Шкив коленвала: функции, виды и особенности эксплуатации

alexxlabРазное
Что такое шкив коленвала и для чего он нужен. Какие бывают виды шкивов коленвала. Как правильно обслуживать шкив коленвала. Когда требуется замена шкива коленвала.

Содержание

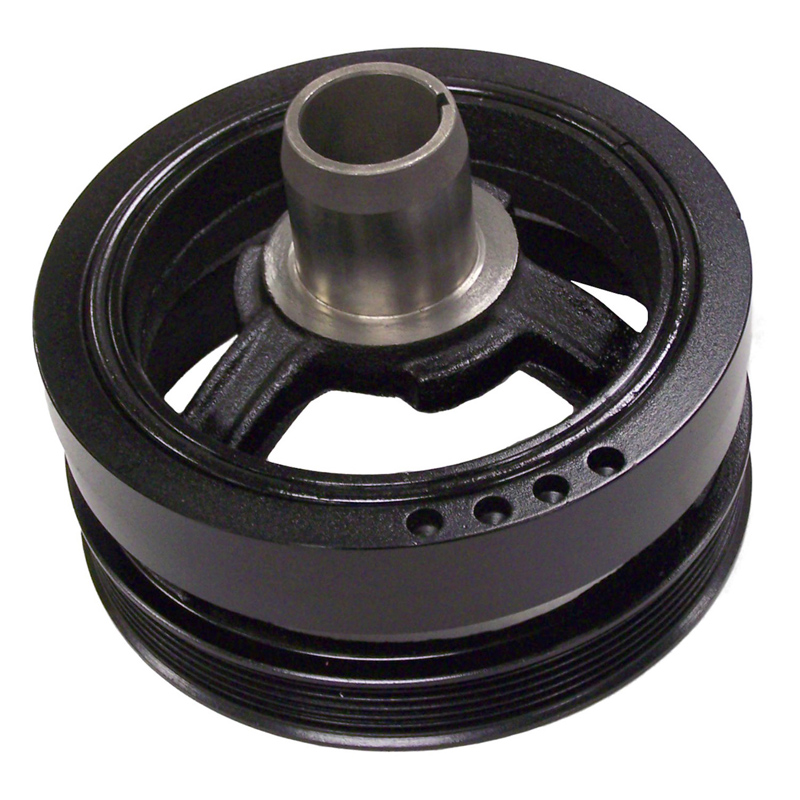

Что такое шкив коленвала и его основные функции

Шкив коленвала представляет собой важный элемент двигателя внутреннего сгорания, который устанавливается на конце коленчатого вала. Его основные функции:

  • Передача крутящего момента от коленвала на приводные ремни
  • Гашение крутильных колебаний коленчатого вала
  • Снижение шума и вибраций двигателя
  • Синхронизация работы различных агрегатов двигателя

Шкив коленвала играет ключевую роль в обеспечении плавной и стабильной работы двигателя. Без него крутящий момент не мог бы эффективно передаваться на генератор, насос гидроусилителя, компрессор кондиционера и другие важные узлы.

Виды шкивов коленвала

Существует несколько основных типов шкивов коленвала:

1. Цельнометаллические шкивы

Изготавливаются из чугуна или стали. Отличаются прочностью и долговечностью, но имеют большой вес.


2. Демпферные шкивы

Состоят из двух частей — металлического диска и резинового демпфера между ними. Эффективно гасят вибрации, но со временем резина может разрушаться.

3. Составные шкивы

Включают металлическую ступицу и пластиковый или алюминиевый обод. Легкие, но менее долговечные.

4. Облегченные шкивы

Изготавливаются из алюминиевых сплавов. Снижают нагрузку на двигатель, но дороже обычных.

Признаки неисправности шкива коленвала

О проблемах с шкивом коленвала могут свидетельствовать следующие симптомы:

  • Посторонние шумы и вибрации при работе двигателя
  • Неравномерное вращение приводных ремней
  • Повышенный расход топлива
  • Снижение мощности двигателя
  • Появление трещин или сколов на шкиве
  • Ослабление или проворачивание шкива на валу

При обнаружении этих признаков необходимо провести диагностику и при необходимости заменить шкив коленвала. Игнорирование проблемы может привести к серьезным поломкам двигателя.

Как правильно обслуживать шкив коленвала

Для продления срока службы шкива коленвала рекомендуется:


  1. Регулярно проверять состояние и натяжение приводных ремней
  2. Осматривать шкив на предмет трещин, сколов и других повреждений
  3. Контролировать затяжку крепежного болта шкива
  4. Своевременно менять подшипники и сальники коленвала
  5. Избегать перегрева двигателя и резких перепадов температур

При правильном обслуживании шкив коленвала может прослужить 100-150 тыс. км. Однако в тяжелых условиях эксплуатации срок службы может сократиться.

Когда требуется замена шкива коленвала

Замена шкива коленвала необходима в следующих случаях:

  • При наличии видимых повреждений — трещин, сколов, деформаций
  • При появлении люфта или биения шкива
  • При разрушении резинового демпфера (для демпферных шкивов)
  • При сильном износе ручьев под ремни
  • При пробеге более 150-200 тыс. км (в зависимости от модели)

Важно не затягивать с заменой изношенного шкива, так как это может привести к обрыву ремня ГРМ и серьезным повреждениям двигателя. Лучше заменить деталь заранее, чем рисковать дорогостоящим ремонтом.

Как выбрать новый шкив коленвала

При выборе нового шкива коленвала нужно учитывать следующие факторы:


  1. Точное соответствие марке и модели автомобиля
  2. Материал изготовления (чугун, сталь, алюминий)
  3. Наличие демпфирующего элемента
  4. Количество и размер ручьев под ремни
  5. Репутация производителя

Рекомендуется использовать оригинальные запчасти или продукцию известных брендов автокомпонентов. Экономия на дешевых аналогах может обернуться быстрым выходом детали из строя.

Процесс замены шкива коленвала

Замена шкива коленвала включает следующие этапы:

  1. Снятие защиты двигателя и приводных ремней
  2. Фиксация коленвала от проворачивания
  3. Откручивание центрального болта крепления шкива
  4. Снятие старого шкива с помощью съемника
  5. Установка нового шкива на вал
  6. Затяжка крепежного болта с нужным моментом
  7. Установка ремней и проверка их натяжения

Процедура требует определенных навыков и специнструмента, поэтому лучше доверить ее профессионалам. Неправильная установка может привести к повреждению двигателя.

Заключение

Шкив коленвала — небольшая, но очень важная деталь двигателя. От его исправной работы зависит стабильность и долговечность мотора. Регулярные проверки и своевременная замена шкива помогут избежать серьезных поломок и дорогостоящего ремонта. При выборе новой детали лучше не экономить и отдавать предпочтение качественным запчастям от проверенных производителей.



Шкив коленвала – деталь, важная для передачи крутящего момента + видео » АвтоНоватор

Ни один вал в автомобиле не может работать сам по себе, ему нужны элементы, передающие крутящий момент на другие узлы сложного механизма, и шкив коленвала является одним из таких звеньев в ряде многих передач. Как и со многими другими деталями, с этой также нужно уметь обращаться, вовремя снять, при необходимости заменить.

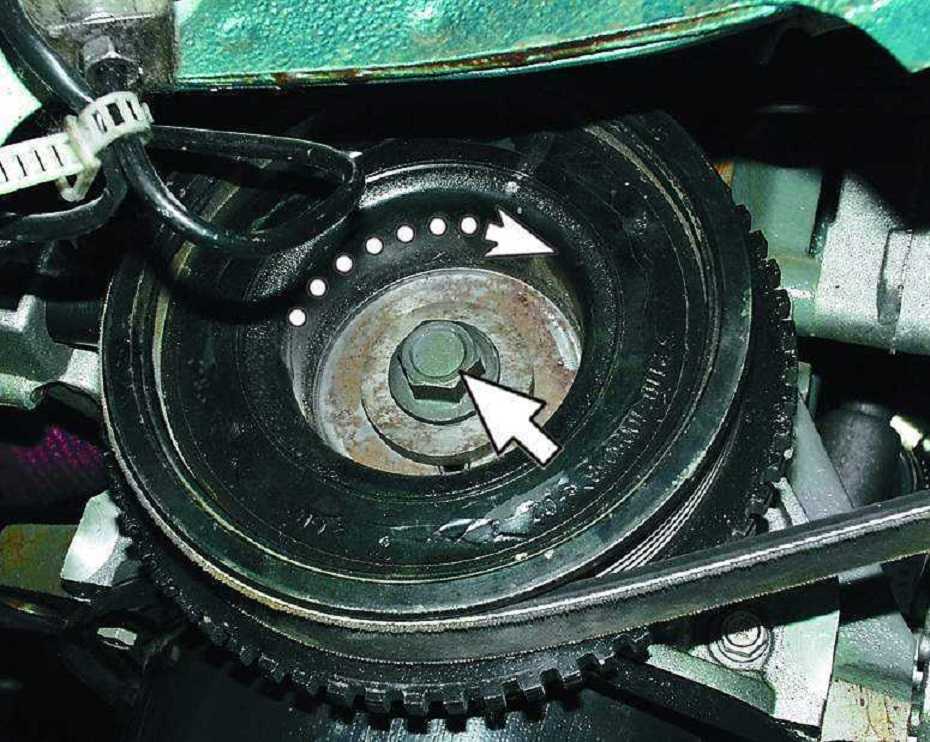

Где стоит шкив коленвала и как до него добраться?

Чтобы снять шкив, необходимо для начала освободить на генераторе стопорный болт, затем ослабить натяжной, с тем, чтобы слегка отпустить ремень и получить возможность его снять. Отсоединяем и бачок с антифризом. Также может мешать ремень гидроусилителя руля, поэтому в стороне от шкива находим и откручиваем болт на 14, создающий натяжение передачи ГУР, после чего снимаем последнюю. Остается финальный шаг, отделяющий нас от успеха, причем самый сложный – открутить еще один-единственный болт, который и фиксирует шкив. Найти крепежный элемент можно, лишь заглянув под машину под правым передним колесом, и, если есть пневматический гайковерт, операция будет выполнена без труда.

Почему трудно снять зубчатый шкив коленчатого вала?

Итак, мы сделали все, чтобы автомобиль случайно не завелся и не стронулся с места, теперь всех присутствующих просим отойти подальше, а сами забираемся в кабину (не оставляйте ноги высунутыми наружу) и резко, но кратковременно, поворачиваем ключ зажигания на старт. При неудачной попытке не отчаиваемся и повторяем. Обычно со второго раза, реже с 5-6 подхода, болт проворачивается. Теперь можно приступать к следующему мероприятию – сниманию ступицы шкива с вала, учитывая, что сидит она плотно и удерживается шпонкой. Когда понадобится затянуть болт обратно, вам нужно либо приложить много усилий к его затягиванию, либо все-таки найдите к тому времени пневмогайковерт.

Даже если болт шкива коленвала снят, впереди много работы

Итак, вам удалось, наконец, с помощью стартера или пневматического инструмента, снять упрямый болт шкива коленвала. Однако это не значит, что уже через секунду нужная деталь окажется у вас в руках. Дело в том, что ступица сидит на вале очень плотно, кроме того, от случайного соскальзывания ее удерживает шпонка. Идеальный вариант – использовать специальный съемник, можно даже самый дешевый, китайского производства, лапки этого инструмента избавят вас от применения лишних усилий и траты времени. Как вариант, впрыскивается аэрозольная смазка, например, WD-40, после чего ступица шкива коленчатого вала аккуратно раскачивается с тягой на себя.

Снимать шкив надо аккуратно, чтобы не повредить шпоночный паз, иначе деталь будет сидеть неплотно, что приведет к скорому износу ступицы.

Еще один способ, чаще всего применяемый водителями – снять шкив, поддевая его по окружности монтажкой. Если обычная автомобильная слишком велика, используйте мотоциклетные каленые инструменты, Г-образной формы. В любом случае операция потребует много сил, поэтому желательно, чтобы у вас был помощник. Надевать новый шкив лучше, намазав чем-нибудь вязким, например солидолом, место посадки шпонки (ее слегка наклоняем в сторону надвигаемой ступицы), затем обстукиваем шкив молотком через мягкую прокладку из тонкой резины.


  • Автор: Александр
