Штангенциркуль это инструмент. Штангенциркуль: универсальный измерительный инструмент для точных измерений

Что такое штангенциркуль и для чего он используется. Как устроен штангенциркуль и какие бывают его виды. Как правильно пользоваться штангенциркулем и снимать показания. Как ухаживать за штангенциркулем, чтобы продлить срок его службы.

Содержание

Что такое штангенциркуль и его основное назначение

Штангенциркуль — это универсальный измерительный инструмент, предназначенный для высокоточных измерений линейных размеров. С его помощью можно измерять:

  • Наружные размеры деталей
  • Внутренние размеры отверстий
  • Глубину отверстий и пазов

Штангенциркуль позволяет проводить измерения с точностью до 0,1 мм или даже 0,05 мм в зависимости от модели. Это делает его незаменимым инструментом в машиностроении, приборостроении и других отраслях, где требуется высокая точность измерений.

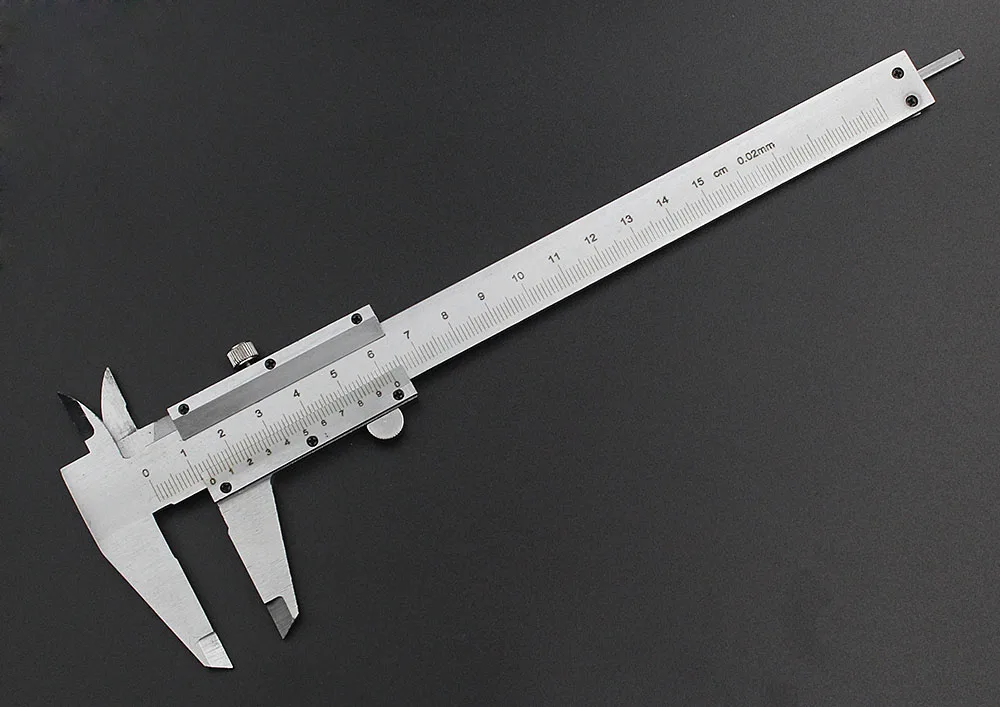

Устройство и принцип работы штангенциркуля

Основные элементы конструкции штангенциркуля:

  • Штанга с основной миллиметровой шкалой
  • Рамка с нониусом, перемещающаяся по штанге
  • Губки для наружных и внутренних измерений
  • Линейка глубиномера
  • Зажимной винт для фиксации рамки

Как работает штангенциркуль? Измеряемую деталь помещают между губками инструмента. Рамка с нониусом перемещается по штанге до соприкосновения с деталью. Затем снимают показания, совмещая деления основной шкалы и нониуса.


Как правильно снимать показания штангенциркуля?

  1. Определить целое число миллиметров по основной шкале штанги
  2. Найти на нониусе штрих, совпадающий с делением основной шкалы
  3. Умножить номер этого штриха на цену деления нониуса
  4. Сложить целое число миллиметров и дробную часть

Например, если нулевой штрих нониуса находится между 24 и 25 мм основной шкалы, а совпадает 7-й штрих нониуса с ценой деления 0,1 мм, то результат измерения: 24 + (7 × 0,1) = 24,7 мм.

Виды штангенциркулей и их особенности

Существует несколько основных видов штангенциркулей:

1. Нониусные штангенциркули (ШЦ)

Это классический тип штангенциркуля с нониусной шкалой. Выпускаются с ценой деления 0,1 мм или 0,05 мм. Основные модели:

  • ШЦ-I — с двусторонними губками и глубиномером
  • ШЦ-II — с двусторонними губками и рамкой микроподачи
  • ШЦ-III — с односторонними губками для больших диапазонов измерений

2. Циферблатные штангенциркули (ШЦК)

Оснащены круговой шкалой со стрелкой для удобства считывания показаний. Цена деления обычно 0,1 мм или 0,05 мм. Позволяют быстрее проводить измерения по сравнению с нониусными моделями.


3. Цифровые штангенциркули (ШЦЦ)

Имеют электронный цифровой дисплей, показывающий результат измерения. Обеспечивают наивысшую точность — до 0,01 мм. Часто оснащены дополнительными функциями, например, обнуления показаний в любом положении.

Преимущества и недостатки различных типов штангенциркулей

Каждый тип штангенциркуля имеет свои плюсы и минусы:

Нониусные штангенциркули

Преимущества:

  • Простая и надежная конструкция
  • Низкая стоимость
  • Не требуют источника питания

Недостатки:

  • Сложнее и дольше снимать показания
  • Выше вероятность ошибки при считывании

Циферблатные штангенциркули

Преимущества:

  • Быстрое и удобное считывание показаний
  • Меньше утомляемость глаз при частых измерениях

Недостатки:

  • Более сложная конструкция
  • Выше стоимость по сравнению с нониусными

Цифровые штангенциркули

Преимущества:

  • Максимальная точность измерений
  • Мгновенное получение результата
  • Дополнительные функции (обнуление, переключение единиц измерения)

Недостатки:

  • Высокая стоимость
  • Зависимость от элементов питания
  • Чувствительность электроники к внешним воздействиям

Правила эксплуатации и ухода за штангенциркулем

Чтобы обеспечить долгую и безотказную работу штангенциркуля, необходимо соблюдать следующие правила:


  1. Хранить инструмент в чехле или футляре, защищающем от пыли и механических повреждений
  2. Перед использованием проверять плавность хода рамки и отсутствие люфтов
  3. Не допускать падений и ударов инструмента
  4. Избегать попадания абразивных частиц между трущимися поверхностями
  5. После работы протирать штангенциркуль чистой сухой тканью
  6. Периодически смазывать направляющие поверхности тонким слоем машинного масла
  7. Не прикладывать чрезмерных усилий при измерениях

При соблюдении этих правил штангенциркуль будет долго сохранять точность и надежность в работе.

Области применения штангенциркуля в различных отраслях

Благодаря своей универсальности, штангенциркуль находит широкое применение в различных сферах:

  • Машиностроение — контроль размеров деталей и заготовок
  • Приборостроение — измерение малогабаритных деталей
  • Ювелирное дело — определение размеров камней и украшений
  • Деревообработка — контроль размеров пиломатериалов и изделий
  • Строительство — проверка размеров конструкционных элементов
  • Медицина — измерения в ортопедии и стоматологии

В каждой из этих областей штангенциркуль позволяет быстро и точно выполнять необходимые измерения, обеспечивая высокое качество продукции и услуг.


Как выбрать штангенциркуль: основные критерии

При выборе штангенциркуля следует учитывать несколько важных факторов:

1. Диапазон измерений

Определяется максимальным размером, который можно измерить данным инструментом. Наиболее распространены модели с диапазоном 0-150 мм, 0-200 мм, 0-300 мм.

2. Точность измерений

Зависит от цены деления шкалы. Стандартные значения:

  • 0,1 мм — для большинства бытовых и производственных задач
  • 0,05 мм — для более точных измерений
  • 0,01 мм — для высокоточных работ (обычно в цифровых моделях)

3. Тип штангенциркуля

Выбор между нониусным, циферблатным и цифровым зависит от конкретных задач и условий использования.

4. Материал изготовления

Наиболее качественные штангенциркули изготавливаются из нержавеющей стали или специальных сплавов, обеспечивающих высокую износостойкость и стабильность размеров.

5. Наличие дополнительных функций

Например, возможность обнуления показаний в любом положении, переключение между метрической и дюймовой системами, наличие выхода для подключения к компьютеру.


Правильный выбор штангенциркуля позволит эффективно решать поставленные измерительные задачи и обеспечит долгий срок службы инструмента.


Штангенциркуль | это… Что такое Штангенциркуль?

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Штангенциркуль — один из самых распространенных инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе[1].

Содержание

  • 1 Устройство
  • 2 Снятие показаний
  • 3 Виды штангенциркулей
  • 4 Уход
  • 5 Интересные факты
  • 6 Примечания
  • 7 См. также

Устройство

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра.

На примере штангенциркуля ШЦ-I:

  1. штанга;
  2. подвижная рамка;
  3. шкала штанги;
  4. губки для внутренних измерений;
  5. губки для наружных измерений;
  6. линейка глубиномера;
  7. нониус;
  8. винт для зажима рамки.

Снятие показаний

Измерения штангенциркулем

Циферблатный штангенциркуль

Цифровой штангенциркуль

По способу снятия показаний штангенциркули делятся на:

  • нониусные,
  • циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний,
  • цифровые — с цифровой индикацией для безошибочного считывания.

Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:

  • считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;
  • считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и умножают его порядковый номер на цену деления (0,1 мм) нониуса.
  • подсчитывают полную величину показания штангенциркуля, для этого складывают число целых миллиметров и долей миллиметра.

Виды штангенциркулей

Штангенциркули по ГОСТ 166-89:

  • ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
  • ШЦ-IC — (штангенциркуль со стрелочным отсчётом) для отсчёта показаний вместо нониуса имеет отсчётную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
  • ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
  • ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
  • ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
  • ШЦЦ — с цифровой индикацией (электронный).

Уход

В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Не желательно допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.

Порядок поверки штангенциркулей определен ГОСТ 8.113-85[2].

Интересные факты

  • В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».
  • Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик».
    Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.
  • В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер».

Примечания

  1. Обзор измерительного инструмента
  2. ГОСТ 8.113-85 Государственная система обеспечения единства измерений. Штангенциркули. Методика поверки.

См. также

  • Линейка
  • Штангенинструмент
  • Микрометр (инструмент)

Все что нужно знать о штангенциркуле

Штангенциркуль — это средство измерения, наиболее универсальное из всех ныне существующих. Примечательно то, что со времен своего изобретения этот измерительный инструмент, цена которого достаточно демократична, стал, безусловно, более совершенным, но принцип его работы остался неизменным. При помощи этого инструмента проводят линейные измерения самых разнообразных деталей, имеющих самые вариативные формы, а также к преимуществам штангенинструментов можно отнести такую особенность как конструктивные возможности для измерения глубины, что очень важно во многих областях промышленного производства, строительстве и хозяйственной деятельности.

Если говорить об инструментах этого типа, то нельзя не обратить вашего внимания на тот факт, что все штангенциркули изготавливают по определенному, достаточно суровому, стандарту. Главный документ, регламентирующий правила у условия производства штангенциркулей – ГОСТ. В этом документе определены:

  • условия выпуска различных моделей инструментов данного вида с пределом измерений деталей от 0 до 2000 мм;
  • условия производства небольших по размеру специализированных моделей для мельчайших деталей, небольших расстояний, мизерных отверстий, тонких деталей, таких, к примеру, как толщина стенок труб;
  • принципы деления средств измерения этого типа на виды;
  • принципы ведения отсчетов и снятия показаний и т. д.

Согласно ГОСТу можно выделить несколько видов штангенциркулей, которые сегодня эффективно используются в различных сферах деятельности и областях производства.

Сегодня на рынке представлены в достаточно широком ассортименте штангенциркули следующих видов:

  • Штангенциркуль нониусный. Это самый распространенный и универсальный вид штангенциркулей. Из названия этого инструмента следует, что отсчет при измерениях ведется непосредственно по нониусной шкале. На маркировке такой инструмент обозначается как штангенциркуль ШЦ с диапазоном измерения от 1 до 2000 мм. Нониус, кроме прочего, может иметь значения отсчета от 0, 05 до 0,1 мм.
  • Циферблатный штангенциркуль. Конструктивно отличается наличием циферблата. Осуществлять измерения при помощи такого устройства можно намного быстрее и проще, а точность измерений становится еще более высокой. Обозначают такой инструмент как «штангенциркуль ШЦК», цена которого несколько выше, чем у стандартного инструмента, но все еще доступна широкому кругу потребителей. Несколько отличается и цена делений на этих инструментах. Кроме стандартных 0, 05 и 0, 1 мм есть еще шкала с делением 0,02 мм.
  • Цифровой штангенциркуль. Это наиболее современный и технологичный вид штангенциркуля, имеющих жидкокристаллический экран, демонстрирующих результаты измерений с максимально возможной точностью. Обозначается на маркировке как «штангенциркуль ШЦЦ». У этого инструмента есть одно преимущество – наименьший шаг дискретности в 0, 01 мм. Такой точности, безусловно, нет ни у одного инструмента этого типа, а потому в производственной деятельности сегодня все чаще и чаще используют именно этот вид измерительного инструмента.

На что стоит обратить внимание при покупке

Прежде, чем купить штангенциркуль, обратите внимание на такие его особенности как:

  • диапазон измерений, который представляет собой значения, ограниченные шкалой штангенциркуля;
  • цена деления;
  • температура окружающей среды;
  • допустимый предел погрешности и т. д.

Все эти характеристики в совокупности определяют непосредственно точность измерений, а также значение измеряемой длины. Качественные штангенциркули, цена которых приемлема и демократична, вы можете приобрести в нашем интернет – магазине в наиболее широком ассортименте. Мы предлагаем лучшие измерительные инструменты отечественного и зарубежного производства с гарантией качества и на наиболее выгодных условиях.

Рекомендуемые товары

Штангенциркуль 250 0.05 Гост «СтИЗ»

Описание Измерительный инструмент повышенной точности, так как имеет цену делений 0, 05. Соответст..

7 590 ₽

Похожие статьи

Высококачественные штангенциркули | Пенн Инструмент Ко

Прецизионные штангенциркули

Этот зажимной инструмент используется для измерения расстояния и размеров между двумя противоположными сторонами объекта с предельной точностью. Эти измерительные устройства обычно состоят из двух плеч, соединенных винтом с резьбой, между которыми помещается объект. Измерение может отображаться в цифровом виде или с помощью аналоговых средств, таких как циферблат.

Промышленные измерительные инструменты необходимы на любом заводе, в механическом цеху или в гараже. Они полезны для всего, от небольших объектов до больших поверхностей, и у них есть несколько применений в производстве.

Высококачественные штангенциркули для промышленного применения

Так как это один из наиболее важных измерительных компонентов в механическом цехе, очень важно иметь под рукой качественные измерительные инструменты, отличающиеся неизменной долговечностью и превосходными характеристиками.

В качестве надежного поставщика прецизионных цифровых штангенциркулей и штангенциркулей многие машинисты выбирают Penn Tool Co. для своих проектов. Чтобы вы остались довольны, мы предлагаем известные бренды, на которые вы можете положиться, такие как Asimeto, Mahr, Fowler, Mitutoyo и многие другие.

Лучшие цифровые штангенциркули для машинистов

Лучшие цифровые штангенциркули позволяют машинистам эффективно выполнять точные измерения. Они должны быть точными, последовательными и надежными.

Кроме того, простота использования является преимуществом. Например, Mitutoyo ABSOLUTE Digimatic Caliper Series 500 позволяет установить любое положение ползунка как нулевое, чтобы можно было выполнять пошаговые сравнительные измерения одним нажатием кнопки.

Электронный штангенциркуль Fowler XTRA-VALUE CAL оснащен очень большим дисплеем, который упрощает и ускоряет запись измерения. В качестве альтернативного примера оптимального удобства использования ключ iD+ от iGaging и Zuther Xtreme Technologies позволяет с легкостью определить размер головок гаек и болтов.

Лучшие измерительные инструменты с циферблатом для промышленного использования

Машинисты и производители в различных отраслях промышленности по-прежнему полагаются на аналоговую точность циферблатного дисплея. Лучшие из них достаточно долговечны, чтобы справляться с промышленными проектами любого размера.

Штангенциркуль SPI Polymid Plastic Dial 150 мм, например, может похвастаться ударопрочным механизмом, обеспечивающим превосходную надежность. В качестве альтернативы, циферблатный суппорт Fowler Economy изготовлен из нержавеющей стали для повышения его прочности.

Конечно, нельзя обсуждать эту тему, не упомянув о циферблатных суппортах Mitutoyo. Штангенциркуль Mitutoyo Dial Caliper 505-742, в частности, является одним из самых надежных измерительных приборов на рынке. Благодаря дополнительной защите от ударов и покрытию TiN на изнашиваемых поверхностях балки этот циферблатный суппорт может не выйти из эксплуатации, пока вы этого не сделаете.

Измеряйте лучшее с помощью прецизионных штангенциркулей от Penn Tool Co.

Если вы ищете что-то простое или что-то более технологичное, у нас есть то, что вам нужно в Penn Tool Co. Обладая более чем 50-летним опытом , мы можем помочь вам найти то, что нужно для быстрого, эффективного и триумфального выполнения вашей следующей работы.
