Штангенциркуль и колумбик в чем разница. Штангенциркуль и микрометр: основные различия и особенности применения

Чем отличается штангенциркуль от микрометра. Какой инструмент точнее измеряет. Когда использовать штангенциркуль, а когда микрометр. Основные характеристики и сферы применения этих измерительных приборов.

Содержание

Что такое штангенциркуль и микрометр

Штангенциркуль и микрометр — это прецизионные измерительные инструменты, широко применяемые в машиностроении, металлообработке и других отраслях промышленности. Они позволяют проводить точные измерения линейных размеров деталей и изделий.

Штангенциркуль представляет собой раздвижной инструмент с основной шкалой и вспомогательной нониусной шкалой. Он позволяет измерять наружные и внутренние размеры, а также глубину с точностью до 0,1 мм или 0,05 мм.

Микрометр имеет более сложную конструкцию с микрометрическим винтом. Он обеспечивает измерения с точностью до 0,01 мм и даже 0,001 мм. Микрометры бывают для наружных, внутренних измерений и измерения глубины.

Основные различия между штангенциркулем и микрометром

Точность измерений

Главное отличие микрометра от штангенциркуля — это точность измерений:


  • Штангенциркуль обеспечивает точность 0,1-0,05 мм
  • Микрометр позволяет измерять с точностью 0,01-0,001 мм

Таким образом, микрометр примерно в 10 раз точнее штангенциркуля.

Диапазон измерений

Штангенциркули имеют более широкий диапазон измерений — обычно до 150-300 мм. Микрометры ограничены диапазоном 25-50 мм, но есть модели и до 600 мм.

Универсальность применения

Штангенциркуль более универсален, позволяет измерять наружные, внутренние размеры и глубину одним инструментом. Микрометры обычно специализированы под конкретный вид измерений.

Когда использовать штангенциркуль

Штангенциркуль рекомендуется применять в следующих случаях:

  • Для измерений с точностью 0,1-0,05 мм
  • При необходимости универсального инструмента для разных видов измерений
  • Для измерения широкого диапазона размеров одним инструментом
  • В слесарных, сборочных, ремонтных работах

Когда использовать микрометр

Микрометр целесообразно применять:

  • Для высокоточных измерений с погрешностью до 0,01-0,001 мм
  • В прецизионном машиностроении и приборостроении
  • При измерении узкого диапазона размеров с максимальной точностью
  • Для контроля особо точных деталей

Виды и конструкции штангенциркулей

Существует несколько основных видов штангенциркулей:

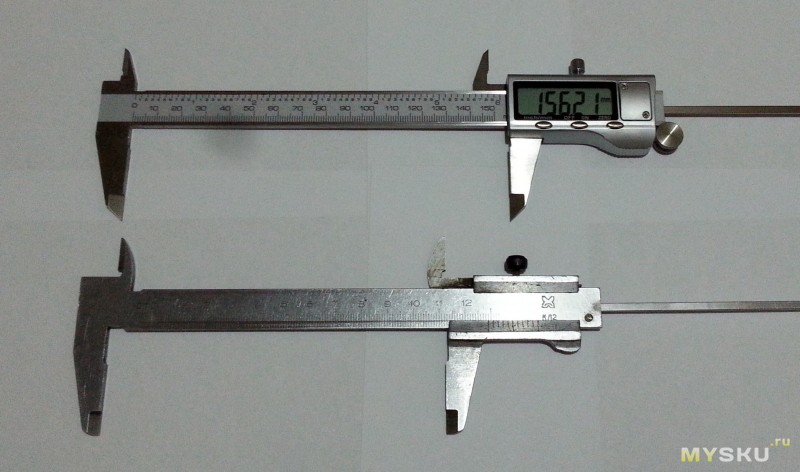

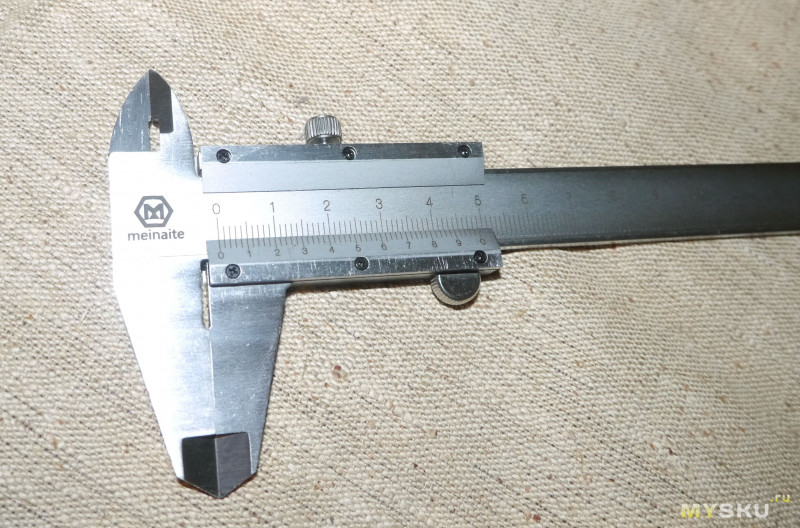

  • Нониусные — классическая конструкция с нониусной шкалой
  • Циферблатные — со стрелочным отсчетным устройством

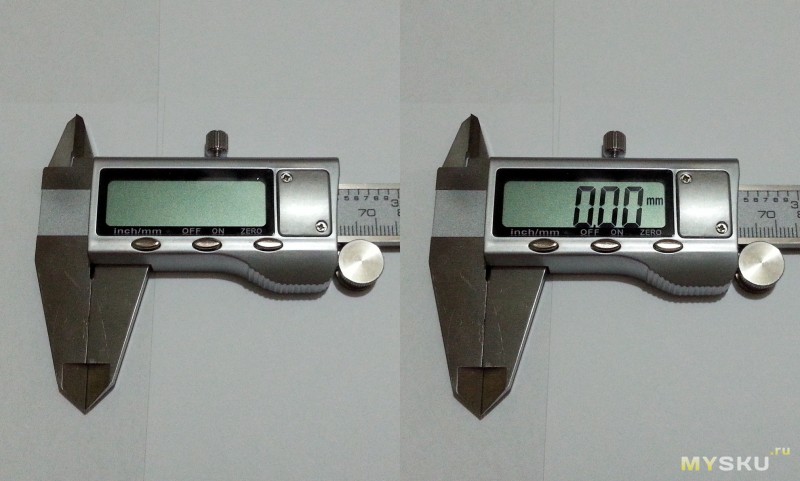

  • Цифровые — с электронным цифровым дисплеем
  • Штангенглубиномеры — для измерения глубины
  • Штангенрейсмасы — для разметочных работ

По точности штангенциркули делятся на:

  • ШЦ-I — с точностью 0,1 мм
  • ШЦ-II — с точностью 0,05 мм
  • ШЦ-III — с точностью 0,02 мм

Разновидности микрометров

Основные типы микрометров:

  • Гладкие — для наружных измерений
  • Микрометры со вставками — для измерения резьбы, зубчатых колес и др.
  • Микрометрические нутромеры — для внутренних измерений
  • Микрометрические глубиномеры — для измерения глубины
  • Рычажные микрометры — с отсчетом по шкале рычажного механизма

По диапазону измерений микрометры бывают:

  • 0-25 мм
  • 25-50 мм
  • 50-75 мм
  • 75-100 мм и т.д.

Как правильно пользоваться штангенциркулем

Основные правила работы со штангенциркулем:

  1. Очистить измерительные поверхности детали и инструмента
  2. Плотно сдвинуть губки штангенциркуля
  3. Проверить нулевое положение
  4. Охватить или вставить губки в измеряемый размер
  5. Зафиксировать положение рамки стопорным винтом
  6. Снять показания по основной и нониусной шкалам

Техника измерений микрометром

Порядок измерения микрометром:


  1. Проверить настройку на ноль
  2. Очистить измерительные поверхности
  3. Установить деталь между пяткой и микровинтом
  4. Плавно вращать барабан до касания
  5. Зафиксировать стопором
  6. Снять показания по шкалам стебля и барабана

Преимущества цифровых измерительных инструментов

Современные цифровые штангенциркули и микрометры имеют ряд преимуществ:

  • Высокая точность измерений
  • Удобство и скорость считывания показаний
  • Отсутствие ошибок при снятии отсчета
  • Возможность вывода данных на компьютер
  • Дополнительные функции (память, статистика и др.)

Выбор между штангенциркулем и микрометром

При выборе измерительного инструмента следует учитывать:

  • Требуемую точность измерений
  • Диапазон измеряемых размеров
  • Универсальность применения
  • Условия эксплуатации
  • Квалификацию персонала
  • Стоимость инструмента

Для большинства общих измерительных задач оптимальным выбором будет штангенциркуль. Микрометр целесообразно применять при необходимости высокоточных измерений в узком диапазоне размеров.



Вопрос технический. Приветствуются ответы как профессиональные ,так и шуточные. Итак:- Штангенциркуль,колумбик,маузер измерительные инструменты. Что между ними общего и в чем различие? — Обсуждай

Вопрос технический. Приветствуются ответы как профессиональные ,так и шуточные. Итак:- Штангенциркуль,колумбик,маузер измерительные инструменты. Что между ними общего и в чем различие? — Обсуждай

ГА

Галина Александрова

Вопрос технический. Приветствуются ответы как профессиональные ,так и шуточные. Итак:- Штангенциркуль,колумбик,маузер измерительные инструменты. Что между ними общего и в чем различие? вопрос ответ инструмент различие маузер штангенциркуль

804

85

3

Ответы

Алексей Малахов

Штанген и маузер одно и то же. Но второе-народное название. Про колумбик не слышал. А штангенциркули разные бывают. ШЦ1- 125мм 0.1точность и с глубиномером. ШЦ 2 — 175мм и точность 0.05…. без глубиномера.

0

ГА

Галина Александрова

Интересно,что большинство про маузер не слыхало. А это тот же колумбик.

1

Алексей Малахов

Нет как раз маузер слыхал. А колумбик нет. Шведик знаете что такое?

1

ГА

Галина Александрова

Нет,не знаю.

1

Алексей Малахов

Это классический разводной ключ.

1

ГА

Галина Александрова

Разводной ключ знаю,газовый — тоже. Шведик не знаю. Богатый рабочий язык.

1

Алексей Малахов

Вот который не газовый а обычный разводной. Тот и шведик.

1

ГА

Галина Александрова

Я поняла,который для гаек. Никелированный. Газовый сантехнический.

1

ТТ

Тина Тим

Это по моему.Можно применить в ремонте моей сантехники. Живу одна и часто ломаются краны. Все делаю сама. Наверное и применяю все это. Есть умные объясните .Если я не права. Я финансист.

0

ГА

Галина Александрова

Вы Ангел! Дай Бог вам радости! Правда.

1

ТТ

Тина Тим

Благодарю. У меня есть чудный внук 6 лет.Вот с ним все ни по чем.

1

ГА

Галина Александрова

Это хорошо,когда есть рядом родная душа.

1

ТТ

Тина Тим

В выходные все собираемся. А внуку как надоест в садик ходить,так и приезжает на недельку. Не скучно.Они же такие интересные.

1

ГА

Галина Александрова

Это да. Они бывают ближе детей иногда.

1

Фархад Исмаилов

Штангенциркулем измеряем — рост Галины.
Маузер — держит в руках Галина и стреляет в своих недругов…
Колумбик — не знаю. Возможно, Галина рубит им дрова.

0

ГА

Галина Александрова

значить берегите и лелейте его.

1

Фархад Исмаилов

Да я и не умею «давить, воспитывать»…. Мы с ним — как друзья. ..Правда, он уже «старше» меня, потому что — на компьютере, как Бог. Свободно владеет английским, немецким и арабским языками, не считая русского и узбекского…

1

ГА

Галина Александрова

Наши дети умнее и более продвинутые ,чем мы.. Но и мы не теряемся.

1

Фархад Исмаилов

Да…. приходится тянуться за ними…

1

ГА

Галина Александрова

Правильно.тихо брюзжать не стоит.Уважать не будут.

1

Константин Кривцов

Первый просто измеритель, второй с глубиномером,а третий что то наподобие,но точно не знаю. .у нас они все были штангели без разделения

0

ГА

Галина Александрова

Вы сильнее меня. Значительно. Я просто КамАзовка. Тоже 5 было. С начерталкой казус случился у меня.

1

Константин Кривцов

Начерталку не вызубрить. Ее надо представлять,в пространстве видеть

1

ГА

Галина Александрова

Свободно вычеривала. Но помогла младшая моя умница. На каждой фигуре изобразила мордочки,смайликитак сказать. А я не заметила,перед преподом развернула. Был фурор. Но зачёт получила.

1

Константин Кривцов

Голова она не продолжение шеи. .все может с разумом то

1

ГА

Галина Александрова

Может

1

Михаил Тымчук

А маузер здесь причём?! Колумбиком пользуюсь очень часто, штангенциркуля пока в моей мастерской нет. Обхожусь одним колумбиком…

0

ГА

Галина Александрова

Так колумбик ,он же маузер. Так тоже называют.

1

Михаил Тымчук

Другого названия колумбика всю жизнь не знал, и как-то живу…

1

ГА

Галина Александрова

Не настаиваю. Я тоже живу,много чего не зная.

1

АД

Александр Демидов

Штангенциркуль и колумбик знаю хорошо.., работал ими. А вот маузер, как измерительный инструмент… не знаю…

0

ГА

Галина Александрова

Тот же колумбик.

1

АД

Александр Демидов

Но у нас не было в ходу такого названия. Хотя я и работал в токарном цехе.

1

ГА

Галина Александрова

Устаревшее название.

1

Алекс Венцель

Штангель и колумбик это одни и те-же измерительные инструменты, а маузер это многозарядный пистолет. ..

0

ГА

Галина Александрова

Истоки не знаю.но так рабочие называли.

1

Алекс Венцель

Я тоже имел дело с токарными станками и токарями, но такое слышу впервые…Скорее всего какой-то местный производственный жаргон типа жгонского языка у пимокатов…

1

ГА

Галина Александрова

Насчет пакимонов,то вы зря. И сейчас редко.но оказывается есть.

1

Алекс Венцель

Вы не поняли: Жгонский язык это определённые слова которыми пользовались ремесленики-пимокаты для того чтобы посторонние не поняли о чём они говорят. ..В каждой профессии есть такие словечки непонятные другим…Скорее всего и ваш маузер оттуда…

1

ГА

Галина Александрова

Обычная ремонтная мастерская при заводе.

1

КС

Константин Саржан

штангенциркуль первый раз в руки взял в 1965 году, но никогда не слышал , чтобы его маузеромназывали

0

ГА

Галина Александрова

Я впервые в 1966 взяла. Старые рабочие так называли. Иногда и сейчас называют. Судя по ответам.

1

Александр Соколов

Маузер из другой оперы-система оружия. Остальное-измерители,хотя одно и то же. Просто названия.

0

ГА

Галина Александрова

Нет,не путаю. Я технократ в прошлом. Токарь,фрезеровщица,мастер,конструктор и т.д.

1

Александр Соколов

Технарь по профессии,но,не встречал.

1

ГА

Галина Александрова

Смотрите ответы. А я впервые узнала в 67 году,на токаря училась. Местное наверное название.

1

Александр Соколов

Скорее всего. У измерителей много псевдонимов.

1

ГА

Галина Александрова

Как рабочие обзовут.

1

ЮА

Юрий Астахов

И колумбик и маузер — штангенциркули, ресмусы, штихмасы и пр. Просто два производителя

0

ГА

Галина Александрова

Вы ответили правильно. Спасибо!

1

Solomon Gruzmarg

Отличаются формой и номером.,, Маузер»» это ШЦ-1и второй ШЦ-2 у вас он наверное колумбик.

0

Solomon Gruzmarg

Да.Но там где большие деньги там коррупция играет. Есть не зависимые суды и полиция. Есть и аферисты. По количеству адвокатов одно из высоких в мире. И всем работы хватает.

1

ГА

Галина Александрова

Словом, везьде хорошо,где нас нет. Классика.

1

Solomon Gruzmarg

Совершенно верно. И многое чего в Израиль переняли от русских, России. Ещё в СССР учили о Ленине, и там было сказано им, что самое лучшее надо брать на Западе и делать свое лучше них. А вышло на оборот. Что на Западе брали лучшее из СССР… Бригадный подряд и соцсоревнование. Я работаю в компании постоянный работник. Берут после несколько лет временный. Так вот. Компания обо мне заботится. И жизненный уровень повышается. И мне Капитализм до лампочки если я живу хорошо.

1

ГА

Галина Александрова

Правильно. Конечный результат,благополучие для семьи.

1

Solomon Gruzmarg

Да. Капиталисту нужно много прибыли. Если рабочий не болеет. Работает много часов и качественно, семейных не урядец мало. Не делает забастовки, получает хорошую зарплату, тогда вкладывает в рабочего, заставляет ещё учится и применять в деле. Вкладывая в рабочего, что б получить больше прибыли. С проф союзом в ладах, и главой рабочего комитета.

1

ВМ

Виктор Молодов

Разные названия штангенциркулей. Применяются при контроле деталей и изделий.

0

ГА

Галина Александрова

Просто разновидность заводского такого сленга.

1

Анатолий Лапшин

Ваше слово, товарищ Маузер. Неужто измерительный инструмент. Маяковский, ау!

0

ГА

Галина Александрова

Спокойной ночи!

1

Анатолий Лапшин

Доброе утро.

1

ГА

Галина Александрова

Доброе утро!

1

Анатолий Лапшин

О.кей

1

ГА

Галина Александрова

!

1

ВН

Владимир Н

Что за колумбик, Христофор в детском возрасти или его малолетний сынишка?

0

ГА

Галина Александрова

Доработки? А что там дорабатывать.

1

ВН

Владимир Н

Всё. Нет предела совершенствования. Систему впрыска , например. А Вы специалист по ДВС?

1

ГА

Галина Александрова

Я по пуску- наладке технологического оборудования. Работала в ремонтной службе того же оборудования на КамАзе.

1

ВН

Владимир Н

А я раньше в студенческие годы выполнил курсовой проект по ДВС для тепловоза. Но это было почти 60 лет тому назад. На тепловозах в Чечне был на практике (ст. Гудермес). Теперь далёк от этого, но помню многое.

1

ГА

Галина Александрова

Что усвоили в молодости,остаётся на всю жизнь. Работала токарем,фрезеровщицей,совсем молодая а до сих пор помню рычаги переключения. Это на всю жизнь

1

Елена Алексеева

Ух, ты… Полезла в поисковик! Кроме штангенциркуля НИКОГО не знаюююю

0

ГА

Галина Александрова

Поисковик не поможет. Одно и то же. Только два других чистый технический сленг.

1

Елена Алексеева

Спасибо! Успокоили мою душу!

1

ГА

Галина Александрова

Не грустите. Это для технократов.

1

Елена Алексеева

1

АС

Александр Солонин

Час голову ломал…Искал подвох…По моему это одно и тоже…Это без гугла…

0

ГА

Галина Александрова

Правильно и зря ломали. Так рабочие называют. Последнее сильно устаревшее.

1

АС

Александр Солонин

У меня наставник так штангель называл…Поэтому и ломал голову..А вдруг он что то не так называл???

1

ГА

Галина Александрова

Правильно он называл,сокращал.

1

АС

Александр Солонин

Да нет…Он его маузером называл…Я немного не так написал…

1

ГА

Галина Александрова

Тоже верно. Такой заводской лексикон.

1

Александр Дубков

Такого инструмента — маузер — не встречал. Стрелять из него приходилось.

0

ГА

Галина Александрова

Тот же штаненциркуль. Такое ещё одно название.

1

Александр Дубков

Первый раз слышу. хоть попользоваться приходилось часто. Колумбус, там и все.

1

ГА

Галина Александрова

Давно знала о таком названии. Даже здесь нашлись знающие.

1

Александр Дубков

Жаргон везде разный.

1

ГА

Галина Александрова

Не жаргон,а местные заводские названия.

1

Александр Дубков

Знакомо.

1

ОС

Олег Сорокин

В форме, марки стали, цели применения — различие. Из металла — сходство )))

0

ГА

Галина Александрова

Извините,но совсем мимо. Все это штангенциркуль. По разному просто называют.

1

ОС

Олег Сорокин

Да? Ну тогда линкор и надувной матрас одно и то же

1

ГА

Галина Александрова

Как вам угодно. Не настаиваю. Но так и есть.

1

НШ

Николай Шляхов

Колумбик и штангециркуль одно и тоже, маузер это огнестрельное оружие!

0

ГА

Галина Александрова

Все вы точно описали. А маузер так его раньше рабочие называли.

1

НШ

Николай Шляхов

А подробнее про маузер можно?

1

ГА

Галина Александрова

Можно. Все .что описывает колумбик,то же самое и маузер.

1

НШ

Николай Шляхов

Галя, ты меня совсем запутала! Ваше слово, товарищ МАУЗЕР! В.В.Маяковский!

1

ГА

Галина Александрова

Издержки народных прозвищ.Не я.

1

Сергей Никулин

Одни сдвигаются, другие крутятся (это различие). Общее- все они щупают.

0

ГА

Галина Александрова

Посмеялась от души. Это все измеритель,только по разному называется.

1

Сергей Никулин

На практике мы называли штангенциркулем самый простой измеритель, колумбик мы называли нониусный или более точный циферблатный с нутромером. Маузер- это мы называли разметочный…

1

ГА

Галина Александрова

Забавно,почти на каждом заводе свои названия.

1

Владимир Забродин

Серёга прав.

1

Сергей Никулин

Я не токарь, я судовой механик. Поэтому «клички» различных штангенциркулей знаю косвенно, по роду работы. Поэтому на разных заводах названия могут разниться.

1

Следующая страница

«Почему штангенциркуль с глубиномером иногда называют «колумбиком»?» — Яндекс Кью

Проектировщики и инженеры техники

17169 участников сообщества

Павел Самута

Дизайн

Технологии, промышленный дизайн, машиностроение…  · 2 апр 2021  · pavel-samuta.livejournal.com

Дело в том, что в начале индустриализации СССР в молодую страну завозили эти мерительные инструменты производства фирмы «Columbus», отсюда и пошло название. Колумбик — простонародное название измерительного прибора штангенциркуль (Stangenzirkel). Как правило оснащается глубиномером. В сфере, где измерения необходимо выполнять с особой точностью можно услышать название «Маузер», это слово тоже по фирме-производителю мерительных инструментов «Mauser» — штангенциркуль повышенного качества для авиационной промышленности.

Штангенциркули, которые выпускаются в данное время принципиально имеют ту же конструкцию. Безусловно, по качеству и сроку службы на порядок выше выпускаемых в начале середине 19 века.

Сегодняшние штангенциркули стали узкоспециализированными для конкретных задач по измерению, что дает возможность на производстве произвести более точное измерение таких деталей, измерение которых раньше было или затруднено или просто невозможно.

Инженер. Опыт 12 лет. Разрабатываю чертежи и 3D модели в Компас 3D и AutoCad.

Перейти на pavel-samuta.livejournal.com18 оценили

  ·

14,2 K

Джекоб Умба

В народной технической терминологии бытует много имён нарицательных произошедших от названий фирм изготовителей… Читать дальше

Павел Самута

@Джекоб Умба, Благодарю, согласен с вами

александр сёмин

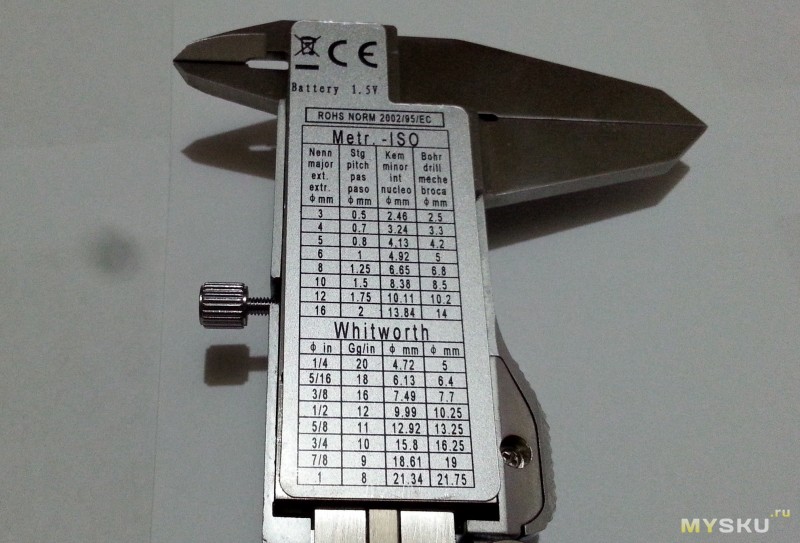

А кто скажет, что за таблица на обратной стороне штанги? Не таблица с диаметрами сверл под резьбы. А на штангенге.У меня два гедоровских колумбика с такой таблицей. Голову ломаю, зачем она?

Елена Дмитриева

Это штанген-маузер. Циркуль другой.

Павел Самута

@Елена Дмитриева, «Mauser» — штангенциркуль повышенного качества для авиационной промышленности. Я так и написал.

Эдуард Кирсанов

Да, именно так и называл я этот инструмент с молодых лет. Не колумбик а колумбус. Штангенциркулем он не является. У него нет острых губок для разметки окружностей.

Комментировать пост…Комментировать…

микрометров и штангенциркулей: понимание основных различий

Измерение , как и выполнение линейных измерений , таких как длина, ширина, толщина, глубина или диаметр, возможно, так же стары, как и само человечество. С незапамятных времен люди использовали различные меры для количественной оценки расстояния между двумя точками; длина пальцев, локти, шаги, метры, футы, ярды.

С развитием технологий наши измерения стали настолько точными, что обычная линейка не может их правильно измерить. Вот почему 9Машинисты 0003 и другие специалисты по прецизионному производству использовали специальные инструменты для проведения точных измерений, в первую очередь штангенциркули и микрометры.

Для чего используются микрометры и штангенциркули?

Микрометры и штангенциркули, вероятно, являются одними из самых важных измерительных инструментов в машиностроении и машиностроении, поскольку они могут измерять толщину, диаметр, длину и ширину. Их объединяет то, что они оба являются прецизионными измерительными инструментами , но их главная различия заключаются в их точности и типах измерений, которые они могут выполнять.

Что такое микрометр?



Микрометры, также называемые микрометрическими штангенциркулем или винтовыми калибрами, являются чрезвычайно точными измерительными инструментами для внешних измерений, особенно толщины, хотя их можно использовать для измерения небольших внешних диаметров.

Термин «микрометр» обычно относится к наружным микрометрам, поскольку они являются наиболее широко используемыми типами микрометров. Они не так универсальны, как штангенциркули, и обычно ограничиваются только одним типом измерения, поэтому существует несколько различных типов микрометров, в том числе микрометры для наружных измерений, микрометры для измерения глубины и микрометры для внутренних измерений.

Они поставляются с различными диапазонами измерения, которые различаются каждые 25 мм или прибл. 1 дюйм (в зависимости от модели). Измеряемые диапазоны включают 0–25 мм или 0–1 дюйм, 25–50 мм или 1–2 дюйма. Есть модели, выходящие за эти пределы, некоторые из них используют диапазоны 0–600 мм или 0–24 дюйма, в зависимости от размера рамки.

Это означает, что ваш микрометр должен соответствовать измеряемому объекту. измеряемая цель должна находиться в пределах диапазона измерения микрометра.Чтобы наилучшим образом использовать микрометр, обязательно приобретите его со сменными пятками и шпинделями, иначе вам, возможно, придется купить более одной модели.

Наконец, на рынке есть две категории микрометров: аналоговые и цифровые. Аналоговые микрометры наиболее широко используются в различных отраслях промышленности, поскольку они не зависят от батарей. Несмотря на это, цифровые микрометры, оснащенные ЖК-дисплеем, становятся все более популярными благодаря простоте использования.

Что такое штангенциркуль?



Штангенциркули — это точные измерительные инструменты, которые могут точно измерять до 0,01 мм или 0,001 дюйма. Они имеют основную шкалу, прикрепленную к верхней челюсти, которая имеет метрическую шкалу с одной стороны и имперскую шкалу с другой, измеряя в миллиметрах и дюймах соответственно.

Однако нижняя челюсть имеет меньшую скользящую шкалу, называемую шкалой Вернье. Названный в честь математика Пьера Вернье, этот визуальный инструмент позволяет получить точное измерение между двумя градуировочными линиями на линейной шкале, исключая ошибку оценки, связанную с человеческим фактором. Некоторые типы, такие как штангенциркули с циферблатом, имеют циферблатные индикаторы вместо шкалы нониуса. Точно так же цифровые штангенциркули оснащены ЖК-дисплеем и становятся все более популярными из-за простоты использования.

Суппорты , хотя и в 10 раз менее точны, чем микрометры, широко используются из-за их универсальности, поскольку они могут выполнять несколько различных измерений. Например, большие губки можно использовать для внешних измерений, таких как внешний диаметр, а меньшие губки предназначены для внутренних измерений, таких как внутренние диаметры.

В дополнение к измерениям внутри и снаружи все штангенциркули оснащены лезвиями для измерения глубины, что позволяет машинистам точно измерять глубину конкретных компонентов.

Большинство штангенциркулей, которые можно найти в стандартных ящиках для инструментов, имеют размер до 152,4 мм или 6 дюймов. Однако, как и в случае с микрометрами, они также бывают разных размеров.

Основные различия между микрометрами и штангенциркулем

Между микрометрами и штангенциркулем есть четыре основных различия:

Точность

Штангенциркули менее точные измерительные приборы, но они имеют более широкое применение, так как могут быть использованы как внутри, так и снаружи , а также измерения глубины с точностью до одной тысячной дюйма (0,001 дюйма) или сотой доли миллиметра (0,01 мм), если используется метрическая шкала.

Микрометры являются измерительными приборами для чрезвычайно точных измерений . Они точны до 0,001 мм (одной тысячной миллиметра) или 0,0001 дюйма (или десятитысячной доли дюйма).

Несмотря на некоторые различия в точности, из-за рейтинга точности вы обнаружите, что микрометры имеют в десять раз более высокую точность, чем измерения штангенциркуля. Аналоговые штангенциркули обычно имеют допуск ± 0,02 мм или ± 0,001 дюйма, что означает, что измерение 0,50 мм считается в пределах 0,49. мм до 0,51 мм или от 0,018 дюйма до 0,020 дюйма.

Простота использования

Штангенциркули более просты по конструкции и поэтому более удобны и просты в использовании. С другой стороны, микрометры требуют большей точности, и если вы не будете осторожны, пятикратное измерение одного и того же компонента может привести к пяти различным измерениям.

Даже температура микрометров может незначительно повлиять на измеряемые значения при работе с высокой точностью. Для предотвращения передачи тепла от рук пользователя некоторые микрометры содержат изолированные прокладки.

Функциональность

Как упоминалось ранее, штангенциркули более универсальны, чем микрометры, которые ограничены отдельными измерениями. Кроме того, губки штангенциркуля можно использовать для разметки, хотя мы настоятельно не рекомендуем этого делать.

Диапазон размеров

Штангенциркули часто имеют более широкий диапазон измерений, обычно от 0 до 6 дюймов, в то время как микрометры имеют меньшие диапазоны измерений, обычно 0-1 дюйм или 1-2 дюйма.

Когда использовать микрометр

Микрометры предлагают меньший диапазон и считаются более специализированным инструментом по сравнению с штангенциркулем. Они в основном используются в производстве высокоточных машин и производстве деталей, поэтому вы точно будете знать, нужен ли он вам.

Когда использовать штангенциркуль

Штангенциркуль — это хорошее место для начала точной обработки и обучения считыванию точных измерений. Они также довольно универсальны, что делает их подходящими для работы в различные отрасли промышленности, от механообработки до электромонтажных работ, механики, металлообработки и механообработки . Как правило, вы хотите использовать штангенциркуль при измерении внутренних диаметров труб, основных циферблатов резьбы или других типов измерений длины/диаметра/глубины.

Резюме

Штангенциркули и микрометры являются прецизионными измерительными инструментами , но в конечном итоге они очень разные. Там, где микрометры более специализированы и предлагают более узкий диапазон измерений, штангенциркули предлагают более широкий спектр применений, жертвуя точностью ради достижения универсальности.

Оба имеют уникальные преимущества и недостатки, но они по-прежнему являются двумя наиболее важными инструментами для точных измерений в наборе инструментов механика. Если вы хотите узнать больше о точных измерениях и проверках, обязательно посетите Reid Supply и ознакомьтесь с их обширной коллекцией профессиональной литературы.



В чем разница между штангенциркулем и микрометром

Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получить партнерскую комиссию.

Штангенциркули — это точные инструменты, используемые для измерения физических размеров, часто внутренних измерений, внешних измерений или глубин.

Объявление

Микрометры похожи, но часто настраиваются для более специфических типов измерений, таких как измерение только внешних размеров или только внутренних размеров. Губки микрометра часто бывают специализированными.

Например, это нутромеры , предназначенные для измерения расстояния между двумя точками. Внешние микрометры измеряют толщину или ширину объекта, а внутренние микрометры обычно измеряют расстояние между двумя точками. Эти внутренние микрометры могут использоваться, например, для измерения ширины отверстия или паза.

Какие отличия?

Ниже приведены некоторые обобщения, которые я считаю верными на протяжении многих лет. Могут быть и другие отличия, или некоторые из этих отличий могут относиться не ко всем приложениям.

Точность

Начнем с того, что микрометры часто более точны.

Цифровые штангенциркули My Mitutoyo 6″, например, имеют точность ±0,001″ и разрешение 0,0005″. Мои цифровые микрометры Mitutoyo имеют точность ± 0,00005″ и с разрешением 0,00005″. Это разница в точности ± 1/1000 дюйма по сравнению с точностью ± 1/20 000 дюйма.

Это означает, что измерение штангенциркуля 0,500″ можно считать находящимся в пределах от 0,499″ до 0,501″, а измерение микрометра 0,50000″ можно считать находящимся между 0,49995″ и 0,50005″, если нет других ошибок или неопределенности.

Простота использования

Штангенциркули, как правило, проще в использовании. Микрометры, с другой стороны, требуют большей утонченности. Если вы не будете осторожны с микрометрами, измерение одного и того же объекта 5 раз может привести к 5 различным измерениям.

Существуют различные типы наперстков, такие как простые, фрикционные и с храповым механизмом, которые помогают повысить воспроизводимость и «ощущение» измерений.

При работе с высокой точностью даже температура микрометров может незначительно влиять на измеряемые значения. Вот почему некоторые микрометры снабжены изолирующими прокладками, помогающими уменьшить передачу тепла от рук пользователя. Есть также микрометрические стенды.

Микрометры, несмотря на то, что они требуют большей точности, могут быть проще в использовании для измерения определенных вещей из-за меньшего размера их губок по сравнению со штангенциркулем.

Функциональность

С штангенциркулем можно использовать губки для выполнения несложных задач по маркировке. Это может со временем изнашивать или притуплять челюсти, поэтому это не обязательно то, что вы хотите делать, но это то, что вы можете сделать. Микрометры можно использовать только для проведения измерений. И, как уже упоминалось, штангенциркули часто можно использовать для различных видов измерений (внутренние размеры, внешние размеры, глубины), в то время как микрометры обычно являются инструментами для одной задачи.

Специализация

Штангенциркули и микрометры доступны с различными типами и формами губок. Например, шариковые микрометры часто используются для измерения толщины изогнутых деталей, таких как стенки труб.

Есть так называемые штангенциркули со смещенной центральной линией, например, со специально суженными губками для измерения межцентровых расстояний между отверстиями. Вы также можете найти приспособления для использования со стандартными суппортами.

Существует множество различных видов штангенциркулей и микрометров, а также некоторые насадки, если они вам потребуются.

Диапазон размеров

Штангенциркули часто имеют широкий диапазон измерений, например, 0–6 дюймов. Также доступны суппорты других размеров, например, 0–4 дюйма и 0–12 дюймов. Диапазоны микрометрических измерений намного меньше, например, 0-1″. Если вы хотите охватить весь диапазон от 0 до 6 дюймов, вам понадобится набор от 0 до 6 дюймов, в который входят 0–1 дюйм, 1 дюйм–2 дюйма, 2 дюйма–3 дюйма, 3 дюйма–4 дюйма, 4 дюйма. Размеры ″-5″ и 5″-6″.

Использование в другом оборудовании

В другом оборудовании можно найти штангенциркули и микрометры. Цифровая шкала, похожая на штангенциркуль, может служить измерителем высоты для строгального станка, сверлильного станка или фрезерного станка, а шкала, похожая на микрометр, может использоваться для регулировки предметного столика микроскопа или другого контрольного инструмента.

Когда использовать одно вместо другого?

Вам нужно сделать быстрые измерения? Или более высокая точность важнее? Вы измеряете объекты самых разных размеров?

Штангенциркули хороши для начала, особенно если вы использовали линейку или рулетку для всех измерений. Микрометры — это скорее инструмент типа «вы сами поймете, если он вам понадобится».

Что купить?

На данный момент самые дешевые штангенциркули, которые я мог бы порекомендовать, — это пластиковые карманные штангенциркули с диапазоном измерения 0–3″ и маркировкой 1/32″ или 1 мм. Их можно найти за 10-12 долларов. Они не так универсальны, как стандартные штангенциркули 0–6 дюймов, но они удобны и могут помочь вам определить, следует ли вам в бюджете покупать стандартные штангенциркули.

Или вы можете купить дешевые безымянные штангенциркули, но эти карманные штангенциркули все еще будут пригодиться после обновления.

Купить сейчас (через Amazon)
Купить сейчас (через Lee Valley)

См. также: Рекомендации читателей для недорогих цифровых штангенциркулей

Читатели рекомендовали некоторые бренды среднего уровня, когда вам нужно что-то лучше, чем дешевые безымянные бренды, но дешевле, чем промышленные бренды, такие как Mitutoyo, Brown & Sharpe и Starrett. К более экономичным промышленным брендам относятся SPI и Fowler.

Вы можете найти штангенциркули лучших марок по цене около 75 долларов и выше. Аналоговые штангенциркули (нониусные или циферблатные) обычно дешевле цифровых.

Аналоговые штангенциркули отлично подходят для многих задач, но для чтения могут потребоваться практика и внимательность. И хорошие глаза, в случае штангенциркуля.

На этом фото размер пробки ствола составляет… ~0,215, может быть, 0,216″. Или ~ 5,50 мм, если читать по метрической шкале. Я использую свои штангенциркули для некоторых вещей, но быстрые и простые измерения не входят в их число.

См. также: Штангенциркули Mitutoyo

См. также: Цифровые штангенциркули Mitutoyo Рекомендация

Цифровые штангенциркули Mitutoyo 0–6″ можно найти по цене от $125 и выше. Это мои любимые, наряду с циферблатными суппортами Mitutoyo, которые я также купил по распродаже. Цифровые батареи требуют батарейки типа «таблетка», за исключением солнечных штангенциркулей, таких как Mitutoyo, и в конечном итоге их необходимо заменить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
