Что такое штангенциркуль и для чего он используется

Штангенциркуль — это высокоточный измерительный инструмент, который позволяет определять линейные размеры с точностью до десятых и сотых долей миллиметра. Он состоит из измерительной линейки (штанги) с нанесенной шкалой и подвижной рамки с нониусом.

Основные функции штангенциркуля:

• Измерение наружных размеров деталей
• Измерение внутренних размеров и диаметров отверстий
• Измерение глубины пазов и отверстий
• Разметка деталей

Штангенциркуль широко применяется в машиностроении, приборостроении, ювелирном деле и других областях, где требуются точные измерения. Его преимущества — универсальность, простота конструкции и высокая точность.

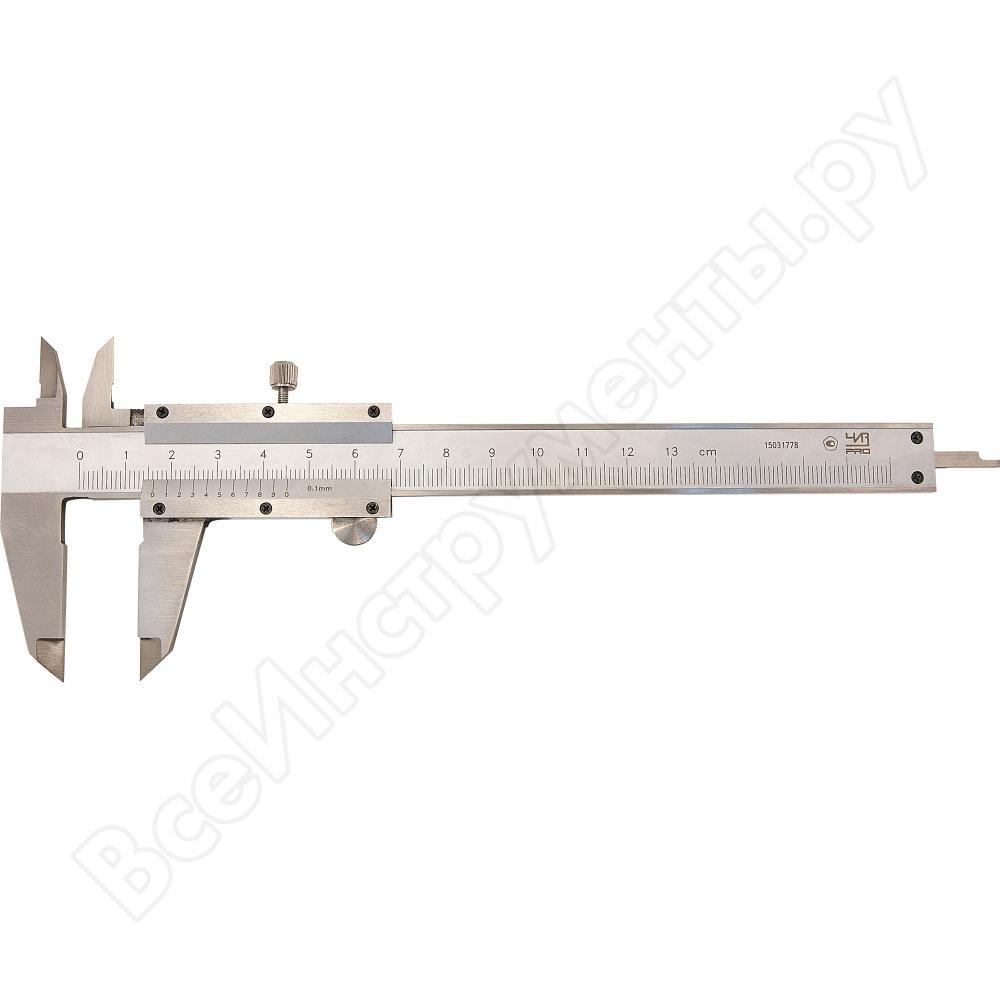

Основные элементы конструкции штангенциркуля

Типичный штангенциркуль состоит из следующих основных элементов:

• Штанга с основной миллиметровой шкалой
• Подвижная рамка с нониусом
• Губки для наружных измерений
• Губки для внутренних измерений
• Глубиномер
• Зажимной винт для фиксации рамки

Главная особенность — наличие нониуса, позволяющего повысить точность отсчета. Нониус представляет собой дополнительную шкалу на подвижной рамке.

Виды штангенциркулей

Существует несколько основных типов штангенциркулей:

По способу отсчета:

• Нониусные (механические) — самые простые и надежные
• Циферблатные (стрелочные) — с круговой шкалой для удобства отсчета
• Цифровые (электронные) — с ЖК-дисплеем, наиболее точные

По конструкции:

• ШЦ-I — с двусторонними губками для наружных и внутренних измерений
• ШЦ-II — с односторонними губками и устройством для разметки
• ШЦ-III — с односторонними губками для измерения больших размеров

Выбор типа зависит от требуемой точности, удобства использования и специфики измеряемых деталей.

Как правильно пользоваться штангенциркулем

Чтобы получить точные результаты измерений, необходимо соблюдать следующие правила работы со штангенциркулем:

1. Перед началом работы проверьте инструмент на точность и исправность. При сведенных губках нулевые отметки основной шкалы и нониуса должны совпадать.
2. Очистите измерительные поверхности губок и измеряемую деталь от загрязнений.
3. При измерении внешних размеров разведите губки чуть шире детали, а затем плавно сведите их до соприкосновения с поверхностью.
4. Для внутренних измерений введите губки в отверстие и разведите их до упора в стенки.
5. При измерении глубины установите основание штанги на край отверстия и выдвиньте глубиномер до упора в дно.
6. Зафиксируйте показания зажимным винтом и аккуратно снимите штангенциркуль с детали.
7. Отсчитайте результат, глядя на шкалу перпендикулярно во избежание погрешности.

Соблюдение этих правил позволит получать максимально точные результаты измерений.

Как читать показания штангенциркуля

Чтение показаний механического штангенциркуля требует некоторой практики. Алгоритм следующий:

1. Определите целое число миллиметров по основной шкале штанги слева от нулевого деления нониуса.
2. Найдите на нониусе штрих, точно совпадающий с любым штрихом основной шкалы.
3. Умножьте номер этого штриха нониуса на цену деления нониуса (обычно 0,1 или 0,05 мм).
4. Сложите полученные значения.

Например, если нулевой штрих нониуса находится между 24 и 25 мм основной шкалы, а совпадает 7-й штрих нониуса, то результат: 24 + (7 * 0,1) = 24,7 мм.

У цифровых штангенциркулей результат сразу отображается на дисплее, что значительно упрощает измерения.

Особенности работы с цифровым штангенциркулем

Цифровые штангенциркули имеют ряд преимуществ:

• Мгновенное отображение результата на дисплее
• Возможность переключения между миллиметрами и дюймами
• Функция обнуления в любом положении
• Высокая точность измерений (до 0,01 мм)

Работа с цифровым штангенциркулем сводится к следующим этапам:

1. Включите прибор и при необходимости обнулите показания
2. Проведите измерение, как с обычным штангенциркулем
3. Считайте результат с дисплея

Важно следить за зарядом батареи и избегать попадания влаги на электронные компоненты.

Правила ухода и хранения штангенциркуля

Для обеспечения долговечности и точности измерительного инструмента необходимо соблюдать следующие правила:

• После использования очищайте штангенциркуль от загрязнений мягкой тканью
• Наносите тонкий слой антикоррозийного масла на металлические части
• Храните инструмент в специальном футляре при комнатной температуре
• Избегайте падений и ударов, которые могут нарушить точность
• Периодически проверяйте точность инструмента

При правильном обращении качественный штангенциркуль может служить долгие годы, сохраняя высокую точность измерений.

Как правильно пользоваться штангенциркулем | Строительный портал

Для того, чтобы провести сверхточные измерения используется прибор в виде штангенциркуля. Различают несколько разновидностей данного прибора. Об их характеристике и об особенностях применения штангенциркуля, поговорим далее.

Оглавление:

1. Как пользоваться штангенциркулем: особенности и характеристика прибора
2. Устройство и измерение штангенциркулем
3. Как измерять штангенциркулем: общие рекомендации
4. Как правильно пользоваться штангенциркулем

Как пользоваться штангенциркулем: особенности и характеристика прибора

Штангенциркуль отличается универсальным применением, так как данный прибор способен с высокой точностью измерить внутренние и внешние линейные размеры. Из-за своей простоты и легкости применения данный инструмент довольно распространен в бытовом использовании. Кроме того, скорость измерения с помощью штангенциркуля также находится на высоком уровне.

Именно конструктивные особенности данного инструмента являются ключевыми в определении его названия. Основными составляющими штангенциркуля является измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

В составе обычного штангенциркуля присутствуют элементы в виде:

• штанг и подвижных частиц;
• измерительной шкалы;
• губки, с помощью которой проводятся внутренние измерения;
• губки, которая позволяет проводить внешние измерения;
• глубинометрической линейки;
• нониуса;
• зажимного механизма.

В соотношении с принципом работы, штангенциркули бывают нескольких видов. В составе нониусного механизма содержится стандартный нониус. Для того, чтобы упростить процесс измерения и легко снимать показания, нониус заменяет циферблатный механизм. На цифровом жидкокристаллическом дисплее высвечиваются показатели более усовершенствованных моделей штангенциркулей.

Каждая модель штангенциркуля отличается наличием определенной маркировки, которая в свою очередь определяет функциональные возможности механизма. Предлагаем ознакомиться с основными разновидностями штангенциркулей:

• шц-1 — инструмент на котором с двух сторон расположены губки, которые позволяют проводить измерения как внутреннего, так и наружного и глубинного характера;
• шцк — на данном приборе также имеется круговая шкала, для считывания данных показаний следует смотреть на стрелку, соединенную со штангой, данный механизм более удобен и прост в работе, а его конструкция повышает скорость считывания измерений;
• шцт-1 — на данном инструменте губки расположены в одностороннем порядке, однако, замеры выполняются как внутри, так и снаружи приборов;
• шцц — этот прибор отличается наличием цифровой индикации.

Устройство и измерение штангенциркулем

Благодаря тому, что несколько составляющих штангенциркуля соединены между собой, механизм отличается высокой точностью в измерении. Сфера использования данного инструмента довольно широкая, в некоторых отраслях промышленности, он является незаменимым помощников в проведении точнейших подсчетов.

При помощи данного механизма удается получить линейные размеры любого предмета, причем снятые как с его внешней, так и с внутренней сторон. Точность штангенциркуля находится на высочайшем уровне, а погрешность штангенциркуля равна нулю.

Основная функция данного инструмента — выполнение измерительных работ по измерению длины, глубины или диаметра определенных предметов. Основная составляющая механизма — линейка, выполняющая роль штанги, чаще всего размер линейки ровняется 15-ти см. С помощью линейки определяется максимальное значение, измеряемое прибором.

На конечном участке линейки располагаются детали в виде губок, такие же детали располагаются и на подвижной раме, которая движется в соотношении с линейкой. Различают два варианта губок: внутренние и внешние. С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок, на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Основная линейка показывает предварительные результаты, а для того, чтобы получить более точные замеры используется нониус. Данный элемент отличается наличием десяти делений, каждое из которых занимает 0,19 см. В данном случае, описан нониус стандартного механизма, в некоторых более усовершенствованных моделях данное значение изменяется в большую или меньшую сторону. Кроме того, для определения глубины предмета используется элемент в виде хвостика, выдвигаемого при необходимости.

В соотношении с основными составляющими прибора, штангенциркуль бывает трех видов и восьми подвидов. В соотношении с типами шкалы по которой снимаются мерки, штангенциркули подразделяются на:

• штангенциркуль цифровой — имеющий специальный дисплей;
• циферблатный механизм;
• устройство в основе которого лежит нониус.

В зависимости от размеров штангенциркуля, он бывает восьми подвидов. В соотношении с конструктивными особенностями линеек и дополнительных функций, штангенциркули могут быть большими, средними и маленькими. Кроме того, данные инструменты изготавливают не только из металла, но и из пластика, дерева, твердосплавных материалов.

Электронный штангенциркуль отличается наличием функции самоизмерения, достаточно зафиксировать прибор в нужном положении, и на дисплее появятся значения измерений. Разметочный штангенциркуль позволяет не только измерить предметы, но и произвести на них разметку, согласно ранее предъявленным требованиям. Они незаменимы в моделировании, машино- и авиастроительной промышленности.

Как измерять штангенциркулем: общие рекомендации

Первый этап работы с данным инструментом основывается на фиксации детали в нужном положении. Для этого, изначально необходимо провести проверку инструмента, свести губки на ноль и осмотреть точность их соединения. Между губками не должно быть просвета.

Далее приступайте к работе по измерению определенной детали. Если вы правша, то поместите инструмент в правую руку, а предмет, который подвергается измерению — в левую. Для того, чтобы измерить наружный размер детали, достаточно развести внешние губы прибора и поместить между ними измеряемую деталь. Губки должны плотно соприкасаться с деталью. Учтите, что сдавливать слишком мягкую деталь не нужно, так как результаты измерений будут неточными.

Для контроля усилий измерения, губки сдавливаются в соотношении с предметом. При слишком высоком соскальзывании губок существует риск их пережатия.

Для перемещения рамки лучше всего использовать большой палец на той руке, которой удерживается прибор. Для начала, следует проверить отношение инструмента и прибора, губки располагаются на одинаковом расстоянии от каждого края детали, перекосы должны отсутствовать.

Далее следует процесс фиксации винта, который способен сохранить результаты измерений. Учтите, что винт вкручивается с помощью указательного и большого пальца, а остальная часть руки удерживает прибор в таком же положении. После фиксации значений деталь откладывается в сторону и производится снятие результатов измерений.

Этот этап является вторым в работе со штангенциркулем, но не менее важным чем первый. Ведь неточности снятия измерений, в некоторых случаях приводят к большим неприятностям.

Для считывания показаний установите инструмент прямо перед глазами. Для начала, запишите на листе бумаги основные показания на шкале. Для этого обратить внимание следует на основную штангу, которая приближенная к нулевому значению. Значение данного штриха умножается на 0,1 или другое число, указанное в техническому документу к прибору. Далее результаты суммируются между собой и получается результат измерения детали или какого-то предмета.

По завершению работы со штангенциркулем следует обезжирить инструмент, раздвинуть губки, ослабить их зажим и установить в чехол. При длительном хранении инструмента и его нечастом использовании, следует обработать его с помощью антикоррозийного раствора.

Как правильно пользоваться штангенциркулем

С помощью штангенциркуля удается определить внутренний и внешний размер предмета, а также его глубину, при необходимости. Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки. Кроме того, с помощью данных губок также выполняется нанесение разметки на детали, так как они имеют заостренную форму.

Для того, чтобы определить глубину изделия используется специальный элемент, расположенный на инструменте. Независимо от вида штангенциркуля, процесс измерения любым из приборов является одинаковым, единственное отличие состоит в снятии мерок.

Поэтому, предлагаем ознакомиться с рекомендациями об особенностях работы с различными штангенциркулями. Изначально следует произвести измерения. Перед началом работы, инструмент очищается от пыли или смазочного материала и проверяется на точность. Для этого, следует сопоставить губки прибора между собой и определиться в отсутствии между ними просвета. Кроме того, десятый нониусный штрих должен совпасть с 19-тым штрихом рабочей поверхности, только после этого, начинают работу.

Для проверки штангенциркуля стрелочного или цифрового типа, также потребуется совместить их губки между собой. Стрелка на цифровом приборе должна остановиться на нуле. Дисплей электронного штангенциркуля также должен показывать ноль.

В работе следует проявлять особую осторожность, так как губки отличаются наличием острых краев, существует риск пораниться, при неправильном обращении с прибором.

Существует три варианта измерений с помощью штангенциркуля:

1. Наружные параметры предмета.

Для измерения внешних параметров детали, достаточно установить ее между двумя губками. Рекомендуется удерживать прибор в правой руке, а деталь в левой. После установки губок по краям от детали, они прижимаются к ней. Для фиксации результатов используется специальный винт, который закручивается двумя пальцами. Перед тем как вытащить предмет из прибора, убедитесь в том, что деталь расположена правильно по отношению к прибору, а перекосы отсутствуют. Кроме того, правильность расположения детали констатируется тем, что вытаскивая ее из штангенциркуля, она легко проходит между губками, контактируя с ними.

2. Внутренние параметры детали.

Для того, чтобы измерить деталь внутри, используют губки, имеющие острые края. Они располагаются внутри детали, далее следует их развести. При этом, губки должны плотно соприкасаться со стенками детали. После фиксации результатов деталь извлекается и производится снятие мерок.

3. Как определить глубину детали.

Для того, чтобы измерить деталь в соотношении с ее глубиной, следует установить во внутрь предмета специальный элемент штангенциркуля, который называется глубиномером. Далее, губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений.

Дальнейшие действия связаны со считыванием показаний. Наиболее сложными на данном этапе являются штангенциркули с нониусными элементами измерения. Для определения показаний на данном инструменте установите его непосредственно перед собой. Учтите, что расположение прибора сбоку от глаз, приведет к неточности в измерениях.

Независимо от типа измерений: внешнего внутреннего или глубинного, размеры считываются в одном и том же порядке. На поверхности шкалы имеется участок в виде небольшого скоса. В данном случае, с его помощью удается сопоставить нониус и основную шкалу. В зависимости от расположения данных элементов штангенциркуля определяется размер детали.

Для начала, следует записать показатели в миллиметрах. Затем следует определить количество долей и умножить их на значение каждой доли. Полученное значение будет результатом как внутреннего, так и внешнего или глубинного измерения детали.

Если в процессе работы использовался стрелочный штангенциркуль, то для того, чтобы считать с него показатели, следует осмотреть шкалу прибора, определить показатели на ней и умножить полученное число на интервал между обозначениями, указанный в технических параметрах прибора.

Цифровые устройства отображают показатели непосредственно на дисплее в любом удобном формате. После завершения работы для очищения штангенциркуля используется наждачная бумага, а для протирки измерительных поверхностей, используйте ветошь. Для хранения прибора используйте специальный футляр.

Как пользоваться штангенциркулем видео:

Инструкция как правильно пользоваться штангенциркулями

Когда надо узнать размер детали, то для таких целей линейка или рулетка — это не самый лучший выбор. Чтобы получить максимальной точности данные о размерах мелких деталей, понадобится в руки взять такой вид инструмента, как штангенциркуль. Многие мастера, имея в наборе такой прибор, даже не знают его назначения, а главное — не умеют им пользоваться. Чтобы больше не спрашивать, как пользоваться штангенциркулем, в материале в подробностях разберемся с правильностью применения инструмента.

Что это такое штангенциркуль и для чего он применяется

Штангенциркуль или более известный как штангель, принадлежит к категории измерительных принадлежностей, который служит для измерения деталей, и получения при этом точных данных об их размерах. Прибор конструктивно напоминает две линейки, которые наложены друг на друга. В действительности так и есть, чтобы получить точные данные о размерах измеряемых деталей, понадобится воспользоваться двумя шкалами, которые есть на устройствах.

Измерительный прибор предназначен для снятия замеров разных деталей, получая данные о размерах до десятых и сотых долей миллиметров. Высокоточные штангенциркули позволяют вычислить данные до тысячных долей миллиметров, что порой играет главную роль. Сфера применения рассматриваемого прибора очень обширная, и поэтому кроме дома или гаража, такие инструменты есть у столяров, фрезеровщиков, токарей, мастеров по ремонту автомобилей и прочих специалистах. Главное достоинство штангеля в том, что он имеет простую конструкцию, а поэтому стоит недорого. Если задались целью получить данные о размерах заготовки, но при этом не имеете измерительного прибора, то штангенциркуль можно купить в Цилиндре. В интернет магазине Цилиндр, действие которого распространяется по всей территории Украины, представлены модели разных производителей по соответственно низким ценам. В этом убедиться сможет каждый персонально, посетив каталог сайта cylinder.com.ua.

Это интересно! Впервые штангенциркуль с нониусной шкалой появился в Лондоне еще в XVIII веке. С тех пор инструмент применяется по сегодняшний день.

Конструкция измерителя или из чего состоит штангель

Свое название инструмент получил от слова штанга, так как конструктивно представляет собой линейку с перемещающейся по ней штангой со шкалой. Рассмотрим подробно, из каких конструктивных элементов состоит штангенциркуль, чтобы разобраться в итоге, как надо правильно им пользоваться. К главным конструктивным элементам прибора относятся:

1. Неподвижная планка со шкалой в миллиметрах. Неподвижная штанга имеет два вида губок для замеров внутренних и внешних размеров деталей
2. Подвижная планка с нониусной шкалой. В ее конструкции имеется вторая пара губок для снятия замеров с заготовок. На подвижной штанге может быть нанесена как одна шкала нониуса, так и две. Одна шкала, которая обычно расположена снизу, позволяет вычислить размеры до сотых долей миллиметров, а вторая сверху — для измерения тысячных долей миллиметров
3. Фиксатор или зажим — шпиндель, которым блокируется смещение подвижной рамки. Это удобно тогда, когда губки приложены к детали, и надо произвести вычисление значений
4. Глубиномер — выдвижная тонкая планка, дающая возможность вычислять глубину пазов и канавок на заготовках

Перед тем, как научиться пользоваться штангенциркулем, необходимо учитывать, что рассматриваемые виды приборов бывают разными по способу индикации, то есть исчислению информации. Самый простой вариант — это аналоговый или механический штангенциркуль, конструкция которого показана на фото. Какими бывают штангенциркули, и чем они отличаются, рассмотрим подробно.

Классификация приборов по способу индикации

Первым был изобретен механический или нониусный прибор, применение которого у новичков вызывает трудности. Ведь прибор имеет две, а порой и три шкалы, по которым происходит исчисление размеров вручную. Чтобы упростить, ускорить и облегчить проведение измерений штангенциркулем, был изобретен цифровой аналог. Чем отличаются устройства, и какими они бывают, описано ниже:

1. Механический или аналоговый — такой прибор имеет еще обозначение в виде букв ШЦ, который конструктивно состоит из подвижных и неподвижных губок. Исчисления размеров происходят по шкалам на подвижной и неподвижной планке. Главное достоинство устройств в том, что они имеют простейшую конструкцию, а поэтому и стоят недорого
2. Стрелочный или циферблатный — разнится от механических устройств присутствием стрелочного указателя, по которому исчисляются сотые доли миллиметров, что зависит от класса точности прибора. Принцип работы таких устройств заключается в наличии специального механизма, по которому можно выявить сотые доли миллиметров с высокой точностью. Главный недостаток стрелочных устройств в их хрупкости, так как достаточно один раз уронить инструмент, чтобы шкала на стрелочном указателе вышла из строя
3. Цифровой или электронный — это не только современный, но и самый простой в применении прибор, способный отображать результаты с максимальной точностью. Результаты измерений указываются на цифровом дисплее, и их не нужно высчитывать. Кроме того, прибор имеет кнопку управления и настройки, за счет которых можно узнать значение не только в миллиметрах, но и дюймах

Последний вид штангелей является одним из самых дорогих, а разница в стоимости составляет 2-3 раза по сравнению с механическими. Кроме способа снятия результатов измерений, рассматриваемые приборы также классифицируются на типы по назначению.

Это интересно! Для изготовления штангенциркулей применяются прочные виды стали, которые покрываются дополнительно материалами, препятствующие возникновению коррозионных процессов.

Типы приборов по их назначению

По конструкции губок рассматриваемые виды инструментов классифицируются на три основных вида:

1. ШЦ 1 — инструмент, который оснащен двумя видами губок для измерения наружного и внутреннего размеров деталей
2. ШЦ 2 — губки имеют одинаковые размеры, и представлены в виде плоских и цилиндрических форм. На другом конце штанги имеются кромки для разметки. Для повышения точности измерений, в конструкции прибора имеется микрометрическая разметка
3. ШЦ 3 — оснащена односторонними губками, и используются такие приборы зачастую для измерения размеров крупных деталей

Перед тем, как воспользоваться любым штангенциркулем, надо изначально обучиться читать результаты. Для этого можно прочитать инструкцию, которая обычно прилагается к приборам. К отряду самых простых, практичных и надежных штангенциркулей относятся устройства аналогового типа, а самыми точными считаются электронные модели. Для домашнего использования применяются исключительно механические штангенциркули, которыми и предстоит научиться правильно работать.

С чего начинать эксплуатацию прибора

Если штангенциркуля нет в наличии, тогда его сначала надо купить. Сделать это можно в интернет магазине Цилиндр, где представлены модели таких производителей измерительных приборов, как Intertool, Mastertool, Miol и много других. Достоинство этих производителей в том, что они выпускают разные виды приборов по цене, которая доступна всем.

Чтобы получить точные данные о проводимых измерениях, потребуется сначала проверить инструмент на точность и исправность. Для проверки точности используются специальные эталонные образцы, но, чтобы узнать точность прибора с их помощью, надо уметь считать по шкале штангенциркуля. Перед использованием измерителя немаловажно убедиться в его исправности, что позволит снять результаты с низкой погрешностью. Для этого надо произвести визуальный осмотр губок и шкал инструмента. Наличие дефектов на губках недопустимо, так как это приведет к тому, что инструмент будет показывать неточные результаты.

Чтобы произвести применение инструмента правильно, необходимо соблюдать такую последовательность действий:

1. Достать инструмент из специальной шкатулки, в которой следует хранить его. Такими кейсами комплектуется большинство штангенциркулей
2. Свести губки инструмента, а затем посмотреть на наличие просвета между ними. Этот просвет должен быть минимальным, что говорит об исправности устройства
3. При сведенных губках надо посмотреть на шкалу. Первая риска на подвижной рамке должна точно совпасть с нулевой отметкой на неподвижной рамке
4. При несовпадении этих отметок, говорить о точности конечных данных не приходится. При этом можно считать, что прибор неисправен, и требует замены или ремонта
5. Обычно если риски на шкалах не совпадают, то причиной того является заклинивание зажима или налипание загрязнений на губках. Проверяется и очищается поверхность губок, а также ослабляется крепление зажима
6. Удалить загрязнения со шкалы прибора, так как они будут помехой при считывании результатов

Как только выяснилось, что прибор готов к применению, можно приступать к его эксплуатации. В зависимости от того, что необходимо измерить, используются соответствующие элементы инструмента:

• Наружные губки для замеров внутреннего диаметра детали
• Внутренние — для измерения внешнего размера детали
• Щуп глубиномер — для определения глубины паза или канавки

Это интересно! Работать прибором следует исключительно удерживая его чистыми руками. Если руки в масле и прочих загрязнениях, то их надо вымыть, и только после этого приступать к проведению измерительных манипуляций.

Когда все готово к работе, то можно приступать к измерениям. Далее рассмотрим пошагово, как надо правильно пользоваться штангенциркулем нониусного типа.

Обучение по применению штангенциркуля учимся читать показания

На начальном этапе перед измерительными манипуляциями необходимо уточнить класс точности прибора. Позволяет убедиться, что указанная величина погрешности является допустимой. Чем выше значение погрешности, тем ниже класс точности инструмента.

Для измерения наружного диаметра детали надо развести губки, а затем плотно совместить их со стенками измеряемой заготовки. Это может быть любая деталь, например, сверло или поршень. Когда губки плотно соприкоснутся со стенками детали, надо воспользоваться зажимным винтом, чтобы зафиксировать подвижную планку в неподвижном положении. Далее можно извлечь деталь, и приступать к подсчету значений.

1. Шкала на неподвижной планке показывает целое значение в миллиметрах
2. Чтобы узнать размер детали в миллиметрах, следует смотреть на подвижную шкалу. Первая риска на подвижной шкале совместится с определенным значением на неподвижной. Это и есть соответствующее значение в мм, например, получается 15 мм
3. Зачастую таких показаний достаточно, например, когда надо узнать диаметр сверла. Если же надо узнать десятые или даже сотые доли миллиметров, тогда приступаем к дальнейшим исчислениям
4. Для этого смотрим на нониусную шкалу подвижной рамки. Надо найти риску на нониусе, которая точно совпадает с отметкой на неподвижной планке. Причем здесь требуется выяснить точное совпадение рисок
5. Если попадает на значение 5 (нониусной шкалы), тогда получается, что десятое значение составляет 0,5 мм, и получаем размер детали 15,5 мм. Может совпасть значение 5,5 на нониусной шкале, что означает величину 15,55 мм. Все зависит от класса точности используемого прибора для измерений

Опираясь на описанную инструкцию, можно понять, для чего нужны цифры на нониусной шкале. С их помощью можно выявить десятые и даже сотые доли миллиметров размера детали. Аналогичным образом выполняются исчисления при снятии замеров внутренних диаметров заготовок, а также глубины пазов.

Как надо правильно измерять стрелочным штангелем

Приборами с циферблатом пользоваться намного проще. Ведь десятые и даже сотые доли миллиметров не нужно определять по шкале нониуса, так как они указываются на стрелочном циферблате. Принцип измерения простой и незамысловатый, и выполняется следующим способом:

1. Приложить губки инструмента к поверхности измеряемой детали, а затем приступить к считыванию показаний
2. Целое число в миллиметрах высчитывается по шкале неподвижной рамки. Аналогично, как и на механических приборах, необходимо определить значение, где первая риска на подвижной рамке совмещается с отметкой на неподвижной шкале. Это и есть целое число в миллиметрах
3. Далее переходим на исчисление дробных значений после запятой. Для этого смотрим на значение, напротив которого расположилась стрелка
4. Это значение может быть в пределах от 0,01 до 0,99 мм. В зависимости от модели штангеля, шкала на устройствах может иметь цену деления от 0,01 до 0,02 мм

Принцип снятия замеров на часовом устройстве простой и незамысловатый. За отсутствия необходимости поиска совместных рисок на шкале упрощается процесс измерения и увеличивается скорость получения результатов. Кроме того, специалисты говорят, что измерения стрелочным прибором более точны по сравнению с цифровым, однако сравнительные манипуляции показывают, что значения на обоих устройствах практически одинаковые.

Это интересно! Стрелочный механизм очень чувствительный, поэтому при малейших механических или физических воздействиях, он может не только выйти из строя, но еще и нарушится его точность.

Цифровой штангенциркуль как он меряет

Теперь надо разобраться, как пользоваться цифровым штангенциркулем. Сразу надо отметить, что электронные устройства можно разделить на два типа — дорогие и дешевые. Дешевые аналоги качественных цифровых приборов имеют еще меньшую точность, чем аналоговые механические штангели. Если выбирать между дешевыми устройствами цифрового типа и механическими, то естественно лучше отдать предпочтение последним. Пользоваться цифровыми устройствами очень легко, для чего необходимо выполнить следующие действия:

1. Развести губки и приложить к измеряемой детали
2. Зафиксировать зажимной винт
3. Считать показания на дисплее. При этом стоит учитывать, что приборы показывают значения в миллиметрах и дюймах, поэтому переключаясь между режимами, можно получить соответствующие значения
4. Готовые данные отображаются на дисплее, причем со значением до сотых долей миллиметров

На цифровых устройствах имеется также шкала нониуса, что позволяет выполнять измерения прибором, например, когда разряжаются батарейки. На приборе имеется кнопка включения и выключения дисплея. Если не отключить дисплей, то через 5 минут происходит его автоматическое отключение с целью экономии энергии аккумулятора.

Отличия штангеля от микрометра

Штангенциркули имеют прямых родственников — это микрометры. Отличается штангенциркуль от микрометра тем, что позволяет получать более точные значения при измерениях. Если штангелем можно вычислить размер заготовки до сотых долей миллиметров, то микрометр позволяет узнать значение до тысячных долей миллиметров. Главными отличительными особенностями штангеля от микрометра являются:

1. Конструкция прибора
2. Точность получаемых значений
3. Наличие устройства, предотвращающего деформацию измеряемой детали на микрометрах. Штангенциркули такого устройства не имеют, что снижает класс точности измерений
4. Возможность узнать размер тонкой проволоки и прочих подобных деталей, что сделать штангенциркулем невозможно

Если надо измерить толщину тормозного диска, то для получения точных результатов рекомендуется использовать именно микрометр, а не штангель. Если микрометра нет в наличии, тогда выяснить размер износа тормозного диска можно при помощи штангенциркуля, но дополнительно воспользовавшись при этом измерительными щупами.

Это интересно! Тормозной диск по окружности имеет неравномерный износ, поэтому выяснить отклонения износа с высокой точностью можно только микрометром.

Увеличиваем срок службы штангенциркуля

Чтобы рассматриваемый тип измерительного прибора служил долго и не ломался, необходимо обеспечить должный уход за ним со дня покупки. Изготавливаются приборы из нержавеющей стали или алюминия. Алюминиевые приборы стоят дешевле, и быстро изнашиваются. Если прибор низкого качества или хранится без соблюдения соответствующих рекомендаций, тогда можно обнаружить возникновение коррозионных образований в виде мелких коричневых пятен.

Увеличить срок службы штангенциркулей можно следующими способами:

1. Правильность хранения в соответствующих условиях. Для этого прибор надо хранить в специальной упаковке, с соблюдением температуры не ниже +5 градусов, и низкой влажностью
2. Не допускать хранения инструмента во влажных помещениях
3. Периодически вносить смазку в виде машинного масла, что позволить исключить возникновение коррозии металла
4. Не использовать прибор в качестве ударного инструмента. Малейшие механические воздействия снижают точность прибора, а также могут вовсе привести к полному выходу из строя измерителя

Научившись пользоваться прибором, остается последнее — это купить его, если он отсутствует в коллекции домашнего измерительного оборудования. О том, где можно купить хорошие штангели в Украине по ценам от производителя, разберемся подробно.

Где можно приобрести штангенциркуль по низким ценам

Если в процессе выполнения работ выясняется, что необходим штангенциркуль, которого нет в арсенале среди инструментов, тогда для этого не понадобится бежать в строительный магазин. Приобрести инструмент можно в интернет магазине, для чего следует перейти на сайт и выбрать среди имеющихся в наличии приборов подходящую модель. В Украине покупать штангенциркули рекомендуется непосредственно в Цилиндре, так как такая покупка оправдана рядом следующих достоинств:

1. Много разных моделей измерительных приборов
2. Цены от производителей, которые удивят каждого
3. Наличие технического описания и фото товара
4. Быстрая отправка товара лидирующими транспортными компаниями Украины
5. Возможность покупки товара в кредит

О необходимости приобретения штангеля следует решать самостоятельно, но вот о том, где лучше совершать покупку, здесь нет никаких сомнений — следует выбирать интернет магазин Цилиндр.

Как пользоваться штангенциркулем + инструкция

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Назначение и принцип действия

Назначение штангенциркуля – выполнение замеров высокой точности внутри и с наружи измеряемых объектов, а также глубины всевозможных отверстий.

Особенность инструмента — универсальность.

Штангель – распространенное название штангенциркуля среди тех, кто им постоянно пользуется, является обыкновенным сокращением слова.

Этот инструмент “умеет” измерять внешние и внутренние диаметры круглых и цилиндрических объектов, например, гаек и болтов, подходит для внутренних измерений канавок по всем параметрам.

Принцип измерения штангенциркулем заключается в определении размера на основании положения измерительной рамки, которая свободно перемещается вдоль штанги с нанесенной шкалой.

Само значение размера определяется методом совпадения, а его точность, в зависимости от, собственно, класса точности, способно доходить до сотых частей миллиметра.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

• Штанги.
• Рамки.
• Измерительной шкалы.
• Верхних губок.
• Нижних губок.
• Глубиномера.
• Шкалы нониуса.
• Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

• Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
• Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
• Функционалом. Существуют штангенциркули с глубиномером и без него.
• Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
• Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Из чего состоит штангенциркуль

Самый простой прибор, а для понимания принципа работы подойдёт как раз такой, состоит из следующих элементов.

Основные части штангенциркуля: 1 – штанга, 2 – рамка, 3 – шкала для измерений, 4 − верхние губы, 5 − нижние губы, 6 − глубиномер (не у всех модификаций присутствует), 7 − шкала нониуса, 8 − зажимный винт.

Для того чтобы правильно определить, как, а главное, каким пользоваться штангенциркулем, необходимо изучить его модификации. Отправная точка для выбора прибора – точность измерений, габариты детали, а также число измерительных поверхностей. Штангенциркули могут иметь модификации в зависимости от:

• Диапазона измерений. Длина шкалы на штанге может составлять от 125 до 4000 мм.
• Точности прибора. Допустимая погрешность − от 0,05 мм.
• Функциональности. В частности, есть ли глубинометр или нет.
• Сложности и габаритов измеряемой детали.
• Конструкции отсчётного устройства.

Классификация приборов по способу индикации

Первым был изобретен механический или нониусный прибор, применение которого у новичков вызывает трудности. Ведь прибор имеет две, а порой и три шкалы, по которым происходит исчисление размеров вручную. Чтобы упростить, ускорить и облегчить проведение измерений штангенциркулем, был изобретен цифровой аналог. Чем отличаются устройства, и какими они бывают, описано ниже:

• Механический или аналоговый — такой прибор имеет еще обозначение в виде букв ШЦ, который конструктивно состоит из подвижных и неподвижных губок. Исчисления размеров происходят по шкалам на подвижной и неподвижной планке. Главное достоинство устройств в том, что они имеют простейшую конструкцию, а поэтому и стоят недорого
• Стрелочный или циферблатный — разнится от механических устройств присутствием стрелочного указателя, по которому исчисляются сотые доли миллиметров, что зависит от класса точности прибора. Принцип работы таких устройств заключается в наличии специального механизма, по которому можно выявить сотые доли миллиметров с высокой точностью. Главный недостаток стрелочных устройств в их хрупкости, так как достаточно один раз уронить инструмент, чтобы шкала на стрелочном указателе вышла из строя
• Цифровой или электронный — это не только современный, но и самый простой в применении прибор, способный отображать результаты с максимальной точностью. Результаты измерений указываются на цифровом дисплее, и их не нужно высчитывать. Кроме того, прибор имеет кнопку управления и настройки, за счет которых можно узнать значение не только в миллиметрах, но и дюймах

Последний вид штангелей является одним из самых дорогих, а разница в стоимости составляет 2-3 раза по сравнению с механическими. Кроме способа снятия результатов измерений, рассматриваемые приборы также классифицируются на типы по назначению.

Возможные ошибки

Новички начинают делать много ошибок во время первых замеров и последующей работы. Можно привести примеры, когда начинающие люди начинают измерять внутренний диаметр верхними губами, которые предназначены для измерения поверхностей детали.

Также новички не всегда следят за стопорным винтом: он у них свободно ходит. А ведь именно эта часть прибора надежно фиксирует деталь в тисках, что дает максимально точные измерения.

Все приходит с опытом, и нет возможности разузнать все тонкости штангенциркуля, не используя его, поэтому самая главная профилактика против ошибок – это практика.

Типы приборов по их назначению

По конструкции губок рассматриваемые виды инструментов классифицируются на три основных вида:

• ШЦ 1 — инструмент, который оснащен двумя видами губок для измерения наружного и внутреннего размеров деталей
• ШЦ 2 — губки имеют одинаковые размеры, и представлены в виде плоских и цилиндрических форм. На другом конце штанги имеются кромки для разметки. Для повышения точности измерений, в конструкции прибора имеется микрометрическая разметка
• ШЦ 3 — оснащена односторонними губками, и используются такие приборы зачастую для измерения размеров крупных деталей

Перед тем, как воспользоваться любым штангенциркулем, надо изначально обучиться читать результаты. Для этого можно прочитать инструкцию, которая обычно прилагается к приборам. К отряду самых простых, практичных и надежных штангенциркулей относятся устройства аналогового типа, а самыми точными считаются электронные модели. Для домашнего использования применяются исключительно механические штангенциркули, которыми и предстоит научиться правильно работать.

С чего начинать эксплуатацию прибора

Если штангенциркуля нет в наличии, тогда его сначала надо купить. Сделать это можно в интернет магазине Цилиндр, где представлены модели таких производителей измерительных приборов, как Intertool, Mastertool, Miol и много других. Достоинство этих производителей в том, что они выпускают разные виды приборов по цене, которая доступна всем.

Чтобы получить точные данные о проводимых измерениях, потребуется сначала проверить инструмент на точность и исправность. Для проверки точности используются специальные эталонные образцы, но, чтобы узнать точность прибора с их помощью, надо уметь считать по шкале штангенциркуля. Перед использованием измерителя немаловажно убедиться в его исправности, что позволит снять результаты с низкой погрешностью. Для этого надо произвести визуальный осмотр губок и шкал инструмента. Наличие дефектов на губках недопустимо, так как это приведет к тому, что инструмент будет показывать неточные результаты.

Чтобы произвести применение инструмента правильно, необходимо соблюдать такую последовательность действий:

• Достать инструмент из специальной шкатулки, в которой следует хранить его. Такими кейсами комплектуется большинство штангенциркулей
• Свести губки инструмента, а затем посмотреть на наличие просвета между ними. Этот просвет должен быть минимальным, что говорит об исправности устройства
• При сведенных губках надо посмотреть на шкалу. Первая риска на подвижной рамке должна точно совпасть с нулевой отметкой на неподвижной рамке
• При несовпадении этих отметок, говорить о точности конечных данных не приходится. При этом можно считать, что прибор неисправен, и требует замены или ремонта
• Обычно если риски на шкалах не совпадают, то причиной того является заклинивание зажима или налипание загрязнений на губках. Проверяется и очищается поверхность губок, а также ослабляется крепление зажима
• Удалить загрязнения со шкалы прибора, так как они будут помехой при считывании результатов

Как только выяснилось, что прибор готов к применению, можно приступать к его эксплуатации. В зависимости от того, что необходимо измерить, используются соответствующие элементы инструмента:

• Наружные губки для замеров внутреннего диаметра детали
• Внутренние — для измерения внешнего размера детали
• Щуп глубиномер — для определения глубины паза или канавки

Когда все готово к работе, то можно приступать к измерениям. Далее рассмотрим пошагово, как надо правильно пользоваться штангенциркулем нониусного типа.

Возможности использования

Они ограничиваются только размером шкалы и требованиями точности.

Устройство достаточно просто, причем основным элементом является неподвижная штанга с губками и шкалой для внутренних и наружных размеров, к которой прикреплены фиксирующие и подвижные элементы.

Устройство:

• Передвижения рамка.
• Подвижные губы для того, чтобы определять внутренний размер.
• Подвижные губы, чтобы определят наружный размер.
• Шкала глубиномера.
• Шкала нониуса.
• Винт, чтобы крепить рамку.

В некоторых моделях есть подвижная шкала в верхней части с дюймовой измерительной системой.

Проведение разметочных операций

У штангенциркуля присутствует множество функций, поэтому его можно использовать и для разметки. Этот процесс зависит от типа устройства прибора. Дело в том, что нижние губки (которыми и проводят разметку) могут быть не только прямоугольными с внутренними изгибами, но и круглыми. В любом случае внутренняя кромка вырезана специально таким образом, чтобы нижней губкой можно было делать отметки.

Для этого сделайте замер и немного придавите нижней губкой на материал, где вы будете делать отметку. Благодаря тому, что кромка немного подточена, она будет своеобразно царапать и отмечать. Также можно не прибегать к методу поцарапывания, а просто оставить штангенциркуль на месте и сделать отметку с помощью маркера, карандаша или других предметов.

Если вы делаете разметку по плану детали, то не забывайте про масштаб, ведь он не всегда 1 к 1.

История создания

Первые настоящие устройства с нониусом (вспомогательной шкалой, которая нужна для более точного определения числа долей делений на основной шкале) появилась в Лондоне лишь в конце 18 века. Примерно с середины 19 века стали выпускать штангенциркули в промышленных объемах и устанавливать на них дополнительную шкалу, чтобы повышать точность измерений. Штангенциркули почти не изменились, а вот отличаются они друг от друга методом и временем изготовления.

Такой древний измерительный прибор, в котором конструкция за все время не потерпела практически никаких измерений за все это время, стала эталоном технического совершенства и заслуживает максимального почтения перед тем, кто его придумал. Вряд ли вы сможете даже примерно подсчитать, какое количество таких инструментов сейчас кем-то используется.

В немецком языке слово «штангенциркуль» обозначает циркуль, который применяется для начертания окружностей и дух, у которых большой радиус. В переводе с немецкого языка это раздвижная линейка или измеритель раздвижного типа.

Разновидность устройства, которая оснащена дополнительно глубиномером называется на профессиональном сленге «колумбус», или ласково «колумбик». Название произошло от производителя измерительного инструмента, который поставлялся массово под этой маркой в бывший СССР.

Интересно, что нониус изобрел португальский математик Педро Нуниш.

В тот момент математик работал над тем, чтобы создать навигационный прибор, но принцип, который был при этом выбран, был основан на то, что глаз человека куда более точно способен определить совпадение делений на шкалах, чем относительное положение одного деления на два других. Это и легло в основу нониуса, который был назван в его честь.

Современную конструкцию шкалы придумал другой математик, на этот раз из Франции, и его звали Пьер Вернье (все происходило в 1631 год), благодаря чему в честь него нониус еще называют «верньером».

Обучение по применению штангенциркуля учимся читать показания

На начальном этапе перед измерительными манипуляциями необходимо уточнить класс точности прибора. Позволяет убедиться, что указанная величина погрешности является допустимой. Чем выше значение погрешности, тем ниже класс точности инструмента.

Для измерения наружного диаметра детали надо развести губки, а затем плотно совместить их со стенками измеряемой заготовки. Это может быть любая деталь, например, сверло или поршень. Когда губки плотно соприкоснутся со стенками детали, надо воспользоваться зажимным винтом, чтобы зафиксировать подвижную планку в неподвижном положении. Далее можно извлечь деталь, и приступать к подсчету значений.

• Шкала на неподвижной планке показывает целое значение в миллиметрах
• Чтобы узнать размер детали в миллиметрах, следует смотреть на подвижную шкалу. Первая риска на подвижной шкале совместится с определенным значением на неподвижной. Это и есть соответствующее значение в мм, например, получается 15 мм
• Зачастую таких показаний достаточно, например, когда надо узнать диаметр сверла. Если же надо узнать десятые или даже сотые доли миллиметров, тогда приступаем к дальнейшим исчислениям
• Для этого смотрим на нониусную шкалу подвижной рамки. Надо найти риску на нониусе, которая точно совпадает с отметкой на неподвижной планке. Причем здесь требуется выяснить точное совпадение рисок
• Если попадает на значение 5 (нониусной шкалы), тогда получается, что десятое значение составляет 0,5 мм, и получаем размер детали 15,5 мм. Может совпасть значение 5,5 на нониусной шкале, что означает величину 15,55 мм. Все зависит от класса точности используемого прибора для измерений

Опираясь на описанную инструкцию, можно понять, для чего нужны цифры на нониусной шкале. С их помощью можно выявить десятые и даже сотые доли миллиметров размера детали. Аналогичным образом выполняются исчисления при снятии замеров внутренних диаметров заготовок, а также глубины пазов.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

• Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
• Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Какова цена деления штангенциркуля и как считывать показания

Для начала запишите основные показания на шкале, которые отразились на основной штанге. Каждый шаг деления равен 1 мм, либо другому значению, которое указано обычно в технической документации к прибору. Далее результаты суммируются между собой, и получается результат измерения детали или какого-то предмета.

Совет! На нониусной шкале шаг может равняться как 0,1 мм, так и 0,05 мм

Сначала складываются доли, которые путём сложения переводятся в целые числа. Десятые доли миллиметра указываются на нониусной шкале. Если деталь очень маленькая, то важна правильно обезжирить инструмент, чтобы не допустить неточных измерений. При длительном хранении инструмента и его нечастом использовании следует обработать его с помощью антикоррозийного раствора.

Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки

Совет! Для того, чтобы измерить глубину детали, или полости, используют специальный выдвижной глубиномер. Это тоже выдвижная линейна, только выдвигается она вниз. Далее губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений. Таким измерителям измеряются лунки и мелкие выбоины, а также подбирается саморез.

Отличия штангеля от микрометра

Штангенциркули имеют прямых родственников — это микрометры. Отличается штангенциркуль от микрометра тем, что позволяет получать более точные значения при измерениях. Если штангелем можно вычислить размер заготовки до сотых долей миллиметров, то микрометр позволяет узнать значение до тысячных долей миллиметров. Главными отличительными особенностями штангеля от микрометра являются:

• Конструкция прибора
• Точность получаемых значений
• Наличие устройства, предотвращающего деформацию измеряемой детали на микрометрах. Штангенциркули такого устройства не имеют, что снижает класс точности измерений
• Возможность узнать размер тонкой проволоки и прочих подобных деталей, что сделать штангенциркулем невозможно

Если надо измерить толщину тормозного диска, то для получения точных результатов рекомендуется использовать именно микрометр, а не штангель. Если микрометра нет в наличии, тогда выяснить размер износа тормозного диска можно при помощи штангенциркуля, но дополнительно воспользовавшись при этом измерительными щупами.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Где можно приобрести штангенциркуль по низким ценам

Если в процессе выполнения работ выясняется, что необходим штангенциркуль, которого нет в арсенале среди инструментов, тогда для этого не понадобится бежать в строительный магазин. Приобрести инструмент можно в интернет магазине, для чего следует перейти на сайт и выбрать среди имеющихся в наличии приборов подходящую модель. В Украине покупать штангенциркули рекомендуется непосредственно в Цилиндре, так как такая покупка оправдана рядом следующих достоинств:

• Много разных моделей измерительных приборов
• Цены от производителей, которые удивят каждого
• Наличие технического описания и фото товара
• Быстрая отправка товара лидирующими транспортными компаниями Украины
• Возможность покупки товара в кредит

О необходимости приобретения штангеля следует решать самостоятельно, но вот о том, где лучше совершать покупку, здесь нет никаких сомнений — следует выбирать интернет магазин Цилиндр.

Порядок измерений

Теперь о том, как работает штангенциркуль. Перед тем как начать пользоваться, необходимо подготовить устройство и измеряемую деталь: очистить поверхность от грязи, чтобы обеспечить максимальную точность. Губки нужно плотно свести и оценить размер просвета между ними. Если конструкция исправна, то он будет минимальный.

Далее подвижную рамку необходимо передвинуть так, чтобы её первая риска совпала с нулевой отметкой на шкале штанги в точности. Если не учесть это и не выполнить, то результаты не будут точными. Если не получается сопоставить эти отметки, то такой штангенциркуль неисправен и пользоваться им не рекомендуется. Лишь убедившись, что конструкция полностью подготовлена, можно начинать работать.

Измерение наружных поверхностей

Когда требуется провести измерение линейного размера, либо наружного диаметра, то последовательность использования инструмента следующая. Прежде всего, губки нужно развести, передвигая рамку. А потом плотно прижать их к противоположным поверхностям детали, которую требуется измерить, и закрепить положение рамки с помощью винта. Если измеряется наружный диаметр детали цилиндрической формы, то её ось должна быть точно перпендикулярна плоскости рамки. Если же измеряется длина детали или изделия, то его продольная ось должна располагаться точно параллельно штанге. Эти условия необходимо соблюдать, пользуясь штангенциркулем, иначе невозможно получить точные результаты.

Измерение внутренних поверхностей

Если нужно произвести измерение диаметра отверстия, то наружные губки должны быть установлены на нуле. Их надо вставить в отверстие, которое требуется измерить. Держать штангенциркуль при этом необходимо ровно. Далее губки нужно до упора развести, так, чтобы они плотно прижались к внутренним стенкам детали. Зафиксировать их положение, пользуясь стопорным винтом. Затем снимаются показания и производятся необходимые вычисления, если использовался нониусный штангенциркуль.

Определение глубины

Чтобы провести замер глубины отверстия, потребуется переместить рамку и выдвинуть глубиномер. Затем вставить его до упора в отверстие, чтобы конец коснулся дна. Он должен быть расположен точно перпендикулярно поверхности измеряемой детали. Прижать к стенке. Штангу переместить в торец также до упора. С помощью стопорного винта зафиксировать положение, и вывести устройство.

Замер резьбовых соединений

Штангенциркулем можно пользоваться для замера резьбовых соединительных деталей – винтов, болтов и др. Показатели диаметров резьбы определяются по выступам. С этой целью измеряемый винт или болт следует установить вертикально и зажать губками. После этого возможно определять нужные показатели.

Если требуется замерить шаг резьбы, пользуясь штангенциркулем, это производится в следующей последовательности. Сначала измеряются высота стержня и внешний диаметр детали. А затем подсчитывается число витков резьбы. Разделив длину стержня на количество витков можно получить показатель шага резьбы.

Как надо правильно измерять стрелочным штангелем

Приборами с циферблатом пользоваться намного проще. Ведь десятые и даже сотые доли миллиметров не нужно определять по шкале нониуса, так как они указываются на стрелочном циферблате. Принцип измерения простой и незамысловатый, и выполняется следующим способом:

• Приложить губки инструмента к поверхности измеряемой детали, а затем приступить к считыванию показаний
• Целое число в миллиметрах высчитывается по шкале неподвижной рамки. Аналогично, как и на механических приборах, необходимо определить значение, где первая риска на подвижной рамке совмещается с отметкой на неподвижной шкале. Это и есть целое число в миллиметрах
• Далее переходим на исчисление дробных значений после запятой. Для этого смотрим на значение, напротив которого расположилась стрелка
• Это значение может быть в пределах от 0,01 до 0,99 мм. В зависимости от модели штангеля, шкала на устройствах может иметь цену деления от 0,01 до 0,02 мм

Принцип снятия замеров на часовом устройстве простой и незамысловатый. За отсутствия необходимости поиска совместных рисок на шкале упрощается процесс измерения и увеличивается скорость получения результатов. Кроме того, специалисты говорят, что измерения стрелочным прибором более точны по сравнению с цифровым, однако сравнительные манипуляции показывают, что значения на обоих устройствах практически одинаковые.

Почему возникают ошибки при измерениях

Ошибки чаще всего возникают из-за неровного положения измеряемой детали относительно губок прибора. Очень часто неопытные мастера пытаются проводить измерения внутреннего диаметра внешними губами и наоборот. Эти проблемы решаются просто – навыками и опытом работы.

Важно! Перед началом измерений не забудьте откалибровать штангенциркуль. На электронном инструменте предусмотрена специальная кнопка – «zero», или ноль.

В механическом просто ослабьте винты и сведите прибор в исходное положение и снова закрепите

Некоторые ошибки могут возникнуть из-за физического износа прибора – искривления его рамки или потери винта. В этом случае произвести какие-либо точные измерения не представляется возможным.

Увеличиваем срок службы штангенциркуля

Чтобы рассматриваемый тип измерительного прибора служил долго и не ломался, необходимо обеспечить должный уход за ним со дня покупки. Изготавливаются приборы из нержавеющей стали или алюминия. Алюминиевые приборы стоят дешевле, и быстро изнашиваются. Если прибор низкого качества или хранится без соблюдения соответствующих рекомендаций, тогда можно обнаружить возникновение коррозионных образований в виде мелких коричневых пятен.

Увеличить срок службы штангенциркулей можно следующими способами:

• Правильность хранения в соответствующих условиях. Для этого прибор надо хранить в специальной упаковке, с соблюдением температуры не ниже +5 градусов, и низкой влажностью
• Не допускать хранения инструмента во влажных помещениях
• Периодически вносить смазку в виде машинного масла, что позволить исключить возникновение коррозии металла
• Не использовать прибор в качестве ударного инструмента. Малейшие механические воздействия снижают точность прибора, а также могут вовсе привести к полному выходу из строя измерителя

Научившись пользоваться прибором, остается последнее — это купить его, если он отсутствует в коллекции домашнего измерительного оборудования. О том, где можно купить хорошие штангели в Украине по ценам от производителя, разберемся подробно.

Измерение штангенциркулем

Измерение штангенциркулем

Подробности

Категория: Сортовой прокат

Измерение штангенциркулем



При разметке и обработке деталей широко используется контрольно-измерительный инструмент. С простейшим из них — измерительной линейкой вы уже знакомы. Она позволяет определить размеры деталей с точностью до 1 мм. Для измерения с большей точностью (до 0,1 мм) применяют штангенциркуль. Это универсальный измерительный инструмент. С его помощью можно измерять наружные и внутренние размеры деталей и глубину отверстия.

В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».
Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.
В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер»



Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке справа показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления—1 мм. Длина миллиметровой шкалы — 150 мм.







На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рис. слева). Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса.







При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рис. справа). На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм.









Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы.



 Штангенциркуль ШЦ-II (см. рис. слева) можно применять не только для измерения, но и для разметки. С его помощью наносят прямые риски от строго прямолинейных базовых кромок или поверхностей заготовок, делают засечки, проводят окружности.



Штангенциркуль является дорогостоящим и точным инструментом, поэтому бережное обращение с ним должно быть основным правилом работы. Перед началом работы штангенциркуль протирают чистой мягкой тканью, удалив смазку и пыль (особенно тщательно очищают измерительные поверхности). Нельзя очищать инструмент шлифовальной шкуркой или ножом. Измерять можно только чистые и сухие плоскости деталей, без задиров, заусенцев, стружки и царапин. Инструмент нельзя класть на нагревательные приборы и держать на солнце. Измерение следует выполнять чистыми и сухими руками.



Измеряя деталь, нельзя допускать перекоса губок штангенциркуля. Положение их обязательно фиксируется стопорным винтом.
Читая показания штангенциркуля, надо держать его прямо перед глазами.
Губки штангенциркуля имеют острые концы, поэтому при пользовании им соблюдайте осторожность.
Штангенциркуль должен лежать на рабочем месте так, чтобы им было удобно пользоваться. На него не должны попадать стружки, опилки.
После работы штангенциркуль надо протереть чистой ветошью.



Ниже вы можете проверить свои умения пользования штангенциркулем.

1.Выбираете заготовку

2.Находите на шкалах штангенциркуля(справа) размер.

3.Вписываете в прямоугольник внизу полученное значение и получаете оценку вашего ответа











ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее, чем чтение отсчёта по нониусу.











   ШЦЦ — с цифровой индикацией (электронный) может измерять с точностью до сотых долей миллиметра.











Как правильно пользоваться штангенциркулем в картинках

Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

Разновидности штангенциркулей

Рассматриваемый мерительный инструмент может быть классифицирован по следующим признакам:

1. По количеству мерительных поверхностей – на односторонние и двухсторонние.
2. По выполняемым функциям – с глубиномером и без него (бытует также сленговое обозначение первого типа инструмента – «колумбик»).
3. По материалу измеряющих плоскостей – стальные и твердосплавные.
4. По диапазону проведения линейных измерений. Определённые стандартом диапазоны измерений находятся в пределах от 1-125 до 800-2000 мм.
5. По конструкции отсчётного устройства – механические с плоской шкалой, механические с круглым измерительным диском и цифровые (электронные).
6. По точности полученного результата – выпускаются изделия первого класса (с точностью 0,05 мм) и второго класса (точность отсчёта 0,1 мм).

Стандартное обозначение включает в себя информацию обо всех его основных возможностях. Например, обычный ручной двухсторонний штангенциркуль, предназначенный для линейных измерений в диапазоне от 0 до 150 мм, при точности 0,1 мм, имеющий глубиномер/»колумбик» будет именоваться так: ШЦ-I-0-150-0,1-II-ГОСТ166-89.

Скачать ГОСТ 166-89 «Штангенциркули. Технические условия»

Выбор оптимального исполнения определяется поставленными задачами. Например, при оценке линейного размера детали, изготовленной из высокопрочной стали, используемый инструмент должен иметь измерительные поверхности, выполненные из твёрдого сплава (требования к материалу твёрдого сплава при этом должны соответствовать условиям ГОСТ 3882). У цифровой техники точность отсчётного электронного устройства всегда составляет 0,01 мм, а потому с их помощью можно производить более точные измерения. Для питания таких приборов необходимо использовать встроенную аккумуляторную батарею.

Устройство инструмента

Как научиться пользоваться штангенциркулем? Для начала – ознакомиться с его устройством. Более всего востребуемый производством ручной штангенциркуль двухстороннего типа, с линейной измерительной системой состоит из следующих конструктивных элементов:

1. Измерительной штанги, где имеется шкала с делениями, точность которых соответствует классу инструмента.
2. Измерительной рамки, скользящей в направляющих штанги. Как пользоваться нониусом штангенциркуля? На нижней контрольной поверхности рамки нанесены деления нониуса, по которому определяется мантисса измеряемой величины: значение размера после запятой. Например, при замере длины в 13,9 мм при точности II класса, показание «13» будет снято с основной шкалы, а показание «0,9» — с нониуса. Для удобства использования рамка снабжена рифлёным выступом в своей нижней правой части.

Все контактные кромки штанги, направляющих, рамки и нониуса тщательно шлифуются в размер, с точностью, на порядок выше той, с которой действует штангенциркуль.

При особых требованиях к конструкции могут предусматриваться и другие элементы. Вспомогательные измерительные поверхности (а, следовательно, и узлы) необходимы, если выполняются разметочные операции, определение размеров уступов, ступенчатых частей конструкций и пр. Иногда в инструмент встраивается микрометрическая подача рамки.

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Штангенциркуль просто незаменим, когда требуется измерить малые расстояния, диаметр какой-то детали или глубину. Все дело в том, что этот инструмент позволяет получить результат с точностью до одной десятой миллиметра. Именно по данной причине его активно применяют в самых разных сферах – начиная от машиностроения и заканчивая домашними мастерскими. Вместе с тем следует отметить, что технический прогресс не обошел штангенциркуль стороной. Сегодня есть несколько типов таких устройств:

Все они работают по одинаковому принципу. Главное отличие здесь заключается в конструкции отсчетного устройства. Иными словами, придется по-разному считывать полученный результат. Ну а если говорить в целом, то конструкция этого измерительного прибора довольно простая. Это, в частности:

• штанга;
• рамка;
• губки для наружных и внутренних измерений;
• линейка для определения глубины;
• нониус;
• стопорный винт.

Следует отметить один момент. Делая замер, в первую очередь необходимо сверяться с основной шкалой штангенциркуля (нанесена на штанге). Чтобы получить более точный результат, следует воспользоваться нониусом. Здесь также имеется шкала – ее еще называют дополнительной. Такая конструкция и позволяет получить столь высокую точность.

Как пользоваться штангенциркулем – инструкция

Инструмент действительно очень простой. Однако многие не знают всех правил его применения. Давайте разберемся, как научиться работать со штангенциркулем. На самом деле освоить этот измерительный инструмент можно очень быстро. Итак, давайте рассмотрим, как пользоваться штангенциркулем. В первую очередь нужно проверить его техническое состояние, удостовериться в совпадении торцов линейки для измерения глубины и штанги. Также недопустимо использовать штангенциркуль, если у него перекосились губки. Шкала должна быть хорошо читаемой – иначе вы просто не увидите результат замера. Также следует помнить, что этот инструмент не терпит грубого обращения. Пользоваться им нужно достаточно аккуратно.

Если никаких проблем не выявлено, можно приступать непосредственно к замерам. Для этого в одну руку берем штангенциркуль, в другую – деталь. Впрочем, последнюю для удобства можно зажать в тиски. Этот момент не является принципиальным. Если нам нужно сделать наружные замеры, поступаем следующим образом. Раздвигаем соответствующие губки инструмента с некоторым запасом – это определяется на глаз. Далее вставляем деталь. Теперь нам нужно плотно сомкнуть губки и при необходимости зафиксировать их стопорным винтом. Рамку рекомендуется перемещать плавно. Удобнее всего делать это большим пальцем руки, в которой вы держите инструмент.

В итоге губки должны плотно сомкнуться с поверхностью измеряемой детали, причем именно в том месте, где нам необходимо узнать размер. Никаких зазоров здесь не допускается. Ведь из-за этого результат будет некорректным. Также следует обязательно удостовериться в отсутствии перекосов. Деталь должна быть зафиксирована ровно. После этого можно приступать к считыванию результата.

Для того чтобы измерить внутренние размеры, используются уже другие губки – более короткие. Отличить их, кстати, можно не только по этому признаку. Обратите внимание также и на выемки. Они должны быть направлены в противоположные стороны. Сам процесс замера при этом примерно такой же, как описано чуть выше. Только губки нужно вставлять уже внутрь измеряемой детали, предварительно сомкнув их. Здесь тоже рекомендуется сделать небольшой запас. Далее аккуратно раздвигаем губки, пока их наружные края не дойдут до крайних точек измеряемой детали. Затем фиксируем положение с помощью все того же стопорного винта. Вот и все – замер сделан. Теперь осталось лишь считать результат.

Еще проще измеряется глубина отверстия. В данном случае необходимо просто опустить в полость соответствующую линейку. Далее начинаем раздвигать губки для наружных измерений. Делать это нужно до тех пор, пока не почувствуете, что глубиномер уперся в поверхность. Фиксируем данное положение винтом и приступаем к считыванию результатов. Давайте рассмотрим, как правильно это делать.

Самое главное – держать инструмент прямо перед своими глазами. Если вы будете считывать результат, глядя на шкалу сбоку, то результат, скорее всего, будет некорректным. Следует отметить, что нет никакой разницы, какие измерения вы перед этим проводили. В любом случае считывание результатов проводится по одному и тому же алгоритму. В частности, чтобы узнать размер детали или глубину отверстия, нужно посмотреть на обе шкалы – основную и дополнительную. Здесь имеет значение то, как они расположены. Кстати, на поверхности шкалы нониуса есть специальный скос. Он нужен для более удобного сопоставления с основной.

В первую очередь мы смотрим на показания на шкале штанги – она проградуирована в миллиметрах. Следует особо подчеркнуть, что здесь необходимо округлять цифру. Например, нулевая точка нониуса остановилась между 25 и 26. Значит, за целое мы принимаем первое число. После этого можно приступать к определению десятых долей миллиметра. Здесь нужно найти на дополнительной шкале штрих, четко совпадающий с какой-то из отметок на основной. В данном случае точность становится особо важной. Ну а значение совпадающего штриха на дополнительной шкале – это как раз и будет размер в десятых долях миллиметра. Следует отметить, что иногда может быть несколько совпадений. В таком случае следует выбрать цифру, находящуюся ближе к нулевой точке нониуса. Например, если штрихи совпали на отметках 2 и 3, выбираем первую из этих цифр. Далее нам останется только лишь сделать простую математическую операцию – сложить полученные значения. Если взять указанные выше цифры, то итоговым результатом будет 25,2 миллиметра.

Как видим, здесь действительно все очень просто. Соответственно, даже человек, никогда не державший такой измерительный инструмент в руках, освоит его за несколько минут. Еще проще производить измерения с помощью электронного штангенциркуля. Ведь здесь результат сразу же высвечивается на дисплее. То есть никаких дополнительных действий не нужно. Достаточно лишь провести сам замер.

Штангенциркуль используется для определения наружных и внутренних диаметров, линейных размеров, глубин канавок и отверстий, а также расстояний между уступами. Некоторые модификации позволяют наносить разметку на поверхности заготовок. Инструмент применяется для измерения обрабатываемых деталей на механических и слесарных производственных участках, контроля выработки изнашиваемых поверхностей при проведении ремонта оборудования, благодаря простоте в освоении используется в домашних мастерских.

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

1. Штанги.
2. Рамки.
3. Измерительной шкалы.
4. Верхних губок.
5. Нижних губок.
6. Глубиномера.
7. Шкалы нониуса.
8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

• Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
• Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
• Функционалом. Существуют штангенциркули с глубиномером и без него.
• Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
• Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Порядок измерений

Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:

• развести губки путем передвижения рамки;
• сдвинуть до плотного прилегания к контрповерхостям;
• зафиксировать положение рамки стопорным винтом;
• вывести штангенциркуль для оценки полученных результатов.

Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.

Для измерения глубины отверстия:

• перемещением рамки выдвигают глубиномер;
• опускают его в отверстие до дна и прижимают к стенке;
• перемещают штангу до упора в торец;
• фиксируют стопорным винтом и выводят.

Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.

Считывание результатов

По нониусной шкале

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

• Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
• Установка губок на галтели, фаски и скругления.
• Перекосы при позиционировании.
• Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Учимся мерить штангенциркулем. | Блог сайта Lomrem.ru

Из нашей статьи вы узнаете как правильно мерить штангенциркулем. Мы приведём различные примеры, а картинки помогут быстрее освоить материал. Объяснять будем на доступном, понятном для вас языке.
Штангенциркуль состоит из двух частей. На первой, основной части штангенциркуля видна измерительная шкала, как на обычной линейке. На второй, подвижной части, находится малая шкала — десять делений.

Каждое деление на малой шкале 0.1 мм. Чтобы вам было понятнее мы решили использовать в своих примерах специальные мерительные плитки. Данные плитки имеют погрешность всего несколько микрон, поэтому указанный на них размер очень точный.
1. Применим плитку 8.5 мм.
Слабо прижимаем губками плитку. Смотрим, с каким делением верхней шкалы штангенциркуля совпало первое (оно же нулевое) деление нижней шкалы. Первое деление (оно же нулевое) нижней шкалы штангенциркуля остановилось между восемью и девятью миллиметрами. Следовательно, наш размер больше восьми, но меньше девяти миллиметров.

Далее смотрим, какое деление нижней шкалы лучше совпало с любым делением на верхней шкале. У нас лучше всего совпадает четвёртое и пятое деление с верхними делениями.

Так как каждое деление на нижней шкале штангенциркуля 0.1 мм, четвёртое совпавшее деление равно 0.4, пятое 0.5 мм. Теперь нам известно что наш размер либо 8.4, либо 8.5 мм. Если-бы размер плитки был неизвестен, мы приняли среднее значение: 8. 45 мм.
0.05 мм — допустимая погрешность такого штангенциркуля.
2. Пример с плиткой 1.3 мм.

В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится в положении больше одного, но меньше двух миллиметров. Целое число нам теперь известно — 1 мм.

Далее смотрим какое деление нижней шкалы штангенциркуля лучше совпало с любым делением на верхней шкале. У нас лучше совпадают второе (0.2) и третье (0.3) деление.

Возьмём среднее значение — 0.25. Получаем размер 1.25 мм. Результат близок к идеалу.
3. Пример с плиткой 40 миллиметров.
В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится ровно на сороковом делении верхней шкалы. Так-же оно лучше всего совпадает, поэтому наш размер ровно сорок миллиметров.

Так-же существуют более точные штангенциркули, у которых каждое деление на нижней шкале равно 0.05 мм.

Мерить им точно так-же, только внимательней смотрим какое деление лучше совпадает.
Отверстия, пазы измеряются точно так-же, только пользуемся раздвижными губками.
1. Определяем целое число.
2. Находим лучшее совпавшее деление верхней и нижней шкалы.
3. Получаем число.
Самым удобным, самым точным является электронный штангенциркуль.

Он показывает размер с точностью до сотых долей миллиметра.

Как правильно пользоваться штангенциркулем

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Содержание

Блок: 1/4 | Кол-во символов: 269
Источник: https://tehnouzel. ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html

Что такое штангенциркуль и для чего он нужен

Из-за своей простоты и лёгкости применения данный инструмент довольно распространен в быту. Им можно измерить диаметр сверла, узнать глубину выемки в стене для выбора самореза, измерить любую деталь при ремонте и изготовлении оборудования. Несмотря на достаточно простое устройство, точность штангенциркуля достаточно высока, а погрешности при правильной работе и уходе исключена.

При помощи данного механизма удаётся получить размеры любого предмета, причём, снятые как с его внешней, так и с внутренней сторон

Интересно, что прибор практически не менялся многие десятилетия , и его механические аналоги до сих пор пользуются популярностью. Кстати, если вы сомневаетесь в точности прибора, — зря! У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

Блок: 2/8 | Кол-во символов: 851
Источник: https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html

Измеряем штангенциркулем правильно

Для точных работ по металлу, при проектировании различного рода самодельных конструкций не обойтись без точных измерений. Самым удобным инструментом для определения линейных размеров с достаточной точностью является штангенциркуль. Они производятся на специализированных инструментальных заводах (по ГОСТ 166-89) при тщательном соблюдении технологии, а потому надёжны и непритязательны в обращении.

Измерение штангенциркулем

Блок: 2/5 | Кол-во символов: 458
Источник: http://StankiExpert.ru/tehnologicheskaya-osnastka/instrument/kak-polzovatsya-shtangencirkulem.html

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

1. Штанга.
2. Рамка.
3. Губки для наружных измерений.
4. Губки для внутренних измерений.
5. Линейка глубиномера.
6. Стопорный винт для фиксации рамки.
7. Шкала нониуса. Служит для отсчета долей миллиметров.
8. Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т.д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Блок: 3/4 | Кол-во символов: 1401
Источник: https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html

Как работать?

Для того чтобы правильно работать штангенциркулем, нужно понять, как считывать показания. Здесь все немного сложнее, чем у простой линейки. Дело в том, что у инструмента есть две шкалы. Первая (основная) – это миллиметровая. Она дает первоначальные данные по замеру. Вторая (она же нониусная) поможет вам измерить детали с высокой точностью. На ней можно распознать даже доли миллиметра.

Нониус – это 0,1 мм, поэтому правильный замер может дать очень точный результат. Но у каждых моделей штангенциркулей может быть разный шаг (одно деление). Как правило, длина шага указывается чуть левее на самой шкале.

Также шкала нониуса может быть разной и по длине. У некоторых моделей она достигает 2 см (20 мм) от основной измерительной шкалы, у других же она может составлять около 4 см. Чем больше длина, тем точнее вторичная шкала будет выдавать показания. В основном современные штангенциркули измеряют с точностью до 5 сотых миллиметра (0,05 мм), более старые приборы имеют точность лишь до одной десятой миллиметра (0,1 мм), что в два раза меньше.

У штангенциркуля есть две пары губок: верхняя и нижняя. На некоторых есть только одна, но это уже узкоспециализированные виды приборов. Верхней парой губок измеряют внешнюю ширину и высоту. Нижней же делают замеры диаметра и внутренней ширины детали. Внутренние канавки должны плотно прижиматься внутри элемента, чтобы не было люфта и измерение диаметра было очень точным.

Эти губки могут раздвигаться на довольно большое расстояние, поэтому с их помощью можно измерить диаметр, длину, ширину и высоту трубы, большого подшипника, крупных деталей и остальных видов запчастей. Но основным плюсом штангенциркуля является то, что он может определять параметры и очень маленьких или тонких предметов. Например, им можно замерить сечение кабеля, определить ширину провода, гвоздя, гайки, шаг резьбы болта и много другое.

Всегда во время большого количества токарной или слесарной работы пользуются именно штангенциркулем из-за его удобства и универсальности. Но этот прибор можно применяться и на стройке.

Также, помимо пары губок, у некоторых моделей есть и глубинометр. С его помощью можно с легкостью измерить глубину, причем даже у малых деталей. Это приспособление выдвигается вместе с измерительной и нониусной шкалой.

Линия глубинометра очень тонкая и спокойно помещается в задней части штангенциркуля. Для того чтобы мерить глубину, просто опустите это устройство до упора в деталь (при этом положите её так, чтобы сама деталь имела опору) и сверху закрепите с помощью зажимного винта. После этого посредством измерительной шкалы вы сможете рассчитать глубину таким же способом, каким измеряют длину, высоту и другие величины.

Если вы не знаете, каким сверлом воспользовались для того, чтобы сделать конкретное отверстие, то просто измерьте диаметр.

Вообще, штангенциркуль может ответить на многие вопросы, и после некоторой работы с измеряемой деталью вы сможете изучить её полностью. В комплекте со штангенциркулем может идти инструкция, поэтому вы можете ознакомиться с ней перед первой работой.

В случае когда штангенциркуль подвергся коррозии, обработайте его специальным средством от ржавчины. Только смотрите, чтобы это средство не разъедало металл, ведь это может привести к тому, что деления и шаги на измерительной и нониусной шкалах не будет видно.

Существуют и электронные виды штангенциркулей, но с ними необходимо обращаться более аккуратно. В первую очередь не допускайте попадания воды или других жидкостей на устройство. В электронном табло может произойти короткое замыкание, и узнать точные данные вы не сможете.

Также не стоит измерять любые вещи, работающие от электричества. Это может сбить табло, и результаты после замера будут неверными. Перед началом работы проверьте устройство и нажмите кнопку ON, чтобы штангенциркуль включился. После того как вы сняли показания и вам нужно заново сделать замер, то нажмите кнопку установки нулевого положения. Принцип включения примерно такой же, как и у не программируемого калькулятора: после каждой операции значение нужно сбросить.

Также в электронном варианте штангенциркуля необходимо менять питание. Для этого откройте крышку защитного кожуха и замените батарейку. Также не забывайте про полярность. Если батарея исправна, но табло все равно не работает, то проверьте, правильно ли вставлен элемент питания.

Блок: 2/5 | Кол-во символов: 4354
Источник: https://samstroy.com/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%BB%D1%8C%D0%B7%D0%BE%D0%B2%D0%B0%D1%82%D1%8C%D1%81%D1%8F-%D1%88%D1%82%D0%B0%D0%BD%D0%B3%D0%B5%D0%BD%D1%86/

Конструкция штангенциркуля

Представленный на рис. 1 штангенциркуль типа ШЦ-1 состоит из:

1. Штанги.
2. Рамки.
3. Измерительной шкалы.
4. Верхних губок.
5. Нижних губок.
6. Глубиномера.
7. Шкалы нониуса.
8. Зажимного винта.

Выбор штангенциркуля для конкретной задачи определяется габаритами, конструктивными особенностями детали и требованиями к точности размеров. Инструменты различаются следующими параметрами:

• Диапазоном измерений. Длина шкалы на штанге составляет от 125 до 4000 мм.
• Точностью. Распространенные модификации имеют погрешность 0.1, 0.05, 0.02 и 0.01 мм.
• Функционалом. Существуют штангенциркули с глубиномером и без него.
• Количеством и формой мерительных поверхностей. Губки односторонних и двухсторонних инструментов бывают плоскими, заостренными или закругленными.
• Конструкцией отсчетного устройства. Оно бывает нониусным, механическим часового типа или электронным.

Штангенциркули изготавливаются из износостойких инструментальных сталей, а их мерительные поверхности могут быть усилены твердосплавными напайками. Для разметки деталей на незаостренные губки устанавливают резцы (рис. 2), комплектующиеся державками и зажимными винтами.

Блок: 2/6 | Кол-во символов: 1133
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem

Как измерять штангенциркулем

Перед тем, как мерить штангенциркулем, требуется ознакомиться с основными правилами.

• Измерение наружных поверхностей. Для того, чтобы получить данные о внешних размерах изделия, его требуется зафиксировать в нижних губках инструмента. Для этого требуется развести его немного больше, чем сама измеряемая заготовка, а потом свести губки до упора. После этого можно снимать показания по основной и дополнительной шкале.
• Измерение внутренних поверхностей. Для данной операции инструмент следует переместить в нулевое положение, после чего поместить губки для внутреннего измерения в заготовку, параллельно измеряемой плоскости. Далее следует разводить их до упора, что поможет зафиксировать их в одном положении и избежать больших погрешностей. Это подходит также для определения диаметра.
• Измерение глубины. Здесь основной частью является глубиномер. Замер штангенгенциркулем осуществляется путем упора торца инструмента в один конец детали и погружением глубиномера в другой. Когда он упрется или дойдет до нужной точки, то можно снимать показания по основной и дополнительно шкале, так как нониус здесь по-прежнему остается актуальным.
• Как выполнять разметку. Разметка наносится прямыми рисками от базовых кромок инструмента, расположенных параллельно, или поверхности самой заготовки. Также делают засечки и могут проводить окружности.

фото:наружное и внутреннее измерение поверхности штангенциркулем

фото:измерение глубины штангенциркулем

Определение показаний штангенциркуля

Основной проблемой, чтобы понять как пользоваться штангенциркулем, является определение точного результата, а также использование дополнительных функций устройства. Наиболее просто и понятно дело обстоит с наружными размерами, но принцип снятия везде практически одинаков, поэтому, следует научиться обращаться двумя шкалами. На первой, она же является основной, показаны целые доли миллиметра. Вне зависимости от того, исползаете вы глубиномер, внешние или внутренние губки, передвигаются все три части, соответственно отмеренному расстоянию. Чтобы не сбить показания во время измерения, когда все доходит до контрольной предельной точки, происходит фиксация прибора.

фото:показания штангенциркуля

а)6,45 мм;б)1,65 мм

После этого его можно снять с заготовки и приблизить поближе к себе. Показания при этом остаются такими же, как и в момент измерения. На штанге деления сразу видны и количество целых миллиметров видно сразу, чтобы определить более детально, следует воспользоваться нониусом. На нем располагает десять делений, каждое из которых соответствует доли целого. Если первое деление совпадает со значением черты на основной шкале, то получается ровное значение. Если второе деление совпадает с какой-либо чертой, то к полученному целом значению следует прибавить 0,1. К третьему – 0,2, четвертому – 0,3 и так далее.

Существуют нониусы, которые показывают сотые доли миллиметров. Принцип измерения в них очень схож. Главное, чтобы фиксирующий элемент всегда был в рабочем состоянии, иначе невозможно будет получить точные данные, так как положение измерительного прибора будет постоянно сбиваться.

Как правильно хранить инструмент

Знаний как пользоваться штангенциркулем оказывается недостаточно, так как нужно знать правила хранения и ухода за инструментом. Лучше всего хранить инструмент в футляре, в котором он и поставляется. В любом случае, это должно быть темное сухое место, куда не попадает пыль, опилки и прочие предметы. С учетом того, что все модели делаются из металла, нежелательны контакты с влагой и скопление конденсата. Не следует допускать ударов и царапин, которые могут деформировать инструмент и снизить точность измерения. При каждом использовании требуется протирать поверхность сухой тряпкой. Аккуратное обращение позволяет пользоваться им на протяжении многих лет и даже десятилетий.

фото:хранение штангенциркуля в футляре

Блок: 3/3 | Кол-во символов: 3886
Источник: http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem

Правила эксплуатации штангенциркуля

Прежде чем приступать к замерам, нужно проверить инструмент. Для этого губки ШЦ сводят вместе и смотрят на просвет, нет ли между ними зазора. Нужно проверить и совпадение шкал на нуле. Прибор должен быть чистым, особенно подвижные части. Результат замера будет более точным, т. к. ржавчина и грязь сильно увеличивают погрешность измерения.

С помощью ШЦ можно определить размеры внешнего и внутреннего диаметра, толщину поверхности и глубину выемки или уступа. Во время проведения работ нужно знать, в каком положении должны находиться губки штангенциркуля при измерении и как правильно снять показания.

Как правильно измерять штангенциркулем наружные поверхности

Для снятия наружных размеров (толщины) нужно развести губки штангенциркуля, поместить между ними измеряемый предмет, затем сдвинуть губки и слегка сжать. Измерительные кромки должны располагаться параллельно поверхности заготовки. Деление на основной шкале штангенциркуля, совместившееся с нулевой риской дополнительной шкалы, будет обозначать целые миллиметры. Риска, которая на нониусе совпадет с риской на штанге, определяет десятые доли миллиметра.

Аналогичным образом измеряется внешний диаметр трубы, при этом губки должны касаться диаметрально противоположных точек на наружном диаметре изделия. Таким же образом измеряются и другие детали, имеющие круглое сечение: кабель, размер болта и пр.

Как измерить штангенциркулем внутренний диаметр детали

Для замера внутреннего диаметра требуется сдвинуть штанги губки в нулевое положение и ввести в отверстие параллельно измеряемой плоскости. Затем их нужно развести до упора, при этом стараясь добиться максимального значения показаний. Этим же способом штангенциркулем проверяют расстояние между параллельными плоскостями, только стараются получить минимальные показания шкалы. Диаметр отверстия от сверла небольшого диаметра замерить не удастся, все определяется толщиной губок.

Определение глубины

Воспользовавшись выдвижной линейкой глубиномера штангенциркуля можно замерить глубину отверстия или высоту уступа. Для этого выдвигают глубиномер и опускают его в отверстие до соприкосновения с дном. Он должен располагаться параллельно поверхностям объекта. Затем торец штанги прибора двигают обратно на измерительную планку до упора в верхний край измеряемой детали.

Замер резьбовых соединений

Штангенциркулем можно осуществлять замеры резьбовых соединений. Диаметры резьбы могут быть измерены по выступам. Болт зажимается между губок вертикально, затем снимаются показания.

Для того чтобы замерить штангелем шаг резьбы, нужно произвести замер внешнего диаметра и высоту стержня и подсчитать количество витков резьбы. Шаг резьбы получится в результате деления длины стержня на число витков. Используя функцию микроподачи (если она есть), можно замерить шаг измерительными губками штангенциркуля. Для этого они размещаются на одинаковых склонах.

Блок: 4/5 | Кол-во символов: 2886
Источник: https://InstrumentyvDom.ru/izmeritelnyj/kak-pravilno-izmeryat-shtangentsirkulem

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

1. Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
2. При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
3. Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Блок: 4/11 | Кол-во символов: 1436
Источник: https://moiinstrumentu.ru/merjaem-shtangencirkulem-vse-chto-nado-znat.html

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Блок: 5/6 | Кол-во символов: 663
Источник: https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem

Процесс измерений

Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.

Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.

Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.

После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.

Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.

Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.

Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.

Блок: 5/5 | Кол-во символов: 2197
Источник: http://StankiExpert.ru/tehnologicheskaya-osnastka/instrument/kak-polzovatsya-shtangencirkulem.html

Почему возникают ошибки при измерениях

Ошибки чаще всего возникают из-за неровного положения измеряемой детали относительно губок прибора. Очень часто неопытные мастера пытаются проводить измерения внутреннего диаметра внешними губами и наоборот. Эти проблемы решаются просто – навыками и опытом работы.

Важно! Перед началом измерений не забудьте откалибровать штангенциркуль. На электронном инструменте предусмотрена специальная кнопка – «zero», или ноль.

В механическом просто ослабьте винты и сведите прибор в исходное положение и снова закрепите

Некоторые ошибки могут возникнуть из-за физического износа прибора – искривления его рамки или потери винта. В этом случае произвести какие-либо точные измерения не представляется возможным.

Блок: 7/8 | Кол-во символов: 736
Источник: https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html

Правила эксплуатации штангенциркуля

Прежде чем приступать к замерам, нужно проверить инструмент. Для этого губки ШЦ сводят вместе и смотрят на просвет, нет ли между ними зазора. Нужно проверить и совпадение шкал на нуле. Прибор должен быть чистым, особенно подвижные части. Результат замера будет более точным, т. к. ржавчина и грязь сильно увеличивают погрешность измерения.

С помощью ШЦ можно определить размеры внешнего и внутреннего диаметра, толщину поверхности и глубину выемки или уступа. Во время проведения работ нужно знать, в каком положении должны находиться губки штангенциркуля при измерении и как правильно снять показания.

Как правильно измерять штангенциркулем наружные поверхности

Для снятия наружных размеров (толщины) нужно развести губки штангенциркуля, поместить между ними измеряемый предмет, затем сдвинуть губки и слегка сжать. Измерительные кромки должны располагаться параллельно поверхности заготовки. Деление на основной шкале штангенциркуля, совместившееся с нулевой риской дополнительной шкалы, будет обозначать целые миллиметры. Риска, которая на нониусе совпадет с риской на штанге, определяет десятые доли миллиметра.

Аналогичным образом измеряется внешний диаметр трубы, при этом губки должны касаться диаметрально противоположных точек на наружном диаметре изделия. Таким же образом измеряются и другие детали, имеющие круглое сечение: кабель, размер болта и пр.

Как измерить штангенциркулем внутренний диаметр детали

Для замера внутреннего диаметра требуется сдвинуть штанги губки в нулевое положение и ввести в отверстие параллельно измеряемой плоскости. Затем их нужно развести до упора, при этом стараясь добиться максимального значения показаний. Этим же способом штангенциркулем проверяют расстояние между параллельными плоскостями, только стараются получить минимальные показания шкалы. Диаметр отверстия от сверла небольшого диаметра замерить не удастся, все определяется толщиной губок.

Определение глубины

Воспользовавшись выдвижной линейкой глубиномера штангенциркуля можно замерить глубину отверстия или высоту уступа. Для этого выдвигают глубиномер и опускают его в отверстие до соприкосновения с дном. Он должен располагаться параллельно поверхностям объекта. Затем торец штанги прибора двигают обратно на измерительную планку до упора в верхний край измеряемой детали.

Замер резьбовых соединений

Штангенциркулем можно осуществлять замеры резьбовых соединений. Диаметры резьбы могут быть измерены по выступам. Болт зажимается между губок вертикально, затем снимаются показания.

Для того чтобы замерить штангелем шаг резьбы, нужно произвести замер внешнего диаметра и высоту стержня и подсчитать количество витков резьбы. Шаг резьбы получится в результате деления длины стержня на число витков. Используя функцию микроподачи (если она есть), можно замерить шаг измерительными губками штангенциркуля. Для этого они размещаются на одинаковых склонах.

Блок: 4/5 | Кол-во символов: 2886
Источник: https://InstrumentyvDom.ru/izmeritelnyj/kak-pravilno-izmeryat-shtangentsirkulem

Как измерить внутренний диаметр штангенциркулем с циферблатом

Принцип измерения внутреннего диаметра заготовок, например гайки, шайбы, кольца и прочих подобных деталей, заключается в том, что используются другие губки на инструменте, которые расположены в верхней части. При их разведении упоры располагаются не внутри, как при измерении внешних размеров, а снаружи. Принцип измерения следующий:

1. В одну руку нужно взять деталь, а во вторую штангенциркуль
2. Поместить губки внутри отверстия измеряемой детали. Причем делать это необходимо так, чтобы они расположились в центре заготовки
3. Развести их до упора к стенкам заготовки, и зафиксировать результат при помощи стопорного винта
4. Далее производятся исчисления. Для нониусного устройства принцип выявления показаний аналогичен, как при измерениях толщины детали. Если используется стрелочный (циферблатный) штангенциркуль, тогда показания определяются следующим способом: целое значение выявляется по основной шкале, как и в случае с нониусным прибором, а десятые и даже сотые доли миллиметров показывает стрелка на циферблате. Здесь ничего подсчитывать не нужно, а получение не только десятых, но и сотых долей мм, делает инструмент более точным

Если размер отверстия маленький, и губки не удается поместить в нем, тогда необходимо использовать линейку или же маленький штангенциркуль.

Это интересно! Стрелочные штангенциркули не получили широкой популярности, так как они имеют достаточно чувствительный механизм, который часто выходит из строя при малейших механических воздействиях. Учитывая их высокую стоимость, то проще купить нониусный прибор.

Блок: 7/11 | Кол-во символов: 1593
Источник: https://moiinstrumentu.ru/merjaem-shtangencirkulem-vse-chto-nado-znat.html

Как хранить инструмент

Лучше всего хранить штангенциркуль в специальном кейсе для инструмента. Обычно он защищен специальными прокладками. В этом случае, даже если вы уроните чемоданчик, инструмент не пострадает.

После каждого измерения прибор следует обязательно убирать в коробку

Для профилактического очищения прибор вынимают из кейса, ослабляют зажимы, насколько это возможно, раздвигая лапки, протирая все измерительные и подвижные элементы.

Если у вас остались вопросы по работе с прибором, то следующее видео поможет ответить на них.

Предыдущая

Бытовая техника? Тепловизор для обследования зданий и сооружений: ловим тепло правильно

Следующая

Бытовая техника⚙ Замена подшипника в стиральной машине: как сэкономить на вызове мастера

Блок: 8/8 | Кол-во символов: 731
Источник: https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

1. Выдвинуть планку путем перемещения подвижной рамки
2. Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
3. Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
4. Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Блок: 8/11 | Кол-во символов: 1211
Источник: https://moiinstrumentu.ru/merjaem-shtangencirkulem-vse-chto-nado-znat.html

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность.  Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

Блок: 10/11 | Кол-во символов: 1406
Источник: https://moiinstrumentu.ru/merjaem-shtangencirkulem-vse-chto-nado-znat.html

Как увеличить срок службы

Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.

Обычно «штангели» продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

Блок: 11/11 | Кол-во символов: 1208
Источник: https://moiinstrumentu.ru/merjaem-shtangencirkulem-vse-chto-nado-znat.html

Кол-во блоков: 25 | Общее кол-во символов: 34736
Количество использованных доноров: 8
Информация по каждому донору:

1. http://www.metalstanki.com.ua/izmeritelnyj-instrument/kak-pravilno-polzovatsja-shtangencirkulem: использовано 2 блоков из 3, кол-во символов 4689 (13%)
2. https://instrumentiks.ru/sovety/kak-polzovatsya-shtangentsirkulem: использовано 2 блоков из 6, кол-во символов 1796 (5%)
3. https://InstrumentyvDom.ru/izmeritelnyj/kak-pravilno-izmeryat-shtangentsirkulem: использовано 3 блоков из 5, кол-во символов 6267 (18%)
4. https://homius.ru/kak-pravilno-polzovatsya-shtangentsirkulem-video.html: использовано 4 блоков из 8, кол-во символов 3631 (10%)
5. https://moiinstrumentu.ru/merjaem-shtangencirkulem-vse-chto-nado-znat.html: использовано 6 блоков из 11, кол-во символов 9066 (26%)
6. https://samstroy.com/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%BB%D1%8C%D0%B7%D0%BE%D0%B2%D0%B0%D1%82%D1%8C%D1%81%D1%8F-%D1%88%D1%82%D0%B0%D0%BD%D0%B3%D0%B5%D0%BD%D1%86/: использовано 2 блоков из 5, кол-во символов 4962 (14%)
7. https://tehnouzel.ru/izmeritelnyy-instrument/kak-polzovatsya-shtangencirkulem.html: использовано 2 блоков из 4, кол-во символов 1670 (5%)
8. http://StankiExpert.ru/tehnologicheskaya-osnastka/instrument/kak-polzovatsya-shtangencirkulem.html: использовано 2 блоков из 5, кол-во символов 2655 (8%)

Как читать штангенциркуль | Мини-физика

Краткое руководство по чтению штангенциркуля. Штангенциркуль выдает показания измерений в сантиметрах (см) с точностью до 2 десятичных знаков (например, 1,23 см).

Примечание: Метод измерения-считывания, описанный в этом посте, будет аналогичен штангенциркулям, которые выводят показания в дюймов .

Методика считывания показаний штангенциркуля нониусом

Чтобы правильно считать показания штангенциркуля, вам необходимо запомнить две вещи, прежде чем мы начнем.Например, если штангенциркуль выдает результат измерения 2,13 см , это означает, что:

• Основная шкала вносит основное число (а) и один десятичный разряд в отсчет (например, 2,1 см, где 2 — это основное число, а 0,1 — одно десятичное число)
• Нониусная шкала вносит вклад в второй десятичный знак в отсчете (например, 0,03 см)

Давайте рассмотрим изображение показаний штангенциркуля выше.Мы просто воспользуемся двухэтапным методом, чтобы получить отсюда результат измерения:

• Чтобы получить показания на основной шкале : Посмотрите на изображение выше, 2,1 см находятся непосредственно слева от нуля на нониусной шкале . Следовательно, основное показание шкалы составляет 2,1 см.
• Чтобы получить показание нониусной шкалы : Посмотрите на изображение выше и внимательно посмотрите на совмещение линий шкалы основной шкалы и шкалы нониуса. На изображении выше выровненная линия соответствует цифре 3.Следовательно, значение шкалы нониуса составляет 0,03 см.

Чтобы получить окончательное значение измерения , мы сложим показания основной шкалы и показания нониусной шкалы. Это даст 2,1 см + 0,03 см = 2,13 см.

В двух словах

Используйте следующую формулу:

$$ \ text {Полученное показание} = \ text {Показание основной шкалы} \, + \, \ text {Показание шкалы Вернье} $$

Давайте рассмотрим еще один пример, чтобы убедиться, что вы понимаете вышеуказанные шаги:

Основная шкала показания: 10.0 см (сразу слева от нуля)

Нониусная шкала показание: 0,02 см (совмещение линий шкалы)

Показание измерения : 10,02 см

В двух словах

Используйте следующую формулу:

$ \ text {Правильное чтение} = \ text {Полученное чтение} \, — \, \ text {Нулевая ошибка} $

, где $ \ text {zero error} $ может быть отрицательным («0» нониусной шкалы слева «0» основной шкалы) или положительным («0» нониусной шкалы справа от «0» основной шкалы)

Пояснение

Теперь попробуем с нулевой ошибкой.Если вы не знакомы с тем, как обрабатывать нулевую ошибку для штангенциркуля, я предлагаю вам прочитать об измерении длины.

Показание вверху — это полученное измерение, а показание внизу — ошибка нуля. Найдите фактическое измерение. (Значение: избавиться от нулевой ошибки измерения или учесть нулевую ошибку)

Измерение с ошибкой нуля: 3,34 см

Ошибка нуля: — 0,04 см (отрицательно, потому что шкала нониуса слева)

Измерение без нулевой ошибки: 3 доллара.34 \, — (\, — 0,04) = 3,38 $ см

Если вы не понимаете, как вычитать отрицательную ошибку нуля из измерения, продолжайте читать. Так как ошибка нуля составляет -0,04 см, это означает, что все измерения, сделанные штангенциркулем, будут МЕНЬШЕ на 0,04 см. Следовательно, вам нужно будет ДОБАВИТЬ 0,04 см к ВСЕ измерения , чтобы получить значение ИСТИНА . Вычитание выполняется в приведенном выше случае, чтобы иметь элегантный способ получения результирующего сложения: $ 3.34 + 0,04 = 3,38 $ и сделать СОВМЕСТИМЫМ с с положительной нулевой ошибкой. Это означает, что после того, как вы определили природу нулевой ошибки (положительную или отрицательную), вы можете просто вычесть нулевую ошибку и быть уверенным, что ваш окончательный ответ верен.

Считайте нулевую ошибку +0,04 см. По моему методу, $ 3,34 \, — (+ 0,04) = 3,30 $ см.

Нормальный метод: Поскольку ошибка нуля составляет +0,04 см, это означает, что все измерения, сделанные штангенциркулем, будут больше на 0.04 см. Следовательно, вам нужно будет ВЫЧИТАТЬ 0,04 см из ВСЕХ измерений , чтобы получить истинное измерение. Окончательный расчет будет 3,34 $, — 0,04 = 3,30 $ см, что совпадает с моим методом.

Примечание: Надеюсь, я вас не запутал. Оставьте комментарий ниже, если у вас возникнут трудности.

---

Дополнительная практика штангенциркуля:

---

Вопросы для самопроверки штангенциркуля

Где на штангенциркуле вы бы прочитали, чтобы получить показания основной шкалы?

Показать / скрыть ответ

Основное показание шкалы получается из показания на основной шкале, которое находится слева от нуля на нониусной шкале.

---

Где на штангенциркуле вы бы прочитали, чтобы получить показания нониусной шкалы?

Показать / скрыть ответ

Показание нониусной шкалы получается из показаний на основной шкале, которая имеет совмещения линий шкалы основной шкалы и шкалы нониуса.

---

Какое наименьшее возможное показание (в см) штангенциркуля?

Показать / скрыть ответ

Наименьшее возможное показание штангенциркуля — 0.01 см.

Если вы все еще не понимаете концепцию, существует очень полезная симуляция штангенциркуля : Vernier Caliper Simulation (Источник)

Штангенциркуль

Штангенциркуль

Штангенциркуль

---

Инструкция по эксплуатации

• Штангенциркуль с нониусом — чрезвычайно точный измерительный инструмент; то погрешность считывания составляет 1/20 мм = 0,05 мм.
• Слегка закройте губки на измеряемом объекте.
• Если вы измеряете что-то с круглым поперечным сечением, убедитесь, что ось объекта перпендикулярна штангенциркулю.Это необходимо чтобы убедиться, что вы измеряете полный диаметр, а не только хорду.
• Не обращайте внимания на верхнюю шкалу, которая откалибрована в дюймах.
• Используйте нижнюю шкалу в метрических единицах.
• Обратите внимание, что есть фиксированная шкала и скользящая шкала.
• Цифры на фиксированной шкале, выделенные жирным шрифтом, — сантиметры.
• Отметки на фиксированной шкале между числами, выделенными жирным шрифтом, миллиметры.
• На скользящей шкале десять делений.Крайняя левая отметка скользящая шкала позволит вам определить по фиксированной шкале количество целые миллиметры, что челюсти открыты.

• В приведенном выше примере крайняя левая отметка на скользящей шкале между 21 мм и 22 мм, поэтому число целых миллиметров равно 21.
• Далее находим десятые доли миллиметра. Обратите внимание, что десять отметок на скользящей шкале имеют ту же ширину, что и девять делений на фиксированном шкала. Это означает, что не более одной отметки на скользящей шкале совместится с галочкой на фиксированной шкале; другие будут скучать.
• Число выровненных отметок на скользящей шкале указывает количество десятых долей миллиметра. В приведенном выше примере 3-я отметка на скользящей шкале совпадает с шкалой над ней, поэтому Показание штангенциркуля составляет (21,30 ± 0,05) мм.
• Если две соседние отметки на скользящей шкале выглядят одинаково выровненными с их аналогами на фиксированной шкале, то показание будет наполовину между двумя отметками. В приведенном выше примере, если 3-й и 4-й тик отметки на скользящей шкале выглядели одинаково выровненными, тогда показания будет (21.35 ± 0,05) мм.
• В тех редких случаях, когда чтение оказывается просто «приятным» числом например, 2 см, не забудьте указать нулевые десятичные знаки, показывающие точность измерения и погрешность считывания. Так что не 2 см, а скорее (2.000 ± 0.005) см или (20.00 ± 0.05) мм.

---

---

Посетите другие веб-страницы:

Отрицание СПИДа — это лженаука

Есть люди, которые либо отрицают существование ВИЧ, либо отрицают, что ВИЧ вызывает СПИД.Эти люди ошибаются и очень опасны.

(Un) Интеллектуальный дизайн

Эволюция — это факт. Интеллектуальный дизайн — непроверенная конструкция за пределами область науки и прямо в категории религии. Это креационизм версии 2.0 и был отклонен как учеными, так и федеральными судами.

Как пользоваться штангенциркулем и цифровым штангенциркулем

Штангенциркуль — это прецизионный инструмент, который можно использовать для измерения внутренних и внешних диапазонов / интервалов с исключительно высокой точностью.Результаты измерений интерпретируются оператором по шкале инструмента. Работать с нониусом и интерпретировать его показания довольно сложно по сравнению с использованием цифрового штангенциркуля, его усовершенствованной версии, которая поставляется с цифровым ЖК-дисплеем, на котором отображаются все показания. Что касается ручного типа инструмента, то здесь есть как британская, так и метрическая шкала.

Штангенциркули

Vernier управляются вручную и по-прежнему доступны для покупки и остаются популярными, поскольку дешевле по сравнению с цифровым вариантом.Вдобавок ко всему цифровому варианту требуется небольшая батарея, в то время как его ручному аналогу не требуется никакого источника питания. Тем не менее, цифровой штангенциркуль обеспечивает более широкий диапазон измерений.

В этой статье описаны типы, основы измерения и показания штангенциркуля Вернье и цифрового штангенциркуля.

Использование нониуса:

Чтобы использовать такое устройство, нам необходимо выполнить следующие шаги:

Чтобы измерить внешние размеры какого-либо предмета, предмет помещается в челюсти, которые затем перемещаются вместе, пока они не закрепят предмет. Первые значащие цифры читаются сразу слева от «нуля» нониусной шкалы. Оставшиеся цифры берутся из нониусной шкалы и ставятся после десятичной точки основного показания. Это оставшееся показание соответствует отметке, которая совмещена с любой основной отметкой (или делением) шкалы. Только одно деление нониусной шкалы совпадает с одним делением на основной шкале.

Использование цифрового штангенциркуля: Электронные цифровые штангенциркули в последние годы стали очень доступными.У них есть несколько дополнительных функций и возможностей по сравнению с штангенциркулем Vernier. Электронный штангенциркуль имеет несколько кнопок для считывания. Один из которых — включить инструмент; другой — обнулить; третий — для переключения между дюймами и миллиметрами, а в некоторых моделях и дробями. Точное положение каждой кнопки и способ их маркировки различаются в зависимости от производителя и модели. Некоторые дополнительные кнопки могут быть добавлены к вашему преимуществу, например, в моделях Fowler ™ Euro-Cal IV, а именно — переключатель абсолютных измерений на инкрементные.

Самый первый шаг

Перед тем, как снимать показания — а это означает, что прежде чем снимать КАЖДЫЕ показания — закройте измеритель и убедитесь, что показание равно 0,000. Если нет, сделайте это:

1. Откройте зажимы примерно на три четверти дюйма. Затем большим пальцем свободной руки протрите сопрягаемые поверхности челюстей.
2. Снова закройте суппорт. В случае, если показание электронного штангенциркуля не равно 0,000, нажмите кнопку нуля, чтобы он показывал 0.000. Если вы работаете и вам нужно обнулить штангенциркуль , все, что вам нужно сделать, это повернуть безель так, чтобы стрелка совпала с 0 .

Четыре основных показания (общие для нониусных и цифровых)

Штангенциркуль может снимать четыре типа показаний: внешнее, внутреннее, глубинное и ступенчатое. Любой штангенциркуль, будь то штангенциркуль или электронный штангенциркуль, может выполнять эти измерения. Единственное отличие состоит в том, что цифровой штангенциркуль сэкономит ваше время, отображая мгновенные результаты измерений на дисплее.Давайте посмотрим, как вы воспринимаете каждое из этих значений.

1. Внешний размер

Наружные измерения — это самое простое, что вы можете делать с штангенциркулем. Раздвиньте губки, поместите штангенциркуль на объект, который нужно измерить, и сдвиньте губки, пока они не коснутся заготовки. Прочтите измерение. Это просто, но если вы сделаете это неправильно, измерение будет неточным. Если штангенциркуль не прямой (то есть перпендикулярно заготовке), измерение не будет точным.Точно так же, если есть грязь на губках или заготовке, измерение не будет точным.

2. Внутреннее измерение

Меньшие губки в верхней части штангенциркуля используются для внутренних измерений. Сдвиньте штангенциркуль, поместите губки для внутреннего измерения в пространство, которое необходимо измерить, и раздвиньте губки до упора. Прочтите измерение. Немного сложнее правильно выстроить все в ряд, когда вы проводите внутренние измерения.Убедитесь, что штангенциркуль не взведен, иначе вы не получите точного измерения.

3. Измерение глубины

Когда вы открываете штангенциркуль, лезвие глубины выступает из дальнего конца. Используйте это лезвие для измерения глубины. Прижмите обработанный конец штангенциркуля к вершине отверстия, которое вы хотите измерить. Открывайте суппорт до тех пор, пока лезвие глубины не коснется дна отверстия.Прочтите измерение. Может быть сложно удерживать штангенциркуль прямо над отверстием, особенно если только одна сторона штангенциркуля опирается на заготовку.

4. Шаг измерения

Шаг измерения — это скрытое использование штангенциркуля. Многие инструкции пропускают это важное использование. Но как только вы об этом узнаете, вы найдете множество применений для измерения шага. Слегка откройте суппорт.Установите скользящую губку на верхнюю ступеньку заготовки, затем откройте штангенциркуль, пока неподвижная губка не коснется нижней ступеньки. Прочтите измерение.

Составные измерения (только цифровые измерители)

Поскольку вы можете обнулить электронный цифровой измеритель в любой момент, вы можете использовать его для выполнения некоторых арифметических операций, необходимых для составных измерений.

Межосевое расстояние

Используйте эту процедуру для измерения межосевого расстояния между двумя отверстиями одинакового диаметра.

1. Используйте внутренние губки для измерения диаметра одного из отверстий. Перед тем, как вынуть штангенциркуль из отверстия, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на диаметр отверстия.
2. Продолжая использовать внутренние губки, измерьте расстояние между дальними поверхностями двух отверстий. Показание штангенциркуля — это расстояние между центрами двух отверстий.

Обязательно используйте одни и те же (внутренние) губки для обоих измерений. И помните, что это работает, только если отверстия одинакового размера.

Сравнение отверстия с валом

Нужно сделать вал или штифт, чтобы он соответствовал существующему отверстию? Или вы расточите цилиндр под поршень? Вы можете использовать свой электронный штангенциркуль, чтобы напрямую определить разницу в размерах.

1. Используйте внутренние губки для измерения диаметра отверстия. Перед тем, как вынуть штангенциркуль из отверстия, нажмите кнопку, чтобы обнулить штангенциркуль, пока он настроен на диаметр отверстия.
2. Для измерения вала используйте внешние губки.Положительное значение (без знака минус) показывает, что вал больше отверстия. Отрицательное значение (знак минус появляется слева от цифр) показывает, что вал меньше отверстия и подходит.

Штангенциркуль показывает, сколько материала нужно удалить с вала или отверстия, чтобы они подошли.

Остаточная толщина

Когда вам нужно проделать отверстие в заготовке, которое не проходит, вы можете узнать, сколько материала осталось между дном отверстия и другой стороной заготовки.Ваш электронный штангенциркуль может отображать вам это расстояние.

Используйте внешние губки для измерения общей толщины заготовки. Прежде чем снимать штангенциркуль с заготовки, нажмите кнопку, чтобы обнулить штангенциркуль, пока он установлен на толщину заготовки.

Теперь используйте лезвие для измерения глубины отверстия. Показание штангенциркуля (показанное отрицательным числом) — это оставшаяся толщина между дном отверстия и другой стороной заготовки.

Как читать нониус (штангенциркуль): 5 шагов

Итак, давайте снимем измерения с штангенциркуля.

Во-первых, небольшое освежение знаний по математике. За целыми числами (1, 2, 3 и т. Д.) Следует десятичная точка и бесконечное количество нулей (2 000 000). Мы собираемся работать с тремя знаками справа от десятичной точки. Первое число справа от десятичной точки — десятая часть дюйма (1/10), второе число означает сотую долю дюйма (1/100), а третье число означает тысячную долю дюйма (1 / 1000). Человеческий волос составляет около 3 тысяч дюймов (0,003) плюс-минус тысячу.Это число (0,456) читается как четыреста пятьдесят шесть тысяч.

Если вы заметили, «ручка» штангенциркуля имеет шкалу, которая в данном случае начинается с нуля слева и достигает 6 дюймов справа. Другие суппорты могут быть намного длиннее. Большое число в центре шкалы — это число в дюймах. В этом случае мы смотрим в основном на область ПОСЛЕ первой метки дюйма слева, а затем мы видим число 2 справа, которое указывает на второй полный дюйм.Обратите внимание, что каждый дюйм разделен на 10 равных частей с номерами от 1 до 9. Таким образом, каждая из этих длин составляет 1/10 дюйма (0,100). И затем каждое пространство между каждыми 1/10 дюйма состоит из 3 линий, которые разбивают каждую 1/10 дюйма на 4 равные части. Следовательно, каждый из этих маленьких кусочков имеет длину двадцать пять тысяч дюймов (0,025). Внизу изображения также есть шкала. Он начинается с нуля, есть 5, 10 и 15. Он увеличивается до 25, но на изображении этого не видно.ЭТО — нониусная часть суппорта. Обратите внимание, что линия 0 (ноль) находится справа от второй строки после числа 3. Поскольку мы знаем, что слева от изображения есть большое число 1, которое мы не можем видеть (что означает 1 целое дюйм), давайте запишем это (1.) и поставим десятичную точку. Цифра 3 находится слева от нуля на нониусе, поэтому мы добавим ее к нашему числу (1.3). Нулевая линия находится справа, от второй строки после 3. Значит, там не менее пятидесяти тысяч (0.050), но это еще не все. Обратите внимание на то, что нулевая линия находится чуть правее этой второй строки после 3. Теперь посмотрите на большую 2 и обратите внимание, что нониусная линия 13 находится СЛЕВА. Итак, уловка состоит в том, чтобы найти, какие линии на нониусе точно совпадают со шкалой в центре. В данном случае это похоже на 6 … но давайте познакомимся поближе.

5.5: Как читать нониус (штангенциркуль)

Шаг 2: Чтение курса # 1

Итак, давайте снимем показания штангенциркуля.

Во-первых, небольшое освежение знаний по математике. За целыми числами (1, 2, 3 и т. Д.) Следует десятичная точка и бесконечное количество нулей (2 000 000). Мы собираемся работать с тремя знаками справа от десятичной точки. Первое число справа от десятичной точки — десятая часть дюйма (1/10), второе число означает сотую долю дюйма (1/100), а третье число означает тысячную долю дюйма (1 / 1000). Человеческий волос составляет около 3 тысяч дюймов (0,003) плюс-минус тысячу.Это число (0,456) читается как четыреста пятьдесят шесть тысяч.

Если вы заметили, «ручка» штангенциркуля имеет шкалу, которая в данном случае начинается с нуля слева и достигает 6 дюймов справа. Другие суппорты могут быть намного длиннее. Большое число в центре шкалы — это число в дюймах. В этом случае мы смотрим в основном на область ПОСЛЕ первой метки дюйма слева, а затем мы видим число 2 справа, которое указывает на второй полный дюйм.Обратите внимание, что каждый дюйм разделен на 10 равных частей с номерами от 1 до 9. Таким образом, каждая из этих длин составляет 1/10 дюйма (0,100). И затем каждое пространство между каждыми 1/10 дюйма состоит из 3 линий, которые разбивают каждую 1/10 дюйма на 4 равные части. Следовательно, каждый из этих маленьких кусочков имеет длину двадцать пять тысяч дюймов (0,025). Внизу изображения также есть шкала. Он начинается с нуля, есть 5, 10 и 15. Он увеличивается до 25, но на изображении этого не видно.ЭТО — нониусная часть суппорта. Обратите внимание, что линия 0 (ноль) находится справа от второй строки после числа 3. Поскольку мы знаем, что слева от изображения есть большое число 1, которое мы не можем видеть (что означает 1 целое дюйм), давайте запишем это (1.) и поставим десятичную точку. Цифра 3 находится слева от нуля на нониусе, поэтому мы добавим ее к нашему числу (1.3). Нулевая линия находится справа, от второй строки после 3. Значит, там не менее пятидесяти тысяч (0.050), но это еще не все. Обратите внимание на то, что нулевая линия находится чуть правее этой второй строки после 3. Теперь посмотрите на большую 2 и обратите внимание, что нониусная линия 13 находится СЛЕВА. Итак, уловка состоит в том, чтобы найти, какие линии на нониусе точно совпадают со шкалой в центре. В данном случае это похоже на 6 … но давайте познакомимся поближе.

Советы по правильному использованию штангенциркуля

Штангенциркуль с нониусом можно использовать для более точного измерения длины, чем метрические линейки.Как правило, наименьшее приращение штангенциркуля составляет (1/50) мм = 0,02 мм = 0,002 см. Следовательно, погрешность составляет (1/2) 0,002 см = 0,001 см. На нониусной шкале есть фиксированная метрическая шкала и скользящая нониусная шкала. Фиксированная шкала делится на сантиметры и миллиметры, а нониусная шкала делится таким образом, что 50 делений на ней покрывают тот же интервал, что и 49 делений на основной шкале. Таким образом, длина каждого деления нониуса шкалы составляет 49/50 длины нониуса. основное деление шкалы. Когда вы полностью закрываете челюсти и замечаете, что первая крайняя левая линия на нониусной шкале (называемая «нулевой?» Или «индексной» линией) совпадает с нулевой линией на основной шкале.Затем вы должны внимательно сравнить, и вы увидите, что первое деление нониуса на 0,02 мм меньше первого деления основной шкалы, второе деление нониуса находится на расстоянии 0,04 мм от второго деления основной шкалы. Если губки слегка приоткрыты, легко определить, на какую долю основного деления шкалы переместился нониусный индекс, указав, какое деление нониуса лучше всего совпадает с делением главной шкалы. Измерение выполняется штангенциркулем путем закрытия губок на измеряемом объекте и последующего считывания положения, в котором нулевая линия на нониусе попадает на основную шкалу.Измерение считается неполным до тех пор, пока не будет определена дополнительная доля основного деления шкалы. Это достигается путем определения того, какая линия на нониусной шкале (0,2,4,6,8) лучше всего совпадает с линией на основной шкале. Для примера возьмем измерение длины алюминиевого блока. Для нас очень важно отметить, что нулевая линия на нониусной шкале находится между отметкой 4,4 см и 4,5 см на основной шкале. Таким образом, первые значащие цифры равны 4,4 см. Остальные две цифры получаются, если отмечать, какая линия на нониусной шкале (0,2,4,6,8) лучше всего совпадает с линией на основной шкале.Вы можете видеть, что 46 линия выстроена ближе всего, следовательно, значение составляет 4,446 см. Или в стандартной форме 4,446 см ± 0,001 см.

Как пользоваться цифровыми штангенциркулями: 7 советов — Skill Builder

Все фотографии любезно предоставлены компанией Other Machine Co.

Для получения точных измерений важно знать, как правильно использовать штангенциркуль. Цифровые штангенциркули — ваш лучший друг, когда дело доходит до точных измерений небольших объектов. При цифровом производстве (фрезерные станки с ЧПУ, 3D-принтеры, фрезерные станки с ЧПУ и лазерные резаки) они совершенно необходимы для обеспечения того, чтобы размеры вашего материала в программном обеспечении соответствовали его фактическим размерам.

Большинство приличных штангенциркулей имеют точность в пределах +/- 0,001 ″ (0,02 мм), чего достаточно, чтобы убедиться, что вы не режете слишком глубоко при фрезеровании, и чтобы знать, что ваша конструкция впишется в кусок материала, который вы используете. .

Это руководство демонстрирует, как использовать цифровые штангенциркуль для выполнения различных измерений, и полезно для всех, кто хочет научиться правильно ими пользоваться.

Примечание редактора : Это руководство было первоначально опубликовано компанией Other Machine Co. для пользователей настольного фрезерного станка с ЧПУ Othermill.Поскольку штангенциркуль — такой полезный инструмент для всех мастеров, мы подумали, что поделимся с сообществом Make: .

Анатомия пары суппортов

Кнопка включения / нуля: Включает измерители и устанавливает текущее положение на ноль
Дисковое колесо: Открывает и закрывает губки
Внешние губки: Измеряет внешние размеры объекта
Внутренние губки: Измерения внутренние размеры объекта.Они нежные, так что будьте осторожны.
Глубиномер: Измеряет толщину объекта или глубину отверстия
Шагомер (не виден): Измеряет расстояние от края до другой точки на объекте. от движения
Кнопка дюйма / миллиметра: Переключение между дюймами и миллиметрами
Кнопка ABS: Временно устанавливает нулевое текущее положение
Отсек для батарей: Удерживает батарею
Ваше имя: Сообщает людям, что это ваши штангенциркули .Это важно в общих рабочих местах!

Зачем использовать штангенциркуль вместо линейки?

Одним словом, точность. Линейка и ваше глазное яблоко могут подойти для многих сценариев, но не тогда, когда нужно убедиться, что ваш станок фрезерует на глубине 0,003 дюйма, а не 0,006 дюйма или 0,001 дюйма.

Зачем использовать цифровые штангенциркули вместо штангенциркуля?

Цифровые измерители намного легче , и зачастую они не дороже и не менее точны, чем измерители шкалы.Если вы не приверженец старой школы или не любите только циферблаты, то вам подойдут цифровые штангенциркуль.

Обнулите штангенциркуль перед измерением

Очень важно обнулить штангенциркуль перед выполнением каких-либо измерений. Если вы пропустите этот шаг, ваши последующие измерения могут быть неточными. На приведенной выше анимации на дисплее отображается -0,0025 ″ при первом закрытии губок (неточно). Затем нажимают кнопку обнуления / включения, чтобы установить его на ноль. В следующий раз, когда он будет закрыт, он покажет 0.000 ″, так что он готов к измерениям. Некоторые модные штангенциркули, такие как эти, гарантируют, что нулевое положение всегда будет правильным, но все же важно убедиться в этом.

Измерение внешних размеров

Используйте внешние губки для измерения внешних размеров объекта. Убедитесь, что объект параллелен челюстям, иначе измерение не будет точным. В приведенных выше анимациях внешние губки используются для измерения ширины фрезерованного алюминия.Вторая анимация неверна, потому что измеряемый объект не параллелен челюстям.

Вы также можете использовать внешние губки для измерения толщины объекта. Для пользователей фрезерных станков с ЧПУ это самое важное измерение. Толщина материала должна быть точной, иначе ваш инструмент будет резать слишком глубоко или недостаточно глубоко. Убедитесь, что объект расположен перпендикулярно губкам, чтобы измерения были точными. В приведенных выше анимациях внешние губки используются для измерения толщины фрезерованной алюминиевой пластины.Вторая анимация неверна, потому что измеряемый объект не перпендикулярен челюстям.

Измерение внутренних размеров

Используйте внутренние губки для измерения внутренних размеров объекта. Убедитесь, что объект расположен перпендикулярно челюстям. В приведенных выше анимациях внутренние губки используются для измерения внутренних размеров отверстия, высеченного в куске алюминия. Вторая анимация неверна, потому что измеряемый объект не перпендикулярен челюстям.

Измерение глубины

Используйте глубиномер для измерения глубины от одной поверхности до другой. Убедитесь, что штангенциркуль перпендикулярно измеряемой поверхности. В приведенной выше анимации глубиномер используется для измерения расстояния от поверхности алюминиевой детали до стола под ней.
