Какие преимущества дают штангенциркули с удлиненными губками. Для каких измерений они предназначены. Какие виды штангенциркулей с длинными губками существуют. Как выбрать подходящий инструмент.
Особенности и преимущества штангенциркулей с длинными губками
Штангенциркули с удлиненными губками представляют собой специализированный измерительный инструмент, обладающий рядом важных преимуществ:
- Возможность измерения труднодоступных элементов и участков деталей
- Повышенная точность измерений за счет увеличенной площади соприкосновения
- Удобство работы с крупногабаритными деталями
- Возможность измерения глубоких пазов, канавок, отверстий
- Расширенный диапазон измерений по сравнению со стандартными моделями
Длина губок таких штангенциркулей может достигать 300 мм и более, что значительно расширяет их функциональность. При этом сохраняется высокая точность измерений, характерная для качественных штангенциркулей.
Области применения штангенциркулей с удлиненными губками
Данный тип измерительных инструментов находит широкое применение в различных отраслях промышленности и производства:
- Машиностроение — измерение габаритных деталей сложной формы
- Авиастроение — контроль размеров крупных элементов конструкции
- Судостроение — измерение параметров корпусных деталей
- Нефтегазовая отрасль — контроль размеров труб большого диаметра
- Строительство — измерение элементов металлоконструкций
Удлиненные губки позволяют проводить измерения в труднодоступных местах, где невозможно использовать стандартные штангенциркули. Это делает их незаменимым инструментом для многих производственных задач.
Виды штангенциркулей с длинными губками
Существует несколько основных разновидностей данных измерительных инструментов:
По типу отсчетного устройства:

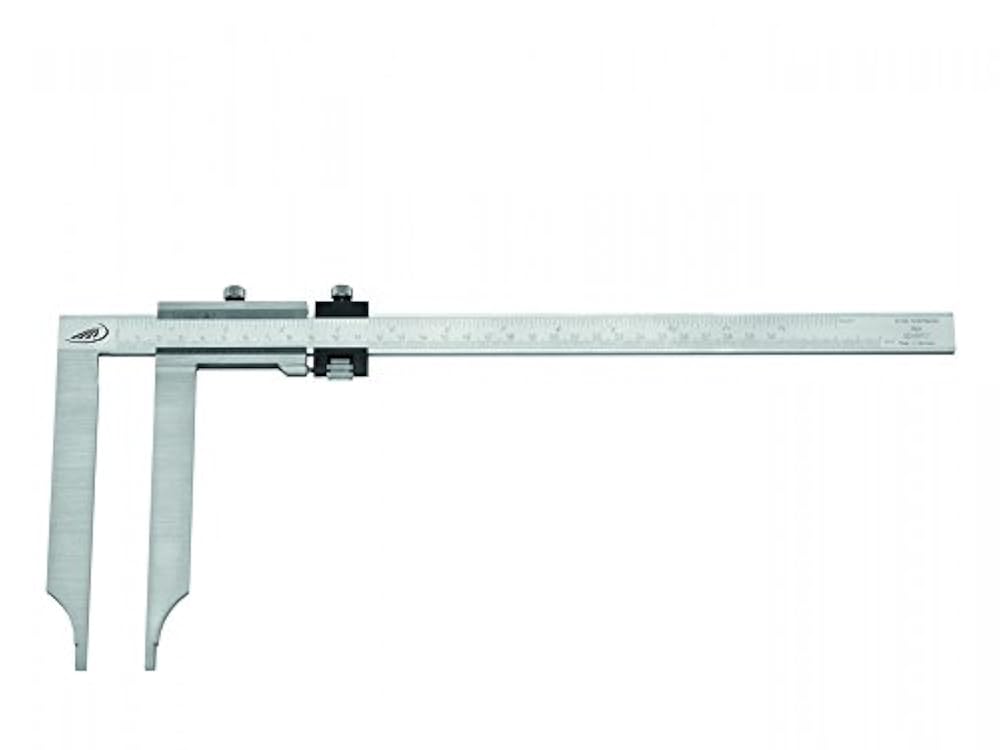

- Нониусные — классический вариант с механическим нониусом

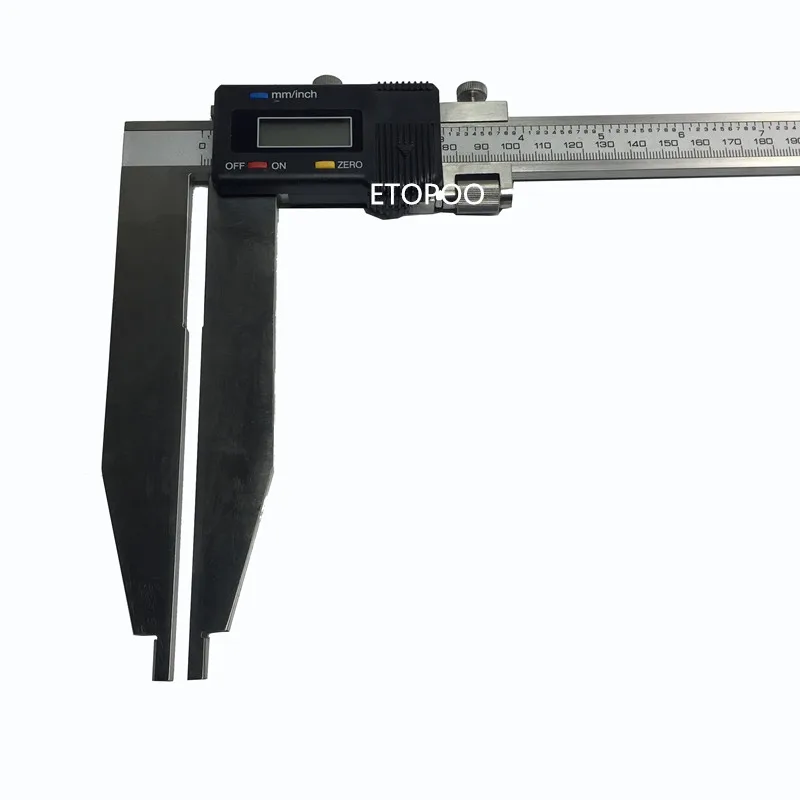

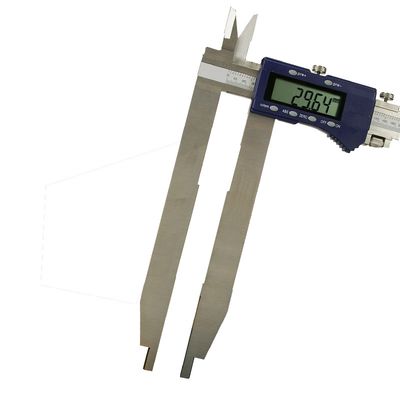

- Цифровые — оснащены электронным дисплеем для удобства считывания показаний
- Индикаторные — имеют круговую шкалу с индикатором часового типа
По диапазону измерений:
- 0-300 мм — наиболее распространенный вариант
- 0-500 мм — для измерения более крупных деталей
- 0-750 мм и 0-1000 мм — специализированные модели для особо габаритных изделий
По точности измерений:
- С ценой деления 0,05 мм — стандартная точность
- С ценой деления 0,02 мм — повышенная точность
- С ценой деления 0,01 мм — прецизионные модели
Выбор конкретной модели зависит от специфики измерительных задач и требований к точности измерений.
Как правильно выбрать штангенциркуль с длинными губками
При выборе штангенциркуля с удлиненными губками следует учитывать несколько ключевых факторов:
- Диапазон измерений — должен соответствовать размерам измеряемых деталей
- Требуемая точность — зависит от допусков на изготовление деталей
- Материал изготовления — предпочтительна нержавеющая сталь для долговечности
- Наличие дополнительных функций — например, цифровой дисплей или выход данных
- Эргономика — удобство использования при длительной работе
Важно также учитывать репутацию производителя и наличие сертификатов качества. Популярными брендами являются Mitutoyo, Mahr, Tesa.
Особенности эксплуатации штангенциркулей с длинными губками
При работе со штангенциркулями, имеющими удлиненные губки, следует соблюдать ряд правил:
- Аккуратно обращаться с инструментом во избежание деформации губок
- Регулярно проводить калибровку для сохранения точности измерений
- Хранить в специальном футляре для защиты от повреждений и пыли
- Использовать дополнительные опоры при измерении тяжелых деталей
- Очищать измерительные поверхности перед каждым использованием
Соблюдение этих рекомендаций позволит продлить срок службы инструмента и обеспечить стабильную точность измерений.
Инновации в конструкции штангенциркулей с длинными губками
Современные производители постоянно совершенствуют конструкцию штангенциркулей с удлиненными губками. Среди последних инноваций можно отметить:
- Использование композитных материалов для снижения веса инструмента
- Внедрение беспроводных технологий для передачи данных измерений
- Применение специальных покрытий для повышения износостойкости
- Разработка модульных конструкций с заменяемыми измерительными вставками
- Интеграция с системами автоматизированного контроля качества
Эти инновации позволяют повысить эффективность и удобство использования штангенциркулей с длинными губками в различных производственных условиях.
Сравнение штангенциркулей с длинными губками и альтернативных инструментов
Штангенциркули с удлиненными губками имеют ряд преимуществ перед альтернативными измерительными инструментами:
| Характеристика | Штангенциркуль с длинными губками | Микрометр | Нутромер |
|---|---|---|---|
| Диапазон измерений | Широкий (до 1000 мм) | Ограниченный (обычно до 100 мм) | Средний (до 300 мм) |
| Универсальность | Высокая | Средняя | Низкая |
| Точность | Средняя-высокая | Очень высокая | Высокая |
| Удобство использования | Высокое | Среднее | Среднее |
| Стоимость | Средняя | Высокая | Средняя-высокая |
Таким образом, штангенциркули с длинными губками обеспечивают оптимальное сочетание универсальности, точности и удобства использования для широкого спектра измерительных задач.
Штангенциркули Mitutoyo ШЦ нониусного типа с длинными измерительными губками серии 534
Штангенциркули в интернет-магазине
• Длинные губки для измерения труднодоступных элементов детали.
• С нониусом с верхней шкалой для обеспечения непосредственного считывания внутренних размеров без наращивания губок.
Метрические без микроподачи:
| № | Диапазон,мм | Внутреннее измерение от,мм |
Точность,мм | Градуировка,мм | L,мм | а,мм | b,мм | с,мм | d,мм | е,мм | f,мм | R,мм |
Масса,г | |
| 534-109* | 0-300 | 10 | ±0,07 | 0,05 | 445 | 110 | 90 | 12 | 20 | 7 | 3,8 | 5 | 400 | Под запрос |
| 534-110* | 0-500 | 20 | ±0,13 | 0,05 | 682 | 225 | 200 | 18,5 | 25 | 12 | 6 | 10 | 1 400 | Под запрос |
Метрические с микроподачей:
| № | Диапазон мм |
Внутреннее измерение от мм |
Точность мм |
Градуировка мм |
L, мм | а,мм | b,мм | с,мм | d,мм | е,мм | f,мм | R,мм | Масса,г | |
| 534-113 | 0-300 | 10 | ±0,04 | 0,02 | 445 | 110 | 90 | 12 | 20 | 7 | 3,8 | 5 | 460 | Под запрос |
| 534-114 | 0-500 | 20 | ±0,06 | 0,02 | 682 | 225 | 200 | 18,5 | 25 | 12 | 6 | 10 | 1 500 | Под запрос |
| 534-115 | 0-750 | 20 | ±0,08 | 0,02 | 995 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 2 900 | Под запрос |
| 534-116 | 0-1000 | 20 | ±0,10 | 0,02 | 1 230 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 3 500 | Под запрос |
Дюймовые с микроподачей:
| № | Диапазон | Внутреннее измерение от |
Точность | Градуировка | L,мм | а,мм | b,мм | с,мм | d,мм | е,мм | f,мм | R,мм | Масса,г | |
| 534-117* | 0-12″ | 0. 3″ |
±0.002″ | 0.001″ | 445 | 110 | 90 | 12 | 20 | 7 | 3,8 | 5 | 1 100 | Под запрос |
| 534-118* | 0-20″ | 0.8″ | ±0.003″ | 0.001″ | 682 | 225 | 200 | 18,5 | 25 | 12 | 6 | 10 | 3 500 | Под запрос |
| 534-119* | 0-30″ | 0.8″ | ±0.004″ | 0.001″ | 995 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 8 500 | Под запрос |
| 534-120* |
0-40″ | 0.8″ | ±0.004″ | 0.001″ | 1 230 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 10 000 | Под запрос |
Дюйм.
/Метр. с точной настройкой:
| № | Диапазон | Внуреннее измерение от |
Точность | Градуировка | L,мм | а,мм | b,мм | с,мм | d,мм | е,мм | f,мм | R,мм | Масса,г | |
| 534-101 | 0-300 мм/0-12″ | 10 мм/0.394″ | ±0,07 мм/0.0027″ | 0,05 мм-1/128″ | 445 | 110 | 90 | 12 | 20 | 7 | 3,8 | 5 | 400 | Под запрос |
| 534-105 | 0-300 мм/0-12″ | 10 мм/0.394″ | ±0,04 мм/0.0015й | 0,02 мм/0. 00 Г |
445 | 110 | 90 | 12 | 20 | 7 | 3,8 | 5 | 400 | Под запрос |
| 534-102 | 0-500 мм/0-20″ | 20 мм/0.787″ | ±0,13 мм/0.005″ | 0,05 мм-1/128″ | 682 | 225 | 200 | 18,5 | 25 | 12 | 6 | 10 | 1 500 | Под запрос |
| 534-106 | 0-500 мм/0-20- | 20 мм/0.787″ | ±0,06 мм/0.0025″ | 0,02 мм/0.00 Г | 682 | 225 | 200 | 18,5 | 25 | 12 | 6 | 10 | 1 500 | Под запрос |
| 534-103 | 0-750 мм/0-30- | 20 мм/0.787″ | ±0,16 мм/0.0064″ | 0,05 мм-1/128″ | 995 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 2 900 | Под запрос |
| 534-107 | 0-750 мм/0-30- | 20 мм/0. 787″ |
±0,08 мм/0.003″ | 0,02 мм/0.00 Г | 995 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 2 900 | Под запрос |
| 534-104 | 0-1 ООО мм/0-40″ | 20 мм/0.787″ | ±0,20 мм/0.008″ | 0,05 мм-1/128″ | 1 230 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 3 500 | Под запрос |
| 534-108 | 0-1000 мм/0-40″ | 20 мм/0.787″ | ±0,10 мм/0.004″ | 0,02 мм/0.00 Г | 1 230 | 232 | 200 | 18,5 | 32 | 12 | 8 | 10 | 3 500 | Под запрос |
Штангенциркуль с удлиненными губками в категории «Инструмент»
Штангенциркули с удлиненными губками Schut (Германия)
Под заказ
Доставка по Украине
5 768 грн
Купить
Штангенциркуль цифровой ШЦЦО 22-200-0.
01/100 для внутренних измерений с удлиненными губками
Под заказ
Доставка по Украине
8 806 грн
Купить
Штангенциркуль цифровой ШЦЦО 22-500-0.01/150 для внутренних измерений с удлиненными губками
Под заказ
Доставка по Украине
21 290 грн
Купить
Штангенциркуль цифровой ШЦЦО 20-300-0.01/100 для внутренних измерений с удлиненными губками
Под заказ
Доставка по Украине
9 436 грн
Купить
Штангенциркуль цифровой ШЦЦО 20-200-0.01/75 для внутренних измерений с удлиненными губками
Доставка по Украине
7 028 грн
Купить
Штангенциркуль цифровой ШЦЦО 15-150-0.01/60 для внутренних измерений с удлиненными губками
Доставка по Украине
5 908 грн
Купить
Штангенциркуль разметочный 150-0,1 ЩЦР с закаленными губками (Sivertool)
На складе
Доставка по Украине
1 402 грн
Купить
Штангенциркуль разметочный с твердосплавными губками ЩЦР 250 мм (Sivertool)
На складе
Доставка по Украине
2 347 грн
Купить
Штангенциркуль с цифровой канавочный для внутренних измерений 20-150 мм, губки 50, 0.
01 мм, IDF(Италия)
На складе
Доставка по Украине
9 297.01 грн
10 330.01 грн
Купить
Штангенциркуль для внутренних измерений канавок с твердосплаными наконечниками, 40-300мм, 0,05, губки 100мм
На складе
Доставка по Украине
7 368.68 грн
8 187.42 грн
Купить
Штангенциркуль для внутренних измерений канавок с твердосплаными наконечниками, 20-150мм, 0.05, губки 50мм
На складе
Доставка по Украине
4 753.89 грн
5 282.10 грн
Купить
Штангенциркуль с цифровой канавочный для внутренних измерений 20-200 мм, губки 50, 0.01 мм, IDF(Италия)
На складе
Доставка по Украине
10 564.52 грн
11 738.36 грн
Купить
Штангенциркуль для внутренних измерений канавок с твердосплаными наконечниками, 50-500мм, 0,05, губки 150мм
На складе
Доставка по Украине
13 078.
19 грн
14 531.32 грн
Купить
Штангенциркуль для бровей
Доставка из г. Полтава
75 грн
Купить
Полтава
Плоскогубцы с удлиненными губками изогнутые 280 мм TOPTUL угол 90° DFAI1211 PM, код: 6451223
Доставка по Украине
714.99 грн
1 020 грн
Купить
Смотрите также
Плоскогубцы 1000В с удлиненными губками 8 загнутые СТАНДАРТ IBN0108 PM, код: 7438303
Доставка по Украине
179.99 грн
260 грн
Купить
Плоскогубцы с удлиненными губками изогнутые 280 мм TOPTUL угол 90° DFAI1211 FE, код: 6451223
Доставка по Украине
714.99 грн
1 020 грн
Купить
Плоскогубцы с удлиненными губками 200 мм 8 TOPTUL усиленные DFDC1208 FE, код: 6450548
Доставка по Украине
529.99 грн
760 грн
Купить
Плоскогубцы с удлиненными губками 200 мм 8 TOPTUL усиленные DFDC1208 GM, код: 6450548
Доставка по Украине
529.99 грн
760 грн
Купить
Плоскогубцы с удлиненными губками изогнутые 280 мм TOPTUL угол 90° DFAI1211 SP, код: 6451223
Доставка по Украине
714.
99 грн
1 020 грн
Купить
Плоскогубцы с удлиненными губками изогнутые 280 мм TOPTUL угол 90° DFAI1211 ZK, код: 6451223
Доставка по Украине
714.99 грн
1 020 грн
Купить
Плоскогубцы с удлиненными губками 200 мм 8 TOPTUL усиленные DFDC1208 ZK, код: 6450548
Доставка по Украине
529.99 грн
760 грн
Купить
Плоскогубцы 1000В с удлиненными губками 8 загнутые СТАНДАРТ IBN0108 MN, код: 7438303
Доставка по Украине
179.99 грн
260 грн
Купить
Плоскогубцы с удлиненными губками изогнутые 280 мм TOPTUL угол 90° DFAI1211 MN, код: 6451223
Доставка по Украине
714.99 грн
1 020 грн
Купить
Плоскогубцы с удлиненными губками 200 мм 8 TOPTUL усиленные DFDC1208 MN, код: 6450548
Доставка по Украине
529.99 грн
760 грн
Купить
Плоскогубцы с удлиненными губками изогнутые 280 мм TOPTUL угол 90° DFAI1211 AG, код: 6451223
Доставка по Украине
714.99 грн
1 020 грн
Купить
Плоскогубцы 1000В с удлиненными губками 8 загнутые СТАНДАРТ IBN0108 OB, код: 7438303
Доставка по Украине
179.
99 грн
260 грн
Купить
Плоскогубцы с удлиненными губками изогнутые 280 мм TOPTUL угол 90° DFAI1211 ES, код: 6451223
Доставка по Украине
714.99 грн
1 020 грн
Купить
Плоскогубцы с удлиненными губками 200 мм 8 TOPTUL усиленные DFDC1208 TV, код: 6450548
Доставка по Украине
529.99 грн
760 грн
Купить
18-дюймовый сверхмощный электронный штангенциркуль с длинными губками
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
18-дюймовый электронный штангенциркуль для тяжелых условий эксплуатации с длинными губками
Увеличить изображение
Артикул 303-1511
В наличии В наличии
Доставка Ипс Граунд
Обычная цена: 181,50 долларов США
Только онлайн-цена 146,62 доллара США
Сохранить элемент
Поделиться Распечатать Страница каталога 269
Детали Прожектор Что включено Отзывы
| Артикул | 303-1511 |
|---|---|
| Артикул № | 303-1511 |
| Торговая марка | Инструмент для шаровидных инструментов |
| Категория штангенциркуля | Электронные штангенциркули |
| Максимальный диапазон измерения | 18 дюймов, 450 мм |
| разрешение | 0,0005″/0,01 мм |
| Глубина захвата | 3,94 |
| Точность | ±0,002 дюйма/0,05 мм |
|---|---|
Макс. ширина кончика |
0,39 |
Полная информация
Обзор продукта
- Клавиша предустановки позволяет задать любое числовое значение в дюймах или миллиметрах. Например, его можно использовать для предварительной настройки ширины наконечника при использовании внутренней губки для измерения 90 013.
- Большой ЖК-дисплей для удобного чтения с ударопрочной конструкцией
- Длинная губка обеспечивает лучший доступ и упрощает измерение крупных деталей
- Корпус из закаленной нержавеющей стали, обеспечивающий надежность с первого прикосновения Поверхность шкалы штангенциркуля
- покрыта матовым хромом для предотвращения бликов и имеет тонкую градуировку в дюймах
- Закаленные, отшлифованные и притертые измерительные поверхности на каждой губке
- Винт с накатанной головкой для точной регулировки
- выключатель питания
- Мгновенное преобразование дюймов/метров
- Нуль в любой позиции
Что включено
- Аккумулятор
Отзывы
Mitutoyo 534-110 ВЕРНЬЕР ШТАНГЛЕР, ДЛИННАЯ ЧЕЛЮСТЬ, 500 ММ|TestEquipmentUSA
1
OVERSHIP ON FREERS | ПРИМЕНЯЕТСЯ ТОЛЬКО К ЗАКАЗАМ В США | ПОЛОЖЕНИЯ И УСЛОВИЯ ПРИМЕНЯЮТСЯ(пока отзывов нет) Написать обзор
Mitutoyo
Mitutoyo 534-110 Штангенциркули серии 534 с длинными губками, от 0 до 500 мм, метрические
Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя Обязательно
Электронная почта Требуется
Тема обзора Обязательно
комментариев Обязательно
Сейчас: 778,50 долларов США
- Торговая марка
org/Brand»> Митутойо - Артикул:
- 534-110
Описание

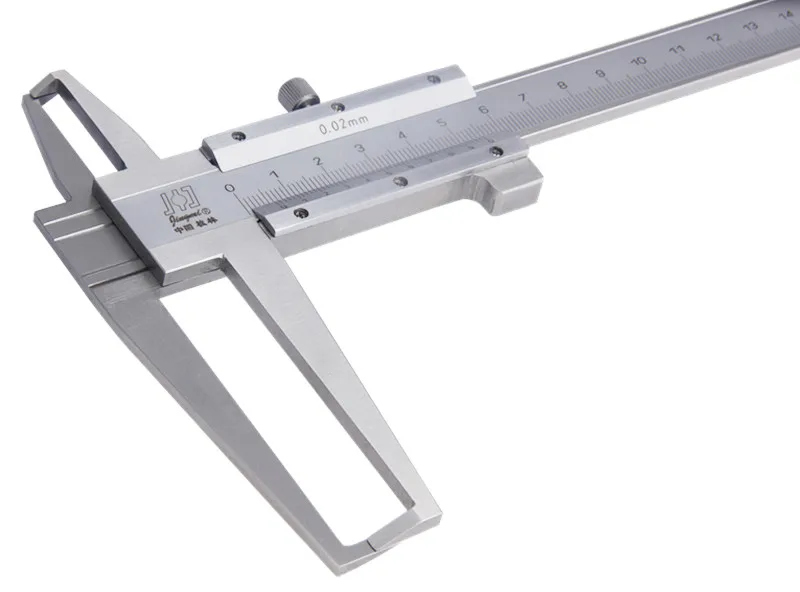

Эти штангенциркули с длинными губками поставляются с точной регулировкой или без нее и позволяют измерять труднодоступные элементы.
Они предлагают вам следующие преимущества:
- Описание
- 0 отзывов
Описание
Эти штангенциркули с длинными губками поставляются с точной регулировкой или без нее и позволяют измерять труднодоступные элементы.
Они обладают следующими преимуществами:
- Длинные губки позволяют измерять детали в труднодоступных местах.
