Какие бывают виды штекеров для блоков питания. Как устроены разъемы питания. Для чего нужны различные типы штекеров. Как правильно выбрать штекер для блока питания.
Что такое штекер блока питания и для чего он нужен
Штекер блока питания — это специальный разъем, который соединяет блок питания с электронным устройством. Его главная задача — обеспечить надежную передачу электроэнергии от блока питания к устройству. Штекеры бывают разных видов и размеров в зависимости от типа устройства и блока питания.
Основные функции штекера блока питания:
- Обеспечение электрического контакта между блоком питания и устройством
- Защита от неправильного подключения
- Фиксация соединения
- Защита от случайного отсоединения
Правильно подобранный штекер гарантирует безопасное и эффективное питание электронных устройств. Поэтому важно разбираться в видах штекеров и их характеристиках.
Основные виды штекеров для блоков питания
Существует множество разновидностей штекеров, которые различаются по форме, размеру и назначению. Рассмотрим наиболее распространенные виды:

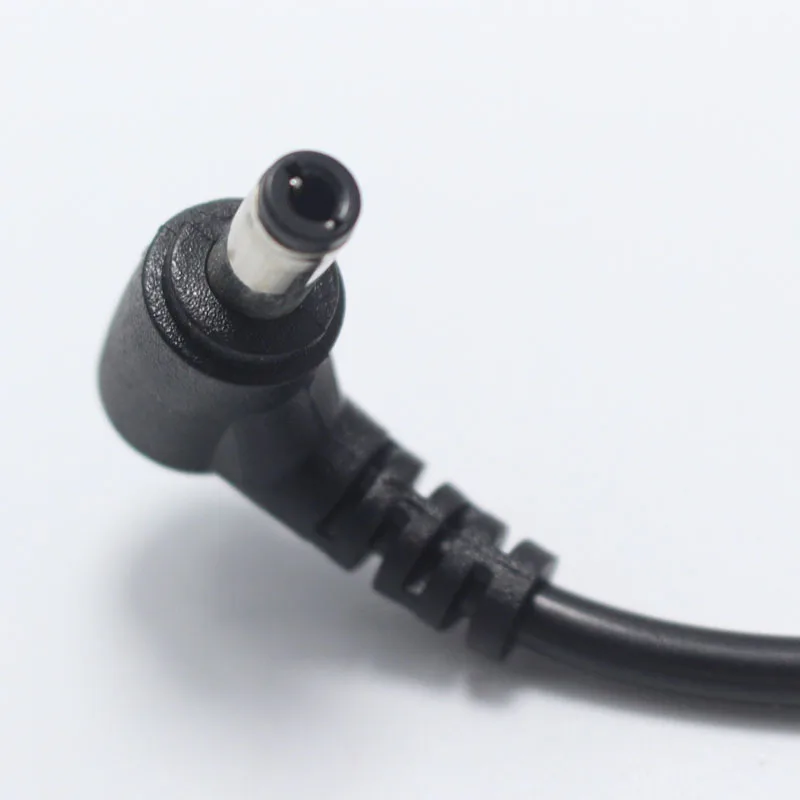

Цилиндрические штекеры
Это наиболее распространенный тип штекеров. Они имеют круглую форму и бывают разных диаметров. Самые популярные размеры:
- 5.5 x 2.1 мм — для многих бытовых устройств
- 5.5 x 2.5 мм — часто используется в аудиотехнике
- 3.5 x 1.35 мм — для малогабаритных устройств
Штекеры для ноутбуков
Для ноутбуков обычно используются специальные штекеры. Их размеры и форма зависят от производителя и модели ноутбука. Например:
- 4.0 x 1.7 мм — для некоторых моделей HP
- 4.5 x 3.0 мм — часто встречается у Lenovo
- 7.4 x 5.0 мм — используется в некоторых моделях Dell
USB-штекеры
С развитием технологий все больше устройств используют USB-разъемы для зарядки и питания. Основные типы:
- USB Type-A — стандартный прямоугольный разъем
- USB Type-C — современный универсальный разъем
- Micro-USB — для малогабаритных устройств
Устройство и принцип работы штекера блока питания
Штекер блока питания имеет достаточно простую, но продуманную конструкцию. Рассмотрим основные элементы типичного цилиндрического штекера:
- Внешний контакт (гильза) — обычно служит для передачи отрицательного потенциала
- Внутренний контакт (штырь) — как правило, передает положительный потенциал
- Изолятор — разделяет внешний и внутренний контакты
- Фиксатор — обеспечивает надежное соединение с разъемом устройства
Принцип работы штекера основан на создании надежного электрического контакта между блоком питания и устройством. При подключении штекера к разъему устройства, внешний и внутренний контакты соприкасаются с соответствующими контактами в разъеме. Это обеспечивает передачу электроэнергии.
Как выбрать правильный штекер для блока питания
Выбор подходящего штекера — важная задача, от которой зависит работоспособность и безопасность устройства. Вот несколько ключевых факторов, на которые стоит обратить внимание:
Размер и форма
Штекер должен точно соответствовать разъему устройства. Измерьте диаметр внешнего и внутреннего контактов разъема устройства. Для цилиндрических штекеров важны два параметра:
- Внешний диаметр штекера
- Внутренний диаметр штекера (диаметр центрального штыря)
Полярность
Убедитесь, что полярность штекера соответствует устройству. Обычно центральный контакт является положительным, а внешний — отрицательным, но бывают исключения. Неправильная полярность может повредить устройство.
Электрические характеристики
Штекер должен быть рассчитан на соответствующее напряжение и ток. Эти параметры обычно указаны на блоке питания и должны соответствовать требованиям устройства.
Особенности подключения и использования штекеров блоков питания
Правильное использование штекеров блоков питания обеспечивает безопасность и долговечность электронных устройств. Вот несколько важных рекомендаций:
- Перед подключением убедитесь, что штекер чистый и не имеет повреждений
- Вставляйте штекер плавно, без применения силы
- Не допускайте перекручивания кабеля возле штекера
- При отключении держитесь за корпус штекера, а не за кабель
- Храните неиспользуемые блоки питания в сухом месте, избегая перегибов кабеля
Соблюдение этих простых правил поможет продлить срок службы как штекера, так и самого устройства.
Распространенные проблемы со штекерами блоков питания и их решение
Несмотря на простоту конструкции, штекеры могут вызывать определенные проблемы. Рассмотрим наиболее частые из них:
Ослабление контакта
Признаки: прерывистое питание, необходимость «покрутить» штекер для восстановления контакта.
Решение: Если проблема в штекере, его можно заменить. Если дело в разъеме устройства, может потребоваться ремонт.
Повреждение изоляции кабеля
Признаки: оголенные провода возле штекера, нестабильное питание.
Решение: В большинстве случаев требуется замена всего кабеля или блока питания.
Окисление контактов
Признаки: зеленый налет на контактах, ухудшение качества соединения.
Решение: Аккуратно очистите контакты мягкой тканью, смоченной спиртом. В запущенных случаях может потребоваться замена штекера.
Инновации и будущее штекеров для блоков питания
Технологии не стоят на месте, и сфера разъемов питания также развивается. Вот несколько тенденций, которые определяют будущее штекеров:
Универсальные разъемы
Все большее распространение получают универсальные разъемы, такие как USB Type-C. Они позволяют использовать один тип кабеля для различных устройств, от смартфонов до ноутбуков.
Беспроводная зарядка
Технологии беспроводной зарядки постепенно вытесняют традиционные штекеры в некоторых категориях устройств, особенно в мобильной электронике.
Интеллектуальные разъемы
Разрабатываются «умные» штекеры, способные адаптировать напряжение и ток под конкретное устройство, обеспечивая оптимальное и безопасное питание.
Эти инновации направлены на повышение удобства использования, универсальности и безопасности подключения устройств к источникам питания.
Заключение: важность правильного выбора и использования штекеров блоков питания
Штекеры блоков питания играют ключевую роль в обеспечении работоспособности электронных устройств. Правильный выбор и грамотное использование штекеров не только гарантируют стабильное питание, но и защищают устройства от повреждений.
Основные моменты, которые стоит помнить:
- Всегда проверяйте совместимость штекера с вашим устройством
- Обращайте внимание на электрические характеристики и полярность
- Бережно обращайтесь со штекерами и кабелями
- При возникновении проблем не пытайтесь решить их самостоятельно, если у вас нет соответствующих навыков
Соблюдение этих простых правил поможет продлить срок службы ваших электронных устройств и обеспечить их безопасное использование.
Разъем питания штекер в категории «Электрооборудование»
Разъем питания POWER JACK штекер с клеммной винтовой колодкой МАМА Mather DC 12В (5.5×2.1мм)
Доставка из г. Одесса
11.40 грн
Купить
MIXSHOP
Разъем питания POWER JACK штекер МАМА Mather DC 12В (5.5×2.1мм)
Доставка из г. Одесса
10.60 грн
Купить
MIXSHOP
Разъем питания POWER JACK штекер МАМА Mather DC 12В (5.5×2.1мм) Белый
Доставка из г. Одесса
10.60 грн
Купить
MIXSHOP
Разъем питания POWER JACK штекер Папа Father DC 12В (5.5×2.1мм) Белый
Доставка из г. Одесса
10.60 грн
Купить
MIXSHOP
Разъем Сплитер Делитель питания Штекер POWER JACK 1/4
Доставка из г. Одесса
53.70 грн
Купить
MIXSHOP
2 шт разъем 2,1*5,5 мм, разъем питания адаптер штекер кабеля для Светодиодных лент (мама+папа) одна пара (24в)
Доставка по Украине
50 грн/пара
Купить
ELADA -Цікаво!
Разъём питания (штекер) 5,5х2,5мм, под пайку, упак.
-10 штук
На складе
Доставка по Украине
67.50 грн/упаковка
Купить
«Радио Маркет»
Разъём питания (штекер) 5,5х2,5мм, под пайку 10 штук
На складе
Доставка по Украине
67.50 грн/упаковка
Купить
«Радио Маркет»
Разъем питания силовой XT-90 Ammas высокоамперный 2 шт. папа и мама , комплект штекер + гнездо
На складе в г. Одесса
Доставка по Украине
62 грн
Купить
Electronica-Odessa
Разъём питания (штекер) 5,5х2,1мм, с клеммной колодкой
На складе
Доставка по Украине
8.10 грн
Купить
«Радио Маркет»
Разъём питания (штекер) 5,5х2,1мм, с клеммной колодкой
На складе
Доставка по Украине
8.60 грн
Купить
«Радио Маркет»

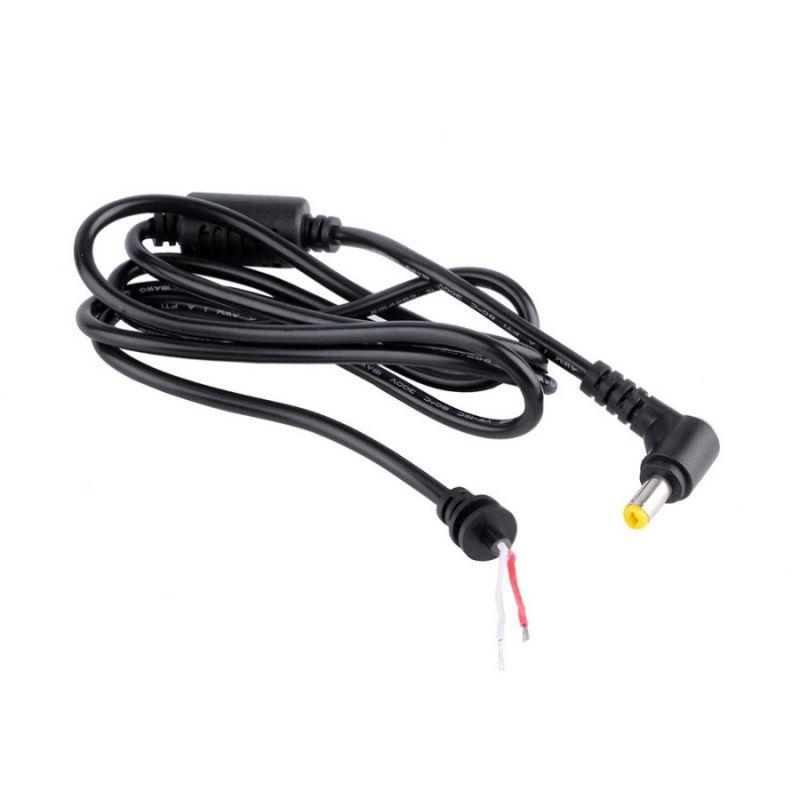

Кабель для блока питания ноутбука разъем Samsung 3.0×1.0 Оригинал DC штекер
