Штекеры для наушников: виды, размеры и совместимость разъемов

4-жильные вилки/TRRS

Разъемы TRRS являются наиболее часто используемыми телефонными разъемами. Вводят микрофонного дирижера. TRRS используется в разъемах 3,5 мм, и большинство из них соответствуют стандартам, установленным Ассоциацией сотовой связи и Интернета ( CTIA ).

Большинство смартфонов, ноутбуков, игровых консолей и аудиоустройств имеют разъемы TRRS.

CTIA использует следующую схему подключения:

Наконечник : действует как провод аудиосигнала левого канала

Кольцо : действует как провод аудиосигнала правого канала

Кольцо : действует как общий обратный провод и заземление

Гильза : действует как звуковой провод микрофона

До CTIA существовал более старый стандарт, известный как OMTP. Разница между CTIA и OMTP заключается в том, что в OMTP гильза служила общим обратным проводом и проводом заземления, а один кольцевой провод служил микрофонным звуковым проводом 9.0013

5-контактные вилки/TRRRS

Разъем TRRRS имеет три кольца и используется в разъеме Pentaconn 4,4 мм, которого не хватает. Pentaconn — это комбинация двух слов: Penta, означающая 5, и Conn, означающая соединитель. Они передают сбалансированный стереозвук на совместимые наушники.

Наконечник : служит для аудио левого канала (положительная полярность)

Звонок : служит для аудио левого канала (отрицательная полярность)

Кольцо : служит для звука правого канала (положительная полярность)

Кольцо : служит для звука правого канала (отрицательная полярность)

Втулка : служит в качестве основания

Наличие проводов положительной и отрицательной полярности позволяет TRRRS обходиться без обратного провода, поскольку они подключаются к системе наушников. Разъемы TRRRS обеспечивают большую четкость, поскольку отсутствие обратного провода снижает перекрестные помехи.

Размеры разъема для наушников

Как было сказано выше, при описании размеров разъемов для наушников мы смотрим на внешний диаметр гильзового проводника. В этом разделе мы рассмотрим различные размеры разъемов/штекеров для наушников.

1. 6,35 мм

2. 4,4 мм

3. 3,5 мм

4. 2,5 мм

6,35 мм

Это самый большой из 4 разъемов, широко известный как разъем ¼ дюйма. Его использование распространяется на усилители для наушников, цифро-аналоговые преобразователи, а также наушники аудиофильского класса. Например, Schiit Mjolnir 2 использует как разъем 6,35 мм, так и порт XLR.

4,4 мм

Несмотря на то, что они несут сбалансированное стерео и звук более четкий, они не так распространены. Тем не менее, 4,4 мм лучше всего можно описать как нечто среднее между 3,5 мм разъемом для наушников и XLR.

Наиболее часто они используются в профессиональной, телекоммуникационной и аудиофильской отраслях. Lotoo PAW 6000 является примером цифрового аудиоплеера, в котором используются разъемы 4,4 мм и 2,5 мм.

3,5 мм

Также известный как миниатюрный размер ¼ дюйма или мини-джек, это наиболее распространенный тип доступного гнезда. Их использование распространяется на многие ноутбуки, смартфоны, портативные аудиоплееры и планшеты.

Разъем 3,5 мм получил недавнее признание, когда Apple удалила его из iPhone 7. Хотя другие компании могут последовать их примеру, разъем 3,5 мм остается хлебом насущным для многих аудиофилов, желающих получить высококачественный звук без задержек.

2,5 мм

Это самый маленький разъем для наушников. Именно поэтому его называют субминиатюрным или субмини разъемом. Иногда его называют микроразъемом 2,5 мм. Его популярность угасает, поскольку все больше людей используют мини-джек в своих проектах. Есть два типа разъемов 2,5 мм.

Примечание : Убедитесь, что вы используете правильный разъем для вашего разъема, иначе вы рискуете повредить разъем. Надеюсь, вы сможете найти отличия от приведенного выше руководства или, если вы не уверены, прочитайте руководство, прилагаемое к вашему устройству.

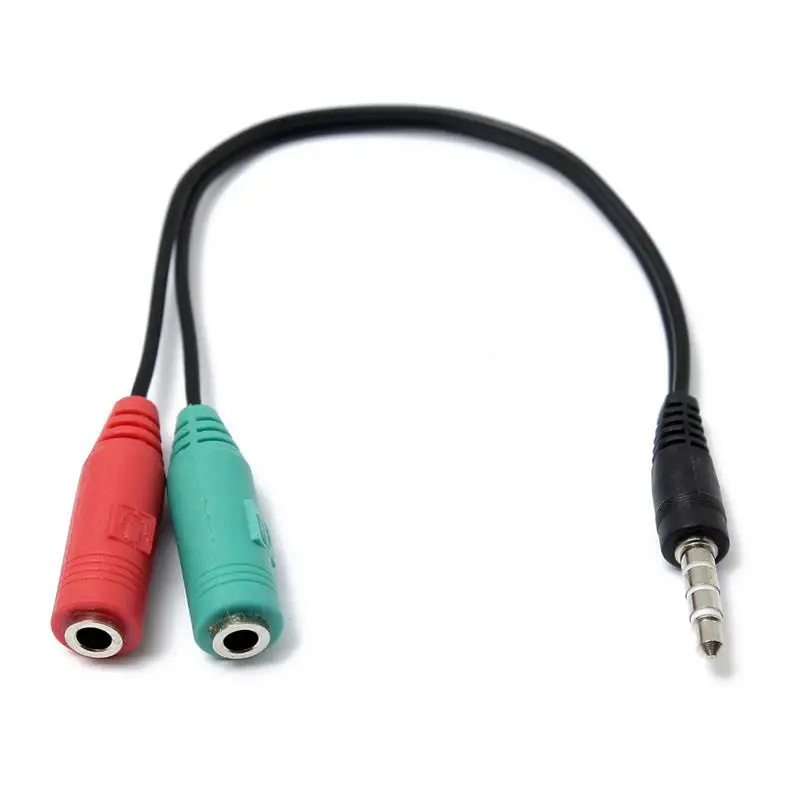

Адаптеры

В то время как разъемы для наушников обычно поставляются в версиях одного формата, адаптеры представляют собой удобный инструмент для использования различных входов и электронных устройств. Адаптер с 3,5 мм на 6,35 мм является наиболее часто встречающимся адаптером, в то время как другие также можно приобрести для более нишевых вариантов.

Plussound — это компания, которая продает высококачественные разъемы и адаптеры для самостоятельной сборки.

Что такое аудио?

Грубо говоря, звук — это представление звука, обычно использующее либо уровень электрического напряжения для аналоговых сигналов, либо серию двоичных чисел для цифровых сигналов.

Чтобы получить звук в наших наушниках, разъемы имеют цифро-аналоговый преобразователь, который затем преобразует цифровые аудиосигналы от аудиоустройства в аналоговые аудиосигналы, которые в конечном итоге преобразуются в звуковую энергию.

Как передается звук

Моно против стереосигнала

Аудиосигналы могут передаваться на наушники в виде монофонического (Mono) сигнала или стереофонического (Stereo) сигнала. Стереосигнал использует два аудиоканала (левый и правый), а монофонический сигнал использует один аудиоканал.

Чтобы телефонный разъем мог передавать монофонический сигнал, он должен иметь два проводника; наконечник и рукав. Один проводник передает аудиосигнал, а другой проводник действует как земля, а для передачи стереосигнала разъем для наушников должен иметь как минимум три проводника; провод аудиосигнала левого канала; провод аудиосигнала правого канала и общий провод заземления/возврата.

Это заставляет стереосигнал создавать иллюзию того, что звук исходит из разных направлений, потому что он использует два канала, которые имитируют «естественный» слух. Этот эффект обычно называют эффектом объемного звучания.

Сбалансированный и несбалансированный звук

также используют сбалансированный и несбалансированный звук. Хотя в большинстве наушников используется несбалансированный звук, существуют отклонения.

Сбалансированный звук достигается за счет наличия двух сигнальных проводов, один из которых имеет положительную полярность, а другой — отрицательную. С другой стороны, несбалансированное аудио имеет один сигнальный провод и один провод заземления/возврата.

Сбалансированный звук обычно достигается с помощью разъемов TRRRS, а несбалансированный звук достигается с помощью разъемов TRS.

Как узнать выход звукового сигнала

Из приведенных выше понятий мы установили, что через телефонные разъемы можно передавать 4 аудиосигнала.

Это:

1. Несбалансированный моно

2. Сбалансированный моно

3. Несбалансированное стерео

4. Сбалансированное стерео

Количество проводников в телефонном разъеме помогает определить тип аудиосигнала, который может передавать разъем для наушников. Чтобы получить сбалансированное моно, нужны разъемы TRS.

Для получения несбалансированного стереосигнала можно использовать один разъем TRS, а для получения сбалансированного стереосигнала необходимы разъемы TRRRS. Проще говоря, чем больше у нас проводников, тем больше сигнала мы можем получить.

Разъем для наушников и совместимость с вилкой

Выше мы упоминали, что разъемы и вилки для наушников должны иметь одинаковую схему подключения для достижения совместимости, но бывают случаи, когда разъем для наушников и вилка могут быть совместимы, даже если их проводники не совпадают, а некоторые разъемы и вилки для наушников могут не совпадать. совпадают, даже если они одного размера.

В этом разделе мы исследуем каждый сценарий и устраняем путаницу.

Наушники с микрофоном и 3,5-мм штекером TRRS , при условии, что они соответствуют стандарту CTIA, будут прекрасно работать с 3,5-мм штекером TRRS, поскольку у них одинаковые схемы подключения и одинаковые размеры.

Кроме того, при использовании несбалансированного стереоразъема наушников TRS 3,5 мм с разъемом TRRS 3,5 мм все работает отлично, потому что втулка разъема TRRS, которая запрограммирована для передачи микрофонного сигнала, подключена к проводу заземления разъема TRS наушников. и в дополнение к этому штекер TRS и гнездо TRRS совпадают. Также подключается заземляющий провод.

Однако, если вы подключите разъем для наушников TRRS, используя стандарт CTIA , к разъему для наушников TRRS, используя стандарт OMTP , он не будет работать, даже если наконечник и первое кольцо полностью идентичны.

Причиной несовместимости является тот факт, что общий обратный провод и сигнальный провод микрофона поменялись местами, и они несут разные сигналы. Это делает несовместимыми, несмотря на то, что они имеют одинаковый размер и подходят друг другу. Мы определили оба стандарта выше. OMTP — старый стандарт, а CTIA — приемлемый современный стандарт.

Часто задаваемые вопросы (FAQ)

Почему Apple избавилась от разъема 3,5 мм?

Apple избавилась от разъема 3,5 мм из-за стратегии компании в отношении беспроводной связи. Компания начала это с отказа от разъема для наушников в iPhone 7, а в следующем году представила беспроводную зарядку через iPhone X и iPhone 8.

AirPods стали популярными после отказа от разъема 3,5 мм. Apple хотела, чтобы пользователи iPhone покупали их беспроводное аудио. Компания считала, что ключом к Airpods является удобство.

AirPods предлагают интеллектуальное обнаружение уха и простую синхронизацию. Apple пошла на риск, избавившись от разъема 3,5 мм, и это окупилось, поскольку вся индустрия в конце концов подхватила его. Apple снова и снова доказывает, что является первопроходцем в индустрии телефонов и гаджетов в целом.

Существуют ли другие типы аудиоподключений?

Существует много других типов аудиоразъемов, которые различаются по размеру и функциональности, например микроразъем 2. 5, аудиоразъем Lightning, миниразъем 3.5, микро-USB, тип C и разъем 6.3.

Каков нормальный размер разъема для наушников?

В большинстве наушников используется разъем 3,5 мм. Несмотря на то, что существует множество размеров для различных размеров кабелей Aux, это считается отраслевым стандартом. Это стандарт для наушников, а также динамиков, используемых в личных целях.

Для профессионального оборудования существует другой стандарт. Важно отметить, что 3,5 мм плохо работает с более крупным или мощным оборудованием. Разъем 3,5 мм в основном используется в большинстве полочных динамиков, наушников и головных телефонов.

В современном мире типичные варианты аудиоподключения сводятся к трем: соединение Bluetooth, USB или через разъем 3,5 мм.

Какие адаптеры доступны?

специально созданы для подключения вспомогательных кабелей различных размеров. На сегодняшнем рынке вы можете найти Lightning на разъем 3,5 мм, Micro-USB Type C на разъем 3,5 мм и т. Д. Существует множество доступных адаптеров. Вам просто нужно проверить правильность использования и подключения.

Вывод

Хотя переваривание всей этой информации в первый раз может быть ошеломляющим, ее довольно легко понять, как только вы освоите основы того, как звук передается из разъемов в наушники.

Поняв назначение проводников и их роль, вы сможете легко понять принцип работы разъема и штекера для наушников. Кроме того, понимание различных размеров разъемов для наушников, несомненно, прояснит, какой адаптер использовать, если ваши наушники не подходят к недавно приобретенному усилителю.

Спасибо за чтение и оставьте свои мысли в разделе комментариев ниже.

Для больше наших гидов, проверить:

• Подробное описание 5 типов драйверов для наушников
• Как использовать два или более наушников на ПК и Mac
• Как усилить басы в Windows 10

Об авторе сообщения

Размеры разъемов для наушников и вилки — все, что вам нужно знать

Гнезда для наушников — это фиксированные порты, передающие аудиосигналы между наушниками и устройством. Вилки для наушников — это штекерные разъемы, расположенные на конце шнура, а разъем — гнездовой приемный конец. Есть много разных размеров разъемов для наушников и штекеров.

Часто вилки для наушников имеют цилиндрические штыревые концы, а штекеры представляют собой круглые полые гнезда. Различные устройства имеют разные разъемы и разъемы для более качественного звука, и вам необходимо ознакомиться с терминологией, чтобы понять, какие разъемы вам нужны, а также нужен ли вам адаптер или нет.

Разъемы для наушников часто устанавливаются на устройствах и не могут быть легко изменены. Таким образом, пользователи должны выяснить, какие штекеры использовать с разъемами. Существует множество различных типов и размеров вилок и разъемов с разными названиями.

С помощью этого руководства я постараюсь помочь вам понять все из них и какие типы и размеры вам понадобятся для вашего снаряжения.

Содержание

• Разница между разъемом для наушников и разъемом для наушников
• Четыре типа разъемов для наушников
  • TS Connectors
  • TRS Connectors
  • TRRS Connectors
  • TRRRS Connectors
• The 4 Most Common Sizes Of Headphone Jacks And Plugs
  • 2. 5 mm
  • 3.5 mm
  • 4.4 mm
  • 6.35 mm
• Другие типы разъемов для наушников
  • Разъем Audio Lightning
  • Разъем USB
  • Разъем USB-C
• Адаптеры
• Структура разъема для наушников
• Аудио и сигналы
• Сводка

Гнезда и штекеры для наушников — одни из самых неправильно используемых терминов, когда речь идет о музыкальном оборудовании. Вилки для наушников относятся к штыревым концам на концах шнуров наушников, а разъемы для наушников на самом деле являются гнездовыми портами, установленными на устройствах. Однако термин «гнездо» используется как для мужских, так и для женских концов, что приводит к путанице.

В статье я буду обозначать порты как разъемы и вилки вилки , чтобы избежать путаницы и быть точным в отношении различных частей.

Существует 4 распространенных типа разъемов для наушников, которые часто используются на разных устройствах. Названия типов вилок показывают, из скольких проводников состоит вилка. Буква T обозначает наконечник, R обозначает кольцо, а S обозначает гильзу.

Самым основным типом разъема для наушников является разъем типа TS (Tip-Sleeve), который имеет 2 проводника. Гильза выполняет роль заземления, а наконечник отвечает за передачу аудиосигнала.

TS передают только монофонические аудиосигналы и лучше всего работают с короткими кабелями. При использовании длинных кабелей могут возникать искажения звука. В основном они имеют размеры 2,5 мм и используются для подключения инструментального усилителя или наушников.

TS могут передавать только несбалансированные монофонические аудиосигналы. Одна часть отвечает за звуковые сигналы, а другая выступает в качестве заземления и обратного провода.

TRS (Tip-Ring-Sleeve) имеют 3 проводника. Добавление кольца позволяет аудиосигналу быть балансным монофоническим или несбалансированным стереофоническим сигналом. Это означает, что вы можете использовать эти наушники для стереозвука без микрофона или монофонического звука с микрофонным сигналом.

Это один из самых распространенных типов разъемов для наушников, который можно увидеть на большинстве наушников. С добавлением другого проводника эти штекеры могут передавать микрофонные сигналы, которые называются несбалансированными аудиосигналами.

В сбалансированной моносистеме наконечник и кольцо отвечают за отрицательный и положительный сигналы соответственно, а гильза служит обратным проводом. В несбалансированной системе наконечник отвечает за сигналы левого канала, кольцо — за сигналы правого канала, а гильза служит проводом заземления.

TRRS (Tip-Ring-Ring-Sleeve) оснащены 4 проводниками. Эти типы разъемов поддерживают несбалансированное стереозвук с одновременным добавлением сигнала микрофона. Они соответствуют стандартам, установленным Ассоциацией сотовой связи и Интернета (CTIA).

TRRS часто используются с компьютерами, смартфонами и игровыми консолями. Они позволяют пользователям получать стереофонический звук с сигналом микрофона. Наконечник и два кольца отвечают за аудиосигналы правого и левого каналов, а также за путь возврата через землю, а гильза служит сигнальным проводом микрофона.

Последним распространенным типом разъема для наушников являются разъемы TRRRS (Tip-Ring-Ring-Ring-Sleeve). Эти разъемы для наушников, оснащенные 5 проводниками, используются в профессиональном музыкальном оборудовании, поскольку они поддерживают балансные стереосигналы.

Причина, по которой профессиональные аудиосистемы используют TRRRS, заключается в том, что они имеют два сбалансированных канала с двойными левым и правым каналами для создания пропорционального стереосигнала с большей четкостью.

Наконечник и первое кольцо действуют как левый канал с положительной и отрицательной полярностью соответственно. Второе и третье кольца служат правым каналом с положительной и отрицательной полярностью, а втулка является проводом заземления.

Существует 4 распространенных размера разъемов для наушников; 2,5 мм, 3,5 мм, 4,4 мм и 6,35 мм. Все они используются для разных аудиоприложений и могут иметь разные типы. Говоря о размерах разъема для наушников, учитывается внешний диаметр гильзового проводника.

Наименьший размер разъема/штекера для наушников составляет 2,5 мм, его также называют микроразъемом. Это штекеры в стиле TS, которые передают только передачу звука. В основном они используются с монофоническими наушниками для видеокамер и редко с некоторыми мобильными телефонами.

Это очень редкий размер разъема/разъема для наушников, так как они использовались для смартфонов, но стандарт не выдержал, и производители вместо этого начали использовать мини-разъемы.

3,5-мм разъемы/штекерные разъемы для наушников являются наиболее распространенным размером для наушников. Гнезда и вилки размером 3,5 мм используются для систем в стиле TRS и TRRS, которые предпочтительны для многих ноутбуков, смартфонов, портативных аудиоплееров и планшетов.

Штекер для наушников 4,4 мм относительно новый и редкий. Их в основном предпочитают штекеры и разъемы Sony Pentacon, которые предназначены для балансных стереофонических аудиосигналов. Вилки Pentacon представляют собой вилки типа TRRRS с 5 проводниками, которые обеспечивают звук аудиофильского качества.

Самый большой из известных размеров разъема/штекера составляет 6,35 мм и в основном используется для инструментов, а не для наушников. Однако в некоторых усилителях для наушников и наушниках аудиофильского качества используются разъемы для наушников такого размера.

6,35 мм были первым размером штекера для наушников, который использовался с винтажным аудиооборудованием. Сегодня они в основном используются для профессионального звукового оборудования. Существуют разные стили с моно или стерео звуком.

Монозвуковые модели используются для музыкальных инструментов, таких как гитары и синтезаторы, а стереоразъемы используются для наушников.

Есть еще 3 типа разъемов для наушников, о которых стоит упомянуть, например, разъем Audio Lightning, разъем USB и разъем типа USB-C.

Подробнее о каждом из них.

Apple представила аудиоразъемы Lightning в 2012 году, которые постепенно заменили 3,5-мм разъемы для наушников на Apple iPhone. Начиная с iPhone 7, все модели оснащены только аудиоразъемами Lightning, отвечающими за передачу звука.

Качество звука значительно улучшено, так как они имеют встроенные преобразователи цифро-аудио, которые позволяют передавать звук без каких-либо искажений или компрессии. Это также позволяет использовать больше функций, поскольку устройство можно заряжать от порта молнии, и вы можете использовать порт для различных целей, требующих любых цифровых входов.

в основном используются для игр с ноутбуками и ПК. Они предназначены для игровых гарнитур киберспортсменов, так как такой тип подключения обеспечивает чистый и звонкий звук. Это связано с тем, что гарнитуры с разъемом USB часто имеют встроенный усилитель.

USB Jack потребляют значительно больше энергии, чем традиционные наушники. Это не проблема, если вы используете их с компьютерами, но в противном случае они могут довольно быстро разрядить аккумулятор.

USB C-Type существуют уже некоторое время и используются в основном некоторыми брендами смартфонов, такими как Samsung, Huawei, Xiaomi и Google. Точно так же, как Apple перешла на разъемы Lightning для передачи звука для лучшего качества звука, другие бренды начали использовать USB-C для той же цели.

Чтобы использовать разные вилки с разными размерами или типами разъемов, вам потребуются адаптеры. Адаптеры действуют как мост между несовместимыми вилками и разъемами для их успешного подключения.

Наиболее распространенным адаптером является переходник с разъемами 3,5 мм на 6,35 мм, который обычно используется для подключения наушников к усилителям. Другим часто используемым адаптером является переходник с аудиоразъема Lightning на разъем 3,5 мм, позволяющий пользователям подключать стандартные наушники к iPhone и iPad.

Сегодня существует множество различных адаптеров, которые можно использовать для подключения любого штекера наушников практически к любому разъему для наушников.

Вилка для наушников состоит из проводников, которые представляют собой наконечники, гильзы и кольца, а также изолирующих полос.

Проводники — это точки соединения, которые замыкают электрическую цепь между вилками и розетками. Каждая вилка имеет минимум 2 и максимум 5 проводников. Проводники состоят из наконечников, гильз и колец.

Как следует из названия, наконечники представляют собой концы заглушек. Втулки — это задняя часть заглушек, и они определяют диаметр заглушки. Кольца — это средние части, которые разделяют рукава и кончики.

Все вилки имеют как минимум два проводника, наконечники и гильзу. Каждый проводник разделен черной полосой, которая называется изолирующей полосой. Количество звонков вилки определяет название вилки, такой как вилки TS, TRS, TRRS, TRRRS.

Между наушниками и источниками звука может быть два типа аудиосигналов: монофонический (моно) и стереофонический (стерео). Моно-аудио использует только один канал, в то время как стерео-аудио использует два отдельных канала, левый и правый.

В то время как монофонические сигналы воспроизводятся только из одной позиции, стереофонические сигналы создаются двумя разными каналами, в результате чего способ воспроизведения звука приближается к естественному слуховому восприятию.

Это довольно важный фактор в наушниках, поскольку определенные типы разъемов и штекеров поддерживают стереофонические аудиосигналы, которые вы должны искать в приличных наушниках.

Еще одна вещь, которую нужно знать, это сбалансированный и несбалансированный звук. Эта тема может быть немного сложной и запутанной, поэтому я постараюсь обобщить ее как можно подробнее. В большинстве наушников используются несбалансированные аудиосигналы, но есть и исключения.

Балансный звук относится к системе с двумя сигнальными проводами; один положительный и один отрицательный провод. Несбалансированный звук означает, что есть только один сигнальный провод вместе с проводом заземления/возврата.

Итак, существует четыре типа звуковых сигналов; несбалансированное моно, сбалансированное моно, несбалансированное стерео и сбалансированное стерео. Для несимметричного моно необходимо как минимум 2 проводника; для балансного моно и небалансного стерео необходимо не менее 3 проводников, а для балансного стерео необходимо не менее 5 проводников.
