Как сделать блок питания для шуруповерта из компьютерного ATX. Какие преимущества даёт такая переделка. Пошаговая инструкция по изготовлению блока питания своими руками. Какие материалы и инструменты потребуются для работы.
Преимущества использования компьютерного блока питания для шуруповерта
Использование компьютерного ATX блока питания для шуруповерта имеет ряд существенных преимуществ:
- Экономия средств. Не нужно покупать новый аккумулятор, который стоит довольно дорого.
- Неограниченное время работы. Больше не нужно беспокоиться о разрядке батареи во время работы.
- Высокая мощность. Компьютерные блоки питания способны выдавать большие токи, что обеспечивает высокую мощность шуруповерта.
- Стабильное напряжение. В отличие от аккумулятора, блок питания выдает стабильные 12В.
- Возможность повторного использования старого оборудования.
Таким образом, переделка шуруповерта на питание от компьютерного блока позволяет значительно продлить срок службы инструмента и сэкономить на покупке новых аккумуляторов.
Необходимые материалы и инструменты
Для изготовления блока питания шуруповерта из компьютерного ATX нам потребуются:
- Компьютерный блок питания ATX мощностью от 300 Вт
- Провода сечением 1.5-2.5 мм2
- Паяльник и припой
- Изоляционная лента
- Отвертки
- Кусачки и плоскогубцы
- Мультиметр
- Термоусадочная трубка
Из инструментов нам понадобится базовый набор для электромонтажных работ. Все материалы доступны и недороги.
Пошаговая инструкция по изготовлению
Теперь рассмотрим последовательность действий по переделке компьютерного блока питания для использования с шуруповертом:
- Снимаем крышку с блока питания, открутив крепежные винты.
- Находим на плате выходы +12В (желтые провода) и общий (черные провода).
- Отпаиваем лишние провода, оставляя только нужные нам +12В и общий.
- Припаиваем к выходам провода нужной длины и сечения.
- Изолируем места пайки термоусадкой.
- Делаем отверстие в корпусе блока для вывода проводов.
- Собираем блок питания, закрепляем провода.
- Припаиваем провода к контактам в батарейном отсеке шуруповерта.
После выполнения всех этих шагов наш самодельный блок питания для шуруповерта готов к использованию. Остается только проверить его работоспособность.
Проверка работоспособности и тестирование
После сборки блока питания необходимо тщательно проверить его работу:
- Измеряем выходное напряжение мультиметром — должно быть стабильные 12-12.5В.
- Проверяем работу шуруповерта на холостом ходу.
- Тестируем под нагрузкой, закручивая саморезы.
- Контролируем нагрев блока питания во время работы.
Если все параметры в норме и шуруповерт работает стабильно, значит наша самоделка готова к полноценному использованию. При необходимости можно установить дополнительный вентилятор для лучшего охлаждения блока питания.
Возможные проблемы и их устранение
При изготовлении и использовании самодельного блока питания для шуруповерта могут возникнуть некоторые проблемы:
- Недостаточная мощность — нужно использовать более мощный блок питания.
- Перегрев — улучшить вентиляцию или добавить дополнительный кулер.
- Падение напряжения под нагрузкой — проверить качество соединений и сечение проводов.
- Выход из строя блока питания — заменить на более надежную модель.
Большинство проблем решается правильным подбором комплектующих и аккуратной сборкой. При бережном использовании самодельный блок питания прослужит очень долго.
Меры предосторожности при работе
При изготовлении и использовании самодельного блока питания необходимо соблюдать следующие меры безопасности:
- Отключать блок от сети перед любыми манипуляциями.
- Использовать качественные изолированные инструменты.
- Тщательно изолировать все соединения.
- Не допускать попадания влаги на электронные компоненты.
- Обеспечить хорошую вентиляцию блока питания.
- Не превышать максимальную мощность блока питания.
Соблюдение этих простых правил обеспечит безопасную работу с самодельным блоком питания для шуруповерта. При возникновении любых сомнений лучше обратиться к специалисту.
Заключение
Изготовление блока питания для шуруповерта из компьютерного ATX — отличный способ дать вторую жизнь старому инструменту. Эта несложная самоделка позволяет сэкономить на покупке дорогих аккумуляторов и получить мощный сетевой шуруповерт. При аккуратном изготовлении такой блок питания прослужит очень долго, обеспечивая стабильную работу инструмента.
Блок питания для шуруповерта из компьютерного АТХ
- Главная >
- Разное ⬎
Батарейные шуруповерты очень удобны в использовании и получили широкое распространение, как у профессионалов, так и у домашних мастеров. Самой первой, как правило, приходит в негодность батарея. В настоящий момент все производители электроинструмента перешли на литиевые батареи и приобрести новую никель-кадмиевую батарею на старый шуруповерт становится все проблематичней, а цены на эти батареи гораздо выше, чем на литиевые.
Конечно, существует возможность покупки аккумуляторов на различных сервисах, торгующих китайскими
товарами.
Но нужно время, пока придет посылка с «банками» и опять же, это определенные затраты.
Существует альтернатива покупке батареи/банок — подключить шуруповерт к сетевому блоку питания
и забыть про быстрый разряд батареек.
Мощный блок питания на Алиэкспресс.
Появляется много неудобств из-за сетевого шнура, но всегда
приходится чем-то жертвовать.
Какой ток потребляет шуруповерт
Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно
рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый
двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее,
не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может
указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна
непосредственно в силе крутящего момента.
Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт — 200:12=16,6 А — такой ток потребляет шуруповерт в рабочем режиме.
Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все
12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут
значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ
различных форумов и собственного опыта показали — для работы шуруповерта зачастую достаточно тока
в 10 А, этого достаточно для выполнения многих функций закручивания и сверления.
Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.
Блок питания

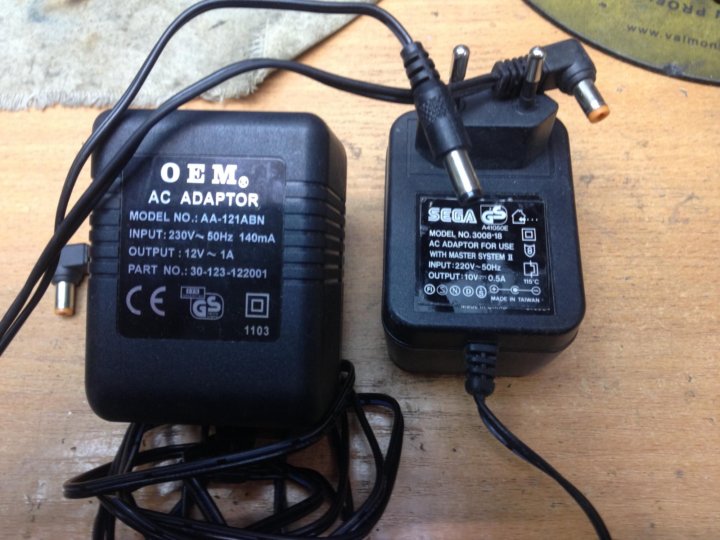

Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу — зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов, мощность его слишком низкая.
В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность
такого трансформатора обычно 350-500 ватт.
Но у меня не было в наличии такого трансформатора, зато было много
компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ
в нем обязательно завалялись.
Это один из первых представителей компьютерных АТХ блоков питания.
Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет снять токи 10-20 ампер. Хочется развеять небольшой миф — запихать блок в корпус батареи шуруповерта не получится, уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном, металлическом корпусе. Недостаток родного корпуса — чувствительность к пыли, а ведь даже самый маленький ремонт — это много пыли.
Довольно слабенький блок, по шине +12В нагрузка всего 10 А.
По возможности, лучше выбирать блоки с более мощной
двенадцативольтовой шиной.
Пробные тесты
Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на «коленках», убедиться в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.
Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой на любой из черных (все черные провода на выходе — общий вывод, в нашем случае он минус). Блок должен включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром или подключив к названным выводам любой компьютерный кулер.
Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем.
Если
же напряжение на выходе отсутствует — ищем другой блок или ремонтируем этот, эта отдельная тема будет описана
отдельно.
Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный. Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели и мощности блока.
Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее.
Ну и проверяем шуруповерт — на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой:
при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания
уходит в защиту.
Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно
как-то исправлять такую нестабильность.
Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения
На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем решить эту проблему использованием импровизированного LC-фильтра.
Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на 16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его схема:
А вот так он выглядит.
Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи
шуруповерта и будет выполнена аккуратнее.
Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать закрутить несколько саморезов — все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные саморезы.
Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи «сдохшие банки», заменив их на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.
Сборка рабочей конструкции
Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра
длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр.
Теперь,
если у меня появится каким-то образом исправная батарея — ее всегда можно будет поставить на шуруповерт, а блок
питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для
другого обзора.
Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное значение.
Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении
рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру
20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.
У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких медных провода и соединил через клемник со шнуром к шурику.
На этом мы закончим данный обзор, желаемого мы добились — шуруповерт отлично работает от компьютерного блока питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей — тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом корпусе.
Немного дополнений
Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение
на 2-3 вольта.
Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

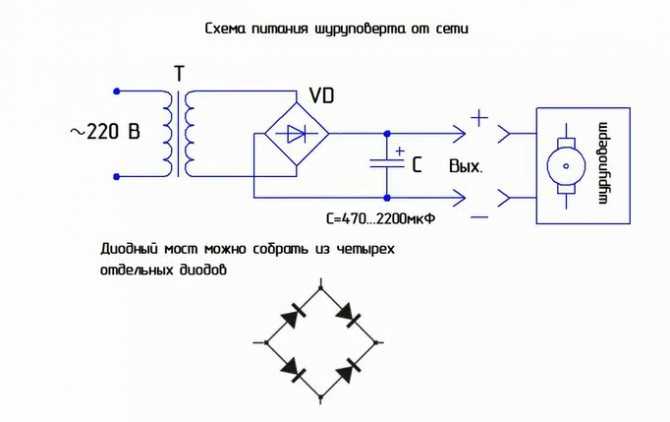

Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки. Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.
Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр
целесообразнее расположить в корпусе батареи, как в варианте с АТХ.
Смотрите также другие статьи
Как переделать аккумуляторный шуруповерт в сетевой в домашних условиях
Содержание
- 1 Как переделать аккумуляторный шуруповет в сетевой
- 1.1 Использование зарядного устройства для шуруповерта
- 1.2 Использование блока питания от системного блока ПК
- 2 Видео
Шуруповерты с автономным питанием от аккумуляторной батареи с напряжением 12В – очень востребованный инструмент на производственных линиях и на бытовом уровне. Его достоинством считается непривязанность к розеточной сети, работы по сверлению и креплению саморезов проводить очень удобно. Как недостаток можно отметить большую стоимость аккумуляторных батарей и относительно небольшой срок их службы – от 3-5 лет, при интенсивной работе может быть еще меньше. Поэтому многие задумываются, как сделать блок питания для шуруповерта своими руками. При покупке и замене батарей финансовые затраты могут быть от 50 до 80% от первоначальной стоимости нового шуруповерта.
Учитывая свои финансовые возможности и потребности, многие потребители ищут более экономичный способ для продолжения эксплуатации старых шуруповертов. Один из таких способов – переделать его схему питания для розеточной сети с напряжением 220В.
Общий вид аккумуляторного шуруповерта
Как переделать аккумуляторный шуруповет в сетевой
Рассмотрим два наиболее доступных способа, как переделать шуруповерт с питанием 12В постоянного тока своими руками быстро и с минимальными финансовыми затратами:
- Использовать родное зарядное устройство шуруповерта;
- Использовать блок питания для шуруповерта от системного блока ПК.
Есть и другие способы переделки, но они требуют больше практических навыков и знаний в электротехнике, эти доступны даже дилетантам.
Использование зарядного устройства для шуруповерта
Это самый простой и не требующий финансовых затрат способ, если не считать затрат на электроэнергию и припой при пайке контактов.
Последовательность действий:
- Откручиваются винты крепления корпуса зарядного устройства, снимается верхняя крышка;
- К выходным контактам зарядного устройства припаиваются токопроводящие жилы шнура питания. Провода должны быть гибкие, многожильные, сечением не менее 2.5-4 мм2, чтобы выдержать токовые нагрузки в процессе эксплуатации, длина шнура – 3-4 м;
Подключения шнура питания к выходу зарядного устройства
- Можно припаять провода к выходящим клеммам зарядного устройства, к которым подключаются контакты аккумуляторного блока при установке его на зарядку. Этот способ имеет определенные сложности – клеммы сделаны из латунного сплава, и медные провода обычным припоем к ним не припаиваются;
- Требуется зачистить место пайки надфилем или наждачной бумагой до появления металла желтоватого цвета;
- Хорошо прогреть клемму, паяльником на 40-60 Вт, смазать специальной пастой (в магазинах радиодеталей продаются припои для пайки цветных металлов), тогда оловянный припой надежно сцепится с латунью;
Припой для латуни
- После того, как места пайки будут готовы, к ним можно припаять медные луженые концы проводов, с красной изоляцией на +, с синей или черной – на минус;
Всей этой процедуры можно избежать, если выпаять из платы клеммы и на их место к плате припаять провода.
Вывести шнур питания с выхода зарядного устройства можно через отверстия в корпусе, где размещались контакты для зарядки, или проделать дополнительное отверстие, соизмеримое с диаметром шнура питания.
Некоторых смущает третий контакт на выходе зарядного устройства, использовать надо только два: «+12В» и «-12В». Полярности контактов указываются на корпусе или на плате, для надежности можно включить зарядное устройство в розетку и мультиметром проверить наличие на выходе напряжения 12 В постоянного тока и полярность контактов. Оставшийся контакт – для датчика автоматического управления, отключения и подключения зарядки, при достижении полного уровня зарядки аккумулятора датчик отключает зарядное устройство. В нашем случае эта функция не нужна, клемму можно оставить или откусить от платы. Если вы собираетесь данное зарядное устройство еще использовать по прямому назначению, то снимать клеммы не надо, провода припаивайте с нижней стороны платы к токопроводящим дорожкам.
- После припаивания проводов шнур выводится наружу, и корпус зарядного устройства закрывается.
Противоположный конец шнура зачищается, медные проводники лудятся припоем.
Противоположный конец шнура зачищается, медные проводники лудятся припоем.Следующий этап работы – это подготовка входных контактов питания на самом шуруповерте:
- Снимаем аккумуляторный контейнер с ручки шуруповерта;
- Открываем его и извлекаем гальванические банки аккумулятора;
Удаление гальванических банок с аккумуляторного отсека
- В корпусе аккумуляторного контейнера просверливаем отверстие для шнура питания;
- Концы провода, приходящего с выхода зарядного устройства, припаиваем к контактам в аккумуляторном контейнере с внутренней стороны, соблюдая полярности;
- Клеммы на контейнере тоже из латунного сплава, поэтому при необходимости зачищайте и используйте припой для пайки латуни;
- Закрепите провод внутри контейнера к стенке корпуса, чтобы он не отрывался при натяжке. Это можно сделать гибкой пластиной из пластика, двумя винтами прикрутив ее к корпусу внутри отсека. Под пластиной проложить шнур питания, таким образом он будет надежно прижат с внутренней стороны;
Важно! Не используйте для крепления провода в зарядном устройстве и на шуруповерте металлические пластины в качестве хомутов или используйте между проводом и пластиной диэлектрическую прокладку (пластиковую, резиновую, картонную или другого изоляционного материала).
В противном случае металлическая пластина может передавить шнур и прорезать изоляционный слой, что приведет к короткому замыканию.
- Аккумуляторный контейнер закрывается и устанавливается в ручку шуруповерта;
- Зарядное устройство включается в розетку, если все сделано правильно шуруповерт будет функционировать.
Надо отметить, что если полярности перепутаны, катастрофы не свершится, патрон шуруповерта будет вращаться против часовой стрелки, в сторону выкручивания. Но на каждом изделии есть реверсный переключатель, поэтому, чтобы не перепаивать контакты, достаточно переключить вращение в другую сторону. Соблюдать полярности рекомендуют для того, чтобы не вводить в заблуждение пользователей, и вращение осуществлялось в ту сторону, в которую показывают стрелки возле переключателя.
Использование блока питания от системного блока ПК
Такой способ применяют в том случае, если нет родного зарядного устройства шуруповерта, или оно неисправно и восстановлению не подлежит.
Рассматривается импульсный блок питания LC 300-ATX P4, на выходе которого три вида напряжения постоянного тока: +3.3В; +5В и +12В. 12 вольтовая линия выдерживает нагрузки до 15А, это мощность до 180Вт. Это не меньше, чем выдают аккумуляторные батареи, но, как показывает практика, вполне достаточно, чтобы закручивать саморезы в плотные породы дерева.
Блок питания LC 300-ATX P4
Последовательность операций при переделке:
- Снимается со старого системного блока ПК блок питания, для этого надо отсоединить все шины с разъемами, идущие от него к другим платам, откручивается его корпус;
Системный блок
- Вскрывается крышка металлического корпуса;
- Откусываются разъемы с проводами на расстоянии 15-20 см от платы;
Важно! Не перекусывайте провода, идущие от платы к вентилятору, – не будет охлаждения, и БП быстро выйдет из строя.
- На всех моделях бп этой серии цвета проводов распаиваются по стандартам, черный – корпус, желтые +12В, оранжевый + 3. 3В, красный +5В;
- Зеленый провод включения блока питания заводим на корпус (черный провод) через выключатель;
3В, красный +5В;Расключение проводов на плате LC 300-ATX P4
- Надо отметить, что импульсный БП работает эффективно, когда все его выходы под нагрузкой, поэтому на выход +5В можно припаять лампочку, черный и красный провода, даже автомобильную на 12 В. Она не будет ярко светиться, этого и не требуется, главное, чтобы цепь была под нагрузкой. Аналогично поступаем с линией 3.3В – припаиваем на лампу в 5-10В оранжевый и черный провод. Одну из этих ламп можно вывести на лицевую панель как индикатор, что БП включен, и питание подано;
Вывод провода от БП к шуруповерту
- На шуруповерт пускаем черный провод к минусу в аккумуляторном отсеке и желтый подключаем к плюсу. Удаление гальванических банок из аккумуляторного отсека и пайка проводов осуществляются по методике, описанной ранее;
Ввод линии 12В на аккумуляторный отсек
- Оставшиеся лишние провода можно откусить или для надежности пустить параллельно в одной линии;
- После подключения всех проводов включаем блок питания в сеть, если все сделано правильно, шуруповерт будет работать.
Надо отметить, что есть и другие способы собрать блоки питания на трансформаторе, выдающие полную мощность в 300-400Вт. В нашем случае рассматривались варианты, не требующие капиталовложений и больших знаний. В других случаях, когда делается блок питания для шуруповерта 18В своими руками, блок питания для шуруповерта 12В от ПК не подойдет. Можно определенными доработками повысить напряжение до 18 вольт, но это требует детального рассмотрения в отдельной статье, потребуются другие варианты, знания электротехники и практические навыки.
Видео

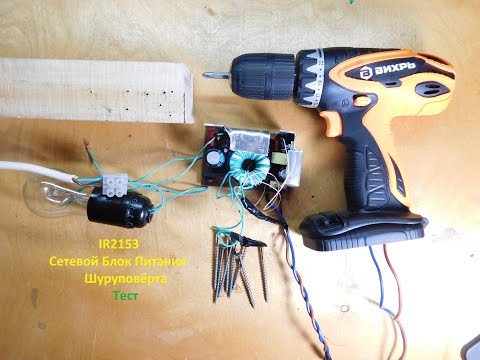

Как сделать блок питания из энергосберегающих ламп
Оцените статью:
Замена блока питания PlayStation 4 Pro
Автор: Ashlyn Chow (и 8 других участников)
- Избранное: 11
- Завершено: 32
Сложность
Умеренный
Шаги
7
Необходимое время
5 — 15 минут
Секции
1
- Блок питания 7 шагов
Флаги
0
- BackPlayStation 4 Pro
- Полный экран
- Опции
- История
- Скачать PDF
- Править
- Перевести
- Встроить это руководство
org/HowToDirection»>Переверните консоль правой стороной вверх.
Возьмитесь за два угла, расположенных на передней панели устройства.
Потяните вверх, пока не услышите громкий щелчок.
Это может потребовать больших усилий, так что не бойтесь немного грубо обращаться с консолью.
После отделения обоих углов сдвиньте крышку назад и снимите ее.
Редактировать
Еще раз переверните консоль.
Используйте отвертку T8 Torx Security, чтобы удалить три черных 7-миллиметровых винта на задней панели.
Снимите нижнюю крышку так же, как и верхнюю. Возьмитесь за обе стороны, потяните вверх до щелчка и соскользните.
Редактировать
Переверните консоль, чтобы продолжить работу на верхней стороне.
Поместите пальцы под края блока питания с обеих сторон и потяните прямо вверх.
Будьте осторожны, не тяните слишком далеко, узел все еще соединен в одной точке.
Возьмитесь за разъем позади блока питания и потяните прямо.
Редактировать
Автор
с 8 другими участниками
Значки: 13
+10 еще значков
Команда
Отказ блока питания Antec ATX (EA-650, зеленый) — новая отвертка
Роджер Ченг
Как любитель электроники, я хорошо знаком с запахом жареной электроники и горелого пластика. Но я обычно чувствую их запах сразу после того, как совершил ошибку, а не просыпаюсь от этого запаха утром. Я выскочил из постели в поисках источника, думая, что один из моих проектов умер за одну ночь. Но это был не один из моих проектов. Запах исходил от моего сервера TrueNAS CORE, который на удивление все еще работал. После того, как я его как следует выключил и разобрал блок питания, вот что я увидел:
Нехорошо, что-то нагрелось настолько, что проплавила дыру.
Источником тепла является ряд резисторов для поверхностного монтажа. Хотя резистор должен превращать электричество в тепло, он не должен нагреваться до такой степени.
На другой стороне печатной платы за этими транзисторами нет компонентов. Всего несколько идентификаторов «2960323904» и «DC-3266».
Следы ожогов, оставленные внутри корпуса источника питания, означают, что они достаточно нагрелись, чтобы начать гореть, что, к счастью, осталось внутри корпуса и не переросло в пожар дома.
Ура правилам электропожарной безопасности! Однако меня беспокоит тот факт, что он вообще загорелся, так как у меня будет отключаться блок питания, когда что-то пойдет не так. Каждый из моих предыдущих неисправных блоков питания отключался и отказывался снова работать, но этот продолжал весело работать даже после того, как (на короткое время) загорелся!
Не было никаких признаков повреждения, кроме платы вертикальной стойки. Я не видел ничего, что мог бы распознать как предохранитель, хотя я уверен, что есть форм-факторы, которые я не распознаю. [ОБНОВЛЕНИЕ: я разобрал еще один компьютерный блок питания и обнаружил, что он умер из-за перегоревшего предохранителя. Предохранитель был очень спрятан и определенно не предназначен для доступа пользователя. Как только я нашел предохранитель в этом другом источнике питания, я смог вернуться к этому источнику питания и также найти его необслуживаемый пользователем предохранитель. Этот предохранитель не перегорел, несмотря на пожар.]
Нет следов перегрева на печатной плате.
Этот блок питания работал тихо и надежно в течение многих лет, питая мой сервер TrueNAS CORE. Мой счетчик Kill-A-Watt показывал устойчивое энергопотребление примерно в 80-90 Вт, что составляет ничтожную долю заявленной мощности этого блока питания в 650 Вт.
Я не помню, как долго у меня был этот блок питания, но я уверен, что гарантия на него давно истекла. Единственная отметка с датой, которую я видел, была на задней части охлаждающего вентилятора с датой изготовления 13 декабря 2011 года. Это устанавливает верхнюю границу возраста.
Случайное примечание: я думаю, что «Protechnic» — вполне разумное название для компании-поставщика электроники. Однако, учитывая этот эпизод возгорания, я также отмечаю, что это всего лишь одна неудачная буква от «пиротехники».
Я не знаю, что должен был делать этот ряд резисторов, но ясно, что они больше не могли сопротивляться. pic.twitter.com/IPWlG3mAve
— Роджер Ченг (@Regorlas) 3 июля 2022 г.
