Панели оператора Siemens SIMATIC HMI Comfort Panel
Панели оператора Siemens SIMATIC HMI Comfort Panel – это серия панелей оператора для решения широкого круга задач человеко-машинного интерфейса.
Отсутствие вращающихся частей, небольшая монтажная глубина, высокая стойкость к вибрационным и ударным, а также электромагнитным воздействиям, степень защиты фронтальной части корпуса IP65 позволяют использовать панели этой серии в жестких промышленных условиях, успешно решать задачи оперативного управления и мониторинга на уровне производственных машин и установок.
Все панели Siemens SIMATIC HMI Comfort Panel оснащены широкоформатными цветными яркими TFT дисплеями, позволяющими увеличивать площадь отображения информации на 40% по сравнению с существующими панелями операторов SIMATIC с той же диагональю экрана. Широкий угол обзора, достигающий 170 градусов, существенно упрощает считывание визуальной информации.
Яркость подсветки экрана может регулироваться в диапазоне от 0 до 100%.
Управление яркостью подсветки может выполняться из проекта панели оператора или из программы контроллера.
Поддержка протокола PROFIenergy позволяет выполнять централизованное управление яркостью дисплеев всех сетевых панелей операторов для реализации алгоритмов энергосбережения, например, для отключения всех панелей на периоды пауз в выполнении производственных операций.
Все панели Siemens SIMATIC HMI Comfort Panel комфортной линии обеспечивают поддержку развитого набора функций человеко-машинного интерфейса, одинакового для всех панелей серии.
Состав этих функций достаточно широк и наиболее близок к функциональным возможностям существующих многофункциональных панелей операторов SIMATIC. При этом производительность панелей комфортной линии увеличена по сравнению с панелями операторов SIMATIC MP 277 практически в два раза, что существенно снижает времена обновления информации.
Панели SIMATIC HMI Comfort Panel способны отображать интернет-страницы, а также документы Adobe Acrobat, MS Word и MS Excel.
Все панели линии Comfort Panel обеспечивают необслуживаемое сохранение данных при перебоях в питании без использования блоков бесперебойного питания. При этом данные из оперативной памяти панели сохраняются в системной SD карте, архивы и рецепты – во второй SD карте.
Дополнительно использование SD карт позволяет производить замену панели оператора без использования программатора. Панели Comfort Panel обеспечивают поддержку расширенного набора диагностических функций при работе с программируемыми контроллерами SIMATIC S7/WinAC. Эти функции позволяют выполнять считывание и отображение диагностической информации, для получения доступа к которой ранее был необходим STEP 7. Для просмотра диагностических сообщений может быть использован новый элемент управления.
Варианты исполнения панелей оператора SIMATIC HMI Comfort Panel:
с диагоналями экранов 4.3”, 7.0”, 9.0” и 12.1”;
с сенсорной и/ или мембранной клавиатурой.
В панелях операторов с мембранной клавиатурой все программируемые функциональные клавиши оснащены встроенными светодиодами.
Системные клавиши таких панелей подобны клавиатуре мобильного телефона.
Все сенсорные панели серии позволяют использовать для отображения информации портретный или ландшафтный режим.
Все сенсорные панели серии позволяют использовать для отображения информации портретный или ландшафтный режим.
Интерфейсы панелей оснащены:
встроенным интерфейсом RS 422/RS 485 с поддержкой протокола PROFIBUS DP;
встроенным интерфейсом PROFINET. В панелях операторов с диагональю экрана от 7” и выше этот интерфейс оснащен встроенным 2-канальным коммутатором Ethernet;
двумя USB-Host портами и одним USB портом ведомого прибора;
двумя отсеками для установки SIMATIC HMI SD карт;
аудио входом и аудио выходом;
2-полюсным съемным терминальным блоком подключения цепи питания =24 В.
Панели оператора Siemens SIMATIC HMI Comfort Panel могут работать с программируемыми контроллерами:
S7-200 с подключением через PROFIBUS DP;
S7-1200 с подключением через PROFINET;
S7-300/ S7-400/ WinAC с подключением через PROFIBUS DP или PROFINET;
Allen Bradley с подключением через DF1 или Ethernet/IP;
Mitsubishi с подключением через Fx или MC TCP/IP;
Modicon с подключением через Modbus RTU или Modbus TCP;
OMRON с подключением через Host Link или Multi Link.
Дополнительно они способны поддерживать обмен данными с приборами SIMATIC HMI по протоколу HTTP.
Проектирование
Для конфигурирования панелей необходим пакет программ SIMATIC WinCC от V11 и выше с лицензией Comfort, Advanced или Professional.
Загрузка проекта производится с использованием стандартного Ethernet или USB кабеля.
Имееется поддержка 32 языков, включая русский, что позволяет выполнять разработку мультиязыковых проектов и снимает ограничения на возможность использования панелей во всех регионах земного шара.
SIMATIC HMI TP1500 Comfort | 6AV2124-0QC02-0AX0 | 6AV2 124-0QC02-0AX0
Гарантии
Заказать
Есть в наличииСклады в нескольких городах России.
Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.
Гарантия 1 годГарантийное обслуживание в течение 1 года.
Опт и розницаСпециальные цены для оптовых покупателей.
Доставка по
РоссииДоставим оборудование в любой регион России.
Заказной номер: 6AV2124-0QC02-0AX0, 6AV2 124-0QC02-0AX0
Технические характеристики
| Производитель | SIEMENS |
| Серия | SIMATIC HMI Comfort Panel |
| Модель | TP1500 Comfort |
| Заказной номер | 6AV2 124-0QC02-0AX0 |
| Процессор | x86 1.0 МГц |
| Дисплей | |
|---|---|
| Широкоформатный, 16 млн. цветов, горизонтальный/вертикальный угол обзора 170°, наработка на отказ 80000 часов | |
| Тип | TFT |
| Диагональ экрана | 15.4” |
| Разрешение, точек | 1280х800 |
| Интерфейс RS 485/422 | 1 (PROFIBUS) |
| Интерфейс Ethernet (RJ45) | 2 (PN, встроенный коммутатор)+1 ГГбит Ethernet |
| SD/USB Host/USB Device | 2/ 2/ 1 |
| Системная карта | Есть |
| Сертификаты | CE, UL, cULus, Ex зоны 2/22, FM класс I раздел 2, C-Tick, GL, ABS, BV, DNV, LRS, NK |
| Память пользователя | 24 Мб |
| Объем памяти для опций/рецептов | 2 Мб |
| К-во аварийных сообщений/классов сообщений | 6000/32 |
| Количество переменных | 4096 |
| Количество экранов | 750 |
| Размер буфера сообщений | 1024 |
| Кривые F(t)/F(x) | Есть/есть |
| Количество рецептов | 500 |
| Количество архивов | 50 |
| Количество скриптов | 200 |
| Приложения/опции | SmartAccess/SmartService, System Diagnostic S7 controller, Internet Explorer, PDF/Word/Excel viewer, Media Player |
| Проектирование | WinCC Comfort, Advanced, Professional от V11 SP2 Update 1 |
| Потребляемый ток |
1. 5 А
|
| Степень защиты | фронтальная панель IP65/корпус IP20 |
| Фронтальная панель, мм | 483 x 310 / 415 x 310 |
| Монтажный проем, мм | 432 x 267 / 394 x 289 |
Габаритные размеры SIEMENS TP1500 Comfort
Руководство по эксплуатации (PDF)
Самовывоз
Товар можно получить в будние дни на складе в Москве, Санкт-Петербурге, Ростове-на-Дону или Екатеринбурге. Сроки отгрузки — 1-3 дня после оплаты. Заказ должен быть предварительно согласован с менеджером ООО «ТПК «ТЕХПРИВОД».
Регионы России
Заказ может быть доставлен в любой регион России. Доставка осуществляется транспортной компанией «Деловые Линии» либо перевозчиком, выбранным заказчиком. До терминала транспортной компании товар доставляется бесплатно.
Примерную стоимость доставки можно рассчитать с помощью тарифного калькулятора.
Уточнить условия доставки и задать дополнительные вопросы можно по телефонам: +7 (495) 966-07-07 и 8 (800) 707-66-72 (бесплатный звонок).
Базовые панели SIMATIC HMI | Панели SIMATIC HMI
Экономичная эксплуатация и мониторинг во втором поколении
Базовые панели SIMATIC HMI 2-го поколения со сложными базовыми функциями ЧМИ представляют собой идеальную серию начального уровня для простых приложений ЧМИ. Серия устройств предлагает панели с дисплеями 4″, 7″, 9″ и 12″, а также комбинированное клавишное или сенсорное управление. Инновационные широкоэкранные дисплеи имеют высокое разрешение и отображают 64 000 цветов. Они могут быть установлены в портретном режиме и особенно энергоэффективны благодаря 100% регулируемой яркости. Инновационный пользовательский интерфейс открывает широкий спектр операций с улучшенным удобством использования благодаря новым элементам управления и графике.
Брошюра: «Визуализация на машинном уровне с помощью SIMATIC HMI — новый уровень эффективности»
Скачать PDF
HM и SPS в чатеПреимущества
• Идеальная линейка начального уровня для простых приложений ЧМИ
• Совместимость при монтаже с панелями SIMATIC HMI Comfort
и существующими базовыми панелями SIMATIC HMI 4“ и 6“
• Гибкая масштабируемость в линейке ЧМИ
• Широкоэкранные дисплеи с регулируемой яркостью и высоким разрешением, отображающие 64 000 цветов
• Инновационный пользовательский интерфейс и улучшенное удобство использования
благодаря новым элементам управления и графике подключение к различным ПЛК
• Версии для PROFIBUS или PROFINET
• Архивирование через USB-накопитель
Визуализация позволяет значительно повысить качество процесса на компактных установках или в небольших приложениях.
Обладая всеми важными базовыми функциями HMI, базовые панели SIMATIC HMI 2-го поколения открывают совершенно новые возможности с точки зрения управления и контроля также в области машиностроения по особенно привлекательной цене.
Как и все другие устройства в нашем ассортименте, базовые панели 2-го поколения предлагают проверенное качество SIMATIC и, независимо от размера дисплея, многочисленные стандартные программные функции, например, регистрацию аварийных сигналов, управление рецептами, функции тенденций и переключение языка.
Масштабируемое программное обеспечение для легкой настройки
Базовые панели SIMATIC HMI 2-го поколения можно настроить с помощью SIMATIC WinCC (TIA Portal) в экономичной базовой версии, которая уже предлагает выдающееся удобство использования и беспрецедентную инженерную эффективность Engineering Framework. Пользователь может легко создавать приложения визуализации за короткое время.
Поскольку программное обеспечение является масштабируемым, он может начать с небольшого решения и в любое время расширить его по мере необходимости, например, увеличив количество тегов или заменив панели на другой диапазон производительности.
Широкоэкранные дисплеи с высоким разрешением
Базовые панели SIMATIC HMI 2-го поколения доступны с широкоэкранными дисплеями высокого разрешения от 4 до 12 дюймов. Они также поддерживают конфигурации с портретной ориентацией.
Высокое разрешение и глубина цвета 64 000 цветов способствуют улучшенной визуализации процесса. Яркость дисплеев регулируется до 100 %, что обеспечивает оптимальную гибкость.
Инновационный пользовательский интерфейс предлагает большое разнообразие с точки зрения опыта и работы. Базовые панели SIMATIC HMI оснащены удобными сенсорными экранами и удобными свободно настраиваемыми клавишами.
Улучшенное удобство использования
Интерфейс USB облегчает подключение клавиатуры, мыши или сканера штрих-кода и поддерживает простое архивирование данных на USB-накопителе.
Благодаря интерфейсу PROFIBUS или PROFINET базовые панели SIMATIC HMI 2-го поколения позволяют подключаться к различным ПЛК.
Визуализация приложений базового контроллера SIMATIC S7-1200 предлагает особенно большую добавленную стоимость.
Ассортимент продукции
Все устройства семейства SIMATIC HMI Basic Panel характеризуются одинаковым набором основных функций независимо от выбранного размера устройства. Тем не менее, в зависимости от сложности задачи визуализации вы можете выбирать между устройствами с разными размерами экрана и разрешением, а также количеством функциональных клавиш.
Панель для задач ЧМИ ограниченной сложности. 4-дюймовая широкоэкранная сенсорная панель с цветным дисплеем и 4 функциональными клавишами.
KTP400 Basic предназначен для использования в сетях PROFINET; особенно подходит для условий ограниченного пространства непосредственно на станке, особенно в сочетании с контроллерами SIMATIC S7-1200, а также с другими контроллерами.
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
7-дюймовая широкоэкранная сенсорная панель с цветным дисплеем и 8 функциональными клавишами
Базовая панель для задач ЧМИ в нижнем и среднем диапазоне производительности с контроллерами SIMATIC S7-1200, а также с другими ПЛК.
KTP700 Basic доступен в двух версиях.
KTP700 Basic для PROFINET
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
KTP700 Basic DP для соединений MPI/PROFIBUS DP
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
Широкоэкранная сенсорная панель 9 дюймов с цветным дисплеем и 8 функциональными клавишами
Базовая панель для задач ЧМИ средней производительности с контроллерами SIMATIC S7-1200, а также с другими контроллерами. По размеру экрана и разрешению KTP900 отвечает более высоким требованиям.
KTP900 Basic доступен только в версии с интерфейсом Ethernet для использования в сетях PROFINET.
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
12-дюймовая широкоэкранная сенсорная панель с цветным дисплеем и 10 функциональными клавишами
Устройства HMI для задач средней производительности для использования в сетях PROFINET или PROFIBUS.
KTP1200 Basic — идеальный компонент ЧМИ для средних и верхних систем контроллеров S7-1200. По размеру экрана и разрешению KTP1200 отвечает более высоким требованиям.
KTP1200 Basic для PROFINET
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
KTP1200 Basic DP для соединений MPI/PROFIBUS DP
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA

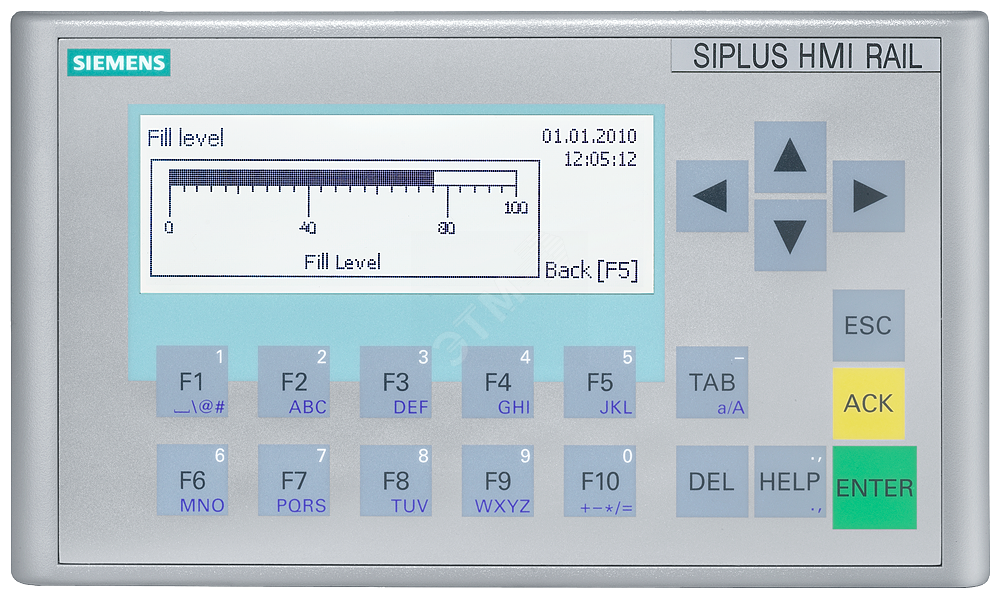

Для простых задач автоматизации в экстремальных условиях окружающей среды доступны специальные усовершенствованные версии SIPLUS, обеспечивающие повышенную эксплуатационную надежность.
Краткий обзор преимуществ базовых панелей SIPLUS HMI:
- Стойкость к агрессивным химическим, биологическим и механически активным газам и соляному туману
- Защита от конденсата (допускается образование льда!)
- Высокая надежность в расширенном диапазоне температур (от -25°C до +70°C) как на этапе запуска, так и во время работы
- Гибкая адаптация к любому применению благодаря увеличенной высоте установки от –1000 до + 5000 метров
- Высокая производительность и защита инвестиций благодаря минимальному времени простоя и снижению производительности
больше информации о SIPLUS Extreme
SIPLUS HMI KTP400 Базовый
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
SIPLUS HMI KTP700 Базовый
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
SIPLUS HMI KTP900 Базовый
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
SIPLUS HMI KTP1200 Базовый
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
SIPLUS HMI KTP700 Basic DP
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
SIPLUS HMI KTP900 Basic DP
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
Три меньших варианта PROFINET базовых панелей SIMATIC HMI также доступны в виде бесключевых устройств.
Они имеют те же размеры, что и стандартные устройства.
Операция управляется исключительно через сенсорный экран.
Вы настраиваете устройства SIMATIC Basic Keyless так же, как соответствующие стандартные устройства, на которых они основаны. Однако настроенные функциональные клавиши не действуют.
Панель для задач ЧМИ ограниченной сложности.
4-дюймовый широкоэкранный сенсорный экран с цветным дисплеем и передней панелью нейтрального дизайна.
TP400 Basic предназначен для использования в сетях PROFINET; особенно подходит для условий ограниченного пространства непосредственно на станке, особенно в сочетании с контроллерами SIMATIC S7-1200, а также с другими контроллерами.
- Технические данные
- Устройство в Industry Mall
- Устройство в инструменте выбора TIA
7-дюймовая широкоформатная сенсорная панель с цветным дисплеем и передней панелью нейтрального дизайна
Базовая панель для задач ЧМИ в нижнем и среднем диапазоне производительности с контроллерами SIMATIC S7-1200, а также с другими ПЛК.
TP700 Basic доступен только в версии с интерфейсом Ethernet для использования в сетях PROFINET.
9-дюймовая широкоэкранная сенсорная панель с цветным дисплеем и лицевой панелью нейтрального дизайна.
Базовая панель для задач ЧМИ средней производительности с контроллерами SIMATIC S7-1200, а также с другими контроллерами. Что касается размера экрана и разрешения, то TP900 соответствует более высоким требованиям.
TP900 Basic доступен только в версии с интерфейсом Ethernet для использования в сетях PROFINET.
Загрузки и поддержка Краткий обзор базовых панелей SIMATIC HMI
Рекомендации Посмотрите, как базовые панели SIMATIC HMI доказали свою ценность во многих различных приложениях во всех отраслях промышленности
Индустрия кибербезопасности RUПанели ЧМИ SIMATIC | Человеко-машинные интерфейсы
HM и SPS в чате При выборе подходящего устройства для управления и мониторинга применяются следующие критерии: оно должно быть перспективным, гибким, интегрируемым в сети более высокого уровня и способным соответствовать постоянно растущим требованиям к прозрачности и предоставлению данных.
Именно здесь три линейки наших панелей SIMATIC HMI вступают в свои права. Являясь аппаратным обеспечением HMI, эти панели оператора идеально сочетаются с соответствующим программным обеспечением HMI для машинно-ориентированного управления. Это также относится к требованиям, выходящим за рамки стандартных приложений.
Машинно-ориентированная эксплуатация и мониторинг — это больше, чем широкий спектр аппаратных средств ЧМИ различных размеров и принципов работы. Концепция Totally Integrated Automation (TIA), а также полная цифровизация компании очевидны на стыке между человеком и машиной или оператором и процессом. SIMATIC HMI Panels предлагает портфель решений, который сочетает в себе все дополнительные преимущества TIA для повышения производительности, эффективности и удобства использования. Программное обеспечение для конфигурирования WinCC на портале TIA Portal предоставляет именно те функции, которые необходимы для вашего решения по автоматизации.
Устройства управления и контроля SIMATIC HMI всегда идеально адаптируются к требованиям вашей задачи визуализации.
Тонкая масштабируемость от простых задач до высокопроизводительных конфигураций.Включены дополнительные значения
Визуализация на уровне машины — это гораздо больше, чем просто широкий выбор аппаратных средств панели различных размеров и элементов управления. Полностью интегрированная автоматизация и идея полной цифровизации всего предприятия наиболее наглядно демонстрируются на стыке человека и машины или оператора и процесса. SIMATIC HMI предлагает портфель решений, включающий все преимущества TIA, обеспечивающий производительность, эффективность и удобство использования.
Создавайте визуализацию быстрее и проще, чем когда-либо прежде. Воспользуйтесь преимуществами нашей уникальной концепции библиотеки, интеллектуальных редакторов, моделирования и виртуального ввода в эксплуатацию. Посмотрите наши видео, чтобы убедиться, насколько это просто.
Просто повторно используйте то, что было опробовано и протестировано.
TIA Portal предлагает обширную библиотечную область для быстрого архивирования и повторного использования ваших проектов. Вы также можете получить доступ ко многим предварительно собранным элементам, хранящимся там. Вам не нужно изобретать велосипед.
Избегайте множественных записей и ошибок. Устранение неполадок требует много времени во время проектирования. Портал TIA думает сам за себя: конфликты типов в связке, вызванные множественными записями или отсутствием данных и переменных, обнаруживаются немедленно. Это сокращает время планирования проекта.
Тестирование и оценка перед вводом в эксплуатацию: удобство использования является ключевым аспектом визуализации. Проверьте свой проект на предмет этого аспекта с помощью функции TIA Portal Simulation, чтобы проверить и проанализировать планирование вашего проекта — для беспрепятственного ввода в эксплуатацию. Инновационные объекты управления оператором с динамическими или анимированными элементами прямо из библиотек инженерных систем, редактор стилей для создания экранов в соответствии с вашим корпоративным дизайном и аппаратное обеспечение HMI, поддерживающее даже управление жестами или мультитач.
Используйте визуализацию, чтобы продемонстрировать свою машину.
Панели оператора SIMATIC HMI предлагают сенсорные функции. От управления жестами на базовых панелях до всплывающих окон на панелях Comfort и мультитач на IPC — панели SIMATIC HMI обеспечивают максимальное удобство использования.Визуализация на уровне машины с панелями оператора SIMATIC HMI: используйте подходящее устройство HMI для своего приложения.
Масштабируемость для различных приложений: в портфолио SIMATIC HMI Panel имеется подходящее операторское устройство HMI для любой ситуации. Даже если требования со временем меняются, масштабируемость и согласованность для всех семейств устройств обеспечивается, среди прочего, стандартным широкоэкранным форматом. Надежность в любых условиях: SIMATIC HMI предлагает подходящую панель практически для любых производственных условий. Различные сертификаты и приложения гарантируют, что устройства можно использовать как в суровых условиях на открытом воздухе, так и в ультрагигиеничных условиях.
Держите процесс в поле зрения: независимо от содержания, удобочитаемость — это самое важное качество, которое должен предлагать пользовательский интерфейс. Широкоэкранные дисплеи во всех решениях HMI не отражающие, антибликовые и с регулируемой яркостью. В версии с вызывной панелью это обеспечивает полностью автоматический датчик яркости.Защитите свои инвестиции, ноу-хау и обеспечьте надежную работу. Безопасность машин, информационная безопасность и защита инвестиций: будьте в безопасности с панелями SIMATIC HMI.
Надежная защита, минимум усилий: все операторские панели HMI идеально подходят для концепции «Интегрированная безопасность». Входы Failsafe для элементов аварийного выключателя могут быть подключены непосредственно с клавишных панелей или, в случае мобильных панелей, встроены в устройство и могут быть подключены через PROFIsafe. Концепция «Security Integrated» обеспечивает комплексную защиту вашего операторского устройства и всех конфиденциальных данных от несанкционированного доступа.
Ограничение доступа может быть установлено с защитой паролем через администрирование пользователей на портале TIA и на самом устройстве HMI.
Максимальная безопасность инвестиций: воспользуйтесь нашим круглосуточным сервисом и полагайтесь на долгосрочную доступность компонентов. Если для ваших устройств HMI требуется смена поколения, интеллектуальная инженерия гарантирует, что смена поколения пройдет максимально гладко.Надежное обнаружение и анализ ошибок во время проектирования обеспечивает быстрый ввод в эксплуатацию и минимизирует время простоя даже в случае замены устройства.
Надежное обнаружение ошибок: комплексная система обмена сообщениями через TIA Portal немедленно информирует вас о возникновении ошибки на вашем компьютере. Чтобы еще больше сократить время простоя, вы можете автоматически отправить уведомление своему специалисту по обслуживанию. Простой анализ ошибок и более быстрое их обнаружение: благодаря встроенной системной диагностике планирование вашего проекта для рабочего устройства HMI может быть использовано для оптимального анализа ошибок.
Ошибки точно локализуются с помощью функции, настраиваемой всего за несколько шагов с помощью перетаскивания.
Замена устройства без потери данных: если дисплей когда-либо выйдет из строя, вам не нужно беспокоиться о своих данных. В дополнение к функциям резервного копирования в TIA Portal встроенная системная карта доступна в качестве резервной в панели Advanced HMI.Открытость благодаря автоматизации на базе ПК

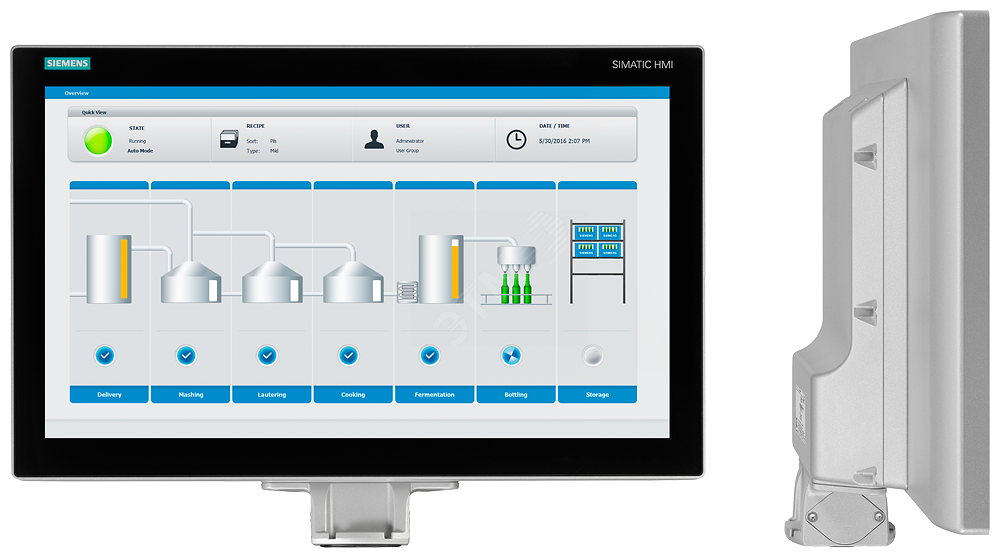

Визуализация на уровне машины с SIMATIC HMI Control PC — открытость на базе ПК обеспечивает гибкость и независимость вас и ваших приложений.
Высочайшая производительность с SIMATIC HMI Control PC — от встроенных машинных систем до высокотехнологичных решений с промышленными ПК.
Все на одном операторском устройстве: используйте отказоустойчивый программный контроллер для локального, децентрализованного управления и эксплуатации.
