Что представляет собой блок Сигнал-20П. Каковы его основные функции и возможности. Какие типы шлейфов сигнализации поддерживает прибор. Как осуществляется управление и программирование блока. В чем заключаются преимущества использования Сигнал-20П.
Назначение и область применения блока Сигнал-20П
Блок приемно-контрольный охранно-пожарный Сигнал-20П предназначен для построения систем охранной и пожарной сигнализации. Он может использоваться как в составе интегрированной системы охраны «Орион», так и автономно. Основные функции прибора:
- Контроль шлейфов сигнализации с различными типами извещателей
- Управление исполнительными устройствами
- Передача извещений на пульт централизованного наблюдения
- Взаимодействие с другими приборами по интерфейсу RS-485
Сигнал-20П применяется на различных объектах — от небольших офисов до крупных промышленных предприятий. Он позволяет создавать гибкие и масштабируемые системы безопасности.
Ключевые технические характеристики Сигнал-20П
Рассмотрим основные параметры блока Сигнал-20П:
- Количество шлейфов сигнализации: 20
- Типы поддерживаемых шлейфов: охранные, пожарные, технологические
- Количество выходов: 5 релейных
- Интерфейс связи: RS-485
- Напряжение питания: 10,2-28 В
- Потребляемый ток: 200-650 мА (зависит от режима)
- Диапазон рабочих температур: от -30 до +50°C
Прибор имеет энергонезависимую память на 4096 событий. Это позволяет сохранять историю работы системы даже при отключении питания.
Поддерживаемые типы шлейфов сигнализации
Сигнал-20П обеспечивает гибкую настройку шлейфов под различные задачи. Какие типы ШС поддерживает прибор?
- Пожарный дымовой двухпороговый
- Пожарный комбинированный однопороговый
- Пожарный тепловой двухпороговый
- Охранный
- Охранный с контролем блокировки
- Технологический
- Охранный входной
- Тревожный
- Пожарный ручной
- Водосигнальный
Такое разнообразие позволяет подключать практически любые типы извещателей и датчиков. Тип шлейфа программируется индивидуально для каждого из 20 входов прибора.
Возможности управления и индикации
Как осуществляется управление блоком Сигнал-20П? Прибор имеет следующие средства управления и индикации:
- Встроенные светодиодные индикаторы состояния шлейфов и режимов работы
- Подключение внешних считывателей электронных идентификаторов
- Управление с пульта С2000 или компьютера по RS-485
- Программирование параметров с помощью ПО UProg
Светодиодная индикация позволяет быстро оценить состояние системы. Подключение считывателя обеспечивает удобное управление постановкой/снятием с охраны. Интеграция в систему «Орион» дает возможность централизованного мониторинга и управления.
Программирование и конфигурирование Сигнал-20П
Настройка блока Сигнал-20П осуществляется с помощью программы UProg. Какие параметры можно запрограммировать?
- Типы шлейфов сигнализации
- Тактика работы релейных выходов
- Задержки на вход/выход
- Параметры интеграции в систему «Орион»
- Коды электронных идентификаторов
- Текстовые описания зон и разделов
Гибкая настройка позволяет оптимально сконфигурировать прибор под конкретный объект. При необходимости параметры легко изменить, не демонтируя устройство.
Преимущества использования блока Сигнал-20П
Почему стоит выбрать Сигнал-20П для построения системы сигнализации? Основные преимущества прибора:
- Широкие функциональные возможности
- Поддержка различных типов извещателей
- Надежность и отказоустойчивость
- Удобство монтажа и обслуживания
- Возможность интеграции в крупные системы
- Оптимальное соотношение цена/функциональность
Блок Сигнал-20П позволяет создавать эффективные и экономичные системы охранно-пожарной сигнализации для объектов различного масштаба и назначения.
Особенности монтажа и подключения Сигнал-20П
На что следует обратить внимание при установке блока Сигнал-20П? Основные моменты:
- Прибор монтируется на стену или в шкаф
- Подключение проводов осуществляется через клеммные колодки
- Необходимо обеспечить бесперебойное питание 12 или 24 В
- Рекомендуется использовать экранированные кабели для шлейфов
- Важно соблюдать требования по заземлению
Корректный монтаж и подключение обеспечивают надежную работу прибора. При необходимости можно обратиться к документации или специалистам по установке.
Интеграция Сигнал-20П в систему «Орион»
- Подключение по интерфейсу RS-485
- Передача извещений на пульт С2000М
- Управление с клавиатур С2000-К и С2000-КС
- Взаимодействие с блоками индикации С2000-БИ
- Интеграция с программным обеспечением АРМ «Орион Про»
Включение Сигнал-20П в состав ИСО «Орион» позволяет создавать комплексные распределенные системы безопасности с единым центром управления и мониторинга.

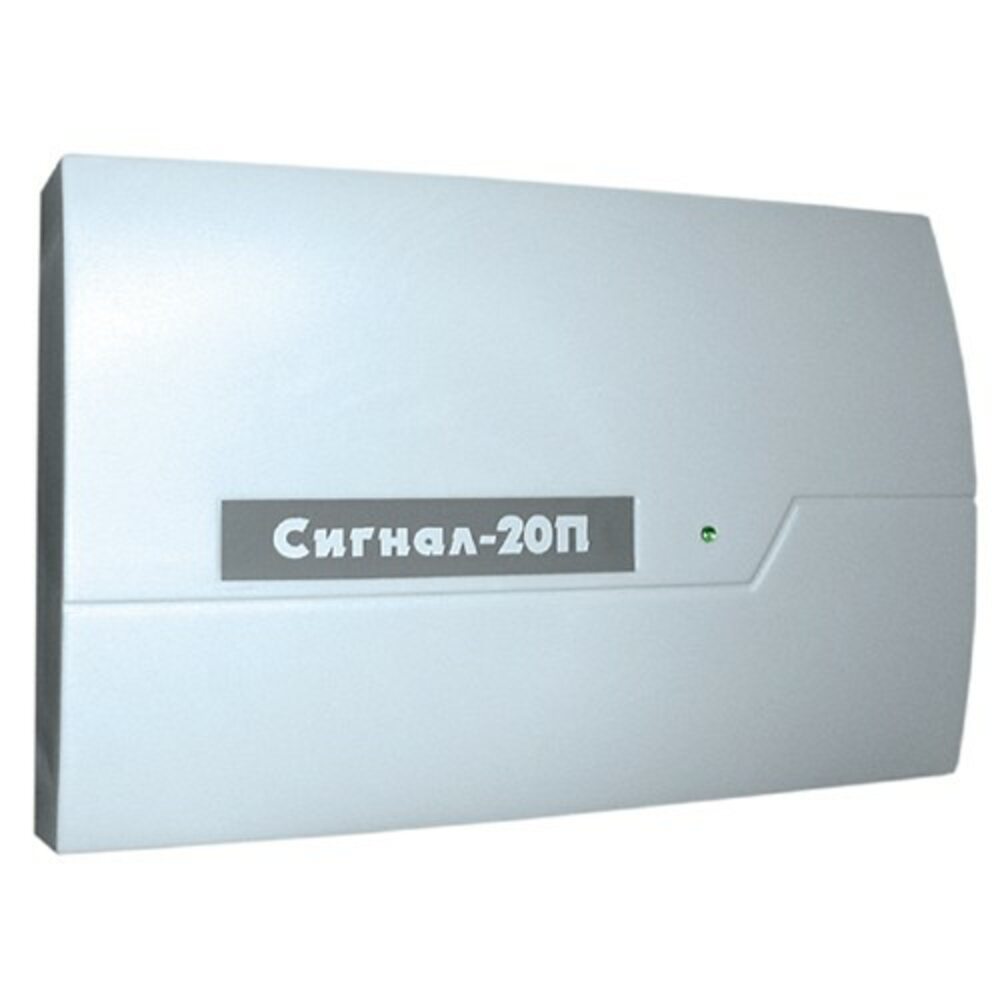

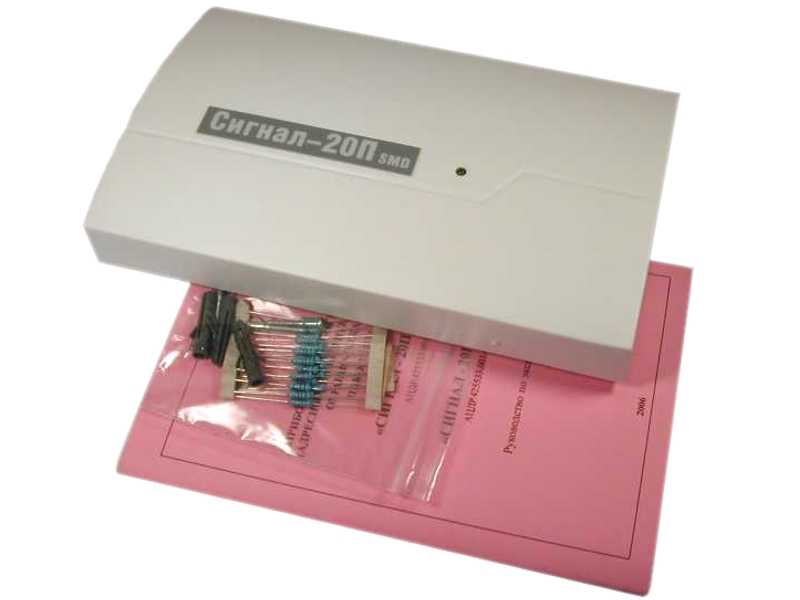

Блок приемно-контрольный охранно-пожарный Сигнал-20П, Сигнал-20П исп.01
Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Отличие «Сигнал-20П» от «Сигнал-20П исп.01» состоит в материале и размере корпуса.
- Описание
- Характеристики
- Скачать
- Цены
- Статьи
- База знаний
- Видеоматериалы
- Обсуждение
- Применен в проектах
- Новости
- Каталоги
- До 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
- Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
- Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
- Программируемые выходы (41 локальная тактика управления)
- Контроль двух выходов на обрыв и короткое замыкание
- Два ввода питания: для подключения основного и резервного источников питания
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 | |
Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС 100 Ом для пожарных ШС | |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй» | 20 кОм для охранных ШС 50 кОм для пожарных ШС | |
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС | с общим током потребления до 3 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей) | |
| Напряжение на каждом входе ШС | 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС | |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) | |
| Световая индикация | 1 индикатор отображения режимов | |
| Встроенный звуковой сигнализатор | нет | |
| Датчик вскрытия корпуса | микроконтакт | |
| Энергонезависимый буфер событий | 4096 сообщения | |
| Интерфейс | RS-485, протокол «Орион», «Орион 2. 1″ | |
| Питание блока | от внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ÷ 28,0 В постоянного тока | |
| Количество вводов питания | 2 | |
| Потребляемый ток | в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС) | 200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В |
| в режиме Пожар | 330 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В | |
| Готовность к работе после включения питания | не более 3 с | |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton | |
| Управление светодиодами считывателя | Двумя светодиодами (зеленым и красным). Сигнал управления «+5В КМОП» с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Управление звуковым сигнализатором считывателя | Нет | |
| Выходы | 5 шт. | |
| Электромагнитные реле (сухой контакт) | 3 шт.: 28 В-до 2 А или | |
| Электромагнитные реле | 2 шт.: 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР20 | |
| Материал корпуса | «Сигнал-20П исп.01» | металл |
| «Сигнал-20П» | пластик | |
| Габаритные размеры | «Сигнал-20П исп.01» | 229х136х41 мм |
| «Сигнал-20П» | 230x135x37 мм | |
| Вес блока | «Сигнал-20П исп.01» | не более 0,8 кг |
| «Сигнал-20П» | не более 0,5 кг | |
| Средний срок службы | 10 лет | |
| Программирование блока | программа UProg. exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип крепления | настенный навесной | |
Состав АРМ
Вопросы надежности. Локальный кэш
Вопросы надежности.
Лицензирование АРМ
Срок действия лицензий и доступ к обновлениям
Подключение оборудования охранной сигнализации и контроля доступа к АРМ
Подключение оборудования систем противопожарной защиты к АРМ
Ответы на вопросы по части 1
Установка АРМ
Пользовательский интерфейс
ПО
Создание новой БД. Удаление данных журналов. Резервное копирование. Реиндексация. Слияние нескольких баз данных
Добавление рабочих мест и их настройки
Добавление приборов. Пользовательский интерфейс
Импорт существующей конфигурации из пульта
Создание разделов
Добавление планов помещений.
Размещение на планах объектов ОПС
Страница
Создание логических объектов СКУД (точки и зоны доступа). Их расстановка на планах помещений
Сценарии управления. Создание, автоматический и ручной запуск
Вы можете задать вопрос в техподдержку.
Также можете оставить отзыв на продукт: пожаловаться, поблагодарить, предложить идею.

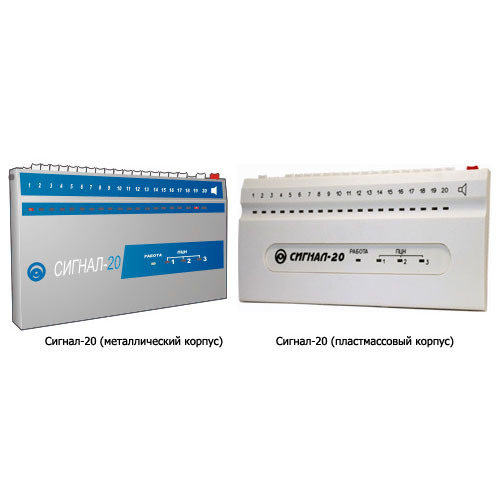

Прибор приемно-контрольный охранно-пожарный Сигнал-20
Предназначен для использования в автономном режиме или в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для работы в автономном режиме имеет клавишное управление.
- Описание
- Характеристики
- Скачать
- Статьи
- База знаний
- Обсуждение
- Применен в проектах
- Новости
- Каталоги
- 20 клавиш управления взятием/снятием
- 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
- Программирование типа ШС:
- охранные
- охранные с контролем блокировочного контакта извещателя
- пожарные комбинированные однопороговые
- Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц
- Напряжение в каждом шлейфе сигнализации 24 В
- Повышенная защищенность шлейфов от саботажа
- Использование режимов «Без права снятия с охраны», «Тихая тревога»
- Использование режима «Групповое взятие/снятие» для управления группой шлейфов от одного переключателя
- Контроль прохождения извещений на центральный пульт с помощью индикаторов «ПЦН»
- Программирование параметров конфигурации прибора под конкретный объект эксплуатации с пульта «С2000» или ПЭВМ
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 | |
Макс. сопротивление проводов ШС без учета оконечного сопротивления | Не более 1 кОм | |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и «землёй» | Не менее 50 кОм | |
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС — до 1,2 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС типа 1 — до 1,2 мА; общий ток потребления извещателей по одному ШС типа 2 — до 1,2 мА | |
| Напряжение на каждом входе ШС | 24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС | |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) | |
| Световая индикация | 20 индикаторов состояния каждого из ШС 3 индикатора состояния выходов 1 индикатор отображения режимов прибора | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | микропереключатель | |
| Интерфейс | RS-485, протокол Орион | |
| Питание прибора | От внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ÷ 28,0 В постоянного тока | |
| Количество вводов питания | 1 | |
| Потребляемый ток | в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС) | 200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В |
| в режиме Пожар | 330 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В | |
| Выходы | 5 шт. | |
| Электромагнитные реле (сухой контакт) | 3 шт.: 28 В — 2 А или 80 В — от 0,1 мА до 50 мА | |
| Электромагнитные реле (сухой контакт) | 2 шт.: 28 В — 2 А постоянного тока или 120 В – 2 А переменного тока | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Степень защиты корпуса | IР20 | |
| Габаритные размеры | 365х165х45 мм | |
| Вес прибора | не более 0,9 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип подключения к прибору | клеммная колодка под винт, провод от 0,3 до 2,0 кв.мм | |
| Тип монтажа | настенный навесной | |
Вы можете задать вопрос в техподдержку.
Также можете оставить отзыв на продукт: пожаловаться, поблагодарить, предложить идею.
Новинка 1157 3157 7443 Дневные ходовые огни 5630 20SMD Указатель поворота Двухцветный белый янтарный светодиодный фонарь для автомобиля
Дом Каталог продукции Автозапчасти и аксессуары для мотоциклов Автомобильный свет и автоматическое зеркало Другие автомобильные фары и автомобильные зеркала
Описание продукта
Информация о компании
Адрес:
Unit 214, No.
3 Beipingshipai East Rd, Kemulang, Tianhe District, Guangzhou
Тип бизнеса: Торговая компания
Деловой диапазон: Автозапчасти и аксессуары для мотоциклов
Основная продукция: Светодиодная автомобильная фара
Введение компании: Компания Guangzhou Peishang Co., Ltd. является профессиональным производителем и оптовым продавцом светодиодного освещения, основанным в 2016 году. Компания объединяет исследования, разработку, производство и продажу продукции. Основная продукция включает в себя автомобильные светодиодные фары, светодиодные рабочие фары, светодиодные панели и внутренние, наружные лампочки. Мы поддерживаем заказы OEM, ODM. Наши продукты пользуются большим доверием клиентов благодаря энергосбережению, стабильной работе, отличному качеству, разумной цене и хорошему послепродажному обслуживанию.
У нас есть интерактивная команда, которая прислушивается к клиентам, также мы замечаем, что все больше и больше микростартапов ищут поставщиков, которые предлагают небольшой минимальный объем заказа и индивидуальный заказ, и мы хотели бы поддержать этот бизнес!
Вся наша продукция сертифицирована CE, RoHS и экспортируется по всему миру, в Северную Америку, Центральную Америку, Южную Америку, Россию, Японию, Европу, Азию и страны Ближнего Востока.
Каждое изделие должно пройти строгие испытания, включая серию механических и электрических испытаний, а также имитационные испытания в суровых условиях. Если вы хотите настроить продукт с особыми требованиями, такими как индивидуальный внешний вид, структура, логотип, цвет, упаковка и т. д., пожалуйста, свяжитесь с нами. Мы сделаем все возможное, чтобы удовлетворить ваши потребности нашей профессией и страстью.
Мы рассчитываем на сотрудничество с вами и надеемся установить долгосрочные деловые отношения.
Как только вы получите свой вопрос, поставщик ответит вам как можно скорее.
Отправьте сообщение этому поставщику
Горячие поиски
- Автомобильный свет
- Автомобильный свет
- Светодиодный автомобиль
- Свет лампы автомобиля
- Автомобильная светодиодная фара
- Светодиодный фонарь заднего хода
- Автомобильный сигнальный светодиодный свет
- Светодиодный индикатор поворота автомобиля
- Светодиодный индикатор поворота
Подробнее
Поделиться
Родственные категории
- Задние фары
- Включить свет
- Зеркало заднего вида
Toby’s T20 Canbus 7743 144 SMD Указатель поворота автомобиля Стоп-сигнал | Wholesale
Products
Log in / Register
All Categories
Consumer Electronics
Fashion & Accessories
Home, Garden & Furniture
Office & Stationery
Beauty & Fragrances
Pet & Animal Care
Tools & Обустройство дома
Здоровье и личная гигиена
Automotive
Food & Beverage
Sports & Fitness
Baby Center
Show all categories
ExpressDealsRFQ Marketplace
Services
Pay in Installments
RFQ Marketplace
Logistics
Tradeling Logistics
Inspection Services
Частная торговая марка
Подержанное: покупка и продажа
Часто задаваемые вопросы
Связаться с нами
Условия
Политика возврата и возмещения
- готово к отправке
29 AED
/ Piece
, без учета НДС
Оплачивается с легкими рассрочками
об этом предмете
Иллюстрирует яркий свет, который помогает вам в карьере
90 0.
Обост. высокая эффективность, низкое энергопотребление и длительный срок службы
Изготовлен из высококачественных материалов, обеспечивающих долговечность и устойчивость к сильным ударам
Количество
Идет загрузка…
/ шт.
Мин. Количество для заказа: 4 шт.
Общая стоимость
вкл. НДС
116 AED
Информация о продавцах
Долгосрочный Genral Trading LLC
Проверенные
Сервисы
Инспекционный сервис
Обзор
SLER SKU ID:
7743-14444444SMMY
SKU ID. №
Купить в Tradeling
Sell on Tradeling
About Tradeling
-
Blog
Help & Contact
Tradeling Services
Оставайтесь в курсе
Следуйте за нами на
© 2023 tradeling.
