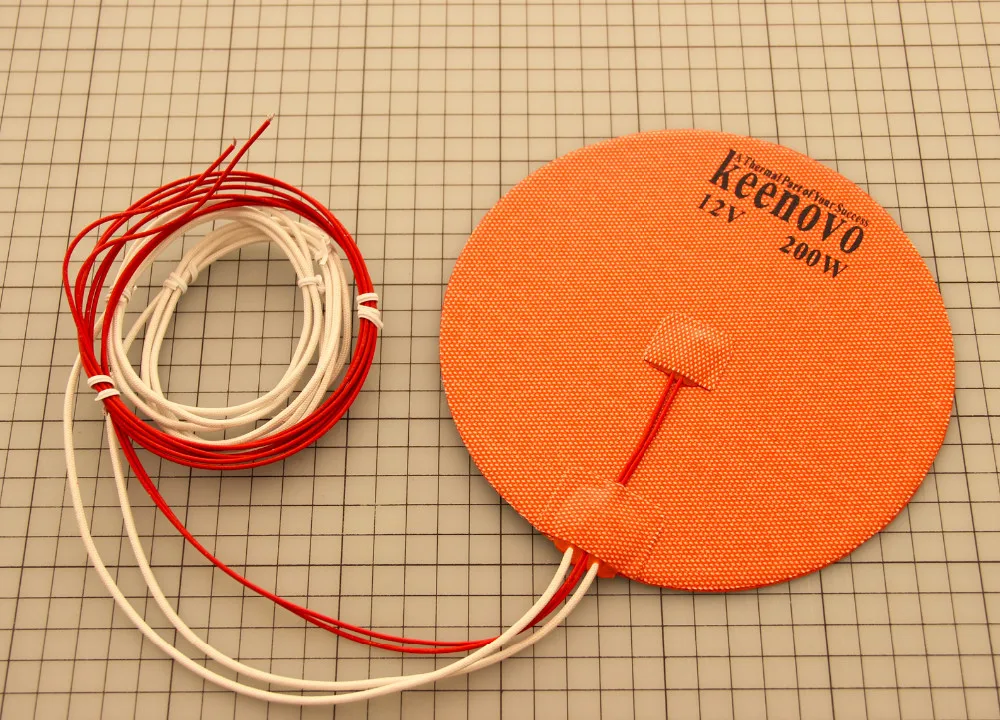

Силиконовый нагревательный элемент. Силиконовые нагревательные элементы: характеристики, применение и установка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Каковы основные преимущества силиконовых нагревательных элементов. Где они применяются. Как правильно устанавливать силиконовые нагреватели. На что обратить внимание при выборе силиконового нагревателя.

Содержание

Особенности и преимущества силиконовых нагревательных элементов

Силиконовые нагреватели представляют собой гибкие и универсальные устройства для нагрева различных поверхностей. Они обладают рядом важных преимуществ:

Высокая гибкость и эластичность, позволяющая легко монтировать нагреватель на поверхности сложной формы
Малая толщина (обычно 1,5-5 мм), что позволяет устанавливать нагреватель в ограниченном пространстве
Быстрый нагрев благодаря хорошей теплопроводности силикона
Равномерное распределение тепла по всей поверхности
Устойчивость к перегибам и механическим повреждениям
Высокая химическая и температурная стойкость силикона
Возможность изготовления нагревателей сложной формы под конкретные задачи

Благодаря этим свойствам силиконовые нагреватели находят широкое применение в различных отраслях промышленности и технике.

Области применения силиконовых нагревательных элементов

Силиконовые нагреватели используются в самых разных сферах, где требуется равномерный и контролируемый нагрев поверхностей:

Оборудование для производства полупроводников
Медицинская техника (инкубаторы, анализаторы и др.)
Пищевое оборудование (для подогрева продуктов)
Автомобильная промышленность (подогрев зеркал, сидений и др.)
Авиация и космонавтика
Нагрев труб, емкостей, бочек
3D-принтеры (нагрев рабочей платформы)
Бытовая техника (электрические одеяла, грелки и др.)

Универсальность силиконовых нагревателей позволяет применять их практически в любой области, где требуется локальный нагрев.

Технические характеристики силиконовых нагревательных элементов

При выборе силиконового нагревателя важно учитывать следующие основные параметры:

Рабочее напряжение: обычно 24-250 В переменного или постоянного тока
Мощность: от нескольких ватт до 6-7 кВт
Удельная мощность: до 2-3 Вт/см² (при использовании терморегуляторов)
Максимальная рабочая температура: 200-250°C (кратковременно до 300°C)
Минимальная рабочая температура: до -60°C
Габаритные размеры: толщина 1,5-5 мм, длина до 2,5 м, ширина до 1 м
Допуск по мощности: обычно ±10%

Конкретные характеристики зависят от модели нагревателя и производителя. При выборе важно точно определить требуемые параметры для вашего применения.

Способы монтажа силиконовых нагревателей

Существует несколько основных методов крепления силиконовых нагревательных элементов:

Самоклеящаяся основа — нагреватель имеет клеевой слой для простого приклеивания к поверхности

Вулканизация — приваривание нагревателя к металлической поверхности в заводских условиях
Механическое крепление — с помощью прижимных пластин, пружин, хомутов и т.п.
Клеевое соединение — с использованием специальных термостойких клеев
Вакуумная формовка — для создания нагревателей сложной формы

Выбор способа монтажа зависит от материала поверхности, условий эксплуатации, требований к теплопередаче и других факторов. Важно строго следовать инструкциям производителя по установке.

Особенности монтажа и эксплуатации силиконовых нагревателей

Чтобы обеспечить надежную и долговечную работу силиконового нагревательного элемента, необходимо соблюдать ряд правил при его установке и использовании:

Тщательно очистите и обезжирьте поверхность перед монтажом нагревателя
Избегайте чрезмерных изгибов и растяжений нагревателя при установке
Обеспечьте плотное прилегание нагревателя к поверхности по всей площади
Не допускайте образования воздушных пузырей под нагревателем
Используйте терморегулятор для защиты от перегрева
Не превышайте максимально допустимую температуру нагревателя
Защитите место вывода проводов от механических нагрузок
Периодически проверяйте состояние нагревателя и его крепления

Соблюдение этих рекомендаций позволит значительно продлить срок службы силиконового нагревателя и обеспечить его эффективную работу.

Преимущества силиконовых нагревателей перед другими типами

По сравнению с другими видами нагревательных элементов силиконовые нагреватели обладают рядом существенных преимуществ:

Более высокая гибкость и эластичность по сравнению с металлическими нагревателями
Лучшая устойчивость к вибрациям и механическим нагрузкам
Возможность изготовления нагревателей сложной формы
Более быстрый нагрев поверхности за счет плотного прилегания
Высокая химическая стойкость силикона
Хорошие диэлектрические свойства
Долгий срок службы при правильной эксплуатации

Простота монтажа на поверхности любой формы

Благодаря этим преимуществам силиконовые нагреватели часто оказываются оптимальным выбором для многих применений, где требуется эффективный и надежный нагрев.

Заключение

Силиконовые нагревательные элементы представляют собой современное и эффективное решение для локального нагрева в различных отраслях. Их гибкость, надежность и универсальность позволяют успешно применять их в самых разных условиях — от бытовой техники до космических аппаратов. При правильном выборе и соблюдении рекомендаций по монтажу силиконовые нагреватели способны обеспечить долгую и безотказную работу в составе различного оборудования.

преимущества и проблемы при установке статья Элемаг

Силиконовые нагреватели Элемаг широко используются в самых различных отраслях: в оборудовании для производства полупроводников, в оборудовании общественного питания, медицинской технике, автомобилях, для нагрева бочек, труб и для многого другого. Эти универсальные нагревательные элементы могут быть изготовлены под заказ в соответствии с конкретными потребностями отрасли и области применения. Они удобны в обращении и очень легко устанавливаются и переносятся при необходимости. В то же время силиконовые электрические нагреватели также требуют осторожности во время установки, чтобы предотвратить повреждение и избежать преждевременного выхода из строя.

Гибкое решение: преимущества силиконовых нагревателей

Нагревательные элементы из силиконового каучука адаптируются к разным задачам по нагреву благодаря своему тонкому профилю, легкому весу, способности занимать очень мало места и помещаться в труднодоступных местах. Тем не менее, они также долговечны, стабильны и могут пережить многие компоненты, которые окружают их в другом оборудовании.

Кроме того, силиконовые гибкие нагреватели могут похвастаться быстрым прогревом и эффективной теплоотдачей. Эти нагреватели также способны работать при температурах до 250°С. Они обеспечивают постоянную однородность температуры при снижении требований к мощности.

Простота установки является еще одним преимуществом силиконовых нагревателей по сравнению с другими вариантами нагревательных элементов. Благодаря своей гибкости силиконовые нагреватели подходят для установки в крошечных пазах или изолированных уголках, хотя, как будет обсуждаться в этой статье, их размещение требует осторожности.

Нагреватели из силикона также являются менее дорогими, чем сопоставимые альтернативы.

Обслуживание силиконовых нагревателей

Даже при ожидаемом сроке службы, который может превышать 10 лет, силиконовые нагреватели не имеют графика периодического обслуживания. Однако время от времени могут возникать проблемы с обслуживанием оборудования, в котором установлены нагреватели, что может потребовать снятия и повторной установки нагревательных элементов.

Силиконовые нагреватели можно снять, следуя инструкциям по установке в обратном порядке, но не забывайте осторожно обращаться с нагревательными элементами при снятии. Перед снятием нагревателей с деталей дайте им полностью остыть. Силиконовые электронагреватели особенно уязвимы к повреждениям от грубого обращения в горячем состоянии.

Снятие силиконового нагревателя не должно требовать рывков или сильных изгибов. Не используйте подводящие провода нагревателя, чтобы вытащить его из трубы, и обязательно полностью расцепите застежки кожуха, прежде чем снимать нагревательные элементы. При снятии нагревателей следите за точками и краями кронштейнов, так как там могут быть дополнительные крепления или другие выступы, которые могут повредить нагревательный элемент.

Перед повторной установкой нагреватель следует проверить на изменение цвета или хрупкость, которые являются индикаторами воздействия перегрева, а также крошечные проколы или другие признаки повреждения, которые могут быть вызваны грубым обращением или контактом с точками помех внутри оборудования, где нагреватель находится. Не устанавливайте повторно нагревательный элемент, который кажется поврежденным. Если нагреватель не поврежден, он должен легко вернуться на место без применения силы.

Силиконовые нагреватели от производителя Элемаг

Силиконовые нагреватели универсальны во многих отношениях, и Элемаг, как и многие другие компании, предлагает десятки размеров и конфигураций, доступных для различных сфер применений. Однако нашим преимуществом является то, что

мы являемся производителями и специализируемся именно на промышленных нагревательных элементах, поэтому мы можем также изготовить индивидуальный силиконовый нагреватель, который будет полностью соответствовать поверхности нагрева и идеально подойдет именно для вас.

Также мы разработали несколько серий обогревателей шкафов управления на основе наших силиконовых нагревательных элементов:

силиконовые нагреватели для шкафов с липким слоем, устанавливаемые на стенку шкафа или на специальную металлическую пластину;
обогреватели ОША-С с силиконовым нагревательным элементом и алюминиевым радиатором, устанавливаемые на DIN-рейку;
силиконовые плоские нагреватели с пеноизоляцией.

Также у нас всегда в наличии широкий ассортимент поясных силиконовых нагревателей для бочек и баков, которые имеют встроенные терморегуляторы и позволяют легко и быстро нагреть содержимое пластиковых или металлических бочек.

Свяжитесь со специалистами компании Элемаг сегодня, чтобы получить консультацию по силиконовым нагревателям уже сейчас.

Все о силиконовых нагревателях | Концерн «Термаль»

Технические характеристики силиконовых нагревателей

• Рабочее напряжение: 24 — 250В AC/DC
• Номинальная мощность: до 6,5 кВт
• Удельная мощность: указана в таблице ниже
• Толщина: 1,5 — 5 мм
• Максимальная длина: 2,5 м
• Максимальная ширина: 1,0 м
• Максимальная площадь нагрева: 2,5 м²
• Радиус гибки: R 50mm
• Типы выводов: провода в силиконовой изоляции
• Допуски по мощности: ± 10%
• Температуростойкость: от -60 до + 200°С при кратковременной эксплуатации от + 250 до + 300°С
• Теплопроводность при + 100°С: ~15х10′⁴ Вт/см К
• Прочность на пробой: 12 кв/мм
• Сертификаты: VDE 0700 часть 1, DIN EN 60335

Опции

• Рабочее напряжение до 750 В AC/DC
• Другие размеры
• Меньший радиус гибки
• Другие типы выводов, защита выводов
• Регулирование температуры
• Сертификат UL

Виды крепления

• Вулканизация
• Самоклеющаяся пленка
• Холодная вулканизация силиконовым клеем
• Прижимные пластины
• Натяжные пружины
• Регулирование температуры также указаны в таблице ниже
• При отсутствии внешней системы регулирования измерением внутреннего сопротивления теплопроводящей проволоки
• С помощью биметаллических регуляторов, контрольных приборов или ограничителей
• С помощью термопар, датчиков сопротивления и других регулирующих устройств
• С помощью датчиков со стержнем, капиллярной трубкой и т. д.
При выборе средств регулирования температуры мы рекомендуем Вам проконсультироваться у наших специалистов.

Исполнение выводов

Варианты исполнения выводов для силиконовых нагревателей подбираются исходя из норм техники безопасности и специфики области применения.
• Жилы с обычной изоляцией
• Жилы с двойной изоляцией
• Двойные выводы с обычной изоляцией
• Провод с/без механической защиты
• Выводы с защитным проводом для металлических деталей
• Плоский разъем
• Провод с разгрузкой от натяжения и защитой от переломов
Помимо выше перечисленных вариантов исполнения выводов, мы можем предложить Вам и ряд других решений, связанных с
термическими и механическими свойствами самого силикона.

таблица удельной мощности

Мощность нагрева и поверхностная температура

При непрерывной эксплуатации поверхностная температура силиконовых нагревательных элементов hotform® не должна превышать +200°С, а при кратковременной +250°С. Температуры выше +300°С приводят к разрушению силикона. Представленная рядом таблица показывает, какую поверхностную температуру достигает нагревательный элемент при соответствующей мощности (без регулирования).

Предельные значения максимально допустимой удельной нагрузки:

• 0,60 Вт/см2 при ограничении внутренним сопротивлением (в зависимости от случая применения)
• 2 Вт/см2 при ограничении термостатами или термопарами/датчиками сопротивления в сочетании с регулирующим устройством (боле высокая удельная нагрузка под заказ).

Приведенные в таблице значения были определены во время испытаний при следующих условиях:

• плоский нагревательный элемент hotform®
• в горизонтальном положении
• температура окружающей среды +20°С (неподвижный воздух)
• в инерции

Удельная мощность [Вт/см2]	Поверхностная температура [°С]
0,050 0,075 0,100 0,125 0,150 0,200 0,250 0,300 0,350 0,400 0,450 0,500 0,550 0,600 0,650 0,700 0,750 0,800 0,850 0,900 0,950 1,000 1,100 1,200 1,300 1,400 1,500 1,600 1,700 1,800 1,900 2,000	40 60 70 80 90 105 121 135 150 164 176 188 200 210 220 230 238 247 253 259 265 270 280 290 300 310 320 330 340 350 360 370

Нагреватели из силиконовой резины | Изготовленные на заказ силиконовые нагревательные элементы

Связаться с намиЗапросить предложение

Нагреватели из силиконового каучука изготовлены на заказ из высококачественного силиконового каучука, который обеспечивает повышенную гибкость и непревзойденную производительность. Хотя большинство силиконовых нагревателей изготавливаются в виде плоских гибких нагревателей, Durex регулярно производит нагреватели из силиконового каучука различных форм. Формовка может обеспечить превосходную теплопередачу и простоту установки заказчиком.

В Durex Industries мы работаем с вами от концепции дизайна до производства, чтобы убедиться, что ваш силиконовый нагреватель соответствует всем требуемым спецификациям. Тонкая и очень гибкая конструкция нашего силиконового нагревательного элемента обеспечивает быструю передачу тепла от нагревательного элемента к поверхности, требующей нагрева.

Силиконовый нагревательный элемент Конструктивные особенности

Нагревательные элементы из силиконовой резины разработаны как универсальная, легкая и высокоэффективная альтернатива жестким металлическим нагревателям для быстрого и эффективного нагрева любой поверхности. Они применяются различными способами в зависимости от требований к оборудованию. Они могут быть зажаты между двумя металлическими пластинами с изоляцией задней стороны или без нее, прикреплены к металлическим поверхностям с помощью клея, чувствительного к давлению (PSA), вакуумного соединения (вулканизации) с металлическими деталями для формирования нагретых деталей или установлены и удерживаются на месте механически с помощью ремней, пружины или другие типы закрытия. Типичные конструктивные особенности включают в себя:

Гибкие конструкции по индивидуальному заказу
Высокая диэлектрическая прочность и устойчивость к диэлектрической усталости
Озоностойкий, атмосферостойкий и химически стойкий
Огнестойкий и нетоксичный
Низкое выделение газов без серы или азота для создания опасных соединений, которые преобладают в органических каучуках
Проверенная термическая стабильность

Силиконовые нагревательные элементы в сборе

Силиконовые нагревательные элементы могут поставляться в виде сборочного узла или в виде встроенного нагревательного узла. Наряду с вулканизацией металлических деталей Durex может добавлять датчики температуры, такие как термисторы, резистивные датчики сопротивления и термопары. Термовыключатели и самовосстанавливающиеся предохранители также могут быть разработаны для обеспечения дополнительного уровня защиты. Управление может быть обеспечено фиксированными или регулируемыми термостатами для приложений, требующих менее точного нагрева и управления. Разъемы и адаптеры могут быть присоединены к проводам питания и датчикам, что также упрощает установку в OEM-оборудование.

Эластичные нагреватели из силиконовой резины

Компания Durex разработала технологию Elastic Wrap Heater (EWH) для применений, требующих защиты жидкости от замерзания или предотвращения образования конденсата. Основанный на технологии нагревателя из силиконовой резины, отрезки гибкого нагревателя скручены, как телефонный шнур. Эластичность шнура позволяет легко оборачивать нагреватель из силиконового каучука вокруг труб, трубок и фитингов. Формованный концевой протектор защелкивается вокруг трубы, обеспечивая структурную поддержку подводящих проводов. Эти гибкие нагреватели на 120 и 240 В переменного тока доступны шириной до 1,0 дюйма (25,4 мм) и прямой длиной до 125 дюймов (3175 мм).

Клиенты успешно применяют нагреватели из силиконовой резины с эластичной оберткой в таких областях применения, как водопроводные системы для очистки воды и оборудование для обработки полупроводников. Нагреватели с эластичной обмоткой обычно используются на трубопроводах диаметром от 0,25 дюйма (6,35 мм) до 4,0 дюйма (10,16 мм). Простота установки и демонтажа, а также инертность силиконовой резины делают нагреватели с эластичной пленкой отличным выбором.

Нагреватели изолированных газовых линий

Равномерная температура газа в линиях подачи имеет решающее значение для устранения конденсации и загрязнения в процессе производства пластин. Durex Industries представляет усовершенствованные конструкции нагревателей газовых линий, чтобы максимизировать однородность профиля нагрева и предотвратить нежелательные температурные градиенты, которые приводят к снижению производительности и времени простоя инструмента.

Нагревательные элементы из силиконовой резины

Хотя большинство гибких нагревателей из силиконовой резины изготавливаются в плоской форме, Durex регулярно производит нагревательные элементы из силиконовой резины на заказ в различных формованных формах. Формовка может обеспечить отличную теплопередачу и простоту установки заказчиком. Типичная конструкция представляет собой элемент цилиндрической формы, который «защелкивается» на трубе того же диаметра. Используя запатентованные технологии, Durex может формировать нагреватели из силиконового каучука более сложной формы в зависимости от требований заказчика.

Выберите Durex Industries для удовлетворения ваших потребностей в силиконовых нагревателях уже сегодня

В Durex Industries мы предоставляем широкий спектр конкурентных преимуществ, включая опыт в области индивидуального проектирования и партнерские отношения, которые сопровождают вас от концепции до конца производства. Изготовленные по индивидуальному заказу гибкие нагреватели Durex из силиконового каучука обеспечивают проверенные результаты, которые переведут ваш проект из проекта в реальность.

Свяжитесь с нами для получения дополнительной информации о наших изготовленных на заказ силиконовых нагревателях или запросите предложение для получения дополнительной информации о ценах сегодня. Durex Industries — ваш надежный производитель нагревателей из силиконовой резины.

Технические характеристики и опции
Типичные области применения
Тематические исследования
Загрузка литературы

Нагреватели из силиконовой резины Спецификации и опции

Вернуться к началу

Одобрение агентства по нагревателям

Durex предлагает гибкое распознавание компонентов нагревательного элемента для UL и Канады под номером файла UL E110394. Durex постоянно расширяет ассортимент своих продуктов и опций в рамках признания компонентов. Пожалуйста, позвоните в Durex, чтобы узнать о последних включениях. Кроме того, поддержка продуктов Durex может быть ценным ресурсом при получении разрешения на внесение в списки UL для оборудования OEM, поскольку это касается проблем с нагревательными элементами, поскольку Durex помогла многим OEM-производителям решить проблемы с сертификацией.

Характеристики силиконового нагревателя

Размеры: до 36 дюймов в ширину (проконсультируйтесь с заводом-изготовителем)
Стандартная толщина: 0,030″, 0,043″, 0,056″
Максимальная рабочая температура: 400°F (204°C) кратковременно
Минимальная рабочая температура: -60°F (-50°C)
Максимальная удельная мощность: 60 Вт/кв. дюйм
Максимальное напряжение: 600 вольт
Допустимое отклонение мощности: стандарт +5% -10%

Мощность и напряжение нагревателя

Мощность

Компания Durex может предоставить нагреватели из силиконового каучука различной мощности и мощности. Хотя равномерная плотность мощности (ватт на квадратный дюйм) является наиболее распространенной конфигурацией, инженеры Durex могут профилировать плотность мощности для подачи тепла туда, где это необходимо. Обычный сценарий заключается в том, что при нагреве пластины внешний периметр может быть изготовлен с более высокой плотностью мощности, чтобы минимизировать потери на краях и обеспечить более однородную температуру по всей поверхности.

Нагреватели из силиконового каучука также могут быть снабжены независимыми цепями, чтобы можно было использовать две различные плотности мощности. Например, цепь с более высокой мощностью может использоваться для доведения детали до температуры, в то время как энергосберегающая схема с меньшей мощностью поддерживает деталь при желаемой температуре. Эта конструктивная особенность может быть полезна для приложений с питанием от батареи для экономии заряда батареи.

Напряжение

Нагреватели Durex из силиконового каучука могут питаться напряжением до 600 вольт как переменного, так и постоянного тока. Для приложений с высоким напряжением инженеры Durex выберут соответствующие материалы и спроектируют элементы с учетом более высоких требований к диэлектрической проницаемости.

Нагревательные элементы двойного напряжения также могут поставляться Durex. Обычной конфигурацией будет нагревательный элемент на 120/240 вольт. Такое расположение проводов с тремя проводами позволяет OEM-заказчику иметь в наличии только один нагревательный элемент, который можно использовать как в их машинах на 120, так и на 240 вольт. Чтобы реализовать это преимущество, инженеры Durex разработали нагревательный элемент с двумя цепями, которые могут быть подключены параллельно или последовательно для достижения одинаковой выходной мощности при обоих напряжениях.

В определенных ситуациях также возможны независимые четырехпроводные нагреватели с двойным напряжением. Для аэрокосмической и авиационной промышленности Durex предлагает нагревательные элементы на 28/120 В, которые содержат отдельные независимые цепи, обеспечивающие одинаковую мощность в любой ситуации. Обратитесь к инженерам Durex за помощью по любому из этих вариантов.

Способы крепления силиконового нагревателя

Нагреватели из силиконового каучука Durex можно прикреплять к частям заказчика различными способами. На оптимальный выбор могут влиять многие факторы, в том числе мощность нагревателя, рабочая температура, геометрия детали и материал детали. Свяжитесь с инженерами Durex, чтобы обсудить наилучший метод для конкретного применения.

Заводская вулканизация

Одновременно с вулканизацией двух слоев силикона для нагревательного элемента Durex может вулканизировать (прикрепить) нагревательный элемент к детали заказчика. Заводская вулканизация обеспечивает превосходную теплопередачу благодаря тесному и прочному соединению. Заводская вулканизация также предлагает заказчику сокращение времени производства, тем самым увеличивая скорость производства. В зависимости от геометрии детали Durex использует несколько запатентованных методов вулканизации для завершения процесса.

Клей, чувствительный к давлению

Нагреватели Durex из силиконового каучука могут быть оснащены клеями, чувствительными к давлению. Эти нагревательные элементы имеют съемный вкладыш для защиты клея перед установкой клиентом. В зависимости от материала подложки и рабочей температуры инженеры Durex выберут чувствительный к давлению клей на акриловой основе или клей на силиконовой основе, чтобы наилучшим образом удовлетворить эти требования. Части заказчика должны быть чистыми и обезжиренными перед установкой.

Силикон RTV

Нагреватели из силиконового каучука Durex также можно прикрепить с помощью силикона RTV (вулканизация при комнатной температуре). RTV может обеспечить очень надежное соединение и подходит для работы при высоких температурах. Двухкомпонентный RTV может потребоваться для больших нагревательных элементов, так как однокомпонентным RTV требуется влажность для правильного отверждения. Обратитесь в Durex за помощью в установке.

Приспособления для съемных нагревателей

Для нагревателей из силиконовой резины, которые необходимо легко снимать с нагреваемой детали, компания Durex предлагает различные варианты крепления. Практически любой метод крепления, доступный для ткани, также можно использовать для обогревателей из силиконовой резины. К ним относятся люверсы для шнуровки, люверсы с пружинами и/или пряжками, липучки, нейлоновые или силиконовые ремешки с D-образными кольцами, а также ремешки в сочетании с двухкомпонентными пряжками в стиле ITW Nexus. Проконсультируйтесь с инженерами Durex, чтобы обсудить наиболее подходящий вариант.

Регуляторы температуры нагревателя из силиконовой резины

Нагреватели из силиконовой резины Durex могут быть разработаны и изготовлены с различными регуляторами температуры. Свяжитесь с инженерами Durex, чтобы обсудить наилучший метод для вашего конкретного применения.

Термостаты

Нагреватели Durex из силиконового каучука могут быть разработаны и изготовлены с различными термостатами. Как правило, эти термостаты обеспечивают контроль перегрева (безопасный) или контроль температуры в приложениях, не требующих жесткого и точного контроля температуры. Инженеры Durex могут добиться различных результатов в зависимости от размещения термостата. Для защиты от перегрева термостат обычно размещают над обогреваемой секцией, чтобы нагревательный элемент не превышал максимальную температуру. Поместив термостат над ненагреваемой частью нагревательного элемента, термостат будет в первую очередь контролировать температуру части клиента. Инженеры Durex могут увеличить или уменьшить влияние нагревательного элемента на термостат, увеличив или уменьшив размер ненагреваемой части. Инженеры Durex также могут установить термостат таким образом, чтобы чувствительная сторона находилась на открытом воздухе. Это обычно используется в ситуациях, когда нагревательный элемент расположен в электронном корпусе, подверженном воздействию окружающей среды, и нагревательный элемент используется для предотвращения образования конденсата или защиты от замерзания.

Датчики температуры

Нагреватели Durex из силиконового каучука также могут быть оснащены датчиками температуры, которые обеспечивают электронный контроль температуры с показаниями температуры. Наиболее распространенными типами являются RTD, термисторы и термопары. Эти датчики могут быть установлены над ненагреваемой секцией, чтобы измерять температуру детали клиента, или над обогреваемой секцией, чтобы контролировать температуру самого нагревательного элемента. Поскольку Durex является производителем датчиков температуры, а также разработчиком средств контроля температуры, заказчик может полагаться на более высокий уровень знаний, чем большинство компаний, производящих гибкие нагреватели, при разработке полной тепловой системы.

Плавкие предохранители

Плавкие предохранители — это устройства одноразового использования, которые также можно встраивать в силиконовые нагреватели Durex. Эти предохранители обычно используются в качестве отказобезопасного устройства, чтобы обеспечить отключение гибкого нагревательного элемента в случае, если первичный или даже вторичный элемент управления вышел из строя в критических приложениях. Как и в случае с другими устройствами, их можно спроектировать и разместить над неотапливаемой или обогреваемой секцией в зависимости от желаемого результата. Отраслевые стандарты рекомендуют приблизительную разницу температур в 100 °F между настройкой основного контроля температуры и настройкой плавкого предохранителя, чтобы предотвратить нежелательное срабатывание и преждевременное старение плавкого предохранителя.

Варианты проводов и жгуты из силиконовой резины
Нагреватели Durex из силиконового каучука могут быть снабжены различными подводящими или соединительными проводами. Типичным типом провода является многожильный провод с тефлоновой изоляцией. Также часто используется многожильный силиконовый провод. Нагревательные элементы из силиконового каучука Durex могут поставляться со шнуром типа HPN или SJO, а также с отдельными проводами, заключенными в различные оболочки. Используя как собственные рабочие центры, так и внешних партнеров, Durex также поставляет свои нагреватели из силиконовой резины с различными электрическими разъемами. Эти варианты могут быть как простыми, как отдельные клеммы, так и сложными многоконтактными разъемами, которые объединяют выводы от многозонных нагревательных элементов и датчиков температуры в один корпус. Эта универсальность обеспечивает клиентам Durex повышенную ценность как в скорости производства, так и в уменьшении количества деталей.

Теплоизоляция нагревателя из силиконовой резины

Компания Durex может предоставить свои гибкие нагреватели из силиконовой резины с различной теплоизоляцией различной толщины и материалов. Для нагревательных элементов из силиконовой резины обычно используется силиконовая губка размером от ⅛ до ½ дюйма. Нагреватели Kapton® могут поставляться с силиконовой или инженерной изоляцией в зависимости от требований окружающей среды. Из-за эффективности нагревательных элементов из силиконового каучука и каптона изоляция чаще всего требуется для снижения температуры поверхности нагревательного элемента.

Конструкция нагревателя из силиконовой резины

Силиконовые нагреватели представляют собой, по сути, вулканизированную конструкцию из низкопрофильной протравленной фольги или проволочного элемента сопротивления, намотанного между двумя слоями армированного стекловолокном (или неармированного) силиконового каучука различной толщины и конструкции.

Элементы из травленой фольги

Начиная с фотоинструмента, разработанного Durex, Durex photo проявляет, а затем химически травит высокоточную резистивную схему из фольги, которая должна быть вулканизирована внутри в силиконовый нагревательный элемент. Элементы из силиконовой фольги Durex, протравленные силиконом, могут иметь внутреннее покрытие более 50% всей площади гибкого нагревательного элемента. Это покрытие снижает внутреннюю температуру нагревательного элемента, обеспечивая более длительный срок службы нагревателя. Нагреватели из травленой фольги превосходны для высокой плотности мощности и работы при более высоких температурах. Кроме того, поскольку ширина дорожки цепи может варьироваться в процессе проектирования и производства, элементы из травленой фольги идеально подходят для распределенной плотности мощности в одном и том же нагревательном элементе. Благодаря эффективным методам производства Durex протравленная фольга является лучшим выбором для недорогих и больших тиражей нагревательных элементов меньшего размера.

Элементы с проволочной обмоткой

Начиная с разработанной на компьютере схемы намотки и инструмента, Durex производит прецизионные нагреватели из силиконовой резины с проволочной обмоткой. Инженеры Durex выбирают различные комбинации резистивных проводов, которые нужно комбинировать или скручивать вместе для получения оптимального результата. Во многих случаях проволока сопротивления наматывается на сердечник из стекловолокна для дополнительной прочности и гибкости. Силиконовые нагревательные элементы Durex могут включать в себя параллельные резервные цепи в зависимости от применения и электрических требований. Силиконовые нагреватели с проволочной обмоткой, как правило, больше всего подходят для больших нагревательных элементов, низкой плотности мощности и небольших производственных циклов.

Запросите предложение или свяжитесь с нами для получения помощи.

Нагреватели из силиконовой резины Типичные области применения

Вернуться к началу

Как ваш непосредственный производитель нагревателей из силиконовой резины, мы поставляем силиконовые нагревательные элементы для широкого спектра отраслей, включая медицину, аэрокосмическую промышленность, пищевое оборудование, промышленное оборудование, автомобилестроение, лаборатории, полупроводники, безопасность , и более. Прямые приложения включают, но не ограничиваются следующим:

Подогрев аккумулятора
Подогрев, защита от замерзания
Автоклавы
Барабанные нагреватели
Инкубаторы
Резервуары для жидкости
Оптическое оборудование
Упаковочное оборудование
Холодильное оборудование
Охранное оборудование
Вакуумная камера

От разработки технологий до инновационных продуктов Durex Industries продолжает разрабатывать решения, которые могут быть применены к сложным тепловым приложениям.

Нагреватели из силиконовой резины Загрузка литературы

Вернуться к началу

Гибкие нагреватели — силиконовая резина и Kapton® 08-04-14 1,6 МБ

Нагреватели из силиконовой резины | Уотлоу

Начало работы

Поиск продукта

Уже знаете, какой продукт вам нужен? Введите номер детали ниже.

Настройка продукта

Создайте продукт и получите доступ к мгновенной информации о времени выполнения заказа, сводке атрибутов продукта и т. д.

Используйте Watlow SELECT® VISUAL DESIGNER™

Обзор продуктов

Просмотрите весь каталог продуктов Watlow.

Перейти

Поиск товара

Уже знаете, какой продукт вам нужен? Введите номер детали ниже.

Настройка продукта

Использование Watlow SELECT® VISUAL DESIGNER™

Обзор продуктов

Посмотреть весь каталог продукции Watlow.

Перейти

Нужна помощь?

Найдите офис продаж или авторизованного дистрибьютора Увеличьте срок службы вашего нагревателя
Watlow с помощью ASPYRE® .

Подробнее

Обзор продуктов

Нужна помощь?

Свяжитесь с нами

Увеличьте срок службы вашего

Нагреватель Уатлоу с ASPYRE®

Подробнее

Отрасли, которые мы обслуживаем

Watlow предлагает отраслевые тепловые решения для различных рынков.

Ресурсы и поддержка

Руководства пользователя, спецификации, чертежи САПР и многое другое. Воспользуйтесь растущим набором калькуляторов, уравнений, справочных данных и многого другого от Watlow, чтобы помочь спроектировать свою тепловую систему.

Карьерные возможности

О Уотлоу

Компания Watlow заинтересована в ваших отзывах. Пожалуйста, найдите минутку, чтобы принять участие в нашем анонимном опросе брендов. Примечание. В рамках этого опроса не требуются и не собираются никакие личные данные. Нажмите здесь, чтобы начать.

Дом
Обзор продуктов
Обогреватели
Гибкие нагреватели

Улучшение теплопередачи, ускорение прогрева и снижение требований к мощности

Запрос цитаты

Нагреватели из силиконовой резины Watlow прочные, но тонкие, легкие и гибкие. Использование этих обогревателей ограничено только фантазией. Тепло можно поставить туда, где оно необходимо. Эти силиконовые нагреватели улучшают теплопередачу, ускоряют прогрев и снижают требования к мощности. Силиконовый каучук, армированный стекловолокном, придает нагревателю стабильность размеров без ущерба для гибкости. Поскольку очень мало материала отделяет элемент от детали, теплопередача происходит быстро и эффективно. Нагреватели из силиконовой резины состоят из проволочного элемента или элемента из травленой фольги. Конструкция нагревателя обеспечивает очень тонкий нагреватель, что позволяет использовать его в условиях ограниченного пространства.

Описание	Информация
Материал	Силиконовая резина
Максимальная рабочая температура — C	260
Максимальная рабочая температура — F	500
Максимальная удельная мощность в ваттах	12,5
Максимальная удельная мощность в ваттах	80

загрузок
Лист спецификаций
Силиконовые резиновые нагреватели
Скачать
английский Испанский Французский язык 中文 Германия
Контроллер процесса EHG CL и предел безопасности (ПРЕКРАЩЕНО)
Скачать
английский Испанский Французский язык 中文 Германия
Контроллер процесса EHG SL10 и предел безопасности
Скачать
английский Испанский Французский язык 中文 Германия
ФРИФЛЕКС
Скачать
английский Испанский Французский язык 中文 Германия
Нагреватели корпуса из силиконовой резины
Скачать
английский Испанский Французский язык 中文 Германия
Тепловая технология топливных элементов
Скачать
английский Испанский Французский 中文 Германия
Модульные газовые обогреватели
Скачать
английский Испанский Французский язык 中文 Германия
СЕРИЯ EHG Интегрированное тепловое решение
Скачать
английский Испанский Французский язык 中文 Германия
РАСТЯЖЕНИЕ ПО ДЛИНЕ
Скачать
английский Испанский Французский 中文 Германия
Нагреватель шприца
Скачать
английский Испанский Французский язык 中文 Германия
Брошюра
Гибкие нагреватели
Скачать
английский Испанский Французский язык 中文 Германия
Тепловые решения для оборудования общественного питания
Скачать
английский Испанский Французский язык 中文 Германия
Тепловые решения для медицинских и клинических применений
Скачать
английский Испанский Французский язык 中文 Германия
Каталог
Справочное руководство по тепловым компонентам
Скачать
английский Испанский Французский язык 中文 Германия
Каталог нагревателей (Раздел) — Гибкие нагреватели
Скачать
английский Испанский Французский язык 中文 Германия
Каталог отопителей (раздел) — Справочные данные отопителей
Скачать
английский Испанский Французский язык 中文 Германия
Каталог обогревателей
Скачать
английский Испанский Французский язык 中文 Германия
Сертификат качества
Сертификация ISO 9001: 2015 Columbia Exp: октябрь 2023 г.
Скачать
английский Испанский Французский язык 中文 Германия

Нагреватели из силиконовой резины Watlow прочные, но тонкие, легкие и гибкие. Использование этих обогревателей ограничено только фантазией. Тепло можно поставить туда, где оно необходимо. Эти силиконовые нагреватели улучшают теплопередачу, ускоряют прогрев и снижают требования к мощности. Силиконовый каучук, армированный стекловолокном, придает нагревателю стабильность размеров без ущерба для гибкости. Поскольку очень мало материала отделяет элемент от детали, теплопередача происходит быстро и эффективно. Нагреватели из силиконовой резины состоят из проволочного элемента или элемента из травленой фольги. Конструкция нагревателя обеспечивает очень тонкий нагреватель, что позволяет использовать его в условиях ограниченного пространства.

Описание	Информация
Материал	Силиконовая резина
Максимальная рабочая температура — C	260
Максимальная рабочая температура — F	500
Максимальная удельная мощность в ваттах	12,5
Максимальная удельная мощность в ваттах	80
