Обзор SIMATIC WinCC V7: передовая SCADA-система от Siemens

SIMATIC WinCC V7 — это современная SCADA-система от компании Siemens, предназначенная для визуализации и управления производственными процессами. Она обладает рядом важных преимуществ:

• Масштабируемость — подходит как для небольших однопользовательских систем, так и для крупных распределенных комплексов
• Открытость архитектуры — поддержка стандартных протоколов и возможность интеграции со сторонними системами
• Высокая производительность при работе с большими объемами данных
• Широкие возможности по визуализации процессов и построению пользовательских интерфейсов
• Мощные средства архивации и анализа данных

WinCC V7 позволяет создавать комплексные системы управления для различных отраслей промышленности. Рассмотрим подробнее ключевые особенности этого продукта.

Эффективность и производительность WinCC V7

SIMATIC WinCC V7 обеспечивает высокую эффективность на всех этапах — от разработки проекта до эксплуатации системы:

• Удобные инструменты для быстрой разработки проектов автоматизации
• Высокопроизводительная система архивации данных на основе MS SQL Server
• Развитые средства анализа и формирования отчетности
• Надежное хранение и защита данных

Все это позволяет оптимизировать управление производством и повысить его эффективность. Как система повышает производительность предприятия?

• Предоставляет оператору полную картину технологического процесса
• Помогает быстро выявлять и устранять неполадки
• Позволяет анализировать исторические данные для оптимизации процессов
• Формирует аналитические отчеты для принятия управленческих решений

Масштабируемость и гибкость WinCC V7

Одно из главных преимуществ SIMATIC WinCC V7 — возможность масштабирования системы под задачи любой сложности:

• Поддержка однопользовательских и распределенных многопользовательских конфигураций
• Возможность создания резервированных серверных систем
• Поддержка вертикальной интеграции с системами уровня предприятия
• Расширение функциональности с помощью дополнительных опций

WinCC V7 может применяться как для небольших локальных задач, так и для построения крупных территориально-распределенных систем управления. При этом сохраняется единая программная платформа.

Инновационные возможности WinCC V7

SIMATIC WinCC V7 включает ряд инновационных решений, отвечающих современным тенденциям в области промышленной автоматизации:

• Поддержка мобильных SCADA-клиентов для доступа с планшетов и смартфонов
• Использование мультисенсорного управления в промышленных интерфейсах
• Применение веб-технологий для создания пользовательских интерфейсов
• Расширенные средства анализа данных и построения прогнозных моделей

Эти инновации позволяют сделать системы управления более гибкими и эффективными. Как именно они помогают оптимизировать работу предприятия?

• Мобильный доступ обеспечивает оперативность реагирования на нештатные ситуации
• Мультисенсорные интерфейсы упрощают взаимодействие оператора с системой
• Веб-интерфейсы позволяют создавать универсальные рабочие места
• Продвинутая аналитика помогает выявлять скрытые закономерности в данных

Открытость и стандартизация в WinCC V7

SIMATIC WinCC V7 базируется на открытых стандартах и технологиях, что обеспечивает широкие возможности по интеграции и расширению системы:

• Поддержка стандартных коммуникационных протоколов (OPC, Modbus и др.)
• Возможность использования скриптов на VBS и ANSI C
• Открытые программные интерфейсы для расширения функциональности
• Поддержка технологий .NET для создания пользовательских приложений

Открытая архитектура позволяет адаптировать WinCC V7 под специфические требования различных отраслей и производств. Какие преимущества это дает?

• Возможность интеграции со сторонними системами и оборудованием
• Создание специализированных отраслевых решений на базе WinCC
• Расширение стандартной функциональности системы
• Гибкая настройка под требования конкретного заказчика

Новые возможности последних версий WinCC V7

Компания Siemens постоянно развивает функциональность SIMATIC WinCC. В последних версиях появились следующие улучшения:

• Расширенные средства отслеживания действий пользователей
• Улучшенная система аудита для соответствия отраслевым стандартам
• Интеграция с системой Syslog для централизованного сбора событий
• Новые инструменты для анализа трендов и построения прогнозов

Эти обновления направлены на повышение безопасности, улучшение контроля и расширение аналитических возможностей системы. Как именно они помогают пользователям WinCC?

• Упрощается отслеживание и анализ действий операторов
• Повышается соответствие системы требованиям регуляторов
• Улучшается выявление нештатных ситуаций и инцидентов
• Появляются новые инструменты для оптимизации процессов

Заключение: преимущества внедрения WinCC V7

SIMATIC WinCC V7 является мощной и гибкой SCADA-системой, способной решать широкий спектр задач по визуализации и управлению технологическими процессами. Ее ключевые преимущества:

• Высокая эффективность и производительность
• Масштабируемость под проекты любой сложности
• Инновационные возможности и поддержка современных технологий
• Открытая архитектура и соответствие стандартам

Внедрение WinCC V7 позволяет создать современную и надежную систему управления производством, повысить его эффективность и обеспечить прозрачность всех процессов. Это дает предприятию значительные конкурентные преимущества в условиях современного рынка.

Самоучитель по WinCC OA. Часть 1. Создание проекта и модуль para / Хабр

Решил немного рассказать про систему визуализации от Siemens под названием WinCC OA. Эта SCADA на рынке России распространена гораздо меньше классических версий WinCC (и tia-портальных тоже), знаний по ней в открытом доступе достаточно мало, знаниями делятся неохотно. В ряде моментов WinCC OA радикально отличается от обычных распространенных SCADA, поэтому для начала необходимо усвоить базис.

Перед усвоением этого базиса я рекомендую в общем ознакомиться с архитектурой построения WinCC OA. Лучший способ такого ознакомления — найти в Интернете записи вебинаров и выступлений эксперта по WinCC OA Кондрашкина Андрея. Рекомендую эту запись. Андрей Геннадьевич — очень мощный специалист и прекрасный докладчик. Настоящий цикл заметок, собственно говоря, и основан на его двухдневном вводном обучении.

Можно углубиться в изучении вопроса и дальше, например — ознакомиться с аддонами SmartSCADA или Preactor, но это выходит очень далеко за рамки базового понимания системы. Самое главное, что необходимо вынести из этого ролика — это понимание архитектуры WinCC OA. Например, то, что система состоит из отдельных законченных функциональных единиц, которые называются «менеджерами». Менеджер выполняет строго свою заданную роль. Центральным звеном всей системы является менеджер событий (event manager или EV). Есть менеджер визуализации, User Interface или ui. Есть драйвера, например — s7. Есть менеджер для выполнения скриптов, control. Все менеджеры общаются друг с другом посредством центрального EV по стандартному протоколу TCP/IP, вне зависимости от того, находятся они на одном физическом ПК, или разнесены на несколько.

Вторая важная отличительная черта, которую необходимо понять. OA — это система событийная. В ней почти отсутствует постоянный polling данных. Изменение показаний на экране оператора произойдет только в случае изменения значения соответсвующей переменной в контроллере.

Третье. Все или почти все реализовано скриптами (»Что нельзя запрограммировать на Ассемблере, можно спаять» (с) ) и текстовыми файлами. Необходимо зажечь лампочку на мнемосхеме? Скрипт. Причем скрипт, который подвязывается к изменению переменной и выполняющий определенные действия только по этому изменению автоматически.

Итак, приступаем. В первую очередь необходимо найти установщик и поставить саму систему на свой компьютер. Инсталяцию, я думаю, можете запросить в ближайшем к вам бюро Сименс. Что касается самого процесса установки, то он весьма шустрый, инсталлятор занимает порядка 1 ГБ. Процесс установки в подавляющем числе случаев проблем не вызывает. По крайней мере, на мой программатор, на котором уже трудится то ли 3, то ли 4 версии одного только TIA Portal, система установилась. В самых плачевных случаях, когда операционка забита всем, чем можно и нельзя, процесс установки может идти с ошибками, в частности — ругаться на майкрософт редистрибьютабелс. Тогда необходимо завершить установку и грохнуть все редистрибьюталсы вручную, обычно помогает. Как вариант- применять все в рамках свежей виртуальной машины. В процессе инсталляции рекомендую отметить галочками драйвер S7plus и русскоязычную справку, а так же установить демо-примеры.

Еще несколько tips & tricks в случае уставшей операционки. При создании проекта проект в итоге не создается, этот этап «зависает». Первая возможная причина — неудачный старт системы в прошлом, когда не все менеджеры выгрузились. Необходимо убить все процессы, имя которые начинается с winccoa, вручную. Вторая, более сложная причина — один или несколько портов TCP, которые «слушает» WinCC OA, уже заняты другими процессами. Устранение этого выходит очень далеко за рамки вводной части.

Пару слов про лицензию. Хорошая новость — без лицензии система работает. И позволяет вести разработку. Плохая новость — каждые 30 минут все пользовательские интерфейсы (ui) будут закрываться. В WinCC OA инженерная среда (эти менеджеры называются «para» для редактирования базы данных и «gedi» для редактирования визуализации) тоже является пользовательским интерфейсом, поэтому и она тоже будет закрываться без возможности нажать кнопку «сохранить». Помните это — только 30 минут работы. Таймер в 30 минут накопительный.

Вы можете поработать 10 минут, закрыть все ui и открыть заново, но таймер не начнет считать время с 30 минут, а лишь с 20. В общем, работа без лицензии требует изрядной внимательности, увлечься разработкой можно, но чревато потерями результатов труда.

И, напоследок. Все примеры и все скриншоты у меня приведены для англоязычной среды разработки. С моей точки зрения необходимо работыть в инженерных средах без перевода, языковой минимум инженера — уметь читать документацию на английском языке. Однако, если кто-нибудь из читателей предпочитает русский язык, то у меня есть для них хорошая новость — все переведено «из коробки». По умолчанию WinCC OA запускает интерфейс на языке операционной системы, у меня он английский. Для того, чтобы задать конкретный язык, необходимо закрыть все работающие модули и программы WinCC OA и открыть в редакторе файл C:\Siemens\Automation\WinCC_OA\3.16\config\config

Путь файла может отличаться, если вы выбрали другий путь установки или у вас используется другая версия WinCC OA.

Смотрим сам файл:

[general]
pvss_path ="C:\Siemens\Automation\WinCC_OA\3.16\"
proj_path ="C:\Siemens\Automation\WinCC_OA\3.16\"
proj_version = "3.16"
langs = "en_US.utf8"
langs = "de_AT.utf8"
langs = "ru_RU.utf8"
lang = "auto"

Если изменить lang = «auto» на lang = «ru_RU.utf8», то система запустится на русском языке.

[general]
pvss_path ="C:\Siemens\Automation\WinCC_OA\3.16\"
proj_path ="C:\Siemens\Automation\WinCC_OA\3.16\"
proj_version = "3.16"
langs = "en_US.utf8"
langs = "de_AT.utf8"
langs = "ru_RU.utf8"
#lang = "auto"
lang = "ru_RU.utf8"

Символ # коментирует (фактически — отменяет) строчку конфигурации lang, и в результате актуальной является следующая строчка lang, в которой уже явно прописан русский язык:

Способ попроще — кнопка в меню «администратора проектов»

Приступим к созданию проекта. Для этого необходимо запустить программу WinCC OA Project Administrator.

Когда кому-нибудь потребуется лицензировать систему, то вам понадобиться hardware code хоста в случае, если лицензия идет через простой shield-file. Для этого в верхнем меню есть кнопка «Get hardware code».

Далее создаем новый пустой проект. Для этого наверху есть кнопка «New project». Если вы работаете с версией 3.17, необходимо выбрать Legacy Standart Project.

Новый проект в серии 3.16

Выбираем стандартный проект.

Указываем имя проекта и путь. Оставляем галочку Runnable (запускаемый) и при необходимости выбираем языки проекта. В версии 3.17 дополнительное появляется галочка «Use NextGenArchiver», не надо ее выбирать, она касается системы трендов «нового поколения», в то время, как эти заметки основаны на «старом поколении». Английский язык должен быть выбран обязательно. Если планируется многоязычный проект, то набор языков необходимо определить прямо на этом этапе. На курсах по WinCC OA на этом акцентируют особое внимание. Использование русских букв в названии файлов и папок не рекомендуется.

Нажимаем ОК и отказываемся от задания пароля суперпользователя (root). В нормальной жизни максимальные права должны, конечно, быть закрыты, но в рамках учебного примера в этом нет необходимости.

Через несколько секунд появится окно с подверждением создания проекта.

Сразу покажу, как редактировать конфиг-файл проекта. Выбираем проект (на скрине выше он уже выбран) и нажимаем кнопку «Change project properties», далее нажимаем кнопку «Edit config file» и выбираем файл конфигурации проекта.

Редактирование проектаВыбор конфиг-файла проектаРедактирование конфига проекта

Очень многое в системе делается через конфиг. Важное замечание. Конфиг-файл всегда должен заканчиваться пустой строкой. Закроем конфиг-файл и запустим проект. Для запуска проекта необходимо нажать на кнопку с зеленым светофором. После этого на экране появится весьма много окон.

Предупреждение об отсутствии лицензии. Ну, тут остается только нажать кнопку ОК. Окно со вводом root’ового пароля. В нашем случае пароль не задан, так же жмем ОК. Сразу после этого откроется окно с редактором gedi, но сейчас нас больше интересует окно WinCC OA Console

В этом окне мы видим всю структуру и состояние менеджеров нашего проекта. С его помощью можно управлять менеджерами: добавлять, исключать, запускать, останавливать и так далее. Посмотрим, какие интересные менеджеры у нас есть по умолчанию.

Process Monitor. Этот менеджер есть на любом хосте системы (даже если на хосте нет Event Manager). С помощью pmon работает система дигностики WinCC OA, благодаря ему видны все менеджеры, все распределенные системы, состояние этих менеджеров, загрузку каждого процессора, объем дисковой информации и так далее.

Database Manager отвечает за хранение данных. Archive Manager (6 штук) отвечают за тренды и архивы средствами встроенной в WinCC OA базы данных. Обратите внимание, что у каждого архивного менеджера в системе свой уникальный номер. Это касается любого менеджера, у всех менеджеров одного типа должен быть свой номер, который присваивается путем передачи аргумента -num в строке запуска.

Control Manager. Контрол — это менеджер, отвечающий за исполнение скриптов. В данном случае, как я понимаю, запускается ядро системы (или системные скрипты).

Последний менеджер — ui в режиме gedi, среда разработки.

В правой части находятся кнопки управления менеджерами. Слева от имени менеджера находится численная индикация его состояния.

Например, сейчас я остановил менеджер ui, его код состояния 0 (остановлен) и цвет красный (может быть белым, если менеджер еще не стартовал в системе). Код 1 — менеджер запускается, код 2 — менеджер в работе, код 3 — неопределенное состояние. Если менеджер подсвечивается фиолетовым цветом, это означает, что он пытался запуститься, падал по ошибке и подняться снова, но превышено количество повторных запусков.

Далее откроем менеджер gedi (в моем случае — запустим gedi через консоль) и через него откроем редактор para

В редакторе gedi нажать кнопку, выделенную на скриншоте Модуль редактирования данных para

Para предназначен для создания типов точек данных и самих точек данных. В общем понимании тип точки данных, data point type — это объявление структуры, а сама точка данных (data point) является непосредственным экземпляром структуры этого типа. Да, именно так организована база данных сигналов в системе WinCC OA. Грамотно составить модель данных — это очень важный шаг, и его необходимо продумать еще на начальном этапе.

Например, аналоговый датчик содержит в себе как само значение аналогового сигнала, флаги состояния (достоверность, выход за границы и т.д.), а так же все уставки (пределы измерения, аварийные и предупредительные уставки, например). Задвижка? Концевики открыто и закрыто, промежуточное состояние, команды открыть/закрыть, задание времени контроля выполнения команды (таймаут на открытие/закрытие) и т.д.

Создадим тип точки данных

Создать тип точек данныхОбъявить имя типа точек данных

Имя DPT (data point type) — Flap. Далее посредством правой кнопки мыши и пункта меню Add node создаем следующую структуру.

Задать структуру типа точек данных

Добавим еще один уровень вложенности

Детализация типа

Получается следующая структура. Входа (inputs) клапана — это его положение (Position) и расход (Flow), команды (Commands) клапана — открыть (Open) и закрыть (Close), аварии клапана — момент (Torque). Данная структура в настоящий момент состоит только из узлов, листьев (конечных элементов) нет. А ведь те же Position и Flow должны быть аналоговыми величиными, а Open, Close и Torque — булевыми. Чтобы привести структуру в завершенный вид надо назначить его листьям тип данных:

Назначение типов переменных для «листьев» структурыКонечный вид типа точек данных Flap

Для упрощения Position и Flow — тип данных int, остальные конечные элементы — bool. По нажатию кнопки ОК в списке появляется тип данных Flap (пока еще без экземпляров, без DP, так как создан только DPT).

Создан тип точек данных

Если навести курсор на Flap и нажать правую кнопку мыши, то появится меню, из которого выбираем «Create datapoint»

Создать точку данных типа FlapУказать имя точки данных

Точке данных необходимо присвоить имя. Я создам сразу три DP: Flap1, Flap2 и Flap3.

Создано три DP

Развернем DP с именем Flap1

Развернутый вид DP Flap1 в модуле para

Тут мы видим, что кроме созданных узлов иерархии и конечных точек появились еще и элементы, которые мы не создавали. Их имена начинаются с нижнего подчеркивания: _original, _common и _lock. В системе WinCC OA они называются конфиги. Каждый конфиг отвечает за какую-то функциональность. Это позволяет настраивать каждый DPE (datapoint element) индивидуально.

Конфиг original для элемента точки данных

original — это один из самых главных конфигов DPE. Он содержит значение DPE в системе и его метку времени. В настоящий момент значение равно 0, а метка времени 01.01.1970. Метка времени задается по аналогии с unix time, поэтому отсчет времени ведется с 1970 года. Изменим значение Flap1.Inputs.Position.original прямо в конфигураторе para

Задание значения для DPE

Мы видим не только новое значение и метку времени его изменения, но так же и пользователя, и имя менеджера и номер системы, откуда пришло изменение. Так же доступны и вспомогательные биты (variable bits). Первые 5 или 6 бит выставляются системой (признак качества, например), а остальные доступны для назначения пользователем.

Обратите еще внимание, что поле Original Value доступно для ввода (в настоящий момент времени все эти DPE — внутренние тэги, так как не привязаны ни к какому драйверу), а Online Value — нет. В большинстве случаев эти значения совпадают. Original — это, грубо говоря, то, что «прилетает с поля», а Online — значение переменной в самой системе. Когда они могут не совпадать? Например, если мы реализовали функционал контроля выхода переменной за пределы. Например, если с поля прилетает значение 12, в то время, как максимальное значение — 10, то мы можем задать Online = 10 и выставить бит плохого качества.

Кликнем правой кнопкой по DPE Position (Flap1) и посмотрим, какие еще конфиги бывают в системе, и за что некоторые из них отвечают.

Добавление конфига к DPE

Archive settings отвечает за помещение значения в историческую базу данных.

Alert settings — за журнал тревог и сообщений.

Periphery address — значение переменной берется с драйвера или OPC-сервера и является внешним тэгом. Именно эти DPE считаются в лицензии. То есть, количество тэгов в проекте — это количество DPE, на которые навесили конфиг «переферийный адрес».

Command conversion и Message conversion — преобразование из инженерных в «физические» (там все, что угодно может быть — код АЦП, миллиамперы и т. д.) величин и обратно.

Default value и Value Range — отвечают за допустимый диапазон значений и подстановку, в случае недостоверности значения.

Smoothing — сглаживание значения аналоговой величины. Весьма важный конфиг с точки зрения производительности системы. Актуален в случае, если драйвер производит постоянный опрос (polling) значения с контроллера. При отсутствии этого конфига каждое новое значение переменной, полученное с ПЛК (например, период опроса для драйвера s7 по умолчанию составляет 100 мс или 10 раз в секунду), будет улетать в сторону EV. Но зачем грузить менеджер событий (как и всю систему) пустой обработкой? В этом случае можно настроить порог, по превышению которого система будет учитывать изменение значения и отдавать его в обработку. В противном случае драйвер продолжает работать тихо, сам по себе, никуда далее сообщения не отсылая. Возможностей выстроить склаживания дано достаточно, начиная с простого сравнения «новое/старое».

Authorization — назначение уровня прав доступа к переменной

Datapoint function — простая математическая обработка значения. Разберем на примере. Создадим конфиг Datapoint function для DPE Flap3.Inputs.Position

Появляется конфиг _dp_fct, жмем кнопку Configure и выполняем следующие действия

Нажать «Configure»Вызвать окно выбора точек данных для первого параметраВ качестве первого параметры выбрать Flap1.Inputs.PositionДобавить параметр к списокТеперь задан параметр p1

Так мы задали первый параметр для функции обработки. Аналогичным образом (или просто заменив Flap1 на Flap2 в строчке с названием «p..=») зададим второй параметр.

Далее в нижней части в строчке «Function» пишем «p1 + p2»

..и жмем ОК. Смотрим конфиг _original для DPE Flap3.Inputs.Position

В принципе, все правильно, так как положение Flap1 у нас равно 10 (недавно задавали его значение вручную), а Flap2 равно 10, итого 0 + 10 = 10.

Кстати, обратите внимание, что конфиги навешиваются на DPE индивидуально, а не являются частью DPT (типа точки данных). В этом случае возникает закономерный вопрос — а что делать в случае массивого тиражирования объектов в системе? Ладно, если точек данных три, а если три тысячи? Настраивать каждую вручную — излишне трудозатратно и неэффективно. В этом случае есть два варианта. Первый — использование Master Datapoint. Это своего рода шаблон, на базе которого можно проводить тиражирование. Проблема в том, что при необходимости внести нестандартную для общей канвы конфигурацию, это будет сделать затруднительно. Второй способ — это экспорт данных во внешний мир, тиражирование DP в Excel и последующий импорт обратно.

Wincc s7 1200 от компании Олниса

simatic

Заказать оборудование Siemens

Перейти в каталог Siemens

Купить Wincc s7 1200 в компании Олниса можно оптом или в розницу. Доставим Wincc s7 1200 в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.

Современная автоматизация производства требует максимальной визуализации процессов и данных. Панели операторов могут предоставить данные исключительно о конкретном подконтрольном узле. Однако для управления производством требуется полная картинка. Современная система SIMATIC WinCC позволяет не только визуализировать процессы, но и управлять всеми узлами автоматизации.

Особенность SCADA системы от Сименс

На сегодняшний день SIMATIC WinCC остановилась на версии 7.5. Уже с версии 7.4 началась поддержка Windows 10. Существует возможность подключения WinCC S7 1200/1500 в коммутационный канал до 128 контроллеров серии S7-1500. Система позволяет решать практически все задачи с операционной базы через множество функциональных модулей:

1. WinCC Explorer – основная оболочка для просмотра данных, глобальных загрузок, изменений проекта, резервирования данных и многое другое. По сути, это основной инструмент управления всем объектами автоматизации.
2. Graphics Designer – инструмент для создания мнемосхем графиков и других элементов визуализации с помощью обширной внутренней библиотеки объектов. Модуль позволяет формировать динамически меняющееся изображение за счет скриптовых формул на основе языков VBS или ANSI-C.
3. Alarm Logging – формирование, сбор и комплектование (архивацию и хранение) сообщений через регулярный опрос тегов или прием пакетов от ПЛК S Месседджи могут сопровождаться аудиосигнализацией.
4. Tag Logging – База на основе MS SQL Server для проведения архивации собранных тегов. Процесс происходит по таймингу или программному алгоритму в отмеченные точки цикла. Возможен сбор блоков инфоданных от ПЛК или конкретного количества тегов.
5. Report Designer – генератор отчетности в форме заданной в общем алгоритме в конкретный момент времени по алгоритму. Допускается вложение в отчет БД и CSV-файлов.
6. Global Script – постановка проектов для операций с объектами графики с возможностью подключения динамических библиотек. Также возможна работа с объектами ActiveX.
7. User Administrator – инструмент администрирования допуска к работе с интерфейсом на основе паролей. Возможна интеграция с комплексом безопасности от Windows в связке c Simatic Logon.
8. Tex Distributor/Text Library – контроллеры текстового материала в мультиязыковых системах. Позволяет свободное перемещение текста из любых редакторов.
9. Menu&Toolbar – редактор меню и панелей, которые могут создаваться для конкретной задачи.
10. Коммуникационный блок с ПЛК Сименс.

Процесс установки SIMATIC WinCC стал полностью автоматическим (при желании). При этом контролировать установку можно с любого компьютера в сети, а не с локального, через который происходит установка. SIMATIC WinCC полностью интегрирована с оболочкой управления ПЛК STEP 7 для S7-1200/1500.

Доставка и гарантии

Олниса предлагает приобрести программное обеспечение SIMATIC WinCC последней версии. На сайте компании можно ознакомиться с товарами других производителей. Поставляем как новое ,так и б/у оборудование. Предоставляется полная гарантия на все товары. Доставка осуществляется по всей территории Российской Федерации и в страны СНГ.

Профильная шина s7 1500

Профильная шина s7 1500 представляет собой модульную универсальную систему

контроллеры Siemens simatic s7

Siemens расширяет свой ассортимент современных контроллеров семейства Simatic S7-1500 за счет добавления двух особенно компактных контроллеров. Simatic S7-1511C и S7-1512C объединяют центральный

Кабель Siemens

Немецкий концерн Siemens получил безупречную репутацию, благодаря своей многолетней истории

Siemens панели купить

Siemens предлагает тонко настроенный набор человеко-машинных интерфейсов для управления автомобилем и контроля. Линейка текстовых панелей в виде текстовых дисплеев (TD)

Siemens profinet s7 300 ПЛК

Siemens S7-300 используют для автоматизации промышленной сферы, в основном на секторе

Купить электродвигатель Siemens

Электродвигатель — это устройство, которое преобразует потоки электрической

Панель оператора Siemens цена

Современные технологии позволяют упростить самые сложные задачи, как в быту

CPU Siemens Simatic

Siemens – это всемирно известный немецкий производитель промышленной техники

Siemens Выпрямитель

Купить Siemens выпрямитель можно на сайте компании “Олниса” через заявку в каталоге или телефонный звонок. Наши квалифицированные

Монтажная корзина Siemens

Купить монтажную корзина Siemens на официальном сайте «Олниса» можно по оптовой или розничной цене. Компания поставляет фирменное оборудование

Покупка в 1 клик

Ответим на ваш запрос в течение 15 минут

Согласие с условиями политики конфиденциальности и пользовательского соглашения

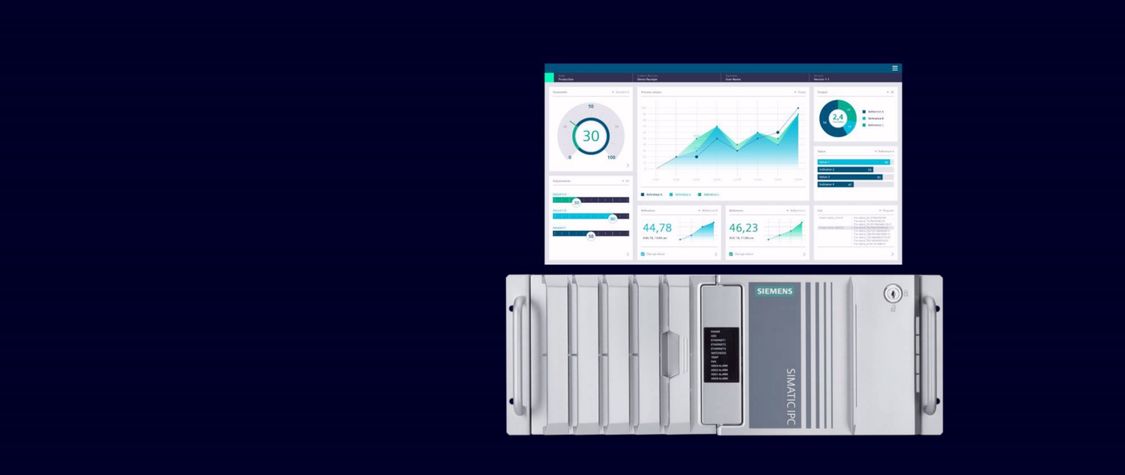

SIMATIC WinCC V7 | SIMATIC SCADA-системы

Масштабируемая и открытая система SCADA для максимальной прозрачности и производительности предприятия.

Выбирая SIMATIC WinCC, вы выбираете инновационную, масштабируемую систему визуализации процессов с многочисленными высокопроизводительными функциями для мониторинга автоматизированных процессов. Будь то однопользовательская система или распределенная многопользовательская система с резервными серверами, вы выиграете от открытой системы, которая предлагает полную функциональность для всех отраслей и для очень сложных задач визуализации и для приложений SCADA, например, с резервными решениями и вертикальными интеграция, распространяющаяся на решения для управления предприятием. Функциональность системы может быть дополнительно расширена за счет использования опций и надстроек для WinC или многоплатформенных опций SCADA.

Системный Обзор Курс на завтрашний индустриальный мир уже задан сегодня. С SIMATIC WinCC V7 вы можете положиться на перспективную систему. Узнайте, как SIMATIC WinCC V7 оптимально готовит вас к требованиям завтрашнего дня уже сегодня.

Эффективность

Являясь ключом к повышению производительности, SIMATIC WinCC V7 сочетает в себе эффективную разработку с мощной архивацией и максимальной безопасностью данных.
Он служит основой для эффективного управления операциями и интеллектуального анализа производства.

Масштабируемость

Мы предлагаем стационарные или мобильные решения для растущих требований – с гарантированной безопасностью.
Для этой цели мы используем наше ноу-хау SCADA, накопленное более 15 лет во всех секторах. Какими бы умеренными или обширными ни были ваши запросы – мы предложим подходящее решение.

Инновации

Получайте выгоду от предоставления информации в любое время и в любом месте с мобильными решениями SCADA, а также с доступным оборудованием для планшетов или смартфонов. Применение мультисенсорных жестов в промышленных средах открывает двери для современных концепций управления.

Открытость

Благодаря поддержке международных стандартов, а также собственных скриптов и программных интерфейсов можно легко реализовать специальные запросы.

Новости продукта

• Прослеживаемость: расширения в базовой системе WinCC
• Расширенное отслеживание действий: расширения в WinCC/Audit
• Интеграция WinCC через аудит и журнал событий Windows в систему Syslog
• Инновационные возможности подключения: поддерживает новые интерфейсы и расширяет возможности уже имеющихся соединений; защищает платформу и программное обеспечение независимо от подключения
• Интерфейс REST для просмотра тегов + доступ для чтения и записи
• Эффективное проектирование: улучшите и упростите ежедневные инженерные задачи. Сокращает время/затраты на проектирование и причины возможных ошибок

Рекомендации SIMATIC WinCC V7 в определенных приложениях

Загрузки и поддержка Все о SIMATIC Краткий обзор SIMATIC WinCC V7

Cybersecurity Industry RU Программное обеспечение

Siemens SCADA System SIMATIC WinCC v7 — PLC-City Программное обеспечение

Siemens SCADA System SIMATIC WinCC v7 — PLC-City — PLC-City

Подкатегории

Отображать:

Сортировать по —Цена: Сначала самая низкая Цена: Сначала самая высокая Название продукта: от A до Z Название продукта: от Z до AВ наличииСсылка: Сначала самая низкаяСсылка: Сначала самая высокая

709 товаров

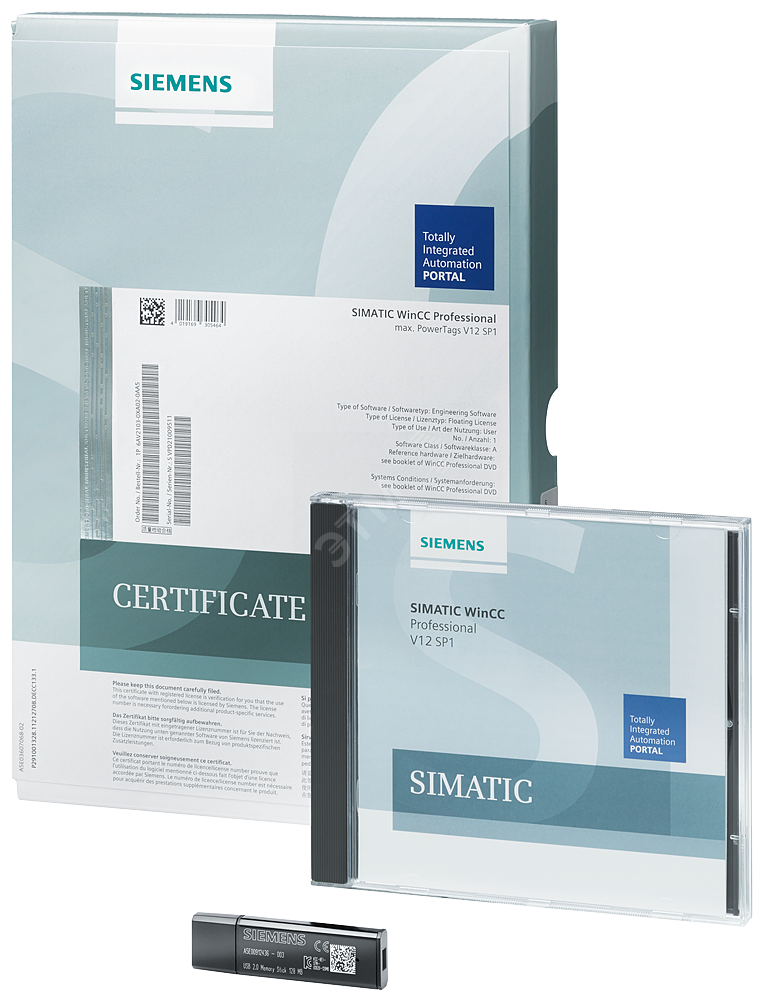

6AV6362-5AA07-5AH0

Сименс

6AV6362-5AA07-5AH0 Сименс

WinCC/Cloud Connect V7.5 Опция для WinCC V7.5, исполняемое программное обеспечение, одна лицензия, загрузка лицензионного ключа ******************************* **** Адрес электронной почты. ..

Загружаемый продукт

342,95 евро

Доступно по предварительному заказу

6AV6371-1CA07-2AX0

Сименс

6AV6371-1CA07-2AX0 Сименс

WINCC/SERVER V7.2, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.2, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ОДНА ЛИЦЕНЗИЯ

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CA07-3AX0

Сименс

6AV6371-1CA07-3AX0 Сименс

WINCC/SERVER V7.3, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.3, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ОДНА ЛИЦЕНЗИЯ

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CA07-4AX0

Сименс

6AV6371-1CA07-4AX0 Сименс

WINCC/SERVER V7.4, ВАРИАНТ F. WINCC V7.4, RUNTIME-SW, ОДНА ЛИЦЕНЗИЯ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1CA07-5AX0

Сименс

6AV6371-1CA07-5AX0 Сименс

SIMATIC WinCC/Server V7. 5, опция для WinCC V7.5, исполняемое программное обеспечение, отдельная лицензия, лицензионный ключ на USB-накопителе *********************** ******** Содержание:…

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1CB07-2AX0

Сименс

6AV6371-1CB07-2AX0 Сименс

WINCC/USER ARCHIVES V7.2, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.2, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ОДНА ЛИЦЕНЗИЯ

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CB07-3AX0

Сименс

6AV6371-1CB07-3AX0 Сименс

WINCC/USER ARCHIVES V7.3, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.3, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ОДНА ЛИЦЕНЗИЯ

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CB07-4AX0

Сименс

6AV6371-1CB07-4AX0 Сименс

WINCC/USER ARCHIVES V7.4, ВАРИАНТ F. WINCC V7.4, RUNTIME-SW, ОДНА ЛИЦЕНЗИЯ, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1CB07-5AX0

Сименс

6AV6371-1CB07-5AX0 Сименс

WinCC/User-Archives V7. 5, опция для WinCC V7.5, исполняемое программное обеспечение, отдельная лицензия, лицензионный ключ на USB-накопителе ********************** ********** Содержание: 1x…

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1CC07-0AX4

Сименс

6AV6371-1CC07-0AX4 Сименс

SIMATIC WINCC/ODK UPGRADE ОТКРЫТЫЙ НАБОР ДЛЯ РАЗРАБОТКИ, ОБНОВЛЕНИЕ ДО V7.0, ДЛЯ ПРОГРАММИРОВАНИЯ С, ДЛЯ SIMATIC WINCC V7.0, V6.X, V5.X, ОДНА ЛИЦЕНЗИЯ

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1CC07-2AX0

Сименс

6AV6371-1CC07-2AX0 Сименс

ОТКРЫТЫЙ НАБОР ДЛЯ РАЗРАБОТКИ SIMATIC WINCC/ODK V7.2, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.X, V6.X, V5.X, ДЛЯ ПРОГРАММИРОВАНИЯ C, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НА CD-ROM

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CC07-3AX0

Сименс

6AV6371-1CC07-3AX0 Сименс

ОТКРЫТЫЙ НАБОР ДЛЯ РАЗРАБОТКИ SIMATIC WINCC/ODK V7. 3, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.X, V6.X, V5.X, ДЛЯ ПРОГРАММИРОВАНИЯ C, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НА CD-ROM

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CC07-4AX0

Сименс

6AV6371-1CC07-4AX0 Сименс

SIMATIC WINCC/ODK V7.4, ОТКРЫТЫЙ НАБОР ДЛЯ РАЗРАБОТКИ, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.4 ДЛЯ ПРОГРАММИРОВАНИЯ С, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НА CD-ROM

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1CF07-2AX0

Сименс

6AV6371-1CF07-2AX0 Сименс

WINCC/REDUNDANCY V7.2, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.2, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ОДНА ЛИЦ. F.2 УСТАНОВКИ

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CF07-3AX0

Сименс

6AV6371-1CF07-3AX0 Сименс

WINCC/REDUNDANCY V7.3, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.3, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ОДНА ЛИЦ. F.2 УСТАНОВКИ

NFS — Совершенно новый заводской запечатанный — Оригинал

6AV6371-1CF07-4AX0

Сименс

6AV6371-1CF07-4AX0 Сименс

WINCC/REDUNDANCY V7.4, ОПЦИЯ ДЛЯ SIMATIC WINCC V7.4, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ, ОДНА ЛИЦ. F.2 УСТАНОВКИ

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1CF07-5AX0

Сименс

6AV6371-1CF07-5AX0 Сименс

SIMATIC WinCC/Redundancy V7.5, опция для SIMATIC WinCC V7.5, программное обеспечение Runtime, единая лицензия на 2 установки **************************** ***** Содержание:…

NFS — Совершенно новый заводской запечатанный — Оригинал

Запрос

6AV6371-1DG07-2AX0

Сименс

6AV6371-1DG07-2AX0 Сименс

WINCC/PROAGENT V7.2, PROZESSDIAGNOSTICS НА ОСНОВЕ S7-GRAPH И S7-PDIAG, ОПЦИЯ F.SIMATIC/WINCC V7.
