ПЛК Siemens SIMATIC / Хабр

Поговорим сегодня про контроллеры, в частности про Siemens SIMATIC S7-1200, их особенности, аппаратные средства, добавление аппаратной конфигурации в  Tia Portal.

Siemens SIMATIC S7-1200

Контроллеры данного семейства являются, пожалуй, наиболее востребованными из всей линейки SIMATIC, благодаря своей универсальности, функционалу и приемлемой цене. Конечно, по своим возможностям, они уступают SIMATIC S7-1500, но здесь решающую роль играет цена — у S7-1200 она на порядок ниже. А для большинства задач их функциональных возможностей вполне достаточно.

Данную серию поддерживают все версии Tia Portal, включая Lite — упрощенную версию, работающую только с контроллерами данного семейства.

Контроллер S7-1200 имеет модульную структуру, представляющую набор различных компонентов.

Центральный процессор CPU

Основой всей системы является процессорный модуль CPU (Central Processing Unit), который отвечает непосредственно за обработку, хранение данных, выполнение программы.

Данное семейство представлено 5 моделями центральных процессоров, различающихся производительностью, количеством входов-выходов, объемом памяти.

Кроме того, эти модели имеют несколько различных модификаций — DC/DC/RLY с напряжением питания = 24 В, дискретными входами = 24 В, дискретными выходами релейного типа, DC/DC/DC с напряжением питания = 24 В, дискретными входами и дискретными выходами 24 В на основе транзисторных ключей, AC/DC/RLY с напряжением питания ~115/230 В, дискретными входами 24 В, дискретными выходами релейного типа.

 Также их отличительной особенностью является возможность подключения определенного количества дополнительных сигнальных модулей. Так например CPU 1211 не поддерживает такую возможность, для CPU 1212 таких модулей может быть только 2, а для остальных моделей — 8.

Стоит отметить наличие у всех моделей процессоров встроенного Web-сервера, позволяющего просматривать различную информацию о подключенном контроллере с помощью ПК или смартфона, через обычный Web-браузер.

Можно задействовать  ее в качестве внешней загрузочной памяти для процессорного модуля, для обновления  встроенного программного обеспечения, для копирования программ во внутреннюю память устройства. Кстати,  S7-1500 не имеют встроенной загрузочной памяти и без Memory Card не работают.

Сигнальные модули SM

Для расширения возможностей процессора применяются сигнальные модули (SM — Signal Modules) и сигнальные платы (SB — Signal Boards). Они позволяют задействовать в случае необходимости дополнительные дискретные (DI, DQ) и аналоговые (AI, AQ) входа и выхода.

Также есть сигнальные модули измерения температуры, специально для подключения термопар и термосопротивлений. В частности это модуль SM 1231 Thermocouple для термопар и SM 1231 RTD для термосопротивлений.

Кроме того, могут быть задействованы технологические модули SM 1278 4xIO-Link Master, работающие и как сигнальный модуль, и как коммуникационный. Каждый модуль позволяет подключить до 4 устройств IO Link.

Для работы с тензометрическими датчиками в системах взвешивания, измерения силы и прочих измерительных задачах применяются модули SIWAREX WP231. В отличии от всех предыдущих модулей, он имеет возможность работать как с CPU по стандартной внутренней шине, так и без него, например с HMI панелями, через Ethernet (Modbus TCP/IP) или RS 485 (Modbus RTU). У модуля SIWAREX имеется собственное ПО для настройки и обслуживания SIWATOOL V7, но при этом он может быть легко интегрирован в Tia Portal.

Коммуникационные модули CM

Коммуникационные модули (CM — Communications Modules ) и коммуникационные процессоры (CP — Communications Processors) существенно расширяют возможности контроллера в построении промышленных сетей.

Линейка коммуникационных устройств включает в себя ряд модулей, обеспечивающих обмен данными по сетям:

  • Модули CM1242-5 (slave) и CM 1243-5 (master) позволяют использовать контроллеры в сетях PROFIBUS DP для построения систем распределенного ввода-вывода. Для S7-1200 возможно подключение до трех таких модулей. Каждый модуль, в свою очередь, способен обслуживать до 32 ведомых DP-устройств (в качестве ведомых DP могут выступать частотные преобразователи, распределительные станции ET-200, контроллеры S7, другие различные устройства).

  • Модули CM 1241 и платы CB 1241 обеспечивают обмен данными через PtP (Point-to-Point) соединение на основе интерфейсов RS-232 или RS-485 и с поддержкой протоколов Modbus RTU и ASCII, а также USS (Протокол обмена данными между контроллером и приводами серий MICROMASTER и SINAMICS).

  • Модули CM 1243-2 используются для подключения контроллеров S7-1200 к сетям AS-Interface (Actuator Sensor Interface) в качестве ведущего сетевого устройства. Позволяют подключить к контроллеру до 62 ведомых устройств в сети ASI.

  • Процессоры CP 1242 и 1243 позволяют интегрировать S7-1200 в системы телеуправления и поддерживают обмен данными через мобильные беспроводные сети GSM и LTE.

Подключение модулей контроллера

Подключение модулей между собой осуществляется по внутренней шине. Сделано, кстати, очень удобно — достаточно установить процессор на DIN рейку, снять крышку соединителя, установить сигнальный модуль и перевести шинный соединитель в положение влево. И все, сигнальный модуль с процессором надежно зафиксированы между собой.

Добавление  S7 1200 в проект Tia Portal

После создания проекта в STEP 7 необходимо добавить наш контроллер в конфигураторе устройств. Делается это на вкладке Devices&networksAdd new Devices

Здесь нам представлены все доступные в данной версии программы модели CPU. Выбираем нашу модель CPU 1214C DC/DC/Rly и в раскрывающемся списке находим серийный номер процессора. Справа мы видим его описание, версию, вверху можно ввести имя устройства, которое будет отображаться в проекте. Нажимаем кнопку Add.

Если по каким-то причинам вы не можете точно идентифицировать свою модель, то можно выбрать в списке Unspecified CPU 1200 (Неопределенный CPU). Tia Portal сам должен определить вашу модель, главное чтобы контроллер был подключен к компьютеру.

В рабочей области открывшегося окна появится изображение выбранного нами CPU. Что мне например нравится, визуально сделано все реалистично.

На вкладке Properties можно сконфигурировать различные параметры нашего контроллера — IP адрес, по умолчанию он не задан, поведение цифровых и аналоговых выходов, когда ЦПУ находится в режиме STOP, быстродействующих счетчиков (HSC), генераторов последовательных импульсов (PTO) и широтно-импульсной модуляции (PWM), поведение контроллера при запуске системы, время цикла и многие другие параметры.

Далее, если это необходимо, добавляем модули расширения. Делается это простым перетаскиванием модуля из каталога Hardware catalog на рабочую область.

Таким образом, мы добавили все необходимые модули контроллера в проект. Наша аппаратная конфигурация готова, можно переходить к программной части, но это уже отдельная история.

Программируемые контроллеры Siemens SIMATIC S7-400

Siemens SIMATIC S7-400 — это модульный программируемый контроллер, предназначенный для построения систем автоматизации средней и высокой степени сложности.

Модульная конструкция контроллера Siemens SIMATIC S7-400, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания обеспечивают возможность получения рентабельных решений для построения систем автоматического управления в различных областях промышленного производства.

Эффективному применению контроллеров SIMATIC S7-400 способствует возможность использования нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров.

SIMATIC S7-400 является универсальным контроллером. Он отвечает самым жестким требованиям промышленных стандартов, обладает высокой степенью электромагнитной совместимости, высокой стойкостью к ударным и вибрационным нагрузкам. Установка и замена модулей контроллера может производиться без отключения питания («горячая замена»).

Конструкция
Система автоматизации Siemens SIMATIC S7-400 имеет модульную конструкцию. Она может комплектоваться широким спектром модулей, устанавливаемых в монтажных стойках в любом порядке. Система включает в свой состав:
Модули блоков питания (PS): используются для подключения SIMATIC S7-400 к источникам питания =24/ 48/ 60/ 120/ 230В или ~120/ 230В.
Модули центральных процессоров (CPU): в составе контроллера могут использоваться центральные процессоры различной производительности. Все центральные процессоры оснащены встроенными интерфейсами PROFIBUS-DP. При необходимости, в базовом блоке контроллера может быть использовано до 4 центральных процессоров.

Сигнальные модули (SM): для ввода-вывода дискретных и аналоговых сигналов.
Коммуникационные модули (CP): для организации последовательной передачи данных по PtP интерфейсу, а также сетевого обмена данными.
Функциональные модули (FM): для решения специальных задач управления, к которым можно отнести счет, позиционирование, автоматическое регулирование и т.д.
При необходимости в составе S7-400 могут быть использованы:
Интерфейсные модули (IM): для связи базового блока контроллера со стойками расширения. К одному базовому блоку контроллера SIMATIC S7-400 может подключаться до 21 стойки расширения.
Модули SIMATIC S5: все модули ввода-вывода контроллеров SIMATIC S5-115U/-135U/-155U могут устанавливаться в соответствующие стойки расширения SIMATIC S5. Кроме того, модули специального назначения IP и WF могут использоваться как в стойках SIMATIC S5, так и в базовом блоке контроллера SIMATIC S7-400. В последнем случае подключение модулей к внутренней шине контроллера S7-400 выполняется через адаптер.
Простота конструкции S7-400 существенно повышает его эксплуатационные характеристики:
Простота установки модулей. Модули устанавливаются в свободные разъемы монтажных стоек в произвольном порядке и фиксируются в рабочих положениях винтами. Фиксированные места занимают только блоки питания, первый центральный процессор и некоторые интерфейсные модули.
Внутренняя шина, встроенная в монтажные стойки. Во все монтажные стойки встроена параллельная шина (Р-шина) для скоростного обмена данными с сигнальными и функциональными модулями. Все стойки, за исключением ER1 и ER2 имеют последовательную коммуникационную шину (К-шину) для скоростного обмена большими объемами данных с функциональными модулями и коммуникационными процессорами.
SIMATIC S7-400 — это мощный программируемый контроллер для построения систем управления средней и высокой степени сложности.
Модульная конструкция, работа с естественным охлаждением, гибкие возможности расширения, мощные коммуникационные возможности, простота создания распределенных систем управления и удобство обслуживания делают SIMATIC S7-400 идеальным средством для решения практически любых задач автоматизации.

Основными областями применения SIMATIC S7-400 являются:
Машиностроение.
Автомобильная промышленность.
Складское хозяйство.
Технологические установки.
Системы измерения и сбора данных.
Текстильная промышленность.
Упаковочные машины и линии.
Производство контроллеров.
Автоматизация машин специального назначения.
Несколько типов центральных процессоров различной производительности и широкий спектр модулей с множеством встроенных функций существенно упрощают разработку систем автоматизации на основе SIMATIC S7-400. Если алгоритмы управления становятся более сложными и требуют применения дополнительного оборудования, контроллер позволяет легко нарастить свои возможности установкой дополнительного набора модулей.

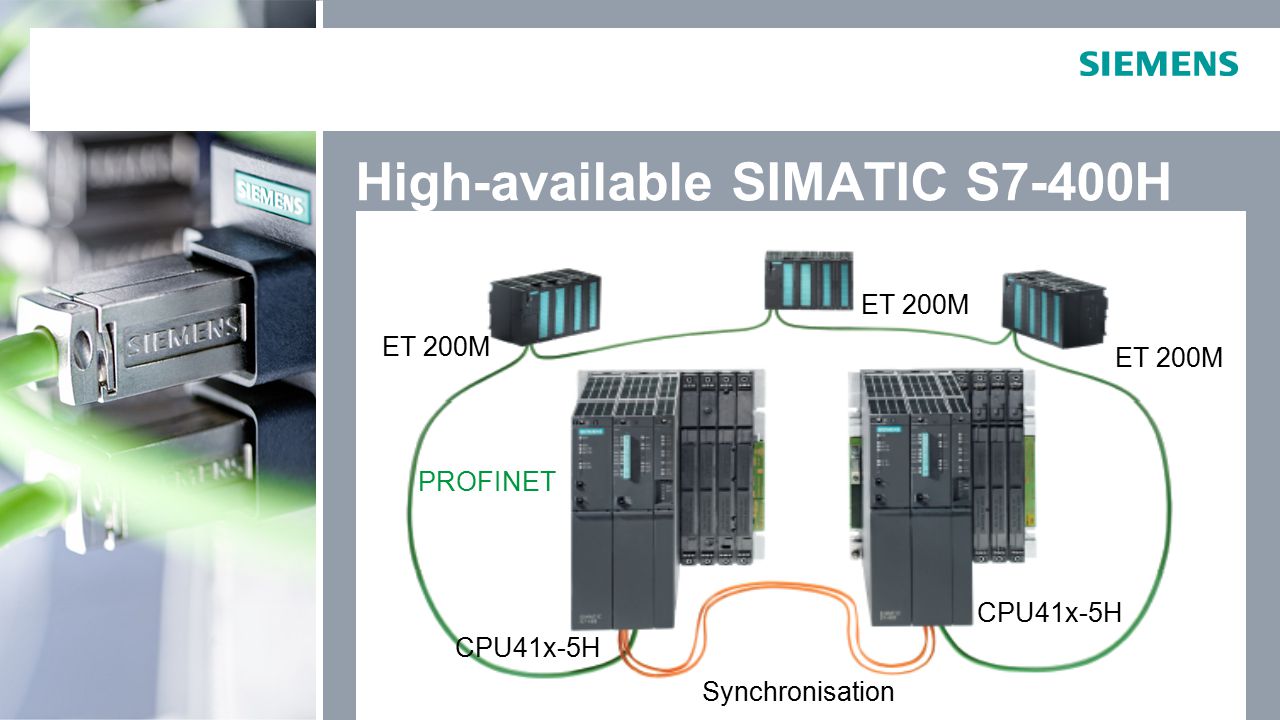

Программируемый контроллер SIMATIC S7-400H разработан для построения систем автоматического управления, отличающихся повышенной надежностью функционирования. Наличие резервированной структуры позволяет продолжать работу в случае возникновения одного или нескольких отказов в его компонентах. Как правило, такие системы управляют производствами, простой которых вызывает большие экономические потери.
Благодаря своей высокой надежности SIMATIC S7-400H может использоваться:
В системах с высокими затратами на перезапуск производства в случае отказа контроллера.
В системах с высокой стоимостью простоя.
В процессах обработки ценных материалов (например, в фармацевтической промышленности).
В системах без постоянного контроля со стороны обслуживающего персонала.
В системах с небольшим количеством обслуживающего персонала.

Программируемые контроллеры S7-400F/FH

предназначены для построения систем безопасного управления, в которых возникновение отказов не влечет за собой появление опасности для жизни обслуживающего персонала и не приводит к загрязнению окружающей природной среды. На основе программируемых контроллеров S7-400F/FH могут создаваться системы безопасного управления, отвечающие требованиям:
Классов AK1 … AK6 по DIN V 19250/ DIN V VDE 0801.
Классов SIL 1 … SIL 3 по IEC 61508.
Категорий 1 … 4 по EN 954-1.

Сертификаты и одобрения
SIMATIC S7-400 отвечает требованиям целого ряда национальных и международных стандартов:
Сертификат соответствия Госстандарта России № РОСС DE.АЯ46.В43188 от 24.01.2000г., подтверждающий соответствие программируемых контроллеров SIMATIC и их компонентов требованиям стандартов ГОСТ Р 50377-92 (стандарт в целом), ГОСТ Р 50948-96 (р.4, т. Б1, т. В1, п.п. 4, 5, 7, 8, 10, 17, 18), ГОСТ 29125-91 (п. 2.8), ГОСТ Р 50839-95 (р. 4), ГОСТ 29218-91 (р. 2).

Сертификат Госстандарта России DE.C.34.004.A № 11992 о регистрации контроллеров S7-400 в Государственном реестре средств измерений № 15773-02.
DIN, EN, IEC.
Сертификат UL.
Сертификат CSA.
FM класс 1, раздел 2, группы A, B, C и D.
Температурная группа T4 (до 134 °C).
Морские сертификаты:
American Bureau of Shipping
Bureau Veritas
Des Norske Veritas
Germanischer Lloyd
Lloyds Register of Shipping.

О компании и продукции Siemens

Программируемые контроллеры SIMATIC S7-200 — Индустриальные системы

SIMATIC S7-200, EM 221, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 16 ВХОДОВ =24В, ОБЩИЙ ПЛЮС ИЛИ МИНУС НА ГРУППУ 6ES7221-1Bh32-0XA0
По запросу
По запросу +Товар добавлен в корзину
SIMATIC S7-200, EM 221, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ =24В, ОБЩИЙ ПЛЮС ИЛИ МИНУС НА ГРУППУ 6ES7221-1BF22-0XA0 По запросу По запросу
+Товар добавлен в корзину
SIMATIC S7-200, EM 222, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВЫХОДОВ С ЗАМЫКАЮЩИМИ КОНТАКТАМИ РЕЛЕ, ДО 2А НА КОНТАКТ 6ES7222-1HF22-0XA0 По запросу По запросу
+Товар добавлен в корзину
SIMATIC S7-200, EM 223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 16 ВХОДОВ =24В, 16 ВЫХОДОВ =24В/0.75А 6ES7223-1BL22-0XA0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, EM 223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 4 ВХОДА =24В, 4 ВЫХОДА =24В/0.75А 6ES7223-1BF22-0XA0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, EM 223, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ ДЛЯ CPU 222/ CPU 224/ CPU 226/ CPU 226XM: ОПТИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ =24В, 8 ВЫХОДОВ =24В/0.75А 6ES7223-1Bh32-0XA0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, EM 235, МОДУЛЬ ВВОДА-ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ ДЛЯ CPU222/ CPU224/ CPU226/ CPU226XM: 4 ВХОДА 0…50МВ/ 0…100МВ/ 0…500МВ/ 0…1В/ 0…5В/ 0…10В/ ±25МВ/ ±50МВ/ ±100МВ/ ±250МВ/ ±500МВ/ ±1В/ ±2.5В/ ±5В/ ±10В/ 0…20МА; 1 АНАЛОГОВЫЙ ВЫХОД ±10В/ 0…20МА 6ES7235-0KD22-0XA0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, EM 241: АНАЛОГОВЫЙ МОДЕМ ДЛЯ S7-200 С CPU222/ CPU224/ CPU226/ CPU226XM. ПОДДЕРЖКА PPI СОЕДИНЕНИЙ, ФУНКЦИЙ ВЕДУЩЕГО/ ВЕДОМОГО УСТРОЙСТВА СЕТИ MODBUS, ФОРМИРОВАНИЯ SMS СООБЩЕНИЙ, ОРГАНИЗАЦИИ СВЯЗИ S7-200 S7-200, ПОДТВЕРЖДЕНИЯ ВЫЗОВА 6ES7241-1AA22-0XA0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, PC/PPI КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ S7-200 К ПОРТУ RS 232 КОМПЬЮТЕРА ИЛИ GSM МОДЕМА, ПОДДЕРЖКА МУЛЬТИМАСТЕРНОГО PPI-РЕЖИМА И РАБОТЫ СВОБОДНО ПРОГР. ПОРТА S7-200, ДЛИНА 5М 6ES7901-3CB30-0XA0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, ОПЦИОНАЛЬНЫЙ МОДУЛЬ БАТАРЕИ ДЛЯ ДОЛГОВРЕМЕННОГО ХРАНЕНИЯ ДАННЫХ В ПАМЯТИ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ CPU 221/ CPU 222/ CPU 224/ CPU 226/ CPU 226XM. 6ES7291-8BA20-0XA0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 224, ПИТАНИЕ ПОСТОЯННЫМ ТОКОМ, 14DI =24В; 10DO =24В, 8/12 КБ ПРОГРАММННОГО КОДА/8 КБ ДАННЫХ, PROFIBUS DP 6ES7214-1AD23-0XB0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200: ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР CPU 226, ОБЪЕМ ПАМЯТИ ПРОГРАММ 16 КБАЙТ/ 24К ИНСТРУКЦИЙ; ОБЪЕМ ПАМЯТИ ДАННЫХ 10 КБАЙТ; 2 PPI/ СВОБОДНО ПРОГР. ПОРТА/ RS 485; ПИТАНИЕ =24В; 24DI =24В; 16DO =24В/ 0.75А; ДО 7 МОДУЛЕЙ РАСШИРЕНИЯ 6ES7216-2AD23-0XB0 По запросу По запросу +Товар добавлен в корзину
SIMATIC S7-200, EM 231, МОДУЛЬ ВВОДА АНАЛОГОВЫХ СИГНАЛОВ ДЛЯ CPU222/ CPU224/ CPU226/ CPU226XM: 4 ВХОДА 0…5В/ 0…10В/ ±2.5В/ ±5В/ 0…20МА, 12 БИТ, 250 МКС 6ES7231-0HC22-0XA0 По запросу По запросу +Товар добавлен в корзину

Simatic S7-1500

Siemens представляет

S7-1500 имеют модульную архитектуру, что позволяет легко подбирать нужную конфигурацию под самые различные системы. Именно такая архитектура позволяет решать весьма разные технологические задачи, связанные и с автоматизацией как непрерывных, так и дискретных процессов. Один и тот же контроллер может работать в таких разных отраслях, как металлургия и пищевая промышленность, нефтянка и фармацевтика, управлять упаковочным автоматом или холодильной системой, прокатным станом или системой вентиляции.

Принципиально промышленный логический контроллер состоит из следующих модулей:

модуль центрального процессора

модули ввода-вывода

коммуникационные модули

технологические модули

модули шины питания

модуль центрального процессора

Модуль центрального процессора, собственно, является «мозгом» ПЛК. Основными характеристиками ЦПУ является скорость выполнения логических и математических операций, объем оперативной памяти, объем памяти данных, количество поддерживаемых сигналов ввода-вывода.

Для разных задач могут использоваться разные типы ЦПУ, которые характеризуются разной производительностью и подбираются под каждый проект индивидуально. В линейке Simatic S7-1500 имеется 7 разных ЦПУ. Самый младший, CPU 1511 -1 PN, имеет рабочую память 150 кБ, 1 МБ память данных и выполняет 1 битовую операцию за 60 нс. Самый старший, CPU 1518 — 4 PN/DP, имеет рабочую память 3 МБ, 10 МБ память данных и выполняет 1 битовую операцию за 1 нс. Следует отметить, что в этом диапазоне производительности лежит процесс автоматизации огромного количества технологических процессов во всех отраслях промышленности.

Базовым коммуникационным протоколом в S7-1500 выбран протокол Profinet на базе Ethernet. Встроенный порт Profinet есть во всех ЦПУ. Также в некоторых ЦПУ имеется уже интегрированный протокол Profibus. Два этих протокола позволяют подключать распределенную периферию, управлять частотными преобразователями, подключать панели оператора и SCADA системы, обмениваться данными с другими ПЛК. Помимо протоколов Profinet и Profibus с помощью коммуникационных модулей можно настроить обмен по RS232, протоколам Modbus RTU или TCP, через AS интерфейс, настроить беспроводную сеть Wi-Fi, поработать через телеуправление и телесигнализацию.

Технологические модули в линейке S7-1500 используются для решения специфических задач, таких как:

Управление шаговыми приводами

Быстрый счет и быстрое управление

Подключение абсолютных или инкрементальных энкодеров

В сумме все эти модули позволяют проектировать решения АСУ ТП каждый раз под конкретную задачу.

Для программирования контроллеров Siemens используется среда разработки TIA Portal. Эта программа позволяет под одной оболочкой выполнять разработку программных приложений для PLC, панелей оператора, автоматизированных рабочих мест, параметрировать частотные преобразователи. Единая оболочка TIA Portal заметно упрощает процесс программирования автоматизированных систем управления.

Естественно, для того, чтобы хороший контроллер превратился в хорошую АСУ ТП нужна грамотная работа инженеров. Наша компания обладает собственными специалистами — проектировщиками, инженерами-программистами, монтажниками. Также у нас есть своя площадка для сборки шкафов управления, оснащенная необходимым оборудованием, инструментами и расходными материалами.

Контроллеры Siemens SIMATIC S7-300

Контроллеры Siemens SIMATIC S7-300.

 Siemens SIMATIC S7-300 имеет модульную конструкцию и позволяет использовать в своем составе широкий спектр модулей самого разнообразного назначения. Все модули работают с естественным охлаждением. В зависимости от типа используемого центрального процессора система локального ввода-вывода программируемого контроллера S7-300 может включать в свой состав до 32 модулей. В этом случае все модули контроллера располагаются в одном базовом блоке и стойках расширения, которых может быть не более 3. Контроллеры Siemens S7-300 производятся в трех исполнениях:

  •  Siemens SIMATIC S7-300 стандартного исполнения для эксплуатации в нормальных промышленных условиях.
  •  Siemens SIMATIC S7-300F с встроенными функциями автоматики безопасности  в нормальных  условиях.
  •  Siemens SIPLUS S7-300 для наружной установки и эксплуатации в тяжелых промышленных условиях.

Программируемые контроллеры Siemens SIMATIC S7-300 поддерживают широкий набор функций, позволяющих в максимальной степени упростить процесс разработки программы, ее отладки, снизить затраты на выполнение монтажных и пуско-наладочных работ, а также на обслуживание контроллера в процессе его эксплуатации и отличаются:

  • Времена выполнения команд около 0.1 мкс позволяет использовать контроллер для решения широкого спектра задач автоматизации в различных областях промышленного производства.
  • Поддержка математики с плавающей запятой позволяет поддерживать сложные комплексные алгоритмы цифровой обработки информации.
  • Функции обслуживания человеко-машинного интерфейса встроены в операционную систему контроллера S7-300.   Все операции по обмену данными выполняются автоматически под управлением операционной системы контроллера. Все задачи выполняются с использованием одинаковых символьных имен и общей базы данных.
  • Центральные процессоры оснащены интеллектуальной системой диагностирования, обеспечивающей постоянный контроль и регистрацию отказов и специфичных событий (ошибки таймеров, отказы модулей и т.д.). Сообщения об этих событиях накапливаются в кольцевом буфере и снабжаются метками даты и времени, что позволяет производить дальнейшую обработку этой информации.
  • Парольная защита обеспечивает эффективную защиту программ пользователя от несанкционированного доступа, попыток копирования или модификации программы.

Семейство Siemens SIMATIC S7-300



SIMATIC S7. Краткий обзор / PLC / Сообщество EasyElectronics.ru

SIMATIC S7 — семейство ПЛК для автоматизации производства.


Вернее SIMATIC представляет большое семейство технологий:
S7 — модульные ПЛК,
C7 — компактные ПЛК, встроенные в панель оператора,
PCS7 — пакет ПО для автоматизации систем управления технол. процессами (DCS),
HMI — человеко-машинный интерфейс (текстовые/графические дисплеи, тачскрины),
NET — средства коммуникации,
DP — децентрализованная периферия.

Здесь будут затронуты только ПЛК S7.
Они пришли на смену семейства S5 и продолжают концепцию модульности. Предлагаются в трех спектрах производительности:
S7-200 — малопроизводительные для решения простых задач управления небольшим оборудованием,
S7-1200 — новый «микро»-контроллер, который, как мне подсказали в комментариях, приходит на замену S7-200. Но этой информацией я, увы, не владею.

S7-300 — среднепроизводительные для решения не очень критичных ко времени задач,
S7-400 — высокопроизводительные для управления/регулирования технологическим оборудованием, автоматическими линиями с большим количеством сенсоров, датчиков и исполнительных механизмов и требующих быстрого отклика.

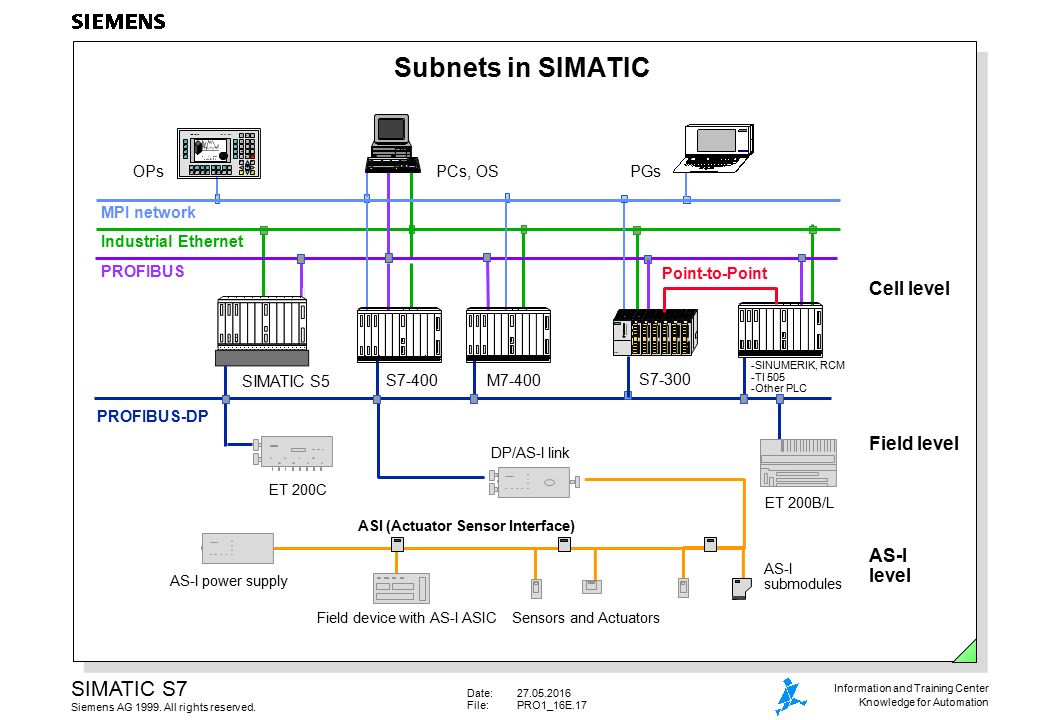

Все три подсемейства имеют возможность соединения в сеть PROFIBUS и подключения удаленной периферии.

У каждого подсемейства имеется определенный набор различных по производительности ЦПУ и периферийных модулей в соответствующем конструктивном исполнении:
для S7-200 он был ограничен (по состоянию 2000 года) модулями EM (которые в свою очередь подразделяются на цифровые ввода/вывода и аналоговые) и CP — коммуникационный процессор. На сегодняшний день этот спектр намного расширился.
Более подробная информация

S7-300 представлен более широким спектром:
SM (Signal Module) цифровых входов и/или выходов, аналоговых входов/выходов;
FM (Function Module) модулей счетчиков, позиционрования, регуляторов;
CP (Communications Processor) модули связи «Точка-к-точке», Profibus, Industrial Ethernet;
IM (Interface Module) модули расширения для создания многорэковых устройств.
Стоит заметить, что SM зтой серии применяются и в составе удаленной периферии ET200М.
Информация о S7-300 на официальном сайте

S7-400 обладает еще более широким спектром модулей расширения и возможностей, в частности — возможностью работы в мультипроцессорном режиме. В отличие от младших подсемейств -200/-300 все модули монтируются на несущие рэки со встроенной системной шиной, что обеспечивает им «горячую» замену «из коробки». Хотя S7-300 имеет такую же возможность при использовании дополнительных средств.
S7-400 на официальном сайте

На этом остановлюсь, поскольку обзорной информации по этому семейству в сети предостаточно. Выше были рассмотрены эти ПЛК вкратце, как и гласит заголовок, поэтому о полноте описания речи быть не может.
Ссылок тоже много не даю — не искал специально.
Думаю, что этим обзором подтолкну и других участников к написанию статей по ПЛК.

Универсальные контроллеры SIMATIC S7-1200 — будущее промышленной автоматизации

Семейство контроллеров SIMATIC S7-1200 представляет собой программно-аппаратный комплекс, ориентированный на снижение общих расходов на промышленное оборудование в течение всего жизненного цикла, начиная от проектирования и создания оборудования и заканчивая вопросами «миграции» и утилизации по окончании срока службы продукта.

Рис. 1. Контроллер SIMATIC S7-1200 с модулями

SIMATIC S7-1200 (рис. 1) — новый модульный контроллер, который имеет современный дизайн, высокую производительность, широкий набор возможностей и предназначен для решения задач автоматизации начального уровня. Производитель позиционирует его как контроллер с базовым набором функций (Basic Controller), подчеркивая, что это «микро» (Micro PLC), хотя по формальным критериям контроллер выходит за рамки этой ниши. Базовая конфигурация предполагает процессорный блок с 14–24 входами/выходами и расширение не более чем восемью блоками ввода/вывода, что в совокупности позволяет подключить до 284 дискретных входов/выходов или до 51 аналогового. Это полностью оправдывало бы помещение контроллера в разряд Micro PLC, если бы не одно «но». Контроллер может работать с распределенной периферией стандарта PROFIBUS DP и PROFINET IO в качестве мастера и имеет адресное пространство 1000 байт, что потенциально позволяет ему принять до 8000 цифровых или до 500 аналоговых каналов. В сочетании с рабочей памятью 50–150 кбайт (в зависимости от модели CPU), где хранится исполняемая программа (данные можно сохранять на внешнем носителе до двух гигабайт), это уже никак не соответствует категории «микро».

Однако, если сравнить его со «стар­шим» контроллером семейства S7-1500, сразу становится понятно, почему возможности семейства Basic считаются скромными. С точки зрения набора поддерживаемых функций, оба семейства максимально унифицированы: единая среда написания программ, унифицированные языки программирования стандарта МЭК 61131-3, унифицированные библиотеки и интерфейсы работы с аппаратной частью, единая интегрированная диагностическая система, встроенный параметрируемый веб-сервер. Различия кроются в количественных характеристиках. Так, S7-1200 имеет максимум 16 логических коннекций для организации сетевых коммуникаций средствами операционной системы через встроенный порт Ethernet. Таким образом, можно создать сеть из 16 контроллеров SIMATIC, операторских панелей, персональных компьютеров, и обмен информацией будет происходить асинхронно, независимо от исполнения алгоритмов управления оборудованием, заложенных пользователем. Хотя, с другой стороны, у контроллера есть поддержка протокола MODBUS TCP, где нет таких ограничений.

Довольно своеобразно реализована поддержка коммуникационных процессоров для связи с различным оборудованием. Специальная шина позволяет подключить до трех коммуникационных плат для реализации коммуникаций через сеть PROFIBUS (режим Master и Slave), интерфейс AS-i и соединения «точка–точка» по физическим стандартам RS232 и RS485 (с поддержкой MODBUS RTU и USS-протоколов). Коммуникационные платы позволяют использовать контроллер S7-1200 в системах телеуправления, поддерживающих обмен данными по протоколам IEC 60870-5-104 или DNP3. Эти платы оснащены буферной памятью для сохранения до 64 000 измеренных величин с отметками даты и времени при нарушениях нормальной работы системы связи. Через эту шину возможно подключать также модуль для работы с системой идентификации на базе бесконтактных RFID-меток и GSM+3G-модем для работы в сетях сотовой связи. Такое решение позволяет избежать сокращения числа позиций для установки модулей ввода/вывода, которые подключаются на свою собственную шину данных, оптимизированную для передачи управляющих сигналов.

Еще одно интересное решение — использование технологии SIGNAL BOARD. Контроллер имеет на фронтальной панели специальную шахту с разъемом, куда можно подключить компактный модуль, который расширяет возможности процессорного блока без увеличения габаритов. Модули предлагают до четырех цифровых или один аналоговый вход или выход, или интерфейс RS485. Казалось бы, зачем такие ухищрения, когда контроллер можно стандартно расширить с помощью дополнительных блоков входа/выхода или коммуникационным процессором. Но такие блоки имеют минимум восемь каналов (а в микросистемах часто бывает ситуация, когда не хватает одного-двух) и заметный (на фоне процессорного блока) размер, что не всегда допустимо. Такой подход, хотя и увеличивает номенклатуру изделий, позволяет очень точно «подогнать» конфигурацию оборудования под техническое задание.

Таблица. Характеристики контроллера с различными коммуникационными процессорами
Центральный процессор CPU 1211C CPU 1212C CPU 1214C CPU 1215C CPU 1217C
Встроенная загрузочная память, Мбайт 1 4
Расширение Карта памяти SIMATIC Memory Card емкостью до 2 Гбайт
Встроенная рабочая память, кбайт 50 75 100 125 150
Энергонезависимая память, кбайт 10 (для сохранения данных при перебоях в питании контроллера)
Типовое время выполнения, мкс логических операций 0,08
операций со словами 1,7
математических операций
с плавающей запятой
2,3
ПИД-регулирование Есть
Встроенные скоростные счетчики 6?100 кГц 6?100/30 кГц 4?1 МГц/6?100 кГц
Импульсные выходы Только в моделях с транзисторными выходами или при использовании SB 1222
4?100 кГц 4?1 МГц/100 кГц
Часы Встроенные, аппаратные, запас хода 20 суток
(1 год с дополнительной платой буферной батареи)
Интерфейс PROFINET 1?RJ45, 10/100 Мбит/с 2?RJ45, 10/100 Мбит/с
Максимальная конфигурация 1?SB/CB/BB + 3?CM 1?SB/CB/BB + 3?CM + 2?SM 1?SB/CB/BB + 3?CM + 8?SM
Количество встроенных каналов дискретных сигналов ввода 6?24VDC 8?24VDC 14?24VDC 10?24VDC+4?5VDC
вывода 4 6 10 6?24VDC +4?5VDC
аналоговых сигналов ввода 2? 0–10 В, 10 бит
вывода 2?0–20 мА, 10 бит
Максимальное количество каналов ввода/вывода при централизованной конфигурации дискретных сигналов ввода 10 44 146
вывода 8 42 142
аналоговых сигналов ввода 3 19 67
вывода 1 9 33 35
Полное адресное пространство ввода/вывода при использовании децентрализованной периферии 1000 байт на ввод и 1000 байт на вывод

Контроллер S7-1200 выполнен в классе защиты IP20 и предполагает монтаж в шкафу или ином защитном корпусе. Возможно крепление как на 35-мм рейку, так и на плоскую монтажную панель. Винтовые клеммы «отстегиваются» вместе с кабелями, что позволяет, в случае выхода из строя, оперативно произвести замену, не откручивая две дюжины проводов. Загрузка программы возможна как с компьютера, так и через съемную карту памяти, что опять-таки позволяет максимально упростить и ускорить замену отказавшего оборудования.

Помимо основной модификации, предлагается так называемая Fail-Safety версия, предназначенная для построения систем противоаварийной защиты и обеспечения безопасности (рис. 2). Она реализована в рамках единой концепции Totally Integrated Automation, что позволяет осуществлять ее эффективное взаимодействие со стандартными системами автоматизации SIMATIC, использовать F-системы в качестве подсистем стандартных систем автоматизации, возлагать на F-системы выполнение как стандартных функций управления, так и F-функций. Кроме того, в F-системах обеспечивается поддержка стандартной концепции диагностики систем автоматизации SIMATIC S7. Контроллеры S7-1200F полностью, программно и аппаратно, совместимы со своими аналогами (S7-1200), программируются точно так же и с использованием идентичного инструментария, дополненного библиотекой F-блоков, сертифицированных T?V.

Рис. 2. Контроллер SIMATIC S7-1200 версии Fail-Safety с двумя дискретными модулями

Для работы вне помещений, в условиях повышенной загазованности или наличия агрессивных паров и газов, существует модификация SIPLUS. Она полностью программно и аппаратно совместима с линейкой S7-1200. Фактически это тот же самый контроллер, но с усиленной защитой от внешних воздействий (герметизация плат специальным компаундом) и расширенным температурным диапазоном (-25… + 60 °С).

Важным фактором, помимо самого оборудования, является функциональность и удобство программной среды разработки. Обычно предлагается использовать отдельные пакеты для программирования контроллеров, средств операторского интерфейса и сетевого обмена данными. Этап объединения всех компонентов системы для совместной работы является достаточно трудоемким. При дальнейшей отладке системы внесение изменений в проект одного устройства может повлечь за собой необходимость изменения программы всех других, работающих совместно. На такие изменения обычно уходит довольно много времени, а в процессе изменений легко допустить ошибки. Комплексный подход к параметрированию и программированию систем автоматизации на основе серии контроллеров SIMATIC S7-1200 позволяет сделать разработку проекта эффективной, упростить дальнейшую отладку и диагностику неисправностей.

Подготовка проекта производится в единой программной среде TIA Portal. В ней, как в единой программной платформе, удалось объединить все, что необходимо для работы со всеми компонентами автоматизации «Сименс» на всех этапах работы с проектом. Разработка проектов для контроллеров и устройств распределенного ввода/вывода, конфигурирование HMI и SCADA-систем, параметрирование сетевых компонентов и модулей связи, отладка программных алгоритмов управления, а также ввод в эксплуатацию приводов — все это объединено в общую структуру программного обеспечения и имеет унифицированный пользовательский интерфейс. Это не только ускоряет работу, но и позволяет создавать прозрачные решения, которые просты в обслуживании и диагностике и могут быть легко расширены или трансформированы. Во главу угла продукта TIA Portal поставлена простота использования продукта (Usability). Принципиально новый пользовательский интерфейс призван облегчить пользователю работу с платформой, а его унификация и стандартизация упрощают взаимодействие с разно­образным оборудованием. Это новое слово в разработке программного обеспечения. Основной упор сделан на наглядность, интуитивную понятность и отсутствие многократно вложенных структур. Предусмотрено два варианта интерфейса. Портальный ориентирован на обслуживающий персонал и предлагает генерализованный выбор задач и инструментов, необходимый для успешного ввода в эксплуатацию, диагностику и обслуживание оборудования. Проектный открывает доступ к полному набору инструментов и функций, необходимых на этапе разработки конфигурации и написания программ.

Единая информационная база проекта позволяет бесшовно интегрировать программы для контроллера, графические объекты HMI и массивы настроек для приводов, а также избежать необходимости импорта-экспорта переменных, упростить их администрирование. Благодаря тому что проект представляет единое целое, несмотря на значительную разнородность входящих в него компонентов, стало возможным реализовать единую диагностическую систему, которая позволяет осуществлять оперативный мониторинг состояния оборудования и оперативно отражать сведения на устройствах HMI. Дополнительным преимуществом является то, что этот мониторинг организован средствами операционной системы контроллера и не требует от пользователя дополнительных трудозатрат. Достаточно настроить выдачу сообщений на панель управления (рис. 3), а их подготовка и отправка будет происходить автоматически.

Рис. 3. SIMATIC S7-1200 с панелью управления

В программном пакете существуют как стандартные инструкции для создания алгоритмов управления, так и специальные блоки управления перемещением на основе стандарта PLC Open и ПИД-регулирования. Эти блоки снабжены удобными механизмами пошагового конфигурирования и графическими экранами для диагностики и настройки. В стандартный набор пользовательских библиотек уже включены коммуникационные блоки для организации обмена данными по протоколам MODBUS и USS. Также существует возможность создания собственных библиотек для упрощения многократного использования сходных по функциональности частей проекта и обмена ими между различными разработчиками. Если раньше в библиотеку можно было поместить только законченные фрагменты программного кода, то теперь понятие библиотечного элемента гораздо шире: можно сохранять для последующего использования программы, аппаратные конфигурации (как отдельные модули, так и целые станции) со всеми настройками, графические объекты. Возможно использовать библиотечные элементы в качестве типов, когда элемент не просто вставляется в проект в качестве копии, а сохраняет связь с исходным объектом и позволяет организовать автоматическую синхронизацию изменений в копиях при редактировании исходного компонента.

Специально для работы с Basic-контроллерами существует Lite-версия TIA Portal, специально предназначенная для работы с контроллерами S7-1200. Но «Lite» — не значит урезанная. Все функции TIA Portal Basic реализованы в полном объеме. Единственная особенность: в каталоге оборудования присутствуют только контроллеры семейства S7-1200. Разумеется, программный пакет в любой момент можно «нарастить», приобретя соответствующую лицензию. Это означает полную унификацию программных алгоритмов, системных сервисов и приемов работы, идентичных для всех контроллеров семейства S7-1200/1500. С этой точки зрения SIMATIC S7-1200 имеет меньшие «количественные» показатели, но совершенно не проигрывает по богатству предоставляемых функций. Разумеется, на этом контроллере можно решать и «большие» задачи. Но производительность современных контроллеров определяется не объемами памяти и количеством поддерживаемых вводов/выводов, а количеством дополнительных функций и вспомогательных сервисов, которые ускоряют создание систем управления, упрощают обслуживание, сокращают время простоя оборудования. Начиная с определенного момента становится выгоднее применять более дорогой, но обладающий большим количеством ресурсов S7-1500, а S7-1200 оставить для решения задач «микроавтоматизации».

Facebook

Twitter

Вконтакте

Google+

% PDF-1.6 % 756 0 obj> эндобдж xref 756 138 0000000016 00000 н. 0000004482 00000 н. 0000004641 00000 п. 0000004700 00000 н. 0000004828 00000 н. 0000005068 00000 н. 0000005158 00000 п. 0000005262 00000 н. 0000005366 00000 н. 0000005470 00000 н. 0000005574 00000 н. 0000005678 00000 н. 0000005782 00000 н. 0000005886 00000 н. 0000005990 00000 н. 0000006094 00000 н. 0000006653 00000 п. 0000007194 00000 н. 0000007470 00000 н. 0000007735 00000 н. 0000007837 00000 п. 0000009954 00000 н. 0000019948 00000 н. 0000030657 00000 п. 0000030717 00000 п. 0000030775 00000 п. 0000030835 00000 п. 0000030895 00000 п. 0000030955 00000 п. 0000031015 00000 п. 0000031075 00000 п. 0000031135 00000 п. 0000031195 00000 п. 0000031266 00000 п. 0000031338 00000 п. 0000031448 00000 п. 0000031503 00000 п. 0000031625 00000 п. 0000031693 00000 п. 0000031747 00000 п. 0000031815 00000 п. 0000031957 00000 п. 0000032075 00000 п. 0000032129 00000 п. 0000032231 00000 п. 0000032360 00000 п. 0000032451 00000 п. 0000032505 00000 п. 0000032596 00000 н. 0000032744 00000 п. 0000032839 00000 п. 0000032893 00000 п. 0000033005 00000 п. 0000033155 00000 п. 0000033261 00000 п. 0000033315 00000 п. 0000033435 00000 п. 0000033569 00000 п. 0000033667 00000 п. 0000033721 00000 п. 0000033825 00000 п. 0000033921 ​​00000 п. 0000033975 00000 п. 0000034063 00000 п. 0000034116 00000 п. 0000034203 00000 п. 0000034255 00000 п. 0000034309 00000 п. 0000034363 00000 п. 0000034417 00000 п. 0000034527 00000 п. 0000034581 00000 п. 0000034702 00000 п. 0000034756 00000 п. 0000034908 00000 п. 0000034962 00000 п. 0000035093 00000 п. 0000035147 00000 п. 0000035254 00000 п. 0000035308 00000 п. 0000035362 00000 п. 0000035416 00000 п. 0000035540 00000 п. 0000035594 00000 п. 0000035717 00000 п. 0000035771 00000 п. 0000035825 00000 п. 0000035879 00000 п. 0000035933 00000 п. 0000035987 00000 п. 0000036090 00000 п. 0000036144 00000 п. 0000036237 00000 п. 0000036291 00000 п. 0000036396 00000 п. 0000036450 00000 п. 0000036577 00000 п. 0000036631 00000 п. 0000036747 00000 п. 0000036801 00000 п. 0000036919 00000 п. 0000036973 00000 п. 0000037027 00000 п. 0000037081 00000 п. 0000037162 00000 п. 0000037216 00000 п. 0000037297 00000 п. 0000037351 00000 п. 0000037432 00000 п. 0000037486 00000 п. 0000037567 00000 п. 0000037621 00000 п. 0000037702 00000 п. 0000037756 00000 п. 0000037837 00000 п. 0000037891 00000 п. 0000037972 00000 п. 0000038026 00000 п. 0000038107 00000 п. 0000038161 00000 п. 0000038242 00000 п. 0000038296 00000 п. 0000038377 00000 п. 0000038431 00000 п. 0000038512 00000 п. 0000038566 00000 п. 0000038647 00000 п. 0000038701 00000 п. 0000038782 00000 п. 0000038836 00000 п. 0000038917 00000 п. 0000038971 00000 п. 0000039052 00000 п. 0000039106 00000 п. 0000039187 00000 п. 0000039241 00000 п. 0000039295 00000 п. 0000003056 00000 н. трейлер ] >> startxref 0 %% EOF 893 0 obj> поток xV} LSW? A_E% * Kaˆ6`̵Ij | D

Pagina niet gevonden — UNIS Group

Pagina niet gevonden — UNIS Group

Окно с настенным печеньем

Okno s nastavením cookie

Nastavení soukromí

Určete, které cookies chcete povolit; toto nastavení můžete kdykoliv změnit.Základní a funkční cookies neshromažďují osobní údaje a pomáhají zlepšovat webové stránky. Pokud cookies odmítnete, nemusí být následně dostupné některé funkce. Informace o odstraování cookies najdete v nápovědě svého prohlížeče. Níže vyznačte, které печенье chcete aktivovat Нево deaktivovat:

Тато stránka буде
  • Základní: Zapamatuje си Vaše nastavení povolení печенье
  • Základní: Umožní relaci печенье
  • Základní: Sbírá Informace, které jste vložili делать kontaktních formulářů про бюллетень с dalších formulářů на všech stránkách
  • základní: Sleduje, со jste vložili делать nákupního košíku
  • Základní: Овери, že jste přihlášeni на Váš uživatelský účet
  • Základní: Zapamatuje си ВАМИ vybranou verzi jazyka
Тато stránka nebude
  • Память о вашем доступе к области
  • Функциональность: Запоминание о соответствии с социальными сетями
  • Функциональность: Запоминание о взаимодействии с IP-адресами в области поиска и анализа данных
  • адрес
  • Аналитика Следуй e váš čas strávený na každé stránce
  • Analytics: Zvyšuje kvalitu dat statistických funkcí
  • Reklamní: Přizpůsobí informace a reklamu podle vašich potřeb například на základě.(Momentálně nepoužíváme cílené печенье)
  • Reklamní: Shromažďuje osobně identifikovatelné Informace яко JE jméno Poloha
Тато stránka буде
  • Základní: Zapamatuje си Vaše nastavení povolení печенье
  • základní: Umožní relaci печенье
  • Základní: Sbírá Informace, které jste vložili сделать kontaktních formulářů про бюллетень с dalších formulářů на všech stránkách
  • Základní: Sleduje, сотрудничество jste vložili делать nákupního košíku
  • základní: Овери, že jste přihlášeni на Váš uživatelský účet
  • Základní: Zapamatuje си ВАМИ vybranou verzi jazyka
  • Функциональные возможности: Запросы с настройками социальных сетей
  • Функциональные возможности: Запросы с выбранными регионами и землями
Находится на расстоянии
  • Аналитика: Слежение за выбранным регионом на 22 страницах.
  • Аналитика: Sleduj e váš čas strávený na každé stránce
  • Analytics: Zvyšuje kvalitu dat statistických funkcí
  • Reklamní: Přizpůsobí informace a reklamu podle vašich potřeb například на základě.(Momentálně nepoužíváme cílené печенье)
  • Reklamní: Shromažďuje osobně identifikovatelné Informace яко JE jméno Poloha
Тато stránka буде
  • Základní: Zapamatuje си Vaše nastavení povolení печенье
  • základní: Umožní relaci печенье
  • Základní: Sbírá Informace, které jste vložili сделать kontaktních formulářů про бюллетень с dalších formulářů на všech stránkách
  • Základní: Sleduje, сотрудничество jste vložili делать nákupního košíku
  • základní: Овери, že jste přihlášeni на Váš uživatelský účet
  • Základní: Zapamatuje си ВАМИ vybranou verzi jazyka
  • Функциональные возможности: Запросы с настройками социальных сетей
  • Функциональные возможности: Запросы на выбранные регионы и земли
  • Аналитика: Следующие за навигацией по IP-адресам и с отслеживанием по регионам
  • Аналитика: Аналитика и анализ данных strávený na každé stránce 9002 1 Аналитика: Zvyšuje kvalitu dat statistických funkcí
Tato stránka nebude
  • Reklamní: Přizpůsobí informace a reklamu podle vašich potřeb například na základě obsahlédés, který jterý jery ja.(Momentálně nepoužíváme cílené печенье)
  • Reklamní: Shromažďuje osobně identifikovatelné Informace яко JE jméno Poloha
Тато stránka буде
  • Funkcionality: Zapamatuje си nastavení sociálních Siti
  • Funkcionality: Zapamatuje си ВАМИ vybraný область ZEMI
  • Analytics: Следуй вам навигационные строки и проверенное взаимодействие
  • Аналитика: Следующие ваши поля в регионе на указанном IP-адресе
  • Аналитика: Следующие ваши страницы на каждой странице
  • Аналитика: Зарабатываемые статистические данные
  • Аналитика: Новости статистики 22 potřeb například na základě obsahu, který jste dříve prohlíželi.(Momentálně nepoužíváme cílené cookies)
  • Reklamní: Shromažďuje osobně iddikovatelné informace jako je jméno a poloha
Tato stránka nebude
  • Pamatuje sišišišišión
    • Pamatuje sišišišiši 6ES7621-6BD01-0AE3 SIMATIC C7-621 ASI, КОМПАКТНЫЙ МОДУЛЬ СО ВСТРОЕННЫМИ КОМПОНЕНТАМИ: ЦП S7-300, OP 3 И AS-ИНТЕРФЕЙС (MASTER), ДИЗАЙН КАК C7-633 / 634 ИЛИ OP7 / 17

      SIMATIC C7- 621 предоставляет вам широкий спектр функций для автоматизации вашего процесса в удобной, четко структурированной системе с полнофункциональным человеко-машинным интерфейсом.

      C7-621 состоит из следующих компонентов:
      • Интерфейс MPI
      • Цифровые входы и выходы
      • Аналоговые входы и выходы
      • Подключение шины P (для модуля IM 621)

      С C7 можно делать следующее -621:
      • Запускать пользовательские программы, написанные на STL, LAD или FBD и загруженные в ЦП C7.
      • Обработка цифровых и аналоговых сигналов с помощью входов / выходов, встроенных в C7.
      • Загрузите и используйте приложения интерфейса оператора, созданные с помощью инструмента конфигурации «ProTool» или «ProTool / Lite».
      • Используя эти конфигурации, вы можете контролировать и вмешиваться в процесс, которым вы управляете с помощью пользовательской программы.
      • Подключите дополнительные модули S7-300.

      VICPAS поставляет 6ES7621-6BD01-0AE3 мембранный переключатель Siemens C7 621 с 6-месячной гарантией и поддержкой. Срочная доставка по всему миру.


      В таблице ниже описаны параметры 6ES7621-6BD01-0AE3 Siemens c7-621 HMI Parts.

      Соответствующий номер детали Siemens Simatic C7-621:

      FAQ:

      Вопрос : Каковы размеры 6ES7621-6BD01-0AE3 мембранного переключателя Siemens c7 621 ??

      Ответ : Его длина составляет 161 миллиметр, а ширина — 113 миллиметров.

      Вопрос : какое программное обеспечение для программирования Siemens C7-621?

      Ответ : Вы можете создать собственное приложение для Windows 95 с помощью программного обеспечения для программирования C7-621, STEP 7 или STEP 7-Mini *) и программного обеспечения для настройки ProTool или ProTool / Lite **)

      Вопрос : Сколько стоит мембранный переключатель 6ES7621-6BD01-0AE3 Siemens C7-621?

      Ответ : Отправьте быстрое предложение, отправьте VICPAS электронное письмо по лучшей цене.

      simatic% 20c7-635 техническое описание и примечания по применению

      ПЛК siemens S7-300 cpu 315-2 DP manual

      Реферат: PLC siemens S7-300 электрическая схема модулей ввода-вывода PLC siemens S7-300 cpu 315-2 DP PLC siemens S7-300 cpu 315-2 PN / DP PLC siemens S7-300 cpu 317-2 DP manual PLC siemens S7 -300 cpu 314-2 DP Схема подключения s7-300 siemens SIMATIC S7-300, CPU 314 CPU 314C-2 DP siemens CPU 315-2DP
      Текст: нет текста в файле


      Оригинал
      PDF C7-636 636-2EC00-0AE3 ПЛК siemens S7-300 cpu 315-2 DP manual Схема подключения модулей ввода-вывода ПЛК siemens S7-300 ПЛК siemens S7-300 cpu 315-2 DP ПЛК siemens S7-300 cpu 315-2 PN / DP ПЛК siemens S7-300 cpu 317-2 DP manual ПЛК siemens S7-300 cpu 314-2 DP Схема подключения s7-300 siemens SIMATIC S7-300, CPU 314 CPU 314C-2 DP siemens CPU 315-2DP
      Profibus PSSu PILZ

      Реферат: gsd-файл pilz plc Profinet PSSu PILZ siemens s7 plc PILZ pn 2DO2 FB215 PILZ pt-1 OB35 312043
      Текст: нет текста в файле


      Оригинал
      PDF
      2005 — Программное обеспечение HMI SIMATIC ProTool

      Аннотация: Руководство по дисплею TD200 PLC siemens S7-200 TP177B Схема подключения s7-200 siemens simatic op17 siemens simatic op7 руководство руководство по ремонту в автономном режиме ИБП 600 ва siemens simatic op7 Схема подключения аналогового модуля s7-300
      Текст: нет текста в файле


      Оригинал
      PDF E86060-K4680-A101-B4-7600 Программное обеспечение HMI SIMATIC ProTool Дисплей TD200 инструкция по эксплуатации ПЛК siemens S7-200 TP177B Схема подключения S7-200 Siemens siemens simatic op17 siemens simatic op7 руководство ручной ремонт офлайн ибп 600 ва siemens simatic op7 Схема подключения аналогового модуля S7-300
      2013 — ПЛК siemens S7-300 cpu 315-2 DP

      Аннотация: OB86 OB-82 Siemens PLC
      Текст: нет текста в файле


      Оригинал
      PDF Ан-674 DE2-115 ПЛК siemens S7-300 cpu 315-2 DP OB86 ОБ-82 Сименс ПЛК
      PSS оценка ошибки PSS

      Аннотация: sb232 simatic SIMATIC S7 simatic s7 212 profibus pilz системное программное обеспечение PSS для s7 SB230 SB202
      Текст: нет текста в файле


      Оригинал
      PDF 301259B 301253B PSS-D-2-283-11 / 02 оценка ошибок PSS Pilz sb232 симатический SIMATIC S7 simatic s7 212 профибус Pilz PSS системное программное обеспечение для s7 SB230 SB202
      2010 — процессор 1214C

      Аннотация: Примеры CM 1241 RS232 232-4HA30-0XB0 s7-1200 6ES7 232-4HB30-0XB0 SM1223 214-1AE30-0XB0 Пример SIMATIC S7 Программирование функционального блока PID PM 1207 S7-1200 Руководство пользователя
      Текст: нет текста в файле


      Оригинал
      PDF S7-1200 1211C 1212C 1214C CPU 1214C CM 1241 RS232 232-4HA30-0XB0 s7-1200 примеры 6ES7 232-4HB30-0XB0 SM1223 214-1AE30-0XB0 Пример функционального блока программирования ПИД-регулятора SIMATIC S7 PM 1207 S7-1200 Руководство пользователя
      ПЛК siemens S7-200 cpu 226

      Аннотация: ПЛК siemens S7-200 cpu 222 s7-200 S7-200 cpu 224 S7-200 cpu 226 PLC siemens S7-200 siemens s7-200 замена батареи siemens S7-200 cpu 224 S7-200 cpu 222 siemens S7-200 cpu 222
      Текст: нет текста в файле


      Оригинал
      PDF S7-200 S7-20 S7-200 D- E20001-A0270-P272-X-7600 21C6808 ПЛК siemens S7-200 cpu 226 ПЛК siemens S7-200 cpu 222 S7-200 процессор 224 S7-200 процессор 226 ПЛК siemens S7-200 siemens s7-200 замена батареи siemens S7-200 процессор 224 S7-200 процессор 222 siemens S7-200 процессор 222
      SIMATIC S7-300

      Аннотация: S7-300 6GK7342-5DA02-0XE0 S7-300 profibus S7-300 simatic net S7 profibus et 200 simatic s7 300 simatic S7300 SDA 5512
      Текст: нет текста в файле


      Оригинал
      PDF S7-300 / S7-300 6GK7342-5DA02-0XE0 SIMATIC S7-300 S7-300 6GK7342-5DA02-0XE0 S7-300 profibus S7-300 симатическая сеть S7 profibus et 200 simatic s7 300 симатический S7300 SDA 5512
      2010 — Нет в наличии

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF 50-поз.40-поз. KG2289036 40 / EZ-DR / 300 / KONFEK 350 / КОНФЕК 400 / KONFEK
      2010 — С5-95У

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF 45-FLK40 34-поз. IF-2007) 45-FLK40 С5-95У
      2007 — ПЛК siemens S7-200

      Аннотация: siemens S7-200 cpu 212 TD400C simatic tp 177micro S7-200 cpu 212 siemens PLC S7-200 s7-200 touch panel TD 400C 6AV6640-0CA11-0AX0 step 7 micro win
      Текст: нет текста в файле


      Оригинал
      PDF S7-200 S7-200.S7-200 E20001-A360-P810-V1-7600 ПЛК siemens S7-200 siemens S7-200 процессор 212 TD400C simatic tp 177micro S7-200 процессор 212 siemens PLC S7-200 s7-200 сенсорная панель TD 400C 6AV6640-0CA11-0AX0 шаг 7 микро выигрыш
      2000 — ОП170Б

      Аннотация: TP170A TP170B TP170 AEG — AKTIENGESELLSCHAFT Siemens SIMATIC S5 CPU HMI Программное обеспечение SIMATIC ProTool power supply simatic s5 PLC SIMATIC siemens text lite mm-500
      Текст: нет текста в файле


      Оригинал
      PDF TP170A / TP170B / OP170B OP170B TP170 TP170A TP170B / OP170B cP170 D- 6ZB5370-1AU02-0BA1 TP170A TP170B AEG — AKTIENGESELLSCHAFT Сименс SIMATIC S5 CPU Программное обеспечение HMI SIMATIC ProTool блок питания simatic s5 ПЛК SIMATIC siemens текст облегченный мм-500
      2010 — Нет в наличии

      Аннотация: абстрактный текст недоступен
      Текст: нет текста в файле


      Оригинал
      PDF 50-поз.40pos. IF-2009)
      2010 — С5-95У

      Аннотация: SIMATIC S5 siemens s595U S595U siemens simatic s5-95u siemens s5 100u Siemens Simatic s5 95u
      Текст: нет текста в файле


      Оригинал
      PDF 40 / ZFKDS IF-2009) 40 / EZ-DR / 300 / KONFEK 350 / КОНФЕК 400 / KONFEK 600 / KONFEK С5-95У SIMATIC S5 siemens s595U S595U siemens simatic s5-95u siemens s5 100u Сименс Симатик s5 95u
      2010 — симатик s5

      Аннотация: 45-FLK40
      Текст: нет текста в файле


      Оригинал
      PDF 45-FLK40 / ПЕРЕДНЯЯ ЧАСТЬ / Q 34-поз.IF-2009) 40 / EZ-DR / 300 / KONFEK 350 / КОНФЕК 400 / KONFEK simatic s5 45-FLK40
      2010 — SIMATIC S5

      Реферат: simatic 100U S5-95U PHOENIX VARIOFACE SIEMENS
      Текст: нет текста в файле


      Оригинал
      PDF 40-поз. IF-2007) С5-95У SIMATIC S5 симатический 100U ФЕНИКС ВАРИОФЕЙС СИМЕНС
      2010 — SIMATIC S5

      Аннотация: SIMATIC 100U S5-95U
      Текст: нет текста в файле


      Оригинал
      PDF 45-FLK40 34-поз.IF-2007) 45-FLK40 SIMATIC S5 SIMATIC 100U С5-95У
      CP 443-1

      Аннотация: SIMATIC S7-400 SIMATIC S5 S7-400 S7-400H RFC1006 S7-200 ethernet SIMATIC S7 S7-300 simatic
      Текст: нет текста в файле


      Оригинал
      PDF S7-400 10BaseT, 100BaseTX CP 443-1 SIMATIC S7-400 SIMATIC S5 S7-400 S7-400H RFC1006 S7-200 Ethernet SIMATIC S7 S7-300 симатический
      2010 — процессор 315-2 DP

      Резюме: siemens s7-300 замена батареи S7-300 руководство 6ES7 331-1KF02-0AB0 6es7 972-0aa01-0xa0 6ES7 953-8LF20-0AA0 6ES7 315-2Eh24-0AB0 972-0AA01-0XA0 siemens 315f-2 DP приложения 315-2FJ14 -0AB0
      Текст: нет текста в файле


      Оригинал
      PDF S7-300 315F-2 317F-2 971-1BA00) 307-1BA01-0AA0 307-1EA01-0AA0 307-1KA02-0AA0 процессор 315-2 DP siemens s7-300 замена батареи S7-300 инструкция 6ЭС7 331-1KF02-0AB0 6es7 972-0aa01-0xa0 6ES7 953-8LF20-0AA0 6ЭС7 315-2Eh24-0AB0 972-0AA01-0XA0 siemens 315f-2 DP приложения 315-2FJ14-0AB0
      2005 — 6ХВ1-830-0Эх20

      Аннотация: ПЛК siemens S7-200 cpu 226 siemens simatic op7 ручная принципиальная схема подвижного светодиодного дисплея сообщений S7-200 cpu 226 Схема подключения s7-200 siemens 6AV3 607-1JC20-0AX1 siemens simatic op17 siemens simatic op7 siemens TD200
      Текст: нет текста в файле


      Оригинал
      PDF 691-1AB01-0AD0 691-1AB01-0AE0 5D002ENC3 EAR99S 5D992B1 691-1CA01-0AA0 691-1CA01-0AB0 691-1SA01-0AX0 6XV1-830-0Eh20 ПЛК siemens S7-200 cpu 226 siemens simatic op7 руководство принципиальная схема подвижного светодиодного дисплея сообщений S7-200 процессор 226 Схема подключения S7-200 Siemens 6AV3 607-1JC20-0AX1 siemens simatic op17 siemens simatic op7 siemens TD200
      SIMATIC S7-200 Номер детали.6ES7 214-1BC01-0XB0

      Резюме: 6ES7 235-0KD00-0XA0, руководство CP5611, электрическая схема s7-200 siemens PLC siemens S7-200, электрическая схема, двухсторонняя 3 s7-200 примеры лестничной диаграммы s7-200 siemens 6ES7-216-2BD00-0XB0 S7-200 214 электрическая схема PLC S7 релейная логика часов реального времени
      Текст: нет текста в файле


      Оригинал
      PDF S7-200 E86060-D4001-A100-A9-7600 1323-н де / год2000. E86060-K4670-T121-A3-7600 SIMATIC S7-200 Номер детали.6ES7 214-1BC01-0XB0 6ES7 235-0KD00-0XA0 инструкция CP5611 Схема подключения S7-200 Siemens Схема подключения ПЛК siemens S7-200 в двух направлениях 3 s7-200 примеры Схема лестницы s7-200 siemens 6ES7-216-2BD00-0XB0 Схема подключения S7-200 214 Релейная логика PLC S7 часов реального времени
      2013 — наработка на отказ SIEMENS s7-1200

      Аннотация: S7-1200 SIEMENS s7 1200 CM 1241 siemens S7-200 cpu 214 6ES7 232-4HB32-0XB0 3ZX1012-0R 6ES7 232-4HB30-0XB0 S7-1200 руководство по обслуживанию Siemens s7 1200 руководство
      Текст: нет текста в файле


      Оригинал
      PDF S7-1200 1211C 1212C 1214C 1215C 1217C Среднее время безотказной работы SIEMENS s7-1200 S7-1200 SIEMENS s7 1200 CM 1241 сименс S7-200 процессор 214 6ES7 232-4HB32-0XB0 3ZX1012-0R 6ES7 232-4HB30-0XB0 S7-1200 руководство по ремонту Siemens s7 1200 инструкция
      2009 — 100U

      Аннотация: S5-95U SIMATIC S5
      Текст: нет текста в файле


      Оригинал
      PDF VIP-3 / SC / FLK40 40-поз.IF-2009) VIP-3 / SC / FLK40 100U С5-95У SIMATIC S5
      2011 — 100U

      Аннотация: I500 S5-95U 0818111 10-контактный разъем разъема
      Текст: нет текста в файле


      Оригинал
      PDF VIP-3 / SC / FLK40 40-поз. IF-2009) dat5147777 VIP-3 / SC / FLK40 100U I500 С5-95У 0818111 10-контактный разъем
      OB35

      Реферат: gsd-файл pilz plc Profinet PSSu PILZ FB215 421-1BL01-0AA0 PILZ pn siemens s7 cpu 224 FB149 siemens s7 plc Pilz
      Текст: нет текста в файле


      Оригинал
      PDF 2010net OB35 gsd файл компании pilz plc Профинет ПССу ПИЛЗ FB215 421-1BL01-0AA0 ПИЛЗ пн siemens s7 процессор 224 FB149 siemens s7 plc Pilz

      Страница не найдена — Jasa Pembuatan SKA SKT ISO SBU SIUJK SMK3

      SKA

      Сертификат Keahlian atau SKA adalah sertifikat khusus sebagai bukti kompetensi tenaga ahli konstruksi.Сертификат ini dikeluarkan oleh LPJK dengan persyaratan tertentu. Saat ini ada sekitar 37 sertifikat dari berbagai bidang Arsitek, Elektrikal, Mekanikal, […]

      Подробнее
      SKT

      Сертификат Keterampilan atau SKT adalah sertifikat khusus sebagai bukti kompetensi tenaga terampil konstruksi. Сертификат ini dikeluarkan oleh LPJK dengan persyaratan tertentu.Saat ini ada sekitar 188 sertifikat dari berbagai bidang Arsitek, […]

      Подробнее
      СБУ

      Сертификат Бадан Усаха (SBU) adalah bukti pengakuan official tingkat Kompetensi usaha jasa pelaksana konstruksi (KONTRAKTOR) дан usaha jasa perencana konstruksi atau jasa pengawas konstruksi (KONSULTAN) sebagasi per… Подробнее

      SIUJK

      Сурат Иджин Усаха Джаса Конструкси себагай сурат Баги perusahaan янь мелаксанакан кегиатан конструкси байк ди лингкунган пемеринтах, БУМН маупун Non Pemerintahan.Siujk wajib dimiliki oleh perusahaan konstruksi dalam mengikuti ten […]

      Подробнее
      ISO

      Keuntungan menerapkan ISO di Perusahaan: Memenangkan persaingan Terdepan dari pesaing Meningkatkan kepercayaan & kepuasan Mencapai keunggulan operating Kesesuaian peraturan dan persyaratan Memperbaiki efesiensi kerja biaya… Подробнее

      6ES7626-1DG04-AE3 Siemens Simatic C7-626 HMI, Hmi — человеко-машинный интерфейс, Hmi — человеко-машинный интерфейс, аппаратное обеспечение Hmi, मशीन इंटरफ़ेस, मानव यन्त्र अंतरापृष्ठ — Star Electricals, Bhavnagar

      6ES7626-1DG04-AE3 Siemens Simatic C7-626 HMI, Hmi — человеко-машинный интерфейс, Hmi — человеко-машинные интерфейсы, Hmi-аппаратное обеспечение, इंटरफ़ेस, यन्त्र अंतरापृष्ठ — Star Electricals, Бхавнагар | ID: 23329

      2

      Спецификация продукта

      Марка Siemens
      Название модели / номер 6ES7626-1DG04-0AE3 SIEMENS SIMATIC C7-626

      Описание продукта

      Бренд: SIEMENS

      Модель: 6ES7626-1DG04-0AE3 SIMATIC C7-626 HMI

      Состояние: б / у, но хорошее рабочее состояние.

      Заинтересовал этот товар? Получите последнюю цену у продавца

      Связаться с продавцом


      О компании

      Год основания 1986

      Юридический статус Фирмы Физическое лицо — Собственник

      Характер бизнеса Оптовый торговец

      Количество сотрудников До 10 человек

      Годовой оборот R.50 лакх — 1 крор

      Участник IndiaMART с июня 2011 г.

      GST24ACUPM6964D1Z6

      Код импорта и экспорта (IEC) 24175 *****

      Экспорт в Непал, Бангладеш, Кению

      Создана в году 1986 по адресу Bhavnagar, (Гуджарат, Индия), , мы «Star Electricals» — это «Sole Proprietorship Company» , которая оптовик, Trader, Retailer Buy Частное лицо и широкий ассортимент автоматических выключателей , сервоприводов переменного тока, оборудования логических контроллеров и т. Д.Под руководством нашего наставника «Башарат (Собственник)», мы умело продвигаемся к успеху в этой области.

      Видео компании

      Вернуться к началу 1

      Есть потребность?
      Получите лучшую цену

      1

      Есть потребность?
      Получите лучшую цену

      siemens hmi library Мы больше, чем CMS — мы — платформа контента, созданная для вашего любимого технологического стека.Ищите и просматривайте все Обеспечение распределения электроэнергии в одном централизованном месте (только на английском языке). com. Заполните эту форму, и мы предоставим вам siemens biograph horizon; хитачи алока; siemens mammomat; presto dr рентген; c arm ge oec 9600; магнитом аванто мрт; оазис хитачи; хитачи преирус; ge logic p6 ультразвук; филипс аффинити; ge excite hd 1. Шаблон доступен для WinCC Unified в следующих разрешениях: • 800×480 пикселей (MTP700) • 1280×800 пикселей (MTP1000 и MTP1200) Программное обеспечение SIEMENS HMI — SIMATIC WinCC (TIA Portal) Инженерное обеспечение SIMATIC WinCC (TIA Portal) Интегрированное проектирование семейство инженерных инструментов для конфигурирования панелей оператора SIMATIC HMI, а также для систем визуализации на базе ПК WinCC Runtime Advanced и WinCC Runtime Professional.Аксель Гик. Virtual HMI — это виртуальный человеко-машинный интерфейс (HMI) для ПЛК Slicetex. Лицевые панели HMI, базовый код записи: 68014632, V2. Выберите в меню «Файл»> «Получить». Symbol Factory 2. Набор шаблонов HMI — это бесплатная библиотека для TIA Portal. —— Конец обновления A Часть 1 из 2 —— Библиотека VBScript WinCC. Всем привет. 2 Режим работы Общая информация SIMATIC HMI Option + используется в качестве шлюза между операционной системой 23 августа 2019 г. · Библиотека для хорошего проектирования HMI Шаблоны в наборе шаблонов HMI предоставляют инструменты, позволяющие создавать собственное решение HMI на основе о концепции управления, разработанной 29 ноября 2017 г. · Сенсорный экран Siemens KTP 700 Basic HMI.Эта библиотека предназначена для приложений S7-1200 и S7-1500, использующих Siemens Comfort Panel, WinCC Advanced RT или WinCC Professional. Последний визит: 15.10.2020. SIMATIC HMI, KTP700 basic DP, базовая панель, клавиши и сенсорное управление, 7-дюймовый TFT. Шаблон доступен для WinCC Unified со следующими разрешениями: • 800×480 пикселей (MTP700) • 1280×800 пикселей (MTP1000 и MTP1200) 1 ноября 2021 г. · Библиотека SITRANS — Industry Mall — Siemens USA. Четыре основных ограничения в STEP 7 Lite по сравнению с более продвинутым пакетом STEP 7: Поддержка ограничена ПЛК SIMATIC S7-300, универсальным ПЛК C7 и HMI, а также интеллектуальным ЦП семейства распределенных входов / выходов ET200.SIMATIC HMI операторские системы управления и мониторинга. 0) TIA 2. 1, 01/2019 6 G 9 d 1. 3. Logo 8 Управление освещением с помощью панели Hmi Id 109747758 Промышленная поддержка Siemens. • Великолепный 22-дюймовый человеко-машинный интерфейс • Модифицированная библиотека для работы с клапанами с непрерывным ходом • Немедленное ручное управление • Требовалось что-то очень быстрое • Сопоставление ввода-вывода с функциональными блоками и HMI, позволило заказчику использовать USL5 Lite Panel-3D 1. Добавить в список желаний. Продолжительность и время курса: два дня. 25 марта 2021 г. · Инструменты проектирования Hmi (предлагаются siemens бесплатно) предоставляют все необходимое для создания оптимального.Решения Android для Siemens S7 Logo 0ba8 simatic hmi панели siemens доступны в нашей цифровой библиотеке, и онлайн-доступ к ней установлен как общедоступный, так что вы можете получить его мгновенно. IDEA-Teknik Communication. Шаблон доступен для WinCC Unified со следующими разрешениями: • 800×480 пикселей (MTP700) • 1280×800 пикселей (MTP1000 и MTP1200) В этом видео представлен пошаговый пример того, как использовать указатель области HMI для определения состояния подключения HMI через подключенный ПЛК в TIA Portal.Функциональный блок для функциональности ПЛК. 1 Введение SIMATIC HMI Option + Entry ID: 109754400, V2. Все. 1. Убедитесь, что монтажное уплотнение установлено на устройстве HMI. Вам может потребоваться другой набор модулей Siemens Simatic Hmi Ktp400 Basic Plc Display Extension 24 V Dc Conrad Com. !!! Акция Распродажа СКИДКА 50% !!! Объекты 29 ноя, 2017 · Сенсорный экран Siemens KTP 700 Basic HMI. Все следующие символы отображаются в высоком качестве с разных точек зрения в красном, зеленом, синем, сером и желтом цветах.pdf Assortment_custom Siclimat Product_Group_Custom Building automation Content_language_custom Deutsch Content_type Лист данных для продукта Product_version_custom Status_custom Gültig Date 2005-06-22 Document_ID CK1N9880de Download_No 21150 Вернуться на домашнюю страницу 17 мая 2016 г. · Многие пользователи сталкивались с проблемой подключения наших HMI серии DOP и S7 -1200 ПЛК. Если вам интересно, вы можете загрузить библиотеку с форума Siemens 17 декабря 2018 г. · Серия обучающих видео-программ Siemens HMI. Я создаю сборку внешней библиотеки на C #, чтобы расширить возможности WinCC и использовать ее с VBScript.0 сочетает в себе мощный инструмент управления графической библиотекой с более чем 4000 профессионально созданных векторных объектов, которые можно использовать в вашем приложении HMI в различных форматах файлов. 5 т; siemens skyra 3т мрт; видеотека; планы страхования; цена наличными; политика хипаа; Информация для выставления счета; локации; people of hmi 11 апреля 2012 г. · Siemens Наиболее распространенной для Siemens является LibNoDave, бесплатная библиотека, которая чаще всего используется с картами Ethernet (CP343-1). Siemens: Как выполнить первоначальную загрузку в HMI через TIA Portal.Не устанавливайте монтажный уплотнитель вывернутым наизнанку. Программные HMI обычно можно разделить на 2 категории. dienhathe. 11 мая 2015 г. · Функция рецептов во встроенном HMI, таком как AutomationDirect C-more, обеспечивает простой и эффективный метод создания, сохранения, редактирования и сохранения рецептов. Опции TIA Portal. Выберите C для серии UniStream Cloud со встроенной 5-летней стартовой подпиской UniCloud без дополнительной оплаты с 15 октября 2020 г. · Эти достижения оптимизируют промышленные HMI для использования с устройствами в приложениях промышленного Интернета вещей (IIoT).23 апреля 2015 г. · Уязвимость «GHOST» в библиотеке glibc затрагивает приложения Siemens SINUMERIK и SIMATIC HMI Basic. USL15. 5. Создание нового проекта CODESYS HMI из шаблона (CODESYS V3. Это видео предоставляет пошаговый пример того, как создать новый проект в TIA Portal, добавить новое устройство (HMI) в проект и загрузить к новому устройству. Библиотека основана на HMI conc http: // www. Последние новости о Siemens AG, наших публикациях и о графических данных.Решения Android для Siemens S7 Logo 0ba8 22 июня 2005 г. · Библиотека HVAC Lite — Программное обеспечение — Спецификация продукта 21150_de. Программное обеспечение отличается от других готовых пакетов, потому что вы будете создавать исполняемые файлы, а не только конфигурации, которые интерпретируются механизмом выполнения. HMI — это лицо вашего оборудования или процесса вашего клиента, где ваш клиент проводит большую часть своего времени, взаимодействуя с интерфейсом. с машиной. Шаблон доступен для WinCC Unified в следующих разрешениях: • 800×480 пикселей (MTP700) • 1280×800 пикселей (MTP1000 и MTP1200) 24 июня 2016 г. · В начале июня DMC совместно с Siemens Industry выпустили открытую библиотеку Siemens. .27 октября 2016 г. · Программное обеспечение Siemens HMI SIMATIC WinCC TIA Portal ES для усовершенствованного проектирования HMI Последнее программное обеспечение WinCC от Siemens HMI Software имеет множество преимуществ, включая инновационный интерфейс конфигурации на основе новейшего программного обеспечения, комплексную библиотечную концепцию и интеллектуальные инструменты для графического конфигурирования и массового использования. обработка данных. О прессе Авторские права Связаться с нами Создатели Рекламировать Разработчики Условия Политика конфиденциальности и безопасность Как работает YouTube Тестировать новые функции Пресса Авторские права Свяжитесь с нами Создатели Руководство по настройке библиотеки ключевых панелей, 11/2011, A5E03740571-01 5 Установка библиотеки ключевых панелей 2 Предварительные требования к системе STEP 7 V5.Если вам интересно, вы можете загрузить библиотеку с форума Siemens 2. Шаблон доступен для WinCC Unified в следующих разрешениях: • 800×480 пикселей (MTP700) • 1280×800 пикселей (MTP1000 и MTP1200) siemens biograph horizon; хитачи алока; siemens mammomat; presto dr рентген; c arm ge oec 9600; магнитом аванто мрт; оазис хитачи; хитачи преирус; ge logic p6 ультразвук; филипс аффинити; ge excite hd 1. Базовые панели SIMATIC HMI 2-го поколения с их сложными базовыми функциями HMI являются идеальной серией начального уровня для простых приложений HMI.Переключение между HMI и режимом программирования возможно в любом Центре загрузок. Сообщения: 1. Предоставлено: Siemens Industry Inc. 3 июля 2012 г. · Библиотека шаблонов изображений HMI Visio Opto 22. Это позволяет пользователю быстро вернуть устройство к заводским настройкам «из коробки» без необходимости использования какого-либо программного обеспечения WinCC. Первый из них работает на проприетарном оборудовании. 21 мая 2021 г. · Файлы САПР и визуализации, размещенные на этом веб-сайте, создаются, загружаются и управляются сторонними членами сообщества.5 т; siemens skyra 3т мрт; видеотека; планы страхования; цена наличными; политика хипаа; Информация для выставления счета; локации; люди hmi База данных изображений является актуальным источником всех обозначений продуктов Siemens Industry для создания графических изображений конфигурации. 24 июня 2016 г. · Открытая библиотека Siemens — это библиотека с открытым исходным кодом, содержащая функциональные блоки и лицевые панели HMI для общих элементов управления, целью которой является сокращение времени разработки для обычного промышленного оборудования, обеспечивая при этом многоразовую и настраиваемую базу кода, которую пользователь может изменять для работы с любым приложением необходимо.Для обеспечения правильной работы S7 -1200 необходимо использовать стандартный DB, совместимый с S7-300/400. Набор инструментов HMI службы поддержки Siemens Industry Online Support предоставляет множество полезных инструментов, которые могут упростить повседневную работу. 103. Джош Фитцпатрик — инженер-прикладник. 06 июля 2016 г. · • Великолепный 22-дюймовый HMI • Модифицированная библиотека для работы с клапанами с непрерывным ходом • Изменена логика ПЛК, но нет необходимости изменять HMI. Результаты 55. Если ПЛК S7-300 или S7-400 используется в проекте, необходимо использовать лицевые панели и пользовательские интерфейсы, созданные специально для ПЛК серии S7-300.Джош Фитцпатрик (Josh Fitzpatrick) — инженер по приложениям Siemens: Как создать резервную копию и восстановить HMI с помощью ProSave В этом видео представлен пошаговый пример того, как выполнить резервное копирование проекта среды выполнения HMI из Comfort HMI и как впоследствии восстановить проект среды выполнения HMI к Comfort HMI через Ethernet с помощью бесплатной утилиты ProSave. Вам может понадобиться другой набор модулей USL5 Lite Panel-3D 1. SIMATIC Kinematics Operate. Панель оператора для различных промышленных ПЛК. Библиотека содержит следующие элементы: Документация по всем объектам с примерами настройки.Наша коллекция книг охватывает несколько стран, что позволяет сократить время задержки при загрузке любой из наших книг, подобных этой. Шаблон доступен для WinCC Unified со следующими разрешениями: • 800×480 пикселей (MTP700) • 1280×800 пикселей (MTP1000 и MTP1200) 23 августа 2019 г. · Библиотека для хорошего дизайна HMI Шаблоны в HMI Template Suite предоставляют инструменты, позволяющие вам создать собственное решение HMI на основе концепции управления, разработанной в 8 программах для «logo siemens hmi».Библиотека предоставляет краткий, но обширный программный API, который позволяет разработчикам настраивать дисплеи HMI во время выполнения, а также обрабатывать взаимодействие с пользователем. Вы можете управлять через WLAN всем объектом как Drive, Valve или Measure. 3 Структура библиотеки С помощью библиотеки «HMI Template Suite» вы можете легко и индивидуально создавать свой проект, используя предварительно сконфигурированную графику и элементы управления. Программное обеспечение AdvancedHMI — это открытое программное обеспечение, используемое для создания приложений HMI (человеко-машинный интерфейс), которые взаимодействуют с вашим ПЛК или устройством.Выберите 3D XML 3MF Acis 6. g. Это также позволяет легко загружать рецепты в контроллеры. * Примечания. Выберите B для UniStream с включенной функциональностью UniCloud. Мы можем управлять процессами, можем видеть аварийные сигналы, тенденции, видеть уровень в резервуарах и можем дать команду для управления клапаном, чтобы увидеть его работу, как мы делаем с HART для SIMATIC HMIS7 -1500 CPU Библиотека робототехники SIEMENS Завтра ПРОИЗВОДИТЕЛЬ A ПРОИЗВОДИТЕЛЬ B ПРОИЗВОДИТЕЛЬ C Унифицированный интерфейс ПРОИЗВОДИТЕЛЬ… Outlook Универсальная библиотека робототехники Siemens Seite 21 февраля 2020 SIMATIC Robot Integrator SIMATIC HMI -1500 CPU Сегодня LIB A LIB B LIB C LIB… ПРОИЗВОДИТЕЛЬ A ПРОИЗВОДИТЕЛЬ B ПРОИЗВОДИТЕЛЬ C ПРОИЗВОДИТЕЛЬ… Бесплатная общая библиотека графики HMI для программного обеспечения Open Automation промышленные символы для использования в производстве, системах отопления, вентиляции и кондиционирования воздуха, водоснабжения, канализации и промышленных пользовательских интерфейсах.Связь через Bluetooth, Wi-Fi или мобильный Интернет с протоколами COMLI, Modbus / TCP (класс 0 и 1), Modbus RTU класса 1, SattBus COMLI, Siemens Fetch / Write или Siemens S7 Communication (ISO on TCP). Этот контент и связанный с ним текст никоим образом не спонсируются или не связаны с какой-либо компанией, организацией или реальным товаром, который они могут изображать. Платформа S7-1200 — это мощная серия программируемых контроллеров автоматизации с программным обеспечением для программирования TIA V13 Portal на базе Windows.Заполните эту форму, и мы отправим вам ссылку для загрузки бесплатных символов HMI. Для получения информации о том, как вы можете использовать эти символы для создания интерактивных приложений HMI, обязательно посмотрите наши видеоролики ниже или ознакомьтесь с нашим ассортиментом продукции ниже. Приводная техника. Неоптимизированная БД! 22 июня 2005 г. · Библиотека HVAC Lite — Программное обеспечение — Спецификация продукта 21150_de. Продукты автоматизации Siemens, использованные в примере, включают ПЛК SIMATIC S7-1200, SIMATIC TP700 Comfort HMI и платформу TIA Portal от Siemens.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
