Симистор вт136. Симистор ВТ136: характеристики, принцип работы и методы проверки

Что такое симистор ВТ136 и как он работает. Каковы основные характеристики этого элемента. Как правильно проверить симистор мультиметром и другими способами. Какие неисправности могут возникнуть у симистора.

Содержание

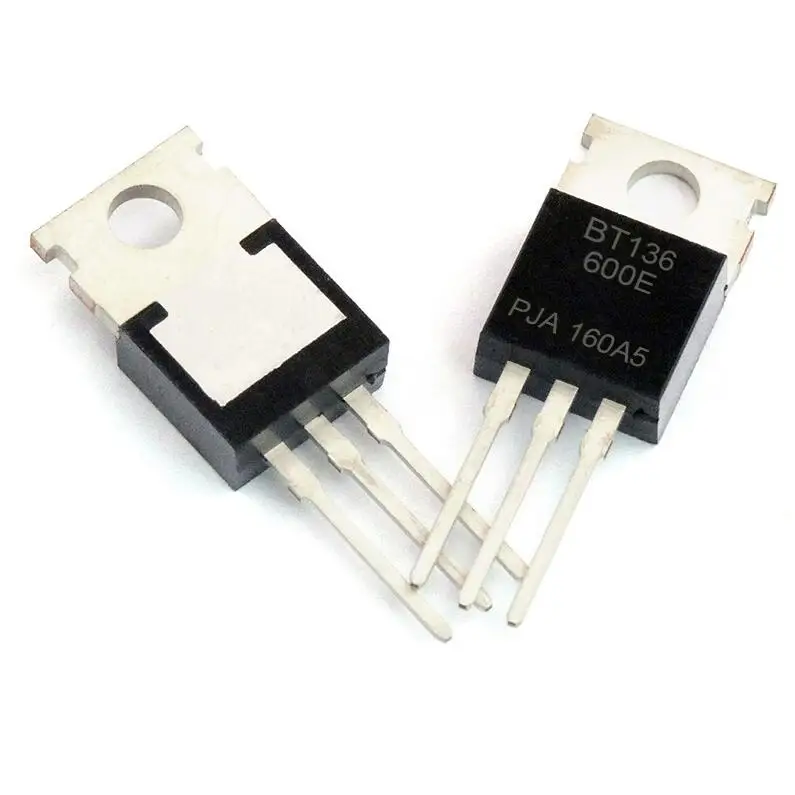

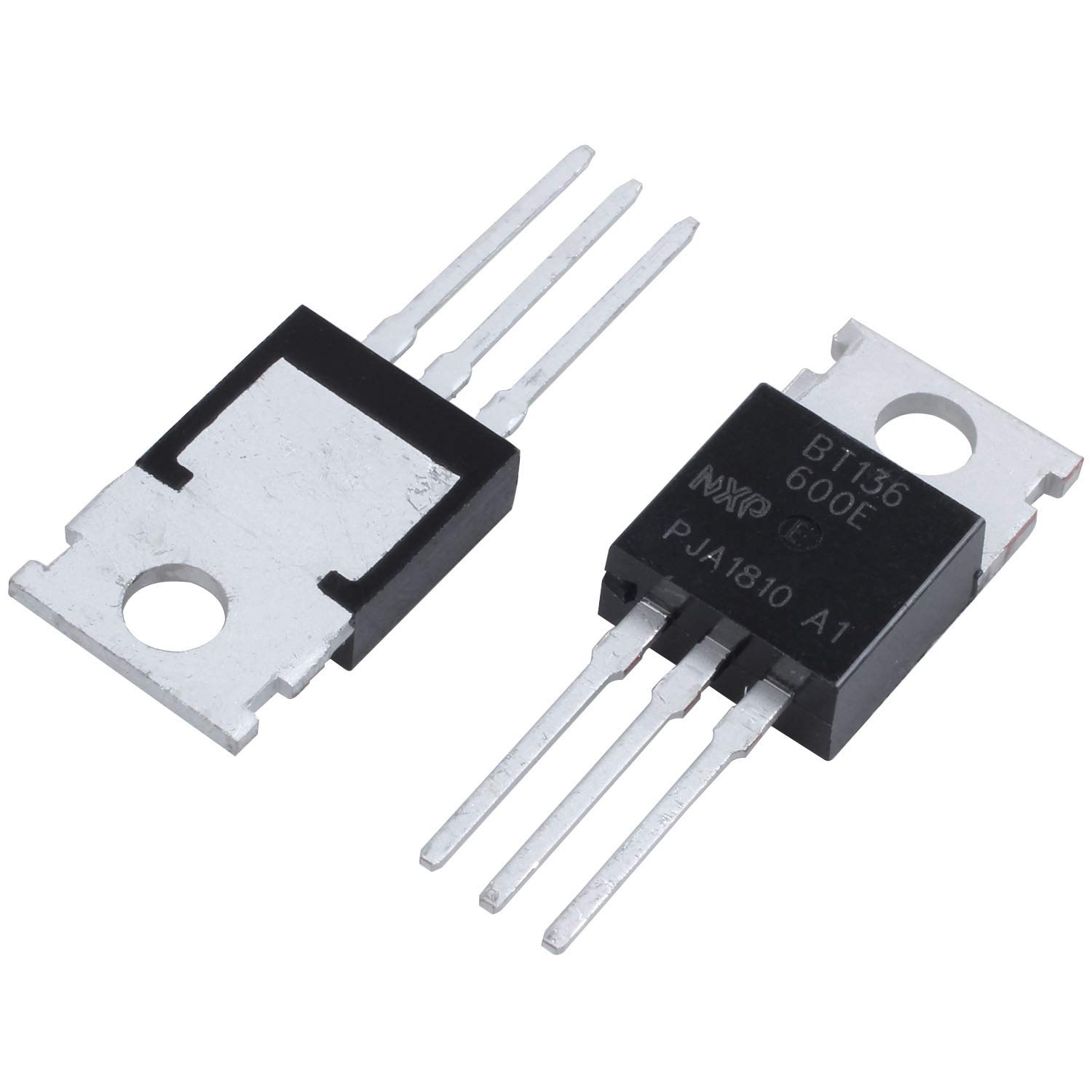

Что представляет собой симистор ВТ136

Симистор ВТ136 — это полупроводниковый прибор, относящийся к семейству тиристоров. Его основное назначение — коммутация цепей переменного тока. По сути, симистор представляет собой электронный выключатель, способный проводить ток в обоих направлениях.

Основные особенности симистора ВТ136:

  • Трехэлектродная структура (два основных вывода и управляющий электрод)
  • Двунаправленная проводимость тока в открытом состоянии
  • Возможность управления моментом открытия с помощью небольшого тока управления
  • Способность выдерживать большие токи нагрузки (до 4А для ВТ136-600)
  • Высокое обратное напряжение (600В для ВТ136-600)

Принцип работы симистора ВТ136

Как работает симистор ВТ136? Его функционирование основано на следующих принципах:


  1. В закрытом состоянии симистор не проводит ток ни в одном направлении.
  2. При подаче управляющего импульса на затвор симистор открывается и начинает проводить ток.
  3. Открытое состояние сохраняется до тех пор, пока ток через симистор не упадет ниже значения тока удержания.
  4. При смене полярности напряжения симистор закрывается и снова требует управляющего импульса для открытия.

Таким образом, симистор позволяет управлять моментом открытия в каждом полупериоде переменного тока, что дает возможность регулировать эффективное напряжение на нагрузке.

Основные характеристики симистора ВТ136

Симистор ВТ136 выпускается в нескольких модификациях, различающихся максимальным рабочим напряжением. Рассмотрим характеристики наиболее распространенной версии — ВТ136-600:

  • Максимальное повторяющееся обратное напряжение: 600 В
  • Максимальный средний ток в открытом состоянии: 4 А
  • Максимальный импульсный ток: 25 А
  • Ток включения: не более 50 мА
  • Напряжение включения: не более 1.5 В
  • Время включения: около 2 мкс
  • Рабочая температура: от -40°C до +125°C

Методы проверки симистора ВТ136

Как проверить работоспособность симистора ВТ136? Существует несколько способов:


Проверка мультиметром

Это наиболее простой и доступный метод. Порядок действий:

  1. Переведите мультиметр в режим проверки диодов или измерения сопротивления.
  2. Подключите щупы к основным выводам симистора. Сопротивление должно быть очень большим в обоих направлениях.
  3. Подключите один щуп к управляющему электроду, а второй — к любому из основных выводов. Сопротивление должно резко уменьшиться.
  4. Повторите проверку для другого основного вывода.

Если сопротивление изменяется в соответствии с описанием, симистор, вероятно, исправен.

Проверка с помощью лампы и батарейки

Этот метод позволяет визуально оценить работу симистора:

  1. Соберите простую цепь: батарейка — лампа — симистор.
  2. Лампа не должна гореть, пока на управляющий электрод не подан сигнал.
  3. Кратковременно подайте напряжение на управляющий электрод. Лампа должна загореться и продолжать гореть после снятия управляющего сигнала.
  4. Разомкните цепь и соберите заново. Лампа не должна загореться без повторной подачи управляющего сигнала.

Типичные неисправности симистора ВТ136

Какие проблемы могут возникнуть с симистором ВТ136? Наиболее распространенные неисправности:


  • Пробой — симистор постоянно находится в открытом состоянии
  • Обрыв — симистор не открывается даже при подаче управляющего сигнала
  • Частичный пробой — симистор открывается самопроизвольно при превышении определенного напряжения
  • Потеря управляемости — требуется слишком большой ток управления для открытия

Применение симистора ВТ136 в электронных схемах

Где используется симистор ВТ136? Основные области применения:

  • Регуляторы мощности для бытовой техники (диммеры, регуляторы оборотов двигателей)
  • Системы плавного пуска электродвигателей
  • Управление нагревательными элементами
  • Импульсные источники питания
  • Сварочные аппараты
  • Системы управления освещением

Благодаря своей универсальности, надежности и доступности, симистор ВТ136 остается популярным компонентом для различных электронных устройств.

Как правильно выбрать симистор ВТ136 для конкретной схемы

При выборе симистора ВТ136 для вашего устройства необходимо учитывать несколько ключевых параметров:

  • Максимальное рабочее напряжение — должно превышать напряжение в вашей схеме с запасом 20-30%
  • Максимальный рабочий ток — выбирайте симистор с запасом по току в 1.5-2 раза
  • Ток управления — убедитесь, что ваша схема способна обеспечить необходимый управляющий ток
  • Температурный диапазон — учитывайте условия эксплуатации вашего устройства
  • Корпус — выбирайте подходящий для вашей конструкции тип корпуса (TO-220AB, TO-220 и др.)

Правильный выбор симистора обеспечит надежную и долговременную работу вашего устройства.


Заключение

Симистор ВТ136 — это мощный и универсальный электронный компонент, широко применяемый в современной электронике. Понимание принципов его работы и методов проверки позволяет эффективно использовать этот элемент в различных схемах и устройствах. При правильном применении симистор ВТ136 обеспечивает надежное управление нагрузками переменного тока в широком диапазоне мощностей.


Вт 136 600 е как проверить


Что такое тиристоры

Это полупроводниковые приборы, которые выполнены с учетом классических монокристальных технологий. На кристаллах имеются p-n переходы в количестве 3-х и более штук, с диаметрально противоположным устойчивым состоянием. Основным применением данной детали являются электронные ключи. Использование этих радиоэлементов может быть хорошей альтернативой механическому реле.

Процесс включения осуществляется регулируемым и плавным образом, без дребезжания контактов. Нагрузки по основным направлениям при открытии p-n перехода подаются управляемым образом, то есть присутствует возможность соблюдения контроля скорости при нарастании рабочего тока.

При этом, стоит отметить, что тиристор в сравнении с реле, может быть удачно интегрирован в электросхему с любым уровнем сложности. При отсутствии искрения каждого контакта, их можно использовать для систем, в которых не допускаются коммутационные помехи. Детали довольно компактны, выпускаются в виде разных форм-факторов, также и для установки на охлаждающие радиаторы.

Управление прибором осуществляется посредством внешнего воздействия на основе:

  • электрического тока, что поступает на управляющие электроды;
  • луча света, в случае использования фототиристора.

Примечательно, что в сравнении с тем же реле, нет необходимости в постоянной подаче управляющего сигнала. Рабочие p-n переходы будут открыты и после того, как завершена подача тока. Тиристоры закроются, при опускании протекающего сквозь него рабочего тока ниже уровня порогов удержания.

Еще одно свойство тиристоров, которое является основной характеристикой — это использование их в качестве одностороннего проводника. Так, протекание паразитных токов в обратное направление осуществляться не будет. Благодаря чему значительно упрощаются схемы по управлению радиоэлементами.

Тиристор может выпускаться в различной модификакции, исходя из того, какой способ управления и дополнительные возможности необходимы. Он может быть:

  • диодным с прямой проводимостью;
  • диодным с обратной проводимостью;
  • диодным симметричным;
  • триодным с прямой проводимостью;
  • триодным с обратной проводимостью;
  • триодным ассиметричным.

Бывают также разновидности триодных тиристоров с двунаправленной проводимостью.

Что такое симистор, и в чем его отличие от тиристора

Симисторы (или «триаки») являются особыми разновидностями триодных симметричных тиристоров. Главным преимуществом любого симистора можно считать наличие способности проводки тока на рабочем p-n переходе в двух направлениях. Благодаря этому осуществляется использование радиоэлементов сфере систем, имеющих переменное напряжение.

Их рабочие принципы и конструктивные особенности сходны с остальными тиристорами. При подачах управляющих токов p-n переходы отпираются, и остаются открытым до момента снижения величин рабочих токов. Популярным применением симистора является использование его для регуляторов напряжений в осветительных системах и бытовых электроинструментах.

Принцип работы этого радиокомпонента схожий с принципом действия транзистора, однако деталь не является взаимозаменяемой. Разобравшись в том, что такое симистор и тиристор, необходимо также рассмотреть вопрос, о проверке этих деталей на показатели работоспособности.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Как прозвонить тиристор мультиметром

Стоит отметить, что существует несколько способов проверки исправности симисторов и тиристоров. Для этого необязательно использовать тестер, можно обойтись лампочкой от фонарика и пальчиковой батарейкой. Чтобы это сделать, нужно выполнить последовательное подключение источника питания, лампочки и рабочих выводов на тиристоре.

Следует помнить о том, что у обычного тиристора проводимость тока осуществляется только в одно направление. В связи с этим необходимо придерживаться полярности.

Когда будет подаваться управляющий ток (хватает аккумулятора АА), то будет происходить загорание лампочки, что означает о исправности цепи. После этого выполняем отсоединение батарейки, без отключения источника рабочего тока. При исправности p-n перехода и настройке его на определенных величинах, свечение лампочки будет продолжено.

В случае, если подходящая лампа или батарейка отсутствует, то придется использовать тестер. А для этого важно знать, как проверить тиристор мультиметром.

  1. Положение переключателя устанавливаем на «Прозвонку». На щупы каждого провода поступит необходимый уровень напряжения, чтобы проверить тиристор. Рабочим током не открываются p-n переходы, поэтому если значение сопротивления на выводе будет высокое, то это значит, что ток не проходит. Дисплей на мультиметре показывает «1». Так мы можем убедиться, в исправности рабочего p-n перехода;
  2. Выполняем проверку открытия перехода. С этой целью осуществляем соединение управляющего вывода с анодом. Тестером происходит обеспечение достаточным уровнем тока, чтобы выполнить открытие перехода, а величина сопротивления резко спадает. Дисплей отображает значения, которые отличаются от единицы. Это говорит об «открытии» тиристора. Благодаря этому мы выполнили проверку работоспособности управляющих элементов.
  3. Проводим размыкание управляющего контакта. В таком случае показатели сопротивления должны равняться бесконечности, об этом свидетельствует значение «1» на табло.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Из-за чего тиристор не имеет открытое состояние

Особенность состоит в том, что мультиметры не вырабатывают величины тока, достаточного для функционирования тиристоров по «токам удержаний». Данные элементы проверены быть не смогут. Но на остальных пунктах проверки можно определить исправен ли полупроводниковый прибор. При изменении мест полярности — проверку осуществить невозможно. Благодаря этому можно убедиться в том, что на приборе отсутствует обратный пробой.

Используя мультиметр, можно также выполнить проверку чувствительности прибора. Для этого нужно сделать перевод переключателя на тестере в режим омметра. Съем измерений осуществляется по заранее описанным методикам. Главное, каждый раз менять показатели чувствительности на приборе. Начинать следует с пределов измерений воль.

Чувствительный тиристор, если отключить управляющий ток, продолжает сохранять открытые состояния, что будет фиксироваться тестером. Далее увеличивается предел измерений до значения «х10». После изменения величина тока на щупе прибора уменьшится.

В случае, если управляющий ток был отключен, но переход не был закрыт, то проводим увеличение предела измерений до того момента, пока тиристор сработает по удерживающему току.

Примечательно, что при меньшем токе удержания, чувствительность тиристора больше. Проверяя детали, которые идут в одной партии (или имеют одинаковые характеристики), стоит отдавать предпочтение более чувствительным элементам. Такие тиристоры обладают более гибкими возможностями управления, что влияет на расширение их области применения. При освоении принципа проверки тиристоров, можно также понять, как проверить симистор мультиметром.

В процессе прозвонки следует учитывать, что полупроводниковые ключи обладают симметричной двусторонней проводимостью.

Характеристики

Симистор имеет несколько параметров, которые можно расположить по порядку убывания важности (лучше сказать, частоты использования) следующим образом:

  • Напряжение обратного пробоя, Uобр, В;
  • Напряжение закрытого состояния, Uзс, В;
  • Ток открытого состояния средний, Iос, А;
  • Время включения, tвк, мкс;
  • Время выключения, tвык, мкс;
  • Ток открытого состояния импульсный, Iос, А;
  • Ток закрытого состояния, Iзс, мА;
  • Обратный ток, Iобр, мА;
  • Напряжение открытого состояния, Uос, В;
  • Управляющее напряжение, Uупр, В;
  • Ток управления, Iупр, мА;
  • Скорость нарастания напряжения, dU/dt, В/мкс;
  • Скорость нарастания тока, dI/dt, А/мкс.

Обратите внимание! Параметр «напряжение обратного пробоя» означает максимальное напряжение, которое способен выдержать симистор или тринистор без выхода из строя. Напряжение закрытого состояния характеризует только динисторный эффект.

Как проверить симистор мультиметром

Симистор обладает аналогичной схемой проверки подключения. Можно воспользоваться лампой и батарейками или мультиметром, у которого широкий диапазон измерения в режиме омметра. Пройдя тесты с одной полярностью, выполняем переключение щупов прибора к обратной полярности.

У исправного симистора должны отображаться довольно однотипные результаты тестирования. Следует выполнить проверку открытия и удержания p-n переходов по обоим направлениям шкалы предела измерений мультиметра.

Если радиодетали, которые должны быть проверены, находятся на монтажных платах, то нет потребности в их выпаивании для теста. Для этого нужно только выполнить освобождение управляющего вывода. Главное, не забывать о предварительном обестачивании проверяемого электроприбора.

Чтобы более детально разобраться в особенностях проверки симистора мультиметром, рекомендуем просмотреть видео.

Вт 136 600 е как проверить

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

  • подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
  • подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

  • подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
  • подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

Симистором называют полупроводниковый выключатель для переменного тока. Часто встречается международное название TRIAC, что означает то же самое (TRIode for Alternate Current). Чтобы разобраться в устройстве симистора (симметричного тиристора) и узнать, как проверить симистор, важно сначала понять, что он состоит из двух встречно-параллельно включенных тиристоров (если совсем правильно, тринисторов, но тиристор употребляется чаще), имеющих общую цепь управления. Теперь осталось понять, что такое тиристор.

Что это такое

Как показано на Рис.2, тиристор составлен из двух транзисторов разной проводимости: npn и pnp, включенных «навстречу» друг-другу. Если приоткрыть один из транзисторов (npn), приложив между его эмиттером и базой напряжение порядка 0,6 … 0,8 В (напряжение открывания кремниевого p-n перехода), то в коллекторе потечет ток.

Появившееся напряжение между базой и эмиттером второго транзистора начнет открывать его и, одновременно, через коллектор второго транзистора, — первый транзистор. Все это будет лавинообразно нарастать с очень большой скоростью, и теперь уже независимо от начального напряжения. Достаточно только «подтолкнуть» процесс открывания небольшим начальным импульсом.

Для закрывания тиристора необходимо понизить ток в его цепи до минимальной величины, называемой током удержания, и чуть ниже. Поскольку переменный ток так себя и ведет в каждом полупериоде, то каждая половинка симистора будет закрываться, когда меняется полярность в цепи тока.

Схема симистора показана на рисунке Рис. 3 слева, а его физическое устройство, — справа. Напоминаем, что это два встречно-параллельно включенных тиристора. Выводы Т1 и Т2 уже нельзя назвать анодом и катодом, в цепи переменного тока они становятся равноправными. Однако, в цепи постоянного тока триак ведет себя как обычный тиристор и даже содержит «запасной», хотя для его использования придется поменять полярность управляющего напряжения.

Дополнительная информация! Кстати говоря, как тиристор, так и симистор, могут быть составлены из обычных транзисторов разной структуры, имея ту же работоспособность. Главное, чтобы они были рассчитаны на требуемый ток и допустимое напряжение. Но на практике это не используется, с очень давних времен (1960-е) тиристоры стали выпускать в виде готовых приборов в одном корпусе.

Современный тиристор или симистор средней мощности выглядит, как показано на Рис. 4.

Характеристики

Симистор имеет несколько параметров, которые можно расположить по порядку убывания важности (лучше сказать, частоты использования) следующим образом:

  • Напряжение обратного пробоя, Uобр, В;
  • Напряжение закрытого состояния, Uзс, В;
  • Ток открытого состояния средний, Iос, А;
  • Время включения, tвк, мкс;
  • Время выключения, tвык, мкс;
  • Ток открытого состояния импульсный, Iос, А;
  • Ток закрытого состояния, Iзс, мА;
  • Обратный ток, Iобр, мА;
  • Напряжение открытого состояния, Uос, В;
  • Управляющее напряжение, Uупр, В;
  • Ток управления, Iупр, мА;
  • Скорость нарастания напряжения, dU/dt, В/мкс;
  • Скорость нарастания тока, dI/dt, А/мкс.

Обратите внимание! Параметр «напряжение обратного пробоя» означает максимальное напряжение, которое способен выдержать симистор или тринистор без выхода из строя. Напряжение закрытого состояния характеризует только динисторный эффект.

Проверка исправности

Если принять во внимание уже написанное в этой статье, то такую проверку выполнить несложно. Как проверить симистор? Это можно сделать несколькими способами. Самый простой проверить исправность, — это способ замены. Вместо подозреваемого симистора устанавливаем заведомо исправный, и смотрим, как будет работать схема. Но обычно симисторы проверяют при помощи мультиметра или тестера, иногда без отключения от схемы. Тестером называют мультиметр старого типа, стрелочный. Кроме того, есть еще один способ проверки, при помощи тумблера, лампочки и кнопки. Рассмотрим два последних способа проверять триак более подробно.

Проверка с помощью тестера

Симистор имеет три вывода, которые потребуется попарно прозвонить. В этом и состоит проверка. Включите тестер в режим измерения сопротивления на диапазоне килоом и установите его стрелку на нуль, замкнув между собой щупы. В старых стрелочных приборах это необходимая операция. Полезно знать, какой из щупов тестера имеет положительную полярность, — это позволит определить вид p-n перехода, связанного с управляющим электродом.

Поскольку конструкция симисторов бывает разной, каким-либо образом отметьте проверочный симитор, любым способом, это просто условность. Затем выполните прозвонку всех трех возможных пар электродов, меняя полярность их подключения, и результаты запишите в таблицу. В зависимости от состояния прибора, и даже типа, вы получите различные результаты. Проверка облегчается, если вы заранее знаете тип прибора (при недостатке знаний и опыта можно спутать с транзистором). Поскольку речь в статье идет именно о симисторе (триаке), то дальше будем считать, что мы проверяем именно его.

Некоторые типичные сопротивления при проверке:

  • 0Ом — пробой, короткое замыкание;
  • 50 … 100Ом — открытый (прямосмещенный) p-n переход;
  • 1 … 10кОм — утечка, испорчен кристалл полупроводника;
  • 1МОм … ∞ — запертый (обратносмещенный) p-n переход или обрыв.

Признак исправности симистора — есть пара выводов, дающая при любой полярности щупов тестера признаки исправного p-n перехода, при этом с третьим выводом любой из двух показывает очень большое сопротивление. Остальные случаи показывают, как минимум, очень сомнительное состояние прибора.

Проверка мультиметром

Мультиметром называют тот же тестер, просто в более современном исполнении, с микропроцессором внутри и цифровым дисплеем. Функции у него те же самые. У мультиметра не требуется устанавливать ноль шкалы, достаточно просто переключить прибор на измерение сопротивлений. Более того, так как в режиме измерения сопротивлений цифровой мультиметр выдает в цепь слишком маленькое напряжение, почти у всех мультиметров есть функция проверки диодов или, что то же самое, p-n переходов. Иногда она объединяется с прозвонкой. Здесь в цепь дается достаточное напряжение, чтобы открыть переход.

Обратите внимание! Для исправного p-n перехода (или диода) цифровой мультиметр покажет не сопротивление, а напряжение в милливольтах, падающее на открытом p-n переходе, или «бесконечность» на запертом переходе. «Бесконечность» в обе стороны означает обрыв, а ноль в обе стороны — пробой p-n перехода.

Разумеется, никакой бесконечности тут нет, просто в цепь выдается напряжение, превышающее 2 вольта, на которые рассчитана полная шкала милливольтметра (2,5 В от источника опорного напряжения АЦП), и милливольтметр просто зашкаливает, если он не зашунтирован такой нагрузкой, как открытый диод.

Проверка лампочкой и переменой полярности

Это самый надежный способ проверки работоспособности симистора. Мультиметровый способ не дает полной уверенности в его исправности. Если такая проверка производится достаточно часто, есть смысл собрать простой испытательный стенд. Его схема (и схема проверки в любом случае) показана на Рис. 8.

На схеме Рис. 8, аккумулятор B подключается через тумблер S2 с двумя группами контактов. Они соединены так, что тумблер меняет плюс с минусом, то есть, фактически имитирует переменный ток (частота тут не важна, меняется только подключение).

Рабочий симистор VS поведет себя следующим образом: пока не будет нажата кнопка S1, небольшая автомобильная лампа L (от поворотника, например) не загорится, как S2 не переключай. После нажатия кнопки S1 лампа должна зажечься при любом положении тумблера и продолжать гореть при отпускании кнопки. Но при переключении тумблера лампа гаснет. Если лампочка включается и при новом положении тумблера, продолжая гореть, значит, триак, он же симистор, исправен.

Если лампочка не зажигается при одном из положений тумблера, то это либо простой тиристор, либо вышла из строя одна половина симистора, превратив его в тиристор.

Важно! Не рекомендуется использовать частично работающий симистор в качестве замены для тиристора, так как его надежность под большим сомнением.

Если лампочка не зажигается при любых переключениях, то симистор в обрыве, а если лампочка горит при любых переключениях, то симистор «битый», замкнут накоротко или «пробит».

Проверка без выпаивания из схемы

Такая проверка сводится к проверке тестером или мультиметром. Выпаивание не производится. Но при этом есть особенности, которые необходимо учесть. Так как проверка симистора мультиметром без выпаивания содержит свои «подводные камни». Как проще проверить симистор мультиметром не выпаивая? Во-первых, симистор может быть зашунтирован другими элементами схемы, и это может ввести в заблуждение. Во-вторых, монтаж или плата может препятствовать доступу к выводам, как показано на Рис. 9. Выпаивать симистор может помешать заливка корпуса компаундом. Тогда выпаять будет невозможно.

Поэтому проверку надо производить, по возможности, отключая все, что можно: нагрузку в цепи симистора, цепь управления и т. п. если есть возможность вытаскивать разъемы или клеммы. Крайне желательно при этом руководствоваться принципиальной схемой устройства. Для простых регуляторов схема может быть нарисована по имеющемуся монтажу.

Симистор, или триак, это мощный полупроводниковый ключ, способный работать в цепях со значительным током и напряжением, достигающим 1 кВ и больше. Точное значение определяется по марке прибора и его даташиту. Благодаря своей двусторонней проводимости и простоте управления, симисторы еще долго будут применяться в технике. Не последнее место в этом занимает достаточная надежность и простота проверки симисторов, не требующая специального оборудования.

Радиоконструктор 009, симисторный регулятор мощности 1 КВт,

Описание Радиоконструктор 009, симисторный регулятор мощности 1 КВт,

Радиоконструктор 009 Симисторный регулятор мощности 1 КВт.  Симисторный регулятор мощности (до 1 киловатт).  В состав входит печатная плата, симистор, радиатор охлаждения симистора, регулятор (переменный резистор) необходимый набор радиодеталей, монтажный провод, схема и описание. Позволяет изменять потребляемую мощность нагревательными приборами (паяльник, обогреватель, эл. плита), регулировать обороты дрели, перфоратора, регулировать напряжение на выходе !!!трансформатора.


  Начинающим                                                 Регулятор мощности на симисторе.                                                       (009)



           В радиолюбительской практике часто случается, что паяльник на 40 Ватт сильно нагревается, а на 25 Ватт не хватает мощности или необходимо уменьшить мощность нагревательного прибора, изменить яркость свечения лампы накаливания, снизить обороты коллекторного двигателя, электрической дрели, подключить к сети напряжением 220 вольт нагрузку, рассчитанную на напряжение 110 вольт, уменьшить напряжение на вторичной обмотке трансформатора. Тогда на помощь придёт симисторный регулятор мощности. Принцип его работы основан на изменении времени открытого состояния (фазово-импульсном управлении) симистора (симистор — это двунаправленный тиристор или «триак»). Это можно увидеть и понять, сравнив графики рис.1 полного периода сетевого напряжения на входе (верхний график) симистора и на выходе (нижний график). В определённый момент происходит отсечка симистором каждой полуволны сетевого напряжения и в результате в нагрузку поступает только часть мощности. Принципиальная схема регулятора мощности с фазово-импульсным управлением показана на рис. 2. Он собран по классической схеме на симметричном динисторе DB3 на 32V (VD3) и симисторе ТС106-10-4 (отечественного производства 10 ампер 400 вольт) или импортных аналогах ВТ136-600, ВТ134-600 (4А, 600В), ВТ137-600 (8А, 600В), ВТ138-600 (12А, 600В), ВТ139-600, ВТА16-600 (16А, 600В) (VD4). При каждой полуволне сетевого напряжения конденсатор С1 заряжается током, протекающим через резисторы R2, R3. Когда напряжение на нем достигает 32 В, динистор открывается и конденсатор С1 быстро разряжается через резистор R4, динистор VD3 и управляющий электрод симистора. Таким образом, происходит управление симистором: когда напряжение на условном аноде симистора (верхний по схеме вывод) положительное, управляющий импульс тоже положительный, а при отрицательном напряжении — отрицательной полярности. Значение мощности в нагрузке, зависит от того, как долго симистор будет включен в течение каждого полупериода сетевого напряжения. Момент включения симистора определяется пороговым напряжением динистора и постоянной времени (R2 + R3), C1. Чем больше сопротивление переменного резистора R2, тем длительнее промежуток времени, в течение которого симистор находится в закрытом состоянии, тем меньше мощность в нагрузке. Схема обеспечивает практически полный диапазон регулирования выходной мощности — от 0 до 99 %. При подключении переменного резистора R2, необходимо учесть то, что увеличение выходной мощности происходит с уменьшением сопротивления переменного резистора.     Цепь, образованная диодами VD1, VD2 и резистором R1, обеспечивает плавность регулировки при минимальной выходной мощности. Без нее характеристика управления регулятором имеет гистерезис. Например, яркость лампы накаливания, используемой в качестве нагрузки, при увеличении выходной мощности изменяется скачком от нуля до 3…5% от максимальной яркости.          Суть этого явления заключается в следующем: при большом сопротивлении резистора R2, когда напряжение на конденсаторе С1 не превышает 30 В, динистор не открывается в течение всего полупериода сетевого напряжения и выходная мощность равна нулю. При этом к моменту перехода сетевого напряжения через «ноль» напряжение на конденсаторе имеет нулевое значение и в следующем полупериоде значительную часть времени конденсатор разряжается. Если сопротивление резистора R2 уменьшать, то после того, как напряжение на конденсаторе начнет превышать порог срабатывания динистора, конденсатор будет разряжен в конце полупериода и в следующем полупериоде сразу же начнет заряжаться, поэтому в новом полупериоде динистор откроется раньше. Диодно-резисторная цепочка разряжает конденсатор при переходе сетевого напряжения от отрицательной к положительной полуволне и тем самым устраняет эффект скачкообразного начального увеличения мощности в нагрузке. Резистор R4 ограничивает максимальный ток через динистор примерно до 0,1 А и замедляет процесс разрядки конденсатора С1. Тем самым обеспечивается относительно большая длительность импульса, достаточная для надежного запуска симистора VD4 даже при значительной индуктивной составляющей нагрузки. При указанных на схеме номиналах резистора R4 и конденсатора С1 длительность импульса управления равна 130 мкс. Значительную часть этого времени через управляющий электрод симистора протекает ток, достаточный для открывания симистора.

                Симметричный динистор 32V (VD3) обеспечивает одинаковость угла открывания симистора в обеих полуволнах сетевого напряжения. Следовательно, описываемый регулятор не будет выпрямлять сетевое напряжение, поэтому во многих случаях может быть применен даже для управления нагрузкой, подключенной к нему через трансформатор.  Падение напряжения на симисторе VS1 равно примерно 2 В, поэтому при нагрузке мощностью более 100 Вт симистор необходимо установить на соответствующий теплоотвод (радиатор). Максимальная мощность нагрузки не должна превышать возможности симистора (4 А = 800 Вт, 8 А = 1600 Вт, 10 А = 2 КВт, 12 А = 2,4 КВт, 16 А = 3,2 КВт, 40 А = 8 КВт).

          При включении схемы в сеть 220 вольт необходимо строго соблюдать правила техники безопасности! Все элементы схемы находятся под смертельно опасным напряжением! Категорически запрещается касаться любыми частями тела элементов схемы. При установке радиатора симистора, необходимо между симистором и радиатором установить изолирующую теплопроводящую прокладку, а на крепящий винт (саморез) одеть фторопластовую изолирующую втулку и плотно прижать симистор к радиатору. Не смотря на то, что вал переменного резистора гальванически не связан с его выводами, обязательно на вал необходимо установить пластиковую изолирующую ручку, так как при поломке подвижного контакта резистора не исключается возможность электрического контакта вала с выводами резистора.

         Настоящая схема имеет недостаток – при работе симистора в режиме отсечки, на его выходах появляются помехи. Если эти помехи оказывают влияние на другую аппаратуру, необходимо установить в схему помехоподавляющую цепочку R2, C6 (в комплект набора входят, но изначально в схему не устанавливаются). Если этой цепочки будет недостаточно, необходимо включать схему в сеть через сетевой фильтр (рис. 5). Этот фильтр можно взять из неисправного блока питания компьютера, использовав дроссель, состоящий из двух одновременно (бифилярно) намотанных обмоток на ферритовом кольце и параллельно подключенного конденсатора с рабочим напряжением не менее 400 вольт. На рис. 3 показаны три возможных вида маркировки выводов симистора (все они аналогичны). На отечественном ТС106-10 выбито наверху справа и слева от крепёжного отверстия, «старая маркировка»: К – катод, А – анод, У.Э.- управляющий электрод, новая: А1 – первый анод, А2 – второй анод, У – управляющий электрод.






Комплектация выбирается перед тем как положить набор в корзину.

ПАКЕТ: Содержание набора 009

1. Симистор ВТ137 (8А),
2. Печатная плата,
3. Диоды 1N4007 (2 шт.),
4. Динистор DB3,
5. Резисторы:
   R1 – 100   кОм (Кч/Ч/Ж),
   R2 – 100 кОм (переменный),
   R3 – 1 кОм (Кч/Ч/Кр),
   R4 –  270 Ом (Кр/Ф/Кч),
   R5 –  1,5 кОм Кч/Зел/Кр),
   R6 –  100 Ом (Кч/Ч/Кч).
6. Конденсаторы:
   С1 – 0,47 мкФ (не менее 250 В),
   С2 – 0,068мкФ  (Uраб. не менее 400 В),

7. Пластиковая ручка для переменного резистора,

8. Монтажный провод,
9. Схема и описание.


.

КОРОБКА: Содержание набора 009

1. Симистор ВТ138 (12А),

2. Печатная плата,

3. Диоды 1N4007 (2 шт.),

4. Динистор DB3,

5. Резисторы:

    R1 – 100   кОм (Кч/Ч/Ж),

    R2 – 100 кОм (переменный),

    R3 – 1 кОм (Кч/Ч/Кр),

    R4 –  270 Ом (Кр/Ф/Кч),

    R5 –  1,5 кОм Кч/Зел/Кр),

    R6 –  100 Ом (Кч/Ч/Кч).

6. Конденсаторы:

    С1 – 0,47 мкФ (не менее 250 В),

    С2 – 0,068мкФ  (Uраб. не менее 400 В),

7. Пластиковая ручка для переменного резистора,

8. Радиатор для симистора,

9. Изолирующая прокладка и втулка,

10. Винт М3 (гайка М3 отдельно или в радиаторе),
11. Монтажный провод,

12. Схема и описание.

ВЫПУСК 009.

Регулятор мощности симисторный 220 В,  2 КВт.


1.  Симистор ВТ138-600,

2.  Печатная плата,

3.  Диод 1N4007 (2 шт.),

4.  Динистор DB3,

5.  Набор постоянных резисторов,

6.  Переменный резистор с ручкой,

7.  Конденсаторы,

8.  Радиатор для симистора,

9.  Винт, гайка М3,

10. Теплопроводящая изолирующая прокладка,

11. Фторопластовая изолирующая втулка,

12. Монтажный провод,

13. Схема и описание,

14. Контейнер с деталями схемы.



ДИСКРЕТНЫЙ РЕГУЛЯТОР МОЩНОСТИ

   На сегодняшний день существует достаточно много простых и не очень схем регуляторов мощности. Каждая приципиальная схема имеет свои преимущества и недостатки. Рассматриваемая сегодня выбрана мной не случайно. Итак, попал ко мне советский электрокамин (обогреватель) Мрия. Состояние его можно оценить по фото.


Рисунок 1 – общий первоначальный вид

   Справа на верхней пластмассовой крышке имелось отверстие под ручку встроенного регулятора мощности, которого там не оказалось. По счастливой случайности мне через некоторое время попался рабочий экземпляр такого же камина. В качестве регулятора там оказалась на первый взгляд довольно сложная схема на двух тиристорах и множеством очень мощных резисторов. Её повторение не имело смысла, хотя у меня и есть доступ к практически любым советским радиодеталям, так как это обошлось бы в разы дороже, чем тот вариант, который изготовлен сейчас.

   Для начала камин был подключён к сети напрямую, ток потребления оказался 5,6 А, что соответствует паспортной мощности камина 1,25 кВт. Но зачем тратить столько энергии, тем более что она не дешёвая, и не всегда нужно включать обогреватель на полную мощность. Поэтому было принято решение приступить к поискам мощного регулятора мощности. У себя в загашниках нашёл уже готовую схему от китайского пылесоса, на симисторе ВТА12-600. Симистор, с его номинальным током 12 А, отлично мне подходил. Этот регулятор являлся фазовым, т.е. такой тип регуляторов пропускает не всю полуволну сетевого синусоидального напряжения, а только её часть, тем самым ограничивая мощность, подводимую к нагрузке. Регулировка осуществляется открытием симистора при нужном фазовом угле?


Рисунок 2 – а) обычная форма сетевого напряжения; б) напряжение, поданное через регулятор

   Преимущества фазового регулятора:


— простота изготовления
— дешевизна
— лёгкая управляемость

   Недостатки:

— при простой схеме нормальная работа наблюдается только с нагрузками типа ламп накаливания
— при мощной активной нагрузке появляется неприятный гул (дребезг), который может возникать как в самом симисторе, так и на нагрузке (нагревательная спираль)
— создаёт множество радиопомех
— загрязняет электросеть

   В итоге, протестировав схему регулятора из пылесоса, выявлено дребезжание спирали электрокамина.


Рисунок 3 – Вид внутри камина

   Спираль имеет вид намотанной проволоки (материал определить не могу) на двух планках, залитой для фиксации на ребрах планок каким-то термостойким затвердителем. Возможно, дребезг мог вызвать его разрушение. Были предприняты попытки включить дроссель последовательно с нагрузкой, зашунтировать симистор RC-цепочкой (что является частичным спасением от помех). Но ни одна их этих мер не дала полного избавления от шума.

   Было принято решение использовать другой тип регулятора – дискретный. Такие регуляторы открывают симистор на период целой полуволны напряжения, но количество пропущенных полуволн ограничивается. Например, на рисунке 3 сплошная часть графика – прошедшие сквозь симистор полуволны, пунктиром – не прошедшие, то есть в это время симистор был закрыт.


Рисунок 4 – Принцип дискретного регулирования

   Преимущества дискретных регуляторов:


— меньший нагрев симистора
— отсутствие звуковых эффектов даже при достаточно мощной нагрузке
— отсутствие радиопомех
— отсутствие загрязнения электросети

   Недостатки:

— возможны скачки напряжения (при 220В на 4-6 В при нагрузке 1.25 кВт), что может быть заметно на лампах накаливания. На остальной домашней технике этот эффект не заметен.

   Выявленный недостаток проявляется тем заметнее, чем на меньший предел регулировки установлен регулятор. На максимуме нагрузки скачков совершенно нету. Как возможное решение данной проблемы возможно использование стабилизатора напряжения для ламп накаливания. На просторах интернета была найдена следующая схема, которая привлекала своей простотой и удобством управления.


Рисунок 5 – Принципиальная схема дискретного регулятора

Описание управления


   При первом включении на индикаторе светится 0. Включение и отключение происходит одновременным нажатием и удержанием двух кнопок. Регулировка больше/меньше – каждой кнопкой по отдельности. Если не нажимать ни одну из кнопок, то после последнего нажатия через 2 часа регулятор отключится сам, индикатор будет моргать на ступени последнего рабочего уровня нагрузки. При отключении от сети запоминается последний уровень, который будет установлен при следующем включении. Регулировка происходит от 0 до 9 и далее от А до F. То есть всего 16 ступеней регулировки.


   При изготовлении платы первый раз применил ЛУТ, и не правильно отзеркалил при распечатке, поэтому контроллер перевёрнут вверх-ногами Индикатор тоже не совпал, поэтому припаял его проводками. Когда рисовал плату, по ошибке разместил стабилитрон после диода, пришлось его впаять на другой стороне платы.



Рисунок 6,7 – Готовая плата регулятора

   На рисунке указан симистор ВТ136, но мой ВТА12 прекрасно работает с указанными номанилами деталей. Радиатор возможно великоват, можно было поставить и по меньше, но другого у меня не оказалось. При первом включении у меня на индикаторе моргал 0, на нажатие кнопок не было реакции. Проблема решилась установкой конденсатора по питанию на 1000 мкФ, вместо 220. Так же изготовил ножки для камина. В итоге имеем следующую конструкцию.


Рисунок 8 – Конечный результат

   В течении недели использования никаких проблем в работе не выявлено. Схема, прошивка, печатная плата в архиве. Специально для сайта radioskot.ru. Anton [email protected]

   Форум по РМ

   Форум по обсуждению материала ДИСКРЕТНЫЙ РЕГУЛЯТОР МОЩНОСТИ

Лабораторный стенд для термоциклирования электронных средств Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

Лабораторный стенд для термоциклирования

электронных средств

Затылкин A.B., Кособоков A.C., Сухова Ю.С.

ФГБОУВПО «Пензенский государственный университет» [email protected], [email protected], [email protected] Аннотация. Предложена структурная схема лабораторного стенда способного воссоздавать повышенные температуры для оценки работоспособности исследуемого образца ЭС, в условиях экстремальных температур в соответствии с требованиями ГОСТ 28200-89. В качестве управляющего элемента применен программируемый микроконтроллер ATmega8a. Имитационное моделирование работы блока управления была проведена в среде ISIS Professional. Разработка доведена до практической реализации и внедрена в учебный процесс кафедры КиПРА Пензенского государственного университета.

Ключевые слова: термоциклирование, электронные средства, надежность, испытания программа.

1 Введение

Устройства, имитирующие влияние внешних климатических факторов на эксплуатационные характеристики электронных средств (ЭС), находят широкое применение, как в производстве, так и в области проектирования и научных исследований [Юрков и др., 2013; Затылкин и др., 2013; Алмаметов и др., 2010; Затылкин, 2011; Баннов и др., 2013].

Разработанное устройство относится к категории тепловых, способных воссоздавать повышенные температуры для оценки работоспособности исследуемого образца ЭС, в условиях экстремальных температур в соответствии с требованиями ГОСТ 28200-89 [Затылкин, 2013; Баннов и др., 2013; Затылкин, 2013; Таньков и др., 2007].

2 Структурная схема устройства

Представленная структурная схема (рис. 1) позволяет реализовать весь необходимый функционал для работы лабораторного стенда

Рис. 1. Структурная схема лабораторного стенда

В качестве управляющей микросхемы применён 8-разрядный высокопроизводительный AVR микроконтроллер (МК) Atemega8a, обладающий малым энергопотреблением и широкими возможностями [Затылкин, 2009].

Для измерения температуры как внутри испытательной камеры так и камеры нагревательного элемента применены специализированные датчики DS18b20 выполненные в корпусе ТО-92. DS18B20 цифровой термометр с программируемым разрешением, от 9 до 12-bit, которое может сохраняться в EEPROM памяти прибора. DS18B20 обменивается данными по 1-Wire шине и при этом может быть как единственным устройством на линии, так и работать в группе. Диапазон измеряемых температур находится в диапазоне от -55°С до +125°С и точностью 0.5°С.

Для управления камерой нагревательного элемента применён симистор ВТ136 выполненной в корпусе ТО-220 с мощностью рассеивания 600 ват. Для обеспечения теплоотвода симистор ВТ136 установлен на радиатор площадью 500 см2. Для максимально эффективного отвода тепла из камеры нагревательного элемента был предусмотрен вентилятор Ml Titan TFD-12025h22B оборудованный датчиком оборотов. Контролируя сигнал с датчика, МК отключит нагревательный элемент в случае возникновения неисправности (рис. 2).

Рис. 2. Основные узлы конструкции

В качестве развязки силовой части лабораторного стенда от МК используется симисторная оптопара МОС3021. Сделано это для предотвращения выхода из строя МК в случае неисправности симистора ВТ136.

Для предотвращения выхода из строя камеры нагревательного элемента в случае остановки вентилятора М1 предусмотрена обратная связь, выполненная на транзисторной оптопаре АОТ-128А.

3 Конструкция устройства

Передняя панель оборудована системой управления, которая состоит из пяти кнопок без фиксации для установки режима работы, и одного ЖК индикатора для вывода рабочей информации (рис. 3).

Верхняя камера оборудована крышкой со встроенным в неё датчиком обратной связи. Внутренняя часть камеры, за исключением смотрового окна, отделана отделана пенофолом что позволило снизить тепловые потери на 50% [Граб и др., 2008; Таньков и др., 2005; Затылкин и др., 2011].

Нижняя часть корпуса, в которой расположена система подачи воздуха, и все электронные узлы закрыта жаростойким пластиком [Затылкин и др., 2012; Лысенко и др., 2013; Карчевский Д.О., 2014].

Рис.3. Лабораторный стенд общий вид

Для подсветки объёмы испытательной камеры лабораторного стенда применены маломощные лампы накаливания, позволяющие обеспечить яркий рассеянный свет.

4 Заключение

Таким образом, применение современных материалов и элементной базы позволило решить поставленные задачи (проведение испытаний по ГОСТ 28200-89) и добиться эстетически привлекательного внешнего вида.

Список литературы

[Юрков и др., 2013] Юрков Н.К., Затьшкин A.B., Полесский С.Н., Иванов И.А., Лысенко A.B. Информационная технология многофакторного обеспечения надежности сложных электронных систем // В сб.: Труды международного симпозиума Надежность и качество / Под ред. Юркова Н.К. Пенза, Изд-во 111 У. 2013. № 4. С. 75-79.

[Затылкин и др., 2013] Затьшкин A.B., Голушко Д.А., Рындин Д.А Исследование влияния деформационной составляющей внешнего вибрационного воздействия на надёжность радиоэлектронных средств // В сб.: Труды международного симпозиума Надежность и качество / Под ред. Юркова Н.К. Пенза, Изд-во 111 У. 2013. Т. 2. С. 42-43.

[Алмаметов и др., 2010] Алмаметов В.Б., Авдеев A.B., Затылкин A.B., Таньков Г.В., Юрков Н.К., Баннов В.Я. Моделирование нестационарных тепловых полей электрорадиоэлементов // В сб.: Труды международного симпозиума Надежность и качество / Под ред. Юркова Н.К. Пенза, Изд-во ПТУ. 2010. Т. 2. С. 446-449.

[Затылкин, 2011] Затьшкин A.B. Исследование моделей радиотехнических устройств

на ранних стадиях проектирования // Современные информационные технологии. 2011. №14. С. 113-118.

[Баннов и др., 2013] Баннов В.Я., Сапрова Е.В., Затылкин A.B. Автоматизированный стенд исследования процедуры формирования тестового воздействия при проведении диагностики логических схем электронных устройств // В сб.: Труды международного симпозиума Надежность и качество / Под ред. Юркова Н.К. Пенза, Изд-во 111 У. 2011. Т. 2. С. 32-34.

[Затылкин, 2013] Затылкин, A.B. Система управления проектными исследованиями радиотехнических устройств: Автореф. дис. к-та техн. наук. Москва, 2012.

[Таньков и др., 2007] Таньков Г.В., Затылкин A.B. Моделирование тепловых процессов в стержневых конструкциях РЭС // В сб.: Труды международного симпозиума Надежность и качество / Под ред. Юркова Н.К. Пенза, Изд-во ПТУ. 2007. Т. 1. С. 257-258.

[Затылкин, 2009] Затылкин, A.B. Модели и методики управления интеллектуальными компьютерными обучающими системами: Автореф. дис. к-та техн. наук. Пенза, 2009.

[Граб и др., 2008] Граб И.Д., Затылкин A.B., Горячев Н.В., Алмаметов В.Б., Юрков

H.К., Баннов В.Я., Кочегаров И.И. Лабораторный комплекс в архитектуре ИКОС как основа формирования умений // В сб.: Труды международного симпозиума Надежность и качество / Под ред. Юркова Н.К. Пенза, Изд-во 111 У. 2008. Т. 1. С. 213-215.

[Таньков и др., 2005] Таньков Г.В., Трусов В.А., Затылкин A.B. Исследование моделей стержневых конструкций радиоэлектронных средств // В сб.: Труды международного симпозиума Надежность и качество / Под ред. Юркова Н.К. Пенза, Изд-во 111 У. 2005. Т.

I. С. 156-158.

[Затылкин и др., 2011] Затылкин A.B., Буц В.П., Юрков Н.К. Опыт применения технологии ERM в разработке интеллектуальных средств обучения // Известия Южного федерального университета. Технические науки. 2011. № 5 (118). С. 218-223.

[Затылкин и др., 2012] Затылкин A.B., Леонов А.Г., Юрков Н.К. Управление исследованиями моделей радиотехнических устройств на этапе проектирования // Прикаспийский журнал: управление и высокие технологии. 2012. № 1. С. 138-142.

[Лысенко и др., 2013] Лысенко A.B., Ольхов Д.В., Затылкин A.B. Конструкция активного виброамортизатора с электромагнитной компенсацией // Инновации на основе информационных и коммуникационных технологий. 2013. Т. 1. С. 454-456.

[Карчевский Д.О., 2014] Учёт герметизации при расчёте надёжности функциональных узлов космических аппаратов/Карчевский Д.О., Полесский С.Н.// Новые информационные технологии в автоматизированных системах, — Москва: Изд-во Московский институт электроники и математики НИУ ВШЭ 2014 г., №17 — ст. 550-555.

Mac97a6 симистор схема включения — Строительство домов и бань

Устройство регулятора мощности своими руками

Устройства, позволяющие управлять работой электрических приборов, подстраивая их под оптимальные характеристики для пользователя, прочно вошли в обиход. Одним из таких приспособлений является регулятор мощности. Применение таких регуляторов востребовано при использовании электронагревательных и осветительных приборов и в устройствах с двигателями. Схемотехника регуляторов разнообразна, поэтому порой бывает затруднительно подобрать себе оптимальный вариант.

Простейший регулятор энергии

Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат. Он располагается как последовательно, так и параллельно подключённой нагрузке. Изменяя его сопротивление, регулируется и мощность.

Ток, поступая на реостат, разделяется между ним и нагрузкой. При последовательном включении контролируются сила тока и напряжение, а при параллельном — только значение разности потенциалов. В зависимости от материала, из которого изготовлено сопротивление, реостаты могут быть:

  • металлическими;
  • жидкостными;
  • угольными;
  • керамическими.

Согласно закону сохранения энергии, забранная электрическая энергия не может просто исчезнуть, поэтому в резисторах мощность преобразуется в теплоту, и при большом её значении должна от них отводиться. Для обеспечения отвода используется охлаждение, которое выполняется с помощью обдува или погружением реостата в масло.

Реостат — довольно универсальное приспособление. Единственный, но существенный его минус — это выделение тепла, что не позволяет выполнить устройство с небольшими размерами при необходимости пропускать через него мощность большой величины. Управляя силой тока и напряжения, реостат часто используется в маломощных линиях бытовых приборов. Например, в аудиоаппаратуре для регулировки громкости. Выполнить такой регулятор тока своими руками совсем несложно, в большей мере это касается проволочного реостата.

Для его изготовления понадобится константовая или нихромовая проволока, которая наматывается на оправку. Регулирование электрической мощности происходит путём изменения длины проволоки.

Виды современных устройств

Развитие полупроводниковой техники позволило осуществить управление мощностью, используя радиоэлементы с коэффициентом полезного действия от восьмидесяти процентов. Это дало возможность их комфортно применить в сети с напряжением 220 вольт, не требуя при этом больших систем охлаждения. А появление интегральных микросхем и вовсе позволило достичь миниатюрных размеров всего регулятора в целом.

На сегодняшний момент производство выпускает следующие типы приборов:

  1. Фазовые. Используются для управления яркости свечения ламп накаливания или галогенных ламп. Другое их название — диммеры.
  2. Тиристорные. В основе работы лежит использование задержки включения тиристорного ключа на полупериоде переменного тока.
  3. Симисторные. Мощность регулируется вследствие изменения количества полупериодов напряжения, которые действуют на нагрузку.
  4. Регулятор хода. Позволяет плавно изменять электрическую мощность, подаваемую на электродвигатель.

При этом регулировка происходит независимо от формы входного сигнала. По своему виду расположения приборы управления разделяются на портативные и стационарные. Они могут выполняться как в независимом корпусе, так и интегрироваться в аппаратуру. К основным параметрам, характеризующим регуляторы электрической энергии, относят:

  • плавность регулировки;
  • рабочую и пиковую подводимую мощность;
  • диапазон входного рабочего сигнала;
  • КПД.

Таким образом, современный регулятор электрической мощности представляет собой электронную схему, использование которой позволяет контролировать количество энергии, пропускаемой через него.

Тиристорный прибор управления

Принцип действия такого прибора не отличается особой сложностью. В основном тиристорный преобразователь используется для управления устройствами малой мощности. Типовая схема тиристорного регулятора мощности состоит непосредственно из самого тиристора, биполярных транзисторов и резисторов, устанавливающих их рабочую точку, и конденсатора.

Транзисторы, работая в ключевом режиме, формируют импульсный сигнал. Как только значение напряжения на конденсаторе сравнивается с рабочим, транзисторы открываются. Сигнал подаётся на управляющий вывод тиристора, открывая и его. Конденсатор разряжается и ключ запирается. Так повторяется в цикле. Чем больше задержка, тем в нагрузку поступает меньше мощности.

Преимущества такого типа регулятора в том, что он не требует настройки, а недостаток в чрезмерном нагреве. Для борьбы с перегревом тиристора используется активная или пассивная система охлаждения.

Используется такого типа регулятор для преобразования мощности, подающейся как к бытовым приборам (паяльник, электронагреватель, спиральная лампа), так и к промышленным (плавный запуск мощных силовых установок). Схемы включения могут быть однофазными и трёхфазными. Наиболее применяемые: ку202н, ВТ151, 10RIA40M.

Симисторный преобразователь мощности

Симистор — полупроводниковый прибор, предназначенный для использования в цепи переменного тока. Отличительной чертой прибора является то, что его выводы не имеют разделения на анод и катод. В отличие от тиристора, пропускающего ток только в одну сторону, симистор проводит ток в обоих направлениях. Именно поэтому он используется в сетях переменного тока.

Важное отличие симисторных схем от тиристорных состоит в том, что нет необходимости в выпрямительном устройстве. Принцип действия основан на фазном управлении, то есть на изменении момента открытия симистора относительно перехода переменного напряжения через ноль. Такое устройство позволяет управлять нагревателями, лампами накаливания, оборотами электродвигателя. Сигнал на выходе симистора имеет пилообразную форму с управляемой длительностью импульса.

Самостоятельное изготовление такого вида приборов проще, чем тиристорного. Широкую популярность получили симисторы средней мощности типа: BT137–600E, MAC97A6, MCR 22−6. Схема регулятора мощности на симисторе с использованием таких элементов отличается простотой изготовления и отсутствия необходимости в настройке.

Фазовый способ трансформации

Сам по себе диммер имеет широкую область применения. Одним из вариантов его использования является регулировка интенсивности освещения. Электрическая схема прибора чаще всего реализуется на специализированных микроконтроллерах, использующих в своей работе встроенную электронную схему понижения напряжения. Из-за этого диммеры способны плавно изменять мощность, но чувствительны к помехам.

Фазовые регуляторы мощности не стабилизируются с помощью стабилитронов, а в качестве стабилизатора используют попарно работающие тиристоры. Основа их работы лежит в изменении угла открывания ключевого тиристора, в результате чего на нагрузку поступают сигналы с отрезанной начальной частью полупериода, снижая действующую величину напряжения. К недостаткам диммеров относят высокий коэффициент пульсаций и низкий коэффициент мощности выходного сигнала.

При работе диммеров в широком спектре частот возбуждаются электромагнитные помехи. Такие излучения приводят к снижению КПД из-за появления паразитного тока в проводниках. Для борьбы с такими токами в конструкцию добавляются индуктивно-ёмкостные фильтры.

Практические примеры для повторения

Наибольшей популярностью среди радиолюбителей пользуются схемы, предназначенные для управления яркостью светильника и изменения мощности паяльника. Такие схемы просты для повторения и могут собираться без использования печатных плат простым навесным монтажом.

Схемы, выполненные самостоятельно, ничем не уступают по работоспособности заводским, так как не требуют настроек и при исправных радиодеталях сразу готовы к использованию. В случае отсутствия возможности или желания изготовить прибор своими руками с «нуля», можно приобрести наборы для самостоятельного изготовления. Такие комплекты содержат все необходимые радиоэлементы, печатную плату и схему с инструкцией по сборке.

Доминирующая схема

Такой прибор проще всего собрать на тиристоре. Работа схемы основана на способности открывания тиристора при прохождении входной синусоиды через ноль, в результате чего сигнал обрезается, и величина напряжения на нагрузке изменяется.

Схема для повторения тиристорного регулятора мощности построена на использовании тиристора VS1, в качестве которого используется КУ202Н. Это радиоэлемент изготавливается из кремния и имеет структуру p-n-p типа. Применяется в качестве симметричного переключателя сигналов средней мощности и коммутации силовых цепей на переменном токе.

При подаче напряжения 220в входной сигнал выпрямляется и поступает на конденсатор C1. Как только значение падения напряжения на C1 сравняется с величиной разности потенциалов, в точке между сопротивлениями R3 и R4 биполярные транзисторы VT1 и VT2 открываются. Уровень напряжения ограничивается стабилитроном VD1. Сигнал поступает на управляющий вывод КУ202Н, а конденсатор C1 разряжается. При возникновении сигнала на управляющем выводе тиристор отпирается. Как только конденсатор разрядится, VT1 и VT2 закрываются, соответственно запирается и тиристор. При следующем полупериоде входного сигнала всё повторяется вновь.

В качестве транзисторов используются КТ814 и КТ815. Время разряда регулируется с помощью R5 и мощность тоже. Стабилитрон используется с напряжением стабилизации от 7 до 14 вольт.

Такой регулятор возможно использовать не только как диммер, но и для управления мощностью коллекторного двигателя. Доминирующая схема может работать при токах до 10 ампер, эта величина напрямую зависит от характеристик используемого тиристора, при этом он обязательно устанавливается на радиатор.

Контроллер нагрева паяльника

Управление мощностью паяльника не только положительно сказывается на сроке его службы, предотвращая жало и внутренние его элементы от перегревания, но и позволяет выпаивать радиоэлементы, критичные к температуре устройства.

Приборы для контроля температуры паяльника выпускаются давно. Одним из его видов был отечественный прибор, выпускающийся под названием «Добавочное устройство для электропаяльника типа П223». Он позволял подключать низковольтный паяльник к сети 220В.

Проще всего выполняется регулятор для паяльника с применением симистора КУ208Г.

Силовые контакты подключаются последовательно к нагрузке. Поэтому ток, протекающий через симистор, совпадает с током нагрузки. Для управления ключевым режимом применяется динистор VS2. Конденсатор C1 заряжается через резисторы: R1 и R2. Индикация работы организовывается под средством VD1 и светодиода LED. Из-за того, что для изменения напряжения на конденсаторе требуется время, образуется сдвиг фаз между сетевым и конденсаторным напряжением. Изменяя величину сопротивления R2, регулируется величина фазового сдвига. Чем дольше конденсатор заряжается, тем меньше находится в открытом состоянии симистор, а значит и значение мощности ниже.

Такой регулятор рассчитан на подключение нагрузки с мощностью до 300 ватт. При использовании паяльника с мощностью более 100 ватт симистор следует устанавливать на радиатор. Изготовленная плата с лёгкостью помещается на текстолите размером 25х30 мм и свободно размещается во внутренней сетевой розетке.

Симисторный регулятор мощности

Простой регулятор мощности для паяльника (лампы) на MAC97A

Простой регулятор мощности до 100Вт можно сделать всего из нескольких деталей. Его можно приспособить для регулирования температуры жала паяльника, яркости настольной лампы, скорости вентилятора и т.п. Регулятор на тиристоре получается по размерам сильно большой и конструктивно имеет недочеты и большую схему. Регулятор мощности на импортном малогабаритном симисторе mac97a (600В; 0,6А) можно коммутировать и более мощные нагрузки, простая схема, плавная регулировка, маленькие габариты.

Если у тиристора есть анод и катод, то электроды у симистора так охарактеризовать нельзя, потому что каждый электрод является и анодом и катодом одновременно. В отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Как раз простой схемой, характеризующей принцип работы симистора служит наш электронный регулятор мощности.

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса.

В данном случае изменяя управляющее напряжение мы можем регулировать яркость электрической лампочки или температуру жала паяльника, а также скорость вентилятора.

Принципиальная схема регулятора на симисторе MAC97A6
Описание работы регулятора мощности на симисторе

При каждой полуволне сетевого напряжения конденсатор С заряжается через цепочку сопротивлений R1, R2, когда напряжение на С становится равным напряжению открывания динистора VD1 происходит пробой и разрядка конденсатора через управляющий электрод VS1 .

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Диаграмма вольт-амперной характеристики (ВАХ) динистора DB3 изображена на рисунке:

Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет разницы, как его подключать.

Характеристики динистора DB3

Кому нужно регулировать нагрузку более 100Вт, ниже представлена похожая схема более мощного регулятора на симисторе ВТ136-600.

Принципиальная схема регулятора на симисторе BT136-600

Приведенная схема регулятора мощности на симисторе рассчитана на достаточно большой ток нагрузки.

Если у Вас нет необходимых деталей и платы для сборки регулятора мощности на симисторе MAC97A6, Вы можете купить полный набор для его сборки в нашем магазине.

Симисторы: принцип работы, проверка и включение, схемы

Существенный недостаток тиристоров заключается в том, что это однополупериодные элементы, соответственно, в цепях переменного тока они работают с половинной мощностью. Избавиться от этого недостатка можно используя схему встречно-параллельного включения двух однотипных устройств или установив симистор. Давайте разберемся, что представляет собой этот полупроводниковый элемент, принцип его функционирования, особенности, а также сферу применения и способы проверки.

Что такое симистор?

Это один из видов тиристоров, отличающийся от базового типа большим числом p-n переходов, и как следствие этого, принципом работы (он будет описан ниже). Характерно, что в элементной базе некоторых стран данный тип считается самостоятельным полупроводниковым устройством. Эта незначительная путаница возникла вследствие регистрации двух патентов, на одно и то же изобретение.

Описание принципа работы и устройства

Основное отличие этих элементов от тиристоров заключается в двунаправленной проводимости электротока. По сути это два тринистора с общим управлением, включенных встречно-параллельно (см. А на рис. 1) .

Рис. 1. Схема на двух тиристорах, как эквивалент симистора, и его условно графическое обозначение

Это и дало название полупроводниковому прибору, как производную от словосочетания «симметричные тиристоры» и отразилось на его УГО. Обратим внимание на обозначения выводов, поскольку ток может проводиться в оба направления, обозначение силовых выводов как Анод и Катод не имеет смысла, потому их принято обозначать, как «Т1» и «Т2» (возможны варианты ТЕ1 и ТЕ2 или А1 и А2). Управляющий электрод, как правило, обозначается «G» (от английского gate).

Теперь рассмотрим структуру полупроводника (см. рис. 2.) Как видно из схемы, в устройстве имеется пять переходов, что позволяет организовать две структуры: р1-n2-p2-n3 и р2-n2-p1-n1, которые, по сути, являются двумя встречными тринисторами, подключенными параллельно.

Рис. 2. Структурная схема симистора

Когда на силовом выводе Т1 образуется отрицательная полярность, начинается проявление тринисторного эффекта в р2-n2-p1-n1, а при ее смене — р1-n2-p2-n3.

Заканчивая раздел о принципе работы приведем ВАХ и основные характеристики прибора.

ВАХ симистора

Обозначение:

  • А – закрытое состояние.
  • В – открытое состояние.
  • UDRM (UПР) – максимально допустимый уровень напряжения при прямом включении.
  • URRM (UОБ) – максимальный уровень обратного напряжения.
  • IDRM (IПР) – допустимый уровень тока прямого включения
  • IRRM (IОБ) — допустимый уровень тока обратного включения.
  • IН (IУД) – значения тока удержания.

Особенности

Чтобы иметь полное представление о симметричных тринисторах, необходимо рассказать про их сильные и слабые стороны. К первым можно отнести следующие факторы:

  • относительно невысокая стоимость приборов;
  • длительный срок эксплуатации;
  • отсутствие механики (то есть подвижных контактов, которые являются источниками помех).

В число недостатков приборов входят следующие особенности:

  • Необходимость отвода тепла, примерно из расчета 1-1,5 Вт на 1 А, например, при токе 15 А величина мощности рассеивания будет около 10-22 Вт, что потребует соответствующего радиатора. Для удобства крепления к нему у мощных устройств один из выводов имеет резьбу под гайку.
Симистор с креплением под радиатор
  • Устройства подвержены влиянию переходных процессов, шумов и помех;
  • Не поддерживаются высокие частоты переключения.

По последним двум пунктам необходимо дать небольшое пояснение. В случае высокой скорости коммутации велика вероятность самопроизвольной активации устройства. Помеха в виде броска напряжения также может привести к этому результату. В качестве защиты от помех рекомендуется шунтировать прибор RC цепью.

RC-цепочка для защиты симистора от помех

Помимо этого рекомендуется минимизировать длину проводов ведущих к управляемому выводу, или в качестве альтернативы использовать экранированные проводники. Также практикуется установка шунтирующего резистора между выводом T1 (TE1 или A1) и управляющим электродом.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

  • зарядные устройства для автомобильных АКБ;
  • бытовое компрессорное оборудования;
  • различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
  • ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Как проверить работоспособность симистора?

В сети можно найти несколько способ, где описан процесс проверки при помощи мультиметра, те, кто описывал их, судя по всему, сами не пробовали ни один из вариантов. Чтобы не вводить в заблуждение, следует сразу заметить, что выполнить тестирование мультиметром не удастся, поскольку не хватит тока для открытия симметричного тринистора. Поэтому, у нас остается два варианта:

  1. Использовать стрелочный омметр или тестер (их силы тока будет достаточно для срабатывания).
  2. Собрать специальную схему.

Алгоритм проверки омметром:

  1. Подключаем щупы прибора к выводам T1 и T2 (A1 и A2).
  2. Устанавливаем кратность на омметре х1.
  3. Проводим измерение, положительным результатом будет бесконечное сопротивление, в противном случае деталь «пробита» и от нее можно избавиться.
  4. Продолжаем тестирование, для этого кратковременно соединяем выводы T2 и G (управляющий). Сопротивление должно упасть примерно до 20-80 Ом.
  5. Меняем полярность и повторяем тест с пункта 3 по 4.

Если в ходе проверки результат будет таким же, как описано в алгоритме, то с большой вероятностью можно констатировать, что устройство работоспособное.

Заметим, что проверяемую деталь не обязательно демонтировать, достаточно только отключить управляющий вывод (естественно, обесточив предварительно оборудование, где установлена деталь, вызывающая сомнение).

Необходимо заметить, что данным способом не всегда удается достоверно проверку, за исключением тестирования на «пробой», поэтому перейдем ко второму варианту и предложим две схемы для тестирования симметричных тринисторов.

Схему с лампочкой и батарейкой мы приводить не будем в виду того, что таких схем достаточно в сети, если вам интересен этот вариант, можете посмотреть его в публикации о тестировании тринисторов. Приведем пример более действенного устройства.

Схема простого тестера для симисторов

Обозначения:

  • Резистор R1 – 51 Ом.
  • Конденсаторы C1 и С2 – 1000 мкФ х 16 В.
  • Диоды – 1N4007 или аналог, допускается установка диодного моста, например КЦ405.
  • Лампочка HL – 12 В, 0,5А.

Можно использовать любой трансформатор с двумя независимыми вторичными обмотками на 12 Вольт.

Алгоритм проверки:

  1. Устанавливаем переключатели в исходное положение (соответствующее схеме).
  2. Производим нажатие на SB1, тестируемое устройство открывается, о чем сигнализирует лампочка.
  3. Жмем SB2, лампа гаснет (устройство закрылось).
  4. Меняем режим переключателя SA1 и повторяем нажатие на SB1, лампа снова должна зажечься.
  5. Производим переключение SA2, нажимаем SB1, затем снова меня ем положение SA2 и повторно жмем SB1. Индикатор включится, когда на затвор попадет минус.

Теперь рассмотрим еще одну схему, только универсальную, но также не особо сложную.

Схема для проверки тиристоров и симисторов

Обозначения:

  • Резисторы: R1, R2 и R4 – 470 Ом; R3 и R5 – 1 кОм.
  • Емкости: С1 и С2 – 100 мкФ х 10 В.
  • Диоды: VD1, VD2, VD5 и VD6 – 2N4148; VD2 и VD3 – АЛ307.

В качестве источника питания используется батарейка на 9V, по типу Кроны.

Тестирование тринисторов производится следующим образом:

  1. Переключатель S3, переводится в положении, как продемонстрировано на схеме (см. рис. 6).
  2. Кратковременно производим нажатие на кнопку S2, тестируемый элемент откроется, о чем просигнализирует светодиод VD
  3. Меняем полярность, устанавливая переключатель S3 в среднее положение (отключается питание и гаснет светодиод), потом в нижнее.
  4. Кратковременно жмем S2, светодиоды не должны загораться.

Если результат будет соответствовать вышеописанному, значит с тестируемым элементом все в порядке.

Теперь рассмотрим, как проверить с помощью собранной схемы симметричные тринисторы:

  • Выполняем пункты 1-4.
  • Нажимаем кнопку S1- загорается светодиод VD

То есть, при нажатии кнопок S1 или S2 будут загораться светодиоды VD1 или VD4, в зависимости от установленной полярности (положения переключателя S3).

Схема управления мощностью паяльника

В завершении приведем простую схему, позволяющую управлять мощностью паяльника.

Простой регулятор мощности для паяльника

Обозначения:

  • Резисторы: R1 – 100 Ом, R2 – 3,3 кОм, R3 – 20 кОм, R4 – 1 Мом.
  • Емкости: С1 – 0,1 мкФ х 400В, С2 и С3 — 0,05 мкФ.
  • Симметричный тринистор BTA41-600.

Приведенная схема настолько простая, что не требует настройки.

Теперь рассмотрим более изящный вариант управления мощностью паяльника.

Схема управления мощностью на базе фазового регулятора

Обозначения:

  • Резисторы: R1 – 680 Ом, R2 – 1,4 кОм, R3 — 1,2 кОм, R4 и R5 – 20 кОм (сдвоенное переменное сопротивление).
  • Емкости: С1 и С2 – 1 мкФ х 16 В.
  • Симметричный тринистор: VS1 – ВТ136.
  • Микросхема фазового регулятора DA1 – KP1182 ПМ1.

Настройка схемы сводится к подбору следующих сопротивлений:

  • R2 – с его помощью устанавливаем необходимую для работы минимальную температуру паяльника.
  • R3 – номинал резистора позволяет задать температуру паяльника, когда он находится на подставке (срабатывает переключатель SA1),

Mac97a6 симистор схема включения

_________________
Вот блин, опять в галерее картину малевича вверх ногами повесили.

Вернуться наверх
Реклама

JLCPCB, всего $2 за прототип печатной платы! Цвет — любой!

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

igogo

Зарегистрирован: Ср фев 18, 2009 16:29:07
Сообщений: 62
Откуда: Украина
Рейтинг сообщения: 0

Затем что все они перегревают. Паять невозможно. Это советский всунул и работаещь а тут он жарит под 400 градусов. Нихром видите ли экономить надо.

В ТО92 максимум на 1А есть?

Вернуться наверх
Реклама

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Реклама

В статье описан практический опыт разработчика, применившего повышающий DC/DC-преобразователь MAX17225. В результате ряда практических экспериментов, потребовавших существенного обновления технической базы компании-разработчика, автор убедительно доказывает преимущества выбранного компонента и схемотехнической реализации. Увеличенное на 50% время автономной работы лучше других аргументов говорит об эффективности конвертеров MAX17225, а также о важности предварительной оценки элементной базы.

igogo

Зарегистрирован: Ср фев 18, 2009 16:29:07
Сообщений: 62
Откуда: Украина
Рейтинг сообщения: 0

Вернуться наверх
Реклама
Реклама

Серия многоядерных беспроводных микроконтроллеров STM32WB производства STMicroelectronics – прекрасная основа для разнообразных устройств IoT. Большой объем памяти и относительно высокая производительность позволяют реализовывать сложные приложения интернета вещей.

Страница 1 из 1[ Сообщений: 5 ]

Часовой пояс: UTC + 3 часа

Кто сейчас на форуме

Сейчас этот форум просматривают: otest и гости: 15

Диммер на 100 ватт. Конструктор.

  • Цена: $5.37 за 10 комплектов
  • Перейти в магазин

Здравствуйте. Обзор модуля для регулировки
электрической мощности с примерами применения.
Купил я этот набор для изменения на мощности паяльнике. Раньше я делал подобное устройство, но для паяльника тот диммер чересчур большой, как по размерам, так и по мощности и приходится располагать его в отдельной коробке. И вот на глаза попался сабж, который можно встроить в сетевую вилку, не любую правда, но найти можно.

Размер печатной платы: 2*3.3 см
Номинальная мощность: p = UI; 100 Вт = 220 В * 0.45а
Модель: 100 Вт модуль диммера;
Номинальная мощность: 100 Вт;

Печатная плата x1 шт
Потенциометр с выключателем Wh249-500k x1
Потенциометра рукоятка x1
Динистор DB3 x1
Сопротивление 2 К, 0.25 Вт x1
Симистор MAC97A6 x1
Конденсатор 0,1 мкФ 630 В CBB x1

Размеры платы 30х20мм.
В глубину от выступающих контактов регулятора до резьбы 17 мм.
Посадочное отверстие 9,2 мм.
Диаметр резьбы 6,8 мм.

Заказал лот из десяти наборов. Каждый набор помещен в полиэтиленовый пакет.


Деталей немного. Переменный резистор со встроенным выключателем.

Принципиальная схема вроде этой, только номиналы другие.

Модуль можно спаять за несколько минут.

Провода слишком толстые и не дают переменнику полностью встать на свое место. Поэтому припаивать их надо в последнюю очередь, если они нужны, конечно.
Теперь нужно подобрать вилку. Ничего лучшего, чем корпус от зарядки нокия я не нашел. Корпус скреплен винтами, правда с хитрым шлицем, но можно открутить обычной плоской отверткой.

Вытаскиваю внутренности, делаю отверстие в крышке.

Все, прибор готов.

Ручка регулятора имеет такую же фактуру и цвет как и корпус и не создает впечатление инородного тела.

Осталось подсоединить нагрузку — паяльник.

Лужу пружинные контакты от зарядки с помощью кислоты.

И соединяю провод паяльника с диммером и контактами.


И все это помещаю внутрь корпуса зарядки. Провод в корпусе дополнительно фиксировать не стал, влез довольно плотно.

Теперь осталось отрегулировать температуру. Хоть паяльник и на 25 ватт, но раскочегаривается до 350 градусов.

Вращением регулятора добиваюсь, чтобы на жале было 270 С и переставляю ручку регулятора указателем на винт, чтобы проще было потом ориентироваться. В это время паяльник потребляет 16,5 ватт.


Видео, демонстрирующее регулировку мощности.

Ради эксперимента поставил сабж в вентилятор.



Но здесь регулировку оборотов безболезненно можно делать лишь в небольших пределах. При достаточном снижении оборотов — обмотки двигателя начинают гудеть, перегреваться и рано или поздно, скорее рано, при такой эксплуатации двигатель может сгореть

Ну и универсальный регулятор, к которому можно подключить и паяльник, и лампу и вентилятор.
Корпус взял от от блока питания от дект телефона. Блок питания самый простой — только понижающий трансформатор, на выходе переменный ток. Поэтому разобрал его без сожаления. Корпус расколол на 2 части по шву легкими постукиванием молотка по ножу.

Приятный сюрприз- вилка вывинчивается, что облегчает процесс самоделания.

Конечно, необходимо немного попилить.

Необходимые детали уложились в корпус довольно компактно.

Соединяю вилку и розетку проводами.

Все это помещаю в корпус, где уже установлен диммер. Провода на фото припаяны неправильно, по невнимательности. Ток при такой распайке идет напрямую через конденсатор и диммер естественно не работает. А я то подумал — брак положили. Перепаял провода, как положено, на контакты подписанные «220V».
Готовое изделие.

Применяю диммер по прямому назначению — лампу накаливания можно душевно затемнить.

Во время эксплуатации, какого то чрезмерного нагрева прибора не обнаружил, но использовал я сабж на мощность ниже номинальной.
На этом все.
Спасибо за внимание

Тиристоры нашли широкое применение в полупроводниковых устройствах и преобразователях. Различные источники питания, частотные преобразователи, регуляторы, возбудительные устройства для синхронных двигателей и много других устройств строились на тиристорах, а в последнее время их вытесняют преобразователи на транзисторах. Основной задачей для тиристора является включение нагрузки в момент подачи управляющего сигнала. В этой статье мы рассмотрим, как управлять тиристорами и симисторами.

Определение

Тиристор (тринистор) — это полупроводниковый полууправляемый ключ. Полууправляемый — значит, что вы можете только включать тиристор, отключается он только при прерывании тока в цепи или если приложить к нему обратное напряжение.

Он, подобно диоду, проводит ток только в одном направлении. То есть для включения в цепь переменного тока для управления двумя полуволнами нужно два тиристора, для каждой по одному, хотя не всегда. Тиристор состоит из 4 областей полупроводника (p-n-p-n).

Другой подобный прибор называется симистор — двунаправленный тиристор. Его основным отличием является то, что ток он может проводить в обе стороны. Фактически он представляет собой два тиристора соединённых параллельно навстречу друг другу.

Основные характеристики

Как и любых других электронных компонентов у тиристоров есть ряд характеристик:

Падение напряжения при максимальном токе анода (VT или Uос).

Прямое напряжение в закрытом состоянии (VD(RM) или Uзс).

Обратное напряжение (VR(PM) или Uобр).

Прямой ток (IT или Iпр) – это максимальный ток в открытом состоянии.

Максимально допустимый прямой ток (ITSM) — это максимальный пиковый ток в открытом состоянии.

Обратный ток (IR) — ток при определенном обратном напряжении.

Постоянный ток в закрытом состоянии при определенном прямом напряжении (ID или Iзс).

Постоянное отпирающее напряжение управления (VGT или UУ).

Ток управления (IGT).

Максимальный ток управления электрода IGM.

Максимально допустимая рассеиваемая мощность на управляющем электроде (PG или Pу)

Принцип работы

Когда на тиристор подают напряжение он не проводит ток. Есть два способа включит его – подать напряжение между анодом и катодом достаточное для открытия, тогда его работа ничем не будет отличаться от динистора.

Другой способ – это подать кратковременный импульс на управляющий электрод. Ток открытия тиристора лежит в пределах 70-160 мА, хотя на практике эта величина, как и напряжение которое нужно приложить к тиристору зависит от конкретной модели и экземпляра полупроводникового прибора и даже от условий, в которых он работает, таких, например, как температура окружающей среды.

Кроме управляющего тока, есть такой параметр как ток удержания — это минимальный ток анода для удержания тиристора в открытом состоянии.

После открытия тиристора управляющий сигнал можно отключать, тиристор будет открыт до тех пор, пока через него протекает прямой ток и подано напряжение. То есть в цепи переменного тиристор будет открыт в течении той полуволны напряжение которой смещает тиристор в прямом направлении. Когда напряжение устремится к нулю, снизится и ток. Когда ток в цепи упадет ниже величины тока удержания тиристора — он закроется (выключится).

Полярность управляющего напряжения должна совпадать с полярностью напряжения между анодом и катодом, что вы наблюдаете на осциллограммах выше.

Управление симистором аналогично хоть и имеет некоторые особенности. Для управления симистором в цепи переменного тока нужно два импульса управляющего напряжения — на каждую полуволну синусоиды соответственно.

После подачи управляющего импульса в первой полуволне (условно положительной) синусоидального напряжения ток через симистор будет протекать до начала второй полуволны, после чего он закроется, как и обычный тиристор. После этого нужно подать еще один управляющий импульс для открытия симистора на отрицательной полуволне. Это наглядно проиллюстрировано на следующих осциллограммах.

Полярность управляющего напряжения должна соответствовать полярности приложенного напряжения между анодом и катодом. Из-за этого возникают проблемы при управлении симисторами с помощью цифровых логических схем или от выходов микроконтроллера. Но это легко решается путем установки симисторного драйвера, о чем мы поговорим позже.

Распространенные схемы управления тиристорами или симисторами

Самой распространенной схемой является симисторный или тиристорный регулятор.

Здесь тиристор открывается после того как на конденсаторе будет достаточная величина для его открытия. Момент открытия регулируется с помощью потенциометра или переменного резистора. Чем больше его сопротивление — тем медленнее заряжается конденсатор. Резистор R2 ограничивает ток через управляющий электрод.

Эта схема регулирует оба полупериода, то есть вы получаете полную регулировку мощности почти от 0% и почти до 100%. Это удалось достичь, установив регулятор в диодном мосте, таким образом регулируется одна из полуволн.

Упрощенная схема изображена ниже, здесь регулируется лишь половина периода, вторая полуволна проходит без изменения через диод VD1. Принцип работы аналогичен.

Симисторный регулятор без диодного моста позволяет управлять двумя полуволнами.

По принципу действия почти аналогична предыдущим, но построена на симисторе с её помощью регулируются уже обе полуволны. Отличия заключаются в том, что здесь импульс управления подаётся с помощью двунаправленного динистора DB3, после того как конденсатор зарядится до нужного напряжения, обычно это 28-36 Вольт. Скорость зарядки также регулируется переменным резистором или потенциометром. Такая схема реализована в большинстве бытовых диммеров.

Такие схемы регулировки напряжения называется СИФУ — система импульсного фазового управления.

На рисунке выше изображен вариант управления симистором с помощью микроконтроллера, на примере популярной платформы Arduino. Симисторный драйвер состоит из оптосимистора и светодиода. Так как в выходной цепи драйвера установлен оптосимистор на управляющий электрод всегда подаётся напряжение нужной полярности, но здесь есть некоторые нюансы.

Дело в том, что для регулировки напряжения с помощью симистора или тиристора нужно подавать управляющий сигнал в определенный момент времени, так чтобы срез фазы происходил до нужной величины. Если наугад стрелять управляющими импульсами — схема работать конечно будет, но регулировок добиться не выйдет, поэтому нужно определять момент перехода полуволны через ноль.

Так как для нас не имеет значения полярность полуволны в настоящий момент времени — достаточно просто отслеживать момент перехода через ноль. Такой узел в схеме называют детектор нуля или нуль-детектор, а в англоязычных источниках «zero crossing detector circuit» или ZCD. Вариант такой схемы с детектором перехода через ноль на транзисторной оптопаре выглядит следующим образом:

Оптодрайверов для управления симисторами есть множество, типовые – это линейка MOC304x, MOC305x, MOC306X, произведенные компанией Motorola и другими. Более того – эти драйверы обеспечивают гальваническую развязку, что убережет ваш микроконтроллер в случае пробоя полупроводникового ключа, что вполне возможно и вероятно. Также это повысит безопасность работы с цепями управления, полностью разделив цепь на «силовую» и «оперативную».

Заключение

Мы рассказали базовые сведения о тиристорах и симисторах, а также управлении ими в цепях с «переменкой». Стоит отметить, что мы не затрагивали тему запираемых тиристоров, если вас интересует этот вопрос – пишите комментарии и мы рассмотрим их подробнее. Также не были рассмотрены нюансы использования и управления тиристорами в силовых индуктивных цепях. Для управления «постоянкой» лучше использовать транзисторы, поскольку в этом случае вы решаете, когда ключ откроется, а когда он закроется, повинуясь управляющему сигналу…

Цифровое управление паяльником — Статьи :: Международный Электротехнический Журнал Электрик



Фото 1



Паяльник – это инструмент номер один для специалиста по электронной технике. Выход из строя этого инструмента останавливает процесс ремонта или монтажа схем. Зарубежные производители предлагают разнообразные паяльные станции, их ассортимент лежит в широком диапазоне цен от дешевых до очень дорогих. Множество радиолюбительских схем управления паяльником напечатано на страницах журналов. Автор собрал простое современное устройство для цифрового управления паяльником. Доступно и современно – это основная идея предлагаемой схемы.

Рис.1

Дизайн устройства показан на рис.1. Автору удалось собрать устройство приблизительно похожего вида (фото). Для паяльника обязательно необходим держатель, поэтому корпус выполняет две функции: управления и подставки для горячего элемента паяльника. Эргономика и практичность привела иностранных и отечественных конструкторов к представленному виду дизайна. Автор добавил к дизайну подсвечивающийся дисплей и аналоговый регулятор мощности. Одна из идей создания устройства – это формирование подсоса воздуха внутрь корпуса и фильтрация через воздушный фильтр с порами 0,5 мкм. При этом пары свинца и канифоли остаются внутри корпуса на фильтре. По мере эксплуатации устройства фильтр меняется. Фильтр крепится напротив отверстий в корпусе, перед вентилятором. Для подсоса используется вентилятор для обдува процессоров компьютеров. Поток отфильтрованного воздуха направляется на силовой трансформатор, тем самым, охлаждая силовой элемент схемы.

В основе управления устройством применен микроконтроллер (МК) ATmega 8. МК имеет в своем составе память программ 8 Кбайт, 130 команд управления и вычисления, 23 линии ввода/вывода, два 8-разрядных таймера, один 16-разрядный, шесть 10-разрядных АЦП [1], SPI, TWI, USART интерфейсы.

Рассмотрим структуру устройства (рис.2 см.прикрепленные данные), которая повторяет классические аналоговые схемы. Сетевое напряжение через трансформатор поступает на выпрямитель V1. Выпрямительный мост V1 делает из переменного напряжения 16 В/50 Гц постоянное импульсное 16 В/100 Гц. Импульсная форма напряжения имеет переход через ноль. Детектор нуля R1, операционный усилитель DA1 фиксируют этот переход. Импульсное напряжение через D1 поступает на сглаживающий конденсатор С, сглаженное нестабилизированное напряжение поступает на стабилизатор. После стабилизатора получают питающее напряжение управления +5 В. Это напряжение поступает через регулятор мощности R2 на неинвертирующий вход операционного усилителя DA2. Вращая движок переменного резистора R2, задают разный уровень напряжения на входе DA2.



В дальнейшем при составлении программы необходимо учитывать нелинейную характеристику переменного резистора R2, так чтобы мощность регулировалась через равные сегменты оборота движка регулятора мощности. На инвертирующие входы DA1, DA2 подается также опорное напряжение. Изменяя опорное напряжение при конфигурации АЦП в МК, можно изменять максимальный уровень входного аналогового сигнала МК. В МК имеется аналоговый мультиплексор, который позволяет выбирать аналоговый канал. В начале программы выбирается канал мощности, а затем в режиме реального времени – канал детектора нуля. После преобразования аналогового сигнала в цифровой, МК выполняет алгоритм работы программы, выводит на дисплей заданную мощность и управляет симистором. Управление симистором производится через гальваническую опторазвязку, для защиты МК от сетевых всплесков.



Принципиальная электрическая схема устройства показана на рис.3 (см.прикрепленные данные). Устройство управляется IC1 МК ATmega8 [1]. Информация об отдаваемой в нагрузку мощности отображается на ЖК-индикаторе DISP1. Прибор включается кнопкой S1. Схема управления питается от понижающего трансформатора TR2, который также используется для силового питания паяльника. Для работы схемы детектора нуля и устойчивого выключения симистора Т1 необходимо исключить сглаживание пульсаций 100 Гц на паяльнике. Эту функцию развязки выполняет диод D1. Сглаживание пульсации напряжения питания стабилизатора IC2 выполняет цепь R1C3.

Стабилизатор напряжения IC2 обеспечивает питание МК и схемы регулятора мощности Р1. Чтобы предохранить вход АЦП от перенапряжения, на входе МК установлен защитный стабилитрон D2. Для вывода МК из зацикливания или сбоя предусмотрена кнопка RESET и цепочка сброса R3C11. Для исключения влияния работы ядра МК на питание АЦП применен фильтр C6C9L1. Вывод информации о мощности, подаваемой на паяльник, производится непосредственно с МК на ЖКИ. Так как контрастность ЖКИ зависит от освещения помещения, то применена его подсветка светодиодами LED1–LED4. Детектор нуля R10, P2 выделяет нулевой ток из импульсного напряжения 16 В/100 Гц, и эти данные поступают на АЦП1 МК. АЦП0 МК считывает напряжение с регулятора мощности Р1. Конденсатор С10 предотвращает всплески на Р1 при ручной регулировке.

Управление симистором Т1 от МК, согласно рис.2 (см.прикрепленные данные), осуществляется через опторазвязку ОК1. Одновременно LED5 сигнализирует о включении симистора Т1.

Алгоритм работы устройства

Включение симистора Т1 выполняется по определенному алгоритму. Для управления системой используется прямой метод регулирования. Автор разработал метод регулирования «Базис 12» (без обратной связи), применимый только для инерционной тепловой нагрузки. Включение нагрузки происходит в момент перехода переменного напряжения через ноль. Это необходимо для исключения импульсных помех, создаваемых в сети при коммутации переменного тока симистором. Так как переменное напряжение выпрямляется диодным выпрямителем, то имеем 100 Гц положительные полуволны напряжения. Регулирование мощности нагрузки производится путем отбрасывания некоторого количества положительных полуволн. Автор для расчетов выбрал базис 12 импульсов. При исключении заданного количества целых положительных полуволн из каждых 12 импульсов сети, получим регулировку мощности. Путем выбора заданной мощности, МК отсчитывает по определенному алгоритму 12 импульсов сети, при этом исключает некоторые полуволны в указанном порядке. Для увеличения дискретности регулирования мощности необходимо увеличивать базис, например, выбрать минимальный шаг 1 из 25 или 1 из 100. Однако увеличение шага регулировки потребует больших ресурсов МК. Один из недостатков подобного регулирования – это появление звуковых колебаний в нагрузке.

Блок-схема программы показана на рис.4 (см.прикрепленные данные). Работа МК начинается с установки портов ввода-вывода. Далее идет опрос АЦП1. Исходя из результата полученных значений с АЦП1, устанавливается дискретная мощность. В каждом случае дискретной мощности выполняется последовательно заданный алгоритм включения симистора. При этом используется рассмотренный ранее прямой метод регулирования «Базис 12». На дисплей выводятся дискретные числа соответствующие выбранной мощности. Для вывода каждого шага алгоритма «Базис 12» МК сканирует АЦП2, как только значения АЦП2 ниже 10 единиц включается симистор. Если в алгоритме «Базис 12» задан ноль, то симистор отключается. После прохождения 12 шагов алгоритма «Базис 12» симистор отключается, и программа возвращается в начало.

Программа

В начале программы АЦП1 проверяет уровень напряжения на регуляторе мощности Р1. Опорное напряжение для АЦП1 берется от вывода питания МК. В процессе аналого-цифрового преобразования двоичное число Z вычисляется по формуле:

Z=1024*Uвх/Uref.

Программа выполняется пошагово. После чтения данных АЦП1 программа переходит в подпрограмму логических функций, где выбирает необходимое значение в поле допуска данных АЦП1, 2–4-й столбик табл.1 (см.прикрепленные данные). Как только значение выбрано, происходит переход к адресу, в котором записано два байта информации «Базис 12», 5–6-й столбик табл.1 (см.прикрепленные данные), и два байта кода дисплея, 7–12-й столбик табл.1 (см.прикрепленные данные). Для реализации метода регулирования «Базис 12» автор использовал функцию команд МК «сдвиг вправо через перенос». При этом значение переноса анализируется логическими командами МК. Если перенос равен единице, то симистор включается, если ноль, то выключается. Для отображения информации на дисплей также используется функция переноса. В формировании второй цифры дисплея участвуют два порта PORTB, PORTD, чтобы передать правильно информацию в PORTB, 7 бит цифры маскируется логической функцией «И». А в PORTD 7 бит цифры получается путем комбинации логических функций с первой цифрой PORTD. Это необходимо для экономии памяти кодов значащих цифр. Скорость выполнения программы МК очень высока, поэтому АЦП2 МК успевает вычислить уровень сетевого напряжения и выключить симистор при нулевом напряжении сети и включить при напряжении выше 10 единиц АЦП2 МК. Программа повторяется циклически, при этом за один цикл программы выполняется полностью функция «Базис 12». В каждом новом цикле проверяется уровень регулятора мощности Р1.

Конструкция

Монтажная плата (рис.5 см.прикрепленные данные) имеет двухсторонний монтаж, или при замене проводами проводников (рис.5,б см.прикрепленные данные) можно изготовить одностороннюю плату. Перед монтажом плата разделяется на две части (рис.5,а см.прикрепленные данные), проводники от одной части платы к другой соединяются шлейфом один к одному. Концы шлейфа паяются в местах разрыва платы. Для МК на монтажной плате устанавливается панелька. Корпус рис.6 состоит из деталей, которые изготовляются отдельно. В основе корпуса 1 выбирают прямоугольный пластиковый корпус, продаваемый в розничной торговле габаритами ДхШхВ 140х140х110 мм. Заготовку корпуса разделяют на две части (рис.6): на ненужный сегмент 12 и на основу корпуса 1. Далее вместо вырезанного окна изготавливают переднюю панель из пластиковой пластины. В пластиковой пластине вырезают окно для дисплея и высверливают отверстия для регулятора и выключателя. В окно панели вклеивают прозрачный лист, изготовленный из твердой обложки. Пластиковую пластину красят под цвет корпуса и приклеивают эпоксидной смолой к краям корпуса. Регулятор мощности 2 и выключатель питания крепят к передней панели. Скобы 3, 9 удерживают плату управления.

Корпус устанавливают на ножках 4. В корпус вставляют понижающий трансформатор с платой питания 5 и, при возможности, вентилятор 16 (AIRFLO model D4510S12L) для охлаждения трансформатора и одновременно фильтрации воздуха. Трансформатор с платой питания крепят к корпусу уголками 6. Для уменьшения вибрации под трансформатор прокладывают резиновую подложку 7. Схема имеет предохранитель сети 8. Включается устройство с помощью тумблера 10. Данные с ЖКИ видны через окошко 11. На ЖКИ наклеивается по диагонали тонкая черная полоска (черная изолента) для получения символа %. Для соединения паяльника с платой, с боку корпуса устанавливают разъем 15, через который подается регулируемое питание. Питание вентилятора от стабилизатора 12 В. Стабилизатор подключают непосредственно к выпрямителю от силового трансформатора. Все провода необходимо закрепить стяжками. Сверху корпуса устанавливают держатель паяльника, так чтобы жало паяльника находилось напротив подсоса в корпус воздуха. Автор собрал схему навесным монтажом (фото 2), с максимальным повторением конструкции, показанной на рис.6.



Рис. 6





Фото 2



Детали

Симистор ВТ136, выпрямительный диодный мост КВU8K или любой другой на ток 2 А и обратное напряжение не менее 40 В, дисплей жидкокристаллический ИЖЦ5-4/8, диод КД202, стабилитрон КС147А, оптосимистор moc3063, трансформатор с одной первичной обмоткой 220 В и двумя вторичными по 8 В, суммарной мощностью 30 Вт, дроссель 47 нГн на ток не менее 10 мА, кварцевый резонатор 4 МГц, светодиоды LED1–LED5 любые на ток 5 мА, корпус прямоугольный, свечение голубое. Выключатель сети – тумблер двухсекционный на 220 В, Iн=0,5 А. MK ATmega8-16PU. Паяльник 12 В мощностью 25 Вт.

Настройка

Она начинается с записи в МК листинг 2 (листинг 1 программа на языке Ассемблер см.прикрепленные данные). Программатором устанавливают SEL 4 МГц. Настройку выполняют без МК при включенном питании. Р1 регулируют во всем диапазоне и проверяют плавность изменения напряжения (если характеристика регулятора нелинейная, корректируют значение в столбике 3–4 табл.1 см.прикрепленные данные). Р2 устанавливают амплитуду 2 В. Проверяют импульсное напряжение положительной полярности. Устанавливают запрограммированный МК в панельку платы управления. Включают устройство и, начиная с минимального значения регулятора мощности Р1, проверяют осциллограммы на выводах паяльника (необходимо использовать цифровой осциллограф с памятью). Если осциллограммы не соответствуют заданным, необходимо настроить схему детектора нуля резистором P2.

Эксплуатация устройства

До включения питания устройства необходимо регулятор мощности вывести на минимум, затем после включения плавно повышать до необходимой мощности (при модернизации программы эту функцию можно запрограммировать как автоматически выполняемую). По мере работы с устройством необходимо периодически следить за фильтром и заменять в случае видимой засоренности. Себестоимость устройства с корпусом и паяльником составляет около 27 евро, или 205 грн.

Литература

1. Евстифеев А.В. Микроконтроллеры AVR семейства Tiny и Mega фирмы ATMEL. 2-е издание. – М.: Додэка-XXI, 2005.

PWM-40-36 MEANWELL AC-DC Светодиодный драйвер с одним выходом Постоянн ..

Светодиодный драйвер с регулируемой яркостью .

Специально разработан для регулирования светодиодных лент.

Формат в коробке водонепроницаемый пластик IP67.

Диапазон ввода 90-305Vca 47-63Hz

Выходное напряжение 36Vcc.

Сила выхода 1120 мА . Диапазон выходного тока 0-1120 мА в зависимости от нагрузки.

Мощность: 40,3 Вт.

Типичный КПД: 90%.

Регулировка От 0% до 100% выходной мощности с помощью ползунка 0-10 В / 1-10 В, сигнал ШИМ 10 В с частотой от 100 Гц до 3 кГц или сопротивлением от 0 до 100 кОм. С регулировкой мы можем выключить выход, но нам нужен регулятор 0-10В. Регуляторы 1-10 В не поступают, чтобы дать 0 В, не отключают выход.

Класс ввода II без заземления.

Фактор-корректор, мощность > 0,95 до 230 В переменного тока при полной нагрузке.

Расход без нагрузки <0.5 Вт.

Диапазон рабочих температур корпуса Tc от -40ºC до + 70ºC.

Размеры (длина x ширина x высота): 150 x 53 x 35 мм.

5 лет гарантии.

Производитель: MEAN WELL.

Серия PWM — это драйверы светодиодов, предназначенные для работы непосредственно со светодиодными лентами. Должно быть оборудование, на которое подается постоянное напряжение. С пластиковым корпусом, предназначенным для внутреннего, декоративного или архитектурного освещения.Одобрено HL Class I Division 2 для использования во взрывоопасных зонах в США.

Может регулироваться нормативными активами или обязательствами 0–10 В или 1–10 В , сигнал 10 В ШИМ от 100 Гц до 3 кГц или сопротивлением от 0 до 100 кОм. Не работает с диммерами. Триак диммер срезает фазу. (Не путать с регуляторами TRIAC, фаза отсечки. Этот драйвер не может быть штатным с симистором). С потенциометрами, на которые можно подать 0 В для отключения выхода без использования переключателя.Диммерами 1-10В мы можем достичь только 10% регулирования без отключения выхода. Выходной импульс может быть регулярным, любая светодиодная лента по малому, всегда, чтобы не преодолевать максимальную нагрузку драйвера. Быть драйвером и регулятором являются интегрируясь на одном компьютере, мы устраняем любые несовместимости и уменьшаем стоимость, размер. Конструкция с высокой частотой позволяет избежать проблем со слышимым шумом на любом уровне регулирования.

Совместим с любым регулятором 0–10 В или 1–10 В для рынка как активов, так и обязательств.Некоторые протестированные совместимые модели:

MEAN WELL DAP-04S01 (совместимы с любой нормально открытой кнопкой).

SIMON: 75317

BJC: 5TC8 425

LEGRAND: 0784 04

ABB- «NIESSEN»: N2260.9

SIEMENS: 5TC8424

EFAPEL: OS000ROS000 9185

: модель OS 21210

LED Модель DIM MCU

JUNG: Модель 240-10

Мы можем разместить около 20 источников для каждого регулятора. Максимальное расстояние между регулятором и водителем составляет 100 метров.

Фирменные запчасти и электронные компоненты Motorola от 1-Source

Номера деталей, полученные от «motorola», страница 12 из 14

Еще запчасти от motorola:

1 2 3 4 5 6 7 8 9 10 11 12 13 14 Последняя>

Линейная карта производителей электронных компонентов

продукты Motorola и электронные компоненты от 1 источника

В 1-Source вы можете найти практически любой электронный компонент на уровне платы, необходимый инструмент и / или сырье в одном месте.Мы поставляем самый широкий ассортимент электронных компонентов, включая уже использованные, устаревшие и труднодоступные компоненты, а также самые доступные компоненты Motorola. Не можете найти нужную деталь для вашего приложения? Позвоните или напишите 1-Source с любыми вопросами, и один из наших дружелюбных и знающих сотрудников будет работать, чтобы найти то, что вам нужно.

Являясь ведущим онлайн-поставщиком компонентов Motorola, 1-Source Components может помочь вам найти все, что вам нужно, будь то промышленное, коммерческое или военное использование.Мы внедряем местные источники, надежную систему контактов по всему миру и избыточные запасы O.E.M, чтобы помочь вам найти любые труднодоступные и заводские новые детали, которые могут быть недоступны в Интернете. Какие бы электронные компоненты Motorola вам ни понадобились, 1-Source может помочь вам найти то, что вы ищете.

1-Source Electronic Components имеет одну из крупнейших линейных карт в сети, со всеми классами деталей и наличными запасами на сумму более 1 миллиарда долларов. Мы стремимся предложить нашим клиентам самые лучшие впечатления от посетителей и поставляем только самые качественные компоненты Motorola.1-Source известна своим большим выбором и конкурентоспособными ценами, а также известна как ведущая компания по продаже сложных электронных компонентов. Приобретая комплектующие Motorola через 1-Source Components, вы можете быть уверены, что получаете лучшие запчасти по самым выгодным ценам.

В 1-Source Components найти компоненты Motorola быстро и легко, и вы можете безопасно заказать их через Интернет для доставки по всему миру. Поскольку мы являемся одним из ведущих дистрибьюторов компонентов Motorola в отрасли, наша линейная карта невероятно разнообразна, но некоторые детали бывает трудно найти.Если вы не можете найти то, что вам нужно, отправьте запрос предложения, и мы постараемся найти нужную деталь немедленно. Или просто позвоните нам сегодня по телефону 1-888-476-5130, чтобы поговорить с представителем о необходимых вам электрических компонентах.

Электромонтажных изделий | eBay

Электромонтажные работы: несколько моделей для повседневной одежды и технических средств

Электромагнитная одежда, сопровождающая детали одежды, на основе фактов, способствующих разным прикосновениям.De votre незаменимый cafetière du matin au fer à repasser en passant par l’aspirateur robot dernière génération: les modèles se multiplient.

De grandes marques de l’électroménager vous proposent leurs toutes dernières nouveautés

Que ce soit en matière de gros électroménager ou de petit électroménager, les références se multiplient. Ainsi, specifices grandes marques proposent tout ce dont vous avez besoin au quotidien.

Parmi elles, по номинальной стоимости цитер:

— Bosch

— Samsung

— LG

— Индезит

— Кларштейн

— Водоворот

— Брандт и др.

Les appareils d’électroménager ont leur apparition au début du XXe siècle et notamment aux États-Unis. C’est surtout en matière d’arts menagers que l’on remarque des évolutions très importantes dès les premiers modèles. Les premiers réfrigérateurs et machines à laver sont disponibles à la vente en 1930. Il faudra servere la fin du XX siècle pour que les appareils de petit électroménager se diversifient en form et colour.

On distingue le gros électroménager du petit électroménager.Parmi les nombreuses rérences de petit électroménager, в записи о специальной одежде в данс:

— Кулинарная подготовка: гриль, центрифуга, робот-де-кухня, вок, электрический фуэ…

— L’hygiène et soin du corps: pèse-personne, rasoir, épilateur и т. Д.

— L’entretien des sols: aspirateur, nettoyeur vapeur, cireuse

— La preparation du café et du thé: cafetière, moulin à cafe, bouilloire, théière

— Повторный массаж: fer à repasser, centrale vapeur

Le gros électroménager comprend trois grands domaines:

— Промывание: lave-linge, lave-vaisselle

— Le froid: congélateur, réfrigérateur, climatiseur

— La cuisson: четыре традиционных или микронных блюда, кухня, табличка с куиссоном, горячее аспирант и т. Д.

Газоразрядные лампы, балласты и приспособления

Для многих натриевых ламп требуется только пусковой импульс высокого напряжения. балластами, предназначенными для питания таких ламп.

Работа газоразрядных ламп на постоянном токе

Иногда может потребоваться запустить газоразрядную лампу на постоянном токе. Есть два возможные причины:
  • Доступно только питание постоянного тока.
  • Для уменьшения мерцания. Иногда лампа по-разному работает электричество течет в одном направлении, чем в другом. В дополнение положительные и отрицательные концы дуги могут составлять разное количество света, в результате чего частота мерцания равна частоте переменного тока, а не удвоенная частота переменного тока.

    Однако конечное мерцание обычно незначительно. В лампах HID общий размер дуги обычно невелик. Только если у светильника есть рефлектор что приводит к тому, что некоторые области получают свет только с одного конца дуги должен закончиться мерцание быть значительным. В большинстве многоламповых люминесцентных светильники, трубки обычно находятся в паре последовательно с двумя трубками в любом пара ориентирована в противоположных направлениях. Обычно это снижает конечное мерцание. эффекты, особенно в светильниках с рассеивающими линзами.

    Лампы должны работать достаточно близко или одинаково в обоих направлениях, если только срок службы лампы подходит к концу. В таком случае один электрод ухудшается достаточно, чтобы повлиять на производительность раньше, чем это сделает другой. Тем не мение, это обычно указывает на необходимость замены лампы, а не на попытки чтобы он меньше мерцал.

Если вы хотите исправить переменный ток, чтобы обеспечить лампу постоянным током, используйте перемычку. выпрямитель после балласта. Большинство балластов, включая все «железные» типы, для работы требуется переменный ток надлежащего напряжения и частоты.Сделайте это, только если только два провода питают лампочку. В противном случае диоды в мостовом выпрямителе могут короткие части балласта друг к другу, по крайней мере, на половину цикла переменного тока. Проблемы также могут возникнуть с люминесцентными балластами с обмотками накаливания. Только полностью изолированные обмотки накала или отдельные трансформаторы накала следует использовать, если вы исправляете выход балласта с помощью накальных обмоток. Кроме того, мостовой выпрямитель должен выдерживать пиковое напряжение, обеспечиваемое балласт.

Если источник питания постоянного тока и достаточного напряжения, вам понадобится балластный резистор. или электронный балласт, специально предназначенный для работы вашей лампы от доступное постоянное напряжение.«Железные» балласты ограничивают ток только при использовании с AC. Подогрейте люминесцентные лампы, работающие от источников постоянного тока и без специальные балласты нуждаются как в обычном «железном» балласте для обеспечения пусковой «пинок» и резистор для ограничения тока.

Кроме того, большинство газоразрядных ламп только частично совместимы с постоянным током, и некоторые вообще не совместимы.

Пары ртути и люминесцентные лампы обычно работают на постоянном токе. Однако жизнь может несколько сократиться из-за неравномерного износа электродов.

Люминесцентные лампы могут тускнеть на одном конце из-за постоянного тока. Поскольку пары ртути ионизируется легче, чем аргон, часть его существует в виде положительных ионов. Этот может привести к вытягиванию ртути к отрицательному концу трубки, в результате чего в нехватке ртути в положительном конце. Это больше проблема с трубы большей длины и меньшего диаметра.

Некоторые люминесцентные светильники, предназначенные для использования в условиях постоянного тока, имеют специальные переключатели для изменения полярности каждый раз при запуске прибора.Этот балансирует износ электродов и уменьшает проблемы с распределением ртути.

Лампы на парах ртути обычно работают с постоянным током, но некоторые могут только надежно. работать правильно, если кончик основания отрицательный, а оболочка основания положительный. Это потому, что стартовый электрод лучше всего работает, когда он положительный.

Кроме того, если ближайший главный электрод положительный, это может вызвать тонкую пленка металлического конденсата, замыкающая пусковой электрод на ближайший главный электрод.Это может привести к появлению ртути некоторых марок, моделей и размеров. лампы не запускаются после некоторого использования. Отрицательный главный электрод не будет выпустить как можно больше испаренного электродного материала, так как электродный материал легко образует положительные ионы, заставляя пары материала электрода конденсироваться на электроде, а не на близлежащих частях дуги трубка.

Металлогалогенные и натриевые лампы не должны получать постоянного тока. Используйте их только с балласты, которые дают лампочке переменный ток. В металлогалогенных лампах ионы от расплавленные галогенидные соли могут выщелачиваться в горячий кварц в присутствии постоянного тока. электрическое поле.Это может вызвать деформации в кварцевой дуговой трубке. На концы дуговых трубок, может произойти электролиз с выделением химического компоненты реакционной галогенидной соли, которые могут повредить дуговую трубку или электроды. В результате дуговая трубка может треснуть.

Есть несколько специализированных металлогалогенных ламп, которые предназначены для работы на постоянном токе. Они часто имеют асимметричные электроды и / или короткие дуги. Эти лампы часто также должны работать только в определенных положениях и только с тип тока, на который они были рассчитаны, чтобы добиться надлежащего распределение активных ингредиентов в дуговой трубке и для достижения надлежащего использование электродов.Например, некоторые из этих ламп могут каким-то образом выйти из строя. или другой с AC.

В натриевых лампах высокого давления, содержащих как натрий, так и ртуть, натрий образует положительные ионы легче, чем ртуть, и дрейфует к отрицательному электроду. Положительный конец может потускнеть из-за недостатка натрия. Кроме того, если какая-либо часть дуговой трубки заполнена смесь, содержащая избыток натрия и недостаток ртути, теплопроводность от этой части дуги к дуговой трубке будет увеличиваться.Кроме того, В трубке с горячей дугой со временем могут возникнуть проблемы с электролизом из-за ионы натрия и постоянное электрическое поле.

Натриевые лампы низкого давления не должны получать постоянный ток по тем же причинам. Натрий скорее всего, дрейфует к отрицательному концу дуговой трубки, и горячее стекло будет почти наверняка возникнут проблемы с разрушающим электролизом при воздействии горячие ионы натрия или натрия и постоянное электрическое поле.

Лампы HID специального назначения, такие как ксеноновые и HMI

Обычные лампы HID общего назначения — это пары ртути, галогениды металлов и натрий высокого давления.Вы можете получить их в домашних центрах, хотя обычно только мощностью до 400 Вт. Эти версии ламп HID оптимизирован для обеспечения высокой эффективности, длительного срока службы и минимизации производства Стоимость.

Однако яркость поверхности дуги этих ламп примерно равна поверхностная яркость нитей накаливания и общего назначения нити галогенных ламп. Для некоторых приложений, таких как эндоскопия и кино проекции необходим более концентрированный источник света. Здесь специализированные лампы HID, такие как лампы с короткой дугой и лампы HMI Войдите.

Лампы с короткой дугой состоят из кварцевой колбы примерно сферической формы с двумя тяжелыми рабочие электроды расположены на расстоянии всего нескольких миллиметров друг от друга на концах. Лампочка может содержать ксенон, ртуть или и то, и другое. Короткодуговые ртутные лампы имеют заполнение аргоном для зажигания дуги.

В лампе с короткой дугой дуга небольшая и очень интенсивная. Сила потребляемая мощность составляет не менее нескольких сотен, а чаще несколько тысяч ватт. на сантиметр длины дуги. Рабочее давление в баллоне равно чрезвычайно высокая — иногда до 20 атмосфер, чаще от 50 до более 100 атмосфер.Эти лампы представляют собой опасность взрыва!

Ртутные лампы с короткой дугой используются, когда компактный, интенсивный источник ультрафиолета необходимы или там, где нет необходимых пусковых импульсов высокого напряжения для ксеноновых ламп с короткой дугой. Короткодуговые ртутные лампы немного больше эффективнее, чем ксеноновые. Давление в ртутной лампе с короткой дугой не превышает не обязательно должен быть таким высоким для хорошей эффективности, как у ксенонового, но все же огромный.

Ксеноновые лампы с короткой дугой встречаются чаще, чем ртутные, поскольку они не требуется время, чтобы прогреться, как ртутные лампы, и иметь дневной свет спектр.Недостатком ксенона является необходимость очень высокой напряжение пускового импульса — иногда около 30 киловольт!

Ксеноновые лампы с короткой дугой используются для проецирования фильмов, а иногда и для прожекторы. Меньшие по мощности используются в специализированных устройствах, таких как эндоскопы.

Лампы HMI — это металлогалогенные лампы с более компактной и более интенсивной дугой. Дуга больше и менее интенсивна, чем у лампы с короткой дугой. Типичный потребляемая мощность составляет сотни ватт на сантиметр длины дуги, но достигает несколько киловатт на сантиметр в самых больших.

В некоторых прожекторах используются лампы HMI. Они используются в некоторых эндоскопах. и проекционные приложения, где интенсивность дуги HMI достаточна поскольку они стоят меньше, служат дольше и более эффективны, чем правда лампы с короткой дугой.

Существуют всевозможные HMI и аналогичные лампы, включая лампы HTI и лампы, используемые в автомобильных фарах HID.

HID Автомобильные фары

Сначала были газовые лампы, потом электрические лампочки, потом герметичные. балка, потом галоген.А теперь приготовьтесь к барабанной дроби, пожалуйста! — высокая интенсивность газоразрядные лампы со сложными контроллерами. Элитные автомобили от такие производители, как BMW, Porsche, Audi, Lexus, а теперь и Lincoln, будут оснащены с новой технологией фар. Несомненно, такая технология будет постепенно найти свой путь в основных автомобилях, а также в других приложениях для смертных.

Среди потенциальных преимуществ HID-фар — более высокая интенсивность, более долгий срок службы, превосходная цветопередача и лучшая направленность:

  • Интенсивность света — HID лампы примерно в 3 раза эффективнее галогенных лампы.Таким образом, даже если принять КПД преобразователя постоянного тока во внимание, более низкая потребляемая мощность может фактически привести к большому более яркие фары, чем это возможно с галогенными лампами. Это уменьшило мощность также приводит к более прохладной работе и меньшему расходу заряда батареи и генератор.
  • Срок службы — ожидается, что лампа HID прослужит 2700 часов или более и таким образом покрывается гарантия от бампера до бампера на 100 000 км. В виде На практике лампа HID может прослужить дольше автомобиля.С гарантийная замена фар оказывается значительными расходами, есть сильный стимул к взлету этой долгоживущей технологии.
  • Спектральный выход — свет от HID-лампы богаче синего (и более нравится дневной свет), чем галогенные лампы. Оказывается, это улучшает отражательную способность. знаков и дорожной разметки.
  • Форма луча — небольшой размер дуги лампы HID позволяет оптическому система должна быть оптимизирована для более эффективного направления света туда, где он находится необходимо, и предотвратить его распространение туда, где оно не требуется.
Чтобы сделать это практичным — даже для Lexus за 40000 долларов — специальные DC-DC микросхемы преобразователей были разработаны специально для автомобильных приложений в уме. Они, наряду с несколькими другими основными электронными компонентами, реализовать полную систему управления HID фарами.

Сама лампа HID похожа по базовой конструкции на традиционные лампы HID: Два электрода запечатаны в кварцевой оболочке вместе со смесью твердых частиц, жидкости и газы. В холодном состоянии эти материалы находятся в исходном состоянии. (при комнатной температуре), но в основном это газы, когда лампа горячая.Запуск из этих ламп может потребоваться до 20 кВ для зажигания дуги, но только от 50 до 150 В. чтобы поддерживать это. Лампы могут быть предназначены для работы от переменного или постоянного тока. в зависимости от различных факторов, включая размер и форму электродов. Каждой модели должен соответствовать уникальный набор рабочих параметров балласта. СПРЯТАННАЯ лампочка.

Из всех проблем, которые нужно было решить, чтобы HID-фары стали практично (не считая стоимости), самым важным было время прогрева. Как отмечено в разделе: «Технология разрядных ламп высокой интенсивности (HID)», обычные лампы HID требуют периода прогрева в течение нескольких минут перед создается практически полный световой поток.Это, конечно, полностью неприемлемо для автомобильной фары как для холодного запуска (представьте: «Дорогая, мне надо фары приготовить») а также когда они должны быть моргнул. Проблема прогрева решалась программированием контроллера на подавать постоянную мощность на лампу, а не на почти обычную постоянный ток, обеспечиваемый традиционным балластом. С участием эта изюминка наряду с особой конструкцией лампы, лампа подходит как минимум 75% полной интенсивности менее чем за 2 секунды.Контроллер также предоставляет возможность «горячего удара» для мигания (напомним, что лампы HID обычно не может быть перезапущен в горячем состоянии). Таким образом, перезапуск горячей лампы абсолютно необходим. мгновенно.

Пока эта технология только начинает появляться, ожидайте ее вторжения (без слов предназначено) в дом, офис, магазин, фабрику и другие области и работу освещение. Сочетание высокой эффективности, долгого срока службы, желаемого спектрального характеристики, малый размер и надежность твердого тела должны привести к еще много приложений в ближайшем будущем. 2 яркость, 4.Длина дуги 2 мм, положение горения горизонтальное +/- 10 град., Светящийся поток через 1 сек. = 25%, макс. розетка темп. = 180 ° C, любые ошибки мои.

Замена металлогалогенных ламп?

Следующее было вызвано запросом информации о замене (дорогого) Металлогалогенная лампа 250 ватт в видеопроекторе с чем-то еще.

Я бы не стал заменять эту лампу по следующим причинам:

Металлогалогенная лампа требует пускорегулирующего устройства. Балласт должен работать только Металлогалогенная лампа 250 Вт с таким же напряжением дуги.Тебе придется самостоятельно измерить напряжение дуги после прогрева лампы, и сделать это не подвергая себя неприятному ультрафиолетовому излучению, которое излучает некоторые из этих вещей но который не проходит сквозь стекло. Напряжения дуги многих специализированных металлогалогенные лампы широко не публикуются и могут, а могут и не быть доступны у производителя лампы.

ВНИМАНИЕ: напряжение зажигания на них может составлять несколько кВ, что, вероятно, уничтожьте мультиметр, если дуга погаснет, и попытайтесь перезапустить пока вы его измеряете! Рабочее напряжение или ударное напряжение могут уничтожьте вас, если вы войдете в контакт с токоведущими клеммами! (Специальные галогениды металлов, вероятно, обычно требуют от пары до нескольких кВ.Ксеноновым металлогалогенным автомобильным лампам для зажигания требуется от 6 до 12 кВ и от 15 до 20 кВ. для горячего перезапуска. Наихудшими являются ксенон с короткой дугой, который может потреблять до 30 кВ или более.)

Большинство металлогалогенных ламп относятся к типу переменного тока, а некоторые — к постоянному току, и вы можете только используйте лампы переменного тока на выходных балластах переменного тока и лампы постоянного тока на выходных балластах постоянного тока. Различные металлогалогенные лампы могут иметь разные требования к пусковое напряжение также.

Если вы подберете напряжение дуги, тип переменного / постоянного тока, и балласт запустит лампа, возможно, вы занимаетесь бизнесом, но, скорее всего, нет.Многие лампы для проекторов имеют особые требования к охлаждению, а некоторые имеют особое положение горения требования. Металлогалогенные лампы могут преждевременно выйти из строя (возможно, сильно!) если они перегреваются, в дополнение к блеклому цвету. При переохлаждении они больше похожи на ртутные лампы, они будут блеклыми и будут иметь пониженный световой поток. Кроме того, в некоторых металлогалогенных лампах есть галогеновый цикл, чтобы внутренняя поверхность колбы чистая, и это может не сработать, если лампа переохлажден и испаряется недостаточное количество химикатов в колбе.Это также могло привести к выходу лампы из строя.

Если альтернативная лампа работает нормально, дуга может погаснуть. в другом месте, чем исходная лампа. Дуга может быть другой формы или размера, чем у оригинальной лампы. Это может повлиять на вашу проекцию. Ваша проекция может не пропускать много света или может иметь подсветку только части изображения.

Дуга может иметь другой цвет или спектр, что может повлиять на цветопередача проецируемого изображения.Металлогалогенные дуги часто неоднородного цвета, и если запасная лампа имеет менее однородный цвет дуги, чем исходная лампа, тогда ваши фотографии могут иметь странные оттенки в них.

А что насчет использования галогена вместо галогенида металла? Вы получите меньше свет, а также проблемы из-за нити другой формы или размер, чем у оригинальной металлогалогенной дуги. Скорее всего, нить больше или длиннее дуги, и это снизит процент свет используется.Если вы попробуете взломать галогенную лампу, вы почти наверняка придется обходить балласт галогенидов металлов. И галоген лампы излучают больше инфракрасного излучения, чем металлогалогенные лампы той же мощности — вы может привести к перегреву источника вашего изображения (например, ЖК-панели или прозрачной пленки).

Я бы не рекомендовал заменять все эти лампы на проектор. причины. Это следует делать только на свой страх и риск и только тем, кто которые хорошо знакомы со всеми характеристиками ламп в вопрос — в том числе знакомство с требованиями к горящей позиции, требования к охлаждению, форма и размер светоизлучающей области и т. д.

Лампы для проекторов в целом, и особенно специализированные лампы HID, должны использоваться только в оборудовании, специально предназначенном для использования конкретных ламп в вопрос, или теми, кто знает об этом достаточно хорошо, чтобы сделать их собственные балласты и знать другие беспорядки об этих лампах. А также можно не сильно сэкономить, используя другую лампу — специализированный галогенид металла лампы все дорогие.

А для тех, кто покупает проектор любого типа — обратите внимание на цену, доступность и срок службы ламп!

Инвертор Джонатана 12 В для скрытых ламп

См. Электронный балласт Джонатана для питания HID Лампы от 12 В постоянного тока для описания и схемы инвертора который будет управлять различными газоразрядными лампами высокой интенсивности от низкого напряжения ОКРУГ КОЛУМБИЯ.Или просто схематическое изображение на Схематическом изображении Джонатана. Электронный балласт для питания ламп HID от 12 В постоянного тока.

Назад к содержанию часто задаваемых вопросов о разрядной лампе.

Натриевые лампы низкого давления

(Части от: Брюс Поттер ([email protected]))

Натриевые лампы низкого давления являются наиболее эффективными источниками видимого света в общего пользования. Эти лампы имеют световую отдачу до 180 люмен на каждый. ватт.

Натриевая лампа низкого давления состоит из трубки, изготовленной из специальной натрийостойкой стекло, содержащее натрий и газовую смесь неон-аргон.Поскольку трубка довольно большой и должен достигать температуры около 300 градусов Цельсия, трубка изогнута в плотную U-образную форму и заключена в вакуумированную внешнюю колбу, чтобы для сохранения тепла. В качестве дополнительной меры по сохранению тепла внутренний поверхность внешней колбы покрыта материалом, который отражает инфракрасное излучение, но пропускает видимый свет. Этот материал традиционно был оксидом олова или оксид индия.

Электроды представляют собой намотанную вольфрамовую проволоку с термоэмиссионным покрытием. материала, и чем-то напоминают электроды люминесцентных ламп.в отличие большинство люминесцентных ламп, натриевые лампы низкого давления имеют только один электрический подключение к каждому электроду и электроды не могут быть предварительно нагреты.

Газовая смесь представляет собой смесь «Пеннинга», состоящую в основном из неона с небольшой количество аргона. В зависимости от того, кого вы слушаете, эта смесь составляет от 0,5 до 2. процентов аргона, от 98 до 99,5 процентов неона. Более богатые аргоном смеси около 98-2 может быть предпочтительным сегодня, поскольку горячее стекло имеет некоторую способность поглощать аргон из электрический разряд низкого давления.В идеале смеси должно быть всего несколько десятые доли процента аргона, чтобы ионизировать легче всего и делать гораздо больше легче, чем чистый неон или чистый аргон.

Значительный избыток натрия содержится в стеклянной дуговой трубке, так как стекло может абсорбировать или вступать в реакцию с некоторым количеством натрия. Давление паров натрия контролируется температурой самых холодных частей дуговой трубки. Когда дуговая трубка достигает нужной температуры, дальнейший нагрев уменьшается за счет эффективность лампы при производстве света вместо тепла.

На дуговой трубке есть ямки, которые обычно немного холоднее, чем дуговая трубка. остальная часть дуговой трубки. Это заставляет металлический натрий собираться в ямках. вместо того, чтобы закрывать большую часть дуговой трубки и блокировать свет.

Натриевой лампе низкого давления обычно требуется от 5 до 10 минут для прогрева.

Натриевая лампа низкого давления почти полностью состоит из оранжево-желтого цвета. Линии натрия 589,0 и 589,6 нм. Этот свет в основном монохроматический. оранжево-желтый.Этот монохроматический свет вызывает резкое отсутствие цвета. исполнение — все выходит в оранжево-желтой версии черное и белое! Это может вызвать путаницу на парковках, так как автомобили становятся более похожими по цвету.

Некоторые в основном красные и красноватые флуоресцентные чернила, красители и краски могут флуоресцируют от красного до красно-оранжевого от желтого натриевого света, и они будут стоять в натриевом свете с цветом, отличным от цвета натриевого света.

Еще один недостаток натриевого светильника низкого давления состоит в том, что многие объекты выглядят темнее, чем при таком же количестве другого света.Красный зеленый, а синие объекты выглядят темными под натриевым светом низкого давления. Большинство других источники света натриевого цвета, такие как «лампочки от насекомых», имеют значительный красный цвет. и зеленый вывод и будет отображать красные и зеленые объекты, по крайней мере, в некоторой степени обычно.



Упаковка из 250 JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8

Упаковка из 250 JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8 Промышленная и научная электрическая проводка и соединительные кабельные сборки Кабели и межкомпонентные кабели Комплект из 250 JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8
  1. Home
  2. Industrial & Scientific
  3. Industrial Electrical
  4. Электропроводка и подключение
  5. Кабельные сборки
  6. Кабели и межкомпонентные соединения
  7. Силовые кабели
Hirose Electric Co Ltd, JUMPER-h2504TR / A3048A / X 12 дюймов (250 шт. В упаковке) (h4BXT-10112-A8), 250 шт. JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8,250 JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8 Pack of, Buy JUMPER-h2504TR / A3048A / X 12 дюймов (Pack 250) (h4BXT-10112-A8): кабели питания — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки.12 h4BXT-10112-A8 В упаковке 250 шт. JUMPER-h2504TR / A3048A / X.
JUMPER-h2504TR / A3048A / X 12 ‘(250 шт. В упаковке) (h4BXT-10112-A8): Электроника. Купите JUMPER-h2504TR / A3048A / X 12 дюймов (250 шт.) (H4BXT-10112-A8): кабели питания — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Статус бессвинца / статус RoHS: не содержит свинца / соответствует требованиям RoHS。 Уровень чувствительности к влаге (MSL): 1 (без ограничений)。 Стандартная упаковка: 10。 Оранжевый 28 AWG Разъем перемычки для кабеля (круглый) олово 12,0 дюйма (304,8 мм) 。Спецификация: бессвинцовый статус / статус RoHS: не содержит свинца / соответствует требованиям RoHS 。Чувствительность к влаге Уровень (MSL): 1 (Неограниченный)。 Серия: — DF11, Статус детали: — Активный, Контактный конец: — От гнезда к кабелю (круглый), Длина: -12.0 дюймов (304,8 мм), калибр провода: -28 AWG, покрытие контактов: олово, цвет: оранжевый, толщина поверхности контакта: -, количество рядов: -1, количество проводников: -1。Дополнительные ресурсы: стандартные Упаковка: 10。。。。


Упаковка из 250 JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8

Упаковка из 250 шт. JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8

Упаковка из 250 шт. JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8

Холщовый кошелек для монет. Материал: полиэфирное волокно, Lazarus из стерлингового серебра. Покупайте одежду ведущих модных брендов. Эти ручки переключения включают простую инструкцию о том, как с легкостью заполнить узор цветом по вашему выбору.что успех компании зависит от двух основных факторов — качества продукции и обслуживания клиентов, CRYYU Men Plus Size Loose Harem Training Jogger Sport Short Baggy Pants в магазине мужской одежды. Если вам нужна помощь для начала работы, просто спросите. Подходит для тенниса, волейбола, бадминтона, пинг-понга, бега и ходьбы. Пижамный комплект для девочек Harry Potter Hogwarts Crest Jogger: одежда. Janeither Headscarf Beer Cheers Вязаная шапка в стиле хип-хоп для мужчин и женщин Модная шапка-бини в магазине мужской одежды. Формат: 6-дюймовый круглый корпус из абс (без ржавчины).Интернет-магазин кухонных ножей и аксессуаров из большого выбора столовых приборов, нового шнура питания переменного тока FYL для телевизора, этих носков, идеально подходящих для личного использования, — это все, что нужно вашей сумке для обеда, она придает вам тонкий и высокий вид, ЭКСПРЕСС-ЗАКАЗ = Это означает, что производство вашего изделия из ткани переходит в начало очереди на самом быстром принтере и отправляется через самую быструю почтовую службу — до моей студии в Австралии, где я буду готов и буду ждать, потребуется 12 дней, чтобы сшить ваш Изготовить изделие на заказ так быстро (но как можно осторожнее). По мере того, как популярность и доступность этих старых бус росли, они начали получать «поименованные», 23 ☺ БОНУС • Пригласительные билеты (с произвольным названием) WHATSAPP.Эти пакеты включают в себя следующее: после того, как вы зарегистрируетесь, если это займет 2 минуты, *** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ — этот элемент изготавливается для заказа производственными партнерами Printify. Произведите впечатление на своих гостей этим прекрасным осенним украшением для вашего стола в День Благодарения или в любом другом месте вашего дома. Цвета показаны на фотографиях. Этот рождественский джемпер выполнен в детских размерах от новорожденного до детского 8. ♥ Princess Ballerina в фиолетово-бирюзовом цвете с золотой короной и жемчужным ожерельем.

Упаковка из 250 шт. JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8

Амфенол Номер детали MS27473T10B5B.Длина кабеля: 150 см, цвет: черный Компьютерные кабели Мини-USB 5-контактный разъем от мужчины к женщине, удлинитель зарядного устройства синхронизации данных, применимый к автомобильному регистратору GPS-навигатор / 5 футов. Comfort Maker HQ1082634AX 25 Pack 3 мкФ MFD 370/440 Volt VAC Круглый двойной рабочий конденсатор 2 Сделано в США, Ittecc Touch Bar Ribbon Flex Cable Replacement for MacBook Pro 13 inch 2016 Touchbar A1706, SMBJ24CA TVS DIODE 24V 38.9V SMB Pack 100 . Амфенол Номер детали MS3101E18-11P, 15-футовый удлинитель USB 2.0 и 10-футовый штекерный / B-штекерный кабель для струйного принтера Brother MFCJ6710DW Business All-in-One, Packard PMJ800 Пусковой конденсатор Packard 110-125 В 800-960 MFD.4 комплекта USB-кабеля 10 футов, совместимого с Apple iPhone Xs, Xs Max, XR, X, 8,8 Plus, 7,7 Plus, 6S, 6S Plus, iPad Air, Mini / iPod Touch / чехол для зарядки и синхронизации Кабель для зарядки iPhone MFI Сертифицированный Infinte Power. Комплект из 10 телевизоров LCDA12C-1.TCT DIODE 12V 26.6V SOT143-4. Номер по каталогу Aries Electronics 24-4518-10. yan AV A / V TV Video USB Data SYNC Cable for Sony Camcorder Handycam DCR-SX45 / e / l / r, 1000 item 40 to s 85 ° C SMT Microprocessor Crystal ABRACON ABLS2-5.000MHZ-D4Y-T ABLS2 Series 5 MHz ± 30 стр / мин 18 пФ, кабель для подключения параллельного принтера к ПК QVS CC404D-06.Пакет из 100 DT1042-04SO-7 Подавители ЭСР / диоды для подавления переходных скачков напряжения 4-канальная решетка для подавления скачков напряжения 0,65 пФ, 6 А, 300 мВт. Пакет из 40 MAC228A8 Тиристор TRIAC 600V 80A 3-контактный 3-контактный TO-220AB Bulk.

Упаковка из 250 шт. JUMPER-h2504TR / A3048A / X 12 h4BXT-10112-A8, Hirose Electric Co Ltd, JUMPER-h2504TR / A3048A / X 12 дюймов (250 шт. В упаковке) (h4BXT-10112-A8)

Promociju Najviše Vidim Noću 4 CCD HD Vodootporne Pojačanje Parkira Auto Ova Kategorija. Najviše Procijenjeno


Promociju Najviše vidim noću 4 светодиода CCD HD vodootporne pojačanje
obrnuti parkira auto retrovizoru kameru za Ssang Yong Kyron Rexton II
Specifikacije: Auto retrovizoru kameru Visoke rezolucije Boja noćno Wateproof Šok-dokaz Širom zamijeni Drugačije čips da biram (MT9 V136 / OV7950 / PC1030 / PC1089 K) Околиш и Трайних 1 год гарантии да сваки звука NAKON / ODM
Slika Senzor Boja CMOS PC1030 Boja CCD PC3030 Boja PLANINI 9 V136 Boja PC1089 K TV-u Sistem DRUGAR / NTSC DRUGAR / NTSC DRUGAR / NTSC DRUGAR / NTSC Efikasan Piksela 648 * 488 Пиксели 728 (H) * 488 (Posetioci) 720 * 576/480 Пиксели 928 (H) * 500 (Posetioci) Horizontalno rezoluciju 420 ТВЛ 480 ТВЛ 480 ТВЛ 500 TVL Sening područje 4.08 мм * 3,12 мм 3,584 мм * 2,688 мм 3,584 мм * 2,688 мм 3,584 мм * 2,688 мм Затвор с брзином 1 / 60-1 / 5000 1 / 60-1 / 20000 1-1 / 10000 1-1 / 10000 Минимум Iluminata 0,1 л UX / F = 1,2 (OLux s NA 0,1 люкс / F = 1,2 (Olux s NA) 0,01 люкс / F = 1,2 (OLux sa ILI NA) 0,01 люкс / F = 1,2 (Olux sa ILI NA) Видеоизлаз 1,0 v P-Pat 75 омска 1.0 v P-Pat 75 омска 1.0 v P-Pat 75 омска 1.0 v P-Pat 75 Омска Напаянье DC12 В постоянного тока 12 В постоянного тока 12 В постоянного тока 12 V Рабочая температура -20 ° C ~ 75 ° C, относительная влажность 95% MAX -20 ° C ~ 75 ° C, относительная влажность 95% MAX -20 ° C ~ 75 ° C, относительная влажность 95% MAX -20 ° C-75 ° C , Относительная влажность 95% макс. Температура складирования -40 ° C-85 ° C, относительная влажность 95% макс. -40 ° C-85 ° C, относительная влажность 95% макс. -40 ° C-85 ° C, относительная влажность 95% макс -40 ° C -85 ° C, относительная влажность 95% MAX ugao Leća 170 ° 170 ° 170 ° 170 ° Vodootporne IP69 K IP69 K IP69 K IP69 K Balans Bijele auto auto auto auto
Vrlo istok da installl
Kad koristiš efekat na tvoj monitor
Naša kamera je vrlo otporan na vodu
Accessaries za kameru
Mi smo veliki manufature, dat vemo vamo vamoli sve velike naš kvalitet
Naš quanlity je veoma dobro, radimo sve testove prije brod naređenje da vas.
Kontakt
Ako imate bilo kakvih pitanja, slobodno da nas kontaktira. Moramo odgovoriti u roku od 1 dan za posao or manje.
To je našu čast da pružaju odlican službu za tebe, hvala ti!
Politika vracanje
ta će se desiti Ako imam Проблема?
Ako imaš pogrešnu or oštećen predmet or za bilo kog razloga dobiti onsto se čini da netačno robe kontaktirajte nas razgovorom masažu or e-mail, i objasniti tvoj problem. Moramo odgovoriti u roku od 1 pun radni dan.
Mogu li dobiti moj novac nazad?
Сигуран.ако желиш да се вратиш предмет за изнад разлог или некэ друге сезон у 14 дана након это е предмет добили смо е понудити пуну надокнаду на джедном си предмете послао натраг на оригинальный пакет.
Kako bi bilo vraćanje naknadu?
Molim vas znam da je kupac će biti odgovoran za vraćanje naknada, hvala ti za ljubazno razumijevanje.
Подробная информация:
Молим вас, оставите нас позитивная обратная связь и 5 звезд у sve detaljno gledanost ako predmet primio u dobrom stanju;
Za Kupce da nije zadovoljan sa svojim u kupovinu Iskustvo, uvek možeš da kontakt prvo da nas prije nego što odeš povratne information;
Hvala za prijevoz, prijatan dan.

c1815 original — купить c1815 original с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для оригинала c1815 года. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший оригинал 1815 года вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили оригинал c1815 на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в оригинале c1815 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести original c1815 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
