Как работает синтезатор частоты AD9850. Каковы его основные характеристики и возможности. Как подключить и настроить AD9850 для генерации сигналов. Какие есть альтернативы AD9850 и в чем их отличия.
Что такое синтезатор частоты AD9850

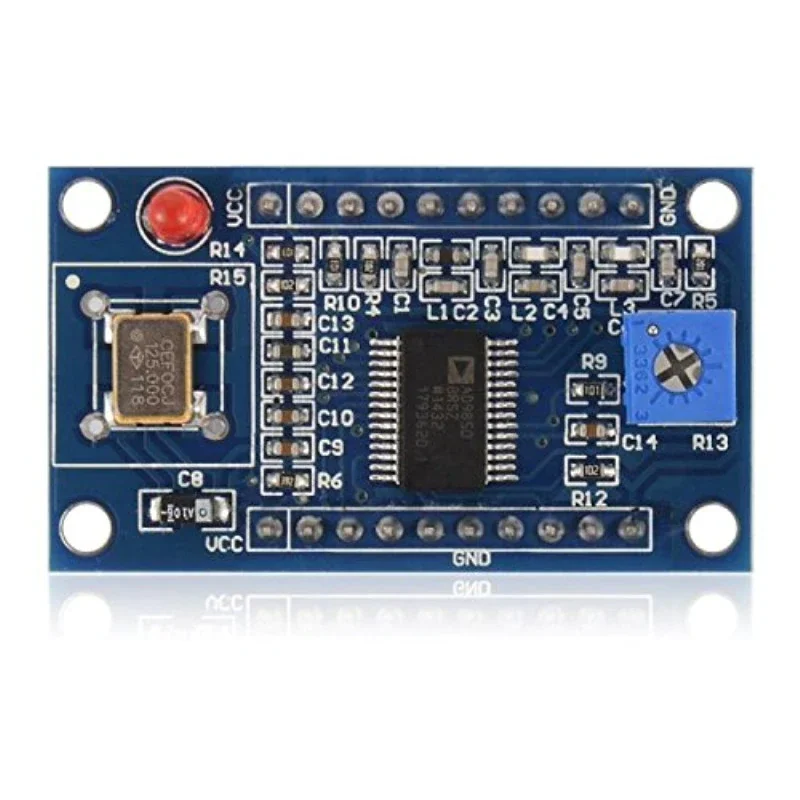

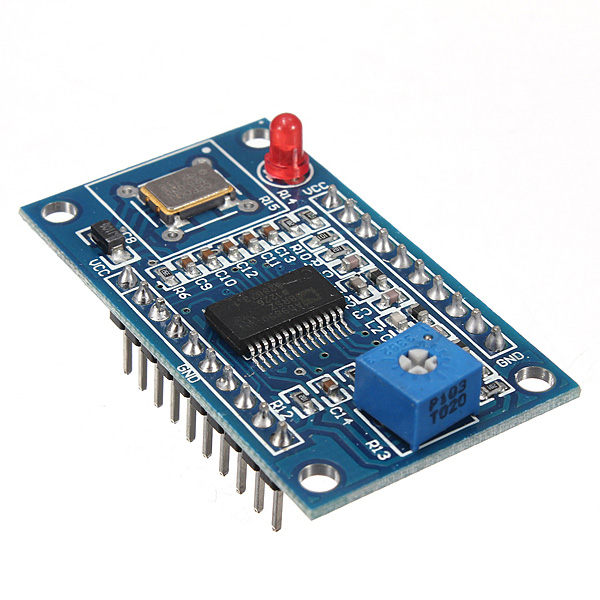

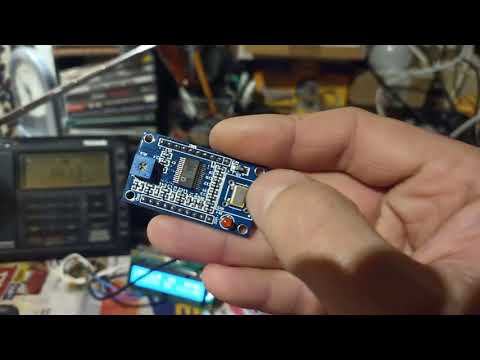

AD9850 — это модуль синтезатора частоты, использующий технологию прямого цифрового синтеза (DDS). Основные особенности AD9850:
- Генерирует аналоговые сигналы с программируемой частотой
- Компактный размер и доступная цена
- Управляется цифровым способом через микроконтроллер
- Позволяет генерировать синусоидальные и прямоугольные сигналы
- Используется для проектов с генерацией слабых сигналов
AD9850 представляет собой удобное решение для создания генераторов сигналов с управлением от микроконтроллера. Его основное преимущество — возможность программно задавать частоту выходного сигнала с высокой точностью.
Принцип работы синтезатора AD9850
AD9850 использует метод прямого цифрового синтеза для генерации сигналов. Основные этапы работы:
- В цифровом аккумуляторе фазы формируется цифровой код, соответствующий мгновенному значению фазы выходного сигнала
- Код фазы преобразуется в соответствующее значение амплитуды с помощью таблицы синуса
- Цифро-аналоговый преобразователь формирует аналоговый сигнал на выходе
- Компаратор позволяет получить прямоугольный сигнал
Частота выходного сигнала определяется значением, записываемым в регистр частоты. Это обеспечивает возможность программного управления частотой с высокой точностью.
Основные характеристики AD9850
Ключевые параметры синтезатора AD9850:
- Напряжение питания: 3.3-5 В
- Потребляемый ток: около 30 мА
- Рабочий диапазон температур: -40…+85°C
- Частота тактового генератора: 125 МГц
- Диапазон выходных частот: 0-40 МГц
- Разрешение по частоте: 0.0291 Гц
- Выходной ток ЦАП: 5 мА
AD9850 обладает хорошим соотношением характеристик, цены и простоты применения для создания программно-управляемых генераторов в диапазоне до 40 МГц.

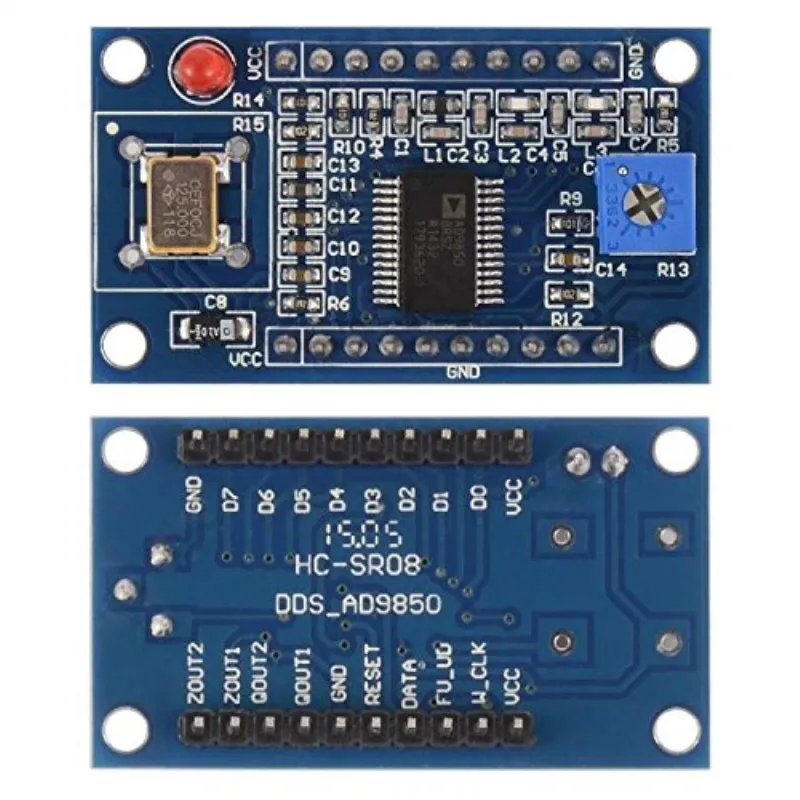

Описание выводов AD9850
Основные выводы микросхемы AD9850 и их назначение:
- W_CLK — тактовый сигнал для загрузки данных
- FQ_UD — сигнал обновления частоты
- DATA — вход последовательных данных
- RESET — сброс устройства
- IOUT, IOUTB — дифференциальные токовые выходы ЦАП
- COMP_OUT — выход компаратора (прямоугольный сигнал)
- AVDD, DVDD — аналоговое и цифровое питание
- AGND, DGND — аналоговая и цифровая земля
Для работы с AD9850 достаточно подключить питание, тактовый генератор и цифровые линии управления от микроконтроллера.
Подключение AD9850 к микроконтроллеру

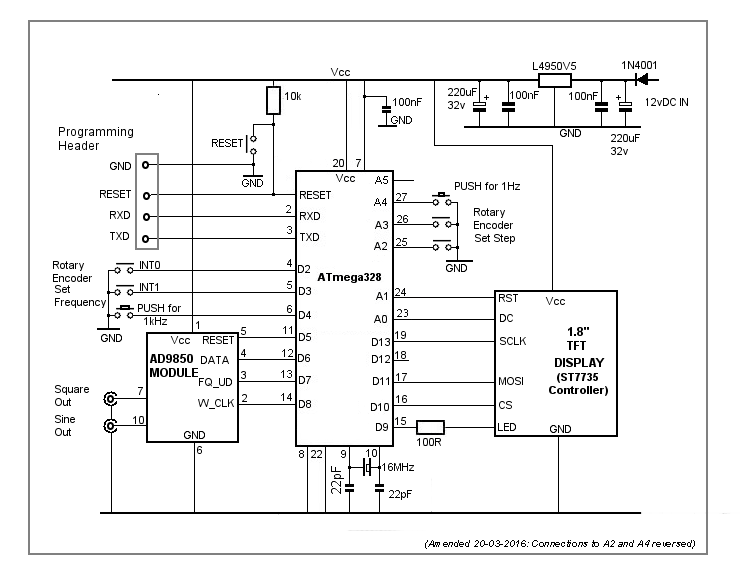

Типовая схема подключения AD9850 к микроконтроллеру Arduino:
- VCC AD9850 — 5V Arduino
- GND AD9850 — GND Arduino
- W_CLK AD9850 — D13 Arduino
- FQ_UD AD9850 — D8 Arduino
- DATA AD9850 — D10 Arduino
- RESET AD9850 — D9 Arduino
Такое подключение позволяет управлять AD9850 с помощью библиотеки AD9850_SPI для Arduino. Выходной сигнал снимается с выводов IOUT/IOUTB или COMP_OUT.
Программирование AD9850 на Arduino
Базовый пример кода для управления AD9850 с Arduino:
#include
const int W_CLK_PIN = 13;
const int FQ_UD_PIN = 8;
const int DATA_PIN = 10;
const int RESET_PIN = 9;
AD9850 DDS(W_CLK_PIN, FQ_UD_PIN, DATA_PIN, RESET_PIN);
void setup() {
DDS.begin();
DDS.setFrequency(10000000); // Установка частоты 10 МГц
}
void loop() {
// Основной цикл программы
}
Библиотека AD9850_SPI предоставляет удобные функции для установки частоты, фазы и других параметров синтезатора.
Применение AD9850 в радиолюбительских проектах
Основные области применения AD9850 радиолюбителями:
- Программно-управляемые генераторы сигналов
- VFO для трансиверов
- Гетеродины для приемников
- Генераторы для измерительного оборудования
- Системы радиочастотной идентификации
- Модуляторы и демодуляторы
AD9850 позволяет создавать компактные устройства с цифровым управлением частотой, что удобно для различных радиолюбительских конструкций.
Сравнение AD9850 с альтернативными решениями
Основные альтернативы AD9850 и их отличия:
AD9851
- Более высокая тактовая частота (180 МГц)
- Выходной диапазон до 70 МГц
- Более высокая цена
AD9833
- Меньшее энергопотребление
- Встроенный генератор треугольных сигналов
- Более узкий выходной диапазон (до 12.5 МГц)
Si5351
- Более широкий диапазон частот (до 200 МГц)
- Несколько независимых выходов
- Отсутствие ЦАП для синусоидального сигнала
AD9850 занимает промежуточное положение, обеспечивая хороший баланс характеристик и стоимости для многих применений.
Особенности применения AD9850 в реальных проектах
При использовании AD9850 следует учитывать следующие моменты:
- Необходимость фильтрации выходного сигнала для подавления побочных гармоник
- Желательность экранирования для уменьшения паразитного излучения
- Важность качественного источника опорной частоты для стабильности генерации
- Возможность температурного дрейфа параметров
- Ограниченный выходной уровень сигнала (около 1 В размах)
Правильный учет этих факторов позволяет раскрыть потенциал AD9850 в реальных конструкциях.
Программные библиотеки для работы с AD9850
Основные библиотеки для управления AD9850 с различных платформ:
- AD9850_SPI — популярная библиотека для Arduino
- AD9850 — библиотека для микроконтроллеров STM32
- PyAD9850 — модуль для работы с AD9850 на Python
- AD9850.NET — библиотека для платформы .NET
Использование готовых библиотек значительно упрощает разработку устройств на базе AD9850.
Примеры проектов с использованием AD9850
Некоторые интересные проекты радиолюбителей на основе AD9850:
- Цифровой VFO для КВ трансивера
- Генератор сигналов с ЖК-дисплеем и энкодером
- Измеритель частотных характеристик
- Программно-определяемый радиоприемник
- Генератор сигналов с компьютерным управлением
Эти примеры демонстрируют широкие возможности применения AD9850 в радиолюбительской практике.
Особенности работы AD9850 на высоких частотах
При работе AD9850 на частотах выше 20-30 МГц следует учитывать:
- Увеличение уровня побочных гармоник в выходном сигнале
- Снижение выходного уровня полезного сигнала
- Возрастание чувствительности к качеству монтажа и разводки платы
- Необходимость более качественной фильтрации выходного сигнала
- Желательность использования дифференциального выхода
Правильный учет этих факторов позволяет эффективно применять AD9850 во всем заявленном диапазоне частот до 40 МГц.
Методы улучшения характеристик генератора на AD9850
Основные способы повышения качества сигнала с AD9850:
- Использование прецизионного источника опорной частоты (термокомпенсированный или термостатированный генератор)
- Применение LC-фильтра на выходе для подавления гармоник
- Экранирование генератора для уменьшения наводок
- Использование отдельного стабилизированного источника питания
- Оптимизация топологии печатной платы для минимизации паразитных связей
Эти меры позволяют значительно улучшить спектральную чистоту и стабильность выходного сигнала.
Заключение
Синтезатор частоты AD9850 представляет собой удобное и доступное решение для создания генераторов сигналов с цифровым управлением. Основные преимущества AD9850:
- Широкий диапазон выходных частот (до 40 МГц)
- Высокое разрешение по частоте (0.0291 Гц)
- Простота цифрового управления от микроконтроллера
- Наличие готовых программных библиотек
- Доступная цена
Эти качества делают AD9850 популярным выбором для радиолюбительских проектов, требующих генерации сигналов с программным управлением частотой. При правильном применении AD9850 позволяет создавать компактные и функциональные устройства для различных задач в области радиотехники и электроники.

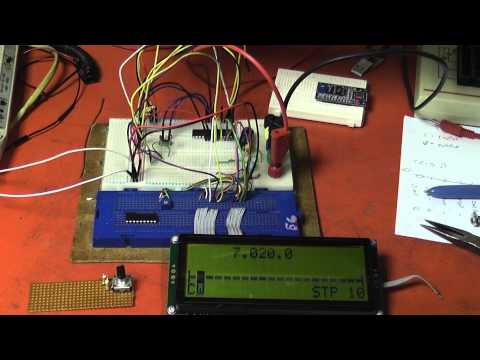

Синтезатор частоты на AD9850
Синтезатор частоты на AD9850
Николай Большаков, RA3TOX
Arduino — удобная платформа быстрой разработки электронных устройств для новичков и профессионалов. Её применение дает широкие возможности радиолюбителям для реализации своих задумок. Несколько лет назад, создав несколько конструкций, я фактически «заболел» этим девайсом и воплотил несколько своих давних задумок в жизнь. Огромное количество разнообразных модулей и готовых программных библиотек открывает огромные перспективы именно для радиолюбителей. В Интернете много рассуждений о том, как применить Arduino. У многих хватает фантазии только на то, чтобы поморгать светодиодами и, в лучшем случае, собрать термометр или часы. Я тоже прошел через это и со временем поделюсь своими разработками.
Но сечас речь пойдет о синтезаторе частоты. Уверен, что вопрос о его применении перед радиолюбителем не стоит. Много лет назад я затратил огромное количество дискретных элементом и ещё больше нервов, чтобы создать «монстра», работающего в небольшом диапазоне частот.
Сейчас для этого понадобилось всего несколько модулей, небольшие познания в программировании и пару часов работы.
За основу был взят DDS модуль компании Analog Devices — AD9850. За 10 долларов его без проблем можно приобрести на Aliexpress. Это самый дорогой компонент в конструкции. Кроме этого нам необходим сам Arduino, буквенно-цифровой индикатор и валкодер.
Я не стал изобретать велосипед и, поискав в Интернете, взял за основу отлаженную схему от AD7C (Rich Visokey). Оригинал его статьи можно посмотреть здесь: www.ad7c.com.

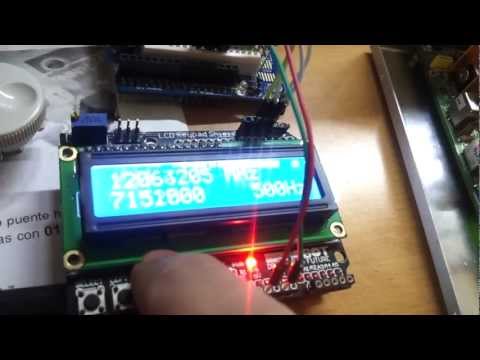

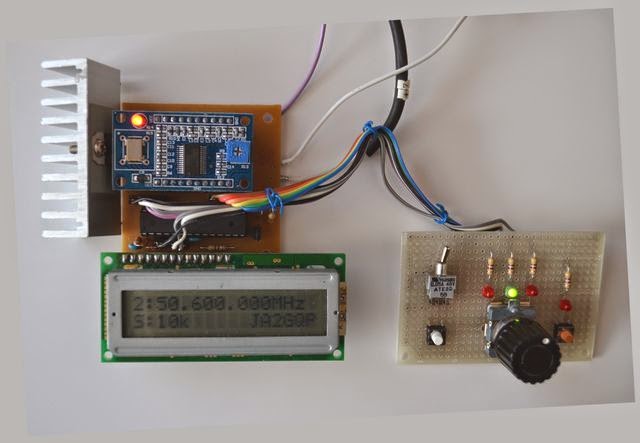

После пары часов работ с паяльником получилось вот такое компактное устройство.
Устройство собрано в виде «сэндвича». Конструкция получается компактная и технологичная. На макетной плате размером 50х70 мм распаяны разъемы для установки модулей. На этой кросс-плате устанавливаются LCD-дисплей, модуль Arduino Pro Mini и модуль синтезатора.
Программа для Ардуино, схемы и библиотеки доступны для скачивания здесь: here.
В архиве имеются две версия программы.
AD9850_LCD_ROTARY_WMENUS.ino — это основной вариант. Он используется для генрации выходного сигнала от 1 МГц до 30 МГц.
Вы можете установить начальную частоту при включении прибора, изменяя эту строку: int_fast32_t гх = 7150000.
На экране отбражается выходная частота.
Если у вас есть эталонный частотомер можно подкорретировать точно значение задающего генератора в строке «int32_t freq = frequency * 4294967295/125000000;«.
Версия программы — AD9850_LCD_ROTARY_WMENUS_IF.ino — это вариант с вычетом промежуточной частотой. Он может быть использован для создания выходного сигнала от 1 МГц до 30 МГц, а также вычитает промежуточную частоту (ПЧ) из сигнала. Вы выставляете начальную частоту так же, как описано выше. При использовании этого варианта вам необходим переключатель и резистор на землю от PIN-A5 на Arduino. Промежуточная частота задается этой строкой программы: int_fast32_t iffreq = 4192000;.
Скетчи содержат подробные комментарии, поэтому в программу можно вносить необходимые Вам корректировки.
Версия программы Rev 2.0 (от 6 ноября 2013г.) умеет храненить в памяти (EEPROM) последнюю заданную частоту. Частота должна быть зафиксирована в течении 3-х секунд (настраивается в коде), прежде чем она запишется в память, чтобы не перегрузить EEPROM.
Послесловие.
В дальнейшем я расскажу об использовании более дешевой микросхемы DDS — Si5351. Кроме этого планирую поделиться опытом применения другого синтезатора компании Analog Devices — AD9851. В свое время, мне совершенно бесплатно прислали две микросхемы (AD9850 и AD9851) из компании Analog Devices.
Есть у них такой приятный сервис для предоставления «пробничков», что собственно и сработало. Такое практикуют некоторые компании, просто надо поискать эту услугу на их сайтах. Ключево слово здесь — sample. Не буду томить — смотрите ссылочку.
Удачи и творческих успехов.
73!
Публикация в других источниках разрешена со ссылкой на автора и сайт «Радиофанат» — http://rfanat.ru

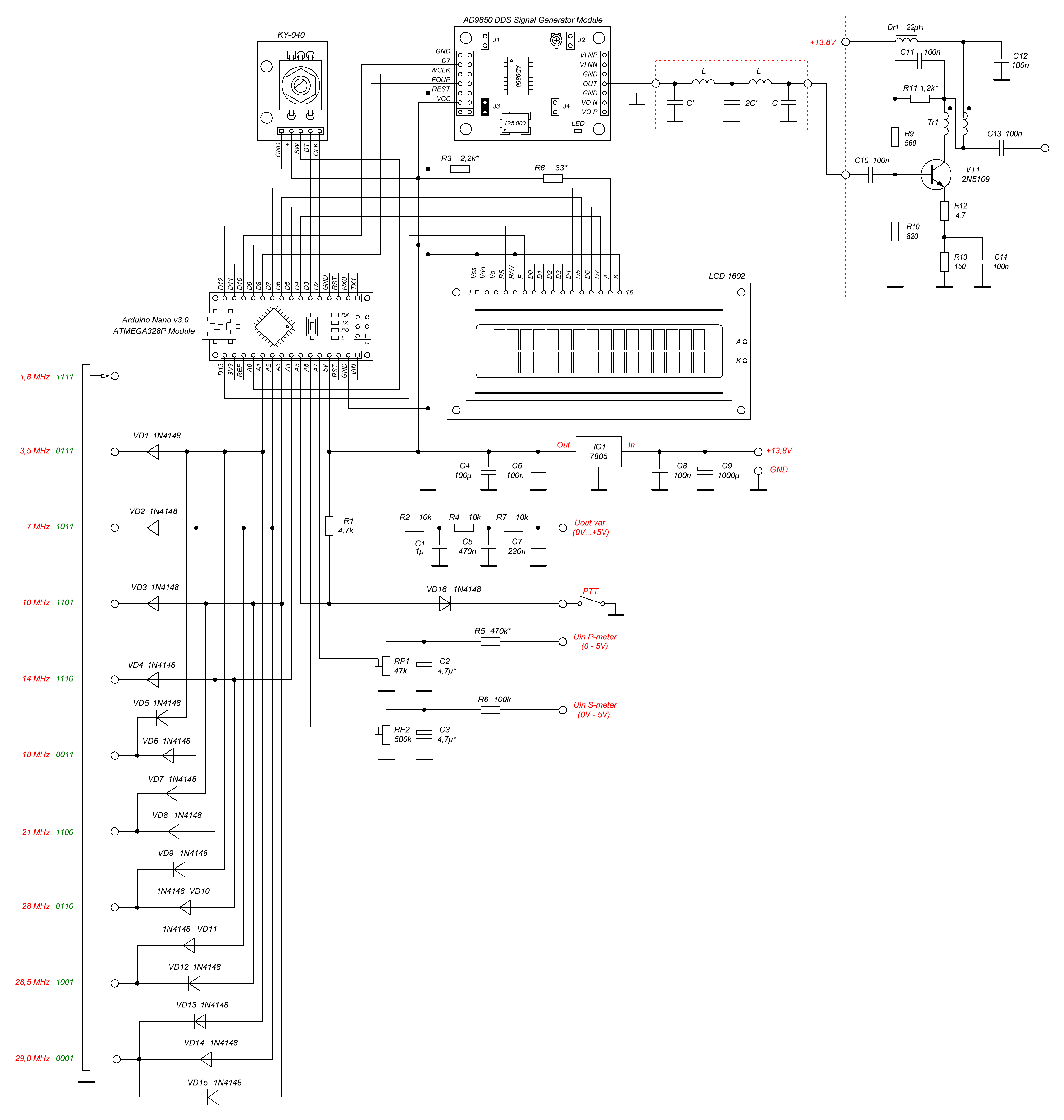

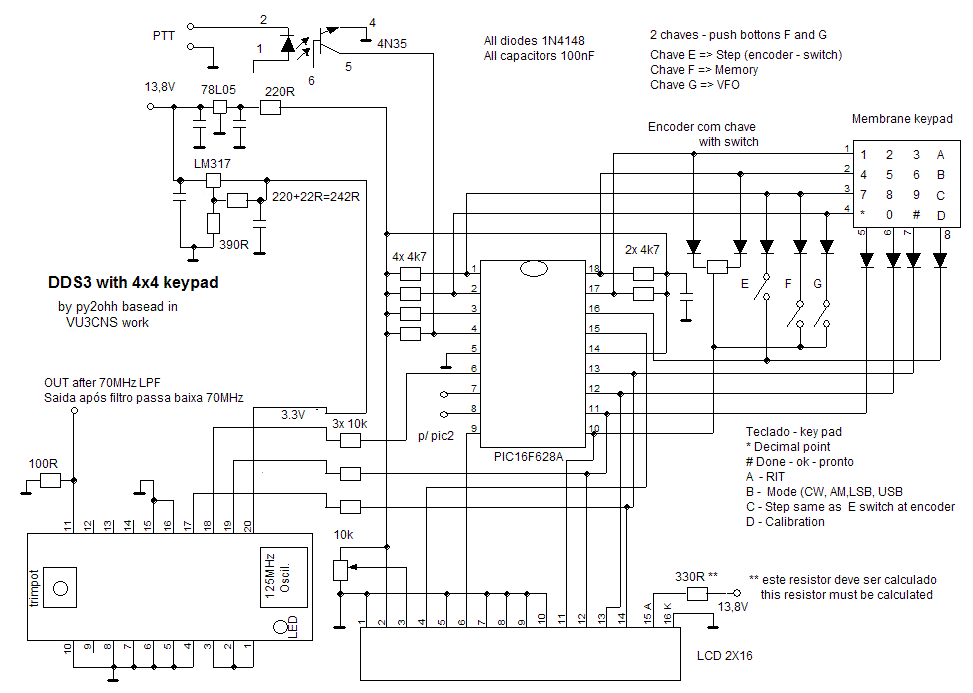

6-ти диапазонный AD9850 DDS.
Прошли те времена, когда создание синтезатора частоты любительского
трансивера было под силу самым квалифицированным радиолюбителям.
С появлением микросхемы AD9850 задача упростилась.
За несколько долларов DDS модуль на её основе без проблем можно
приобрести на eBay. Кроме этого нам необходим контроллер, для
управления DDS, буквенно-цифровой индикатор и валкодер.
Я не стал изобретать велосипед и приобрёл готовый, разработанный
индийским радиолюбителем C.
V. Niras / VU3CNS
6-ти
диапазонный DDS, который производится фирмой Indo-ware
Electronics и
используется в SSB
6.1 трансивере.
Этот синтезатор предназначен для работы в составе простых КВ
приёмников
и трансиверов, или же просто как генератор частоты.
Микросхема AD9850 фирмы Analog
Devices, применённая в данном синтезаторе, представляет собой полный
DDS (Direct Digital Synthesis) с встроенным компаратором.
Такие синтезаторы уникальны своей точностью, практически не подвержены
температурному дрейфу и старению.
Благодаря высоким техническим характеристикам DDS синтезаторы в
последнее время вытесняют обычные аналоговые синтезаторы частоты.
Их основное преимущество — очень высокое разрешение по
частоте и фазе,
управление которыми осуществляется в цифровом виде.
Цифровой интерфейс позволяет легко реализовать микроконтроллерное
управление.
В настоящее время поддержка проекта, скорее всего, прекращена,
информацию по DDS VFO необходимо искать по форумах на радиолюбительских
сайтах.
В конце статьи, в разделе «Литература» можно найти
ссылки на найденную
мной информацию по этому синтезатору.
Внешний вид синтезатора.
Передняя панель.
Назначение кнопок синтезатора.
- CAL: калибровка.
- STEP: шаг перестройки частоты.
- SSB: режим модуляции: USB, LSB, AM, CW.
- RIT: сдвиг частоты при работе CW.
- VFO: выбор между VFO A и VFO B.
- MEM: запись в память/ извлечение из памяти.
Обратная сторона и подключение синтезатора.
Настройка синтезатора.
Подключите DDS.
Установите промежуточную частоту, например, 8.000000 MHz. Делается это
так:
-
Выключите питание. Нажмите на кнопку CAL и держите её. Включите
питание удерживая эту кнопку нажатой. Далее вы увидите следующее:
DDS REF MULT CLK
X1 REFCLK - Отпустите кнопку.
На экране вы видите значение множителя
частоты.
Если у вас синтезатор на AD9850, то должно быть X1.
Если на AD9851, то должно быть X6 (покрутите ручку энкодера, чтобы сменить коэффициент умножения частоты) - Нажмите ещё раз коротко на кнопку CAL и вы увидите опорную
частоту тактового генератора для AD9850 (180 MHz для AD9851). Если у
вас есть возможность точно измерить частоту, вы можете ввести ее сюда:
SYSTEM CLK
125.000000 MHz - Ещё раз коротко нажмите на кнопку CAL и вы увидите:
OFFSET FREQ 0.000000 MHz.
Это частота смещения генератора относительно промежуточной частоты. В нашем случае наша частота ПЧ 8 MHz, значит нужно будет установить ее отрицательное зачение: -8.000000 MHz. Используйте кнопку STEP, чтобы сменить шаг энкодера: зажмите ее и крутите ручку энкодера шаг будет мигать словно подчеркивание. - Ещё раз коротко нажмите кнопку CAL
MAX DDS FREQ.
Это максимальная частота генератора. Она должна быть где-то 38 MHz. - Ещё раз коротко нажмите кнопку CAL и увидите минимальную
частоту
приёма
MIN RX DDS FREQ 9.000000 MHz.
Из этой частоты вычитается промежуточная частота. Рекомендуется устанавливать здесь частоту в 9.5 MHz, чтобы не залазить на радиовещательный диапазон. Если очень хочется послушать АМ, то можно поставить что-нибудь вроде 8.5 MHz. - Ещё раз коротко нажмите CAL кнопку и увидите частоту
смещения для
SSB:
SSB OFFSET 0.000000 MHz.
Это смещение боковой полосы, обычно равное половине полосы пропускания SSB кварцевого фильтра. Отрицательные значения также действительны, отрицательное смещение просто меняет значения LSB и USB.
Установите сдвиг частоты по скату фильтра, обычно требуется 0. 001400 MHz. - Ещё одно короткое нажатие и вы попадете в частоту настройки
смещения
для телеграфа
CW OFFSET 0.000800 MHz.
Это частота тона для CW. Смещение CW не будет учитываться при передаче, а при приёме частота VFO будет сдвинута на это значение.
Если у вас там ноль, то поставьте свои значения. В нашем случае это 800 Герц, потому что большинство людей предпочитают эту частоту. - Ещё одно коротко нажатие и дисплей покажет SAVING.
Это значит, что ваши настройки будут сохранены.
На экране вы видите значение множителя
частоты.
Если у вас синтезатор на AD9850, то должно быть X1.
001400 MHz.Если вы запутались, вы всегда можете начать заново, просто подождите немного, DDS сам выйдет из режима настройки. Затем выключите питание и включите снова с зажатой кнопкой CAL.
На этом настройка генератора завершена и уже можете перестраиваться по диапазону.
Работа с памятью синтезатора.
Синтезатор имеет 20 ячеек памяти, в которые, по своему желанию вы
можете сохранить любые частоты на любых диапазонах.
Помимо частоты, в
ячейку сохраняется так же и выбранный режим работы.
Сохранение текущей частоты VFO:
Нажмите и удерживайте кнопку «MEM» в течение 1
секунды, затем вращая ручку настройки выберите ячейку, в которую
желаете сохранить данную частоту. При этом, на дисплее будет
отображаться частота, ранее записанная в эту ячейку. Нажмите и
удерживайте кнопку «MEM» в течение 1 секунды для
сохранения новой частоты в выбранную ячейку, при успешной записи на
дисплее высветится сообщение «SAVING».
Если вы передумали сохранять текущую частоту, сделайте короткое нажатие
на кнопку «MEM» или подождите 10 секунд и
синтезатор сам вернётся в обычный режим работы, без сохранения новой
частоты.
Вызов ячеек памяти.
Коротко кнопку «MEM», вверху на ЖК-дисплее
отобразится «MEM 1», вращая ручку настройки, можно
выбрать ранее сохранённую частоту в ячейках памяти. В этом режиме
трансивер будет нормально работать как на приём, так и на передачу.
Так
же в этом режиме будет работать функция отстройки
«RIT». Для отстройки нажмите кнопку
«RIT» используйте ручку настройки.
Есть два способа перейти из режима памяти, в режим VFO:
1) Короткое нажатие кнопки «MEM», переведет
синтезатор в режим VFO, при этом синтезатор
«вспомнит» на какой частоте он был в последний раз
в этом режиме.
2) Нажмите и удерживайте кнопку «MEM» в течение 1
секунды, синтезатор перейдет в режим VFO при этом будет скопирована
частота из последней вызванной ячейки памяти.
Использование функции расстройки (RIT).
Короткое нажатие на кнопку «RIT» активирует функцию
расстройки. Теперь можно вращая энкодер отстраиваться от текущей
частоты как в большую сторону, так и в меньшую. В верхней строке ЖК
дисплея отображается величина расстройки в герцах.
Повтороное короткое нажатие на кнопку «RIT»
отключит функцию расстройки.
Синтезатор имеет два частотных режима: VFO-A и VFO-B.
Переключение
между этими режимами производится коротким нажатием кнопки
«VFO»
Переключение шага настройки.
Зажмите и удерживайте кнопку «STEP» и на дисплее
подчеркнется разряд, который можно изменить вращением энкодера. Таким
образом можно изменять шаг перестройки от одного герца до одного
мегагерца.
После того как шаг выбран, отпустите кнопку «STEP» .
Выбор рабочей модуляции.
Короткое нажатие на кнопку «SSB» циклично по кругу
бкдет переключать типы модуляции:
CW — LSB — USB – AM.
Блокировка органов управления.
Для блокировки ручки настройки и кнопок управления, нажмите и
удерживайте кнопку «SSB» пока на дисплее
высветиться «LOCKED». Для разблокировки,
повторно
нажмите и удерживайте кнопку «SSB» пока на дисплее
высветиться «UNLOCKED»
Блокировка не распространяется на регуляторы и кнопку PTT.
Выход на передачу.
В синтезаторе есть встроенная кнопка PTT.
Нажмите кнопку PTT и она
останется в нажатом положении, синтезатор перейдет в режим передачи.
Повторное нажатие, вернет кнопку в исходное положение и устройство
вновь перейдет в режим приема. Это очень удобно при налаживании
трансивера или использовании компьютерной гарнитуры.
P.S. Для более чёткого срабатывания переключения режимов приём-передача, номинал резистора на 1 вывод оптрона PC817 нужно уменьшить до 820 Ом. (На схеме обозначен звёздочкой.)
Назначение выводов 14-контактного разъёма:
| 1, 2 | + 8 V |
| 3, 4 | GND |
| 5 | PTT |
| 6 | CW |
| 7 | LSB |
| 8 | USB |
| 9 | 20 m |
| 10 | 80 m |
| 11 | 15 m |
| 12 | 40 m |
| 13 | 10 m |
| 14 | 30 m |
Выводы с 6 по 8 используются для переключения вида модуляции,
с 9 по 14 — для коммутации диапазонных полосовых фильтров.
Литература.
DDS VFO by C.V. Niras / VU3CNS.
DDS VFO AD9850 source code.
Схема модуля синтезатора на AD9850 для трансивера.
SSB6.1 HF Transceiver.
Владимир, EW7AS
Синтезаторы и источники частот
Синтезаторы и источники частотСинтезаторы частот и источники
PDF для домашних конструкторов.
позволяет осуществлять сверхтонкую настройку и обеспечивает выходной диапазон от 54 МГц до 13,6 ГГц
Используйте этот соединительный провод для подключения к программатору PicKit2 и PicKit3.Модуль AD9850: Подробное руководство
Генератор сигналов представляет собой электронное устройство, генерирующее сигналы с различными характеристиками, поэтому является очень удобным электротехническим оборудованием.
Одним из таких генераторов является модуль AD9850, обладающий хорошими характеристиками и простой в использовании.
Мы обсудим модуль генератора сигналов DDS AD9850, его особенности, описание распиновки и пошаговый процесс его подключения.
Что такое модуль AD9850?AD9850 представляет собой модуль генератора сигналов прямого цифрового синтезатора. Это одна из немногих миниатюрных и доступных по цене плат, которые производят аналоговые сигналы, необходимые для проектов генерации слабого сигнала. Примечательно, что цифровое программирование модуля с использованием технологии прямого цифрового синтеза или микроконтроллера поможет управлять движениями.
Синтезатор частот DDS помогает генерировать волны или сигналы. Генерируемые волны могут быть синусоидальной или квадратной формы, если смотреть с помощью осциллографа.
(устройство генератора частотных сигналов.)
Схема выводов AD9850 Описание Вывод W_CLK в последовательном режиме синхронизирует слова и загружает их в Arduino через режим параллельной загрузки.
Вывод обновления частоты обновляет частоту, найденную в регистре входных данных. Обновление может произойти только тогда, когда часы испытывают нарастающий фронт. Немедленно процесс обновления завершается, и вывод сброса сбрасывает указатель на 0.
С другой стороны, функция вывода данных заключается в загрузке последовательных данных. В то время как сброс устройства очищает все регистры, кроме входного регистра микросхемы. Примечательно, что эта функция достигается за счет перевода записи микросхемы в высокое состояние.
(генератор сигнала крупного плана дисплея осциллографа).
Особенности и технические характеристики AD9850- Во-первых, модуль использует ток ЦАП 0,03 А и имеет рабочее напряжение от 3,3 до 6 В.
- Во-вторых, работает при температуре от -40 до 850⁰C.
- В-третьих, частота генератора составляет 125 мГц.
- Кроме того, рассеиваемая мощность полностью зависит от мощности блока питания.
- Кроме того, модуль имеет выходную частоту от 0 до 40 мГц.
- Кроме того, у него есть компаратор, который генерирует минимальные флуктуации прямоугольного сигнала на выходе.
- Наконец, он имеет источник или приемник постоянного тока 0,005 А.
(осциллограф, показывающий волновую картину.)
Альтернативные продуктыДва основных альтернативных модуля генератора AD9850 включают генератор сигналов AD9833 и генератор сигналов ICL8038.
Как подключить и использовать модуль AD9850?(Схема AD9850)
Для подключения модуля AD9850 к внешним компонентам вам потребуется любой микроконтроллер. Кроме того, убедитесь, что у вас есть макетная плата, перемычки, плата Arduino Uno и, самое главное, синтезатор AD9850 DDS.
Подключение Первым шагом является подключение Arduino и SGM AD9850. Поэтому подключите контакт 5V Arduino к контакту источника питания микросхемы AD9850. Затем ваш контакт D13 подключается к часам загрузки слов.
И контакт D8 на Arduino к FQ-UD. После соответственно подключите D10 и D9контакты Arduino к данным и контакты сброса на модуле. Наконец, контакты заземления на обоих устройствах соединяются, обеспечивая надежное заземление системы.
После процесса подключения установите библиотеку модуля генератора сигналов DDS AD9850 в Arduino IDE. Процесс, связанный с успешной установкой библиотеки, заключается в открытии Arduino IDE. Затем нажмите «Инструменты» и выберите параметр «Управление библиотеками».
После этого в строке поиска введите AD9850. Вы получите несколько раскрывающихся вариантов, но вы должны выбрать AD9850_SPI. Как только это произойдет, вы увидите вариант установки, нажмите на него, и модуль должен начать загружаться.
КодВажно добавить следующий код Arduino после завершения загрузки программного обеспечения.
(Изображение кода модуля AD7850.)
Вы должны ожидать, что код запустится, следовательно, питание Arduino.
