Монтаж провода СИП 0,4 кВ

Применение в проекте электроснабжения СИП для наружного освещения и линий электропередач 0.4, 10, 20 кВ

Применение самонесущих изолированных СИП или их аналога SAX и защищенных (ПЗВ) проводов при сооружении воздушных линий электропередачи решает многие проблемы, которые возникают при проектировании воздушных линий на голых проводах марки АС – проектирование электроснабжения с использованием провода СИП значительно повышает надежность системы электроснабжения.

Применение провода СИП довольно дорогое решение, но зато самое надежное, прогрессивное и надежное в проекте электроснабжения. В основном СИП применяют в проектах электроснабжения магистральных линий, отводов, для подключения домов и хозяйственных построек. Так же провод СИП часто применяют в проектах электроснабжения промышленных объектов на стороне СН (16-10 кВ).

СИП бывает разных модификаций для разных целей. Провода СИП-1, СИП-2, СИП-1A, СИП-2A, СИП-4, а в сетях до 20 кВ – провода СИП-3.



СИП-1, СИП-2 — cамонесущие изолированные проводаСИП-3 — cамонесущие изолированные проводаСИП-4 — cамонесущие изолированные провода

СИП для сетей 0.4 кВ (провода СИП-1, СИП-2, СИП-1A, СИП-2A)

Конструкция провода СИП – это три фазных изолированных провода, скрученных вокруг нулевого несущего троса (жилы) из специального алюминиевого сплава. К жгуту проводов могут добавляться изолированные провода для использования в проекте электроснабжения и уличного освещения. Внешняя изоляция СИП выполняется из сшитого полиэтилена устойчивого к солнечному воздействию. В проводах в СИП-1А, СИП-2А применяется изолированная несущая нулевая жила.

СИП для распределительных сетей состоят из скрученных изолированных алюминиевых проводов сечением 16 или 25 мм 2 . Они не содержат несущего провода и применяются на коротких участках и в сетях освещения.

Провода с защитной изоляцией для применения при проектировании электроснабжения на стороне 10 кВ

Провод СИП-3 – одножильный провод для подвеса на воздушную линию 6-10 кВ. Его внешняя изоляция выполнена из сшитого полиэтилена. Она устойчива к воздействию солнца и обладает повышенной по сравнению с голым проводом надежностью к коротким замыканиям. Даже падение дерева на воздушную линию не вызывает отключения, если провод окончательно не оборван, электроснабжение объекта не прервется и замыкания на землю не будет.

Провода самонесущие без несущей нулевой жилы

СИП-4 — это пучок проводов, скрученных в общий жгут. При этом все токопроводящие жилы выполнены из алюминия и имеют равное сечение, изоляция выполнена из полиэтилена.
СИПс-4 — с изоляцией из сшитого полиэтилена устойчивого к солнечной радиации.
СИПн-4 — с изоляцией из полимерной композиции, не распространяющей горение.

Наибольшее распространение получили провода СИП-2 и СИП-2А
Несмотря на большую дороговизну провода СИП-2А, чем СИП-2 применяют его чаще. Это связано с тем, что он обеспечивает большую безопасность и допускает подключение потребителей к линии без отключения питания.

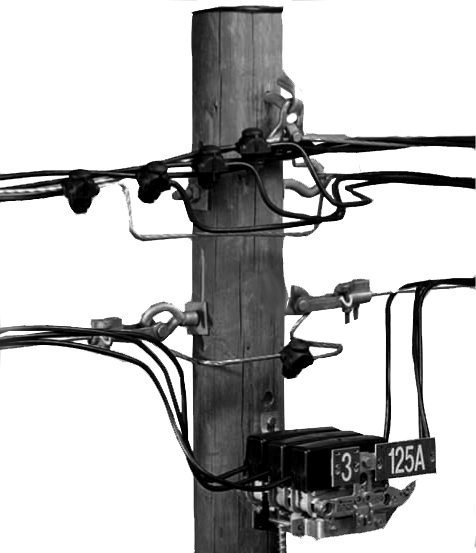

Монтаж самонесущих изолированных проводов

Монтаж провода СИП на линию необходимо вести при температуре выше -20 градусов. Для монтажа линейной арматуры и различных зажимов, спиральных пружин, колпачков, изоляторов требуется специальный инструмент и четкое соблюдение технологии ведения монтажных работ. Только так можно обеспечить надежность.

Преимущества СИП

Устойчивость к погодным воздействиям.
Снижение эксплуатационных затрат за счет резкого повышения надежности, относительно воздушной линии с неизолированными проводами.
Требуется более узкая просека в лесах и возможен монтаж провода на фасады.
Возможность установки цепей.
Возможность совместного монтажа СИП 10 кВ и СИП 0.4 кВ.

К недостаткам провода СИП можно отнести большую стоимость строительства, которая окупается в процессе эксплуатации.

Разное

Что такое провод СИП 0,4 кВ. Какие существуют виды и модификации СИП. Чем отличаются СИП-1, СИП-2, СИП-3 и СИП-4. Как правильно монтировать СИП 0,4 кВ. Какие преимущества у СИП перед обычными проводами.

Содержание

Что такое самонесущий изолированный провод (СИП) 0,4 кВ

СИП 0,4 кВ — это современный тип провода для воздушных линий электропередачи напряжением до 1000 В. Основные особенности СИП:

  • Состоит из изолированных алюминиевых жил, скрученных в жгут
  • Имеет несущую жилу из алюминиевого сплава
  • Изоляция выполнена из светостабилизированного полиэтилена
  • Предназначен для передачи и распределения электроэнергии в воздушных электрических сетях

СИП 0,4 кВ пришел на смену неизолированным алюминиевым проводам типа А и АС. Благодаря изоляции и прочной конструкции, СИП имеет ряд важных преимуществ.

Основные виды и модификации СИП 0,4 кВ

Существует несколько основных типов СИП для сетей 0,4 кВ:

СИП-1

Конструкция:

  • Изолированные фазные жилы
  • Неизолированная несущая нулевая жила из алюминиевого сплава

СИП-2

Отличия от СИП-1:


  • Несущая нулевая жила имеет изоляцию

СИП-4

Особенности:

  • Все жилы изолированные и имеют одинаковое сечение
  • Отсутствует отдельная несущая жила

Какой тип СИП выбрать для линии 0,4 кВ? СИП-2 считается оптимальным вариантом, так как изолированная несущая жила повышает надежность.

Преимущества СИП 0,4 кВ перед неизолированными проводами

Применение СИП вместо голых проводов дает следующие преимущества:

  • Высокая надежность и бесперебойность электроснабжения
  • Снижение эксплуатационных затрат
  • Отсутствие коротких замыканий при схлестывании проводов
  • Исключение несанкционированных подключений
  • Возможность прокладки СИП по фасадам зданий
  • Уменьшение габаритов линии, возможность совместной подвески

Все это делает СИП оптимальным решением для строительства и реконструкции воздушных линий 0,4 кВ.

Особенности монтажа СИП 0,4 кВ

При монтаже СИП 0,4 кВ необходимо соблюдать следующие правила:

  1. Использовать специальную арматуру для крепления и соединения СИП
  2. Соблюдать допустимые механические нагрузки и стрелы провеса
  3. Применять инструмент для монтажа СИП
  4. Выполнять требования по минимальному радиусу изгиба
  5. Правильно выполнять оконцевание и соединение жил СИП

Монтаж СИП имеет свои особенности, но в целом проще и безопаснее, чем монтаж неизолированных проводов. При соблюдении технологии обеспечивается высокая надежность линии.


Области применения СИП 0,4 кВ

Самонесущие изолированные провода 0,4 кВ применяются в следующих случаях:

  • Строительство новых воздушных линий электропередачи до 1 кВ
  • Реконструкция и модернизация существующих ВЛ 0,4 кВ
  • Выполнение вводов в здания от опор ВЛ
  • Прокладка по стенам зданий и сооружений
  • Организация временного электроснабжения

СИП успешно применяется как в городских условиях, так и в сельской местности. Это универсальное решение для воздушных сетей низкого напряжения.

Сравнение технических характеристик разных марок СИП 0,4 кВ

Рассмотрим основные технические характеристики наиболее распространенных марок СИП для сетей 0,4 кВ:

ПараметрСИП-1СИП-2СИП-4
Сечение жил, мм216-24016-24016-95
Допустимый ток нагрузки, А100-515105-51575-260
Диапазон температур, °C-60…+50-60…+50-60…+50

СИП-2 имеет лучшие характеристики по токовым нагрузкам. СИП-4 уступает по параметрам, но проще в монтаже. Выбор марки зависит от конкретных условий применения.


Правила выбора сечения СИП 0,4 кВ

При выборе сечения жил СИП 0,4 кВ учитываются следующие факторы:

  • Расчетная токовая нагрузка линии
  • Допустимая потеря напряжения
  • Механические нагрузки от ветра и гололеда
  • Экономическая плотность тока

Рекомендации по выбору сечения СИП 0,4 кВ:

  1. Определить расчетный ток нагрузки линии
  2. По таблицам проверить допустимый длительный ток для разных сечений
  3. Выбрать сечение с запасом 15-20% по току
  4. Проверить по допустимой потере напряжения
  5. При необходимости увеличить сечение

Правильный выбор сечения обеспечит надежную и экономичную работу линии СИП 0,4 кВ.

Срок службы и эксплуатация СИП 0,4 кВ

Нормативный срок службы СИП составляет 40 лет. Для обеспечения длительной и надежной эксплуатации необходимо:

  • Выполнять периодические осмотры линии
  • Контролировать состояние креплений и арматуры
  • Своевременно устранять повреждения изоляции
  • Не допускать механических воздействий на провод
  • Соблюдать требования по нагрузкам и режимам работы

При правильной эксплуатации СИП 0,4 кВ обеспечивает высокую надежность электроснабжения на протяжении всего срока службы. Это делает его оптимальным выбором для воздушных линий низкого напряжения.



Монтаж провода СИП 0,4 кВ

Применение в проекте электроснабжения СИП для наружного освещения и линий электропередач 0.4, 10, 20 кВ

Применение самонесущих изолированных СИП или их аналога SAX и защищенных (ПЗВ) проводов при сооружении воздушных линий электропередачи решает многие проблемы, которые возникают при проектировании воздушных линий на голых проводах марки АС – проектирование электроснабжения с использованием провода СИП значительно повышает надежность системы электроснабжения.

Применение провода СИП довольно дорогое решение, но зато самое надежное, прогрессивное и надежное в проекте электроснабжения. В основном СИП применяют в проектах электроснабжения магистральных линий, отводов, для подключения домов и хозяйственных построек. Так же провод СИП часто применяют в проектах электроснабжения промышленных объектов на стороне СН (16-10 кВ).

СИП бывает разных модификаций для разных целей. Провода СИП-1, СИП-2, СИП-1A, СИП-2A, СИП-4, а в сетях до 20 кВ – провода СИП-3.



СИП-1, СИП-2 — cамонесущие изолированные проводаСИП-3 — cамонесущие изолированные проводаСИП-4 — cамонесущие изолированные провода

СИП для сетей 0.4 кВ (провода СИП-1, СИП-2, СИП-1A, СИП-2A)

Конструкция провода СИП – это три фазных изолированных провода, скрученных вокруг нулевого несущего троса (жилы) из специального алюминиевого сплава. К жгуту проводов могут добавляться изолированные провода для использования в проекте электроснабжения и уличного освещения. Внешняя изоляция СИП выполняется из сшитого полиэтилена устойчивого к солнечному воздействию. В проводах в СИП-1А, СИП-2А применяется изолированная несущая нулевая жила.

СИП для распределительных сетей состоят из скрученных изолированных алюминиевых проводов сечением 16 или 25 мм 2 . Они не содержат несущего провода и применяются на коротких участках и в сетях освещения.

Провода с защитной изоляцией для применения при проектировании электроснабжения на стороне 10 кВ

Провод СИП-3 – одножильный провод для подвеса на воздушную линию 6-10 кВ. Его внешняя изоляция выполнена из сшитого полиэтилена. Она устойчива к воздействию солнца и обладает повышенной по сравнению с голым проводом надежностью к коротким замыканиям. Даже падение дерева на воздушную линию не вызывает отключения, если провод окончательно не оборван, электроснабжение объекта не прервется и замыкания на землю не будет.

Провода самонесущие без несущей нулевой жилы

СИП-4 — это пучок проводов, скрученных в общий жгут. При этом все токопроводящие жилы выполнены из алюминия и имеют равное сечение, изоляция выполнена из полиэтилена.
СИПс-4 — с изоляцией из сшитого полиэтилена устойчивого к солнечной радиации.
СИПн-4 — с изоляцией из полимерной композиции, не распространяющей горение.

Наибольшее распространение получили провода СИП-2 и СИП-2А
Несмотря на большую дороговизну провода СИП-2А, чем СИП-2 применяют его чаще. Это связано с тем, что он обеспечивает большую безопасность и допускает подключение потребителей к линии без отключения питания.

Монтаж самонесущих изолированных проводов

Монтаж провода СИП на линию необходимо вести при температуре выше -20 градусов. Для монтажа линейной арматуры и различных зажимов, спиральных пружин, колпачков, изоляторов требуется специальный инструмент и четкое соблюдение технологии ведения монтажных работ. Только так можно обеспечить надежность.

Преимущества СИП

Устойчивость к погодным воздействиям.

Снижение эксплуатационных затрат за счет резкого повышения надежности, относительно воздушной линии с неизолированными проводами.
Требуется более узкая просека в лесах и возможен монтаж провода на фасады.
Возможность установки цепей.
Возможность совместного монтажа СИП 10 кВ и СИП 0.4 кВ.

К недостаткам провода СИП можно отнести большую стоимость строительства, которая окупается в процессе эксплуатации.

fsk-nsk.ru

Кабель СИП-1, СИП -2,3, 4: технические характеристики провода СИП

СИП (в расшифровке самонесущий изолированный провод) — это многожильный провод для магистральных воздушных линий электропередачи и линейных ответвлений от них.

Обычно включает в себя 4 скрученных при изготовлении провода, где один является несущим, а остальные предназначены для каждой из 3 фаз.

Также несущая жила может отсутствовать вообще, а количество проводящих – варьироваться от 1 до 4. Пороговые значения всех характеристик самонесущих проводов нормируются ГОСТ Р 52373 – 2005, а конкретные величины у разных производителей могут несколько различаться.

Достоинства кабеля

В сравнении с неизолированными проводами СИП имеет целый ряд преимуществ, он устойчив к различным погодным факторам, имеет минимальную вероятность коротких замыканий при соприкосновении проводов друг с другом или другими объектами, безопасен для людей.

В процессе производства провода проходят целый ряд испытаний, имитирующих всевозможные ситуации, которые могут возникнуть в процессе эксплуатации, что обеспечивает их надежную работу на протяжении всего срока службы.

Типоразмеры

Площадь основных жил и допустимые нагрузки по току для них:

  • 16 мм2 — 100 А;
  • 25 мм2 — 130 А;
  • 35 мм2 — 160 А;
  • 50 мм2 — 195 А;
  • 70 мм2 — 240 А;
  • 95 мм2 — 300 А;
  • 120 мм2 — 340 А;
  • 150 мм2 — 380 А;
  • 185 мм2 — 436 А;
  • 240 мм2 — 515 А;

Токовые нагрузки указываются для температуры воздуха в 25 °С, ветра со скоростью 0,6 м/с и ультрафиолетового излучения 1000 Вт/м2, для иных условий применяются поправочные коэффициенты.

Сечение несущей жилы имеет площадь (в мм2):

Таблица 1. Краткая техническая характеристика проводов СИП
Марка проводаСИП-1СИП-2СИП-3СИП-4СИП-5
Количество токопроводящих жил, шт1 ÷ 41 ÷ 412 — 42 — 4
Сечение жил, мм216 ÷ 12016 ÷ 12035 ÷ 24016 ÷ 12016 ÷ 120
Нулевая жила, несущаясплав алюминия (со стальным сердечников) сплав алюминия (со стальным сердечников)отсутствуетотсутствуетотсутствует
Токопроводящая жилаалюминиеваяалюминиеваясплав алюминия (со стальным сердечников)алюминиеваяалюминиевая
Класс напряжения, кВ0.4 ÷ 10.4 ÷ 110 ÷ 350.4 ÷ 10.4 ÷ 1
Тип изоляции жилтермопластичный полиэтиленсветостабилизир. полиэтиленсветостабилизир. полиэтилентермопластичный полиэтиленсветостабилизир. полиэтилен
Температура эксплуатации-60оС ÷ +50оС-60оС ÷ +50оС-60оС ÷ +50оС-60оС ÷ +50оС-60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации +70оС +90оС +70оС +90оС+90оС
min радиус изгиба провода не менее 10 Ø не менее 10 Ø не менее 10 Ø не менее 10 Ø не менее 10 Ø
 Срок службы не менее 40 лет не менее 40 лет не менее 40 лет не менее 40 лет не менее 40 лет
Применение
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.
 —— для монтажа ВЛ напряжением 10-35 кВ
  • — ответвлений от ВЛ;
  • — ввод питания в жилые помещения;
  • — хоз. постройки;
  • — прокладка по стенам зданий и сооружений.

Читайте также: «Применение и монтаж СИП«

Строение провода

Жилы имеют круглую форму, в готовом проводе скручиваются между собой с шагом от 80 до 150 см в зависимости от их сечения. Токопроводящие жилы выполняются как из алюминия, так и из его сплавов (в случае СИП-3), несущие – исключительно из сплавов алюминия. Для сечений до 95 мм2 жила состоит из 7 проволок, для остальных – из 19. Провод с сечением в 95 мм2 может выполняться в обоих вариантах.

Несущая жила имеет прочность в среднем в 2-2,5 раза больше, чем токопроводящая такого же сечения. Для алюминиевой проволоки устанавливается прочность на растяжение не менее 120 Н/мм2, для проволоки из сплавов алюминия этот показатель существенно выше – не менее 295 Н/мм2.

Изоляция проводов позволяет им быть устойчивыми к воздействию ультрафиолета, как весьма низких, так и высоких температур, а также атмосферных осадков, включая защиту от налипания снега и обледенения. Материал изоляции — сшитый светостабилизированный полиэтилен черного цвета.

Читайте также: «Где купить СИП?»

Условия эксплуатации

Изолированный провод может работать при температуре в окружающей среде в диапазоне от — 60 °С до + 50 °С, но монтаж можно производить при морозах только до -20°С. В процессе эксплуатации допускается нагрев жил провода до 70-90°С. Кратковременно температура может подниматься даже до 130°С. В случае короткого замыкания провод нагревается до 250°С.

Изгибать провод при монтаже можно с радиусом не менее 10 диаметров этого провода.

Виды СИП-кабеля

Провода подразделяются на 4 основные типа.

  • СИП-1 и СИП-2 применимы как для магистральных воздушных ЛЭП, так и их ответвлений, рассчитаны на напряжение 0,6-1 кВ. Несущая жила в СИП-1 неизолированная, в отличие от СИП-2.
  • В СИП-3 жилы выполнены из алюминиевого сплава с изоляцией из экструдированных полимеров. Такие провода используются для воздушных линий электропередач, где номинальное напряжение имеет показатели в 10, 20 либо 35 кВ.
  • В СИП-4 несущая жила отсутствует, поэтому такой тип применяется исключительно для линейных ответвлений воздушных магистралей и прокладывается по поверхности стен зданий и сооружений.

Для регионов с повышенной влажностью выпускаются специальные герметизированные провода, имеющие, соответственно, в маркировке букву «г». Для них ГОСТ устанавливает требования по устойчивости к продольному распространению воды. Этот показатель не должен превышать 3 м вдоль провода от места ее проникновения.

Большинство производителей устанавливает на самонесущие провода гарантию в 3-4 года, при этом срок их службы должен быть не менее 40 лет.

1sip-kabel.ru

Отличия провода СИП 5 от СИП 4

Что означает аббревиатура СИП? Это сокращение расшифровывается как – самонесущий изолированный провод. Именно провод, а не кабель как некоторые ошибочно его называют.
Изготавливать его должны по ГОСТ 31946-2012 (скачать).

СИП всегда состоит из алюминиевых жил или из алюминиевого сплава (фазные проводники), либо стального сердечника и алюминиевой оболочки (нулевой несущий проводник). Провода СИП никогда не бывают медными. Минимальное его сечение начинается от 16мм2.

Это абсолютно не новое изобретение, как считают некоторые, и известно оно уже более 50 лет.
Впервые СИП был применен в странах Северной Америки, а затем в Западной Европе еще в 1960-х годах.

Преимущества использования СИП

По сравнению с голыми ЛЭП у самонесущего изолированного провода просто масса преимуществ:

  • высокая надежность

Из-за сплошной изоляции, исключены межфазные короткие замыкания и последующие обрывы провода. Соответственно на линии уже не будет наблюдаться такой печальной картины как многочисленные счалки в пролетах.

  • можно применять опоры меньших габаритных размеров

Например, вместо опор СВ-110 и СВ-95 брать стойки СВ-85. Или вообще использовать деревянные.


  • расстояния от СИП до зданий и сооружений уменьшены по сравнению с голыми ВЛ-0,4кв

Соответственно появляется больше вариантов использования ЛЭП в плотной жилой застройке.

  • реконструкцию эл.сетей можно проводить с одновременной подвеской СИП на высоковольтных ЛЭП, существующих ВЛ-0,4кв, а также линий связи. Все это дает заметную экономию на опорах.
  • обеспечение большей безопасности не только для персонала обслуживающего СИП, но и для потребителей, птиц и животных
  • меньшие потери при передаче электроэнергии благодаря малому индуктивному сопротивлению

К примеру, для провода сечением 70мм2 индуктивное сопротивление у СИП, меньше почти в 4 раза!

  • меньшая пожароопасность. Отсутствуют схлесты, значит нет искр при коротких замыканиях.
  • применяя специальный комплект инструмента можно обслуживать СИП под напряжением, не прерывая подачу эл.энергии потребителям

  • для надежной эксплуатации не требуется сплошная вырубка деревьев в охранной зоне ЛЭП. Даже при монтаже новой линии габариты просеки значительно уменьшаются в размерах.
  • безаварийная работа при соблюдении правильного обслуживания от 30 лет и более
  • доступность прокладки СИП по фасадам зданий
  • нет лишних затрат на траверсы, изоляторы, крюки, колпачки, хомуты к траверсам
  • безопасность работ вблизи линий СИП сторонних механизмов

Вероятность того, что автокран работающий в охранной зоне ЛЭП коснется стрелой проводов и окажется под напряжением минимальна.

Разновидности и марки проводов СИП

На сегодняшний день распространены четыре основные системы СИП:

  • система пришедшая из Финляндии под названием Амка или современное обозначение СИП-1

В жилах СИП присутствует один неизолированный проводник, который одновременно является и несущим проводом. Еще встречается разновидность данной марки СИП-1А.

  • Более модернизированная система Торсада, другое наиболее привычное нам название – СИП-2. Здесь несущий проводник уже изолирован. Необходимо это для применения в районах с загрязненным климатом для защиты нулевой жилы. Также ранее он назывался СИП-2А. На сегодня СИП-2 и СИП-2А абсолютные аналоги, о чем и говорят производители (ссылка).

Главное отличие СИП-1А от СИП-1 и СИП-2 заключается в материале изоляции провода.

У СИП-1А изоляция более дешевая и выполнена из термопластичного полиэтилена, а в СИП-1, СИП-2 из сшитого полиэтилена с улучшенными качествами термостойкости. Соответственно возрастают и допустимые токи нагрузки.

  • высоковольтный провод марки СИП-3

Для линий электропередач до 35кв включительно. Провода уже не скручены в один жгут и идут по отдельности на каждую фазу.

  • четырех проводная система СИП 4. Сюда же входят его разновидности СИП 5, СИПс 4, СИПн 4, СИПт 4.

Здесь механическую нагрузку несут все 4 провода одновременно. И нулевой и фазные проводники изолированы, и нагрузка на них распределяется поровну.

Особенности разных марок самонесущих изолированных проводов

Провод СИП 4

технические характеристики и отличия

Жилы СИП состоят из скрученных алюминиевых проводников с последующим уплотнением. Все жилы одинакового сечения и с одинаковой изоляцией. Каждая жила покрыта изоляцией из светостабилизированного или термопластичного полиэтилена.

Маркировка СИП

Фазная маркировка обязательно наносится на изоляцию. Она осуществляется либо при помощи цветной продольной риски или полосы, либо с помощью цифровой маркировки.

Из личного опыта эксплуатации советую лучше приобретать СИП с цифровой маркировкой, хоть он и менее распространен.

Однажды приобрел провод, где маркировка была выполнена сплошными тонкими цветными линиями. Через 3 года эксплуатации весь СИП, который висел на улице, а это более 300 метров, пришел в негодность.

СИП попросту полопался и растрескался, именно по цветной полосе на всем протяжении линии. Сама черная изоляция была как новая. Видимо была продукция некачественного завода изготовителя. Но думаю, что с цифрами на изоляции, такого бы не произошло.

Проблема была именно в некачественном красителе, который имел обычные свойства и не защищал от ультрафиолетового воздействия оболочку провода.

  • Возможные сечения жил для СИП-4 от 16 до 150мм2.
  • Максимальное число жил в жгуте – 6шт

Все основные технические параметры — сечения, максимальные нагрузки по току, сопротивления, вес провода СИП-4 представлены в таблицах ниже:

Гололедооборазование на проводах СИП

Гололедообразование и налипание снега именно на проводах СИП-4 сведено к минимуму. Если мокрый снег или гололед все же налипает на провод, то в течении короткого периода времени происходит его автоматический сброс. Это достигается за счет нарушения состояния равновесия от дополнительной нагрузки, в виде налипшего льда и снега.

Вот короткое видео, наглядно показывающее гололедообразование на СИП-3 и его отсутствие на СИП-4, причем провода подвешены на одних и тех же опорах!

Сопротивление изоляции у СИП-4 должно быть одинаковым у всех жил и составлять не менее 0,5 мОм.

Испытание СИП 4 проводится мегаомметром на 1000 Вольт. Испытываются все фазные жилы между собой и на нулевую жилу. Высоковольтные заводские испытания проводов осуществляют в воде, напряжением от 2,5кВ до 4кВ в зависимости от марки СИП.

Разновидности СИП-4

Для повышенных нагрузок с сохранением прежнего сечения, можно воспользоваться проводом СИПс-4. У него изоляция выдерживает большую температуру нагрева. Соответственно и номинальный пропускной ток за счет этого увеличивается. Буква «с»-обозначает светостабилизированный сшитый полиэтилен.

В продаже можно встретить несколько разновидностей проводов СИП-4. Самые распространенные из них:

  • указанный ранее СИПс-4

С изоляцией из сшитого полиэтилена или более по научному – атмосферостойкого полиэтилена с поперечными молекулярными связями. Кроме повышенных нагрузок по току, он еще и испытывается большим высоким напряжением, чем другие марки СИП.

Высоковольтное испытания для СИПс-4 производится U=4кв. Остальные марки должны выдерживать высокое напряжение не менее 2,5кв. Более того, СИПс-4 из сшитого полиэтилена более устойчив по своим физическим свойствам к продавливанию.

Буква ”н”- означает не распространяющий горение. Его нужно покупать для монтажа СИП внутри помещений.

Буква ”т” – это термопластичный полиэтилен. Она означает, что в случае короткого замыкания и нагреве до температуры плавления, изоляция жилы ”не потечет”, а перейдет в вязко-текучее состояние. После отключения КЗ и остывания, изоляция вновь должна вернуть свою форму.

Провод СИП 1

технические характеристики и отличия

СИП-1 состоит из алюминиевых многопроволочных токоведущих жил круглой формы. Нулевая жила выполняет роль несущего проводника. Изготавливается она из стального сердечника, вокруг которого уплотненными повивами расположены проволоки из алюминия или алюминиевого сплава.

Сверху ТОЛЬКО токопроводящих жил нанесена изоляция из светостабилизированного полиэтилена. Нулевая жила остается голой, не изолированной.

Все изолированные жилы скручены вокруг нулевой. Провод СИП-1 может быть как двухжильным, так и четырех жильным, сечением до 240мм2. Также в СИП-1 могут быть вплетены провода с дополнительными изолированными жилами до 25мм2, предназначенными например для уличного освещения.



Провод СИП 2

технические характеристики и отличия

В проводах СИП-2 нулевая несущая жила также изготавливается из стального сердечника с алюминиевыми проводами снаружи. Отличие СИП-2 от СИП-1 заключается в наличии изоляции на нулевой несущей жиле. У фазных жил изоляция одинакова и выполнена из светостабилизированного сшитого полиэтилена.

Таблица технических характеристик, токи нагрузки, вес, активное сопротивление для СИП-2:

Провод СИП 3

технические характеристики и отличия

СИП-3 выпускается сечением от 25мм2 до 240мм2. Изоляция у него выполнена из сшитого полиэтилена. Внутри жилы идет стальной сердечник, вокруг которого повиты алюминиевые проволоки.

Сип-3 рассчитанный для подвески на ВЛ напряжением до 20кв, имеет толщину изоляции в 2,3мм. У проводов рассчитанных для монтажа на ВЛ-35кв, изоляция уже больше – толщиной 3,5мм.

Провод СИП 5

технические характеристики и отличия от СИП 4

СИП-5 очень сильно похож на СИП-4. Даже специалист не сразу отличит эти марки проводов. Главное его отличие – другая изоляция жил. А именно – силанольносшитый светостабилизированный полиэтилен.

У данного материала масса преимуществ:
  • Температура нагрева без потери основных изоляционных свойств больше – 90-130 градусов в течение 8 часов.
  • Кратковременная температура перегрева при коротком замыкании – 250 градусов.
  • Такая изоляция обладает ”памятью”. То есть, после деформации при сдавливании или перегреве она способна вернуть свое первоначальное состояние.
  • Лучшая устойчивость к пониженным температурам. Соответственно менее капризен при прокладке в морозы и риск повредить изоляцию при монтаже и изгибах минимален.

Выпускается также СИП-5 с маркой “нг”, что означает – не горючий. Выбирайте именно этот вариант СИП, если вам необходимо его завести внутрь дома, непосредственно до щитовой или в сам счетчик.

Остальные марки СИП категорически запрещено прокладывать внутри зданий, и следует всегда делать переход с СИПа на медный кабель на фасаде дома или внутри распредшкафа на наружней стене.

Как лучше выполнить такой переход можно ознакомиться в статье ”Соединение проводов СИП” и ”Подключение СИП к автомату”.

Затраты на монтаж линии проводом СИП

Как уже говорилось, у самонесущих проводов масса преимуществ перед обычными голыми воздушными линиями электропередач. Причем это не только выгодно по надежности, но и эффективно с экономической точки зрения. Применяя новые технологии и арматуру, трассы линий можно спроектировать совсем по другим схемам.

Вот сравнительная таблица затрат на монтаж воздушной линии 0,4кв протяженностью 1км с помощью голых проводов и марок СИП различных систем. Анализ был проведен ЗАО НИЦ ”СтарИнфо” (взято отсюда).

В таблице указаны затратная часть в процентном соотношении на каждые элементы ВЛ и непосредственно на сам монтаж. А в конце подведен итог. Опять же в процентах показана разница стоимости монтажа той или иной системой. Затраты на монтаж воздушной ВЛ-0,4кв голыми проводами, условно взяты за 100%.

Затраты4Ах70СИП-1 3х70+95СИП-2 3х70+95СИП-4 4х70
Провод23,4%43,24%47,28%39,45%
Опоры27,78%23,39%21,51%24,39%
Линейная арматура5,42%6,27%6,29%7,89%
Подготовка трассы5,42%0,93%0,85%0,97%
Монтажные работы29,95%18,68%17,17%19,48%
Прочие затраты8,03%7,49%6,9%7,82%
Всего100%100%100%100%
Затраты4Ах70СИП-1 3х70+95СИП-2 3х70+95СИП-4 4х70
Разница в стоимости монтажа
(исходя из затрат на ВЛ-0,4кв)
100%106,91%
(+6,91%)
116,26%
(+16,26%)
102,5%
(+2,5%)

Как видно из итоговых результатов переход с воздушной линии на СИП-4 не является труднозатратным мероприятием и сопоставим со строительством такой же ВЛ голыми проводами. Зато в дальнейшей эксплуатации, все преимущества которыми обладает самонесущий изолированный провод, будут только экономить ваши средства и ресурсы.

Статьи по теме

domikelectrica.ru

Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж

Старые неизолированные воздушные линии питания электричеством постепенно уходят в прошлое. В настоящее время на воздушных линиях все чаще применяются изолированные провода. Кабель СИП расшифровывается как «самонесущие изолированные провода». Они служат для возведения новых линий электропередач, а также для замены воздушных проводов, которые не имеют изоляции.

Виды

Кабель СИП разделяется на основные виды в зависимости от материала и конструктивных особенностей. Каждый отдельный вид кабеля отличается диаметром и числом жил, наличием нулевого проводника, материалом изоляции. Общим свойством таких кабелей СИП является наличие изоляции. В соответствии с ГОСТ они считаются проводами, но по факту это кабели.

Кабель СИП-1

Этот вид кабеля состоит из алюминиевых жил, которые изолированы материалом ПЭТ. Если кратко описать этот вид изоляции, то можно сказать, что ПЭТ – полиэтилентерефталат, термопластичный полиэфирный материал в виде синтетической ткани или пленки. Это покрытие не пропускает ультрафиолетовые лучи. Нулевая жила выполняется в 2-х вариантах: изолированная и без изоляции. СИП-1А — это кабель с изолированным нулем. На это указывает буква «А».

СИП-2

У этого вида кабеля аналогичная конструкция. Отличие состоит лишь в материале изоляции. Все жилы изолированы специальной полиэтиленовой изоляцией (ПЭТ). Такой вид кабеля используют при установке ЛЭП напряжением до 1000 В. Его применяют для натяжки главных линий и вспомогательных веток. Такой кабель целесообразно использовать для северных регионов и районов с умеренным климатом. Он также может применяться для дачных участков, при условии напряжения 380 В.

По стандарту провода должны выдерживать длительный нагрев до определенной температуры. СИП-1А может выдержать 70 градусов, а СИП-2А способен работать при 90 градусах. При установке провода необходимо выполнять требования по наименьшему радиусу изгиба, который по правилам должен быть более 10-кратного размера диаметра кабеля.

СИП-3

Этот вариант кабеля имеет значительные отличия. Его конструкция состоит из стального сердечника с алюминиевой оплеткой, которая состоит из сплава алюминия, магния и кремния. Снаружи провод имеет изоляцию из ПЭТ, которая не пропускает ультрафиолетовые лучи. Такой 1-жильный провод используется для строительства электрических линий 20 киловольт. Он рекомендован для применения в разных типах климата, кроме арктического и резкоконтинентального. По стандарту нормальная температура работы должна быть 70 градусов, допускается температура -20 +90 градусов.

СИП-4

Этот кабель изготавливается из нескольких пар жил. Нулевой провод отсутствует. На конце обозначения есть маркировка «Н», которая свидетельствует о том, что материалом жил является сплав. Если буквы в обозначении нет, то значит жила сделана из чистого алюминия. Снаружи жил имеется изоляция из термопластичного ПВХ, который имеет устойчивость к ультрафиолету.

СИП-5

Устройство этой марки провода подобно кабелю СИП-4, но отличается материалом изоляции, которая выполнена из ПЭТ. Это дает возможность повысить продолжительность воздействия допустимой температуры на 30%. Кабель СИП-5 служит для возведения ЛЭП 2,5 киловольт, а также для подведения к зданиям, уличного освещения, ответвления на загородные дома. Применение СИП-5 рекомендуется для районов умеренного и холодного климата.

Технические свойства провода СИП различных видов указаны в таблице.

Маркировка

Кабель СИП обозначается с помощью цифр, букв и расцветки изоляции. Рассмотрим пример обозначения провода СИП-1, расшифруем его:

СИП – 1 — 3х70 + 1х95 — 0,6 / ТУ 16-705.500 – 2006

Кабель имеет 3 фазные жилы сечением 70 мм2, одна жила без изоляции, сечением 95 мм2. Рабочее напряжение жил 0,6-1 киловольт.

Маркировка кабеля выполняется по определенным правилам, следующим образом:

  • Жилы фаз обозначаются цифрами, полосами, способом печати или тиснения.
  • Нулевая жила не обозначается.
  • Вместо цифр и букв может применяться цветная полоса шириной более 1 мм.
  • Вспомогательные жилы освещения обозначаются В1, В2, В3.
  • Кабель маркируется через каждые 50 см по всей длине.
  • Обозначения стандартных размеров: ширина знака более 2 мм, высота 5 мм.
  • Вспомогательные контрольные жилы могут не иметь обозначений.
  • Маркировка должна быть устойчивой к ультрафиолетовым лучам и сохраняться в течение всего срока службы.

Расшифровав обозначение кабеля по его маркировке, можно сориентироваться в его выборе и правильном применении.

Свойства кабеля

Технические данные кабеля должны быть стандартизированы по ГОСТ Р 52373 – 2005. Этот стандарт определяет применение кабеля СИП для линий электропередач не выше 35 киловольт. Сечение жил может быть до 240 мм2. На участках магистрали ЛЭП диаметр основного кабеля делают выше сечения жил ответвляющего кабеля. Технические свойства кабеля позволяют его устанавливать для организации уличного освещения. Для таких задач подойдет кабель СИП с жилами 25 мм2.

В стандарте отражается характеристика предельных величин. Если какие-либо параметры не совпадают с ГОСТом, то такой провод использовать нельзя.

Рассмотрим основные параметры провода по стандарту:

  • Наибольшая допускаемая нагрузка. Чем больше сечение, тем допустимая нагрузка выше.
  • Наибольшая температура работы.
  • Предел температуры при критическом режиме (130 градусов).
  • Допускаемый радиус изгиба (не менее 10 диаметров жил).
  • Гарантийный срок 3 года.
  • Срок службы при условии выполнения требований эксплуатации более 40 лет.

Некоторые данные кабеля могут иметь отличия у разных производителей, однако, они должны быть в пределах стандартных значений.

Арматура кабеля СИП

В комплект кабеля входят монтажные элементы и арматура:

• Прокалывающие зажимы, которые совмещаются с любым видом кабеля. Они дают возможность выполнить герметичное соединение, так как при этом изоляция не снимается с жилы. После установки зажимов на изоляцию, производят затяжку крепежных болтов. Зубцы прокалывают изоляцию и создают контакт с металлической жилой.
• Ответвляющая арматура используется для поддержки и натяжения жил. Зажимы выполнены по принципу, упрощающему установку и демонтаж провода без дополнительного оборудования. Натяжитель применяют для навешивания кабеля к поверхности.
• Анкерный крепеж служит для закрепления зажимов. Совместно с крюками и зажимами применяется бандажная лента. Крепежная арматура имеет устойчивость к ржавчине и перепадам температуры.


Особенности монтажа

Кабель СИП служит для проведения линии на открытом воздухе. Его подключение осуществляется к централизованной линии. Чтобы самому подключить такой кабель к центральной линии, необходимо согласовать эту работу с соответствующими организациями, которым принадлежат эти сети. Перед этим в обязательном порядке разрабатывается проект. Для установки кабеля применяют специальные приборы и инструменты.

Для врезки провода используют прокалывающие зажимы, позволяющие произвести подключение без зачистки изоляции кабеля. Затем подключают наконечники. Чтобы подвесить провода на длине больше 25 метров, между столбами натягивают трос. На столбах фиксируют держатели для удобной и быстрой установки кабеля.

Для проведения кабеля по фасаду здания, применяют особые анкерные крепления, которые относятся к штатному комплекту кабеля. Количество анкеров и зажимов должно соответствовать количеству вводных жил. Разрешается заводить кабель в здание не больше, чем на 1 м. Затем осуществляют разводку внутри дома. Особенностью установки кабеля в изоляции является тот фактор, что работы можно проводить без отключения питания сети.

Если материал постройки дома негорючий, то кабель СИП по наружной стене проводят открыто. Конечно, это не придает дому эстетичности, так как кабель черного цвета, и хорошо виден на стене, особенно на фасадной. Чтобы этого избежать, на стену устанавливают пластиковый короб, либо специальную гофрированную трубу. Тем более, если дом деревянный.

Сфера применения кабеля 2х16, 4х16

Такие марки провода используют для воздушных ответвлений к домам, а также для прокладки по стенам зданий и сооружений.

Кабель СИП 2 х 16 применяют для отходящих ответвлений внутренних линий передач в помещениях. В качестве ответвляющего провода, СИП 2х16 подходит для подключения к электричеству дачных домиков.

Хотя у СИП имеется много изоляции, но его вес небольшой, что создает удобство для установки. Определить вес по марке кабеля помогает таблица, к примеру, для двухжильного СИП-4:

Применение СИП вместо проводов без изоляции дает возможность не допустить коротких замыканий и удара током при повреждениях линии.

Достоинства проводов СИП
  • Нет необходимости в установке мощных изоляторов на линии.
  • Изолированная линия безопасна для специалистов, обслуживающих ее.
  • Ширина трассы линии уменьшена из-за того, что все жилы соединены в одной изоляции.
  • Применяется в любых условиях погоды.
  • Не подвержены коррозии.
  • Кража проводов затруднительна, и легко видна.
  • Экологически безвредны для людей и животных.
  • Невосприимчивы к перехлестыванию проводов.
  • Простая и легкая укладка линии.
Недостатки СИП

Из недостатков отмечаются следующие факторы:

  • Значительный вес одного метра кабеля. Опоры необходимо ставить чаще, чем при применении оголенного провода. Установка деревянных столбов не доставляет особой трудности, однако бетонные конструкции имеют высокую стоимость и сложную установку.
  • При использовании в масштабах промышленности кабель требует усиленной изоляции.
Похожие темы:

electrosam.ru

Преимущества СИП для 0,4 кВ

Самонесущие изолированные провода (сокращенно СИП) широко используются при прокладывании распределительных сетей электропередач воздушными линиями. Они представляют собой скрученный жгут из трех заизолированных проводов для каждой фазы трехфазной проводки. К ним добавлен несущий провод, выполняющий функцию нейтрального. Он может быть как покрытым изоляцией, так и неизолированным. Все провода покрыты изолирующим слоем, выполненным из светостабилизированного сшитого полиэтилена.

Провода СИП нашли широкое применение, поскольку обладают целым рядом преимуществ перед проводами без изоляции марки А или АС. Прежде всего они обеспечивают повышенную надежность сети, выполненной с их использованием, и значительно снижают затраты, необходимые для прокладывания электросети и ее эксплуатации.

Тот факт, что провод покрыт изоляцией, позволяет избежать прокладывания просек большой ширины в лесистой местности и расчистки их от зарастания в ходе эксплуатации. В условиях городской застройки провод может монтироваться непосредственно на фасадах зданий, ему не требуются изоляторы, дорогие траверсы и длинные опоры, так что затраты на оборудование ЛЭП существенно сокращаются. Сама конструкция провода СИП полностью исключает перехлестывание проводов под действием ветра. В силу высокой прочности СИП практически исключаются их обрывы. Покрытый изоляцией провод намного эстетичнее выглядит и является менее привлекательным для воров, что существенно снижает количество случаев хищения и вандализма. Самовольное подключение к магистрали, выполненной изолированным СИП-проводом, практически исключается.

Физические свойства изоляции

Полиэтилен, используемый в СИП, в отличие от поливинилхлорида, представляет собой диэлектрик и не создает связей химического характера с любыми веществами. Покрытый полиэтиленом провод не воспринимает краску, которая легко стирается с его поверхности. С нее также легко стекают вода и мокрый снег, вследствие чего не происходит обмерзания проводов и налипания на них мокрого снега.

Наличие полиэтиленовой изоляции втрое снижает реактивное сопротивление провода в сравнении с неизолированным, что уменьшает потери электроэнергии в сети. Монтажные работы существенно упрощаются, новые объекты можно подключать под напряжением, не отсоединяя от энергопотребления существующих потребителей. При необходимости проведения ремонтных работ они также значительно упрощаются и удешевляются, уменьшается риск поражения током персонала, выполняющего эти работы.

На одних и тех же опорах можно подвешивать одновременно провода низкого и высокого напряжения, подключать низковольтное и высоковольтное оборудование, навешивать провода линий связи. Экономия на количестве опор при этом оказывается весьма существенной.

Естественно, изолированные провода несколько дороже неизолированных (примерно в 1,2 раза), но экономия на монтаже и обслуживании с лихвой перекрывает эти затраты. По мере подготовки энергосистем к использованию проводов СИП, разработки нормативных документов и подготовки персонала такие провода повсеместно находят все более широкое применение как при прокладывании магистральных линий, так и при выполнении ответвлений для подключения жилых домов и хозяйственных построек.

Поделиться:

rernsk.ru

Провод СИП. Самонесущий изолированный провод

Основным назначением провода СИП (самонесущий изолированный провод) является передача и распределение электроэнергии переменного тока в сетях освещения и силовых сетях напряжением 0.4-1 кВ.

Провод СИП получил широкое применение при строительстве магистральных воздушных линий электропередач и различных ответвлений к вводам во всевозможные жилые помещения и хозяйские постройки.

Он представляет собой жгут скрученный из изолированных фазных жил, сделанных из алюминия и нулевой несущей жилы. Фазные жилы оснащены изоляцией, сделанной из светостабилизированного полиэтилена повышенного давления окрашенного в черный цвет, который обладает устойчивостью к ультрафиолетовым излучениям. В центре нулевой жилы находится стальной сердечник, скрученный вокруг алюминиевыми проволоками.

Основные марки СИПов

В зависимости от того, какую конструкцию имеет самонесущий изолированный провод и, какие применяются материалы для несущей части, его можно разделить не следующие виды:

#1.Тип СИП-1, СИП-1А

Провода с обозначением СИП-1 и СИП-1А. Состоят из алюминиевых токопроводящих фазных жил, покрытых термопластичной полиэтиленовой изоляцией, устойчивой к воздействию ультрафиолета. Также конструкция включает в себя несущую нулевую жилу, которая может быть как голой, так и изолированной, в зависимости от марки. Буква «А» в конце маркировки указывает на то, что нулевая жила изолированная.

#2. Тип СИП-2

Провода с маркировкой СИП-2 и СИП-2А имеют аналогичную с предыдущими марками конструкцию, за исключением изоляции, которая состоит из «сшитого» полиэтилена. Подобные марки получили применение в монтаже линий электропередач напряжением до 1000 В, которые подвержены воздействиям атмосферных факторов.

Данный провод СИП используют для изготовления магистральных линий и ответвлений к местным пунктам потребления в районах, где преобладает умеренный и холодный климат.

Токоведущие жилы самонесущих проводов обозначений СИП-1 и СИП 1А могут выдерживать длительный нагрев до 70°С, а для токоведущих жил проводов с маркировкой СИП-2, СИП-2А этот показатель составляет до 90 °С. В процессе монтажа необходимо обращать внимание на то, чтобы бы было выполнено соблюдение необходимого (минимально допустимого) радиусного изгиба, который должен составлять не менее чем десять наружных диаметров провода.

#3. Тип СИП-3

Марка СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений.

Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.

Рабочая температура проводов данной марки составляет около 70 °С, длительно допустимая — находится пределах от минус 20 °С до плюс 90 °С.

#4. Тип СИП-4

Следующие марки проводов СИП-4 и СИП-4н состоят из парных токопроводящих жил, при этом несущая нулевая жила у них отсутствует. Буквенное обозначение «н» в конце маркировки указывает на то, что для изготовления провода использовался алюминиевый сплав, если буквы нет – алюминий. Изоляция сделана из устойчивого к ультрафиолетовым излучениям термопластичного ПВХ.

#5. Тип СИП-5

Провода с маркировкой СИП-5, СИП-5н имеют аналогичную конструкцию, единое отличие – это изоляция, которая «сшита из полиэтилена». Это дает возможность на 30 процентов повышает длительность допустимой температуры эксплуатации.

Применяются такие марки проводов для сооружения ЛЭП, напряжением до 2.5 кВ, подключения электричества к жилим строениям, для сетей освещения. Провода выполнены в климатическом исполнении УХЛ (умеренный и холодный климат).

Таблица 1. Краткая техническая характеристика проводов СИП
Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Количество токо-
проводящих жил, шт
1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
Нулевая жила, несущая сплав алюминия (со стальным сердечников)   сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
Токо-
проводящая жила
алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
Класс напряжения, кВ 0.4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации  +70оС  +90оС  +70оС  +90оС +90оС
min радиус изгиба провода  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø
 Срок службы  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет
Применение — ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

 — — для монтажа ВЛ напряжением 10-35 кВ — ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

—

Преимущество в использовании самонесущих проводов

Провода СИП обладают большими преимуществами при эксплуатации по сравнению с голыми проводами, применяемыми для таких же задач электроснабжения.

В последнее время значительно расширилась и сфера применения таких проводов, к тому же их прокладка обходится значительно дешевле.

Изоляция между жилами проводов предотвращает короткое замыкание в процессе эксплуатации провода среди ветвей деревьев, существенно упрощает монтаж на стенах различных сооружений, дает возможность использовать при монтаже персонал любой квалификации и значительно снижает расходы, так как такие конструкции не нуждаются в изоляторах и применении специальных опорных сооружений.

Похожие материалы на сайте:

Понравилась статья — сохрани на стену!

electricvdome.ru

Провод СИП | Заметки электрика

Здравствуйте, уважаемые посетители сайта «Заметки электрика».

У меня к Вам вопрос. А Вы знаете что такое провод СИП?

Если нет, то данная статья предназначена именно для Вас.

В ней я расскажу Вам что такое СИП, его назначение и применение, достоинства, разновидности и многое другое.

Итак, начнем.

Что такое СИП? Введение и назначение

СИП дословно расшифровывается, как самонесущий изолированный провод.

В настоящее время активно ведется работа по замене старых воздушных линий (ВЛ) электропередач, выполненных из неизолированных проводов (например, марки АС), на самонесущие изолированные провода СИП.

Такую модернизацию я наблюдаю в распределительных сетях, как низкого напряжения (до 1000 В), так и высокого (выше 1000 В). И это не удивительно, ведь наружная электропроводка, выполненная неизолированными (голыми) проводами имеет множество недостатков. Вот некоторые из них:

  • опасность при обрыве проводов в плане поражения электрическим током
  • случайные прикосновения людьми, животными и механизмами (частенько воздушную линию, находящуюся под рабочим напряжением задевает грузоподъемная техника)
  • схлесты проводов при сильном ветре
  • гололед и налипание снега
  • необходимость в периодической обрезке веток деревьев от перекрытия ими линии

Перечислять можно и дальше. Все вышесказанные недостатки подтверждаются примерами из моей практики.

На этой фотографии произошел обрыв фазного провода воздушной линии.

В последствии обрыва фазного провода погибло добродушное животное. Сразу к Вам вопрос — это суслик или нет?

Вот пример частого схлестывания проводов в частном деревянном доме при малейшем ветре.

А вот мы приехали на комплектную трансформаторную подстанцию (КТП) напряжением 10 (кВ) для обрезки веток деревьев, которые загородили вводной портал. Если не обрезать, то ветками деревьев может перекрыть вводную линию.

Что то я немного отвлекся. Думаю примеров достаточно. Вернемся к проводу СИП.

Назначением СИП проводов является передача и распределение электрической энергии в сетях от 220 (В) до 20 (кВ).

Если сказать простым языком, то провод СИП представляет собой алюминиевые жилы круглого сечения, которые сверху покрыты изоляцией из светостабилизированного сшитого полиэтилена.

Но не все жилы могут иметь изоляцию, но об этом чуть позже.



Применение проводов СИП в России

Несколько слов расскажу об истории применения самонесущих изолированных проводов в России. На нашем рынке они появились впервые около 20 лет назад, но массовое применение их началось примерно около 5-7 лет назад.

Ведь просто представьте себе, что при затратах  всего на 20% больше на приобретение СИП, по сравнению с неизолированными проводами, мы получаем гораздо большую надежность и электробезопасность, практически, как у кабельных линий.

В 2006 году вступил в силу регламентирующий ГОСТ Р 52373-2005 о «Самонесущих изолированных и защищенных проводах для ВЛ», а также в ПУЭ последнего издания внесли пункты по требованиям прокладки и монтажа СИП проводов. Например, п.2.4.8. гласит, что при прокладке СИП в лесных массивах выруб просеки не требуется. Да и вообще при строительстве или реконструкции воздушных линий ПУЭ рекомендует использовать самонесущий провод.

Основным применением самонесущих проводов СИП является монтаж (ГОСТ Р 52373-2005, п.10.3):

  • магистральных линий электропередач
  • линейных ответвлений от линий ВЛ
  • ответвлений для ввода электропроводки в жилой дом

На последнем мы остановимся более подробно в следующих моих статьях. Чтобы не пропустить самое интересное, подпишитесь на получение статей на почту.

Согласно этого же п.10.3 провода СИП можно прокладывать прямо по фасаду (стене) зданий.

Прошу заметить, что внутри помещений провод СИП прокладывать запрещено.

Здесь возникает много вопросов и разногласий. В ПУЭ нет четкого пункта, где говорилось бы, что СИП можно прокладывать внутри помещений. А в названии ГОСТа Р 52373-2005 сказано, что он предназначен только для воздушных линий.

Недавно на рынке стал продаваться провод марки СИП-5нг, но в приведенном выше ГОСТе такой марки нет, т.е. производитель выпускает его по своему разработанному техническому условию (ТУ). Если в этом ТУ указано, что СИП-5нг можно прокладывать внутри помещения, то значит можно и производитель гарантирует безопасность такой эксплуатации. Только учтите, что при согласовании и подключении такой электроустановки в работу могут возникнут проблемы.

Достоинства самонесущих изолированных проводов СИП

Рассмотрим основные достоинства.

1. Эксплуатация и обслуживание

Считаю, что основным достоинством самонесущих изолированных проводов являются значительные сокращения трудовых и материальных затрат на эксплуатацию и обслуживание. Выше я уже говорил, что по надежности они немного уступают кабельным линиям.

При использовании СИП практически исключены короткие замыкания при сильном порывистом ветре или при налипании снега. Также эти провода обладают большой механической прочностью, что минимизирует возможность их обрыва.

2. Монтаж

Монтаж провода СИП очень удобен и прост. Для этого имеется специальная арматура, которая исключает установку на опору ВЛ траверс и изоляторов, что ускоряет процесс монтажа и ремонтов. Кстати, провод СИП можно прокладывать прямо по фасаду здания.

Более подробно о монтаже СИП мы поговорим в отдельной статье.

3. Потери в линии

На воздушной линии электропередач, выполненной самонесущими изолированными проводами СИП, значительно уменьшаются потери. Это достигается засчет уменьшения реактивного сопротивления изолированного проводника приблизительно в 3 раза по отношению к неизолированному.

4. Подключение

Подключение к линии возможно выполнить без снятия напряжения с электроустановки.

5. Воровство

Уменьшается количество подключений к линии с целью воровства электрической энергии.

6. Срок службы

Срок службы проводов СИП составляет более 25 лет, по причине того, что в качестве материала для изоляции выбран сшитый светостабилизированный полиэтилен, который длительно выдерживает  ультрафиолетовые излучения.

7. Внешний вид

Ну и напоследок хочется отметить эстетику внешнего вида. Вы только посмотрите как выглядит ответвление на вводной электрический щит, выполненное с помощью СИП.

Можно и дальше продолжать говорить о достоинствах этих проводов. Но приведенных фактов уже предостаточно, чтобы сделать выбор в их пользу.

Вот здесь может и появиться проблема в их выборе, т.к. существует несколько систем (разновидностей) проводов СИП:

  • СИП-1
  • СИП-2
  • СИП-3
  • СИП-4
  • СИП-5

P.S. Каждая система СИП предназначена для организации определенных задач и целей. В ближайших статьях мы подробно рассмотрим каждую систему отдельно. Следите за обновлениями на сайте. Форма подписки находится в конце статьи и в правой колонке сайта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru
