технические характеристики, расшифровка, ГОСТ, ТУ, применение 🚩35 сечений по цене от 57.99 ₽ до 336.34 ₽

ГОСТ СИП-2: 31946-2012

Нормативная документация: ТУ 16-705.500-2006
Код ОКПО: 35 5332 0900

Расшифровка СИП-2

  • С — Самонесущий
  • И — Изолированный
  • П — Провод
  • 2 — Изолированная нулевая несущая жила

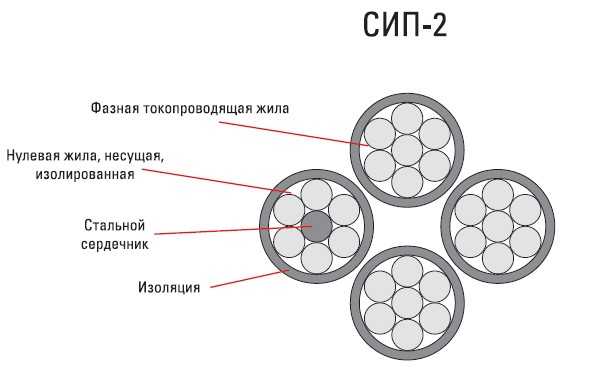

Конструкция провода СИП-2

  1. Основные жилы — алюминевые жилы, круглой формы, многопроволочные, уплотненные.
  2. Изоляция — светостабилизированный сшитый полиэтилен (ПЭ).
  3. Несущая жила — сталеалюминиевая нулевая, круглой формы, скручена из круглых проволок, уплотненная, изолированная из светостабилизированного сшитого полиэтилена.
  4. Вспомогательная жила — алюминиевая второстепенная токопроводящая жила, изолированная из светостабилизированного сшитого полиэтилена
  5. Провод — изолированные основные жилы, скрученные вокруг неизолированной несущей жилы.
  6. Скрутка изолированных жил имеет правое направление.

Технические характеристики СИП-2

Номинальное переменное напряжение 0,6/1 кВ частотой 50 Гц
Испытательное импульсное напряжение 20 кВ
Коэфициент линейного расширения алюминиевого сплава не более 23х10-6 1/°С
Удельное объемное сопротивление изоляции и защитной изоляции, при длительно-допустимой температуре нагрева токопроводящих жил не менее 1х1012 Ом*см
Строительная длина, не менее 200-450 метров
Минимальный радиус изгиба 10 наружных диаметров
Модуль упругости токопроводящей жилы не менее 62 500 Н/мм2
Прочность при растяжении проволок из алюминиевого сплава
 не менее 295 Н/мм2
Допустимые усилия при протяжке кабеля по трассе прокладки 50 Н/мм2
Относительное удлинение при разрыве не менее 4%
Диапазон температур эксплуатации от -60°С до +50°С
Вид климатического исполнения B, категорий размещения 1, 2 и 3 по ГОСТ 15150
Минимальная температура прокладки кабеля без предварительного подогрева -20°С
Стойкость к воздействию повышенной относительной влажности
при температуре окружающей среды до +35°C		 98%
Допустимая температура нагрева жил длительно-допустимая +90°С
в режиме перегрузки +130°С
предельная при коротком замыкании +250°С
Гарантийный срок эксплуатации 3 года
Срок службы не менее 40 лет

Подвеска проводов в воздушных линиях электропередачи должна соответствовать требованиям «Правил устройства электроустановок».  Провода стойки к воздействию солнечного излучения.

Характеристики изоляции из светостабилизированного сшитого полиэтилена

Наименование характеристики Значение
До старения
Прочность при растяжении, МПа, не менее 12,5
Относительное удлинение при разрыве, %, не менее 200
После старения в термостате при температуре (135±3)°С в течение 168 часов
Изменение* значения прочности при растяжении, %, не более ±25
Изменение* значения относительного удлинения при разрыве, %, не более ±25
Тепловая деформация
Относительное удлинение после выдержки при температуре (200±3)°С и растягивающей нагрузке 0,2 МПа, %, не более 175
Остаточное относительное удлинение после снятия нагрузки и охлаждения, %, не более 15
Водопоглощение после выдержки в течение 336 часов в воде при температуре (85±2)°С: изменение массы, мг/см2, не более 1
Усадка после выдержки в термостате при температуре (130±3)°С в течение 1 часа, %, не более 4
Стойкость к продавливанию при воздействии температуры (90±2) °С в течение 4 часов: глубина продавливания, %, не более 50
Содержание сажи, %, не менее 2,5

* Изменение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах от последнего.

Таблица сечений и маркоразмеры СИП-2

Число жил и номинальное сечение жилы, мм2 Максимальный наружный диаметр, мм Расчетная масса, кг/км
3х16+1х25 24 308
3х16+1х54,6 28 427
3х25+1х35 27 424
3х25+1х54,6 30 512
3х35+1х50 31 571
3х35+1х54,6 32 606
3х50+1х50 34 727
3х50+1х54,6 35 762
3х50+1х70 36 798
3х70+1х54,6 39 973
3х70+1х70 40 1010
3х70+1х95 41 1087
3х95+1х70 43 1240
3х95+1х95 45 1319
3х120+1х95 48 1553
3х25+1х54,6+1х16 27 552
3х35+1х50+1х16 25 607
3х35+1х50+1х25 27 636
3х35+1х54,6+1х16 27 641
3х35+1х54,6+1х25 28 670
3х50+1х50+1х16 25 735
3х50+1х50+1х25 27 764
3х50+1х54,6+1х16 27 768
3х50+1х54,6+1х25 28 798
3х50+1х70+1х16 28 814
3х70+1х54,6+1х16
27		 976
3х70+1х54,6+1х25 28 1005
3х70+1х70+1х25 29 1050
3х70+1х70+1х35 31 1080
3х70+1х95+1х16 31 1100
3х70+1х95+1х25 31 1115
3х70+1х95+1х35 36 1252
3х95+1х95+1х16 39 1381
3х95+1х95+1х25 39 1422
3х120+1х95+1х25 34 1595

Аналоги СИП-2

СИП-1 — Отличие: неизолированная нулевая несущая жила.

Где применяется

Провод предназначен:

  • для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.

Цвета

Кабель выпускается в черном цвете.

Основные токопроводящие жилы у СИП-2 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением.
Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Вспомогательные жилы для цепей контроля могут не иметь отличительного обозначения.

Цветовое обозначение выполняется в виде цветных продольных полос шириной не менее 1 мм. Как правило используются красный, зеленый, синий, желтый и белый цвета.

🔺 Количество товара в каталоге 35 по цене от 57.99 ₽

🔺 Технические характеристики, фото, выбор по параметрам, оптовая и розничная продажа
🔺 Доставка по Москве и всей России

Провод самонесущий изолированный СИП-2 в ООО «ТД ЭЛПРО»

  • Главная
  • Кабель, провод
  • Провод самонесущий изолированный СИП
  • СИП-2

СИП-2 СИП-3 СИП-4

Марка
СИП-2 3х35+1х54. 6
СИП-2 3х50+1х54.6
СИП-2 3х50+1х54.6+1х16
СИП-2 3х50+1х54.6+2х16
СИП-2 3х70+1х54.6
СИП-2 3х70+1х54. 6+1х16
СИП-2 3х70+1х70+1х16
СИП-2 3х70+1х70+2х16
СИП-2 3х70+1х95
СИП-2 3х95+1х70
СИП-2 3х95+1х95

Для надежной и безопасной подачи электроэнергии к потребителям необходимо использовать только качественные материалы и провода. Вот именно к такой категории относится кабель СИП. Впервые такой провод и название кабель СИП было разработано в Финляндии и Франции еще в 50-х годах прошлого столетия, и только через 30 лет это изобретение дошло до нашей страны. В эту систему входят простые составляющие:

  • изолированные фазные проводники из легкого материала алюминия, в количестве от 1 до 4 штук, закрученные вокруг нейтрали;
  • одна несущая нейтраль совсем без изоляции из этого же материала.

Самонесущий изолированный провод (СИП) — это такой провод, предназначение которого передача и распространение электрической энергии. Отличие неизолированного провода от СИП заключается в наличии специального покрытия на нем, которое своего рода изолирует его. Не только у нас, но и во многих странах они получили большую популярность, так как имеют большие преимущества:

  • кража электроэнергии сводится к нулю, так как затрудняется возможность незаконного подключения;
  • температурный диапазон колеблется от -55 до +60оС;
  • отсутствует схлестывание проводов;
  • требуется меньшая полоса отчуждения земли, это отлично подходит для жилых массивов;
  • срок службы более 50 лет;
  • гарантийный срок пользования 5 лет.

На сегодняшний момент марок самонесущего провода (СИП) очень много:

  • СИП-1;
  • СИП-1А;
  • СИП-2;
  • СИП-2А;
  • СИП-3
  • СИП-4;
  • СИП-5

Если есть маркировка «н» в конце обозначения (СИП4н), то это обозначает, что материалом жил является сплав. Если все-таки такая маркировка отсутствует, то жила сделана из одного алюминия.

Обязательным условием изготовления провода СИП на нашем предприятии является использование качественных материалов, которые имеют все подтверждающие документы. Покупая нашу продукцию, вы можете полностью ознакомиться с обозначениями и пометками на них: сечение провода, номер партии, дата изготовления. Давайте рассмотрим на примере, что собой представляет провод самонесущий СИП-4. Это провод с алюминиевыми жилами, изоляцией из светостабилизированного термопластического полиэтилена. Его часто используют для воздушных ЛЭП (линий электропередач), а также подвод к жилим постройкам.

Что собой   представляет провод СИП 2? Это самонесущий изолированный кабель. С его помощью обеспечивают электроэнергией осветительные приборы на улице, подвод и отвод от трансформаторных подстанций. Отличие СИП-4 от СИП-2 заключается в том, что СИП-4 может использоваться только в умеренно-прохладной обстановке, а СИП-2 может использоваться в агрессивных средах, которые могут содержать влагу и даже соль. Еще в СИП-4 отсутствует несущая жила, что можно увидеть в наличии у СИП-2.

Наша компания не только продает провода СИП, а еще предоставляет услугу подсоединения к помещениям, но для этого у вас должен быть специальный документ, а именно разрешение на подключение к данному помещению. Этот документ можно взять у энергопоставляющей компании в вашем городе.

Цена на кабель СИП очень привлекательная, намного ниже чем в других компаниях. Хотя качество на высшем уровне! Просто мы заботимся о наших покупателях и хотим, чтобы любой потребитель мог пользоваться высококачественными материалами. Подсоединить кабель СИП можно в домашних условиях и самостоятельно, для этого вы можете позвонить в нашу компанию, и мы с радостью проконсультируем вас. Прокладка происходит в очень короткие сроки без тяжелого оборудования. Но помните, что полиэтиленовая изоляция на кабели СИП требует бережного отношения!

И хоть провод имеет изоляцию, но не забываем о правилах безопасности и пользования электричеством и электрическими приборами. Мы заботимся о вашей безопасности и здоровье!
