Что такое СИП-кабель. Какие бывают виды СИП-кабелей. Каковы основные технические характеристики СИП. Каковы преимущества использования СИП-кабелей. Где применяются СИП-кабели.
Что представляет собой СИП-кабель
СИП-кабель (самонесущий изолированный провод) — это современный тип провода для воздушных линий электропередачи. Он состоит из нескольких изолированных жил, скрученных между собой.
Основные элементы конструкции СИП-кабеля:
- Токопроводящие жилы из алюминия или алюминиевого сплава
- Изоляция жил из светостабилизированного сшитого полиэтилена
- Несущий трос (для некоторых типов СИП)
Главное отличие СИП от обычных неизолированных проводов — наличие изоляции на всех жилах, что обеспечивает высокую надежность и безопасность линий электропередачи.
Основные виды СИП-кабелей
Существует несколько основных видов СИП-кабелей, различающихся по конструкции:
СИП-1
Имеет неизолированную несущую жилу из алюминиевого сплава, вокруг которой скручены изолированные фазные провода. Применяется для магистральных линий.
СИП-2
Аналогичен СИП-1, но несущая жила изолирована. Используется в местах с повышенной вероятностью схлестывания проводов.
СИП-3
Одножильный провод с изоляцией из сшитого полиэтилена. Применяется для ЛЭП напряжением 10-35 кВ.
СИП-4
Не имеет несущей жилы, все жилы изолированы и скручены между собой. Используется для ответвлений к домам.
Технические характеристики СИП-кабелей
Основные технические параметры СИП-кабелей:
- Номинальное напряжение: 0,6/1 кВ (для СИП-1, 2, 4), до 35 кВ (для СИП-3)
- Сечение жил: от 16 до 240 кв.мм
- Количество жил: от 1 до 4
- Допустимая температура эксплуатации: от -60°С до +50°С
- Срок службы: не менее 40 лет
Какова максимальная рабочая температура жил СИП-кабеля? Длительно допустимая температура нагрева жил составляет 90°С. В режиме перегрузки допускается нагрев до 130°С, а при коротком замыкании — до 250°С.
Преимущества использования СИП-кабелей
СИП-кабели имеют ряд существенных преимуществ по сравнению с неизолированными проводами:
- Высокая надежность и безопасность
- Простота монтажа и обслуживания
- Снижение эксплуатационных расходов
- Уменьшение габаритов линий электропередачи
- Возможность прокладки по фасадам зданий
- Снижение потерь электроэнергии
За счет чего достигается высокая надежность СИП-кабелей? Наличие изоляции на всех жилах исключает короткие замыкания при схлестывании проводов и снижает вероятность обрывов из-за падения деревьев.
Области применения СИП-кабелей
СИП-кабели широко применяются в следующих областях:
- Воздушные линии электропередачи напряжением до 1 кВ
- Ответвления от ВЛ к вводам в здания
- Уличное освещение
- Прокладка по фасадам зданий
- Линии электропередачи 6-35 кВ (СИП-3)
Где чаще всего используются СИП-кабели? Наиболее широкое применение они нашли в распределительных сетях 0,4 кВ в городах и сельской местности, а также для подключения частных домов.

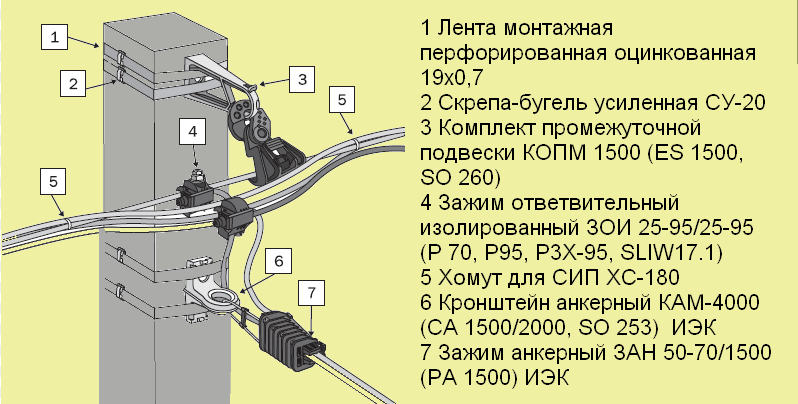

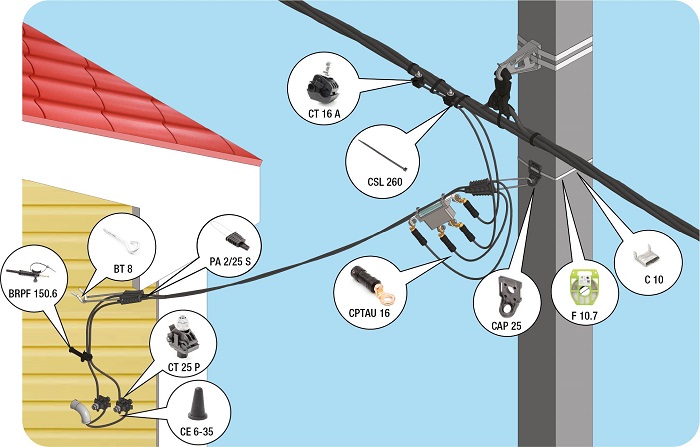

Особенности монтажа СИП-кабелей
Монтаж СИП-кабелей имеет ряд особенностей:
- Не требуется вырубка просек в лесных массивах
- Возможна прокладка совместно с действующими ВЛ
- Применяется специальная арматура для крепления и соединения
- Допускается монтаж при температурах до -20°С
- Не требуется изоляторов на опорах
Какие инструменты необходимы для монтажа СИП-кабелей? Основными инструментами являются клиновые зажимы для анкерного крепления, поддерживающие зажимы, натяжные устройства, инструмент для снятия изоляции.
Маркировка СИП-кабелей
Маркировка СИП-кабелей содержит следующую информацию:
- Аббревиатура СИП
- Тип кабеля (1, 2, 3 или 4)
- Количество и сечение жил
- Номинальное напряжение
- Материал изоляции
Пример маркировки: СИП-4 4х16-0,6/1
Как расшифровывается эта маркировка? СИП-4 означает тип кабеля без несущей жилы, 4х16 — четыре жилы сечением 16 кв.мм, 0,6/1 — номинальное напряжение 0,6/1 кВ.
Нормативные документы на СИП-кабели
Основные нормативные документы, регламентирующие требования к СИП-кабелям:
- ГОСТ 31946-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
- ТУ 16-705.500-2006 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи»
- ПУЭ 7-е издание «Правила устройства электроустановок»
Какие основные требования предъявляются к СИП-кабелям согласно ГОСТ? Стандарт устанавливает требования к конструкции, электрическим параметрам, механическим характеристикам, стойкости к внешним воздействиям.
Сравнение СИП с традиционными проводами
По сравнению с традиционными неизолированными проводами СИП имеет ряд преимуществ:
| Параметр | СИП | Неизолированный провод |
|---|---|---|
| Безопасность | Высокая | Низкая |
| Надежность | Высокая | Средняя |
| Потери электроэнергии | Низкие | Высокие |
| Эксплуатационные расходы | Низкие | Высокие |
В чем главное преимущество СИП перед неизолированными проводами? Высокая безопасность и надежность за счет наличия изоляции на всех жилах, что исключает короткие замыкания при схлестывании проводов.
Кабель СИП: история и достоинства
Содержание
- 1 История изобретения кабелей СИП
- 2 Электрическая энергия и СИП
- 3 Достоинства кабелей СИП
- 3.1 ЛЭП с неизолированным проводом
- 3.2 Отличия СИП
Кабель СИП – это самонесущий изолированный провод для передачи (обычно трёхфазного) низкого напряжения до 600 В (фазное напряжение)/1 кВ (линейное напряжение) на дальние расстояния и в целях местного распределения. Вошёл в обиход взамен оголённого по ряду причин. В РФ использование производится по ГОСТ 52373. В рамках документа аналогичная аббревиатура применяется и для маркировки защищённых кабелей высоких напряжений до 35 кВ (линейное), посему изделия также относят к СИП.
История изобретения кабелей СИП
Первым патентом на рассматриваемую тему считают заявленный 1 декабря 1908 года US960291 A. Это очевидно по простой причине: по тексту прямо говорится, что ранее для поддержки воздушные кабели снаружи привязывались к верёвке, служащей опорой.
Таким образом удавалось избежать обрыва. Шведские инженеры Рейнольд Фритьоф Рейнольдсон и Карл Эмиль Эгнер придумали, как упростить производство кабеля и прокладку линий.
Предлагалось в единый свинцовый экран заключить изолированные друг от друга при помощи бумаги либо прочих средств жилы, прочную верёвку. О материале суппорта умалчивается, но предполагается прочность. Обращает внимание факт, что к тому времени уже существовали полимеры, толком не изученные. Оболочку предложили свинцовую.
Линии электропередач
С 1868 года нитрат целлюлозы использовался в качестве материала для изготовления бильярдных шаров. Джон Уэсли Хьят искал… изолятор для электрических приборов, а помог игрокам. В 1862 году догадался смешать хлопковый пироксин с азотной кислотой и камфорой. Результатом стал целлулоид, который сегодня используется для изготовления шариков, используемых в настольном теннисе. Первую фенолформальдегидную пластмассу в 1909 году получил Лео Хендрик Баэкленд, материал явно не годился для использования в качестве кабельной изоляции по объективным причинам.
Если затрагивать вопрос химии обширно, сегодня не в силах побороть в кабелях СИП процесс фотодеполимеризации изолятора.
Чуть расскажем о начальных шагах по использованию изобретений. Считается, что первые серьёзные сети на низковольтных кабелях СИП стали использовать во Франции, это случилось в 50-х годах XX века. С 1966 года Electricite’ de France использует алюминиевую жилу, с 1977 – изоляцию из сшитого полиэтилена. В 10-е годы XXI века во Франции проложено 140 тыс. км трасс СИП кабеля, цифра постоянно увеличивается.
Что касается Скандинавии, родины изобретения, больше всего новинка нашла применения в Финляндии, где методику изолированных воздушных сетей осваивают с 60-х годов XX века. По некоторым данным на кабель СИП приходится до 75% общей протяжённости трасс. В Швеции сроки освоения схожи, но доля чуть ниже – 40 процентов (на 1984 год). Прочие страны не спешат переходить на СИП-кабели.
Электрическая энергия и СИП
В обозримом будущем электрическая энергия станет несменяемым источником для работы предприятий, фабрик, организации человеческого досуга.
Самонесущие изолированные провода
Согласно ГОСТ 52373 самонесущие изолированные провода (СИП) предназначены для передачи фазных напряжений до 600 В. Все прочие в рамках документа называют защищёнными. Деление производится по размеру сечения жил, номинальному напряжению и типу изоляции. У СИП называется рабочей, у прочих — защитной. Государственный стандарт провода классифицирует так:
- Согласно конструкции выделяют типы: с изолированной (2), неизолированной (1) нейтралью либо без указанной жилы (4), герметизированные (г) и с защитной изоляцией (3).
- Число жил: 1, 2, 3 или 4. Сечение фазных выбирается из ряда: 16, 25, 35, 50, 70, 95, 120, 150, 185 или 240 квадратных миллиметров, а нулевой (служащей прочим опорой) – 25, 35, 50, 54.6, 70, 95. При отсутствии нейтрали возможны для прочих линий лишь первые две цифры из представленных. В проводах с нулевой жилой возможно наличие вспомогательных (цепь освещения или контроля) числом от 1 до 3 и сечением из ряда: осветительных – 16, 25, 35; контрольных – 1.
5, 2.5, 4 квадратных миллиметра.
5, 2.5, 4 квадратных миллиметра.Аббревиатура СИП входит в маркировку провода, в народе кабель так и называют без привычного в подобного рода случаях сленга. Через тире добавляется тип (см. выше), после указываются число, сечение фазных, нулевых и (через знак плюса) вспомогательных жил (по наличию таковых). Маркировка довершается рабочим напряжением (в кВ: фазное/линейное – см. выше) и в отдельных случаях номером технических условий на изделие, содержащие таблицы с расшифровкой параметров по типам. Включая: удельную массу, прочность на обрыв и др.
Большинство параметров, указанных в ГОСТ, интересны лишь производителям – число проволок в жиле или шаг скрутки. Однако часть учитывают и электрики – усилие на разрыв и сдвига изоляции. Таблицы на рисунке приведены для справки. При осуществлении конкретных манипуляций с прокладкой сетей следует руководствоваться государственным стандартом, текст которого периодически обновляется.
Информационная таблица
Электрическое сопротивление даётся в пересчёте на 1 км для нормальных условий (комнатная температура), а усилия на разрыв помогут правильно определить способы прокладки линии.
По международным соглашениям фазы и нейтраль маркируются определённым образом:
- Полимерный изолятор I фазы красный, с одной продольной выступающей полосой.
- Полимерный изолятор II фазы белый и имеет два продольных выступа.
- III фаза – голубая, три выступа.
- Нейтраль имеет изолятор без красителя с множественными выступами.
Достоинства кабелей СИП
ЛЭП с неизолированным проводом
Чтобы понять прелести использования кабелей СИП, поговорим о прочих способах передачи энергии на расстояние. В целях экономии каждая фаза идёт по оголённому проводу. Удаётся снизить цену на оплётке. Приходится ставить фарфоровые линейные изоляторы, это все равно менее затратно. Частота 50 Гц слабо излучается в пространство, а ощутимые помехи прокладке подобных сетей встречаются нечасто.
Фазные провода идут в пролётах сверху, прямо под молниезащитным тросом (на линиях свыше 35 кВ), под ними (при необходимости) – нейтраль. Подвески бывают вертикальными поддерживающими (по 1 шт на столб), либо натяжными (сдвоенными, с проложенным между ними шлейфом провода).
Опоры с первым родом изоляторов называют промежуточными, со вторым – анкерными. Поддерживающие подвески при обрыве или смещении нагрузок чуть отклоняются в сторону, пружиня и уберегая столбы от падения. Анкерные опоры блокируют распространение деформирующих усилий далее по сети, по определению мощнее (снабжаются ригелями). Применяются на поворотах линии с углом свыше 10 градусов.
Заземление опор ЛЭП
Каждая опора заземлена: кусок рельса или металлический штырь вкопан у основания. На эту цепь возможно завести корпус распределительного щитка, предварительно измерив сопротивление. Заземление требуется для правильной работы систем релейной защиты. В качестве материала жил используются медь и алюминий, как недорогие из имеющихся в распоряжении электротехники металлов. Авиационный металл ввиду дешевизны берётся сечением вполовину больше для обеспечения должной прочности, но весит на 60% меньше. Используется чистый алюминий с долей чистого вещества от 99,5 до 99,85%.
Для обеспечения механической прочности высоковольтных линий (АЖС) в центр вставляется сердечник из стали.
Примеры исполнения проводов присутствуют в ГОСТ 839. Недостатком алюминиевых сплавов считается сравнительно сильная коррозия, составляющая, в зависимости от местности, 0,02 – 0,8 мкм/год. Для устранения дефекта идут на различные меры:
- В проводах АСКС межпроволочное пространство заполняется нейтральной смазкой.
- В проводах АКП, АСКП – аналогично, но смазка повышенной термостойкости.
- В проводах АСК сердечник из стали дополнительно изолирован двумя лентами полиэтилентерефталанта.
В СИП иначе. Там жилы переплетены и заключены в общую полимерную изоляцию. Нейтраль чаще идёт посередине. У оголённых проводов имеется перед СИП ряд недостатков:
- Шаговое напряжение способно убить мелких пичужек, избирающих линию передач излюбленным местом посиделок. Вольтаж столь высок, что гипотетически возможно возникновение ситуации, когда убивать станет разность даже между точками, находящимися на расстоянии считаных сантиметров.
- При обрыве нейтрали сложно выявить поломку. Подобные ситуации гипотетически опасны, оборудование начинает работать в неправильном режиме. Изменяется направление движения тока на определённые доли периода частоты.
- Прокладка линий электропередач с оголёнными проводами требует обязательной зачистки местности: каждый видел просеки, вырубаемые под высоковольтные ЛЭП, чтобы в мокрую погоду разряд не достиг посредством влажных веток и ствола земли. Естественные помехи становятся причиной обрыва нейтрали, о чем уже сказано выше.
- Сильный ветер способен перехлестнуть провода. Даже если длится недолго, проскочит дуга, образуются искры. В сухое и жаркое время года это с большой степенью вероятности станет причиной пожара.
Подобные ситуации гипотетически опасны, оборудование начинает работать в неправильном режиме. Изменяется направление движения тока на определённые доли периода частоты.Все перечисленное приводит к тому, что приходится ставить линейные изоляторы, а фазные провода и нейтраль разносить на возможно большее расстояние. Что закономерно приводит к необходимости использования ригелей (в фундаменте) с целью увеличения площади опоры.
Отличия СИП
Исходя из сказанного выше, обычных здравых соображений, выделяют ключевые преимущества кабеля СИП:
- Отсутствие необходимости в мощных линейных изоляторах.
- Сравнительная безопасность для обслуживающего персонала.
- Уменьшение ширины трассы за счёт сочетания всех жил в одной изоляции.
- Некритичность к погодным условиям, отсутствие коррозии, искрения.
- Отсутствие необходимости в тщательной очистке местности.
- Кража электричества (накидкой проводников) становится затруднительной, а для инспекции – визуально легко различимой.
- Безвредность для животных и птиц, прочих представителей фауны.
- Резистентность к природным катаклизмам, в первую очередь перехлёсту воздушным потоком.
- Простота укладки трассы и экономия материалов при производстве. Процесс настолько прост, что обычным является такой случай: в стену ввинчивается крюк, за который цепляется кабель. Иногда изоляция обжимается хомутом.
Имеются и недостатки, большинство которых относится к линиям значительной протяжённости. В первую очередь – сравнительно большой погонный вес, за счёт чего опоры приходится ставить чаще. Если это деревянные столбы, процесс сравнительно прост, но бетонные конструкции стоят дорого, возводятся дороже.
Стоимость кабеля СИП сравнительно высока, но у частника нет иного выбора при местной разводки электросети.
Никто не может отменить процесс деполимеризации, очевидно, что сегодня кабели СИП остаются единственным решением для частных домовладельцев. Что касается промышленных масштабов, здесь требуется усиленная изоляция. Впрочем, химия полимеров не стоит на месте.
технические характеристики, расшифровка, ГОСТ, ТУ, применение 🚩9 сечений по цене от 25.18 ₽ до 267.86 ₽
ГОСТ СИП-4: 31946-2012Нормативная документация: ТУ 16-705.500-2006
Код ОКПО: 35 5332 1100
Расшифровка СИП-4
- С — Самонесущий
- И — Изолированный
- П — Провод
- 4 — Без нулевой несущей жилы
Конструкция провода СИП-4
- Токопроводящая жила — алюминиевые жилы, круглой формы, многопроволочные уплотненные.
- Изоляция — светостабилизированный сшитый полиэтилен (ПЭ).
- Второстепенная токопроводящая жила — алюминиевая, изолированная светостабилизированным сшитым полиэтиленом.
- Провод — изолированные основные жилы, скрученные между собой.
- Скрутка изолированных жил имеет правое направление.
Технические характеристики СИП-4
| Номинальное переменное напряжение | 0,66/1 кВ частотой 50 Гц |
| Испытательное импульсное напряжение | 20 кВ |
| Коэфициент линейного расширения алюминиевого сплава | не более 23х10-6 1/°С |
| Удельное объемное сопротивление изоляции и защитной изоляции, при длительно-допустимой температуре нагрева токопроводящих жил | не менее 1х1012 Ом*см |
| Строительная длина, не менее | 200-450 метров |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Модуль упругости токопроводящей жилы | не менее 62 500 Н/мм2 |
| Прочность при растяжении проволок из алюминиевого сплава | не менее 295 Н/мм2 |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Относительное удлинение при разрыве | не менее 4% |
| Диапазон температур эксплуатации | от -60°С до +50°С |
| Вид климатического исполнения | B, категорий размещения 1, 2 и 3 по ГОСТ 15150 |
| Класс пожарной безопасности | не требований |
| Минимальная температура прокладки кабеля без предварительного подогрева | -20°С |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до +35°C |
98% |
| Допустимая температура нагрева жил | длительно-допустимая +90°С предельная при коротком замыкании +250°С |
| Гарантийный срок эксплуатации | 3 года |
| Срок службы | не менее 40 лет |
Подвеска проводов в воздушных линиях электропередачи должна соответствовать требованиям «Правил устройства электроустановок».
Провода стойки к воздействию солнечного излучения.
Характеристики изоляции из светостабилизированного сшитого полиэтилена
| Наименование характеристики | Значение |
| До старения | |
| Прочность при растяжении, МПа, не менее | 12,5 |
| Относительное удлинение при разрыве, %, не менее | 200 |
| После старения в термостате при температуре (135±3)°С в течение 168 часов | |
| Изменение* значения прочности при растяжении, %, не более | ±25 |
| Изменение* значения относительного удлинения при разрыве, %, не более | ±25 |
| Тепловая деформация | |
| Относительное удлинение после выдержки при температуре (200±3)°С и растягивающей нагрузке 0,2 МПа, %, не более | 175 |
| Остаточное относительное удлинение после снятия нагрузки и охлаждения, %, не более | 15 |
| Водопоглощение после выдержки в течение 336 часов в воде при температуре (85±2)°С: изменение массы, мг/см2, не более | |
| Усадка после выдержки в термостате при температуре (130±3)°С в течение 1 часа, %, не более | 4 |
| Стойкость к продавливанию при воздействии температуры (90±2) °С в течение 4 часов: глубина продавливания, %, не более | 50 |
| Содержание сажи, %, не менее | 2,5 |
* Изменение — разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах от последнего.
Таблица сечений и маркоразмеры СИП-4
| Число жил и номинальное сечение жилы, мм2 | Максимальный наружный диаметр, мм | Расчетная масса, кг/км |
| 2х16 | 15 | 139 |
| 4х16 | 18 | 278 |
| 2х25 | 17 | 196 |
| 4х25 | 21 | 392 |
| 4х35 | 23 | 494 |
| 4х50 | 27 | 665 |
| 4х70 | 32 | 942 |
| 4х95 | 36 | 1245 |
| 4х120 | 40 | 1583 |
Аналоги СИП-4
—
Где применяется
Провод предназначен:
- для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха 2 и 3 по ГОСТ 15150, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Цвета
Кабель выпускается в черном цвете.
Основные токопроводящие жилы у СИП-4 должны иметь цветовое или цифровое отличительное обозначение, реже в виде продольно выпрессованных рельефных полос на изоляции, нанесенных тиснением.
Изолированная нулевая несущая жила не должна иметь отличительного обозначения. Вспомогательные жилы для цепей контроля могут не иметь отличительного обозначения.
Цветовое обозначение выполняется в виде цветных продольных полос шириной не менее 1 мм. Как правило используются красный, зеленый, синий, желтый и белый цвета.
🔺 Количество товара в каталоге 9 по цене от
25.18 ₽
🔺 Технические характеристики, фото, выбор по параметрам, оптовая и розничная продажа
🔺 Доставка по Москве и всей России
SIP-транкинг для кабеля | Технологии, архивы
Транкинг протокола инициации сеанса (SIP) — это оксюморонная всеобъемлющая фраза, используемая для описания набора услуг, спрос на которые быстро растет на рынке в секторе коммерческих услуг.
Магистраль известна на телекоммуникационном жаргоне как единая цепь между двумя телекоммуникационными устройствами. SIP поддерживает соединения «один к одному», «один ко многим» и «многие к любому» без каких-либо ограничений на количество отдельных сеансов, которые могут быть установлены в рамках отдельного соединения.
Помимо этого пояснения, существуют реализации, которые хорошо заменяют устаревшие магистральные службы для предприятий малого и среднего бизнеса (SMB), определяемых менее чем 100 пользователями, а также для крупных предприятий с распределенным географическим положением. В этом обсуждении мы рассмотрим ряд вещей, известных под общим названием SIP-транкинг, и разобьем их на функциональные классы.
Приложения
Первое приложение, которое будет обсуждаться для SIP-транкинга, — это то, которое используется операторами связи и обычно не продается как услуга для конечных пользователей. Я буду называть это использование прокси-сервером маршрута. В сетях операторов связи большие объемы голосового трафика могут более эффективно передаваться по сети с помощью шлюзов SIP с временным мультиплексированием (TDM) в обход коммутируемой телефонной сети общего пользования (ТСОП).
(См. рис. 1.) Экономическая эффективность достигается за счет минимизации использования передачи обслуживания TDM от оператора к оператору и транспорта по дорогостоящему транспорту TDM. Телекоммуникационные технологи предсказывают, что со временем межсетевое соединение Интернет-протокола (IP) превзойдет и в конечном итоге заменит межсоединение TDM.
Массив
Производным от прокси-сервера является пиринговое соглашение. (См. рис. 2.) Операторы связи могут договориться об обмене трафиком или услугами на уровне передачи голоса по IP (VoIP), опять же избегая PSTN.
Массив
Возможность получения дохода от малого и среднего бизнеса для кабельных операторов связана с SIP-транкингом для конечных пользователей. Вообще говоря, существует четыре различных варианта этой возможности: размещенная голосовая связь, замена канала интерфейса первичной скорости (PRI) (или T-1 через HFC), IP Centrex и SIP-транкинг к IP-PBX (частная телефонная станция).
Размещенный голос
Начиная с размещенной голосовой связи, бизнес-приложение представляет собой услугу замены телефонной линии PSTN с набором функций пользовательской телефонии, аналогичным PacketCable 1.
5. Он также предоставляет возможности управления услугами через Интернет, которые обычно доступны только предприятиям, имеющим УАТС. Многие доступные возможности управления услугами превосходят возможности традиционных АТС. Устройство в помещении клиента представляет собой встроенный цифровой голосовой адаптер (EDVA), чаще называемый адаптером встроенного мультимедийного терминала SIP (EMTA). В этой конфигурации используется динамическое качество обслуживания (DQoS) PacketCable Multimedia (PCMM). Предоставляемая голосовая возможность — это аналоговая телефонная линия, и можно использовать традиционные телефонные трубки. (См. рис. 3.) Первоначально компания Cox исследовала предоставление этого типа услуг с помощью кабельного модема DOCSIS и автономного ATA, но обнаружила, что проблемы с качеством обслуживания и управлением устройствами слишком сложны для решения.
ArrayT-1 через HFC
Второй областью высокого спроса является T-1 поверх HFC или PRI для обслуживания устаревших УАТС.
В этом случае локальным устройством клиента является кабельный модем DOCSIS и интегрированное устройство доступа (IAD). Предоставляемая услуга является PRI. (См. рис. 4.) PRI традиционно являются дорогими предложениями от операторов связи. Кабельные операторы могут использовать свой охват HFC для предоставления этого типа телекоммуникационных услуг по значительно сниженной цене, в отличие от выделенного четырехпроводного медного или оптоволоконного интерфейса. Это также не требует внесения изменений в АТС, принадлежащую клиенту.
Массив
Само устройство IAD может быть оснащено пользовательскими интерфейсами, помимо PRI, такими как аналоговые линии FXS, если у заказчика есть такая потребность. IAD имеет возможности третьего уровня, которые можно использовать для управления IP-трафиком, включая безопасность и QoS. Одной из проблем кабельных операторов, предоставляющих эту услугу, является то, что для передачи голоса используется больше пропускной способности DOCSIS, чем в обычных жилых приложениях, поэтому требуется тщательное планирование и распределение ресурсов оконечной системы кабельного модема (CMTS).
IP Центрекс
Третье приложение, IP Centrex, полностью отказывается от аналоговых линий и каналов TDM. Устройствами в помещении клиента являются телефонные трубки VoIP (SIP-телефоны) и потенциально SIP-клиенты, работающие на других устройствах, таких как ПК и КПК. Этот тип услуги предлагает все возможности традиционного цифрового Centrex, а также множество дополнительных услуг. Доставка может осуществляться через DOCSIS или Ethernet. (См. рис. 5.)
Массив
Однако реализацияможет быть сложной, потому что эта услуга подключается к локальной сети клиента (LAN) и требует решения всех проблем безопасности и управления трафиком, которые возникают в этом случае. В Cox мы все еще определяем стандартную стратегию пограничной сети, сравнивая сетевое управление пограничной сетью с помощью пограничного контроллера сеанса (SBC) или стека клиентского оборудования (CPE), который включает в себя функции безопасности маршрутизатора/брандмауэра и управления сеансом.
IP АТС
Последним приложением, в котором можно развернуть SIP-транкинг, является SIP-транкинг к IP-АТС.
IP-АТС стала доминирующим аппаратом телефонии, приобретаемым клиентами среднего и крупного бизнеса. Поставки IP-АТС несколько лет назад обогнали традиционные TDM-АТС, и эта тенденция будет продолжаться. Для этого типа клиентов большинство голосовых и голосовых интегрированных функций обеспечивается самой IP-АТС. Оператор в основном обеспечивает подключение, маршрутизацию PSTN, непрерывность бизнеса и телефонные номера.
Диапазон сложности обслуживания клиентов данного типа может быть очень широким. В простой версии используется один IP-канал с граничным устройством разграничения для одной географической IP-АТС. Поскольку существует множество производителей этих устройств, взаимодействие между сетевыми устройствами поставщика услуг и рассматриваемой IP-АТС становится обязательным. В настоящее время Cox проверяет возможность поддержки взаимодействия с пятью ведущими поставщиками IP-АТС.
Некоторым корпоративным клиентам придется иметь дело со сложными унаследованными ситуациями.
(См. рис. 6.) У них могут быть устройства разных поставщиков, разбросанные по разным адресам. В конечном счете, они будут стремиться к бесшовной унификации этих отдельных устройств, и создание целостных коммуникационных возможностей становится огромной проблемой интеграции для поставщика услуг. Как мы узнали в Cox, это не для слабонервных.
Массив
Крупные предприятия могут также запрашивать специальные возможности, такие как бесшовная интеграция телефонных служб с бизнес-приложениями клиентов или многоуровневое приоритетное приоритетное использование (MLPP). Часто это устаревшие функции коммутации каналов, которые широко не поддерживаются IP-устройствами, или недавно появившиеся веб-возможности, зависящие от поставщика. В таких случаях оператору, возможно, придется принимать трудные решения, такие как разработка необработанных функций или дорогостоящая устаревшая интеграция, чтобы выиграть бизнес SIP-транкинга.
Резюме
Таким образом, SIP становится доминирующим протоколом для голосовых услуг следующего поколения.
Протокол и его расширения могут в конечном итоге заменить все устаревшие механизмы PSTN для предоставления голосовых услуг. SIP-транкинг — отличная возможность для кабельных операторов получить новый доход в коммерческом пространстве, но требует нового мышления, чтобы использовать возможности для повышения ценности услуг связи для клиентов.
Для тех, кто только вступает на этот путь, сначала узнайте, где находятся ваши реальные рыночные возможности, разработайте наиболее стандартную реализацию, какую только сможете, и не экономьте на качестве или надежности. Здравый смысл подсказывает, что опыт работы с мобильными телефонами привел к тому, что общественность потеряла чувствительность к более низкому качеству голоса. Поскольку коммерческие клиенты полагаются на услуги голосовой связи, чтобы вести свой бизнес и зарабатывать деньги, Кокс усвоил несколько очень тяжелых уроков о том, как мало терпимости на коммерческом рынке к чему-либо меньшему, чем «операторский класс».
Брюс МакЛеод — исполнительный директор по голосовым технологиям и инженерии компании Cox Communications.
Боковая панель: Фон SIP
Интересно, что в то время как SIP обычно считается протоколом передачи голоса по Интернету (VoIP), его первоначальные изобретатели — Марк Хэндли, Хеннинг Шульцринн и их академические группы — задумали возможность мультимедийной связи в реальном времени для плоской сети, где голос был всего лишь одним элементом обслуживания. и не основная цель. Эта концепция была первоначально описана в черновике Интернета как протокол объявления сеанса (SAP) в 1919 году.96 и превратился в RFC 2543, протокол инициации сеанса, и стал краеугольным камнем рабочей группы Multi-Party Multimedia Session Control, чья предыдущая работа включала протокол потоковой передачи в реальном времени (RTSP). MMUSIC по-прежнему является хранителем SIP.
Базовый документ SIP был доработан, и в настоящее время широко распространенная версия задокументирована в RFC 3261. Желательные черты SIP как протокола VoIP сводятся к простоте и гибкости. Сам SIP имеет всего несколько команд, что делает его простым, но использует протокол описания сеанса и многочисленные расширения RFC 3261, обеспечивающие большую гибкость.
SIP
Масштабируемые магистральные линии от надежного местного провайдера
Наш протокол инициации сеанса (SIP) 1 магистральные линии поддерживаются сетью Midco, самой обширной в регионе. Когда речь идет о надежном соединении, мы имеем в виду бизнес.
SIP позволяет использовать преимущества передачи голоса по интернет-протоколу (VoIP) при сохранении качества связи. Ваши телефонные разговоры преобразуются в данные, которые отправляются по IP-сети. Если вам нужно масштабировать свои линии, SIP также обеспечивает большую гибкость, чем такие варианты, как технология T1.
Мы гарантируем качество обслуживания (QoS)
SIP-линии Midco работают в нашей собственной сети. Это означает, что ваши звонки всегда будут четкими. Если у вас отключится Интернет, ваши телефонные линии останутся активными, потому что частная сеть Midco не пересекает общедоступный Интернет. На самом деле, мы настолько заинтересованы в бесперебойной работе, что вы получаете обязательство QoS, когда подписываете контракт с Midco.
Простота настройки и добавления сеансов
Независимо от того, требуется ли вам один или 1000 сеансов одновременно, мы можем добавить линии SIP по мере необходимости. Его можно масштабировать в соответствии с вашим бизнесом.
1 SIP-транкинг доступен для АТС, сертифицированных для работы с нашими услугами. Свяжитесь с нами, чтобы получить список сертифицированных АТС.
Масштабируемые магистральные линии от надежного местного провайдера
Наш протокол инициации сеанса (SIP) 1 магистральные линии поддерживаются сетью Midco, самой обширной в регионе. Когда речь идет о надежном соединении, мы имеем в виду бизнес.
SIP позволяет использовать преимущества передачи голоса по интернет-протоколу (VoIP) при сохранении качества связи. Ваши телефонные разговоры преобразуются в данные, которые отправляются по IP-сети. Если вам нужно масштабировать свои линии, SIP также обеспечивает большую гибкость, чем такие варианты, как технология T1.
Мы гарантируем качество обслуживания (QoS)
SIP-линии Midco работают в нашей собственной сети. Это означает, что ваши звонки всегда будут четкими. Если у вас отключится Интернет, ваши телефонные линии останутся активными, потому что частная сеть Midco не пересекает общедоступный Интернет. На самом деле, мы настолько заинтересованы в бесперебойной работе, что вы получаете обязательство QoS, когда подписываете контракт с Midco.
Простота настройки и добавления сеансов
Независимо от того, требуется ли вам один или 1000 сеансов одновременно, мы можем добавить линии SIP по мере необходимости. Его можно масштабировать в соответствии с вашим бизнесом.
1 SIP-транкинг доступен для АТС, сертифицированных для работы с нашими услугами. Свяжитесь с нами, чтобы получить список сертифицированных АТС.
Позвольте нам оценить ваши потребности
Наши консультанты помогут вам найти телефонное решение, соответствующее вашим целям, бюджету и техническим требованиям.
