Что такое СИП кабель и для чего он используется. Какие существуют виды СИП проводов. Каковы основные технические характеристики и преимущества самонесущих изолированных проводов. Как правильно выбрать и применять СИП кабель.
Что такое СИП кабель и его основное назначение
СИП расшифровывается как самонесущий изолированный провод. Это современный тип кабеля, предназначенный для передачи и распределения электроэнергии в воздушных линиях электропередачи. Основные сферы применения СИП кабеля:
- Монтаж воздушных ЛЭП напряжением 0,4-35 кВ
- Прокладка осветительных сетей
- Выполнение ответвлений от ЛЭП к потребителям
- Подключение вводов в здания и сооружения
В чем заключаются ключевые отличия СИП от обычных неизолированных проводов? Главная особенность — наличие изоляции токоведущих жил, выполненной из светостабилизированного сшитого полиэтилена. Это обеспечивает высокую надежность и безопасность линий электропередачи.

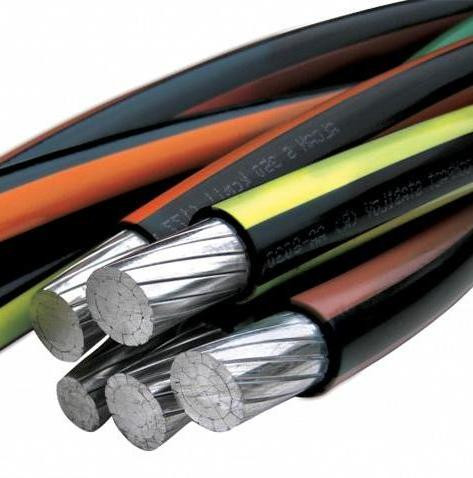

Конструкция и основные элементы СИП кабеля
Типовая конструкция СИП кабеля включает следующие основные элементы:
- Токопроводящие жилы из алюминия или алюминиевого сплава
- Изоляция жил из светостабилизированного сшитого полиэтилена
- Несущая жила (нулевая или заземляющая) — может быть изолированной или неизолированной
Токопроводящие жилы формируются из скрученных алюминиевых проволок. Это обеспечивает гибкость и прочность кабеля. Несущая жила выполняется из высокопрочного алюминиевого сплава и воспринимает основные механические нагрузки.
Основные виды и маркировка СИП кабелей
Существует несколько основных разновидностей СИП кабелей, различающихся конструкцией и характеристиками:
- СИП-1 и СИП-2 — имеют три изолированные фазные жилы и одну неизолированную несущую нулевую жилу
- СИП-1А и СИП-2А — модификации с изолированной несущей жилой
- СИП-3 — одножильный кабель для высоковольтных ЛЭП до 35 кВ
- СИП-4 — без несущей жилы, для ответвлений и вводов в здания
В маркировке указывается тип кабеля, количество и сечение жил. Например, СИП-2 3х70+1х95 означает трехжильный кабель с сечением фазных жил 70 мм² и несущей жилой 95 мм².
Технические характеристики СИП проводов
Основные технические параметры СИП кабелей:
- Номинальное напряжение: 0,6/1 кВ для СИП-1,2,4; до 35 кВ для СИП-3
- Допустимая температура эксплуатации: от -60°С до +50°С
- Максимальная рабочая температура жил: 70-90°С
- Срок службы: 30-40 лет
- Минимальный радиус изгиба: 10 диаметров кабеля
Какие факторы влияют на выбор сечения жил СИП? Основными критериями являются передаваемая мощность, протяженность линии и допустимые потери напряжения. Для бытовых потребителей обычно достаточно сечения 16-25 мм².
Преимущества использования СИП кабеля
Применение СИП кабелей дает ряд важных преимуществ по сравнению с традиционными неизолированными проводами:
- Высокая надежность и бесперебойность электроснабжения
- Снижение эксплуатационных расходов
- Простота и скорость монтажа
- Возможность прокладки по фасадам зданий
- Минимизация несанкционированных подключений
- Безопасность при случайном контакте
- Уменьшение габаритов линии
Как СИП кабель влияет на снижение аварийности ЛЭП? Изолированные жилы исключают короткие замыкания при схлестывании проводов, существенно уменьшается вероятность обрывов из-за падения веток.
Особенности монтажа и эксплуатации СИП
При монтаже СИП кабелей необходимо соблюдать следующие основные правила:
- Использовать специальную арматуру (анкерные и поддерживающие зажимы)
- Соблюдать допустимые механические нагрузки и стрелы провеса
- Применять инструмент для снятия изоляции, исключающий повреждение жил
- Обеспечивать герметичность соединений и оконцеваний
Каковы особенности обслуживания линий с СИП кабелем? Благодаря изоляции жил отпадает необходимость в регулярной расчистке трасс. Допускается выполнение работ под напряжением с соблюдением мер безопасности.
Экономическая эффективность применения СИП
Хотя стоимость СИП кабеля выше, чем у неизолированных проводов, его применение дает значительный экономический эффект за счет:
- Снижения потерь электроэнергии
- Уменьшения эксплуатационных затрат
- Сокращения сроков монтажа
- Увеличения срока службы линии
- Снижения затрат на вырубку просек
Как оценить срок окупаемости перехода на СИП? Обычно инвестиции в модернизацию ЛЭП с использованием СИП окупаются за 2-3 года эксплуатации за счет снижения потерь и повышения надежности.
Области применения различных типов СИП кабелей
Разные модификации СИП кабелей имеют свои оптимальные сферы применения:
- СИП-1 и СИП-2: магистральные линии 0,4 кВ
- СИП-1А и СИП-2А: ответвления к потребителям
- СИП-3: высоковольтные ЛЭП 6-35 кВ
- СИП-4: вводы в здания, внутридомовые сети
При выборе типа СИП следует учитывать напряжение сети, механические нагрузки, условия прокладки и эксплуатации. Для сложных условий рекомендуется применять кабели с изолированной несущей жилой.
Сравнение СИП с традиционными неизолированными проводами
По сравнению с голыми проводами типа А и АС, СИП кабели имеют следующие преимущества:
- Высокая электробезопасность
- Снижение потерь при передаче электроэнергии
- Уменьшение габаритов линии
- Возможность совместной подвески с линиями связи
- Простота обслуживания и ремонта
К недостаткам СИП можно отнести более высокую стоимость и сложность монтажа ответвлений. Однако эти минусы компенсируются при длительной эксплуатации.
Рекомендации по выбору СИП кабеля
При выборе СИП кабеля необходимо учитывать следующие факторы:
- Напряжение сети и передаваемую мощность
- Климатические условия эксплуатации
- Механические нагрузки (ветер, гололед)
- Способ прокладки и монтажа
- Требования по надежности электроснабжения
Для правильного выбора сечения жил рекомендуется выполнить электрический расчет линии с учетом допустимых потерь напряжения. При подборе арматуры следует ориентироваться на конкретную марку СИП.
Применение провода СИП
Самонесущий изолированный провод (СИП) представляет собой эффективное решение для прокладки воздушных линий электропередач, осветительных линий, выполнения ответвлений от ЛЭП к потребителям. Несмотря на достаточно длительное использование на Западе, для нашей страны СИП – сравнительно новое явление. Тем не менее, опыт эксплуатации однозначно подтверждает эффективность перехода на провода этого типа.
Провод СИП становится отличной альтернативой неизолированным проводам. Самонесущий изолированный провод представляет собой скрученные в жгут токоведущие жилы, которые формируются из витых алюминиевых проволок. Токоведущие жилы имеют изоляцию из сшитого на молекулярном уровне полиэтилена высокого давления. Провод СИП, в зависимости от типа, также может также иметь неизолированную алюминиевую жилу, которая используется в качестве несущего троса и может выполнять функцию нулевой или заземляющей жилы. Основной сферой применения проводов СИП является монтаж воздушных линий электропередач 0,4 кВ, осветительных сетей, подключение вводов зданий и других потребителей.
В зависимости от конструкции различают несколько видов провода СИП. К числу наиболее популярных марок относятся СИП-1 и СИП-2. Это самонесущие изолированные провода, имеющие три фазные токоведущие жилы и одну несущую нулевую жилу без изоляции, выполненную из сверхпрочного алюминиевого сплава. Отличием этих марок является то, что в СИП-1 изоляция жил выполняется из светостабилизированного термопластичного полиэтилена, а в СИП-2 – из светостабилизированного сшитого полиэтилена. Благодаря этому СИП-2 имеет более высокие эксплуатационные характеристики, в том числе более высокую температуру допустимого нагрева в рабочем режиме, при перегрузках и при коротком замыкании. Провода этих двух типов чаще всего применяются для монтажа воздушных ЛЭП и осветительных линий. Также существуют модификации СИП-1А и СИП-2А с изолированными несущими жилами, отличающиеся максимальной эксплуатационной надежностью и безопасностью.
Алюминиевый провод СИП-3 имеет одну изолированную жилу. Эта модификация может использоваться для замены обычных неизолированных проводов с возможностью их более близкого расположения.
провод СИП-4Для монтажа вводов в здания, как правило, используется распределительный провод СИП-4. Его отличительной особенностью является отсутствие несущей нулевой жилы. Это связано с тем, что для монтажа ответвлений используются небольшие отрезки кабеля, что обуславливает сравнительно низкие механические нагрузки. Самонесущий изолированный провод этого типа представляет собой четыре фазные жилы одинакового сечения, скрученные в пучок. Наибольшее распространение получили провода СИП-4 с сечением токоведущих жил 16 мм2. Такого размера сечения, как правило, оказывается более чем достаточно для обеспечения бесперебойного электроснабжения бытовых потребителей, а применение для этих целей алюминиевых проводов меньшего сечения запрещено ПУЭ.
Для монтажа провода СИП используется специально разработанная арматура. В частности, применяются различные типы зажимов, монтажные колпачки, бандажные ленты. Существующая арматура дает возможность осуществлять монтаж линий электропередач самонесущим изолированным проводом с минимальными трудозатратами в кратчайшие сроки.
Применение провода СИП для прокладки линий электропередач дает целый ряд важныхмонтаж СИП на опоры преимуществ. В первую очередь это связано со свойствами применяемого для изоляции полиэтилена. Этот материал обладает высокой устойчивостью по отношению к большинству неблагоприятных природных факторов. Благодаря этому срок эксплуатации изолированных проводов может составлять до 25 лет с полным сохранением основных функциональных характеристик. Кроме этого, самонесущий изолирующий провод, благодаря наличию прочной несущей жилы обладает высокими механическими характеристиками и обеспечивает стабильность электроснабжения. Это связано с тем, что токоведущие жилы практически не воспринимают никакой механической нагрузки.
Использование СИП сводит к минимуму аварийность на воздушных ЛЭП и практически исключает случаи потери фазы, коротких замыканий и т.п. Значительно повышается и качество поставляемой потребителям электроэнергии. Важнейшим преимуществом также является минимизация возможности поражения электротоком людей, а также снижение уровня пожароопасности ЛЭП.
СИП — самонесущий изолированный провод
на главную
СИП — самонесущий изолированный провод, предназначенный для организации воздушных силовых линий, осветительных сетей и ответвлений к вводам в дома и постройки, на переменное напряжение 0,66/1 кВ номинальной частотой 50 Гц.
В отличии от использовавших ранее кабелей А и АС обладает оболочкой и изоляцией из светостабилизированного сшитого полиэтилена, что позволяет избежать короткого замыкания при падении опор, обрывах или перехлестах кабеля . В то же время, провод СИП имеет несущую металлическую, уплотненную, многопроволочную нулевую жилу, круглой формы, из алюминиевого сплава , что позволяет увеличить расстояние между опорами и, соответственно, уменьшить их количество.
Использование в качестве изоляции светостабилизированного сшитого полиэтилена препятствует обрастанию провода мокрым снегом и ледяными массами в процессе эксплуатации.
Характеристики проводов СИПт-1, СИПт-2, СИП-1, СИП-2, СИП-2а
температура окружающей среды при эксплуатации кабеля — от -50°С до 50°С.
относительная влажность воздуха (при температуре до 35 °С) — 98%.
предельная длительно допустимая рабочая температура жил — 70°С для СИПт и 90°С для СИП-1, СИП-2 – 90°С.
максимальная температура нагрева жил при коротком замыкании — 135°С для СИПт и 250°С для СИП-1, СИП-2.
минимально допустимый радиус изгиба при прокладке — 10 диаметров кабеля.
минимальная температура прокладки кабеля без предварительного подогрева — -20°С.
срок службы — 30 лет.
предельно допустимая температура нагрева жил кабелей в аварийном режиме
(или режиме перегрузки): —
80°С для СИПт и 130°С для СИП-1, СИП-2.
номинальное напряжение — 0,6/1 кВ.
гарантийный срок эксплуатации кабеля — 3 года.
Характеристики СИП-3а
минимально допустимый радиус изгиба при прокладке — 10 диаметров кабеля.
номинальное напряжение — до 20 кВ, 35 кВ.
гарантийный срок эксплуатации кабеля — 3 года.
максимальная температура нагрева жил при коротком замыкании — 250°С.
минимальная температура прокладки кабеля без предварительного подогрева — -20°С.
относительная влажность воздуха (при температуре до 35 °С) — 98%.
срок службы не менее — 40 лет.
предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) — 130°С.
предельная длительно допустимая рабочая температура жил — 90°С.
температура окружающей среды при эксплуатации кабеля — от -60°С до 50°С.
Характеристики СИП-4, СИПс-4, СИПн-4
максимальная температура нагрева жил при коротком замыкании — 135°С для СИП-4, СИПн-4 и 250°С для СИПс-4.
срок службы не менее — 30 лет.
номинальное напряжение — 0,6/1 кВ.
предельная длительно допустимая рабочая температура жил — 70°С для СИП-4, СИПн-4 и 90°С для СИПс-4.
минимальная температура прокладки кабеля без предварительного подогрева — -20°С.
относительная влажность воздуха (при температуре до 35 °С) — 98%.
гарантийный срок эксплуатации кабеля — 3 года.
температура окружающей среды при эксплуатации кабеля — от -50°С до 50°С.
предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) — 80°С для СИП-4, СИПн-4 и 130°С для СИПс-4.
минимально допустимый радиус изгиба при прокладке — 7,5 диаметров кабеля.
| Номинальный наружный диаметр, мм | Расчетный наружный диаметр провода, мм | Расчетная масса 1 км провода, кг |
| СИП-1 | ||
| 1×16+1×25 | 15 | 135 |
| 3×16+1×25 | 22 | 270 |
| 3×25+1×35 | 26 | 390 |
| 3×35+1×50 | 30 | 530 |
| 3×50+1×50 | 32 | 685 |
| 3×50+1×70 | 35 | 740 |
| 3×70+1×70 | 37 | 930 |
| 3×70+1×90 | 41 | 990 |
| 3×95+1×70 | 41 | 1190 |
| 3×95+1×95 | 43 | 1255 |
| 3×120+1×95 | 46 | 1480 |
| 3×150+1×95 | 48 | 1715 |
| 3×185+1×95 | 52 | 2330 |
| 3×240+1×95 | 56 | 2895 |
| СИП-2 | ||
| 3×16+1×25 | 24 | 308 |
3×16+1×54. 6 | 28 | 427 |
| 3×25+1×35 | 27 | 424 |
| 3×25+1×54,6 | 30 | 512 |
| 3×35+1×50 | 31 | 571 |
| 3×35+1×54.6 | 32 | 606 |
| 3×50+1×50 | 34 | 727 |
| 3×50+1×54.6 | 35 | 762 |
| 3×50+1×70 | 36 | 798 |
| 3×70+1×54.6 | 39 | 973 |
| 3×70+1×70 | 40 | 1010 |
| 3×70+1×95 | 41 | 1087 |
| 3×95+1×70 | 43 | 1240 |
| 3×95+1×95 | 45 | 1319 |
| 3×120+1×95 | 48 | 1553 |
| 3×150+1×95 | 50 | 1787 |
| 3×185+1×95 | 55 | 2403 |
| 3×240+1×95 | 60 | 2968 |
| СИП-3 | ||
| 1×35 | 12 | 165 |
| 1×50 | 13 | 215 |
| 1×70 | 15 | 282 |
| 1×95 | 16 | 364 |
| 1×120 | 18 | 445 |
| 1×150 | 19 | 540 |
| 1×185 | 21 | 722 |
| 1×240 | 24 | 950 |
| СИП-3 | ||
| 1×35 | 14 | 209 |
| 1×50 | 16 | 263 |
| 1×70 | 17 | 334 |
| 1×95 | 19 | 421 |
| 1×120 | 20 | 518 |
| 1×150 | 22 | 618 |
| 1×185 | 24 | 808 |
| 1×240 | 26 | 1045 |
| СИП-4 | ||
| 2×16 | 15 | 139 |
| 4×16 | 18 | 278 |
| 2×25 | 17 | 196 |
| 4×25 | 21 | 392 |
Номенклатура проводов марки СИП:
СИП-1 3×16+1×25
СИП-1 3×25+1×35
СИП-1 3×35+1×50
СИП-1 3×50+1×50
СИП-1 3×50+1×70
СИП-1 3×70+1×70
СИП-1 3×70+1×95
СИП-1 3×95+1×70
СИП-1 3×95+1×95
СИП-1 3×120+1×95
СИП-1 3×150+1×95
СИП-1 3×185+1×95
СИП-1 3×240+1×95
СИП-2 3×16+1×25
СИП-2 3×25+1×35
СИП-2 3×35+1×50
СИП-2 3×50+1×50
СИП-2 3×50+1×70
СИП-2 3×70+1×70
СИП-2 3×70+1×95
СИП-2 3×95+1×70
СИП-2 3×95+1×95
СИП-2 3×120+1×95
СИП-2 3×150+1×95
СИП-2 3×185+1×95
СИП-2 3×240+1×95
СИП-3 1х35
СИП-3 1х50
СИП-3 1х70
СИП-3 1х95
СИП-3 1х120
СИП-3 1х150
СИП-4 2х16
СИП-4 2×16
СИП-4 2×25
СИП-4 2×35
СИП-4 2×50
СИП-4 2×70
СИП-4 2×95
СИП-4 2×120
СИП-4 3×16
СИП-4 3×25
СИП-4 3×35
СИП-4 3×50
СИП-4 3×70
СИП-4 3×95
СИП-4 3×120
СИП-4 4×16
СИП-4 4×25
СИП-4 4×35
СИП-4 4×50
СИП-4 4×70
СИП-4 4×95
СИП-4 4×120
Контакты.
SIP-коннектор — коннекторы
Меню
Счет
Посмотреть как Список Сетка
8 шт.
Показывать
24 48 72
на страницу
Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление
Посмотреть как Список Сетка
8 шт.
Показывать
24 48 72
на страницу
Сортировать по наименование товара Цена Индекс ранга Установить нисходящее направление
Магазин по
Варианты покупок
Производитель
- Без пометки 1 вещь
- Расширенные межсоединения 1 вещь
- Усилитель Инк 1 вещь
- Андон 2 Предметы
- Бернди 1 вещь
- Робинсон — Ньюджент 1 вещь
- САМТЕК 1 вещь
Провод СИП-3 — Кабельный завод МПКА
Основным отличием кабеля СИП-3 от других видов изолированного провода является напряжение, на которое он рассчитан.
То есть проводов например СИП-4 или СИП-5 типа применяются в сетях напряжением 0,66/1 кВ, затем тип 3 – на напряжение 20 или 35 кВ. Это напряжение должно быть указано в маркировке провода.
Для применения в воздушных линиях электропередачи переменного напряжения 20 кВ (применяется для линий на напряжение 10, 15 и 20 кВ) и 35 кВ (для линий на напряжение 30 кВ и 35 кВ) с номинальной частотой 50 Гц.
В основном наиболее востребованными размерами сечения 20 и 35 кВ в проводе СИП-3 являются 1×35, 1×50, 1×70, 1×95, 1×120, 1×150, 1×185, 1×240, цена естественно зависит от сечения, чем больше квадрат, тем выше, так как в производстве данного СИП используется больше алюминия.
При выборе данного типа провода важно понимать, что в нем одна жила, поэтому, планируя купить провод СИП-3, рассчитывая длину соединения в метрах, нужно умножить на количество жил в одно направление (2 фазы или 3) и т.д., понимая, что это цена за метр сип провода, одна жила.
Провод СИП-3 расшифровывается следующим образом:
S – самонесущий, т.е. не требует вспомогательных несущих конструкций, тросов, растяжек, изоляторов и опорных балок;
I – изолированный, указывает на то, что токопроводящая жила имеет защитное покрытие;
P – проволока
3 – тип исполнения
Исполнение:
Многопроволочная герметичная алюминиевая жила;
Светостабилизированная изоляция из сшитого полиэтилена;
Применение:
Кабель применяется для монтажа воздушных линий электропередач (ЛЭП), качественно передает и распределяет электроэнергию потребителям, параметры переменного тока в сети должны соответствовать характеристикам 20 кВ ( 35 кВ максимум), 50 Гц. Прокладка осуществляется в районах с умеренным, холодным и тропическим климатом на территории промышленных и морских зон (морское побережье, берег соленых озер, участки с засоленным песком).
Предназначены для использования в воздушных линиях электропередачи, с подвеской на опорах или фасадах зданий и сооружений.
Токопровод применяется при устройстве участков трасс, ответвлений и отводов с соблюдением правил разводки напряжения. Самонесущий провод СИП-3 можно монтировать в городской черте, сельской местности, незаселенных местностях, где требуется прокладка длинных линий с минимальными потерями напряжения. Благодаря возможности монтажа на опорах, установленных на большом расстоянии друг от друга, кабель прокладывается в местах любой сложности. За счет возможности подбора необходимого сечения достигается снижение материальных затрат на строительство дополнительных подстанций.
Широко применяются для городской застройки, а также для малонаселенных местностей, где необходимо строительство ЛЭП большой протяженности с минимальными потерями напряжения, для электроснабжения потребителей 1-й категории.
Это лучшее решение для проектировщиков и строительно-монтажных организаций по строительству защищенных высоковольтных линий повышенной надежности.
Технические характеристики:
Номинальное переменное напряжение – 20/35 кВ
Номинальная частота – 50 Гц
Минимально допустимый радиус изгиба при прокладке – 10 диаметров кабеля
Допускаемые усилия при протягивании кабеля по маршруту прокладки – 50 Н/мм2
Срок службы не менее 40 лет
Температура окружающей среды при эксплуатации кабеля от -60 °С до 50 °С
Минимальная температура прокладки кабеля без предварительного подогрева -20 °С
Допустимые температуры нагрева жил кабеля:
– Длительно допустимая 90 °С
– В режиме перегрузки 130 °С
– Предел при коротком замыкании 250 °С
Особенности и преимущества
СИП-3 отличается отсутствием нулевой жилы, при этом может монтироваться без дополнительных несущих конструкций, таких как трос, кабель, кабельная стяжка. К достоинствам проволоки можно отнести:
– высокая пожаробезопасность;
– возможность проведения ремонта на работающей магистрали;
– нет необходимости использовать изоляторные траверсы;
– возможность установки в городе с соблюдением требований безопасности и строительства;
– устойчивость к растягивающим напряжениям исключает обрыв линии в результате падения веток и других предметов;
– одна опора может использоваться для крепления СИП и неизолированного кабеля;
– провода не перекрываются, что исключает короткие замыкания;
– надежность продукции, бесперебойная работа потребителей;
– простота в уходе и обслуживании;
– высокая скорость ремонтных работ;
– снижение потерь напряжения на линиях;
– отличные эксплуатационные характеристики провода СИП-3;
– снижение затрат при прокладке новой ЛЭП;
– устанавливается на опоры ЛЭП малой мощности;
— нельзя подключаться к ЛЭП без специального разрешения.
