Сип кабель расшифровка. СИП кабель: характеристики, маркировка и особенности применения

Что такое СИП кабель и для чего он используется. Какие бывают виды СИП кабеля. Как расшифровывается маркировка СИП. Каковы основные технические характеристики СИП кабеля. Какие преимущества имеет СИП перед обычными проводами.

Что такое СИП кабель и его основные виды

СИП расшифровывается как самонесущий изолированный провод. Это современный тип кабеля, который широко применяется для строительства воздушных линий электропередачи напряжением до 1 кВ. Основные виды СИП кабеля:

• СИП-1 и СИП-1А — с изоляцией из термопластичного полиэтилена
• СИП-2 и СИП-2А — с изоляцией из сшитого полиэтилена
• СИП-3 — одножильный кабель для линий 10-35 кВ
• СИП-4 — без несущей нулевой жилы
• СИП-5 — аналогичен СИП-4, но с изоляцией из сшитого полиэтилена

Основное отличие СИП от обычных неизолированных проводов — наличие изоляции на всех токопроводящих жилах. Это обеспечивает высокую надежность и безопасность линий электропередачи.

Конструкция и материалы СИП кабеля

Типовая конструкция СИП кабеля включает следующие элементы:

• Токопроводящие жилы из алюминия или алюминиевого сплава
• Изоляция жил из полиэтилена или сшитого полиэтилена
• Несущая нулевая жила (кроме СИП-4)
• Вспомогательные жилы (при необходимости)

Материал изоляции определяет основные эксплуатационные характеристики кабеля. Сшитый полиэтилен обеспечивает более высокую термостойкость по сравнению с обычным термопластичным полиэтиленом. Какой тип изоляции выбрать для СИП кабеля? Это зависит от конкретных условий эксплуатации и требований к линии.

Расшифровка маркировки СИП кабеля

Маркировка СИП кабеля содержит важную информацию о его конструкции и характеристиках. Рассмотрим на примере:

СИП-2 3х70+1х95-0,6/1 кВ

Расшифровка:

• СИП-2 — тип кабеля с изоляцией из сшитого полиэтилена
• 3х70 — три фазные жилы сечением 70 мм²
• 1х95 — одна несущая нулевая жила сечением 95 мм²
• 0,6/1 кВ — номинальное напряжение

Правильная расшифровка маркировки позволяет точно определить конструкцию и характеристики конкретного СИП кабеля. Это важно для правильного выбора и применения.

Основные технические характеристики СИП

К ключевым техническим параметрам СИП кабеля относятся:

• Номинальное напряжение — до 1 кВ (СИП-1,2,4,5) или 35 кВ (СИП-3)
• Допустимая температура нагрева жил — до 90°C
• Минимальная температура прокладки — до -20°C
• Радиус изгиба — не менее 10 диаметров кабеля
• Срок службы — не менее 40 лет

Какие еще важные характеристики СИП кабеля следует учитывать при выборе? Это зависит от конкретного применения, но обычно важны такие параметры как допустимые токовые нагрузки, стойкость к внешним воздействиям, механическая прочность.

Преимущества СИП кабеля

СИП имеет ряд существенных преимуществ перед традиционными неизолированными проводами:

• Высокая надежность и безопасность
• Простота монтажа и обслуживания
• Возможность прокладки по фасадам зданий
• Снижение эксплуатационных затрат
• Уменьшение потерь электроэнергии
• Эстетичный внешний вид линий

За счет этих преимуществ СИП кабель активно вытесняет традиционные неизолированные провода при строительстве и реконструкции воздушных линий электропередачи низкого напряжения.

Области применения СИП кабеля

Основные сферы использования СИП кабеля:

• Магистральные воздушные линии 0,4 кВ в населенных пунктах
• Ответвления от ВЛ к зданиям
• Вводы в жилые дома и хозяйственные постройки
• Линии уличного освещения
• Временные линии электроснабжения

Где еще может применяться СИП кабель? Он подходит практически для любых воздушных линий низкого напряжения, особенно в стесненных условиях городской застройки.

Особенности монтажа СИП кабеля

Монтаж СИП кабеля имеет свои особенности:

• Использование специальной арматуры (анкерные зажимы, поддерживающие зажимы и др.)
• Применение прокалывающих зажимов для ответвлений без снятия изоляции
• Соблюдение допустимых механических нагрузок и стрел провеса
• Возможность монтажа при отрицательных температурах

Какие еще нюансы нужно учитывать при монтаже СИП? Важно соблюдать технологию монтажа, использовать качественную арматуру и инструменты, учитывать особенности конкретного типа кабеля.

Выбор сечения жил СИП кабеля

Правильный выбор сечения жил СИП критически важен для надежной работы линии. Основные факторы, влияющие на выбор сечения:

• Передаваемая мощность
• Длина линии
• Допустимые потери напряжения
• Требования по механической прочности

Как рассчитать необходимое сечение СИП кабеля? Обычно используются специальные таблицы или программы, учитывающие все необходимые параметры. При этом важно учитывать перспективу роста нагрузок.

СИП кабель — свойства, маркировка и характеристики

В зависимости от марки, электромонтажный СИП кабель предназначен для передачи электрического тока в сетях напряжением 0,4 – 1, или 10 – 35 кВольт. Линии, проложенные этим кабелем, выгодно отличается от своих предшественниц стоимостью и не требуют высококвалифицированного персонала для монтажа и эксплуатации. Что такое электрический провод СИП можно понять с первого взгляда – на его жилах есть изоляция.

Способы нанесения и расшифровка маркировки

Сама аббревиатура, используемая в качестве названия, расшифровывается как Самонесущий Изолированный Провод, что уже определяет его основные характеристики. Маркировка на провод СИП может быть нанесена буквенно-цифровым способом и цветовыми метками, с соблюдением следующих требований:

• Если применяется цветовая маркировка, то она наносится полосами шириной не меньше 1 мм. Для самонесущего нулевого провода используется синий цвет.
• Цифробуквенные обозначения выдавливаются на изоляции или наносятся печатным методом в виде B1, B2, B3.
• Размер каждого знака составляет не менее 2 мм в ширину и 5 мм в высоту.
• Расстояние между повторами маркировки – 50 см.
• Нулевая жила не маркируется.

Это важный момент – к примеру, кабель может иметь цветовую маркировку трех жил желтым, синим и красным цветом, а четвертая полностью черная. Нулевая в данном случае та, что полностью черная, а не отмеченная синей полосой.

Любая из нанесенных маркировок должна быть устойчивой к воздействию ультрафиолета.

Кроме обозначения фазных и нулевого проводов, маркировка содержит информацию про количество токоведущих жил и размер их поперечного сечения. Эти обозначения имеют следующий вид:

СИП-2 3х120 + 1х95 – 0,6/1 кВ ТУ 16-705.500-2006

Из приведенного обозначения понятно, что это кабель с тремя фазными изолированными сшитым полиэтиленом жилами сечением 120 мм² и одной нулевой без изоляции, сечением 95 мм². Такой сиповский провод рассчитан на напряжение до 1000 Вольт и сделан по ТУ 16-705. 500-2006.

Преимущества провода СИП

Изолированные провода по всем статьям превосходят своих предшественников, которые обходились без защитной оболочки:

1. Скорость монтажа. Вместо того, чтобы тянуть 4 отдельных провода, надо провесить только один кабель.
2. Удобство подключения – в этом плане электропровод без изоляции требует повышенного внимания и тщательной перепроверки.
3. Квалификация монтажников. При монтаже не надо точно выверять расстояние между проводами, во избежание короткого замыкания.
4. Стоимость монтажа. Нет необходимости в использовании изоляторов – соответственно из статьи расходов убирается их приобретение и установка.
5. Возможность подключать новые точки без отключения всей линии – для таких проводов разработаны специальные зажимы, которые прокалывают изоляцию и плотно прижимаются к токоведущей жиле.

Производители заявляют, что конструкция кабеля позволяет практически полностью исключить воровство электроэнергии. О полной защите жил речь, конечно, не идет, но сделать к ним несанкционированную врезку действительно сложнее.

Подробнее о характеристиках и использовании кабеля смотрите в этом видео:

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Сечение жил и технические характеристики проводов

При предварительных расчетах обязательно надо учитывать площадь поперечного сечения и вес провода – эти данные можно взять из сравнительных таблиц.

Если просчитывается подключение СИПовского кабеля к дому, надо тщательно промерить расстояние от уличного столба до места ввода провода – если оно больше чем 25 м, то под выбранный кабель придется ставить дополнительную опору.

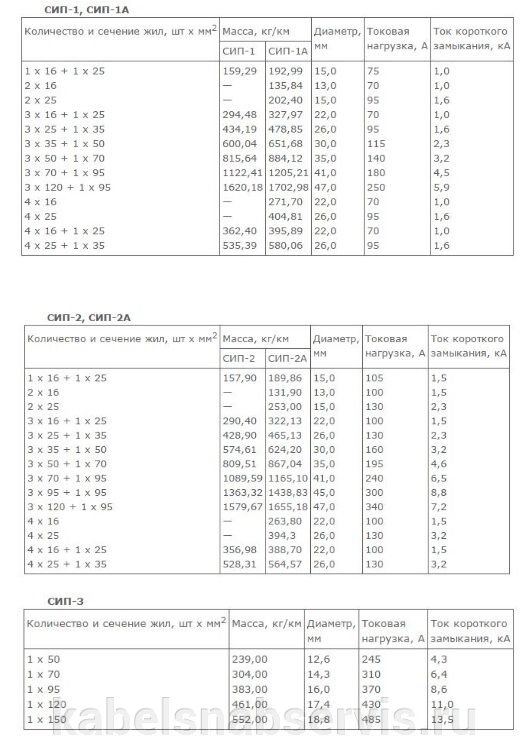

Сечения жил проводов марок СИП-1 и СИП-2:

Сечение жил и характеристики одножильного провода СИП:

Сечение жил проводов СИП-4 и СИП-5:

На провод СИП основные технические характеристики следующие:

Подробнее о различных видах кабеля СИП а также его монтаже смотрите в этом видео:

Коротко о главном

Кабели марки СИП это следующее поколение проводов для воздушных линий электропередач, значительно повышающие эффективность их работы. В бытовом применении используется в основном при прокладке линий от трансформатора до потребителя и изготовления ответвлений от них. Одним из главных преимуществ при использования является простота монтажа и эксплуатации, что позволяет управляться с ним человеку без особого опыта подобных работ. Но в любом случае надо помнить, что все манипуляции по подключению электропроводки к сети должны осуществлять квалифицированные электрики.

технические характеристики и расшифровка аббревиатуры

В последнее время изолированные провода применяются значительно чаще нежели их аналоги без изоляционного слоя. Этот факт обусловлен тем, что проводка, имеющая изоляционный слой, является более безопасной и довольно легко монтируется. Основная сфера применения СИП-кабеля строительство линий электропередач. Если говорить о бытовом применении, то стоит отметить четыре варианта кабеля СИП, которые применяются значительно чаще остальных.

Что такое СИП?

СИП провода являются частью кабельной продукции и созданы для того, чтобы заменить неизолированную проводку, которая была использована при возведении линий электропередач. Расшифровка, которая находится на самом устройстве может сообщить, что данный кабель является самонесущим изолированным проводом.

По требованиям ГОСТа производится несколько разных видов продукции, которая имеет обозначение в виде цифр, зависящее от марки. В отдельных случаях можно столкнуться и с буквенным обозначением. При расшифровке буквенного или цифрового обозначения можно понять из какого материала были произведены токоведущие жилы и есть слой изолирующего материала на нулевом проводе.

Применение СИП дало начало такому понятию как ВЛИ, что расшифровывается как «изолированные воздушные линии».

Каждая марка СИП провода обладает собственными конструктивными особенностями:

• жилы разного диаметра;
• различное количество токоведущих проводов;
• наличие нулевой жилы;
• материал изготовления жил;
• Материал изготовления изоляционного слоя.

Все самонесущие изолированные провода имеют одну общую черту — наличие изоляционного слоя. Согласно государственному стандарту СИП обозначается как провод, но фактически является кабелем.

Марки провода

Исходя из таких характеристик как конструктивные особенности и материал изготовления самонесущие изолированные провода принято делить на 5 основных разновидностей:

СИП-1. Алюминиевые жилы в данной разновидности провода подлежат изоляции специальной оболочкой ПЭТ. Кабель, имеющий подобную изоляцию, не реагирует на ультрафиолетовые лучи. Изоляция на нулевой жиле может как присутствовать, так и отсутствовать. Максимальной нагрев, который способен выдержать кабель составляет 70 °С.

СИП-1А. Дополнительная маркировка в виде буквы вы говорит о наличии изолированные жилы. Конструкция полностью повторяет предыдущую, а единственное отличие — изолирующий материал. Данным видам кабеля могут монтироваться линии электропередач до 1.000 Вольт. Возможно использование как для основных линий магистралей, так и в качестве ответвлений. Зачастую провод используется в регионах, где преимущественно холодный или умеренный климат. Способен выдержать максимальный нагрев до 90 °С.

При монтаже данного оборудования необходимо уделять значительное внимание минимально допустимому радиусу изгиба, который должен составлять не менее 10 наружных диаметров кабеля.

СИП-3. Разновидность одножильного провода которая имеет определенные особенности в своей конструкции. Сердцевина из стали имеет оплетку алюминиевой проволокой. В качестве материала оплетки выступает не чистый алюминий, а сплав, который состоит из алюминия, магния, кремния. Изоляция кабеля состоит из сшитого ПЭТ, что даёт ему высокий уровень устойчивости к ультрафиолету. Применяется данный кабель для создания линии электропередач мощностью до 20 кВ. Наилучшим образом провод характеризует себя при его применении его в регионах, где в основе лежит тропический, холодный, умеренный климат. Диапазон рабочей температуры составляет 70 °С, а длительно допустимая температура от -20 °С до +90 °С.

СИП-4. Состоит из парных жил, не имеет нулевого провода. Можно встретить кабель, где имеется дополнительная маркировка в виде буквы «Н», что говорит о том, что жилы были сделаны из специализированного сплава. Отсутствие дополнительной маркировки говорит о том, что жилы изготовлены из чистого алюминия. Устойчивость жил ультрафиолетовому излучению обусловлено тем, что сверху находится специальный изолирующий материал — ПВХ.

СИП-5. Данный кабель не имеет конструктивных отличий от предыдущего вида. Единственный отличительные чертой выступает изоляционный материал в качестве которого выступает сшитый ПЭТ. Именно эта особенность позволяет увеличить более чем на 30% длительность максимально допустимой температуры. Основная область применения строительство линий электропередач до 2,5 кВ. Нередки случаи применения данного вида кабеля для оборудования освещения улиц или для подводки электричества к зданиям. Наиболее продуктивное использование продукции отмечено в регионах, где преобладает холодный или умеренный климат.

Существующая маркировка и ее расшифровка

Качественный маркировки, которая наносится на кабель, могут выступать буквы, числа или цвета. В качестве примера можно рассмотреть маркировку, которая нанесена на кабель СИП-1, что позволит наглядно увидеть, как расшифровываются значения: СИП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006.

Что обозначает количество основных жил, их 3. Вторая цифра подразумевает сечение основных жил 70 кв. м.

1х95 — одна несущая жила, которая не имеет изоляционного слоя с сечением 90 кв. мм.

0.6/1 кВ — напряжение на которое рассчитаны жилы.

Государственный Стандарт предусматривает ряд требований в отношении нанесение маркировки, которая может состоять из букв, цифр или обозначаться цветом. В качестве примера можно рассмотреть самонесущий изолированный провод четвертого типа.

Жила имеют обозначение в виде выдавленных продольных полос или цифр, нанесение которых осуществляется при помощи тиснения или печати.

Изоляция на нулевой жиле специальной маркировки не требует.

Жилы, предназначенные для освещения обозначены маркировками В1, В2, В3.

Числовая или буквенная маркировка должна повторяться на жиле через каждые 50 см, а стандартный размер цифробуквенного обозначения равен: по ширине не менее 2-м миллиметрам, а по высоте не менее 5-ти миллиметрам.

Дополнительные жилы не подлежат маркировке.

Маркировка, нанесенная любым из допустимых способов, должна иметь устойчивость к воздействию ультрафиолетового излучения в период срока эксплуатации.

Зная каким образом, расшифровывается нанесенная на кабель маркировка можно в разы быстрее подобрать необходимый самонесущий изолированный провод самостоятельно.

Основные характеристики провода

Технические характеристики самонесущего изолированного провода должны отвечать тем требованиям, которые указаны в государственном стандарте качества.

• В качестве главной особенности СИП можно выделить, что данная продукция предназначена для ЛЭП до 1 кВ, но менее 35 кВ включительно.
• Значение сечения жил составляет 16-20 кв. миллиметров. Если говорить о применении кабеля на магистральных участках, то его диаметр должен иметь несколько больший размер, чем сечение жил отходящих линий.
• Использование самонесущего изолированного провода в сетях уличного освещения обусловлено широким выбором жил, которые имеют сечение от 16 до 25 кв. миллиметров. Если есть отклонения в вышеуказанных значениях, то использование оборудования запрещено.
• Кабель должен соответствовать ряду параметров, в частности:
• Максимально допустимая нагрузка. Значение данного показателя напрямую зависит от сечения жилы. Чем больше сечение, тем выше показатель.
• Максимально допустимая температура. 130 °С – выступает в качестве верхней границы.
• Максимальный радиус изгиба. Минимальный показатель изгиба – десять наружных диаметров жилы.
• Гарантия, представленная производителем, составляет минимум 36 месяцев. Если самонесущий изолированный провод был изготовлен в соответствии с ГОСТ, то срок его эксплуатации составляет до 40 лет.

Ряд характеристик может иметь некоторое отклонение в диапазоне допустимых, так как этот фактор зависит от производителя. Важно, что ни один из показателей не может выходить за пределы параметров, установленных государственным стандартом.

Арматура СИП

Так как самонесущий изолированный провод является достаточно специфичным устройством, для более комфортного его использования были разработаны комплектующие, которые помогают произвести монтаж изделия в более короткие сроки без потери качества.

В качестве наиболее популярных материалов стоит рассмотреть прокалывающие зажимы, которые подходят для совместного использования с любым типом кабеля. Применение данных материалов позволяет обеспечить герметичность в соединении, так как снимать изоляционный слой с жилы не нужно.

По факту установки зажимов достаточно только затянуть специальные фиксирующие болты.

Простая конструкция обеспечивает простоту не только сборки, но и разборки без применения дорогостоящего оборудования.

Чтобы подвесить кабель к нужной поверхности следует использовать натяжитель, которые имеет вид анкерного крепежа и выступает в роли фиксатора зажимов. Крюки или зажимы работают лучше если их применять в совокупности с бандажной лентой.

Любой из вышеперечисленных крепежей обладает устойчивостью к коррозии и колебаниям температур.

Область применения 2х16 и 4х16

Такая разновидность самонесущего изолированного провода как 2х16 и 4х16 чаще всего используется в быту.

4х16 используется для ВЛИ 0.6/1 кВ. Возможно использования в качестве ответвления от основной линии.

2х16 используется для снижения сечения и перехода от ЛЭП к прокладке провода внутри помещения.

Еще одним преимуществом самонесущего изолированного провода является его небольшой вес.

Используя проводов с изоляцией, можно избежать получения различных травм в случае, если произойдет короткое замыкание или обрыв линии. Если проложить СИП необходимо самостоятельно, то с этой задачей справится человек не имеющий специальной подготовки.

Материал предоставлен крупным интернет-магазином Директ-Электрик — компания предлагает огромный ассортимент электрики по низким оптовым ценам.

технические характеристики, минимальные и максимальные сечения

Содержание статьи:

Раньше на воздушных ЛЭП применялись исключительно незащищенные проводники без изоляционного слоя. Они отличались меньшей надежностью, непродолжительным сроком эксплуатации и могли привести к короткому замыканию при поломке линии, но в целом со своей работой справлялись. Сейчас происходит переход на более надежные изолированные проводники. К числу подобных изделий относится кабель СИП. Он представлен в различных видах, каждый из которых имеет свои характеристики, преимущества и недостатки. Может применяться как на улице, так и внутри домов для создания электропроводки.

Разновидности СИП

Провод СИП можно разделить на несколько различных категорий в зависимости от материала, из которого он изготовлен, и конструкции. К отличиям относятся диаметр проводника, количество жил, материал изоляции. Все виды кабелей СИП обязательно имеют изоляционный слой. Расшифровка названия: С – самонесущий, И – изолированный, П- провод.

СИП-1

В качестве материала для жил используется алюминий. Жилы покрываются изоляционным материалом ПЭТ – полиэтилентерефталат в виде синтетической пленки. Такое покрытие защищает провод от негативного воздействия ультрафиолета. Кабель имеет нулевую жилу. Она может быть изолированной (тогда в маркировке появляется буква А — СИП-1А) или без изоляции нуля (СИП-1).

СИП-2

Имеет аналогичную СИП-1 конструкцию, но в качестве изоляции используется другой материал – полиэтиленовая пленка. Применяется в линиях электропередач до 1000 В и на дачных участках с напряжением сети до 380 Вольт. Подходит для использования в качестве главных и вспомогательных линий. Рекомендуется к использованию в северных регионах и районах с умеренным климатом.

Также разделяют на СИП-2 и СИП-2А. Способен выдерживать температуры до 90°С. Минимальный радиус изгиба равняется 10 диаметрам.

СИП-3

СИП-3

Такая модификация имеет значительные отличия от предыдущих двух видов. Конструктивно состоит из стального сердечника с оплеткой из алюминия, кремния и магния. В качестве материала изоляции применяется ПЭТ. Одножильный. Применим в условиях до 20 кВ. Подходит для работы в любом климате за исключением арктического и резкоконтинентального. Диапазон рабочих температур от -20°С до +90°С.

СИП-4

СИП-4

Проводник создается из нескольких пар жил без нулевого провода. На маркировке есть буква Н, показывающая, что в качестве материала жил применяется сплав. В случае отсутствия знака можно судить о том, то жилы изготовлены из чистого алюминия. Изоляция – термопластичный ПВХ, защищающий провод от ультрафиолетовых лучей.

СИП-5

СИП-5

Похож по своей конструкции на СИП-4, но в качестве материала изоляции используется ПЭТ. Благодаря этому есть возможность повышения предельно допустимой температуры на 30%, что расширяет климатическую зону применения. Применяется в линиях электропередач с напряжением до 2,5 киловольт и подведения к различным строениям, уличной подсветке, ответвления на коттеджи. Рекомендуется применять в регионах холодной и умеренной климатической зоны.

Маркировка проводника

Кабели СИП можно обозначать классическим буквенно-цифровым кодом и расцветкой изоляционного слоя. Пример расшифровки будет рассмотрен на основе СИП-1 – 3х50 + 1х70 – 0,6/ТУ 16-705.500 – 2007

Первые буквы показывают, что используется модификация СИП-1 без изолированной нулевой жилы. Имеется 3 фазных жилы с сечением 50 кв.мм. и одна нулевая жила сечением 70 кв.мм. Далее указывается рабочее напряжение, которое составляет 0,6-1 кВ. Затем прописывается номер технических условий, в соответствии с которыми он выполнен, и год выпуска (2007). Также должна присутствовать метка изготовителя с названием завода.

Маркировка проводов СИП

Правила выполнения маркировки:

• Фазовые жилы отмечаются цифрами, полосками путем надписи или тиснения.
• Ноль не обозначается.
• Может применяться цветовая маркировка в виде полосы шириной от 1 мм вместо цифро-буквенного кода или на концах провода.
• Для освещения применяются вспомогательные жилы, которые маркируются как В1, В2, В3.
• По требованиям ГОСТ все обозначения должны наноситься по всей длине на расстоянии 50 см друг от друга.
• Стандартные размеры знаков – ширина более 2 мм, высота 5 мм.
• Вспомогательные жилы могут не иметь обозначения.
• Качество маркировки должно быть на высоком уровне, она не должна стираться, реагировать на ультрафиолетовые лучи и меняться в течение всего времени эксплуатации.

По маркировке можно понять, какой проводник используется, какие он имеет свойства и условия эксплуатации. Подобная информация также продублирована в паспорте проводника.

Свойства кабеля

Все технические свойства провода регламентированы ГОСТ Р 52373-2005. По описанному стандарту СИП может использоваться на линиях электропередач до 35 киловольт. Сечение должно составлять не выше 240 кв.мм. На участках магистрали линий электропередач диаметр основного кабеля должен превышать сечение жил ответвляющих проводников.

Для создания уличного освещения кабель СИП тоже подходит. Оптимальный вариант – изделие с жилами 25 кв.мм.

Основные параметры проводника по стандарту ГОСТ:

• Предельная допустимая загрузка. Напрямую зависит от площади поперечного сип сечения. Определяется в кВт.
• Пределы рабочей температуры.
• Допустимые пределы влажности, стойкость к воде и ультрафиолетовым лучам.
• Температурный предел при критическом режиме.
• Радиус сгиба.
• Гарантия (обычно составляет 3 года).
• Срок эксплуатации. При соблюдении требований составляет 40 лет и более.

Могут быть отличия в зависимости от изготовителя кабелей. Но они должны находиться в пределах, установленных ГОСТом.

По названию СИП – это провод, но по своим характеристикам – кабель.

Арматура кабеля СИП

Конструкция проводов СИП

Монтаж провода требует покупки дополнительных аксессуаров. Они позволяют закрепить изделие на поверхности, удлинить его по необходимости. Все детали должны подбираться именно под выбранный кабель, чтобы качественно выполнять свою работу.

Для провода СИП нужна следующая оснастка:

• Прокалывающие зажимы. Позволяют делать соединение проводников таким образом, чтобы не требовалось удаление изоляции с кабеля.
• Ответвляющие детали.
• Анкерный крепеж. Помогает закрепить зажимы.

Также используется бандажная лента. Все необходимые компоненты должны быть устойчивыми к образованию ржавчины, действию ультрафиолета и скачкам температуры.

Особенности монтажа

Крепежные элементы

СИП является поводом, который используется преимущественно для проведения электрических линий на открытом воздухе. Подсоединение осуществляется е централизованной линии.

Для самостоятельного подключения и проведения кабеля требуется получить разрешение у соответствующих организаций, которые занимаются энергоснабжением. В обязательном порядке разрабатывается план-проект с указанием используемых проводников. Для работы потребуется профессиональное оборудование.

Врезка провода осуществляется с помощью прокалывающих зажимов. После этого нужно подсоединить наконечники. Подвешивание осуществляется с помощью тросов, которые натягиваются между столбами (для длины свыше 25 метров). Для установки кабеля на столбах делаются держатели.

Если нужно протянуть кабель по фасаду здания, применяют анкерные крепления. Их количество должно соответствовать числу вводных жил. Кабель может заводиться в дом не более 1 метра, после чего производится разводка внутри здания. При негорючем материале дома кабель на стене проводится открытым способом. Это можно сделать в гофротрубе или коробе из пластика.

Для воздушной прокладки используется марка СИП 2х16, 4х16. Первый также используется для ответвления линий в помещении и подсоединения к автоматам и счетчикам.

Преимущества и недостатки

Ввод в деревянный дом

К положительным моментам можно отнести:

• Отсутствие необходимости установки мощных изоляторов.
• Хорошие токовые характеристики.
• Безопасность для специалистов, проводящих ее обслуживание.
• Небольшая ширина трассы линии.
• Большая предельная мощность.
• Долгий срок службы.
• Работоспособность в любых погодных условиях.
• Устойчивость к образованию коррозии.
• Отсутствие вредных компонентов в составе, которое гарантирует экологическую безопасность для человека и животных.
• Перехлестывание кабелей не влияет на работоспособность.
• Простота укладки, легко подключить.

Минусы электрокабеля:

• Большой вес 1 метра. Требуется частая установка опор.
• Требуется улучшенная изоляция в случае использования в промышленных масштабах.

Несмотря на свои недостатки, кабель активно используется для прокладки ЛЭП. Расчет нужной длины и сечения зависит от подключаемой нагрузки.

Выписки и подтверждения

Переключить левую навигацию

Стенограммы и проверки

---

Заказать официальную стенограмму онлайн через InSite

Запросы на официальные стенограммы выполняет наш партнер, Credentials Solutions . Запросы отправляются онлайн напрямую через InSite. После входа в систему щелкните плитку с надписью «Оценки и стенограммы».Если вам нужна инструкция О том, как войти в InSite, см. на нашей странице помощи при входе. Для онлайн-запросов после входа в систему перейдите на плитку «Оценки и стенограммы». Вы также можете запрашивать стенограммы напрямую через Credentials Solutions.

Credentials Solutions предлагает следующие сроки обработки и сборы за официальные стенограммы:
Тип запроса	Комиссия	Время обработки
Стандартный	$ 7.50	7-10 рабочих дней
Пик	7,50 долларов США + сбор за обработку 10 долларов США	24 часа, если заказ размещен до 15:00 PST; 48 часов, если заказ размещен после 15:00 ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ. Встреча доступна только в кампусе Pleasant Hill.

Если вам потребуется помощь, обратитесь в службу поддержки клиентов Credentials Solutions Отделение по тел. 1-847-716-3005. Если вы звоните по поводу существующего заказа, Пожалуйста, сообщите свой 9-значный номер для заказа при звонке. Обслуживание клиентов часы работы: 7: 00-19: 00 (CT), понедельник-пятница. Вы можете проверить статус вашего заказа онлайн по адресу: Проверьте статус моего заказа.

Приемная комиссия предлагает одночасовое экспресс-обслуживание в Плезант-Хилл и Сан-Рамон.

Тип запроса	Комиссия	Время обработки
Часовой экспресс	$ 7.50 + 25 долларов США за обработку	Один час. Заказы должны быть размещены и получены лично не позднее, чем за час до приема. и закрытие записей; удостоверение личности с фотографией необходимо для запроса и получения стенограммы.

Информация об оплате:

• Плата в размере 7,50 долларов США за первые две копии стенограммы, когда-либо заказанные в Округе, будет быть отказано, за исключением экспресс-заказов.
• Оплата экспресс-выписок может производиться наличными, чеком, денежным переводом или кредитной картой. карта (Visa / MasterCard)
• Для запросов InSite и Credential требуется кредитная карта

Дополнительная информация:

• Запросы расшифровки не удерживаются в ожидании оценок.Студенты должны убедиться, что их оценки были выставлены путем входа в InSite перед заказом стенограмм
• Сторонние организации, требующие стенограммы, должны быть отнесены к учетным данным Ссылка для заказа решений
• DVC не принимает запросы стенограммы, отправленные по почте.

---

Проверка регистрации

Бесплатная проверка регистрации доступна через InSite 24 часа в сутки, семь дней в неделю.Запросить подтверждение в Академических службах меню, щелкнув Проверка регистрации. Вы будете направлены в Национальный центр обмена информацией для студентов для обработки.

Чтобы запросить подтверждение регистрации в приемной и регистрационной службе, вы должны отправить форму запроса подтверждения регистрации. Формы запросов доступны в офисе или на нашей странице форм. Вы можете отправить запрос лично или по почте.Пожалуйста, заполните форму полностью. Неполные формы может вызвать задержку в обработке. Обязательно подпишите запрос; Ваша подпись требуется для обработки проверки.

Время обработки и плата за подтверждение регистрации:
Тип запроса	Комиссия	Время обработки
Стандартный	2 $ (первые два бесплатно в пределах Округа)	3-5 рабочих дней
Пик	$ 5	24 часа

Информация о платеже:

• Оплата может быть произведена наличными, чеком или кредитной картой (только Visa / MasterCard)
• Пожалуйста, не отправляйте наличные деньги по почте
• Проверки для службы по уходу за детьми или безработицы бесплатны, если не спешат требуется обработка

Удостоверение личности с фотографией требуется для заказа и получения подтверждений регистрации.

Для подтверждения заказа / получения третьим лицом, вы должны предоставить им подписанный Доверенность. От них потребуется предъявить удостоверение личности с фотографией. Письмо авторизация должна содержать следующую информацию:

• Ваше имя
• Идентификационный номер студента
• Дата рождения
• Адрес
• Телефонный номер
• Ваша подпись
• Имя лица, которого вы авторизуете
• Куда вы хотите отправить подтверждение по почте, если применимо

---

Отправка стенограммы в DVC

Если вы переходите на DVC и хотите отправить официальные стенограммы в электронном виде и вашему учреждению нужен адрес электронной почты, чтобы направлять их, используйте transcripts @ dvc.edu.

---

Аккредитация

Колледж Diablo Valley полностью аккредитован следующими аккредитационными агентствами:

• Западная ассоциация школ и колледжей
• Американская кулинарная федерация
• Американская стоматологическая ассоциация
• Комиссия по стоматологической аккредитации

Колледж Diablo Valley принимает стенограммы из учебных заведений (e.г., колледжи, университеты, и средние школы) в настоящее время признаны региональными аккредитационными организациями как признанные Министерством образования США.

стенограмм — Офис регистратора

ПРИМЕЧАНИЕ. В настоящее время наш офис закрыт для публики из-за COVID. Расшифровки стенограмм в электронном виде / в формате PDF будут по-прежнему предоставляться как лучший и эффективный вариант.Бумажные стенограммы будут отправляться по почте один раз в неделю. Неофициальные распечатанные стенограммы недоступны.

См. Календарь на осень 2020 г., чтобы узнать о наличии окончательной оценки.

Офис Регистратора выдает официальные стенограммы академической успеваемости студента, включая курсы, оценки, средний балл и степень по запросу студента.

Стенограммы

могут быть переданы только непосредственно студенту или физическому или юридическому лицу, назначенному студентом (при личном получении стенограммы требуется удостоверение личности с фотографией). Официальные стенограммы стоят 8 долларов за копию и должны быть оплачены при заказе.

Официальные стенограммы

Ссылка для нынешних студентов

Текущие или недавние студенты , у которых есть активный логин и пароль самообслуживания для студентов , могут подать онлайн-заказ на официальный PDF-файл или стенограмму в бумажном формате, используя вкладку «Регистрация и записи» в самообслуживании студентов.

Ссылка для выпускников и бывших студентов

Примечание. Выпускники и бывшие студенты, которые учились в 1982 г. по настоящее время, имеют возможность получить стенограммы в электронном или бумажном виде.Выпускники и бывшие студенты, которые учились до 1982 года, могут получить стенограмму только в бумажной форме.

Ссылка для проверки статуса вашего онлайн-заказа

Примечание. Если вам не нужна официальная стенограмма, вы можете распечатать свою академическую историю из системы самообслуживания для студентов. Этот веб-сайт предназначен только для стенограмм университетского городка Урбана-Шампейн. Стенограммы Университета Иллинойса в Спрингфилде см. На сайте www.uis.edu, а стенограммы Университета Иллинойса в Чикаго см. Www.uic.edu. Рекорды студентов Медицинского колледжа UIC и Колледжа медсестер находятся в Иллинойском университете в Чикаго.

(Студенческое самообслуживание доступно для нынешних студентов и бывших студентов, которые сохранили свои логин и пароль netID, отдел стенограмм не предоставляет бывшим студентам эту информацию.)

Не помните свой UIN? Ищите здесь.

Неофициальные стенограммы

Неофициальные бумажные стенограммы доступны только лично в Центре обслуживания документации Офиса Регистратора.Студент должен предъявить удостоверение личности с фотографией и должен забрать свой стенограмму. Стенограммы не могут быть отправлены по факсу, обычной или электронной почте.

Краткое описание услуг расшифровки стенограмм

Услуги	Пояснение	Комиссия за стенограмму	Комиссия FedEx
Рассылка стенограмм	Обработано в течение 5 рабочих дней и отправлено по почте первоклассным. Доставка по внутренним адресам занимает от 7 до 10 дней, а по международным — от 4 до 6 недель. Заказы, размещенные на 10 или более бумажных стенограмм на один адрес, должны доставляться с использованием экспресс-доставки для отслеживания.	8,00 долларов США за стенограмму	Не применимо
Электронные стенограммы	Доставим в течение 1 календарного дня с момента обработки заказа.	8,00 долларов США за стенограмму	Не применимо
Пикап *	Готово к отправке из сервисного центра в течение 2 рабочих дней после заказа.	8,00 долларов США за стенограмму	Не применимо
Неофициальные стенограммы	Доступен только для получения лично в сервисном центре документации — поэтому в настоящее время недоступен.	Бесплатно	Не применимо
Нотариально засвидетельствованная выписка о проставлении апостиля	Нотариально заверенная стенограмма — это официальная стенограмма, которая была заверена и нотариально заверена. Запросите сейчас! Если требуется апостиль, пожалуйста, обратитесь к апостилю для дальнейших инструкций.	8,00 долларов США за стенограмму	Не применимо
FedEx Express в пункт назначения в 48 континентальной части США **	Расшифровка стенограммы обрабатывается в течение одного рабочего дня, отправляется по почте через FedEx и доставляется в течение одного-двух рабочих дней. Эта услуга доступна только в том случае, если адрес получателя может получить доставку FedEx (Примечание: FedEx не может доставить на почтовый ящик).	8,00 долларов США за стенограмму	30,00 $
FedEx Express до пункта назначения на Аляске или Гавайях **	Расшифровка стенограммы обрабатывается в течение одного рабочего дня, отправляется по почте через FedEx и доставляется в течение одного-двух рабочих дней.Эта услуга доступна только в том случае, если адрес получателя может получить доставку FedEx (Примечание: FedEx не может доставить на почтовый ящик).	8,00 долларов США за стенограмму	30,00 $
FedEx Express в пункт назначения за пределами США **	Расшифровка стенограммы обрабатывается в течение одного рабочего дня, отправляется по почте через FedEx и доставляется в течение 3-5 рабочих дней. Эта услуга доступна только в том случае, если адрес получателя может принимать доставку FedEx (Примечание: FedEx не может доставить на P.О. Коробка).	8,00 долларов США за стенограмму	$ 55,00

* Стенограммы, заказанные для выдачи, будут уничтожены без возмещения, если не будут получены в течение 4 недель.

** Запросы на экспресс-доставку должны быть получены до 11:00 по центральноевропейскому времени для обработки в тот же день.

Расшифровка стенограмм

, отправленных по почте непосредственно из Университета Иллинойса в Урбана-Шампейн, является официальной. Заказы, адресованные студенту, будут иметь внешний конверт с пометкой «запечатанные конверты вложены» и содержать индивидуально запечатанные стенограммы внутри.Каждая стенограмма будет отмечена красными чернилами «Выдано студенту в запечатанном конверте».

Удерживайте стенограмму оценок или ученой степени

Может быть подан запрос на отсрочку печати транскрипта до тех пор, пока оценки не будут опубликованы или степени за текущий семестр не будут записаны в транскрипт. Однако, если вы ожидаете, что оценка изменится на , не заказывайте транскрипт, пока не убедитесь, что оценка была изменена. Регистратор не будет хранить стенограммы для технического обслуживания или изменения класса .

Заказы на стенограммы ученых степеней выпускаются примерно через четыре (4) недели после даты вашего вручения. Если статус вашей степени по академической истории самообслуживания указывает на то, что степень была присуждена и больше не ожидает рассмотрения до даты выпуска, указанной в Академическом календаре, вы можете позвонить в отдел стенограмм по телефону 217-333-9778 и попросить запрет на получение ученой степени будет удален, а ваш заказ на стенограмму будет обработан.

Отчет об окончании колледжа

Студенты, подающие заявку на перевод из университета в учреждение, которое использует общее приложение, должны сначала проверить, требует ли учреждение назначения отчет о колледже для перевода.Если необходимо, следуйте инструкциям в отчете колледжа, чтобы распечатать и отправить отчет в Центр обслуживания документации для заполнения. Отчет требует согласования с деканом по делам студентов, поэтому на его обработку может уйти до 4 недель.

Расшифровка ключевой информации

Для получения дополнительной информации о содержании и кодировании стенограмм загрузите подробное объяснение:

студентов, зачисленных до осени 1982 года
студентов зачисленных с осени 1982 года по лето 2018 года
студентов зачисленных с осени 2018 года по осень 2019 года
студентов зачисленных с весны 2020 года по настоящее время

Credentials Inc.Авторизация

Университет назначил Credentials Inc. действовать от имени Университета в вопросах, касающихся заказа и обработки заказов на академические стенограммы и данных академических стенограмм для Учреждения. Как агент Учреждения, как это определено в Законе о правах семьи на образование и неприкосновенность частной жизни 1974 г. с поправками (FERPA), Credentials Inc. подчиняется и действует в рамках тех же положений об информации FERPA, что и персонал Учреждения.

Свяжитесь с нами

Блок расшифровки стенограмм центра обслуживания записей

Университет Иллинойса
901 West Illinois Street, Suite 140
Urbana, IL 61801

Часы работы: В настоящее время закрыт из-за COVID
Телефон: 217-333-9778
Факс: 217-333-3100
Электронная почта: [email protected]

USB-IF сертифицированный 3.1 Нейлоновый плетеный кабель типа C — Type-C, вилка-dodocool.com

Обзор
dodocool 3.Кабель USB-C — USB-C 3.1 с нейлоновой оплеткой длиной 3 фута / 1 м позволяет подключать устройство с портом USB-C к порту USB-C компьютера для синхронизации и зарядки или к адаптеру питания USB-C или блоку питания для удобной зарядки . Двусторонние разъемы USB-C обеспечивают большее удобство подключения.

Характеристики
Реверсивный дизайн
Реверсивный дизайн на обоих концах USB-C позволяет легко вставлять оба разъема каждый раз правильным образом, что более удобно для зарядки или синхронизации данных.

High Speed ​​Charge & Sync
Поддержка передачи данных между устройствами USB-C со скоростью до 10 Гбит / с. Автоматически определяет подключенные устройства USB-C и обеспечивает максимальную мощность до 100 Вт (макс. 20 В / 5 А).

Сертификат USB-IF
Соответствие спецификации USB-IF и возможность уверенного использования кабеля на устройстве USB-C.

Поддержка вывода видео 4K Ultimate High Definition
Встроенный чип электронного маркера позволяет устройству USB-C с альтернативным режимом DisplayPort (например, MacBook Pro) доставлять видео на телевизор, совместимый с USB-C, или отображать до 4K UHD.

Высшее качество
Кабель длиной 3,3 фута, оснащенный усиленными клеммами, устойчивыми к вытягиванию, и оболочкой из нейлоновой оплетки, является более прочным, гибким и надежным, чем стандартные кабели.

Совместимые устройства
Совместимость с большинством заряжаемых через USB-C телефонов, планшетов, персональных компьютеров, адаптеров питания и других устройств.

Совместимость с корпусом
Компактные, устойчивые к коррозии и усиленные алюминиевые экранирующие головки плотно помещаются в большинство защитных футляров.

Технические характеристики
Бренд: dodocool
Материал: нейлоновая оплетка
Цвет: серый
Длина кабеля: прибл. 3,3 фута / 1 м
Диаметр: прибл. 0,20 дюйма / 5 мм
Интерфейс: 2 * разъема USB 3.1 Type-C
Скорость передачи: до 10 Гбит / с
Скорость зарядки: до 20 В / 5 А
Совместимые устройства
Для iPad Pro (11 дюймов и 12,9 дюймов, 2018)
Для Apple MacBook Pro (2016) / MacBook (12 дюймов, 2015/2016)
для Google ChromeBook Pixel / Pixel C (2015)
для планшета Nokia N1
для Microsoft Lumia 950 / Lumia 950XL
для OnePlus 2 / OnePlus 3
для Nexus 5X / Nexus 6P
для LG G5
для Lenovo Zuk Z1
для HTC 10
для Lenovo Yoga 900 13.3 дюйма
Для Nintendo Switch
Для других устройств USB Type-C
Вес изделия: прибл.
