Что такое структурно-изолированные панели (SIP) и их основные характеристики

Структурно-изолированные панели (SIP) представляют собой современный строительный материал, состоящий из трех слоев:

• Две внешние обшивки из прочного листового материала (чаще всего ОСП)
• Внутренний слой утеплителя (обычно пенополистирол)

Такая «сэндвич»-структура обеспечивает панелям высокую прочность, отличные теплоизоляционные свойства и относительно небольшой вес. Это позволяет использовать SIP для быстрого возведения энергоэффективных зданий.

Стандартные размеры СИП-панелей

Размеры СИП-панелей могут варьироваться в зависимости от производителя, но наиболее распространенными являются следующие:

• Ширина: 1250 мм (4 фута)
• Длина: от 2500 до 7200 мм (8-24 фута)
• Толщина: от 100 до 250 мм

Максимальный размер панели обычно составляет 2440 x 7200 мм (8 x 24 фута). Это обусловлено ограничениями по размерам листов OSB, используемых для обшивки.

Материалы для изготовления СИП-панелей

В производстве структурно-изолированных панелей могут применяться различные материалы:

Обшивка:

• ОСП (ориентированно-стружечная плита) — наиболее распространенный вариант
• Фанера
• Цементно-стружечная плита
• Магнезитовая плита

Утеплитель:

• Пенополистирол (EPS) — самый популярный вариант
• Экструдированный пенополистирол (XPS)
• Пенополиуретан (PUR)
• Пенополиизоцианурат (PIR)

Выбор материалов влияет на характеристики готовых панелей — их прочность, теплопроводность, огнестойкость и т.д.

Особенности проектирования зданий из СИП-панелей

При разработке проектов домов из структурно-изолированных панелей следует учитывать ряд важных моментов:

• Оптимальная форма здания — простая прямоугольная, без сложных выступов и углов
• Высота стен кратна стандартным размерам панелей (2,5 м, 2,7 м, 3 м)
• Ширина проемов для окон и дверей учитывает ширину панелей
• Минимум внутренних несущих стен
• Использование SIP для стен, перекрытий и кровли

Такой подход позволяет максимально эффективно использовать преимущества СИП-технологии и снизить количество отходов при строительстве.

Конструктивные особенности стен из СИП-панелей

Стены из структурно-изолированных панелей имеют ряд отличий от каркасных:

• Нагрузка распределяется равномерно по всей поверхности стены
• Высокая поперечная жесткость без дополнительных элементов
• Отсутствие мостиков холода
• Возможность создания консолей без усиления

При этом в местах повышенных нагрузок (под балками перекрытий, в проемах) требуется установка усиливающих элементов из бруса или LVL.

Монтаж СИП-панелей: основные этапы и особенности

Процесс возведения стен из структурно-изолированных панелей включает следующие этапы:

1. Монтаж нижней обвязки
2. Установка угловых панелей
3. Монтаж рядовых стеновых панелей
4. Устройство верхней обвязки
5. Герметизация стыков специальной пеной

Важные моменты при монтаже:

• Точное выравнивание нижней обвязки
• Надежное крепление панелей к обвязке и между собой
• Тщательная герметизация всех стыков и примыканий
• Защита панелей от атмосферных воздействий до монтажа кровли

Прокладка коммуникаций в стенах из СИП-панелей

Для размещения инженерных сетей в структурно-изолированных панелях предусматриваются специальные каналы:

• Горизонтальные — на высоте 40-45 см для розеток и 90-100 см для выключателей
• Вертикальные — для связи горизонтальных каналов

Каналы выполняются на заводе при изготовлении панелей. Это упрощает прокладку проводки, но требует детальной проработки схемы электроснабжения на этапе проектирования.

Преимущества и недостатки домов из СИП-панелей

Строительство из структурно-изолированных панелей имеет ряд достоинств:

• Высокая скорость монтажа
• Отличные теплоизоляционные свойства
• Прочность и сейсмостойкость конструкции
• Экономия на фундаменте за счет легкости стен
• Возможность круглогодичного строительства

К недостаткам можно отнести:

• Необходимость защиты от влаги и УФ-излучения
• Сложность внесения изменений в готовую конструкцию
• Ограниченный выбор вариантов внешней отделки
• Потенциальные проблемы с экологичностью некоторых материалов

Выбор производителя СИП-панелей: на что обратить внимание

При выборе поставщика структурно-изолированных панелей следует учитывать несколько факторов:

• Опыт работы на рынке
• Наличие собственного производства
• Качество используемых материалов
• Точность изготовления панелей
• Возможность изготовления нестандартных элементов
• Сроки производства и доставки
• Наличие необходимых сертификатов
• Предоставление гарантии на продукцию

Важно также ознакомиться с отзывами клиентов и посетить уже построенные объекты, чтобы оценить качество работы компании.

Размер СИП-панелей для дома

СИП-панели широко используют для возведения жилых и нежилых малоэтажных зданий: домов, дач, хозяйственных построек, складов и магазинов. Размер и количество панелей зависят от особенностей проекта и назначения помещения. Современная промышленность выпускает стандартные строительные материалы в соответствии с ГОСТ. Кроме того компании-производители разрабатывают собственные технические условия, что значительно расширяет линейку типоразмеров.

Структура и толщина СИП-панелей

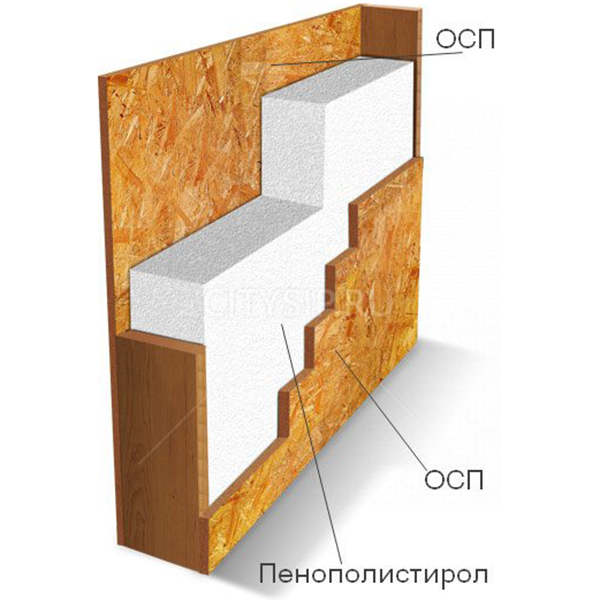

В состав сэндвич-панелей входят два наружных слоя из ОСП-плиты и центральная часть из утеплителя – пенополистирола. Толщина плит и сердечника варьируется, поэтому на рынке можно встретить материалы с разными параметрами. Чаще всего для строительства применяют панели:

• 120, 170 и 220 мм, где общая толщина плит ОСП составляет 20 мм, а остальной объем занимает пенополистирол;
• 124, 174, 224 мм с толщиной обоих плит ОСП 24 мм и объемом утеплителя 100, 150 и 200 мм соответственно.

Чем больше объем сердцевины, тем выше будут теплосберегающие свойства и прочность материала.

Что касается других параметров, то самыми популярными являются панели шириной 120-125 см и длиной 250-280 см. Гораздо реже встречаются плиты шириной 300 см и длиной в два раза больше.

По назначению все панели можно разделить на кровельные, стеновые и для перекрытий. Сэндвич-панели с шириной 60 и 62,5 см предназначены для обустройства кровель и перекрытий. Для возведения стен используют плиты толщиной от 12,4 см, шириной 120 см и длиной 250 см.

СИП-панели для дома в регионе с мягким климатом

В теплых климатических зонах зимняя температура колеблется в пределах 0°С плюс-минус несколько градусов. Морозы до -15-20°С бывают очень редко. Однако будущие жильцы зачастую выбирают для строительства панели толщиной 174 мм и более, чтобы дом был максимально теплым. В связи с этим увеличиваются расходы на стройку, поскольку панели больших размеров стоят дороже. Такой подход не совсем верный. Для жилья в районе с мягким климатом достаточно панелей толщиной 124 мм, а теплосбережение можно улучшить с помощью отделки.

Размеры СИП-панелей для домов в условиях сурового климата

Во многих регионах России морозы достигают -30° С, а средняя температура в холодное время года не поднимается выше -5-10° С. Для таких условий профессионалы советуют выбирать стеновые панели толщиной 174 мм. Они обеспечивают хорошее теплосбережение и комфортные условия для постоянного проживания. Не возбраняется покупать панели толщиной 200 мм и более, все зависит от финансового положения покупателя.

Важный нюанс: при выборе материала учитывают не только климатические условия, но и конструктивные особенности здания. Дома выше одного этажа требуют крепких несущих стен из панелей толщиной 224 мм. Плиты аналогичной толщины и ширины 625 мм используют для устройства полов, перекрытий и кровельных конструкций.

Размеры сэндвич-панелей для дачных домиков и бытовок

Для летних дач, бытовок и прочих хозяйственных построек профессионалы рекомендуют панели толщиной 120-124 мм. Они обеспечивают комфортный микроклимат в помещении, где осенью и весной будет достаточно тепло, а летом – прохладно. Кроме того поддержание тепла потребует минимальных расходов на отопление.

Строительство из СИП-панелей лучше доверить профессионалам, которые досконально знают характеристики материала. Они выберут сэндвич-панели оптимальной толщины с учетом назначения здания и архитектурного проекта.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей в г. Домодедово, д. Битягово100 м2

2 800 000 руб

Дом из ЦСП-панелей Stone SIP в Истринском районе, КП Еремеево Лайф140 м2

5 800 000 руб

Дом из сип-панелей в г. Серпухов, КП Заповедный Берег113 м2

4 500 000 руб

Дом из сип-панелей в Дмитровском районе, КП «Морозовский Уезд»114 м2

3 300 000 руб

Дом из сип-панелей в Раменском районе, деревня Новое Жирово-2131 м2

3 950 000 руб

Дом из сип-панелей в Пушкинском районе, дер. Луговая.88 м2

2 100 000 руб

Читайте также:

Смотреть все статьи

18 / 08 / 2019

Дома из СИП-панелей и грызуны

Мыши и крысы – частые посетители загородных домов. Незваные гости проникают в жилье и хозяйственные постройки в поисках пищи и защиты от холода. Существует мнение, что наиболее привлекательными для грызунов являются СИП-панели.

18 / 08 / 2019

Дом из СИП-панелей с плоской крышей

Двускатная крыша – стандартное конструкционное решение для панельных домов в классическом стиле. Несмотря на свои преимущества такая кровля нравится далеко не всем. Поклонники стиля модерн и хай-тек предпочитают лаконичные строения с минимумом деталей и выбирают дома с плоской крышей.

18 / 08 / 2019

Пиломатериалы естественной влажности или камерной сушки

Прочность и долговечность деревянной постройки напрямую зависят от влажности бруса. Естественное содержание влаги в древесине составляет 40-50%, однако для строительства рекомендуется использовать пиломатериал с влажностью 12-20%.

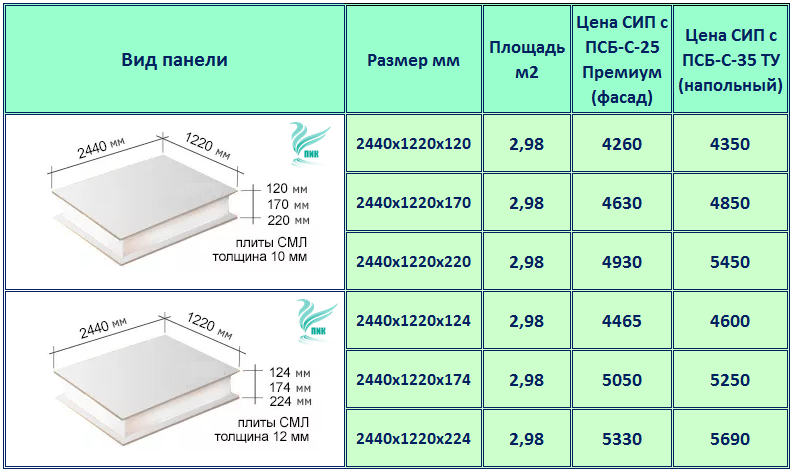

Размеры СИП панелей в нашей компании

Стандартные размеры СИП панелей это длина от 2500 мм до 2800 мм, ширина 1250 мм.

СИП панели из OSB-3 КАЛЕВАЛА пр-во Россия Е1

Вид панели	Размеры, мм	Толщина OSB, мм	Цена за панель	Цена за м2
	2500х1250х124	12	2950 р	944 р
	2500х1250х174	12	3350 р	1072 р
	2500х1250х224	12	3900 р	1248 р
	2800х1250х124	12	3200 р	914 р
	2800х1250х174	12	3600 р	1028 р
	2800х1250х224	12	4200 р	1200 р

СИП панели из OSB-3 EGGER пр-во Румыния Е1

Вид панели	Размеры, мм	Толщина OSB, мм	Цена за панель	Цена за м2
	2500х1250х124	12	3250 р	1040 р
	2500х1250х174	12	3550 р	1136 р
	2500х1250х224	12	3950 р	1264 р
	2800х1250х124	12	3550 р	1014 р
	2800х1250х174	12	3950 р	1128 р
	2800х1250х224	12	4300 р	1228 р
	3000х1250х124	12	4000 р	1066 р
	3000х1250х174	12	4400 р	1173 р
	3000х1250х224	12	4900 р	1306 р

СИП панели из OSB-3 Glunz пр-во Германия Е0

Вид панели	Размеры, мм	Толщина OSB, мм	Цена за панель	Цена за м2
	2500х1250х124	12	4050 р	1296 р
	2500х1250х174	12	4350 р	1392 р
	2500х1250х224	12	4650 р	1488 р
	2800х1250х124	12	4450 р	1271 р
	2800х1250х174	12	4850 р	1385 р
	2800х1250х224	12	5200 р	1485 р
	3000х1250х124	12	5200 р	1386 р
	3000х1250х174	12	5400р	1440 р
	3000х1250х224	12	5550 р	1480 р

СИП панели из Green Board, Гринборд GB3 Россия

Вид панели	Размеры, мм	Толщина OSB, мм	Цена за панель	Цена за м2
	2500х600х124	12	1900 р	1130 р
	2500х600х174	12	2100 р	1250 р
	2500х600х224	12	2400 р	1428 р
	2800х600х124	12	2200 р	1222 р
	2800х600х174	12	2650 р	1472 р
	2800х600х224	12	2750 р	1527 р

Заполните форму и получите бесплатный расчет сметы под Ваш дом в течение 24 часов

Прикрепить файлы. ..

Хиты продаж

Ваше имя:

Номер телефона:

Ваше имя:

Ваш e-mail:

Номер телефона:*

Сообщение:

Прикрепить файлы…

Проектирование с помощью SIP — Porter Sips

SIP ускоряют скорость строительства.

Размеры панелей:
Лучшее использование материалов помогает максимально снизить стоимость проектов SIP.
Стандартный размер SIP 8’ x 24’ определяется наличием «большой» OSB. Скорость строительства, предлагаемая гигантскими панелями, привела к тому, что OSB размером 8 x 24 фута стала отраслевым стандартом SIP. Стоимость проекта SIP частично определяется количеством необходимых листов размером 8 x 24 фута. Работа с использованием множества панелей 8 x 13 футов будет намного дороже, чем работа с использованием панелей 8 x 12 футов.

Стеновые панели высотой восемь футов могут иметь длину до 24 футов в виде цельного куска и обычно используют почти 100% доступного материала размером 8 x 24 фута. Когда стены должны быть выше 8 футов, направление панелей будет повернуто на 90 ° — в этом сценарии будет шлицевое соединение по крайней мере через каждые 8 ​​футов, но панели могут иметь высоту до 24 футов. Сегодня в жилищном строительстве SIP панели размером 8 x 9 или 8 x 10 футов очень часто используются для достижения стен высотой 9 или 10 футов. Дизайнер должен иметь в виду, что, как правило, оконные проемы шириной менее 4 футов могут быть выполнены без использования перемычки, что опять же снижает затраты. 9Стены SIP 0009 могут быть спроектированы таким образом, чтобы выдерживать практически любую нагрузку, включая высокую ветровую нагрузку. В целом, SIP проще в использовании и проектировании, когда требуется высокая грузоподъемность. Например, в Южной Флориде строительство из SIP значительно дешевле из-за количества и размера прижимов, необходимых для каркасных конструкций.

СИП-панели делают соборные потолки простыми в сборке и чрезвычайно энергоэффективными. По сравнению со стропильной конструкцией они более экономичны в установке и гораздо более энергоэффективны. Соборные потолки добавляют мгновенной высоты комнате и могут свести на нет необходимость в 9’ и стеновые панели высотой 10’. При планировании использования SIP-панелей в строительстве крыш важно учитывать, что кровельная панель должна проходить от одной несущей опоры до другой. Несущими опорными элементами могут быть коньковые балки, несущие стены, стропила, прогоны или фермы. Если в проекте предусмотрены вальмы или впадины, обратите внимание, что эти края обычно должны поддерживаться балками впадин или вальмовыми стропилами. Если конструкция здания предусматривает горизонтальные потолки, SIP можно использовать в качестве потолочной панели или SIP можно установить на линии крыши, а горизонтальный потолок можно построить с помощью потолочных балок. Лучший способ воспользоваться неотъемлемыми преимуществами SIP — спроектировать соборный потолок в здании со скатной крышей. Использование системы крыши SIP в сочетании со стенами SIP обеспечит гораздо большую энергоэффективность, чем использование одной стены SIP или одной крыши SIP.

SIP-панели для пола:
SIP-панели не следует использовать для внутренних систем перекрытий, поскольку они не так рентабельны и не так доступны, как традиционные деревянные фермы или двутавровые балки. Легкий доступ, доступный в обычных инженерных системах пола для водопровода, ОВКВ и первичной электросети, очень важен, в то время как теплоизоляция между этажами обычно не так важна. Полы SIP лучше всего использовать всякий раз, когда необходимо утеплить пол: над неотапливаемым подпольем, в приподнятом помещении или над любым другим неотапливаемым помещением. В напольных системах SIP часто используются специальные деревянные шлицы для повышения жесткости. За более подробной информацией обратитесь к местному торговому представителю.

Односкатная конструкция:
Самый дешевый способ построить хорошо изолированный корпус – это односкатная конструкция из SIP. Здания шириной до 20 футов с плоскими или односкатными крышами идеально подходят для этой системы. Здания шириной до 40 футов могут использовать полумоноскатную конструкцию только с колоннами и коньковой балкой по центру.

Обрезные панели с ЧПУ:
Изготовление панелей специальной формы и составных разрезных панелей становится простым и точным, если вы укажете PorterSIP. Благодаря специальному программному обеспечению SIP для трехмерного САПР и 5-осевому станку с ЧПУ панели теперь подходят гораздо точнее, чем когда-либо прежде. Сложные мансардные окна с фронтонами, вальмами и ендовами теперь могут поставляться так же легко, как и меньшие прямоугольные панели. Специальные формы, такие как окна с круглым верхом, могут быть выполнены с высокой точностью. Полагаться на опытных плотников по каркасу менее надежно, чем раньше. С SIP-резками с ЧПУ сложная резка выполняется надежно и правильно на заводе.

Исключение внутренних несущих стен:
Из-за того, что гигантские кровельные панели способны выдерживать большие пролеты, часто можно отказаться от несущих стен. Без несущих стен внутреннее пространство может быть спроектировано с открытой концепцией, а также может быть более гибким, поскольку потребности здания со временем меняются.

Детали здания SIP:
Детали соединения SIP развивались и значительно усовершенствовались за последние 15 лет. Благодаря этим деталям обеспечивается очень герметичный корпус. Предотвращение проникновения влаги и паров в местах соединения чрезвычайно важно. Полученная оболочка здания позволит вам установить уменьшенные системы отопления и охлаждения. Для этой герметичной оболочки может также потребоваться теплообменник типа «воздух-воздух» для снижения влажности. Свяжитесь с торговым представителем PorterSIPs, чтобы получить дополнительные разъяснения.

Учебные единицы AIA/CES:
PorterSIPs предлагает 1 кредитную аккредитованную AIA/CES презентацию по SIP. Этот курс был разработан Ассоциацией структурных изолированных панелей (SIPA). Свяжитесь с нами, чтобы получить дополнительную информацию или запланировать презентацию.

---

Дополнительные услуги и отделка

Готовые к сборке пакеты – панели поставляются с установленными пиломатериалами и шпонками

T&G устанавливаются на внутренней стороне стеновых или кровельных панелей

Различные изделия из фанеры, устанавливаемые для окончательной внутренней или внешней отделки (доступны ограниченные размеры)

Влагостойкий гипсокартон, укладываемый поверх OSB

Готовый алюминий, ламинированный поверх OSB 90 005

Ламинированный пластик, армированный стекловолокном по OSB

Ламинирование различных материалов на заказ

Sto® Emerald Coat паропроницаемый вторичный атмосферостойкий барьер

Покрытия OSB, устойчивые к плесени, грибку и гниению

Вспучивающаяся краска No-Burn Plus® со 15-минутным термозащитным покрытием

Структурно-изолированные панели

2 Структурно-изолированные панели 4 структурно-изолированные панели ( SIP) представляет собой еще один выбор для строителей, которые ищут альтернативу стенам R-30 (или выше) для одно- и многоквартирного строительства.

Несмотря на то, что система SIP существенно отличается от более типичных методов строительства ICF, SIP могут достигать столь же впечатляющих результатов с экономической эффективностью, если проектировщик и строитель хорошо понимают характер продукта, его переменные и его ограничения.

SIP представляют собой изготовленные «сэндвич-панели», в которых чаще всего используются две внешние поверхности из ориентированно-стружечной плиты (OSB), покрывающие сердцевину из пенополистирольной изоляции (EPS).

Материал, используемый для наружных поверхностей и сердцевины пенопластовой изоляции, может варьироваться в зависимости от производителя и желаемых свойств конечной стеновой системы. Альтернативные изоляционные наполнители включают экструдированный полистирол (XPS), полиизоцианурат и полиуретан.

В дополнение к поверхностям OSB некоторые производители либо специализируются, либо предлагают альтернативные варианты, такие как фанера, соломенная плита и цементная плита.

Панели с внутренней отделкой из гипсокартона или шпунтованные сосновые доски также доступны, но они легко повреждаются во время транспортировки и укладки, и с ними нужно обращаться осторожно. Общая толщина пенопластового сердечника (и, следовательно, достигаемое значение R) также варьируется и обычно доступна в размерах, близко имитирующих традиционные каркасные стены.

Стандартная толщина сердцевины из пенопласта: 3-1/2″, 5-1/2″, 7-3/8″ и 9-3/8″.

Общее номинальное значение теплопроводности стены SIP зависит от ее толщины и типа используемой изоляции ядра. Обычно пенополистирол составляет R-4 на дюйм, XPS — R-5 на дюйм, а полиизоцианурат и полиуретан — примерно R-6,5 на дюйм (сердечники с более высоким значением R соответственно дороже).

Соображения по проектированию и планированию здания

SIP, как следует из названия, являются панелями, и поэтому они гораздо более эффективны, если проект здания, для которого они предназначены, был специально спланирован так, чтобы быть удобным для использования с панелями.

Это влечет за собой простую по форме конструкцию здания без чрезмерных изгибов, выпуклостей, углов, отличных от 90 градусов, и где проемы ограждающих конструкций спланированы в соответствии с размерами панелей.

SIP можно использовать практически для любой конструкции дома, но при планировании без панели количество отходов, внутренних стоек, перемычек и пиломатериалов из конструкционных панелей быстро суммируется, уменьшая стоимость и преимущество в производительности более оптимизированной конструкции. .

Использование стандартной высоты одинаково важно для контроля затрат и минимизации отходов. Поскольку самая большая панель доступна в размере 8 x 24 фута (исходя из ограничений доступного производства OSB), горизонтально расположенные SIP имеют максимальную высоту стены 96 дюймов.

Соответственно, вертикальные SIP-панели имеют максимальную ширину 96 дюймов, но их можно использовать на всю высоту для создания стен высотой 8, 9 или даже 10 футов.

Из-за своей более хрупкой природы SIP из цементных плит имеют более ограниченные размеры, чем SIP из OSB, с типичными размерами 3 x 8 футов, 3 x 9’ и 3’ x 10’ и поэтому всегда размещаются вертикально.

SIP — многие проекты домов можно построить за один день.

Для недорогого жилья с потолками высотой 8 футов лучше всего подходит панель длиной 24 фута с наименьшим количеством отходов, стыков и соединений.

Для более высоких стен панель высотой 9 или 10 футов и шириной 8 футов покрывает наибольшую площадь с наименьшим количеством элементов. У больших панелей есть один недостаток: для их установки необходим кран из-за соображений веса. Небольшие панели могут быть подняты бригадой без крана.

Для большинства применений SIP предварительно вырезаются на заводе производителя на основе чертежей дома. Эти системы обычно автоматизированы и связаны с внутренними отделами САПР, которые создают оптимизированные макеты панелей для домов.

Коллекторы, стойки, проемы и другие элементы могут быть установлены на заводе до отгрузки. Затем панели последовательно нумеруются (№1 — панель, которую нужно установить первой и т. д.) и доставляются на место проведения работ для сборки.

Многие проекты домов можно построить за один день. Чрезмерно сложные конструкции потребуют больше времени для сборки на месте, больше индивидуальной работы на месте и приведут к большему расходу материалов.

Для малобюджетных проектов также доступны неразрезанные панели. Они могут подойти для очень простых прямолинейных планов, где резка на месте не отнимет слишком много времени.

Резка SIP на месте не представляет сложности, но требует специальных методов и оборудования из-за толщины панелей и их немонолитного характера. Это особенно верно для более толстых панелей, которые необходимы для стен R-30.

Максимальное температурное воздействие.

Хотя обычно это не является проблемой для вертикальных стеновых сборок, SIP имеют верхние пределы температурного воздействия, основанные как на ограничениях вспененного заполнителя, так и на клеях, используемых для соединения заполнителя с обшивкой. Выше этих температур сердцевина может деформироваться, снижая структурную ценность сборки. Стандартные температуры, которые нельзя превышать для плит OSB/EPS SIP, обычно составляют около 160°F.

Различные сборки материалов будут иметь разные ограничения и должны быть подтверждены на ранней стадии планирования. Верхний температурный предел может быть критической проблемой при использовании SIP-крыш в жарком климате, где температура настила крыши в летнее время может легко превысить 160°F.

Верхняя и нижняя пластины. Горизонтально по верхнему и нижнему краю СИП вставляется не менее одной 2-х пластины. Нижняя плита устанавливается на месте до того, как панель устанавливается и крепится к плите или настилу пола, при этом нижняя часть SIP вспахивается, чтобы принять ширину пенопластовой плиты 2 на.

Верхняя пластина из вспененного материала устанавливается в верхней части стеновой сборки SIP и служит для связывания верхней части соседних панелей вместе, как связующая балка. Затем устанавливается вторая заглушка во всю ширину. Как правило, это 2-х элементная пластина, накладная пластина крепится к верхней поверхности верхней пластины и соответствует полной толщине SIP, перекрывая облицовки с обеих сторон панели (рис. 13). Заглушка перекрывает стыки верхней пластины в углах и перекрывает неугловые стыки верхней пластины на 24 дюйма.

Конструктивные соображения

Структурные изолированные панели используют принципиально иную конструктивную концепцию, чем традиционные здания с деревянным каркасом. В то время как конструкция деревянного каркаса на самом деле представляет собой усовершенствование древней практики стоечно-балочного строительства с использованием множества небольших стоек вместо нескольких больших, SIP теоретически представляют собой структурную диафрагму, способную выдерживать непрерывную линейную нагрузку без преимущества сообщения.

Вместо этого вертикальные осевые нагрузки равномерно передаются по верхней поверхности SIP и передаются вниз через структурные обшивки. Сердечники пенопластовой изоляции удерживают обшивку отдельно и в постоянной вертикальной плоскости без значительного изгиба.

Если обшивки могут быть закреплены в вертикальном положении, ограничивающим фактором становится прочность на сжатие конструкционных обшивок. Большинство производителей предоставляют диаграммы нагрузок для нормативного проектирования стеновых систем SIP в типичных жилых помещениях.

На самом деле, SIP-дома представляют собой сочетание панельно-диафрагменной нагрузки и сосредоточенной точечной нагрузки. Каждый раз, когда непрерывность поверхности панели прерывается, например, при большом оконном проеме или при воздействии точечной нагрузки сверху, точечная нагрузка будет превышать прочность на сжатие области, на которую она опирается, а конструкционная стойка потребуется.

Поскольку структурные стойки, вставленные в SIP-стены, полностью раскреплены по отношению к их меньшему размеру, грузоподъемность данной стойки будет выше в SIP-стене, чем в стандартной каркасной конструкции.

Здания SIP могут достигать исключительных уровней поперечной прочности и поэтому отлично подходят для суровых условий, таких как зоны ураганного или сейсмического риска.

Несмотря на то, что базовая концепция SIP-стен совместима с высокими боковыми нагрузками, конструкция здания должна учитывать эти преимущества. Как и в случае любой настенной системы, ничто не заменит предварительное планирование для достижения желаемого результата.

Соображения долговечности и влажности

Здания SIP, доведенные до их наиболее эффективных конфигураций, будут полагаться на действие диафрагмы внутренней и внешней облицовки для большинства осевых нагрузок. Эта зависимость от структурных облицовок означает, что, в отличие от обычных каркасных стен, встроенная избыточность вертикальной нагрузки не существует.

Если облицовка нарушена, то нарушена и структурная способность всей стеновой системы. По этой причине правильный выбор материалов и правильная детализация для контроля влажности имеют первостепенное значение.

Защита от скопления воды и паров влаги является критическим фактором, особенно в климатических условиях со значительным количеством осадков. Дренажные плоскости, атмосферостойкие барьеры, оклады, сайдинг и отделка, наружная герметизация, а также наружные аксессуары и проходы в стенах — все это требует внимания как при планировании, так и при выполнении.

Защита от насекомых и дереворазрушающих организмов также важна, как и при типичной каркасной конструкции. Обычные передовые методы для обоих методов по существу одинаковы, включая сборку, обработанную боратом, в зонах повышенного риска и поднятие деревянных компонентов от сортамента и других поверхностей, собирающих влагу.

Значение для строителей и профессий

Концептуально и физически здание из SIP значительно отличается от обычного каркасного здания, а сборка и отделка здания из SIP требует некоторых дополнительных знаний и навыков.

Однако разница в требуемых навыках невелика, и базовые навыки строительства каркаса легко переносятся на строительство SIP. С минимальной кривой обучения обученная бригада каркасных работ будет разбираться в строительстве SIP за несколько дней. Почти все материалы и инструменты одни и те же, а любые необходимые новые методы, инструменты и приемы являются вариациями знакомых инструментов и наборов навыков.

Электропроводка. Установка электрических коробок и прокладка электропроводки в наружных стенах SIP-домов существенно отличается от стандартных каркасных домов. Однако индустрия SIP разработала методы проводки, которые удобны для производства и, при минимальном обучении, легко понимаются и применяются в электротехнике.

Как правило, горизонтальные и вертикальные проволочные канавки диаметром 1-1/2 дюйма заделываются в пенопластовую изоляцию во время изготовления панели. Эти горизонтальные каналы расположены на расстоянии 16 дюймов для розеток и 44 дюйма для выключателей.

Вертикальные проемы размещаются по мере необходимости на чертежах компоновки панелей в соответствии с требованиями плана. Основные горизонтальные трассы также могут быть проложены через каркас пола выше или ниже стены СИП с локальными вертикальными и ответвленными горизонтальными трассами, выходящими на стеновые устройства.

Плиты и размерные шлицы пиломатериалов должны быть просверлены на месте для совмещения с канавками пенопластового сердечника. Электрические коробки крепятся к обшивке OSB с помощью крепежных элементов поверхностного типа, при этом расположение коробок немного смещено от пазов, чтобы не блокировать ходы лотков.

Отверстие, вырезанное для коробки, должно быть достаточно большим, чтобы вместить коробку. После электромонтажа следует заделать зазор между коробкой и обшивкой ОСБ.

Сантехника. Поскольку вся сантехника не рекомендуется в наружных стенах, особенно в домах с очень высокими характеристиками, для дома со стенами SIP не требуется никаких изменений в стандартной практике.

Отделка и сайдинг.

Будучи непрерывно обшитым деревянными конструкционными панелями, обеспечивается непрерывная поверхность крепления для различных стандартных жилых сайдингов и отделки. Подходящие материалы для сайдинга включают дерево, фиброцемент и винил.

Вся древесина должна быть загрунтована с тыльной стороны, и выбор атмосферостойкого барьера должен быть тщательно продуман, чтобы избежать проникновения влаги и последующего намокания OSB.

Сборки кирпичной облицовки поверх обшивки дома также особенно восприимчивы к смачиванию конструкционной обшивки парами. Выбор материала для защиты от непогоды, детализация и выполнение этих сборок имеют важное значение.

Проблемы с кодом

Включение предписывающего языка для зданий SIP в кодекс IRC является большим шагом вперед для понимания системы как строителями, так и должностными лицами норм. Хотя в 2009 г.Кодекс IRC является новым и не общепринятым, он представляет собой полезный шаблон для понимания того, что чиновники кодекса будут искать при проверке зданий SIP.

Крепления к конструкционным панелям, расстояние между крепежными элементами, накладные пластины, резка и выемка, коллекторы и другие аспекты рассматриваются и требуют визуального осмотра для утверждения. Таким образом, эти компоненты должны быть доступны для визуальной проверки или каким-либо образом задокументированы для удовлетворения инспектора.

До более широкого принятия последнего кода IRC может потребоваться дополнительный инженерный анализ для более сложных планов или в определенных зонах риска или юрисдикциях.

Вопросы стоимости

SIP-строительство может напрямую конкурировать с каркасным строительством, особенно по сравнению с другими высокопроизводительными стеновыми системами R-30. Масштабы изменений, необходимых в конструкции SIP для достижения R-30, меньше, чем изменения, необходимые для достижения R-30 в стеновых системах с гибридным каркасом.

Наибольшее изменение требует толщины панели и сопутствующих аксессуаров. Более толстые панели потребуют более высоких затрат на доставку, поскольку они занимают больше места. Вес не является существенным фактором, так как самый большой вклад в вес (OSB) остается прежним.

Большие панели потребуют некоторого дополнительного времени для схватывания, но незначительного. Помимо кривой обучения электрика, проводка SIP-дома сравнима с проводкой каркасного дома, поэтому после обучения не следует ожидать дополнительных затрат.

Стены простого дома из SIP могут быть установлены обученной бригадой за один день. Увеличение толщины стенки до 8-1/4 дюйма или 10-1/4 дюйма существенно не изменит время изготовления каркаса и, следовательно, не приведет к значительному увеличению трудозатрат.
