Система электрооборудования автомобиля: Cистема электрооборудования автомобиля

Cистема электрооборудования автомобиля

Электрооборудование автомобиля или его бортовая сеть включает в себя комплекс компонентов. Это источники тока, потребители тока, элементы управления, электрическая проводка.

Источники тока

Рассматривая виды электрооборудования автомобилей, важно остановиться на источниках тока – аккумуляторной батарее (АКБ) и генераторе.

АКБ

АКБ – это устройство, которое используется для решения следующих задач:

1. Питания потребителей электрическим током (подачи электричества в бортовую сеть) – в дополнение к генератору при включенном двигателе или при выключенном двигателе.
2. Питания стартера.

На практике АКБ может помогать при запуске двигателя, питании электроэнергией фар, дворников, усилителя руля, участвовать в работе устройств, отвечающих за подогрев стекол и сидений, включение системы безопасности, аудиосистемы, GPS-навигации, климатической установки.

Батарея расположена в моторном отсеке автомобиля и крепится на специальной полке. Устройство АКБ объединяет несколько секций (аккумуляторных банок). Они представляют собой устройство для накопления энергии с целью её последующего использования. Состоят из блоков положительных и отрицательных электродов, которые подсоединяются к полюсному мосту через ушко.

На современном транспорте устанавливаются самые разные АКБ. Но в основе всех АКБ – взаимодействие металлов и жидкости или металла и геля (желе). Эта реакция возникает при замыкании контактов отрицательных и положительных пластин.

У популярных свинцово-кислотных аккумуляторов – положительно заряженные пластины сделаны из свинца, а отрицательно заряженные – из оксида свинца. В гелевых аккумуляторах также содержится силикагель из растворов кремниевых кислот (nSiO2·mh3O).

Достоинство гелевых аккумуляторов – высокий пусковой ток, минимизация рисков работы при поврежденном корпусе, длительный срок эксплуатации.

Зато у моделей, где металл взаимодействует с жидкостью, – более сильное противостояние риску перезаряду и более приемлемая стоимость.

Также ощутима большая стойкость АКБ с жидкой средой к низким температурам. Исключение – гелевые АКБ, изготовленные по технологии AGM (между пластинами дополнительно прокладывается стекловолокно).

Появившийся позднее свинцово-литиевых АКБ, но очень перспективный вариант – ионно-литиевые аккумуляторы.

Электролит у таких аккумуляторов – из органических растворителей с солями лития: кобальтат лития- LiCoO2, никелат лития (LiNiO2), литий-марганцевая шпинель LiMn2O4, а анод – из графита или углеродных композиций, например графена.

Генератор

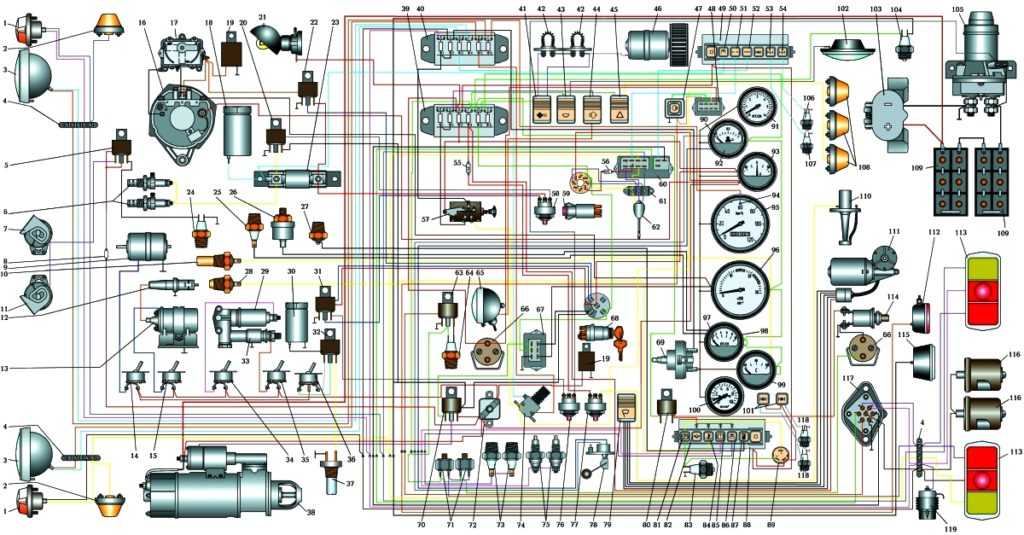

Следующий важный элемент схемы электрооборудования автомобиля – это генератор.

Генератор – устройство для питания электротоком всех потребителей, подзарядки аккумуляторной батареи при работающем двигателе на средних и больших оборотах, у электромобилей выполняет роль статора (и называется статор-генератор). В последнем случае он не просто берёт на себя функцию корпусной детали для размещения рабочей обмотки. Он служит магнитопроводом для улучшения индуктивности рабочей обмотки и равномерного распределения силовых линий магнитного поля. Также статор-генератор отводит от нагревающихся обмоток чрезмерное тепло.

В автомобилестроении используются различные решения, но все они основаны на том, что это устройство переменного тока. Устройства постоянного тока в качестве автомобильных генераторов не применяются.

Традиционные элементы генератора переменного тока:

• Корпус генератора. Включает крышки, стянутые болтами, с вентиляционными окнами.
• Обмотка.
• Ротор. Создаёт вращающееся магнитное поле.
• Шкив привода.
• Ремень для передачи к генератору вращения от коленвала.
• Кронштейн крепления.
• Контактные кольца. Обеспечивают передачу к подвижным элементам от неподвижных (и в обратном направлении) напряжения, сигнала.
• Щетки. Важнейшие составляющие системы отвода и подвода тока. Ответственны за снятие напряжения с генераторного коллектора.
• Регулятор напряжения или реле-регулятор ограничивает вырабатываемое генератором напряжение. Неисправность регулятора чревата недозарядом или перезарядом АКБ.
• Вывод для подключения потребителей.
• Вывод для питания цепи амперметра и контрольных ламп на щитке приборов.
• Выпрямитель (выпрямительный блок, диодный мост). Преобразует переменный ток в постоянный (создаёт напряжение одинаковой величины).

В электроцепь генератор включается параллельно АКБ.

Потребители тока

Потребители тока представлены рядом систем. Это:

• Система зажигания. Необходима для создания и подачи искрового разряда к свечам зажигания у ДВС. Может быть:

— контактной (источник электроэнергии: при включении транспортного средства — аккумулятор, при езде генератором, распределитель зажигания — механическое устройство).

— бесконтактной (вместо механического распределителя стоит электронный коммутатор, он увеличивает мощность искры, крутящий момент ДВС на малых оборотах, ускоряет запуск двигателя в мороз, снижает расход топлива).

— микропроцессорной. Популярна у транспортных средств с инжекторным двигателем. Позволяет регулировать углы опережения зажигания (воспламенения горюче-топливной смеси в цилиндре ДВС до достижения поршнем верхней мёртвой точки).

Система пуска двигателя. Направлена на создание определенной частоты вращения коленчатого вала. Поворот коленвала – одно из главных условий для того, чтобы поршень в цилиндрах мог выполнить необходимое для воспламенения заряда сжатие смеси.

Система освещения и сигнализации. Образована совокупностью фар – передних и задних блок-фар, «поворотников», «противотуманок», габаритных и дневных ходовых огней.

Контрольно-измерительные приборы для контроля режима движения и технического состояния автомобиля. Главным образом, датчики скорости, частоты вращения коленвала, количества топлива в баке, напряжения бортовой сети.

Дополнительное оборудование. Например, устройство включения-выключения проблесковых маяков для пожарной машины, аккумуляторный опрыскиватель на сельхозтехнику.

Элементы управления

Приборы управления электрооборудованием автомобиля важны для обеспечения слаженной работы бортовой системы:

1. Электронные блоки управления (общее электрооборудование автомобиля, например, центральный блок управления, а также блоки управления отдельными агрегатами — двигателем, тормозной системой, подвеской).
2. Щитки предохранителей периферийных цепей. Устанавливаются защиты конкретных потребителей: цепей блока управления бортовой сетью, двигателем, системой контроля давления в шинах и т.д.
3. Блоки реле. Предназначены для замыкания-размыкания электроцепей. Используются для стыковки слаботочного выхода контроллера с нагрузкой резистивного внешнего характера. Одна из сфер применения — дистанционный контроль, удалённое взаимодействие с транспортными средствами.

Электрическая проводка

Электропроводка транспортных средств изначально делалась по однопроводной схеме: к потребителям питание подходит по одному плюсовому проводу. Вторым, минусовым, проводом при этом выступал корпус машины.

Но по мере развития автомобилестроения и активного применения пластика стали чаще использовать двухпроводные схемы (минусовой провод соединяется с кузовом в ближайшем месте). Фактически современная электропроводка автомобиля состоит из нескольких частей. Они могут быть включены в систему разными способами:

• Соединяться штекерными разъемами между собой.
• Устанавливаться на одном из блоков (монтажном блоке, блоке предохранителей).
• Соединяться шинами (мультиплексная проводка).

Электрооборудование автомобиля, электрическая система автомобиля – назначение, устройство.

Главная  »  Электрооборудование автомобиля

Электрооборудование автомобиля (другое наименование – электрическая система автомобиля) предназначено для выработки электрической энергии и питания различных систем и устройств автомобиля.

Электрооборудование автомобиля объединяет источники и потребители тока, элементы управления, электрическую проводку. Все конструктивные элементы электрооборудования объединены в бортовую сеть.

Источниками тока в автомобиле являются аккумуляторная батарея и генератор.

Аккумуляторная батарея предназначена для питания потребителей электрическим током при неработающем двигателе, запуске двигателя, а также работе двигателя на малых оборотах.

Основным источником электрического тока является генератор. Он обеспечивает питание электрическим током всех потребителей, а также зарядку аккумуляторной батареи.

Емкость аккумуляторной батареи и мощность генератора должны соответствовать мощности потребителей электроэнергии на всех режимах эксплуатации автомобиля, т.е. в системе должен поддерживаться энергетический баланс.

Потребителей энергии условно можно разделить на три группы: основные, длительные и кратковременные. Основные потребители энергии обеспечивают работоспособность автомобиля. К ним относятся: топливная система, система впрыска, система зажигания, система управления двигателем, автоматическая коробка передач, электроусилитель рулевого управления.

Длительные потребители — это система охлаждения, система освещения, системы активной безопасности, система пассивной безопасности, система отопления и кондиционирования, противоугонные системы, аудиосистема, система навигации.

К кратковременным потребителям относятся большинство систем комфорта, система запуска, свечи накаливания, звуковой сигнал, прикуриватель.

Элементы управления обеспечивают согласованную работу источников тока и потребителей электроэнергии. В системе используются следующие элементы управления: щитки предохранителей, блоки реле, электронные блоки управления. Они расположены, как правило, децентрализовано.

На современных автомобилях многие функции реле и выключателей возложены на электронные блоки управления, но полностью отказаться от этих устройств пока невозможно. Например, на блок управления бортовой сетью возложены следующие функции:

• контроль потребления энергии;
• контроль напряжения на клеммах аккумуляторной батареи и при необходимости повышение частоты вращения коленчатого вала двигателя на холостом ходу;
• регулирование нагрузки за счет отключения отдельных потребителей, в основном из числа систем комфорта;
• управление системой освещения, стеклоочистителями, обогревателем заднего стекла и др.

В бортовой сети автомобиля помимо традиционной электрической проводки используются мультиплексные системы — т.н. шины данных, обеспечивающие соединение электронных блоков управления между собой и передачу сигналов управления в цифровом виде.





Основы автомобильной электрической системы — Сервисный центр Seeburg

На заре современных автомобилей в большинстве автомобилей не использовалось электричество. Огни приводились в действие газом, вместо рожков использовались колокольчики, а двигатели запускались рукояткой. Однако к 1920-м годам аккумуляторы стали обычным явлением. И когда производители устанавливали эти аккумуляторы, они задавались вопросом, как еще можно использовать электричество в автомобиле: удобных электростартера, полезные инструменты и датчики, Фары и дворники для безопасности, кондиционер и музыка. . .  Одно можно сказать наверняка: автомобили прошли долгий путь за прошедший век! Чтобы распознавать и устранять проблемы с электрооборудованием вашего автомобиля, важно понимать основы автомобильной электрической системы.

Аккумулятор является основой электрической системы вашего автомобиля. Он обеспечивает электрический ток, который позволяет транспортному средству запускаться, и питает другие компоненты, такие как системы зажигания и топливная система, которые, в свою очередь, создают сгорание, необходимое для работы двигателя.

Хотя аккумулятор обеспечивает питание автомобиля, стартер фактически приводит двигатель в действие. Он подключен к замку зажигания , , который обычно активируется ключом. Получая удар энергии от аккумулятора, стартер вращает маховик, который вращает коленчатый вал, приводящий в движение поршни двигателя.

Генератор необходим для выносливости; без него батарея не сможет работать в течение длительного периода времени. Генератор поддерживает заряд аккумулятора и работу электрической системы, но для запуска автомобиля это не обязательно. В некоторых старых автомобиляхГенератор 0012 вместо генератора , но современные генераторы предпочтительнее, поскольку они легче, прочнее и эффективнее.

Электричество в вашем автомобиле также обеспечивает работу других важных функций. Что наиболее важно, это позволяет фарам и стоп-сигналам работать, а дворникам ветрового стекла махать по окну. Обе эти функции обеспечивают лучшую видимость (одна в темноте, другая в дождь или снег), повышая безопасность водителя. Другие важные электрические активы включают спидометр и датчики на приборной панели 9. 0003 (указатель уровня топлива, датчик температуры),  внутреннее освещение, а также обогрев и кондиционирование воздуха.

Все эти электрические компоненты подключены к аккумулятору через проводов, по которым проходит электрический ток, и предохранителей, которые защищают проводку. Провода различаются по толщине в зависимости от их роли в электрической системе. Они должны быть соответствующего размера, чтобы выдерживать величину передаваемого тока, иначе они могут перегреться, перегореть или перегореть.

_____

Исправная автомобильная электрическая система абсолютно важна. Если одна из перечисленных выше деталей нуждается в ремонте или замене, немедленно обратитесь к механику, потому что поврежденная электрическая система может нанести ущерб другим компонентам автомобиля и создать опасную (и дорогостоящую) ситуацию.

У вас возникли проблемы с какой-либо из этих основ автомобильной электрической системы? Если вы находитесь в Спрингфилде (Миссури) или на северо-западе Арканзаса, позвоните в сервисный центр Seeburg, сертифицированный ASE. Хотя мы специализируемся на ремонте глушителей и выхлопных систем, мы также выполняем различные ремонты и техническое обслуживание автомобилей, включая замену масла, развал-схождение и ремонт тормозов. Наши опытные, знающие и дружелюбные механики сделают все возможное, чтобы вы как можно скорее вернулись на дорогу. Чтобы начать работу, свяжитесь с нами через Интернет. Мы с нетерпением ждем ответа от вас!
