Системы учета электроэнергии. Автоматизированные системы учета электроэнергии: внедрение и преимущества АСКУЭ и АИИС КУЭ

Что такое автоматизированные системы учета электроэнергии АСКУЭ и АИИС КУЭ. Какие преимущества дает их внедрение. Из каких уровней состоят эти системы. Как происходит процесс создания и внедрения АСКУЭ/АИИС КУЭ.

Что представляют собой автоматизированные системы учета электроэнергии

Автоматизированные системы коммерческого и технического учета электроэнергии (АСКУЭ/АСТУЭ) и автоматизированные информационно-измерительные системы коммерческого учета электроэнергии (АИИС КУЭ) предназначены для автоматизированного измерения, сбора, обработки и хранения данных об объемах производства, передачи и потребления электроэнергии.

Основные задачи таких систем:

• Точное измерение параметров потребления электроэнергии
• Автоматический сбор данных со счетчиков
• Хранение и обработка собранной информации
• Формирование отчетов для расчетов между поставщиками и потребителями
• Анализ энергопотребления и выявление потерь

Преимущества внедрения систем АСКУЭ и АИИС КУЭ

Внедрение автоматизированных систем учета электроэнергии дает ряд существенных преимуществ:

• Повышение точности учета и снижение коммерческих потерь
• Оперативное получение достоверной информации о энергопотреблении
• Возможность анализа и оптимизации энергопотребления
• Автоматизация расчетов с поставщиками и потребителями электроэнергии
• Выявление хищений и незаконных подключений
• Контроль качества электроэнергии

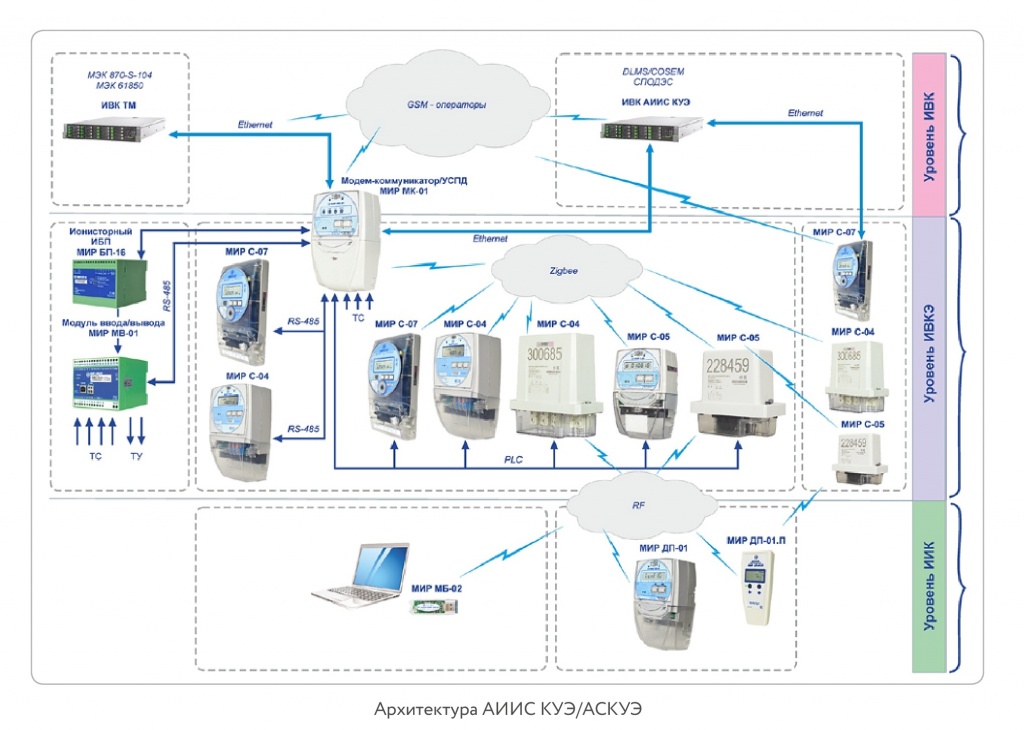

Из каких уровней состоят системы АСКУЭ/АИИС КУЭ

Типичная структура автоматизированной системы учета электроэнергии включает три уровня:

1. Нижний уровень — первичные измерительные приборы (интеллектуальные счетчики)
2. Средний уровень — устройства сбора и передачи данных (УСПД)
3. Верхний уровень — сервера сбора и обработки информации, рабочие места операторов

Этапы создания и внедрения АСКУЭ/АИИС КУЭ

Процесс создания автоматизированной системы учета электроэнергии обычно включает следующие этапы:

1. Предпроектное обследование объекта
2. Разработка технического задания
3. Проектирование системы
4. Закупка и поставка оборудования
5. Монтаж и пусконаладочные работы
6. Опытная эксплуатация
7. Метрологическая аттестация
8. Сдача системы в промышленную эксплуатацию

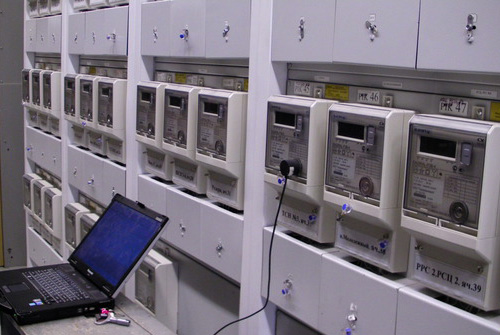

Требования к интеллектуальным приборам учета

Современные интеллектуальные счетчики электроэнергии для систем АСКУЭ/АИИС КУЭ должны обеспечивать:

• Высокую точность измерений
• Хранение профиля нагрузки
• Возможность дистанционного считывания данных
• Многотарифный учет
• Измерение показателей качества электроэнергии
• Защиту от несанкционированного доступа

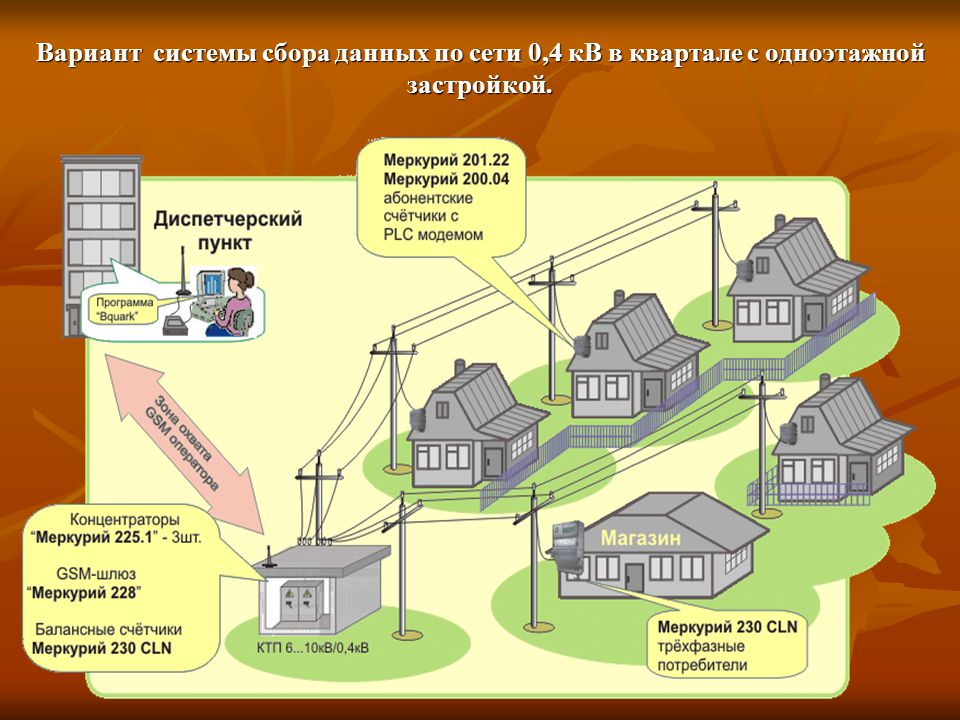

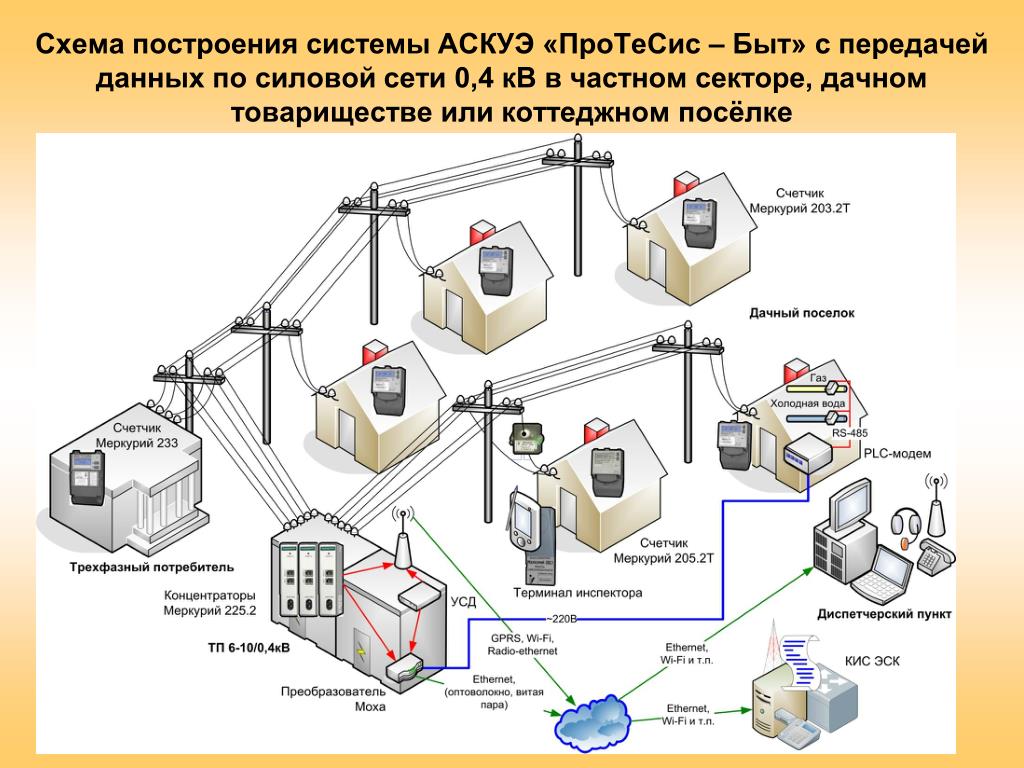

Каналы связи для передачи данных в АСКУЭ/АИИС КУЭ

Для передачи данных от счетчиков и УСПД на верхний уровень систем учета могут использоваться различные каналы связи:

• Проводные (PLC, RS-485)
• Беспроводные (GSM/GPRS, LoRaWAN, ZigBee)
• Оптоволоконные линии
• Спутниковые каналы

Программное обеспечение для АСКУЭ/АИИС КУЭ

Важным компонентом автоматизированных систем учета является специализированное программное обеспечение, которое обеспечивает:

• Сбор и хранение данных со счетчиков
• Обработку и анализ полученной информации
• Формирование отчетов
• Выявление потерь электроэнергии
• Прогнозирование энергопотребления
• Интеграцию с другими информационными системами

Области применения систем АСКУЭ и АИИС КУЭ

Автоматизированные системы учета электроэнергии востребованы в различных отраслях:

• Электроэнергетика (генерация, передача, сбыт)
• Промышленные предприятия
• Жилищно-коммунальное хозяйство
• Транспорт
• Сельское хозяйство
• Коммерческая недвижимость

Экономический эффект от внедрения АСКУЭ/АИИС КУЭ

Внедрение автоматизированных систем учета электроэнергии позволяет получить значительный экономический эффект за счет:

• Снижения коммерческих потерь электроэнергии
• Оптимизации режимов энергопотребления
• Уменьшения затрат на обслуживание приборов учета
• Повышения точности расчетов между поставщиками и потребителями
• Возможности выбора оптимальных тарифов

Нормативная база по АСКУЭ и АИИС КУЭ

Основные требования к автоматизированным системам учета электроэнергии регламентируются следующими документами:

• Федеральный закон №522-ФЗ от 27.12.2018
• Постановление Правительства РФ №890 от 19.06.2020
• Приложение 11.1 к Положению о порядке получения статуса субъекта оптового рынка
• Технические требования оптового рынка электроэнергии и мощности

Система учета электроэнергии АИИС КУЭ

Для повышения энергоэффективности в промышленности, строительстве, жилищно-коммунальном хозяйстве необходимо вести достоверный учет потребляемой электрической энергии. Так как тарифы на электроэнергию постоянно растут, это позволяет удерживать конкурентоспособность. Поскольку особенно трудно следить за эффективностью предприятий, которые входят в программу сбережения электроэнергии, очень важно с целью точного учета энергопотребления внедрять АИИС КУЭ.

Отрасли, которые мы обслуживаем:

• Трубопроводный транспорт
• Пищевая промышленность
• Добыча полезных ископаемых
• Обрабатывающие производства
• Коммунальные предприятия
• Строительство

Этапы создания системы АИИС КУЭ

Шаг 1

Предпроектное обследование

Шаг 2

Разработка и согласование технико-коммерческого предложения

Шаг 3

Разработка технических условий на АИИС КУЭ и техническое задание

Шаг 4

Проектирование системы АИИС КУЭ

Шаг 5

Поставка оборудования

Шаг 6

Монтаж системы АИИС КУЭ

Шаг 7

Метрологическая аттестация АИИС КУЭ

Шаг 8

Настройка сбора и передачи данных, сдача АИИС КУЭ в опытную эксплуатацию

Шаг 9

Проведение испытаний АИИС КУЭ, сдача в промышленную эксплуатацию

Цель создания системы

Автоматизированная информационно-измерительная система коммерческого учета электроэнергии (АИИС КУЭ) представляет собой иерархическую систему, представляющую собой техническое устройство, функционально объединяющее совокупность измерительно-информационных комплексов точек измерений, информационно-вычислительных комплексов электроустановок, информационно-вычислительного комплекса и системы обеспечения единого времени, выполняющее функции проведения измерений, сбора, обработки и хранения результатов измерений. АИИС КУЭ это современное решение, которое позволяет осуществлять автоматизированный сбор данных отпускаемой и потребляемой электроэнергии. Тем самым позволяет получать достоверную информацию о потреблении энергии в режиме реального времени. Автоматическое контролирование поставок и потребления электрической энергии может обеспечивать самый достоверный учет, а это очень выгодно и стране и другим субъектам хозяйствования.

Автоматизированные системы учета электроэнергии АИИС КУЭ позволяют оперативно, в режиме реального времени получать данные, которые нужны для того, чтобы разрабатывать и корректировать программы энергетического снабжения и повышать энергоэффективность. Другими словами – это система автоматизированного учета электроэнергии, с эксплуатацией которой возможно автоматизировать расчеты за произведенную и потребленную электроэнергию. Счетчики должны содержать все требования ГОСТа, а сама система проходить регистрацию и аттестацию соответствующими органами контроля.

Каким образом внедрение АИИСКУЭ поможет снизить стоимость электроэнергии

Для юридических лиц тарифы на электроэнергию насчитываются по-разному. Внедрение АИИС КУЭ позволит существенно сократить расходы путем выбора оптимальных ценовых категорий, а также путем покупки электрической энергии на оптовом рынке электрической энергии и мощности (ОРЭМ).

Потребители имеют возможность выбора для себя различных ценовых категорий на электрическую энергию на розничном рынке, но для этого необходимо каждый месяц передавать почасовые показания с электрических счетчиков. Стоит отметить, что обязанности в использовании АИИС КУЭ на розничном рынке нет, однако для обеспечения съема показаний, требуется дополнительный квалифицированный персонал и технические средства, что в перспективе сопоставимо, а во многих случаях и затратнее строительства АИИС КУЭ.

В том случае, когда мы говорим о крупных потребителях, строительство автоматизированной системы учета электроэнергии АИИС КУЭ позволяет инженерным службам оптимизировать производственные процессы на основании графиков потребления, изменять и распределять пиковое потребление в часы, когда электроэнергия наиболее дорогая.

При использовании АИИС КУЭ в сфере ЖКХ объем общедомовых нужд становится значительно меньше (это касается многоквартирного дома), при том, что оплату всех превышений утвержденных нормативов производит управляющая компания. У жителей больше нет необходимости регулярно передавать показания счетчиков, к тому же сводится к минимуму и оперативно устраняется безучетное потребление электроэнергии недобросовестными жильцами дома.

Что входит в систему АИИСКУЭ

В систему входят:

• Приборы учета энергии в виде счетчиков, которые устанавливаются непосредственно у потребителя.
• Канал связи. Собранные и переданные показания должны быть максимально защищены от постороннего доступа к ним. Данная функция осуществляется посредством применения модемов мобильной связи, Wi-Fi, линий телефонной связи, с помощью передачи данных через сети интернет или же при использовании всех перечисленных методов в различных комбинациях в зависимости от технического решения и наличия того или иного вида связи.
• Информационно-вычислительный комплекс. Это сервер или ПК с предустановленным специализированным программным комплексом для сбора, обработки и анализа показаний счетчиков.

Этапы создания системы АИИСКУЭ

Начальный этап внедрения системы АИИС КУЭ – предпроектное обследование и проектирование, именно от качества его реализации зависит, насколько удачной будет установка и подключение системы. На этом этапе обязательно должны учитываться ресурсы, а также особенности конкретного предприятия. После проведения расчетов и разработки проекта выполняется установка, предусматривающая размещение оборудования, которое потребуется (его перечень включает модемы, серверы, компьютеры), прокладываются и монтируются линии связи и каналообразующая аппаратура, подключается и налаживается оснащение. Все работы осуществляют подрядные организации, которые изучат объект, выберут оборудование и составят проектную документацию, произведут согласование в компетентных органах, проведут консультацию, а также предоставят гарантийное обслуживание системы. Если возникают проблемы или неполадки, вы можете обращаться в любую компанию, которая специализируется в данном направлении. Монтаж системы АИИС КУЭ осуществляется согласно строгим требованиям, учитываются пожелания заказчика и точные данные объекта. Большое значение имеет не только правильное проектирование и монтажные мероприятия, но и настройка самой системы, так как эти факторы будут влиять на ее дальнейшее функционирование.

Требования к АИИСКУЭ

К системе АИИС КУЭ выдвигаются определенные требования. В первую очередь она должна работать бесперебойно на протяжении всего срока эксплуатации, а после обновлений версии полностью подходить под все параметры, которые устанавливались и сохранялись ранее. Также она должна автоматически самотестироваться по всем критериям, вычислять все нужные показатели потребления энергии, у программных средств системы должна быть надежная защита (например, пароли) от незаконного входа, важна фиксация доступов в программное обеспечение, а еще внесение изменений и фиксация всех нарушений с числом и временем.

Протоколы передачи данных должны совмещаться с АИИС КУЭ разных разработчиков, базе данных необходима защита от утери информации во время отказов аппаратуры и незаконного входа. Идеальный вариант: вся информация сохраняется на долговременных носителях. В АИИС КУЭ данные сберегаются не менее 3,5 лет. Система должна обеспечивать возможность подключения к новым точкам учета без изменений аппаратного обеспечения.

Преимущества и недостатки по сравнению с традиционным учетом

С помощью данной системы можно с точностью измерять параметры поставки и потребления электрической энергии, осуществлять бесперебойный сбор данных в автоматическом порядке с приборов учета и отправлять их на сервер с визуализацией в личном кабинете. Она позволяет контролировать энергопотребление в заданных интервалах времени, накапливать и сохранять на протяжении долгого времени данные даже при выключенном питании электроприборов, оперативно диагностировать данные и выгружать информацию за настоящий и предыдущий периоды. Система АИИС КУЭ дает возможность анализировать структуру энергопотребления, при необходимости ее корректировать и оптимизировать, а также фиксировать даже самые несущественные отклонения всех параметров, которые контролируются.

Система помогает прогнозировать значения величин как на короткие, так и на длительные периоды, дает возможность дистанционно отключать потребителей (при наличии такой функции у прибора учета) от сети с возможностью обратного подключения.

Регионы присутствия компании

Система учета электроэнергии и энергоресурсов (АСКУЭ, АСТУЭ)

1. Главная
2. Решения
3. Система учета электроэнергии и энергоресурсов (АСКУЭ, АСТУЭ)

Назначение

Автоматизированная система коммерческого/технического учёта электроэнергии (АСКУЭ/АСТУЭ) предназначена для измерения, учёта, сбора, хранения, обработки, передачи результатов этих измерений и формирования, в том числе расчетным путем, данных о количестве произведенной и потребленной электрической энергии (мощности) различных субъектов: сетевых и генерирующих компаний, гарантирующих поставщиков и крупных потребителей электроэнергии.

Также система с успехом решает задачи управления процессами энергосбережения и снижения потребления электроэнергии, природного газа, тепловой энергии, горячей и холодной воды, сжатого воздуха, кислорода, азота, аргона и других энергоресурсов.

Внедрение  на предприятии комплексных систем автоматизированного коммерческого и технического учета энергоресурсов и учета электроэнергии (АСКУЭ/АСТУЭ) позволяет оперативно получить точную и достоверную информацию об энергопотреблении, которая необходима для разработки и корректировки программ по энергосбережению и повышению энергоэффективности, что в конечном итоге обеспечит постоянную экономию энергоресурсов и финансовых затрат.

Помимо АСКУЭ, в электросетевом комплексе применяется также термин АИИС КУЭ. В расшифровке этой аббревиатуры есть небольшое отличие: автоматизированная информационно-измерительная система коммерческого учёта электроэнергии.

С технической точки зрения различий между этими двумя терминами практически нет, если не учитывать классы АИИС КУЭ. Они лежат в правовой плоскости:

• Требования к АСКУЭ определяются «Основными положениями функционирования розничных рынков электроэнергии» (утверждены Постановлением Правительства РФ от 04 мая 2012 года № 442).
• Требования к АИИС КУЭ определяются Приложением 11.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра оптового рынка электроэнергии (утверждено Протоколом № 12/ 2015 заседания Наблюдательного совета Ассоциации «НП Совет рынка» от 21 августа 2015 года).

Таким образом, понятие АСКУЭ применяется в отношении розничных поставщиков и потребителей электроэнергии, в то время как АИИС КУЭ — в отношении её производителей и оптовых поставщиков, где наличие автоматизированной информационно-измерительной системы является главным условием для выхода на оптовый рынок.



• Описание
• Документация
• Отзывы
• Публикации
• Примеры внедрений

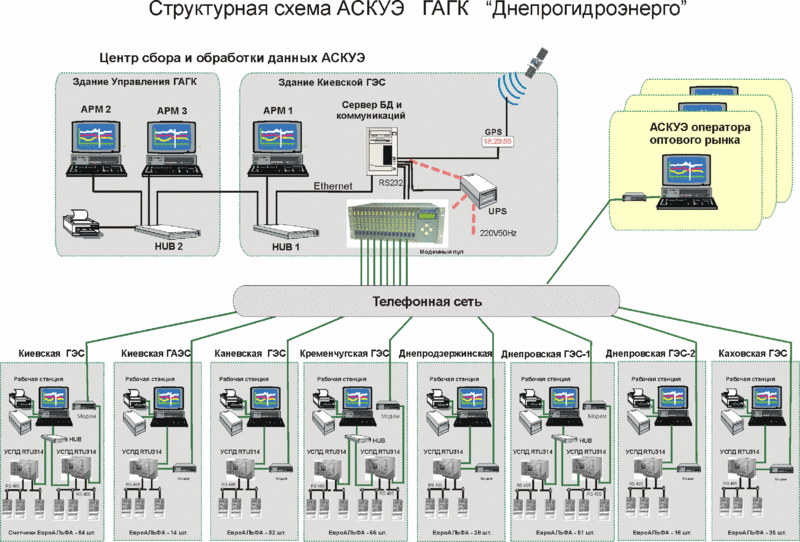

Автоматизированная система учета электроэнергии и энергоресурсов на базе программно-технического комплекса (ПТК) «НЕВА» имеет иерархическую структуру, которая состоит из трех уровней:

• Нижний уровень.
  Первичные измерители — интеллектуальные счетчики электроэнергии и энергоресурсов, обеспечивающие непрерывное измерение параметров и передачу данных на следующий уровень.
• Средний уровень. Среда передачи данных, состоящая из устройств сбора и передачи данных (УСПД), которые обеспечивают непрерывный опрос измерителей, получая от них данные учета. Далее информация передается на верхний уровень.
• Верхний уровень представляет центральный узел сбора данных, на сервера которого поступает информация со всех локальных УСПД. Связь обеспечивается специальным протоколом по высокоскоростному каналу передачи данных. На верхнем уровне применяется специализированное программное обеспечение, позволяющее визуализировать полученные данные и осуществлять их анализ и подготовку отчетных документов.

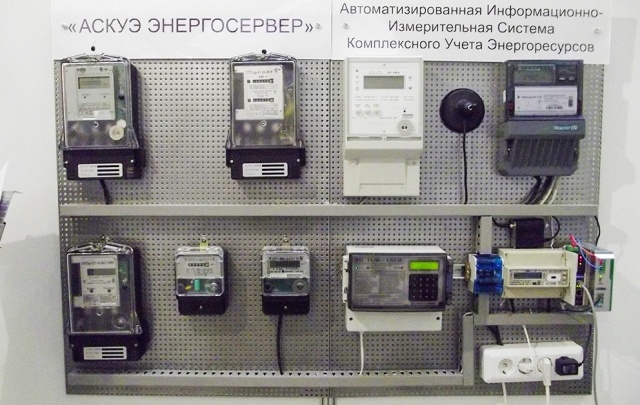

В качестве приборов учёта и управления процессами энергосбережения и снижения потребления энергоресурсов в АИИС КУЭ, АСКУЭ/АСТУЭ используются интеллектуальные счётчики различных производителей («ННПО имени М.

В. Фрунзе» , ООО «Эльстер Метроника», АО «Концерн Энергомера», НПК «Инкотекс» и др.).

АИИС КУЭ, АСКУЭ/АСТУЭ на базе ПТК «НЕВА» обеспечивает:

• измерение количества электроэнергии, получаемой и отпускаемой по расчетным (коммерческим) и техническим присоединениям;

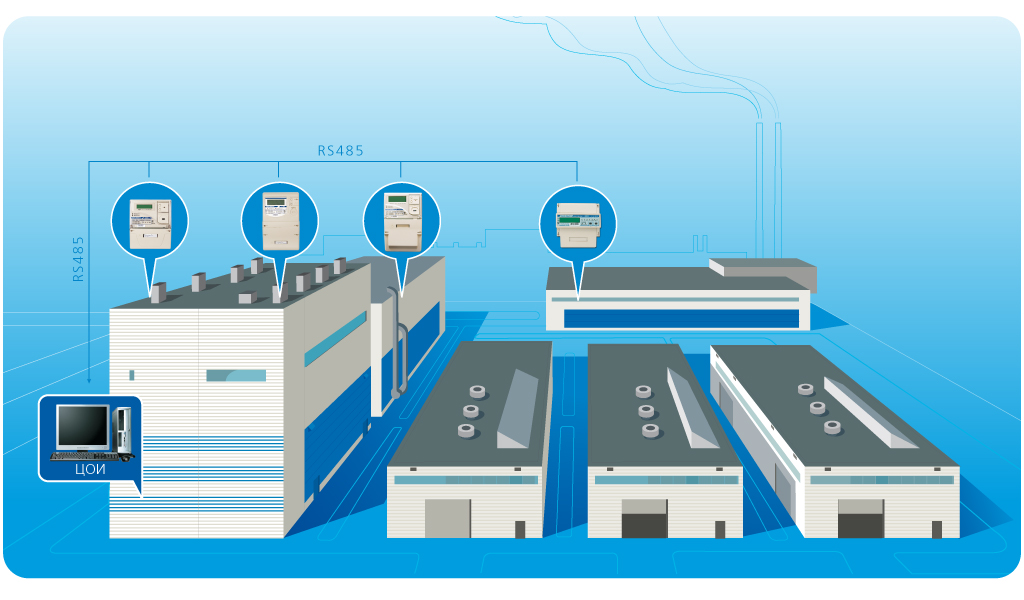

• учет энергоресурсов и энергоносителей на уровне цехов, производственных линий и отдельных установок;
• автоматизированный сбор данных измерений;
• анализ полноты данных измерений;
• обработку и хранение данных измерений, их передачи по необходимым уровням иерархии системы;
• технический учет электроэнергии, расчет баланса электрической энергии и мощности по распределительным устройствам электростанции и передачи на вышестоящие уровни диспетчерского управления;
• формирования отчетных документов по распределению энергоресурсов;
• самодиагностику.

Основными объектами внедрения системы учета электроэнергии и энергоресурсов на базе ПТК «НЕВА»  являются предприятия электроэнергетики (генерирующие, сетевые и сбытовые организации), промышленные предприятия   различных отраслей и форм собственности, транспортные предприятия.

Подписаться на рассылку

Даю свое согласие на обработку персональных данных любым способом в целях, в порядке и объеме, установленных законодательством РФ. *

Обратный звонок

Ваше имя *

Фамилия

Организация

Должность

Телефон (с кодом города) *

Тематика вопроса * — Выберите -Техническая поддержкаКоммерческий вопросДругое

Даю свое согласие на обработку персональных данных в целях, в порядке и объеме, установленном законодательством РФ

CAPTCHA

Этот вопрос задается для того, чтобы выяснить, являетесь ли Вы человеком или представляете из себя автоматическую спам-рассылку.

Задать вопрос

Ваше имя *

Фамилия

Организация *

Должность

Адрес электронной почты *

Телефон (с кодом города)

Тематика вопроса * — Выберите -Техническая поддержкаКоммерческий вопросДругое

Вопрос *

Даю свое согласие на обработку персональных данных в целях, в порядке и объеме, установленном законодательством РФ

CAPTCHA

Этот вопрос задается для того, чтобы выяснить, являетесь ли Вы человеком или представляете из себя автоматическую спам-рассылку.

Интеллектуальная система учета электроэнергии для ТСО. Какие плюсы?. АСКУЭ яЭнергетик

Федеральным законом 522-ФЗ от 27.12.2018г. введены обязательные требования для электросетевых организаций и гарантирующих поставщиков по внедрению интеллектуальных систему учета электроэнергии.

С одной стороны, перед энергетическими компаниями поставлен трудный вопрос, где найти средства, необходимые для тотальной модернизации системы учета. А с другой, нельзя не отметить главный положительный фактор нововведений – только так можно нанести сокрушительный удар коммерческим потерям электроэнергии. И для этого есть несколько причин:

• обновление парка счетчиков всегда положительно сказывается на снижении потерь;
• «заряженные» счетчики должны будут исчезнуть с рынка, т.к. счетчики будут приобретать и устанавливать энергообеспечивающие компании;
• «умные» счетчики будут сообщать о попытках вмешательства в их работу;
• анализ потерь электроэнергии будет более качественным за счет одномоментного сбора данных с электросчетчиков;
• система сможет вовремя предупредить о росте потерь по любому из участков электрической сети, т. к. пофидерные балансы можно будет формировать каждый час, а то и чаще.

Поэтому разработчики системы интеллектуального учета электроэнергии «яЭнергетик» с оптимизмом смотрят на изменения и обеспечивают электросетевым компаниям максимальные выгоды от перехода на интеллектуальный учет.

Чтобы познакомиться с системой, вам не нужно заключать с нами договор и что-либо оплачивать. Просто зарегистрируйтесь на сайте, вносите ваши счетчики, опрашивайте их и анализируйте собранные данные.

Проблемы выбора АСКУЭ

Сейчас все производители приборов учета стараются не упустить момент и выдать рынку модели, отвечающие последним требованиям законодательства. Кто-то выпустит удачные модели, кто-то не очень, и возможно со временем вам придется менять поставщика.

Или быть может вы решите использовать системы разных производителей в зависимости от решаемых задач. Например, счетчики на ТП обвяжете по RS-485 и выведете на GSM-модем, а опрос счетчиков частного жилого сектора будете осуществлять по LoRaWAN.

Поэтому рано или поздно вы столкнетесь с необходимостью содержания систем учета разных производителей, а это приведет, как минимум, к двум проблемам – сложности с раскрытием информации потребителям и невозможность формирования баланса потребления по единой схеме.

Применяя яЭнергетик, вы справитесь с этими задачами, настроив прямой опрос счетчиков или получая данные из других АСКУЭ по API. Объединив данные по всем счетчикам, не составит труда раскрыть собранные сведения в личном кабинете потребителя и учесть все расходы в едином балансе.

Используя такой подход, вы также получите независимость от производителя счетчиков. Сможете расширять систему приборами учета других брендов с использованием любых каналов связи.

Внедрение интеллектуальной системы учета электроэнергии

При внедрении системы возникает несколько важных вопросов:

• функционал счетчиков должен удовлетворять требованиям Постановления Правительства РФ от 19.06.2020г. № 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)»
• каналы связи должны обеспечивать надежное получение всех необходимых данных, т. к. проблемы в опросе счетчиков негативно скажутся на формировании пофидерного баланса
• должна быть выполнена настройка системы удаленного сбора данных
• приборы учета должны быть допущены в эксплуатацию и защищены от постороннего вмешательства установкой пломб.

АСКУЭ «яЭнергетик» поддерживает опрос счетчиков всех популярных в России марок с использованием различных каналов связи.

Настройка удаленного опроса приборов занимает не более 15 минут, а при возникновении проблем, наша техническая поддержка способствует их устранению. Наши технические специалисты могут видеть все проблемы с опросом счетчиков, поэтому мы можем качественно консультировать ваших сотрудников.

Также мы уделяем пристальное внимание вопросу ввода приборов учета в эксплуатацию. Система формирует протоколы проверки по электросчетчикам, в которых не останутся незамеченными любые проблемы с учетом электроэнергии:

• Параметры потребления и векторная диаграмма покажет вам, верно ли счетчик подключен в сеть
• Проверка времени и его синхронизация обеспечат одномоментное получение данных для точного формирование балансов по фидерам
• Проверка внутренних ошибок приборов учета сообщит вам о необходимости замены бракованного счетчика
• Просмотр записей в журналах электросчётчика позволит вам узнать о попытках вмешательства в его работу.

Эксплуатация системы и оповещения о критических событиях.

После ввода в эксплуатацию с помощью нашей АСКУЭ вы сможете собирать показания счетчиков, профили мощности, параметры потребления и показатели качества электрической энергии. Система будет автоматически синхронизировать время по всем приборам учета, а при применении счетчиков со встроенными реле даст возможность удаленного отключения или ограничения.

Также система будет сигнализировать вам о всех проблемах в электрической сети, и вовремя предупредит:

• О превышения предельного значения потерь на любом из участков электрической сети
• О срабатывании электронной пломбы, если кто-то залезет под клеммную крышку
• Об угрозе повреждения счетчика или трансформаторов тока, если ток превысит максимально-допустимое значение
• О нарушении потребителем условий технологического присоединения, когда значение мощности превысит максимально-разрешенное значение
• О потребителях электроэнергии, которые способствуют росту потерь в электросети, не выполняя соглашений по максимальному значению реактивной мощности
• О снижении уровня напряжения на трансформаторных подстанциях или в конце протяженных воздушных линий.



Пофидерный баланс и локализация потерь

Этому вопросу в АСКУЭ «яЭнергетик» уделено очень много внимания. Мы стараемся сделать так, чтобы вы могли формировать балансы не раз в месяц, а каждый день и каждый час.

В идеальном случае, вы будете получать со счетчиков полные профили мощности, тогда с формированием балансов не будет возникать особых сложностей. Но на большом массиве приборов учета, будут появляться счетчики с неполным профилем, и такие счетчики будут сильно осложнять формирование баланса.

Наша система формирует профили энергии по каждому счетчику независимо от того, есть у него хранение профиля мощности или нет. Профиль энергии будет заполнен даже в том случае, если часть данных от счетчика не дошла и была безвозвратно потеряна.

яЭнергетик обладает множеством алгоритмов, которые не споткнутся об нехватку данных и позволят сформировать баланс.

Во-первых, система сможет заполнить недостающий профиль нулевыми значениями, если в это же самое время были зафиксированы отключения электроэнергии.

Во-вторых, система сравнивает разницу показаний с суммарным профилем мощности и заполняет пробелы в профиле.

В-третьих, система закрывает недостающие сведения исходя из статистики за прошлые периоды.

Такой подход в будущем даст вам возможность формировать качественные пофидерные балансы и сообщит вам о росте потерь на любом участке электрической сети, чтобы вы могли вовремя реагировать на случаи воровства электроэнергии или поломки средств учета.

Почасовой пофидерный баланс выводится в графическом виде:

На данном рисунке видно, что в течение 4х дней наблюдались сверхнормативные потери.

Чтобы своевременно узнавать о таких проблемах под графиком и таблицей с расчетом потерь есть блок «Оповещения». Здесь вы можете задать максимальное значение потерь и электронный адрес, на который система будет направлять оповещения о нарушении предела.

Хотите получать вовремя новости о выходе статей в нашем блоге? Подписывайтесь на телеграм-канал yaenergetikru

Статья является объектом авторского права ООО «Технологии энергоучета». Запрещается любое использование текста и материалов данной статьи без указания источника: яЭнергетик.рф или yaenergetik.ru

Интеллектуальные счетчики электроэнергии для интеллектуальной сети

Наши интеллектуальные счетчики электроэнергии и датчики не ограничиваются сбором данных для выставления счетов за потребление. Инновационные коммуникационные технологии и непревзойденная точность обеспечивают надежное выставление счетов и полезную информацию. Обновления микропрограммного обеспечения обеспечивают актуальность измерителей, а исключительно низкий уровень отказов защищает вашу рентабельность инвестиций.

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product. tags.length > 0″> | , {{ ярлык }}

• {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

• bullets»> {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

• {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.

название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

• {{пуля}}

Исследуйте все →

Превосходное качество на благо вашего бизнеса

Счетчики электроэнергии Kamstrup спроектированы и изготовлены с расчетом на длительный срок службы. Наша цель – поставлять высококачественный продукт, который будет надежно служить нашим клиентам в течение 20 лет. Наши полностью автоматизированные производственные мощности являются краеугольным камнем в достижении этой цели, обеспечивая

• Высокое качество и низкий уровень отказов благодаря отказу от ручной сборки
• 100% прослеживаемость
• 100% тестирование и проверка
• Масштабируемое производство со своевременными поставками
• 100% персонализация

Посмотрите видео о виртуальном туре по нашему заводу

SMART METERING SOLUTIONS — WM Systems LLC

• УМНЫЙ УЧЕТ ЭЛЕКТРОЭНЕРГИИ
• УМНЫЙ УЧЕТ ВОДЫ

Интеллектуальные измерения имеют решающее значение не только для целей выставления счетов, но, что наиболее важно, для получения действенной информации о спросе в сети, чтобы иметь возможность лучше сбалансировать его с предложением. Интеллектуальное измерение начинается с коммуникационных устройств, которые собирают и отправляют данные в форму централизованного управления. Сегодня технологии сотовой связи IoT, такие как NB-IoT и Cat-M1, позволяют массивным системам интеллектуального учета работать надежно и экономично.

Мы предлагаем устройства сотовой связи IoT для решений интеллектуального учета. Модемы и маршрутизаторы позволяют автоматически снимать показания счетчиков электроэнергии и воды!

Вы также можете построить инфраструктуру — объединив наши концентраторы данных, маршрутизаторы — для сбора и отправки данных в центральную головную систему (HES) или базу данных.

Наши модемы были специально разработаны для счетчиков электроэнергии крупных производителей (Elster ^® , Honeywell ^® , Itrón ^® , Landis+Gyr ^® и EMH ^® ). Эти модемы лежат в основе AMI (Advanced Metering Infrastructure) коммунальных предприятий.

Модемы подключаются к счетчикам, считывают данные о потреблении (через RS232/RS485) и отправляют их в центр обработки данных по сотовым сетям, обеспечивая при этом удаленный доступ и функции мониторинга для головных систем. Функции включают в себя прозрачную отправку push-данных, получение запросов по запросу, запланированное считывание, загрузку данных счетчиков и многое другое.

Некоторые из наших модемов поддерживают подключение нескольких счетчиков, что позволяет подключать несколько счетчиков к одному модему.

Счетчики подключены через RS485, и модем отправляет данные с одного «ведущего» счетчика.

Это экономичное решение при внедрении автоматизированной системы учета электроэнергии.

Откройте для себя наши семейства модемов для учета электроэнергии:

• WM-E1S ^®  модем для Elster ^® / Honeywell ^® Альфа-метры
• WM-E1SI ^®  модем для Itron ^® ACE, счетчики SL
• WM-E1SL ^®  модем для Landis+Gyr ^®  счетчики
• WM-E1S SAPHIR ^® модем для счетчиков SAPHIR ^®
• WM-E1S SL7000 ^® модем для счетчиков Itron ^® SL7000
• WM-E2S ^® модем для Itron ^® ACE, счетчики SL
• WM-E2S PME-PMI ^®  модем для PME-PMI ^® метров
• WM-E2SL ^®  модем для Landis+Gyr ^®  измерители ZxG
• WM-E3S ^® модем для Elster ^® / Honeywell ^®  АС-счетчики
• WM-E3S MBUS ^® модем для Elster ^® / Honeywell ^® Счетчики AS3000, AS3500 и счетчики воды MBus
• Универсальный/промышленный модем RS485 — универсальное подключение благодаря нашему интеллектуальному модему, монтируемому на DIN-рейку, для любого счетчика электроэнергии

Основные характеристики

• Модем помещается в корпус счетчика, где его можно надежно закрепить
• Конструкция и возможности подключения соответствуют стандартам производителей счетчиков
• Отдельная и герметичная изоляция от счетчика
• Источник питания от метрологии (питание переменного или постоянного тока)
• Дополнительная защита от перенапряжения от 4 кВ до 12 кВ
• Можно заказать опцию суперконденсатора – защита от возможных перебоев в электросети и функциональность LastGasp
• Соединение RS232/RS485 (2-х или 4-х проводное)
• Дистанционное считывание показаний счетчика (метод «Push» или «Pull»)
• МЭК 62056-21 протокол
• Варианты модуля CDMA 450 / 2G / 3G / LTE 4G / LTE 450 / узкополосного модуля
• Запланированная отправка данных или запуск по тревоге или SMS
• Высокая доступность
• Немедленное оповещение о тревоге
• Работает из частной сети с NAT или через модем, подключенный к HES (системе головного узла)
• Поддержка общедоступных и динамических IP SIM-карт с использованием M2M Appliance Server
• Регистрация данных и шифрование
• Удаленная настройка и обновление прошивки (одиночное или массовое обновление)
• Удаленный доступ и загрузка данных (профиль нагрузки, настройки, значения, журнал событий, аварийные сигналы)
• Бесплатные загружаемые инструменты настройки
• Светодиодные сигналы работы, сертификаты

Заявка

Одной из основных проблем, с которыми сегодня сталкиваются водные компании, является то, что в отрасли называют нерентабельной водой, т. е. количество воды, потерянной из-за утечек и кражи.

Нужная информация в нужное время позволяет принимать правильные решения. Цифровизация и интеллектуальное использование данных позволяют повысить операционную эффективность как никогда ранее.

Мы устраняем ограничения построения сети в устаревших двухскачковых сетях LoRa или RF. Эти традиционные технологии работают в нелицензированном спектре, что может вызвать помехи в каналах различных приложений, таких как водоснабжение, учет электроэнергии или уличное освещение.

NB-IoT предлагает глубокое покрытие и широкие возможности подключения при низком энергопотреблении. Это идеальная технология сетевой связи для интеллектуального решения по водоснабжению.

Наш регистратор данных одновременно принимает импульсные сигналы, данные Mbus и периодически отправляет их в ЦОД по сети NB-IoT/Cat.M. Устройство питается от аккумуляторной батареи с длительным сроком службы.

Поддерживает современные транспортные протоколы IoT, такие как MQTT и LwM2M.

Наше программное обеспечение Device Manager добавляет реальную ценность любому интеллектуальному решению для учета воды. Используя платформу удаленного управления устройствами на базе Windows, вы получаете непрерывный доступ к своим устройствам.

Мы также предоставляем простую платформу Grafana для визуализации данных учета воды.

Требования к источникам питания для систем измерения электроэнергии

Содержание:

• Почему нам нужны интеллектуальные энергетические счетчики

• Требования Smart Meters

• . Стопта.

• MORNSUN Power Supply Solutions

В настоящее время все больше людей осознают ценность сокращения энергопотребления и инвестиций в более эффективное управление энергопотреблением. Мониторинг энергопотребления предоставляет домовладельцам и владельцам бизнеса информацию, необходимую им для принятия обоснованных и действенных решений в отношении использования энергии. Мониторинг текущего состояния энергопотребления позволяет более эффективно управлять энергопотреблением, сокращая ненужные затраты и повышая производительность энергетического оборудования.



Системы учета электроэнергии используются для измерения общего количества энергии, используемой электрическим оборудованием, жилыми помещениями или зданием. Электрические счетчики используются коммунальными предприятиями для измерения точного количества электроэнергии, поставляемой потребителям, что помогает ускорить процесс выставления счетов и обнаружить любые аномалии. Помимо повышения энергоэффективности, другие преимущества интеллектуальных счетчиков электроэнергии включают более полный анализ качества электроэнергии и ее использования.



Ниже мы приведем обзор систем учета электроэнергии и требований к их электроснабжению.

Зачем нужны умные счетчики электроэнергии?

Интеллектуальные счетчики энергии имеют много преимуществ, в том числе устраняют необходимость предоставления показаний счетчиков. Умные счетчики автоматически отправляют показания поставщику энергии. Таким образом, домовладельцам не нужно беспокоиться о том, чтобы не забывать подавать их ежемесячно. Кроме того, показания рассчитываются автоматически, что делает оплачиваемое использование энергии более точным, что приводит к более подробным счетам на основе реального использования энергии.



Интеллектуальные счетчики энергии также позволяют домовладельцам отслеживать потребление и расходы энергии в режиме реального времени. Это преимущество делает учет энергии более удобным и приводит к явной экономии энергии. Другие расходы можно сэкономить за счет мониторинга энергопотребления, обеспечиваемого интеллектуальным счетчиком. Домовладельцы могут использовать эту машину, чтобы заметить любые внезапные всплески, связанные с неисправным устройством. Своевременно идентифицируя их, пользователи могут обеспечить быстрое и безопасное решение проблемы.



Фактически, в настоящее время устанавливается больше интеллектуальных счетчиков, чем когда-либо прежде. Например, в США в 2021 году было развернуто 115 миллионов интеллектуальных счетчиков, что на 108 миллионов единиц больше, чем в 2007 году (Statista.com). Восприятие и осведомленность потребителей об интеллектуальных системах учета энергии также растут. Опрос 2021 года, проведенный Министерством энергетики и промышленной стратегии Великобритании (BEIS), показал, что 47% респондентов установили интеллектуальные счетчики, что представляет собой значительное увеличение по сравнению с 6% в марте 2012 года9.0004



Умные счетчики действительно имеют явный потенциал как на уровне жилых домов, так и на уровне сообществ. Однако это оборудование также чрезвычайно чувствительно и требует только блоков питания, предназначенных именно для этого приложения.



Проблемы интеллектуальных счетчиков

Учитывая важность этой технологии, инженерам также важно учитывать некоторые проблемы, связанные с проектированием электрической цепи для интеллектуальной системы учета энергии. Прежде всего, умные счетчики должны предоставлять надежную и точную информацию в любое время дня и ночи. Даже небольшие неточности могут привести к тому, что владельцам выставят счет за превышение или занижение фактического потребления энергии. Умные счетчики обычно устанавливаются вне дома, где они могут подвергаться косвенному воздействию влаги, тепла, перепадов температур и прочего.



Интеллектуальные счетчики должны включать блоки питания, способные выдерживать эти условия и по-прежнему питать это оборудование при любых обстоятельствах. Инженеры также должны искать доступные источники питания, чтобы снизить первоначальные затраты, связанные с установкой и обслуживанием интеллектуальных счетчиков. Для большинства владельцев эти первоначальные инвестиции являются одной из основных проблем, ограничивающих развертывание интеллектуальных систем мониторинга энергопотребления. В конце концов, владелец умного счетчика, вероятно, ищет способ снизить счета за электроэнергию и сэкономить деньги в долгосрочной перспективе.



Кроме того, интеллектуальные счетчики становятся все меньше, что связано со строительством большего количества квартир и других подобных жилых единиц, где пространство часто делится между несколькими жителями. Таким образом, источники питания в интеллектуальных счетчиках должны обеспечивать такую ​​же надежность при все более меньших размерах.



Все эти проблемы ложатся на плечи инженеров, которым также необходимо обеспечить надлежащий уровень точности, безопасности и защищенности. Интеллектуальные счетчики также должны соответствовать национальным стандартам, а также государственным и местным требованиям для правильной и безопасной работы. Надежная и сертифицированная по качеству система электропитания может поддерживать схемотехнику надежных и технологически продвинутых интеллектуальных счетчиков.



Требования к источникам питания для интеллектуальных счетчиков

Для интеллектуальных счетчиков выбор соответствующих источников питания имеет важное значение для обеспечения оптимальных стандартов безопасности и снижения вероятности сбоев в работе при полевых разработках. По этой причине инженерам следует учитывать некоторые требования к источникам питания для интеллектуальных систем учета энергии. Некоторые из этих факторов, которые следует учитывать, включают следующее:

● Стабильный вход 60–230 В переменного тока

● Переходная мощность 6,72 Вт

● Класс электромагнитных помех B с перенапряжением, равным или превышающим 2 кВ



Это лишь некоторые из основных требований, которые следует учитывать, которые могут выходить далеко за рамки перечисленных выше. Например, инженеры также могут выбрать блоки питания компактного размера. Источники питания для счетчиков электроэнергии также должны соответствовать высоким требованиям к выбросам электромагнитных помех для повышения надежности. Другие факторы, которые стоит учитывать, включают входное напряжение, которое можно легко снизить до 60 В переменного тока, а также требования к переходной мощности при передаче данных на уровне 6,72 Вт.



Источники питания для этих приложений также должны работать при самой низкой температуре, чтобы выдерживать воздействие различных температур, снега и морозной погоды. В зависимости от региона или области, где будет установлен интеллектуальный счетчик, инженеры могут искать источники питания с низкой рабочей температурой не ниже -20°C.



В целом, источники питания для приложений учета энергии должны обеспечивать быструю реакцию на непрерывные колебания на стороне нагрузки и захвата, которым постоянно подвергаются интеллектуальные счетчики. Инженерам следует выбирать источники питания с хорошей стабилизацией выходного напряжения и большей эффективностью для широкого диапазона входных напряжений. MORNSUN может предоставить универсальное решение для обеспечения непрерывного и надежного контроля энергопотребления с помощью блоков питания, разработанных именно для этого приложения.



Решения MORNSUN в области электроснабжения

MORNSUN имеет более чем 23-летний опыт работы в области электроснабжения с широким выбором надежных источников питания. От преобразователей переменного/постоянного тока до преобразователей постоянного/постоянного тока и многого другого, мы можем поддерживать инженеров на протяжении всего процесса проектирования и внедрения электрических цепей.
