Что такое RFID-сканер и как он работает

RFID-сканер (считыватель) — это устройство, которое считывает информацию с RFID-меток с помощью радиочастотного излучения. Принцип работы RFID-сканера заключается в следующем:

1. Сканер генерирует радиосигнал определенной частоты и мощности.
2. Этот сигнал улавливается антенной RFID-метки.
3. Метка отправляет ответный сигнал со своим уникальным кодом.
4. Сканер принимает и обрабатывает полученную информацию.
5. Данные передаются в компьютер или другое устройство для дальнейшего использования.

Ключевые компоненты RFID-сканера:

• Антенна для отправки и приема радиосигналов
• Микропроцессор для обработки данных
• Программное обеспечение
• Интерфейсы для подключения к другим устройствам

Виды RFID-сканеров: стационарные и мобильные

RFID-сканеры делятся на два основных типа:

Стационарные RFID-считыватели

Это устройства, которые устанавливаются в фиксированном месте. Их особенности:

• Подключаются напрямую к компьютеру или сети
• Питаются от электросети
• Имеют большую дальность считывания (до 10-15 метров)
• Могут одновременно считывать множество меток
• Используются на складах, в магазинах, на производстве

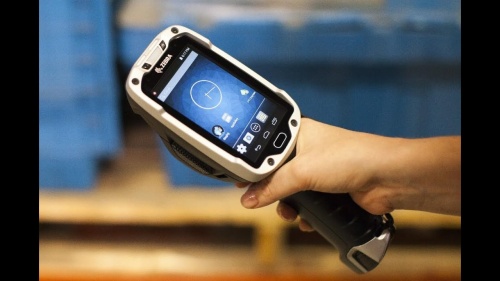

Мобильные (ручные) RFID-считыватели

Это портативные устройства, которые можно переносить. Их преимущества:

• Автономная работа от аккумулятора
• Компактные размеры
• Встроенная память для хранения данных
• Беспроводная передача информации
• Удобны для инвентаризации и учета

Классификация RFID-сканеров по рабочей частоте

RFID-считыватели также различаются по частотному диапазону работы:

• LF (низкочастотные) — 125-134 кГц, дальность до 10 см
• HF (высокочастотные) — 13,56 МГц, дальность до 1 м
• UHF (ультравысокочастотные) — 865-868 МГц, дальность до 15 м

Выбор частоты зависит от конкретного применения системы. UHF-считыватели обеспечивают наибольшую дальность и скорость считывания, поэтому чаще используются в логистике и ритейле.

Сферы применения RFID-технологии

RFID-системы нашли широкое применение в различных отраслях бизнеса:

Розничная торговля

В ритейле RFID-технология помогает:

• Автоматизировать учет товаров
• Ускорить инвентаризацию
• Предотвращать кражи
• Отслеживать перемещение товаров
• Анализировать покупательский спрос

Логистика и складское хозяйство

На складах и в логистических центрах RFID используется для:

• Автоматизации приемки и отгрузки товаров
• Контроля перемещения паллет и контейнеров
• Оптимизации размещения товаров
• Ускорения комплектации заказов

Производство

На производстве RFID-метки помогают:

• Отслеживать движение деталей и узлов
• Контролировать технологические процессы
• Вести учет готовой продукции
• Управлять качеством

Преимущества использования RFID-систем

Внедрение RFID-технологии дает бизнесу ряд важных преимуществ:

• Высокая скорость считывания данных
• Возможность одновременного считывания множества меток
• Отсутствие необходимости прямой видимости метки
• Возможность перезаписи информации на метках
• Устойчивость меток к внешним воздействиям
• Высокая точность учета
• Автоматизация процессов
• Сокращение ручного труда и ошибок

Как выбрать RFID-сканер для бизнеса

При выборе RFID-считывателя следует учитывать несколько ключевых факторов:

• Сфера применения (розница, склад, производство и т.д.)
• Требуемая дальность считывания
• Необходимость мобильности
• Объем одновременно считываемых меток
• Условия эксплуатации (температура, влажность)
• Возможность интеграции с существующими системами
• Наличие необходимых интерфейсов

Правильно подобранный RFID-сканер поможет максимально эффективно использовать преимущества этой технологии в вашем бизнесе.

Интеграция RFID-сканеров с другими системами

Для полноценной работы RFID-система должна быть интегрирована с другими информационными системами предприятия. Как правило, RFID-сканеры подключаются к:

• Системам управления складом (WMS)
• Системам управления предприятием (ERP)
• Системам управления торговлей
• Системам контроля доступа

Интеграция позволяет автоматизировать процессы, исключить двойной ввод данных и обеспечить актуальность информации во всех системах. Для этого используются различные протоколы передачи данных:

• UART
• RS-232
• USB
• Ethernet
• Wi-Fi

Выбор протокола зависит от конкретного оборудования и требований к системе.

RFID-считыватель: что это такое

15 мая 2019

Рейтинг:

• #RFID оборудование

RFID-считыватель － это сканер, который посредством технологии радиочастотной идентификации распознает, записывает, считывает или передает сведения, записанные на чип, в специальное ПО.

Технология радиочастотной идентификации (RFID) － электромагнитное радиочастотное излучение, которое используют для записи, обработки и считывания информации, записанной на специальное устройство: RFID-метку, которое также называют тег, чип или транспондер.

Работу технологии обеспечивает RFID-система, в составе которой RFID-чип и портативный или стационарный RFID-считыватель, а что это такое, как, и в каких сферах применяют разные виды считывателей, рассмотрим далее.

Подберем сканер RFID для вашего бизнеса за 5 минут. Доставка по всей России.

Оставьте заявку и получите консультацию.

Какие бывают системы считывания RFID

Работа системы основана на взаимодействии метки и считывающего устройства. Радиочастотный транспондер хранит информацию о товаре, документе или объекте. Для считывания записанных сведений используют ридер, который распознает данные, считывает их и передает в учетную программу.

Характеристики и применение системы считывания RFID зависит от особенностей оборудования, которое входит в ее состав (транспондеров и ридера).

Так, по способу идентификации данных на разных расстояниях RFID-системы бывают:

1. Ближнего действия. Сканирование на расстоянии до 20 см.
2. Среднего действия － от 20 см до 5 м.
3. Дальнего действия － 5－300 метров.

По особенностям применяемых в системе меток, RFID-комплекс может быть активным или пассивным.

Для пассивных комплексов характерны чипы, не имеющие автономного источника питания. Максимальная дальность распознавания таких меток － 2 метра. Чипы в таких системах имеют компактные размеры, хранят информацию по всем возможным видам маркировки, в том числе штрихкоды. Такие комплексы совместно с детекторами в виде рамок широко применяют в ритейле, например, в супермаркетах в качестве защиты от краж.

Активная RFID-система включает чипы, оснащенные собственным источником питания. Метки более крупные по размеру, имеют высокую точность передачи данных и дальность считывания (до нескольких сотен метров). Такие чипы способны генерировать более мощный радиосигнал, так как имеют автономный от ридера источник питания.

Также по характеристикам применяемых чипов классифицируют системы по типам памяти и по рабочему диапазону.

Мы готовы помочь!

Задайте свой вопрос специалисту в конце статьи. Отвечаем быстро и по существу. К комментариям

Считывание RFID-меток: где применяют и для чего нужно

Идентификация и хранение информации на чипе необходимы для связывания объекта с его данными в цифровой системе. Так же, как и штрихкод, который содержит основные данные о товаре, тег служит для хранения сведений о физическом объекте (товар, изделие, документ и т. д.).

Радиочастотную идентификацию применяют в сферах, где нужна высокая скорость одновременного распознавания товаров или объектов (от одного до нескольких позиций одновременно) и усиленная безопасность.

Считывание RFID-меток применяют в следующих областях:

1. Розничная торговля. Технология обеспечивает мониторинг и контроль за движением товарных единиц между складами, филиалами и точками продаж. Удобна для проведения быстрой инвентаризации и защиты от краж в крупных торговых точках.
2. Производство и реализация меховых изделий. Товары маркируют обязательным контрольным знаком, который записывается на чип.
3. Склады и логистика. RFID-системы используют для контроля за перемещением товара, автоматизации процессов приемки, списания и отгрузки.
4. Транспорт. Оплата услуг перевозки в общественном транспорте, платные парковки, дистанционные RFID-ключи зажигания для автомобилей, электронные проездные и т. д.
5. Контроль доступа. Используют для управления и контроля доступа сотрудников на территорию предприятия или в закрытые для некоторых категорий рабочих помещения.
6. Спорт. Браслеты с встроенными чипами или радиочастотные метки используют в спортивном ориентировании на местности, триатлоне и т. д.
7. Животноводство. Чипирование животных применяют для мониторинга состояния особи от фермы до потребителя, контроля передвижения и учета.
8. На предприятиях. Мониторинг рабочего времени сотрудников, автоматизация процессов складского учета.
9. Документация. Хранение сведений о гражданине и истории его перемещений в биометрических паспортах. Учет больших объемов книг или документов, например, архивы, библиотеки.

Подберем сканеры и считыватели RFID на любой бюджет! Консультация и помощь 24 часа.

Оставьте заявку и получите консультацию в течение 5 минут.

RFID-считыватель дальнего действия

Как упоминалось ранее, комплексы радиочастотной идентификации классифицируются по диапазону действия излучения. RFID-считыватель дальнего действия применяют в местах, с большими расстояниями, где нужна оперативная фиксация и одновременное сканирование десятков меток. Такие системы отличаются от комплексов среднего и ближнего радиуса действия более мощным сигналом между тегом и сканером.

К устройствам большого радиуса действия относятся портальные и стационарные считывающие сканеры, которые устанавливаются на проходах, на потолках, могут быть вмонтированы в стены, в замки. Их также закрепляют на складском оборудовании, конвейерах.

Ридеры этого типа применяют в логистике, на автостоянках, на складах, в крупных точках продаж и на платных парковках для фиксации передвижения и распознавания маркированных объектов: транспортных средств, паллет, контейнеров, или товаров.

Такие устройства оснащены интерфейсами для передачи данных на контролирующий ПК, посредством протоколов USB, Ethernet, RS-232, UART, I2C и т.д.

Корпус ридера имеет металлическое покрытие для защиты от попадания влаги и пыли.

Считыватель RFID-меток на небольшом расстоянии

Считыватель RFID-меток на расстоянии от 20 см до 5 метров менее мощный, чем модели дальнего действия. Настольные устройства среднего и ближнего действия устанавливаются на рабочем месте кассира или маркировщика.

Чем можно считать RFID-метку на складе или в строительных магазинах, если товар невозможно поднести к кассе? Для этих целей существуют мобильные версии сканеров, которые применяют вдали от источников питания для инвентаризации, учета товарных наименований, для автоматизации поиска и выдачи товарных единиц, документов и т. д.

Такие ридеры компактнее стационарных устройств, легкие и удобные для переноски.

Мобильные считыватели не поддерживают постоянное соединение с контроллером. Устройства имеют внутреннюю память, хранят информацию о считанных данных, которые можно выгрузить на компьютер.

Переносные ридеры оснащены беспроводным интерфейсом для подключения к сети, легко интегрируются с ПК. Оснащены процессором, что дает возможность установки нужного софта и взаимодействия с товароучетным ПО. Имеют встроенный аккумулятор, благодаря чему работают от 2 до 8 часов без подзарядки.

Информацию на транспондер можно перезаписывать несколько раз, метки устойчивы к повреждениям и хранят больший объем информации, чем штрихкод. Ридеры способны оперативно обрабатывать большое количество информации и фиксировать несколько меток одновременно (промышленные модели способны распознавать от нескольких десятков до нескольких сотен тегов одновременно), для этого устройству не обязательна прямая видимость. Поэтому технология радиочастотной идентификации получила широкое применение в логистике, ритейле и других видах бизнеса.

Ручные считыватели RFID на любой бюджет. Подберем за 5 минут!

Оставьте заявку и получите консультацию.

Оцените, насколько полезна была информация в статье?

Наш каталог продукции

У нас Вы найдете широкий ассортимент товаров в сегментах
кассового, торгового, весового, банковского и офисного оборудования.

• Подробнее

• Подробнее

• Подробнее

• Подробнее

• Подробнее

• Подробнее

Посмотреть весь каталог

Все мероприятия

Подпишитесь на рассылку

Расскажем и вовремя сообщим обо всех нововведениях.

Каждый месяц честный обзор нового кассового
оборудования и программного обеспечения.

Я принимаю условия передачи информации

Есть вопросы?

Мы заботимся о своих клиентах 24/7!
Ответим на вопросы, посоветуем лучшее
оборудование, решим технические сложности.

Задать вопрос

RFID-считыватели — rfidukraine.com.ua

Одним из важнейших компонентов RFID-системы является RFID-считыватель. Это устройство позволяет отправлять, принимать и обрабатывать сигналы от RFID-меток. Также считыватели являются источником энергии для пассивных меток.

Принцип работы RFID-считывателей

По сути, RFID-считыватель очень похож на обычный радиоприемник, которой находится у вас дома. Для того чтобы понять, как он работает, ниже пошагово рассмотрен процесс считывания:

1. Энергия, которая нужна для отправки радиосигнала, берется от батареи или розетки.
2. Внутри считывателя микропроцессор формирует радиоволну на определенной частоте и определенной амплитуды.
3. Радиосигнал по кабелю (либо по соединительным проводам, если антенна не отделена от считывателя) идет к антенне.
4. Антенна посылает радиоволну с определенной модуляцией.
5. После того как антенна принимает обратно сигнал от метки, она отправляет его в микропроцессор.
6. Микропроцессор обрабатывает сигнал и с помощью внутреннего ПО приводит его в форму, понятную для пользователя.



RFID-считыватели в зависимости от типа исполнения бывают двух видов:

• стационарные
• ручные

В свою очередь, все RFID-считыватели также разделяются по рабочей частоте (стандарту):

• LF (low frequency) низкочастотные считыватели. Рабочий диапазон 125 или 134 КГц. Дальность считывания до 10 см.
• HF (high frequency) высокочастотные считыватели. Рабочий диапазон 13.56 МГц. Дальность считывания до 1 м.
• UHF (ultra-high frequency) ультра высокочастотные считыватели. Рабочий диапазон 865-868 МГц. Дальность считывания до 15 м.

Основными компонентами любого считывателя являются:

• антенна
• микропроцессор
• ПО микропроцессора

Стационарные RFID-считыватели

Данные считыватели в основном применяются в складском учете, логистике и других проектах. Такие считыватели зачастую работают по Ethernet протоколу, поэтому очень важно изначально учесть все нюансы перед его установкой.

В случае неправильного расчета места установки нужно будет заново проводить кабель Ethernet и кабель питания считывателя, что может быть очень затратно.

Стационарные считыватели непосредственно подключаются к ПК или в сеть. После их подключения переместить такой считыватель становится сложно. Такие считыватели чаще всего питаются либо от ПК, либо отдельно от розетки.

Стационарные RFID-считыватели могут передавать информацию по таким протоколам:

• USB
• RS232
• UART
• I2C
• Wiegand
• Ethernet

Протокол передачи данных зависит от стандарта, в котором  работают метки и какие задачи они выполняют.

Ниже представлено какой протокол передачи данных используется в зависимости от стандарта считывателя.

Протоколы передачи данных LF и HF считывателей:

• USB
• RS232
• UART
• I2C
• Wiegand

Протоколы передачи данных UHF считывателей:

• Ethernet
• RS232
• WiFi

LF и HF считыватели зачастую имеют встроенную антенну, а UHF  — отдельно подсоединяемую, при этом к UHF считывателю можно присоединить от 1 до 16 антенн.

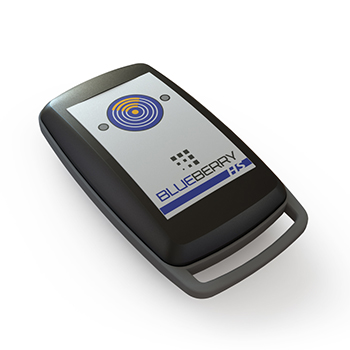

Ручные RFID-считыватели

Данный вид считывателей появился не так давно — 5-6 лет назад, однако они очень быстро начали использоваться для решения ряда задач.

Основным преимуществом ручных считывателей является их мобильность. Они не требуют кабельного подсоединения к ПК или источнику питания и способны сами обрабатывать информацию либо хранить ее в памяти. И HF, и UHF считыватели используют GPRS или Wi-Fi протоколы для передачи данных. Заряда батареи хватает на 2-8 часов беспрерывной работы или на 3-5 дней в режиме ожидания.

Основным же недостатком ручных RFID-считывателей является:

• большая цена
• более короткий диапазон считывания метки



RFID-метки и станции сканирования

Два варианта маркировки

В каждую метку KitCheck встроен чип RFID, который можно сканировать с помощью сканирующей станции KitCheck. Этикетки печатаются с информацией о каждом лекарстве в вашей больнице для внутреннего применения, третьей стороной, такой как Safecor, или на месте производства одним из наших многочисленных аутсорсинговых предприятий 503b и партнеров по фармацевтическому производству.

Подробные этикетки

Подробные этикетки напечатаны с указанием особенностей каждого лекарства, поэтому вы можете сравнить информацию на бирках с этикеткой производителя. Подробные теги могут быть применены либо собственными силами, либо сторонним переупаковщиком.

Базовые бирки

Базовые бирки не имеют идентифицирующей информации, кроме EPC Kit Check. Так что принтер не нужен. Основные теги применяются внутри компании. Базовые теги имеют производительность подробных тегов, экономят шаг в вашем рабочем процессе и представляют собой меньший вариант для переполненных лотков с лекарствами.

Лекарства с поддержкой RFID

Мы сотрудничаем с аутсорсинговыми предприятиями 503B и фармацевтическими производителями, чтобы предлагать клиентам Kit Check совместимые лекарственные препараты с RFID-метками, которые сканируются прямо из коробки. Ознакомьтесь с обширным портфелем совместимых с Kit Check лекарственных средств с RFID-меткой в ​​упаковке на этапе производства.

Browse Kit Проверьте совместимые лекарства с поддержкой RFID, доступные для вашей больницы уже сегодня!

Лекарства с поддержкой RFID

Ярко-синяя RFID-сканирующая станция KitCheck украсит вашу центральную аптеку и полюбилась нашим покупателям. Доступные в различных размерах, наши сканирующие станции идеально вписываются в любое доступное пространство в вашей аптеке. Они разработаны с учетом большого разнообразия типов аптечных наборов и всего за несколько секунд определяют, какие лекарства отсутствуют, просрочены или неверны. Сканирующие станции KitCheck отличаются надежностью, простотой установки, безопасностью и возможностью удаленной поддержки и предоставляются клиентам по контракту бесплатно.

Small

Наша новая небольшая сканирующая станция спроектирована так, чтобы поместиться в ограниченном пространстве вашей аптеки или даже на тележке. Станция этого размера подходит для всех размеров лотков, корзин и небольших спортивных сумок.

• Внешние размеры: 27” Ш x 9,25” В x 23” Г
• Внутренние размеры: 23”Ш x 6”В x 21”Г
• Вес: 50 фунтов
• Откидная дверца 180°

Medium

Эта станция идеально подходит для аптек, в которых есть немного больше места для работы, и подходит для всех размеров лотков, корзин, комплектов скорой помощи и т. д.

• Внешние размеры: 23,5” Ш x 19,25” В x 25,25” Г / 24,5’ Ш x 16,5” В x 26,5” Г
• Внутренние размеры: 21 «Ш x 12,5″ В x 23» Г
• Вес: 70 фунтов
• Откидная дверца 180°

Мобильная аптека

Наша мобильная аптека обеспечивает децентрализованный вариант рабочего процесса пополнения запасов для клинических помещений за пределами центральной аптеки, таких как операционные. Мобильная аптека оснащена малогабаритной станцией сканирования KitCheck RFID и запираемыми ящиками для лекарств, поэтому пополнение запасов становится портативным благодаря облачным возможностям сканирования KitCheck в центральной аптеке.

• Размеры станции — 27 дюймов (ширина) x 9,25 дюйма (высота) x 23 дюйма (глубина)
• Тележка — 27 9/32 дюйма Ш x 24 11/16 дюйма x 43 высоты
• Две двери

Считыватель RFID-меток — Terso

Ввод или сканирование штрих-кода 24-символьного инвентарного номера в программное обеспечение для каждой единицы продукта — это трудоемкая реальность процесса сопоставления меток вручную, особенно когда речь идет о потреблении продукта, но это не должно быть. С считывателем RFID-меток это может уйти в прошлое. Просто подключите эту точку считывания к компьютеру через USB, поместите метку RFID в поле считывания, и информация об этой метке будет передана на ваш компьютер, что сэкономит время, устранит человеческий фактор и оптимизирует рабочий процесс.

Кроме того, считыватель RFID-меток можно настроить, если вы станете нашим партнером. Полностью оснастите эту точку считывания фирменной этикеткой.

Особенности продукта

• Считывает до 65 тегов в секунду
• Настраивается для определенных рабочих процессов
• Компактный и простой в использовании

КАК ЭТО РАБОТАЕТ

1 Connect

После подключения USB-кабеля считывателя RFID-меток к компьютеру устройство будет действовать как клавиатура HID-устройства.

2 Чтение

Поместите метку RFID в поле считывания (от 4 до 6 футов) считывателя RFID-меток и подождите, пока светодиодный индикатор не начнет мигать синим цветом, указывая на успешное считывание. Когда это происходит, EPC тега передается в текстовое поле в вашем программном обеспечении.

3 Associate

Свяжите считанные RFID-метки с соответствующей информацией о продукте в вашей системе, чтобы вся информация о перемещении меток из Jetstream могла правильно интерпретироваться в вашем программном обеспечении.

ПРИМЕНЕНИЕ

Единая технология. Многие приложения.

• Место использования
• События потребления
• Канбан
• Ассоциация тегов

Spects

RFID Tag Reader Setue Spec

---

Отказ от ответственности: Если вы находитесь за пределами США, свяжитесь с нами для спецификаций вашего региона

*Спецификации. Без уведомления

0100 Одна технология. Многие приложения.

• Место использования
• События потребления
• Канбан
• Ассоциация тегов

RFID TAG SECEDER STIVE STIVE

---

Отказ от ответственности: Если вы находитесь за пределами США, свяжитесь с нами для спецификаций вашего региона

*Спецификации могут быть изменены без уведомления

. Назначение

Эти точки считывания RFID могут без проблем работать вместе, чтобы полностью оснастить комнату технологией управления запасами RAIN RFID и обеспечить видимость ценных запасов от входа до точки использования.

Ищете более настраиваемый подход? Без проблем. Эти устройства позволяют вам гибко настроить ваше пространство.

Узнать больше

Назад к основам

UHF RFID и наш процесс

Ультравысокочастотная технология радиочастотной идентификации имеет чрезвычайно большую дальность считывания по сравнению с метками LF и HF RFID.

Это делает UHF RFID идеальным решением для одновременного отслеживания нескольких продуктов, например, больших коробок с продуктами, проходящих через какое-либо помещение, или шкафа, полного инвентаря. Лучшее понимание технологии позволит вам принять взвешенное решение, и, если вы решите сотрудничать с нами, поддержка на этом не заканчивается. От открытия до развертывания мы будем рядом на каждом этапе, чтобы обеспечить успешное внедрение этой передовой технологии.

Узнать больше

Наше программное обеспечение

Бесшовная интеграция с Jetstream

Без программной платформы считыватель RFID-меток не сможет передавать конечным пользователям важную информацию об инвентаризации.
