Что такое разъем SCART и для чего он используется

SCART (от фр. Syndicat des Constructeurs d’Appareils Radiorécepteurs et Téléviseurs — Синдикат производителей радио- и телеаппаратуры) — это универсальный 21-контактный разъем для подключения аудио/видео оборудования. Он был разработан во Франции в 1970-х годах для унификации подключения различных устройств к телевизорам.

Основные преимущества разъема SCART:

• Передача аналогового видео и аудио по одному кабелю
• Поддержка различных типов видеосигнала (композитный, S-Video, RGB)
• Двусторонняя передача сигналов
• Автоматическое переключение режимов телевизора
• Универсальность — подходит для большинства аудио/видео устройств

SCART получил широкое распространение в Европе в 1980-90-х годах и до сих пор встречается во многих устройствах, хотя постепенно вытесняется цифровыми интерфейсами типа HDMI.

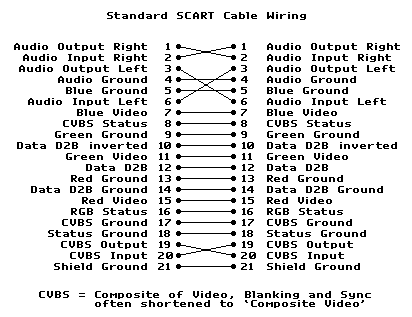

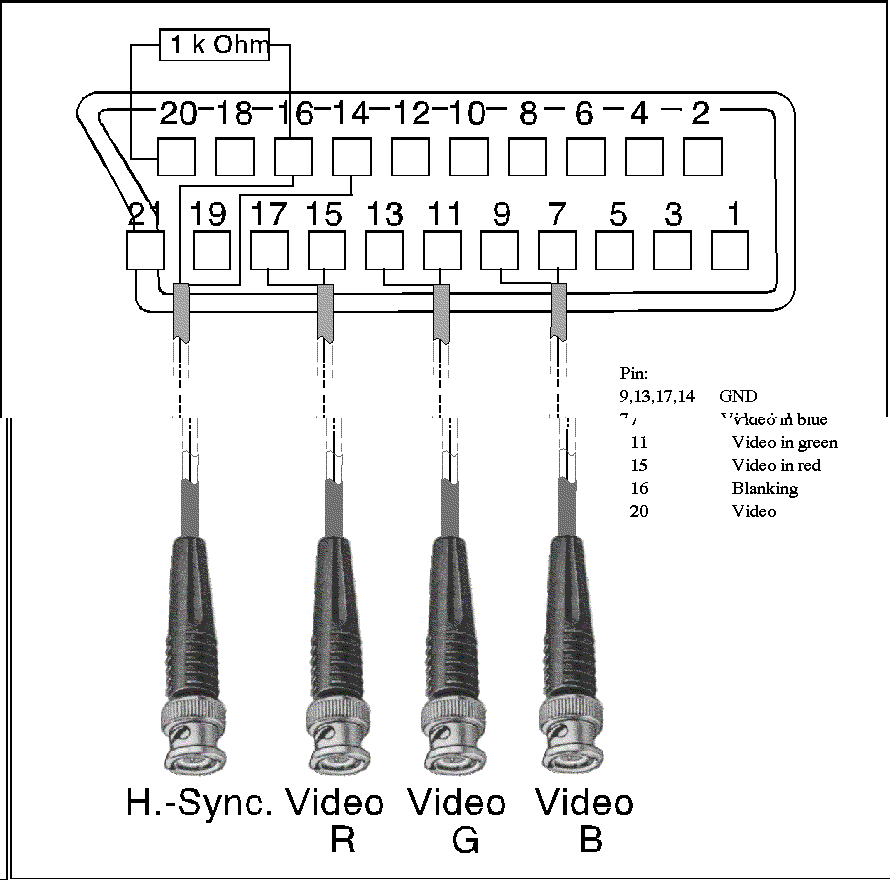

Распиновка разъема SCART

Разъем SCART имеет 21 контакт, каждый из которых отвечает за передачу определенного сигнала:

Такая распиновка позволяет передавать по одному кабелю различные типы видео и аудио сигналов.

Основные типы SCART кабелей и переходников

Существует несколько основных типов SCART кабелей и переходников:

Полный SCART-SCART кабель

Используется для соединения устройств с разъемами SCART. Поддерживает все возможности интерфейса.

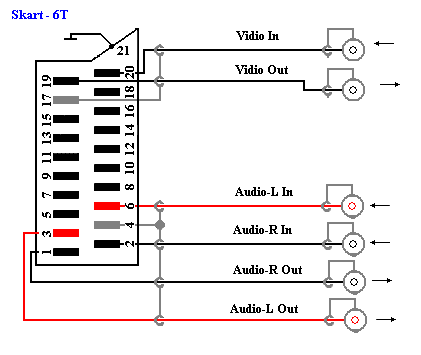

SCART-3RCA (тюльпан) переходник

Позволяет подключать устройства с композитным видео и стерео аудио к SCART разъему. Обычно имеет переключатель вход/выход.

SCART-S-Video переходник

Для подключения S-Video устройств к SCART. Часто совмещается с композитным видео и аудио.

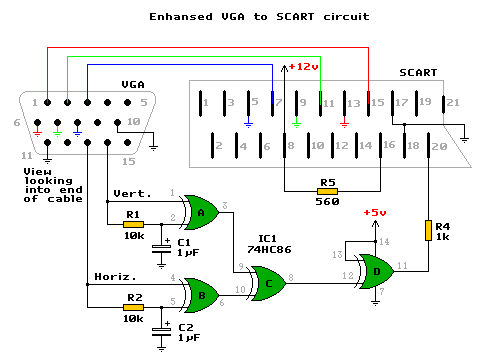

SCART-VGA переходник

Используется для вывода RGB сигнала с устройств SCART на VGA монитор.

SCART-HDMI конвертер

Активный преобразователь аналогового сигнала SCART в цифровой HDMI для подключения к современным телевизорам.

При выборе кабеля или переходника важно учитывать, какие именно сигналы нужно передавать и в каком направлении.

Как правильно подключать устройства через SCART

При подключении устройств через SCART необходимо соблюдать несколько правил:

1. Убедитесь, что оба устройства поддерживают нужный тип сигнала (композитный, RGB и т.д.).
2. Правильно выберите направление сигнала на переходниках с переключателем вход/выход.
3. Для передачи RGB используйте полный 21-контактный кабель без обрывов.
4. Не путайте входы и выходы на многоконтактных переходниках.
5. При отсутствии изображения проверьте контакт 8 (управление) и 16 (быстрое переключение).
6. Используйте качественные экранированные кабели для лучшего качества сигнала.

Соблюдение этих правил поможет избежать большинства проблем при подключении через SCART.

Где применяется SCART в современной технике

Хотя SCART постепенно вытесняется цифровыми интерфейсами, он по-прежнему встречается во многих устройствах:

• Телевизоры (особенно бюджетные модели)
• DVD и Blu-ray плееры
• Игровые приставки
• Спутниковые и кабельные ресиверы
• Видеомагнитофоны
• AV-ресиверы
• Проекторы

SCART остается удобным способом подключения старой аналоговой техники к современным устройствам. Для этого часто используются различные конвертеры в HDMI или другие цифровые интерфейсы.

Преимущества и недостатки SCART по сравнению с современными интерфейсами

Несмотря на свой возраст, SCART имеет ряд преимуществ перед современными цифровыми интерфейсами:

Преимущества SCART:

• Универсальность — поддержка различных типов сигналов
• Простота подключения — один кабель для видео и аудио
• Двусторонняя передача данных
• Автоматическое переключение режимов на телевизоре
• Широкая распространенность в старой технике

Недостатки SCART:

• Ограниченное разрешение и качество сигнала
• Большой размер разъема
• Отсутствие поддержки современных цифровых форматов
• Подверженность помехам при большой длине кабеля
• Отсутствие в новых моделях устройств

В целом, SCART остается полезным интерфейсом для подключения аналоговой техники, но постепенно уступает место более совершенным цифровым стандартам.

Часто задаваемые вопросы о SCART

Вот ответы на некоторые распространенные вопросы о разъеме SCART:

Какое максимальное разрешение поддерживает SCART?

SCART может передавать аналоговый сигнал с разрешением до 720×576 пикселей (стандарт PAL). Этого достаточно для SD видео, но недостаточно для HD и выше.

Может ли SCART передавать цифровой звук?

Нет, SCART поддерживает только аналоговый стерео звук. Для передачи цифрового звука нужно использовать отдельный кабель.

Совместим ли SCART с HDMI?

Напрямую — нет. Но существуют активные конвертеры SCART в HDMI, позволяющие подключать устройства с SCART к современным телевизорам с HDMI.

Влияет ли длина кабеля SCART на качество сигнала?

Да, при длине кабеля более 1.5-2 метров могут появляться помехи и ухудшаться качество сигнала. Рекомендуется использовать качественные экранированные кабели.

Можно ли подключить несколько устройств SCART к одному телевизору?

Да, для этого используются SCART-разветвители (свитчеры). Они позволяют подключить несколько источников сигнала к одному входу SCART на телевизоре.

Распайка выводов разъема СКАРТ (SCART)

Михаил 18 июля, 201729 сентября, 2020 Статьи, Техника 3

Содержание:

• 1 Разъем SCART
  • 1.1 Двунаправленный
• 2 Распиновка разъёма СКАРТ (SCART)

Разъем SCART

Разъем SCART («Syndicat Français des Constructeurs d’Appareils Разъем Radio et Télévision» с французского «Ассоциация радиотехнической и телевизионной промышленности»). Разъем для аналоговых сигналов, SCART представляет собой физическое и электрическое соединение между двумя частями аудиовизуального оборудования, таким как телевизор и видеомагнитофон, DVD-плееров, аудио аппаратура. SCART был разработан для устранения путаницы с проводами и разъемами. Разработанный Peritel во Франции и также известный как «соединитель EURO», в кабеле SCART используются 21-контактные штекерные разъемы с обоих концов. Сегодня большинство новых телевизоров и видеомагнитофонов на европейском рынке и в других странах, использующих стандарт видео PAL, оснащены разъемом SCART.

Двунаправленный

Композитные видео и аналоговые линии являются двунаправленными, что позволяет отправлять платные телепередачи и телетекст на телевидение в телевизионную приставку для декодирования, а затем обратно на телевизор.

Распиновка разъёма СКАРТ (SCART)

Контакт №1. Выход звука правого канала. Сопротивление цепи R<1000 Ом.

Контакт №2. Вход звука правого канала. Сопротивление цепи R>10000 Ом.

Контакт №3. Выход звука левого канала. Сопротивление цепи R<1000 Ом.

Контакт №4. Земля сигнала звука.

Контакт №5. Земля синего.

Контакт №6. Вход звук левого канала. Сопротивление цепи R>10000 Ом.

Контакт №7. Синий канал. Сопротивление цепи R=75 Ом.

Контакт №8. Управление.

Контакт №9. Земля зеленого канала.

Контакт №10. Не используется.

Контакт №11. Зелёный канал. Сопротивление цепи R=75 Ом.

Контакт №12. Данные.

Контакт №13. Земля красного канала.

Контакт №14. Ввод данных.

Контакт №15. Красный канала. Сопротивление цепи R=75 Ом.

Контакт №16. Сигнал переключения. Сопротивление цепи R=75 Ом.

Контакт №17. Общий Y-канал.

Контакт №18. Общий провод сигнала переключения.

Контакт №19. Выход видеосигнала. Сопротивление цепи R=75 Ом.

Контакт №20. Вход видеосигнала. Сопротивление цепи R=75 Ом.

Контакт №21. Корпус.

Распиновка

Михаил

Закончил техникум по специальности разработка систем галактического полива томатов. Работал главным поваром по разработки водопроводного канала между Сахарой и Южным полюсом. начиная с 2000 года ведущий специалист по утилизации просроченного сыра. Имею богатый жизненный опыт, могу Вам помочь советом, С уважением, Мишка

Свежие записи

Реклама

Разъем scart распиновка.

Распайка разъёма СКАРТ и S-VIDEO

Эти выталкивающие резисторы на конце устройства также будут использоваться хостом или концентратором для обнаружения присутствия устройства, подключенного к его порту. Вывод для различных разъемов показан ниже. Вот вырез, показанный с конца вилки. Шаг 1 Проверьте пригодность оборудования.

Убедитесь, что у вас есть все необходимое оборудование для просмотра телевизора высокой четкости.

Выбранная проверка типа входа. Если телевизор по-прежнему не отображается в формате высокой четкости, выполните следующие действия. Эта статья может быть опубликована только в электронных публикациях с гиперактивной ссылкой.

Описание Scart


SCART — европейский стандарт для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: Peritel, евроразъём, Euro-AV.

SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном многополюсном штекере. Большинство имеющихся на рынке LCD/LED-телевизоров оснащены минимум одним разъемом SCART.

Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой CEC, передаваемый через разъём SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.

Конструкция разъёма не даёт возможности подключить штекер неправильно. Недостатком разъема является то, что для его соединения и разъединения нужно приложить физическую силу.

До появления стандарта SCART использовалось большое количество разных разъёмов, что часто затрудняло соединение устройств, произведённых разными фирмами. Различия имелись как в физическом исполнении разъёмов, так и в спецификациях сигналов.

Распространение нового формата

Французский разъем получил всеобщее одобрение и стал единым для практически всех европейских и японских производителей, поэтому его и по сегодняшний день применяют для оснащения различной бытовой и специализированной аппаратуры, в частности, телевизоров:

• видеомагнитофонов;
• телевизоров;
• DVD -плееров;
• цифровых ТВ-приставок;
• специальной видеомонтажной аппаратуры и многого другого.

Универсальный разъем является простым в обслуживании благодаря разнесению контактов на достаточно большие расстояния, что намного облегчает процесс диагностики сигналов и выполнения прочих манипуляций. К главной из особенностей скарта относится то, что при его использовании полностью исключен фактор ошибки подключения. О чем говорит его специальная несимметричная форма корпуса. Универсальный французский разъем применяется по сегодняшний день как основной для многих типов аппаратуры.

Распиновка Scart

Пин	Назначение	Уровень сигнала
1	выход сигнала звука правого канала (моно)	Vэфф. = 0,2-2,0В, R
2	вход сигнала звука правого канала (моно)	Vэфф. = 0,2-2,0В, R>10кОм
3	выход сигнала звука левого канала	Vэфф. = 0,2-2,0В, R
4	общий провод сигнала звука	—
5	общий провод сигнала «BLUE»	—
6	вход сигнала звука левого канала	Vэфф. = 0,2-2,0В, R>10кОм
7	вход/выход сигнала «BLUE»	pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
8	вход/выход напpяжения пеpеключения ТВ/ВИДЕО	Vвыкл. = 0 — 2,0 В, Vвкл. = 9,5 — 12В, Rвход. > 10кОм, Rвых.
9	общий провод сигнала «GREEN»	—
10	второй канал ввода данных	не используется
11	вход/выход сигнала «GREEN»	pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
12	первый канал ввода данных	не используется
13	общий провод сигнала «RED»	—
14	общий провод первого канала ввода данных	не используется
15	вход/выход сигнала «RED»	pазмах 0,7В Vпост. = 0-2,0 В, R=75 Ом
16	вход/выход напpяжения пеpеключения ТВ/RGB	Vвыкл. = 0 — 0,4 В, Vвкл. = 1,0 — 3,0В, Rвход. = 75 Ом
17	общий провод полного видеосигнала	—
18	общий провод напpяжения пеpеключения ТВ/RGB	—
19	выход полного видеосигнала положительной поляpности	pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
20	вход полного видеосигнала положительной поляpности	pазмах 1,0 В, Vпост. = 0-2,0 В, R=75 Ом
21	коpпус	—

Переходник скарт на HDMI

Если разъем скарт можно перевести на тюльпан или S-Video, то одним проводниками при реализации той же манипуляции для получения переходника для HDMI, не обойтись. Дело в том, что HDMI – это цифровой интерфейс, а со скарта выходят аналоговые сигналы. Следовательно, переходник должен уметь преобразовывать один сигнал в другой. Для этого применяются специальные конверторы, поэтому самостоятельно изготовить такое устройство будет сложно. Намного проще и безопаснее для себя купить готовый переходник скарт- HDMI с блоком питания. Устройство реализовано в небольшом корпусе, легко умещающемся на ладони, поэтому не затребует много места для размещения с обратной стороны Т-приемника.

Читать также: Винт или болт различие

SCART-переходник: типы и описание

После своего первого появления SCART-переходник вызвал, мягко говоря, неоднозначные впечатления у большинства пользователей. Дело в том, что на телевизорах или же магнитофонах современного типа внезапно начали использоваться такие разъемы, в то время как преимущественное большинство жителей стран СНГ привыкли использовать стандартные «тюльпаны». Конечно, сегодня такая ситуация у многих вызовет улыбку.

При этом стоит отметить тот факт, что основной причиной того, почему SCART-переходник так и не получил тогда широкого распространения, является даже не то, что о нем мало кто знал, но еще и банальное отсутствие в продаже соответствующих кабелей. Это сегодня можно приобрести любую кабельную продукцию практически на каждом углу, но в те времена их стоимость являлась достаточно высокой.

SCART-переходник представляет собой 21-контактный разъем, при помощи которого пользователи могут согласовывать различные виды телевизоров и медиаустройств. После своего появления данный интерфейс завоевал сердца большинства потребителей Европы. Производители бытовой медийной техники моментально начали использовать его в своих устройствах. При этом стоит отметить тот факт, что разработчики данного стандарта были весьма дальновидными, ведь их устройство и по сегодняшний день активно используется передовыми компаниями.

Еще лет 10 назад практически каждый видео- или телеаппарат, который изготавливался для европейского рынка, оснащался хотя бы одним таким разъемом. Так что для подключения медийного оборудования к телевизору пользователю необходимо было покупать SCART-переходник. Причиной такого широкого распространения данного разъема является его универсальность. Несмотря на то что она обеспечивается довольно прямолинейно, то есть за счет количества контактов, интерфейс, хоть и имеет множество отрицательных сторон, является достаточно удобным.

В первую очередь стоит отметить тот факт, что при помощи одного-единственного кабеля пользователи могут записывать или воспроизводить различные видеопрограммы. Данное достоинство моментально было оценено производителями домашних компьютеров, а с течением времени также и игровых приставок.

Также стоит отметить тот факт, что качество звука и изображения, которое подается через SCART-переходник, заметно лучше по сравнению с сигналом стандартного ВЧ-модулятора. При этом не стоит забывать о том, что ВЧ-модулятор не предусматривает возможности передачи стереозвука, привносит посторонние шумы, а также предусматривает необходимость в предельно точной настройке телевизора.

Дополнительные возможности

Однако этого оказалось мало, вследствие чего разработчики также заложили в интерфейс большое количество потенциальных возможностей, зарезервировав место под новые функции на будущее. С того времени, как переходник VGA-SCART стал одним из наиболее востребованных на территории Европы, данный стандарт только начал приобретать новые свойства. К примеру, при помощи данного интерфейса сегодня может осуществляться управление различными режимами телевизора, такими как перевод его в режим монитора и обратно, переключение режима работы с RGB-сигналами и многое другое. При этом данные возможности ранее были весьма простыми, в то время как сегодня SCART получил возможность передачи цифровых данных, вследствие чего общее количество команд стало почти неограниченным.

На нынешний день можно найти большое количество систем, которые обеспечивают обмен информации при помощи SCART, вследствие чего переходник VGA-SCART, а также многие другие приобрели большую популярность.

Интересные функции

Стоит отметить несколько интересных функций, которые стали доступны за счет использования данного интерфейса.

После того как вы включаете DVD-плеер (или магнитофон, как это было изначально), автоматически включается также телевизор. При этом, если в процессе просмотра определенной телевизионной программы у вас появляется желание ее записать, вы с помощью единственного нажатия запускаете запись данной программы. Функция FollowTV предоставляет пользователям возможность «переписывать» настройки тюнера от телевизора к медиаустройству. Также предусматривается контроль над работой устройств через экран телевизора и автоматический выбор наиболее оптимального формата изображения. После того как воспроизводимая запись заканчивается, выключается не только плеер, но и сам телевизор, что тоже настраивается и представляет собой весьма и весьма интересную функцию.

Разъемы

Если количество разъемов, которое может иметь переходник-адаптер SCART, непосредственно зависит от его класса, то даже стандартный спутниковый тюнер имеет их три:

• первый предназначается для подключения к телевизору;
• второй используется для подключения плееров;
• третий предусматривает возможность подключения декодера различных «закрытых» программ.

Для последнего особенно удобно использовать SCART-разъем. Переходник от любых других кабелей такого типа также может использоваться – через них кодированный сигнал будет попадать в декодер, а потом уже в «открытом» виде возвращаться обратно. Точно так же обстоит дело и с кабельными декодерами различных платных программ, применение которых теперь может осуществляться при помощи единственного кабеля данного интерфейса.

Конструкция

Многие люди, которые хотят сделать переходник SCART-«тюльпан» своими руками, стараются разобраться в конструкции данного интерфейса.

В первую очередь стоит отметить, что контактов-иголок в таком разъеме 20, а роль 21-го контакта отводится специализированному металлическому экрану, который располагается по всему периметру данного разъема. Вторым предназначением его является обеспечение защиты контактов от каких-либо механических воздействий извне, а ответная часть изготавливается при помощи литья из пластмассы. Стоит отметить, что он может иметь не только ушки для саморезов и винтов, но еще и приливы, предназначенные для установки на печатные платы.

Читать также: Чем варить алюминий инвертором

Конструкция, которую имеют кабельные разъемы данного типа, вряд ли можно назвать оригинальной, однако есть три основных вида, которые отличаются между собой по конструкции корпуса – кабель может выводиться прямо, под углом или вбок. Удержание разъема в гнезде обеспечивается специализированными подпружиненными контактами-вилками, благодаря чему даже переходник SCART-USB славится своей невероятной надежностью и прочностью крепежа. Даже вставлять такие кабели приходится довольно осторожно, чтобы не сдвинуть с места устройство.

При помощи SCART-контактов осуществляется передача не только звуковых, но также видео и RGB-сигналов. Диапазон частот аудиоканалов в данном случае составляет приблизительно 20-20000 Гц, в то время как видеосигнал занимает полосу частот от 6 МГц до 8 МГц.

Трудно представить, что многоконтактный разъем, который изготавливается из стандартного полистирола, имеет приблизительно такие же частотные характеристики, как специализированный коаксиальный BNC или даже тюльпан. Однако на самом деле попытка увеличить частотные свойства разъема была проведена, и в переходнике SCART каждый отдельный канал передачи оснащается собственным экранированным проводником, что позволяет добиться гораздо более эффективной развязки между сигналами.

Практически любой шнур, который вы недорого покупаете «на углу», значительно ухудшит качество изображения. Так как в них принято использовать дешевые экранированные провода, в то время как для качественной передачи видеосигнала должен использоваться полноценный коаксиальный кабель. Волновое сопротивление такого устройства составляет 75 Ом.

Известные производители кабельной продукции активно предлагают своим клиентам приобрести также SCART-кабель, который всячески пытаются лишить присущих этому стандарту недостатков. Такие устройства значительно отличаются от тех, которые вы можете приобрести в каких-то небольших местных магазинах. Ведь вместо стандартной черной изоляции на обычном проводе в них используется толстый блестящий жгут, включающий в себя полностью раздельные видео- и аудиокабели, а также позолоченные контакты и металлические или же металлизированные разъемы. Стоимость такой продукции на порядок больше по сравнению с обычными изделиями, но при этом сразу стоит сказать о том, что его приобретение не гарантирует вам более качественного изображения, ведь, помимо кабеля, на качество влияет еще и сам разъем.

S-Video

Рассматривая сигналы, которые передаются при помощи кабелей SCART, стоит отметить также отдельно S-Video, через который осуществляется передача двух сигналов – яркости и цветности. После возникновения этого стандарта разработчики SCART моментально добавили возможность взаимодействия с ним в свои кабели, и для сигнала яркости подошел канал «видео», в то время как для обеспечения нормальной работы с сигналом цветности пришлось полностью пожертвовать RGB, а точнее говоря, каналом «красного». Данная возможность может себя реализовать только в тех моделях телевизоров, в которых используется сразу два разъема SCART, так как через второй в данном случае уже должен будет подключаться отдельный RGB-источник, но практически всегда вместе с таким способом подключения также используется разъем mini-DIN.

Как используются переходники?

В том случае, если только в одном устройстве используется разъем SCART, в то время как в другом применяется какой-то другой вариант интерфейса нужно использовать какой-нибудь переходник. Стоит отметить, что на сегодняшний день наиболее распространенным является переходник SCART-«тюльпан», однако есть также большое количество других вариантов переходников под иные виды разъемов.

Стоит отметить, что сегодня существуют как стандартные переходники, так и кабеля. Первые представляют собой стандартные разъемы SCART, в которые монтируются другие разъемы наподобие S-Video или же RCA, благодаря чему сегодня нет никакой сложности в том, чтобы найти переходник SCART-3RCA.

Какими они могут быть?

Сами по себе переходники могут быть двунаправленными или однонаправленными, стерео или моно, с переключателями или без, не говоря о том, насколько широким может быть разнообразие кабелей-переходников. В том случае, если вам нужно к определенному устройству подключить одновременно несколько других, вы можете использовать специализированный SCART-разветвитель, который может обеспечивать разветвление одновременно на два или даже на три направления.

Что можно купить?

На сегодняшний день в продаже есть практически любые виды кабелей и переходников. При этом стоит отметить тот факт, что некоторые крупные компании (такие как JVC, Sony и другие), предоставляют своим покупателям абсолютно бесплатно такие изделия, чтобы потребителям не нужно было думать о том, как сделать переходник SCART-VGA своими руками. Схема таких устройств также сегодня находится в свободном доступе, поэтому вы всегда можете проверить свои инженерные силы, но если постараться, всегда можно найти в продаже именно тот вариант переходника, который вам нужен.

Полезные советы

Все известные неудобства SCART полностью компенсируются универсальностью данного разъема. При необходимости вы можете найти практически любой переходник, включая переходник SCART-«колокольчики», но при этом реализовать возможности данного интерфейса можно только в том случае, если оба аппарата отличаются схожими функциями.

Таким образом, вы можете использовать SCART практически с любыми современными мультимедийными устройствами. По сегодняшний день производители внедряют данный разъем в различные виды техники, и поэтому вы можете быть уверенными в том, что приобретенный или собранный переходник обязательно сможет пригодиться вам в будущем.

Разъемы SCART, кабели и адаптеры, используемые для видеовхода и выхода

1 пользователей считают эту статью полезной

SCART — это распространенный метод соединения аудио/видео оборудования в Европе. Поэтому в большинстве случаев этот FAQ относится только к клиентам в Европе.

 5 RGB Синий Заземление
 7 Синий сигнал RGB (0,7 В пик-пик, 75 Ом)
 9 RGB Зеленая Земля
11 Зеленый сигнал RGB (0,7 В пик-пик, 75 Ом)
13 RGB Красный Заземление
15 RGB Красный сигнал (1Vpp 75 Ом)
17 Композитное видео заземление
19Композитный видеовыход (1Vpp 75 Ом)
20 композитных видеовходов (1Vpp, 75 Ом)
