Как устроен и работает электросчетчик. Какие бывают виды счетчиков электроэнергии. Как правильно снимать показания с электросчетчика. Что такое межповерочный интервал счетчика и кто оплачивает поверку.
Что такое электросчетчик и как он работает
Электросчетчик — это прибор учета, измеряющий количество потребленной электроэнергии. Основная единица измерения — киловатт-час (кВт⋅ч).
Существует два основных типа электросчетчиков:
- Индукционные (механические) — в них вращающийся под действием магнитного поля диск передает обороты на счетный механизм.
- Электронные — измерение происходит с помощью электронных компонентов, показания выводятся на дисплей.
Принцип работы индукционного счетчика:
- Ток, проходящий через катушки счетчика, создает магнитное поле.
- Это поле взаимодействует с полем постоянного магнита и вызывает вращение алюминиевого диска.
- Скорость вращения диска пропорциональна потребляемой мощности.
- Вращение через редуктор передается на счетный механизм.
В электронных счетчиках используются датчики тока и напряжения. Микропроцессор вычисляет потребленную энергию и выводит показания на дисплей.
Виды электросчетчиков
Электросчетчики различаются по следующим параметрам:
По типу подключения:
- Прямого включения — для небольших токов до 100 А.
- Трансформаторного включения — для больших токов, подключаются через трансформаторы тока.
По числу фаз:
- Однофазные — для сетей 220 В.
- Трехфазные — для сетей 380 В.
По числу тарифов:
- Однотарифные
- Многотарифные (обычно двух- или трехтарифные)
По типу конструкции:
- Индукционные (механические)
- Электронные
- Гибридные (электронно-механические)

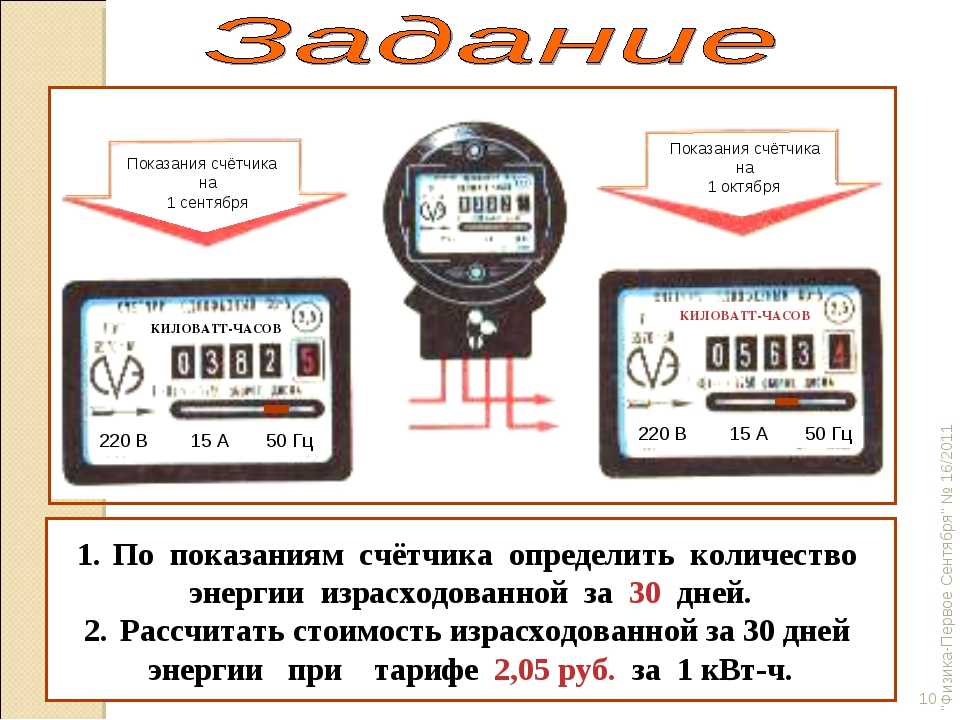

Как правильно снимать показания электросчетчика
Порядок снятия показаний зависит от типа счетчика:
Для механических счетчиков:
- Найдите циферблаты на передней панели.
- Запишите цифры, на которые указывают стрелки, слева направо.
- Если стрелка находится между цифрами, записывайте меньшее значение.
- Игнорируйте красные цифры или циферблаты (если есть).
Для электронных счетчиков:
- Нажмите кнопку для переключения показаний на дисплее.
- Запишите цифры, отображаемые на экране.
- Для многотарифных счетчиков запишите показания по каждому тарифу.
Снимать показания рекомендуется ежемесячно в одно и то же время. Это позволит контролировать расход электроэнергии и вовремя замечать неисправности.
Что такое межповерочный интервал счетчика
Межповерочный интервал — это период времени, в течение которого показания счетчика считаются достоверными. По истечении этого срока требуется поверка или замена прибора.
Длительность межповерочного интервала зависит от типа счетчика:
- Для индукционных однофазных — 16 лет
- Для индукционных трехфазных — 4-16 лет
- Для электронных — 6-16 лет
Точный срок указан в паспорте прибора учета. По истечении этого срока счетчик нужно поверить или заменить.
Кто оплачивает поверку электросчетчика
Согласно законодательству, поверку счетчика оплачивает его владелец:
- В квартире — собственник жилья
- В частном доме — владелец дома
- В многоквартирном доме (общедомовой учет) — управляющая компания
Стоимость поверки зависит от типа счетчика и региона. В среднем она составляет 600-1000 рублей. Часто дешевле купить новый счетчик, чем поверять старый.
Как часто нужно менять электросчетчик
Срок службы электросчетчика составляет:
- Для индукционных — 20-30 лет
- Для электронных — 10-20 лет
Однако заменить прибор учета может потребоваться раньше в случаях:
- Истек межповерочный интервал
- Счетчик неисправен или работает с большой погрешностью
- Модель счетчика устарела и не соответствует современным требованиям
Замена счетчика производится за счет владельца жилья. Работы по замене должна выполнять специализированная организация.
Можно ли отремонтировать электросчетчик самостоятельно
Самостоятельный ремонт электросчетчика запрещен законом. Это может привести к:
- Нарушению правил эксплуатации прибора учета
- Искажению показаний счетчика
- Угрозе электробезопасности
- Административной ответственности
При обнаружении неисправности счетчика нужно обратиться в энергосбытовую или обслуживающую организацию. Специалисты проведут диагностику и при необходимости заменят прибор учета.
Как проверить точность показаний электросчетчика
Существует несколько способов проверки точности работы счетчика:
1. Сравнение с эталонным счетчиком
Параллельно с проверяемым устанавливается эталонный счетчик. Показания сравниваются за определенный период времени.
2. Проверка самохода
3. Проверка чувствительности
Подключается минимальная нагрузка (лампочка 25-40 Вт). Диск должен начать вращаться.
4. Проверка погрешности
Подключается нагрузка известной мощности. Сравнивается фактическое потребление с показаниями счетчика.
При сомнениях в точности показаний рекомендуется обратиться в специализированную организацию для проведения поверки.
таблица сроков и периодичности, куда обращаться, порядок и стоимость поверок счетчиков электроэнергии
08.05.20202 131 30 1 Счетчики
Любое устройство для учета, в том числе счетчик, при длительной эксплуатации имеет свойство изнашиваться. В результате этого прибор может отображать некорректные данные в ходе использования. Чтобы не допустить этого, необходимо соблюдать межповерочный интервал электросчетчика.
Содержание
- 1
Что такое поверка электрических счётчиков?
- 2
Нужно ли поверять новые электрические счетчики?
- 3
Виды поверок
- 3.1
Первичная
- 3.2
Периодическая
- 3.3
Внеочередная
- 3.1
- 4
Межповерочный интервал механических и электронных счетчиков
- 4.1
Однофазные счетчики
- 4.2
Трехфазные счетчики
- 4.1
- 5
Куда обращаться для поверки прибора учета расхода электричества?
- 6
Методика поверки счетчиков электроэнергии
- 6.
1Как и какие делаются отметки?
- 6.2
Можно ли не снимать электросчетчик?
- 6.3
Стоимость услуги
- 6.4
Кто платит?
- 6.
- 7
Высокая погрешность поверки
- 8
Можно ли ремонтировать электросчетчик?
- 9
Самостоятельная проверка исправности электросчетчика до окончания срока поверки
- 9.1
Фотогалерея
- 9.1
- 10
Что делать, если истек срок поверки?
- 11
Какие нюансы нужно учитывать?
- 12
Видео «Диагностика работы устройства учета»
- *
Комментарии и Отзывы
1Открытьполное содержание
[ Скрыть]
Что такое поверка электрических счётчиков?
Любая модель оборудования для учета электроэнергии функционирует с момента монтажа до полного отключения. Счетчик позволяет точно узнать, сколько электричества потребляет частный дом или квартира. Но точность, с которой позволяют определять показания различные типы приборов учета, со временем падает в результате естественного износа.
Соответственно, такие устройства подлежат регулярной поверке или диагностике. Эта процедура выполняется неоднократно, с конкретным временным промежутком и периодичностью.
Нужно ли поверять новые электрические счетчики?
Проверять устройства для контроля энергии, только купленные в магазине, необязательно. Дополнительная поверка перед монтажом и вводом в эксплуатацию не требуется. Это связано с тем, что после изготовления оборудование проходит все необходимые этапы диагностики. Соответствующая информация указывается в техническом паспорте к прибору учета. Но в этом нюансе есть одно исключение.
Если устройство длительное время было на складе, то перед непосредственной эксплуатацией его рекомендуется поверить. Для трехфазного оборудования продолжительность нахождения на складе составит не более одного года с момента производства. В случае с однофазными устройствами этот показатель составляет два года. Если временной период больше, то срок хранения энергомера считается истекшим, соответственно, требуется поверка оборудования.
Дело в том, что на качество функционирования узлов и механизмов счетчиков влияют условия хранения оборудования. На практике они зачастую нарушаются, соответственно, изготовитель прибора учета уже не несет ответственности за точность показаний счетчика. Как правило, торговые компании, которые занимаются реализацией энергомеров, учитывают эту особенность. Поэтому покупка оборудования обычно осуществляется небольшими партиями, чтобы срок хранения изделий не превысил норму.
Подробнее о необходимости тестирования прибора учета рассказал канал TyumenTime.
Виды поверок
Существует несколько разновидностей диагностики электрооборудования. Каждый тип поверки проводится в определенное время и при конкретных условиях.
Первичная
Она осуществляется при производстве прибора учета на предприятии. Выполнение данной поверки может производиться при ввозе изделия в страну, если оно было изготовлено за рубежом.
Основное предназначение заключается в определении работоспособности устройства в целом. При диагностике специалист сравнивает допустимый диапазон погрешности с фактическим, эта информация вместе с датой указывается в техническом паспорте.
Периодическая
Такая поверка производится через определенное количество лет функционирования либо хранения оборудования. Ее выполняют представители соответствующей организации метрологического центра. Цель данной поверки заключается в определении величины износа энергомера, а также возможности выдачи информации с конкретной степенью погрешности.
Внеочередная
Выполняется до того, как должна произвестись периодическая диагностика по различным причинам:
- в результате необходимости замены оборудования;
- при проведении ремонта устройства;
- из-за потери технической документации к энергомеру;
- в результате появления погрешностей при считывании показаний, если у домовладельца есть сомнения насчет этого.
О нюансах проведения поверок приборов учета рассказал канал UTVNeft.
Межповерочный интервал механических и электронных счетчиков
В зависимости от типа оборудования временной промежуток для диагностики энергомеров будет отличаться. Важно соблюдать межповерочный интервал электросчетчика и учитывать не только разновидность, но и тип устройства — механический либо электронный.
Однофазные счетчики
Таблица периодичности поверок индукционных приборов составлена с учетом технических параметров.
| Тип оборудования | Величина номинального тока | Число оборотов на 1 киловатт в час | Количество цифр на счетном механизме | Класс точности | Межповерочный интервал | Примечание к устройству |
| СО-1 | 5 | 2500 | 3 | 2,5 | 8 | Уже не производится |
| СО-1 | 10 | 1250 | 4 | 2,5 | 8 | — |
| СО-1 | 10–40 | 600 | 4 | 2,5 | 16 | Изготавливается с 1995 года |
| СО-193 | 10–40 | 600 | 5 | 2,5 | 16 | — |

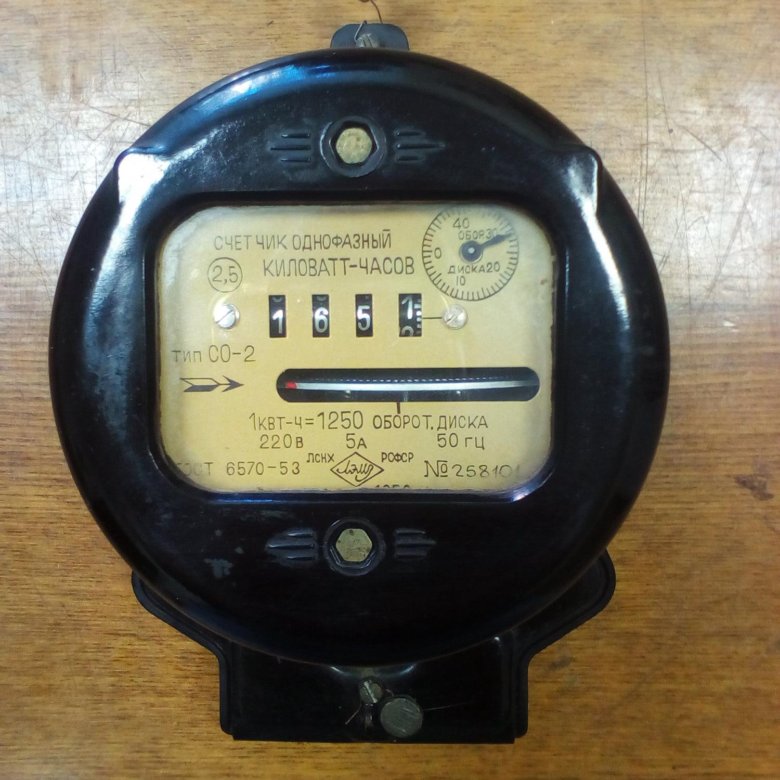

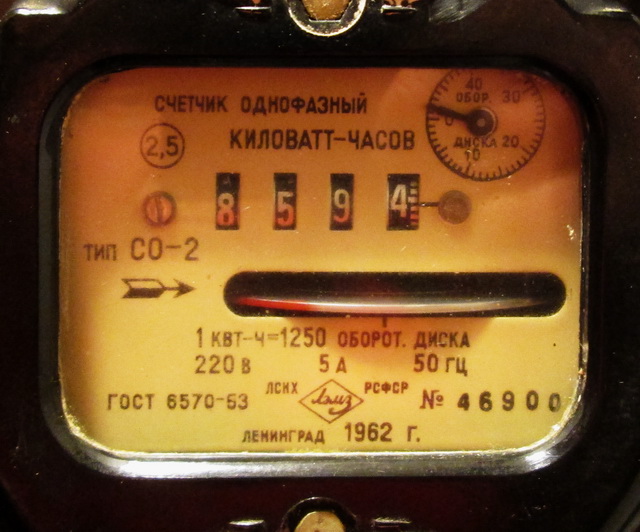

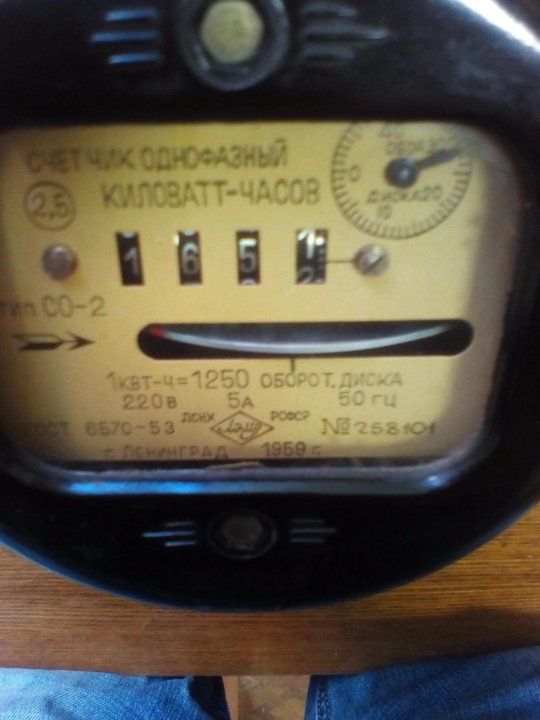

| СО-2 | 10 | 600 | 5 | 2,5 | 16 | ВЗЭТ |
| СО-2 | 10 | 650 | 4 | 2,5 | 16 | — |
| СО-2 | 10 | 750 | 4 | 2,5 | 16 | — |
| СО-2 | 10 | 625 | 4 | 2,5 | 16 | — |
| СО-2 | 5 | 1250 | 4 | 2,5 | 16 | — |
| СО-2(60) | 10 | 750 | 4 | 2,5 | 16 | МЗЭП |
| СО-2(60) | 5 | 1250 | 4 | 2,5 | 16 | — |

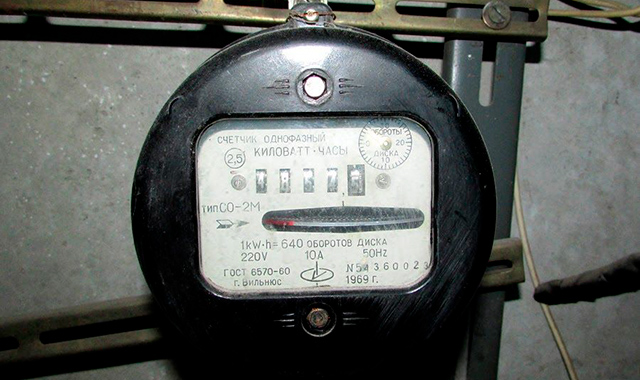

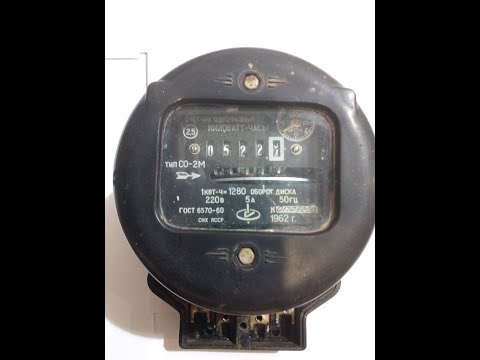

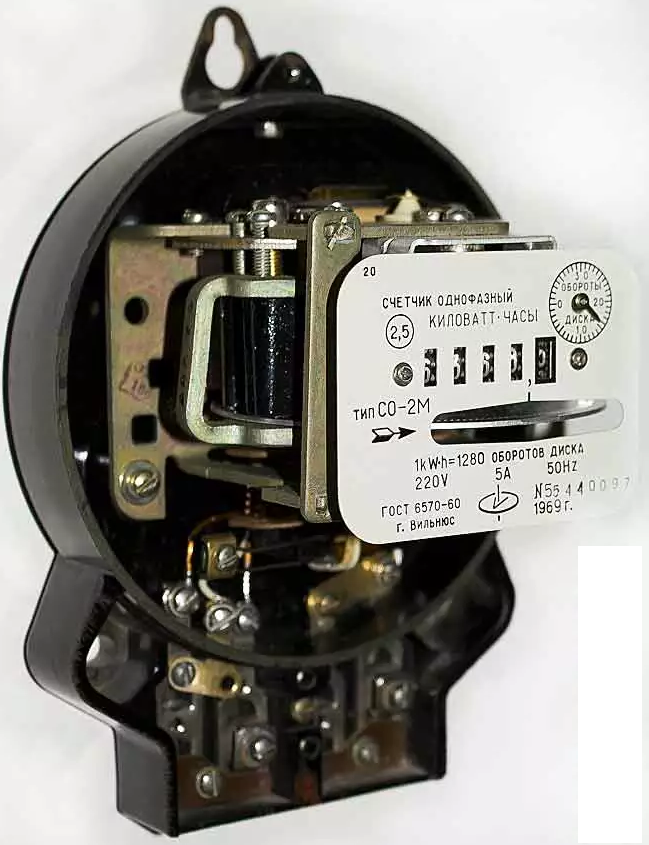

| СО-2М | 10 | 640 | 4 | 2,5 | 16 | ВЗЭТ |
| СО-2М | 5 | 1280 | 4 | 2,5 | 16 | — |

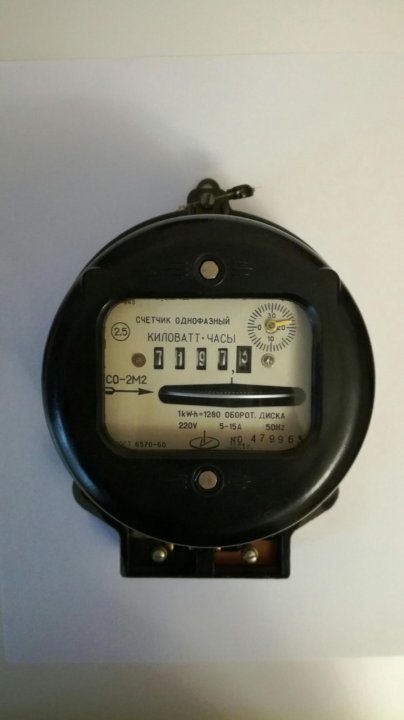

| СО-2М2 | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-2М2 | 5–15 | 1280 | 4 | 2,5 | 16 | — |
| СО-2МТ | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-2МТ3 | 10–30 | 640 | 4 | 2,5 | 16 | — |
| СО-5 | 5–15 | 1250 | 4 | 2,5 | 16 | — |
| СО-505 | 10–40 | 600 | 5 | 2 | 16 | — |
| СО-50 | 10–40 | 625 | 4 | 2,5 | 16 | — |
| СО-5У | 10–30 | 625 | 4 | 2,5 | 16 | — |
| СО-И445 | 10–40 | 440 | 5 | 2 | 16 | — |
| СО-И446 | 10–34 | 600 | 5 | 2,5 | 16 | — |
| СО-И446 | 5–17 | 1200 | 4 | 2,5 | 16 | — |
| СО-И446 | 5–20 | 1200 | 4 | 2,5 | 16 | — |
| СО-И446М | 10–40 | 600 | 5 | 2,5 | 16 | — |
| СО-И449 | 10–40 | 210 | 5 | 2 | 16 | — |
| СО-И449М | 10–60 | 200 | 5 | 2 | 16 | — |
| СО-И449М1-1 | 10–40 | 400 | 5 | 2 | 16 | — |
| СО-И449Т | 10–40 | 210 | 5 | 2 | 16 | — |
| СО-И449МТ | 10–60 | 200 | 5 | 2 | 16 | — |
| СО-ЭЭ6705 | 10–40 | 450 | 4 | 2 | 16 | ЛЭМЗ |
| СО-ЭЭ6705 | 10–40 | 400 | 5 | 2 | 16 | — |
Для остальных типов однофазных индукционных приборов интервал поверки составит 16 лет независимо от класса точности и количества цифр на счетном механизме.
Немного другая периодичность диагностики у электронного оборудования.
| Тип устройства | Параметр номинального тока | Количество оборотов на 1 кВт/ч | Число цифр на считывающем механизме | Класс точности | Межповерочная периодичность | Примечание |
| ЦЭ6807А-1 | 5–50 | 500 | 5 | 2 | 6 | МЭТЗ |
| ЦЭ6807А-2 | 5–50 | 500 | 5 | 2 | 6 | МЭТЗ |
| Двухтарифное оборудование СЭО-1 | 10–50 | 57600 | 5 | 2 | 6 | — |
| СО-Ф663 | 5–50 | 100 | 5 | 2 | 5 | Не производится |
| СОЭБ-1 | 10–50 | 720 | 5 | 2 | 6 | БЭМЗ |
| А100D1B | 10 (60) | 1000 | ЖКИ | 1 | 16 | СП «АББВЭИ» |
Трехфазные счетчики
Таблица периодичности поверки индукционного типа энергомеров в соответствии с техническими параметрами.
| Тип оборудования | Величина номинального тока | Число оборотов на один киловатт в час | Количество цифр на считывающем устройстве | Класс точности | Межповерочная периодичность | Примечание |
| СА4У-И672М | 3×5 | 450 | 4 (5) | 2 | 4 | ЛЭМЗ |
| СА4-И672М | 3×10 | 225 | 4 | 2 | 8 | ЛЭМЗ 1, 2, 3 |
| СА4-И678 | 3×20–50 | 100 | 5 | 2 | 8 | 1, 2, 3 |
| САЗУ-М670М | 3×5 | 450 | 4 | 2 | 4 | Уже не производится |
| СА4У-Т4 | 3×5 | 750 | 4 | 2 | 4 | — |
| СР4У-И673М | 3×5 | 450 | 4 | 2 | 4 | ЛЭМЗ |
| СА4-И6П | 3×10-60 | 100 | 5 | 2 | 8 | — |
| Т31-F | 3×10 (60) | 75 | 6 | 2 | 8 | — |
| HN4-СА4 | 3×25–50 | 120 | 5 | 3 | 8 | — |
| ДН-4 | 3х5–25 | 300 | 5 | 2 | 8 | Выпускается в Венгрии |
| А1Т-4-0000Т | 5×24 | — | 4 | 2 | 8 | — |
| А4-3 | 3×10–40 | 120 | 5 | 2 | 8 | Производится в Болгарии |
| ЕТ414 | 10–40 | — | 5 | 2 | 8 | — |
| ДН-4 | 15 | 100 | 6 | 2 | 8 | Выпускается в Венгрии |
| САЧ-И60 | 3×10–60 | 100 | 5 | 2 | 8 | — |
| САЧУ-196 | 3×5 | — | 5 | 2 | — | Производится на Украине |
В моделях счетчиков, которые не были указаны в таблице, периодичность между диагностикой — 4 года.
Для всех электронных трехфазных приборов учета межповерочный интервал составляет шесть лет.
Канал «Типичная Анжерка» подробно рассказал о сроках годности счетчиков, а также о межповерочном интервале.
Куда обращаться для поверки прибора учета расхода электричества?
Если истек срок службы или имеются другие причины, должна выполняться диагностика устройств. Чтобы вызвать специалистов, необходимо обратиться в местную метрологическую организацию. Информацию о ее расположении и контактах можно узнать в компании, занимающейся электроэнергетикой. Для обращения придется составлять заявление.
Методика поверки счетчиков электроэнергии
Если придется снимать прибор, то схема действий выглядит так:
- Человек получает разрешение на демонтаж устройства. Производится снятие энергомера. После этого прибор доставляется в ЦСМ.
- Там специалисты выполняют поверку. Когда процедура будет завершена, составляется акт, который отдается в абонентскую службу компании, занимающейся поставкой электроснабжения.
- Организация подтверждает допуск к использованию оборудования. Затем устройство заводится в расчетную схему. Если энергомер не соответствует требованиям, то оборудование меняется на новое.
Процедура выполнения диагностики состоит из следующих этапов:
- Производится визуальная проверка оборудования. Специалист должен проверить прибор учета на предмет деформации, а также наличие дефектов на корпусе.
- Затем выполняется диагностика прочности электрической изоляции посредством подачи постоянного и переменного напряжения.
- Производится контроль правильности функционирования счетного механизма в аппарате учета. Для выполнения задачи оборудование необходимо подключить на 15 минут к источнику питания, чтобы прибор прогрелся.
- Затем надо удостовериться в отсутствии самохода. Если его нет, то диагностике оборудование не подвергается.
- Выполняется проверка порога чувствительности электросчетчика.
Если его нет, то диагностике оборудование не подвергается.Подробно о проведении диагностики работоспособности приборов учета рассказал канал «Солигорск. Солигорский телеканал. СТК».
Как и какие делаются отметки?
Метки о проведении этой задачи оставляют в технической документации к оборудованию, они также могут вписываться в свидетельство о поверке. Здесь же указывается дата, степень погрешности, которая была выявлена при диагностике. Если в работе энергомера имеются неполадки или нарушения, информация об этом также вносится в документ. В случае когда устройство не проходит поверку, потребителю выдается надлежащее извещение, где указывается, каким нормам оборудование не соответствует.
Можно ли не снимать электросчетчик?
В этом вопросе все зависит от конкретной организации, занимающейся диагностикой, а также от типа проблемы.
Большинство компаний предлагает потребителям услугу поверки прибора учета на дому. Специалист приезжает к хозяину квартиры или частного домовладения и делает эту процедуру на месте. Этот вариант более целесообразный, поскольку позволяет определить ошибки при подключении или неправильное использование оборудования. Но если проблема заключается в поломке устройства, то его в любом случае придется демонтировать. Определить причину неисправности можно только с использованием специального оборудования, которое имеется в мастерских.
Стоимость услуги
Цена поверки зависит от типа устройства, а также срочности проведения процедуры.
| Наименование | Цена, руб |
| Диагностика индукционных однофазных счетчиков | От 650 |
| Поверка такого же оборудования, только электронного типа | От 720 |
| Трехфазные механические приборы учета | От 750 |
| Для аналогичного вида электросчетчиков электронного типа | От 820 |
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар. | |
Отдельно следует сказать о сроках:
- если процедуру поверки ускорить в среднем до пяти рабочих дней, то стоимость возрастет на 25%;
- для проведения диагностики в течение трех дней цена услуги увеличится на 50%;
- если нужно срочно выполнить поверку за один день, то к стоимости процедуры придется добавить 100%.
Канал «СпецЭнергоРемонт» подробно рассказал о выполнении поверки электрических приборов, а также модернизации сети.
Кто платит?
Весь процесс учета и контроля работы электросчета оплачивает владелец оборудования. При необходимости потребитель должен самостоятельно доставить его в центр стандартизации. Но предварительно следует оговорить дату поверки с представителями организации. О необходимости выполнения этой задачи должен заблаговременно сообщить Энергосбыт.
Высокая погрешность поверки
Если диагностика показала, что прибор учета выдает некорректные показания, то его надо отремонтировать. Стоимость услуги зависит исключительно от характера проблемы. Но практика показывает, что обычно ремонт приспособления обходится потребителям дороже, чем покупка нового оборудования. Процедуру поверки устройства можно выполнять с задержкой, но не дольше, чем на 12 месяцев. После этого требуется замена прибора учета, либо потребителю надо дать согласие на ввод поправочного коэффициента.
Можно ли ремонтировать электросчетчик?
Частные лица не имеют права самостоятельно разбирать и ремонтировать устройство. Для выполнения задачи придется демонтировать пломбу, а по закону это действие карается штрафом. У потребителя есть возможность только обратиться в соответствующую инстанцию и сообщить о необходимости ремонта.
Канал Dimasik Video 55 подробно рассказал о причинах неисправностей, которые характерны для приборов учета расхода электричества.
Самостоятельная проверка исправности электросчетчика до окончания срока поверки
При диагностике своими руками необходимо сравнить фактическую величину потребления электричества с нормированной, которая указана в показаниях:
- Производится отключение всего электрооборудования от прибора учета, которое соединяется посредством линейных автоматов.
- Для выполнения диагностики надо визуально осмотреть устройство и убедиться, вращается ли диск внутри. Если прибор электронный, то следует удостовериться, мерцает диодный индикатор или нет.
- Самоход устройства отсутствует, если за 15 минут диск совершит не более одного оборота. В случае с электронным прибором число световых импульсов должно составить не больше единичного показания.
Есть еще один вариант проверки, но для выполнения этой задачи надо оценить функциональность исполнительного устройства с активированной нагрузкой на электроцепь.
Для этого потребуется три лампы накаливания, каждая из которых должна быть рассчитана на 100 ватт. Понадобится секундомер либо хронометр, который сможет определить периодичность оборотов.
Принцип поверки состоит в следующем:
- С подключенной нагрузкой в электроцепь, которая соответствует 300 ваттам, надо засечь время, на протяжении которого диск сделает пять оборотов. Если прибор учета электронный, то лампочка должна моргнуть 5 раз.
- Затем выполняется оценка погрешности измерения или точности устройства в соответствии с формулой Е = (Р * Т * А / 3600 – 1) * 100%. Т в данном случае — время, в течение которого диск сделает один оборот. А — передаточное число оборудования, которое определяется в соответствии с технической документацией.
Фотогалерея
Для проведения самостоятельной поверки следует знать, где расположены счетчики. Возможные места установки электросчетчиков приведены на фото.

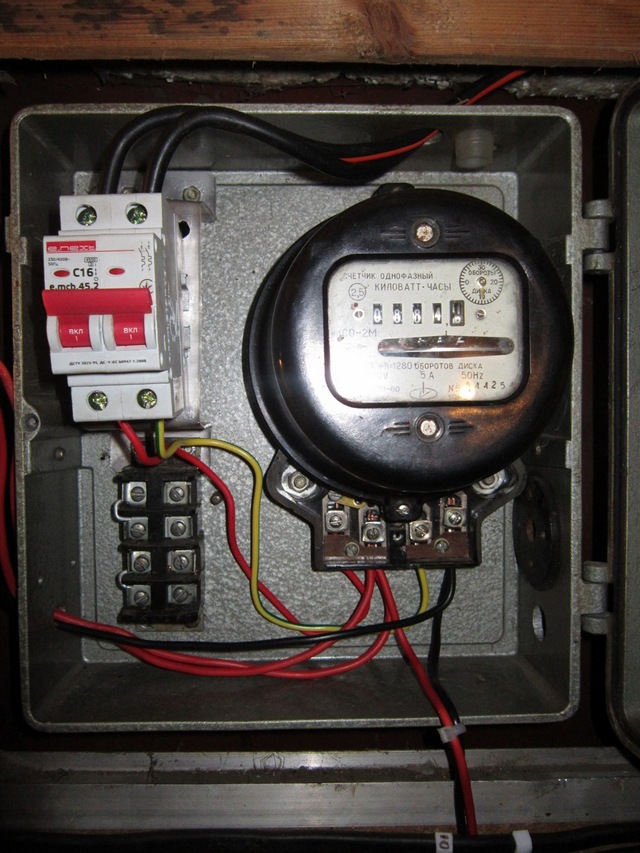

- Расположение прибора учета внутри помещения
- Четыре энергомера в щитке подъезда жилого дома
- Установка оборудования на уличном столбе
Что делать, если истек срок поверки?
Не факт, что при такой проблеме придется менять устройство.

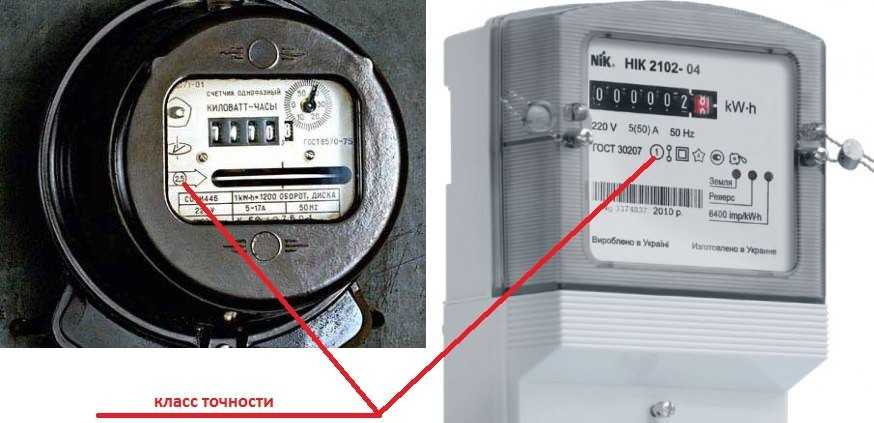

Для начала необходимо уточнить класс точности прибора учета. В соответствии с этим надо сделать вывод, получится ли выполнить поверку устройства. В случае если класс точности составляет 2,5 и более, потребуется замена прибора учета. Если этот параметр равен 1 или 2, то можно выполнить поверку устройства.
Какие нюансы нужно учитывать?
При использовании оборудования необходимо учитывать, что:
- У владельца жилья всегда должен быть технический паспорт на прибор учета. В документации имеется печать сертифицированной инстанции, а также дата, когда оборудование было введено в эксплуатацию.
- Все сроки диагностики необходимо сверять с теми, которые указаны в паспорте.
- После выполнения поверки надо уточнить дату следующей. Потребителю нужно знать и о межповерочных интервалах для конкретного оборудования.
- Пломба, которая была установлена на устройство, должна быть самостоятельно продиагностирована. Важно, чтобы она соответствовала организации, которая ее ставила.
- Если прибор учета расположен на улице либо на лестничной площадке, то он будет обслуживаться энергетиками без участия потребителя. Домовладелец должен только вовремя платить за электричество.
Видео «Диагностика работы устройства учета»
Канал ЗАО «Росприбор» показал, как выполняется процедура поверки с помощью специального приспособления МТ786.
Загрузка …
Счетчики электроэнергии. Принципы работы, виды и типы.
Счётчик электрической энергии или электрический счётчик обязательно устанавливается в каждой квартире, доме, гараже и т. д. Этот прибор позволяет измерить расход электроэнергии переменного тока, измеряемого обычно кВт·ч, реже А·ч. С помощью этого электротехнического устройства довольно точно измеряется расходуемый Вами объем электроэнергии.
Место подключения электрических проводов и кабелей всегда пломбируется на крышке для предотвращения изменения схемы подключения с целью воровства электричества.

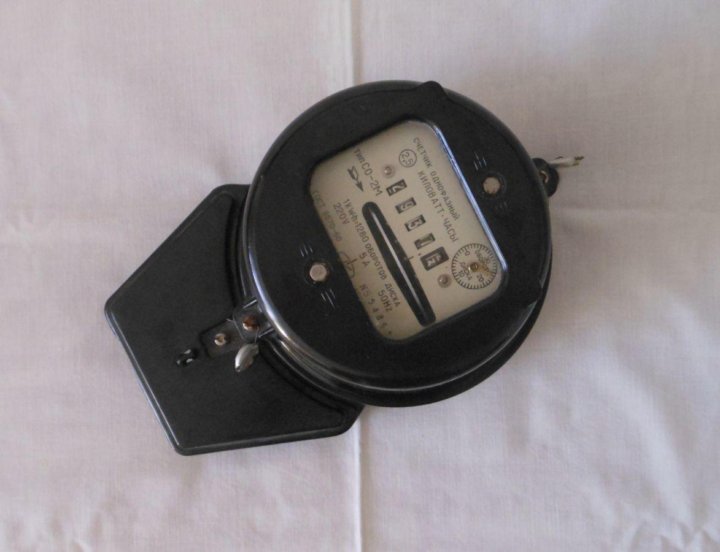

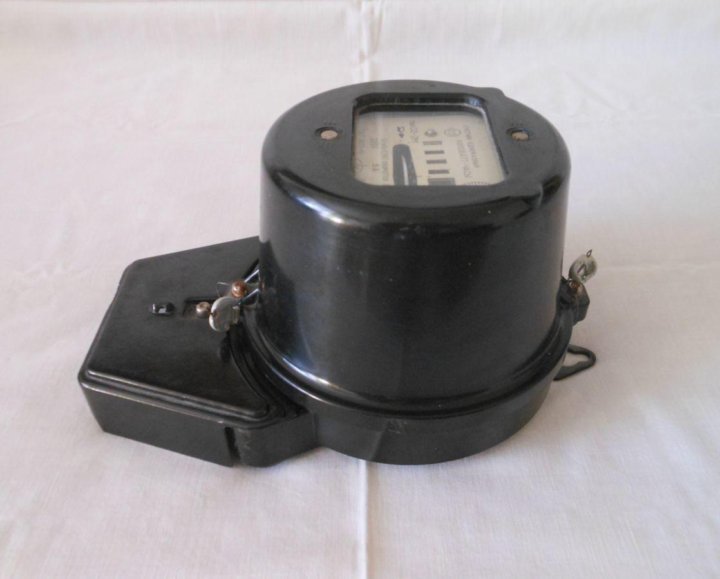

С давних времен используются для учёта расхода электроэнергии переменного тока используются индукционного типа счетчики, в котором число оборотов подвижной части устройства (диска) пропорционально количеству потребляемой электроэнергии, которое считается механическим счётным механизмом.
Принцип работы прост: скорость вращения диска зависит от уровня вихревых токов, которые наводятся магнитным полем катушки счётчика. И чем больше к нему подключенная нагрузка, тем быстрее вращается диск и считает счетный механизм.
В последнее время устанавливаются во всех новых домах Республики Беларусь, да и меняются старые индукционные счетчики на новые электронного типа, в которых учет расхода электрической энергии происходит совершенно по-другому. В них переменный ток воздействует на электронные элементы, создающие на выходе импульсы, количество которых пропорционально потребляемой электроэнергии.
Электронные электросчетчики— это современные устройства отдельного учёта электроэнергии дифференцированного для каждого отдельного из трех или более тарифов по запрограммированным временным периодам (одно-, двух- и более тарифный). Как известно сегодня в Беларуси существует три тарифа для электроэнергии, самый дорогой установлен для периодов Час Пик или самого высокого общего уровня потребления электроэнергии, а самый низкий, наоборот для части суток- с самым малым уровнем энергопотребления (ночное время). Кроме того, для электронных электросчетчиков установлен более продолжительный межповерочный период (от 4 до 15 лет- в зависимости от производителя). Они показывают дополнительные параметры, например уровень нагрузки подключенной в данный момент, и расход по разнотарифным периодам времени и т. д.
А главные достоинства, почему электронные счетчики широко внедряются и полностью заменят в ближайшее время индукционные- это постоянный контроль расхода электрической расхода с передачей в центр учета, регистрация и автономная запись прибором всех своих параметров работы (отключение, изменение схемы подключения и т.
д.) Все это практически делает не возможным воровство электроэнергии и позволяет моментально отслеживать и наказывать нарушителей. Подключение к интерфейсу управления устройства защищено паролем и возможно через инфракрасный порт.
По виду подключения все счетчики подразделяются на устройства прямого включения с непосредственным подключением к электросети (для малых токов- индивидуальный учет) и косвенного включения, которые подключаются через специальные измерительные трансформаторы тока (для больших величин токов, например, общий учет на весь многоквартирный дом).
Электросчетчики также по измеряемым величинам делятся на два типа: однофазные (предназначены для измерения в сетях переменного тока с напряжением 220 Вольт) и трехфазные (380 Вольт).
Помните, что все электронные трехфазные счетчики выпускаются с поддержкой однофазного учёта.
Рекомендуем прочитать нашу статью: «Как правильно выбрать и подключить электросчетчик«.
Сколько оборотов диска составляет 1кВтч на этом киловаттметре?
\$\начало группы\$
Это счетчик электроэнергии из телепередачи. Я хотел бы знать, сколько оборотов диска составляет 1 кВтч. Я думаю, это как-то закодировано во всех данных на панели или может быть получено из этой информации:
Я нашел формулу
P = (3600 * Kh) / t
(t = время в секундах, затраченное диска, чтобы совершить один оборот, P = мощность в ваттах)
, что дает мне 138 (8) оборотов на 1 кВтч, но я не уверен, что правильно использовал формулу.
- измеритель мощности
\$\конечная группа\$
7
\$\начало группы\$
Kh — это (действительно) то, что вам нужно, и формула, которую вы даете, кажется правильной, согласно википедии, раздел «Электромеханический».
P = (3600 * Kh) / t (за один оборот)
Если назвать количество оборотов n, то получим (P/n) = (3600*Kh)/t
Или: P = (3600*Kh)/(t*n)
Где:
т = время в секундах
P = мощность в ваттах
Это означает, что единица измерения Kh:
- (W/n) = (3600 * Kh)/s
- (3600*Х) = Вт/(н*с)
- Кх = Вт/(н*с*3600)
- А поскольку s * 3600 = 1 час: Kh = W / (h * n)
Итак, если Kh = 7,2, а циферблат совершает один оборот за 1 час, вы использовали 7,2 Вт.
Вы хотите (n*kWh). Давайте пока изменим это на (n * Wh).
- Делим все в правой части через W: Kh = 1/(Wh*n)
- (н*Втч) = 1/Х
Теперь нам нужно изменить Wh на kWh, поэтому мы умножаем обе части на 1000:
- (n * kWh) = 1000 / Kh
Таким образом, при Kh = 7,2 получается 138,89 н*кВтч или 138,89 оборотов на кВтч.
Ваш расчет верен. 🙂
\$\конечная группа\$
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через FacebookЗарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Как считывать показания счетчиков электроэнергии и природного газа в жилых домах
Энергосбережение
Вы можете считывать данные со своих счетчиков, чтобы отслеживать потребление электроэнергии или газа. В течение отопительного сезона потребление энергии следует сравнивать с количеством градусо-дней отопления за тот же период времени; в сезон охлаждения сравните потребление энергии с количеством градусо-дней охлаждения.
Градусо-дни отопления и охлаждения — это простая мера влияния погоды на ваши потребности в энергии: при использовании средней температуры каждого дня каждый градус Фаренгейта ниже 65°F считается одним градусо-днем отопления, а каждый градус Фаренгейта выше 65 °F считается за один градусо-день охлаждения. Ваше использование отопления и охлаждения должно быть пропорционально количеству градусо-дней отопления и охлаждения за рассматриваемый период времени.
Можно сравнить с аналогичным периодом прошлого года.
Вы также можете связаться с местными коммунальными службами для получения дополнительной информации о показаниях счетчика. Если ежемесячная информация достаточно хороша, ваши счета за коммунальные услуги могут содержать всю необходимую информацию. Просто убедитесь, что счета основаны на фактических, а не расчетных показаниях счетчиков, и помните, когда были сняты показания счетчика, потому что период времени между показаниями может варьироваться. Свяжитесь с местной коммунальной службой, если вы не уверены в этом.
Электрические счетчики
Электромеханический электросчетчик на стене дома. | Фото предоставлено © iStockphoto/epantha
Основной единицей измерения электроэнергии является ватт. Одна тысяча ватт называется киловаттом. Если вы используете тысячу ватт энергии в час, вы используете киловатт-час (кВтч). Ваша электроэнергетическая компания выставляет вам счета за кВтч.
Стандартный электросчетчик представляет собой устройство, похожее на часы, приводимое в действие электричеством, проходящим через него. Когда дом получает ток от линий электропередач, набор маленьких шестерен внутри счетчика движется. Количество оборотов записывается циферблатами, которые вы можете видеть на лицевой стороне счетчика. Скорость вращения зависит от количества потребляемого тока — чем больше энергии потребляется в любой момент, тем быстрее будут вращаться шестерни.
При считывании показаний электросчетчика прочтите и запишите цифры, как показано на циферблатах от справа налево . Когда указатель находится прямо на цифре, посмотрите на циферблат справа. Если он преодолел ноль, используйте следующее большее число. Если он не преодолел ноль, используйте меньшее число. Запишите показанные числа, сначала записав значение шкалы справа от себя, а остальные по мере приближения к ним. Если стрелка циферблата находится между двумя цифрами, используйте меньшую из двух цифр.
Счетчики природного газа
Счетчик природного газа на дом. | Фото любезно предоставлено ©iStockphoto/fstockfoto
Природный газ обычно измеряется в кубических футах, а счета выставляются в тысячах кубических футов (MCF) или сотнях кубических футов (CCF). Вам также может быть выставлен счет по терме, что примерно равно CCF или 100 кубическим футам. Для измерения количества электроэнергии или газа, которое вы используете, коммунальное предприятие устанавливает счетчик между входящими линиями электроэнергии или газа и точкой распределения в доме.
Газовый счетчик приводится в действие силой движущегося газа в трубе, а также вращается быстрее по мере увеличения расхода. Каждый раз, когда циферблат с более низким значением делает один полный оборот, указатель на циферблате с более высоким значением перемещается вперед на одну цифру.
При снятии показаний газового счетчика прочитайте и запишите цифры, как показано на циферблатах слева направо (напротив электрического счетчика).
