Сколько телефонов можно подключить к одной линии. Как это работает технически. Какие есть способы подключения нескольких аппаратов. На что обратить внимание при монтаже. Какие ошибки чаще всего допускают при подключении.

Содержание

Технические особенности подключения нескольких телефонов к одной линии

Подключение нескольких телефонных аппаратов к одной линии — распространенная задача как в домашних, так и в офисных условиях. Прежде чем приступать к монтажу, важно разобраться в технических нюансах такого подключения:

  • Телефонная линия состоит из двух проводов (так называемая «витая пара»).
  • К этой паре проводов можно параллельно подключить несколько телефонных аппаратов.
  • При параллельном подключении все аппараты будут иметь один и тот же номер.
  • Максимальное количество параллельно подключенных аппаратов ограничено мощностью сигнала в линии.
  • Как правило, к одной линии можно подключить до 3-5 телефонов без заметного ухудшения качества связи.

При большем количестве параллельно подключенных аппаратов возможно снижение громкости звонка и ухудшение качества звука во время разговора. Это связано с тем, что каждый дополнительный телефон создает дополнительную нагрузку на линию.


Способы подключения нескольких телефонов к одной линии

Существует несколько основных способов подключить несколько телефонных аппаратов к одной линии:

1. Параллельное подключение через разветвители

Это самый простой способ. Для этого используются специальные разветвители (сплиттеры), которые позволяют подключить 2-3 телефона к одной розетке. Схема подключения выглядит так:

  • Телефонная линия подключается к входу разветвителя
  • К выходам разветвителя подключаются телефонные аппараты

Преимущество этого способа — простота монтажа. Недостаток — ограниченное количество подключаемых аппаратов.

2. Последовательное подключение телефонных розеток

При этом способе телефонные розетки устанавливаются в разных помещениях и соединяются между собой последовательно. Схема подключения:

  • От входящей линии провода идут к первой розетке
  • От первой розетки провода идут ко второй и т.д.
  • К каждой розетке подключается отдельный телефонный аппарат

Преимущество — возможность установить телефоны в разных комнатах. Недостаток — необходимость прокладки проводов между розетками.


3. Подключение через распределительную коробку

Этот способ удобен при подключении большого количества аппаратов, например, в офисе. Схема:

  • Входящая линия подключается к распределительной коробке
  • От коробки отдельные линии идут к каждой телефонной розетке
  • К розеткам подключаются телефонные аппараты

Преимущество — возможность подключить много телефонов. Недостаток — сложность монтажа, необходимость прокладки отдельных линий к каждой розетке.

Какое оборудование понадобится для подключения нескольких телефонов

Для подключения нескольких телефонных аппаратов к одной линии может потребоваться следующее оборудование:

  • Телефонные розетки (RJ-11 или RJ-12)
  • Телефонный кабель (витая пара, например КСВП 2х0.4)
  • Разветвители (сплиттеры) на 2-3 выхода
  • Распределительная коробка (при большом количестве подключений)
  • Инструменты: отвертка, кусачки, инструмент для зачистки проводов

Выбор конкретного оборудования зависит от выбранного способа подключения и количества телефонных аппаратов. Для домашнего использования обычно достаточно пары розеток и разветвителя.


Пошаговая инструкция по подключению нескольких телефонов

Рассмотрим процесс подключения нескольких телефонов на примере параллельного подключения через разветвитель:

  1. Определите место установки основной телефонной розетки
  2. Проложите телефонный кабель от входящей линии до места установки розетки
  3. Установите телефонную розетку, подключив к ней провода входящей линии
  4. Подключите разветвитель к установленной розетке
  5. Подключите телефонные аппараты к выходам разветвителя
  6. Проверьте работу каждого подключенного телефона

При последовательном подключении нескольких розеток процесс будет аналогичным, но потребуется проложить кабель между розетками и подключить его к соответствующим контактам.

На что обратить внимание при подключении нескольких телефонов

При подключении нескольких телефонных аппаратов к одной линии следует учитывать несколько важных моментов:

  • Соблюдайте полярность подключения проводов. Хотя современные телефоны обычно работают при любой полярности, правильное подключение обеспечит наилучшее качество связи.
  • Используйте качественный телефонный кабель с витой парой. Это снизит вероятность помех и наводок.
  • Не превышайте рекомендуемое количество параллельно подключенных аппаратов (обычно не более 3-5).
  • При прокладке кабеля избегайте близкого расположения с силовыми электрическими проводами, это может вызвать помехи.
  • Проверяйте надежность контактов в местах соединений проводов, ненадежный контакт может вызвать шумы в линии.

Соблюдение этих рекомендаций поможет обеспечить качественную работу всех подключенных телефонных аппаратов.


Типичные ошибки при подключении нескольких телефонов

При самостоятельном подключении нескольких телефонов часто допускаются следующие ошибки:

  • Неправильное соединение проводов в розетках или разветвителях, что приводит к отсутствию сигнала или помехам.
  • Использование некачественного кабеля или разветвителей, что может вызвать проблемы со связью.
  • Подключение слишком большого количества аппаратов, что приводит к снижению качества связи.
  • Прокладка телефонного кабеля вблизи источников электромагнитных помех (например, рядом с электропроводкой).
  • Ненадежная фиксация проводов в контактах, что может вызывать периодические проблемы со связью.

Чтобы избежать этих ошибок, внимательно следуйте инструкциям по подключению и используйте качественные материалы и инструменты.

Альтернативные способы организации нескольких телефонных номеров

Помимо физического подключения нескольких аппаратов к одной линии, существуют и другие способы организации нескольких телефонных номеров:

  • Использование DECT-телефонов с несколькими трубками. Одна база подключается к линии, а дополнительные трубки работают без проводов.

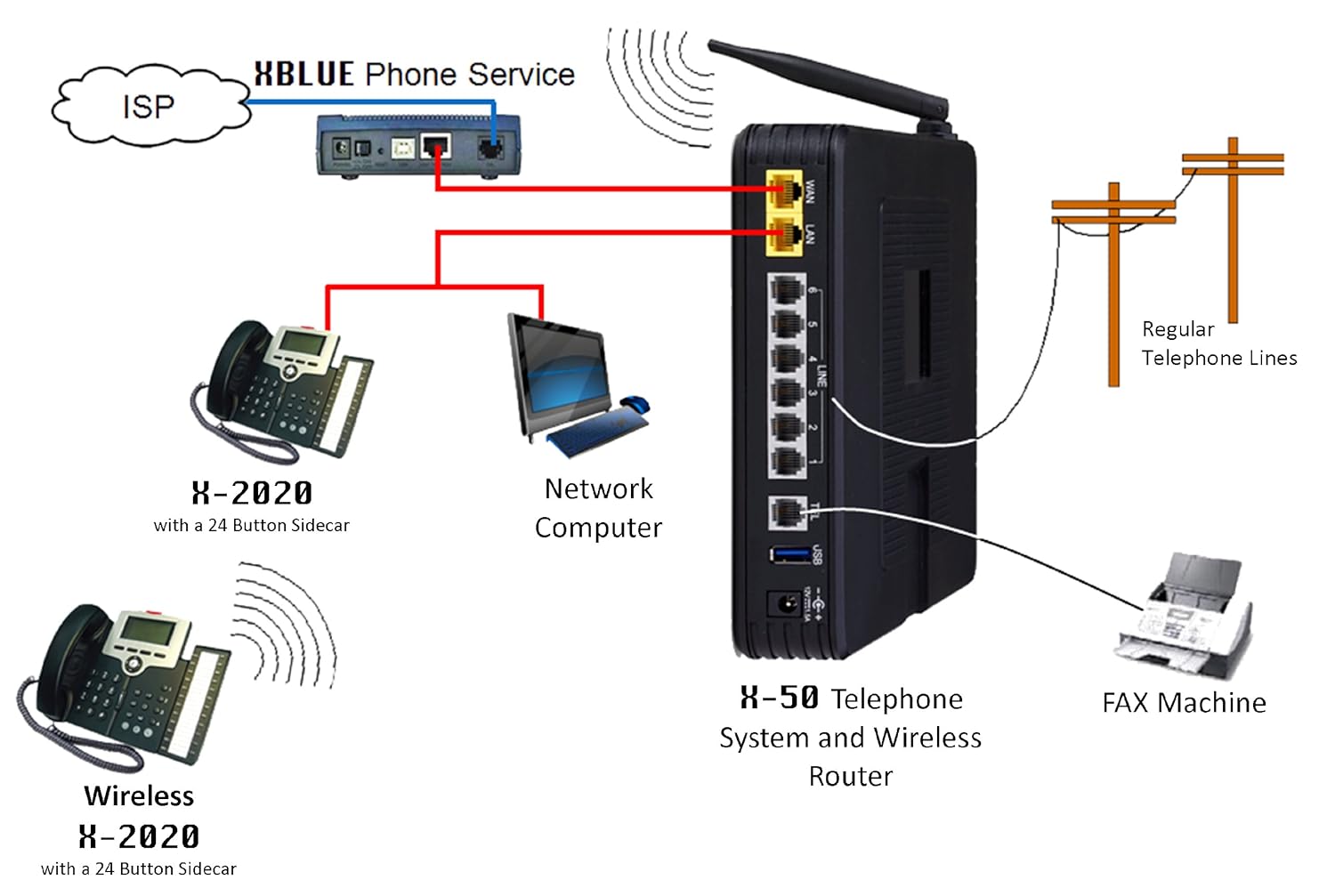

  • Применение IP-телефонии. Один интернет-канал может обслуживать несколько виртуальных телефонных номеров.
  • Использование услуги «параллельный звонок» от оператора связи. Входящие звонки будут поступать на несколько заданных номеров одновременно.
  • Переадресация вызовов. Можно настроить переадресацию с основного номера на дополнительные при занятости линии или отсутствии ответа.

Эти способы могут быть более удобными в некоторых ситуациях, особенно если требуется организовать несколько независимых телефонных номеров.



Как подключить телефонную розетку в 2, 4 провода, внутренней разводкой

Телефонные розетки используются как средство коммутации телефона с телефонными линиями или их отдельными направлениями. Они дают возможность быстро отсоединить телефонный аппарат от линии перенести его в другое помещение и быстро подключить. С появлением беспроводных радиотелефонов необходимость разветвление телефонной сети отпало. Но розетки для телефонов остаются, востребованы для подключения базового блока и интернет модемов. В статье расскажем, как подключить телефонную розетку, рассмотрим их виды и способы установки.

Содержание

  1. Виды телефонных розеток
  2. Особенности подключения телефонных розеток
  3. Подключение старых аппаратов к розетке РТШК-4
  4. Подключение новых розеток с коннектором типа RJ
  5. Особенности подключения телефонных розеток Legrand
  6. Особенности подключения и фиксации проводов с коннекторами
  7. Подключение коннектора к кабелям без кримпера, подручными инструментами
  8. Установка телефонных розеток и прокладка линий в квартире или офисных помещениях
  9. Основные ошибки при монтаже
  10. Часто задаваемые вопросы

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

  • РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

  • RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.
Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.
  • RJ-14 — эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
  • RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
  • Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

В классическом варианте для подключения обычного телефонного аппарата используются розетки с коннекторами RJ-11 или RJ-12 с двумя проводами. Читайте также статью: → «Виды розеток и рекомендации по их выбору и монтажу».

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

  • Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
  • Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Особенности подключения телефонных розеток

Для старых дисковых или кнопочных телефонов можно поставить розетку марки РТШК-4 так как в них не предусмотрены гнезда для соединения с коннекторами серии RJ.

Схема подключения РТШК-4 к линии и вилки к аппарату

Для этого не требуется особых навыков, достаточно понять простую схему подключения и уметь пользоваться простой отверткой.

Подключение старых аппаратов к розетке РТШК-4

Для возможности подключения к одной линии параллельно двух телефонных аппаратов, один из которых современного образца рекомендуется установить комбинированную розетку, в которой соединения РТШК-4 и RJ стандарта. Розетка имеет четыре контакта, линия подключается к двум правым, аналогично к двум правым контактам вилки подключается провод от телефонного аппарата. Внутри корпуса соответствующие контакты соединены с перемычками с разъемом RJ.

Подключение новых розеток с коннектором типа RJ

Независимо от марки коннектора RJ12,14 или другой методика подключения остается одинаковой. По умолчанию для телефонных линий в коннекторах используются два центральных контакта 3 и 2- ой.

Схема подключения коннекторной розетки к телефонной линии

Для второй линии с четырьмя проводами подключают 1 и 4 контакты. Полярность обычно не учитывают, современная аппаратура автоматически адаптируется, но на всякий случай рекомендуется соблюдать при подключении. Плюсовой провод на телефонной линии по правилам должен быть с красной изоляцией, отрицательный зеленый, иногда эти требования не выполняются. Линия может быть проложена плоским двухжильным проводом без цветовой маркировки, поэтому надо проверять мультиметром.  Читайте также статью: → «Проверка цепей мультиметром или тестером».

Совет №1. В целях безопасности подключение и зачистку изоляции проводов линии АТС лучше проводить в сухих монтажных перчатках или в тонких резиновых. Это исключает поражение электрическим током во время сигнала вызова в телефонных сетях, напряжение в этот момент достигает 120 Вольт.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влагиIP 20
Способ установкиСо скрытой проводкой
Цветабелый, алюминий или под слоновую кость
Материалполикарбонатовая
Количество розеток коннекторов1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А20 – 32 А
напряжение250 В
Частота процессора4-2400 МГц
Огнеупорность650° C в течении 0. 5 минуты
Интервал Температура эксплуатации5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются. При выборе, внимание обращают на:

  • Количество коннекторов;
  • Способ установки, наружная или накладная;
  • Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
  • Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Неплохие изделия серии REONE делают отечественные производители, их электрические параметры практически не отличаются от Легранд. остальные характеристики вполне устраивают отечественного покупателя по цене и качеству.

Характеристики телефонных розеток серии Reone:

ВесНе более 100 гр
производитсяРоссия
МатериалПоликорбанат, алюминий
МаркаReone
Цветбелый
Способ установкинакладная
Количество коннекторов1
Степень защитыIP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Подключение розеток, в корпусе которых коннекторы осуществляется быстро, но требует специального инструмента. Для обжима на концах кабеля контактов в коннекторе используются специальные плоскогубцы (Кримпер). Читайте также статью: → «Технология обжатия сетевого кабеля». Есть кримперы с гнездами под разные размеры коннекторов, в нашем случае используются стандарты RJ-11 или RJ-12 с четырьмя каналами для укладки проводов. Присоединения коннектора осуществляется в следующей последовательности:

  • Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
  • Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
  • Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0. 5 см, если она выступает надо подрезать провода и вставить снова;
  • Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.
Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Подключение коннектора к кабелям без кримпера, подручными инструментами

Описанный ранее метод хорошо подходит для профессиональных монтажников, которые постоянно занимаются установкой телефонных розеток и прокладкой линий. Им необходимы специальные инструменты стриммеры под провода различного диамета и кримперы под несколько стандартов коннекторов. Для обычного потребителя который решил установить телефон самостоятельно это лишние затраты. Инструмент после выполненных работ будет редко востребован или вообще не понадобится. Поэтому рассмотрим, как закрепить провод на коннектор обычной плоской отверткой, размеры ее рабочей части должны быть соизмеримы с контактами на коннекторе. Ширина пера 3 – 4 мм, большие размеры непригодны для этой работы.

Последовательность операций:

  • Зачистка внешней оболочки и установка проводов в соответствующие пазы осуществляется, как и в предыдущем случае;
  • Плоской отверткой последовательно вдавливаются все контакты;
  • Потом прижимается общий зажим до характерного щелчка, фиксируя в коннекторе оболочку кабеля.

Используя этот метод надо быть предельно внимательным, чтобы чрезмерными усилиями не повредить кабель и не разрушить корпус коннектора.

Совет №2. Профессионалы проверяют качество соединения специальным тестером, на бытовом уровне это можно сделать просто, подключить кабель между телефоном и розеткой. Снимите трубку если все сделано правильно, будет характерный гудок, для верности позвоните на любой номер.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

  • Телефонные;
  • Телевизионные;
  • Электрические на 220В.
Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм2 Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0. 4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Основные ошибки при монтаже

  • Покупают розетки и коннекторы, не того стандарта, что приводит к сложностям в подключении проводов. Надо четко определиться, сколько будет линий, и их функциональное назначение. Для телефонов используются коннекторы RJ-11; RJ-12 или RJ-14 с четырмя каналами для укладки проводов. Для компьютерных сетей коннекторы RJ-45/25 могут иметь 8 проводов, 4 пары, через них конечно можно подключить телефон, но зачем усложнять себе жизнь, выясняя в какое гнездо надо уложить пару проводов. В нашем случае все понятно четыре полосы пара укладывается в средние каналы 2 и 3 контакты.
  • Пытаются подключить плоский телефонный провод к коннектору, контакты зажать можно, но внешнюю оболочку не получится. Соединение будет не надежным и при незначительной натяжке концы выскочат из коннектора.
  • При параллельном соединении коннекторов в одной розетке путают контакты, два средних контакта одного коннектора надо соединить перемычками с двумя средними контактами другого коннектора;
  • При подсоединении коннектора к кабелю не заводят в его корпус внешнюю оболочку. При этом обжимаются только контакты, кабель не фиксируется, так же как в случае с плоским телефонным проводом;
  • Некоторые при установке проводов в коннектор зачищают изоляцию для надежности контакта. Этого не следует делать особенно с многожильными проводами, повышается риск замыкания между проводами при отслоении даже одного волоска. Со снятой изоляцией многожильный провод сложнее вставить в пазы коннектора.

Часто задаваемые вопросы

Вопрос №1. Для надежного соединения плоского провода с коннектором можно в месте соединения на него надеть плотный кембрик?

На практике такого никогда не делал, теоретически можно, проверьте, если будет крепко держаться используйте этот метод как частный случай. Постоянно не рекомендую, зажим коннектора рассчитан на оболочку кабеля КСВП.

Вопрос №2. Можно плоский старый провод подключить к розетке Лезард?

Без проблем, на нем жесткая изоляция для надежности зачистите, и вставляйте в клеммы, остальное по инструкции поворачивайте винты и зажимайте.

Вопрос №3. Можно установить на корпусе основной розетке выключатель для отключения параллельного телефона?

Конечно можно, но не стоит изобретать велосипед, купите розетку с выключателем, производители такие делают.

Вопрос №4. В квартиру заходит кабель с четырьмя проводами как определить нужную пару?

Обычно это может быть красный и зеленый провод, но не факт, поэтому самый простой способ проверить телефоном. Подключите провод с коннектором к телефонной розетке, с внутренней стороны розетки подключите один провод ко второму контакту. Остальные три провода последовательно подключайте к третьему контакту, если гудок в трубке не появится, исключите этот провод и проделайте эту операцию с остальными. Так методом исключения вычислите свою пару.

Оцените качество статьи:

Два телефонных номера на одной SIM-карте

Вопрос: “Судя по настройкам и описаниям последних обоих моих телефонов, на одну симку можно прописывать несколько номеров (ну два как минимум). Ну это вольная интерпретация того факта, что телефон может общаться более чем по одной линии одновременно (даже с одним номером, пользую это уже 5 лет), и помимо номера линии можно задавать на этой линии номер телефона. Разъясни народу? 😉 А то попытка обратиться в ЦО с вопросом вызывает детское недоумение с другого конца телефона.”

Короткий ответ

Есть несколько способов использовать несколько номеров телефона, таская один аппарат/SIM-карту, но стандарта на это дело нет и все, в общем случае, зависит от доброй воли оператора.

Длинный ответ

Это может показаться странным, но даже при создании стандартов мобильной связи третьего поколения нужды абонентов, которым требуются телефоны с несколькими номерами не были учтены. И это при том, что пользователям нужна такая возможность, это давно всем известно, и тем не менее — воз и ныне там.

Почему? Предположим, что существует стандартный, работающий всегда и везде способ совместить несколько мобильных номеров в одной SIM-карте. Теперь задумаемся — какой мобильный оператор обрадуется тому, что он “делит” SIM-карту с учетной записью о втором мобильном номере, который, может статься, принадлежит совсем другому оператору.

Эдак может получиться, что абонент начнет сравнивать тарифы, услуги, качество покрытия, а там, глядишь, и вовсе уйдет к конкурентам.

Непорядок? Непорядок.

Теперь добавим к этому ряд сугубо технических проблем: например, телефону придется поддерживать работу на двух разных частотах одновременно — ведь если номера от разных операторов, то и частоты широковещательных каналов базовых станций у них в любой точке пространства тоже будут разными. А если номера от одного оператора? Даже в этом случае все не гладко — целый ряд процессов сети GSM включает в себя поиск в HLR-e уникального идентификатора (IMSI) SIM-карты по номеру телефона, а стандартный HLR позволяет назначить только один номер телефона сервису “телефония” конкретной SIM-карты. Кроме того, по стандарту нету способа указать, какой именно номер телефона использовать при исходящих звонках.

В сумме все это приводит к тому, что решения, позволяющие абоненту иметь два номера, существуют, но (за редким исключением) имеют половинчатую функциональность:

  • Либо работает только один номер из двух, а абонент может выбирать — какой именно
  • Либо работают оба номера, но они должны принадлежать одному оператору. При этом зачастую решение работает только в пределах сети этого оператора и не работает в роуминге.

Что же это за решения?

Решения, которые на самом деле не решения

Если оператор позволяет назначить на сервисы “телефония”, “передача данных”, “факс” три разных номера (кто сказал “UMC”?), то абонент может получать звонки (обычные, data и факсы) на любой из этих трех номеров. Правда, при исходящих звонках всегда будет использоваться номер, назначенный сервису “телефония”. Минусы очевидны — решение подходит только тем, кто хочет использовать альтернативные номера только для получения входящих звонков.

Решения от производителей телефонов

Определенные модели телефонов позволяют использовать два номера телефонов с одной (специальной) SIM-картой, при этом телефон предоставляет пользователю возможность выбирать, какой именно номер “подставляется” при исходящих звонках, а входящие звонки и SMS-ы доставляются на оба номера.

Впрочем, одного телефона с хитрой прошивкой мало — подобная функциональность требует поддержки со стороны оператора. В частности, его HLR-ы должны уметь хранить два номера телефона для сетевых сервисов “голос”, “передача данных”, “факс” и осуществлять роутинг входящих звонков по обоим номерам.

Некоторое время тому назад была попытка превратить это решение (называемое ALS, “alternate line service”) в часть стандарта GSM, но комитет отклонил предложенные изменения на основании того, что они привязаны к конкретным производителям железа (например, Nokia) и конкретным операторам (например, Orange в UK).

Судя по всему, именно на эту функциональность наткнулся автор вопроса. Если у вас Nokia с прошивкой, поддерживающей ALS, вы можете попробовать нажать и подержать клавишу “#”. Телефон должен написать что-то вроде “Line 2 selected” и вы потеряете возможность совершать и принимать входящие звонки, пока не нажмете “#” еще раз 🙂

В обще и целом, это решение уже практически отжило свое. На просторах СНГ нет операторов, которые бы его поддерживали.

Кроме того, существуют телефоны, в которые можно вставить две разные SIM-карты. Тут все просто — в большинстве моделей в любой момент времени активна только одна SIM-карта, и, соответственно, “привязаный” к ней номер. Выключили-включили телефон — стала активна вторая SIM-карта. Как вариант — телефон может предоставлять пункт меню “перезагрузиться с альтернативной SIM-картой”.

Очевидно, что это решение подходит только тем, что пользуется альтернативным номером от случая к случаю (например, 90% времени проводит в Киеве и пользуется услугами “Life :)”, а в командировках по Украине переключается на KS/UMC) и не боится пропустить звонки/SMS-ы на альтернативный номер. Конечно, можно установить перенаправление всех звонков на текущий активный номер, но тогда вы начнете платить за входящие звонки, и все равно будете пропускать SMS-ы на неактивный номер.

Правда, бывают и телефоны с двумя независимыми радиотрактами, в которых две SIM-карточки (пусть даже от разных операторов!) используются одновременно и независимо друг от друга. Это редкий случай полноценного решения проблемы, но такие телефоны мало распространены, да и ресурс батареи два приемопередатчика должны съедать ощутимо быстрее.

Решения от производителей SIM-карт или сопутствующих товаров

Полным функциональным аналогом большинства мультисим-телефонов являются различные устройства, позволяющие использовать несколько стандартных SIM-карт в одном телефоне:

  • мультисим-адаптеры (“DuoSIM X2” по приведенной ссылке)
  • мультисим-холдеры (“DuoSIM D2” по приведенной ссылке)
  • программируемые мультисим-карты (“SUPERSIM 16IN1” по приведенной ссылке)

Адаптеры и холдеры — это просто другой организовать в корпусе стандартного телефона две “дырки” под стандартные SIM-карты и использовать их поочередно (карты переключаются при включении телефона или через SIM Toolkit меню.

Программируемые мультисим-карты позволяют записать на них несколько пар (IMSI, Ki) и получить, таким образом, SIM-карту, которая может предъявлять в процессе регистрации в сети тот или иной набор идентификаторов. Правда, и тут есть загвоздка — нельзя вот так вот запросто взять и “слить” данные с двух стандартных SIM-карт в программируемую болванку. Причина в том, что из стандартной SIM-карты нельзя считать секретный ключ (Ki), а можно только пытаться его подбирать, и то — только в том случае, если используемый в карте алгоритм A38 известен подбирающему. Кроме того, защита от подбора Ki, встроенная в большинство SIM-карт, может ее необратимо блокировать, и вы на какое-то время (пока не поменяете SIM) вообще лишитесь возможности использовать соответствующий номер телефона.

Решения от производителей IN-платформ

Если в сети оператора наличествует IN-платформа, то он может реализовать в своей сети вариант решения, описанного в самом начале рассказа, но не привязанный к определенному производителю телефонов.

Для начала оператору (как уже говорилось) потребуется изменить все свои HLR-ы так, чтобы в них можно было хранить несколько номеров телефонов для одной SIM-карты. Затем оператору необходимо реализовать специальный IN-сервис, который будет помнить (хранить в базе данных на стороне оператора), какой из номеров абонента в настоящий момент “активный”, а какой — “дополнительный”, и предоставлять абоненту возможность выбирать активный номер — через голосовое (IVR) меню, через USSD-запрос.

После этого оператор должен настроить свою сеть (или учетные записи всех абонентов) так, чтобы все входящие и исходящие звонки всех абонентов обрабатывались IN-платформой, которая будет проверять: 1)активен ли у абонента сервис “multiline”; 2)какой номер надо подставить при исходящем звонке или же на какой номер в настоящий момент надо доставлять звонки и SMS-ы. По результатам проверок IN будет “на ходу” изменять (если это надо) номера телефонов в сигнальной информации, что создаст полную иллюзию двух одновременно работающих независимых номеров. В случае поддержки обеими сторонами функциональности “CAP roaming” решение будет работать даже в сетях других операторов.

Однако, и тут не обошлось без ложки дегтя: во-первых, весь траффик надо будет “завернуть” через IN-платформу. Если она не рассчитана на такие нагрузки — то оператору надо будет вкладывать деньги в апгрейд (и это при том, что сервис — не денежный, а работающий на имидж) или мириться с ухудшением качества связи. Во-вторых, это решение плохо уживается с любыми другими IN-сервисами.

Ведь если сервису multiline нужно, чтобы на любом исходящем звонке сработал триггер и была передача управления на IN, а сервису prepaid нужно то же самое, то получается, что либо реализации этих сервисов должны знать друг про друга и довольствоваться одним триггером на двоих, либо возникает необходимость организовывать так называемый double triggering, который, если я не ошибаюсь, по стандарту невозможен вообще. А даже если конкретный производитель IN-платформ и HLR-ов и позволяет организовать double triggering при условии использования исключительно его оборудования в сети оператора, то это все равно плохо и приводит к значительному увеличению количества сигнального траффика и следовательно — к большей загруженности сети.

Резюмируя, если очень хочется — то можно обеспечить себе два номера с одной (или двумя) SIM-картами, но это в любом случае сопряжено с проблемами и ограничениями.

Комментировать в LiveJournal

Лимит на количество телефонов на одной телефонной линии

Каков предел REN?

Да и нет. На самом деле нет «абсолютного ограничения» на количество телефонов или устройства, которые вы можете использовать на телефонной линии, но существует ограничение на количество энергии, доступной в вашем телефоне линия. Если у вас слишком много телефонные устройства (включая модемы, телефоны, автоответчики, факсы, д.), ни один из ваших телефонов не будет звонить. Ваши абоненты будут думать, что ваш телефон звонит (сигнала «занято» они не получат), но и звонка вы не услышите!

Рассчитайте предел REN вашей системы!

На вашем телефоне или устройстве есть этикетка, требуемая Федеральной комиссией по связи, на которой указано значение вызываемый РЕН или звонок эквивалентность. Это число показывает относительную мощность, необходимую для включения телефона или устройства (звонка, приема факса и т. д.)

Старые телефоны с физическим звонком или зуммером имеют REN около 1, в то время как телефоны с электронными тонами имеют более низкий REN. Компьютерные модемы, факсимильные аппараты и у автоответчиков тоже есть значение REN, и вам следует их учитывать при расчете вашего общего REN. Например, у моего автоответчика REN также равен 0,4.

В большинстве случаев максимальное доступное значение REM составляет около 5,0. Ты могу позвонить по телефону компания, чтобы получить предел REN вашей системы. Получив номер REN, сложите REN номера всех устройства на линии. Если они меньше предела REN, вы должны быть в порядке, если превышен лимит REN, ваши устройства могут не реагировать на мелодию звонка. У вас могут быть периодические проблемы, если вы подходите слишком близко до предела REN , так что дайте немного передышки в вашем расчеты!!

Классификация REN…

На этикетке вашего устройства можно увидеть две классификации REN:

  • REN Class A относится, прежде всего, к частоте мощности, используемой физические звонки/зуммеры на старых телефонах.
  • REN Class B относится к частоте мощность, используемая телефонами с электронными тонами.

Вы можете видеть, что показанная этикетка FCC имеет классификацию .4A и .7B.

]

Это связано с тем, что телефон имеет два звонка с разными значениями, один для входящие вызовы и один для системы внутренней связи. Поскольку оба звонка могут предположительно активировать одновременно, этот телефон имеет общий REN 1,1.

Есть ли у вас дефицит REN?? Поиск неисправностей Проблемы РЕН…

Если вы думаете, что ваши телефоны не звонят, потому что у вас слишком много устройств (и не может или не хочет звонить «ЧЕЛОВЕКУ» в телефонную компанию), устранение неполадок так же просто, как отключение устройств, пока ваша система не примет вызовы. Или отключите ВСЕ устройства и снова подключите их к системе. ОДИН ЗА РАЗ, пока ваша система больше не сможет принимать вызовы.

В те дни, когда я писал эту статью, вы не могли легко сделать это, если только у вас было две телефонные линии ИЛИ дружелюбный сосед. Теперь с широким наличие сотовых телефонов, устранение неполадок REN совсем несложно!!

Вернуться к статьям по устранению неполадок телефонов

Сколько телефонов на одной линии

Гаечный ключ
