Как определить на сколько вольт светодиод
Существует несколько методов как определить на сколько вольт светодиод. Один из них – довольно простой и не всегда срабатывает. Другой же – требует дополнительно аппаратуры и небольших познаний в электронике. В любом случае, они пользуются популярностью среди обладателей светодиодных лент, фонариков и других приспособлений.
Какими бывают светодиоды
Светодиод имеет массу обозначений (СД, СИД и LED). В основе такого устройства лежит небольшой полупроводниковый кристалл. Когда через него проходит электроток – происходит выброс фотонов, что приводит к свечению. Номинальное напряжение внутри такой конструкции позволяет определить, какой напряжение способен выдержать диод и какое необходимо для его нормальной работы. Используя эти значения, можно узнать на сколько вольт светодиоды в фонарике и в лампе.
Из неорганических полупроводниковых веществ создаются красные и желтые, зеленые и синие – на основе индия-галлия и нитрада.
Различаются по сфере применения: для индикации и освещения. Вторые мощные и считаются отдельным осветительным прибором. Первые же используются в различных устройствах удаленного доступа: пульты, мобильные телефоны и другие.
Светодиоды обладают различными параметрами мощности и напряжения. От этого зависит качество освещение, использование дополнительных блоков питания. Если неверно подобрать источник энергии – это может привести к малому эксплуатационному сроку полупроводников и быстрой поломке. Несколько указанных способов помогут определить напряжение в светодоиодах.
Первый метод: узнать теоретическим способом на сколько вольт рассчитан светодиод
Внешние признаки – отличная возможность, как узнать на сколько вольт бывают светодиоды.
— Тестер нужно выставить на «Проверка обрыва»;
— Используйте щупы, чтобы прикоснуться к выходу светодиода;
— Несильное свечение кристалла поможет понять напряжение, которое есть в диоде
Окрашены они в разный цвет не случайно – при помощи внешних значений, можно определить примерное значение тока. Утверждать, что эти значения абсолютно верны – не стоит. Цвета стандартизированы и используются в условиях производства, вне зависимости от марки и производителя. Например, красный обладает напряжение до 2 В, а зеленый до четырех. Благодаря подобным обозначениям, можно не только узнать сколько вольт он потребляет, но и сколько вольт выдержит светодиод.
На некоторых моделях Вы сможете рассмотреть количество кристаллов, влияющих на тип самого полупроводникового устройства. В корпусе СМД расположено несколько полупрозрачных кристаллов, соединяясь – они выдают определенный свет. Часто используются в лампах на 220 В.
Последним, теоретическим способом сколько вольт потребляет светодиод, является программное обеспечение. Вы можете воспользоваться программами, которые содержат в себе целую базу данных. Введя уже известные параметры и цвет, Вы получите приблизительные данные. Далеко не всегда они верны, поэтому от теории переходим к практике.
Второй метод: практический
Это самый точный, но трудоемкий способ, как узнать на сколько вольт бывают светодиоды. Проведя тестирование, Вы сможете узнать параметры падения напряжения и значение силы тока. Воспользовавшись полученными данными, можно долгое время использовать полупроводник и подобрать для него нужное напряжение.
— Вольтметр;
— Мультиметр;
— Двенадцати ватный блок питания;
— Резистор от 510 Ом
Принцип действия такой же, как и ранее – необходимо узнать номинальный ток.
Соберите небольшую схему с резистором и вольтметром. Напряжение увеличивают до того момента, пока кристалл не загорится достаточно ярким светом. При достижении порогового значения – показания спадают и перестают расти. После этого необходимо снимать показания электрода.В некоторых случаях свечения может не быть, например, до 2 В. Обнаружить инфракрасный диод можно: излучатель направляется на включенную камеру мобильного телефона. На экране может возникнуть белое пятно, которое и будет инфракрасным диодом.
Как уменшыть вольтаж с 12 на 4 вольта. Нужно от аккумулятора подключить светодиоды — Спрашивалка
Как уменшыть вольтаж с 12 на 4 вольта.
Нужно от аккумулятора подключить светодиоды — Спрашивалка
НК
Настюнчик Красатуньчик
- светодиод
- аккумулятор
- вольтаж
СП
Сашка Пашкина
светодиодам много не надо можно просто делитель напряжения поставить
ЕШ
Елена Шевцова(Бурмистрова)
Если не хо заморачиваться разными стабилизаторами и другими БП, два варианта — либо последовательно включить в цепь 3 светодиода, ном. раб. напряж. по 4 вольта каждый и будут гореть все 3. Либо включить последовательно в цепь обычные диоды. Во вотором случае на каждом из них падет напряжение около 1 вольт т. е. при включении 8 диодов можно 9-м включать один светодиод и на нем будет порядка 4 вольт.
Владимир Прядкин
В таком случае, без понятия «ток» , ориентируясь на напряжение , -подбирай резистор .
..
ОС
Ольга Серегина
крен… 7805.. понизит до 5 вольт, плюс резистор на 6,8 ом на каждый светодиод..
NХ
Natalie Хлюстова
Какие именно светодиоды? сколько их? нужно знать их прямое напряжение и номинальный ток. иначе — все ответы -«рассуждения на тему» и ничего более.
АБ
Алексей Буканов
Стабилизатор на LM317, 142Eh22,и подобная регулируемый стабилизатор. Выставляется сопротивлениями. Есть и другие более экономичные микросхемы, даже на основе ШИМ. Но вообще светодиодам важно ограничивать ток, иначе они долго не проработают. Подключают через сопротивление, нужно знать номинальный ток светодиода. Сейчас выпускают и специальные микросхемы для управления светодиодами.
SA
Sharif Akilov
http://www.casemods.ru/services/raschet_rezistora.html
ДД
Денис Денис
Не нужно ничего уменьшать.
Светодиоду нужно только ограничить ток и подключать к любому источнику питания, хоть к 220 В. Для подключения светодиода к 12В нужен резистор на 910 ом. Если нужно несколько светодиодов, то к каждому подпаять такой же резистор.
ЭЦ
Этери Циклаури
Извините пожалуйста, но я не понял: Уменьшить на 4В, чтобы стало 8В или чтобы стало 4В. Напишите параметры диодов и мы все скажем.
Похожие вопросы
Нужно 12 Вольт преобразовать в 10 Вольт
можно ли подключить светодиод на 4 вольта 0.7 ампера к аккумулятору 4 вольта 5 ампер он не згорит?
Можно ли подключить 1 резистор (1 кОм) к 4 светодиодам подключенных последовательно. Напряжение 12 вольт
помогите какое сопротивление нужно на светодиод 3 вольта что бы светил от 12 вольт
вот такой вот вопрос если на 24 светодиода из светодиодной ленти подключить к 12 вольт она будет гореть нормально
как подключить датчик движения на 12 вольт
как уменьшить вольтаж с 12 в (аккумулятора) до 6 вольт .
подключил 12 светодиодов от юсб
нужно узнать вольтаж светодиода.
Не пойму есть 10 светодиодов по 3 вольта каждый, как подключить к 12 вольтам бортовой сети авто.
Как узнать, сколько светодиодов можно использовать при заданном напряжении
\$ V = I \cdot R\$ «штучка», как вы это называете Закон Ома . Очень важный. Светодиоды
вызывают довольно постоянное падение напряжения, которое, как говорит Malife , в основном зависит от цвета светодиода, а также немного зависит от тока. На этой диаграмме показано, что для всех светодиодов видимого света требуется напряжение не менее 1,8 В. Красный светодиод падает примерно на 2,2 В, так что, как вы видели, он может питаться от 3-вольтовой батареи. Для двух последовательных светодиодов требуется не менее 4,4 В, поэтому он не будет работать с батареей 3 В, но с 6 В все в порядке.
Странные три светодиода.
Вы говорите, что два светятся слабо, а третий нет. Яркость светодиода определяется током, и один и тот же ток проходит через все светодиоды, поэтому все три должны светиться равномерно. Единственное объяснение, которое я могу придумать, это то, что третий может быть дефектным или это может быть ИК-светодиод. Хотя светодиод, который выходит из строя из-за слишком большого тока, обычно будет разомкнут, а не закорочен. Также закороченный светодиод не должен уменьшать яркость.
Светодиоды чрезвычайно чувствительны к электростатическому разряду , что могло привести к неработающему светодиоду. Если у вас нет других средств защиты от электростатического разряда, прикоснитесь к большому металлическому предмету, прежде чем прикасаться к светодиодам.
Теперь есть большая ошибка в схеме Malife , и это отсутствие резистора. У вас будет разница в напряжении между светодиодами и аккумулятором. Для двух светодиодов это будет около 6В — 4,4В = 1,6В.
Вы должны что-то сделать с этим, если вы соедините три просто так, может протекать очень большой ток, который может разрушить ваши светодиоды. Таким образом, вы размещаете резистор, который будет обрабатывать 1,6 В. Поскольку вы знаете закон Ома, вы можете рассчитать значение резистора, если знаете, что для типичного индикаторного светодиода требуется 20 мА:
\$ R = \dfrac{V}{I} = \dfrac{6V — 2 \times 2.2V}{20 mA} = 80 \Omega \$
Для одного светодиода это будет
\$ R = \dfrac{V}{I} = \dfrac{3V — 2.2V}{20 mA} = 40 \Omega \$

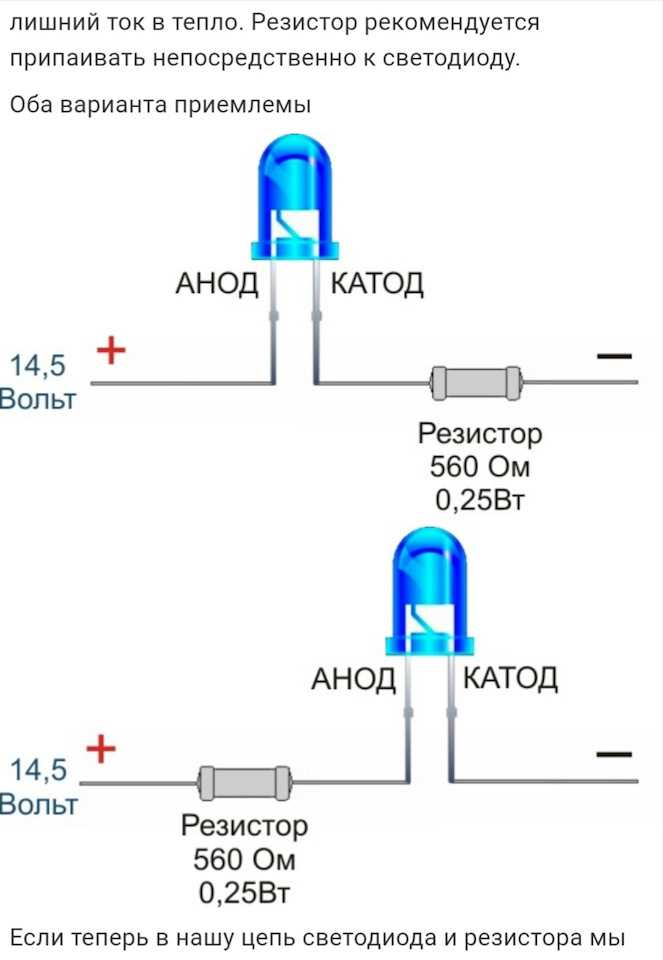

Неважно, в каком порядке вы расположите светодиоды и резистор.
Если вы не использовали резистор в своих экспериментах и светодиоды не загорались, это, вероятно, потому, что батарея не может обеспечить слишком большой ток.
редактировать (после вашего комментария)
Рядом с законом Ома есть еще законы Кирхгофа: закон напряжения Кирхгофа (KVL) и закон тока Кирхгофа (KCL). КВЛ говорит, что сумма всех напряжений в петле равна нулю.
В нашем случае напряжение батареи равно сумме напряжений на светодиодах и резисторе. (Напряжение на компоненте часто называют падением напряжения на нем.)
На приведенной выше схеме мы начинаем с 3 В вверху. На светодиоде «падает» 2,2В, поэтому напряжение на катоде 0,8В. Остается только резистор, прежде чем мы достигнем 0 В, так что 0,8 В — это падение напряжения на резисторе.
Для более чем 1 светодиода начните с положительного контакта батареи и пройдитесь по контуру, вычитая напряжения по мере прохождения компонентов, пока не достигнете 0 В, когда вернетесь к батарее.
Когда и почему следует выбирать низковольтные или высоковольтные ленты
Светодиодные ленты обычно делятся на две категории напряжения: высокое напряжение (110 вольт или выше) и низкое напряжение (24 вольта или ниже). В блоге на этой неделе обсуждаются различия между ними и когда их следует использовать.
Есть два основных отличия, которые влияют на все или большинство меньших. Чтобы полностью понять их, вам потребуются некоторые знания о напряжении, что это такое и как оно влияет на мощность, что мы обсуждали в предыдущем сообщении в блоге здесь.
Первый абзац этого сообщения в блоге хорош как резюме:
—
Когда электричество проходит через проводник (например, провод или светодиодную ленту), оно сталкивается с сопротивлением. Это сопротивление, каким бы малым оно ни было, снижает напряжение, когда электричество проходит через полосу. Эта потеря напряжения и мощности приводит к некоторому отводу тепла (обратите внимание: так работают электрические обогреватели, плиты и даже традиционные лампы накаливания!). Если вы не пытаетесь нагреть проводник — если, скажем, пытаетесь зажечь светодиодные ленты — сопротивление и результирующее падение напряжения — это плохо.
Светодиодные ленты предназначены для работы при оптимальном напряжении. Выше этого напряжения ваши светодиоды излучают больше света, чем они были рассчитаны, выделяют больше тепла и быстрее выходят из строя. Ниже этого напряжения ваши светодиоды тускнеют. При очень низком напряжении светодиоды могут вести себя хаотично — мерцать или даже мигать.
Падение напряжения возникает, когда ваша светодиодная лента работает, ваша проводка или и то, и другое слишком длинное. Сопротивление в этих проводниках увеличивается, и ваши светодиоды начинают работать ниже оптимального диапазона напряжения, что приводит к затемнению. Однако при правильном проектировании системы и выборе компонентов падение напряжения можно свести к минимуму.
—
Из-за того, как работает падение напряжения, полоса с более высоким напряжением может работать дольше — как и для любой заданной длины проводника, теряется меньше абсолютного напряжения.
Если вам нужны более длинные пробеги или если вы иным образом боретесь с диммированием, вам подойдут полоски с более высоким напряжением. Также легко понять вторую часть — чем более высокие напряжения потенциально более опасны. Эти два соображения приводят к основным различиям между низковольтными и высоковольтными лентами.
Длина пробега: высоковольтные ленты, как уже объяснялось, могут работать намного дальше, чем низковольтные.
Как правило, длина линии пропорциональна квадрату напряжения, поэтому полосу на 24 В можно проложить в ЧЕТЫРЕ раза до эквивалентной полосы на 12 В, а полосу на 110 В можно проложить еще дальше (во многих случаях на сотни футов). ).
Конструкция: Поскольку более высокие напряжения более опасны, конструкция и конструкция высоковольтных полосовых систем требует дополнительного внимания. Полосы высокого напряжения заключены в гораздо более прочный (и дорогой) материал, что делает потенциально опасные высоковольтные компоненты недоступными. По той же причине очень немногие полосы высокого напряжения можно разрезать и соединить. Плохое соединение на полосе 12 В, которое может привести к искре или двум, может легко привести к пожару, когда задействовано 110 В.
Как правило, для вашего проекта напряжение должно быть как можно ниже. Это экономит средства, снижает риск и упрощает установку. Поддержание напряжения на низком уровне может быть выполнено несколькими различными способами (некоторые из них обсуждаются здесь), но общая тема этих предложений заключается в уменьшении длины пробега.
